Was ist DAB ?
Um Schäden am Gerät zu verhindern, beachten Sie folgende Vorsichtsmaßnahmen:
Halten Sie das Gerät von Wasser und Wasserdampf fern. Bevor Sie die Batterien wechseln, schalten Sie das Gerät "aus". Achten Sie darauf, dass die Batterien richtig eingelegt sind ( +/-). Wenn das Gerät heiß werden sollte, suchen Sie sofort einen Fachhändler auf. Vermeiden Sie das Gerät auf dem Boden fallen zu lassen. Keine starken Erschütterungen! Versuchen Sie nicht das Gehäuse zu demontieren. Dies führt zur Aufhebung der Garantie. Verwenden Sie zur Reinigung keine Chemikalien, wie z. B. Benzol oder Alkohol. Reinigen Sie das Gerät mit einem weichen trockenen Tuch. Schützen Sie das Gerät vor Sonnenlicht, großer Hitze und Feuchtigkeit. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterien.
1.
2.
3.
4.
5.
6.
7.
8.
9.
DAB ist ein neues digitales Format, durch welches man kristallklaren Sound in CD-Qualität hören kann. Selbst im Auto oder im Zug hat man einen guten, geräuschfreien Empfang. DAB Broadcast besteht aus einem Hochgeschwindigkeits- Datenstream im Radiokanal. Ein Ensemble setzt sich aus mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Die Radiostationen strahlen unter anderem Audio-Signale, wie den Name des Senders, Neuigkeiten oder Programminformationen aus. Diese Informationen werden dann auf dem Bildschirm des DR301 angezeigt. DAB ermöglicht es auch, einen speziellen Sender für eine bestimmte Zeit, z.B. für ein Event (wie Formel 1) zu schalten. Ist dieser Event beendet, kehrt der Radiohörer automatisch zum vorherigen Sender zurück. Diese zusätzlichen Sender können jederzeit aktiviert werden.
02
1. Vorbereitung
03
1. Vorbereitung
Packungsinhalt ................................................................................................
Bedienelemente ..............................................................................................
LCD Bildschirm ...............................................................................................
Vorbereitung ....................................................................................................
2. Inbetriebnahme
Ein-/Ausschalten..............................................................................................
Antenneneinstellung.........................................................................................
Lautstärkenregelung........................................................................................
Tastensperre (Hold Taste)...............................................................................
3. Bedienungshinweise
DAB Radio ......................................................................................................
FM Radio .........................................................................................................
MP3-Player .....................................................................................................
4. Up-/Download von Dateien
Vor dem Upload/Download .............................................................................
Treiber Installation (Treiber nur für Windows 98).............................................
Upload/Download von Dateien.........................................................................
DR301 vom PC trennen ..................................................................................
Formatieren des externen ...............................................................................
Laufwerks.........................................................................................................
5. Batterie-/Netzbetrieb Anhang
Anhang 1 Menüstruktur - DAB Block...............................................................
Anhang 2 Menüstruktur - FM Radio Block.......................................................
Anhang 3 Menüstruktur - Musikwiedergabeblock............................................
Anhang 4 Regionale Frequenzübersicht..........................................................
Anhang 5 Fehlerbehebung...............................................................................
Anhang 6 Spezifikationen ...............................................................................
(Band-III / L-Band Europa / L-Band Canada)
Garantie
1. Garantieservice ...........................................................................................
2. Produktinformationen...................................................................................
3. Garantieausschluss ....................................................................................
4. Garantiebestimmungen ...............................................................................
03 04 05 06
Packungsinhalt
DR301 DAB Digitalradio Stereo Ohrhörer 3 AA Alkaline Batterien Handschlaufe-USB Kabel
08 08 08 09
10 24 28
33 34 35 35 35 36
37 38 39 40
42 43
44 44 45 45
CD mit Bedienungsanleitung & Treiber Installationsprogramm Bedienungsanleitung
DR301 DAB
Digitalradio
Handschlaufe
Stereo Ohrhörer
USB Kabel
3 AA Alkaline Batterien
CD (mit
Bedienungsanleitung &
Treiber
Installationsprogramm)
Bedienungsanleitung
04
1. Vorbereitung
Controls Diagram LCD Display
1. Vorbereitung
05
TOP
FRONT
RIGHT
SIDE
L - Band Antenna
Earphone Jack
USB port
Battery Compartment
SD Card Slot
Hold On/ Off Volume Up Select (Play/ Stop) FF/REW Volume Down
HOT KEY 1/2/3
RECORD/ REWIND/ MENU LCD Display
Power On/Off
<DAB Receiver Display>
1 2 3 4 5 6
<FM Radio Display>
1 2 3 4 5
<Music Player Display>
1 2 3 4 5 6
1. Modusanzeige (DAB)
2. Anzeige der Signalstärke
3. Speicherkarte
4. Suchlaufmodus
5. Stereo/Mono/Daten
7
6. Batterieanzeige
7. Ensemble Anzeige
8
8. Service Anzeige
9
9. Programmtyp
10
10. Datenrate (kbps)
11
11. DLS (Dynamic Label Segment)
1. Modusanzeige (FM-Radio)
2. Tuned
3. Suchlaufmodus
4. Stereo/Mono/Daten
6
5. Batterieanzeige
6. Frequenzanzeige
7
7. Frequenzposition
1. Modusanzeige (MP3 Player)
2. Equalizer
3. Speicherkarte
4. Dateiformat
5. Abspielmodus
6. Batterieanzeige
7
7. Name der Datei
8
8. Name des Interpreten
9
10
9. Track Nummer
10. Abspieldauer
11
11. Wiedergabeablauf
06
1
2
1
2
1. Vorbereitung
1. Vorbereitung
07
Vorbereitung
1) Einsetzen und Ersetzen der Batterien
Bitte stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie einen Batteriewechsel vornehmen.
Öffnen Sie das Batteriefach. Ziehen Sie an dem Bändchen, um die alten Batterien zu entfernen und setzen Sie drei (3) AA Alkaline Batterien gemäß der Plus/Minus Markierung ein. Setzen Sie die Batteriefachabdeckung ein und schieben sie nach links, bis zum hörbaren Einrasten.
Aus Sicherheitsgründen entfernen Sie die Batterien, wenn Sie das Gerät
längere Zeit nicht benutzen.
2) Kopfhörer
Bevor Sie den Kopfhörer benutzen, stecken Sie den Kopfhörerstecker in den Kopfhörereingang an der Oberseite. Um mögliche Gehörschäden durch übergroße Lautstärken zu vermeiden, achten Sie darauf, dass Sie nur den Original Kopfhörer bzw. solche mit mindestens 2 x 32 Ohm ver­wenden. Schließen Sie keine Mono-Hörer an!
08
2. Inbetriebnahme
2. Inbetriebnahme
09
An-/Ausschalten
1)
Zum Einschalten drücken Sie die On/Off Taste und halten Sie ca. 1 Sekunde gedrückt. Um Auszuschalten halten Sie die On/Off Taste ebenfalls für ca. 1 Sek. gedrückt.
2)
Das DR301 speichert die letzen Einstellungen vor dem Ausschalten. Beim erneuten Einschalten startet er an der zuletzt gespeicherten Position.
Antenneneinstellung
Das DR301 verfügt über zwei Antennensysteme für Band III und L-Band.
1)
Wenn das DR301 im Band-III Modus empfängt, dienen die Ohrhörerkabel als Band-III Antenne. Achten Sie darauf, das Ohrhörerkabel weder zu verdrehen noch zu knicken, um evtl. Empfangsprobleme zu vermeiden.
2)
Wenn das DR301 im L-Band Modus empfängt, ziehen Sie die L-Band Antenne aus.
Lautstärkenregelung
Zur Einstellung der Lautstärke drücken Sie den Lautstärkenregler (Pfeil hoch/Pfeil runter). Bei gedrückt gehaltenem Lautstärkeregler fällt bzw. steigt die Lautstärke automatisch. Das DR301 verfügt über 20 digitale Lautstärkeschritte. Um Hörschäden zu vermeiden, halten Sie die Lautstärke auf einem angemessenen Level.
Power On/Off
Tastensperre (Hold Taste)
Es ist ratsam, während der Wiedergabe die Tasten zu sperren, um ein unerwünschtes Unterbrechen durch versehentliches Betätigen der Tasten zu vermeiden.
1)
Um die Tasten zu sperren, schieben Sie die HOLD Taste im Uhrzeigersinn. Das HOLD Symbol erscheint auf dem Display.
2)
Um die Tastensperre aufzuheben, schieben Sie die Hold Taste in die entge­gengesetzte Richtung. Bedienung der Tasten ist wieder frei und das HOLD Symbol erlischt.
10
3. Bedienungshinweise
3. Bedienungshinweise
11
DAB Radio
Grundsätzliche Bedienungshinweise
Das DR301 ist ein Digitalradio, das auch als FM Radio sowie als MP3­Player arbeiten kann. Dieses Kapitel führt durch die Bedienung und Einstellung des Digitalradios.
1) Modus wechseln
a) Umschalten auf FM Radio
Drücken Sie die MENU Taste. "MODE" erscheint auf dem Display. Platzieren Sie den Cursor anhand der Pfeiltasten auf "FM Radio" und bestätigen Sie mit der SELECT Taste.
b) Umschalten auf MP3-Player (Music Player)
Drücken Sie die MENU Taste. "MODE" erscheint auf dem Display. Platzieren Sie den Cursor anhand der Pfeiltasten auf "Music Player" und bestätigen Sie mit der SELECT Taste.
2) Einstellungen des Displays
a) Kontrast Einstellungen des Bildschirmkontrastes machen Sie folgendermaßen: Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Bewegen Sie den Cursor auf "Contrast" und bestätigen Sie arbeiten kann.mit SELECT, um in das Einstellungsmenü zu gelangen. Der Kontrast kann eingestellt werden von 0 (dunkel) bis 10 (hell). Regeln Sie den Kontrast mit den Pfeiltasten und drücken Sie SELECT um zu bestätigen. Diese Vorgehensweise ist identisch im Digitalradiomodus, FM-Radio und MP3­Player-Modus.
b) Hintergrundbeleuchtung Sie können die Leuchtdauer der Hintergrundbeleuchtung variieren, bzw. ganz abschalten, je nach Umgebungslicht. Drücken Sie die MENU Taste und bewegen Sie den Cursor auf das "SET" (Setting) Menü. Bewegen Sie den Cursor auf "Backlight" und bestätigen Sie mit SELECT, um in das Einstellungsmenü zu gelangen. Die Hintergrundbeleuchtung kann eingestellt werden von 0 bis 5 Sek. Regeln Sie die Diese Vorgehensweise ist identisch im Digitalradiomodus, FM­Radio und MP3-Player-Modus.
c) Scroll Geschwindigkeit Scroll Geschwindigkeit kann schneller oder langsamer eingestellt werden. Positionieren Sie den Cursor auf "Scroll Speed" und drücken Sie die SELECT Taste, um in die Scroll-Geschwindigkeitseinstellung zu gelangen. Die Scroll Geschwindigkeit variiert von 1 (langsam) bis 11 (schnell). Regeln Sie die Scroll Geschwindigkeit anhand der Pfeiltasten und bestätigen Sie mit SELECT.
12
3. Bedienungshinweise
3. Bedienungshinweise
13
d) Klangbalance (Stereo) Die Klangbalance kann eingestellt werden, je nachdem ob man den Empfang mehr nach rechts oder links wünscht. Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Bewegen Sie den Cursor auf "Sound Balance" und bestätigen Sie mit SELECT, um in das Einstellungsmenü zu gelangen. Die Balance kann eingestellt werden von -5 (links) bis +5 (rechts). Regeln Sie die Einstellung mit den Pfeiltasten und bestätigen Sie mit SELECT. Diese Vorgehensweise ist identisch im Digitalradiomodus, FM-Radio und MP3-Player-Modus.
e) DLS Buchstabengröße Die DLS-Buchstabengröße kann eingestellt werden, um die DLS Informationen lesbarer zu gestalten. Drücken sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Gehen Sie mit dem Cursor auf "DLS-Character" und bestätigen Sie mit der SELECT Taste. Einstellung der Buchstabengröße erfolgt von "Large" bis "Small". Regeln Sie anhand der Pfeiltasten und bestätigen Sie mit SELECT.
f) Nachrichtenanzeige (Announcement) Sie können wählen zwischen 12 Nachrichtenthemen. Diese Anzahl kann vari­ieren je nach Radiosender. Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Gehen Sie mit dem Cursor auf "Announcement" und bestätigen Sie mit der SELECT Taste, um die von Ihnen gewünschten Themen zu wählen, die Sie erhalten möchten. Themenauswahl kann eines, mehrere oder alle enthalten Scrollen Sie die Themenliste rauf und runter und drücken Sie SELECT auf jedem gewünschten Thema. Drücken Sie die MENU Taste um die Auswahl zu verlassen, nachdem Sie alle gewünschten Themen ausgewählt haben. Die Nachrichtenauswahl ist gespeichert.
TIP- Themenauswahl
1.
Einzelauswahl: Scrollen Sie die Themenliste rauf, bzw. runter. Drücken Sie SELECT auf einem der von Ihnen gewünschten Themen, über das Sie den Erhalt von Nachrichten wünschen. Drücken Sie MENU um zu speichern und verlassen Sie das Menü. Um die Themenauswahl zu löschen drücken Sie SELECT noch einmal, wenn sich der Cursor auf dem zu löschenden Thema befindet.
2.
Auswahl von mehreren Themen: Scrollen Sie die Themenliste rauf, bzw. runter. Drücken Sie SELECT auf jedem Thema, über das Sie Nachrichten wünschen. Drücken Sie MENU um zu speichern und verlassen Sie das Menü. Die Auswahl wird mit Drücken der MENU Taste gespeichert.
3.
Auswahl aller Themen: Scrollen Sie die Themenliste rauf, bzw. Runter und positionieren Sie den Cursor auf "Select All". Drücken Sie die SELECT Taste, alle Themenbereiche werden gespeichert. Um die Eingabe zu löschen, drücken Sie SELECT noch
einmal. Drücken Sie MENU um die Eingabe zu speichern.
TIP- Nachrichtenservice
Der Nachrichtenservice hat jederzeit Vorrang gegenüber dem laufenden
1. DAB Service, sobald eine Nachricht ausgestrahlt wird (wenn der Nachrichtendienst voreingestellt wurde). Um die Nachricht zu lesen, betätigen Sie keine Taste oder Regler. Das Gerät
2. kehrt automatisch in den normalen DAB Service nach Beenden der Nachricht. zurück Um die Nachricht zu überspringen, drücken Sie SELECT während der
3. Nachrichtenwiedergabe. Das Gerät kehrt umgehend in den normalen DAB Service zurück.
Die folgenden Nachrichtendienste sind im DAB Modus wählbar:
Wecker Verkehrsnachrichten Transport Nachrichten Warnungen Financial News
Wetter Veranstaltungen Special Events Radio Information Sportnachrichten
14
3. Bedienungshinweise
3. Bedienungshinweise
15
g) Programmtypen Sie können je nach Auswahl Ihr bevorzugtes Programm hören, wenn
dieses ausgewählt wurde.
Drücken Sie die MENU Taste und bewesen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Gehen Sie mit dem Cursor auf "Program type" und drücken Sie die SELECT Taste um die von Ihnen bevorzugten Programmtypen auszuwählen. Scrollen Sie die Programmliste rauf, bzw. runter und wählen Sie Ihr bevorzugtes Programm aus, bestätigen Sie mit SELECT um zu speichern. Drücken Sie die Menu Taste um das Menü zu verlassen, nachdem Sie alle gewünschten Programme gewählt haben.
Die folgenden Programmtypen sind im DAB Modus erhältlich.
Nachrichten Aktualitäten Sportnachrichten Bildung Drama
Kinderprogramme Soziale Nachrichten Country Music Religion Folklore Dokumentation
Kultur Wissenschaft Diverse Reden Pop Music LeichteUnterhaltung
Jazz Wetter Reisen und Trips Hobby und Freizeit Oldies
Leichte Klassik Schwere Klassik Andere Musik Rock Music
h) Einschlaffunktion Mit der Einschlaffunktion können Sie das Gerät automatisch abschalten
nachdem die von Ihnen eingestellte Zeit abgelaufen ist. Drücken sie die MENU Taste und bewesen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Gehen Sie mit dem Cursor auf "Sleep" und drücken Sie die SELECT Taste um den Timer einzustellen. Die Einstellung erfolgt von 0 (aus) bis 60 Minuten in 1-Minuten-Schritten. Regeln Sie den Timer anhand der Pfeiltasten und bestätigen Sie mit SELECT. Der Timer ist nach dem Einstellen aktiviert. Diese Vorgehensweise ist identisch im Digitalradiomodus, FM-Radio und MP3-Player-Modus.
16
3. Bedienungshinweise
3. Bedienungshinweise
17
3) Service Wahl und Suche
DAB Signale, die auf der Radiofrequenzen aus­gestrahlt werden, nennt man "Ensembles", die aus mehreren "Services" bestehen. Die meisten Services werden ständig ausgestrahlt, einige jedoch werden lediglich zu bestimmten Zeiten während bestimmter Tage gesendet.
< Ensemble Tuned >
Das DR301 startet automatisch den Sendersuchlauf, wenn es eingeschaltet wird. Wenn ein Ensemble empfangen wird, wird der erste Service geladen mit allen betreffenden Informationen, die auf dem Display wiedergegeben werden. Sollte kein Ensemble empfangen werden, erscheint "No Signal" auf dem
< No signal >
Display. "No Signal" bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssten Sie ein anderes Ensemble suchen.
Andere Services: Wenn Sie andere Services vom aktuellen Ensemble wünschen, drücken Sie < (Rückwärtstaste) oder > (Vorwärtstaste), so dass jeweils der nächste Service wiedergegeben wird. Unterhalb des ersten Services wird der letzte Service des vorherigen Ensembles wiedergegeben. Daten Services: Die meisten Ensembles geben mehr als einen Datenservice wieder (das Symbol erscheint auf dem Display). Datenservices haben keine Audiowiedergabe. Andere Ensembles: Um einen anderen Service von einem anderen Ensemble zu wählen, halten Sie die Rückwärts- bzw. Vorwärtstaste länger als 1 Sek. gedrückt. Das vorherige bzw. nächste Ensemble wird wiedergegeben und das DR301 gibt den ersten Service des Ensembles wieder. No Signal: Wenn eins der Ensembles keinen Service enthält, erscheint "No Signal" auf dem Display. "No Signal" bedeutet, dass entweder kein Empfang oder nur sehr schwacher Empfang möglich ist. In dem Fall müssten Sie ein anderes Ensemble suchen.
Es gibt verschiedene Möglichkeiten des Sendersuchlaufs, die folgendermaßen ausgeführtwerden:
a) Auto Tune Auto tune findet für Sie das nächstmögliche DAB Ensemble in Ihrer Region. Halten Sie die Vorwärts- oder Rückwärtstaste gedrückt bis AUTO (Auto Tuning) auf dem Display erscheint (Auto Tune ist nur möglich, wenn der Suchlaufmodus auf "MAN" oder "manuell"
< Auto Tuning >
eingestellt ist. Das DR301 startet den Suchlauf des nächstmöglichen DAB Ensembles.
Das Display zeigt :
"Searching" bis das nächste DAB Ensemble gefunden wurde. Dann lädt das DR301 den ersten Service des Ensembles und das Autotune schaltet sich ab. Das Tune-Symbol wechselt von AUTO zu MAN (manueller Suchlauf). Wenn kein DAB Ensemble gefunden wird, erscheint "No Signal" auf dem Display und das Autotune schaltet sich ab.
b) Manueller Suchlauf Der manuelle Suchlauf ermöglicht es Ihnen, das Ensemble Frequenz für Frequenz zu durchsuchen. Dies ist besonders nützlich, wenn das Gerät über keine vorgefertigte Liste verfügt. Um ein Ensemble manuell einzustellen, stellen sie den Tune Mode auf "MAN" und drücken Sie die Vorwärts- bzw. Rückwärtstaste bis Sie das
< Manual Tuned >
gewünschte Ensemble gefunden haben. Um den Tune Mode auf "Manual" einzustellen drücken Sie MENU und bewegen Sie den Cursor anhand der Pfeiltasten auf "SER" (Searching) und anschließend auf "Manual". Bestätigen Sie mit SELECT. Das "MAN" Symbol erscheint auf dem Display und der manuelle Suchlauf ist aktiviert.
18
3. Bedienungshinweise
3. Bedienungshinweise
19
c) Voreingestellter Suchlauf (Preset Tune) Der Preset Tune ermöglicht es Ihnen, Ensembles zu suchen anhand einer gespe­icherten voreingestellten Liste:
Drücken Sie MENU und bewegen Sie den Cursor anhand der Pfeiltasten auf "SER"(Searching) und anschließend auf
< Preset Tuned >
"Preset". Bestätigen Sie mit SELECT. Das "PRE" Symbol erscheint auf dem Display und der Preset Tune ist aktiviert.
d) PTY Search (Suche nach Programm Typ) PTY (Program Type) Tune ermöglicht es Ihnen, Services nach Programmtypen zu suchen. Um PTY Tune zu starten, wählen Sie den Programmtyp aus, die Sie wünschen (siehe Seite 14 für Einstellung des Programmtyps). Sobald das PTY Tune
< PTY Tuned >
aktiviert ist, startet das DR301 die Suche nach Services die Ihrem Programmtyp entsprechen.
> Gehen Sie folgendermaßen vor, um die Services zu
finden, die dem voreingestellten Programmtyp entsprechen: Drücken Sie MENU und bewegen Sie den Cursor anhand der Pfeiltasten auf "SER"(Searching) und anschließend auf "PTY Search". Bestätigen Sie mit SELECT. Der Suchlauf startet (damit er startet, muss vorher ein Programmtyp ausgewählt sein - siehe Seite 14 "Einstellung des Programmtyps"). Nach Beenden des PTY Suchlaufs wird eine Liste erstellt, die alle Services enthält, die dem ausgewählten Programmtyps entsprechen. Sollte kein Service gefunden werden, erscheint ein "No Match Station" Hinweis auf dem Display.
e) Full Scan (vollständiger Suchlauf) Mit dem Full Scan können Sie die gesamten Ensembles durchsuchen und speichern jeweils den ersten Service in der Preset Liste. Folgendermaßen erstellen Sie eine Preset Liste mit anschließendem Full Scan: Drücken Sie MENU und bewegen Sie den Cursor anhand der Pfeiltasten auf "SER" (Searching) und anschließend auf "Full Scan". Bestätigen Sie mit SELECT. Das DR301 startet die Suche der gesamten Ensembles und speichert jeden ersten Service eines jeden Ensembles. Wenn der Full Scan abgeschlossen ist, wird die Preset Liste erstellt und das DR301 gibt den ersten Services des ersten gefundenen Ensembles wieder. Wenn kein Service / Ensemble gefunden wurde, erscheint auf dem Display "No Signal".
TIP-Bedienung während des FULL SCAN
Um den laufenden Full Scan zu stoppen, drücken Sie die SELECT (Play/Pause/Stop) Taste. Der Full Scan bricht ab und die bis dahin gefundenen Services werden in der Preset Liste abgespeichert.
20
3. Bedienungshinweise
3. Bedienungshinweise
21
4) Verlassen des Menüs
Um das Menü zu verlassen und in den Originalzustand zurückzukehren, drücken Sie "EXIT MENU". Um in den Originalzustand zurückzukehren, ohne die Einstellungen zu speichern, drücken Sie "MENU" bevor sie mit der SELECT Taste bestätigen.
Preset Liste
Die Preset Liste speichert maximal 100 Services und ermöglicht es Ihnen, direct Ihren Lieblingsservice auszuwählen. Es gibt mehrere Möglichkeiten, die Preset Liste zu ändern:
a) Um mehr Voreinstellungen zur vorhandenen Preset Liste hinzuzufügen,
stellen Sie den Suchlaufmodus auf MAN (Manual Tune). Drücken Sie SELECT länger als 1 Sek., wenn ein Service gefunden wurde, den Sie der Liste hinzufügen wollen. Auf dem Display erscheint "Add to Preset?" (=Zum Preset hinzufügen?) , was Sie bestätigen mit
< Storing Preset >
"OK" (bzw. CANCEL zum Verwerfen) Anschließend drücken Sie SELECT um zu spe­ichern. Der aktuelle Service ist zur vorhandenen Preset Liste hinzugefügt wor­den und das DR301 bleibt bei der Wiedergabe dieses Services. Sollte keine Preset Liste vorhanden sein, wird sie neu erstellt.
b) Services von der Preset Liste löschen Um Services von der Preset Liste zu löschen, stellen Sie den Suchlauf auf PRE (Preset Tune) (für Einstellung des Preset Tune siehe Seite 18). Drücken Sie SELECT länger als 1 Sek., damit die Preset Liste erscheint. Scrollen Sie in der Liste rauf bzw. runter und wählen den/die
< Deleting Preset >
Services, die Sie löschen wollen. Halten Sie die SELECT Taste länger als 1 Sek. gedrückt. Auf dem Display erscheint "DELETE PRESET?" (=Preset löschen?), was Sie Danach drücken Sie SELECT um zu speichern. Der gewählte Service wurde von der Liste gelöscht und im Display erscheint wieder die Preset Liste für evtl. Löschen weiterer Services. Um in den Originalmodus zurückzukehren, drücken Sie die MENU Taste.
c) Selection from Preset Table Wechseln Sie in den Preset Tune Modus (siehe Seite 18), danach drücken Sie SELECT länger als 1 Sek. Die Preset Liste erscheint auf dem Display. Scrollen Sie mit den Pfeiltasten in der Liste rauf und runter, bis Sie den gewünschten Service gefunden
< Preset Table >
haben. Drücken Sie SELECT kurz. Das DR301 wechselt sofort in den gewählten Service. Um in den vorherigen Modus zurückzukehren, drücken Sie die MENU Taste.
22
3. Bedienungshinweise
3. Bedienungshinweise
23
HOT Keys (Speichertasten)
Zusätzlich zur Preset Liste verfügt das DR301 über Speichertasten (Hot Keys), mit denen Sie Ihre 3 Lieblingsservices direkt auswählen können. Zum Speichern der "Hot Keys" verfahren Sie folgendermaßen:
Während der Wiedergabe Ihres
< Hot Key >
Lieblingsservices, halten Sie eine der Speichertasten länger als 1 Sek. gedrückt. Das Symbol (bzw. oder Symbol, je nachdem welche Speichertaste gedrückt wurde) erscheint auf dem Display, zur Bestätigung, dass die Speichertaste belegt wurde. Um gespeicherte Services abzurufen, drücken Sie die entsprechende Speichertaste kurz. Der abgespeicherte Service wird wiedergegeben und das entsprechende Symbol erscheint. (Stellen Sie sicher, dass Sie sich innerhalb einer Region befinden, in der dieser Service ausgestrahlt wird). Es kann jederzeit ein neuer Service gespeichert werden, indem Sie eine der Speichertasten länger als 1 Sek. gedrückt halten.
REW (Rücklauf)
Eins der herausragendsten Features des DR301 ist die Rücklauffunktion. Anhand des Rücklaufs können Sie eine Radiosendung hören, die bereits vor einer Minute ausgestrahlt wurde. Hierfür gehen Sie folgendermaßen vor:
< Rewind >
Drücken Sie die REW (Rücklauf) Taste, und das DR301 gibt wieder, was vor einer Minute ausgestrahlt wurde. Das Symbol erscheint oben im Display und das Service Logo blinkt. Um den Rücklauf zu stoppen und zurückzukehren zur aktuellen Sendung, drücken Sie die REW Taste erneut, oder wählen andere Services aus anhand der Pfeiltasten.
DAB Aufnahme
Das DR301 verfügt über die Möglichkeit, eine Radiosendung aufzunehmen, während Sie diese hören.
Das DAB Signal wird auf der Speicherkarte gespeichert, die im Karteneinschub platziert wurde. Stellen Sie sicher, dass die Speicherkarte an Ihrem Platz ist und dass genügend freier Speicher verfügbar ist. Um eine Sendung aufzunehmen, drücken Sie die REC Taste länger als 1 Sek. Die Aufnahme startet und das Symbol erscheint auf dem Display. Die Aufnahme endet automatisch, wenn das empfangene Signal zu schwach wird, oder wenn die REC Taste erneut für mind. 1 Sek. gedrückt wird oder wenn eine andere Taste betätigt wird. Nach Beenden der Aufnahme erscheint das TIMER Symbol für 1-2 Sek. auf dem Display und die Aufnahme wird auf die Speicherkarte geladen. DAB Sendungen werden im dafür üblichen MPEG2 (MUSICAN) Format aufgenommen, sie können mit dem eingebauten MP-3 Player ebenfalls wiedergegeben werden.
Press REC key to stop recording
< Recording >
Folgende Funktionen arbeiten nicht, wenn "Data Service" gerade aktiviert ist.
- Aufnahme
- REW (Zurückspulen)
- Voreinstellung
- Favoriten
< Caching> < Stop recording >
< DAB Signal Recording >
24
3. Bedienungshinweise
3. Bedienungshinweise
25
Andere FM-Radio Funktionen und Einstellungen
Die folgenden Einstellungen sind im FM-Radiomodus möglich:
The following mode settings are available in FM Radio mode.
< Mode > < Setting >
< Search > < Exit >
1) Modus wechseln
a) Umstellen auf DAB Radio
Drücken Sie die MENU Taste. Wenn "MODE" auf dem Display erscheint, platzieren Sie den Cursor anhand der Pfeiltasten auf "DAB-Receiver" bestätigen mit SELECT.
b) Umstellen auf MP3 Player Press
Drücken Sie die MENU Taste. Wenn "MODE" auf dem Display erscheint, platzieren Sie den Cursor anhand der Pfeiltasten auf "Music Player" bestätigen mit SELECT.
Frequenz Suchlauf
a) Manueller Suchlauf
Stellen Sie den Suchlaufmodus auf MAN. Drücken Sie die Vorwärts- bzw. Rückwärtstaste bis die gewünschte Frequenz gefunden wurde. Sobald ein Signal empfangen wird, erscheint TUNED auf dem Display und das empfangene Signal wird wiedergegeben.
b) Voreingestellter Suchlauf Der voreingestellte Suchlauf ermöglicht es Ihnen, Frequenzen aufzusuchen, die in einer Liste vorgespeichert wurden.
Drücken Sie die MENU Taste und bewegen Sie den Cursor auf "SER" (Search) und anschließend auf "Preset", bestätigen Sie mit SELECT. Das PRE Symbol erscheint auf dem Display. Mit der Vorwärts- bzw. Rückwärtstaste bewe­gen Sie den Cursor zu der gewünschten Frequenz in der Liste. Sollte noch keine Preset Liste existieren, müssen Sie eine erstellen (siehe e)
Vollständiger Suchlauf auf Seite 19)
c) Automatischer Suchlauf Der automatische Suchlauf ermöglicht es Ihnen, die nächste oder vorherige Frequenz aufzusuchen. Der automatische Suchlauf ist nur im Manuellen Suchlaufmodus möglich.
Halten Sie die Vorwärts- oder Rückwärtstaste gedrückt bis das AUTO Symbol auf dem Display erscheint. Wenn ein Signal empfangen wird, erlischt das AUTO Symbol und MAN erscheint. Der automatische Suchlauf ist beendet. Um den automatischen Suchlauf zu stoppen, drücken Sie die Vorwärts­oder Rückwärtstaste während des Suchlaufs.
< Manual Tuned >
< Preset Tuned >
< Auto Tuning >
26
3. Bedienungshinweise
3. Bedienungshinweise
27
Voreingestellter Suchlauf (Preset)
Der voreingestellte Suchlauf (Preset) ermöglicht es Ihnen, in einer Liste gespeicherte Frequenzen direct aufzusuchen. Das DR301 speichert bis zu 10 Frequenzen im FM-Radiomodus.
a) Eine Preset Frequenz speichern Das Speichern von voreingestellten Frequenzen (Presets) ist nur möglich im Manuellen Suchlaufmodus.
Während des Empfangs einer Frequenz drücken Sie SELECT länger als 1 Sek. Daraufhin erscheint auf dem Display "Add to
< Storing Preset >
Preset?" (=zur Preset Liste hinzufügen?). Bestätigen Sie, indem Sie den Cursor auf OK platzieren und drücken Sie SELECT. Damit ist diese Frequenz in der Preset Liste gespeichert.
b) Eine Preset Frequenz löschen Das Löschen einer einer gespeicherten Frequen ist nur möglich im Preset Tune Modus.
Wechseln Sie den Suchlauf in den Preset Tune Modus. (siehe Seite 25). Drücken Sie SELECT länger als 1 Sek. Die Preset Liste erscheint.
< Deleting Preset >
Scrollen Sie anhand der Pfeiltasten rauf bzw. runter, bis zur gewünschten Frequenz, die Sie löschen möchten. Drücken Sie SELECT länger als 1 Sek. Auf dem Display erscheint "Delete preset?" (=Preset löschen?). Bestätigen Sie, indem Sie den Cursor auf OK platzieren und drücken Sie SELECT. Damit ist diese Frequenz aus der Preset Liste gelöscht. Die Preset Liste erscheint erneut auf dem Display. (Die gelöschte Frequenz wird gesendet, obwohl sie aus der Liste gelöscht wurde.) Mit der MENU Taste kehren Sie in den Preset Tune Modus zurück.
c) Preset Liste Sie können im Preset Modus die Preset Liste jederzeit einsehen, bzw. Frequenzen aus der Liste wählen. Gehen Sie in den Preset tune Modus (siehe Seite 25).
Drücken Sie SELECT länger als 1 Sek. Die Preset Liste erscheint auf dem Display.
< Preset table >
Scrollen Sie in der Liste rauf bzw. runter und drücken Sie SELECT, wenn Sie auf der gewünschten Frequenz sind.
Speichertasten (HOT Keys - die drei meistbenutzten Frequenzen)
Zum Speichern und Verwenden der Speichertasten verfahren Sie in der gle­ichen Weise wie im DAB Modus (siehe Speichertasten im Abschnitt DAB Modus
- Seite 22)
28
3. Bedienungshinweise
3. Bedienungshinweise
29
MP3-Player
Andere MP3-Player Funktionen und Einstellungen.
Die folgenden Einstellungen sind im MP3-Player Modus möglich;
< Mode >
< Setting >
< Delete >< Play mode >
< Equalizer >
< Exit >

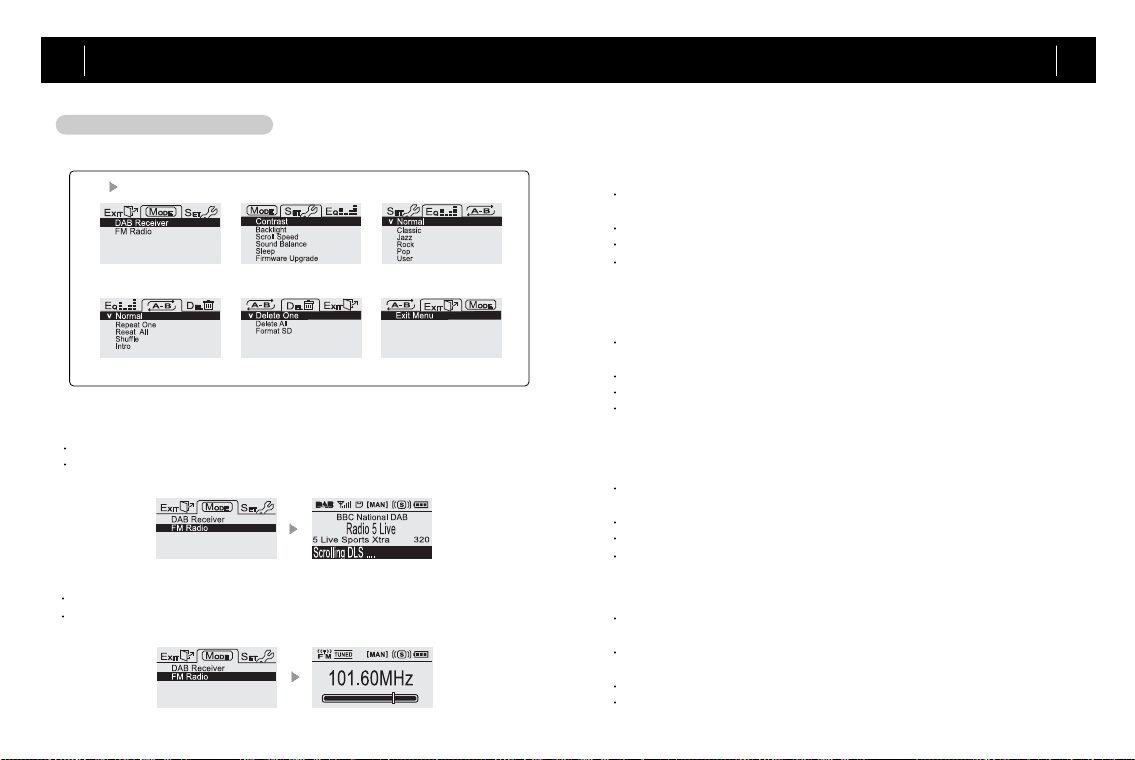

1) Modus wechseln
a) In den DAB Radio Modus wechseln:
Drücken Sie die MODE Taste. Auf dem Display erscheint das MODE Symbol, platzieren Sie den Cursor anhand der Pfeiltasten auf "DAB Receiver" und bestätigen Sie mit ELECT.
b) Wechsel in den FM-Radio Modus
Drücken Sie die MODE Taste. Auf dem Display erscheint das MODE Symbol, platzieren Sie den Cursor anhand der Pfeiltasten auf "FM Mode" und bestätigen Sie mit SELECT.
2) Display Einstellungen
a) Kontrast Wenn Sie den Eindruck haben, das Display ist nicht dem Umgebungslicht angemessen eingestellt, können Sie den Kontrast ändern.
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf "SET" (Setting). Anschließend platzieren Sie den Cursor auf "Contrast" und bestätigen mit SELECT. Einstellung des Kontrastes erfolgt von 0 (dunkel) bis 10 (hell). Stellen Sie den Kontrast anhand der Pfeiltasten ein und bestätigen Sie mit SELECT.
b) Hintergrundbeleuchtung (Backlight) Die Dauer der Hintergrundbeleuchtung kann verändert werden, je nachdem in welchen Lichtverhältnissen Sie Ihr Gerät benutzen.
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf "SET" (Setting). Anschließend platzieren Sie den Cursor auf "Backlight" und bestätigen mit SELECT. Einstellung der Hintergrundbeleuchtung erfolgt von 0 bis 5 Sek. Stellen Sie Beleuchtungsdauer anhand der Pfeiltasten ein und bestätigen Sie mit SELECT.
c) Scroll-Geschwindigkeit (Scroll Speed) Die Scroll-Geschwindigkeit kann schneller oder langsamer eingestellt werden.
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der
Pfeiltasten auf "SET" (Setting). Anschließend platzieren Sie den Cursor auf
"Scroll Speed" und bestätigen mit SELECT. Einstellung der Geschwindigkeit erfolgt von 1 bis 11. Stellen Sie sie anhand der Pfeiltasten ein und bestätigen Sie mit SELECT.
d) Klang Balance Die Klang Balance kann reguliert werden, wenn der Ton rechts oder links lauter ist.
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der
Pfeiltasten auf "SET" (Setting).
Anschließend platzieren Sie den Cursor auf "Sound Balance" und bestätigen
mit SELECT.
Einstellung der Geschwindigkeit erfolgt von - 5 (links) bis +5 (rechts). Stellen Sie sie anhand der Pfeiltasten ein und bestätigen Sie mit SELECT.
30
3. Bedienungshinweise
3. Bedienungshinweise
31
e) Einschlaffunktion (Sleep) Mit der Einschlaffunktion können Sie das Gerät automatisch abschalten nachdem die von Ihnen eingestellte Zeit abgelaufen ist.
Drücken sie die MENU Taste und bewesen Sie den Cursor anhand der Pfeiltasten auf das "SET"(Setting) Menü. Gehen Sie mit dem Cursor auf "Sleep" und drücken Sie die SELECT Taste um den Timer einzustellen. Die Einstellung erfolgt von 0 (aus) bis 60 Minuten in 1-Minuten-Schritten. Regeln Sie den Timer anhand der Pfeiltasten und bestätigen Sie mit SELECT.
f) Software Update
Siehe Software Update im Abschnitt DAB Modus.
3) Equalizer
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf "Equalizer". Scrollen Sie rauf bzw. runter und wählen einen der 6 Equalizer ( Normal, Classic, Jazz, Rock, Pop und User), bestätigen Sie mit SELECT. User Equalizer: Hier können Sie Bässe und Höhen selbst einstellen.
4) Play Mode
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf "Play Mode". Scrollen Sie rauf bzw. runter und wählen den von Ihnen gewünschten Play Mode (repeat). Bestätigen Sie mit SELECT.
Normal: Wiedergabe vom ersten Lied bis zum letzten, ohne Wiederholung. Repeat One: Wiederholt das laufende Lied immer wieder. Repeat All: Wiederholt alle Lieder in gleicher Reihenfolge. Shuffle: Wiederholt alle Lieder in zufälliger Reihenfolge. Intro: Wiedergabe von den ersten 10 Sek. eines jeden Liedes.
5) Löschen von Liedern (Delete)
Drücken Sie die MENU Taste und bewegen Sie den Cursor anhand der Pfeiltasten auf "Delete". Bestätigen Sie mit SELECT, wenn "Delete One" ausgewählt wurde. Das betreffende Lied wird endgültig gelöscht.
6) Exit
Um das Menü zu verlassen und in den Originalmodus zurückzukehren, drücken Sie "Exit Menu". Sie können auch Einstellungen annulieren und in den Originalmodus zurückkehren, indem Sie die MENU Taste drücken.
32
3. Bedienungshinweise
4. Upload/Download von Dateien
33
Wiedergabe von MP3-Musikstücken
Bevor Sie das DR301 im MP3-Player Modus nutzen können, muss die Speicherkarte in den Einschub geschoben werden. Wenn keine Speicherkarte vorhanden ist, erscheint im Display "Please insert SD" (=Bitte Karte einschieben). Das DR301 unterstützt die folgenden Dateiformate:
MP2 Dateien (Aufnahmen von DAB Signal) MP3 Dateien WMA (Windows Media Audio)
.
Drücken Sie die PLAY/STOP Taste zwecks.
.
Wiedergabe der Musik. Um die Wiedergabe zu stoppen, drücken Sie die Taste PLAY/STOP erneut.
Um Batterie zu sparen, schaltet das DR301 sich nach 10 Sek. aus, nachdem gestoppt wurde.
Liedersuche (Track Search)
Während der Wiedergabe oder im Stop Modus drücken Sie die Vorwärts­oder Rückwärtstaste, um das nächste bzw. vorherige Lied zu wählen. Um eine bestimmte Stelle im Lied zu finden, halten Sie die Vorwärts- bzw. Rückwärtstaste gedrückt. Wenn Sie die Stelle erreicht haben und hören möchten, lassen Sie die Taste los.
Vor dem Upload / Download von Dateien prüfen Sie bitte, ob Ihr PC
folgenden Systemanforderungen erfüllt :
.
Pentium®150MHz Prozessor oder höher.
.
USB Schnittstelle
.
Microsoft Windows®98SE/ME/2000/XP
.
32MB oder höher RAM
.
4 x oder höher CD-ROM Lesegeschwindigkeit
Nach dem Anschluss des DR301 an den PC :
.
Windows ME/2000/XP erkennt das DR301 automatisch als externes Laufwerk.
.
Windows 98 (bzw. Win 98 SE) benötigt die Installation der Treiber, die mit dem DR301 mitgeliefert werden.
34
4. Upload/Download von Dateien
Treiber Installation (nur für Windows 98) Upload / download von Dateien
Schalten Sie das DR301 ein und wechseln in den MP3-Player Modus. Verbinden Sie das DR301 mit dem PC anhand des mitgelieferten USB-Kabels. Windows 98 erkennt das Gerät als "Neue Hardware". Sie werden aufgefordert, die neue Hardware hinzuzufügen. Wenn gefragt wird, wo sich der Treiber befindet, legen Sie die CD in das CD­ROM Laufwerk ein. Geben Sie den Pfad des Laufwerks ein, z.B. [DR301_WIN98_usbdrv] und klicken Sie auf [OK]. Danach klicken Sie auf [Next]. Die Treiber Installation startet automatisch. Nach Beendung klicken Sie auf [Fertigstellen] um die Installation abzuschließen. Wenn die Installation beendet ist, können Sie prüfen ob das DR301 richtig erkannt wird und ob der Treiber korrekt installiert wurde, indem Sie den Explorer öffnen. In der Liste der Laufwerke müsste nun eine CD als externes Laufwerk aufgelistet sein. Wenn Sie das DR301 an einen PC mit WinME or Win2000 oder WinXP Betriebssystem anschließen, wird der USB Treiber automatisch erkannt und auf Ihrem PC installiert.
Achtung
Installieren Sie nicht den Windows 98 USB Treiber auf einen PC mit Windows ME, Windows 2000 oder Windows XP Betriebssystem.
Upload oder Download funktionieren nur im MP-3 Player Modus.
Der Up- oder Download kann ganz einfach durch Kopieren und Einfügen der Dateien auf das "Externe Laufwerk" ausgeführt werden.
Entfernen des DR301 vom PC
Wenn das USB Kabel versehentlich vorzeitig entfernt wird, kann dies zu Beschädigung des DR301 führen, bzw. zu Datenverlust.
Um dies zu vermeiden verfahren Sie folgendermaßen: Doppelklick auf das CD-Symbol in der Taskleiste. Dann klicken Sie auf [USB DISK] und dann auf [Stop]. Ein Bestätigungs­fenster öffnet sich. Klicken Sie auf die USB DISK in diesem Fenster und dann auf [OK]. Das System bestätigt mit "USB Disk can now be safely removed from the system". Achten Sie darauf, das USB Kabel am DR 301 abzuziehen, um Hard­oder Software-Probleme bei DR 301 und PC zu vermeiden.
Removable Disk Format
Wenn ein beschädigter Sektor im externen Speicher des DR301 entdeckt wird aufgrund eines fehlerhaften Downloads, kann es unter Umständen nötig sein, den externen Speicher zu formatieren. Hierfür klicken Sie mit der rechten Maustaste auf das externe Laufwerk. Wählen Sie "FORMAT" und bestätigen Sie durch anklicken.
Wichtig : Alle gespeicherten Dateien werden durch das Formatieren
gelöscht.
4. Upload/Download von Dateien
35
36
5. Batteriebetrieb und Netzbetrieb
Appendix
37

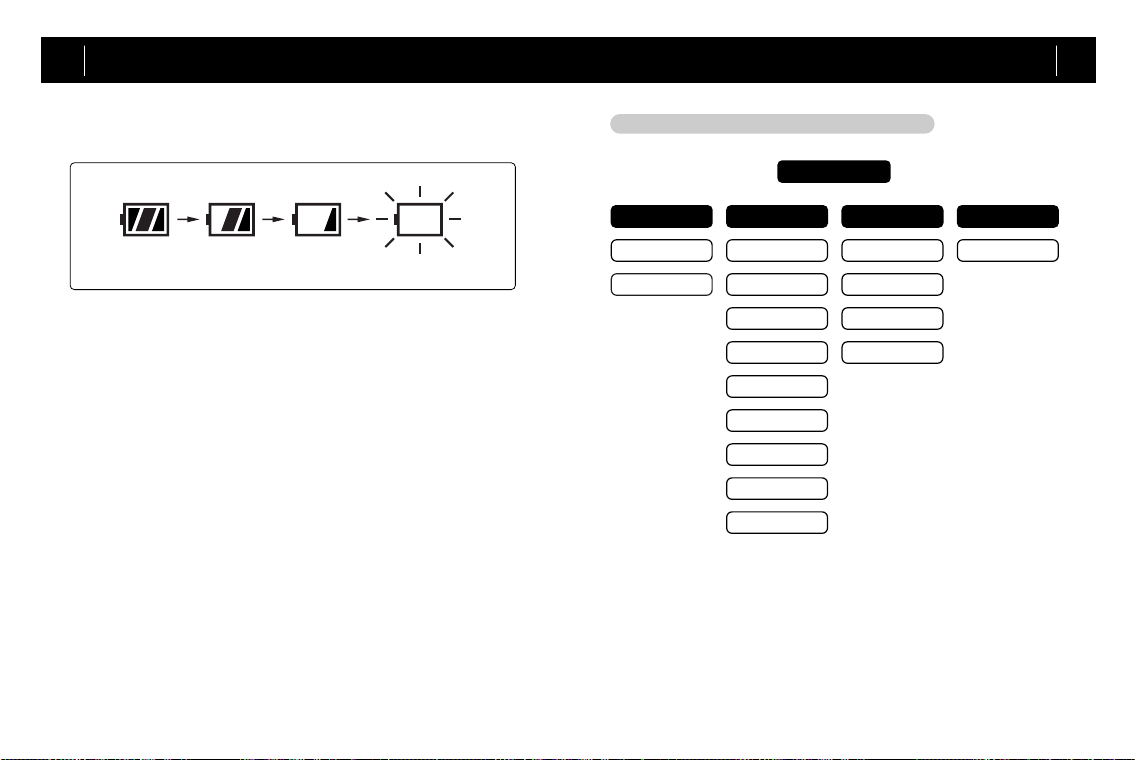

DR301 ist ein Gerät, das mit Batterie betrieben wird. Der Ladezustand der Batterie wird auf dem Display angezeigt.
Low Battery
Wenn das Batteriesymbol blinkt, müssen die Batterien sofort ersetzt wer­den. Wenn der Ladezustand der Batterie langsam zur Neige geht, zeigt das Display "Low Battery". Das Gerät schaltet sich automatisch nach eini­gen Minuten aus. In dem DR301 können aufladbare Akkus verwendet wer­den. Hierfür ist ein externes Ladegerät nötig. Für optimale Leistungsdauer werden Nickel Metallhydrid (Ni-MH) Batterien empfohlen. Das DR301 kann wahlweise mit einem optional erhältlichen Netz-Adapter betrieben werden. Der Adapter muss eine stabilisierte Spannung von 5V liefern und für max. 300mAh ausgelegt sein. Anschluss von nicht stabil­isierten Netzteilen oder anderen Spannungsquellen kann zu Beschädigung des Gerätes führen. Ein passender Adapter kann bezogen werden bei den Fachhändlern der ALAN Electronics GmbH. Um das Gerät anzuschließen, stecken Sie den Adapteranschluss an die seitliche Buchse des DR301. Die eingelegten Batterien werden automatisch von der internen Stromversorgung getrennt.
Anhang 1 Menüstruktur - DAB block
DAB
Mode Setting Search Exit
FM Radio Manual Exit Menu
Music Player Preset
Region
Contrast
Backlight
Scroll Speed
Sound Balance
DLS Character
Announcement
Program Type
Sleep
PTY Search
Full Scan
38
Appendix
Appendix
39
Anhang 2 Menüstruktur - FM Radio block
FM Radio
Mode Setting Search Exit
DAB Receiver Contrast Manual Exit Menu
Music Player Sound Balance Preset
Scroll Speed
Sleep
Anhang 3 Menüstruktur - Music Player Block
Music Player
Mode Setting Equalizer Play Mode
DAB Receiver Contrast Normal
FM Radio Backlight Classic
Scroll Speed Jazz
Sound Balance
Sleep
Firmware Upgrade
Delete Exit
Delete One Exit Menu
Rock
Pop
User
Repeat One
Repeat All
Normal
Shuffle
Intro
40
Anhang
Anhang
41
Anhang 4 Regionale Frequenzliste
Band - III
Frequency Label Frequency Label Frequency Label
174.928MHz 5A 199.360MHz 8C 220.352MHz 11C
176.640MHz 5B 201.072MHz 8D 222.064MHz 11D
178.352MHz 5C 202.928MHz 9A 223.936MHz 12A
180.064MHz 5D 204.640MHz 9B 224.096MHz 12N
181.936MHz 6A 206.352MHz 9C 225.648MHz 12B
183.648MHz 6B 208.064MHz 9D 227.360MHz 12C
185.360MHz 6C 209.936MHz 10A 229.072MHz 12D
187.072MHz 6D 210.096MHz 10N 230.784MHz 13A
188.928MHz 7A 211.648MHz 10B 232.496MHz 13B
190.640MHz 7B 213.360MHz 10C 234.208MHz 13C
192.352MHz 7C 215.072MHz 10D 235.776MHz 13D
194.064MHz 7D 216.928MHz 11A 237.488MHz 13E
195.936MHz 8A 217.088MHz 11N 239.200MHz 13F
197.648MHz 8B 218.640MHz 11B
L- Band Europa
Frequency Label Frequency Label Frequency Label
1452.960MHz LA 1466.656MHz LI 1480.352MHz LQ
1454.672MHz LB 1468.368MHz LJ 1482.064MHz LR
1456.384MHz LC 1470.080MHz LK 1483.776MHz LS
1458.096MHz LD 1471.792MHz LL 1485.448MHz LT
1459.808MHz LE 1473.504MHz LM 1487.200MHz LU
1461.520MHz LF 1475.216MHz LN 1488.912MHz LV
1463.232MHz LG 1476.928MHz LO 1490.624MHz LW
1464.944MHz LH 1478.640MHz LP
L- Band Canada
Frequency Label Frequency Label Frequency Label
1452.816MHz 01 1466.768MHz 09 1480.720MHz 17
1454.560MHz 02 1468.512MHz 10 1482.464MHz 18
1456.304MHz 03 1470.256MHz 11 1484.208MHz 19
1458.048MHz 04 1472.000MHz 12 1485.952MHz 20
1459.792MHz 05 1473.744MHz 13 1487.696MHz 21
1461.536MHz 06 1475.488MHz 14 1489.440MHz 22
1463.280MHz 07 1477.232MHz 15 1491.184MHz 23
1465.024MHz 08 1478.976MHz 16
42
Anhang
Anhang
43
Anhang 5 Fehlerbehebung
Problem Fehlerbehebung
Das Gerät lässt sich nicht einschalten.
Es wird kein DAB Signal empfangen.
Der Ton setzt aus, oder Sie hören überhaupt nichts mehr.
Es wird ein DAB Signal empfangen, aber Sie hören nichts.
Problem Fehlerbehebung
Keine Tasteneingabe
möglich
Bildschirm ist zu
schwach zu erkennen.
Das Display schaltet nicht ein.
Ersetzen Sie die Batterien, sie könnten leer sein. Überprüfen Sie die Polarität der Batterien (+/-).
Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus. Probieren Sie andere Sender zu empfangen.
Das empfangene Signal ist zu schwach, richten Sie die Antenne neu aus, wechseln Sie den Standort. Meiden Sie die Nähe von PC's , Funkanlagen oder Mikrowellen-Herden (mögliche Störquellen)
Überprüfen Sie, ob ein Audio Signal übertragen wird. Überprüfen Sie die Bandbreite. Wenn Bandbreite > 256Kbps kein Empfang möglich. Überprüfen Sie, ob der Kopfhörer richtig eingesteckt ist.
Überprüfen Sie, ob die "Hold"-Funktion aktiv ist. Deaktivieren Sie die Funktion, indem Sie die HOLD-Taste entgegen dem Uhrzeigersinn schieben. Entfernen Sie, wenn angeschlossen, das USB-Kabel.
Überprüfen Sie den Kontrast vom Display.
Überprüfen Sie die Display-Einstellungen. Wechseln Sie die Batterien (Das DR301 schaltet den Display automatisch aus, wenn die Batterien zu schwach sind.)
Anhang 6 Spezifikationen
Klassifikation Spezifikationen Optionen
Frequenzbereich
Batterien
Netzanschluss
Display
Audio Output
Audio Frequenzbereich
Ma
ß
e
Betriebstemperatur
Lagertemperatur
Music Player Formate
Informationen in diesem Dokument können jederzeit ohne Vorankündigung geändert und aktualisiert werden.
Band-III : 174 L-BAND : 1452 MHz ~ 1492MHz FM : 87.5 MHz ~ 108MHz
3AA Alkalin Batterien
5V / 300mA
4-zeiliges grafisches LC-Display mit Hintergrundbeleuchtung
10mW+10mW(L+R)bei 16 Last
20Hz ~ 20KHz
108
4.25
C ~ +35 C
-5
-40
MP2 / MP3 / WMA
MHz ~ 240MHz
27.3 (mm)
61
2.44 1. 07(Inch)
C ~ +80 C
V L (Option) F
44
Garantiebestimmungen in Europa
Garantiebestimmungen in Europa
45
Europäische Gewährleistungsbedingungen
Ihr DAB Radio wird von Ihrem Händler entweder repariert oder ausge­tauscht, falls innerhalb von 2 Jahren nach dem ersten Erwerb durch einen Endverbraucher ein Defekt durch Materialfehler oder fehlerhafte Verarbeitung auftritt. Diese Gewährleistungspflicht bezieht sich nicht auf Wasserschäden, Schäden und/oder Folgeschäden durch auslaufende Batterien/Akkus, beschädigte Kabel bei Ohrhörern oder nicht bestim­mungsgemäßen Gebrauch des Gerätes.
Die Gewährleistung bezieht sich nicht auf Tragetaschen, Ohrhörer oder Antennen, selbst wenn sie zum Lieferumfang gehören oder Teil des Produkte, auf das sich die Gewährleistung bezieht, sind, oder auf die Arbeitskosten zum Ausbau und Wiedereinbau eines evtl. eingebauten Gerätes.
Im Gewährleistungsfall kontaktieren Sie bitte den Händler, bei dem Sie das Gerät erworben haben. Im Regelfall wird der Händler Sie bitten, das Gerät an ihn oder eine von ihm angegebene Serviceadresse freigemacht zusam­men mit der Kaufquittung einzuschicken.
Das europäische Gewährleistungsrecht sichert Ihnen gewisse Rechte zu. Im Einzelfall ist es möglich, dass Sie außerhalb der Länder der EU andere Rechte haben. Weitere Informationen erteilt Ihnen der Fachhändler, bei dem Sie das Gerät erworben haben.
Konformität mit europäischen Normen
Diese DAB Radio entsprich den Anforderungen der europäischen EMV Direktive 89/336/EEC und den daraus abgeleiteten nationalen Verordnungen. Es erfüllt die europäischen harmonisierten Normen.
EN 55022 mit A1, sowie EN 55024. Die jeweils neueste Fassung unserer Konformitätserklärung ist unter unserer Service-Webseite http://www.hobbyradio.de
Hinweis: Für den Betrieb eines Rundfunkgerätes werden in den meisten europäischen Ländern Rundfunkgebühren erhoben (z.B. in Deutschland über die GEZ). Dies gilt unter bestimmten Voraussetzungen auch für Zweitgeräte. Bitte erkundigen Sie sich gegebenenfalls.
jederzeit abrufbar.
46
MEMO (für Notizen)
MEMO (für Notizen)
47
MEMO (für Notizen)
48
Loading...
