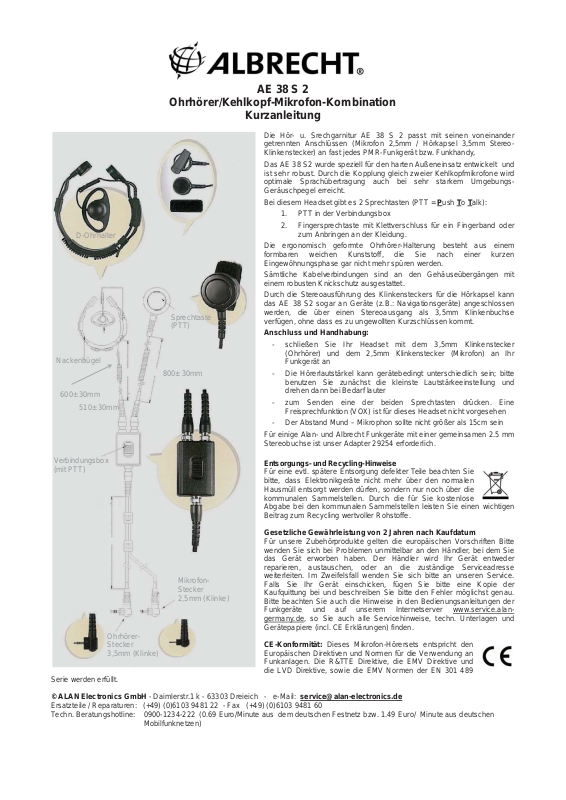

Albrecht AE 38 S2 User guide [de]

AE 38 S 2

Ohrhörer/Kehlkopf-Mikrofon-Kombination

Kurzanleitung

D-Ohrhalter

Sprechtaste
(PTT)

Nackenbügel

800± 30mm

600± 30mm

510± 30mm

Verbindungsbox
(mit PTT)

Mikrofon­Stecker
2,5mm (Klinke)

Ohrhörer­Stecker
3,5mm (Klinke)

Serie werden erfüllt.
© ALAN Electronics GmbH - Daimlerstr.1 k - 63303 Dreieich - e-Mail: [e-mail]

Ersatzteile / Reparaturen: (+49) (0)6103 9481 22 - Fax (+49) (0)6103 9481 60
Techn. Beratungshotline: 0900-1234-222 (0.69 Euro/Minute aus dem deutschen Festnetz bzw. 1.49 Euro/ Minute aus deutschen
Mobilfunknetzen)

Die Hör- u. Srechgarnitur AE 38 S 2 passt mit seinen voneinander
getrennten Anschlüssen (Mikrofon 2,5mm / Hörkapsel 3,5mm Stereo­Klinkenstecker) an fast jedes PMR-Funkgerät bzw. Funkhandy,

Das AE 38 S2 wurde speziell für den harten Außeneinsatz entwickelt und
ist sehr robust. Durch die Kopplung gleich zweier Kehlkopfmikrofone wird
optimale Sprachübertragung auch bei sehr starkem Umgebungs­Geräuschpegel erreicht.

Bei diesem Headset gibt es 2 Sprechtasten (PTT = P

1. PTT in der Verbindungsbox

2. Fingersprechtaste mit Klettverschluss für ein Fingerband oder
zum Anbringen an der Kleidung.

Die ergonomisch geformte Ohrhörer-Halterung besteht aus einem
formbaren weichen Kunststoff, die Sie nach einer kurzen
Eingewöhnungsphase gar nicht mehr spüren werden.

Sämtliche Kabelverbindungen sind an den Gehäuseübergängen mit
einem robusten Knickschutz ausgestattet.

Durch die Stereoausführung des Klinkensteckers für die Hörkapsel kann
das AE 38 S2 sogar an Geräte (z.B.: Navigationsgeräte) angeschlossen
werden, die über einen Stereoausgang als 3,5mm Klinkenbuchse
verfügen, ohne dass es zu ungewollten Kurzschlüssen kommt.

Anschluss und Handhabung:

- schließen Sie Ihr Headset mit dem 3,5mm Klinkenstecker
(Ohrhörer) und dem 2,5mm Klinkenstecker (Mikrofon) an Ihr
Funkgerät an

- Die Hörerlautstärkel kann gerätebedingt unterschiedlich sein; bitte
benutzen Sie zunächst die kleinste Lautstärkeeinstellung und
drehen dann bei Bedarf lauter

- zum Senden eine der beiden Sprechtasten drücken. Eine
Freisprechfunktion (VOX) ist für dieses Headset nicht vorgesehen

- Der Abstand Mund – Mikrophon sollte nicht größer als 15cm sein

Für einige Alan- und Albrecht Funkgeräte mit einer gemeinsamen 2.5 mm
Stereobuchse ist unser Adapter 29254 erforderlich.

Entsorgungs- und Recycling-Hinweise

Für eine evtl. spätere Entsorgung defekter Teile beachten Sie
bitte, dass Elektronikgeräte nicht mehr über den normalen
Hausmüll entsorgt werden dürfen, sondern nur noch über die
kommunalen Sammelstellen. Durch die für Sie kostenlose
Abgabe bei den kommunalen Sammelstellen leisten Sie einen wichtigen
Beitrag zum Recycling wertvoller Rohstoffe.

Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum

Für unsere Zubehörprodukte gelten die europäischen Vorschriften Bitte
wenden Sie sich bei Problemen unmittelbar an den Händler, bei dem Sie
das Gerät erworben haben. Der Händler wird Ihr Gerät entweder
reparieren, austauschen, oder an die zuständige Serviceadresse
weiterleiten. Im Zweifelsfall wenden Sie sich bitte an unseren Service.
Falls Sie Ihr Gerät einschicken, fügen Sie bitte eine Kopie der
Kaufquittung bei und beschreiben Sie bitte den Fehler möglichst genau.
Bitte beachten Sie auch die Hinweise in den Bedienungsanleitungen der
Funkgeräte und auf unserem Internetserver www.service.alan­germany.de, so Sie auch alle Servicehinweise, techn. Unterlagen und
Gerätepapiere (incl. CE Erklärungen) finden.

CE-Konformität: Dieses Mikrofon-Hörersets entspricht den
Europäischen Direktiven und Normen für die Verwendung an
Funkanlagen. Die R&TTE Direktive, die EMV Direktive und
die LVD Direktive, sowie die EMV Normen der EN 301 489

ush To Talk):
