Alarma Genius G44 Advanced
• Modulo controlado por Micro-Procesador
• 2 Transmisores de 4 botones con LED de color Azul
• Aprendizaje de 4 Transmisores (Códigos)
• Frecuencia de Transmisión 370 Mhz (Anti Escáner)
• Pánico mediante el Transmisor
• Car Finder o Localizador mediante el Transmisor
• Armado y Desarmado Silencioso Mediante el Transmisor
• Armado y Desarmado Silencioso Programable
• Salida Negativa Canal 2 (Abre Baúl eléctrico)
• Salida Negativa Canal 3 Módulos Opcionales (Programable)
• Desarmado del sistema al abrir la baúl mediante el Transmisor (Canal 2)
• LED indicador de Tablero
• 2 Salida Positiva para el Destello de Luces con relee interno en el modulo

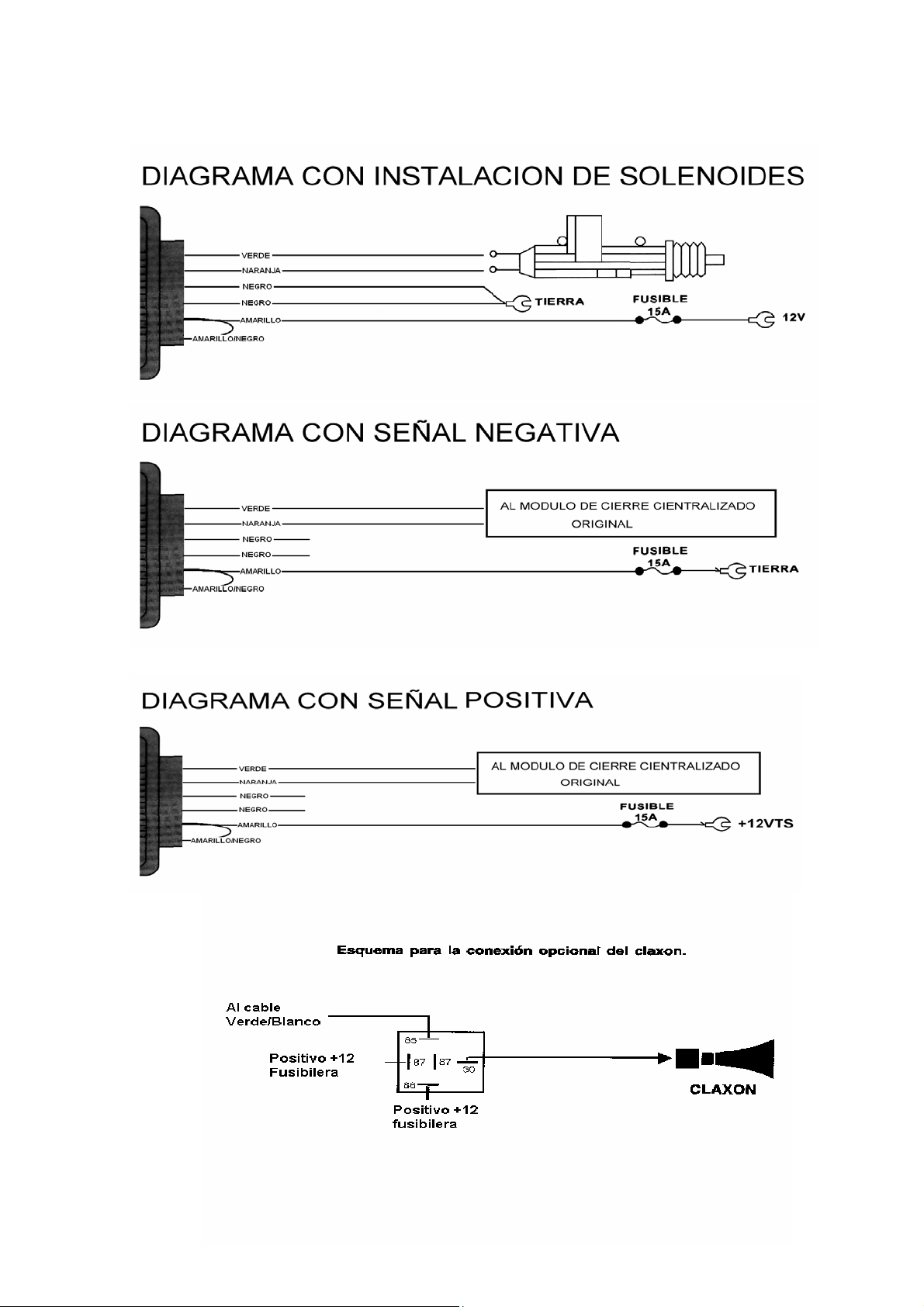

• Cierre Centralizado Universal
• Armado Automático (Programable)
• Cierre de los Seguros Eléctricos con el Armado Automático (Programable)
• Apertura y Cierre de los Seguros eléctricos con la Ignición (Programable)
• Apertura de seguros con sistemas
• Doble Pulso para la Apertura de los seguros eléctricos
• Tiempo de los seguros eléctricos programables 0,8 seg. – 4 seg.
• Rearmado Automático (Desarmado Accidental) (Programable)
• Cierre de los Seguros con el Rearmado Automático (Programables)
• Sensor de Impacto con Pre-aviso Excluible por el Transmisor
• Línea de Pulsadores Originales Positivos (Ford, etc.)
• Línea de Pulsadores Originales Negativos (GM, Toyota, etc.)
• Línea de Pulsadores de Baúl y Capo (Negativo)
• Sirena Electrónica de 120 dba
• Modo Valet (Mediante el botón reset)
• Cableado Identificado con colores
• Fusibles de Protección incorporado al Cableado
• Antiasalto mediante El Transmisor (Programable)
• Antiasalto por Apertura de Puerta (Opcional)
• Antiasalto Especial mediante el swiche de Ignición (Programable)
• Antiasalto por Presencia (Transmisor Adicional) (Programable)
• Aviso Luminoso al Activarse el Antiasalto
• Aviso Acústico al Activarse el Antiasalto (Programable)
• Salida Negativa con el armado, para el corta corriente
• Segundo Corta Corriente (Programable)
• Salida Negativa temporizada para Módulos Alza vidrios (Programable)
• Exclusión de Zonas Defectuosas
• Claxon Intermitente (Programable)
• Dome Light (Programable)
• Programación de funciones por medio de software
• Desarmado manual mediante código PIN de seguridad (Programable)
• Memoria del ultimo estado del sistema
Genius G44 Advanced
Introducción.
Agradecemos el haber adquirido para su vehículo nuestro sistema de seguridad. Lea bien
el manual de uso del sistema principalmente las funciones del transmisor, el swiche valet
y el LED indicador del tablero.
El Transmisor.
Cada transmisor viene asignado con un código diferente, el sistema de alarma esta
programado de fábrica con 2 códigos (2 transmisores), usted puede programar un
máximo de 4 códigos (4 transmisores). El transmisor posee 4 botones I, II, III, IV.
El sistema esta pre-programado con una rutina de trabajo con cada botón del transmisor.
Trabaja con la siguiente Configuración:
Con el swiche de ignición en OFF
Botón 1- Arma el sistema de alarma. – Car Finder
Botón 2 - Desarma el sistema de alarma
Botón 4 - Canal 2 Abre baúl eléctrica
Botones 1 y 2 simultáneos – Pánico
Botones 3 y 4 simultáneos – Canal 3
Botón 1 y luego el botón 2 – Exclusión del Sensor de impacto
Botón 3 y luego el Botón 1 – Arma en Silencioso
Botón 3 y luego el Botón 2 – Desarma en Silencioso
Con el swiche de ignición en ON
Botón 1 - Cierra Seguros Eléctricos
Botón 2 - Abre Seguros Eléctricos
Botón 3 - Antiasalto
Botón 4 - Canal 2 Abre baúl eléctrica
Botones 1 y 2 simultáneos – Pánico
Botones 3 y 4 simultáneos – Canal 3
Botón Reset.
Transmisor Opcional
Antiasalto de Presencia
El Botón Reset es utilizado como prevención opcional para el Armado Automático, el
Antiasalto por ignición, para ingresar al Modo Valet en el caso de hacerle
mantenimiento al vehículo, llevar el vehículo al auto lavado, taller mecánico, parquero
en un restaurante, etc. El botón reset es además usado con la ignición del encendido para
desarmar el sistema de alarma cuando el transmisor se encuentre inoperable (dañado,
pilas agotadas o extraviado). El botón reset es utilizado para programar las funciones del
sistema de alarma y para memorizar nuevos transmisores.
LED indicador del tablero.
Mediante el LED indicador instalado en el tablero, le informa de las 7 diferentes
condiciones que se encuentra el sistema de alarma.
Funciones del Transmisor
Botón 1 Arma / Cierra seguros
Con el swiche de ignición en OFF
Presione y suelte el botón I para Armar el sistema de alarma.
Si presiona el botón 2 dentro de los primeros 3 segundos después de haber Armado el
sistema de alarma, se excluye el Sensor de Impacto.
Con el swiche de ignición en ON
Presione y suelte y Cierran los seguros eléctricos
Botón 2 Desarma / Abre Seguros
Con el swiche de ignición en OFF
Presione y suelte el botón II para Desarmar el sistema de alarma y abrirá los seguros
eléctricos, presione nuevamente y enviara el segundo pulso para abrir los seguros
eléctricos
Con el swiche de ignición en ON
Presione y suelte y abre los seguros eléctricos
Botón 3 Antiasalto
Presione el botón III para activar el Antiasalto por transmisor. También es utilizado en
conjunto con los botones I y II para Armar y Desarmar en silencioso.
Botón 4 Canal 2 / Canal 3
Presione por 3 segundos el botón IV y activara el canal 2, el cual es utilizado para abrir
el baúl eléctrico del vehículo.
Presione los botones III y IV simultáneos y activara el canal 3, (Ver programación del
canal 3)
Botón 1 y 2 simultáneos. Pánico
Presione y mantenga presionados por 3 segundos los botones I y II, activara el modo
Pánico.
Botón 3 y luego el Botón 1 Armado Silencioso
Con el swiche de ignición en OFF
Presione y suelte primero el botón III y luego presione y suelte el botón I, el sistema se
armará en modo silencioso, solo se obtendrá el aviso luminoso de Armado
Botón 3 y luego el Botón 2 Desarmado Silencioso
Con el sistema de alarma Armado
Presione y suelte primero el botón III y luego presione y suelte el botón II, el sistema se
Desarmará en modo silencioso, solo se obtendrá el aviso luminoso de Desarmado
Botones 3 y 4 simultáneos Canal 3
Presionado juntos los botones III y VI por 3 segundos activamos la salida del canal 3
Códigos de Seguridad en el Transmisor.
Cada sistema posee 2 transmisores pre-asignados, usted puede asignar hasta 4
transmisores. Cada transmisor posee un código único (código invisible) no habrá otro
transmisor con el código igual al suyo, de hecho en la fabrica se programan los
microprocesadores de los transmisores de uno en uno evitando que los códigos se
dupliquen.
Armado del sistema de alarma.
El Armado del sistema de alarma podrá ser obtenida mediare 2 métodos.
1. El primero mediante el botón I del transmisor, donde es necesario que el swiche
de ignición se encuentre en la posición de OFF y el sistema no se encuentre en el
modo Valet.
2. El segundo en mediante el Armado automático, la cual se obtiene al pasar el
swiche de ignición a la posición de ON a OFF y luego abrir y cerrar una puerta. El
sistema se Armará Automático 30 segundos después de haber cerrado la ultima
puerta, esta función es programable ver tabla de programación de funciones.
Armado de sistema de alarma utilizando el Transmisor.
El sistema de alarma siempre podrá ser armado mediante el transmisor con la condición
de que el swiche de ignición se encuentre en la posición de OFF y el sistema no se
encuentre en el modo Valet.
Para armar el sistema de alarma después de salir del vehículo y haber cerrado bien todas
las puertas, simplemente presione y suelte el botón I del transmisor 1 vez , las luces
darán 1 destello, la sirena dará 1 sonido y el LED indicador del tablero comenzara a
titilar lentamente confirmando que el sistema se encuentra armado, si los seguros
eléctricos están conectados al sistema de alarma, los seguros eléctricos se cierran, el
Corta corriente será activado evitando que el vehículo pueda ser utilizado, pasado los
tres segundos el sistema pasa a la modalidad de espera de un intento de hurto
Exclusión de zonas defectuosas.
Al armar el sistema de alarma y alguna zona se encuentre defectuosa, la sirena emitirá 3
sonidos y las luces darán 3 destellos simultáneos, indicándole que una zona se encuentra
defectuosa, cuando esto ocurra la zona defectuosa será excluida automáticamente y el
vehículo quedara protegido con el resto de las zonas, por ejemplo si la baúl se encuentra
mal cerrada en el momento de haber armado el sistema de alarma por el transmisor, la
sirena emitirá 3 sonidos y las luces 3 destellos indicándole que hay una puerta mal
cerrada y excluirá los sensores de esa zona. La zona defectuosa será nuevamente
incorporada a la protección 3 segundos después de haber corregido la falla ósea después
de haber cerrado bien el baúl.
Exclusión del Sensor de impacto mediante el transmisor.
Al armar el sistema de alarma, el Sensor de impacto podar ser excluido, presione el
botón No. I del transmisor para armar y dentro de los 3 primeros segundos presione el
botón No. II del transmisor, la sirena confirmara con 1 sonido la exclusión del Sensor de
impacto. Esta función se hace necesaria cuando se deja el vehículo en una zona
transitada por vehículos pesados o cuando se encuentre una persona dentro del vehículo.
Al desarmar el sistema de alarma el Sensor de impacto vuelve a ser incorporado en el
sistema de protección e incorporándolo en la siguiente armado.
Armado Automática (Programable)
El sistema de alarma se armara automático después de haber cerrado la última puerta
con el swiche de ignición en la posición de OFF. Una vez que se cierre la ultima puerta,
las luces darán 1 destello, la sirena emitirá 1 sonido y el LED indicador del tablero
comenzara a titilar rápidamente indicándole el inicio del armado del modo Automático,
pasados los 30 segundos, después de haber cerrado la ultima puerta, la sirena emitirá 1
sonido y el LED indicador del tablero comenzara a titilar lentamente, confirmando el
armado completo del sistema de alarma, si los seguros eléctricos están conectados y
programados, los seguros eléctricos se cerraran.
Si durante los primeros 30 segundos antes de armarse el sistema de alarma una puerta es
abierta, el armado automático pasara en modo de espera, al cerrar la puerta se reinicia y
se reiniciara nuevamente el tiempo de espera de los 30 segundos. El armado automático
quedara excluido con el sistema en modo Vale.
Nota: Para evitar molestias al momento de abandonar el vehículo, cerciorase de retirar la
llave del swiche de encendido, ya que el sistema de alarma al armarse en automático
podría cerrar los seguros eléctricos impidiendo que usted pueda ingresar nuevamente al
vehículo.
Sistema de Alarma Armado y Activado.
Cuando el sistema de alarma se encuentra armado el LED indicador del tablero titila
lentamente, si una puerta es abierta, la sirena comenzara a sonar y las luces a destellar
durante 30 segundos , si la puerta permanece abierta pasados los 30 segundos la sirena
seguirá sonando y las luces detallando durante 3 minutos, pasado los 3 minutos el
sistema de alarma excluye los sensores de las puertas protegiendo el vehículo con el
resto de lo sensores, si la puerta es cerrada antes de los primeros 30 segundos después de
comenzar a sonar la sirena, la sirena se silenciara a los 30 segundos y las luces dejan de
destellar.
Si al desarmar el sistema de alarma, la sirena emitiera 4 sonidos y las luces 4 destellos,
esto le indicara que el vehículo sufrió un intento de hurto, el LED indicador del tablero
seguirá titilando hasta que pase el swiche de ignición a la posición de ON, por favor
revise bien el vehículo.
Desarmado del sistema de Alarma
Cuando el sistema de alarma se encuentra armado, presione y suelte el botón No. II del
transmisor, la sirena emitirá 2 sonidos y las luces 2 destellos indicándole el desarmado
del sistema de alarma, el corta corriente se desactivara, el LED indicador del tablero se
apagara, si los seguros eléctricos están conectados, los seguros se abrirán, si presiona
nuevamente el botón II el sistema enviara el segundo pulso de apertura de seguros
eléctricos.
Armado Silencioso.
Primero presione y suelte el botón III y luego presione y suelte el botón I del transmisor
para armar el sistema de alarma en modo silencioso, el sistema de alarma se armara sin
que la sirena suene. Al armar en silencioso y el vehículo posee una puerta abierta o mal
cerrada, la sirena emitirá los correspondientes avisos de alerta informándole con 3
sonidos de la sirena.
Desarmado Silencioso
Primero presione y suelte el botón III y luego presione y suelte el botón II del transmisor
para desarmar el sistema de alarma en modo silencioso, el sistema se desarmara sin que
la sirena suene. Al desarmar en silencioso y el vehículo sufrió un intento de hurto, la
sirena emitirá los correspondientes avisos de alerta informándole con 3 sonidos de la
sirena.
Re-armado Automático o Desarmado Accidenta
Esta función esta programada en la memoria del sistema de alarma como una función
preventiva, caso que se hace necesario cuando usted desarma el sistema de alarma
mediante el transmisor y no ha ingresado al vehículo y pasado el swiche de ignición a la
posición de ON, el LED indicador del tablero comenzara a titilar rápidamente, pasados
los 90 segundos el sistema de alarma se arma nuevamente confirmando con 1 sonido de
la sirena y 1 destello de las luces, si la función 15 esta programada en ON, los seguros
eléctrico se cierran, protegiendo nuevamente el vehículo hasta que usted lo desarme
nuevamente.
.
.
l.
Car Finder o Localizador
El Car Finder fue diseñado como una función de localización del vehículo para poder
ubicarlo en aquellos casos cuando no recordamos el lugar donde lo parqueamos en un
estacionamiento, con el sistema de alarma armado, presione y suelte el botón I del
transmisor, inmediatamente la sirena emitirá 1 sonido y las luces darán 5 destellos
indicándole la ubicación del vehículo.
Modo Pánico
Presione y simultáneos los botones I y II del transmisor y activara el modo pánico, la
sirena comenzara a sonar y las luces del vehículo a encender y apagar, para desactivar
presione y suelte el botón II del transmisor.
Abre Baúl Eléctrico. (Canal 2)
En la programación del Sistema de alarma se diseño un canal de transmisión el cual
podrá ser utilizada para abrir la baúl eléctrica del vehículo mediante el transmisor,
presione el botón IV del transmisor por 3 segundos y suelte, inmediatamente la baúl se
abrirá, si el sistema de alarma se encuentra armado, no será necesario desarmar el
sistema de alarma y luego abrir el baúl, simplemente presione el botón IV, el sistema de
alarma se desarmará y abrirá el baúl, así a usted se le evitara la molestia de que la sirena
comience a sonar al abrir el baúl por medio del transmisor
Antiasalto por Puertas
Con el swiche de ignición en la posición de ON, usted abre y cierra la puerta del
conductor, el LED indicador del tablero comenzará a titilar, las luces darán 2 destellos
indicándole la activación del Antiasalto, si el aviso acústico esta programado la sirena
confirmara con 2 sonidos. Para que el Antiasalto por puerta funcione se debe conectar el
cable del antiasalto por puerta a un pulsador negativo en la puerta del chofer.
Antiasalto por Transmisor
Esta función es utilizada para inmovilizar el vehículo en caso de emergencia
presionando el botón III del transmisor por 3 segundos mientras el motor del vehículo
este en marcha, las luces del vehículo darán 2 destellos, el LED indicador comenzara a
titilar indicando la activación del Antiasalto, si el aviso acústico esta programado la
sirena dará 2 sonidos. Esta función es programable (ver tabla de programación de
funciones)
Antiasalto Por Ignición
Esta función esta en el software del la memoria para activar el antiasalto
automáticamente cada vez que se coloque el swiche de ignición de la posición de OFF a
la posición de ON sin necesidad de abrir una puerta o presionar el transmisor. Al pasar
el swiche de ignición a la posición de ON el LED indicador del tablero comenzara a
titilar, las luces del vehículo darán 2 destellos, si el aviso acústico esta programado, la
sirena emitirá 2 sonidos, Esta función es programable (ver tabla de programación)
.
Antiasalto de Presencia (Necesario Trasmisor Adicional)
Esta función es utilizada para inmovilizar el vehículo en caso de emergencia
simplemente alejando el transmisor de presencia adicional mientras el motor del
vehículo este en marcha, al cabo de 60 segundos después de desaparecer la señal, las
luces del vehículo darán 2 destellos, el LED indicador comenzara a titilar indicando la
activación del antiasalto, si el aviso acústico esta programado, la sirena dará 2 sonidos.
Esta función es programable (ver tabla de programación de funciones)
Para que el antiasalto de presencia funcione, se deberá adquirir el Transmisor de
presencia adicional. Programarlo en la memoria del sistema y habilitar la función en la
tabla de funciones
Antiasalto Activado
Tan pronto el sistema de alarma entre en modo de antiasalto las luces del vehículo darán
2 destellos, si la función 13 esta activada, la sirena emitirá 2 sonidos, LED indicador
comenzara a titilar lentamente, pasados los 30 segundos las luces comenzaran a destellar
y la sirena a sonar intermitente, pasados los 15 segundos después de haber comenzado a
sonar la sirena intermitente si la función 14 esta programada se activa el corta corriente
en forma intermitente produciendo una falla en el motor, luego de 15 segundos se
activara el corte de corriente constante apagando el motor del vehículo y cerrando los
seguros eléctricos, comenzara a sonar la sirena corrida.
Deshabilitacion / Desactivación de los Antiasaltos
Para Deshabilitar el antiasalto antes de que comience a sonar la sirena corrida los 6
tonos o antes de los 60 segundos después de haberse activado el antiasalto, presione y
suelte el botón reset 1 vez.
Para Desactivar el antiasalto después de haber comenzado a sonar la sirena corrida los 6
tonos o pasados los 60 segundos después de haberse activado, mantenga o pase el
swiche de ignición a la posición de ON, presione el botón reset la cantidad de veces
como lo indique el código de seguridad (de fabrica es 1) y espere 3 segundos, tiempo de
espera de confirmación que el código introducido es el correcto.
Modo Valet y Botón Reset
El Modo Valet fue diseñado para deshabilitar el sistema de alarma cuando sea requerido,
ejemplo cuando usted necesite deja el vehículo en un estacionamiento, hacerle
mantenimiento, etc. Para obtener el modo vale se hace necesario que el sistema de
alarma se encuentre desarmado, pase el swiche de ignición en la posición de ON,
presione por 3 segundos el botón reset, al activar el modo vale el LED indicador del
tablero pasara a encendido constante.
Cuando el sistema de alarma se encuentre en el modo valet serán excluidos los cortes de
corriente (antiasaltos) y el sistema de alarma sonora, solo se obtendrá las funciones de
Car Finder, pánico por transmisor, la apertura y cierre de los seguros eléctricos, la salida
del canal 2 (abre baúl eléctrico) y la salida del canal 3 (módulos alza vidrio, etc.)
Para salir del modo valet, simplemente con el swiche de ignición en ON presione y
suelte 1 vez el botón reset, el LED indicador se apagar indicándole la desactivación del
modo valet.
Desarmado del sistema mediante el botón reset
En el caso de que el transmisor se extravíe, se dañe o se le agote la batería, usted podrá
desarmar el sistema mediante el botón reset.
Primero. Con el sistema de seguridad armado, abra la puerta del chofer, la sirena
comenzara a sonar.
Segundo, pase el swiche de ignición a la posición de ON, antes de los 10 segundos
presione el botón reset la cantidad de veces asignadas en el código de seguridad (de
fabrica es 1) la sirena continuara sonando por 3 segundos y si el código de seguridad es
correcto el sistema se desarma.
Mediante el botón reset usted podrá programar nuevos transmisores o cambiar la
programación de las funciones.
LED indicador del tablero
El LED indicador del tablero esta diseñado para darle un aviso luminoso del estado en
que se encuentra el sistema de alarma, adicionalmente le advierte si el vehículo tuvo un
intento de hurto, el LED indicador del tablero normalmente debe ser instalado en el
tablero donde se pueda visualizar fácilmente.
El LED le indicara en 7 diferentes manera la condición en que se encuentra el sistema
de alarma.
1. LED apagado
2. LED encendido constante
3. LED Titila Lento
4. LED Titilas rápido
armado Automático.
5. LED titila 2 destellos con pausa
apertura del baúl o capo.
6. LED Titila 3 destellos con pausa
apertura de las Puertas.
7. LED Titila 4 destellos con pausa
de los Módulos opcionales.
Confirmación mediante la sirena y las luces
Mediante la sirena electrónica y las luces del vehículo el sistema de seguridad le indicara
los distintitos eventos asociados con la protección del vehículo.
1 Sonido de la sirena y 1 destello de luz le indicara el armado del sistema de alarma.
1 Sonido de sirena después de haber armado el sistema de seguridad y dentro de
primeros 3 segundos le indicara la exclusión del Sensor de impacto.
1 Sonido de la sirena al pasar el swiche de ignición a la posición de OFF le indica
que el sistema se encuentra en el modo valet
2 Sonidos de la sirena y 2 destellos de luces, confirman el desarmado del sistema de
seguridad.
Sirena suena constante y las luces destellan, el vehículo sufre un intento de hurto
4 sonidos de la sirena y 4 destellos de luces al desarmar el sistema de seguridad le
indica que el vehículo sufrió un intento de hurto.
Sonido de la sirena intermitente por 2 segundos, aviso de impacto leve en el vehículo.
: El sistema de alarma se encuentra desarmado.
. El sistema de alarma se encuentra el Modo Valet.
. El sistema de alarma se encuentra armado.
. 30 seg. Aviso de Armado automático, 90 seg. Aviso Re-
. El vehículo sufrió un intento de hurto por
. El vehículo sufrió un intento de hurto por
. El vehículo sufrió un intento de hurto por medio
.
Preaviso del Sensor de impacto.
El Sensor de impacto esta diseñado para indicarle mediante la sirena si el vehículo
sufrió un impacto leve o fuerte, si el impacto es leve la sirena sonara intermitente por
2 segundos si el impacto es fuerte las sirena sonara por 30 segundos.
Exclusión de falsas alarmas.
El sistema de seguridad esta diseñado y programado para sonar la sirena un periodo
de 30 segundo, en el caso de haber algún intento de hurto el cual haga que la sirena
suene un periodo mayor a los 30 segundos, al llegar a los 3 minutos de sonar la sirena
automáticamente el sistema de seguridad silencia la sirena y excluye el Sensor de la
zona activada, protegiendo el vehículo con el resto de los sensores, función que
también se aplica para el Sensor de impacto con 10 disparos continuos de Pre-aviso.
Programación de funciones
El micro-procesador de la alarma esta diseñado para que las funciones del sistema de
seguridad sean programadas directamente a la memoria, usted podrá programar 16
funciones distintas.
Método para ingresar a la memoria de las funciones para poder programar.
El sistema de seguridad posee 16 funciones programables los cuales usted puede
cambiar.
Siga los siguientes pasos para ingresar a la memoria de programación:
1. Pase el swiche de ignición de la posición de ON a OFF.
2. Dentro de los primeros 7 segundos después de haber pasado el swiche de ignición
a OFF, presione y suelte 5 veces el botón reset.
3. Las luces se encenderá y la sirena dará 1 sonido indicándole que entro en el modo
de programación de funciones, usted tiene 10 segundos para seleccionar la
función que desee programar, si dentro de los 10 primeros segundos no ingresa
ninguna función a programar, el equipo sale del modo de programación.
4. Dentro de los primeros 10 segundos, presione y suelte el botón reset la cantidad
de veces correspondiente al número de la función que usted desea programar, la
sirena le confirmara con la misma cantidad de tonos como la cantidad de veces
que usted presiono el botón reset, Ejemplo. usted desea programar el cierre de los
seguros eléctricos con el armado automático, presione el botón reset 2 veces, la
sirena responderá con 2 sonidos.
5. Para activar una función después de haber seleccionado la función presione el
botón I del transmisor, la sirena confirmara con 1 tono la activación de la función
y el LED indicador del tablero encenderá fijo, para desactivar la función presione
el botón II del transmisor la sirena confirmara con 2 sonidos la desactivación de la
función seleccionada y el LED del tablero se apagara. Usted tiene 10 segundos
para activar o desactivar la función si durante este periodo usted no ingresa
ninguna actividad el sistema sale automáticamente del modo de programación
confirmando 5 sonidos de la sirena y las luces se apagan.
.
6. Si usted necesita programar otra función repita los pasos 4 y 5 para activar o
desactivar otra función.
7. Para salir del modo de programación espere 10 segundos o pase el swiche de
ignición a la posición de ON, la sirena confirmara con 5 sonidos y las luces se
apagan la salida del modo de programación.
Funciones Programables.
Función Descripción De
Fabrica
1 Armado Automática OFF ON OFF
2 Cierre de Seguros con el Armado
Automática
3 Cierre seguros con ignición ON ON OFF
4 Apertura de seguros con ignición ON ON OFF
5 Rearmado Automático ON ON OFF
6 Armado y Desarmado Acústico ON ON OFF
7 Exclusión de falsas Alarmas OFF ON OFF
8 Antiasalto Por Transmisor OFF ON OFF
9 Retardo línea de pulsadores por
Luz de Cortesía
10 Antiasalto Por ignición OFF ON OFF
11 Tipo del Pulso del Canal 3 A Ver
12 Claxon Intermitente (Corneta) D Ver
13 Aviso Acústico de la Activación
del Antiasalto
14 Falla del motor durante la segunda
fase del antiasalto
15 Cierre de seguros con el
RearmadoAutomatico
16 Antiasalto de Presencia
(Transmisor Adicional)
Programación del Tiempo de los seguros Eléctricos.
El tiempo de los seguros eléctricos de fábrica viene para 0.8 segundos, el tiempo
puede alargarse a 4 segundos cortando el puente No.1 localizado al lado derecho
del conector del Sensor de impacto
Doble Pulso de Apertura de seguros eléctricos.
El sistema de alarma ya viene programado de fábrica con la función de apertura de
seguros eléctricos para vehículos con doble pulso, presione el botón II del transmisor
para desarmar el sistema de alarma, el sistema enviara el primer pulso de apertura,
presione nuevamente el botón II del transmisor y enviara el segundo pulso de apertura
de seguros eléctricos.
OFF ON OFF
OFF ON OFF
OFF ON OFF
OFF ON OFF
ON ON OFF
OFF ON OFF
Botón I Botón II
Programación
Programación
Programación y Funciones del Canal 3
El canal 3 del sistema de alarma es completamente independiente del canal 2 abre baúl
eléctrico, este fue diseñado para ser utilizado presionando los botones III y IV
simultáneos del transmisor, se podrá utilizar para activar módulos opcionales tales como
Modulo de encendido del vehículo, Modulo Alza vidrio eléctrico, Etc.
El canal 3 posee tres (3) tipo de señal (Pulso, Constante y Fijo) los cuales se pueden
programar pero solo uno de los 3 puede ser elegido.
A. Pulso
transmisor, y obtendrá un pulso, si mantiene los Botones presionados el pulso solo
será de 25 segundos o hasta que deje de presionar los Botones
B. Constante
transmisor, obtendrá un pulso Constante por el canal 3 presione y suelte
nuevamente los botones III y VI simultáneos y Desactiva el pulso del canal 3
C. Fijo:
transmisor, y obtendrá un pulso constante de 30 segundos por el canal 3
Las funciones son seleccionables en la tabla de programación mediante la función 11 de
las funciones programables.
Programación de la función del canal 3:
A. Pulso
B. Constante
C. Fijo
Claxon Intermitente
La función del Claxon intermitente puede ser programada con 4 diferentes funciones
pero solo una de ellas puede ser elegida:
A. Dome Light
alarma y encienden intermitente al sonar la sirena ya sea por pánico o por intento
de hurto.
B. Corta Corriente
cual puede ser utilizado para un segundo corta corriente o para activar sensores
adicionales.
C. Alza vidrio Eléctrico
segundos el cual puede ser utilizado para activar un modulo opcional de alza
vidrio eléctrico.
D. Claxon Intermitente
sistema de alarma se dispare por intento de hurto y dará 1 sonido al armar el
sistema de alarma y 2 sonidos al desarmar el sistema de alarma, funcionara en
conjunto con las funciones de la salida de la sirena (independiente)
: Presione por 3 segundos y suelte los botones III y IV simultáneos del
: Presione por 3 segundos y suelte los botones III y IV simultáneos del
Presione por 3 segundos y suelte los botones III y VI simultáneos del
……: Presione el botón I la sirena confirma con 1 sonido
.: Presione el botón II la sirena confirma con 2 sonidos
……..: Presione el botón III la sirena confirma con 3 sonidos.
.
, Enciende las luces internas del vehículo al desarmar el sistema de
, Al armar el sistema de alarma mantiene un pulso constante el
. Al armar el sistema de alarma envía un pulso de 30
. Sonara en intermitencia el claxon del vehiculo cuando el
Programación de la función del Claxon Intermitente:
A. Dome Light
sonido.
B. Corta Corriente
sonidos
C. Alza vidrio Eléctrico
sonidos
D. Claxon Intermitente..
sonidos.
Programación y Memorización de Transmisores y Transmisor de Presencia
El sistema de alarma esta diseñado para memorizar hasta 4 transmisores diferentes,
precaución cada vez que usted programe un transmisor, el sistema de alarma borra de la
memoria los transmisores anteriores, programe todos los transmisores en el mismo
momento, ya que mediante esta función de borrado usted podrá borrar de la memoria
cualquier transmisor que se le haya extraviado simplemente programado nuevamente el
transmisor o los transmisores que usted posea. El transmisor de pre4sencia deberá ser el
ultimo en memorizarse
Para ingresar a la memoria y así poder programar los transmisores, siga los siguientes
pasos:
1. Pase el swiche de ignición a la posición de ON
2. Dentro de los primeros 5 segundos después de haber pasado el swiche de ignición
a la posición de ON, presione y suelte 5 veces el botón reset, la sirena confirmara
con un sonido largo, usted tiene 10 segundos para comenzar a ingresar los
transmisores, si no ingresa ningún transmisor antes de los 10 segundos o pasa el
swiche de ignición a la posición de OFF, el sistema saldrá automáticamente del
modo de aprendizaje de transmisores y la sirena le confirmara con 2 sonidos y la
memoria de los transmisores no será borrada.
3. Presione y suelte el Botón I del transmisor a programar, la sirena confirmara con 1
sonido la memorización del transmisor, desde ese momento los transmisores
viejos son borrados.
4. Si desea programar un segundo transmisor repita el paso 3 donde la sirena le
confirmara con 2 sonidos la memorización del segundo transmisor y con 3
sonidos el tercero con el cuarto cierra la programación.
5. Pase el swiche de ignición a la posición de OFF o espere 10 segundos y el sistema
de alarma cierra y sale del modo de aprendizaje de transmisores, la sirena
confirmara con 2 sonidos.
6. Si el antiasalto por ignición se encuentra activado, coloque el sistema en modo
valet y siga los pasos del 1 al 5.
7. Para programar el transmisor adicional del antiasalto por alejamiento programe en
la memoria primero los transmisores de la alarma y de ultimo programe el
transmisor adicional encienda el transmisor y lo apaga el sistema confirmara con
varios sonidos la memorización del transmisor
………………..: Presione el botón I la sirena confirmara con 1
……………...: Presione El botón II la sirena confirmara con 2
……….: Presione el Botón III la sirena confirmara con 3
………..: Presione el botón IV la sirena confirmara con 4
.
Código de Seguridad
De Fábrica el Código de seguridad asignado es 1
Usted podrá desarmar el sistema de alarma y desactivar el Antiasalto mediante el swiche
de ignición e introduciendo el Código de seguridad por medio el botón reset.
Usted podrá cambiar el código de seguridad mediante el siguiente Procedimiento:
1. Pase el swiche de ignición de la posición de OFF a ON 3 veces y a la tercera
déjela en OFF en un tiempo no mayor a 7 segundos.
2. La sirena emitirá un sonido y las luces quedaran encendidas, el sistema ingreso en
programación del código PIN.
3. Presione y suelte el botón reset la cantidad de veces del nuevo código que usted
desee ingresar entre 1 y 9.
4. La sirena confirmara con la misma cantidad de sonido al numero del nuevo
código PIN y cierra la programación.
Por favor anote y guarde el número del nuevo código de seguridad ya que será requerida
para desarmar el sistema de alarma en caso de emergencia o para desactivar el antiasalto.
Funciones de los Cables de instalación
Naranja Salida Negativa de 250ma para el Corta Corriente
Azul Línea de Pulsadores Negativos para el Baúl y el Copo
Negro/Blanco Salida Negativa de 250ma para el relee del Claxon
Marrón/Blanco Salida Negativa de 250ma para el relee del Canal 3
Gris Salida Negativa de 250ma. Para el relee del Canal 2
Marrón Salida Positiva para la Sirena Electrónica
Verde Línea de Pulsadores Negativos de Puertas
Violeta Línea de Pulsadores Positivos de Puertas
Azul/Blanco Línea de Pulsador Negativo para Antiasalto por puertas
Verde Cierra Seguros Eléctricos (30)
Naranja Abre Seguros Eléctricos (30)
Negro (1) Constantemente Cerrado Cierra (87ª)
Negro (2) Constantemente Cerrado Abre (87ª)
Amarillo Constantemente Abierto Cierra (87)
Amari/Negro Constantemente Abierto Abre (87)
Blanco (1) Salida Positiva para el Blinker de Luces Izquierdo
Blanco (2) Salida Positiva para el Blinker de Luces Derecho
Rojo Alimentación Positiva 12Vts (Directo de la Batería)
Amarillo Alimentación Positiva 12Vts al pasar el Swiche de Ignición a ON
Negro Alimentación Negativa (Conecte Directamente al Chasis Carrocería)
.
DIAGRAMA DE INSTALACION
+
-
CIERRA COMUN / 30
ABRE COMUN / 30
CIERRA (CERRADO) / 87A
ABRE (CERRADO) / 87A
CIERRA (ABIERTO) / 87
ABRE (ABIERTO) / 87
BOTON RESET
Loading...
