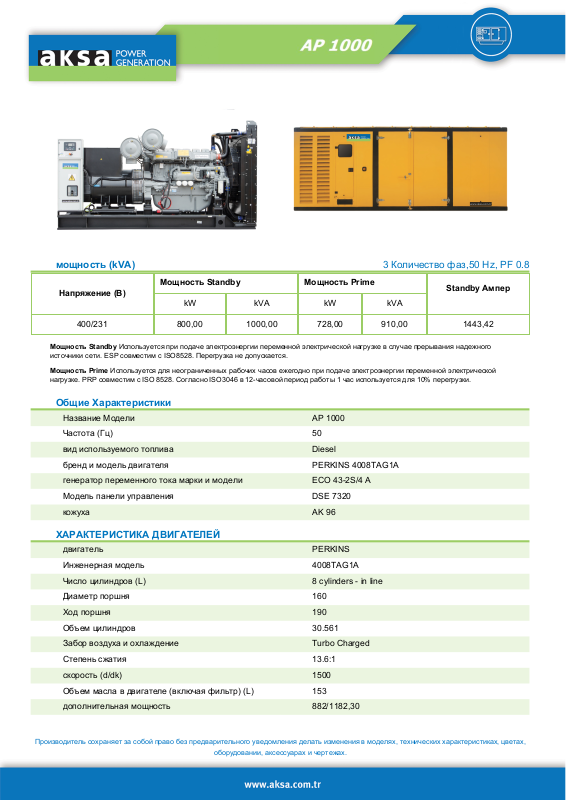

мощность (kVA) 3Количествофаз,50Hz,PF0.8

Мощность Standby Мощность Prime

Напряжение (В)

kW kVA kW kVA

400/231 800,00 1000,00 728,00 910,00 1443,42

Мощность StandbyИспользуетсяприподачеэлектроэнергиипеременнойэлектрическойнагрузкевслучаепрерываниянадежного источникисети.ESPсовместимсISO8528.Перегрузканедопускается.

Мощность PrimeИспользуетсядлянеограниченныхрабочихчасовежегодноприподачеэлектроэнергиипеременнойэлектрической нагрузке.PRPсовместимсISO8528.СогласноISO3046в12-часовойпериодработы1часиспользуетсядля10%перегрузки.

Standby Ампер

Общие Характеристики

НазваниеМодели AP1000

Частота(Гц) 50

видиспользуемоготоплива Diesel

брендимодельдвигателя PERKINS4008TAG1A

генераторпеременноготокамаркиимодели ECO43-2S/4A

Модельпанелиуправления DSE7320

кожуха AK96



ХАРАКТЕРИСТИКА ДВИГАТЕЛЕЙ

двигатель PERKINS

Инженернаямодель 4008TAG1A

Числоцилиндров(L) 8cylinders-inline

Диаметрпоршня 160

Ходпоршня 190

Объемцилиндров 30.561

Заборвоздухаиохлаждение TurboCharged

Степеньсжатия 13.6:1

скорость(d/dk) 1500

Объеммаславдвигателе(включаяфильтр)(L) 153

дополнительнаямощность 882/1182,30

Производитель сохраняет за собой право без предварительного уведомления делать изменения в моделях, технических характеристиках, цветах,

оборудовании, аксессуарах и чертежах.

Page 2

Основнаямощность 805/1079,08

Количествоподогревателейблока 1

Мощностьподогревателяблока 3000

видиспользуемоготоплива Diesel

Топливнаясистемаитип Direct

ТипТНВД MEUI

Регуляторчастотывращениядвигателя Electronic

рабочеенапряжение 24Vdc

емкостьаккумулятора(Qty/Ah) 2x143

Зарядныйгенератор 55

Способохдаждения WaterCooled

Воздушныйпотоквентилятора(м3/мин) 1359.6

ОбъемОхлаждающейЖидкости(Толькос Двигателем/Радиатором)(л)

воздушныйфильтр DryType

Расходтопливапри100%нагрузке(л/ч) 195

Расходтопливапри75%нагрузке(л/ч) 143

Расходтопливапри50%нагрузке(л/ч) 98



ТИП АЛЬТЕРНАТОРА

Производитель MeccAlte

генераторпеременноготокамаркиимодели ECO43-2S/4A

Частота(Гц) 50

Мощность(кВА) 930

Напряжение(В)(V) 400

фаза 3

Регуляторнапряжения DSR

Системавозбуждения (+/-)1%

Классизоляции H

классзащиты IP23

Активнаямощность 0.8

Системаоповещениявес(кг.) 551

охлаждающийвоздух 90



Размеры ДГУ открытого типа (мм)

длина(mm) 4786

ширина(mm) 1973

высота(mm) 2205

Вес(Нефтьиводанет) 6670

Емкостьтопливногобака(L.) 1500



Размеры генератора кабины длина (мм.)

/133

оборудовании, аксессуарах и чертежах.

Page 3

длина(mm) 7500

ширина(mm) 2300

высота(mm) 2500

Вес(Нефтьиводанет) 10200

Емкостьтопливногобака(L.) 1500

##CANOPYIMAGE## ##CANOPYTABLE##

О продукте

Шумоизолирующиеизащищающиеотатмосферныхвоздействийпокрытиягенераторныхустановоккомпании АКСАудовлетворяютзвуковымтребованиямиобеспечиваютоптимальнуюзащитуотатмосферныхвоздействий. Специальноразработанныешумоизолирующиекожухиидеальноподходятдляоктрытойгенераторнойустановки дляобеспечениялегкогодоступаприсервисномигарантийномобслуживании,взаимозаменяемыекомпоненты позволяютвыполнитьремонтнаместе.Покрытиеспроектированотакимобразом,чтобыоптимизировать эффективностьохлаждениягенераторнойустановки.



Модель панели управления

управляющиймодуль DSE

контрольМодельмодуля DSE7320

коммуникационныепорты MODBUS

Кнопкинавигациименю1.

Кнопкапередачиисети2.

Индикаторыизмеренийисостоянияэксплуатациис

LCD

Сигнальныесветодиодынеисправностей4.

Кнопкапередачиигенератора5.

Светодиодысостояния6.

Кнопкавыборарежимаработы.7.

Приборы

Модульуправлениягенераторомиавтоматическогонаблюдениязанеисправностьюсетимодель7320,DSE

Электронноезарядноеустройство.

Предохранителидляцепейуправленияикнопкааварийнойостановки.

Строительство и Завершение

Устройстваустанавливаютсявкабинупанелиуправления,изготовленнойизлистовойстали.

Листоваястальпанелиуправленияпокрываетсяфосфатнымхимическимпокрытием,засчетчегоповерхность листастановитсяустойчивойккоррозии.

Врезультатепокрытияполиэфирнойкраскойипроцедурыобжигавпечикабинапанелиуправления окрашиваетсявысокоустойчивойкраской.

Доступкустройствамоченьпростзасчетоткиднойкрышкипанелиуправлениясзамком.

Установка

Панельуправлениямонтируетсянатерминальныймодульсвыходоммощностииликрепкиестальныеножкина рамегенераторногонабора.

Панельразмещаетсянауровнеглазнабоковуюсторонугенераторногонабора..

Блок Управления Генератором

Внашихгенераторныхнаборах220kVAиболеесистемауправленияDSE7320являетсястандартной.

Выполняетсяавтоматическийзапускиостановкагенераторныхнаборовсмодульным,газовымидизельным

оборудовании, аксессуарах и чертежах.

Page 4

двигателем.

Устройствобылоразработанотакимобразом,чтобыможнобылоотслеживатьчастотугенератора,напряжение, ток,давлениемоторногомасла,температуруохлаждающейводы,рабочиечасы,напряжениеаккумулятора, которыеотображаютсянаLCDдисплее.

Отслеживаетнапряжениеичастотусетииуправляетсистемойпередачимощности,засчетподключенномук немудополнительногогенераторногонабора.

Привозникновениивгенераторенеисправности,генераторавтоматическиостанавливается,исоответствующая неисправностьуказываетсянаLCDдисплеенапереднейпанелимодуля.

стандартные функции

Управлениемикропроцессором.

УдобноесчитываниеинформацииLCDиндикатором,132x64пикселей

ПрограммированиемодулячерезпереднююпанельилиPCилипрограммноеобеспечение.

Мембраннаяклавиатурасмягкимиклавишамиинавигацияменюс5кнопками.

ДистанционныйдоступчерезRS232,RS485иEthernetиполучениеотчетовпутемСМС.

Показнеисправности/события(50)вжурналерегистрацийсуказаниемдатыивремени.

Состояниенагрузкидвигателяснесколькимидатамиивременемипрограмматехническогообслуживания.

Кнопкиуправления:Стоп,Ручное,Автоматическое,Тест,Запуск,ВыключенияЗвука/ПроверкиЛампы.

ПередачаГенератору,передачаСети,НавигацияМеню.

Управлениенагревателемводымоторногоблока..

Измерительные приборы

двигатель

Оборотыдвигателя

Давлениемасла

Температураводы

Рабочеевремя

Напряжениеаккумулятора

Времятехобслуживаниядвигателя

генераторные

Напряжение(LL,LN)

Ток(L1L2L3)

Частота

Замыканиеназемлю

Последовательностьфаз

СЕТЬ

Напряжение(LL,LN)

Частота.

ПРЕДУПРЕЖДЕНИЕ

Неисправностьзарядногогенератора

Неисправностьостановки

оборудовании, аксессуарах и чертежах.

Page 5

Низкое/Высокоенапряжениеаккумулятора,температурадвигателя,скоростьдвигателя,частотадвигателя, напряжениегенератора.

Низкоедавлениемасла,уровнятоплива.

ПредупреждениеоперегрузкеkW

Неправильнаяпоследовательностьфаз

Предупреждениеопотересигналаскорости

ПредупреждениеECU.

СИГНАЛЫОСТАНОВКИ

Неисправностьзапуска

Аварийнаяостановка

Низкоедавлениемасла.

Высокая/Низкаятемператураводы

Низкое/Высокое,температурадвигателя,скоростьдвигателя,частотадвигателя,напряжениегенератора.

Датчикдавлениямасла

Направлениефаз

ЭЛЕКТРИЧЕСКОЕВКЛЮЧЕНИЕ

Перегрузкапотокугенератора

Замыканиеназемлю

Перегрузкапотокугенератора

Неправильнаяпоследовательностьфаз

Опционные особенности

ОстановкаприВысоком/Низкомуровнетоплива

СигнализацияприВысоком/Низкомуровнетоплива

МОДУЛИРАСШИРЕНИЯ

ДополнительныйLEDмодуль(2548)

Модульрелерасширения(2157)

Модульвводарасширения(2130)

Стандарты

Соответствиеэлектрическойбезопасности/EMC

ЭлектрическиерабочиеустройстваBSEN60950

ИсключениеЕМСSEN6100062

SEN6100064СтандартЭмиссииЕМС.

Статический аккумулятор Выпрямитель (зарядное устройство)

ЗарядноеустройствоаккумуляторапроизведеностехнологиейSMDиswitchingmode,иобладаетвысокой продуктивностью.

АккумуляторзаряжаетсявсоответствиискривойхарактеристикVI.

Выходустройствазащищеноткороткогозамыкания.

ЗарядноеустройствоProline1205/2405посравнениюслинейными(lineer)заряднымиустройствамиявляется болееэффективным,обладаетдлительнымсрокомслужбы,степеньвозникновениянеисправностейниже,легкое

оборудовании, аксессуарах и чертежах.

Page 6

иоченьнизкоерассеиваниетепла.

Доступенвыходнеисправностизарядки.

Защищенопротивобратногоподключенияполярностей.

Напряжениенавходе:198264V.Напряжениенавыходе:27,6Vили13,8V5A.



стандартные функции

-Watercooleddieselengine

-Radiatorwithmechanicalfan

-Protectivegrilleforrotatingandhotparts

-Electricstarterandchargealternator

-Startingbattery(withleadacid)includingrackandcables

-Enginecoolantheater

-Steelbaseframeandanti-vibrationisolators

-Spareexternalfueltank(openset)

-Flexiblefuelconnectionhoses

-Singlebearing,classHalternator

-Industrialexhaustsilencerandsteelbellowssuppliedseparately

-Staticbatterycharger

-Manualforapplicationandinstallation



Оборудование на Заказ

ENGINE

Fuel-WaterSeperatorFilter

Oilheater

ALTERNATOR

Anti-CondensationHeater

Oversizedalternator

Mainlinecircuitbreaker

CONTROLSYSTEM

Automaticsynchronisingandpowercontrolsystem(multigen-setParallel)

Transitionsynchronizationwithmains

Remoteannunciatorpanel

Remoterelayoutput

Alarmoutputrelays

Remotecommunicationwithmodem

Earthfault,singleset

ChargeAmmeter

TRANSFERSWITCH

Threeorfourpolecontactor

Threeorfourpolemotoroperatedcircuitbreaker

OTHERACCESSORIES

оборудовании, аксессуарах и чертежах.

Page 7

MainFuelTank

Automaticormanualfuelfillingsystem

Manualoildrainpump

Electricaloildrainpump

Lowandhighfuellevelalarm

Residentialsilencer

Enclosure:weaterprotectiveorsoundattenuated

Ductadapter(onradiator)

Inletandoutletmotorisedlouvers

Inletandoutletacousticbaffles

Toolkitformaintenance

1500/3000hoursmaintenancekit

Suppliedwithoilandcoolant-30°C


