WMS 80
Wireless Microphone Systems
Bedienungsanleitung
Inhalt
1. Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.1. Handheld System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.2. Bodypack System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.3. Empfohlenes Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. Empfänger SR 80. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1. Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1.1. Vorderseite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1.2. Rückseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.2. Empfohlenes Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5. Handsender HT 80. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.1. Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.2. Austauschbare Mikrofonköpfe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.3. Empfohlenes Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6. Taschensender PT 80 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.1. Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.2. Mikrofone, Gitarrenkabel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6.3. Empfohlenes Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Seite
7. Frequenzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.1. Frequenzsets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.2. Nachbestellen von Sendern und Empfängern. . . . . . . . . . . . . . . . . . . . . 5
8. Mehrkanalanlagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.1. Trägerfrequenzen einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.1.1. Mehrkanalanlagen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.1.2. Trägerfrequenzen umschalten . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.2. Handsender HT 80 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.2.1. Mikrofonkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.2.2. Batterien einsetzen, testen und herausnehmen. . . . . . . . . . . . . . . . 6
9.3. Taschensender PT 80. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4. Empfänger SR 80 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.1. Aufstellungsort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.2. Montage in einem 19”-Rack . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.3. Audioanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.4.4. Netzanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.4.5. Antennen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.5. Anlage einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.5.1. Mehrkanalanlagen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.6. Wichtige Anwendungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
10. Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
11. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
12. Frequenzliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Bitte lesen Sie vor Inbetriebnahme des Gerätes das Handbuch sorgfältig durch.
1. Einleitung
Wir danken Ihnen, daß Sie sich für die drahtlose Mikrofonanlage
WMS 80 von AKG entschieden haben. Bitte beachten Sie folgende Tips zum optimalen Einsatz. Viel Spaß und Erfolg!
2. Sicherheitshinweise
2.1.Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie
keine sonstigen Gegenstände durch die Lüftungsschlitze in
das Gerät fallen.
2.2.Stellen Sie das Gerät nicht in der Nähe von Wärmequellen
wie z. B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf
und setzen Sie es nicht direkter Sonneneinstrahlung, starker
Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder
Schlägen aus.
2.3.Entsorgen Sie verbrauchte Batterien immer gemäß den jeweils
geltenden Entsorgungsvorschriften. Werfen Sie Batterien nie
ins Feuer (Explosionsgefahr).
3. Lieferumfang
Das WMS 80 ist in zwei verschiedenen Zusammenstellungen
erhältlich:
3.1. Handheld System
1 Empfänger SR 80
1 Netzgerät für 11,7 V AC
1 19”-Montageset RMU 80 für 2 Empfänger SR 80
1 Blindabdeckung BP 80
1 Schraubenzieher
1 Handsender HT 80
2 Batterien 1,5 V, Größe AA
1 Stativanschluß SA 43
1 Verstellbarer Abdeckring für Bedienelemente
3.2. Bodypack System
1 Empfänger SR 80
1 Netzgerät für 11,7 V AC
1 19”-Montageset RMU 80 für 2 Empfänger SR 80
1 Blindabdeckung BP 80
1 Schraubenzieher
1 Taschensender PT 80
1 Gürtelspange
2 Batterien 1,5 V, Größe AA
Kontrollieren Sie bitte, ob die Verpackung alle zum jeweiligen
System gehörenden Teile enthält. Falls etwas fehlt, wenden Sie
sich bitte an Ihren AKG-Händler.
3.3. Empfohlenes Zubehör
Kunststoffkoffer CH 60/80 für ein komplettes WMS 80
System.
Farbcode-Set: Verschiedenfarbige Ringe (für HT 80) und
Plättchen (für SR 80 bzw. PT 80) zur Kennzeichnung der
einzelnen Kanäle einer Mehrkanalanlage.
4. Empfänger SR 80
Der SR 80 ist ein stationärer True Microcontrolled DiversityEmpfänger für alle Sender des Systems WMS 80. Der SR 80
arbeitet in einer Schaltbandbreite von max. 4 MHz im UHFTrägerfrequenzbereich von 710 MHz bis 861 MHz. Je nach lan-
desspezifischen postalischen Bestimmungen können Sie den
SR 80 auf eine von max. 15 verschiedenen Trägerfrequenzen
schalten.
4.1. Bedienelemente

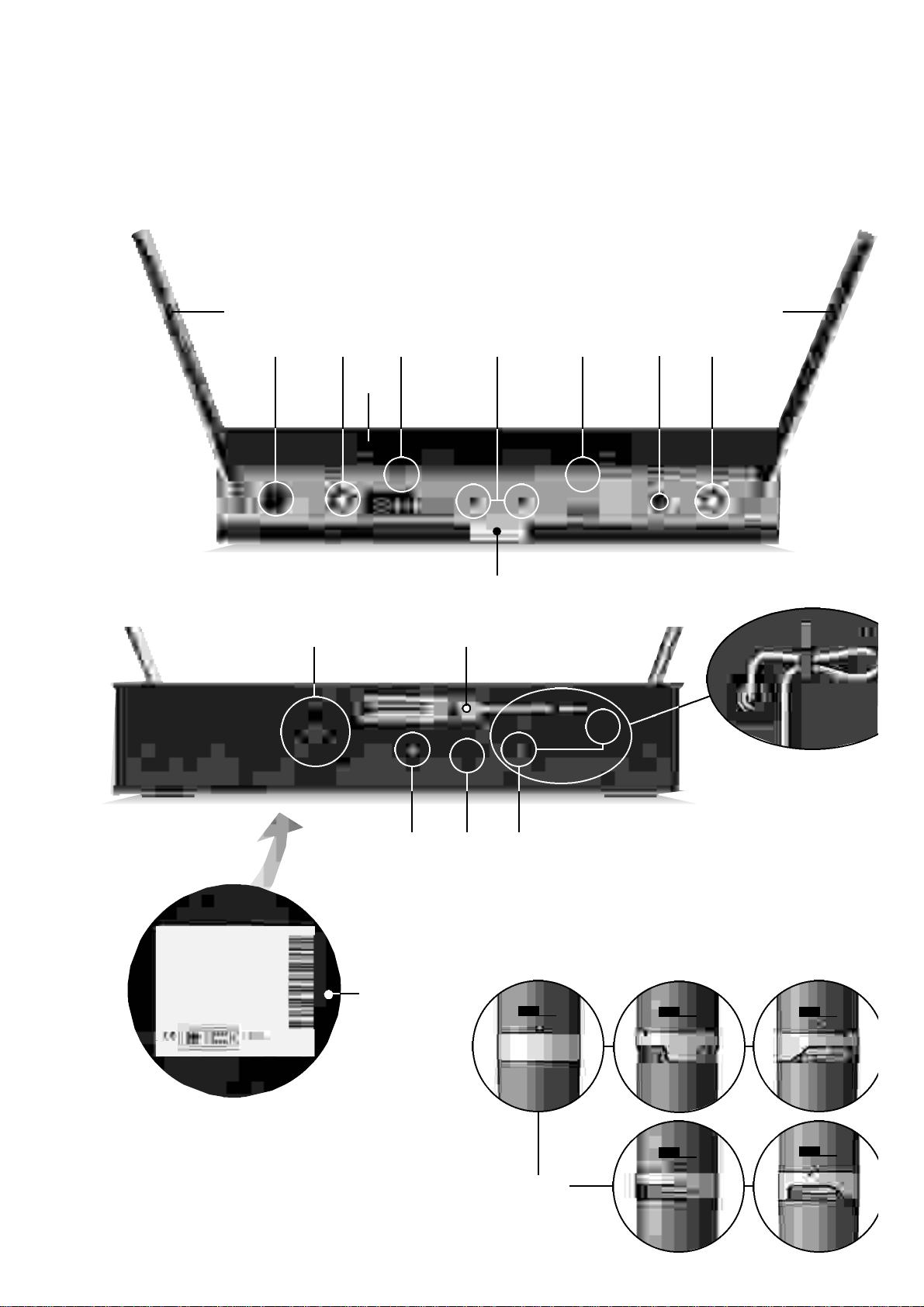

4.1.1. Vorderseite
Die Beschriftung der Bedienelemente ist durch eine Schutzfolie
gegen Zerkratzen geschützt. Sie können die Schutzfolie jederzeit
abziehen.
1a POWER: Ein/Ausschalter
1b VOLUME: Mit dem VOLUME-Potentiometer können Sie den
Ausgangspegel des Empfängers an die Eingangsempfindlichkeit Ihres Mischpults oder Verstärkers anpassen.
1c S Q U E L C H: Die Rauschsperre (“Squelch”) schaltet den
Empfänger bei zu schwachem Empfangssignal ab, sodass
die damit verbundenen Störgeräusche bzw. das
Eigenrauschen des Empfängers bei abgeschaltetem Sender
nicht hörbar werden. Stellen Sie den SQUELCH-Regler auf
Minimum, bevor Sie den Empfänger zum ersten Mal einschalten (Näheres dazu finden Sie im Kapitel 9).
1d C H A N N E L: Mit diesem Wahlschalter können Sie die
gewünschte Empfangsfrequenz einstellen und den Empfänger
auf deren Ausweichfrequenzen umschalten.
1e Teleskopantennen: Als Diversity-Empfänger arbeitet der SR 80
mit zwei Antennen, um das Sendersignal an zwei verschiedenen Punkten empfangen zu können. Die Diversity-Elektronik
aktiviert automatisch immer jene Antenne, die das bessere
Signal liefert.
1f MUTE: Diese LED leuchtet auf, wenn der Squelch aktiv ist. In
diesem Fall ist der Audioausgang stumm geschaltet. Die
MUTE-LED zeigt nicht die Stellung des MUTE-Schalters am
Sender an!
1g RF LOW/OK: Diese LEDs zeigen die Feldstärke des Sender-
signals an der Empfangsantenne an.
1h AF/PEAK: Diese LEDs zeigen den empfangenen Audiopegel
an. Aufleuchten der grünen LED bzw. leichtes Aufflackern der
roten PEAK-LED zeigt optimale Aussteuerung an.
Leuchtet keine der LEDs, ist die Empfindlichkeit des Senders zu
niedrig eingestellt.
Ständiges Leuchten der PEAK-LED zeigt Übersteuerung an.
1i Diversity-LEDs A und B: Zeigen an, welche der beiden
Empfangsantennen gerade aktiv ist.
1j Farbcode: Wenn Sie den Empfänger in einer Mehrkanal-
anlage betreiben, können Sie das schwarze Kuststoff Plättchen abnehmen und durch ein farbiges Plättchen aus dem
optionalen Farbcode-Set ersetzen. Damit können Sie die einzelnen Kanäle farblich kennzeichnen.
4.1.2. Rückseite
1k Trägerfrequenztabelle: An der Unterseite des Empfängers ist
eine Haftetikette mit den zur Verfügung stehenden Trägerfrequenzen angebracht.
1l Bezeichnung des Frequenzsets: Die Haftetikette mit der
Tr ä g e rf requenztabelle gibt auch die Bezeichnung des
Frequenzsets an.
1m POWER: Versorgungsbuchse zum Anschluss des mitgeliefer-
ten Netzteils.
1n AUDIO OUT UNBALANCED: Asymmetrischer Audioausgang
an 6,3-mm-Mono-Klinkenbuchse. Hier können Sie z.B. einen
Gitarrenverstärker anschließen.
1o AUDIO OUT BALANCED: Symmetrischer Audioausgang an
3-poliger XLR-Buchse. Diesen Ausgang können Sie z.B. mit
einem Mikrofoneingang eines Mischpults verbinden.
1p BALANCED LINE/MIC: Schaltet den symmetrischen
Audioausgang (BALANCED) zwischen Linepegel und
Mikrofonpegel um. Sie können den SR 80 daher sowohl an
Mikrofon- als auch an Line-Eingänge anschließen.
1q S c h r a u b e n z i e h e r zum Einstellen der SQUELCH- und
VOLUME-Regler sowie der CHANNEL-Wahlschalter.
4.2. Empfohlenes Zubehör
Farbcode-Set
D 3800 WL1, C 5900 WL1 und C 535 WL1 besitzen denselben
akustischen Wandler und damit dieselben akustischen und mechanischen Eigenschaften wie die kabelgebundene Ausführung des
jeweiligen Mikro f o n s .
Beste Rückkopplungssicherheit, Körperschallkompensation sowie
besonders robuste Bauweise und integrierter Wind- und Popschutz
sind nur einige der wesentlichen Vorteile dieser Mikrofone.
Weitere Details entnehmen Sie bitten den entsprechenden AKGBroschüren.
5. Handsender HT 80
Der Handsender HT 80 kann mit verschiedenen Mikrofonköpfen
(nicht mitgeliefert) kombiniert werden und bietet dieselbe akustische Qualität wie die entsprechenden kabelgebundenen Mikrofone. Die für den HT 80 erhältlichen Mikrofonköpfe sind akustisch
speziell auf Vokalanwendung abgestimmt.
Der HT 80 arbeitet in einer Schaltbandbreite von max. 4 MHz im
UHF-Trägerfrequenzbereich von 710 MHz bis 861 MHz. Je nach
landesspezifischen postalischen Bestimmungen können Sie den
HT 80 auf eine von max. 15 verschiedenen Trägerfrequenzen
schalten.
Der Sender ist mit einer im Gehäuse integrierten Dipolantenne ausgestattet.
Die Bedienelemente können Sie gemeinsam (2d) oder einzeln mittels des mitgelieferen verstellbaren Abdeckrings (2j) vor versehentlicher Betätigung schützen.

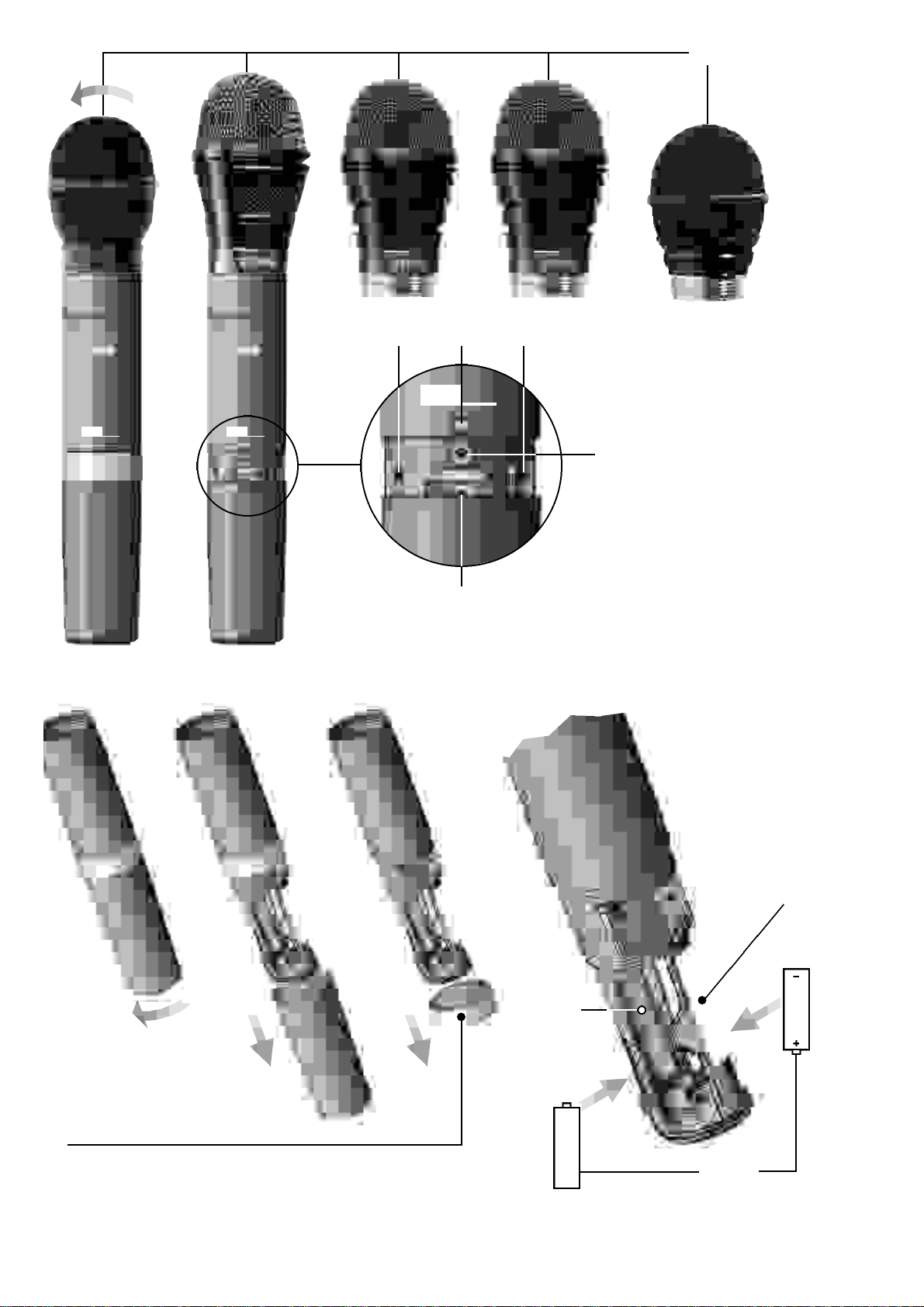

5.1. Bedienelemente
2a PWR: Schaltet den Handsender ein (“I”) und aus (“0”).
2b Kontroll-LED: Diese LED zeigt den Ladezustand der Batterien
und Übersteuerungen des Audioeingangs an.
LED leuchtet schwach: Batterien in Ordnung.
LED leuchtet ständig hell: Batterien in ca. 90 Minuten
erschöpft.
LED leuchtet hell auf: Audioeingang übersteuert
2c MIC: Schaltet das Audiosignal stumm (“0”). Spannungs-
versorgung und HF-Trägerfrequenz bleiben jedoch eingeschaltet. Dadurch wird auch dann kein Rauschen hörbar,
wenn der SQUELCH-Regler (1c) am Empfänger auf Minimum
steht.
2d Farbcode: Wenn Sie den Handsender in einer Mehrkanal-
anlage betreiben, können Sie den schwarzen Kunststoffring
abnehmen und durch einen andersfarbigen Ring aus dem
optionalen Farbcode-Set ersetzen. Damit können Sie die einzelnen Kanäle farblich kennzeichnen.
2e GAIN: Mit diesem Potentiometer können Sie den Mikrofon-
pegel an den Audioteil des Handsenders anpassen.
2f Batteriefach: Siehe Kapitel 9 Inbetriebnahme.
2g C H A N N E L: Mit diesem Drehschalter können Sie die
gewünschte Sendefrequenz einstellen und den Handsender
auf deren Ausweichfrequenzen umschalten.
Wichtig: Schalten Sie den Handsender immer aus, bevor Sie
den CHANNEL-Schalter betätigen.
2h Trägerfrequenztabelle: Am Batteriefach ist eine Haftetikette
mit den zur Verfügung stehenden Trägerfrequenzen ange-
bracht.
2i Bezeichnung des Frequenzsets: Die Haftetikette mit der
Tr ä g e rf requenztabelle gibt auch die Bezeichnung des
Frequenzsets an.
2j Verstellbarer Abdeckring: Dient zum Schutz der Bedien-
elemente vor versehentlicher Betätigung.
5.2. Austauschbare Mikrofonköpfe (nicht mitgeliefert)
Die austauschbaren Mikrofonköpfe (2k) D 880 WL1, D 3700 WL1,
5.3. Empfohlenes Zubehör
W 880: Schaumstoffwindschutz für D 880 WL1
W 3001: Schaumstoffwindschutz für D 3700 WL1,
D 3800 WL1, C 5900 WL1
W 23: Schaumstoffwindschutz für C 535 WL1
Farbcode-Set

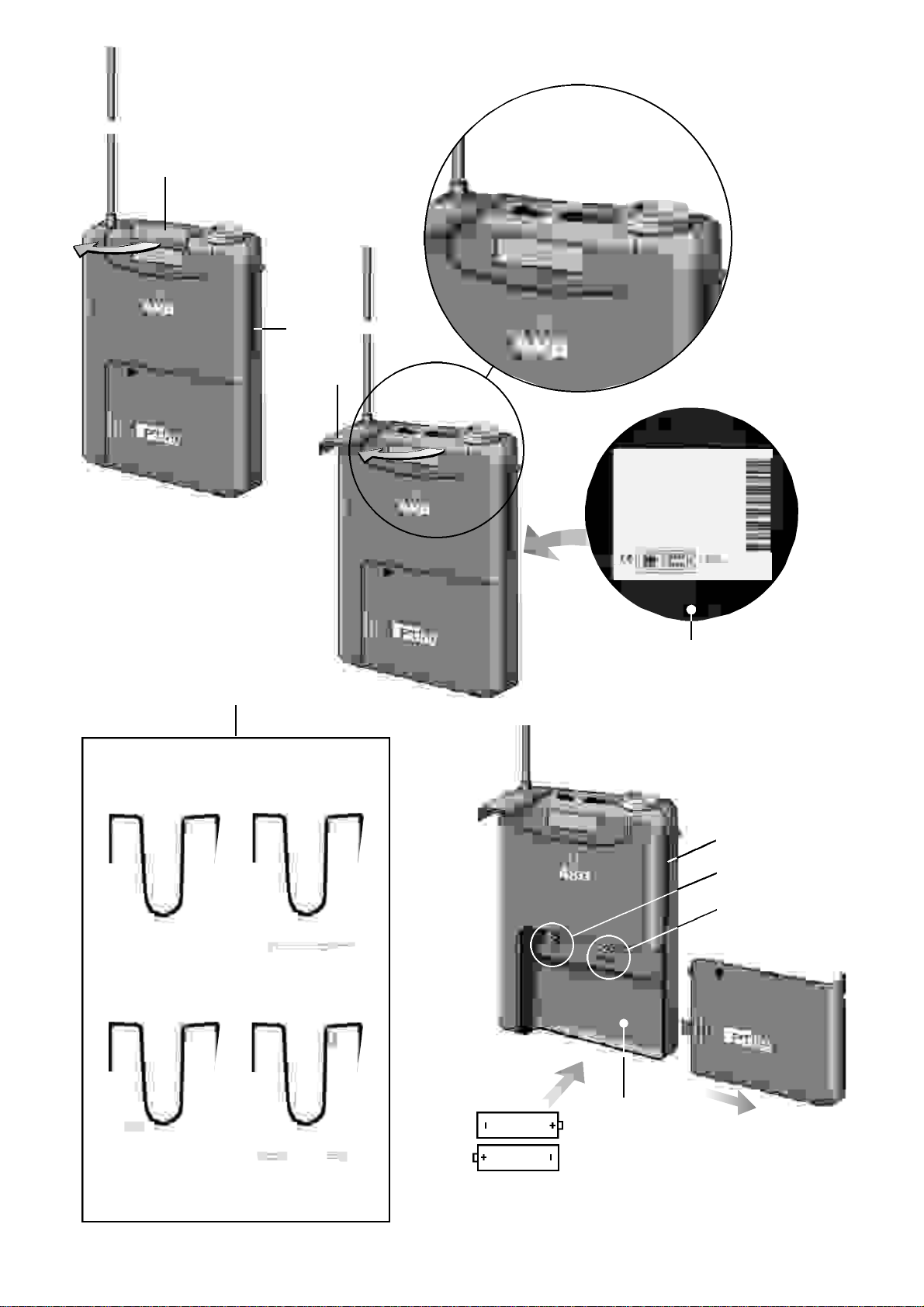

6. Taschensender PT 80
An den Taschensender PT 80 können Sie sowohl dynamische
Mikrofone als auch Kondensatormikrofone anschließen, die mit
einer Ve r s o rgunsspannung von ca. 7 Volt arbeiten. Selbstverständlich können Sie auch eine E-Gitarre, einen E-Bass oder ein
Umhängekeyboard anschließen.
Der PT 80 arbeitet in einer Schaltbandbreite von max. 4 MHz im
UHF-Trägerfrequenzbereich von 710 MHz bis 861 MHz. Je nach
landesspezifischen postalischen Bestimmungen können Sie den
PT 80 auf eine von max. 15 verschiedenen Trägerfrequenzen
schalten.
6.1. Bedienelemente
3a POWER: Schaltet den Taschensender ein (“I”) und aus (“0”).
3b M I C: Schaltet das Audiosignal stumm (Stellung “0”).
Spannungsversorgung und HF-Trägerfrequenz bleiben jedoch
eingeschaltet. Dadurch wird auch dann kein Rauschen hörbar, wenn der SQUELCH-Regler (1c) am Empfänger auf
Minimum steht.
3c Kontroll-LED: Diese LED zeigt den Ladezustand der Batterien
und Übersteuerungen des Audioeingangs an.
LED leuchtet schwach: Batterien in Ordnung.
LED leuchtet ständig hell: Batterien in ca. 90 Minuten
erschöpft.
LED leuchtet hell auf: Audioeingang übersteuert
3d Audioeingang: 3-polige Mini-XLR-Buchse mit Kontakten für
Mikrofon- und Linepegel. Durch die Steckerbeschaltung des
Mikrofons bzw. des Gitarrenkabels MKG/L (nicht mitgeliefert)
werden automatisch die richtigen Kontakte belegt.
3e Farbcode: Wenn Sie den Taschensender in einer Mehrkanal-
anlage betreiben, können Sie das schwarze Kunststoffplättchen abnehmen und durch ein andersfarbiges Plättchen
aus dem optionalen Farbcode-Set ersetzen. Damit können Sie
die einzelnen Kanäle farblich kennzeichnen.
3f C H A N N E L: Mit diesem Drehschalter können Sie die
gewünschte Sendefrequenz einstellen.
Wichtig: Schalten Sie den Taschensender immer aus, bevor Sie
den CHANNEL-Schalter betätigen.
3g G ü r t e l s p a n g e: Zum Befestigen des Taschensenders am
Gürtel.
3h Batteriefach: Siehe Kapitel 9 Inbetriebnahme.
3i Antenne: Fix montierte, flexible Antenne.
3j GAIN: Mit diesem Regler können Sie die Empfindlichkeit des
Audioteils an den Pegel des angeschlossenen Mikrofons bzw.
Instruments anpassen.
3k Trägerfrequenztabelle: An der Rückseite des Senders ist eine
Haftetikette mit den zur Ve rfügung stehenden Tr ä g e rf requenzen angebracht.
3l Bezeichnung des Frequenzsets: Die Haftetikette mit der
Tr ä g e rf requenztabelle gibt auch die Bezeichnung des
Frequenzsets an.
3m Schalterabdeckung: Schützt den POWER- und den MIC-
Schalter vor versehentlicher Betätigung.
6.2. Mikrofone, Gitarrenkabel (nicht mitgeliefert)
Folgende AKG-Mikrofone können Sie problemlos an den Audio-
eingang des PT 80 anschließen:
C 417 L
C 419 L
C 420 L
CK 77 L
Mittels des Gitarrenkabels MKG/L von AKG können Sie eine
E-Gitarre, einen E-Bass oder ein Umhängekeyboard anschließen.
6.3. Empfohlenes Zubehör
Tasche CB 60/80
Farbcode-Set
7. Frequenzen
Sender und Empfänger Ihres WMS 80 haben bis zu 15 Trägerfrequenzen einprogrammiert. Sie können zwischen diesen Trägerf requenzen umschalten. Die Tr ä g e rf requenztabelle (1k) am
Empfänger und (2h) am Handsender bzw. (3k) am Taschensender
gibt an, auf welches Frequenzset Ihr WMS 80 programmiert ist
und welche Trägerfrequenzen Ihnen zur Verfügung stehen.
7.1. Frequenzsets
Bevor Sie Ihr WMS 80 in Betrieb nehmen, kontrollieren Sie, ob
Sender und Empfänger auf dasselbe Frequenzset programmiert
sind. Nur dann ist gewährleistet, dass die einzelnen
Trägerfrequenzen von Sender und Empfänger übereinstimmen.
Folgende Frequenzsets sind derzeit verfügbar:
Bezeichnung Frequenzbereich Land
(MHz)
EU58 770,6 - 773,4 EU
EU59 777,6 - 780,4 EU
EU60 785,6 - 788,4 EU
EU62 802,5 - 805,5 EU, Japan
EU63 812,2 - 815,0 EU, Neuseeland
NZ2 833,2 - 835,0 EU, Neuseeland
UK69A 854,9 - 857,625 EU, Großbritannien
UK69B 858,2 - 860,9 EU, Großbritannien
US54 710,2 - 713,0 USA
US55 719,0 - 721,8 USA
US58 734,4 - 737,2 USA
US59 742,8 - 745,6 USA
In den einzelnen Ländern zugelassene sowie für simultanen interm od u l a t i o n s f reien Betrieb geeignete Frequenzen finden Sie in der
F requenzliste in Kapitel 12.
7.2. Nachbestellen von Sendern und Empfängern
Wenn Sie einen zusätzlichen oder Ersatzsender bzw. -empfänger,
der im gleichen Frequenzset wie die ursprünglichen Geräte arbeitet, nachbestellen wollen, geben Sie bitte bei der Bestellung die
Bezeichnung des Frequenzsets (1k/1l, 2i, 3k/3l) und die
Seriennummer des ursprünglichen Senders bzw. Empfängers an.
Damit können wir gewährleisten, dass das Trägerfrequenzset der
nachbestellten Geräte mit dem Ihrer vorhandenen Geräte übereinstimmt.
8. Mehrkanalanlagen
Auf Grund unterschiedlicher nationaler Bestimmungen sind in dem
Gebiet, wo Sie Ihr WMS 80 einsetzen wollen, oft nur bestimmte
Trägerfrequenzen für drahtlose Mikrofonanlagen zugelassen. Je
nach lokalem Frequenzplan und verfügbaren Trägerfrequenzen
können Sie zwei bis vier WMS 80 gleichzeitig betreiben (siehe
Frequenzliste in Kapitel 12).
In den Tr ä g e rf requenztabellen (1k, 2h, 3k) sowie in der
Frequenzliste (Kapitel 12) auf Seite 44 sind jene Basisfrequenzen,
die Sie gleichzeitig und ohne gegenseitige Störung betreiben können, mit * gekennzeichnet.
Falls Sie Fragen zu den erlaubten Frequenzen in Ihre m
Einsatzgebiet haben, wenden Sie sich bitte an Ihren Fachhändler,
die zuständige Behörde, Ihre AKG-Generalvertretung oder die
AKG-Zentrale in Wien.
Als Alternative finden Sie auf unserer Intern e t - H o m e p a g e
www.akg-acoustics.com ein kostenloses Frequenz-ManagementProgramm für drahtlose Mikrofonsysteme von AKG.
9. Inbetriebnahme
Bevor Sie den Empfänger an das Netz anstecken und die
Batterien in den Sender einlegen, stellen Sie Sender und
Empfänger auf dieselbe Trägerfrequenz ein. Die Trägerfrequenztabelle am Sender (2h, 3k) und Empfänger (1k) bzw. die
F requenzliste (Kapitel 12) auf Seite 44 gibt an, welche
Kanalnummer welcher Trägerfrequenz entspricht.
9.1. Trägerfrequenz einstellen
1. Handsender: Schrauben Sie die Batteriefach-Hülle und den
Farbcode-Ring (2d/2j) gegen den Uhrzeigersinn ab.
Taschensender: Öffnen Sie das Batteriefach (3h).
Alle Bedienelemente sind jetzt zugänglich.
2. Stellen Sie den Kanalwahlschalter (2g) am Handsender bzw.
(3f) am Taschensender mit dem mitgelieferten Schraubenzieher
(1q) auf den gewünschten Kanal ein.
3. Stellen Sie den CHANNEL-Schalter (1d) am Empfänger auf
denselben Kanal wie den Sender ein.
9.1.1. Mehrkanalanlagen
1. Achten Sie darauf, jeden Sendekanal (Sender + Empfänger)
auf eine eigene Trägerfrequenz einzustellen.
2. Stellen Sie Sender und Empfänger auf eine der in den
Trägerfrequenztabellen (1k, 2h, 3k) mit * gekennzeichneten
Frequenzen ein.
Anm.: Ist der Empfang auf einer der Trägerfrequenzen gestört,
schalten Sie die Trägerfrequenz aller Kanäle inner-
halb desselben Frequenzsetsam jeweiligen Sender und
Empfänger mit dem CHANNEL-Drehschalter (1d, 2g, 3f) um
eine Stufe nach oben oder unten weiter.
Dies ist notwendig, um den für störungsfreien Mehrkanalbetrieb
erforderlichen Frequenzabstand zu gewährleisten.
Wichtig: Betreiben Sie nie mehr als einen Sendekanal gleich-
zeitig am selben Ort auf derselben Trägerfrequenz. Dies würde
aus physikalischen Gründen zu starken Störgeräuschen führen.
9.1.2. Trägerfrequenzen umschalten
Bevor Sie die Trägerfrequenz umschalten, schalten Sie den
Sender immer aus. Dies ist notwendig, da die Änderung der
Trägerfrequenz erst nach dem Wiedereinschalten des Senders
wirksam wird.
9.2. Handsender HT 80
9.2.1. Mikrofonkopf
Bevor Sie den Sender in Betrieb nehmen, schrauben Sie den
Mikrofonkopf im Uhrzeigersinn auf das Gewinde am Handsender
auf. Die elektrischen Verbindungen werden dabei automatisch hergestellt.
9.2.2. Batterien einsetzen, testen und
herausnehmen
1. Vergewissern Sie sich, dass das Ende des im Batteriefach (2f)
befestigten Bandes aus dem Batteriefach (2f) herausragt. (Das
Band dient zum Herausnehmen der Batterien.)
2. Schieben Sie das obere Ende der mitgelieferten Batterien von
der Seite her unter den Halteflansch des Batteriefachs (2f) und
drücken Sie die Batterie fest gegen den Batteriefachboden.
Achten Sie dabei auf die richtige Polarität der Batterien! Wenn
Sie die Batterien falsch einlegen, wird der Sender nicht mit
Strom versorgt.
Wichtig: Versuchen Sie nicht, die Batterien gerade einzulegen.
Dabei kann der Halteflansch abbrechen, sodass die Batterie
nicht mehr sicher im Batteriefach sitzt.
3. Schalten Sie den Sender ein, indem Sie den PWR-Schalter (2a)
auf “I” stellen.
Die Kontroll-LED (2b) blitzt kurz auf. Wenn die Batterien in gutem
Zustand sind, leuchtet die Kontroll-LED (2b) schwach weiter.
Wenn die Kontroll-LED (2b) hell zu leuchten beginnt, sind die
Batterien in ca. 90 Minuten erschöpft. Tauschen Sie die
Batterien möglichst bald gegen frische aus.
Wenn die Kontroll-LED (2b) nicht leuchtet, sind die Batterien
erschöpft. Legen Sie neue Batterien ein.
4. Schrauben Sie den mitgelieferten verstellbaren Abdeckring (2j)
sowie die Batteriefach-Hülle im Uhrzeigersinn auf den Sender
auf. Den Abdeckring (2j) können Sie so drehen (B-E), dass
jeweils das gewünschte Bedienelement zugänglich ist, die übrigen jedoch verdeckt und somit gegen versehentliche
Betätigung geschützt sind.
Anm.: Bei Mehrkanalanlagen können Sie zur Kennzeichnung
des jeweiligen Kanals auch einen andersfarbigen Abdeckring
aus dem optionalen Farbcode-Set montieren. Diese
Abdeckringe sind ebenfalls verstellbar.
Anm.: Wenn Sie alle Bedienelemente schützen wollen, montie-
ren Sie nach dem Einstellen der Anlage (Kapitel 9.5)
wieder den Farbcode-Ring (2d).
5. Batterien herausnehmen: Ziehen Sie das Band nach
aussen, bis die Batterien aus dem Batteriefach (2f) ausrasten,
und nehmen Sie die Batterien heraus.
9.3. Taschensender PT 80
1. Legen Sie die mitgelieferten Batterien in das Batteriefach (3h)
ein und achten Sie dabei auf die richtige Polarität der
Batterien.
Wenn Sie die Batterien falsch einlegen, wird der Sender nicht
mit Strom versorgt.
2. Schließen Sie das Batteriefach (3h). Der GAIN-Regler (3j)
bleibt durch die Öffnung im Batteriefachdeckel zugänglich.
3. Stecken Sie Ihr Mikrofon - bzw. Ihr Instrument über das
Gitarrenkabel MKG/L - an die Audioeingangs-Buchse (3d) an.
4. Schwenken Sie die Schalterabdeckung (3m) im Uhrzeigersinn
von den Schaltern weg.
5. Schalten Sie den Sender ein, indem Sie den POWER-Schalter
(3a) auf “I” stellen.
Die Kontroll-LED (3c) blitzt kurz auf. Wenn die Batterien in gutem
Zustand sind, leuchtet die Kontroll-LED (3c) schwach weiter.
Wenn die Kontroll-LED (3c) ständig hell zu leuchten beginnt,
sind die Batterien in ca. 90 Minuten erschöpft. Tauschen Sie
die Batterien daher möglichst bald gegen frische aus.
Wenn die Kontroll-LED (3c) nicht leuchtet, sind die Batterien
erschöpft. Legen Sie neue Batterien ein.
6. Sie können den Sender in der Hemd- oder Jackentasche tragen, mit der Gürtelspange (3g) am Gürtel oder mit Leukoplast
direkt am Körper befestigen.
Wichtig: Achten Sie darauf, dass die Antenne (3i) frei herunter-
hängt und nicht durch Körperteile verdeckt wird.
Anm.: Bei Mehrkanalanlagen können Sie zur Kennzeichnung
des jeweiligen Kanals das aufgesteckte Farbcode-Plättchen
(3e) durch ein andersfarbiges aus dem optionalen FarbcodeSet ersetzen.
9.4. Empfänger SR 80
9.4.1. Aufstellungsort
Reflexionen des Sendersignals an Metallteilen, Wänden, Decken,
etc. oder Abschattungen durch menschliche Körper können das
direkte Sendersignal schwächen bzw. auslöschen.
Stellen Sie den Empfänger daher wie folgt auf:
1. Positionieren Sie den Empfänger immer in der Nähe des
A k t i o n s b e reiches (Bühne), achten Sie jedoch auf einen
Mindestabstand zwischen Sender und Empfänger von 5 m.
2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger.
3. Positionieren Sie den Empfänger in einem Abstand von mehr
als 1,5 m von großen metallenen Gegenständen, Draht (besonders Maschendraht!) oder Metallblechen, Wänden,
Bühnengerüsten, Decken, u.ä.
4. Stellen Sie den Empfänger nicht in Wandnischen.
5. Positionieren Sie den Empfänger mindestens 1,5 m von HF
abstrahlenden Geräten wie Licht-Racks, Leuchtstoffröhren, digitalen Effektgeräten und PCs entfernt.
Sie können den Empfänger entweder freistehend aufstellen oder
mit Hilfe des mitgelieferten Montagesets RMU 80 in einem 19”Rack montieren.
9.4.2. Montage in einem 19”-Rack
1. Schieben Sie auf einer Seite einen Montagewinkel und auf der
anderen Seite die Blindabdeckung BP 80 von der Rückseite her
in die Befestigungsschienen am Empfänger ein.
2. Wenn Sie zwei Empfänger im Rack einbauen wollen, schieben
Sie anstelle der Blindabdeckung den Zwischenteil mit der
Abdeckplatte zur Frontplatte des Empfängers zeigend von der
Rückseite her in die Befestigungsschienen am Empfänger ein.
Schieben Sie den Zwischenteil in derselben Weise in die
Befestigungsschienen des zweiten Empfängers ein und befestigen Sie den zweiten Montagewinkel am Empfänger.
3. Befestigen Sie die Montagewinkel mit den mitgelieferten
Montageschrauben im Rack. Für bestmöglichen Empfang montieren Sie den (die) Empfänger in der obersten Ebene des
Racks.
9.4.3. Audioanschluss
Verbinden Sie den Audioausgang (AUDIO OUT) mit dem
gewünschten Eingang:
- BALANCED-Buchse (1o) - XLR-Kabel - Mikro f o n e i n g a n g :
BALANCED LINE/MIC-Schalter (1p) in Stellung MIC.
- BALANCED-Buchse (1o) - XLR-Kabel - Line-Eingang: BALANCED LINE/MIC-Schalter (1p) in Stellung LINE.
- UNBALANCED-Buchse (1n) - Klinkenkabel - asymmetrischer
Mikrofon- oder Line-Eingang an Klinkenbuchse. (Stellung des
BALANCED LINE/MIC-Schalters (1p) unkritisch).
Wichtig: Benützen Sie nie beide AUDIO OUT-Buchsen gleich-
zeitig! Dies kann zu Pegelverlust und erhöhtem Rauschen
führen.
9.4.4. Netzanschluss
1. Klappen Sie beide Antennen (1e) auf und ziehen Sie sie zur
vollen Länge aus. Nur so erreichen Sie bestmöglichen
Empfang.
2. Stellen Sie den SQUELCH-Regler (1c) auf MINIMUM.
3. K o n t ro l l i e ren Sie, ob die am mitgeliefert e n
Netzteil angegebene Netzspannung mit der
Netzspannung am Einsatzort übereinstimmt. Der
Betrieb des Netzteils an einer anderen Netzspannung kann zu
irreparablen Schäden am Gerät führen.
4. Stecken Sie das Versorgungskabel des mitgelieferten Netzteils
an die POWER-Buchse (1m) des Empfängers an.
5. Legen Sie das Versorgungskabel zu einer Schlaufe, stecken Sie
die Schlaufe durch die Öffnung unter der Schraubenzieherhalterung und legen Sie sie um den Haken der Zugentlastung
oberhalb der POWER-Buchse (1m).
6. Stecken Sie das Netzkabel des mitgelieferten Netzteils an eine
Netzsteckdose an.
7. Schalten Sie den Empfänger mit dem POWER-Schalter (1a)
ein.
Anm.: Bei Mehrkanalanlagen können Sie zur Kennzeichnung
des jeweiligen Kanals das aufgesteckte Farbcode-Plättchen (1j)
durch ein andersfarbiges aus dem optionalen Farbcode-Set
ersetzen.
9.4.5. Antennen
Um optimalen Empfang zu erzielen, achten Sie darauf, die beiden
Teleskopantennen (1e) genau soweit auszuziehen wie in Tabelle 1
auf Seite 39 für das jeweilige Frequenzset angegeben.
9.5. Anlage einstellen
1. Handsender: Stellen Sie den GAIN-Regler (2e) mit dem mitgelieferten Schraubenzieher (1q) so ein, dass am Empfänger
die grüne AF-LED (1h) leuchtet und die rote PEAK-LED (1h) am
Empfänger und die Kontroll-LED (2b) am Sender nur an den lautesten Stellen kurz aufflackern.
Taschensender: Stellen Sie den GAIN-Regler (3j) mit dem
m i t g e l i e f e rten Schraubenzieher (1q) so ein, dass am
Empfänger die grüne AF-LED (1h) leuchtet sowie die KontrollLED (3c) am Taschensender und die rote PEAK-LED (1h) am
Empfänger nur an den lautesten Stellen kurz aufflackern.
2. Leuchtet die rote PEAK-LED (1h) am Empfänger und/oder die
Kontroll-LED (2b, 3c) am Sender hell, ist der Sender übersteuert. Drehen Sie den GAIN-Regler (2e) bzw. (3j) am Sender
soweit gegen den Uhrzeigersinn, bis die genannten LEDs nur
mehr gelegentlich hell aufleuchten.
3. Stellen Sie mit dem VOLUME-Regler (1b) den Ausgangspegel
des Empfängers so ein, dass das angeschlossene Gerät (z.B.
Mischpulteingang) optimal ausgesteuert wird. Lesen Sie dazu
die Betriebsanleitung des betreffenden Gerätes nach.
4. Schreiten Sie den Bereich ab, in dem der Sender eingesetzt
werden soll. Achten Sie dabei auf Stellen, wo die Feldstärke
absinkt und daher der Empfang kurzzeitig gestört wird
(“Dropouts”).
Solche Dropouts können Sie beheben, indem Sie den
Empfänger anders positionieren. Hat dies keinen Erfolg, vermeiden Sie diese kritischen Stellen.
5. Falls Störgeräusche auftreten, drehen Sie den SQUELCH-Regler
(1c) am Empfänger gerade soweit im Uhrzeigersinn auf, bis
die Störgeräusche ausgeblendet werden.
Wenn der Squelch den Audioausgang des Empfängers stumm
schaltet, leuchtet die MUTE-LED (1f) auf.
Wichtig: Stellen Sie den Squelch-Pegel nie höher ein als unbe-
dingt nötig. Je höher der Squelch-Pegel, umso geringer wird die
Empfindlichkeit des Empfängers und damit die Reichweite zwischen Sender und Empfänger.
6. Kontrollieren Sie die Feldstärke des Empfangssignals. Wenn
die RF-Anzeige (1g) LOW anzeigt, verändern Sie die Position
des Empfängers und/oder Senders so, dass die Feldstärke wieder in den optimalen Bereich steigt.
7. Wenn am Empfänger die MUTE-LED (1f) aufleuchtet, ist der
Squelch aktiv.
Schalten Sie den Sender ein, gehen Sie näher zum Empfänger
bzw. drehen Sie den SQUELCH-Regler (1c) soweit gegen den
Uhrzeigersinn zurück, bis die MUTE-LED (1f) erlischt.
9.5.1. Mehrkanalanlagen
Ist der Empfang auf einer der Trägerfrequenzen gestört, schalten
Sie die Trägerfrequenz aller Kanäle innerhalb des -
selben Frequenzsets am jeweiligen Sender und Empfänger
mit dem CHANNEL-Drehschalter (1d, 2g, 3f) um eine Stufe nach
oben oder unten weiter.
Dies ist notwendig, um den für störungsfreien Mehrkanalbetrieb
erforderlichen Frequenzabstand zu gewährleisten.
Wichtig: Bevor Sie die Trägerfrequenz umschalten, schalten
Sie den Sender immer aus. Dies ist notwendig, da die
Ä n d e rung der Tr ä g e rf requenz erst nach dem
Wiedereinschalten des Senders wirksam wird.
9.6. Wichtige Anwendungshinweise
Das Ausbreitungsverhalten von Hochfrequenzstrahlung unterliegt
bestimmten physikalischen Gesetzmäßigkeiten, die Sie für
störungsfreien Betrieb Ihres drahtlosen Mikrofonsystems berücksichtigen müssen. Die folgenden Hinweise helfen Ihnen, Störungen
wie plötzliches Rauschen, Phasing-Effekte (Sausen Schwirren),
Dropouts (Aussetzer) oder Knackgeräusche zu vermeiden:
1. Lassen Sie beim Betrieb von Mehrkanal-Anlagen immer alle
Sender eingeschaltet. Schalten Sie die Sender nur mit dem
MUTE-Schalter ab.
2. Achten Sie auf einen Mindestabstand zwischen Sender und
Empfänger von 5 m.
3. Der Abstand zwischen Sender und Empfänger darf nie größer
als 50 m sein.
4. Stellen Sie sicher, dass zwischen Sender und Empfänger stets
Sichtverbindung besteht.
5. Halten Sie zwischen zwei Sendern einen Mindestabstand von
1 m ein.
Wenn dies nicht möglich ist (z.B. bei ”Liebesduetten”), überprüfen Sie vor der Aufführung, welche Frequenzen sich dafür
eignen.
6. AchtenSie darauf, dass die Antenne des Taschensenders immer
frei hängen kann und nicht die Haut berührt. Der menschliche
Körper dämpft das Sendesignal.
7. Stellen Sie den Empfänger nicht in Wandnischen oder in der
Nähe von Metallblechen oder Draht auf. Maschendraht ist
10. Reinigung
Zum Reinigen der Oberflächen des Senders und Empfängers verwenden Sie am besten ein mit (Industrie-)Spiritus oder Alkohol
befeuchtetes weiches Tuch.
besonders kritisch!
8. Richten Sie die Antennen nicht parallel zu metallischen
Oberflächen aus.
9. Meiden Sie Licht-Racks und Leuchtstoffröhren. Dimmer und
Starter senden HF-Strahlung aus.
10.Meiden Sie digitale Effektgeräte und PCs. Auch diese senden
HF-Strahlung aus.
11. Technische Daten
HT 80 PT 80 SR 80
Trägerfrequenz 710,2 - 860,9 MHz
Modulation FM
Audioübertragungsbandbreite 50 - 20.000 Hz
Frequenzstabilität (-10°C bis +50°C) ±10 ppm
Nennhub 30 kHz (US1a, US1b: 7,5 kHz)
Klirrfaktor bei 1 kHz <0,5% <0,4%
Kompander Ja
Signal/Rauschabstand typ. 50 dB(A) >100 dB(A)
Limiter Ja
HF-Ausgangsleistung 10 mW
Stromaufnahme typ. 130 mA 145 mA 200 mA
Spannungsversorgung 2 x 1,5 V Batterien Typ AA 120/230 V AC 50/60 Hz
Betriebszeit >8 h >8 h
Eingangsempfindlichkeit typ. -95 dBm
Audio-Eingangspegel für Nennhub 350 mV/1 kHz 1400 mV/1 kHz
Eingangsimpedanz 220 kΩ
Speisung für Mikrofonkapsel 6 V/6,8 kΩ an Stift 3
Squelch-Einsatzschwelle -95 bis -80 dBm
Audioausgang XLR symm.: umschaltbar
zwischen Mikrofon- und
Linepegel; typ. 30 dB
XLR asymm.: 6 dBm
6,3-mm-Klinke asymm.: 0 dBm
Abmessungen (BxTxH) 240 x ø36 mm 92 x 65 x 20 mm 210 x 170 x 42 mm
Nettogewicht 245 g 76 g 470 g
Dieses Produkt entspricht den Normen ETS 300.422 und ETS 300.445 sowie FCC Part 74, Part 15 (Empfänger) und Part 90 (Traveler).
12. Frequenzliste - Frequency List - Liste des fréquences - Lista delle frequenze Lista de frecuencias - Lista de freqüências
Set: JPA (Japan Spot)
CHANNEL FREQ.
0 OFF
1 802.500MHz*
2 803.000MHz*
3 804.000MHz
4 804.875MHz*
5 805.500MHz*
6 805.500MHz
7 805.500MHz
8 805.500MHz
9 805.500MHz
A 805.500MHz
B 805.500MHz
C 805.500MHz
D 805.500MHz
E 805.500MHz
F 805.500MHz
Set: US54
CHANNEL FREQ.
0 OFF
1 710.200MHz
2 710.400MHz*
3 710.600MHz
4 710.800MHz
5 711.000MHz*
6 711.200MHz
7 711.400MHz
8 711.600MHz
9 711.800MHz*
A 712.000MHz
B 712.200MHz
C 712.400MHz
D 712.600MHz
E 712.800MHz*
F 713.000MHz
Set: UK69A (UKSpot)
CHANNEL FREQ.
0 OFF
1 854.900MHz*
2 855.275MHz*
3 856.175MHz*
4 857.625MHz*
5 857.625MHz
6 857.625MHz
7 857.625MHz
8 857.625MHz
9 857.625MHz
A 857.625MHz
B 857.625MHz
C 857.625MHz
D 857.625MHz
E 857.625MHz
F 857.625MHz
Set: US55
CHANNEL FREQ.
0 OFF
1 719.000MHz
2 719.200MHz
3 719.400MHz
4 719.600MHz
5 719.800MHz*
6 720.000MHz
7 720.200MHz
8 720.400MHz
9 720.600MHz*
A 720.800MHz
B 721.000MHz
C 721.200MHz
D 721.400MHz
E 721.600MHz*
F 721.800MHz
Set: UK69B (UKSpot)
CHANNEL FREQ.
0 OFF
1 858.200MHz*
2 860.400MHz*
3 860.900MHz*
4 860.900MHz
5 860.900MHz
6 860.900MHz
7 860.900MHz
8 860.900MHz
9 860.900MHz
A 860.900MHz
B 860.900MHz
C 860.900MHz
D 860.900MHz
E 860.900MHz
F 860.900MHz
Set: US58
CHANNEL FREQ.
0 OFF
1 734.400MHz
2 734.600MHz*
3 734.800MHz
4 735.000MHz
5 735.200MHz
6 735.400MHz
7 735.600MHz
8 735.800MHz
9 736.000MHz*
A 736.200MHz
B 736.400MHz
C 736.600MHz
D 736.800MHz
E 737.000MHz*
F 737.200MHz
Set: US59
CHANNEL FREQ.
0 OFF
1 742.800MHz
2 743.000MHz*
3 743.200MHz
4 743.400MHz
5 743.600MHz*
6 743.800MHz
7 744.000MHz
8 744.200MHz
9 744.400MHz*
A 744.600MHz
B 744.800MHz
C 745.000MHz
D 745.200MHz
E 745.400MHz*
F 745.600MHz
Set: EU58
CHANNEL FREQ.
0 OFF
1 770.600MHz
2 770.800MHz*
3 771.000MHz
4 771.200MHz
5 771.400MHz*
6 771.600MHz
7 771.800MHz
8 772.000MHz
9 772.200MHz*
A 772.400MHz
B 772.600MHz
C 772.800MHz
D 773.000MHz
E 773.200MHz*
F 773.400MHz
Set: EU59
CHANNEL FREQ.
0 OFF
1 777.600MHz
2 777.800MHz*
3 778.000MHz
4 778.200MHz
5 778.400MHz*
6 778.600MHz
7 778.800MHz
8 779.000MHz
9 779.200MHz*
A 779.400MHz
B 779.600MHz
C 779.800MHz
D 780.000MHz
E 780.200MHz*
F 780.400MHz
Set: EU60
CHANNEL FREQ.
0 OFF
1 785.600MHz
2 785.800MHz*
3 786.000MHz
4 786.200MHz
5 786.400MHz*
6 786.600MHz
7 786.800MHz
8 787.000MHz
9 787.200MHz*
A 787.400MHz
B 787.600MHz
C 787.800MHz
D 788.000MHz
E 788.200MHz*
F 788.400MHz
Set: NZ1
CHANNEL FREQ.
0 OFF
1 812.200MHz
2 812.400MHz*
3 812.600MHz
4 812.800MHz
5 813.000MHz*
6 813.200MHz
7 813.400MHz
8 813.600MHz
9 813.800MHz*
A 814.000MHz
B 814.200MHz
C 814.400MHz
D 814.600MHz
E 814.800MHz*
F 815.000MHz
Set: NZ2
CHANNEL FREQ.
0 OFF
1 833.200MHz
2 833.400MHz*
3 833.600MHz
4 833.800MHz
5 834.000MHz*
6 834.200MHz
7 834.400MHz
8 834.600MHz
9 834.800MHz*
A 835.000MHz
B 835.200MHz
C 835.400MHz
D 835.600MHz
E 835.800MHz*
F 836.000MHz
WMS 80
Wi reless Microphone System
SR 80
HT 80
HT80
HT80
HT80
HT80
HT80
S R 8 0 0 0 0 0 Z 0 0 0 0
S N R : 0 1 0 0 1 A K G S e t : E U S . .
1:000.000 9:000.000 MHz
2:000.000 10:000.000 MHz
3:000.000 11:000.000 MHz
4:000.000 12:000.000 MHz
5:000.000 13:000.000 MHz
6:000.000 14:000.000 MHz
7:000.000 15:000.000 MHz
8:000.000
B CA
ED
1 e 1 e
1 a
1 c 1 g
1 o
1 f
1 q
1 i
1 j
1 h
1 d
1 b
1 n 1 p 1 m
1 k / 1 l
2 d / 2 j
2 a 2 c2 b
2 e
2 h / 2 i
2 f
2 g
2 k
HT80
HT80
HT80
HT 80
+
–
2 x 1. 5 V
PT 80
3 b 3 a 3 c 3 d
3 e
3 g
3 g
3 i
3 m
3 m
P T 8 0 0 0 0 0 Z 0 0 0 0
S N R : 0 1 0 0 1 A K G S e t : E U S . .
1:000.000 9:000.000 MHz
2:000.000 10:000.000 MHz
3:000.000 11:000.000 MHz
4:000.000 12:000.000 MHz
5:000.000 13:000.000 MHz
6:000.000 14:000.000 MHz
7:000.000 15:000.000 MHz
8:000.000
3 k / 3 l
I II
3 g
3 j
3 f
2 x 1. 5 V
3 h
I VI I I
WMS 80
Wireless Microphone Systems
User Instructions
Contents
FCC Statement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
1. Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3. The WMS 80 Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.1. Handheld System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.2. Bodypack System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
3.3. Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4. SR 80 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1. Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1.1. Front Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
4.1.2. Rear Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
4.2. Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5. HT 80 Handheld Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.1. Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.2. Interchangeable Microphone Elements . . . . . . . . . . . . . . . . . . . . . . . . . 4
5.3. Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Page
6. PT 80 Bodypack Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.1. Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
6.2. Microphones, Guitar Cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
6.3. Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7. Frequencies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.1. Frequency Sets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
7.2. Ordering Replacement Transmitters and/or Receivers. . . . . . . . . . . . . . . . 5
8. Multichannel Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9. Setting Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.1. Selecting Carrier Frequencies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.1.1. Multichannel Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.1.2. Changing Carrier Frequencies . . . . . . . . . . . . . . . . . . . . . . . . . 5
9.2. HT 80 Handheld Transmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.2.1. Microphone Element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.2.2. Inserting, Testing, and Removing Batteries . . . . . . . . . . . . . . . . . . 6
9.3. PT 80 Bodypack Transmitter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4. SR 80 Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.1. Placement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.2. Rack Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.3. Audio connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
9.4.4. Connecting to Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.4.5. Antennas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.5. System Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.5.1. Multichannel Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
9.6. Important Hints for Reliable Operation . . . . . . . . . . . . . . . . . . . . . . . . . 7
10. Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
11. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
12. Frequency List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Please read this Manual carefully before operating the equipment.
1. Introduction
Thank you for selecting the WMS 80 wireless microphone system
from AKG. Please take the time to read through this Manual. It
contains information on how to make optimum use of your equipment. Have fun!
2. Precautions
2.1.Spill no liquids on the equipment and do not drop any objects
through the ventilation slots in the equipment.
2.2.Do not place the equipment near heat sources such as radiators, heating ducts, or amplifiers, etc. and do not expose it to
direct sunlight, excessive dust, moisture, rain, mechanical
vibrations, or shock.
2.3.Be sure to dispose of used batteries as required by local
waste disposal rules. Never throw batteries into a fire (risk of
explosion).
3. The WMS 80 Systems
Two different WMS 80 Systems are available:
3.1. Handheld System
1 SR 80 Receiver
1 AC power adapter for 11.7 VAC
1 RMU 80 19” rack mounting kit for 2 SR 80 receivers
1 BP 80 blank panel
1 screwdriver
1 HT 80 Handheld Transmitter
2 AA size 1.5 V dry batteries
1 SA 43 stand adapter
1 adjustable protective ring for controls
3.2. Bodypack System
1 SR 80 Receiver
1 AC power adapter for 11.7 VAC
1 RMU 80 19” rack mounting kit for 2 SR 80 receivers
1 BP 80 blank panel
1 screwdriver
1 PT 80 Bodypack Transmitter
1 belt clip
2 AA size 1.5 V dry batteries
Check that the package contains all the parts listed above for your
system. If anything is missing, please contact your AKG dealer.
3.3. Optional Accessories
CH 60/80 plastic carrying case for one complete WMS 80
system.
Color Coding Kit: Set of rings (for the HT 80) and platelets
(for SR 80 and PT 80) in various colors for identifying the individual channels of a multichannel system.
4. SR 80 Receiver
The SR 80 is a stationary True Microcontrolled Diversity receiver
for use with WMS 80 transmitters. The SR 80 operates in a subband up to 4 MHz wide of the 710 MHz to 861 MHz UHF
carrier frequency range. The SR 80 can be switched to a maximum of 15 different carrier frequencies depending on local frequency allocations.
4.1. Controls
4.1.1. Front Panel
The lettering of the front panel controls is protected against scratching by a protective film. To remove the film, just peel it off.
1a POWER: Switches the power to the SR 80 ON and OFF.
1b VOLUME: The VOLUME pot matches the SR 80’s output level
to the input sensitivity of your mixer or amplifier.
1c SQUELCH: The squelch circuit switches the receiver off if the
received signal is too weak, in order to suppress the related
noise or the residual noise of the receiver while the transmitter
is off. Set the SQUELCH control to minimum before first switching the receiver on. (For details, refer to section 9.)
1d CHANNEL: This rotary switch selects the desired carrier fre-
quency or its alternative frequencies.
1e Telescoping antennas: The SR 80 is a diversity receiver and
uses two antennas in order to receive the transmitter signal at
two different spots. The diversity electronics will automatically
activate the antenna that delivers the better signal.
1f MUTE LED: Lights red if the squelch is active. In this case the
audio output will be muted. Note that the MUTE LED does
not indicate the position of the MUTE switch on the transmitter!
1g RF LOW/OK LEDs: Indicate the received field strength of the
transmitter signal.
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Parts 74, 15, and 90 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Shielded cables and I/O cords must be used for this equipment to comply with the relevant FCC regulations.
Changes or modifications not expressly approved in writing by AKG Acoustics may void the user’s authority to operate this equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interf e rence, and (2) this device must accept any interf e rence received, including interf e rence that may cause undesired operation.
1h AF/PEAK LEDs: Indicate the received audio level.
The green LED lighting and the red LED flashing occasionally
indicate optimum modulation.
If the LEDs do not light, the sensitivity setting on the transmitter
is too low.
The red LED lighting constantly indicates overmodulation.
1i Diversity LEDs A and B: Indicate which of the two receiving
antennas is active.
1j Color Code: If you use the receiver within a multichannel
system, you may remove the black plastic platelet and replace it with a colored platelet included in the optional Color
Coding Kit to identify each channel by a different color.
4.1.2. Rear Panel
1k Carrier Frequency Table: A label listing the available fre-
quencies is affixed to the bottom panel of the receiver.
1l Frequency Set Designation: The label on the bottom panel
also indicates the designation of the Frequency Set.
1m POWER: Input connector for the supplied AC adapter.
1n AUDIO OUT UNBALANCED: Unbalanced audio output on a
1/4” mono jack for connecting to, e.g., a guitar amplifier.
1o AUDIO OUT BALANCED: Balanced 3-pin XLR audio output
for connecting to, e.g., a microphone input on the mixing
console.
1p BALANCED LINE/MIC: Switches the balanced audio output
to line or microphone level. Therefore, you can connect the
SR 80 to microphone or line level inputs as desired.
1q Screwdriver for adjusting the CHANNEL and GAIN controls
on the transmitters.
4.2. Optional Accessories
Color Coding Kit
each wireless channel by a different color.
2e GAIN: This rotary pot allows you to match the microphone
level to the transmitter’s audio section.
2f Battery Compartment: Refer to Section 9. Setting Up.
2g CHANNEL: This rotary switch selects the desired carrier fre-
quency (depending on local allocations) or switches between
the carrier frequency and its alternative frequencies.
Important: Prior to selecting frequencies, switch the transmitter
OFF.
2h Carrier Frequency Table: A label listing the available fre-
quencies is affixed to the battery compartment.
2i Frequency Set Designation: The label inside the battery com -
partment also indicates the designation of the Frequency Set.
2j Adjustable protective ring: Protects the controls from being
misadjusted accidentally.
5.2. Interchangeable Microphone Elements
The interchangeable microphone elements (2k) D 880 WL1,
D 3700 WL1, D 3800 WL1, C 5900 WL1, and C 535 WL1
are acoustically and mechanically identical to the equivalent hardwire versions. They feature the same transducer capsules and
mechanical construction.
Extremely high gain before feedback, optimum handling noise
rejection, ultimate protection from damage, and an integrated
wind and pop screen are only the most impressive features of
these microphones. For more details, refer to the respective AKG
brochures.
5.3. Optional Accessories
W 880 foam windscreen for D 880 WL1
W 3001 foam windscreen for D 3700 WL1 and
C 5900 WL1
W 23 foam windscreen for C 535 WL1
Color Coding Kit
5. HT 80 Handheld Transmitter
The HT 80 handheld transmitter and matching microphone elements (optional) provide the same acoustic performance as the
equivalent hardwire microphone versions. The microphone elements available for the HT 80 have been specifically designed for
vocal use.
The HT 80 operates in a subband up to 4 MHz wide within the
710 MHz to 861 MHz UHF carrier frequency range. The HT 80
can be switched to a maximum of 15 different carrier frequencies
depending on local frequency allocations.
The transmitter uses a dipole antenna integrated in the body.
The controls can be protected against accidental misadjustment
collectively (2d) or individually with the supplied adjustable protective ring (2j).
5.1. HT 80 Controls
2a PWR: Switches the transmitter power ON (“I”) and OFF (“0”).
2b Status LED: Indicates battery status and audio input overload.
LED glowing dimly: batteries are OK.
LED constantly lighting brightly: batteries will be dead in
about 90 minutes.
LED illuminating brightly: audio input is overloaded.
2c MIC: Mutes the audio signal (position “0”) while power and
carrier frequency remain ON. Thus, no noise will become
audible if you mute the microphone, even if the SQUELCH
control (1c) on the receiver is set to minimum.
2d Color Code: If you use the transmitter in a multichannel system
you can remove the black plastic ring and replace it with a
colored ring from the optional Color Coding kit to identify
6. PT 80 Bodypack Transmitter
You can use the PT 80 bodypack transmitter with both dynamic
microphones and condenser microphones operating on a supply
voltage of approx. 7 V. You may also connect an electric guitar,
electric bass, or remote keyboard.
The PT 80 operates in a subband up to 4 MHz wide of the
710 MHz to 861 MHz UHF carrier frequency range. The HT 80
can be switched to a maximum of 15 different carrier frequencies
depending on local frequency allocations.
6.1. Controls
3a POWER: Switches the transmitter power ON (“I”) and OFF
(“0”).
3b MIC: Mutes the audio signal (position “0”) while power and
carrier frequency remain ON. Thus, no noise will become
audible if you mute the microphone even if the SQUELCH
control (1c) on the receiver is set to minimum.
3c Status LED: Indicates battery status and audio input overload.
LED glowing dimly: batteries are OK.
LED constantly lighting brightly: batteries will be dead in
about 90 minutes.
LED illuminating brightly: audio input is overloaded.
3d Audio Input: 3-pin mini XLR connector with both mic and line
level pins that automatically match the connector pinout of the
microphone or optional MKG/L guitar cable.
3e Color Code: If you use the transmitter within a multichannel
system, you may remove the black plastic platelet and re-
place it with a colored platelet included in the optional Color
Coding Kit to identify each channel by a different color.
3f CHANNEL: This rotary switch selects the desired carrier fre-
quency.
3g Belt Clip for fixing the transmitter to your belt.
3h Battery Compartment: Refer to Section 9. Setting Up.
3i Antenna: Permanently connected, flexible antenna.
3j GAIN: This rotary pot allows you to match the microphone or
instrument level to the transmitter’s audio section.
3k Carrier Frequency Table: A label listing the available fre-
quencies is affixed to the transmitter rear panel.
3l Frequency Set Designation: The label on the rear panel also
indicates the designation of the Frequency Set.
3m Security Cover: Protects the POWER and MIC switches from
being actuated unintentionally.
6.2. Microphones, Guitar Cable (optional)
The following AKG microphones have been designed specifically
for direct connection to the audio input of the PT 80:
C 417 L
C 419 L
C 420 L
CK 77 L
The MKG/L guitar cable from AKG lets you connect an electric
guitar, electric bass, or remote keyboard to the bodypack transmitter.
6.3. Optional Accessories
CB 60/80 bag
Color Coding Kit
7. Frequencies
The transmitter and receiver of your WMS 80 system have been
factory programmed for up to 15 selectable carrier frequencies.
The carrier frequency label (1k) on the receiver, (2g) on the handheld transmitter, or (3k) on the bodypack transmitter lists the
Frequency Set your WMS 80 system uses and all available carrier
frequencies.
7.1. Frequency Sets
Prior to powering up your WMS 80 system, check that the transmitter and receiver use the same Frequency Set. If they do not, you
may not be able to find a common carrier frequency for the transmitter and receiver.
The following Frequency Sets are currently available:
Designation Frequency Countries
Range (MHz)
EU58 770,6 - 773,4 EU
EU59 777,6 - 780,4 EU
EU60 785,6 - 788,4 EU
JPA 802,5 - 805,5 EU, Japan
NZ1 812,2 - 815,0 EU, New Zealand
NZ2 833,2 - 835,0 EU, New Zealand
UK69A 854,9 - 857,625 EU, Great Britain
UK69B 858,2 - 860,9 EU, Great Britain
US54 710,2 - 713,0 USA
US55 719,0 - 721,8 USA
US58 734,4 - 737,2 USA
US59 742,8 - 745,6 USA
For frequencies allocated in the various countries and frequencies
suited for intermodulation-free simultaneous operation, refer to the
Frequency List in section 12.
7.2. Ordering Transmitters and Receivers
If you want to order additional transmitters or receivers operating
on the same set of frequencies as your original equipment, be sure
to state the designation of your original Frequency Set (1k/1l, 2i,
3k/3l) and the serial number of the original device. We need this
information to make sure your new equipment will be compatible
with the original units.
8. Multichannel Systems
Carrier frequencies allocated to wireless microphones differ from
country to country. Depending on local frequency allocations and
available carrier frequencies you can operate two to four
WMS 80 systems simultaneously. (Refer to the Frequency List in
section 12.)
In each carrier frequency table (1k, 2h, 3k) and in the Frequency
List in section 12, the basic frequencies you can use simultaneously and without risk of intermodulation are marked with *.
If you have any questions regarding allocated frequencies contact
your dealer, the competent authority, your AKG representative, or
the AKG head office in Vienna, Austria.
Alternatively, you are welcome to visit the AKG website at
www.akg-acoustics.com where you can download a FREE frequency management program for AKG Wireless Microphone
Systems.
9. Setting Up
Prior to connecting the receiver to AC power and inserting the batteries into the transmitter, set the transmitter and receiver to the
same carrier frequency. The carrier frequency tables on the transmitter (2h, 3k) and receiver (1k) and the Frequency List (section 12)
on page 44 list the channel number corresponding to each carrier frequency.
9.1. Selecting the Carrier Frequency
1. Handheld transmitter: Unscrew the battery compartment
cover and the color code ring (2d or 2j) CCW.
Bodypack transmitter: Open the battery compartment
(3h).
All controls are now accessible.
2. Use the supplied screwdriver (1q) to set the CHANNEL control
(2g) on the handheld transmitter or (3f) on the bodypack transmitter to the desired channel.
3. Set the CHANNEL control (1d) on the receiver to the same
channel as the transmitter.
9.1.1. Multichannel Systems
1. Be sure to assign a separate carrier frequency to each transmission channel (transmitter + receiver).
2. Set the transmitter and receiver to one of the frequencies marked with * in the carrier frequency tables (1k, 2h, 3k).
Note: If reception on the selected carrier frequency is disturbed,
set the carrier frequencies for all WMS 80 channels
within the same frequency set up or down one step
with the respective CHANNEL controls (1d, 2g, 3f) on each
transmitter and receiver.
This is necessary to provide the minimum frequency spacing
required for intermodulation-free multichannel operation.
Important: Do not operate two or more WMS 80 channels on
the same frequency at the same time and location. This would
cause unwanted noise due to radio interference.
9.1.2. Changing Carrier Frequencies
Prior to changing a carrier frequency, be sure to switch the
transmitter OFF. To activate the new carrier frequency, switch
the transmitter back ON. (If you try to change the carrier frequency while power to the transmitter is on, the frequency will remain
the same.)
9.2. HT 80 Handheld Transmitter
9.2.1. Microphone Element
Prior to switching the transmitter on, screw the microphone element
CW onto the thread on the transmitter. All electrical connections
will be made automatically.
9.2.2. Inserting, Testing, and Removing Batteries
1. Make sure that the end of the ribbon fixed inside the battery
compartment (2f) will stick out of the battery compartment (2f).
(The ribbon is needed for removing the batteries.)
2. Push the upper end of each of the supplied batteries beneath
the fixing flange in the battery compartment (2f) from the side
and press firmly down against the battery compartment bottom.
Check that the batteries align with the polarity marks.
The transmitter will not function with the batteries inserted incorrectly
Important: Do not try to insert the batteries straight or with the
lower end first. You would risk breaking the fixing flange so the
b a t t e ry would not be seated securely in the battery compart m e n t .
3. Set the PWR switch to “I” to switch the power to the transmitter
on.
The status LED (2b) will flash momentarily. If the batteries are in
good condition, the status LED (2b) will continue glowing dimly.
When the status LED (2b) illuminates brightly the batteries will
be dead within about 90 minutes. Replace the batteries with
new ones as soon as possible.
If the status LED (2b) fails to illuminate the batteries are dead.
Insert new batteries.
4. Screw the supplied protective ring (2j) and the battery compartment cover back onto the transmitter CW. You can rotate
the protective ring (2j) so that any one of the controls will be
accessible and all others covered (B to E) and thus protected
from being misadjusted unintentionally.
Note: For easy channel identification in a multichannel setup, you
can install a different-color protective ring included in the
optional Color Coding Kit. These protective rings are adjustable, too.
Note: If you prefer to cover all controls, reinstall the original color
code ring (2d) after adjusting the system as described
in section 9.5.
5. Removing batteries: Pull the ribbon outward to release the
batteries from the battery compartment (2f) and remove the batteries.
9.3. PT 80 Bodypack Transmitter
1. Insert the supplied batteries into the battery compartment (3h)
conforming to the polarity marks.
The transmitter will not function with incorrectly inserted batteries.
2. Close the battery compartment (3h). The GAIN control (3j)
remains accessible through an opening in the battery compartment cover.
3. Connect your microphone -- or your instrument using an optional MKG/L guitar cable -- to the audio input (3d).
4. Rotate the security cover (3m) CW to uncover the switches.
5. Set the POWER switch (3a) to “I” to switch the power to the
transmitter on.
The status LED (3c) will flash momentarily. If the batteries are in
good condition, the status LED (3c) will continue glowing dimly .
When the status LED (3c) illuminates brightly the batteries will
be dead within about 90 minutes. Replace the batteries with
new ones as soon as possible.
If the status LED (3c) fails to illuminate the batteries are dead.
Insert new batteries.
6. Snap the security cover (3m) back over the switches CCW.
You can wear the transmitter inside a shirt or jacket pocket, fix
it to your belt with the belt clip (3g), or attach it to your body
with adhesive bandage.
Important: Make sure the antenna will hang down freely, with-
out being covered by the body.
Note: For easy channel identification in a multichannel setup, you
can replace the snap fitted color code platelet (3e) with a different-color platelet included in the optional Color Coding Kit.
9.4. SR 80 Receiver
9.4.1. Placement
Reflections off metal parts, walls, ceilings, etc. or the shadow
effects of musicians and other people may weaken or cancel the
direct transmitter signal.
For best results, place the receiver as follows:
1. Place the receiver near the performance area (stage). Make
sure, though, that the transmitter will never get any closer to the
receiver than 16 ft. (5 m).
2. There should always be a direct line of sight between the transmitter and receiver.
3. Place the receiver at least 5 ft. (1.5 m) away from any big
metal objects, wire (particularly wire mesh) or sheet metal structures, walls, scaffolding, ceilings, etc.
4. Do not place the receiver in a recess in a wall.
5. Place the receiver at least 5 ft. (1.5 m) away from any equipment that may emit RF radiation such as lighting racks, fluorescent lamps, digital effects units, or PCs.
You can either use the receiver free-standing or mount it in a 19”
rack using the supplied RMU 80 rack mounting kit.
9.4.2. Rack Mounting
1. Slide a rack ear into the fixing rail on one side of the receiver
and the BP 80 blank panel into the fixing rail on the other side
from rear to front.
2. To mount two receivers, slide the linking section with the cover
plate pointing to the receiver front panel into the fixing rail on
one side of the receiver from rear to front. Slide the linking section into the fixing rail on one side of the second receiver from
the rear. Slide another rack ear into the fixing rail on the other
side of the second receiver.
3. Use the supplied installation screws to fix the rack ears to the
rack. For best reception, we recommend to mount the receiver(s) at the top level of the rack.
9.4.3. Audio Connection
Connect one of the AUDIO OUT sockets to the desired input:
- BALANCED socket (1o) - XLR cable - microphone input: set
BALANCED LINE/MIC switch (1p) to MIC.
- BALANCED socket (1o) - XLR cable - line input: set BALANCED
LINE/MIC switch (1p) to LINE.
- UNBALANCED jack (1n) - 1/4” jack cable - unbalanced 1/4”
microphone or line input jack. (BALANCED LINE/MIC switch
(1p) position is uncritical.)
Important: Never use the two AUDIO OUT sockets simulta-
neously! This may cause signal loss or increased noise.
9.4.4. Connecting to Power
1. Unfold the two antennas (1e) and extend them fully to obtain
optimum reception.
2. Set the SQUELCH control (1c) fully CCW.
3. Check that the AC mains voltage stated on the sup-
plied AC adapter is identical to the AC mains voltage available where you will use your WMS 80.
Using the AC adapter with a different AC voltage may cause
irreparable damage to the unit.
4. Plug the feeder cable on the supplied AC adapter into the
POWER socket (1m) on the receiver.
5. Bend part of the feeder cable into a bight, pass the bight
through the opening in the lower part of the screwdriver support, and place the end of the bight snugly against the strain
relief hook above the POWER socket (1m).
6. Plug the power cable on the supplied AC adapter into a convenient power outlet.
7. Switch the receiver ON with the POWER switch (1a).
Note: For easy channel identification in a multichannel setup, you
can replace the snap fitted color code platelet (1j) with a different-color platelet included in the optional Color Coding Kit.
9.4.5. Antennas
For optimum reception, make sure to extend the two telescoping
antennas (1e) exactly as far as specified for each Frequency Set
in Table 1 on page 39.
9.5. System Adjustments
1. Handheld transmitter: Using the supplied screwdriver
(1q), set the GAIN control (2e) so that on the receiver the green
AF LED (1h) will light constantly and the red PEAK LED (1h) on
the receiver and the status LED (2b) on the transmitter will only
flash on the loudest signal peaks.
Bodypack transmitter: Using the supplied screwdriver
(1q), set the GAIN control (3j) so that the green AF LED (1h) on
the receiver will light constantly and the status LED (3c) on the
transmitter as well as the red PEAK LED (1h) on the receiver will
only flash on the loudest signal peaks.
2. The red PEAK LED (1h) on the receiver and/or the status LED
(2b, 3c) on the transmitter lighting brightly means the transmitter is overloaded. Turn the GAIN control (2e) or (3j) on the
transmitter CCW to the point that the PEAK (1h) and status (3c)
LEDs will only flash occasionally.
3. Set the VOLUME control (1b) on the receiver so that the receiver output will optimally drive the connected device (e.g., mixer
input). Refer to the instruction manual for the connected device.
4. Check the perf o rmance area for "dead spots", i.e., places where
the field strength seems to drop and reception deteriorates.
If you find any dead spots, try to eliminate them by repositioning the receiver. If this does not help, avoid the dead spots.
5. If unwanted noise becomes audible, turn the SQUELCH control
(1c) CW just enough to suppress the noise.
The MUTE LED (1f) will light every time the squelch mutes the
audio output of the receiver.
Important: Never set the squelch threshold higher than abso-
lutely necessary. The higher the squelch threshold, the lower the
sensitivity of the receiver and thus the usable range between
transmitter and receiver.
6. Check the field strength of the received signal. If the RF LOW
LED (1g) lights, reposition the receiver and/or transmitter such
that field strength will increase back to optimum (OK LED (1g)
illuminating).
7. The MUTE LED (1f) on the receiver illuminating means that the
squelch is active.
Remedies: Switch the transmitter ON, move closer to the receiver, or turn the SQUELCH control (1c) CCW to the point that the
MUTE LED (1f) will extinguish.
9.5.1. Multichannel Systems
If reception on the selected carrier frequency is disturbed, set the
carrier frequencies for all WMS 80 channels within
the same frequency set up or down one step with the
respective CHANNEL controls (1d, 2g, 3f) on each transmitter
and receiver.
This is necessary to provide the minimum frequency spacing required for intermodulation-free multichannel operation.
Important: Prior to changing a carrier frequency, be sure to
switch the transmitter OFF. To activate the new carrier
frequency, switch the transmitter back ON. (If you try to change
the carrier frequency while power to the transmitter is on, the
frequency will remain the same.)
9.6. Important Hints for Reliable Operation
The propagation of RF radiation is subject to certain physical laws
that you need to take into account in order to obtain trouble-free
performance from any wireless microphone system. Here are a
few useful hints on how to avoid problems such as sudden noise
surges, phasiness (whizzing, whirring), dropouts, or clicks:
1. In a multichannel system, always leave power to all transmitters
on. To cut the transmitter signal, use the MUTE switch only.
2. Keep a minimum transmitter to receiver distance of 16 ft. (5 m).
3. Make sure the transmitter will never be farther away from the
receiver than 164 ft. (50 m).
4. Make sure there is a direct line of sight between the transmitter
and receiver.
5. Keep any two transmitters at least 40 inches (1 m) apart.
If this is impractical (for instance, during ”love duets”), check
prior to the performance what frequencies will work best at
close quarters.
6. Make sure the antenna of the bodypack transmitter will hang
down freely throughout the performance and will not touch the
user’s skin. The human body attenuates RF signals.
7. Do not place the receiver in a recess in a wall or near sheet
metal or wire structures. Wire mesh is a particularly efficient
absorber of RF energy.
8. Do not align antennas parallel to metal surfaces.
9. Avoid lighting racks and fluorescent lamps. Dimmers and
ballast circuits emit RF radiation.
10.Avoid digital effects units and PCs. They, too emit RF radiation.
10. Cleaning
To clean the transmitter and receiver surfaces, use a soft cloth
moistened with methylated spirits or alcohol.
11. Specifications
HT 80 PT 80 SR 80
Carrier frequency 710.2 to 860.9 MHz
Modulation FM
Audio bandwidth 50 to 20,000 Hz
Frequency stability (-10°C to +50°C) ±10 ppm
Rated deviation 30 kHz (US1a, US1b: 7.5 kHz)
T.H.D. at 1 kHz <0.5% <0.4%
Compander Yes
Signal/noise ratio typ. 50 dB(A) >100 dB(A)
Limiter Yes
RF output 10 mW
Current consumption typ. 130 mA 145 mA 200 mA
Power requirement 2x1.5 V AA size batteries 120/230 V AC, 50/60 Hz
Battery life >8 hours >8 hours
Input sensitivity typ. -95 dBm
Audio input level for rated deviation 350 mV/1 kHz 1400 mV/1 kHz
Input impedance 220 kΩ
Condenser microphone power supply 6 V/6,8 kΩ on pin 3
Squelch threshold -95 to -80 dBm
Audio output balanced XLR: switchable be
tween microphone and line
levels; typ. 30 dB
unbalanced XLR: 6 dBm
unbalanced 1/4” jack: 0 dBm
Size (WxDxH) 240 x 36 dia. mm 92 x 65 x 20 mm 210 x 170 x 42 mm
(9.4 x 1.4 in.) (3.6 x 2.6 x 0.8 in.) (8.3 x 6.7 x 1.7 in.)
Net weight 245 g (8.7 oz.) 76 g (2.7 oz.) 470 g (16.6 oz.)
This product conforms to ETS 300.422 and ETS 300.445 as well as Parts 15 (receiver), 74, and 90 (traveler) of the FCC Rules.
12. Frequenzliste - Frequency List - Liste des fréquences - Lista delle frequenze Lista de frecuencias - Lista de freqüências
Set: JPA (Japan Spot)
CHANNEL FREQ.
0 OFF
1 802.500MHz*
2 803.000MHz*
3 804.000MHz
4 804.875MHz*
5 805.500MHz*
6 805.500MHz
7 805.500MHz
8 805.500MHz
9 805.500MHz
A 805.500MHz
B 805.500MHz
C 805.500MHz
D 805.500MHz
E 805.500MHz
F 805.500MHz
Set: UK69A (UKSpot)
CHANNEL FREQ.
0 OFF
1 854.900MHz*
2 855.275MHz*
3 856.175MHz*
4 857.625MHz*
5 857.625MHz
6 857.625MHz
7 857.625MHz
8 857.625MHz
9 857.625MHz
A 857.625MHz
B 857.625MHz
C 857.625MHz
D 857.625MHz
E 857.625MHz
F 857.625MHz
Set: UK69B (UKSpot)
CHANNEL FREQ.
0 OFF
1 858.200MHz*
2 860.400MHz*
3 860.900MHz*
4 860.900MHz
5 860.900MHz
6 860.900MHz
7 860.900MHz
8 860.900MHz
9 860.900MHz
A 860.900MHz
B 860.900MHz
C 860.900MHz
D 860.900MHz
E 860.900MHz
F 860.900MHz
Set: US54
CHANNEL FREQ.
0 OFF
1 710.200MHz
2 710.400MHz*
3 710.600MHz
4 710.800MHz
5 711.000MHz*
6 711.200MHz
7 711.400MHz
8 711.600MHz
9 711.800MHz*
A 712.000MHz
B 712.200MHz
C 712.400MHz
D 712.600MHz
E 712.800MHz*
F 713.000MHz
Set: US55
CHANNEL FREQ.
0 OFF
1 719.000MHz
2 719.200MHz
3 719.400MHz
4 719.600MHz
5 719.800MHz*
6 720.000MHz
7 720.200MHz
8 720.400MHz
9 720.600MHz*
A 720.800MHz
B 721.000MHz
C 721.200MHz
D 721.400MHz
E 721.600MHz*
F 721.800MHz
Set: US58
CHANNEL FREQ.
0 OFF
1 734.400MHz
2 734.600MHz*
3 734.800MHz
4 735.000MHz
5 735.200MHz
6 735.400MHz
7 735.600MHz
8 735.800MHz
9 736.000MHz*
A 736.200MHz
B 736.400MHz
C 736.600MHz
D 736.800MHz
E 737.000MHz*
F 737.200MHz
Set: US59
CHANNEL FREQ.
0 OFF
1 742.800MHz
2 743.000MHz*
3 743.200MHz
4 743.400MHz
5 743.600MHz*
6 743.800MHz
7 744.000MHz
8 744.200MHz
9 744.400MHz*
A 744.600MHz
B 744.800MHz
C 745.000MHz
D 745.200MHz
E 745.400MHz*
F 745.600MHz
Set: EU58
CHANNEL FREQ.
0 OFF
1 770.600MHz
2 770.800MHz*
3 771.000MHz
4 771.200MHz
5 771.400MHz*
6 771.600MHz
7 771.800MHz
8 772.000MHz
9 772.200MHz*
A 772.400MHz
B 772.600MHz
C 772.800MHz
D 773.000MHz
E 773.200MHz*
F 773.400MHz
Set: EU59
CHANNEL FREQ.
0 OFF
1 777.600MHz
2 777.800MHz*
3 778.000MHz
4 778.200MHz
5 778.400MHz*
6 778.600MHz
7 778.800MHz
8 779.000MHz
9 779.200MHz*
A 779.400MHz
B 779.600MHz
C 779.800MHz
D 780.000MHz
E 780.200MHz*
F 780.400MHz
Set: EU60
CHANNEL FREQ.
0 OFF
1 785.600MHz
2 785.800MHz*
3 786.000MHz
4 786.200MHz
5 786.400MHz*
6 786.600MHz
7 786.800MHz
8 787.000MHz
9 787.200MHz*
A 787.400MHz
B 787.600MHz
C 787.800MHz
D 788.000MHz
E 788.200MHz*
F 788.400MHz
Set: NZ1
CHANNEL FREQ.
0 OFF
1 812.200MHz
2 812.400MHz*
3 812.600MHz
4 812.800MHz
5 813.000MHz*
6 813.200MHz
7 813.400MHz
8 813.600MHz
9 813.800MHz*
A 814.000MHz
B 814.200MHz
C 814.400MHz
D 814.600MHz
E 814.800MHz*
F 815.000MHz
Set: NZ2
CHANNEL FREQ.
0 OFF
1 833.200MHz
2 833.400MHz*
3 833.600MHz
4 833.800MHz
5 834.000MHz*
6 834.200MHz
7 834.400MHz
8 834.600MHz
9 834.800MHz*
A 835.000MHz
B 835.200MHz
C 835.400MHz
D 835.600MHz
E 835.800MHz*
F 836.000MHz
WMS 80
Wi reless Microphone System
HT 80
HT80
HT80
HT80
HT80
HT80
S R 8 0 0 0 0 0 Z 0 0 0 0
S N R : 0 1 0 0 1 A K G S e t : E U S . .
1:000.000 9:000.000 MHz
2:000.000 10:000.000 MHz
3:000.000 11:000.000 MHz
4:000.000 12:000.000 MHz
5:000.000 13:000.000 MHz
6:000.000 14:000.000 MHz
7:000.000 15:000.000 MHz
8:000.000
B CA
ED
1 e 1 e
1 a
1 c 1 g
1 o
1 f
1 q
1 i
1 j
1 h
1 d
1 b
1 n 1 p 1 m
1 k / 1 l
2 d / 2 j
Loading...
