Page 1
HSC 100 SR/OC
Bedienungshinweise
User Instructions
Mode d’emploi
Istruzioni d’uso
Modo de empleo
Instruções de uso
Page 2
2
1. Beschreibung
Das HSC 100 SR/OC ist eine universelle, ultraleichte
Kopfsprechgarnitur. Der Mikrofonteil ist in Kondensatortechnik mit achterförmiger Richtcharakteristik ausgeführt. In Verbindung mit dem sprachoptimierten Frequenzgang ergibt sich eine hervorragende Umgebungsgeräuschdämpfung. Der Hörerteil wird direkt im
Ohr plaziert und bewirkt so optimale Verständlichkeit
und Tragekomfort.
2. Sicherheitshinweise
1. Schütten Sie keine Flüssigkeiten auf das Gerät.
2. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z.B. Radiatoren oder Heizungsrohren
auf, und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung,
Regen, Vibrationen oder Schlägen aus.
3. Anwendung
Das HSC 100 SR/OC wurde für „Standardohren“ dimensioniert. Der mitgelieferte Schaumstoffüberzug für
den Hörerteil erlaubt eine gewisse Anpassung an
größere Ohren, und erhöht den Tragekomfort. Probieren Sie selbst wie der Halt und der Tragekomfort für Sie
optimal ist.
Setzen Sie das HSC 100 SR/OC so in das Ohr ein,
daß der Mikrofonarm zum Mundwinkel zeigt. Zur Verwendung im Freien montieren Sie bitte den Windschutz auf das Mikrofon, um ungewollte Geräuschentwicklung zu vermeiden.
Um die Sprechgarnitur vom Gewicht des Kabels zu entlasten, klemmen Sie es mit dem Kabelclip am Kragen
o. ä. an.
Page 3
3
4. Kabel
Das Kabel ist mit offenen Kabelenden ausgeführt. Die
Adern für Mikrofon und Hörsystem sind wie folgt farbcodiert:
Mikrofon:
Rot: Signal und Stromversorgung (1,5–10 V)
Schirm: Masse
Hörer:
Weiß: Signal
Schirm: Masse
5. Spezifikationen
Umweltbedingungen
ETS 300019 EC7,3
Lager- und Betriebstemperaturbereich: –40 bis +80°C
Garant. Fallhöhe auf harte Oberfläche: 150 cm
Mechanische Daten
Dimensionen: Hörer 17 mm Durchmesser
78 mm Länge
Gewicht: 8 g ohne Kabel
Gehäusematerial: ABS
Page 4
4
Technische Änderungen vorbehalten. Dieses Produkt entspricht der Norm EN 50 082-1
Akustische Daten Mikrofon
SLR 46+/–4dB
Richtcharakteristik 8er
Impedanz 2,2kOhm
Klirrfaktor <2% bei 16dBPa,
300 bis 3.400Hz
Linearität +/–1dB –40 bis 17dBPa
Speisespannung 1,1 bis 10V
Stromaufnahme <0,5mA
Geräuschpegelabstand >50dB
Frequenzgang Mikrofon
Akustische Daten Hörer
RLR –10+/–4dB
Impedanz 150Ohm
Klirrfaktor <2% bei 17dBPa,
300 bis 3.400Hz
Linearität +/–1dB –40 bis 16dBPa
Magnetisches DC Feld <400A/cm bei 2mm Abstand
von der Vorderseite
Sicherheitshinweis: Überschreiten Sie nicht
1,5Veff = 124dBSPL
Frequenzgang Hörer
Page 5
5
1. Description
The HSC 100 SR/OC is a versatile, featherweight
headset with a condenser microphone and dynamic
earphone. With its figure eight pickup pattern and frequency response optimized for speech pickup, the
microphone ensures excellent rejection of ambient
noise. The earphone has been designed for insertion
into the left or right ear for optimum intelligibility and
comfort.
2. Precautions
1. Do not spill any liquids on the equipment.
2. Do not place the equipment near heat sources such
as radiators or heating ducts and do not expose it to
direct sunlight, excessive dust, moisture, rain,
mechanical vibrations, or shock.
3. Use
The HSC 100 SR/OC has been designed for “standard size” ears. If your ears are larger, fix the supplied
foam ear cushion on the earphone for better fit and
comfort. Try the earphone on with and without the
foam ear cushion to find out which way it fits better
and more comfortably.
Insert the earphone into your left or right ear such that
the microphone arm points toward the corner of your
mouth. If you use the headset out of doors slip the supplied windscreen on the microphone in order to prevent unwanted wind noise.
To take the weight of the cable off the headset, use the
cable clip to attach the cable, e.g., to the collar.
Page 6
4. Cable
The HSC 100 SR/OC uses an unterminated cable. The
microphone and earphone wires are color coded as
follows:
Microphone
Red: audio and supply voltage (1.5 V to 10 V)
Shield: ground
Earphone
White: audio
Shield: ground
6
5. Specifications
Environment
ETS 3000 19 EC7.3
Storage and operating temperature range: –40°C to
+80°C
Guaranteed drop height onto hard surface: 150 cm
(59 in.)
System
Dimensions
Earphone diameter: 17 mm (0.7 in.)
Overall length: 78 mm (3.1 in.)
Weight: 8 g (0.3 oz.)
less cable
Case material: ABS
Page 7
7
Microphone Acoustical Data
SLR 46+/–4dB
Polar pattern figure-of-eight
Impedance 2.2 Kohms
T.H.D. <2% at 16dBPa,
300 to 3,400Hz
Linearity +/–1dB –40 to 17dBPa
Supply voltage 1.1 to 10V
Current consumption <0.5mA
S/N ratio >50dB

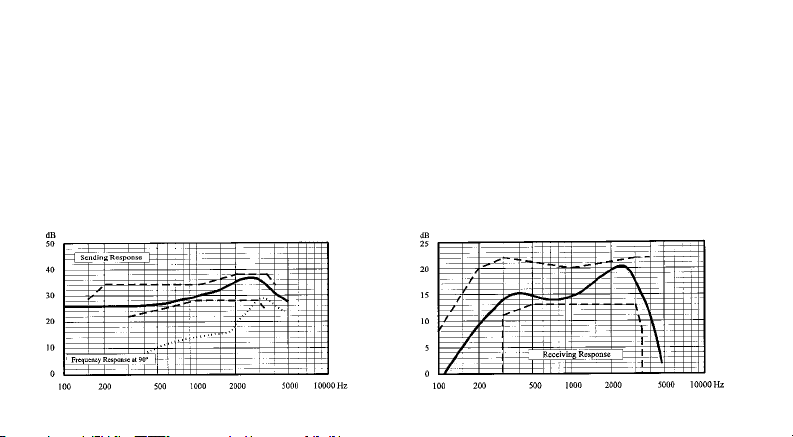

Microphone Frequency Response
Earphone Acoustical Data
RLR –10+/–4dB
Impedance 150 ohms
T.H.D. <2% at 17dBPa,
300 to 3,400Hz
Linearity +/–1dB –40 to 16dBPa
Magnetic stationary field <400A/cm at 2mm from
front
Warning: Do not exceed 1.5 V rms =
124dBSPL
Earphone Frequency Response
Specifications subject to change. This product conforms to EN 50 082-1
Page 8
8
1. Description
Le HSC 100 est un microcasque universel ultraléger. La
partie microphone est une structure électrostatique présentant un diagramme directionnel en huit. La combinaison avec la réponse de fréquence à optimisation de
parole résulte en une excellente atténuation des bruits
d’environnement. La partie écouteurs se place directement dans l’oreille, ce qui permet d’obtenir une compréhension et un comfort les meilleurs possible.
2. Conseils de sécurité
1. Ne pas renverser de liquide sur l’appareil.
2. Ne pas poser l’appareil à proximité d’une source
de chaleur, un radiateur ou un tuyau de chauffage
par exemple, et ne pas l’exposer aux rayons du soleil, à la poussière et à l’humidité, à la pluie, aux vibrations. Eviter les chocs.
3. Application
Les dimensions du HSC 100 sont prévues pour des “oreilles standards“. Les coussinets en mousse livrés avec
le casque permettent d’adapter les écouteurs à des oreilles plus grandes et améliorent le comfort. Cherchez
ensuite quelle position et quel maintien vous conviennent le mieux.
Lorsque vous avez l’écouteur dans l’oreille, tournez le
bras du micro de préférence en direction du coin de la
bouche. En cas d’utilisation en plein air, veuillez monter la boule anti-vent sur le microphone de manière à
éviter la formation de bruits inopportuns.
Afin de soulager un peu le câble, il est préférable de
fixer celuici, par exemple à votre col, à l’aide de
l’agrafe prévue à cet effet.
Page 9
4. Câble
Le HSC 100 SR/OC est muni d’un câble avec extrémités libres.
Les fils du microphone et de l’écouteur sont connectès
comme suit:
Microphone
Rouge: signal et tension d’alimentation
(1,5 V à 10 V)
Blindage: masse
Ecouteur
Blanc: signal
Blindage: masse
9
5. Spécifications
Conditions ambiantes
ETS 300019 EC7,3
Température de stockage et d’utilisation
comprise entre: –40 et +80°C
Garantie pour hauteur de chute sur une
surface dure: 150 cm
Spécifications mécaniques
Dimensions: Diamètre de l’écouteur 17 mm
78 mm de longueur totale
Poids: 8 g sans câble
Boîtier réalisé en: ABS
Page 10
10
Spécifications acoustiques du micro
ESE 46 +/–4 dB
Diagramme directionnel
en huit Impédance 2,2kOhms
Taux de distorsion totale <2% pour 16 dBPa,
300 à 3.400 Hz
Linéarité +/–1 dB –40 à 17 dBPa
Tension d’alimentation 1,1 à 10V
Absorption de courant <0,5 mA
Rapport signal / bruit >50 dB
Réponse en fréquence micro
Spécifications acoustiques de l’écouteur
ESR –10 +/–4 dB
Impédance 1500 Ohms
Taux de distorsion totale <2% pour 17 dBPa,
300 à 3.400 Hz
Linéarité +/–1 dB –40 à 16 dBPa
Champ cc magnétique <400 A/cm pour un écart de
2 mm par rapport à la
face avant
Conseil de sécurité: ne pas dépasser 1,5 Veff =
un N.P.A. de 124 dB
Réponse en fréquence écouteur
Sous réserve de modifications techniques. Ce produit répond à la norme EN 50 082-1
Page 11
1. Descrizione
L’HSC 100 costituisce una cuffia auricolare con microfono universale ed ultraleggera. Dispone di un microfono a condensatore con caratteristica direzionale ad
otto. In connessione con una risposta di frequenza ottimizzata per il parlato, ciò consente un’eccellente riduzione del rumore di sottofondo. L’auricolare viene posizionato direttamente nell’orecchio, consentendo in tal
modo condizioni di ascolto ottimali ed ottimizzando il
comfort.
2. Indicazioni di sicurezza
1. Evitare di versare liquidi sull’apparecchio.
2. Evitare di collocare l’apparecchio nelle vicinanze di
fonti di calore, quali ad esempio radiatori o tubature di riscaldamento ed evitare di esporlo direttamente ai raggi solari, all’azione della polvere e
dell’umidità in misura eccessiva, alla pioggia, alle
vibrazioni o agli urti.
3. Applicazione
L’HSC 100 è stato dimensionato per ”orecchie standard“. Il rivestimento in gommapiuma in dotazione per
l’auricolare consente un certo adeguamento ad
orecchie di maggiori dimensioni ed ottimizza il comfort. Sarà agevole individuare individualmente la posizione di maggior stabilità e comfort.
Una volta posizionato l’auricolare nell’orecchio, direzionare il braccio a giraffa che sostiene il microfono
verso l’angolo della bocca. Per l’impiego all’aria
aperta, montare la protezione antivento sul microfono
onde evitare rumori di disturbo.
Onde liberare il cavo dal peso, fissarlo al colletto (o simile) con l’apposita clips.
11
Page 12
4. Cavo
Il HSC 100 SR/OC dispone di un cavo con estremità
libere.
I fili del microfono e dell’auricolare sono collegati
come segue:
Microfono
Rosso: segnale
Schermatura: massa
Auricolare
Bianco: segnale
Schermatura: massa
12
5. Specifiche
Condizioni ambientali
ETS 300019 EC7,3
Temperatura di magazzinaggio e di esercizio
compresa nella gamma: tra –40 e +80°C
Altezza di caduta su superficie dura garantita: 150 cm
Dati meccanici
Dimensioni: diametro auricolare 17mm
78mm lunghezza
Peso: 8g senza cavo
Materiale alloggiamento: ABS
Page 13
13
Dati acustici dell’auricolare
RLR –10+/–dB
Impedenza 150Ohm
Fattore di distorsione <2% a 17dBPa,
300 – 3.400Hz
Linearità +/–1dB –40 fino a 16dBPa
Campo magnetico DC <400A/cm a 2mm di
distanza dal lato anteriore
Indicazione di sicurezza: Evitare di superare 1,5Veff
=124dBSPL
Risposta di frequenza dell’auricolare
Dati acustici del microfono
SLR 46+/–4dB
Caratteristica direzionale a otto
Impedenza 2,2kOhm
Fattore di distorsione <2% a 16dBPa,
300 – 3.400Hz
Linearità +/–1dB –40 fino a 17dBPa
Tensione di alimentazione 1,1 – 10V
Assorbimento di corrente <0,5mA
Relazione segnale/rumore >50dB
Risposta di frequenza del microfono
Con riserva di modifiche tecniche. Questo prodotto risulta conforme alla norma EN 50 082-1
Page 14
1. Descripción
El HSC 100 SR/OC es un auricular con micrófono,
universal y ultraligero. La pieza del micrófono está
construida con la técnica de condensadores y con característica direccional en forma de ocho. En combinación con la respuesta de frecuencia optimizada del habla, proporciona una amortiguación del ruido ambiental muy sobresaliente. La pieza correspondiente al auricular se coloca directamente en la oreja, por lo que
proporciona una óptima inteligibilidad y comodidad
para los desplazamientos.
2. Indicaciones de seguridad
1. No verter ningún líquido sobre el aparato.
2. No colocar el aparato en la proximidad de fuentes
de calor tales como, radiadores o tuberías de la calefacción, ni lo exponga a la acción directa de los
rayos solares, ni al efecto del polvo o humedad, lluvia, vibraciones o golpes.
3. Aplicación
En cuanto a dimensiones, los HSC 100 han sido calculados para ”orejas estándar“. El revestimiento de
goma espuma para la pieza del auricular, que acompaña al suministro, permite adaptar en cierta medida
el auricular a orejas de mayor tamaño, a la vez que
aumenta la comodidad para desplazarse. Se puede ir
probando personalmente hasta conseguir la fijación
y comodidad óptimas.
Una vez colocado en la oreja, el brazo extensor del
micrófono debería quedar orientado en dirección hacia la comisura de los labios. Para utilización al aire libre, monte usted sobre el micrófono la visera cortavientos a fin de evitar la generación de ruidos no deseados.
Para descargar de peso al cable, es conveniente prenderlo en la solapa o en lugar similar, recurriendo a la
pinza de sujeción del cable al efecto.
14
Page 15
15
4. Cable
El HSC 100 SR/OC tiene un cable con terminales libres.
Los hilos del micrófono y del auricular están conectados como sigue:
Micrófono
Rojo: señal
Blindaje: masa
Auricular
Blanco: señal
Blindaje: masa
5. Especificaciones
Condiciones ambientales
ETS 300019 EC7,3
Gama de temperaturas de almacenaje y de
funcionamiento: de –40 hasta +80 °C
Altura de caída sobre superficie dura garantizada:
150 cm
Datos mecánicos
Dimensiones: auricular de 17 mm de diámetro,
78 mm de longitud
Peso: 8 g, sin cable
Material de la caja: ABS
Page 16
16
Reservado el derecho de introducir modificaciones técnicas. Este producto cumple con la norma EN 50 082-1
Datos acústicos del micrófono
SLR 46+/–4 dB
característica direccional figura de ochos
impedancia 2,2 kOhm
coeficiente de distorsión
no lineal < 2% a 16 dBPa,
de 300 hasta 3.400 Hz
linealidad +/–1dB –40 hasta 17 dBPa
tensión de alimentación de 1,1 hasta 10 V
consumo de corriente <0,5 mA
relación señal/ruido >50 dB
Respuesta de frecuencia del micrófono
Datos acústicos del auricular
RLR –10+/–4 dB
impedancia 150 Ohm
coeficiente de distorsión
no lineal < 2% a 17 dBPa,
de 300 hasta 3.400 Hz
linealidad +/–1dB –40 hasta 16dBPa
campo magnético de c.c. < 400 A/cm a 2 mm de
distancia de la parte frontal
Instrucción de seguridad: no sobrepasar los
1,5 V rms = 124 dbSPL
Respuesta de frecuencia del auricular
Page 17
1. Descrição
O HSC 100 SR/OC é um auscultador dinâmico com
microfone de condensador, universal e ultraligeiro. A
diretividade do microfone em figura de 8 e a resposta
de frequência otimizada para a palavra garantizam
uma atenuação excelente de ruídos ambientais. O
auscultador se coloca dentro da orelha para assegurar
inteligibilidade e comodidade ótimas.
2. Indicações de segurança
1. Não verter líquidos no aparelho.
2. Não posicionar o aparelho perto de quaisquer fontes de calor, como por exemplo radiadores ou tubos
de acquecimento. Não colocar o equipamento em
lugares onde se encontra exposto à luz solar direta,
a muita poeira, humidade, chuva, vibrações ou trepidações.
3. Aplicação
O HSC 100 SR/OC foi criado para orelhas “de tamanho normal”. Se as suas orelhas são mais grandes,
fixar no auricular o revestimento em espuma de borracha fornecido com o aparelho. Ensaie o HSC 100
SR/OC com e sem o revestimento para determinar a
posição más segura e cómoda.
Colocar o HSC 100 SR/OC na orelha de maneira que
o microfone encontre-se perto do canto da boca.
Quando utiliza o aparelho ao ar livre colocar no
microfone a pantalha antivento fornecida na caixa de
embalagem. Deste modo evita-se a produção de ruídos de vento.
Para aliviar o aparelho do peso do cabo, fixar o cabo
por exemplo no colarinho com a pinça do cabo.
17
Page 18
4. Cabo
O HSC 100 SR/OC tem um cabo com terminais livres.
Os fios do microfone e do auscultador estão ligados
como segue:
Microfone
Vermelho: sinal
Blindagem: massa
Auscultador
Branco: sinal
Blindagem: massa
5. Especificações
Condições ambientais
ETS 300019 EC7,3
Temperaturas de armazenagem e operação: –40°C …
+80°C
Altura de caída em superfície dura garantida: 150 cm
Dados mecânicos
Dimensões
Diámetro do auscultador: 17 mm
Comprimento total: 78 mm
Peso: 8 g sem cabo
Material da caixa: ABS
18
Page 19
19
Dados acústicos do microfone
SLR 46 ±4 dB
Sensibilidade –47 dBV/1 Pa
Característica de diretividade figura de 8
Impedância 2,2 kohms
Fator de distorção <2% a 16 dBPa,
300 … 3400 Hz
Linearidade ±1 dB, –40 … +17 dBPa
Tensão de alimentação 1,1 … 10 V
Consumo de corrente <0,5 mA
Relação sinal/ruído >50 dB
Resposta de frequência do microfone
Dados acústicos do auscultador
RLR –12 ±4 dB
Impedância 150 ohms
Fator de distorção <3% a 17 dBPa,
300 … 3400 Hz
Linearidade ±1 dB, –40 … +16 dBPa
Campo magnético estacionário<400 A/cm a uma
distância de 2 mm do
lado frontal
Indicação de segurança: Não exceder 1,5 V rms
= 124 dB SPL
Resposta de frequência do auscultador
Reserva-se o direito de efectuar alterações técnicas.Este produto corresponde à norma EN 50082-1.
Page 20
Printed in Austria on recycled paper. 2/98/9100 U 0937
AKG Acoustics GmbH
Lemböckgasse 21–25, P.O.B. 158, A-1230 Vienna/AUSTRIA
Tel: (43 1) 86 654-0*, Fax: (43 1) 86 654-516
Internet: http://www.akg-acoustics.com
AKG Acoustics; A Division of Harman Pro Germany
Bodenseestraße 228, D-81243 München/GERMANY
Tel: (089) 87 16-0, Fax: (089) 87 16-200
Arbiter Pro Audio
Wilberforce Road, London NW9 6AX/ENGLAND
Tel: (0181) 202 1199, Fax: (0181) 202 7076
AKG ACOUSTICS; A Division of Harman Pro North America, Inc.
1449 Donelson Pike, Airpark Business Centre 12,
Nashville, TN 37217, U.S.A.
Tel:(615) 399-2199, Fax: (615) 367-9046
Studer Japan Ltd.
2-43-7, Uehara, Shibuya-ku, Tokyo 151-0064/JAPAN
Tel: (813) 3465-2211, Fax: (813) 3465-2214
Erikson Pro Audio
620 McCaffrey, St-Laurent, Quebec, H4T 1N1, CANADA
Tel: (514) 738-3000, Fax: (514) 737-5069
Internet: www.jam-ind.com/eriksonpro
Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications.
Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas à mudanças sem aviso prévio.
Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten
Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques
Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componente acustici
Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos
Microfones · Auscultadores · Microfones s/fios · Auscultadores s/fios · Microfones de Cabeça · Componentes Acústicos
Loading...
