C2000

BEDIENUNGSANLEITUNG .................................. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS ..................................... 10

Please read the manual before using the equipement!

MODE D’EMPLOI ............................................ 18

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO .................................. 26

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO ......................................... 34

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO ..................................... 42

Favor leia este manual a ntes de usar o equipamento!

Inhaltsverzeichnis

Inhaltsverzeichnis

1 Beschreibung ..................................................................................... 3

2 Anwendung ........................................................................................ 5

3 Stromversorgung ................................................................................ 6

4 Reinigung ........................................................................................... 8

5 Mitgeliefertes Zubehör ....................................................................... 8

6 Optionales Zubehör ............................................................................ 8

7 Technische Daten ............................................................................... 9

2 C2000

Beschreibung

1 Beschreibung

Die Konstruktion dieses Kondensatormikrofons stützt sich auf die Erfahrungen,
die AKG und ihre Kunden seit Jahrzehnten mit den Modellen C414 B, C3000
und C1000 S weltweit gemacht haben. Basierend auf modernen und
zuverlässigen Bauteilen wird das Mikrofon höchsten professionellen
Anforderungen gerecht und wird auch einen langzeitigen, anspruchsvollen
Studio- und Live-Einsatz standhalten.

Nachfolgend sei auf die Konstruktionsmerkmale im Detail hingewiesen:

Die Kapsel ist akustisch auf eine Niere abgestimmt, um das Mikrofon sowohl
für das Aufnahmestudio als auch für den Live-Einsatz verwenden zu können.

Die Membrane ist aus einer einseitig goldbedampften Kunststofffolie gefertigt
und verhindert auch bei höchsten Schalldrücken örtliche Kurzschlüsse zur
Gegenelektrode.

Eine einschaltbare Vorabschwächung erlaubt es, die Aussteuergrenze um
10 dB hinaufzusetzen, um gegebenenfalls auch im Nahbereich von

Schallquellen verzerrungsfreie Aufnahmen machen zu können. Es wird mit
dieser schaltungstechnischen Maßnahme verhindert, dass besonders bei tiefen
Frequenzen kritische Aussteuerungsgrenzen von Kleinsttransformatoren - die
oft in Mischpulteingangsstufen verwendet werden - überschritten werden
können.

Die am Mikrofon einschaltbare Bassabschwächung hilft zusätzlich,
Verzerrungen bei tiefsten Frequenzen hintanzuhalten, die in unkontrollierter
Weise z. B. durch Rumpel- oder Windgeräusche auftreten können. Weiters
wird durch Einschalten des Filters der bei Richtmikrofonen auftretende
Naheffekt (Mikrofonabstand unter 10 cm) ausgeglichen. Die Steilheit des Filters
beträgt 6 dB/Oktave, wobei die Eckfrequenz bei 500 Hz liegt.

Das Ganzmetall-Druckgussgehäuse wirkt sehr gut gegen mögliche HF­Einstreuung bei Verwendung des Mikrofons in Sendernähe oder gemeinsamer
Verwendung mit drahtlosen Mikrofonen oder sonstigen
Kommunikationsanlagen und schützt das Mikrofon vor den Unbilden des oft
rauhen Live-Betriebs.

Der eingebaute Popschutz ist ideal für Vokalanwendungen.

Eine innenliegende, elastische Spinnenlagerung für die Kapsel unterdrückt

sehr wirkungsvoll Hand- und Kabelgeräusche.

C2000 3

Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und der
temperatur- und feuchtesicheren Konstruktion bietet das Mikrofon einmalige
universelle Anwendbarkeit.

Die mitgelieferte elastische Spinnenhalterung H85 kann trotz der gut
wirksamen internen elastischen Lagerung der Mikrofonkapsel nützlich gegen
störende Vibrationen vom Stativ, o. ä. sein. Bei der Verwendung der H85 sollte
auch nicht vergessen werden, eine der beiden unterschiedlich großen Nuten
am hinteren Ende des äußeren Rings als Kabelzugentlastung zu benützen. Dies
dient sowohl als zusätzliche mechanische Sicherheit, als auch gegen
Vibrationsgeräusche, die u. U. über das Kabel auf das Mikrofon störend
einwirken könnten.

4 C2000

A

r

t

2 Anwendung

Das C2000 eignet sich aufgrund seiner Kapselkonstruktion und der
Richtcharakteristik für eine Vielzahl von Aufgaben im Studio- und Live-Einsatz.
Die nachfolgende Liste ist bei weitem nicht vollständig, sollte aber eine erste
Richtlinie und Hilfe sein, um erfolgreiche Aufnahmen durchführen zu können.
Dabei ist besonders zu beachten, dass wegen der unterschiedlichen
Abstrahlcharakteristiken der verschiedenen Instrumente die
Mikrofonpositionierung zum Instrument ein wichtiger und oft entscheidender
Aspekt bei der Mikrofonabnahme ist und oft nur durch längere experimentelle
Versuche eine optimale Position je Instrument gefunden werden kann.

nwendung

Anwendungsempfehlungen

bevorzugt empfohlen
Begleitstimmen
akust. Gitarre
Zithe
Horn
Saxophon
Flöte
Harmonika
Congas
Bongos
Snare Drum
Cymbals
Hi-Ha
Trompete

Solostimmen
Pianino
Klavier (Rock & Jazz)
Violine
Cello
Klarinette
Tom-Toms

C2000 5

3 Stromversorgung

Das C2000 kann aus Phantomspeisequellen nach IEC 61938 gespeist werden.
Diese Norm schreibt eine positive Spannung von 12, 24 oder 48 Volt an beiden
NF-Leitungen gegen die Kabelabschirmung vor. Darüber hinaus kann dieses
Mikrofon mit allen Spannungen zwischen 9 und 52 Volt gemäß der
standardisierten Beschaltung betrieben werden.

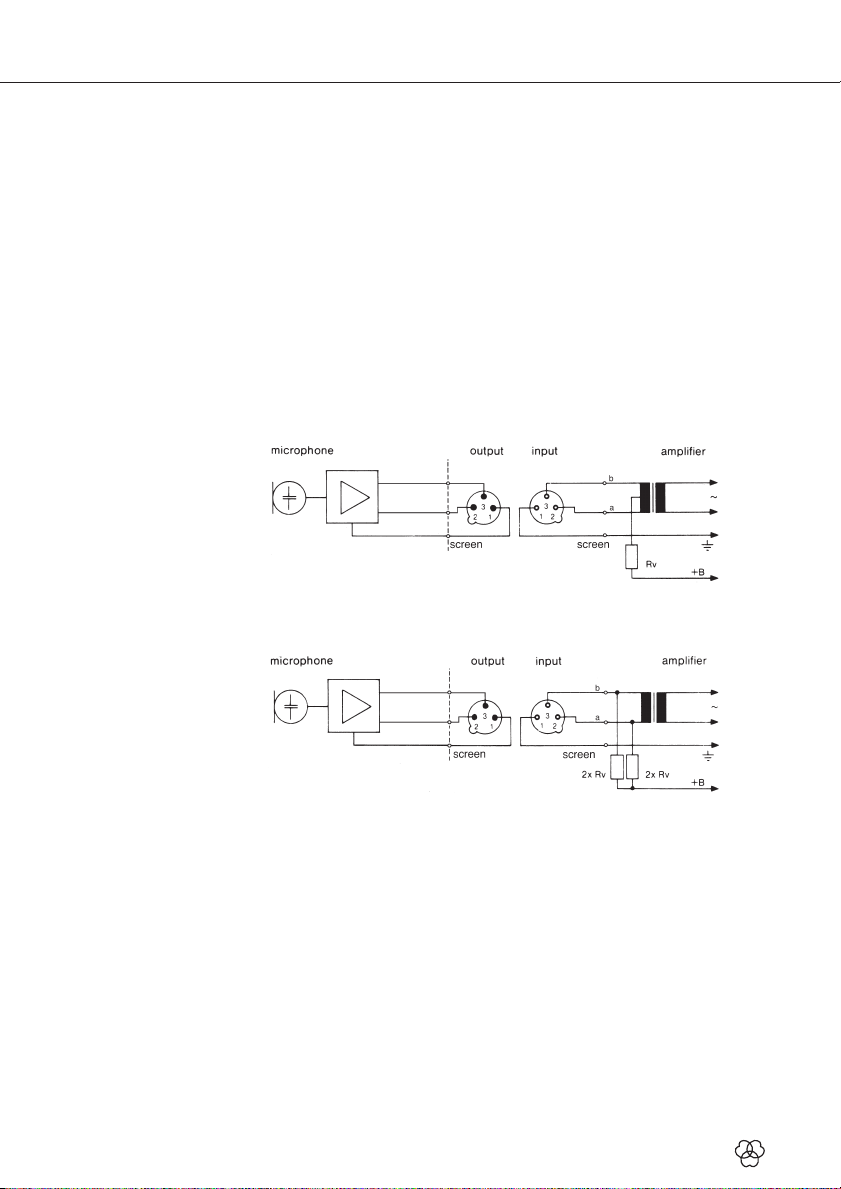

Folgende Anschlussschemata werden empfohlen:

Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei):

Schaltung mit Eingangsübertrager ohne Mittenanzapfung (erdfrei):

Normwerte für Rv (oder 2 x Rv):

U =

12 V ±2 V
24 V ±4 V
48 V ±4 V

6 C2000

R

V

330 Ohm
680 Ohm
3300 Ohm

2 x R

680 Ohm
1200 Ohm
6800 Ohm

V

Stromversorgung

Die Widerstände 2 x Rv dürfen aus Gründen der Symmetrie max. 0,5%
Toleranz haben.

Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager
vorhanden, müssen entweder Kondensatoren oder zusätzliche Transformatoren
in die NF-Leitung eingefügt werden, um eine Beeinträchtigung der
Eingangsstufen durch Leckströme zu verhindern.

Phantomspeisung bei unsymmetrischen Verstärkereingängen

C2000 7

4 Reinigung

 Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser

befeuchteten Tuch.

5 Mitgeliefertes Zubehör

H85 Elastische Spinnenhalterung

6 Optionales Zubehör

Optionales Zubehör finden Sie im aktuellen AKG-Katalog / Folder oder auf
www.akg.com. Ihr Händler berät Sie gerne.

8 C2000

Technische Daten

A



Ä

A

-



X

Ä

7 Technische Daten

rbeitsweise: Kondensatormikrofon nach Druckgradientenprinzip
Richtcharakteristik: Niere
Leerlauf-Übertragungsfaktor bei 1000 Hz:
Übertragungsbereich: 30 bis 20.000 Hz (siehe Frequenzkurve)
Elektrische Impedanz:
Empfohlene Lastimpedanz:
Steilheit des Bassabschwächungs-Filters:
Vorabschwächung: schaltbar auf -10 dB
Ersatzgeräuschpegel nach IEC 60268-4:

quivalentschalldruckpegel nach IEC 60268-4 (A-bew.): 20 dB­Geräuschpegelabstand bez. auf 1 Pa (A-bew.):
Grenzschalldruck für k = 0,5% (0/-10 dB):
Dynamikbereich: 120 dB (A-bew.)*)
Zulässige klimatische Verhältnisse:

Speisespannung: 9 bis 52 Volt Phantomspeisung nach IEC 61938
Stromaufnahme:
Steckerbeschaltung:

ussere Abmessungen: max. 53 ø x 159 mm
Gewicht: 325 g, netto

*) Diese Werte gelten für 48-Volt Phantomspeisung und sind um 3 dB für 24-Volt, bzw. um 6 dB für 12-Volt
Phantomspeisung zu reduzieren.

20 mV/Pa Z -34 dBV

200 Ohm
 1.000 Ohm
6 dB/Oktave mit Einsatzpunkt bei 500 Hz

30 dB

74 dB*)
200 / 630 Pa Z 140 / 150 dB SPL*)

Temperaturbereich: -10°C bis +60°C

- Relat. Luftfeuchte: 90% (+20°C), 85% (+60°C)

2 mA

LR-3 Type nach IEC

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die
Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

Frequenzgang Polardiagramm

C2000 9

Table of Contents

1 Description ....................................................................................... 11

2 Application ....................................................................................... 13

3 Powering .......................................................................................... 14

4 Cleaning ........................................................................................... 16

5 Standard Accessories ....................................................................... 16

6 Optional Accessories ........................................................................ 16

7 Specifications ................................................................................... 17

10

C2000

Description

1 Description

This condenser microphone has been designed on the basis of experience AKG
and its customers have gained worldwide over the last decades using models
such as the C414 B, C3000 and C1000 S. The C2000 uses advanced, reliable
components to meet the highest professional demands and withstand even
long-time, tough handling in the studio and on stage.

The C2000 provides the following features:

The transducer capsule has been acoustically designed with a cardioid polar
pattern to make the microphone suitable for use both in the recording studio
and on stage.

The diaphragm is made of a plastic foil that is gold-sputtered on one side to
prevent local shorts to the back electrode even at extremely high sound
pressure levels.

A switchable preattenuation pad allows you to increase the maximum SPL
capability of your C2000 by 10 dB for distortion-free close-in recordings.
Many mixing console input stages use small transformers that are susceptible
to overload, particularly at low frequencies. The C2000’s pad prevents such
overload.

A bass cut filter that is switchable on the microphone body reduces low- end
distortion due to uncontrolled rumble or wind noise even further. Also, you can
eliminate the proximity effect (occurring at working distances of less than 4
inches) inherent in unidirectional microphones by switching the bass cut filter
in. The filter has a 6 dB/octave slope starting at 500 Hz.

The all-metal die-cast body shields the microphone very effectively against
RF interference when using it near radio transmitters or together with wireless
microphones or other communication systems and protects the microphone
from the hardships of live use.

The built-in pop screen is ideal for vocal use.

An internal spider-type shock mount for the transducer effectively
suppresses handling and cable noise.

C2000 11

With its high SPL capability, minimum distortion, and resistance to extreme
temperatures and high humidity, the C2000 is a truly universal microphone.

Although the microphone capsule is shock mounted internally, you can use the
supplied H85 "spider" suspension to reduce vibrational noise from the stand
or other sources even further. Remember to insert the cable into one of the two
grooves at the rear end of the outer ring for strain relief. This removes
mechanical pull from the connector and reduces vibrational noise that may be
transmitted to the microphone by the cable.

12

C2000

A

A

r

r

t

t

t

2 Application

Its capsule design and pickup pattern make the C2000 a perfect choice for
many applications both in the studio and on stage. Although the list below is
far from complete, it is a good starting point for making excellent recordings.
Please note that each instrument has its own distinct projection pattern and the
quality of the recorded sound ultimately depends on how you place the
microphone. You will therefore need to experiment to find the optimum
microphone placement for each instrument.

pplication

Recommended Applications

Preferred Recommended
Backing vocals

coustic guita
Zithe
Horn
Saxophone
Flute
Harmonica
Congas
Bongos
Snare Drum
Cymbals
Hi-ha
Trumpe

Solo vocals
Upright piano
Grand piano (rock & jazz)
Violin
Cello
Clarine
Tom-toms

C2000 13

3 Powering

The C2000 operates on any phantom power source to IEC 61938. This
standard specifies a positive voltage of 12, 24 or 48 VDC on the two audio
lines referenced to the cable shield. Alternatively, you can operate the
microphone on any DC voltage between 9 and 52 V fed to the microphone via
standard phantom power circuitry.

Adding Phantom Power to Balanced Input Stages

Input transformer with center tap (floating):

Input transformer with no center tap (floating):

Standard values for Rv or 2 x Rv:

V

s

12 V ±2 V
24 V ±4 V
48 V ±4 V

14

R

330 ohms
680 ohms

v

2 x R

680 ohms
1200 ohms

3300 ohms 6800 ohms

v

C2000

Powering

In order to preserve symmetry, use 2 x Rv resistors with a maximum tolerance
of 0.5% only.

If the amplifier inputs are single-ended (grounded) or have no input
transformers, wire either capacitors or optional transformers into the audio
lines to prevent any current leakage into the input stage.

Adding Phantom Power to Unbalanced Amplifier Inputs

C2000 15

4 Cleaning

 Use a soft cloth moistened with water to clean the surface of the

microphone body.

5 Standard Accessories

H85 shock mount

6 Optional Accessories

For optional accessories, refer to the current AKG catalog or folder, or visit
www.akg.com. Your dealer will be glad to help.

16

C2000

Specifications



-



7 Specifications

Type: condenser pressure gradient microphone
Polar patterns: cardioid
Sensitivity at 1000 Hz: 20 mV/Pa Z -34 dBV
Frequency range: 30 to 20,000 Hz (refer to frequency response curve)
Electrical impedance:
Recommended load impedance:
Bass cut filter slope: 6 dB/octave below 500 Hz
Preattenuation pad: -10 dB, switchable
Equivalent noise level to IEC 60268-4:
Equivalent noise level to IEC 60268-4 (A-weighted): 20 dB-A
Signal/noise ratio re 1 Pa (A-weighted):
Max. SPL for 0.5% THD (0/-10 dB):
Dynamic range: 120 dB (A-weighted)*)
Environment: - temperature:

- relative humidity:
Power requirement: 9 to 52 V phantom power to IEC 61938
Current consumption:
Connector pinout: 3-pin male XLR to IEC standard
Size: max. dia.: 53 mm (2.1 in.), length: 159 mm (6.3 in.)
Net weight: 325 g (11.5 oz.)

*) Values for 48 V phantom power; reduce by 3 dB for 24 V and 6 dB for 12 V phantom power.

200 ohms

 1000 ohms

30 dB

74 dB*)
200 / 630 Pa Z 140 / 150 dB SPL*)

-10°C to +60°C
90% (+20°C/68°F), 85% (+60°C/140°F)

2 mA

(14°F to 140°F)

This product conforms to the standards listed in the related Declaration of Conformity. To order a free copy of
the Declaration of Conformity for this product, visit http://www.akg.com or contact [e-mail].

Frequency Response Curve Polar Pattern

C2000 17

Sommaire

1 Description ....................................................................................... 19

2 Utilisation ......................................................................................... 21

3 Alimentation ..................................................................................... 22

4 Nettoyage ......................................................................................... 24

5 Accessoires fournis d’origine ........................................................... 24

6 Accessoires optionnels .................................................................... 24

7 Caractéristiques techniques ............................................................. 25

18

C2000

Description

1 Description

La construction de ce micro électrostatique repose sur l’expérience acquise
par AKG et ses clients à travers le monde entier au cours de dizaines d’années
de fabrication et d’utilisation de microphones tels que le C414 B, C3000 et
C1000 S. Conçu autour d’éléments modernes et fiables, le C2000 répond aux
plus hautes exigences professionnelles et promet aux ingénieurs de son de
longues années de service, même dans les conditions les plus éprouvantes
dans le studio ou sur scène.

La conception du C2000 repose sur les éléments suivants :

Le système transucteur est équilibré acoustiquement pour une
caractéristique de directivité cardioïde permettant d’utiliser le micro aussi bien
en studio que pour les performances live.

Le diaphragme qui consiste en une pellicule synthétique métallisée à l’or sur
une face empêche tout court-circuit local avec l’électrode opposée, même en
cas de pression acoustique extrême.

Un pré-atténuateur de sensiblité commutable permet d’ajouter 10 dB à la
limite de surcharge pour obtenir un enregistrement satisfaisant même
lorsqu’on se trouve très près de la source sonore. On dispose ainsi d’une
possibilité d’intervention technique évitant de dépasser une puissance critique
pour les très petits transformateurs qui sont souvent utilisés sur l’étage
d’entrée d’une table de mixage.

L’atténuateur de graves pour lequel on a également une commande sur le
micro permet additionnellement de supprimer dans les très basses fréquences
les distorsions se produisant de façon incontrôlée, telles que ronflements ou
bruits de vent.

En insérant l’atténuateur de graves vous pouvez aussi éliminer l’effet de
proximité (se vérifiant à distances entre le microphone et la source sonore de
moins de 10 cm) inhérent des microphones directionnels. La pente du filtre est
de 6 dB/octave, la fréquence de coupure de 500 Hz.

Le boîtier entièrement métallique, moulé sous pression, assure une
excellente protection contre les interférences HF susceptibles de se produire
lorsqu’on utilise le micro à proximité d’un émetteur ou en association avec des
micros ou autres systèmes de communication HF et protège le micro des
accidents toujours possibles en cours de spectacle.

C2000 19

L’écran anti-pops incorporé est idéal pour les applications vocales.

Le montage du capteur sur un spider élastique interne atténue très
efficacement les bruits de câble et de manipulations.

Outre qu’il permet de pousser la puissance au maximum avec un minimum
de distorsions et résiste, de par sa construction, aux écarts de température et
à l’humidité, le C2000 est un micro quasiment universel.

Le spider élastique H85, fourni avec le micro peut être utile, malgré la
suspension élastique interne efficace de la capsule, pour protéger le micro des
vibrations transmises par le pied au sol ou autres. Lorsque vous utilisez le H85
n’oubliez pas d’insérer le câble dans une des deux rainures de taille différente,
sur l’arrière du cercle externe. Ceci est un facteur de sécurité mécanique
additionnel et permet d’éviter les bruis de vibrations risquant d’être transmis
au micro par le câble.

20

C2000

Utilisation

t

t

Cor

2 Utilisation

Grâce à la construction de sa capsule et à sa caractéristique de directivité, le
C2000 est adapté à de multiples applications, en studio comme en spectacle.
La liste ci-dessous est loin d’être exhaustive, elle donne toutefois une idée des
enregristrements pouvant être réalisés avec ce micro. Pour réussir un
enregistrement, il ne faut pas oublier que les divers instruments ont des
caractéristiques de rayonnement différentes et que la position du micro par
rapport à l’instrument est un élément important et même souvent décisif pour
la prise de son; il faut en général de l’expérience et de nombreux essais pour
trouver la position optimale.

Spécialement recommandé pour Recommandé pour
Voix d’accompagnemen
Guitare acoustique
Cithare

Saxophone
Flute
Harmonica
Congas
Bongos
Caisse claire
Cymbales
Hi-Hats
Trompette

Voix solo
Piano droi
Piano à queue (rock & jazz)
Violon
Violoncelle
Clarinette
Toms

C2000 21

V

3 Alimentation

Le C2000 peut être alimenté en fantôme par une source conforme à la norme
CEI 61938 qui prescrit une tension positive de 12, 24 ou 48 volts rapportée au
blindage sur les deux lignes audio. Mais ce microphone peut également
fonctionner sur toutes les tensions situées entre 9 et 52 volts conformément
au câblage standard.

Nous recommandons les schémas de connexions suivants:

Connexion avec transformateur d’entrée avec prise médiane (sans mise à la terre):

Connexion avec transformateur d’entrée sans prise médiane (sans mise à la terre)

Valeurs standard pour Rv (ou 2 x Rv) :

V
12 V ± 2 V
24 V ± 4 V
48 V ± 4 V

22

al.

330 ohms
680 ohms
3300 ohms

R

2 x RV
680 ohms
1200 ohms
6800 ohms

C2000

A

Pour des raisons de symétrie, la tolérance des résistances 2 x Rv ne doit pas
dépasser 0,5 %.

Si les entrées d’amplificateur sont mises à la terre ou si l’on n’utilise pas de
transformateur d’entrée il faudra prévoir soit des condensateurs, soit des
transformateurs supplémentaires sur la ligne b.f. pour éviter que les étages
d’entrée ne soient perturbés par des courants de fuite.

Alimentation en fantôme pour entrées d’amplificateur asymétriques

limentation

C2000 23

4 Nettoyage

 Pour nettoyer le micro, utilisez un chiffon légèrement humide, jamais un

chiffon mouillé.

5 Accessoires fournis d’origine

H85 Spider élastique

6 Accessoires optionnels

Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant
AKG actuel ou sur www.akg.com. Votre fournisseur se tient à votre disposition
pour vous conseiller.

24

C2000

Caractéristiques techniques



A

-



7 Caractéristiques techniques

Mode de fonctionnement :

Microphone électrostatique selon le principe du

gradient de pression
Directivité : cardioïde
Sensibilité à 1.000 Hz : 20 mV/Pa Z -34 dBV
Réponse en fréquence : 30 à 20.000 Hz (voir courbe de fréquence)
Impédance électrique :
Impédance de charge recommandée :
Pente du filtre coupe-basses :
Préatténuateur de sensibilité :

200 ohms
 1.000 ohms
6 dB/octave intervenant à 500 Hz
Commutable sur -10 dB

Niveau de bruit équivalent mesuré selon CEI 60268-4 : 30 dB
Niveau de bruit équivalent mesuré selon CEI 60268-4

20 dB-

(pondéré A) :
Rapport signal sur bruit rapporté à 1 Pa (pondéré A) : 74 dB*)
Niveau maximal de pression sonore pour 0,5 % de

200 / 630 Pa Z 140 / 150 dB SPL*)

distorsion par harmoniques (0/-10 dB) :
Dynamique : 120 dB (pondéré A)*)
Conditions ambiantes admises :

Plage de température: -10°C à +60°C

- Hygrométrie relative : 90 % (+20°C), 85 % (+60°C)

Tension d’alimentation : 9 à 52 volts, alimentation fantôme selon CEI 61938
Consommation :

2 mA

Fiche : type XLR-3 selon CEI
Dimensions : maxi. 53 ø x 159 mm
Poids net : 325 g

*) Chiffres valables pour une alimentation fantôme de 48 V à réduire de 3 dB pour alimentation de 24 V et de
6 dB pour alimentation de 12 V.

Ce produit est conforme aux normes citées dans sa Déclaration de Conformité, dont vous pouvez prendre
connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

Courbe de fréquence Diagramme polaire

C2000 25

Indice

1 Descrizione ....................................................................................... 27

2 Impiego ............................................................................................ 29

3 Alimentazione ................................................................................... 30

4 Pulizia ............................................................................................... 32

5 Accessori in dotazione ..................................................................... 32

6 Accessori opzionali........................................................................... 32

7 Dati tecnici ....................................................................................... 33

26

C2000

Descrizione

1 Descrizione

La costruzione di questo microfono a condensatore si basa sulle esperienze
fatte dalla AKG e dai suoi clienti da decenni in tutto il mondo con modelli come
il C414 B, C3000 e C1000 S. Realizzato con componenti moderni e affidabili, il
microfono soddisfa le esigenze professionali più sofisticate e sopporterà anche
un prolungato ed esigente impiego in studio e live.

Di seguito si indicano dettagliatamente i particolari costruttivi:

Il sistema trasduttore è realizzato in modo da produrre le caratteristiche
acustiche di una cardioide per poter usare il microfono sia nello studio di
registrazione che nell’impiego live.

La membrana è realizzata in una foglia in materia sintetica e dorata a vapore
da un lato che evita cortocircuiti locali con il controelettrodo, anche ad
altissime pressioni acustiche.

Una preattenuazione disinseribile permette di alzare il limite del livello di
registrazione di 10 dB, per poter effettuare riprese libere da distorsioni anche
nelle immediate vicinanze di fonti sonore, se necessario. Con questa tecnica di
collegamento si evita che, particolarmente nelle frequenze basse, vengano
superati i limiti di modulazione critici dei minitrasformatori impiegati spesso
negli stadi d'ingresso dei mixer.

La riduzione dei bassi inseribile sul microfono aiuta inoltre a evitare
distorsioni incontrollate nelle frequenze più basse che possono venir causate
p.e. da vibrazioni o dal vento.

Inserire la riduzione dei bassi permette anche di eliminare l’effetto di
prossimità (che si verifica a distanze tra microfono e fonte sonora di meno di
10 cm) inerente dei microfoni direzionali. La transconduttanza del filtro
ammonta a 6 dB/ottava; la frequenza limite ammonta a 500 Hz.

Il corpo realizzato interamente in metallo pressofuso protegge molto bene
da eventuali disturbi RF che potrebbero verificarsi quando si usa il microfono
vicino a un trasmettitore o insieme a microfoni senza filo o altri impianti di
comunicazione e protegge il microfono nelle condizioni spesso dure
dell’impiego live.

Il filtro antipopping integrato è ideale per impieghi vocali.

C2000 27

La sospensione interna elastica a ragnatela della capsula microfonica
sopprime molto efficacemente i rumori causati dalla mano o dal cavo.

Oltre alla larga gamma di modulazione con distorsioni minime e alla
costruzione resistente alle temperature e all'umidità, il microfono è unico per
quanto al suo impiego universale.

Nonostante l‘efficace supporto elastico della capsula microfonica, la
sospensione elastica a ragnatela H85 in dotazione può essere vantaggiosa
per proteggere il microfono contro vibrazioni fastidiose provenienti dal
supporto. Quando si impiega l’H85 non si dovrebbe dimenticare di usare una
delle due scanalature di differenti dimensioni disposte all’estremità posteriore
dell’anello esterno per alleggerire la trazione esercitata sul cavo. Ciò serve sia
come addizionale sicurezza meccanica che contro rumori causati da vibrazioni
che, attraverso il cavo, possono eventualmente esercitare un influsso fastidioso
sul microfono.

28

C2000

Impiego

t

2 Impiego

razie alla costruzione della capsula e alla direttività, il C2000 si presta per
numerosi impieghi in studio e live. Il seguente elenco non è affatto completo,
ma vuole solo dare un primo orientamento ed aiuto per poter eseguire buone
riprese. Va tenuto presente in particolare che, causa le differenti caratteristiche
di emissione sonora dei vari strumenti, il posizionamento del microfono rispetto
allo strumento è un aspetto importante e spesso decisivo per la ripresa
microfonica; a volte si troverà la posizione ottimale per ogni strumento solo
dopo prolungate sperimentazioni delle varie posizioni.

Raccomandazioni d’impiego

Impiego preferito Impiego raccomandato
voci d’accompagnamento
chitarra acustica
cetra
corno
sassofono
flauto
armonica a boca
conga
bongo
snare drum
cymbal
hi-ha
tromba

voci solistiche
pianino
pianoforte (rock & jazz)
violino
cello
clarinetto
tom-tom

C2000 29

3 Alimentazione

Il C2000 può venir alimentato con fonti phantom secondo IEC 61938. Questa
norma prescrive una tensione positiva di 12, 24 o 48 V applicata alle linee a
bassa frequenza contro la schermatura del cavo. Il microfono può venir
impiegato, inoltre, con tutte le tensioni tra 9 V e 52 V, conformemente al
cablaggio standardizzato.

Si raccomandano i seguenti schemi di collegamento:

Collegamento con trasformatore d'ingresso con presa mediana (senza terra):

Collegamento con trasformatore d'ingresso senza presa mediana (senza terra).

Valori standard per Rv (oppure 2 x Rv):

V

al.

12 V ±2 V
24 V ±4 V
48 V ±4 V

30

R

V

330 Ohm
680 Ohm
3300 Ohm

2 x R

680 Ohm
1200 Ohm
6800 Ohm

V

C2000

A

Per ragioni di simmetria, le resistenze 2 x Rv possono avere una tolleranza
dello 0,5% al massimo.

Se gli ingressi dell‘amplificatore sono collegati a terra o se non esistono
trasformatori d‘ingresso, si devono inserire condensatori o trasformatori
addizionali nella linea a bassa frequenza, per impedire che lo stadio d‘ingresso
venga perturbato da correnti di dispersione.

Alimentazione phantom con ingressi asimmetrici dell’amplificatore

limentazione

C2000 31

4 Pulizia

 Pulite la superficie della scatola del microfono con un panno inumidito con

acqua.

5 Accessori in dotazione

H85 sospensione elastica a ragnatela

6 Accessori opzionali

Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al sito
www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali
consigli.

32

C2000

Dati tecnici



/

-

A



7 Dati tecnici

Modo di funzionamento: Microfono a condensatore secondo il principio a

gradiente di pressione
Direttività: cardioide
Sensibilità a 1000 Hz: 20 mV/Pa Z -34 dBV
Risposta in frequenza: 30 - 20.000 Hz (vedi curva di frequenza)
Impedenza elettrica:
Impedenza di carico raccomandata:
Transconduttanza del filtro di riduzione dei bassi:
Preattenuazione: regolabile su -10 dB
Livello del rumore equivalente secondo IEC 60268-4: 30 dB
Livello di pressione acustica equivalente secondo
IEC 60268-4 (ponderazione A):
Rapporto segnale/rumore riferito a 1 Pa
(ponderazione A):
Pressione acustica limite per 0,5% di distorsione
armonica (0/-10 dB):
Dinamica: 120 dB (ponderazione A)*)
Condizioni climatiche ammissibili:

Tensione di alimentazione:

ssorbimento:
Cablaggio del connettore:
Dimensioni d'ingombro: 53 ø mass. x 159 mm
Peso: 325 g netti

*) Questi valori valgono per alimentazione phantom 48 V e vanno ridotti di 3 dB per alimentazione phantom 24
V e di 6 dB per alimentazione phantom 12 V.

200 Ohm
 1.000 Ohm
6 dB/ottava con punto d’inserzione a 500 Hz

20 dB-A

74 dB*)

200

630 Pa Z 140 / 150 dB SPL*)

temperature: -10° C - +60° C

- umidità relativa dell'aria: 90% (+20°C), 85% (+60°C)
alimentazione phantom 9 - 52 V secondo IEC 61938

2 mA
tipo XLR-3 secondo IEC

Questo prodotto corrisponde alle norme elencate nella rispettiva dichiarazione di conformità, che è disponibile
al sito http://www.akg.com oppure all'indirizzo email [e-mail].

Curva di frequenza Diagramma polare

C2000 33

Índice

1 Descripción ...................................................................................... 35

2 Aplicación ......................................................................................... 37

3 Alimentación .................................................................................... 38

4 Limpieza ........................................................................................... 40

5 Accesorios suministrados ................................................................ 40

6 Accesorios opcionales ...................................................................... 40

7 Datos técnicos .................................................................................. 41

34

C2000

Descripción

1 Descripción

La construcción de este micrófono de condensador se apoya en las
experiencias ganadas por AKG y sus clientes desde hace decenios con
modelos como por ej. C414 B, C3000 y C1000 S en todo el mundo. Basado
en componentes modernos y confiables, el micrófono cumple con las más
altas pretensiones profesionales y un uso exigente a largo plazo de estudio y
en directo.

Seguidamente se indican las características de construcción en detalle: El
transductor está coordinado con un cardioide para poder utilizar el micrófono
en los estudios de grabación y también en aplicaciones en directo.

La membrana está hecha de una película de plástico metalizado en un lado
en el vacío con oro y evita, también con presiones acústicas altísimas,
cortocircuitos locales hacia el contraelectrodo.

Una preatenuación conectable permite aumentar el límite de modulación en
10 dB para hacer grabaciones sin distorsiones, si fuera necesario, también en
el campo cerca de fuentes acústicas. Con esta preatenuación se evita que
particularmente con bajas frecuencias se excedan los límites críticos de
modulación de transformadores pequeños usados muy a menudo en fases de
entrada de mesas de mezcla.

La atenuación de bajos conmutable en el micrófono ayuda adicionalmente a
impedir distorsiones con frecuencias bajísimas, las cuales pueden aparecer de
manera incontrolada, por ej. a través de ruidos de sacudidas o de viento.
Conectar la atenuación de bajos permite también eliminar el efecto de
proximidad (que se verifica a distancias entre el micrófono y la fuente sonora
de menos de 10 cm) inherente de los micrófonos direccionales. La respuesta
del filtro es de 6 dB/octava, la frecuencia límite es de 500 Hz.

La caja de fundición de presión toda en metal es muy eficiente contra una
posible interferencia de radiofrecuencias usando el micrófono en la cercanía
de transmisores o en el uso común con micrófonos inalámbricos u otros
equipos de comunicación y protege el micrófono contra las inclemencias de la
utilización en directo.

La pantalla pop integrada es ideal para las aplicaciones vocales.

Una suspensión centradora elástica interna de la cápsula reprime muy
eficazmente los ruidos de manos y cables.

C2000 35

Además de la capacidad de reproducir altas presiones acústicas con
distorsiones mínimas y la construcción a prueba de temperatura y humedad,
el micrófono ofrece una única aplicación universal.

El soporte tipo araña H85 elástico suministrado puede ser útil para suprimir
vibraciones no deseadas del soporte u objetos similares a pesar del apoyo
elástico interno eficiente de la cápsula de micrófono. Usando el H85 no se
debe olvidar usar una de las dos rañuras con tamaño distinto en la extremidad
trasera del anillo externo como descarga de tiraje del cable. Esto sirve tanto
como seguridad mecánica adicional como contra ruidos de vibración, los
cuales podrían posiblemente provocar perturbaciones en el micrófono a través
del cable.

36

C2000

A

t

2 Aplicación

Con su construcción encapsulada y su característica direccional, el C2000 se
presta muy bien para una serie de actividades en el estudio y en directo. La
lista que se presenta a continuación no es en absoluto exhaustiva, sino que
constituye ante todo una orientación y ayuda para poder realizar buenas
grabaciones. Debido a las diferentes características de emisión de los diversos
instrumentos, el posicionamiento del micrófono en relación al instrumento es
un aspecto importante y a menudo decisivo en la toma con micrófono. Esta
posición óptima para cada uno de los instrumentos se consigue sólo mediante
largos ensayos experimentales.

plicación

Recomendaciones de aplicaciones

preferidas recomendadas
voces de acompañamiento voces solistas
guitarra acústica
cítara
cuerno
saxófono
flauta
armónica de boca
congas
bongos
caja
címbalos
Hi-Ha
trompeta

pianino
piano (rock y jazz)
violín
violoncelo
clarinete
tom-toms

C2000 37

3 Alimentación

El C2000 se puede alimentar de fuentes de alimentación fantasma según
IEC 61938. Esta norma prescribe una tensión positiva de 12, 24 o 48 voltios
en ambas líneas de baja frecuencia contra el blindado del cable. Además, este
micrófono se puede usar con todas las tensiones entre los 9 y 52 voltios según
el modo de conexión estandarizado.

Se recomiendan los siguientes esquemas de circuito:

Circuito con transformador de entrada con derivación central (aislado de tierra):

Conexión con transformador de entrada sin derivación central (aislado de tierra):

Valores estandarizados para Rv (o 2 x Rv):

V

al.

12 V ±2 V
24 V ±4 V
48 V ±4 V

38

R

V

330 Ohm
680 Ohm
3300 Ohm

2 x R

680 Ohm
1200 Ohm
6800 Ohm

V

C2000

A

Las resistencias 2 x Rv pueden tener una tolerancia máxima de 0,5% por
razones de simetría.

Si las entradas del amplificador están puestas a tierra o si no existen
transformadores de entrada, hay que insertar o condensadores o
transformadores adicionales en la línea de baja frecuencia para evitar una
alteración de las etapas de entrada a través de corrientes de fuga.

Alimentación fantasma con entradas de amplificadores no balanceadas

limentación

C2000 39

4 Limpieza

 Limpie la superficie de la caja del micrófono con un paño humedecido con

agua.

5 Accesorios suministrados

H85 Soporte elástico tipo araña

6 Accesorios opcionales

Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto
de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.

40

C2000

Datos técnicos





7 Datos técnicos

Modo de funcionamiento:

Característica direccional:
Sensibilidad a 1000 Hz: 20 mV/Pa Z -34 dBV
Campo de frecuencia: 30 hasta 20.000 Hz (véase curva de frecuencia)
Impedancia eléctrica:
Impedancia de carga recomendada:
Respuesta del filtro de atenuación de bajos:
Preatenuación: conmutable en -10 dB
Nivel de ruido equivalente según IEC 60268-4:
Nivel de presión sonora equivalente según
IEC 60268-4 (ponderado A):
Relación seãl/ruido ref. a 1 Pa (ponderado A):
Presión sonora límite para THD Z 0,5% (0/-10 dB): 200 / 630 Pa Z 140 / 150 dB SPL*)
Gama dinámica: 120 dB (ponderado A)*)
Condiciones climáticas admisibles:

- Gama de temperatura:

- Humedad atmosférica rel.:
Tensión de alimentación: 9 hasta 52 voltios alimentación fantasma según

Consumo de corriente:
Modo de conexión de la ficha:
Dimensiones externas: máx. 53 ø x 159 mm
Peso: 325 g neto

*) Estos valores son válidos para alimentación fantasma de 48 voltios y se deben reducir de 3 dB para
alimentación fantasma de 24 voltios y de 6 dB para la de 12 voltios.

sistema de condensador según el principio del
gradiente de presión
cardioide

200 Ohm
 1.000 Ohm
6 dB/octava por debajo de 500 Hz

30 dB
20 dB-A

74 dB*)

-10°C hasta +60°C
90% (+20°C), 85% (+60°C)

IEC 61938

2 mA
tipo XLR-3 según IEC

Este aparato corresponde a las normas citadas en la declaración de conformidad de este aparato. Esta última
está disponible en el sitio http://www.akg.como puede ser solicitada al correo electrónico [e-mail].

Curva de frecuencias Diagrama polar

C2000 41

Índice

1 Descrição ......................................................................................... 43

2 Utilização .......................................................................................... 45

3 Alimentação ..................................................................................... 46

4 Limpeza ............................................................................................ 48

5 Acessórios fornecidos na embalagem ............................................. 48

6 Acessórios opcionais ........................................................................ 48

7 Especificações ................................................................................. 49

42

C2000

Descrição

1 Descrição

A construção deste microfone de condensador baseia-se nas experiências que
a AKG e seus clientes fizeram no mundo inteiro durante décadas com modelos
como o C414 B,C3000 e C1000 S. Em virtude dos seus componentes
modernos e seguros este microfone corresponde às mais elevadas exigências
profissionais, suportando a aplicação profissional a longo prazo no estúdio e no
palco.

Em seguida as características detalhadas de construção:

O transdutor foi ajustado acùsticamente para proporcionar uma caraterística
direcional cardióide. Por isso, o microfone é apropriado para o estúdio de
gravação bem como os espetáculos ao vivo.

A membrana é feita de uma folha de plástico vaporizada de ouro e evita,
mesmo sob a pressão acústica mais elevada, curto-circuitos locais ao contra­eletrodo.

Uma pré-atenuação comutável permite aumentar o limite de modulação em
10 dB para possibilitar, se for o caso, gravações sem distorções mesmo de
distâncias muito curtas de fontes sonoras. Através desta pré-atenuação evita­se, sobretudo nas freqüências baixas, que limites críticos de modulação de
mini-transformadores, freqüentemente aplicados em etapas de entrada de
mesas de mixagem, possam ser ultrapassados.

A atenuação de graves comutável no microfone ajuda também a suprimir as
distorções nas freqüências mais baixas que poderão ocorrer em virtude de
ruídos (vento, barulho).
Ligando a atenuação de graves pode também eliminar o efeito de proximidade
(que ocorre com distâncias entre microfone e fonte sonora de menos de 10
cm) inerente dos microfones direcionais. A transcondutância do filtro é de 6 dB
/oitava, sendo a freqüência de corte de 500 Hz.

A carcaça inteiramente de metal fundido a pressão tem bons efeitos
contra a dispersão de RF quando o microfone é aplicado perto de emissores
ou quando é usado junto com microfones sem fio ou outras instalações de
comunicação e protege o microfone contra o risco de danos durante as
atuações ao vivo.

O filtro pop integrado è ideal para aplicações vocais.

C2000 43

Uma suspensão tipo "aranha" interna para a cápsula microfônica elimina de
forma muito eficaz os ruídos de manipulação e os provocados pelo cabo.

Além da grande capacidade de modulação com distorsões mínimas e da
construção impermeável à umidade e resistente a variações de temperatura, o
microfone oferece uma aplicabilidade universal e única.

O dispositivo de fixação tipo "aranha" H85 fornecido na embalagem,
apesar do apoio elástico da cápsula do microfone, poderá ser útil para a
proteção de vibrações perturbadores do tripé etc. Na aplicação do H85 é
preciso lembrar usar uma das ranhuras de tamanho diferente na parte final
traseira do anel exterior para diminuir a tensão do cabo. Isto serve não só para
a maior segurança mecânica, mas também para proteger contra ruídos de
vibração que eventualmente poderão ter efeitos perturbadores por atingirem o
microfone através do cabo.

44

C2000

Utilização

t

2 Utilização

Em virtude da construção da sua cápsula e da sua característica direcional o
C2000 pode ser usado em muitas áreas ao vivo e no estúdio. A lista seguinte
não está completa, mas serve para uma primeira orientação e para ajudar a
efetuar gravações de boa qualidade. Aqui é preciso prestar particular atenção
ao posicionamento do microfone em relação ao instrumento, por causa das
diferentes características de emissão de som dos instrumentos, que é um
aspeto importante e decisivo na captação por microfone e freqüentemente a
posição ideal do microfone em relação ao instrumento é descoberta só através
de várias e extensas tentativas e ensaios.

Aplicações recomendadas

Preferível Recomendado
vozes acompanhantes
violão acústico
cítara
trompa
saxofone
flauta
gaita-de-beiços
atabaques
bongôs
bombo
pratos
Hi -ha
trompete

vozes solistas
pianino
piano (Rock e Jazz)
violino
violoncelo
clarineta
tímpanos

C2000 45

3 Alimentação

O C2000 poderá ser alimentado através de fontes de alimentação fantasma
conforme IEC 61938. Esta norma prescreve uma tensão positiva de 12, 24 ou
48 Volt em ambas linhas de áudio relativo à blindagem do cabo. Além disso,
este microfone poderá ser usado com todas as tensões entre 9 e 52 V com
circuitos fantasma padrão.

Recomendam-se os seguintes esquemas de conexão:

Circuito com transformador de entrada com derivação central (isolado da terra):

Circuito com transformador de entrada sem derivação central (isolado da terra):

Valores normalizados para Rv (ou 2 x 2):

V

al.

12 V ±2 V
24 V ±4 V
48 V ±4 V

46

R

V

330 Ohm
680 Ohm
3300 Ohm

2 x R

680 Ohm
1200 Ohm
6800 Ohm

V

C2000

A

Por razões de simetria as resistências 2 x Rv poderão possuir uma tolerância
de 0,5 % no máximo.

Se as entradas dos amplificadores estiverem ligadas à terra ou se não houver
transformadores de entrada, deverão ser inseridos na linha áudio ou
condensadores ou transformadores adicionais para evitar que as etapas de
entrada possam ser prejudicados por correntes de fuga.

Alimentação fantasma em entradas de amplificadores não balanceadas

limentação

C2000 47

4 Limpeza

 Limpe a superfície da carcaça do microfone com um pano molhado em

água.

5 Acessórios fornecidos na embalagem

H85 dispositivo de fixação tipo "aranha"

6 Acessórios opcionais

Os acessórios opcionais encontrará no catálogo/na brochura atual da AKG ou
em www.akg.com. A concessionária terá mais informações disponíveis.

48

C2000

Especificações



A



7 Especificações

Modo de funcionamento: transdutor de condensador conforme o princípio de

gradiente de pressão
Característica direcional: cardióide
Sensibilidade em 1000 Hz:
Faixa de freqüências: 30 a 20.000 Hz (veja curva de freqüência)
Impedância elétrica:
Impedância de carga recomendada:
Transcondutância do filtro de atenuação de graves:
Pré-atenuação: -10 dB, comutável
Nível equivalente de ruído conforme IEC 60268-4:
Nível de pressão sonora equivalente conforme
IEC 60268-4 (ponderado A):
Relação sinal/ruído relativo a 1 Pa (ponderado A) :
Pressão sonora limite para 0,5% de distorsão (0/-10 dB): 200 / 630 Pa Z 140 / 150 dB SPL*)
Faixa de dinâmica: 120 dB (ponderado A)*)
Condições climáticas permitidas:

- faixa de temperaturas:

- umidade do ar relativa:
Tensão de alimentação: 9 a 52 Volt alimentação fantasma conforme

Consumo de corrente:
Disposição dos plugues: tipo XLR-3 conforme IEC
Medidas exteriores: 53 ø max. x 159 mm
Peso: 325 g líquido

*) Estes valores valem para a alimentação fantasma de 48 Volt e deverão ser reduzidos em 3 dB para a
alimentação fantasma de 24 Volt e em 6 dB para a alimentação fantasma de 12 Volt.

20 mV/Pa Z -34 dBV

200 Ohm
 1.000 Ohm
6 dB/oitava com ponto de ativação em 500 Hz

30 dB
20 dB-

74 dB*)

-10°C a +60°C
90% (+20°C), 85% (+60°C)

IEC 61938

2 mA

Este produto corresponde às normas citadas na respetiva declaração de conformidade, que pode pedir na
nossa página da web http://www.akg.com, ou enviando-nos um email para [e-mail].

Curva de frequência Diagrama polar

C2000 49

Notizen - Notes - Notes - Note - Notas - Notas

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components

Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques

Microfoni · Cuffie HiFi · Microfoni senza filo · Cuffie senza filo · Cuffie-microfono · Componenti acustici

Micrófonos · Auriculares · Micrófonos inalámbricos · Auriculares inalámbricos · Auriculares con micrófono · Componentes acústicos

Microfones · Fones de ouvido · Microfones s/fios · Fones de ouvido s/fios · Microfones de cabeça · Componentes acústicos

AKG Acoustics GmbH

Lemböckgasse 21–25, A-1230 Vienna/AUSTRIA, phone: [phone]*
e-mail: [e-mail]

For other products and distributors worldwide visit www.akg.com

Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci
riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a
mudanças sem aviso prévio.
Printed in China (P.R.C.) 03/12/5018376
