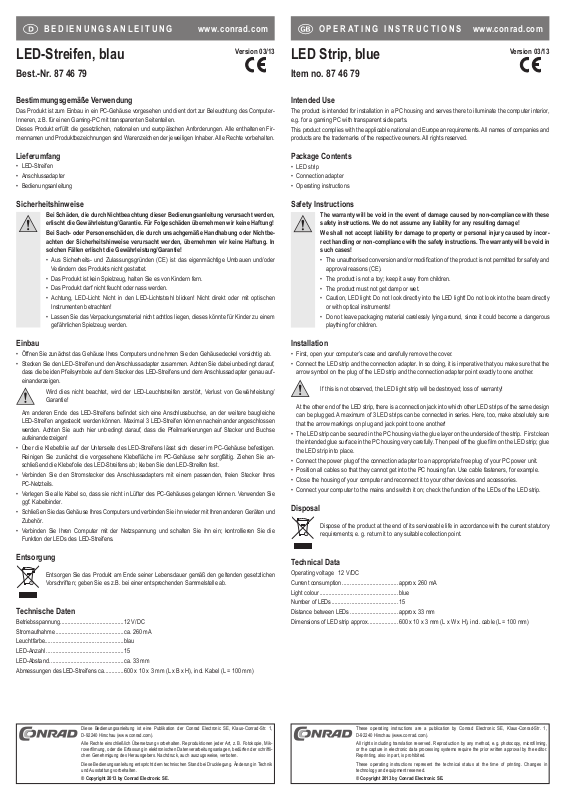

BEDIENUNGSANLEITUNG www.conrad.com
OPERATING INSTRUCTIONS www.conrad.com
LED-Streifen, blau
Version 03/13
Best.-Nr. 87 46 79
Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in ein PC-Gehäuse vorgesehen und dient dort zur Beleuchtung des ComputerInneren, z.B. für einen Gaming-PC mit transparenten Seitenteilen.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• LED-Streifen
• Anschlussadapter
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbe-
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
• Das Produkt ist kein Spielzeug, halten Sie es von Kindern fern.
• Das Produkt darf nicht feucht oder nass werden.
• Achtung, LED-Licht: Nicht in den LED-Lichtstrahl blicken! Nicht direkt oder mit optischen
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
achten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In
solchen Fällen erlischt die Gewährleistung/Garantie!
Verändern des Produkts nicht gestattet.
Instrumenten betrachten!
gefährlichen Spielzeug werden.
LED Strip, blue
Version 03/13
Item no. 87 46 79
Intended Use
The product is intended for installation in a PC housing and serves there to illuminate the computer interior,
e.g. for a gaming PC with transparent side parts.
This product complies with the applicable national and European requirements. All names of companies and
products are the trademarks of the respective owners. All rights reserved.
Package Contents
• LED strip
• Connection adapter
• Operating instructions
Safety Instructions
The warranty will be void in the event of damage caused by non-compliance with these
safety instructions. We do not assume any liability for any resulting damage!
We shall not accept liability for damage to property or personal injury caused by incor-
• The unauthorised conversion and/or modifi cation of the product is not permitted for safety and
• The product is not a toy; keep it away from children.
• The product must not get damp or wet.
• Caution, LED light: Do not look directly into the LED light! Do not look into the beam directly
• Do not leave packaging material carelessly lying around, since it could become a dangerous
rect handling or non-compliance with the safety instructions. The warranty will be void in
such cases!
approval reasons (CE).
or with optical instruments!
plaything for children.
Einbau
• Öffnen Sie zunächst das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
• Stecken Sie den LED-Streifen und den Anschlussadapter zusammen. Achten Sie dabei unbedingt darauf,
dass die beiden Pfeilsymbole auf dem Stecker des LED-Streifens und dem Anschlussadapter genau aufeinanderzeigen.
Wird dies nicht beachtet, wird der LED-Leuchtstreifen zerstört, Verlust von Gewährleistung/
Garantie!
Am anderen Ende des LED-Streifens befi ndet sich eine Anschlussbuchse, an der weitere baugleiche
LED-Streifen angesteckt werden können. Maximal 3 LED-Streifen können nacheinander angeschlossen
werden. Achten Sie auch hier unbedingt darauf, dass die Pfeilmarkierungen auf Stecker und Buchse
aufeinanderzeigen!
• Über die Klebefolie auf der Unterseite des LED-Streifens lässt sich dieser im PC-Gehäuse befestigen.
Reinigen Sie zunächst die vorgesehene Klebefl äche im PC-Gehäuse sehr sorgfältig. Ziehen Sie an-
schließend die Klebefolie des LED-Streifens ab; kleben Sie den LED-Streifen fest.
• Verbinden Sie den Stromstecker des Anschlussadapters mit einem passenden, freien Stecker Ihres
PC-Netzteils.
• Verlegen Sie alle Kabel so, dass sie nicht in Lüfter des PC-Gehäuses gelangen können. Verwenden Sie
ggf. Kabelbinder.
• Schließen Sie das Gehäuse Ihres Computers und verbinden Sie ihn wieder mit Ihren anderen Geräten und
Zubehör.
• Verbinden Sie Ihren Computer mit der Netzspannung und schalten Sie ihn ein; kontrollieren Sie die
Funktion der LEDs des LED-Streifens.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Vorschriften; geben Sie es z.B. bei einer entsprechenden Sammelstelle ab.
Technische Daten
Betriebsspannung ..........................................12 V/DC
Stromaufnahme .............................................ca. 260 mA
Leuchtfarbe ....................................................blau
LED-Anzahl ...................................................15
LED-Abstand .................................................ca. 33 mm
Abmessungen des LED-Streifens ca. ............600 x 10 x 3 mm (L x B x H), incl. Kabel (L = 100 mm)
Installation
• First, open your computer’s case and carefully remove the cover.
• Connect the LED strip and the connection adapter. In so doing, it is imperative that you make sure that the
arrow symbol on the plug of the LED strip and the connection adapter point exactly to one another.
If this is not observed, the LED light strip will be destroyed; loss of warranty!
At the other end of the LED strip, there is a connection jack into which other LED strips of the same design
can be plugged. A maximum of 3 LED strips can be connected in series. Here, too, make absolutely sure
that the arrow markings on plug and jack point to one another!
• The LED strip can be secured in the PC housing via the glue layer on the underside of the strip. First clean
the intended glue surface in the PC housing very carefully. Then peel off the glue fi lm on the LED strip; glue
the LED strip into place.
• Connect the power plug of the connection adapter to an appropriate free plug of your PC power unit.
• Position all cables so that they cannot get into the PC housing fan. Use cable fasteners, for example.
• Close the housing of your computer and reconnect it to your other devices and accessories.
• Connect your computer to the mains and switch it on; check the function of the LEDs of the LED strip.
Disposal
Dispose of the product at the end of its serviceable life in accordance with the current statutory
requirements; e. g. return it to any suitable collection point.
Technical Data
Operating voltage 12 V/DC
Current consumption .....................................approx. 260 mA
Light colour ....................................................blue
Number of LEDs ............................................15
Distance between LEDs ................................approx. 33 mm
Dimensions of LED strip approx. ...................600 x 10 x 3 mm (L x W x H), incl. cable (L = 100 mm)
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mik-
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
© Copyright 2013 by Conrad Electronic SE.
D-92240 Hirschau (www.conrad.com).
roverfi lmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftli-
chen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
und Ausstattung vorbehalten.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1,
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfi lming,
These operating instructions represent the technical status at the time of printing. Changes in
© Copyright 2013 by Conrad Electronic SE.
D-92240 Hirschau (www.conrad.com).
or the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
technology and equipment reserved.
MODE D’EMPLOI www.conrad.com
GEBRUIKSAANWIJZING www.conrad.com
Barre à LED, bleu
Version 03/13
N° de commande 87 46 79
Utilisation conforme
Le produit est prévu pour être installé dans le boîtier d’un ordinateur où il sert d’éclairage à l’intérieur de
l’ordinateur, p. ex. pour les PC de jeu avec éléments latéraux transparents.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms
d’entreprise et les appellations d’appareil fi gurant dans ce manuel d’utilisation sont des marques déposées
de leurs propriétaires respectifs. Tous droits réservés.
Contenu de la livraison
• Barre à LED
• Adaptateur de raccordement
• Manuel d’utilisation
Consignes de sécurité
Tout dommage résultant d’un non-respect du présent mode d’emploi entraîne l’annula-
tion de la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs !
Nous déclinons toute responsabilité pour d’éventuels dommages matériels ou corporels
• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifi er la construction
• L´appareil n´est pas un jouet - Gardez-le donc hors de portée des enfants.
• Le produit ne doit ni prendre l’humidité ni être mouillé.
• Attention, précautions à prendre avec les lampes à LED : Ne regardez pas dans le faisceau
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait constituer un jouet dangereux
Montage
• Ouvrez d’abord le boîtier de votre ordinateur et retirez le couvercle du boîtier avec précaution.
• Reliez la barre à LED et l’adaptateur de raccordement. Veillez impérativement à ce que les deux symboles
Une douille de raccordement est située à l’autre extrémité de la barre à LED, permettant le raccordement
• La bande adhésive au bas de la barre à LED permet de fi xer cette dernière dans le boîtier de l’ordinateur.
• Raccordez le connecteur électrique de l’adaptateur de raccordement à une fi che appropriée du bloc
• Posez tous les câbles de manière à ce qu´ils ne pénètrent pas dans le ventilateur du boîtier de l’ordinateur.
• Fermez le boîtier de votre ordinateur et reliez à nouveau ce dernier aux autres périphériques et acces-
• Raccordez votre ordinateur à la source de tension et allumez-le ; contrôlez la fonction des LED de la barre
Élimination
dus à un maniement incorrect ou au non-respect des consignes de sécurité. Dans de tels
cas, la garantie prend fi n !
ou de transformer l’appareil de son propre gré.
de lumière LED ! Ne le regardez pas directement ou avec des instruments optiques !
pour les enfants.
de fl èche sur le connecteur de la barre à LED et sur l’adaptateur de raccordement pointent l’un vers l’autre.
Autrement, la barre à LED sera détruite, perte de la garantie !
d’une barre à LED supplémentaire de même type. 3 barres à LED maximum peuvent être connectées en
série. Veillez ici aussi à ce que les fl èches sur le connecteur et sur la douille pointent l’une vers l’autre !
Nettoyez d’abord soigneusement la surface de collage prévue dans le boîtier de l’ordinateur. Retirez
ensuite la bande adhésive de la barre à LED et collez fermement la barre à LED.
d´alimentation de l´ordinateur.
Utilisez par ex. des colliers auto bloquants.
soires.
à LED.
LED-strip, blauw
Versie 03/13
Bestelnr. 87 46 79
Beoogd gebruik
Het product is bedoeld voor het inbouwen in een pc-behuizing en dient daar voor de verlichting van het
binnenste van de computer, bijv. voor een game-pc met doorzichtige zijdelen.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfsnamen en
productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.
Omvang van de levering
• Led-strip
• Aansluitadapter
• Gebruiksaanwijzing
Veiligheidsaanwijzingen
Bij schade, veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing, vervalt
het recht op de waarborg/garantie. Voor gevolgschade zijn wij niet aansprakelijk!
Bij materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het
• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen
• Het product is geen speelgoed. Houd het buiten bereik van kinderen.
• Het product mag niet vochtig of nat worden.
• Let op, led-licht: Kijk niet in de led-lichtstraal! Kijk niet direct en ook niet met optische instru-
• Laat het verpakkingsmateriaal niet rondslingeren, dit kan voor kinderen gevaarlijk speelgoed
Inbouwen
• Open vervolgens de behuizing van uw computer en haal het deksel van de behuizing voorzichtig weg.
• Steek de led-strip en de aansluitadapter in elkaar. Let er hierbij absoluut op, dat de beide pijlsymbolen op
Aan het andere eind van de led-strip bevindt zich een aansluitbus, waaraan meer gelijksoortige led-strips
• Via de plakfolie aan de onderkant van de led-strip kan deze in de pc-behuizing worden bevestigd. Maak
• Verbind de stroomstekker van de aansluitadapter met een passende, vrije stekker van uw pc-netadapter.
• Leg alle kabels zo, dat deze niet in de ventilator van de pc-behuizing kunnen raken. Gebruik evt. een
• Sluit de behuizing van de computer en verbind deze weer met uw andere apparaten en toebehoren.
• Verbind uw computer met de netspanning en zet hem aan; controleer de werking van de led’s van de led-
Verwijdering
niet naleven van de veiligheidsaanwijzingen, zijn wij niet aansprakelijk! In dergelijke
gevallen vervalt de waarborg/garantie!
van het product niet toegestaan.
menten!
zijn.
de stekker van de led-strip en de aansluitadapter exact tegenover elkaar staan.
Als hier niet op wordt gelet, gaat de led-strip kapot, met verlies van waarborg/garantie tot gevolg!
kunnen worden aangestoken. Er kunnen maximaal 3 led-strips na elkaar worden aangesloten. Let er ook
hier absoluut op, dat de pijlmarkeringen op de stekker en bus tegenover elkaar staan!
daarna het bedoelde plakgedeelte in de pc-behuizing zeer goed schoon. Trek nu de plakfolie van de ledstrip eraf; plak de led-strip vast.
kabelbinder.
strip.
Het product dient aan het einde van zijn levensduur volgens de geldende wettelijke voorschrif-
ten te worden verwijderd. Lever het bijv. in bij het betreffende inzamelpunt.
Il convient de procéder à l’élimination du produit au terme de sa durée de vie conformément aux
prescriptions légales en vigueur ; rapportez-le à un centre de récupération correspondant.
Caractéristiques techniques
Tension de service .........................................12 V/CC
Puissance absorbée ......................................env. 260 mA
Couleur ..........................................................bleu
Nombre de LED .............................................15
Distance entre les LED ..................................env. 33 mm
Dimensions de la barre à LED .......................600 x 10 x 3 mm (L x l x h), avec câble (L= 100 mm)
Ce mode d‘emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photo-
Ce mode d‘emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
© Copyright 2013 by Conrad Electronic SE.
D-92240 Hirschau (www.conrad.com).
copie, microfi lm, saisie dans des installations de traitement de données) nécessite une autorisation
écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits.
de modifi cations techniques et de l‘équipement.
Technische gegevens
Bedrijfsspanning ............................................12 V/DC
Stroomverbruik ..............................................ca. 260 mA
Lichtkleur .......................................................blauw
Aantal led’s ....................................................15
Led-afstand .................................................. ca. 33 mm
Afmetingen van de led-strip ca. .....................600 x 10 x 3 mm (l x b x h), incl. kabel (l=100 mm)
Deze gebruiksaanwijzing is een publicatie van de fi rma Conrad Electronic SE, Klaus-Conrad-Str. 1,
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
© Copyright 2013 by Conrad Electronic SE. V2_0313_01/AB
D-92240 Hirschau (www.conrad.com).
fotokopie, microverfi lming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
techniek en uitrusting voorbehouden.
Loading...
