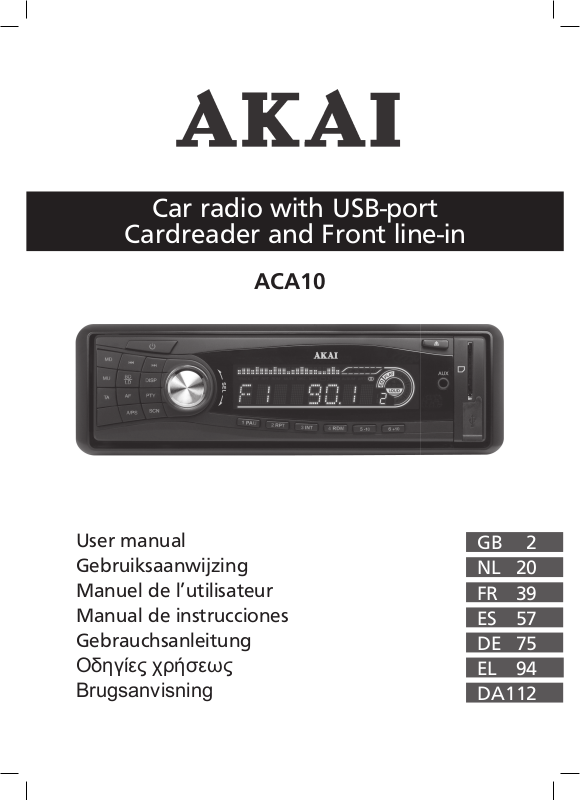

Page 1
Car radio with USB-port
Cardreader and Front line-in
ALD1915H
ACA10
User manual
Gebruiksaanwijzing
Manuel de l’utilisateur
Manual de instrucciones
Gebrauchsanleitung
Οδηγίες χρήσεως
Brugsanvisning
GB 2
NL 20
FR 39
ES 57
DE 75
EL 94
DA 112
Page 2
Indholdsfortegnelse
1. Sikkerhed ................................................................. 113
1.1 Anvendelsesområde ....................................................113
1.2 Mærker i denne håndbog .............................................113
1.3 Almindelige sikkerhedsanvisninger ..............................113
2. Klargøring til brug .................................................. 114
2.1 Udpakning ....................................................................114
2.2 Pakkens indhold...........................................................11 4
3. Installation ............................................................... 115
3.1 ISO kabelforbindelser ..................................................116
3.2 Forbindelse af forskelligt udstyr ...................................117
4. Funktioner ............................................................... 118
4.1 Kontrolpanel .................................................................118
5. Betjening ................................................................. 119
5.1 Aftageligt kontrolpanel .................................................119
5.2 Generelle funktioner.....................................................120
5.3 Radiofunktioner ............................................................121
5.4 USB-funktioner.............................................................123
5.5 SD/MMC funktioner......................................................124
5.6 Avancerede funktioner .................................................124
5.7 Nulstilling af apparatet .................................................125
6. Rengøring og vedligeholdelse ..............................126
6.1 Rengøre kabinettet ......................................................126
6.2 Rengør tilslutningerne ..................................................126
6.3 Udskiftning af sikringer.................................................126
7. Fejlsøgning .............................................................. 127
8. Tekniske data .......................................................... 128
9. Kassering af brugt elektrisk
og elektronisk udstyr ............................................129
Copyright note
Design og specikationer kan ændres uden varsel.
Page 3
ACA10
Sikkerhed1.
Anvendelsesområde1.1
Bilradiomusiksystemet spiller musik fra USB-enhed, hukommelseskort og
radio. Læs håndbogen grundigt inden første brug.
Pga. de mange forskellige produkter med eksterne
i
!
!
hukommelsesforbindelser (USB, SD/MMC osv.) og deres til tider
meget producent-specikke funktioner, kan vi hverken garantere,
at alle anordning bliver genkendt, eller at alle operationsvalg, der
teoretisk er mulige, faktisk vil virke.
Mærker i denne håndbog1.2
ADVARSEL
En advarsel betyder at der kan ske skade med døden til følge,
hvis anvisningerne ikke følges.
FORSIGTIG
Forsigtig betyder at der kan ske skade på udstyret.
En bemærkning giver yderligere information fx om
i
fremgangsmåden.
Almindelige sikkerhedsanvisninger1.3
ADVARSEL
!
!
!
!
Der må ikke anvendes magt på apparatet. Apparatet kan falde ned
og forårsage alvorlig skade.
FORSIGTIG
Der må ikke spildes nogen væsker på apparatet.
ADVARSEL
Man må ikke stikke genstande ind i ventilationshullerne.
FORSIGTIG
Man må ikke blokkere ventilationshullerne.
113
Page 4
Klargøring til brug2.
Udpakning2.1
● Pak apparatet forsigtigt ud.
● Tjek indholdet i pakningen som beskrevet nedenfor. Hvis der mangler
noget, så kontakt forhandleren.
● Fjern forsigtigt mækerne fra forpanelet, hvis der er nogen.
Vi anbefaler at du gemmer den oprindelige papkasse og
indpakningsmaterialet, i tilfælde af det bliver nødvendigt at
returnere produktet for service. Det er den eneste måde, man
sikkert kan beskytte produktet mod skade under forsendelsen.
Hvis du kasserer papkassen og indpakningsmaterialet, så husk at
genbruge miljøvenligt.
Pakkens indhold2.2
Følgende er inkluderet i den modtagede pakke:
1x Bilradiomusiksystem
1x Aftageligt frontpanel
1x Beskyttende bæretaske til aftageligt frontpanel
1x Monteringskonsol
2x Frigørelsesknapper
1x Støtterem
1x Spændeskrue
1x Møtrik M5
2x Spændeskive
2x Spændeskive
2x ISO stålkabel
1 Brugerhåndbog
114
Hvis der mangler noget, så kontakt forhandleren.
Page 5
ACA10
182mm
53mm
Installation3.
Denne enhed kan installeres i ethvert instrumentbrædt med en åbning som
vist i billedet. Instrumentbrædtet skal være 4,75 - 5,56 mm tykt for at kunne
støtte enheden. Enheden skal installeres horisontalt i en vinkel under 20°.
Lav først de elektriske tilslutninger, og kontroller at de er rigtige.
i
● Fjern den ydre kant fra enheden.
● Fjern det aftagelige kontrolpanel.
● Fjern skruerne for at adskille enheden fra
monteringsholderen. Opbevar skruerne et
sikkert sted til fremtidig brug.
● Om nødvendigt forbind støttestroppen til bilens
stel med spændeskruen.
● Indsæt monteringskonsollen i
instrumentbrædtet, og bøj monteringsstavene
ud med en skruetrækker.
● Det bageste af enheden sikres til støttebåndet,
med de medfølgende skruer, møtrikker og
spændeskiver.
● Slut apparatet til el-nettet. Læs afsnittet "ISO
kabelforbindelser".
● Forbindelse af forskelligt udstyr til apparatet.
Læs afsnittet "Forbindelse af forskelligt udstyr".
● Skub hovedenheden ind i monteringsholderen,
indtil der høres et klik.
● Tryk på RESET-knappen.
● Forbind kontrolpanelet. Læs afsnittet "Aftageligt
kontrolpanel" i kapitlet "Operation".
115
Page 6
ISO kabelforbindelser3.1
1357
2468
57
48
B
A
ISO A CONNECTOR
Alt efter producenten kan kontakterne på dit køretøj være forbundet
i
A4 YELLOW (B+): Forbindelse til +12V driftsspænding (diameter mindst
A5 BLUE: Til systemkontrolterminal for en ekstern modtager eller automatisk
A7 RED ACC (+): Forbindelse til +12V styrespænding. Forbind til køretøjets
A8 GND (- /jord): Forbind tilslutningen til jord (diameter mindst 2,5 mm) til
forskelligt. Det er ikke en fejl ved apparatet, men skyldes en
afvigende polbelægning fra producenten af dit køretøj.
For at få en tilslutning, der passer til dette apparat, skal du om
nødvendigt købe et passende adapterkabel hos en
specialforhandler. Spørg en specialist i dit område, hvis du har
spørgemål omkring tilslutningen.
2,5 mm) til permanent plus på køretøjet.
antenne (max. 100mA / 12VDC).
tænding. Hvis kontakterne A4 og A7 er byttet om, vil apparatet "glemme"
de gemte stationer efter tændingen er slået fra.
bilens stel.
116
Page 7
ISO B CONNECTOR
Front højttaler
B3 Højre + (Grå)
B4 Højre + (Grå/sort)
B5 Venstre + (Hvid)
B6 Venstre + (Hvid/sort)
Bageste højttaler
B1 Højre + (Violet)
B2 Højre + (Violet/sort)
B7 Venstre + (Grøn)
B8 Venstre + (Grøn/sort)
Forbindelse af forskelligt udstyr3.2
Audioforbindelser (udgang)
● Forbind et passende kabel til L/R-
kanalerne for LINE OUT-forbindelsen.
Kabelstik
● Indsæt bilens antennekabel i stikket
RADIO-ANTENNA.
ACA10
117
Page 8
ACA10
4
5
6
7
1
2
3
8
9
26 24 23
10 11 14 15 16 17 18 19 20 21 2212 13
25
Funktioner4.
Kontrolpanel4.1
1 POWER-knap
2 NEXT-knap
3 PREV-knap
4 MODE-knap
5 MUTE-knap
6 BAND/LOUDNESS-knap
7 TA-knap
8 AF-knap
9 AUTO SEEK-knap
10 DISPLAY-knap
11 SCAN-knap
12 PTY-knap
13 SELECT-knap/VOLUME-drejeknap
118 119
14 PAUSE-knap
15 REPEAT-knap
16 INTRO-knap
17 RANDOM-knap
18 TRACK SEARCH DOWN-knap
19 TRACK SEARCH UP-knap
20 AUX-stik
21 USB-slot
22 USB-slot dække
23 Sprække til hukommelseskort
24 OPEN PANEL-knap
25 PRESET STATION [1-6]-knapper
26 Display
Page 9
Bageste kontrolpanel
27
2
1
<10°
<10°
2
1
27 RESET-knap
Betjening5.
5.1 Aftageligt kontrolpanel
Kontrolpanel kan tages af for at
afskrække tyve.
Forbind kontrolpanelet.
● Indsæt venstre side af
kontrolpanelet i hovedenheden.
● Tryk på højre side af kontrolpanelet
indtil der høres et klik.
● Drej kontrolpanelet opad.
ACA10
Aftage kontrolpanelet.
● Slå afbryderen fra.
● Tryk på OPEN PANEL-knappen (24) for at frigøre.
● Vent indtil kontrolpanelet er i en horisontal stilling.
● Træk kontrolpanelet ud.
● Placer kontrolpanelet i tasken og tag det med, når bilen forlades.
ADVARSEL
!
Installer eller fjern ikke kontrolpanelet, mens du kører.
119
Page 10
!
● Sæt ikke kontrolpanelet ind fra højre side. Det kan skade kontrolpanelet.
● Dette kontrolpanel er ikke vandtæt. Udsæt det ikke for vand eller kraftig fugt.
● Placer ikke kontrolpanelet på instrumentbrædtet eller andre steder med
høj temperatur. Hold istedet kontrolpanelet i tasken.
● For at forebygge skade på kontrolpanelet, skub det ikke ned eller sæt ting
på det, når det er åbent.
● Den bageste tilslutning, som forbinder hovedenheden og kontrolpanelet er
meget vigtig. Vær forsigtig med ikke at beskadige det med negle, blyanter,
skruetrækkere, etc. Rør ikke kontakterne på kontrolpanelet og
hovedafbryderne, da det kan medføre dårlig elektrisk kontakt. Hvis der kommer
smuds eller andre ting på kontakterne, tør dem af med en ren tør klud.
FORSIGTIG
Generelle funktioner5.2
● For at tænde for apparatet trykkes på POWER-knappen (1). For at slukke
for apparatet trykkes på POWER-knappen (1) igen.
● For at vælge kildemode (AUX, TUNER, MP3, USB, SD, MMC) trykkes
MD-knappen (4).
● For at justere lydstyrkeniveauet drejes VOLUME-drejeknappen (13) til det
ønskede niveau er sat.
● For tavs eller lyd tilbage trykkes MU-knappen (5).
● For at aktivere lyden: Tryk på LD knappen (6) i mere end 2 sekunder.
● For at tænde for forbedret bas trykkes på SELECT-knappen (13).
For at justere lydstyrkeniveauet drejes VOLUME-drejeknappen (13) til det
ønskede niveau er sat.
● For at tænde for forbedret diskant trykkes på SELECT-knappen (13).
For at justere lydstyrkeniveauet drejes VOLUME-drejeknappen (13) til det
ønskede niveau er sat.
● For at tænde for forbedret balance trykkes på SELECT-knappen (13).
For at justere lydstyrkeniveauet drejes VOLUME-drejeknappen (13) til det
ønskede niveau er sat.
● For at tænde for forbedret fader trykkes på SELECT-knappen (13).
For at justere lydstyrkeniveauet drejes VOLUME-drejeknappen (13) til det
ønskede niveau er sat.
● For at forbinde en ekstern audioanordning, skal man sætte
kabelstikproppen ind i AUX-stikkontakten (20).
120
Page 11
ACA10
Valg af USB-modus eller hukommelseskort virker kun hvis en
i
USB-enhed eller et hukommelseskort er placeret i stikket.
Radiofunktioner5.3
● For at vælge radiobånd skal man trykke på BD-knappen (6) for at skifte
mellem FM1, FM2, FM3.
● For at vælge en forindstillet radiostation, tryk kort på den tilhørende
PRESET STATION-knap (25).
● For at søge en specik frekvens skal man trykke på PREV-knappen (3) eller
NEXT-knappen (2) gentagne gange, indtil den ønskede frekvens er sat.
● For at søge automatisk, skal man trykke og holde PREV-knappen (3) eller
NEXT-knappen (2). Apparatet søger efter den næste tilgængelige station.
● For at udføre en automatisk søgning efter indstillede radiostationer, brug
funktionen AUTO SEEK (9). Tryk kort for at søge efter alle forindstillede
stationer i hukommelsen på det aktuelle bånd og bliv på hver station i ca.
5 sekunder. Tryk længe for at gemme stationer med god modtagelse
automatisk og scan hver station i ca. 5 sekunder.
● For at udføre en automatisk søgning efter indstillede radiostationer, brug
funktionen SCAN (8). Tryk for at scanne efter alle forindstillede stationer
i hukommelsen på det aktuelle bånd og bliv på hver station i ca. 5 sekunder.
● For at vise ekstra information om en radiostation (program type/radio
navn/radio test), tryk på DISP-knappen (10).
Programmering af radiostationer
Man kan indstille 6 radiostationer per radiobåndvidde (FM1, FM2, FM3).
● Søge efter en radiostation.
● Tryk på PRESET STATION-knappen (25) i mere end 1 sekund for at
gemme stationen under det ønskede nummer.
Brug af PTY-funktionen
● For at afsøge et bånd efter en bestemt programtype, tryk på PTY-knappen
(12) før søgningen startes:
PTY MUSIC: søgningen begrænses til radiostationer med programtype •
MUSIK
PTY SPEECH: søgningen begrænses til radiostationer med •
programtype SPEECH
PTY OFF: søgningen begrænses ikke til bestemte programtyper•
121
Page 12
Radiostationer med programtype MUSIK gemmes under knappen PRESET
STATION således:
1 POP M, ROCK M
2 EASY M, LIGHT M
3 CLASSICS, OTHER M
4 JAZZ, COUNTRY
5 NATION M, OLDIES
6 FOLK M
Radiostationer med programtype SPEECH gemmes under knappen
forindstillede stationer således:
1 NEWS, AFFAIRS, INFO
2 SPORT, EDUCATE, DRAMA
3 CULTURE, SCIENCE, VARIED
4 WEATHER, FINANCE, CHILDREN
5 SOCIAL, RELIGION, PHONE IN
6 TRAVEL, LEISURE, DOCUMENT
Brug AF-funktionen
Denne funktion kan aktiveres for at kontrollere signalstyrken på alternative
frekvenser.
● Tryk på knappen (8) for at slå funktionen TIL eller FRA.
Brug TA-funktionen
Denne funktion kan aktiveres for at modtage trakradio.
● Tryk på knappen (7) for at slå funktionen TIL eller FRA.
Når enheden er i TA-mode (og der sendes trakmeldinger):
Vises TP-symbolet i displayet, når en TP-station modtages Enheden skifter midlertidigt til radio-modus, hvis det var i en anden modus Volumen øges til normalt niveau, hvis det var lavere -
122
Page 13
ACA10
USB-funktioner5.4
● For at indføre en USB-anordning:
Åben lågen (22).•
Sæt anordningen ind i sprækken (21).•
● Tryk på MD-knappen (4) indtil USB vises på displayet.
Afspilning begynder automatisk.
● For at fjerne anordning skal man trække den forsigtigt ud af sprækken.
Sæt låget på igen.
Under afspilningen er følgende funktioner tilgængelige:
● For at vælge et spor skal man trykke på PREV-knappen (3) eller NEXT-
knappen (2), indtil det ønskede spor er sat. Alternativt, brug VOLUMEdrejeknappen (13) for at scrolle gennem listen.
● For at nde et bestemt sted på sporet skal man holde PREV-knappen (3)
eller NEXT-knappen (2) nede, indtil man når det sted, og så slippe knappen.
● For at sætte afspilningen på pause skal man trykke én gang på PAU-knappen
(14), og for at genoptage afspilningen trykkes knappen igen.
● For at spille de første 10 skunder af hvert spor, tryk på INT-knappen (16).
Displayet viser meldingen "INT". Tryk på knappen igen for at annullere
funktionen.
● Tryk på RPT-knappen (15) én gang for at gentage det nuværende spor.
Displayet viser meldingen "RPT". Tryk på knappen igen for at annullere
funktionen.
● Tryk på RDM-knappen (17) for at spille alle spor i vilkårlig orden. Displayet
viser meldingen "RDM". Tryk på knappen igen for at annullere funktionen.
● For at vise ekstra information om et spor (tiden, særlige spor), tryk på
DISP knappen (10).
Pga. de mange forskellige produkter med eksterne USB-porte
i
og deres til tider meget producent-specikke funktioner, kan vi
hverken garantere, at alle anordninger bliver genkendt, eller at alle
operationsvalg, der teoretisk er mulige, faktisk vil virke.
MP3/WMA afspilning
● For at scrolle gennem listen med spor, med 10 spor ned eller 10 spor op,
tryk på TRACK SEARCH - knappen (18) eller TRACK SEARCH + knappen
(19) TRACK SEARCH.
123
Page 14
SD/MMC funktioner5.5
● Sæt anordningen ind i sprækken (23).
● Tryk på MD-knappen (4) indtil SD/MMC vises på displayet.
Afspilning begynder automatisk.
● Se vejledningen under "USB-funktioner" for funktioner tilgængelige under
afspilning.
● For at fjerne anordning skal man trække den forsigtigt ud af sprækken.
Avancerede funktioner5.6
Følgende funktioner er tilgængelige: TA SEEK, PI SOUND, RETUNE, MASK
DPI, EON, BEEP, TA VOL, ADJ, AUDIO DSP.
● For komme ind i og navigere gennem menuen:
Tryk på SELECT-knappen (13) i mere end 2 sekunder.•
For at vælge den nødvendige funktionsmodus, tryk på SELECT-knappen •
et antal gange indtil den ønskede modus vises i displayet.
For at justere funktionen drejes VOLUME-drejeknappen (13) til den •
ønskede indstilling er sat.
● For at forlade menuen, tryk på DISP-knappen (10), eller vent ca. 8 sekunder.
Efter 8 sekunder forlader enheden automatisk menuen.
TA SEEK
TA SEEK: Når den valgte radiostation ikke sender TP-signalel (for trameldinger), eller hvis TP-signalet er svagt, vælger enheden automatisk
en anden frekvens med et stærkere TP-signal.
TA ALARM: enheden vælger ikke automatisk en anden frekvens, men afgiver et beep.
PI SOUND
SOUND: når 2 stationer med forskelligt program deler den samme frekvens, skifter radioen til den nye kanal i nogle få sekunder og skifter så tilbage igen.
MUTE: radioen bliver stille. -
RETUNE
RETUNE L: den normale tid for en automatisk TA-søgning er sat til max. 90 sekunder.
RETUNE S: den normale tid for en automatisk TA-søgning er sat til max. 30 sekunder.
124
Page 15
MASK DPI
MASK DPI: maskerer kun den alternative frekvens, som har en anden different programidentikation
MASK ALL: maskerer den alternative frekvens, som har et andet programidentikation og ikke har et RDS-signal med stor styrke
EON
TÆND og SLUK fro denne funktion. -
BEEP
ALL: når der trykkes på en knap, høres en lyd. 2nd: Når en knap trykkes og holdes nede, høres en lyd. OFF: når der trykkes på en knap, høres ikke en lyd. -
TA VOL
Juster volumen for trakmeldinger. -
ADJ
Indstilling af tiden. Drej VOLUME-drejeknappen (13) mod højre for at indstille timen. Drej VOLUME-drejeknappen (13) mod venstre for
at indstille minutterne.
AUDIO DSP
Vælg EQ modus: CLASSIC, ROCK, POP, FLAT, NONE -
ACA10
Nulstilling af apparatet5.7
Hvis en knap på apparatet ikke virker, eller hvis fejlsymbolet vises,
skal apparatet nulstilles.
● Tryk på OPEN PANEL-knappen (24) for at frigøre.
● Tryk på RESET-knappen (27).
125
Page 16
Rengøring og vedligeholdelse6.
Rengøre kabinettet6.1
Tør det af med en klud. Hvis kabinettet er meget beskidt, fugt en klud
(ikke våd med en svag opløsning af sæbevand of tør det af.
Rengør tilslutningerne6.2
Brug en vatpind dyppet i isopropyl-alkohol for at rengøre soklerne på
bagsiden af kontrolpanelet. Sørg for at rengøre dem forsigtigt en pind af
gangen og pas på ikke at bøje dem.
Udskiftning af sikringer6.3
Hvis sikringen springer, kontroller strømtilslutningen og udskift sikringen.
Hvis sikringen springer igen efter udskiftning, kan der være en intern
fejlfunktion. I så fald konsulter forhandleren.
FORSIGTIG
!
Brug den angivne størrelse af sikringer. Brug af kraftigere sikringer
kan skade apparatet alvorligt.
126
Page 17
ACA10
Fejlsøgning7.
Besvær Afhjælpning
Ingen strøm Tændingen er ikke slået til. Hvis
strømforsyningen er forbundet med bilen,
drej tændingen til "ACC".
Sikringen er sprunget. Erstat sikringen.
Ingen lyd Volume er for lavt. Juster volume til det ønskede
niveau. Ledninger er forkert forbundet.
Kontroller forbindelserne.
Betjeningstasterne fungerer ikke Intern fejl. Nulstil apparatet.
Frontpanel er ikke placeret korrekt.
Installer frontpanel korrekt.
Lyd svigter Iinstallationsvinklen er mere end 20°.
Juster installationsvinklen til mindre end 20°.
Disken er meget beskidt eller defekt.
Rengør disken eller prøv med en anden.
Radioen virker ikke Antennekabler er ikke forbundet.
Indsæt antennekablet godt.
Den automatiske Signalerne er for svage.
stationssøgning virker ikke Vælg en station manuelt.
USB-afspilning
Besvær Afhjælpning
Ingen afspilning USB-anordningen er ikke installeret eller ikke
installeret rigtigt. Sæt USB-anordningen ind i
sprækken.
Der er brugt en ikke-kompatibel USB-anordning.
Afspilning med alle USB-anordninger kan ikke
garanteres. Prøv en anden USB-anordning.
127
Page 18
Tekniske data8.
Parameter Værdi
Spænding 12 V
Spændingstolerance 10,8-15,6 V
Strømforbrug 100 W
Standby strømforbrug < 0,14 W
Maks. udgangsstrøm 25 W x 4
Højttalermodstand 4/8 Ω
USB-forbindelse USB 2.0 kompatibel
Flash-hukommelsesforbindelse SD/MMC
Dimensioner (B x H x D) 178 x 50 x 85,6 mm
Vægt 0,720 kg
Tuner
Parameter Værdi
Frekvensområde 87,5 - 108 mHz
Følsomhed 2,8 µV
Stereoadskilelse 30 dB
Signal/støj forhold > 50 dB
Kanaltrin 50 kHz
MP3 player output
Parameter Værdi
Frekvensrespons 20 Hz - 20 kHz
Kanaldeling > 50 dB (1 kHz)
Signal/støj forhold
DC
DC
50 dB
LINE OUT
Parameter Værdi
Max. output-niveau 1,5 V
Impedans 47 k Ω
Understøttede medieformater
Parameter Værdi
Audioformater MP3/WMA
128
Page 19
ACA10
Kassering af brugt elektrisk 9.
og elektronisk udstyr
Z
Betydningen af symbolet på materialet, dets tilbehør eller indpakning viser,
at dette produkt ikke skal behandles som husholdningsaffald. Kasser dette
udstyr ved det lokale genbrugscenter for elektrisk og elektronisk udstyr.
I EU og andre europæiske lande hvor der er separate opsamlingssystemer
for brugt elektrisk og elektronisk udstyr. Ved at sikre den korrekte kassering
af dette produkt, hjælper du med til at forhindre potentiel sundhedsfare for
miljøet og mennesker, hvilket ellers kunne forårsage en upassende
behandling af produktet. Gengrug af materialer hjælper med til at bevare
naturens ressourcer. Smid derfor ikke dit gamle elektriske og elektroniske
udstyr ud sammen med husholdningsaffaldet.
For yderligere informationer om genbrug af dette produkt, kontakt de lokale
myndigheder, skraldopsamleren eller forretningen hvor du købte produktet.
For mere information og garantiforhold, besøg: www.akai.eu
129
Page 20
130
Page 21
ACA10
131
Page 22
For more information, please visit
www.akai.eu
Loading...
