AIWA CO., LTD.
UTSUNOMIYA FACTORY
2620, TOKUJIROU -MACHI, UTSUNOMIYA-SHI, TOCHIGI 321-21, JAPÃO

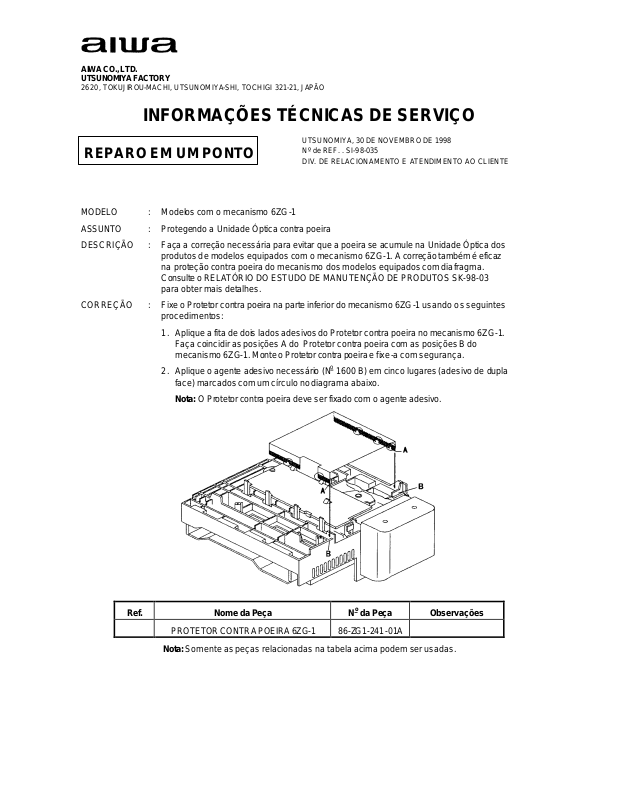

INFORMAÇÕES TÉCNICAS DE SERVIÇO
UTSUNOMIYA, 30 DE NOVEMBRO DE 1998
REPARO EM UM PONTO
MODELO : Modelos com o mecanismo 6ZG-1
ASSUNTO : Protegendo a Unidade Óptica contra poeira
DESCRIÇÃO : Faça a correção necessária para evitar que a poeira se acumule na Unidade Óptica dos
produtos de modelos equipados com o mecanismo 6ZG-1. A correção também é eficaz
na proteção contra poeira do mecanismo dos modelos equipados com diafragma.
Consulte o RELATÓRIO DO ESTUDO DE MANUTENÇÃO DE PRODUTOS SK -98-03
para obter mais detalhes.
CORREÇÃO : Fixe o Protetor contra poeira na parte inferior do mecanismo 6ZG-1 usando os seguintes
procedimentos:

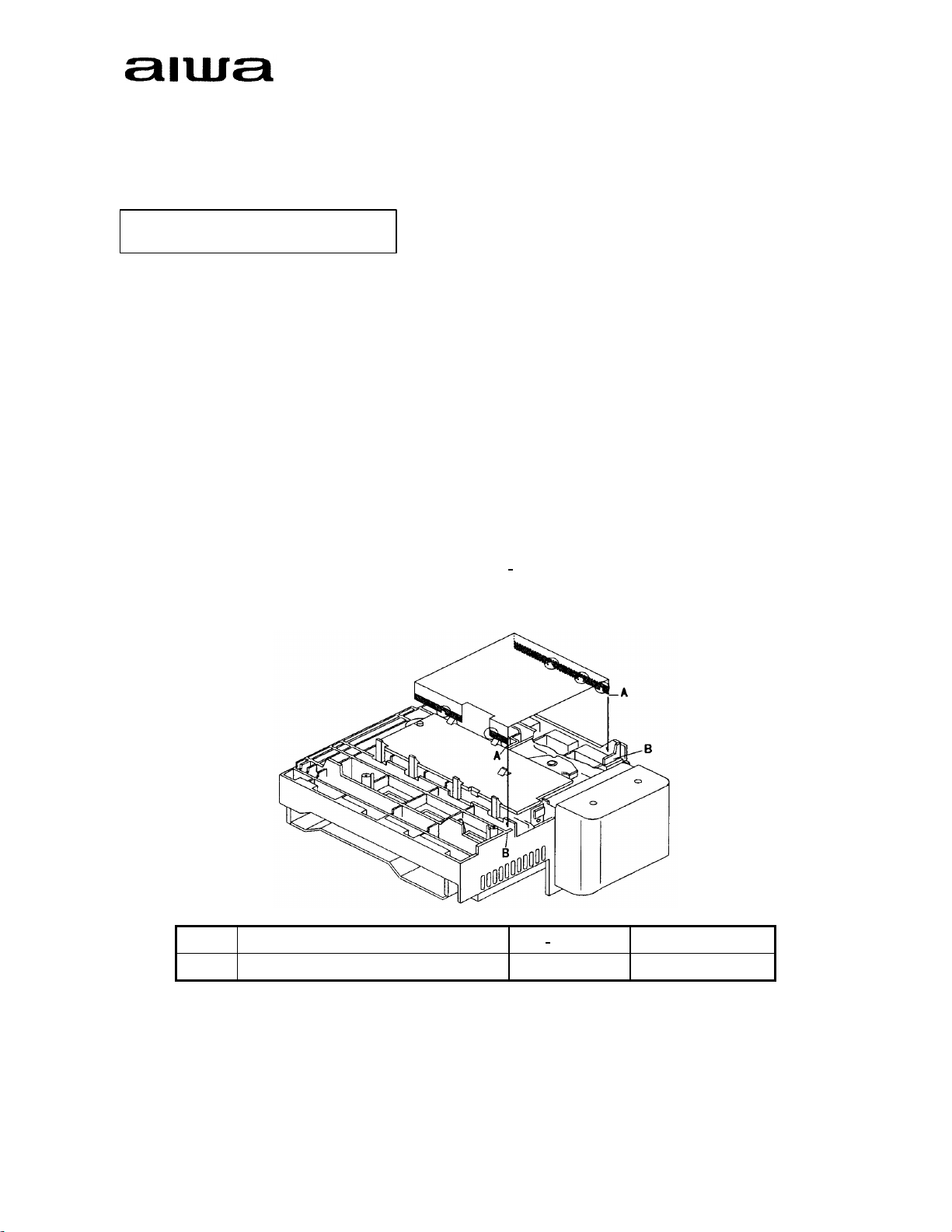

1. Aplique a fita de dois lados adesivos do Protetor contra poeira no mecanismo 6ZG-1.
Faça coincidir as posições A do Protetor contra poeira com as posições B do
mecanismo 6ZG -1. Monte o Protetor contra poeira e fixe-a com segurança.
2. Aplique o agente adesivo necessário (No 1600 B) em cinco lugares (adesivo de dupla
face) marcados com um círculo no diagrama abaixo.
Nota: O Protetor contra poeira deve ser fixado com o agente adesivo.
Nº de REF. . SI-98-035
DIV. DE RELACIONAMENTO E ATENDIMENTO AO CLIENTE
Ref. Nome da Peça No da Peça Observações
PROTETOR CONTRA POEIRA 6ZG -1 86-ZG1-241-01A
Nota: Somente as peças relacionadas na tabela acima podem ser usadas.
Page 2
Apêndice <P. 2/2>
1. Descrição dos testes
Testes usando um testador de poeira.
Tempo de teste: 20 horas (equivalente a aproximadamente 4 a 5 anos de operação em ambiente
normal)
2. Nomes do produto de teste
Z-R880 (para teste no modo standby), Z-R550 (para teste no modo de reprodução)
3. Condições de teste
• CD desacoplado
• Testes executados nos modos standby e de reprodução
• Disco de teste TCD-782 usado para medição do nível de RF.

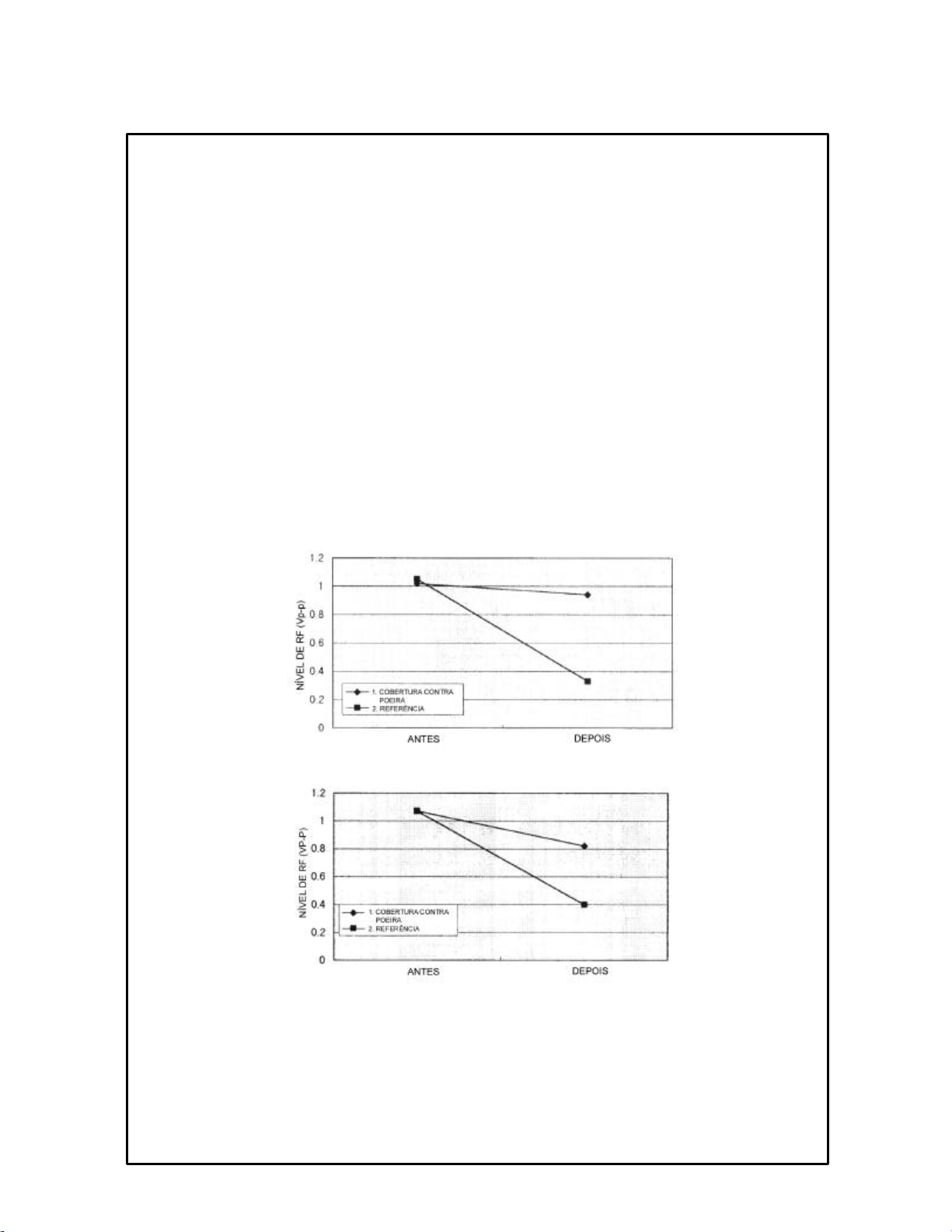

4. Resultados do teste
Os testes nos modos standby e de reprodução assumem um nível de amplitude de 0,8 Vp-p.
No modo standby, a eficácia de um aparelho com protetor contra poeira é aproximadamente 5 a 6
vezes aquela do aparelho de referência.
No modo de reprodução, a eficácia de um aparelho equipado com protetor contra poeira é
aproximadamente 2,5 vezes aquela do aparelho de referência.
STANDBY
REPRODUÇÃO
