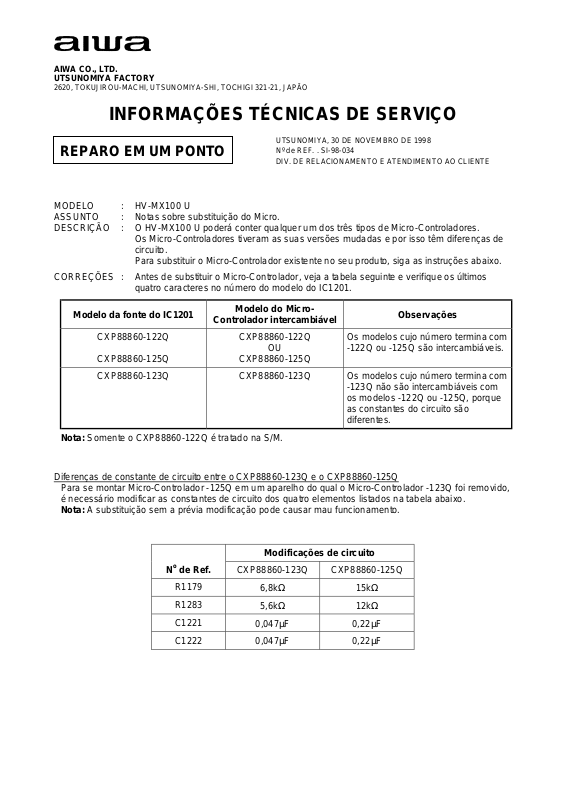

Page 1
AIWA CO., LTD.
UTSUNOMIYA FACTORY
2620, TOKUJIROU-MACHI, UTSUNOMIYA-SHI, TOCHIGI 321-21, JAPÃ O
INFORMAÇÕES TÉCNICAS DE SERVIÇO
UTSUNOMIYA, 30 DE NOVEMBRO DE 1998
REPARO EM UM PONTO
Nº de REF. . SI-98-034
DIV. DE RELACIONAMENTO E ATENDIMENTO AO CLIENTE
MODELO : HV-MX100 U
ASSUNTO : Notas sobre substituição do Micro.
DESCRIÇÃO : O HV-MX100 U poderá conter qualquer um dos três tipos de Micro-Controladores.
Os Micro-Controladores tiveram as suas versões mudadas e por isso têm diferenças de
circuito.
Para substituir o Micro-Controlador existente no seu produto, siga as instruções abaixo.
CORREÇÕES : Antes de substituir o Micro-Controlador, veja a tabela seguinte e verifique os últimos
quatro caracteres no número do modelo do IC1201.
Modelo da fonte do IC1201
CXP88860-122Q
CXP88860-125Q
CXP88860-123Q CXP88860-123Q Os modelos cujo número termina com
Somente o CXP88860-122Q é tratado na S/M.
Nota:
Diferenças de constante de circuito entre o CXP88860-123Q e o CXP88860-125Q
Para se montar Micro-Controlador -125Q em um aparelho do qual o Micro-Controlador -123Q foi removido,
é necessário modificar as constantes de circuito dos quatro elementos listados na tabela abaixo.
A substituição sem a prévia modificação pode causar mau funcionamento.
Nota:
No de Ref.
Modelo do Micro-
Controlador intercambiável
CXP88860-122Q
OU
CXP88860-125Q
Modificações de circuito
CXP88860-123Q CXP88860-125Q
Os modelos cujo número termina com
-122Q ou -125Q são intercambiáveis.
-123Q não são intercambiáveis com
os modelos -122Q ou -125Q, porque
as constantes do circuito são
diferentes.
Observações
R1179
R1283
C1221
C1222
6,8kΩ 15kΩ
5,6kΩ 12kΩ
0,047µF 0,22µF
0,047µF 0,22µF
Page 2
AIWA CO., LTD.
UTSUNOMIYA FACTORY
2620, TOKUJIROU-MACHI, UTSUNOMIYA-SHI, TOCHIGI 321-21, JAPÃ O
INFORMAÇÕES TÉCNICAS DE SERVIÇO
UTSUNOMIYA, 30 DE NOVEMBRO DE 1998
REPARO EM UM PONTO
Nº de REF. . SI-98-034
DIV. DE RELACIONAMENTO E ATENDIMENTO AO CLIENTE

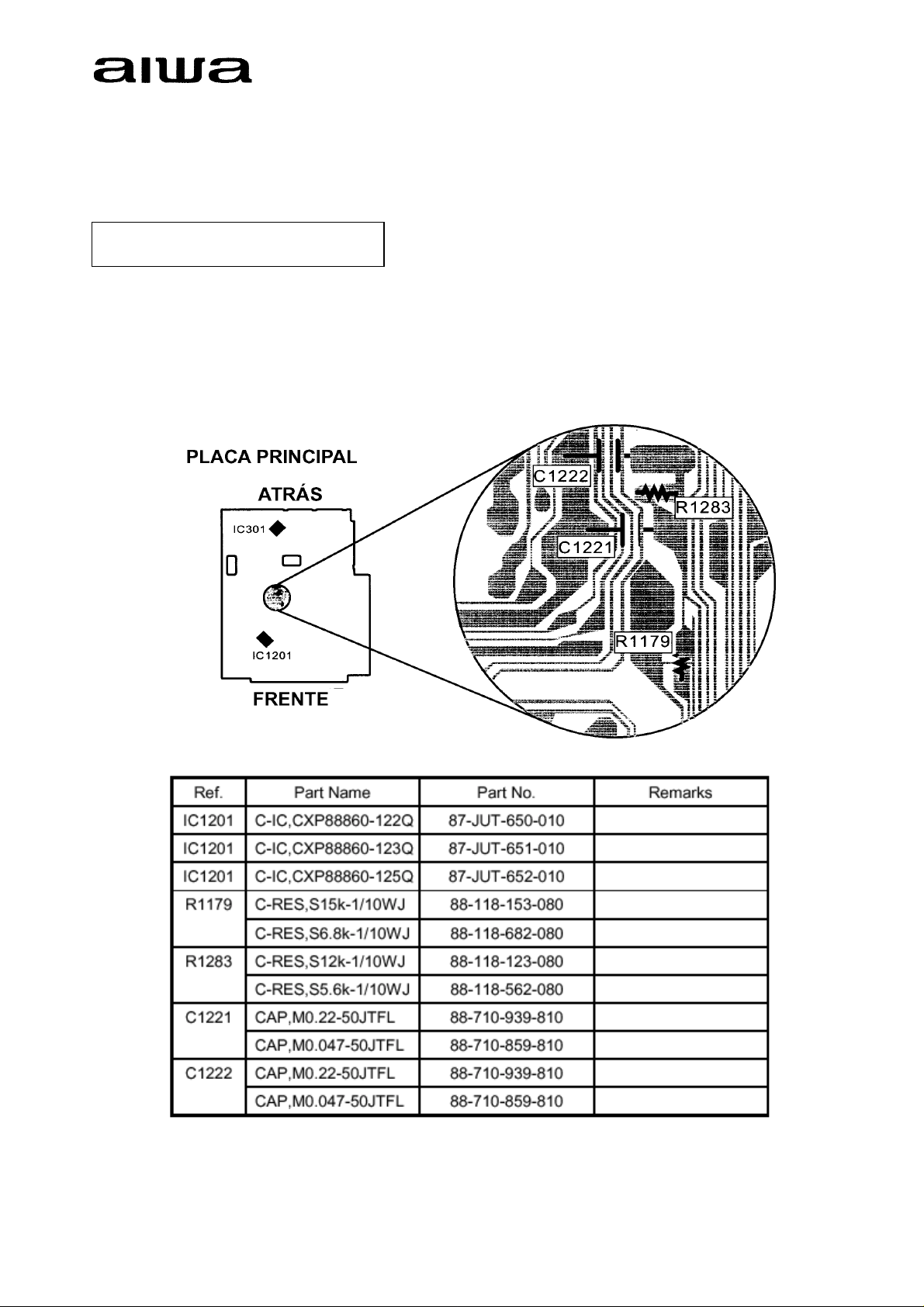

Verifique as seções a serem modificadas e substitua o microcomputador.
Veja a figura a seguir:
