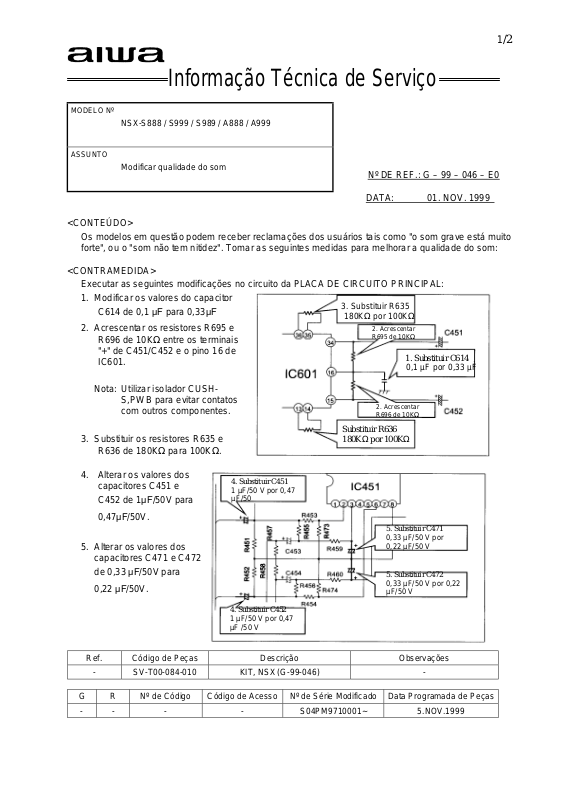

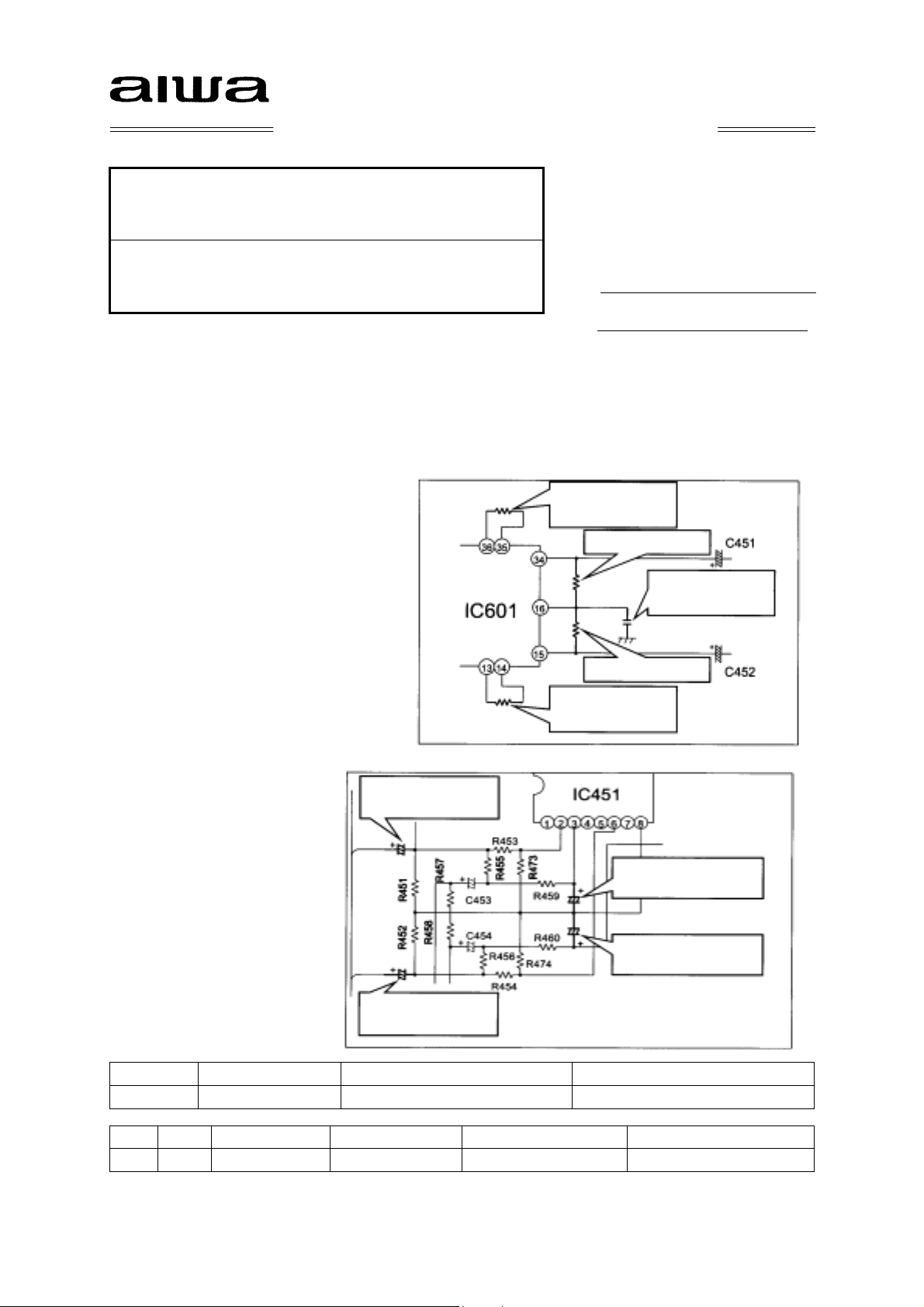

Informação Técnica de Serviço
NSX-S888 / S999 / S989 / A888 / A999
/2
1
ASSUNTO
Modificar qualidade do som
Nº DE REF.: G – 99 – 046 – E0
DATA: 01. NOV. 1999
<CONTEÚDO>
Os modelos em questão podem receber reclamações dos usuários tais como "o som grave está muito
forte", ou o "som não tem nitidez". Tomar as seguintes medidas para melhorar a qualidade do som:
<CONTRAMEDIDA>
Executar as seguintes modificações no circuito da PLACA DE CIRCUITO PRINCIPAL:
1. Modificar os valores do capacitor
C614 de 0,1 μF para 0,33μF
2. Acrescentar os resistores R695 e
R696 de 10KΩ entre os terminais
"+" de C451/C452 e o pino 16 de
IC601.
3. Substituir R635
180KΩ por 100KΩ
2. Acrescentar
R695 de 10KΩ
1. Substituir C614
0,1 µF por 0,33 µF
Nota: Utilizar isolador CUSH-
S,PWB para evitar contatos
com outros componentes.
3. Substituir os resistores R635 e
Substituir R636
180KΩ por 100KΩ
2. Acrescentar
R696 de 10KΩ
R636 de 180KΩ para 100KΩ.
4. Alterar os valores dos
capacitores C451 e
C452 de 1μF/50V para
4. Substituir C451
1 µF/50 V por 0,47
F/50
0,47μF/50V.
5. Alterar os valores dos
5. Substituir C471
0,33 µF/50 V por
0,22 µF/50 V
capacitores C471 e C472
de 0,33 μF/50V para
0,22 μF/50V.
4. Substituir C452
1 µF/50 V por 0,47
µF /50 V
5. Substituir C472
0,33 µF/50 V por 0,22
µF/50 V
Ref. Código de Peças Descrição Observações
- SV-T00-084-010 KIT, NSX (G-99-046) -
G R Nº de Código Código de Acesso Nº de Série Modificado Data Programada de Peças
- - - - S04PM9710001~ 5.NOV.1999
Page 2
/2
2
Informação Técnica de Serviço
3. Substituir R635 / R636
180KΩ → 100KΩ
1. Substituir C614
0,1 µF→ 0,33 µF
PLACA DE CIRCUITO
PRINCIPAL
5. Substituir C471 / C472
0,33 µF/50 V→ 0,22 µF/50 V
<NOTA>
Aplicação na produção:
Produção de maio de 1999 até junho 1999: As etapas 1 e 2 foram executadas.
Produção de julho de 1999 em diante: As etapas 1 até 5 foram executadas.
A modificação altera o valor f0 de T-BASS (tom grave) de 60 Hz para 75 Hz e altera o valor f0 de Low Amp
(baixa amplitude) de 75 Hz para 100 Hz.

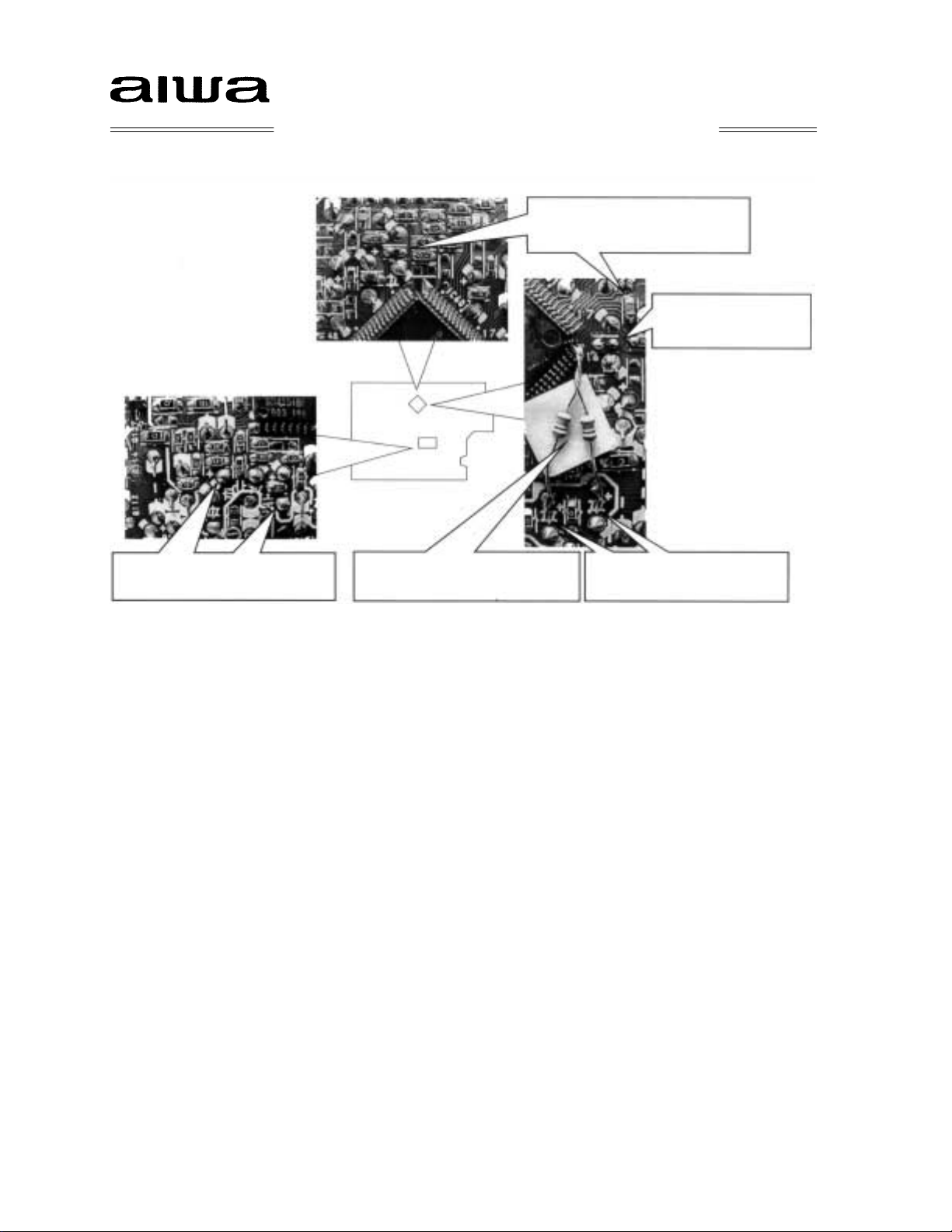

2. Acrescentar R695 / R696 10KΩ
Acrescentar isolador CUSH-S,PWB
4. Substituir C451 / C452
1 µF/50 V → 0,47 µF/50 V
