Airlux XTA690C-H User Manual

100
XTA690
25
4
14
13
14
254
20
13
19
11
230
255
36

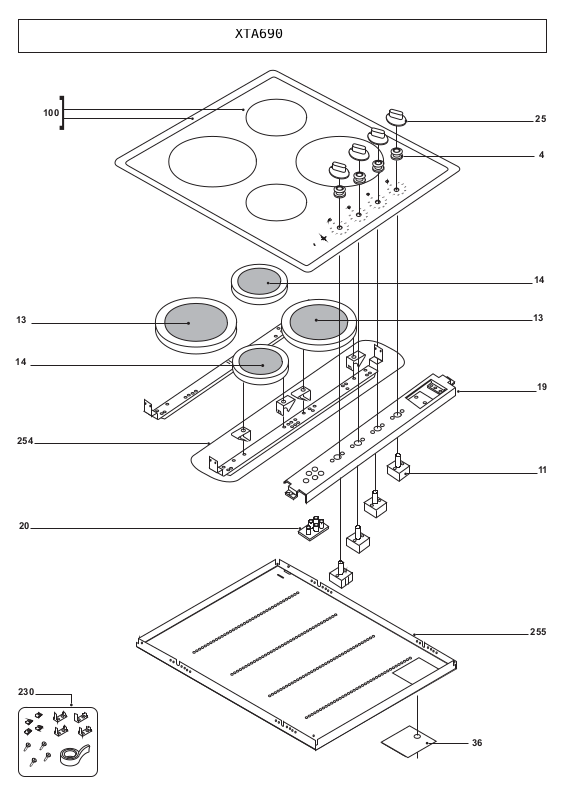

COD. DESCRIPTION
ZSPP0015 Z00EL0011000 Z00EL0180V00 Z00EL0145V00 Z00EL0019000 Z00EL0020000 Z00EL002500N Z00EL0036000 ZSPP0078 Z00EL0230000 Z00EL0254000 Z00EL0255600
REGULATION SHOFT GASKET ENERGY REGULATOR HI-LIGHT HEATING ELEMENT R.C. 180 1800W HI-LIGHT HEATING ELEMENT 145 1200W FIXING BRACKET FOR ENERGY REGULATOR 60 RESIDUAL HEAT CIRCUIT FOR VITR. HOB BLACK KNOB WITH INDICATOR FOR CERAMIC HOB ZINC-PLATED CABLE COVER FOR CLAMP PR/PE FRAME + GLASS ACCESSORIES KIT HEATI. ELEME. FIXI. BRACKET+N.4 HEATI. ELEM. FIXIN LOWER VAT FOR HOBS 60CM PR/PE ELECTRONIC AND MECHA
POSITION
4
11
13 14
19
20 25
36 100 230 254 255
XTA690H
COD. DESCRIPTION POSITION
ZSPP0015 Z00EL0011000 Z00EL0180V00 Z00EL0145V00 Z00EL0019000 Z00EL0020000 Z00EL002500N Z00EL0036000 ZSPP0079 Z00EL0230000 Z00EL0254000 Z00EL0255600
REGULATION SHOFT GASKET ENERGY REGULATOR HI-LIGHT HEATING ELEMENT R.C. 180 1800W HI-LIGHT HEATING ELEMENT 145 1200W FIXING BRACKET FOR ENERGY REGULATOR 60 RESIDUAL HEAT CIRCUIT FOR VITR. HOB BLACK KNOB WITH INDICATOR FOR CERAMIC HOB ZINC-PLATED CABLE COVER FOR CLAMP PR/PE FRAME + GLASS ACCESSORIES KIT HEATI. ELEME. FIXI. BRACKET+N.4 HEATI. ELEM. FIXIN LOWER VAT FOR HOBS 60CM PR/PE ELECTRONIC AND MECHA
4 11 13 14 19 20 25 36
100 230 254 255
Page 1/1
Marrone/Brown
Marrone/Brown
Rosso/Red
Rosso/Red
1
2
Rosso/Red
Marrone/Brown
Rosso/Red
Marrone/Brown
C
4
3
LOAD PHASE
LOAD PHASE
S1
R1
S1
R4
Fascetta Nera
(Black String)
2b
2a
Blu/Blue
Rosso/Red
Fascetta Blu (Blue String)
Fascetta Bianca
(White String)
Blu/Blue
Rosso/Red
Blu/Blue
Marrone/Brown
Rosso/Red
Blu/Blue
Marrone/Brown
Rosso/Red
Marrone/Brown
2b
1b
2a
1a
R2
2b
1b
2a
1a
R4
1b
1a
R1
Rosso/Red
N1
S2
N2
N1
S2
Blu/Blue
N2
Marrone/Brown
Marrone/Brown
Rosso/Red
Marrone/Brown
Marrone/Brown
Rosso/Red
Ponticelli in rame
(Jumper)
Rosso/Red
Marrone/Brown
Rosso/Red
Marrone/Brown
32 41 4
LOAD PHASE
LOAD PHASE
S1
N1
S2
R2
N2
S1
N1
S2
R3
N2
Giallo-Verde/Yellow-green
Blu/Blue
Blu/Blue
Blu/Blue
Blu/Blue
Blu/Blue
Blu/Blue
Connessione al rivetto di terra
Rosso/Red
Fascetta Rossa
(Red String)
Rosso/Red
Blu/Blue
Marrone/Brown
2b
1b
2a
1a
R3
R2
R1
R3
R4
I
XTA690
PIANO VETROCERAMICA - Istruzioni per l'uso
D
ELEKTRO-GLASKERAMIKMULDE - Gebrauchsanweisung
E
PLANO DE VIDRO DE CERAMICA - Manual de utilización
F
TABLE VETROCERAMIQUE- Notice d'utilisation
GLASCERAMIEL PLAAT - Gebruiksaanwijzing
NL
PLANOVITRO-CERÂMICO - Manual do usuário
P
GB
VITROCERAMIC HOB - User instructions
CZ
VAŘIE ZE SKLOKERAMIKY – Návod k pou ití
DK
GLASKERAMISK KOGEPLADE – Brugervejledning
FIN
LASI-KERAAMINEN KEITTOTASO – Käyttöohje
GR
ΕΠIφΑΝΕΙΑ ΥΑΛΟΚΕΡΑΜΙΚΗ – Ο∆ΗΓΙΕΣ ΓΙΑ ΤΗΝ ΧΡΗΣΕΗ
H
ÜVEGKERÁMIA FŐZŐLAP – Használati utasítás
N
KERAMISK TOPP – Bruksanvisning
PL
PłYTA CERAMICZNA – Instrukcja obsługi
R
PLACA STICLACERAMICA – Manual de utilizare
RUS
ПАНЕЛЬ ИЗ СТЕКЛОКЕРАМИКИ –
S
KERAMISK GLASHÄLL – Bruksanvisning
ЕЛЕКТРОПАНЕЛЬ СКЛОКЕРАМІЧНА - ІНСТРУКЦІЇ ПО ЕКСПЛУАТАЦІЇ
UA
SKLOKERAMICKA’ VARNA’ DOSKA – NAVOD NA POUZITIE
SL
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Fig.1
30 mm
40 mm
A
C
Min
50
510
280 - 570 - 750 - 880
Min
290 - 580 - 770 - 900
B
48
53.5
25
495
48
min.
50
Fig.2
Fig.3
Fig.4a
cm_29
cm_58 - 75 - 90
Fig.4b
58 - 75 cm
220-240 V~ H05V2V2-F 1.5mm
220-240 V~ H05V2V2-F 2.5mm
1
LN
380-415 V2N~
380-415 V3N~
H05V2V2
1
32
L1
L2
H05V2V2
1
32
L3
L1
L2
Fig.4c
90 cm
4 432
44
N
44
N
29 cm
2 2
220-240 V2~ H05V2V2-F 1.5mm
2
220-240 V2~
2
-F 2.5mm
-F 2.5mm
220-240 V3~
21
L1
2
Fig.5
H05V2V2
321
L1
H05V2V2
L2
4
L2
43
L3
-F 2.5mm
4
-F 2.5mm
4
2
2
TW399
- 3 -
ITALIANO
I
GENERALITA'
Leggere attentamente il contenuto del presente libretto in quanto fornisce importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione. Conservare il libretto per ogni ulteriore consultazione. Tutte le operazioni relative all’installazione (connessioni elettriche) devono essere effettuate da personale specializzato in conformità delle norme vigenti.
AVVERTENZE PER LA SICUREZZA
Si consigliano recipienti a fondo piatto dal diametro uguale o leggermente superiore a quello dell’area riscaldata. Non utilizzare recipienti con base ruvida, per evitare di graffiare la superficie termica del piano (Fig.3). Questo apparecchio non è adatto per l'uso da parte di bambini o persone che necessitano di supervisione. Fare attenzione che i bambini non giochino con lapparecchio.
IMPORTANTE
- evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l’alimentazione di calore.
- non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure senza recipienti.
- una volta terminato di cucinare, spegnere la relativa resistenza tramite il comando indicato in seguito.
ATTENZIONE: Non deve essere utilizzato un pulitore a vapore.
ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare l'eventualità di scosse elettriche.
ISTRUZIONI PER L'INSTALLAZIONE
L
e presenti istruzioni sono rivolte ad un installatore specializzato e fungono da guida per l’installazione, la regolazione e la manutenzione in conformità delle leggi e delle norme vigenti.
POSIZIONAMENTO (Fig.1) L’elettrodomestico è realizzato per essere incassato in un piano di lavoro, come illustrato nella figura specifica. Predisporre materiale sigillante lungo l’intero perimetro (dimensioni del taglio Fig.1B). Bloccare l’elettrodomestico sul piano di lavoro mediante i 4 sostegni, tenendo presente lo spessore del piano di lavoro (Fig.1A). Se la parte inferiore dell'apparecchio, dopo l'installazione, è accessibile dalla parte inferiore del mobile è necessario montare un pannello separatore rispettando le distanze indicate (Fig.1C). Se si installa sotto un forno questo non è necessario.
CONNESSIONI ELETTRICHE (Fig.2) Prima di effettuare le connessioni elettriche assicurarsi che:
- il cavo elettrico della terra deve essere di 2 cm. più
lungo rispetto agli altri cavi;
- le caratteristiche dell’impianto siano tali da soddisfare
le indicazioni sulla targhetta identificativa applicata
sulla parte inferiore del piano di lavoro;
- l’impianto sia dotato di una messa a terra efficiente conforme alle norme e alle disposizioni di legge in vigore.
La messa a terra è obbligatoria per legge. Nel caso in cui l’elettrodomestico non sia dotato di cavo e/o della relativa spina, utilizzare materiale adatto per l’assorbimento indicato nella targhetta identificativa e per la temperatura di funzionamento. In nessun punto il cavo deve raggiungere una temperatura di 50°C superiore alla temperatura ambiente. Se si desidera una connessione diretta alla linea elettrica, è necessario interporre un interruttore omnipolare, con un’apertura minima di 3mm fra i contatti, appropriato al carico indicato nella targhetta e conforme alle norme vigenti (il conduttore di terra giallo/verde non deve essere interrotto dal commutatore). Terminata l’installazione dell’apparecchiatura, l'interruttore omnipolare deve essere facilmente raggiungibile.
USO E MANUTENZIONE
MANUTENZIONE
Rimuovere eventuali residui di cibo e gocce di unto dalla superficie di cottura utilizzando lo speciale raschietto fornito su richiesta (Fig.5). Pulire l’area riscaldata nel miglior modo possibile utilizzando SIDOL, STAHLFIX o prodotti simili ed un panno-carta, quindi sciacquare con acqua e asciugare con un panno pulito. Mediante lo speciale raschietto (opzional) rimuovere immediatamente dall’area riscaldata di cottura frammenti di fogli di alluminio e materiale plastico scioltisi inavvertitamente o residui di zucchero o di cibi ad elevato contenuto di zucchero (Fig.5). In questo modo si evita ogni possibile danno alla superficie del piano. In nessun caso si devono utilizzare spugnette abrasive o detergenti chimici irritanti quali spray per forno o smacchiatori.
USO
Impostare con l’aiuto delle manopole di comando la po­tenza desiderata, ruotando in senso orario fino alla mas­sima potenza. Nel caso di piastre con doppia zona, l’elemento riscal­dante esterno può essere acceso partendo dallo zero e ruotando in senso antiorario.
SPIE (Fig.4)
Le spie sono accese quando:
- almeno un elemento è inserito (Fig.4a).
- la temperatura massima nel punto indicato è superiore
a 50°C (Fig.4b - 4c).
SI DECLINA OGNI RESPONSABILITA' PER EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE
- 4 -
TW399
DEUTSCH
ALLGEMEINE INFORMATIONEN
Lesen Sie bitte aufmerksam den Inhalt der vorliegenden Betriebsanleitung, weil sie wichtige Hinweise über die Installation, den Gebrauch und die Wartung erteilt. Bewahren Sie die Betriebsanleitung zum späteren Nach­schlagen auf. Alle mit der Installation im Zusammenhang stehende Vorgänge (Stromanschlüsse) sind laut gülti­ger Vorschriften von Fachpersonal auszuführen.
SICHERHEITSWARNUNGEN
Es werden Behälter mit ebenem Boden mit einem Durch­messer, der gleich dem erhitzten Bereich oder etwas größer ist, empfohlen. Keine Behälter mit rauher Unter­seite verwenden, damit die Heizfläche des Kochfelds nicht zerkratzt wird (Abb.3). Dieses Gerät ist nicht für Kinder oder Personen geeig­net, die überwacht werden müssen. Darauf achten, daß Kinder nicht mit diesem Gerät spielen.
WICHTIG
- Vermeiden, daß Flüssigkeit überläuft; deshalb zum Kochen oder Erhitzen von Flüssigkeiten die Hitzezufuhr verringern.
- Die Heizelemente nicht brennen lassen, wenn die Töpfe oder Pfannen leer oder nicht vorhanden sind.
- Wenn das Kochen beendet ist, den zutreffenden Heizwiderstand anhand der nachstehend angegebenen Bedienung ausschalten.
ACHTUNG: ES DARF KEIN DAMPFREINIGUNGSGERÄT GEBRAUCHT WERDEN. ACHTUNG: Falls die Oberfläche gesprungen ist, das Gerät ausschalten, um etwaige Stromschläge zu ver­meiden.
INSTALLATIONSANLEITUNG
Die vorliegenden Anweisungen sind für einen Fach­installateur gedacht und dienen als Führer für die Instal­lation, Einstellung und Wartung laut geltender Gesetze und Vorschriften.
AUFSTELLUNG (Abb.1) Das Elektrogerät ist zur Einlassung in ein Arbeitsfeld konzipiert, wie in der zutreffenden Abbildung zu sehen ist. Längs des ganzen Umfangs (Schnittmaße Abb.1B) Isoliermaterial anbringen. Das Elektrogerät anhand der mitgelieferten 4 Haltebügel am Arbeitsfeld befestigen und dabei die Dicke des Arbeitsfelds berücksichtigen (Abb.1A). Wenn das Unterteil des Geräts nach der Instal­lation vom Unterteil des Schranks aus zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhal­tung der vorgeschriebenen Abstände (Abb.1C). Wenn die Installation hingegen unter einem Ofen erfolgt, ist dies nicht erforderlich.
STROMANSCHLÜSSE (Abb.2) Vor der Verwirklichung der Stromanschlüsse folgendes
TW399
sicherstellen:
- daß das Erdungskabel 2 cm länger als die anderen
Kabel ist;
- die Anlagenmerkmale derartig sind, daß sie den Anga-
ben auf dem Typenschild entsprechen, das an der Unter­seite des Arbeitsfeldes angebracht ist;
- die Anlage über eine wirksame, den geltenden Vor-
schriften und Gesetzesbestimmungen entsprechende Erdung verfügt. Die Erdung ist laut Gesetz vorgeschrieben. Falls das Elektrogerät nicht mit dem Kabel und/oder dem dazuge­hörigen Stecker ausgestattet ist, für die auf dem Typen­schild angegebene Entnahme und die Betriebstemperatur geeignetes Material verwenden. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die 50°C höher als die Raumtemperatur ist. Ist ein Direktanschluß an die Stromleitung gewünscht, muß ein allpoliger Schalter mit 3 mm Mindestöffnung zwi­schen den Kontakten angebracht werden, der für die auf dem Schild angegebene Last geeignet ist und den gel­tenden Vorschriften entspricht (der gelb/grüne Erdungs­leiter darf nicht durch den Umschalter unterbrochen sein). Bei beendeter Gerätinstallation muß der allpolige Schal­ter leicht erreichbar sein.
GEBRAUCH UND WARTUNG
WART UNG
Eventuelle Speisereste und Fettspritzer mit dem auf Wunsch gelieferten, speziellen Schaber (Abb. 5) entfer­nen. Den erhitzten Bereich mit Hilfe von SIDOL, STAHLFIX oder anderen ähnlichen Produkten und einem Papiertuch sorgfältig reinigen, dann mit Wasser nachwischen und mit einem trockenen Tuch abtrocknen. Bruchstücke von Aluminiumfolie und aus versehen zerschmolzenes Material aus Kunststoff oder Rückstän­de von Zucker oder Speisen mit hohem Zuckergehalt sofort mit Hilfe des auf Wunsch gelieferten Schabers entfernen (Abb. 5). Auf diese Weise lassen sich etwaige Beschädigungen der Kochfläche vermeiden. Keinesfalls Scheuerschwämme oder angreifende chemi­sche Backofensprays oder Fleckenentferner verwenden.
GEBRAUCH
Mit den Schaltdrehknöpfen die gewünschte Stärke einstel­len, indem im Uhrzeigersinn bis zur Höchststärke gedreht wird. Bei Doppelplatten kann die äußere Wärmefläche einge­schaltet werden, indem von Null gegen den Uhrzeigersinn gedreht wird.
LEUCHTANZEIGEN (Bild 4) Die Leuchtanzeigen sind eingeschaltet wenn: — wenigstens eine Kochzone eingeschaltet ist (Bild 4a). — die Temperatur bei der gewünschten Kochzone über 50 °C ist (Bild 4b - 4c).
FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOM­MEN.
