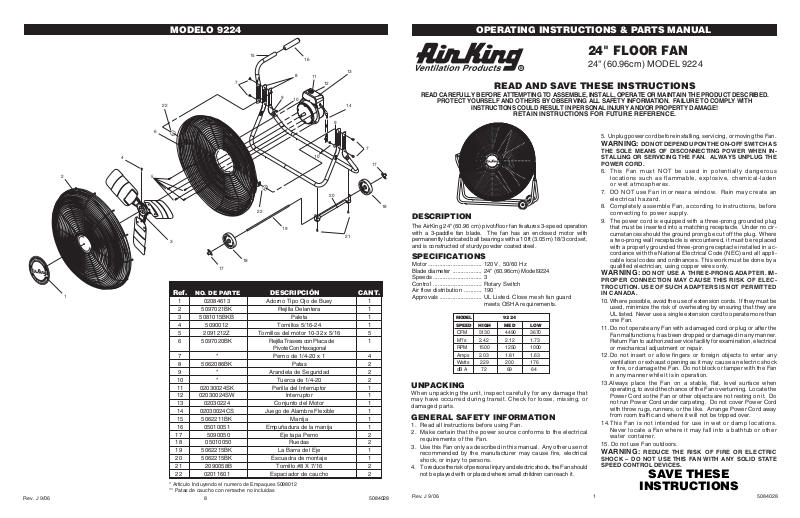

Air King 9224 User Manual

MODELO 9224

OPERATING INSTRUCTIONS & PARTS MANUAL

Rev. J 9/06

15

16

24" FLOOR FAN

24" (60.96cm) MODEL 9224

8

7

9

22

6

4

2

1

5

22

19

3

18

17

Ref. NO. DE PARTE DESCRIPCIÓN CANT.

1 02084613 Adorno Tipo Ojo de Buey 1

11

12

10

10

2 5097021BK Rejilla Delantera 1
35081015BKB Paleta 1
4 5090012 Tornillos 5/16-24 1
5 2091212Z Tornillos del motor 10-32 x 5/16 5
6 5097020BK Rejilla Trasera con Placa de 1

Pivote Con Hexagonal
7* Perno de 1/4-20 x 1 4
8 5062086BK Patas 2
9* Arandela de Seguridad 2

10 * Tuerca de 1/4-20 2
11 02030024SK Perilla del Interruptor 1
12 02030024SW Interruptor 1
13 02030224 Conjunto del Motor 1
14 02030024CS Juego de Alambre Flexible 1
15 5062211BK Manija 1

16 05010051 Empuñadura de la manija 1
17 5090050 Eje tapa Perno 2
18 05010050 Ruedas 2
19 5062215BK La Barra del Eje 1
20 5062215BK Escuadra de montaje 1
21 2090058B Tornillo #8 X 7/16 2
22 02011601 Espaciador de caucho 2

* Articulo Incluyendo el numero de Empaques 5098012
** Patas de caucho con remache no incluidas

8

13

READ AND SAVE THESE INSTRUCTIONS

READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.

14

PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH

INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!

RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.

9

5. Unplug power cord before installing, servicing, or moving the Fan.

7

17

20

18

DESCRIPTION

The AirKing 24" (60.96 cm) pivot/floor fan features 3-speed operation

21

with a 3-paddle fan blade. The fan has an enclosed motor with
permanently lubricated ball bearings with a 10 ft (3.05 m) 18/3 cord set,
and is constructed of sturdy powder coated steel.

SPECIFICATIONS

Motor ................................. 120V , 50/60 Hz

Blade diameter .................. 24" (60.96cm) Model9224

Speeds .............................. 3

Control .............................. Rotary Switch

Air flow distribution ........... 190˚

Approvals .......................... UL Listed. Close mesh fan guard

meets OSHA requirements.

MODEL
SPEED

CFM 5130 4490 3670
M3/s 2.42 2.12 1.73
RPM 1500 1250 1000
Amps 2.03 1.81 1.63
Watts 229 200 176
dB A 72 69 64

HIGH MED LOW

9224

UNPACKING

When unpacking the unit, inspect carefully for any damage that
may have occurred during transit. Check for loose, missing, or
damaged parts.

GENERAL SAFETY INFORMATION

1. Read all instructions before using Fan.

2. Make certain that the power source conforms to the electrical
requirements of the Fan.

3. Use this Fan only as described in this manual. Any other use not
recommended by the manufacturer may cause fire, electrical
shock, or injury to persons.

4. To reduce the risk of personal injury and electric shock, the Fan should
not be played with or placed where small children can reach it.

WARNING: DO NOT DEPEND UPON THE ON-OFF SWITCH AS

THE SOLE MEANS OF DISCONNECTING POWER WHEN IN­STALLING OR SERVICING THE FAN. ALWAYS UNPLUG THE
POWER CORD.

6. This Fan must NOT be used in potentially dangerous
locations such as flammable, explosive, chemical-laden
or wet atmospheres.

7. DO NOT use Fan in or near a window. Rain may create an
electrical hazard.

8. Completely assemble Fan, according to instructions, before
connecting to power supply.

9. The power cord is equipped with a three-prong grounded plug
that must be inserted into a matching receptacle. Under no cir­cumstances should the ground prong be cut off the plug. Where
a two-prong wall receptacle is encountered, it must be replaced
with a properly grounded three-prong receptacle installed in ac­cordance with the National Electrical Code (NEC) and all appli­cable local codes and ordinances. This work must be done by a
qualified electrician, using copper wires only.

WARNING: DO NOT USE A THREE-PRONG ADAPTER. IM-

PROPER CONNECTION MAY CAUSE THIS RISK OF ELEC­TROCUTION. USE OF SUCH ADAPTERS IS NOT PERMITTED
IN CANADA.

10. Where possible, avoid the use of extension cords. If they must be
used, minimize the risk of overheating by ensuring that they are
UL listed. Never use a single extension cord to operate more than
one Fan.

11.Do not operate any Fan with a damaged cord or plug or after the
Fan malfunctions, has been dropped or damaged in any manner.
Return Fan to authorized service facility for examination, electrical
or mechanical adjustment or repair.

12.Do not insert or allow fingers or foreign objects to enter any
ventilation or exhaust opening as it may cause an electric shock
or fire, or damage the Fan. Do not block or tamper with the Fan
in any manner while it is in operation.

13.Always place the Fan on a stable, flat, level surface when
operating, to avoid the chance of the Fan overturning. Locate the
Power Cord so the Fan or other objects are not resting on it. Do
not run Power Cord under carpeting. Do not cover Power Cord
with throw rugs, runners, or the like. Arrange Power Cord away
from room traffic and where it will not be tripped over.

14.This Fan is not intended for use in wet or damp locations.
Never locate a Fan where it may fall into a bathtub or other
water container.

15. Do not use Fan outdoors.

WARNING: REDUCE THE RISK OF FIRE OR ELECTRIC

SHOCK – DO NOT USE THIS FAN WITH ANY SOLID STATE
SPEED CONTROL DEVICES.

SAVE THESE

INSTRUCTIONS

5084028

Rev. J 9/06

1

5084028

MODEL 9224

MODELO 9224

STAND ASSEMBLY

1. Remove all contents from the carton.

2. Place Fan flat on the floor with the Motor facing towards the
ceiling. Make certain the Control Panel on the top of the motor is
facing forward. Orient stand halves as illustrated and install (1)
1/4-20 X 1” Bolt through upper stand hole on both stand halves.
Place a Rubber Spacer between the stand halves and the rear
grill pivot bracket to left of motor.
tightly.

3. MAKE CERTAIN HANDLE IS FACING OUTWARD AND IS ON
THE RIGHT SIDE OF THE MOTOR. While holding Handle in
position as shown, install (1) 1/4-20 X 1” Bolt thru Handle and
upper stand halves. Place a rubber spacer between the stand
halves and the rear grill pivot bracket to right of motor.
Secure the bolt tightly.

4. Install (1) 1/4-20 X 1" Bolt, (1) 1/4-20 Hex Nut and (1) 1/4"
Lockwasher to the remaining lower holes on each side of the Fan.

Rubber
Spacer

(Figure 1)

(Inset A)

Secure the bolt

(Inset B)

Figure 1

WHEEL ASSEMBLY

(Figure 2)

ASSEMBLE STAND COMPLETELY BEFORE
INSTALLING WHEEL ASSEMBLY

1. Place Mounting Bracket on the underside of the stand halves to
left of the motor as shown.

2. Install two #8 X 7/16 screws through the bottom of the stand
using a #2 Phillips Head Screwdriver.

3. Slide Axle Rod through Mounting Bracket.

4. Install the two wheels onto the Axle Rod and secure with
two Axle Cap Nuts.Press Axle Cap Nut onto Axle Rod.

Axle Cap Nut

Wheel

Axle Rod

Mounting

Bracket

#8 X 7/16"

Screws

Figure 2

Rev. J 9/06

Inset 1A

Control

Box

Rubber

Spacer

Inset 1B

Wheel

Axle Cap Nut

OPERATION

1. Plug the fan into a properly grounded three-prong 120V AC
receptacle.

2. Using the rotary switch, set the desired fan speed: (0) Off, (3) High,
(2) Medium, (1) Low.

3.

To Adjust Head Angle: Head will remain stationary when rotated
to desired position. Occasional tightening of pivot hardware may
be required after head is repositioned multiple times.

MAINTENANCE

WARNING: ALWAYS UNPLUG THE CORD BEFORE MOV-

ING OR SERVICING.

WARNING: DO NOT IMMERSE FAN IN WATER!

CLEANING: Use a soft cloth moistened with a mild soap solution,

such as liquid dish washing detergent. Dry ALL PARTS COM­PLETELY before reassembling. After any maintenance or servicing,
completely reassemble unit as described in this instruction manual
before reconnecting to the power supply.

CAUTION: Do not use gasoline, benzine, thinner, harsh

cleaners, etc. as they will damage the Fan. NEVER use
ALCOHOL OR SOLVENTS.

SERVICING: All other servicing, with the exception of general user

maintenance, should be performed by an authorized service repre­sentative.

LUBRICATION: Precision bearings are sealed at the factory for life
and do not require further lubrication.

STORAGE: Store the Fan, with these instructions, in a clean and
dry place.

2

5084028

GARANTÍA LIMITADA

GARANTÍA LIMITADA DE TRES AÑOS DE AIRKING. AirKing garantiza el producto al usuarlo original, contra defectos de
mano de obra o materiales en condiciones de uso normales. El motor está garantizado por tres años y todas las demás partes
por un año, a partir de Ia fecha de compra. Toda pieza qua AirKing determine que está defectuosa en material o mano de obra
y sea enviada a un centro de serviclo autorizado, designado por AirKing, con los costos de envío prepagados, será, como
remedio exclusivo, reparada o reemplazada a opción de AirKing. Para procedimientos de reclamación de garantía, véase el
párrafo de RÁPIDA DISPOSICIÓN a continuación. Esta garantía limitada otorga a los compradores derechos legales
específicos que varían de estado a estado.

LIMITACIÓN DE RESPONSABILI DAD. En Ia medida que lo permitan las leyes aplicables, AirKing renuncia expresamente
a toda responsabilidad por daños y perjuicios indirectos. La responsabilidad de AirKing en todo caso estará limitada al precio
de compra y no habrá de exceder de éste.

DENEGACIÓN DE GARANTÍA. AirKing ha realizado un esmerado esfuerzo por ilustrar y describir de manera precisa los prod
uctos que aparecen en el presente material impreso; sin embargo, dichas ilustraciones y descripciones son para el solo propósito
de identificación y no expresan o implican una garantía de que los productos son comerciables, o que son aptos para cierto
propósito en particular, o que los productos necesariamente se conformarán a las ilustraciones o descripciones.

Con excepción de lo dispuesto a continuación, AirKing no hace ni autoriza ninguna garantía o declaración de un hecho, ni
expresa ni implícitamente, aparte de lo declarado en el párrafo “GARANTÍA LIMITADA” anterior.

IDONEIDAD DEL PRODUCTO. Muchos estados y localidades tienen códigos y reglamentos que rigen la venta, construcción,
instalación y/o el uso de productos para ciertos propósitos, los cuales pueden variar de los de áreas vecinas. Si bien AirKing trata de
asegurarse de que sus productos cumplan con dichos códigos, AirKing no puede garantizar el cumplimiento de los mismos ni puede
ser responsable de la manera en que se instale o se use el producto. Antes de comprar y utilizar un producto, sírvase examinar la
aplicación del mismo y los códigos y reglamentos nacionales y locales, y cerciorarse de que el producto, la instalación y el uso cumplan
con ellos.

Ciertos aspectos de las denegaciones de responsabilidad no son aplicables a productos de consumo; por ejemplo, (a) algunos
estados no permiten la exclusión o limitación de daños y perjuicios indirectos, por lo que la limitación o exclusión anterior podría
no ser aplicable a usted; (b) además, ciertos estados no permiten limitaciones a la duración de una garantía implícita y por
consiguiente la limitación anterior podría no ser aplicable a usted; y (c) por ley, durante el periodo de la Garantía Limitada, y
garantías implícitas de comerciabilidad o idoneidad para cierto propósito en particular aplicable a los productos de consumo
adquiridos por el público consumidor, no podráan ser excluidas o denegadas de ninguna otra forma.

RÁPIDA DISPOSICIÓN. AirKing realizará un esfuerzo de buena fe por rápidamente corregir o hacer algún otro ajuste a cualquier
producto que se demuestre que está defectuoso dentro de la garantía limitada. Pars todo producto que se crea que está
defectuoso dentro de la garantía limitada, escriba o llame primero al comarciante al que haya comprado el producto. Él Ie dará
instrucciones adicionales.

Rev. J 9/06

7

5084028

MODELO 9224

ARMADO DEL PEDESTAL

1. Retire todos los contenidos de la caja.

2. Coloque el ventilador horizontalmente sobre el piso, con el Motor
orientado hacia el techo. Procure que el Panel de Control en la
parte superior del motor dé hacia delante. Oriente las mitades del
pedestal como se indica e instale (1) 1/4-20 X 1” Perno a través
del orificio superior del pedestal en ambas mitades del mismo.
Coloque un Espaciador de Hule entre las mitades del pedestal y
la ménsula oscilante de la parrilla posterior hacia la izquierda del
motor.

(Inserte A)

3. PROCURE QUE LA AGARRADERA DÉ HACIA FUERA Y SE
ENCUENTRE SOBRE EL COSTADO DERECHO DEL MOTOR.

Mientras sostiene la Agarradera en la posición que se indica,
instale (1) Perno de 1/4-20 X 1” a través de la Agarradera y las
mitades del pedestal superior. Coloque un espaciador de hule
entre las mitades del pedestal y la ménsula oscilante de la parrilla
posterior hacia la derecha del motor.
hasta dejarlo firme.

4. Instale (1) Perno de 1/4-20 X 1", (1) Tuerca Hexagonal de 1/4-20
y (1) arandela fijadora de 1/4" en los orificios inferiores restantes
en

cada costado del Ventilado.

Espaciador de

Apriete el perno hasta dejarlo firme.

Hule

(Figura 1)

(Inserte B)

Apriete el perno

Figura 1

ARMADO DE RUEDAS

(Figura 2)

ARME COMPLETAMENTE EL PEDESTAL ANTES DE
INSTALAR EL CONJUNTO DE RUEDAS

1. Coloque la Ménsula de Montaje en la parte inferior de las mitades
del pedestal, a la izquierda del motor, como se indica.

2. Instale dos tornillos #8 X 7/16 a través de la parte inferior del
pedestal, usando un Destornillador de Cabeza Phillips #2.

3. Deslice el Barra de Eje a través de la Ménsula de Montaje.

4. Instale las dos ruedas en el Barra de Eje y fíjelas con dos Tuercas
Ciegas de Eje. Apriete Tuerca Ciega de Eje en la Barra de Eje.

Tuerca Ciega

de Eje

Rueda

Barra de Eje

Ménsula de

Montaje

Tornillos

#8 X 7/16”

Figura 2

MODEL 9224

Rev. J 9/06

Inserte 1A

Caja de
Control

Espaciador de

Hule

Inserte 1B

Rueda

Tuerca Ciega

de Eje

FUNCIONAMIENTO

1. Enchufe el ventilador a un tomacorriente para tres púas, con
tierra, de 120V CA.

2. Usando el interruptor rotatorio, fije la velocidad deseada del
ventilador (0) Apagado, (3) Alta, (2) Media, (1) Baja.

3.

Para Ajustar el Ángulo del Cabezal: El cabezal permanecerá
estacionario cuando se le hace girar a la posición deseada. Podría
requerirse en ocasiones apretar los herrajes del pivote después
de reposicionar el cabezal varias veces.

MANTENIMIENTO

ADVERTENCIA: SIEMBRE DESENCHUFE EL CABLE

ANTES DE MOVER O PROPORCIONAR SERVICIO AL
VENTILADOR.

ADVERTENCIA: ¡NO SUMERJA EL VENTILADOR

EN EL AGUA!
LIMPIEZA: Utilice un paño suave humedecido con una solución

jabonosa liviana, tal como un detergente líquido para lavar platos.
Seque TODAS LAS PARTES POR COMPLETO antes de rearmar.
Después de dar mantenimiento o servicio, REARME POR
COMPLETO la unidad en la forma descrita en este manual de

instrucciones, antes de volver a conectarla a la fuente de poder.

ADVERTENCIA: No use gasolina, bencina, acetona,

limpiadores abrasivos, etc., puesto que dañarán el
Ventilador. NUNCA use ALCOHOL O SOLVENTES.

SERVICIO: Todos los demás servicios, con la excepción de

mantenimiento general por parte del usuario, deberán ser realizados
por un representante de servicio autorizado.

LUBRICACIÓN: Los cojinetes de precisión vienen sellados de por
vida en la fábrica y no precisarán ninguna lubricación adicional.

ALMACENAMIENTO: Guarde el Ventilador con estas instrucciones
en un lugar fresco y seco.

6

5084028

LIMITED WARRANTY

AIRKING THREE-YEAR LIMITED WARRANTY. Products are warranted by AirKing to the original user against defects in
workmanship or materials under normal use for three years on the motor and one year on all other parts, after date of purchase.
Any part which is determined by AirKing to be detective in material or workmanship and returned to an authorized service location,
as AirKing designates, shipping costs prepaid, will be, as the exclusive remedy, repaired or replaced at AirKing’s option. For
limited warranty claim procedures, see PROMPT DISPOSITION below. This limited warranty gives purchasers specific legal
rights which vary from state to state.

LIMITATION OF LIABILITY. To the extent allowable under applicable law. AirKing’s liability for consequential and incidental
damages is expressly disclaimed. AirKing’s liability in all events is limited to, and shall not exceed, the purchase price.

WARRANTY DISCLAIMER. AirKing has made a diligent effort to illustrate and describe the products in this literature accurately;
however, such illustrations and descriptions are for the sole purpose of identification, and do not express or imply a warranty the
products are merchantable, or fit a particular purpose, or that the products will necessarily conform to the illustrations or
descriptions. Except as provided below, no warranty or affirmation of fact, expressed or implied, other than as stated in “LIMITED

WARRANTY” above is made or authorized by AirKing.

PRODUCT SUITABILITY. Many states and locations have codes and regulations governing sales, construction, installation,

and/or use of products for certain purposes, which may vary from those in neighboring areas. While AirKing attempts to assure
that its products comply with such codes, it cannot guarantee compliance, and cannot be responsible for how the product is
installed or used. Before purchase and use of a product, please review the product application, and national and local codes and
regulations, and be sure that the product, installation, and use will comply with them.

Certain aspects of disclaimers are not applicable to consumer products; e.g., (a) some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you; (b) also, some states
do not allow limitations on how long an implied warranty lasts, consequently the above limitation may not apply to you; and (c)
by law, during the period of the Limited Warranty, and implied warranties of merchantability or fitness for a particular purpose
applicable to consumer products purchased by consumers, may not be excluded or otherwise disclaimed.

PROMPT DISPOSITION. AirKing will make a good faith effort for prompt correction or other adjustment with respect to any
product which proves to be defective within limited warranty. For any product believed to be defective within limited warranty,
first write or call dealer from whom product was purchased. Dealer will give additional directions.

Rev. J 9/06

3

5084028

MODEL 9224

MANUAL DE INSTRUCCIONES DE OPERACIÓN Y PARTES

VENTILADOR DE PISO

Rev. J 9/06

15

16

DE 24 PULG

24" (60.96cm) MODELO 9224

8

7

9

22

6

4

2

5

22

19

3

18

17

11

12

10

10

Key Part Number Description Qty.

1

1 02084613 Bullseye 1
2 5097021BK Front Grill 1
3 5081015BKB Blade 1
4 5090012 Set Screw 5/16-24 1
5 2091212Z Motor Screws 10-32 x 5/16 5
6 5097020BK Rear Grill With Insert 1
7
8 5062086BK Stand 2

9
10
11 02030024SK Switch Knob 1
12 02030024SW Switch 1
13 02030224 Motor Assembly 1
14 02030024CS Cordset 1
15 5062211BK Handle 1
16 05010051 Handle Grip 1
17 5090050 Axle Cap Nut 2
18 05010050 Wheels 2
19 5062212BK Axle Rod 1
20 5062215BK Wheel Bracket 1
21 2090058B Screw #8 X 7/16 2
22 02011601 Rubber Spacer 2

* Items included in Parts Bag 5098012
** Rubber feet with rivets not available

4

* Bolt 1/4-20 x 1 4

* Lockwasher 2
* Nut 1/4-20 2

13

LEA Y GUARDE ESTAS INSTRUCCIONES

LEA CUIDADOSAMENTE LAS INSTRUCCIONES ANTES DE INTENTAR ARMAR, INSTALAR, USAR O DAR

PROTÉJASE A SÍ MISMO Y A LOS DEMÁS CUMPLIENDO CON TODA LA INFORMACIÓN DE SEGURIDAD. EL NO

14

SEGUIR LAS INSTRUCCIONES PODRÍA RESULTAR EN LESIONES PERSONALES Y/O DAÑOS A LA PROPIEDAD.

CONSERVE LAS INSTRUCCIONES COMO FUTURA REFERENCIA.

9

7

17

20

18

21

DESCRIPCIÓN

El ventilador pivotante/de piso AirKing de 24 pulg (60,96 cm)
ofrece 3 velocidades de funcionamiento y una hélice de 3 aspas.
El ventilador tiene un motor cerrado con cojinetes de bolas
permanentemente lubricados y un cordón eléctrico calibre 18 con
puesta a tierra de 10 pies (3,05 m) de largo, y está fabricado de
acero duradero con acabado pulverizado.

ESPECIFICACIONES

Motor .......................................120 V, 50/60 Hz

Tamaño de paletas ................. 24" (60.96 cm) Modelo 9224

Velocidades ............................3

Control .................................... Conjuntor rotatorio

Distribución del lujo de aire ....190°

Aprobaciones .................... Catalogación UL. El protector de malla

cerrada del ventilador satisface las
normas OSHA.

MODELO

VELOC.

CFM 5130 4490 3670
M3/s 2.42 2.12 1.73
RPM 1500 1250 1000
Amps 2.03 1.81 1.63
Watts 229 200 176
dB A 72 69 64

ALTA MEDIA BAJA

DESEMPACADO

Al desempacar la unidad, inspecciónela cuidadosamente para ver si
no sufrió algún daño durante el transporte. Verifique que no haya

partes flojas, faltantes o dañadas.

INFORMACIÓN GENERAL SOBRE SEGURIDAD

1. Lea todas las instrucciones antes de utilizar el Ventilador.

2. Cerciórese de que la fuente de poder sea compatible con las
demandas eléctricas del Ventilador.

3. Use este Ventilador sólo en la forma que se describe en el manual.
Cualquier otro uso no recomendado por el fabricante podría ocasionar
un incendio, golpes de electricidad o lesiones a personas.

4. Para disminuir el riesgo de lesiones físicas y golpes de electricidad,
no debe jugarse con el ventilador no deberá éste ser ubicado al
alcance de los niños pequeños.

5. Desenchufe el cable eléctrico antes de instalar, proporcionar
servicio o mover el Ventilador.

5084028

Rev. J 9/06

MANTENIMIENTO AL PRODUCTO DESCRITO.

ADVERTENCIA: NO DEPENDA DEL INTERRUPTOR DE

ENCENDIDO-APAGADO COMO EL ÚNICO MEDIO PARA
DESCONECTAR LA POTENCIA AL INSTALAR O
PROPORCIONARLE SERVICIO AL VENTILADOR. DESENCHUFE
SIEMPRE EL CABLE ELÉCTRICO.

6. Este Ventilador NO debe usarse en ubicaciones potencialmente
peligrosas, tales como en ambientes inflamables, explosivos,
cargados de sustancias químicas o húmedos.

7. NO use el ventilador ante una ventana, pues la lluvia podría
presentar riesgos eléctricos.

8. Vuelva a armar el ventilador por completo, siguiendo las
instrucciones, antes de reconectarse a la fuente de poder.

9. El cable eléctrico está equipado con un enchufe para tierra con
tres espigas que debe insertarse en un tomacorriente adecuado.
Bajo ninguna circunstancia debe cortarse la espiga de tierra del
enchufe. En caso de haber tomacorrientes de pared para dos
espigas, deben reemplazarse con tomacorrientes para tierra con
tres espigas, de acuerdo con el Código Nacional de Electricidad
de los EUA (NEC) y con todos los códigos y ordenanzas locales.
Este trabajo debe ser realizado por un electricista calificado,
usando exclusivamente alambres de cobre.

ADVERTENCIA: NO USE UN ADAPTADOR DE TRES

ESPIGAS. UNA CONEXIÓN INCORRECTA PUEDE CREAR
PELIGRO DE ELECTROCUCIÓN. EL USO DE ESTOS
ADAPTADORES ESTÁ PROHIBIDO EN CANADÁ.

10.De ser posible, evite el uso de cables de extensión. Si debieran
usarse, minimice el riesgo de sobrecalentamiento procurando
que estén aprobados por UL. Nunca use un solo cable de

9224

extensión para hacer funcionar más de un Ventilador.

11.No haga funcionar ningún Ventilador con un cable o enchufe
dañado o después de que el ventilador presente algún desperfecto
o haya sido dejado caer o sufriera cualquier tipo de daño. Regrese
el Ventilador a un servicio de reparación autorizado para examinar
el Ventilador, efectuarle ajustes eléctricos o mecánicos o repararlo.

12.No introduzca ni permita que se introduzcan dedos u objetos
extraños en ninguna abertura de ventilación o escape, puesto
que podría provocar un golpe de electricidad, incendio, o daños
al ventilador. No bloquee ni manipule el Ventilador de ninguna
manera mientras esté en funcionamiento.

13.Ubique el cable eléctrico de tal modo que el ventilador u otros objetos
no descansen sobre él. No disponga el cable eléctrico debajo de
alfombras. No cubra el cable eléctrico con tapetes, alfombras
continuas u objetos similares. Coloque el cable eléctrico fuera del
paso de las personas y donde nadie se tropiece con el mismo.

14.Este Ventilador no ha sido diseñado para usarse en lugares mojados
o húmedos. Nunca coloque un Ventilador donde quepa la posibilidad
de que caiga en una bañera u otro recipiente con agua.

15.No use el Ventilador en exteriores.

ADVERTENCIA: DISMINUYA EL RIESGO DE INCENDIO O

GOLPES DE ELECTRICIDAD – NO USE ESTE VENTILADOR CON
ARTEFACTOS DE CONTROL DE VELOCIDAD EN ESTADO SÓLIDO.

CONSERVE ESTAS

5

INSTRUCCIONES

5084028
