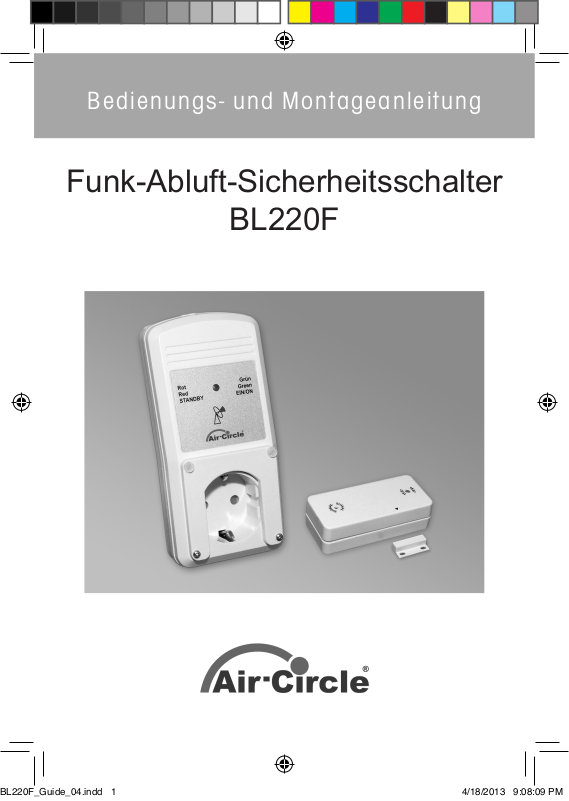

Bedienungs- und Montageanleitung
Funk-Abluft-Sicherheitsschalter
BL220F
Diese Bedienungsanleitung gehört zu diesem Gerät. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn
Sie dieses Gerät an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auistung der Inhalte nden Sie in dem Inhaltsverzeichnis mit Angabe der
entsprechenden Seitenzahlen auf Seite 4.
2
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf
des Funk-Abluft-Sicherheitsschalters. Sie haben ein Gerät erworben welches
nach dem neuesten Stand der Technik entwickelt und gefertigt wurde. Dieses
neueste Gerät der Abluft-Sicherheitsschalter Familie erfüllt nicht nur die Anforderungen der geltenden nationalen und europäischen Richtlinien, sondern
verfügt darüber hinaus über eine zusätzliche Schaltung, die die einwandfreie
Funktion des Funk-Schalters kontinuierlich überwacht. Im Falle einer Störung
der Übertragung des Funksignals wird der Strom an dem Funk-Schalter automatisch abgeschaltet. Durch diese Selbstdiagnose wird ein sehr hoher Sicherheitsstandard erreicht.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und
Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten!
Der Funk-Abluft-Sicherheitsschalter BL220F ist geeignet, als Sicherheitseinrichtung zur Überwachung der Fensterposition während des gemeinsamen
Betriebes einer raumluftabhängigen Feuerstätte und einer Entlüftungsanlage
verwendet zu werden. Dabei wird vorausgesetzt, dass die Verbrennungsluftversorgung der gleichzeitig betriebenen raumluftabhängigen Feuerstätte unabhängig von der Fensterstellung des überwachten Fensters sichergestellt ist.
3
Bestimmungsgemäße Verwendung
Dieses Gerät ist ein Hilfsmittel zur Erhöhung der Sicherheit beim Betrieb eines
Abluftgerätes wie z.B. einer Dunstabzugshaube. Es schaltet das Abluftsystem
nur dann ein, wenn sichergestellt ist, dass ein Druckausgleich durch ein offenes Fenster oder eine offene Tür mit dem Außenbereich erfolgen kann. Die
Überwachung erfolgt mit einem vom Benutzer selbst am Fenster zu montierenden Funk-Sender mit Magnet.
Die Überwachung der Frischluftzufuhr durch den Benutzer kann mit diesem
Gerät nicht ersetzt aber entscheidend unterstützt werden.
Der Funk-Sender mit Magnet muss hierbei, wie im Kapitel Montage beschrieben, fest montiert werden. Ebenfalls ist dieses Gerät auch für andere
Verbraucher geeignet um z.B. die Beleuchtung durch das Öffnen einer Tür
ein- bzw. auszuschalten. Dieses Gerät ist für den Anschluss an eine 230 Volt
50 Hz (10 A) Schutzkontakt Steckdose zugelassen. Der Einsatzbereich ist auf
geschlossene, trockene Räume begrenzt. Der Kontakt mit Feuchtigkeit ist un-
bedingt zu vermeiden. Das Gerät ist nicht für die Verwendung im industriellen Einsatz geeignet. Für eine andere Verwendung als zuvor beschrieben, ist
das Gerät nicht zugelassen. Darüber hinaus kann dies mit Gefahren, wie z.B.
Kurzschluss, Brand, elektrischer Schlag, usw. verbunden sein.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Inhaltsverzeichnis Seite
Einführung .............................................................................................. 3
Bestimmungsgemäße Verwendung............................................................4
Sicherheitshinweise .................................................................................. 5
Lieferumfang ........................................................................................... 6
Montage ................................................................................................. 7
Inbetriebnahme ..................................................................................... 10
Änderung der Codierung ....................................................................... 11
Entsorgung ............................................................................................ 12
Wartung und Pege ...............................................................................13
Technische Daten ................................................................................... 13
EG Konformitätserklärung ...................................................................... 14
Zulassung des DIBt ................................................................................ 15
4
Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir
keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden,
übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern dieses Gerätes nicht gestattet.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen dem Gerät und evtl. Verlängerungsleitungen vorschriftsmäßig
sind in Übereinstimmung mit der Bedienungsanleitung.
Nehmen Sie das Gerät niemals gleich in Betrieb wenn es von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät
ausgeschaltet auf Zimmertemperatur erwärmen. Warten Sie bis das Kondens-
wasser verdunstet ist.
Es ist darauf zu achten, dass der Schutzleiter (gelb/grün) weder in der Netz-
leitung, einer evtl. angeschlossenen Verlängerungsleitung, noch im/am Gerät
unterbrochen wird, da bei unterbrochenem Schutzleiter Lebensgefahr besteht.
Ein Betrieb ohne Schutzleiterverbindung ist nicht gestattet.
Gießen Sie nie Flüssigkeiten über dem Gerät aus. Es besteht höchste Gefahr
eines Brandes oder eines lebensgefährlichen elektrischen Schlages. Sollte es
dennoch zu einem solchen Fall kommen, ziehen Sie sofort den Funk-Schalter
aus der Netzsteckdose und wenden Sie sich an eine Fachkraft.
Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie in Anwesenheit
von Kindern besondere Vorsicht walten, Kinder könnten versuchen Gegenstände ins Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen
elektrischen Schlages. Dieses Gerät ist kein Spielzeug und gehört deshalb
nicht in Kinderhand.
Trennen Sie das Gerät vom Netz:
bevor Sie das Gerät reinigen
wenn Sie es längere Zeit nicht benutzen
bei Gewitter
5
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Ziehen Sie den Funk-Schalter aus der Netzsteckdose.
Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
das Gerät sichtbare Beschädigungen aufweist,
das Gerät nicht mehr arbeitet,
das Gerät unter ungünstigen Verhältnissen transportiert oder gelagert wurde.
Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende
Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Gehäuseteilen können
spannungsführende Teile freigelegt werden. Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen und Anschlüs-
sen getrennt werden. Kondensatoren im Gerät können noch geladen sein,
selbst wenn es von allen Spannungsquellen getrennt wurde. Eine Reparatur
darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten
sich Fragen ergeben über die Arbeitsweise, die Sicherheit oder den Anschluss
des Gerätes die nicht im Laufe der Bedienungsanleitung abgeklärt werden,
so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen
Fachmann in Verbindung.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten,
Formteile aus Styropor usw. können für Kinder zu einem gefährlichen Spielzeug werden.
Lieferumfang
1 Funk-Sender mit Magnet und Klebebänder
1 Funk-Schalter
1 Bedienungsanleitung
1 Montagesatz incl. 2 AAA Batterien 1,5V ( Vorsicht!! Batterien und Akkus
gehören nicht in den Hausmüll)
6
Montage
Mindestöffnung des Fensters
Diese richtet sich nach:
a. Der Leistung des Abluftgerätes in m
3
/h
b. Nach der Größe des zu öffnenden Fenster in m
2
c. Nach der Größe des Öffnungsspalts am Fenster in cm (siehe Tabelle)
In den meisten Küchen sind rechteckige Kipp-Schwenkfenster eingebaut. Sollte es
sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Fach-
installateur oder Bezirksschornsteinfeger nach der Berechnung der Mindestöffnung.
Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der
Tabelle für die Kipp-Schwenkstellung ersichtlich.
Berechnungstabelle zur Bestimmung der
Mindestspaltöffnung Ihres Fensters
1. Ermitteln Sie die Abluftleistung Ihres Abluftgerätes in m3/h. Sie finden die Abluft-
leistung auf dem Typenschild oder in der Betriebsanleitung Ihres Abluftgerätes
(z.B. Dunstabzugshaube)
2. Messen Sie die innere Breite und Höhe des Fensters und errechnen Sie die
Fenstergröße in m
2
(Breite x Höhe = m2, z.B. 0,8 m x 1,0 = 0,8 m2) = Fenstergröße
3. Bestimmen Sie anhand der Tabelle aus der Abluftleistung und der Fenstergröße
das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).
Fensterfläche in m
2
in m
2
in cm
2
5
6
7
8
9
10
11
12
Spalt-
Öffnungsmaß
in cm
0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5
2000 3000 4000 5000 6000 7000 8000 9000 10000 1100012000130001400015000
Maximal zulässige Abluftleistung in m3/h
199
246
294
342
389
437
485
532
252
311
369
427
486
544
603
661
297
365
432
500
567
635
702
770
337
413
488
563
639
714
790
865
373
456
538
621
704
786
869
951
406
495
585
674
763
852
942
1031
437
532
628
723
819
914
1009
1105
466
567
668
770
871
972
1073
1174
493
600
707
813
920
1027
1133
1240
519
631
743
855
967
1079
1191
1302
544
661
778
895
1012
1128
1245
1362
568
690
811
933
1055
1176
1298
1419
591
717
843
970
1096
1222
1346
1475
613
744
874
1005
1136
1266
1397
1528
Montage des Funk-Senders mit Magnet
Bevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung des
Fensters festgestellt werden. Diese richtet sich:
nach der Leistung des Abluftgerätes in m³/h
nach der Größe des zu öffnenden Fensters in m²
nach der Größe des Öffnungsspalts am Fenster in cm
Berechnung der Mindestspaltöffnung Ihres Fensters
1. Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung
Ihrer Dunstabzugshaube/Abluftgerätes in m³/h ab.
2. Messen Sie die innere Breite und Höhe Ihres Fensters und errechnen Sie die
Fenstergröße in m². (Breite x Höhe = m² ; z.B. 1,0m x 1,1m = 1,1m²)
3. Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen
Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format
handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister
nach der Berechnung der Mindestöffnung.
7
In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung größer ist als benötigt. In diesem Fall wird dann der
Funk-Sender und Magnet wie auf der Abbildung 1 am Fenster montiert:
Achtung!
Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des Abluft-Sicherheitsschalters nicht geschlossen werden.
(bitte kleben Sie den beigelegten Aufkleber mit dieser Warnung gut sichtbar in
die Nähe oder direkt am Fenster)
Das Funk-Sender Gehäuse wird am Fensterrahmen befestigt, der Magnet
ist am Fensterügel so zu befestigen, dass er wie auf der Abbildung 3 zum
Pfeil am Sender-Gehäuse positioniert ist. Der Gesetzgeber schreibt vor, dass
beide Teile am Fenster mechanisch befestigt werden müssen. Benutzen Sie
dafür die mitgelieferten 4 Stück Schrauben. Die doppelseitigen Klebebänder dienen als Positionierungshilfe für die Montage.
Der Abstand zwischen Funk-Sender und Magnet sollte bei geschlossenem
Fenster ca. 5-10 mm betragen. Bei geöffnetem (gekippten) Fenster sollte
dieser Abstand mind. 40mm betragen. Somit ist das sichere Ein- und Ausschalten des Magnetschalters gewährleistet.
1
8
2
3
Falls Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung
kleiner als das in der Tabelle vorgegebene Spaltöffnungsmaß ist, muss das
Fenster durch schwenken das erforderliche Öffnungsmaß erreichen. Zum Einhalten dieses Öffnungsmaßes muss das Fenster mit Hilfe eines Abstandhalters
xiert werden.
Die Anordnung des Funk-Senders und des Magnetes am Fenster zeigt die
Abbildung 2. Die Befestigung erfolgt gleich wie beim Kippfenster.
9
Inbetriebnahme
1. Das Gehäuse des Funksenders besteht aus einem Unterteil und einem
Oberteil, die durch Magnetkraft zusammen halten. Trennen Sie beide Teile
und legen Sie die Batterien polungsrichtig ein.
2. Führen Sie die beiden Gehäuseteile wieder zusammen.
3. Montage des Sicherheitsbügels (Umstecksicherung) Bevor Sie den Funk-
-Schalter in die Steckdose stecken, muss der Stecker Ihres Abluftgerätes
(Dunstabzugshaube) in den Funk-Schalter gesteckt und mit der Umstecksicherung abgesichert werden.
4
Die Umstecksicherung dient dazu um ein versehentliches Umstecken
des Abluftgerätes in eine nicht gesicherte Stromquelle zu verhindern. Es
ist ein wichtiger Sicherheitsfaktor und wird gesetzlich vorgeschrieben.
Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befes-
tigen Sie diesen mit den beiliegenden vier Schrauben (Abbildung 4) - zwei
Metallschrauben in den Außenecken und zwei Kunststoffschrauben in den
inneren Ecken. Achten Sie darauf, dass die Schrauben vollständig eingeschraubt werden.
Vorsicht!! Um das Gewinde nicht zu beschädigen, dürfen die Schrauben
nicht mit zu großer Kraft angezogen werden.
Wichtig !!!
Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubtem Sicherheitsbügel.
4. Stecken Sie den Funk-Schalter in die Steckdose.
10
5. Drücken Sie die Taste „Test“ am Funk-Sender und der Testvorgang für Funk-
-Sender und Funk-Schalter beginnt. Während des Testvorgangs, der ca. 1
Minute dauert, blinkt am Funk-Sender die grüne Anzeige und am Funk-
-Schalter blinkt die Anzeige abwechselnd rot und grün.
Wichtig !!!
Falls der Testvorgang nicht gestartet wird (die grüne Diode am Sender blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand
der eingelegten Batterien.
6. Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter grün
(der Betrieb der angeschlossenen Dunstabzugshaube oder eines anderen
Abluftgerätes ist damit freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle 10 Sekunden durch kurzes blinken die Sendung eines
Steuersignals.
7. Nach dem Schließen des Fensters wird das Senden des Steuersignals abgebrochen (die Anzeige am Funk-Sender blinkt nicht mehr) und der Funk-
-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die Stromzufuhr zu
der angeschlossenen Dunstabzugshaube oder eines anderen Abluftgerätes.
8. Wenn das Fenster wieder geöffnet wird, beginnt der Funk-Sender wieder die
Steuersignale zu senden und der Funk-Schalter gibt die Steckdose wieder
frei.
Wichtig !!!
Achten Sie bitte darauf, dass der Funk-Schalter nicht durch eine Metallverkleidung abgeschirmt ist - dies kann die Funktion des Schalters
stören (Steuersignale vom Funk-Sender können nicht empfangen werden).
Sorgen Sie auch dafür, dass der Netzstecker stets zugänglich ist, um das Gerät
im Notfall - z.B. einer Störung an Ihrer Dunstabzugshaube - unverzüglich vom
Netz trennen zu können.
Änderung der Codierung
Die Änderung der Codierung wird nur dann vorgenommen, wenn die Funktion des Abluftschalters durch die Einwirkung eines benachbarten Funkgerätes
gestört wird. Für die Codierung gehen Sie wie folgt vor:
1. Auf der Rückseite des Funk-Schalters bendet sich eine kleine Klappe die
sich nach dem Aufschrauben drehen lässt. Darunter sind, ebenso wie im
Funk-Sender, Codier-Schalter zu sehen.
11
2. Die Codierung am Funk-Schalter und Funk-Sender ist werkseitig bereits
eingestellt. Bei einer Änderung wird sowohl am Funk-Sender als auch am
Funk-Schalter die geänderte Zahlenkombination eingestellt, zum Beispiel:
01111011 (wie auf der Abbildung 5 und 6 ersichtlich).
3. Die Codierung des Funk-Senders und des Funk-Schalters müssen
übereinstimmen!
5
4. Die Nummern (1-6) bestimmen den Systemcode damit sich Sender und
Empfänger grundsätzlich verstehen
5. Die Nummern (7-8) bestimmen die Sende-/Empfangsfrequenz und müssen
auch hier beim Funk-Sender und Funk-Schalter übereinstimmen. Die Ände-
rung der Sende-/Empfangsfrequenz ist in der Regel nur dann notwendig,
wenn zwei gleiche Systeme in unmittelbarer Nähe arbeiten. (Die Schalter Nr.
9-10 am Funk-Schalter haben keine Funktion).
6. Schliessen Sie den Funk-Sender und Funk-Schalter wieder und folgen Sie
anschließend den Punkten 1 bis 8 der Inbetriebnahme.
Achtung! Der Funk-Schalter Set (Sender+Schalter) kann auch um weitere
Funk-Schalter oder auch Funk-Sender erweitert werden, sodass ein Funk-Sender mehrere Funk-Schalter oder ein Funk-Schalter durch mehrere Funk-Sender
gesteuert werden kann. Bei der Erweiterung achten Sie bitte darauf, dass die
Einstellung des Codes am Funk-Sender und Funk-Schalter gleich ist.
6
Entsorgung
Sollte der Funk-Abluft-Sicherheitsschalter nicht mehr funktionstüchtig und eine
Reparatur nicht mehr möglich sein, beachten Sie beim Entsorgen die allge-
mein geltenden gesetzlichen Vorschriften.
12
Wartung und Pege
Beachten Sie bitte die Sicherheitshinweise bevor Sie mit der Reinigung des
Funk-Abluft-Sicherheitsschalters beginnen.
Trennen Sie den Funk-Schalter vom Netz bevor Sie ihn reinigen. Es sollte nur
mit einem leicht feuchten Tuch oder einem Pinsel gereinigt werden. Verwenden
Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da
sonst der Funk-Abluft-Sicherheitsschalter beschädigt werden könnte.
Technische Daten
Funk-Schalter:
Stromversorgung: 230 V AC / 50 Hz
Leistungsaufnahme: ca. 3 W
Schaltleistung: 230 V AC, 5 A, 1150 W,1pol
Abmessungen: L = 135 mm, B = 70 mm, T = 50 mm
Gewicht: ca. 450 g
Schutzklasse: I
Schutzart: IP20
Material: ABS
Funk-Sender mit Magnet:
Stromversorgung: 3 V (2xAAA Batterie)
Frequenz: 2,4 GHz
Abmessungen Funk-Sender: L=90 mm, B=40 mm, H=23 mm
Abmessungen Magnet: L=23 mm, B=19 mm, H=6 mm
Schaltabstand (Funk-Sender/Magnet): max. 5-10 mm
Material: ABS
Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
13
Inspektionszertikat Evidenznummer 1235/20/06/BT/IC/E
EG Konformitätserklärung
sind beim Verteiler dieser Produkte hinterlegt.
NOTIZEN:
Sollte sich ein Problem mit dem Artikel ergeben, können Sie uns unter unserer
SERVICE e-mail Adresse erreichen:
info@aircircle.de
Dipl. Ing. I.Özpolat Kunststoerzeugnisse GmbH
D-64385 Reichelsheim (Odenwald)
Vers.: 4182013
Loading...
