Bedienungs- und Montageanleitung
Abluft-Sicherheitsschalter
BL110K
Page 2
Diese Bedienungsanleitung gehört zu diesem Gerät. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn
Sie das Gerät an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen,
erlischt der Garantieanspruch. Für Folgeschäden die daraus resultieren übernehmen wir keine Haftung.
Eine Auistung der Inhalte mit Angabe der entsprechenden Seitenzahlen nden Sie im Inhaltsverzeichnis auf Seite 3.
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf des
Abluft-Sicherheitsschalters. Sie haben ein Gerät erworben, welches nach dem
heutigen Stand der Technik entwickelt und gefertigt wurde.
Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten!
2
Page 3
Bestimmungsgemäße Verwendung
Dieses Gerät ist ein Hilfsmittel zur Erhöhung der Sicherheit beim Betrieb eines
Abluftgerätes wie z.B. einer Dunstabzugshaube oder eines Ablufttrockners.
Es schaltet dieses Abluftgerät nur dann ein, wenn sichergestellt ist, dass ein
Druckausgleich durch ein offenes Fenster oder eine offene Tür mit dem Außenbereich erfolgen kann. Die Überwachung erfolgt mit einem vom Benutzer
selbst zu montierenden Magnetschaltersatz.
Die Überwachung der Frischluftzufuhr durch den Benutzer kann mit
diesem Gerät nicht ersetzt sondern nur unterstützt werden.
Der zu diesem Gerät benötigte Magnetschaltersatz muss hierbei, wie im Kapitel Montage beschrieben, fest montiert werden. Ebenfalls ist dieses Gerät auch
für andere Verbraucher geeignet um z.B. die Beleuchtung durch das Öffnen
einer Tür ein- bzw. auszuschalten.
Dieses Gerät ist für den Anschluss an eine 230 Volt 50 Hz (10 / 16 A) Schutzkontakt Steckdose zugelassen.
Der Einsatzbereich ist auf geschlossene, trockene Räume begrenzt. Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden. Das Gerät ist nicht für die
Verwendung im industriellen Einsatz geeignet.
Für eine andere Verwendung als zuvor beschrieben, ist das Gerät nicht zugelassen.
Darüber hinaus kann dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag usw. verbunden sein.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Inhaltsverzeichnis Seite
Einführung ...............................................................................................2
Bestimmungsgemäße Verwendung.............................................................3
Sicherheitshinweise ...................................................................................4
Lieferumfang ............................................................................................5
Montage des Magnetschaltersatzes ............................................................6
Montage des Sicherheitsbügels ..................................................................9
Funktionsprüfung ....................................................................................10
Bedienung, Entsorgung, Wartung und Pege ............................................11
Technische Daten ....................................................................................13
3
Page 4
Sicherheitshinweise
Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden
übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In
solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen
und/oder Verändern dieses Gerätes nicht gestattet.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen dem Gerät und evtl. Verlängerungsleitungen vorschriftsmäßig
und in
Übereinstimmung mit der Bedienungsanleitung sind.
Nehmen Sie das Gerät niemals gleich in Betrieb wenn es von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur erwärmen. Warten
Sie bis das Kondenswasser verdunstet ist.
Es ist darauf zu achten, dass der Schutzleiter (gelb/grün) weder in der Netzleitung, einer evtl. angeschlossenen Verlängerungsleitung, noch im/am Gerät
unterbrochen wird, da bei unterbrochenem Schutzleiter Lebensgefahr besteht.
Ein Betrieb ohne Schutzleiterverbindung ist nicht gestattet. Gießen Sie nie Flüssigkeiten über dem Gerät aus. Es besteht höchste Gefahr eines Brandes oder
eines lebensgefährlichen elektrischen Schlages. Sollte es dennoch zu einem
solchen Fall kommen, ziehen Sie sofort das Gerät aus der Netzsteckdose und
wenden Sie sich an eine Fachkraft.
Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie in Anwesenheit
von Kindern besondere Vorsicht walten, Kinder könnten versuchen Gegenstände ins Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen
elektrischen Schlages. Dieses Gerät ist kein Spielzeug und gehört deshalb
nicht in Kinderhand.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so
ist das Gerät außer Betrieb zu setzen (aus der Steckdose ziehen) und gegen
unbeabsichtigten Betrieb zu sichern.
4
Page 5
Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
das Gerät oder die Anschlussleitungen sichtbare Beschädigungen aufweisen,
das Gerät nicht mehr arbeitet,
das Gerät unter ungünstigen Verhältnissen transportiert oder gelagert wurde.
Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende
Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Gehäuseteilen können
spannungsführende Teile freigelegt werden. Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen und Anschlüssen getrennt werden. Kondensatoren im Gerät können noch geladen sein,
selbst wenn es von allen Spannungsquellen getrennt wurde. Eine Reparatur
darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten
sich Fragen ergeben über die Arbeitsweise, die Sicherheit oder den Anschluss
des Gerätes die nicht im Laufe der Bedienungsanleitung abgeklärt werden,
so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen
Fachmann in Verbindung.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten,
Formteile aus Styropor usw., können für Kinder zu einem gefährlichen Spielzeug werden.
Lieferumfang
1 Abluft-Sicherheitsschalter mit Sicherheitsbügel und 6 m Anschlußkabel mit
Stecker
1 Bedienungsanleitung
1 Magnetschaltersatz (Magnetschalter, Magnet, 4 Stück Befestigungsschrau-
ben 2,2x6,5 mm, doppelseitige Klebebänder)
5
Page 6
Montage des Magnetschaltersatzes
Mindestöffnung des Fensters
Diese richtet sich nach:
a. Der Leistung des Abluftgerätes in m
3
/h
b. Nach der Größe des zu öffnenden Fenster in m
2
c. Nach der Größe des Öffnungsspalts am Fenster in cm (siehe Tabelle)
In den meisten Küchen sind rechteckige Kipp-Schwenkfenster eingebaut. Sollte es
sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Fach-
installateur oder Bezirksschornsteinfeger nach der Berechnung der Mindestöffnung.
Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der
Tabelle für die Kipp-Schwenkstellung ersichtlich.
Berechnungstabelle zur Bestimmung der
Mindestspaltöffnung Ihres Fensters
1. Ermitteln Sie die Abluftleistung Ihres Abluftgerätes in m3/h. Sie finden die Abluft-
leistung auf dem Typenschild oder in der Betriebsanleitung Ihres Abluftgerätes
(z.B. Dunstabzugshaube)
2. Messen Sie die innere Breite und Höhe des Fensters und errechnen Sie die
Fenstergröße in m
2
(Breite x Höhe = m2, z.B. 0,8 m x 1,0 = 0,8 m2) = Fenstergröße
3. Bestimmen Sie anhand der Tabelle aus der Abluftleistung und der Fenstergröße
das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).
12
Achtung!
Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausgestattet, darf diese während des Betriebes des AbluftSicherheitsschalters nicht geschlossen werden.
(bitte kleben Sie den beigelegten Aufkleber mit dieser Warnung gut
sichtbar in die Nähe oder direkt am Fenster)
Bevor mit der Montage begonnen wird, muss zuerst die Mindestspaltöffnung
des Fensters festgestellt werden. Diese richtet sich:
nach der Leistung des Abluftgerätes in m³/h
nach der Größe des zu öffnenden Fensters in m²
nach der Größe des Öffnungsspalts am Fenster in cm
Berechnung der Mindestspaltöffnung Ihres Fensters
1. Lesen Sie aus dem Typenschild oder der Betriebsanleitung die Abluftleistung
Ihrer Dunstabzugshaube/Abluftgerätes in m³/h ab.
2. Messen Sie die innere Breite und Höhe Ihres Fensters und errechnen Sie
die Fenstergröße in m². (Breite x Höhe = m² ; z.B. 1,0m x 1,1m = 1,1m²)
3. Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß ablesen
in m
in cm
Spalt-
Öffnungsmaß
in cm
5
6
7
8
9
10
11
2
0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5
2
2000 3000 4000 5000 6000 7000 8000 9000 10000 1100012000130001400015000
199
252
246
311
294
369
342
427
389
486
437
544
485
603
532
661
Fensterfläche in m
2
Maximal zulässige Abluftleistung in m3/h
297
337
373
406
437
466
493
365
432
500
567
635
702
770
413
488
563
639
714
790
865
456
538
621
704
786
869
951
495
585
674
763
852
942
1031
532
628
723
819
914
1009
1105
567
668
770
871
972
1073
1174
600
707
813
920
1027
1133
1240
519
631
743
855
967
1079
1191
1302
544
661
778
895
1012
1128
1245
1362
568
690
811
933
1055
1176
1298
1419
591
717
843
970
1096
1222
1346
1475
1005
1136
1266
1397
1528
613
744
874
6
Page 7
Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges Format
handeln, fragen Sie bitte den Fachinstallateur oder Schornsteinfegermeister
nach der Berechnung der Mindestöffnung.
In den meisten Fällen werden Sie feststellen, dass die Spaltgröße Ihres Fensters
in der Kippstellung größer ist als benötigt. In diesem Fall wird dann der Magnetschalter und Magnet wie auf der Abbildung 1 am Fenster montiert:
Anmerkung 1
Beim geöffneten Fenster muss ein ausreichender Abstand zwischen Magnet
und Magnetschalter sein. Montieren Sie den Magnetsatz so, dass der Abstand
zwischen dem Magnet und Magnetschalter mindesten 40 mm beträgt. (Abbildung 1 und 2)
Wie Sie den Magnetschalter statt am Kippfenster am Schwenkfenster installieren zeigt die Abbildung 2. Die Befestigung erfolgt gleich wie beim Kippfenster.
Das Magnetschalter-Gehäuse wird am Fensterrahmen befestigt, der Ma-
gnet am Fensterügel. Der Gesetzgeber verlangt eine mechanische Befestigung beider Teile (4 Stück Schrauben 2,2x6,5 mm sind beigelegt). Die
mitgelieferten doppelseitigen Klebebänder dienen nur als Montagehilfe um
die Position des Magneten und des Magnetschaltergehäuses vor dem Fest-
schrauben zu xieren

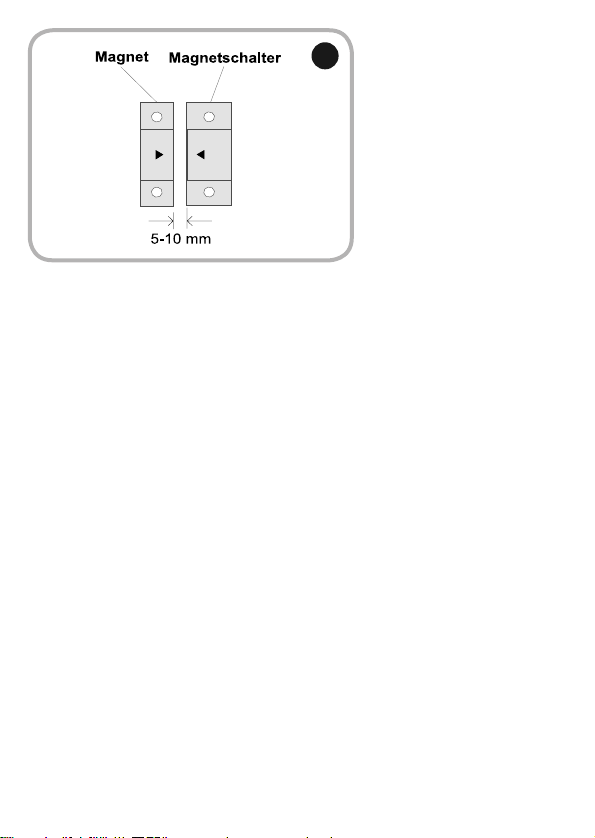

Der Abstand zwischen Magnetschalter und Magnet sollte nicht mehr als
10 mm betragen
Beide Teile müssen so angebracht werden, dass sich die auf den Gehäu-
seoberseiten sichtbaren Pfeile gegenüberstehen.
Nach der Befestigung beider Teile stecken Sie den Stecker des Anschlußka-
bels in den Magnetschalter.
7
Page 8
1
2
Falls Sie feststellen, dass die Spaltgröße Ihres Fensters in der Kippstellung
kleiner als das in der Tabelle vorgegebene Spaltöffnungsmaß ist, muss das
Fenster durch schwenken das erforderliche Öffnungsmaß erreichen. Zum Einhalten dieses Öffnungsmaßes muss das Fenster mit Hilfe eines Abstandhalters
xiert werden.
8
Page 9
3

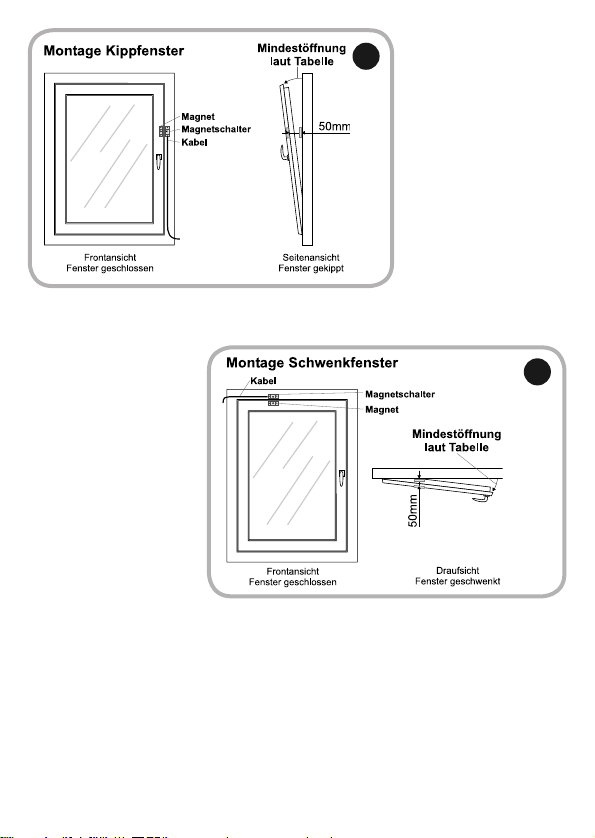

Die Anordnung des Magnetschalters und des Magnetes am Fenster zeigt die
Abbildung 2. Die Befestigung erfolgt gleich wie beim Kippfenster.
Montage des Sicherheitsbügels (Umstecksicherung)
Der Sicherheitsbügel dient dazu um ein versehentliches Umstecken des
Abluftgerätes in eine nicht gesicherte Stromquelle zu verhindern. Es
ist ein wichtiger Sicherheitsfaktor und wird gesetzlich vorgeschrieben.
Wichtig!!!
Der Abluft-Sicherheitsschalter funktioniert nur mit eingeschraubtem
Sicherheitsbügel.
Bevor Sie den Abluft-Sicherheitsschalter in die Steckdose stecken, muss der
Stecker Ihres Abluftgerätes (Dunstabzugshaube) in den Abluft-Sicherheitsschalter gesteckt und mit der Umstecksicherung abgesichert werden.

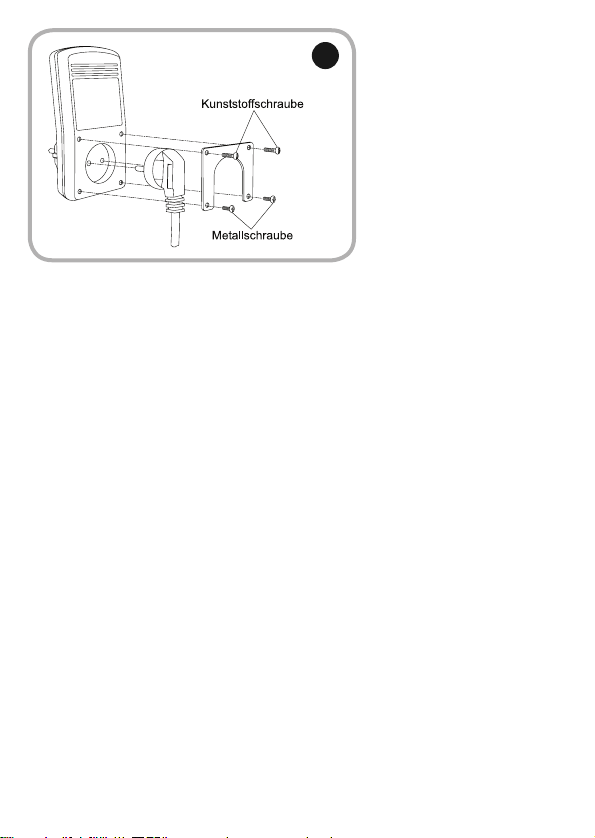

Legen Sie den Sicherheitsbügel über den eingesteckten Stecker und befestigen
Sie diesen mit den beiliegenden vier Schrauben (Abbildung 4) - zwei Metallschrauben in den Außenecken und zwei Kunststoffschrauben in den inneren
Ecken. Achten Sie darauf, dass die Schrauben vollständig eingeschraubt werden.
9
Page 10
4
Vorsicht!! Um das Gewinde nicht zu beschädigen, dürfen die Schrauben nicht
mit zu großer Kraft angezogen werden.
Funktionsprüfung
Beachten Sie unbedingt die Sicherheitshinweise.
Anschluss eines Abluftgerätes
Montieren Sie den Magnetschaltersatz wie unter Kapitel Montage beschrie-
ben.
Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene
Spannung mit der Netzspannung übereinstimmt.
Stecken Sie den Steckerteil des Abluft-Sicherheitsschalters mit bereits einge-
stecktem und mit der Umstecksicherung abgesichertem Stecker Ihres Abluftgerätes in eine vorschriftsmäßig installierte Schutzkontaktsteckdose.
Schalten Sie ihr Abluftgerät ein, öffnen Sie das Fenster oder die Tür an der
Sie den Magnetschaltersatz montiert haben.
Das Abluftgerät muss nach öffnen des Fensters oder der Tür anlaufen. Die
LED Anzeige auf der Frontseite des Abluft-Sicherheitsschalters muss grün
leuchten.
Schließen Sie das Fenster oder die Tür.
Das Abluftgerät muss abschalten (grüne LED Anzeige erlischt).
10
Page 11
Anschluss anderer Verbraucher
Montieren Sie den Magnetschalter und Magnet wie unter Kapitel Montage
beschrieben.
Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene
Spannung mit der Netzspannung übereinstimmt.
Stecken Sie den Steckerteil des Abluft-Sicherheitsschalters mit bereits einge-
stecktem und mit der Umstecksicherung abgesichertem Stecker Ihres Ver-
brauchers in eine vorschriftsmäßig installierte Schutzkontaktsteckdose.
Schalten Sie ihren Verbraucher ein, sofern dieser mit einem Schalter verse-
hen ist, öffnen Sie das Fenster oder die Tür an der Sie den Magnetschalter
montiert haben.
Der Verbraucher muss nach öffnen des Fensters oder der Tür einschalten.
Die grüne LED Anzeige auf der Frontseite des Abluft-Sicherheitsschalters
muss leuchten.
Schließen Sie das Fenster oder die Tür.
Der Verbraucher muss abschalten (grüne LED Anzeige erlischt).
Bedienung Abluftgerät
Öffnen Sie das Fenster oder die Tür bevor Sie Ihr Abluftgerät einschalten.
Die grüne LED Anzeige auf der Frontseite des Abluft-Sicherheitsschalters
leuchtet.
Schalten Sie Ihr Abluftgerät mit der gewünschten Leistungsstufe ein.
Nach der Benutzung schalten Sie Ihr Abluftgerät wieder aus.
Schließen Sie gegebenenfalls das Fenster oder die Tür.
Sollten Sie vor dem Einschalten Ihres Abluftgerätes das Öffnen des Fensters
vergessen haben, so verhindert der Abluft-Sicherheitsschalter das Anlau-
fen des Abluftgerätes und somit die Erzeugung eines Unterdrucks in Ihren
Räumen.
Eine leichte Erwärmung des Abluft-Sicherheitsschalters im Betrieb ist nor-
mal.
11
Page 12
Bedienung anderer Verbraucher
Zum Einschalten des Verbrauchers öffnen Sie das Fenster oder die Tür an der
Sie den Magnetschaltersatz montiert haben. Die grüne LED Anzeige auf der
Frontseite des Abluft-Sicherheitsschalters leuchtet.
Zum Ausschalten des Verbrauchers schließen Sie das Fenster oder die Tür an
der Sie den Magnetschaltersatz montiert haben. Die grüne LED Anzeige auf
der Frontseite des Abluft-Sicherheitsschalters erlischt.
Eine leichte Erwärmung des Abluft-Sicherheitsschalters im Betrieb ist normal.
Wartung und Pege
Beachten Sie bitte die Sicherheitshinweise bevor Sie mit der Reinigung
des Abluft-Sicherheitsschalters beginnen.
Trennen Sie den Abluft-Sicherheitsschalter vom Netz bevor Sie ihn reinigen.
Der Abluft-Sicherheitsschalter sollte nur mit einem leicht feuchten Tuch oder einem Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst der Abluft-Sicherheitsschalter
beschädigt werden könnte.
Entsorgung
Sollten der Abluft-Sicherheitsschalter nicht mehr funktionstüchtig und eine Reparatur nicht mehr möglich sein, beachten Sie bitte beim Entsorgen die allgemein geltenden gesetzlichen Vorschriften.
12
Page 13
Technische Daten
Abluft-Sicherheitsschalter:
Stromversorgung: 230 V AC / 50 Hz
Leistungsaufnahme: ca. 3 W
Schaltleistung: 230 V AC, 6 A, 1400 W, 1pol
Abmessungen: L = 135 mm, B = 65 mm, H = 75 mm
Gewicht: ca. 350 g
Schutzklasse: I
Schutzart: IP 20
Material: ABS
Magnetschaltersatz:
Abmessungen:
Magnetschaltergehäuse: L = 54 mm, B = 20 mm, H = 16 mm
Magnet: L = 53 mm, B = 11 mm, H = 13 mm
Schaltabstand (Magnetschalter / Magnet): 5-10 mm
Anschlussleitung: LIYY 2 x 0,14 mm²
Kabellänge Magnetschalter: 6 m
Material: ABS
Im Rahmen unserer Funktionsoptimierung sind technische Änderungen möglich.
13
Page 14
Inspektionszertikat Evidenznummer 1235/20/06/BT/IC/E
EG Konformitätserklärung
sind beim Verteiler dieser Produkte hinterlegt.
Page 15
NOTIZEN:
Page 16
Sollte sich ein Problem mit dem Artikel ergeben, können Sie uns unter unserer
SERVICE e-mail Adresse erreichen:
Dipl. Ing. I.Özpolat Kunststoerzeugnisse GmbH
D-64385 Reichelsheim (Odenwald)
Vers.: 4182013
Loading...
