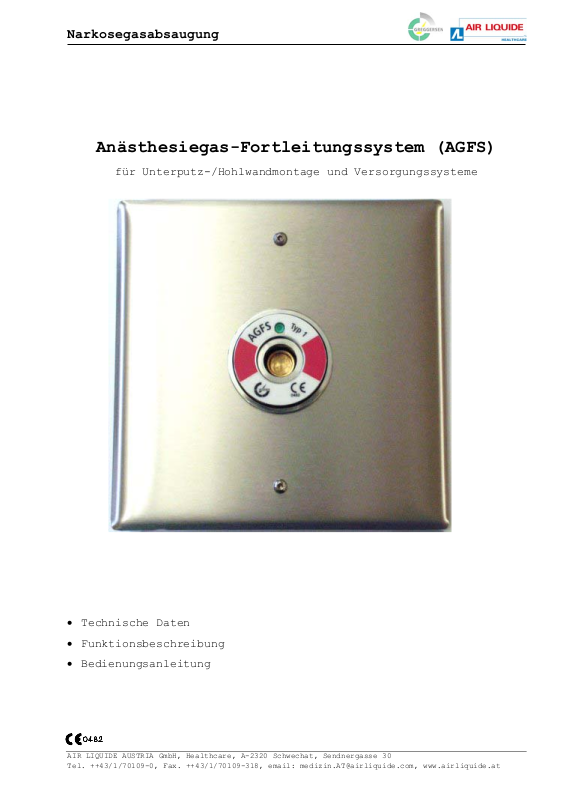

Air AGFS User manual

Narkosegasabsaugung

Anästhesiegas-Fortleitungssystem (AGFS)

für Unterputz-/Hohlwandmontage und Versorgungssysteme

• Technische Daten

• Funktionsbeschreibung

• Bedienungsanleitung

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

Technische Daten

Bauart: Ganzmetallausführung, steckbarer Ejektor für die

Vakuumerzeugung, Einhandbedienung beim Ein- und Aus­kuppeln, Entriegelungsring mit integriertem Schauzei­chen zur Betriebskontrolle, integriertes Ventil zur
Leistungseinstellung

Unterputz/Hohlwand: Edelstahl-Einbaugehäuse, Edel-

stahl-Frontplatte mit Entnahmestelle

Anschlüsse: Versorgungsleitungen
Druckgasleitung: Cu-Rohr 8x1
Abluftleitung: Cu-Rohr 15x1

Entnahmestelle/Ejektor
Druckgasversorgung: Kupplung für 6 mm PA-Schlauch
oder 6 mm Schlauchtülle
Ejektor: Kupplung für 6 mm PA-Schlauch
oder 6 mm Schlauchtülle
Narkosegasableitung: 15 mm Spiralschlauch

Leistung: mind. 50 l/min bei 500 kPa Druckgas

Farbe: Kennzeichnung magentarot entsprechend DIN EN 737-2/4

Einbau: - Unterputz- oder Hohlwandmontage

- deckengebundene Versorgungssysteme

- wandgebundene Versorgungssysteme

wichtige Hinweise

• AGFS-Entnahmestellen entsprechen der DIN EN 737 Teil 2 und 4;

bei der Installation von AGF-Systemen ist die DIN EN 737-3 zu
beachten!

• Beim Betrieb des Anästhesiegas-Fortleitungssystems ist die TRGS

525 zu beachten!

• Nur original GREGGERSEN-Ersatzteile verwenden!

• Anästhesiegas-Fortleitungssysteme erfüllen die grundlegenden

Anforderungen der Medizinprodukterichtlinie 93/42/EWG; Klassifi­zierung IIa

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

Verwendung

zur Absaugung von Anästhesiegasen; die Anästhesiegase werden über
eine Abluftleitung ins Freie geführt

Aufbau

Entnahmestellen in Anästhesiegas-Fortführungssystemen (AGFS)
werden direkt an eine zentrale Druckgasversorgung mit einem Ver­sorgungsdruck von ca. 500 kPa Druckluft oder Stickstoff ange­schlossen. Das Druckgas wird für den Ejektor benötigt, der entwe­der direkt im Unterputz- bzw. Hohlwandgehäuse oder extern montiert
werden kann.

Mit dem integrierten Regelventil wird die optimale Saugleistung
eingestellt. Ein Rückschlagventil verhindert ein Rückströmen von
abgesaugten Gasen in eine andere Entnahmestelle. Über die Absaug­leitung wird das Druckgas zusammen mit den abgesaugten Anästhesie­gasen ins Freie oder in den Abluftschacht einer Klimaanlage ge­führt.

Externe Ejektoren können bis zu 10 m von der Entnahmestelle ent­fernt montiert werden. Sie müssen zu Wartungs- und Inspektions­arbeiten zugänglich bleiben. Da der Ejektor nicht mehr in der
Entnahmestelle montiert ist, wird die Geräuschentwicklung am
Einsatzort der Anästhesiegasabsaugung minimiert. Über eine
Schlauchverbindung wird das Treibgas von der Entnahmestelle zum
Ejektor geführt.

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

Funktion und Bedienung

In die Entnahmestelle lassen sich ausschließlich Stecker einkup­peln, die der DIN EN 737 Teil 2/4 entsprechen!

Stecker bis zum hörbaren Klicken in die Entnahmestelle schieben.
Durch das Einkuppeln des Steckers werden das Rückströmventil sowie
das Druckgasventil geöffnet. Druckgas strömt durch den Ejektor und
erzeugt ein Vakuum. Das Schauzeichen im Druckring zeigt die Be­triebsbereitschaft des Systems an. Anästhesiegase können nun
abgesaugt werden.

Wird der Druckring der Entnahmestelle gedrückt, kann der Stecker
aus der Entnahmestelle gezogen werden. Der Stecker sollte dabei
mit der Hand festgehalten werden! Das Rückströmventil sowie das
Druckgasventil schließen automatisch; die Absaugung wird unterbro­chen.

Wartung/Service

Für alle verchromten Messingteile ist eine äußere Wischdesinfek­tion ausreichend. Entnahmestellen und Stecker vor erneuter Benut­zung vollständig trocknen.

Entnahmestellen vor jeder Anwendung einer Sichtkontrolle unterzie­hen (äußere Beschädigungen). Entnahmestellen und Stecker sollten
mindestens einmal jährlich gewartet werden (Leistung, Funktion);
in besonders häufig genutzten Bereichen entsprechend häufiger!

Störungen und Schäden dürfen nur von autorisiertem Fachpersonal
behoben werden. Bei Reparaturen ausschließlich original
GREGGERSEN-Ersatzteile verwenden!

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

Montagehinweise

Das Einbaugehäuse in der Hohlwand-/Unterputzausführung muß zuerst
in der Wand befestigt werden! Danach wird die in der Frontblende
befestigte Entnahmestelle eingesetzt.

• Hohlwandmontage: Gehäuse mit 6 Schrauben links und rechts befes-

tigen, Rohre mit dem Rohrleitungssystem verlöten

• Unterputzmontage: Gehäuse in der Wand eingipsen, Rohre mit dem

Rohrleitungssystem verlöten

• Entnahmestelle mit Hilfe der Anschlußleitungen (DL-Versorgung:6

mm PA-Schlauch; Ejektoranschluß:6 mm PA-Schlauch; 15 mm Spiral­schlauch) mit den Rohr- bzw. Ejektoranschlüssen verbinden (Ejek­tor ist steckbar und wird mit einer Mutter fixiert!)

• Entnahmestelle mit der Frontblende in das Gehäuse schieben und

mit 2 Schrauben befestigen (Betriebsanzeige ist auf 12 Uhr Posi­tion)

• Versorgungssysteme: Entnahmestelle mit 2 Schrauben befestigen,

Ejektor in die Abluftleitung stecken

• Entnahmestelle, Ejektor und Rohranschlüssen mit den Anschlußlei-

tungen (Spiralschlauch, PA-Schlauch oder med. Schlauch) verbin­den

Inbetriebnahme

• Saugleistung mit der Ventilspindel (11 Uhr Position) mit Sechs-

kantschlüssel SW 2,5 einstellen

• Aufkleber am Druckring anbringen; auf Freigang der Betriebsan-

zeige achten!

• Anästhesiegas-Fortleistungssystem entsprechend DIN EN 737 Teil 2

prüfen

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

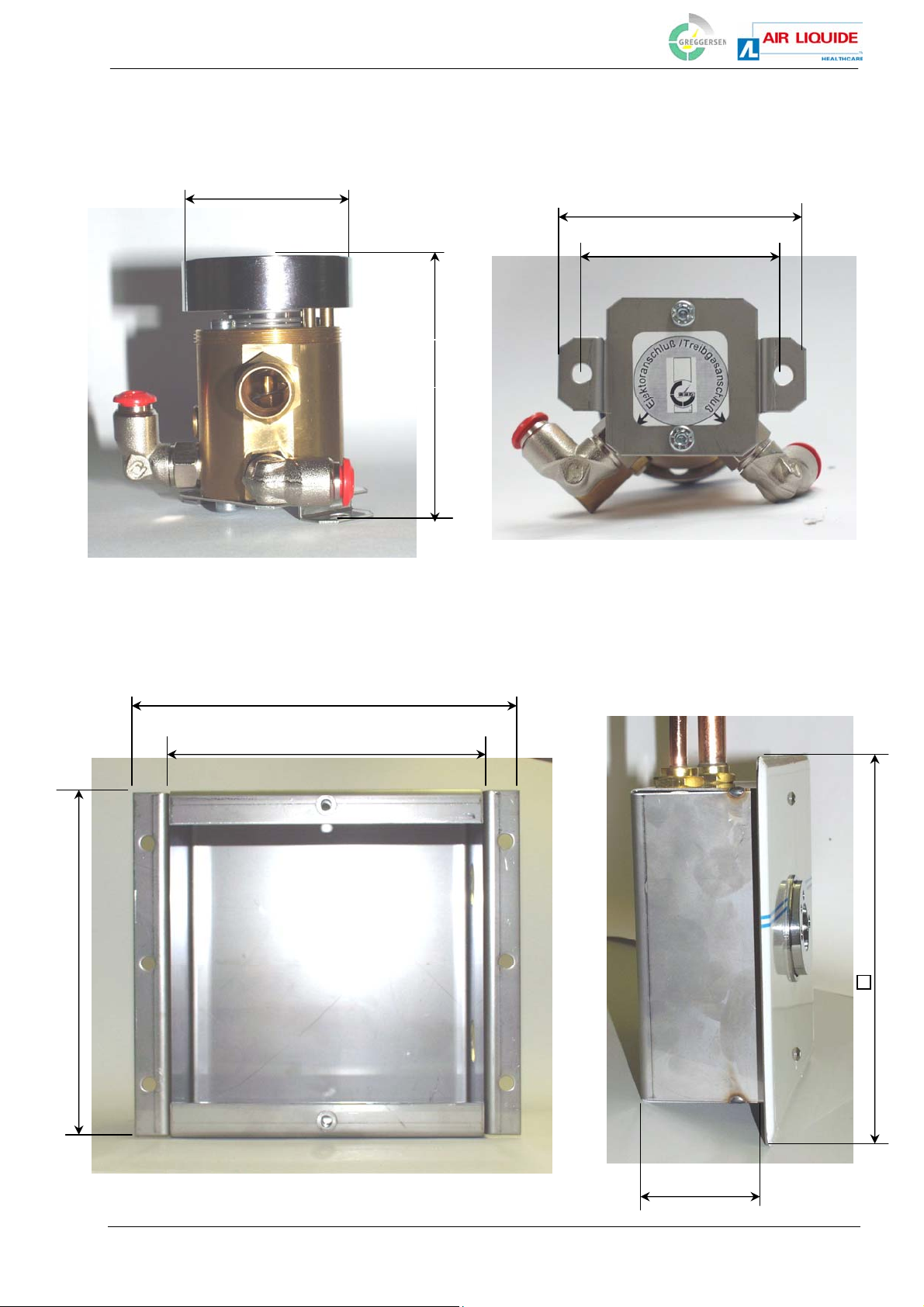

Einbaumaße Schienensystem

Ø48

71

64

52,5

Einbaumaße Unterputz/Hohlwand

160

130

145

175

64

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

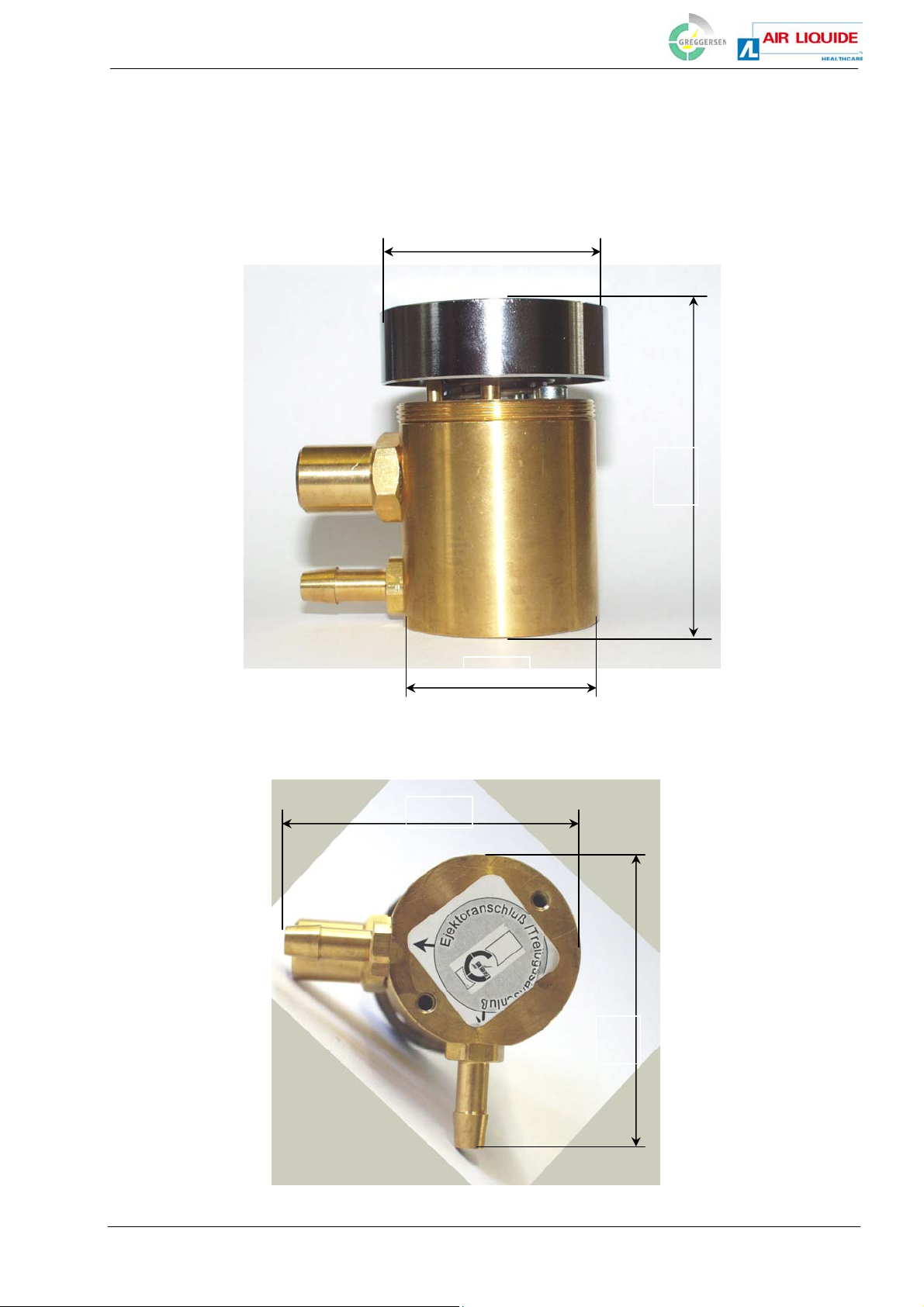

Einbaumaße DVE

Ø48

67

Ø42

68

68

AIR LIQUIDE AUSTRIA GmbH, Healthcare, A-2320 Schwechat, Sendnergasse 30
Tel. ++43/1/70109-0, Fax. ++43/1/70109-318, email: [e-mail], www.airliquide.at

Narkosegasabsaugung

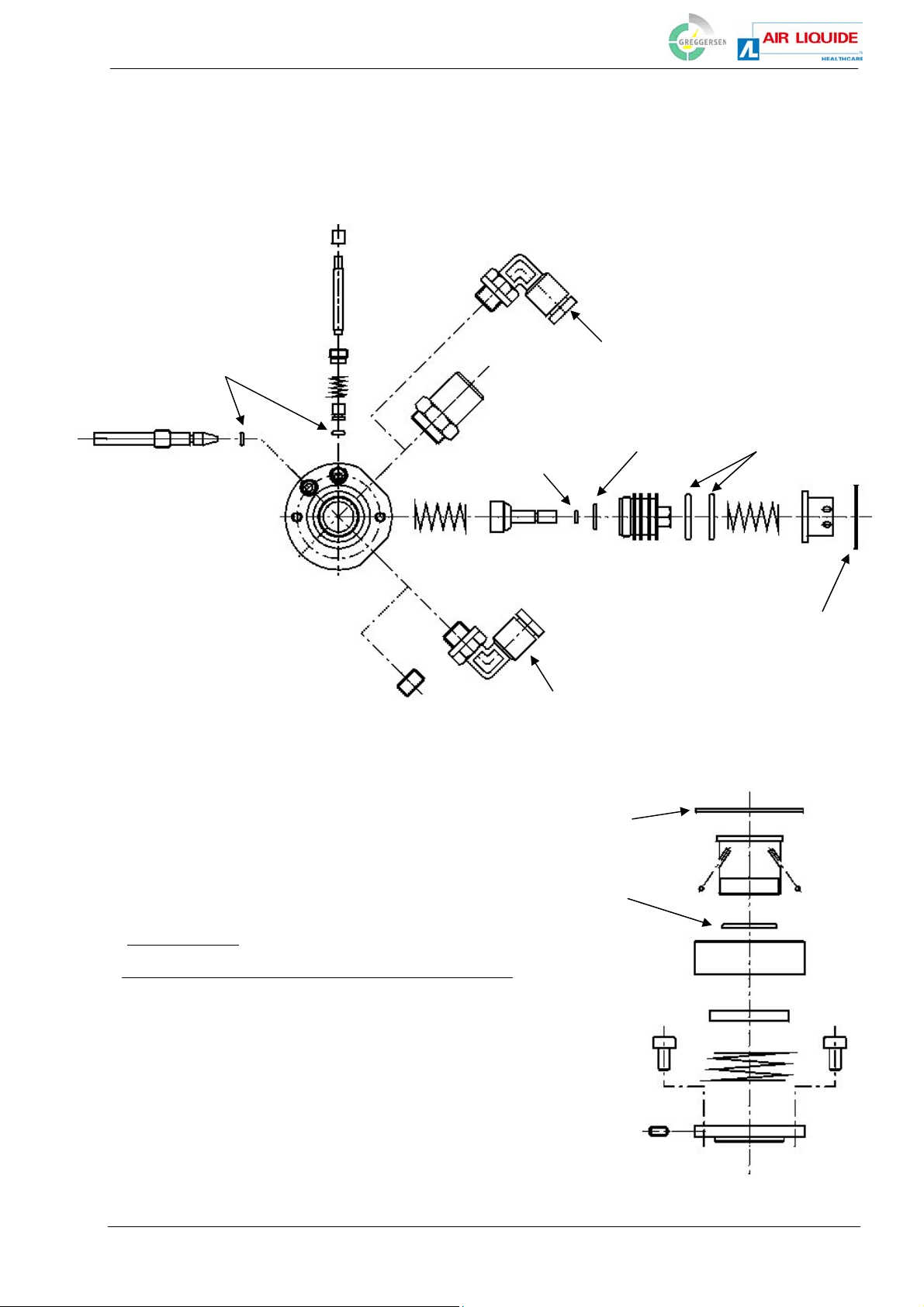

Ersatzteile

1

Ejektoranschluß 6 mm PA-Schlauch

alternativ 6 mm Schlauchtülle

3

1

Treibgasanschluß 6 mm PA-Schlauch

alternativ 6 mm Schlauchtülle

4

2

5

6

Ersatzteilliste

Pos. Anz. Nummer Bezeichnung
1 3 100.057 O-Ring 2,5 x 1,2

2 1 ------ Dichtscheibe 25 x 18 x 1
3 1 100.021 O-Ring 9,25 x 1,78
4 2 101.165 O-Ring 14 x 2
5 1 902.072 Label
6 1 ------ O-Ring 16,5 x 1
7 1 101.138 O-Ring 10 x 2,5 (für Ejektor)
