Betriebsanleitung für agria®-Einachsschlepper 3500
Motor Honda GX160
5600
Vor Inbetriebnahme Betriebsanleitung durchlesen
&
Betriebsanleitung Nr. 998 340 03.05
Page 2

Symbole, Fabrikschild

Bitte hier eintragen:
Maschinen-Art.Nr.:.......................
Ident-/Maschinen-Nr.:
..........................................................
Motor-Typ:...................................
Motor-Nr.:....................................
Kaufdatum:..................................
Fabrikschild siehe Seite 3, Bild A/7

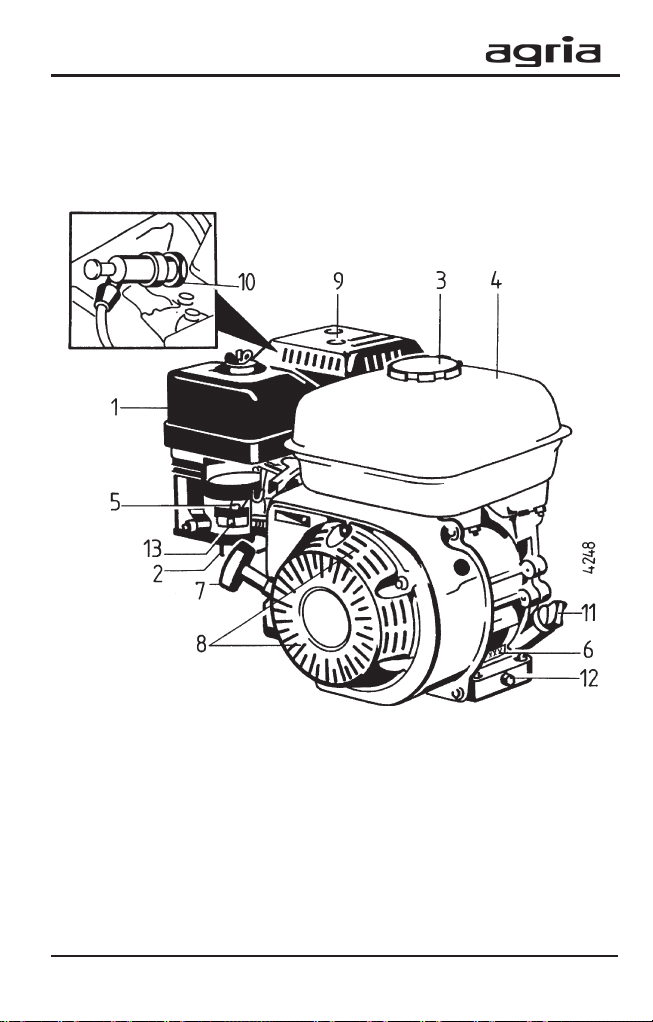

Motor-Typ und Motor-Nr. siehe Seite 46, Bild C/6
Geben Sie diese Daten bei jeder Er­satzteilbestellung an, um Fehler bei der Lieferung zu vermeiden.
Nur original agria-Ersatzteile verwenden!
Die techn. Angaben, Abbildungen und Maße in dieser Anleitung sind unverbindlich. Irgendwelche Ansprü­che können daraus nicht abgeleitet werden. Wir behalten uns vor, Ver­besserungen vorzunehmen, ohne diese Anleitung zu ändern.
Lieferumfang:
l
Betriebsanleitung
l
Einachsschlepper
- Basismaschine
- Lenkholm
l
Bordwerkzeugsatz
è - Serviceç= wenden Sie sich bitte an Ihre agria­Fachwerkstatt

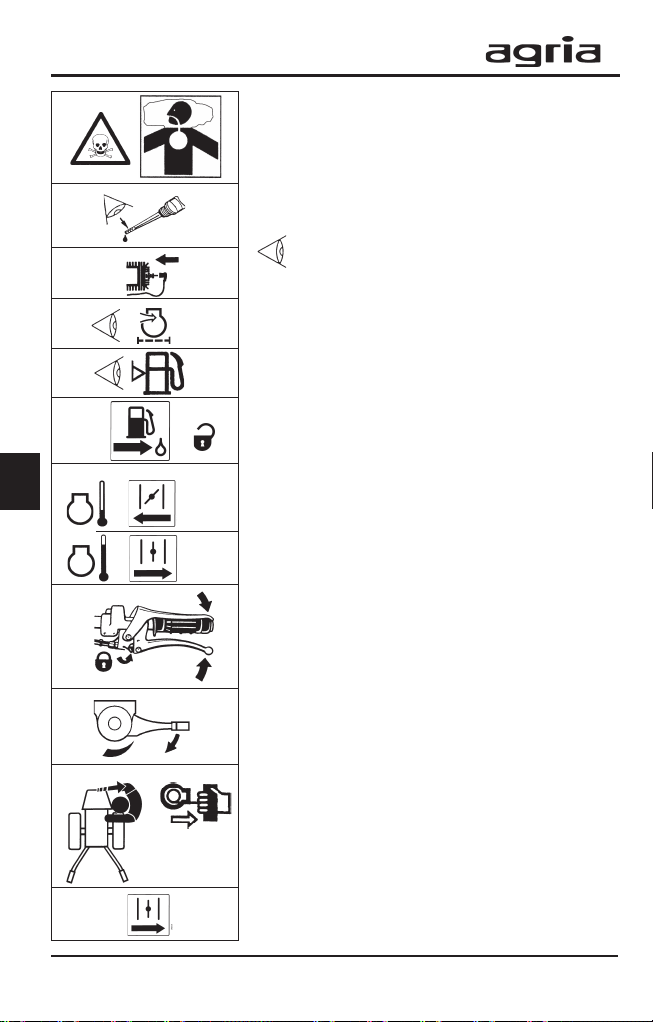

Symbole
Warnzeichen Hinweis auf Gefahrenstelle
wichtige Information
Kraftstoff
Motor Start
Motor Stopp
Motoröl
Motorölstand
Getriebeöl
Getriebeölstand
Choke
Luftfilter
Batterie-Ladekontrolle
schnell langsam
Differentialsperre Zapfwelle Hack-Frästrieb
geschlossen (verriegelt)
geöffnet (entriegelt)
2 Einachsschlepper 3500
Page 3

Bezeichnung der Teile

A
B
Einachsschlepper 3500 3
Page 4
Bezeichnung der Teile
Bild A
1 Kraftstoffbehälter 2 Kraftstoffbehälterdeckel 3 Holm-Wendehebel für Lenkholm-Seitenverstellung und -Schwenken 4 Unterholm 5 Lenker 6 Anhängemaul 7 Fabrikschild (rechts, in Fahrtrichtung) 8 Ölkontrollschraube (rechts, in Fahrtrichtung)
9 Rückfahr-Sperrhebel 10 Riegelhebel für Geräteanschluss 11 Geräteanschluss mit integrierter Zapfwelle 12 Motorschutzbügel 13 Motor 14 Fahrgetriebe-Öleinfüllöffnung 15 Getriebeöl-Ablassschraube 16 Radwelle
Bild B
1 Sicherheitsschalthebel
2 Rasthebel für Lenkholm-Höhenverstellung
3 Drehzahlregulierhebel
4 Handhebel für Motorkupplung
5 Sperrbügel für Motorkupplung
6 Schaltstange Vorwärts-Rückwärts = bei Heckgeräteanbau
(Schaltstange für Zapfwelle) = bei Frontgeräteanbau
7 Schaltstange für Zapfwelle = bei Heckgeräteanbau
(Schaltstange Vorwärts-Rückwärts)= bei Frontgeräteanbau
4 Einachsschlepper 3500
Page 5

Stichwortverzeichnis

Lieferumfang..................................... 2
Empfehlungen
Schmierstoffe.................................... 6
Wartung und Instandsetzung ........... 6
Kraftstoff ........................................... 6
Montagehinweis ....................... 7
Bezeichnung der Teile
............................................. 3, 46
1. Sicherheitstechnische
Hinweise ..............................8-14
2. Technische Angaben
Abmessungen ................................. 15
Maschine......................................... 16
Geräuschwert ................................. 16
Schwingbeschleunigungswert ........ 16
Motor............................................... 17
Hangtauglichkeit ............................. 17
3. Geräte- und Bedienelemente
Motor............................................... 18
Sicherheitsschaltung ...................... 19
Kupplung......................................... 19
Getriebe .......................................... 20
Zapfwellenantrieb ........................... 20
Rückfahrsperre ............................... 20
Lenkholm ........................................ 21
Triebräder........................................ 23
Schneeketten.................................. 23
An- und Abbau der Anbaugeräte.... 24
4. Inbetriebnahme und Bedienung
Erstinbetriebnahme ........................ 27
Starten des Motors ......................... 28
Abstellen des Motors ...................... 29
Arbeiten .......................................... 30
Gefahrenbereich ............................. 31
5. Wartung und Pflege
Motor............................................... 32
Getriebe .......................................... 33

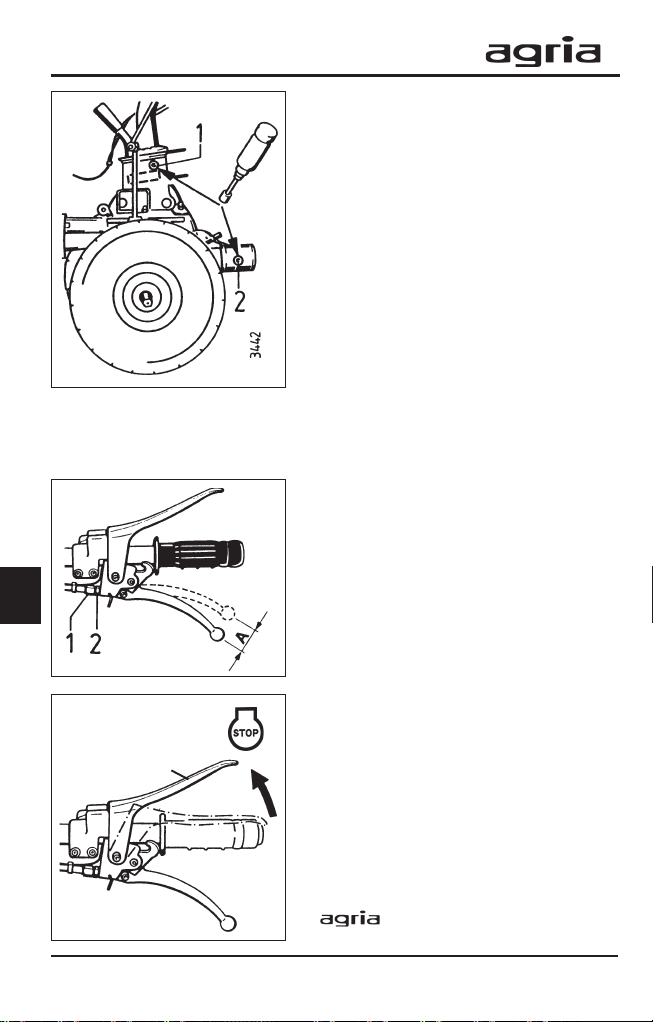

Einstellung an den Handhebeln ..... 34
Allgemein ........................................ 35
Einlagerung................................ 36-37
6. Störungssuche und ihre
Abhilfe ................................ 38-39
Lacke, Verschleißteile ........... 40

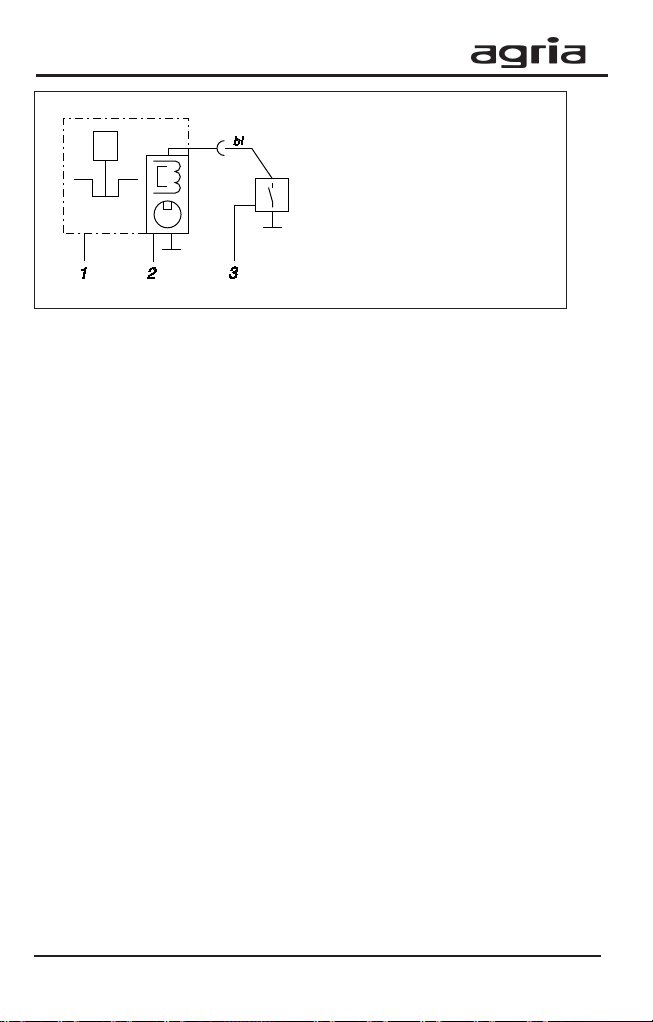

Elektro-Schaltplan ................. 41
Kontroll- und
Wartungsübersicht ................ 44

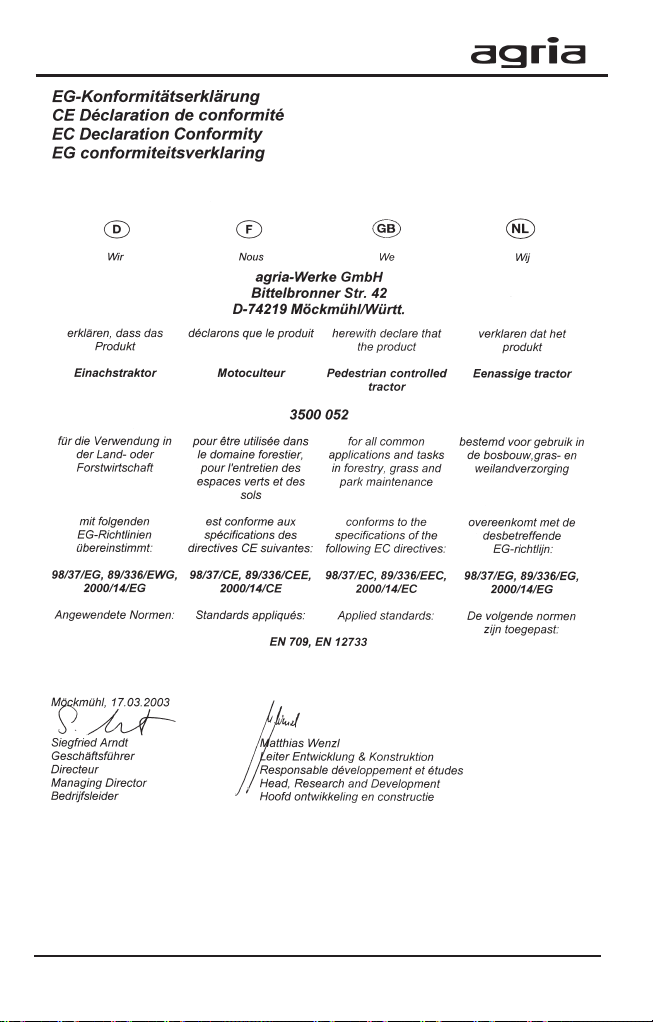

Konformitätserklärung .......... 47
Aufklappseiten beachten!
Abb. A und B ............................ 3
Abb. C...................................... 46
1
2
3
4
5
6
Einachsschlepper 3500 5
Page 6

Empfehlungen

Schmierstoffe und Korrosionsschutzmittel:
Für Motor und Getriebe verwenden Sie die vorgeschriebenen Schmierstoffe (siehe "Technische Angaben").
Für "offene" Schmierstellen bzw . Nippel­schmierstellen empfehlen wir Bio- Schmieröl bzw. Bio-Schmierfett zu verwenden (nach Angaben in der Be­triebsanleitung).
Für Konservierung von Maschinen und Geräten empfehlen wir Bio- Korrosionsschutzöl zu verwenden (nicht verwenden für lackierte Außen­verkleidungen). Kann mit Pinsel oder Sprühgerät aufgetragen werden.
Bio-Schmiermittel und Bio­Korrosionsschutzmittel sind umwelt­schonend, weil sie biologisch schnell abbaubar sind.
Mit dem Einsatz von Bio-Schmiermittel und Bio-Korrosionsschutzöl handeln Sie ökologisch richtig, schützen die Umwelt, fördern die Gesunderhaltung von Men­schen, Tieren und Pflanzen.
Kraftstoff:
Der 4-Takt-Motor kann problemlos mit handelsüblichem bleifreiem Normal-
und Superbenzin sowie verbleitem Superbenzin betrieben werden.
Dem Benzin kein Öl beimischen.
Wenn der Umwelt zuliebe bleifreies Ben­zin verwendet wird, ist bei Motoren, die länger als 30 Tage stillgelegt werden sol­len, der Kraftstoff vollständig abzulas­sen, um harzige Rückstände im Verga­ser, Kraftstoff-Filter und T ank zu v ermei­den, oder dem Kraftstoff ein Kraftstoff­stabilisator beizumischen.
Siehe hierzu Abschnitt "Motor konser­vieren".
Wartung und Instandsetzung:
Ihre agria-Fachwerkstatt hat geschulte Mechaniker, die eine f achgemäße War­tung und Instandsetzung durchführen.
Größere Wartungsarbeiten und Instand­setzungen sollten Sie nur dann selbst vornehmen, wenn Sie über die entspre­chenden Werkzeuge und Kenntnisse von Maschinen und Verbrennungsmo­toren verfügen.
Nicht mit einem harten Gegenstand oder Metallwerkzeug gegen das Schwungrad klopfen, es könnte Risse bekommen und während des Betriebes zersplittern und Verletzungen oder Schäden ver ursa­chen. Zum Abziehen des Schwungr ades nur geeignetes Werkzeug verwenden.
6 Einachsschlepper 3500
Page 7

Montagehinweis

Bowdenzüge
Lenkholm
Lenkturm
Gewindestift und Sechskantmutter
Schaltstangen montieren
kontern
Kartondeckel oben öffnen.
Karton an den Ecken aufschneiden und die Kartonwände nach unten klappen.

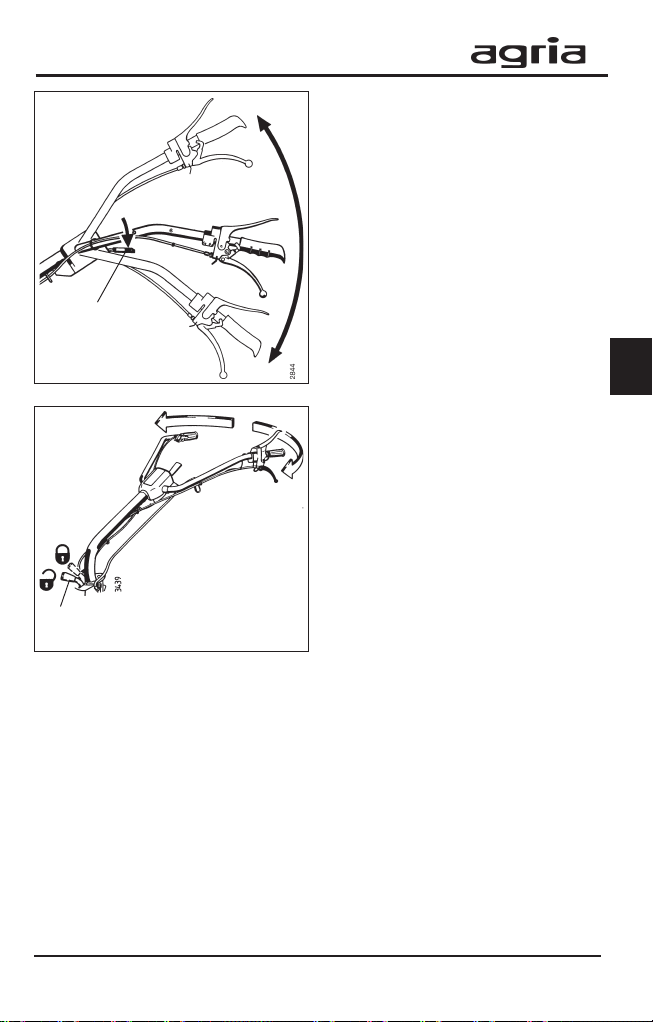

Lenkholm montieren:
Gewindestift und Sechskantmutter (Kon­termutter) soweit herausdrehen, bis der Lenkholm in den Lenkturm eingesetzt werden kann.
Lenkholm in den Lenkturm einsetzen
- auf Holmwende-Arretierung achten.
l
Die Bowdenzüge müssen in Fahrt­richtung auf der rechten Seite verlegt sein.
Gewindestift soweit eindrehen, bis
leichter Widerstand spürbar ist - dann Gewindestift um eine 1/4-Umdrehung zurückdrehen und mit der Sechskant­mutter kontern.
l
Lenkholm muss sich leicht schwen­ken lassen.
Schaltstangen montieren, hierzu die
Schaltstangen für Gang- und Zapf­schaltung in die Gelenkstücke an die getriebeseitigen Schalthebeln einführen
und mit Federsplinte sichern.

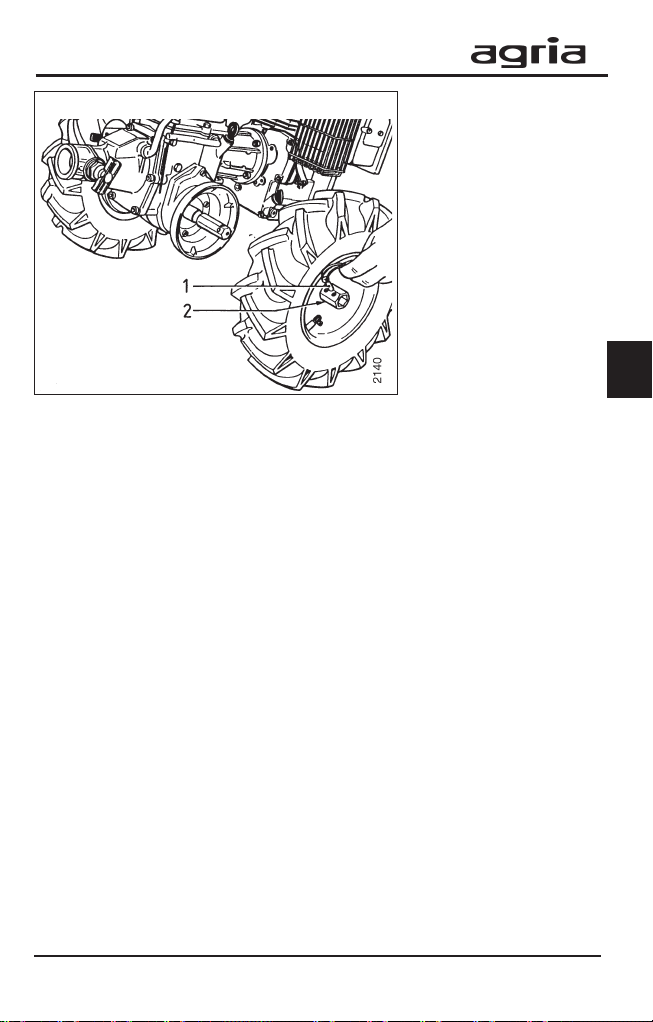

Triebräder montieren:
Triebräder 3.50-6 auf die Sechskant­Radwellen aufschieben, so dass das pfeilförmige Reifenprofil in Fahrtrichtung zeigt, Klappstecker durch Radnaben und Wellen-Bohrung steck en und Klapp­feder umklappen
23
Maßnahmen für Erstinbetriebnahme
durchführen.
28
Einachsschlepper 3500 7
Page 8

1. Sicherheitstechnische Hinweise

Vor Inbetriebnahme die Betriebsanlei­tung durchlesen und beachten:
1
Warnschild
In dieser Betriebsanleitung haben wir alle Stellen, die Ihre Sicherheit betref­fen, mit diesem Zeichen versehen. Ge­ben Sie alle Sicherheitsanweisungen auch an andere Benutzer weiter.
Bestimmungsgemäße Verwendung
Der Einachsschlepper sowie die vom Hersteller freigegebenen Anbaugeräte sind für den üblichen Einsatz und Ar­beiten in der Land- und Forstwirtschaft, wie zum Beispiel Bodenbearbeitung, Gras- und Wiesenmähen, gebaut; hier­zu gehören auch Winterdienst und Keh­ren (bestimmungsgemäßer Gebrauch).
Jeder darüber hinausgehende Ge­brauch gilt als nicht bestimmungsge­mäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer.
Zur bestimmungsgemäßen V erwendung gehört auch die Einhaltung der vom Her­steller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbe­dingungen.
Eigenmächtige Veränderungen an dem Einachsschlepper schließen eine Haf­tung des Herstellers für daraus resultie­rende Schäden aus.
Allgemeine Sicherheits­und Unfallverhütungs­Vorschriften
Grundregel:
Die einschlägigen Unfallverhütungs-V or­schriften sowie die sonstigen allgemein anerkannten sicherheitstechnischen, ar­beitsmedizinischen und straßenver­kehrsrechtlichen Regeln sind einzuhal­ten.
Bei Benutzung öffentlicher V erkehrs w e­ge gilt die Straßenverkehrsordnung in ihrer jeweiligen neuesten Fassung.
Vor jeder Inbetriebnahme den Einachs­schlepper auf V erkehrs- und Betriebssi­cherheit überprüfen!
Der Einachsschlepper darf nur von P er­sonen genutzt, gewartet und instandge­setzt werden, die hiermit vertraut und über die Gefahren unterrichtet sind.
Jugendliche unter 16 Jahren dürfen den Einachsschlepper nicht bedienen!
Nur bei guten Licht- und Sichtverhält­nissen arbeiten.
Die Bekleidung des Bedieners soll eng anliegen. Locker getragene Kleidung vermeiden. Festes Schuhwerk tragen!
Die angebrachten Warn- und Hinweis­schilder geben wichtige Hinweise für den gefahrlosen Betrieb; die Beachtung dient Ihrer Sicherheit!
Zum Transport auf Kraftfahrzeugen oder Anhängern außerhalb der zu bearbei­tenden Fläche ist der Motor abzu­schalten.
8 Einachsschlepper 3500
Page 9
1. Sicherheitstechnische Hinweise
Vorsicht bei drehenden Werkzeugen ­Sicherheitsabstand!
Vorsicht bei nachlaufenden Werkzeu­gen. Vor Arbeiten an diesen abwarten, bis sie ganz stillstehen!
An fremdkraftbetätigten Teilen befinden sich Quetsch- und Scherstellen!
Das Mitfahren während der Arbeit auf dem Arbeitsgerät ist nicht gestattet.
Fahrverhalten, Lenk- und ggf. Brems­fähigkeit sowie Kippverhalten werden durch angebaute oder angehängte Ge­räte und Beladung beeinflusst. Daher auf ausreichende Lenk- und ggf. Brems­fähigkeit achten. Die Arbeitsgeschwin­digkeit den jeweiligen Verhältnissen an­passen.
Einstellung des Drehzahlreglers des Motors nicht verstellen. Eine hohe Dreh­zahl erhöht die Unfallgefahr.

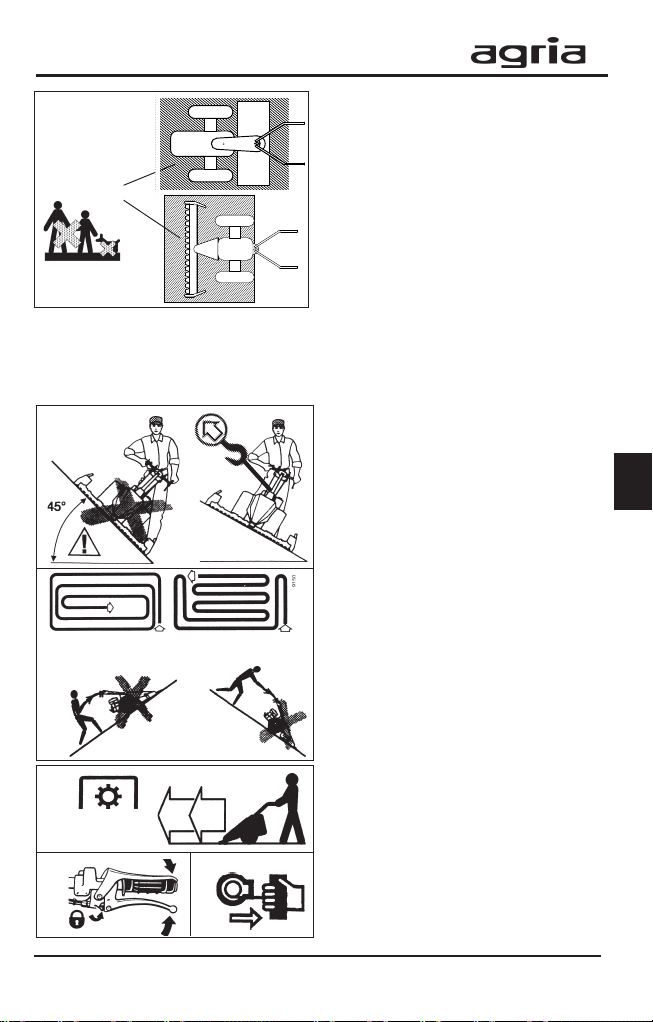

Arbeits- und Gefahrenbereich
Der Benutzer ist gegenüber Dritten im Arbeitsbereich verantwortlich.
Der Aufenthalt im Gefahrenbereich des Einachsschleppers ist verboten.
Vor dem Starten und Anf ahren den Nah­bereich kontrollieren. Achten Sie v or al­lem auf Kinder und Tiere!
Vor Arbeitsbeginn sind Fremdkörper von der zu bearbeitenden Fläche zu entfer­nen. Bei der Arbeit auf weitere Fremd­körper achten und diese rechtzeitig be­seitigen.
Bei Arbeiten in eingefassten Flächen muss der Sicherheitsabstand zur Um­randung eingehalten werden, um das Werkzeug nicht zu beschädigen.
Bedienung und Schutzeinrichtungen
V or Arbeitsbeginn
Machen Sie sich mit den Einrichtungen und Bedienelementen sowie deren Funktion vertraut. Lernen Sie vor allem, wie der Motor im Notfall schnell und si­cher abgestellt wird!
Sicherstellen, dass alle Schutzvorrich­tungen angebracht und in Schutzstel­lung sind!
Bei abgebautem Anbaugerät muss die Zapfwelle mit der Schutzkappe abge­deckt sein.
Zum Starten
Motor nicht in geschlossenen Räumen starten, die Abgase enthalten Kohlen­monoxyd, das eingeatmet sehr giftig wirkt!
Vor dem Starten des Motors sind alle Bedienelemente in Neutralstellung oder Leerlaufstellung zu schalten.
Zum Starten des Motors nicht vor den Einachsschlepper und das Anbaugerät treten.
Keine Starthilfe-Flüssigkeiten bei der Benutzung von elektrischer Starthilfe (Starthilfekabel) verwenden. Es besteht dabei Explosionsgefahr!
Betrieb
Während des Arbeitens den Bediener­platz am Führungsholm niemals verlas­sen!
Bedienungsholme nie während der Ar­beit verstellen - Unfallgefahr!
1
1
Einachsschlepper 3500 9
Page 10
1. Sicherheitstechnische Hinweise
Bei allen Arbeiten mit dem Einachs­schlepper, insbesondere beim W enden, muss der Maschinenführer den ihm
1
durch die Holme gewiesenen Abstand vom Gerät einhalten!
Das Mitfahren während der Arbeit und der Transportfahrt auf dem Arbeitsgerät ist nicht gestattet.
Bei evtl. auftretenden V erstopfungen am Anbaugerät ist der Motor abzustellen und das Anbaugerät mit einem geeig­neten Hilfsmittel zu säubern!
Bei Beschädigung des Einachs­schleppers oder des Anbaugerätes den Motor sofort abstellen und Schaden be­heben lassen!
Bei Funktionsstörungen an der Lenkung den Einachsschlepper sofort anhalten und abstellen. Störung umgehend be­seitigen lassen.
Besteht in hängigem Gelände die Ge­fahr des Abrutschens, so ist der Ein­achsschlepper von einer Begleitperson mit einer Stange oder einem Seil zu halten. Die Begleitperson muss sich oberhalb des Fahrzeuges in ausreichen­dem Abstand von den Arbeitswerk­zeugen befinden!
Möglichst immer quer zum Hang arbei­ten!
Arbeitsende
Einachsschlepper niemals unbeaufsich­tigt lassen, solange der Motor läuft.
Vor dem Verlassen des Einachs­schleppers den Motor abstellen. Danach Kraftstoffhähne schließen.
Einachsschlepper gegen unbefugtes Benutzen sichern. Bei Ausführ ung mit Zündschlüssel diesen abziehen, anson­sten Zündkerzenstecker abziehen.
Anbaugeräte
Anbaugeräte nur bei abgestelltem Mo­tor und ausgeschaltetem Geräteantrieb anbauen.
Beim Auswechseln von Anbaugeräten und Teilen davon geeignetes W erkzeug benutzen und Handschuhe tragen.
Beim An- und Abbauen die Stützein­richtungen in die jeweilige Stellung brin­gen und auf Standsicherheit achten.
Einachsschlepper und Anbaugeräte ge­gen Wegrollen sichern (Feststellbrem­se, Unterlegkeile).
Beim Ankuppeln von Anbaugeräten be­steht V erletzungsgefahr . Besondere V or­sicht ist notwendig.
Anbaugeräte vorschriftsmäßig ankup­peln und nur an den vorgeschriebenen Vorrichtungen befestigen.
Einachsschlepper mit Anbaugerät beim Verlassen gegen unbefugtes Benutzen und Wegrollen sichern. Ggf. Transpor t­bzw. Sicherheitseinrichtung anbauen und in Schutzstellung bringen.
Hackeinrichtung
Die Schutzdächer sind für die Arbeits­tiefe zum Hacken so einzustellen, dass nur die in das Erdreich eindringenden Teile der Hackwerkzeuge nicht abge­deckt sind.
Beim Hacken ist auf korrekte Einstellung des Hacksporns zu achten.
10 Einachsschlepper 3500
Page 11
1. Sicherheitstechnische Hinweise
Mäheinrichtung
Bei unsachgemäßer Handhabung bilden die scharfen Schneiden der Mähbalken ein erhebliches Verletzungsrisiko! Des­halb sind die Messerschutzleisten nur zum Mähen abzunehmen und nach Be­endigung der Mäharbeit sofort wieder anzubringen.
Zum Transport und Aufbewahren unbe­dingt die Messerschutzleisten auf­stecken und bei den Fingerbalken zu­sätzlich die Spannfedern einhaken.
Den abmontierten Mähbalken nicht ohne Schutzleisten transportieren.
Bevor der Mähbalk en an- und abgebaut wird, unbedingt alle Schneiden durch die Schutzleiste sichern.
Zum Wechseln des Mähmessers, so wie Lösen und Befestigen des Messermit­nehmers darauf achten, dass die Schraubbewegung von den Schneid­kanten wegführt.
Zum Schleifen der Mähmesser sind Schutzbrille und Schutzhandschuhe zu tragen.
Anhänger
Max. zulässige Stützlast der Anhänge­kupplung, Zugpendel oder Hitch beach­ten!
Bei Deichselanhängung ist auf genü­gend Beweglichkeit am Anhängepunkt zu achten.
Zulässige Achslasten, Anhängelasten und Gesamtgewichte beachten.
Vor jeder Fahrt Funktion der Bremse und ihre Wirkung sowie die Beleuchtungsein­richtung prüfen.
Die Bremssysteme sind regelmäßig ei­ner gründlichen Prüfung zu unterziehen!
Einstell- und Reparaturarbeiten an der Bremsanlage dürfen nur von F achwerk­stätten oder anerkannten Brems­diensten vorgenommen wenden.
Bei allen Fahrten mit Anhänger muss Einzelradbremsung ausgeschlossen sein!
Bei Ausf. mit Einzelradschaltung darf die beidseitige Einzelradschaltung nicht be­tätigt werden -Einzelradschaltung muss gesperrt sein!
Bei Ausf. mit Differential, die Diff erential­sperre nicht in Kurven benutzen.
Ein Beifahrer darf auf dem Anhänger nur befördert werden, wenn ein ordnungs­gemäßer Beifahrersitz vorhanden ist.
Darüberhinaus ist die Mitnahme von Personen nicht zulässig.
Vor Bergabfahr ten rechtzeitig zurück­schalten. Im Gefälle niemals auskuppeln und schalten!
Gewichte
Gewichte immer vorschriftsmäßig an den dafür vorgesehenen Befestigungs­punkten anbringen.
1
1
Einachsschlepper 3500 11
Page 12
1. Sicherheitstechnische Hinweise
Wartung
Keine Wartungs- und Reinigungs­arbeiten bei laufendem Motor vorneh-
1
men. Bei Arbeiten am Motor grundsätzlich zu-
sätzlich den Zündkerzenstecker abzie­hen (nur bei Benzinmotoren).
Unterliegen Schutzeinrichtungen und Arbeitswerkzeuge einem V erschleiß, so sind diese regelmäßig zu kontrollieren und ggf. auszutauschen!
Beschädigte Schneidwerkzeuge sind auszutauschen!
Beim Auswechseln von Schneid­werkzeug geeignetes Werkzeug und Schutzhandschuhe benutzen.
Reparaturarbeiten wie Schweißen, Schleifen, Bohren usw. dürfen nicht an tragenden, sicherheitstechnischen Tei­len (z.B. Anhängevorrichtungen usw.) durchgeführt werden!
Zur Vermeidung von Brandgefahr den Einachsschlepper und die Anbaugerä­te sauber halten.
Muttern und Schrauben regelmäßig auf festen Sitz prüfen und ggf. nachziehen.
Nach Wartungs-und Reinigungsarbeiten die Schutzvorrichtungen unbedingt wie­der anbauen und in Schutzstellung brin­gen!
Nur original agria-Ersatzteile verwen­den. Bei anderen handelsüblichen Er­satzteilen müssen diese qualitativ gleichwertig sein und den von der Fir­ma agria festgelegten technischen An­forderungen entsprechen.
Aufbewahrung
Die Aufbewahrung des Einachs­schleppers in Räumen mit offener Hei­zung ist verboten.
Einachsschlepper auch nicht in ge­schlossenen Räumen abstellen, wenn noch Kraftstoff im Kraftstoffbehälter ist. Benzindämpfe sind eine Gefahrenquel­le.
Motor , Kraftstoff und Öl
Motor nicht in einem geschlossenen Raum laufen lassen. Es besteht hohe Vergiftungsgefahr! Deshalb auch be­schädigte Auspuffrohre sofort erneuern.
Beim Umgang mit Kraftstoff ist Vorsicht geboten. Es besteht erhöhte Brandge­fahr. Niemals in der Nähe von offenen Flammen, zündfähigen Funken oder heißen Motorteilen Kraftstoff nachfüllen. Kraftstoff nicht in geschlossenen Räu­men nachfüllen. Beim Auftanken nicht rauchen!
Auftanken nur bei abgestelltem und ab­gekühltem Motor.
Kraftstoff nicht verschütten, verwenden Sie geeignete Einfüllhilfe.
Haben Sie trotzdem Kraftstoff verschüt­tet, schieben Sie den Einachsschlepper von dieser Stelle weg, bevor Sie ihn star­ten.
Auf vorgeschriebene Qualität des Kraft­stoffes achten.
Kraftstoff nur in genehmigten Behältern lagern.
12 Einachsschlepper 3500
Page 13
1. Sicherheitstechnische Hinweise
Unter hohem Druck stehende austreten­de Flüssigkeiten, wie z.B. Kraftstoff kön­nen durch die Haut eindringen und schwere V erletzungen verursachen. So­fort den Arzt aufsuchen.
Korrosionsschutz- und Stabilisator­flüssigkeiten außer Reichweite von Kin­dern aufbewahren, bei Übelkeit und Er­brechen bitte sofort einen Arzt aufsu­chen, bei Kontakt mit den Augen sofort gründlich ausspülen, das Einatmen der Dämpfe vermeiden.
Packungsbeilage lesen und beachten! Aufgebrauchte, scheinbar leere Druck-
dosen (Starthilfe usw.) v or dem Wegwer­fen an einer gelüfteten, von Funken und Flammen abgelegene Stelle vollständig entleeren, oder ggf. zum Sondermüll ge­ben.
Vorsicht bei Ablassen von heißem Öl, es besteht Verbrennungsgefahr.
Auf vorgeschriebene Qualität des Öls achten. Nur in genehmigten Behältern lagern.
Öle, Kraftstoff, Fette und Filter getrennt und ordnungsgemäß entsorgen.
Reifen und Reifenluftdruck
Bei Arbeiten an den Rädern ist darauf zu achten, dass der Einachsschlepper sicher abgestellt und gegen Wegrollen gesichert ist.
Reparaturarbeiten an den Reifen dür­fen nur von Fachkräften und mit geeig­neten Montagewerkzeugen durchge­führt werden.
Reifenluftdruck regelmäßig kontrollieren. Bei zu hohem Luftdruck besteht Explo­sionsgefahr.
Bei Ballastierung entsprechenden Reifenluftdruck beachten.
Antriebsräder-Befestigungsschrauben bzw. Muttern jeweils bei Servicearbeiten nachziehen bzw. Anzugsmomente über­prüfen.
Elektrische Anlage und Batterie
Bei Arbeiten an der elektrischen Anla­ge ist grundsätzlich die Batterie (Minus­pol) abzuklemmen (falls vorhanden!).
Auf richtiges Anschließen achten - zu­erst Pluspol und dann Minuspol! Beim Abklemmen umgekehrte Reihenfolge!
Vorsicht mit Batteriegasen - explosiv! Funkenbildung und offene Flammen in
der Nähe von Batterien vermeiden. Kunststoffabdeckung (falls vorhanden)
beim Nachladen von Batterien entfer­nen, damit Ansammlung hochexplosiver Gase vermieden wird!
Vorsicht beim Umgang mit Batteriesäure
- ätzend! Nur vorgeschriebene Sicherungen ver-
wenden. Bei Verwendung zu starker Si­cherungen wird die elektrische Anlage zerstört - Brandgefahr!
Pluspol immer mit vorgesehener Abdek­kung oder Klemmschutzkappe verse­hen.
Träger von Herzschrittmachern dürfen bei laufendem Motor die stromführen­den Teile der Zündanlage nicht berüh­ren!
1
1
Einachsschlepper 3500 13
Page 14
1. Sicherheitstechnische Hinweise
Beschreibung der Warnzeichen
1
Vor Reinigungs-, Wartungs- und Repa­raturarbeiten Motor abstellen und Kerzenstecker abziehen.
Bei laufendem Motor ausreichend Ab­stand vom Bereich der Hackwerkzeuge bzw. des Mähwerkzeuges halten!
Nicht ohne Schutzvorrichtungen arbeiten! Vor dem Starten die Schutz­vorrichtungen in Schutzstellung bringen.
Keine sich bewegenden Maschinentei­le berühren. Abwarten, bis sie voll zum Stillstand gekommen sind.
Bei laufendem Motor Abstand halten.
Beschreibung der Gebotszeichen
Beim Arbeiten mit der Maschi­ne sind individuelle Gehör­schutzmittel zu benutzen.
Schutzhandschuhe benutzen.
Festes Schuhwerk tragen.
Bei laufendem Motor ausreichend Ab­stand vom Mähmesser halten!
14 Einachsschlepper 3500
Page 15

2. Technische Angaben

Maß
A 390-490 A
1
1170 B 3.50-6 265-300 C 800-1000 C
1
760-1010 D 1420 D
1
1715 E 790 E
1
470 F 500 F
1
755
Einachsschlepper
Maschinenabmessungen: [mm]
2269
9141
2
2
Bereifung:
............................. 3.50-6 (Ackerprofil)
Reifenluftdruck:........................ 1,2 bar
Spurweite: [mm]
3.50-6................................... 265 - 300
Hinweis: die gewünschte Spurweite kann durch Verschieben der Triebräder auf der Radwelle individuell eingestellt werden.
Einachsschlepper 3500 15
Page 16
2. Technische Angaben
Fahrgeschwindigkeiten: [km/h]
Heckanbau Frontanbau
Bereifung
3.50-6 vorwärts 1,5 2,7
3.50-6 rückwärts 2,7 1,5
Kupplung: ............... Doppelscheiben-
Trockenkupplung
Getriebe:
..................... Zahnrad-Schaltgetriebe,
1 Vorwärts- und 1 Rückwärtsgang,
2
Getriebeöl: .. Einfüllmenge ca. 1,3 Ltr.
Getriebeöl SAE 90 - API - GL5
(z.B. BP Energear Hypo)
Zapfwelle: ........................... 920 min
bei Motordrehzahl 3600 min
gangunabhängig
(integriert im Anschlussflansch)
Drehrichtung: rechtsdrehend
(Uhrzeigersinn) auf Zapfwelle
gesehen, bei Vorwär ts- und
Rückwärtsfahrt gleichbleibend
Zahnnabenprofil Ø 17 mm
Geräteanschluss:............... Ø 45 mm
Lenkholm:...................... werkzeuglos
höhen- und seitenverstellbar,
um 180° schw enkbar für Frontgeräteanbau
Schwingbeschleunigungswerte:
Ausf. Einachstraktor mit Fräse nach EN 709 und EN 1033
am Lenkerhandgriff:.... ahw = <2,5 m/s
Ausf. Motormäher nach EN 12733 und EN 1033
am Lenkerhandgriff:.... ahw = 24,3 m/s
Geräuschwerte:
Ausf. Einachstraktor mit Fräse nach EN 709 und EN 1553
Geräuschpegel: ............ Lp = 81 dB(A)
(am Ohr der Bedienperson)
-1
-1
Ausf. Motormäher nach EN 12733 und EN 1553
Geräuschpegel: ......... Lp = 88,9 dB(A)
(am Ohr der Bedienperson) Schallleistungspegel:LW = 102,5 dB(A)
2
2
Gewichte:
Leergewicht: mit Triebräder .... 50,2 kg
(ohne Anbaugerät)
zul. Gesamtgewicht: ................ 150 kg
zul. Stützlast auf Anhängekupplung:
................................................... 55 kg
16 Einachsschlepper 3500
Page 17
2. Technische Angaben
Motor
Motorenfabrikat:......................Honda
Typ:...........................GX160 K1 QPU
Bauart:
Gebläse-Luftgekühlter Einzylinder­4-Takt OHV Benzinmotor
Bohrung: ................................. 68 mm
Hub: ......................................... 45 mm
Hubraum: ..............................163 ccm
Verdic htung:............................ 8,5 : 1
Leistung: ......... 4,0 kW bei 3600 min
Drehmoment max.
.......................10,8 Nm bei 2500 min
Zündkerze: ..................... BOSCH WR
.................................... NGK BPR6 ES
Elektrodenabstand:.......... 0,7- 0,8 mm
Zündung: ...........................................
Elektronik-Magnetzündung, kontakt­los, Zündzeitpunkt fest eingestellt, funkfernentstört nach VDE 0879
Inhalt des
Kraftstoffbehälters:................ 3,6 Ltr.
Kraftstoff:.... handelsübliches Benzin,
Oktanzahl mind. 85 ROZ;
siehe Kraftstoffempfehlung
Luftfilter: ......... Trocken-Filterelement
mit Schaumstoff-Vorfilter
Vergaser:............... Drosselklappentyp
Gemischregulierschraube: ..............
. Grundeinstellung ca. 2 1/8 Umdr. auf
Nenndrehzahl: ................. 3600 min
Obere Leerlastdrehzahl: 3850 min
-1
Leerlaufdrehzahl: . 1250 - 1600 min
-1
Motoröl:....... Einfüllmenge ca. 0,6 Ltr.
.............Mehrbereichsöl SAE 10 W-40
.......... Güteklasse SG, SF oder höher
Hangtauglichkeit: ......... < 20° (44%)
(bei Motor-Ölstand "max." = obere Füllstandsmarke).
2
2
-1
-1
-1
Ventilspiel (bei kaltem Motor):
Einlass ....................... 0,15 ± 0,02 mm
Auslass ...................... 0,20 ± 0,02 mm
Starteinrichtung: ...............................
.......................... Reversierleichtstarter
................................mit mechanischer
............... Dekompressionsvorrichtung
Einachsschlepper 3500 17
Page 18

3. Geräte- und Bedienelemente

Der Einachsschlepper agria T yp 3500 ist ein Grund-Motorgerät und wird immer mit einem Anbaugerät eingesetzt. Da­durch eignet er sich für den üblichen Ein­satz und Arbeiten in der Land- und Forst­wirtschaft, wie zum Beispiel Bodenbe­arbeitung, Gras- und Wiesenmähen, gebaut. Hierzu gehören auch Winter­dienst und Kehren.
Als Anbaugeräte stehen zur Verfügung:
• Heckanbaugeräte z.B.
- Hack- und Fräseinrichtungen
- gezogene Bodenbearb.-Geräte
• Frontanbaugeräte z.B.
3
- Mäheinrichtungen
- Kehreinrichtungen
- Schneeschieber und -Fräse und div. Geräte siehe Angebot nach der Preisliste.
Motor
l
Der Viertakt-Benzin-Motor ist mit han­delsüblichem Benzin (siehe Kraft­stoffempfehlung Seite 6) zu betreiben.
Zündanlage
Der Motor ist mit einer kontaktlosen, elektronischen Zündanlage ausgerü­stet. Wir empfehlen notwendige Über­prüfungen nur vom Fachmann vor neh­men zu lassen. Während den ersten 20 Betriebsstun­den (Einlaufzeit) den Motor nicht bis an die Grenze seiner Leistungsfähigkeit be­anspruchen. Auch nach der Einlaufzeit gilt der Grundsatz, nie mehr Gas zu geben, als für die Durchführung der jeweiligen Ar­beit gerade noch erforderlich ist.
Hohe Drehzahlen sind jedem Motor schädlich und beein-
I
trächtigen die Lebensdauer wesentlich. Dies gilt besonders bei Betrieb ohne Belastung! Überdrehen (Aufheulenlassen) des Motors kann sogar zu sofortigen Schäden führen.
Kühlung
Die Kühlung erfolgt bei dem Motor durch ein Luftgebläse. Das Kühlluftsieb am Reversierstarter und die Kühlrippen des Zylinders sind daher stets frei von Schmutz und angesaugten Pflanzen­teilen zu halten.
Leerlaufdrehzahl
Stets darauf achten, dass der Leerlauf des Motors richtig eingestellt ist. Der Motor soll, wenn der Drehzahlregulier­hebel am Anschlag auf Leerlauf steht, bei geringer Drehzahl einwandfrei rund weiterlaufen.
Luftfilter
Der Luftfilter reinigt die angesaugte Luft. Ein verunreinigter Filter vermindert die Motorleistung.

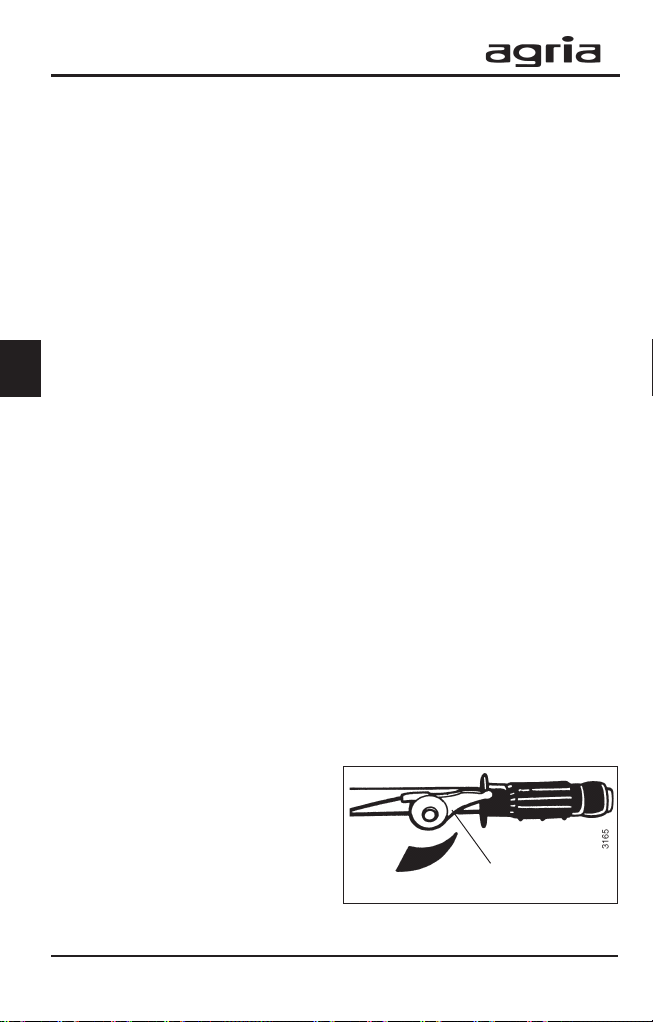

Drehzahlregulierhebel
Mit dem Drehzahlregulierhebel (B/3) am Lenkholm wird die Motordrehzahl von min. = LEERLA UF bis max. = V OLLGAS stufenlos je nach Bedarf eingestellt.
18 Einachsschlepper 3500
B/3
Page 19
3. Geräte- und Bedienelemente
B/1
B/4
B/5
STOPP

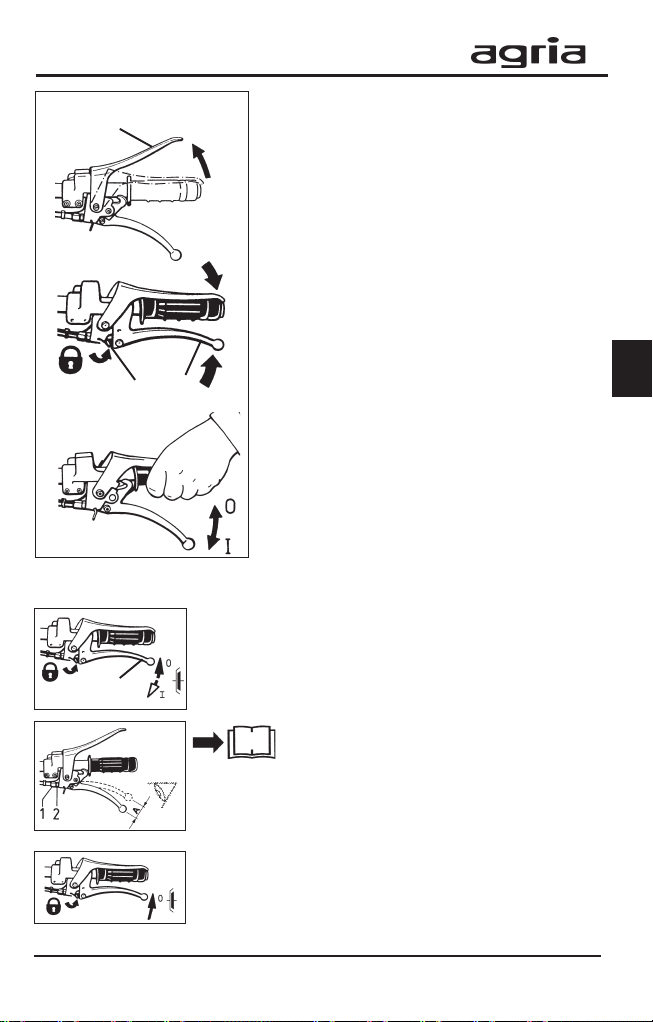

Der Einachsschlepper ist mit einem mechanischen Sicherheitsschalter (Handhebel B/1) ausgerüstet.
Stoppstellung: Beim Loslassen des Hebels
Sicherheitsschaltung
(B/1) wird der Motor abgestellt.
- Vorsicht! Motor läuft durch die Schwungmasse nach!
Startstellung: Zum Starten und für eine
Arbeitspause den Sicherheitsschalthebel (B/1) niederdrücken, den Kupplungshandhebel (B/4) ziehen und mit Sperrbügel (B/5) arretieren.
Betriebsstellung: Zum Betrieb der Maschine
B/4
Die Betätigung der Einscheiben-Trockenkupplung erfolgt durch den Kupplungshandhebel (B/4).
Bei gezogenem Kupplungshandhebel bis Stellung "0" ist aus­gekuppelt, d.h. der Motor treibt die Maschine nicht mehr an.
l
Kupplung nicht rutscht.
den Sicherheitsschalthebel (B/1) niederdrücken.
Sicherheitsschalthebel nicht fest­binden!
W
Der Sicherheitsschalthebel dient auch als
24
Not-Aus-Schalter, in Gef ahrensituationen
I
loslassen, er schwenkt dann selbsttätig in Stel­lung "STOPP"!
Kupplung
Kupplungsspiel beachten, damit während der Arbeit die
34
3
Bei laufendem Motor die Maschine nicht zu lange mit angezogener Kupplung abstellen, dies kann zu
I
Schäden am Kupplungsausrücklager führen. Bei stillstehendem Motor die Maschine nur mit angezo­genem Handhebel (Sperrklinke eingerastet) abstellen, da sonst Kupplungsschwierigkeiten infolge Korrosionsbildung auftreten können.
Einachsschlepper 3500 19
Page 20
3. Geräte- und Bedienelemente
Getriebe
Die Maschine besitzt ein Zahnrad-Schaltgetriebe mit
l
1 Vorwärtsgang und 1 Rückwärtsgang,
l
starre Sechskant-Radwelle.

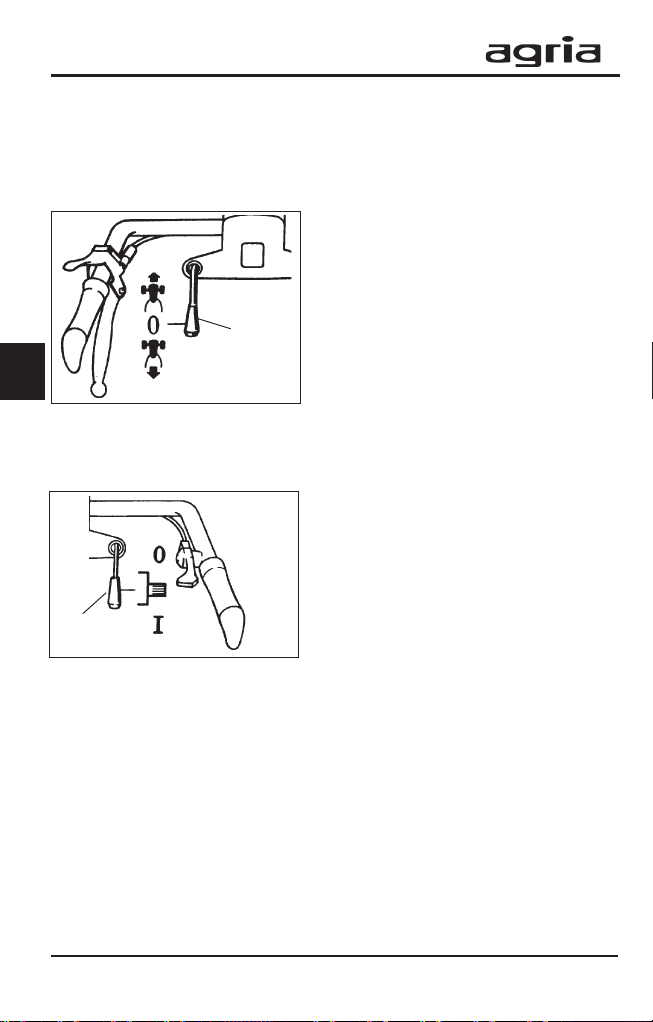

Vorwärts-Rückwärts-Schaltung
Die VR-Schaltung wird mittels der Schalt­stange (B/6) geschaltet!
Eine Leerlaufstellung ist zwischen V und R vorhanden.
B/6
3
Zapfwellenantrieb
Die gangunabhängige Zapfwelle ist am Einachsschlepper im Geräteanschluss­flansch integriert.
B/7
Mit der Zapfschaltstange (B/7) wird die Zapf­welle ein- und ausgeschaltet. Zapfschaltstange nach hinten gezogen = ein­geschaltet. Zapfschaltstange nach vorne geschoben = ausgeschaltet.
Zapfwellenantrieb nur im ausgekuppelten Zustand schalten!

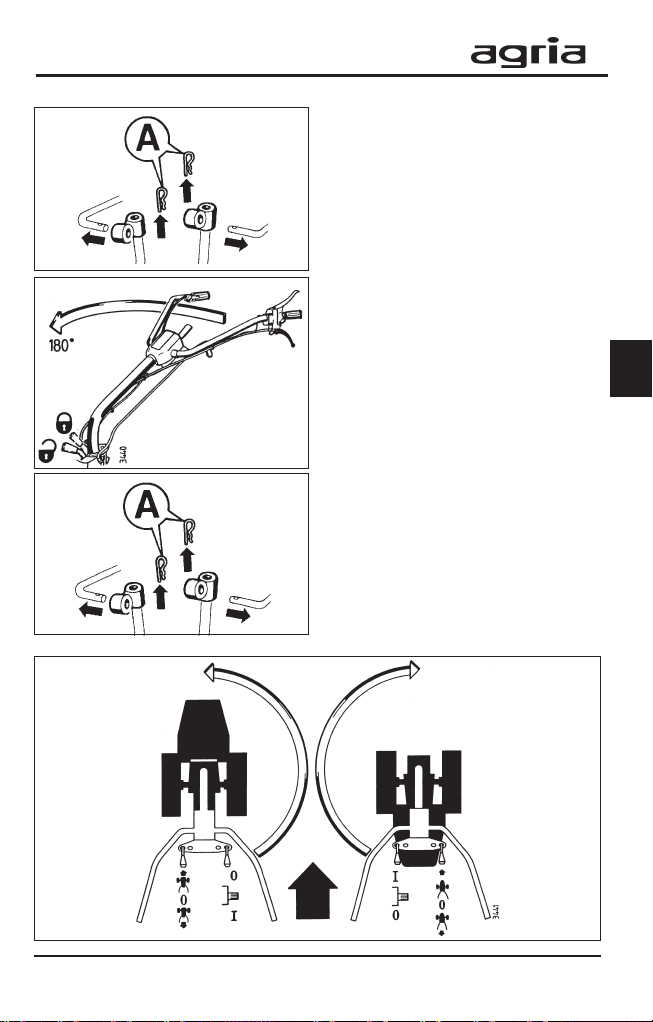

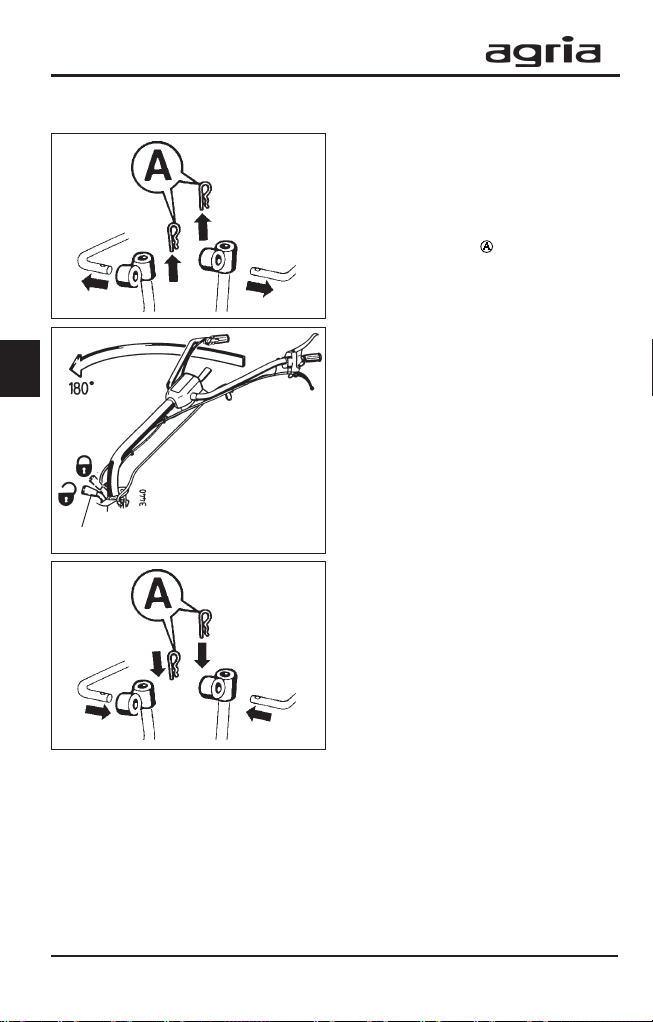

Bei um 180° gedrehtem Lenkholm ist die Zapfschaltstange mit der Gangschaltstange vertauscht und die Schaltrichtung ist umge-
I
kehrt! (siehe Abb. Q, Seite 25).
Rückfahrsperre
Der Einachsschlepper ist mit einer Rückfahrsperre (Sperrhebel A/9) versehen, die das Zuschalten der Zapfwelle für die Hackeinrichtung bei eingelegtem Rück­wärtsgang und das Einschalten des Rückwärtsgangs bei zugeschalteter Zapf­welle verhindert. Achtung: Um den Anbau der Hackeinrichtung zu ermöglichen, muss der Sperr­hebel nach unten geschwenkt werden. Beim Anbau der Frontgeräte muss der Sperrhebel nach oben geschwenkt wer­den. Siehe Abschnitt "An- und Abbau der Anbaugeräte" (Seiten 24 - 28).
20 Einachsschlepper 3500
Page 21
3. Geräte- und Bedienelemente
E
F
A/3
B/2
Lenkholm
Lenkholm-Höhenverstellung
l
Rasthebel (B/2) soweit niederdrücken
bis die Rasten frei sind.
l
Lenker auf die gewünschte Höhe
bringen (E).
l
Rasthebel loslassen und Lenker in eine passende Raste einspielen, so dass der Rasthebel wieder ganz nach oben in seine Ausgangsstellung zurück­schwenkt.
Lenkholm-Seitenverstellung
Der Lenkholm kann aus seiner norma­len Lage (Mittelstellung) um ca. 30° nach links bzw. nach rechts geschwenkt wer­den.
l
Holm-Wendehebel (A/3) nach vorne schwenken und dabei den Lenkholm nach links oder rechts in die gewünsch­te Lage schwenken (Abb. F).
l
Holm-Wendehebel nach hinten zurückschwenken und in eine entspre­chende Raste am Lenkholm einrasten.
3
Einachsschlepper 3500 21
Page 22
3. Geräte- und Bedienelemente
G
H
3
A/3
Lenkholm schwenken - 180°
Für den Anbau von Frontgeräten ist der Lenkholm um 180° zu schwenken:
Lenkholm nur bei abgestell­tem Motor schwenken.
W
l
Federsplinte (G ) aus den Schalt-
stangen herausziehen.
l
Schaltstangen von den Gelenk-
stücken ziehen.
l
Holm-Wendehebel (A/3) nach vorne schwenken und dabei den Lenkholm im Gegenuhrzeigersinn (Abb. H) um 180° schwenken.
l
Holm-Wendehebel nach hinten zurückschwenken und in eine entspre­chende Raste am Lenkholm einrasten.
l
Die beiden Schaltstangen wieder mit den äußeren Schalthebeln verbinden und mit den Federsplinten sichern.
Hinweis: Während dem Schwenken des Lenkholms darauf achten, dass die Bow­denzüge nicht verdreht oder verspannt sind.
Die VR-Schaltstange befindet sich jetzt rechts und die Zapf-
I
Schaltstange links am Lenker.
Die Zapf-Schaltrichtung ebenfalls um­gekehrt (siehe Abb. Q, Seite 25).
Die Lenkholm-Seitenverstellung (ca. 30°) kann auch in der gedrehten Stel­lung vorgenommen werden.
Lenkholm zurückschwenken
Das Zurückschwenken des Lenkholms erfolgt in gleicher Reihenfolge jedoch im Uhrzeigersinn.
22 Einachsschlepper 3500
Page 23
3. Geräte- und Bedienelemente
J
Federbügel des Klappsteckers in Fahrtrichtung nach hinten zeigend montieren und nach dem Umklappen die Federbügel einrasten.
Triebräder
Auf die Sechskantrad­wellen sind die Triebräder aufgesteckt, die mittels Klappsteckern (1) durch Naben-Radwellenbohrung gehalten werden. Die Radwelle ist je Seite mit 1 Befestigungsbohrung und die Triebradnaben (2) mit jeweils 2 Bohrungen (für Klappstecker) verse­hen, somit ist durch Ver­schieben der Triebräder auf der Radwelle die entspre­chende Spurweite einstell­bar.
W
Schneeketten
Beim Betrieb mit Schneeketten die Angaben des Herstellers beachten und ein­halten, auf genügend Freigang an den Maschinenbauteilen achten.
3
Einachsschlepper 3500 23
Page 24
3. Geräte- und Bedienelemente

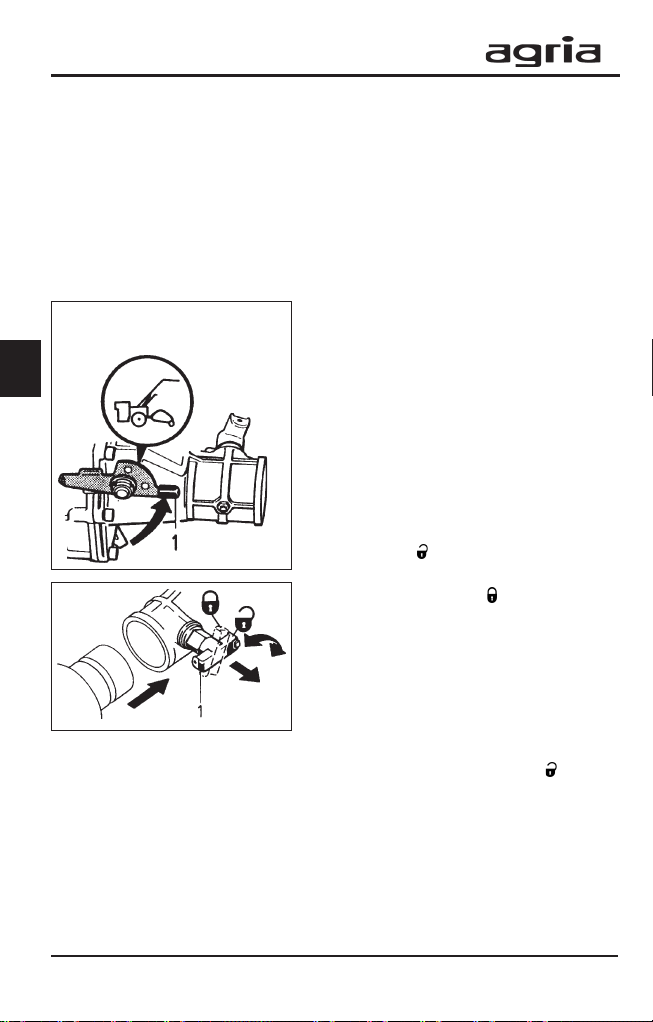

An- und Abbau der Anbaugeräte
Heckanbaugeräte
W
Geräteanbau
l
Kunststoff-Schutzkappe am Anbaugeräte-
Anschlusszapfen abziehen.
l
K

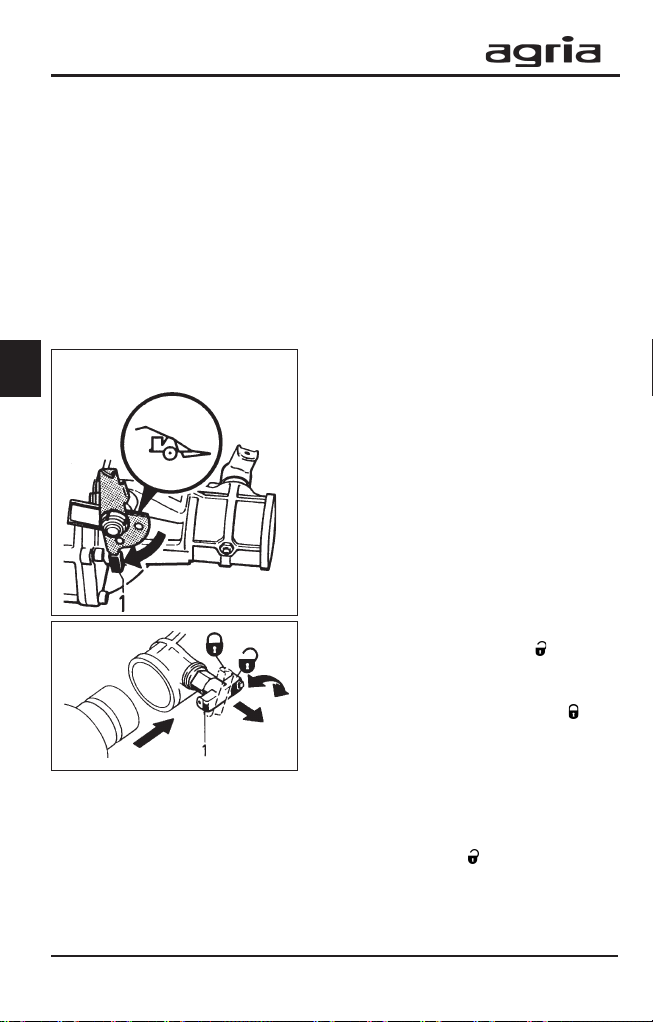

Rückfahrsperrhebel (1) nach oben stellen
3
L
Die Anschlussflächen am Einachsschlep­per und dem Anbaugerät müssen sauber und eingefettet sein; ggf. reinigen und einfetten.
l
Gangschaltung auf Stellung "0" schalten.
l
Bei zapfwellenangetriebenem Gerät: Schaltstange (B/7) am Einachsschlepper auf "0" stellen.
l
Beim Anbau der Hack- und Fräseinrichtung:
- Rückfahrsperrhebel nach oben stellen (Abb. K).
l
Riegelhebel (1) nach außen ziehen und in
Stellung offen " " drehen (Abb. L).
l
Anbaugerät einschieben und Riegelhebel
in Stellung geschlossen " " drehen. Arretierbolzen rastet jetzt selbsttätig ein.
Wenn nicht: Anbaugerät ein wenig nach links bzw. nach rechts verdrehen.
Anbau und Abbau nur bei
abgestelltem Motor!
Geräteabbau
l
Riegelhebel in Stellung offen " " drehen
(Abb. L).
l
Anbaugerät aus dem Geräteanschluss
herausziehen.
l
Schutzkappe auf den Geräteanschlusszap-
fen aufstecken.
24 Einachsschlepper 3500
Page 25
3. Geräte- und Bedienelemente
Frontanbaugeräte
M
N
Q
Um den Einachsschlepper mit Frontan­baugeräten (z.B. Mäheinrichtung, Schneeschieber usw .) betreiben zu kön­nen, ist der Lenkholm um 180° im Gegenuhrzeigersinn zu schwenken:
Lenkholm nur bei abgestell­tem Motor schwenken!
W
l
Federsplinte aus den Schalt­stangen herausziehen und Schalt­stangen aus den Gelenkstücken ziehen (Abb. M).
l
Holm-Wendehebel nach vorne drücken und halten.
l
Lenkholm im Gegenuhrzeigersinn um 180° schwenken (Abb. N) und Holm­Wendehebel einrasten.
l
Schaltstangen wieder montieren und mit den Federsplinte sichern.
Die VR-Schaltstange befindet
sich jetzt rechts und die Zapf-
I
schaltstange links am Lenker
(Abb. Q).
Lenkholm zurückschwenken
In gleicher Reihenfolge jedoch im Uhr­zeigersinn.
3
Einachsschlepper 3500 25
Page 26
3. Geräte- und Bedienelemente
R
Rückfahr-Sperrhebel nach unten
3
stellen
L
Hinweis: Jedes Mal wenn der Lenkholm
für die Montage eines Frontan­baugerätes um 180° geschw enkt wird, sollten auch die Räder vertauscht wer­den, um das Reifenprofil der neuen Fahrtrichtung anzupassen. Hierzu Rä­der abmontieren und rechtes Rad links­seitig und linkes Rad rechtsseitig mon­tieren.
Anbau und Abbau nur bei ab­gestelltem Motor!
W
Frontgeräte-Anbau
l
Kunststoff-Schutzkappe am An-
baugeräte-Anschlusszapfen abziehen.
l
Die Anschlussflächen am Einachs­schlepper und dem Anbaugerät müssen sauber und eingefettet sein; ggf. reini­gen und einfetten.
l
Gangschaltung auf Stellung "0" schalten.
l
Bei zapfwellenangetriebenem Gerät: Zapf-Schaltstange am Einachs­schlepper auf "0" stellen.
l
Rückfahrsperrhebel nach unten stel­len (Abb. R).
l
Riegelhebel (1) nach außen ziehen und in Stellung offen " " drehen (Abb. L).
l
Anbaugerät einschieben und Riegel­hebel in Stellung geschlossen " " dre­hen. Arretierbolzen rastet jetzt selbsttätig ein. Wenn nicht: Anbaugerät ein wenig nach links bzw. nach rechts verdrehen.
Geräteabbau
l
Riegelhebel nach außen ziehen und in Stellung offen " " drehen (Abb. L).
l
Anbaugerät aus dem Gerätean­schluss herausziehen.
l
Schutzkappe auf den Gerätean­schlusszapfen aufstecken.
26 Einachsschlepper 3500
Page 27

4. Inbetriebnahme und Bedienung

Inbetriebnahme
Bitte beachten Sie, dass Lebensdauer und Betriebssicherheit des Motors in star­kem Maße von der Einlaufzeit abhängig ist. Einen kalten Motor immer erst einige Minuten warm laufen lassen und nicht sofort volle Leistung abverlangen.
Während der ersten 20 Betriebsstunden (Einlaufzeit) den Motor nicht bis an die Grenze seiner Leistungsfähigkeit beanspruchen.
Denken Sie stets an gute Filterpflege und sauberen Kraftstoff. Nur Marken­benzin verwenden.
Ausschließlich frischen, sauberen Kraftstoff verwenden (nicht älter als 3 Monate), nur zugelassene, im F achhandel erhältliche Kraftstoffkanister benutzen. Verroste­te Blechkanister oder nicht benzinfeste Kunststoffbehälter sind nicht zulässig.
Zur Vermeidung von Startschwier igkeiten muss bei erster Inbetriebnahme bzw. längerem Stillstand der Maschine der Kraftstoffbehälter voll befüllt werden.

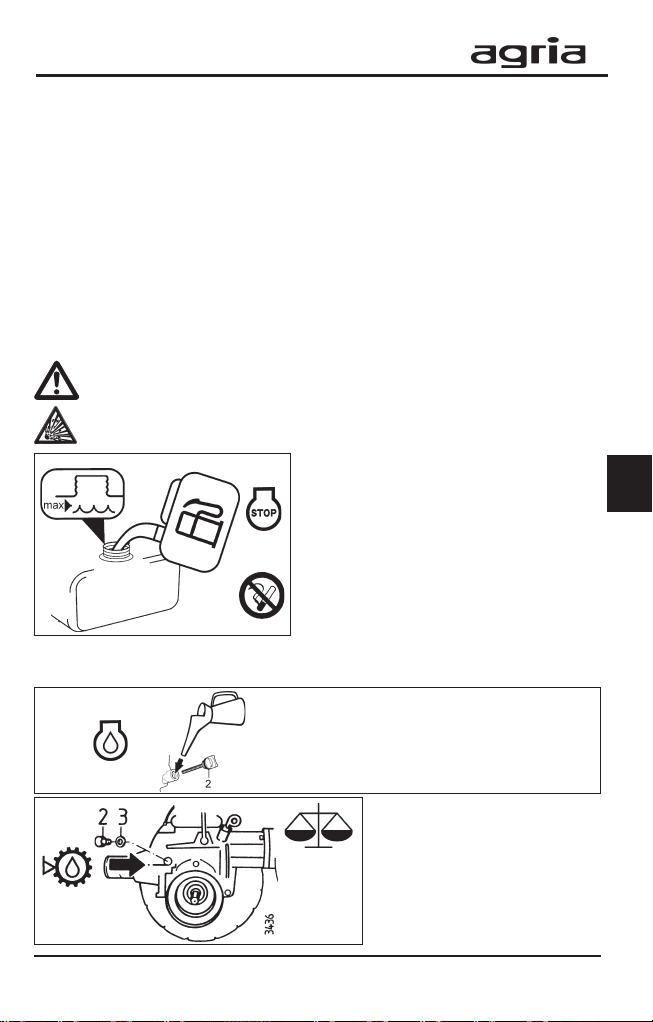

Beim Umgang mit Kraftstoff ist Vorsicht geboten.
Benzin ist leicht entflammbar und unter bestimmten Bedingungen explosiv!
Den Kraftstoffbehälter nicht bis zum Überlaufen füllen, sondern ca. 5 mm Raum freilassen, damit sich der Kraftstoff ausdehnen kann.
l
Kraftstoff nicht in geschlossenen Räu-
men nachfüllen.
l
Auftanken nur bei abgestelltem und ab-
gekühltem Motor.
l
Niemals in der Nähe von offenen Flam­men, zündfähigen Funken oder heißen Motorteilen Kraftstoff nachfüllen.
l
Beim Auftanken nicht rauchen!
l
Kraftstoff nicht verschütten, verwen­den Sie geeignete Einfüllhilfe.
Achtung: Motor ist aus Transport- gründen ohne Motorölfüllung!
I
Vor der ersten Inbetriebnahme in den Motor Motoröl einfüllen (siehe Seite 33)!
4
l Vor der ersten Inbetriebnah­me prüfen, ob Getriebeöl im Fahr­getriebe bis zur Kontrollöffnung eingefüllt ist (gemessen bei waag­recht stehender Maschine).
Einachsschlepper 3500 27
Page 28
4. Inbetriebnahme und Bedienung
Motor starten
Motor nicht in geschlossenen Räumen star­ten. Die Abgase enthalten Kohlenmono xyd,
W
das eingeatmet sehr giftig wirkt.
? ok
Mit den Füßen nicht in die Nähe der Arbeitswerkzeuge treten.
Schutzvorrichtungen angebracht? Anbaugeräte richtig befestigt?
Motorölstand kontrollieren
? ok
Zündkerzenstecker aufstecken Luftfilter sauber?
? ok
ausreichender Kraftstoff im Behälter? Kraftstoffhahn öffnen
4
1/2
28 Einachsschlepper 3500
kalter Motor:
CHOKE betätigen warmer Motor:
CHOKE nicht verwenden
(Betriebsstellung)
Kupplungs- u. Sicherheitshebel in Startstellung
Drehzahlregulierhebel auf mittlere Position
(Halbgas)
Motor starten
von außerhalb des Gefahrenbereichs
CHOKE in Betriebsstellung
Page 29
4. Inbetriebnahme und Bedienung
"0"
B/1
"0"

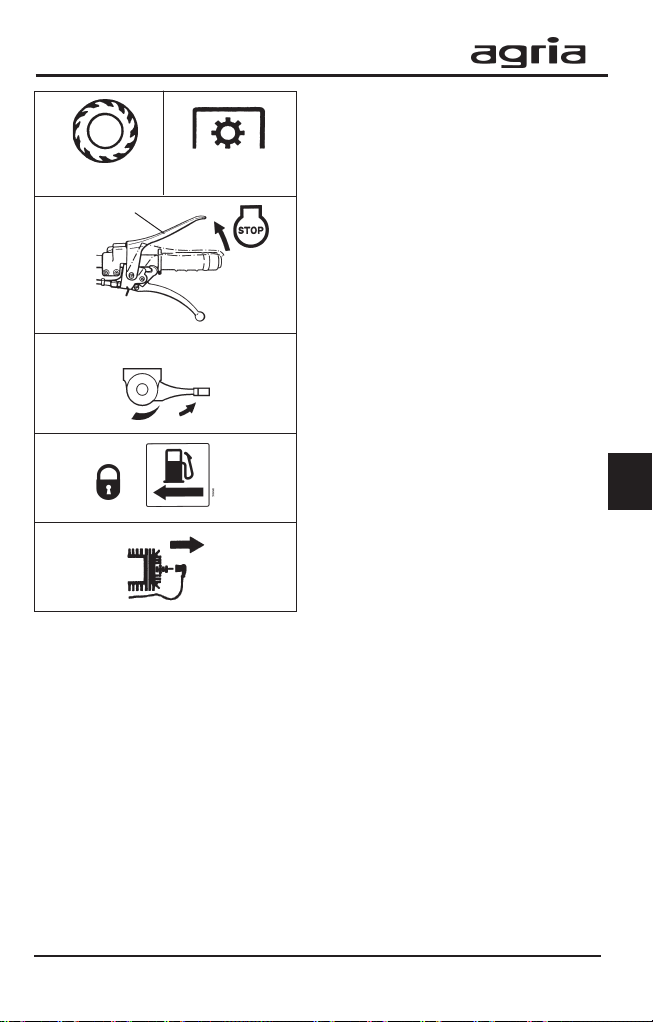

Abstellen des Benzin-Motors
Gangschaltung und Zapfschaltung in
Stellung "0" schalten
Sicherheitsschalthebel (B/1) loslassen
66
6 30 sec
66
Drehzahlregulierhebel auf "min" und
den Motor ca.1/2 Minute im Leerlauf lau­fen lassen
Kraftstoffhahn schließen
Zündkerzenstecker abziehen - Schutz
gegen unbefugtes Benutzen
Motor abkühlen lassen, bev or Sie den Einachsschlepper in geschlossenen Räumen abstellen.
W
Zum Abstellen des Motors den Choke nicht in CHOKE-Stellung bringen - Brandgefahr!
W
Bei längerer Still-Legung den Motor nicht mit dem Motor-Aus-Schalter abstellen, sondern den Kraftstoffhahn schließen und den Motor so lange laufen lassen, bis
I
dieser von selbst infolge v on Kraftstoffmangel zum Stillstand k ommt. Somit ist der Vergaser leer und es kann k eine Verharzung entstehen.
Der Drehzahlregulierhebel dient auch als Not-Aus-Schalter. Bei Bedarf kann durch Betätigen des Regulierhebels in Stellung "STOPP" der Motor abgestellt werden.
I
4
Einachsschlepper 3500 29
Page 30
4. Inbetriebnahme und Bedienung
29
B/6
è I ç
B/4
B/5

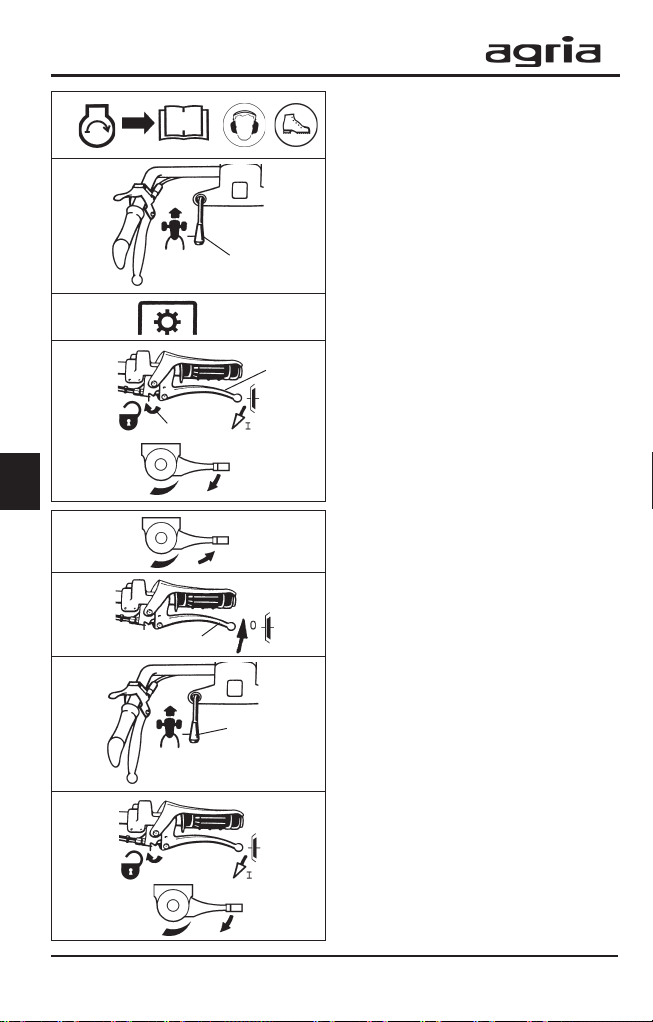

Arbeiten
Motor starten wie unter "Motor star-
ten" beschrieben.
Funktion der Sicherheitsschal­tung überprüfen - Gerät nur in
W
Betrieb nehmen, wenn Sicherheits­schaltung funktioniert!
Gehörschutz und festes Schuhwerk tragen.
Vorwär tsgang mit Schaltstange
(B/6) einlegen.
Bei Arbeiten mit zapfwellenan-
getriebenen Geräten: Zapfwellen-Schalthebel (B/7) nach vor­ne (in Fahrtrichtung) schieben - Geräte­antrieb ist eingeschaltet.
Handhebel für Kupplung (B/4) leicht
4
B/4
anziehen, Sperrklinke (B/5) ausrasten, langsam loslassen und gleichzeitig Gas geben.
Den Fahrtrichtungswechsel von Vor­wärts auf Rückwärts wie folgt vorneh­men:
Drehzahlregulierhebel auf Leerlauf
stellen.
B/6
Handhebel für Kupplung (B/4) zie-
hen und festhalten.
Schaltstange (B/6) auf Rückwärts
schalten.
Handhebel für Kupplung langsam
loslassen und gleichzeitig Gas geben. Den Fahrtrichtungswechsel von Rück-
wärts auf V orwärts im umgekehrten Sinn vornehmen.
30 Einachsschlepper 3500
Page 31
4. Inbetriebnahme und Bedienung
4226
4334
Gefahrenbereich
Der Aufenthalt im Gefahren­bereich der Maschine beim
W
Starten und Betrieb ist verboten.
Gefahrenbereich
Mähen in Hanglagen
Besteht in hängigem Gelände die Gefahr des Abrutschens, so
W
ist der Motormäher von einer Begleit­person mit einer Stange oder einem Seil zu halten. Die Begleitperson muss sich oberhalb des Fahrzeuges in ausreichendem Abstand von den Arbeitswerkzeugen befinden!
Möglichst immer quer zum Hang ar-
Mähen ebener Flächen
Mähen am Hang
beiten!
4
è I ç
Motor starten am Hang
Zapfwelle und Fahrgetriebe im ein-
2.
1.
geschalteten Zustand belassen; Brems­wirkung
Kupplung und Sicherheitsschalter
in Startstellung bringen
Motor starten
Einachsschlepper 3500 31
Page 32

5. Wartung und Pflege

Außer der Beachtung der Bedienungsvorschriften ist es ebenso wichtig, den nach­stehenden Anweisungen über Pflege und Wartung die notwendige Aufmerksam­keit zu schenken.
Achtung: Wartungs- und Pflegearbeiten nur bei abgestell­tem Motor vornehmen. Um ein unbeabsichtigtes Starten beim Arbeiten an der Maschine oder am Motor zu vermeiden, stets den Zündkerzenstecker von der Zündkerze abziehen.
Bei Arbeiten im Bereich der Hackmesser, Schutzhandschuhe tragen.

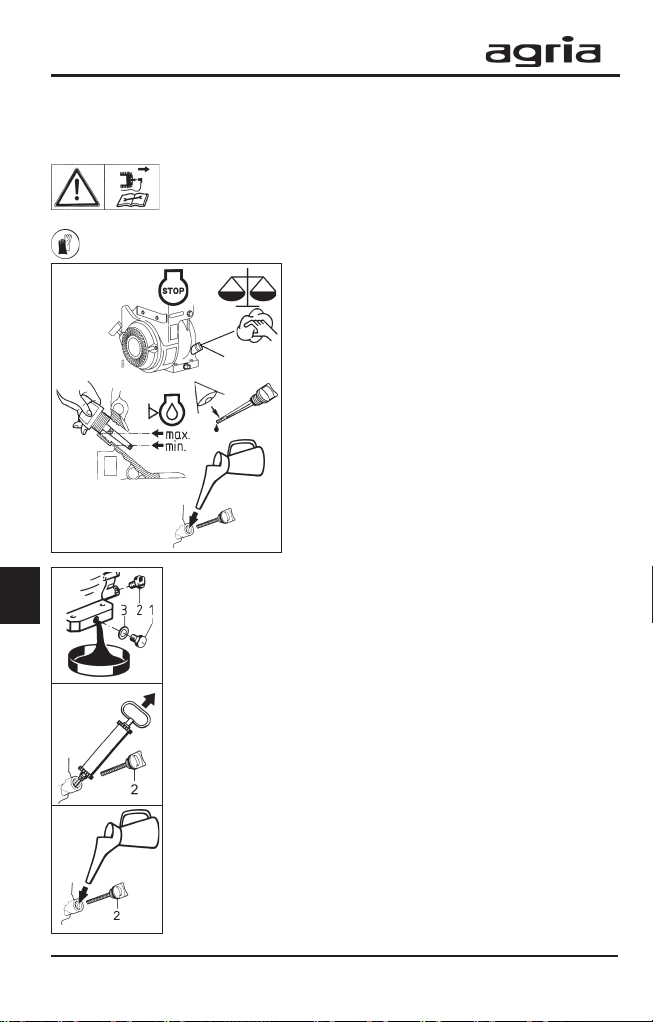

Motor
Motorölstand prüfen
l
Vor jeder Inbetriebnahme und jeweils
nach 5 Betriebsstunden!
l
nur bei abgestelltem und waagrecht stehen-
dem Motor.
l
Öleinfüllverschlussschraube (C/11) und de-
ren Umgebung reinigen.
l
Öleinfüllschraube herausschrauben.
l
Ölstand muss eben mit der Einfüllöffnung (max.) sein, ggf. Motorenöl (siehe "Technische Angaben") nachfüllen - nicht überfüllen!
l
Öleinfüllschraube wieder einschrauben und festziehen.
5
66
6 A; 5 h
66
C/5
Motoröl wechseln
Erstmals nach 5 Betriebsstunden, dann jeweils nach 50 Be-
triebsstunden oder jährlich (je nachdem, was zuerst erreicht ist). Bei starker Beanspruchung bzw. bei hohen Außentempera­turen schon nach 25 Betriebsstunden das Öl wechseln.
l

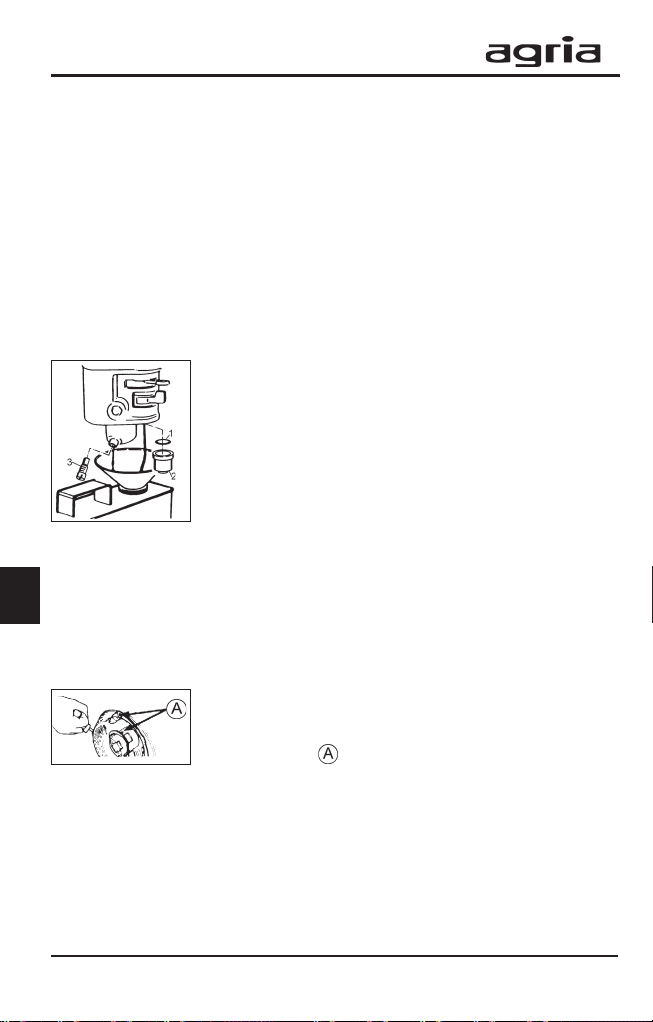

Öleinfüll (2)und Ablassschraube (1) öffnen, Altöl in einem ge­eigneten Behälter auffangen, oder Altöl mit Saugpumpe aus der Einfüllöffnung absaugen.
l
Altöl ordnungsgemäß entsorgen!
l
Ablassschraube (1) wieder einschrauben und festziehen
-zuvor Dichtring (3) kontrollieren ggf. austauschen.
l
In Öleinfüllöffnung frisches Motoröl einfüllen. Öleinfüllmenge und Qualität siehe Technische Angaben. Öl möglichst mit einem Trichter oder Ähnlichem einfüllen.
l
Öleinfüllschraube (2) wieder einschrauben und festziehen. Ölwechsel nur durchführen, solange der Motor noch warm, aber nicht mehr heiß ist - Verbrennungsgefahr!
Alle weiteren Wartungs- und Pfleg earbeiten am Motor
siehe Betriebsanleitung HONDA-Motor!
I
32 Einachsschlepper 3500
Page 33
5. Wartung und Pflege
Maschine

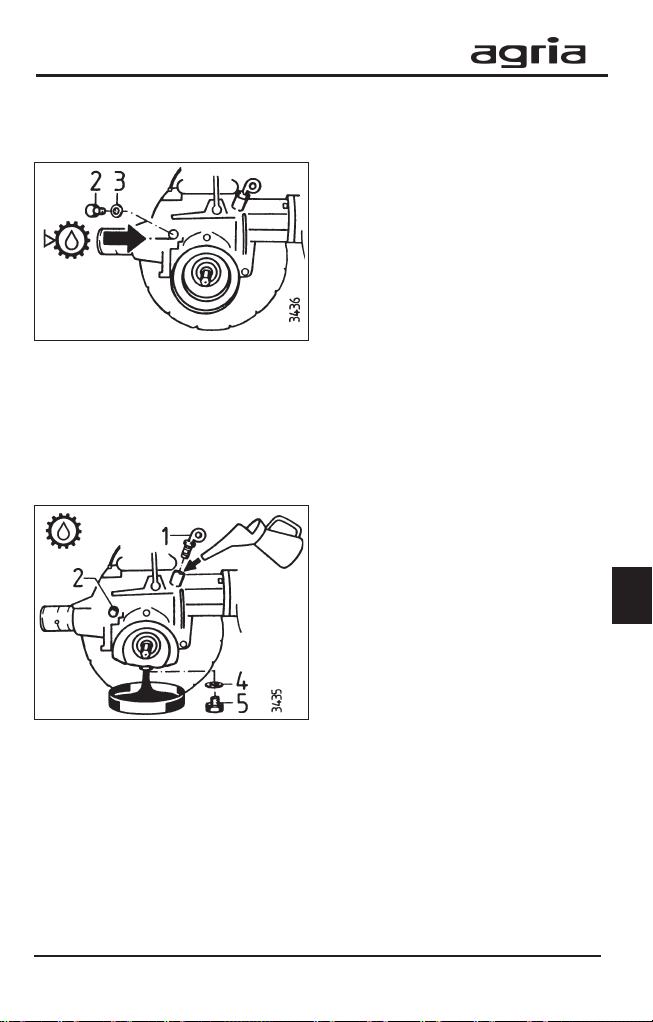

Fahr-Getriebe
Fahr-Getriebe-Ölstand vor jeder Inbe-
triebnahme und jeweils nach 8 Betriebs­stunden kontrollieren.
l
Ölkontrollschraube (2) äußerlich rei-
nigen und herausschrauben.
l
Ölstand muss eben mit der Kontrollöffnung sein, bei waagrecht ste­hender Maschine, ggf. Getriebeöl nach­füllen.
l
Dichtring (3) kontrollieren ggf. austau­schen und Kontrollschraube mit Dicht­ring wieder einschrauben.
Fahr-Getriebe-Ölwechsel nach den er­sten 50 und dann jeweils nach 300 Be­triebsstunden in betriebswarmen Zu­stand vornehmen.
l
Öleinfüllstopfen (1) sowie Ablass­schraube (5) und Umgebung dabei peinlichst sauber halten, damit kein Schmutz in das Getriebe kommt.
l
Ablassschraube (5) öffnen, Altöl in ei­nem geeignetem Gefäß auffangen und ordnungsgemäß entsorgen.
l
Dichtringe (3 und 4) kontrollieren ggf. erneuern und Ablassschraube mit Dicht­ring wieder eindrehen und festziehen.
l
Ölkontrollschraube herausdrehen.
l
Getriebeöl in die Einfüllöffnung bis zur Kontrollöffnung einfüllen.
l
Kontrollschraube eindrehen und f est­ziehen.
l
Einfüllöffnung mit Öleinfüllstopfen verschließen.
l
Öl-Einfüllmenge u. -Qualität siehe "Technische Angaben".
5
Einachsschlepper 3500 33
Page 34
5. Wartung und Pflege
5
Geräteanschluss
Jeweils nach 50 Betriebsstunden bzw. nach jeder Reinigung mit einem Hochdruckreiniger den Schmiernippel (2) mit Bio-Schmierfett ab­schmieren.
Die Zapfwelle außerdem vor jedem Geräte­anbau einfetten.
Lenkholm
Jeweils jährlich bzw. nach jeder Reinigung mit einem Hochdruckreiniger die Schmiernip­pel (1) mit Bio-Schmierfett abschmieren.
An der Fettaustrittstelle soll ein Fettkragen vorhanden sein, dieser schützt die Lagerstel­le vor dem Eindringen von Schmutz und Was­ser.
Einstellungen am Kupplungshandhebel
Spiel bzw. Einstellungen vor jeder Inbetrieb­nahme kontrollieren und falls erforderlich nachstellen (insbesondere bei der Einlaufzeit nach der Erstinbetriebnahme bzw. nach Aus­wechseln der Kupplungsbeläge).
l
Kontermutter (2) an der Einstellschraube
(1) lösen.
l
Einstellschraube entsprechend verstellen bis Spiel A = 5 - 6 mm erreicht ist.
l
Kontermutter wieder festziehen.
Sicherheitsschaltung
Stoppstellung
B/1
34 Einachsschlepper 3500
Die Sicherheitsschaltung vor jeder Inbetrieb­nahme und bei jeder Wartungsarbeit auf Funk­tion prüfen.
l
Beim Loslassen des Hebels (B/1) und ein­geschalteter Kupplung muss der Motor selbst­tätig zum Stillstand kommen.
l
Elektrische Leitungen und Steckver­bindungen auf Zustand kontrollieren, ggf. aus­tauschen
è - Serviceç
Page 35
5. Wartung und Pflege

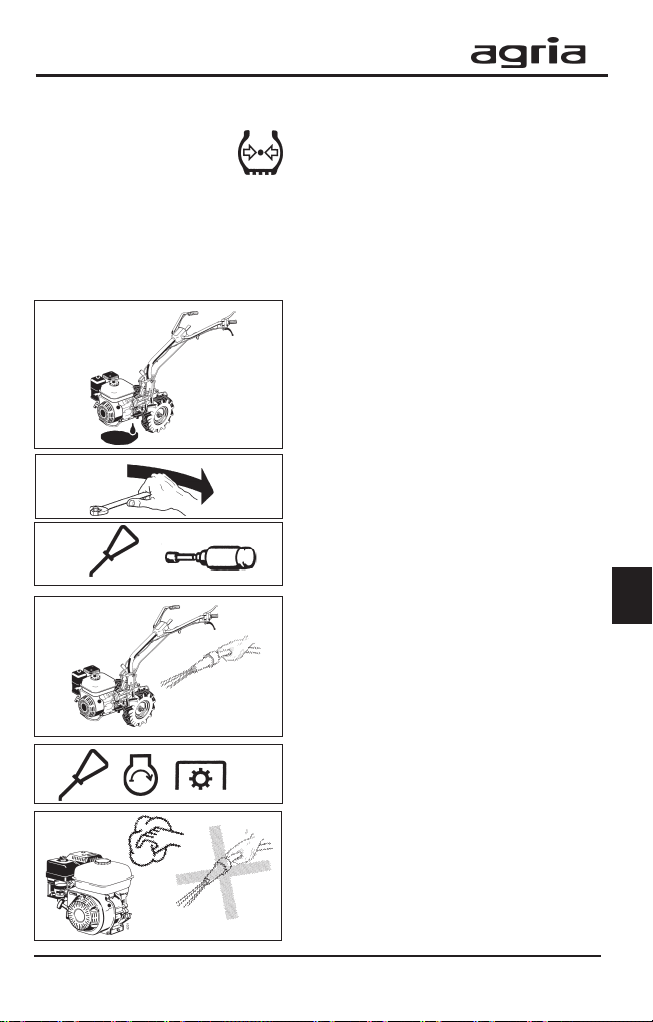

Triebräder
l
Reifenluftdruck der Räder öfters prüfen; darauf achten, dass der Reifenluftdruck in beiden Rädern jeweils gleich ist für ein mü­heloses Fahren
l
die Räder mit der Profilspitze in Fahrt­richtung (von oben auf die Räder gesehen) montieren, dies ergibt volle Zugleistung
l
Radwelle laufend auf Graswickeln kon­trollieren, ggf. beseitigen, evtl. durch das Abnehmen der Triebräder.
Allgemein
Auf Kraftstoff- und Ölaustritt achten, ggf.
beseitigen.
Schrauben und Muttern regelmäßig auf
Festsitz prüfen, ggf. nachziehen.
Alle gleitenden bzw. beweglichen Teile
(z.B. Drehzahlregulierhebel, Handhebellager usw .) mit Bio-Schmierfett bzw. Bio-Schmier­öl etwas schmieren.
5
Reinigung
5
Maschine
Nach einer Reinigung mit einem Hoch­druckreiniger die Schmierstellen an der Maschine sofort abschmieren und die Ma­schine kurz in Betrieb nehmen, damit das eingedrungene Wasser herausgedrückt wird. An der Lagerstelle soll ein Fettkragen vor-
èI
handen sein, dieser schützt die Lagerstelle vor dem Eindringen von Schmutz, Pflanzen­säften und Wasser.
Motor
Den Motor nur mit einem Lappen reinigen. Ab­spritzen mit einem starken Wasserstr ahl ver­meiden, denn es könnte Wasser in das Zünd­und Kraftstoffsystem gelangen und zu Störun­gen führen.
Einachsschlepper 3500 35
Page 36
5. Wartung und Pflege
Einlagerung
Wenn die Maschine längere Zeit nicht benutzt wird:
a) Reinigung durchführen
Lackierung ausbessern b) alle blanken Teile sowie Hack
Korrosionsschutzöl einsprühen.
c) Motor konservieren
l
W
reich nicht rauchen und offene Flammen und Funken fernhalten.
- Kraftstoffhahn schließen, den Filterbecher (2) herausneh­men und entleeren.
- Kraftstoffhahn öffnen und den Kraftstoff in einen geeigne­ten Behälter ablassen.
- den Filterbecher wieder einbauen (zuvor Dichtring(2) über­prüfen ggf. austauschen) und gut anziehen.
- den V ergaser durch Lösen der V ergaserab laßschraube(3) entleeren. Den Kraftstoff in einen geeigneten Behälter ab­lassen oder Kraftstoffstabilisator (agria-Nr. 799 09) beimi­schen - Gebrauchsanweisung beachten.
5
Motor ca. 1 Minute laufen lassen.
l l
Ltr.) Motoröl einfüllen. Motor langsam durchdrehen.
l
Nun noch etwas weiter anziehen, bis der Einschnitt an der Anlasserriemenscheibe mit der Bohrung am Rücklaufstarter ausgerichtet ist Auslaßventile geschlossen, wodurch das Innere des Mo­tors besser vor Korrosion geschützt ist.
l
stecker abgezogen!).
werkzeuge mit Bio-
Kraftstoff vollständig ablassen:
Benzin ist extrem feuergefährlich und unter gewissen Bedingungen explosiv. Im Arbeitsbe-
Motoröl wechseln in die Zündkerzenöffnung einen Teelöffel voll (ca. 0,03
den Starterzug ziehen, bis ein Widerstand verspürt wird.
. In diesem Zustand sind die Einlaß- und
Alle 2-3 Wochen Motor langsam durchdrehen (Zündkerzen-
36 Einachsschlepper 3500
Page 37
5. Wartung und Pflege

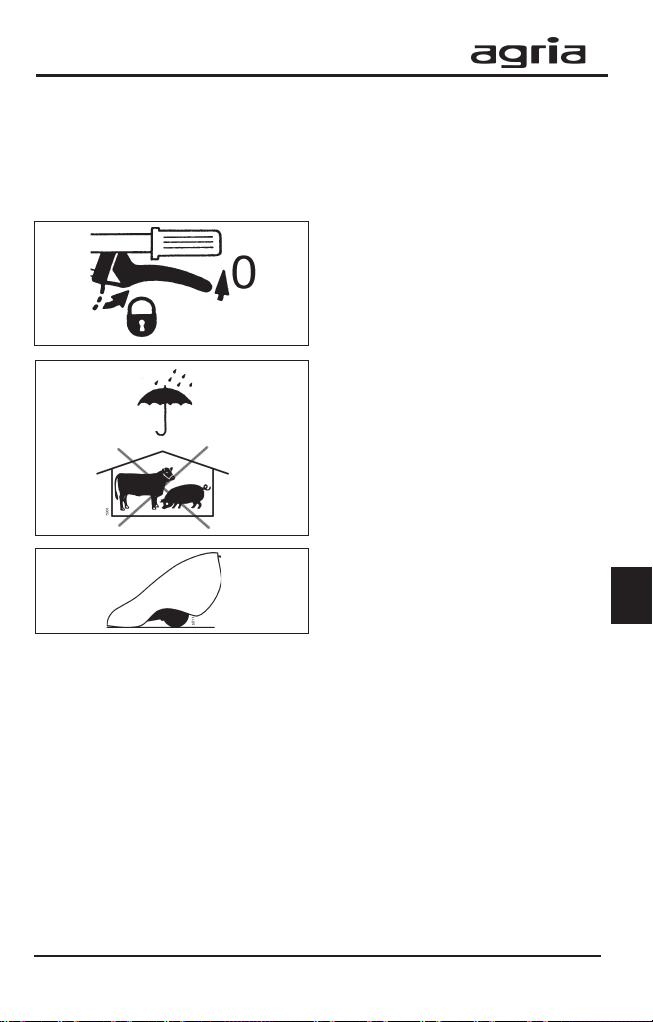

d) Triebräder
so unterlegen, dass die Reifen nicht auf dem Boden stehen; Luftreifen werden in kürzester Zeit unbrauchbar, wenn sie ohne Luft unter Belastung stehen blei­ben.
e) Kupplung
Maschine immer nur mit angezogenem Kupplungshandhebel ("0" - Sperrklinke eingerastet) abstellen, sonst können Kupplungsschwierigkeiten infolge Kor­rosionsbildung auftreten.
f) Maschine unterstellen
um starke Korrosionsbildung zu vermei­den:
- vor Witterungseinflüssen schützen nicht unterstellen in:
- feuchten Räumen
- Kunstdüngerlager - Ställen und dane­benliegenden Räumen
g) Maschine abdecken
mit einem Tuch oder Ähnlichem.
5
Einachsschlepper 3500 37
Page 38

6. Störungssuche und ihre Abhilfe

Sicherheitshinweise beachten! Störungen an der Maschine oder am Motor, welche einen größeren
Eingriff erforderlich machen, immer durch Ihre agria-Fachwerkstatt, welche über die erforderlichen
W
Werkzeuge verfügt, beheben lassen. Ein unsachgemäßer Eingriff kann nur schaden.
Störung mögliche Ursache Abhilfe Seite
Benzin-Motor -Zündkerzenstec k er nicht aufgestec kt Kerzensteck er aufsteck en startet nicht - CHOKE nicht gezogen Choke-Hebel in Stellung
-Sicherheitsschaltung nicht Sicherheitsschaltung in in Startstellung Startstellung bringen 19
-Kraftstoffbehälter leer oder Kraftstoffbehälter mit schlechten Kraftstoff frischem Kraftstoff füllen
-Kraftstoffleitung verstopft Kraftstoffleitung reinigen
-Zündkerze defekt Zündkerze reinigen, einstellen oder
-Motor zuviel Kraftstoff (abgesoffen) Zündkerze trocknen, reinigen
-Motor-Aus-Leitung defekt Leitung und Stec kverbindungen prüfen
-Falschluft durch losen V ergaser Bef estigungsschr auben anziehen und Ansaugleitung
Benzin-Motor -Motor läuft im Bereich CHOKE Choke-Hebel in Stellung hat Aussetzer BETRIEB schwenken 28
Benzin-Motor -Zu wenig Motorenöl sofort Motorenöl nachfüllen 32 wird -Kühlluftsystem eingeschränkt Lüftergitter reinigen, zu heiß innenliegende Kühlrippen reinigen BM
6
6
Benzin-Motor -Zündabstand zu gering Zündkerze einstellen BM Motoraussetzer bei hohen nicht korrekt eingestellt Drehzahlen
Benzin-Motor -Zündabstand zu groß, Zündkerze einstellen oder erneuern BM geht im Zündkerze def ekt Leerlauf -Vergaser nicht korrekt eingestellt V ergaser einstellen häufig aus -Luftfilter verschmutzt Luftfilter reinigen BM
-Zündkabel locker Zündkabelbefestigung f estklemmen
-Kraftstoffleitung verstopft, Kraftstoffleitung reinigen, oder schlechten Kraftstoff frischen Kraftstoff tank en
-Belüftung im Kraftstoffbehälterdeckel Kraftstoffbehälterdec kel austauschen verstopft
-Wasser oder Schmutz in der Kraftstoff ablassen und sauberen, Kraftstoffanlage frischen Kraftstoff tanken
-Luftfilter verschmutzt Luftfilter reinigen oder erneuern BM
- Vergaser verstellt V ergaser einstellen
-Luftfilter verschmutzt Luftfilter reinigen BM
-Vergaser nicht korrekt eingestellt V ergaser einstellen
-Leerlaufgemisch Vergaser einstellen
BETRIEB schwenken 28
erneuern BM und starten mit VOLLGAS BM
¬
BM
¬
¬
BM
¬
BM
¬
BM
¬
BM
¬
BM
38 Einachsschlepper 3500
Page 39
6. Störungssuche und ihre Abhilf e
Störung mögliche Ursache Abhilfe Seite
Benzin-Motor -Reglergestänge verschmutzt, Reglergestänge reinigen BM arbeitet klemmt unregelmäßig
Benzin-Motor -Motor-Stopp-Leitung defekt, Leitung und Steckverbindung prüfen geht in fehlende Masse Massekontakt prüfen Stoppstellung nicht aus
Benzin-Motor -Zylinderkopf lose oder Zylinderkopf anziehen zu wenig Dichtung beschädigt Dichtung erneuern Leistung - zu wenig Kompression Motor prüfen lassen
Kupplung löst -Kupplungshandhebel nicht Kupplungsspiel einstellen 34 nicht aus korrekt eingestellt
Kupplung -Kupplungshandhebel nicht Kupplungsspiel einstellen 34 rutscht k orrekt eingestellt
Übermäßige -Befestigungsschrauben locker Befestigungsschrauben festziehen 35 Vibration
¬
= Wenden Sie sich hierzu an Ihre agria-F achw erkstatt!
BM = Betriebsanleitung Honda-Motor
-Kupplungsbelag verschlissen Kupplungsscheibe austauschen
¬
¬
¬
Einachsschlepper 3500 39
6
Page 40

Lacke, Verschleißteile

agria-Bestell-Nr.
799 09 Kraftstoff-Stabilisator Beutel 5 g
Lacke:
181 03 Sprühlack birkengrün Sprühdose 400 ml 712 98 Sprühlack rot, RAL 2002 Sprühdose 400 ml 509 68 Sprühlack schwarz, RAL 9005 Sprühdose 400 ml
Verschleißteile:
761 99 Luftfilter-Element, Set 759 99 Zündkerze NGK BPR 6ES 009 25 Dichtring 14 x 18 x 1,5 (Getriebeöl-Ablassschraube) 009 16 Dichtring 16 x 22 x 1,5 (Getriebeöl-Ablassschraube) 686 44 Dichtring Rundgummi 6,75 x 1,78 (Getriebeöl-Kontrollschraube) 692 55 Kunststoff-Schutzkappe für Gerätezapfen Ø 45 mm
Ersatzteillisten:
997 076 Einachsschlepper 3500
)1 = auf Ausführung achten
1 1
40 Einachsschlepper 3500
Page 41

Elektro-Schaltplan

1 Motor 2 Magnetzündanlage 3 Schalter im Sicherheits-
schalthebel
bl = blau
Einachsschlepper 3500 41
Page 42
42 Einachsschlepper 3500
Page 43
Einachsschlepper 3500 43
Page 44

Kontroll- und Wartungsübersicht

8 25 50 300 400 Motorölstand kontrollieren ggf. nachfüllen K K 32 Getriebeölstand kontrollieren K K 33 Handhebel-Spieleinstellung kontrollieren K 34 Kühlluftsieb-Leitbleche, Kühlrippen reinigen W W F BM
Motor reinigen Schrauben und Muttern kontrollieren
W 35
Motorölwechsel erstmals, W 32 alle weiteren W 32 Luftfilter kontrollieren K BM Allgemeine Schmierstellen K K K 35 Geräteanschluß abschmieren K K BM Luftfilter-Schaumstoff-Filterelement reinigen W BM Getriebeöl wechseln, erstmals W 33 alle weiteren W 33 Zündkerze reinigen,
Elektrodenabstand einstellen
W BM
Kraftstoffsieb reinigen W BM Luftfilter-Einsatz erneuern,
bei Bedarf früher!
W BM
Zylinderkopf reinigen F BM Vergaser reinigen und einregulieren F BM Ventilspiel einstellen F BM Kraftstoffschläuche erneuern W* BM Lenkholm abschmieren K K 34
S.A
min.
jährl. B
Jeweils nach
Betriebsstunden
A = vor jeder Inbetriebnahme B = nach jeder Reinigung K = Kontroll- und Pflegearbeiten von der Bedienerperson durchführbar
W = Wartungsarbeiten von einer fachkundigen Werkstatt durchführbar
F = Wartungsarbeiten sollten von Ihrer agria-Fachwerkstatt vorgenommen werden
* = nach 2 Jahren
BM = siehe Betriebsanleitung Honda-Motor
44 Einachsschlepper 3500
Page 45

Bezeichnung der Teile

4-Takt-Benzin-Motor, Honda GX160
Bild C
1 Luftfilter 2 Vergaser 3 Kraftstoffbehälterdeckel 4 Kraftstoffbehälter 5 Choke-Hebel 6 Motor-Typ-Nr. 7 Starter-Handgriff 8 Kühlluftsieb
9 Auspuff mit Berührungsschutz 10 Zündkerze und Zündkerzenstecker 11 Motoröl-Einfüllverschlussschraube - Kontrollöffnung 12 Motoröl-Ablassschraube 13 Kraftstoffhahn
Einachsschlepper 3500 45
Page 46
Bezeichnung der Teile
4-Takt-Benzin-Motor, Honda GX160
C
46 Einachsschlepper 3500
Page 47

Konformitätserklärung

Einachsschlepper 3500 47
Page 48
agria-Werke GmbH D-74215 Möckmühl/Württ. Telefon 06298 /39-0 Telefax 06298/39-111 e-mail: [email protected] Internet: http://www.agria.de
Das Erfolgsprogramm
Balkenmäher Geräteträger Aufsitzmäher
Motorhacken Einradhacken Einachsschlepper
Kehrmaschinen Vertikutierer Kombigeräte
Für Service und schnelle Ersatzteillieferung sorgt Ihr agria-Fachhändler:
Loading...
