Agilent U3606B Multimeter|DC-Netzteil

Benutzerhandbuch

Agilent Technologies

Hinweise

VORSICHT

WARNUNG

irgendwelcher Form oder mit irgendwelchen Mitteln (einschließlich Speicherung und Abruf auf elektronischem Wege sowie Übersetzung in eine fremde Sprache) ohne vorherige Zustimmung und schriftliche Einwilligung von Agilent Technologies, Inc. gemäß der Urheberrechtsgesetzgebung in den USA und international reproduziert werden.

Handbuchteilenummer

U3606-90055

Ausgabe

Erste Ausgabe, 29. März 2013

Agilent Technologies, Inc. 5301, Stevens Creek Blvd. Santa Clara, CA 95051 USA

Garantie

Das in diesem Dokument enthaltene Material wird im vorliegenden Zustand zur Verfügung gestellt und kann in zukünftigen Ausgaben ohne vorherige Ankündigung geändert werden. Darüber hinaus übernimmt Agilent keinerlei Gewährleistung für die in dieser Dokumentation enthaltenen Informationen, insbesondere nicht für deren Eignung oder Tauglichkeit für einen bestimmten Zweck Agilent Technologies übernimmt keine Haftung für Fehler, die in diesem Dokument enthalten sind, und für zufällige Schäden oder Folgeschäden im Zusammenhang mit der Lieferung, Ingebrauchnahme oder Benutzung dieser Dokumentation. Falls zwischen Agilent und dem Benutzer eine separate schriftliche Vereinbarung mit Garantiebedingungen bezüglich des in diesem Dokument enthaltenen Materials besteht, die zu diesen Bedingungen im Widerspruch stehen, gelten die Garantiebedingungen in der separaten Vereinbarung.

Technologielizenzen

Die in diesem Dokument beschriebene Hardware und/oder Software wird unter einer Lizenz geliefert und darf nur entsprechend den Lizenzbedingungen genutzt oder kopiert werden.

Nutzungsbeschränkungen

U.S. Government Restricted Rights (eingeschränkte Rechte für die US-Regierung). Die der Bundesregierung gewährten Rechte bezüglich Software und technischer Daten gehen nicht über diese Rechte hinaus, die üblicherweise Endbenutzern gewährt werden. Agilent stellt diese handelsübliche kommerzielle Lizenz für Software und technische Daten gemäß FAR 12.211 (technische Daten) und

12.212 (Computersoftware) – für das US-Verteidigungsministerium – gemäß DFARS 252.227-7015 (technische Daten –

kommerzielle Produkte) und DFARS

227.7202-3 (Rechte an kommerzieller Computersoftware oder Computersoftware-Dokumentation) bereit.

Sicherheitshinweise

Ein Hinweis mit der Überschrift VORSICHT weist auf eine Gefahr hin. Er macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zur Beschädigung des Produkts oder zum Verlust wichtiger Daten führen kann. Setzen Sie den Vorgang nach dem Hinweis VORSICHT nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

Eine WARNUNG weist auf eine Gefahr hin. Sie macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zu Verletzungen oder zum Tod führen kann. Setzen Sie den Vorgang nach einem Hinweis mit der Überschrift WARNUNG nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

II U3606B Benutzerhandbuch

Sicherheitssymbole

CAT II

300 V

Gleichstrom (DC) Aus (Netzteil)

Wechselstrom (AC) Ein (Netzteil)

Sowohl Gleich- als auch Wechselstrom

Anschluss an Schutzerde (Masse) Aus-Stellung eines bistabilen Druckknopfes

Rahmen- oder Gehäuseanschluss Ein-Stellung eines bistabilen Druckknopfes

Die folgenden Symbole auf dem Gerät und in der Dokumentation deuten auf Vorkehrungen hin, die ausgeführt werden müssen, um den sicheren Betrieb dieses Geräts zu gewährleisten.

Vorsicht, Stromschlagrisiko (spezifische Warn- und Vorsichtshinweise finden Sie im Handbuch).

Kategorie II 300 V Überspannungsschutz

U3606B Benutzerhandbuch III

Sicherheitshinweise

WARNUNG

VORSICHT

Lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Gerät benutzen.

Die folgenden allgemeinen Sicherheitsvorkehrungen müssen während aller Phasen des Betriebs, des Services und der Reparatur dieses Instruments beachtet werden. Durch Missachtung dieser Sicherheitsvorkehrungen oder bestimmter Warnungen an einer anderen Stelle dieses Handbuchs werden die Sicherheitsstandards beim Entwurf, bei der Bereitstellung und bei der vorgesehenen Verwendung dieses Geräts verletzt. Agilent Technologies übernimmt bei Missachtung dieser Voraussetzungen durch den Kunden keine Haftung.

• Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Prüfen Sie vor Verwendung des Geräts das Gehäuse. Achten Sie auf Risse oder fehlende Kunststoffteile. Setzen Sie das Gerät nicht im Bereich explosiver Gase, Dämpfe oder Stäube ein.

• Verwenden Sie stets die im Lieferumfang des Geräts enthaltenen Kabel.

• Beachten Sie vor dem Herstellen einer Verbindung alle auf dem Gerät befindlichen Kennzeichnungen.

• Schalten Sie das Gerät und das Anwendungssystem aus, bevor Sie Kabel an die E/A-Anschlüsse anschließen.

• Verwenden Sie für Servicearbeiten an dem Gerät nur angegebene Ersatzteile.

• Verwenden Sie das Gerät niemals, wenn die Abdeckung entfernt oder gelöst ist.

• Verwenden Sie ausschließlich das im Lieferumfang enthaltene Netzteil des Herstellers, um mögliche Gefahren zu vermeiden.

IV U3606B Benutzerhandbuch

• Wenn das Gerät nicht in der vom Hersteller angegebenen Weise

verwendet wird, kann der Geräteschutz beeinträchtigt werden.

• Zur Reinigung des Gerätes dürfen ausschließlich trockene Tücher verwendet werden. Ethylalkohol sowie andere flüchtige Lösungsmittel dürfen nicht zum Reinigen des Geräts verwendet werden.

• Blockieren Sie nicht die Lüftungsöffnungen des Geräts.

Umgebungsbedingungen

HINWEIS

Dieses Instrument ist für den Gebrauch in Räumen mit geringer Kondensation konstruiert. Die nachstehende Tabelle enthält die allgemeinen Anforderungen an die Umgebungsbedingungen für dieses Gerät.

Umgebungsbedingungen Anforderung

• Betriebsbedingungen

Te m p e r a t u r

Feuchtigkeit

Höhe Bis zu 2000 m

Verschmutzungsgrad 2

Das U3606B entspricht den folgenden Sicherheits- und EMC-Normen:

• 0 °C bis 55 °C

• Lagerbedingungen

• -40 °C bis 70 °C

• Betriebsbedingungen

• Bis zu 80% relative Luftfeuchtigkeit bei 40 °C (keine Kondensation)

• Lagerbedingungen

• Bis zu 95% relative Luftfeuchtigkeit bei 40 °C (keine Kondensation)

U3606B Benutzerhandbuch V

Sicherheitsnormen

• IEC 61010-1:2001/EN61010-1:2001 (2. Ausgabe)

• Kanada: CAN/CSA-C22.2 Nr. 61010-1-04

• USA: ANSI/UL 61010-1:2004 EMC-Norm

• IEC 61326-1:2005/EN 61326-1:2006

• CISPR11:2003/EN55011:2007, Gruppe 1 Klasse A

• Kanada: ICES/NMB-001:Ausgabe 4, Juni 2006

• Australien/Neuseeland: AS/NZS CISPR11:2004

Aufsichtsrechtliche Kennzeichnungen

Das CE-Zeichen ist eine registrierte Marke der Europäischen Gemeinschaft. Das CE-Zeichen gibt an, dass das Produkt allen relevanten europäischen rechtlichen Richtlinien entspricht.

ICES/NMB-001 gibt an, dass dieses ISM-Gerät der kanadischen Norm ICES-001 entspricht. Cet appareil ISM est confomre a la norme NMB-001 du Canada.

Das CSA-Zeichen ist eine eingetragene Marke der Canadian Standards Association.

Das C-Tick-Zeichen ist eine registrierte Marke der Spectrum Management Agency of Australia. Dies kennzeichnet die Einhaltung der australischen EMC-Rahmenrichtlinien gemäß den Bestimmungen des Radio Communication Act von 1992.

Dieses Gerät entspricht der Kennzeichnungsanforderung gemäß WEEE-Richtlinie (2002/96/EC). Dieses angebrachte Produktetikett weist darauf hin, dass Sie dieses elektrische/elektronische Produkt nicht im Hausmüll entsorgen dürfen.

Dieses Zeichen gibt den Zeitraum an, in dem nicht erwartet wird, dass gefährliche oder giftige Substanzen bei sachgemäßer Benutzung aus dem Gerät entweichen oder verfallen. Die erwartete Nutzungsdauer dieses Produkts liegt bei vierzig Jahren.

VI U3606B Benutzerhandbuch

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment, WEEE) 2002/96/EC

Produktkategorie:

Im Bezug auf die Ausrüstungstypen in der WEEE-Richtlinie Zusatz 1, gilt dieses Instrument als „Überwachungs- und Kontrollinstrument“.

Das angebrachte Produktetikett ist unten abgebildet.

Entsorgen Sie dieses Gerät nicht im Hausmüll.

Zur Entsorgung dieses Geräts wenden Sie sich an das nächste Agilent Service Center oder besuchen Sie:

www.agilent.com/environment/product

Dort erhalten Sie weitere Informationen.

U3606B Benutzerhandbuch VII

Konformitätserklärung

HINWEIS

Die Konformitätserklärung (KE) für dieses Gerät ist auf der Website von Agilent verfügbar. Unter Eingabe des Produktmodells oder der Beschreibung können Sie nach der KE suchen.

http://regulations.corporate.agilent.com/DoC/search.htm

Wenn Sie die richtige Konformitätserklärung nicht finden, wenden Sie sich an Ihren lokalen Agilent Vertreter.

VIII U3606B Benutzerhandbuch

Inhalt

1 Einleitung

Über dieses Handbuch 2

Dokumentationen 2 Sicherheitshinweise 2

Vorbereiten des U3606B 3

Überprüfen der Lieferung 3 Instrument an das Netz anschließen 5 Anpassen des Tragegriffs 7 Rackmontage des Instruments 8 Mehrere U3606B-Geräte stapeln 10

U3606B im Überblick 11

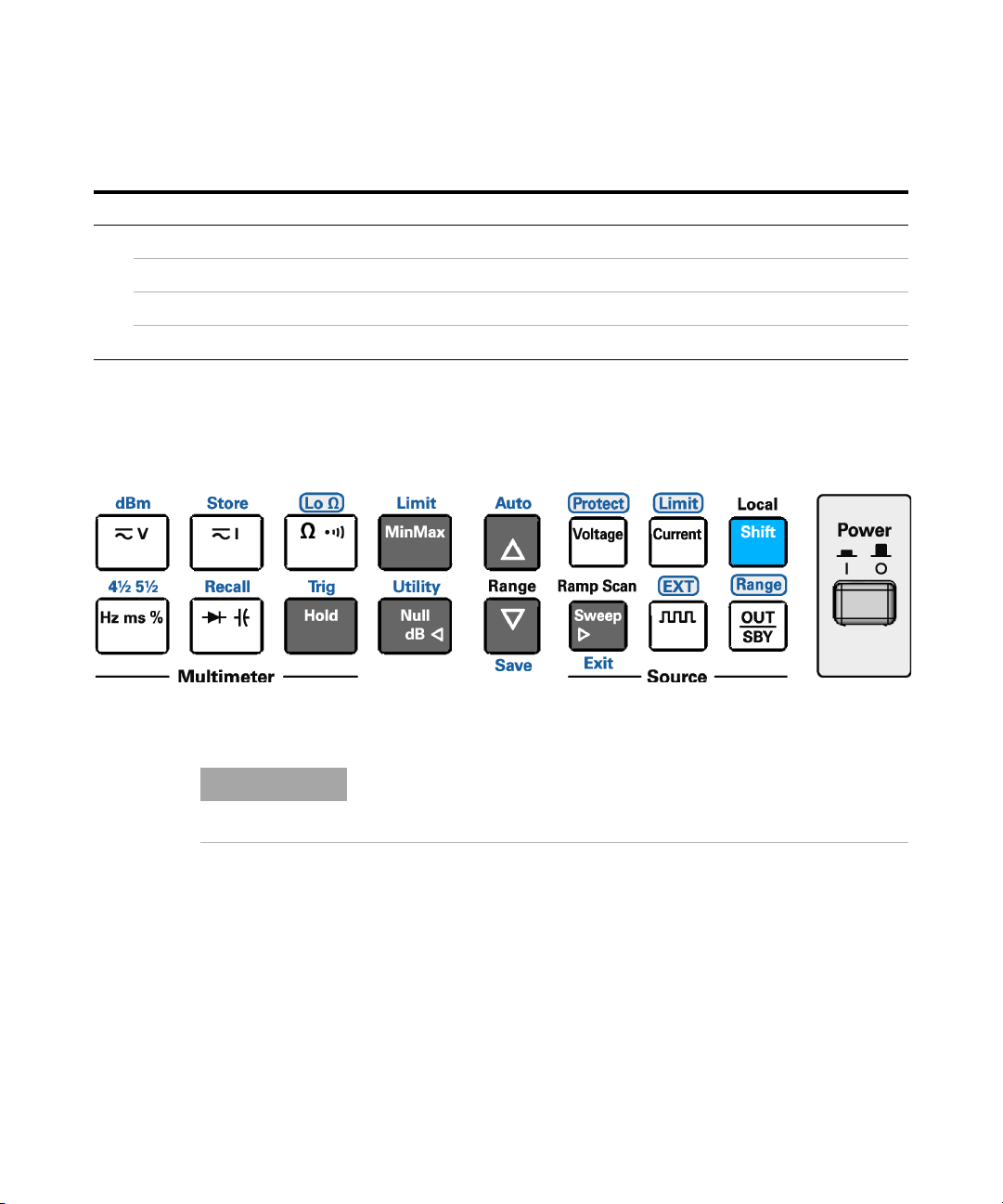

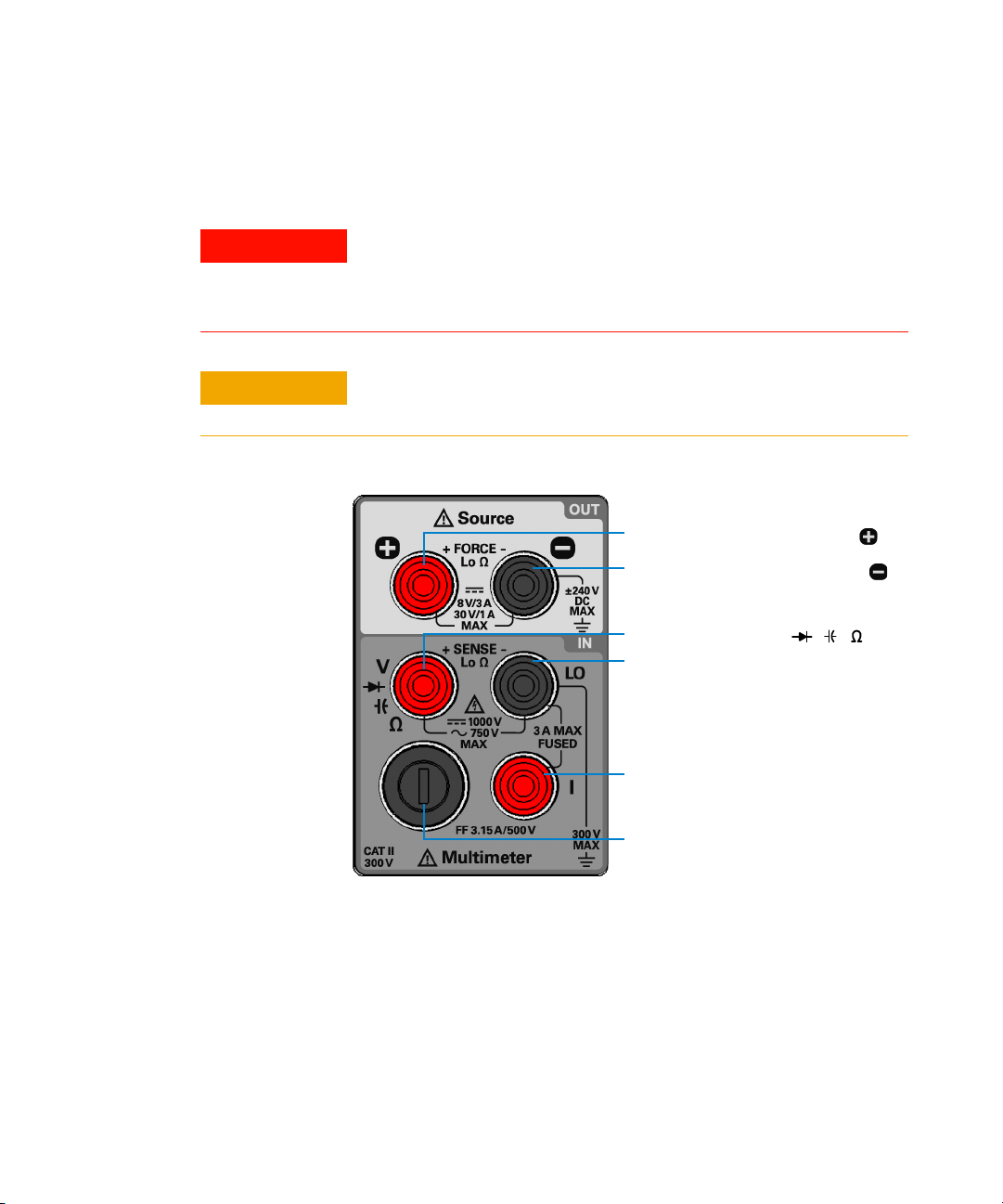

Maße 11 Übersicht 12 Bildschirmanzeige 15 Tastenfeld 18 Eingangs-/Ausgangsanschlüsse 24

2 Betrieb und Funktionen

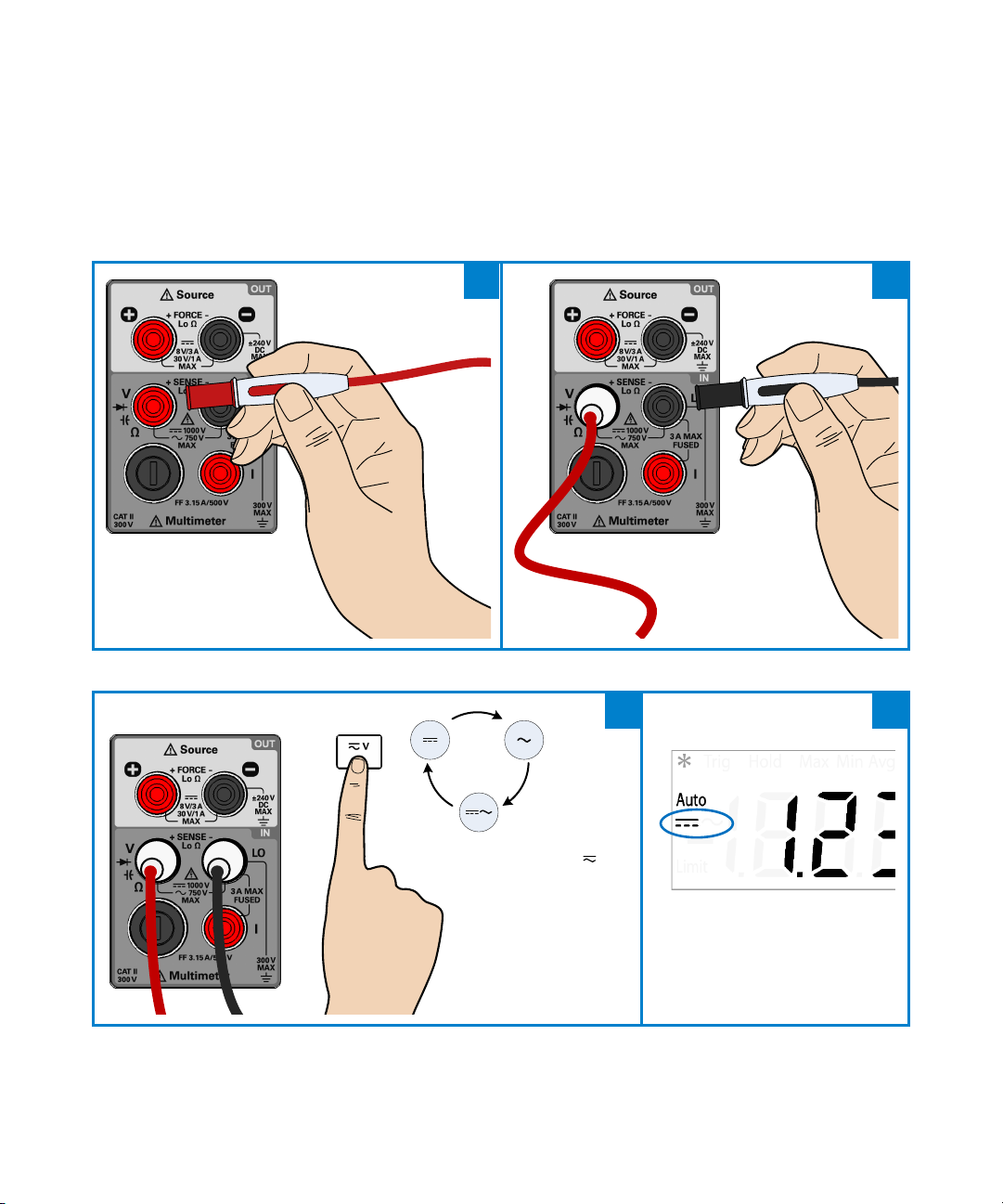

Messen der Spannung 30

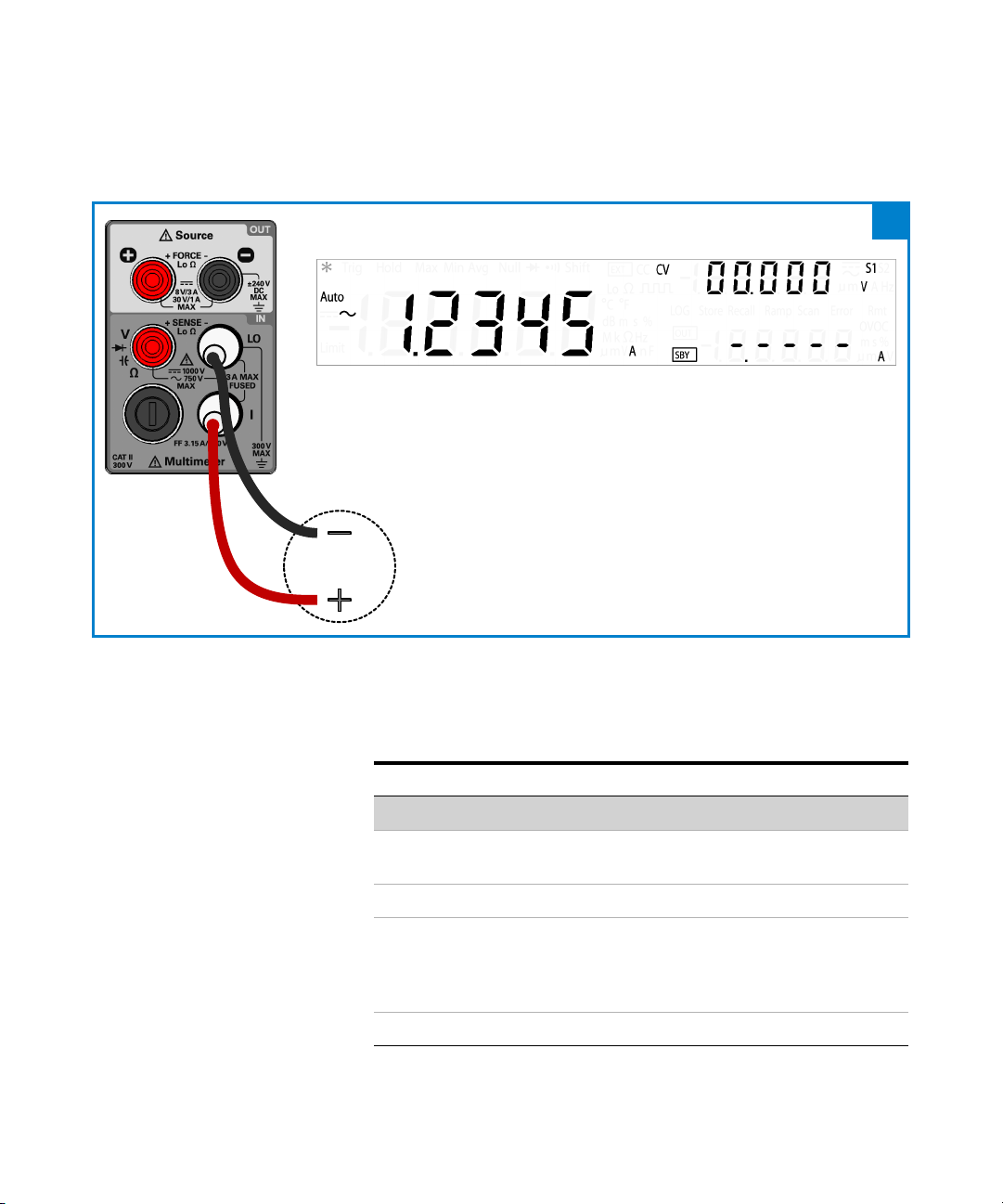

Messen der Stromstärke 33

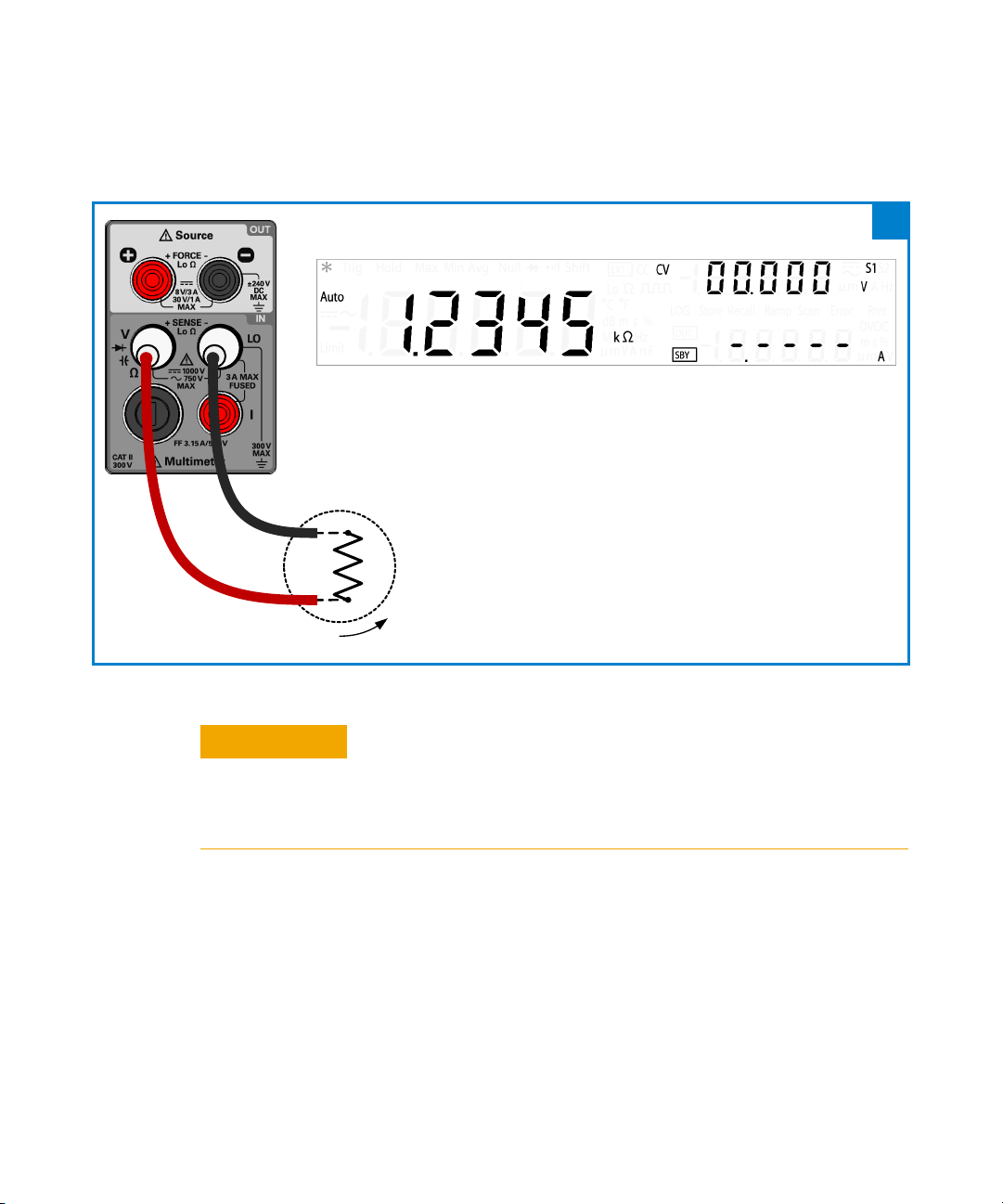

Widerstandsmessung 36

Durchgangstests 39

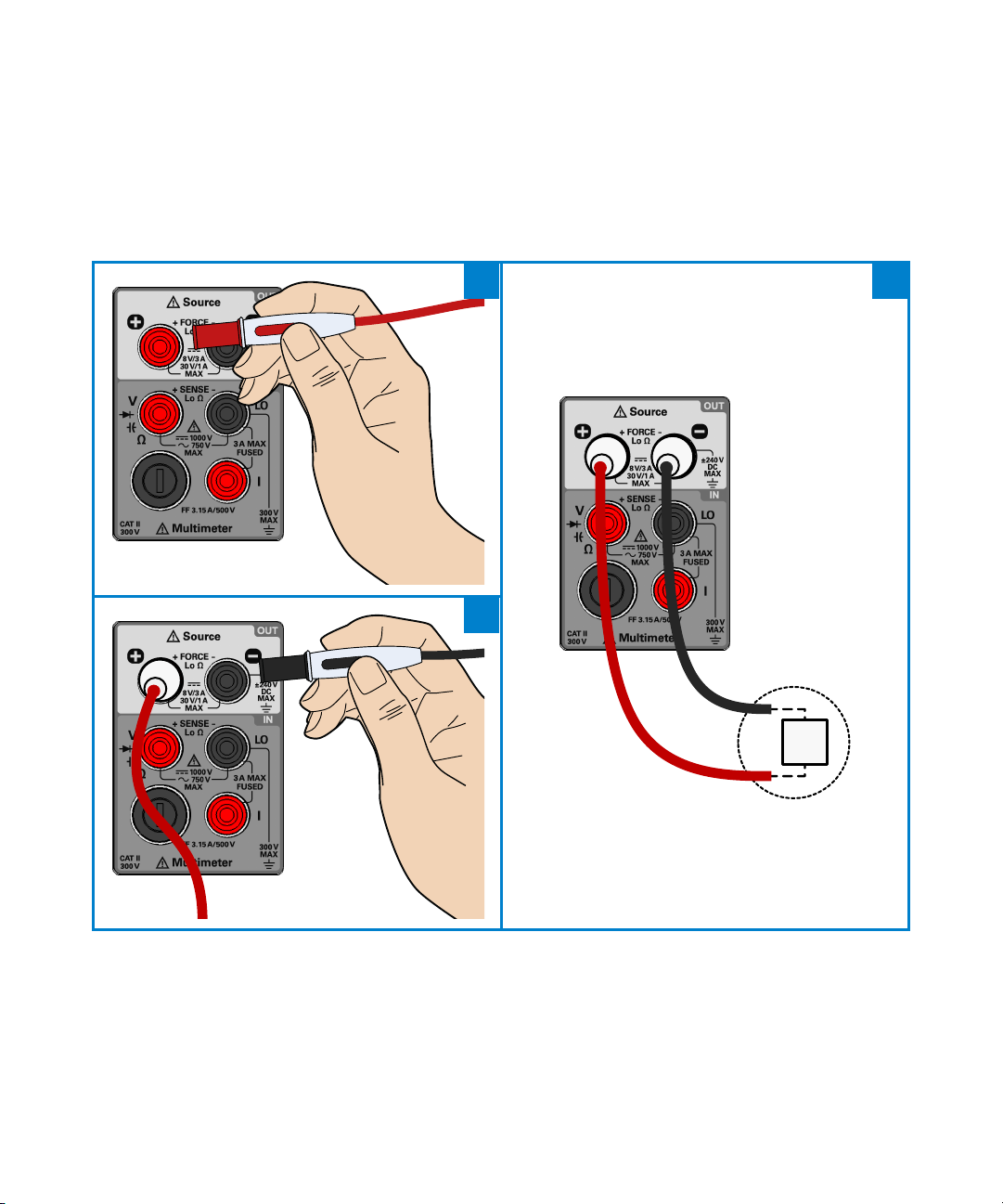

Messen von Niedrigwiderstand 42

Messen der Kapazität 47

Testen von Dioden 50

Messen von Frequenz/Impulsbreite/Arbeitszyklus

(Spannungspfad) 53

U3606B Benutzerhandbuch IX

Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad) 56

Auswählen eines Bereichs 59

Einstellung der Auflösung 61

Mathematische Operationen 62

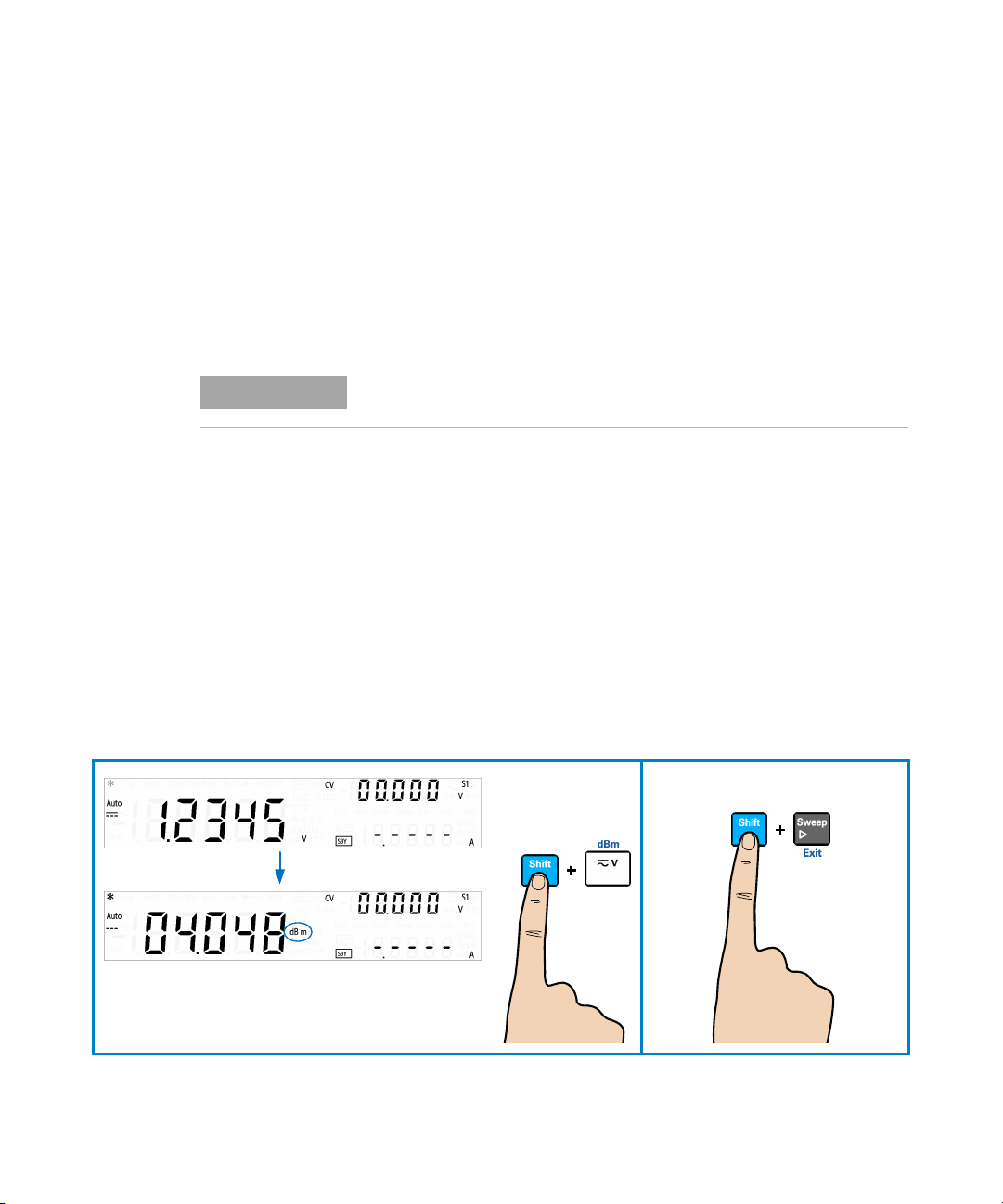

Null 63 dBm-Messungen 66 dB-Messungen 67 MinMax 69 Limit 70 Hold 73

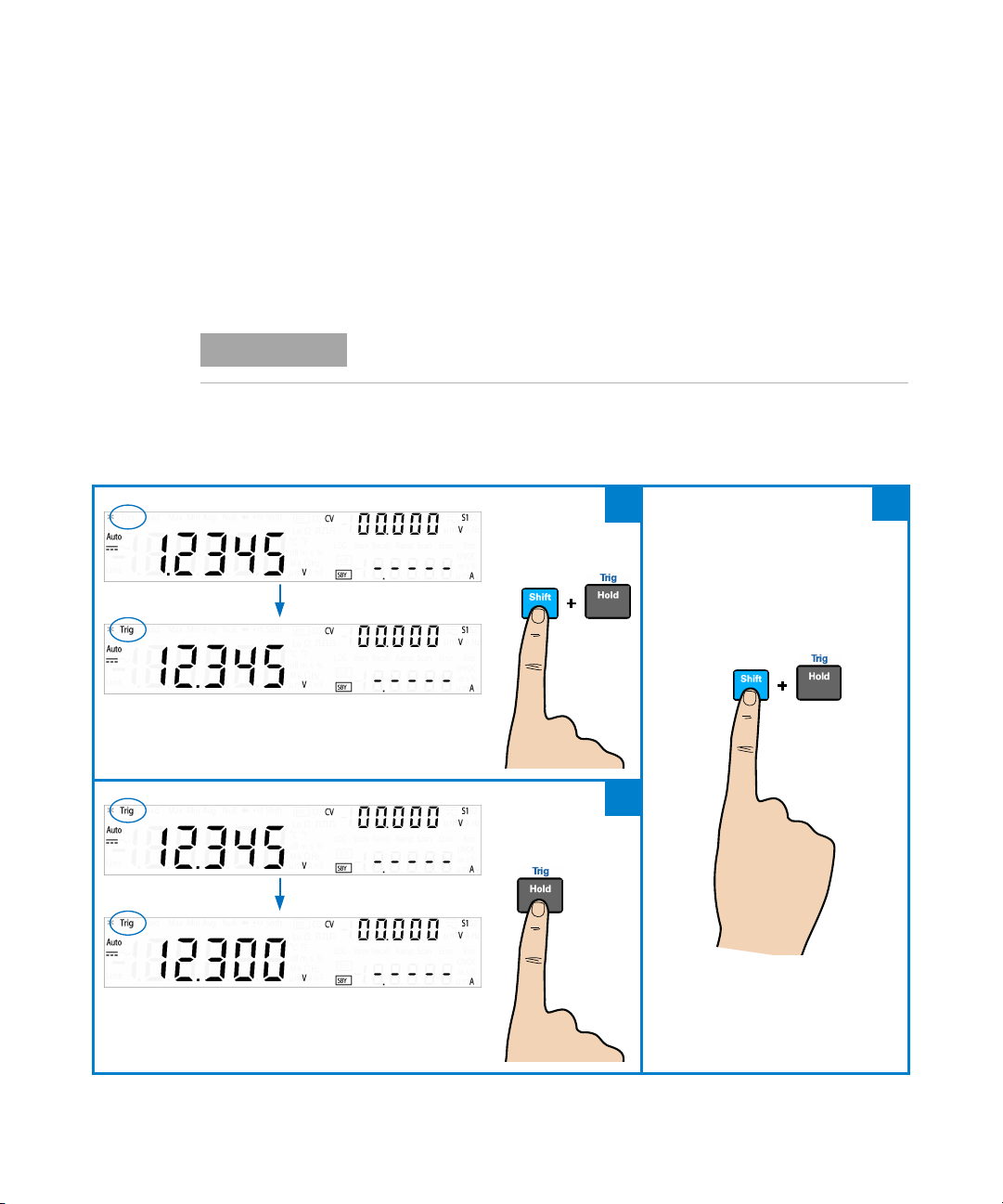

Triggern des Multimeters 75

Triggern über das vordere Bedienfeld 76 Triggern über die Remoteschnittstelle 77

3 DC-Netzteilbetrieb

Konstantspannungsbetrieb 80

Konstantstrombetrieb 83

Schutzfunktionen 86

Überspannungsschutz (OVP) 86 Überstromschutz (OCP) 90 Überspannungsgrenzwert (OV) 94 Überstromgrenzwert (OC) 97

Rechteckwellenfunktion 100

Durchlauffunktionen 106

Rampensignal 106 Abtastsignal 109

Auswählen eines Bereichs 113

Aktivieren des Ausgangs 114

Remote-Abtastung 115

X U3606B Benutzerhandbuch

4 Systembezogener Betrieb

Verwenden des Utility-Menüs 124

Zusammenfassung des Utility-Menüs 126

Elemente des Utility-Menüs 129

Lesen von Fehlermeldungen 129 Komfigurieren der Datenprotokollierungsparameter 130 Aufzeichnen von Messdaten (Datenprotokollierung) 131 Aktivieren der Aktualisierung 132 Einstellen der Glättungsfunktion 133 Konfigurieren der Abtastsignalparameter 136 Konfigurieren der Rampensignalparameter 138 Einstellen des Ausgangsschutzstatus 140 Einstellen eines Soft-Start-Ausgangs 141 Auswählen eines dBm-Referenzwiderstandswerts 142 Durchführen eines Selbsttests 142 Verbindung mit einer Remoteschnittstelle 143 Konfigurieren des Signaltons 144 Ändern des Einschaltstatus 145 Anpassen der Anzeigehelligkeit 146 Lesen der Programmcoderevision 146

Speichern und Abrufen von Instrumentenstatus 147

Speichern eines Status 148 Abrufen eines gespeicherten Status 149

Remotebetrieb 150

Konfigurieren und Verbinden der GPIB-Schnittstelle 151 Konfigurieren und Verbinden der USB-Schnittstelle 152 SCPI-Befehle 152

5 Eigenschaften und Spezifikationen

Produkteigenschaften 156

U3606B Benutzerhandbuch XI

Spezifikationen des digitalen Multimeters 158

Spezifikationsannahmen 158 DC-Spezifikationen 159 AC-Spezifikationen 163 Frequenzspezifikationen 165 Arbeitszyklus- und Impulsbreitenspezifikationen 167 Betriebsspezifikationen 167 Zusätzliche Eigenschaften 169

Spezifikationen für DC-Netzteil 173

Sicherheitsaspekte 173 Spezifikationsannahmen 173 Leistungsspezifikationen 174 Zusätzliche Eigenschaften 176

6 Liste der Fehlermeldungen

Fehlermeldungen 182

Befehlsfehler 183 Ausführungsfehler 184 Interne Fehler 185 Abfragefehler 185 Gerätespezifische Fehler 185 Selbsttestfehler 186 Kalibrierungsfehler 187

XII U3606B Benutzerhandbuch

Liste der Abbildungen

Abbildung 1-1 EinzelrackmontageU3606B 8 Abbildung 1-2 Zwei nebeneinander als Rack montierte U3606B 8 Abbildung 1-3 Rackmontagemaße 9 Abbildung 1-4 U3606B Maße 11 Abbildung 1-5 Das vordere Bedienfeld auf einen Blick 12 Abbildung 1-6 Das hintere Bedienfeld auf einen Blick 13 Abbildung 1-7 Die VFD-Anzeige auf einen Blick 15 Abbildung 1-8 Das Tastenfeld auf einen Blick 18 Abbildung 1-9 Die Ein-/Ausgangsanschlüsse auf einen Blick 24 Abbildung 3-1 Remote-Abtastverbindungen 116 Abbildung 3-2 Lokale Abtastverbindungen 116

U3606B Benutzerhandbuch XIII

DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.

XIV U3606B Benutzerhandbuch

Liste der Tabellen

Tabelle 1-1 Beschreibungen des vorderen Bedienfelds 12 Tabelle 1-2 Beschreibungen des hinteren Bedienfelds 14 Tabelle 1-3 VFD-Anzeigebeschreibungen 15 Tabelle 1-4 Tastenfeldbeschreibungen 19 Tabelle 1-5 Eingangsanschlüsse 25 Tabelle 1-6 Ausgangsanschlüsse 26 Tabelle 2-1 Spannungsmessungsübersicht 31 Tabelle 2-2 Strommessungsübersicht 34 Tabelle 2-3 Übersicht zur Widerstandsmessung 38 Tabelle 2-4 Durchgangstestübersicht 41 Tabelle 2-5 Übersicht zur Niedrigwiderstandsmessung 45 Tabelle 2-6 Niedrigwiederstandsteststromwerte 45 Tabelle 2-7 Übersicht zur Kapazitätsmessung 49 Tabelle 2-8 Diodentestübersicht 52 Tabelle 2-9 Übersicht der

Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Spannungspfad) 55

Tabelle 2-10 Übersicht der

Frequenz-/Impulsbreite-/Arbeitszyklus-Messung 58

Tabelle 2-11 Übersicht zu mathematischen Operationen 62 Tabelle 3-1 Überspannungsschutzbereich und -werte im

CC-Modus 88

Tabelle 3-2 Überspannungsschutzbereich und -werte im

CV-Modus 92

Tabelle 3-3 Überspannungsbereich und -werte im CC-Modus 96 Tabelle 3-4 Überspannungsbereich und -werte im CV-Modus 99 Tabelle 3-5 Mindest- und Höchstwert der

Rechteckwellenamplitude 105

Tabelle 3-6 Verfügbare Bereiche für

DC-Stromversorgungsfunktionen 113

Tabelle 4-1 Zusammenfassung des Utility-Menüs 126 Tabelle 4-2 Abtastsignalparameter 136 Tabelle 4-3 Rampensignalparameter 138 Tabelle 4-4 Systemschutzwerte 140

U3606B Benutzerhandbuch XV

Tabelle 5-1 DC-Genauigkeitsspezifikationen ± (% des Messwerts

+ % des Bereichs) 159

Tabelle 5-2 AC-Genauigkeitsspezifikationen ± (% des Messwerts

+ % des Bereichs) 163

Tabelle 5-3 Frequenzgenauigkeitsspezifikationen ± (% des

Messwerts + % des Bereichs) 165

Tabelle 5-4 Frequenzempfindlichkeit während

Spannungsmessung 166

Tabelle 5-5 Frequenzempfindlichkeit während

Stromstärkenmessung 166

Tabelle 5-6 Auflösung und Genauigkeit des Arbeitszyklus und der

Impulsbreite 167

Tabelle 5-7 Lesegeschwindigkeit (typisch) 167 Tabelle 5-8 Leistungsspezifikationen des DC-Netzteils 174 Tabelle 5-9 Zusätzliche Eigenschaften des DC-Netzteils 176 Tabelle 5-10 Eigenschaften der Rechteckwellenausgabe 177 Tabelle 5-11 Scanausgabeeigenschaften 179 Tabelle 5-12 Ramp-Ausgabeeigenschaften 179 Tabelle 6-1 Liste der Befehlsfehler 183 Tabelle 6-2 Liste der Ausführungsfehler 184 Tabelle 6-3 Liste der internen Fehler 185 Tabelle 6-4 Liste der Abfragefehler 185 Tabelle 6-5 Liste der gerätespezifischen Fehler 185 Tabelle 6-6 Liste der Selbsttestfehler 186 Tabelle 6-7 Liste der Kalibrierungsfehler 187

XVI U3606B Benutzerhandbuch

U3606B Multimeter|DC-Netzteil Benutzerhandbuch

1 Einleitung

Über dieses Handbuch 2

Dokumentationen 2 Sicherheitshinweise 2

Vorbereiten des U3606B 3

Überprüfen der Lieferung 3 Instrument an das Netz anschließen 5 Anpassen des Tragegriffs 7 Rackmontage des Instruments 8 Mehrere U3606B-Geräte stapeln 10

U3606B im Überblick 11

Maße 11 Übersicht 12 Bildschirmanzeige 15 Tas te nf el d 18 Eingangs-/Ausgangsanschlüsse 24

In diesem Kapitel wird die Einrichtung des U3606B beschrieben. Außerdem ist eine Übersicht aller Funktionen des U3606B enthalten.

Agilent Technologies

1 Einleitung

Über dieses Handbuch

Die Beschreibungen und Anleitungen in diesem Handbuch beziehen sich auf das Agilent U3606B Multimeter|DC-Netzteil (im Folgenden als U3606B- oder -Instrument bezeichnet).

Dokumentationen

Für Ihr Instrument sind die folgenden Handbücher verfügbar. Die aktuellen Versionen finden Sie auf unserer Webseite unter:

http://www.agilent.com/find/U3606B.

Prüfen Sie die Änderungsstandversion des jeweiligen Handbuchs auf der ersten Seite.

•Benutzerhandbuch. Dieses Handbuch.

• Schnellstarthandbuch. Druckversion im Lieferumfang

enthalten.

• Referenz für Programmierer. Kostenfreier Download über

die Agilent-Webseite.

Sicherheitshinweise

Dieses Handbuch enthält Sicherheitshinweise (Beispiele zum Format finden Sie im Abschnitt „Sicherheitshinweise“). Wenn Sie Ihr Instrument verwenden, sollten Sie über die Bedeutung der Hinweise informiert sein.

Weitere wichtige Sicherheitshinweise zur Verwendung dieses Produkts befinden sich im Abschnitt „Sicherheitshinweise“.

Setzen Sie den Vorgang nach einem Sicherheitshinweis nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und nicht einhalten können.

2 U3606B Benutzerhandbuch

Vorbereiten des U3606B

Überprüfen der Lieferung

Wenn Sie Ihr Instrument erhalten, kontrollieren Sie die Lieferung folgendermaßen.

1 Überprüfen Sie die Transportverpackung auf Schäden.

2 Nehmen Sie den Inhalt vorsichtig aus der Verpackung, und

3 Wenden Sie sich mit Fragen und Problemen an die

Einleitung 1

Vorbereiten des U3606B

Zeichen einer Beschädigung können eine verbeulte oder zerrissene Transportverpackung oder eine unnormale Verdichtung oder Risse im Polstermaterial sein. Bewahren Sie das Verpackungsmaterial für den Fall auf, dass das Instrument zurückgesendet werden muss.

stellen Sie sicher, dass das Standardzubehör und Ihre bestellten Optionen in der Lieferung enthalten sind. Vergleichen Sie hierzu den Inhalt mit der Liste der im Lieferumfang enthaltenen Teile hier unten.

Agilent-Kontakttelefonnummern auf der Rückseite dieses Handbuchs.

Im Lieferumfang enthaltene Teile

Überprüfen Sie, ob Sie die folgenden Teile mit der Lieferung des U3606B erhalten haben. Wenn etwas fehlt oder beschädigt sein sollte, wenden Sie sich an den nächsten Agilent Händler.

Bewahren Sie die Originalverpackung auf, falls das Gerät U3606B an Agilent zurückgeschickt werden muss. Wenn Sie das Gerät U3606B zum Service einsenden, bringen Sie ein Etikett mit Informationen zum Besitzer und Modellnummer an. Fügen Sie auch eine Kurzbeschreibung des Problems bei.

U3606B Benutzerhandbuch 3

1 Einleitung

Agilent U3606B Multimeter|DC-Netzteil

Stromkabel

U8201A Combo Test Lead Kit

Schnittstellenkabel USB

Standard-A zu Typ-B

Zertifikat für die

Kalibrierung

Agilent U3606B

Schnellstarthandbuch

Agilent CD-ROM für

Automatisierung

Agilent U3606B

Produktreferenz-CD-ROM

Vorbereiten des U3606B

4 U3606B Benutzerhandbuch

Instrument an das Netz anschließen

HINWEIS

WARNUNG

VORSICHT

Das U3606B wird vom Werk aus mit einem Netzkabel ausgeliefert, dessen Stecker mit den Steckdosen an Ihrem Standort kompatibel ist. Das U3606B wird mit einem dreiadrigen Netzkabel geliefert, wobei die dritte Ader die Erdung ist.

Einleitung 1

Vorbereiten des U3606B

U3606B Benutzerhandbuch 5

Der Netzkabelstecker sollte nur in eine Steckdose mit Schutzerdung gesteckt werden.

Das U3606B ist nur geerdet, wenn das Stromkabel an eine entsprechende Steckdose angeschlossen wird. Verwenden Sie das Instrument nicht ohne eine entsprechende Erdung.

1 Einleitung

HINWEIS

Schalten Sie das Instrument mit dem Netzschalter ein.

Die Anzeige auf der Vorderseite ist beleuchtet, während das U3606B seinen Einschalt-Selbsttest durchführt.

Die Abbildung oben zeigt den U3606B-Status nach dem Einschalten.

• DC-Spannungsmessfunktion mit aktivierter automatischer Bereichsauswahl und

• Betrieb bei Konstantspannung mit deaktiviertem Ausgang (Standby).

Automatische Bereichsauswahl aktiviert

Konstantspannungsbetrieb

DC-Spannungsmessung

Ausgang im Standby-Modus

Vorbereiten des U3606B

• Bei nachfolgendem Aus- und Einschalten kehrt das U3606B standardmäßig zum

letzten Status vor dem Ausschalten zurück. Sie können dies im Utility-Menü ändern.

• Wenn der Selbsttest nicht erfolgreich ist, wird auf der rechten Seite Error angezeigt. Drücken Sie auf [Shift] > [Utility], wenn Sie die Fehlernummer im Utility-Menü lesen möchten.

• Das Utility-Menü enthät einen umfangreicheren Selbsttest.

6 U3606B Benutzerhandbuch

Anpassen des Tragegriffs

12a3

Einleitung 1

Vorbereiten des U3606B

U3606B Benutzerhandbuch 7

1 Einleitung

Vorbereiten des U3606B

Rackmontage des Instruments

Sie können das U3606B mithilfe eines der zwei optional verfügbaren Sätze in einem standardmäßigen 19-Zoll-Rack montieren. Anleitungen und Montageteile sind in jedem Rackmontagesatz enthalten.

Bestellen Sie 34190A, wenn Sie eine Rackmontage eines einzelnen Instruments durchführen möchten.

Abbildung 1-1 EinzelrackmontageU3606B

Bestellen Sie 1CM011A, wenn Sie zwei Instrumente nebeneinander montieren möchten. Verwenden Sie auf jeden Fall die Halteschienen im Rack. Diese Konfiguration ist nur mit zwei nebeneinander montierten U3606B möglich.

Abbildung 1-2 Zwei nebeneinander als Rack montierte U3606B

Entfernen Sie vor der Rackmontage des Instruments den Tragegriff sowie den vorderen und hinteren Gummipuffer.

1 Um den Griff zu entfernen, drehen Sie ihn in eine vertikale

Position, und ziehen Sie die Enden nach außen.

2 Um einen Gummipuffer zu entfernen, ziehen Sie an einer

Ecke und streifen ihn ab.

8 U3606B Benutzerhandbuch

Einleitung 1

Alle Maßangaben in Millimetern

Vorbereiten des U3606B

Abbildung 1-3 Rackmontagemaße

U3606B Benutzerhandbuch 9

1 Einleitung

Der Pfeil für Stackable Direction muss nach oben zeigen.

Vorbereiten des U3606B

Mehrere U3606B-Geräte stapeln

Sie können mehrere U3606B-Geräte übereinander stapeln

Durch die Gummipuffer werden die gestapelten Geräte in Position gehalten, und unerwünschte Bewegungen werden verhindert.

10 U3606B Benutzerhandbuch

U3606B im Überblick

105 mm

334 mm

226 mm

Maße

Einleitung 1

U3606B im Überblick

Abbildung 1-4 U3606B Maße

U3606B Benutzerhandbuch 11

1 Einleitung

789

U3606B im Überblick

Übersicht

Vorderes Bedienfeld

In diesem Abschnitt werden die Komponenten des vorderen Bedienfelds des U3606B beschrieben.

Abbildung 1-5 Das vordere Bedienfeld auf einen Blick

Tabelle 1-1 Beschreibungen des vorderen Bedienfelds

Legende Beschreibung

1 Ausgangsanschlüsse Positive und negative Anschlüsse für Ausgangsverbindungen

2 Eingangsanschlüsse

3 Aktuelle Sicherung 3,15 A/500 V F/B 6,3 × 32 mm Sicherung

4 Vakuumfluoreszenzanzeige Zeigt die Instrumenteinstellungen und -ablesewerte an

Positive Anschlüsse und negativer Anschluss (gemeinsam) für Eingangsverbindungen

12 U3606B Benutzerhandbuch

Einleitung 1

U3606B im Überblick

Tabelle 1-1 Beschreibungen des vorderen Bedienfelds (Fortsetzung)

Legende Beschreibung

5 [Shift]/[Local] Wählt Shift-Funktionen aus und aktiviert Bedienfeldfunktionen bei Remotesperre

6 [Power] Schaltet das Gerät ein oder aus

7 Tasten für Multimeterbetrieb Funktionstasten für Multimeterbetrieb

Automatische und manuelle

Bereichsauswahl

9 Tasten für Quellbetrieb Funktionstasten für Quellbetrieb

Wählt einen manuellen Bereich aus oder aktiviert automatische Bereichsauswahl für Multimeterbetrieb

Hinteres Bedienfeld

In diesem Abschnitt werden die Elemente des hinteren Bedienfelds desU3606B angezeigt.

Abbildung 1-6 Das hintere Bedienfeld auf einen Blick

U3606B Benutzerhandbuch 13

1 Einleitung

U3606B im Überblick

Tabelle 1-2 Beschreibungen des hinteren Bedienfelds

Legende Beschreibung

1 Netzanschluss Stellt die Verbindung mit der Stromquelle her - setzen Sie den Stecker hier fest ein

2 AC-Leitungssicherung

3 Lüfter Lüfter zum Kühlen des Instruments.

4 Kensington-Sicherheitsschlitz Diebstahlsicherungssystem unter Verwendung von Kensington-Schlössern.

5 GPIB-Schnittstellenanschluss Physische GPIB (IEEE-488)-Schnittstelle.

6 Gehäuseerdungsanschluss

7 Hintere Ausgangsanschlüsse Positive und negative Anschlüsse für Remote-Abtastung

8 Kurzschlussbrücken

9 USB-Schnittstellenanschluss Physische Schnittstelle des USB-Anschlusses Typ-B

10 Seriennummer Gibt die Seriennummer des Instruments an

Um den Schutz zu gewährleisten, ersetzen Sie diese Sicherung nur durch eine Sicherung mit angegebenem Typ und Nennwert.

Mit Erdung oder Einheitengehäuse verbinden, um durch Masseschleifen verursachtes Rauschen zu verhindern.

Zum Kurzschließen der hinteren Ausgangs- und Abtastungsanschlüsse (+ und sowie +S und -S).

14 U3606B Benutzerhandbuch

Bildschirmanzeige

1234

7891011

In diesem Abschnitt werden die Meldeanzeigen des U3606B beschrieben.

Abbildung 1-7 Die VFD-Anzeige auf einen Blick

Einleitung 1

U3606B im Überblick

Tabelle 1-3 VFD-Anzeigebeschreibungen

Legende Beschreibung

An den Eingangsanschlüssen wird eine einzelne Ablesung vorgenommen

Tr ig Trigger-Funktion ist aktiv

Hold Math. Hold-Operation aktiviert

MinMaxAvg Math. MinMax-Operation aktiviert

Avg Wenn Avg blinkt, ist die Glättungsfunktion aktiviert

Null Math. Null-Operation aktiviert

Diodentestfunktion ausgewählt

Durchgangstestfunktion ausgewählt

Shift Shift-Modus ausgewählt

U3606B Benutzerhandbuch 15

1 Einleitung

U3606B im Überblick

Tabelle 1-3 VFD-Anzeigebeschreibungen (Fortsetzung)

Legende Beschreibung

EXT Remote-Abtastbetrieb aktiviert

CC Konstantstrombetrieb ausgewählt

CV Konstantspannungsbetrieb ausgewählt

Lo Ω Niedrigwiderstands-(4-Draht)-Messung ausgewählt

Rechteckwellenausgabe ausgewählt

–1.8.8.8.8.8

S1 Ausgabebereich S1 ausgewählt — 30 V/1 A oder 30 V/100 mA

S2 Ausgabebereich S2 ausgewählt — 8 V/3 A oder 1000 mV/3 A

Sekundäranzeige für Quellbetrieb

S1S2

V Spannungseinheit: V für Konstantspannung

A Stromstärkeeinheit: A für Konstantstromstärke

Hz Frequenzeinheit: Hz für Rechteckwellenausgabe

Limit Math. Grenzwertoperation aktiviert

Auto Automatische Bereichsauswahl ausgewählt

Automatische Bereichsauswahl aktiviert für Konstantspannung, Konstantstrom und Rechteckwellenausgabe

DC-Symbol

AC-Stromsymbol

DC-Messung ausgewählt

AC-Messung ausgewählt

AC+DC-Messung ausgewählt

16 U3606B Benutzerhandbuch

Tabelle 1-3 VFD-Anzeigebeschreibungen (Fortsetzung)

Legende Beschreibung

LOG Datenprotokollierung wird ausgeführt

Store Ausgewählten Instrumentstatus speichern

Recall Ausgewählten Instrumentstatus abrufen

Ramp Rampensignalausgabe ausgewählt

Scan Abtastsignalausgabe ausgewählt

Error Mindestens ein Fehler in der Fehlerschlange

Rmt Remoteschnittstellensteuerung aktiv

OV Überspannung aktiv

OC Überstromstärke aktiv

–1.8.8.8.8.8

ºC Celsius-Temperatureinheit

ºF Fahrenheit-Temperatureinheit

Primäranzeige für Multimeter-Betrieb

Einleitung 1

U3606B im Überblick

dB Dezibeleinheit relativ zu 1 dBm

dBm Dezibeleinheit relativ zu 1 mW

ms Impulsbreiteeinheit

% Arbeitszykluseinheit

MkΩ Widerstandseinheiten: Ω, kΩ, MΩ

MkHz Frequenzeinheiten: Hz, kHz, MHz

mV Spannungseinheiten: mV, V

mA Stromstärkeeinheiten: mA, A

μnF Kapazitätseinheiten: nF, μF

OUT

SBY Ausgang im Standby-Modus (deaktiviert)

–1.8.8.8.8.8

Ausgang ist an den Ausgangsanschlüssen und Remote-Abtastungsanschlüssen (rückseitiger Ausgang) aktiviert

Sekundäranzeige für Quellbetrieb

U3606B Benutzerhandbuch 17

1 Einleitung

HINWEIS

U3606B im Überblick

Tabelle 1-3 VFD-Anzeigebeschreibungen (Fortsetzung)

Legende Beschreibung

ms Impulsbreiteeinheit für Rechteckwellenausgabe

% Arbeitszykluseinheit für Rechteckwellenausgabe

V Spannungseinheit: V für Überspannungsschutz

A Stromstärkeeinheit: A für Überstromschutz

Tastenfeld

Abbildung 1-8 Das Tastenfeld auf einen Blick

18 U3606B Benutzerhandbuch

Durch Tastendruck wird der aktuelle Betrieb geändert, eine entsprechende Meldeanzeige auf der Anzeige beleuchtet und ein Tastenton (Piepen) erzeugt.

Einleitung 1

HINWEIS

Drücken Sie zum Auswählen von

Umschaltfunktionen (1) zuerst auf

[Shift] und dann auf (2) die gewünschte

Taste. In diesem Beispiel ist die Funktion

Lo Ω ausgewählt.

Shift-Meldeanzeige

U3606B im Überblick

Verwenden der Shift-Taste

So wählen Sie eine Shift-Funktion aus: Drücken Sie zuerst auf [Shift] (die Shift-Meldeanzeige leuchtet). Drücken Sie anschließend die Taste mit der gewünschten blau gedruckten Bezeichnung.

Tabelle 1-4 Tastenfeldbeschreibungen

Legende Beschreibung

Systembezogener Betrieb

U3606B Benutzerhandbuch 19

• Wenn Sie aus Versehen auf [Shift] drücken, aber keine Shift-Funktion

verwenden möchten, drücken Sie erneut auf [Shift], um die Shift-Meldeanzeige zu deaktivieren.

• Wenn 3 Sekunden nach Drücken auf [Shift] keine Taste gedrückt wird,

schaltet das Instrument wieder in den Normalbetrieb (die Shift-Meldeanzeige wird deaktiviert).

Drücken Sie auf [Power], um das Gerät U3606B ein- oder auszuschalten.

1 Einleitung

U3606B im Überblick

Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung)

Legende Beschreibung

• Drücken Sie auf [Shift], wenn Sie eine Shift-Funktion auswählen möchten.

• Drücken Sie auf [Local], wenn Sie die Tasten auf dem vorderen Bedienfeld

entsperren möchten, wenn die Remote-Funktionssperre aktiv ist.

Drücken Sie auf [Shift] > , und wählen Sie [Utility] aus, um das Utility-Menü aufzurufen.

• Drücken Sie auf [] oder [], wenn Sie zwischen Elementen des

Utility-Menüs wechseln möchten.

• Drücken Sie auf [] oder [], wenn Sie den Cursor nach links oder rechts

verschieben möchten.

• Drücken Sie auf [] oder [], wenn Sie den Bearbeitungsmodus im

Utility-Menü für konfigurierbare Einstellungen aktivieren möchten.

• Drücken Sie auf [] oder [], wenn Sie zwischen zwei Werten wechseln,

einen Wert aus der Liste auswählen oder einen Wert erhöhen bzw. verringern möchten.

Drücken Sie auf [Shift] > [Save], wenn Sie im Bearbeitungsmodus vorgenommene Änderungen speichern möchten.

• Drücken Sie auf [Shift] > [Exit], wenn Sie den Bearbeitungsmodus oder das

Utility-Menü verlassen möchen, ohne zu speichern.

• Drücken Sie auf [Shift] > [Exit], wenn Sie eine mathematische Funktion (Null,

dBm, dB, MinMax, Limit, Hold) deaktivieren möchten.

Drücken Sie auf [Shift] > [Store], wenn Sie einen Instrumentstatus speichern möchten.

Drücken Sie auf [Shift] > [Recall], wenn Sie einen zuvor gespeicherten Instrumentstatus abrufen möchten.

Multimeter-Betrieb

Drücken Sie auf [], um zwischen den DC-, AC- und AC+DC-Spannungsmessfunktionen zu wechseln.

20 U3606B Benutzerhandbuch

Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung)

Legende Beschreibung

Drücken Sie auf [] um zwischen den DC-, AC- und AC+DC-Spannungsmessfunktionen zu wechseln.

• Drücken Sie auf [], um die Wiederstandsmessfunktion (2-Draht)

auszuwählen.

• Drücken Sie erneut auf [], wenn Sie die Durchgangstestfunktion

auswählen möchten.

Drücken Sie auf [Shift] > [Lo Ω], wenn Sie die Messfunktion für geringen Widerstand (4-Draht) auswählen möchten.

Drücken Sie auf [Hz ms %], wenn Sie zwischen den Messfunktionen der Frequenz (Hz), der Impulsbreite (ms) und dem Arbeitszyklus (%) entsprechend dem Spannungs- oder Strompfad wechseln möchten. und die Wechselstrommessungsanzeige leuchtet kurz auf, bevor die Frequenzmessung angezeigt wird.

• Drücken Sie auf [], wenn Sie die Diodentestfunktion auswählen möchten.

• Drücken Sie erneut auf [], wenn Sie die Kapazitätsmessfunktion

auswählen möchten.

Einleitung 1

U3606B im Überblick

[1]

Die Wechselspannungs-

Drücken Sie auf [Null], wenn Sie die mathematische Nullfunktion aktivieren möchten.

Drücken Sie auf [Shift] > [dBm], wenn Sie den gemessenen Spannungswert in dBm umwandeln möchten.

Drücken Sie auf [Shift] > [dBm] > [dB], wenn Sie den gemessenen Spannungswert in dB umwandeln möchten.

Drücken Sie auf [MinMax] aus, wenn Sie statistische Daten für die aktuellen Ablesungswerte speichern möchten.

Drücken Sie auf [Shift] > [Limit], wenn Sie die mathematische Limit-Funktion aktivieren möchten.

U3606B Benutzerhandbuch 21

1 Einleitung

U3606B im Überblick

Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung)

Legende Beschreibung

Quellbetrieb

Drücken Sie auf [Hold], wenn Sie einen Ablesungswert innerhalb der angegebenen Änderungs- und Schwellenwerte erfassen möchten.

• Drücken Sie auf [], wenn Sie einen größeren Bereich auswählen und

automatische Bereichsauswahl deaktivieren möchten.

• Drücken Sie auf [], wenn Sie einen kleineren Bereich auswählen und

automatische Bereichsauswahl deaktivieren möchten.

Drücken Sie auf [Shift] > [Auto], wenn Sie automatische Bereichsauswahl aktivieren und manuelle Bereichsauswahl deaktivieren möchten.

Drücken Sie auf [Shift] > [4½ 5½], wenn Sie zwischen dem 4½- und dem 5½-stelligen Modus wechseln möchten.

Drücken Sie auf [Shift] > [Tr ig ], wenn Sie die einzelne Trigger-Funktion aktivieren möchten.

Drücken Sie auf [Voltage], wenn Sie CV-Ausgabe auswählen möchten. Verwenden Sie die Pfeiltasten zum Auswählen eines geeigneten Spannungswerts.

[3]

[2]

Drücken Sie auf [Current], wenn Sie CC-Ausgabe auswählen möchten. Wählen Sie mit den Pfeiltasten einen geeigneten Stromwert aus.

• Drücken Sie auf [], wenn Sie die Quadratwellenausgabe auswählen

möchten. Wählen Sie die Spannungsamplitüde mit den Pfeiltasten aus.

• Drücken Sie erneut auf [], wenn Sie die Einstellungen des Arbeitszyklus,

der Impulsbreite und der Spannungsamplitude durchgehen möchten.

Wenn die -Meldungsanzeige blinkt, können Sie auf [] oder [] drücken, um die verfügbaren Frequenzen durchzugehen.

Wenn die -Meldungsanzeige blinkt, können Sie auf [] oder [] drücken, um die Spannungsamplitüde festzulegen beziehungsweise die vorhandenen Zyklus- oder Impulsbreitewerte durchzugehen.

22 U3606B Benutzerhandbuch

Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung)

OUT SBY

Legende Beschreibung

Drücken Sie auf [Sweep] , wenn Sie die Rampen- und Abtastfunktionen durchgehen oder die Durchlauffunktion für die ausgewählte Ausgabe (CV oder CC) deaktivieren möchten.

Drücken Sie auf [Shift] > [Limit], wenn Sie den Überstromgrenzwert für die CV-Ausgabe oder den Überspannungsgrenzwert für die CC-Ausgabe festlegen möchten.

Drücken Sie auf [Shift] > [Protect], wenn Sie den Überstromschutzwert für die CV-Ausgabe oder den Überspannungsschutzwert für die CC-Ausgabe festlegen möchten

[5]

• CV-Funktion: Drücken Sie auf [Shift] > [Range], wenn Sie zwischen Bereich

S1 (30 V/1 A), Bereich S2 (8 V/3 A), Bereich S2m (1000 mV/3 A) und S1S2 (automatische Bereichsauswahl)

• CC-Funktion: Drücken Sie auf [Shift] > [Range], wenn Sie zwischen Bereich

S1 (30 V/1 A), Bereich S1m (30 V/100 mA), Bereich S2 (8 V/3 A) oder S1S2 (automatische Bereichsauswahl)

Einleitung 1

U3606B im Überblick

[4]

[6]

wechseln möchten.

[6]

wechseln möchten.

Drücken Sie auf [] zum Umschalten zwischen Quellenausgabe (OUT) und Quellen-Standby (SBY).

Drücken Sie auf [Shift] > [EXT], wenn Sie Remote-Abtastung aktivieren möchten.

[1] Der Spannungspfad ist der Standardpfad, wenn Sie die Frequenzmessfunktion auswählen. Wenn Sie zu dem aktuellen Pfad

für die Meßwerte der Frequenz, Impulsbreite und Arbeitszyklusmaße wechseln möchten, drücken Sie zuerst auf [] und dann auf [Hz ms %].

[2] Die Refresh-Hold-Änderung und die Schwellenwerte können über das Utility-Menü konfiguriert werden.

[3] Für die Durchgangs- und Diodentestfunktionen ist eine 4½-stellige Auflösung festgelegt. Kapazitätsmessungen sind auf

eine 3½-stellige Auflösung festgelegt.

[4] Die Durchlauffunktionen sind nur verfügbar, wenn das Gerät U3606B im Konstantspannungs- oder -strombetrieb ist. Sie

können die Durchlauffunktionen nicht aufrufen, während für das U3606B Rechteckwellenausgabe aktiviert ist.

[5] Die Funktionen für Überstrom- und Überspannungsschutz sind nur aktiv, wenn der Ausgabeschutzstatus aktiviert ist.

[6] Sie können den Bereich nur ändern, wenn die Instrumentenausgabe sich im Standby befindet (die SBY-Meldeanzeige

leuchtet auf).

U3606B Benutzerhandbuch 23

1 Einleitung

WARNUNG

VORSICHT

Eingangsashlüsse (V, , , )

Positive

Positive Eingangsanschlüsse (I)

Positive Ausgangsanschlüsse ( )

Negative Ausgangsanschlüsse ( )

Negative Eingangsanschlüsse (LO)

Stromeingangssicherung

U3606B im Überblick

Eingangs-/Ausgangsanschlüsse

Bevor Sie Testanschlüsse mit den Anschlüssen am vorderen Ausgang verbinden können, müssen Sie zuerst den U3606B-Ausgang deaktivieren, um Beschädigungen der verbundenen Schaltkreise zu vermeiden.

Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie nicht die Eingangsbeschränkung.

24 U3606B Benutzerhandbuch

Abbildung 1-9 Die Ein-/Ausgangsanschlüsse auf einen Blick

Einleitung 1

U3606B im Überblick

Tabelle 1-5 Eingangsanschlüsse

Funktion Eingangsanschlüsse (+ SENSE –) Eingangsschutz

DC-Spannungsmessung

AC-Spannungsmessung

Frequenz-, Arbeitszyklus- und Impulsbreitenmessung über den Spannungspfad

Kapazitätsmessung

Diodentest

Widerstands-(2-Draht)-Messung

Durchgangstest

Niedrigwiderstands-(4-Draht)-Messung

DC-Stromstärkenmessung

AC-Stromstärkenmessung

Frequenz-, Arbeitszyklus- und Impulsbreitenmessung über den Strompfad

1.000 V

VLO

1.000 V

ILO

für alle Bereiche

RMS

750 V

3,15 A/250 V FF-Sicherung

3,15 A/500 V FF-Sicherung

für alle Bereiche

RMS

in allen Bereichen,

RMS

< 0,3 A Kurzschluss

in allen Bereichen,

RMS

< 0,3 A Kurzschluss

in allen Bereichen,

RMS

< 0,3 A Kurzschluss

in allen Bereichen,

RMS

< 0,3 A Kurzschluss

U3606B Benutzerhandbuch 25

1 Einleitung

U3606B im Überblick

Tabelle 1-6 Ausgangsanschlüsse

Funktion Ausgangsanschlüsse (+ FORCE –) Maximalausgabe

[1]

[2]

Konstantspannungsausgabe

Konstantstromausgabe

• Amplitude: 0 V bis 30 V

• OCP

• S1: 0 A bis 1,1 A

• S2: 0 A bis 3,3 A

• S2m: 0 A bis 3,3 A

• S1S2: 0 A bis 3,3 A

• OC:

• S1: 0 A bis 1,05 A

• S2: 0 A bis 3,15 A

• S2m: 0 A bis 3,15 A

• S1S2: 0 A bis 3,15 A

• Amplitude: 0 A bis 3 A

• OVP:

• S1: 0 V bis 33 V

• S2: 0 V bis 8,8 V

• S1m: 0 V bis 33 V

• S1S2: 0 V bis 33 V

• OV:

• S1: 0 V bis 31,5 V

• S2: 0 V bis 8,4 V

• S1m: 0 V bis 31,5 V

• S1S2: 0 V bis 31,5 V

Rampenausgabe

• Amplitude:

• CV: 0 V bis 31,5 V

• CC: 0 A bis 3,15 A

[1]

[2]

• Anzahl der Schritte: 1 bis 10000

Schritte

Abtastausgabe

• Amplitude:

• CV: 0 V bis 31,5 V

• CC: 0 A bis 3,15 A

• Anzahl der Schritte: 1 bis 100

[1]

[2]

Schritte

• Verweilzeit: 1 bis 99 Sek.

26 U3606B Benutzerhandbuch

Einleitung 1

U3606B im Überblick

Tabelle 1-6 Ausgangsanschlüsse (Fortsetzung)

Funktion Ausgangsanschlüsse (+ FORCE –) Maximalausgabe

• Amplitude: 0 V bis 30 V

• Frequenz: Mehrere vordefinierte

Rechteckwellenausgabe

• Arbeitszyklus: 256 Schritte

• Impulsbreite: 256 Schritte

[1] Begrenzt durch den ausgewählten Bereich, S1 (30 V/1 A), S2 (8 V/3 A), S2m (1000 mV/3 A) oder S1S2 (automatische

Bereichsauswahl).

[2] Begrenzt durch den ausgewählten Bereich, S1 (30 V/1 A), S1m (30 V/100 mA), S2 (8 V/3 A) oder S1S2 (automatische

Bereichsauswahl).

[3] Frequenzbereich 0,5 Hz bis 4800 Hz, wenn S1 oder S2 ausgewählt ist, 10 Hz bis 4800 Hz (mit festem 50% Arbeitszyklus), wenn

S1S2 (automatische Bereichsauswahl) ausgewählt ist.

Werte

[3]

[1]

U3606B Benutzerhandbuch 27

1 Einleitung

U3606B im Überblick

DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.

28 U3606B Benutzerhandbuch

U3606B Multimeter|DC-Netzteil Benutzerhandbuch

2 Betrieb und Funktionen

Messen der Spannung 30 Messen der Stromstärke 33 Widerstandsmessung 36 Durchgangstests 39 Messen von Niedrigwiderstand 42 Messen der Kapazität 47 Tes te n v on Di od en 50 Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad) 53 Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad) 56 Auswählen eines Bereichs 59 Einstellung der Auflösung 61 Mathematische Operationen 62

Null 63 dBm-Messungen 66 dB-Messungen 67 MinMax 69 Limit 70 Hold 73

Triggern des Multimeters 75

Triggern über das vordere Bedienfeld 76 Triggern über die Remoteschnittstelle 77

In diesem Kapitel werden die verschiedenen imU3606B verfügbaren Multimeter-Funktionen beschrieben.

Agilent Technologies

2 Betrieb und Funktionen

124

Drücken Sie erneut [], wenn Sie zwischen den DC-, AC- und AC+DC-Messungen wechseln möchten.

Die DC-, AC- und AC +DC-Meldeanzeige wird entsprechend Ihrer Auswahl angezeigt.

Messen der Spannung

Testanschlüsse verbinden

Spannungsmessfunktion auswählen

30 U3606B Benutzerhandbuch

Testpunkte prüfen und die Anzeige ablesen

In diesem Beispiel erhalten wir eine DC-Spannungsmessung von 1,2345 V, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5½-stellige Auflösung ausgewählt ist.

Betrieb und Funktionen 2

Messen der Spannung

Spannungsmessungsübersicht

Tabelle 2-1 Spannungsmessungsübersicht

Element Beschreibung

DC-Spannungsmessung

Verfügbare Bereiche

Messverfahren Sigma-Delta-A/D-Wandler

Eingangsimpedanz 10 MΩ ± 2 %-Bereich (typisch) parallel zu Kapazität < 120 pF

Eingangsschutz 1,000 V

U3606B Benutzerhandbuch 31

19,9999 mV, 100,000 mV, 1,00000 V, 10,0000 V, 100,000 V, 1000,00 V

für alle Bereiche

RMS

2 Betrieb und Funktionen

HINWEIS

Messen der Spannung

Tabelle 2-1 Spannungsmessungsübersicht (Fortsetzung)

Element Beschreibung

AC-Spannungsmessung

Verfügbare Bereiche

Messverfahren AC-gekoppelt, True RMS

Eingangsimpedanz 1 MΩ ± 2 %-Bereich (typisch) parallel zu Kapazität < 120 pF

Eingangsschutz 750 V

Scheitelfaktor

Spitzenwerteingabe 300 % des Bereichs. Begrenzt durch maximale Eingabe.

100,000 mV, 1,00000 V, 10,0000 V, 100,000 V, 750,00 V

in allen Bereichen

RMS

Für < 5:1-Fehler inklusive. Begrenzt durch den Spitzeneingang und 100 kHz Bandbreite. Maximal 3,0 bei Skalenendwert.

Verwenden der AC+DC-Funktion

Das U3606B ist ein True-RMS-Multimeter, der eine präzise RMS-Ablesung nicht nur für Sinuswellen ermöglicht, sondern auch für andere AC-Signale wie Rechteck-, Dreieck- und Treppenwellenformen ohne DC-Versatz ermöglicht. Sie können jedoch auch das gemessene AC-Signal mit seinem DC-Versatz mit der AC+DC-Funktion ausgeben.

32 U3606B Benutzerhandbuch

Messen der Stromstärke

124

Drücken Sie erneut [], wenn Sie zwischen den DC-, AC- und AC+DC-Messungen wechseln möchten.

Die DC-, AC- und AC +DC-Meldeanzeige wird entsprechend Ihrer Auswahl angezeigt.

Testanschlüsse verbinden

Betrieb und Funktionen 2

Messen der Stromstärke

Strommessungsfunktion auswählen

U3606B Benutzerhandbuch 33

2 Betrieb und Funktionen

In diesem Beispiel erhalten wir eine AC-Messung von 1,2345 A, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5½-stellige Auflösung ausgewählt ist.

Messen der Stromstärke

Testpunkte prüfen und die Anzeige ablesen

Strommessungsübersicht

Tabelle 2-2 Strommessungsübersicht

Element Beschreibung

DC-Stromstärkemessung

Verfügbare Bereiche

Messverfahren Sigma-Delta-A/D-Wandler

Lastspannung und Nebenschlusswiderstand

Eingangsschutz Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF)

34 U3606B Benutzerhandbuch

10,0000 mA, 100,000 mA, 1,00000 A, 3,0000 A

• < 0,2 V, 10 Ω für 10 mA-Bereich

• < 0,2 V, 1 Ω für 100 mA-Bereich

• < 0,3 V, 0,05 Ω für 1 A-Bereich

• < 0,7 V, 0,05 Ω für 3 A-Bereich

Betrieb und Funktionen 2

HINWEIS

Messen der Stromstärke

Tabelle 2-2 Strommessungsübersicht (Fortsetzung)

Element Beschreibung

AC-Stromstärkenmessung

Verfügbare Bereiche

Messverfahren AC-gekoppelt, True RMS

Lastspannung und Nebenschlusswiderstand

Eingangsschutz Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF)

Scheitelfaktor

Spitzenwerteingabe 300 % des Bereichs. Begrenzt durch maximale Eingabe.

10,0000 mA, 100,000 mA, 1,00000 A, 3,0000 A

• < 0,2 V/10 Ω für 10 mA-Bereich

• < 0,2 V/1 Ω für 100 mA-Bereich

• < 0,3 V/0,05 Ω für 1 A-Bereich

• < 0,7 V/0,05 Ω für 3 A-Bereich

Für < 5:1-Fehler inklusive. Begrenzt durch den Spitzeneingang und 100 kHz Bandbreite. Maximal 3,0 bei Skalenendwert.

Verwenden der AC+DC-Funktion

U3606B Benutzerhandbuch 35

2 Betrieb und Funktionen

124

Drücken Sie auf [], wenn Sie zwischen Widerstandsmessungen und Durchgangstests wechseln möchten.

Die Ω-Meldeanzeige wird für Widerstandsmessungen aktiviert.

Widerstandsmessung

Testanschlüsse verbinden

Widerstandmessungsfunktion auswählen

36 U3606B Benutzerhandbuch

Testpunkte prüfen und die Anzeige ablesen

In diesem Beispiel erhalten wir eine Widerstandsmessung von 1,2345 kΩ, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5½-stellige Auflösung ausgewählt ist.

Teststrom

VORSICHT

Betrieb und Funktionen 2

Widerstandsmessung

U3606B Benutzerhandbuch 37

Trennen Sie den Schaltkreis, und entladen Sie alle Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606B oder an dem Gerät, das Sie testen, zu verhindern.

2 Betrieb und Funktionen

Widerstandsmessung

Übersicht zur Widerstandsmessung

Tabelle 2-3 Übersicht zur Widerstandsmessung

Element Beschreibung

Verfügbare Bereiche

Messverfahren 2-Draht, Leerlaufspannung begrenzt auf < 5 V

Eingangsschutz 1,000 V

100,000 Ω, 1,00000 kΩ, 10,0000 kΩ, 100,000 kΩ, 1,00000 MΩ, 10,0000 MΩ, 100,000 MΩ

in allen Bereichen, < 0,3 A Kurzschluss

RMS

38 U3606B Benutzerhandbuch

Durchgangstests

124

Drücken Sie auf [], wenn Sie zwischen Widerstandsmessungen und Durchgangstests wechseln möchten.

Die -Meldeanzeige wird für Durchgangstests aktiviert.

Testanschlüsse verbinden

Betrieb und Funktionen 2

Durchgangstests

Durchgangstestfunktion

U3606B Benutzerhandbuch 39

2 Betrieb und Funktionen

In diesem Beispiel wird unter Testbedingungen ein Kurzschluss im Schaltkreis erkannt. Standardgemäß ist automatische Bereichsauswahl aktiviert, und für die Auflösung bei Durchgangstests sind 4½ Stellen festgelegt.

Teststrom

VORSICHT

HINWEIS

Durchgangstests

Testpunkte prüfen und die Anzeige ablesen

40 U3606B Benutzerhandbuch

Warnsignal bei Erkennung eines Kurzschlusses

Das U3606B gibt ein Warnsignal aus, wenn die Durchgangsmessung geringer oder gleich dem Durchgangsgrenzwert ist. Hiermit können Sie unter Testbedingungen schnell Kurzschlüsse im Schaltkreis bestimmen, ohne die Anzeige zu benötigen.

Durchgangstestübersicht

Tabelle 2-4 Durchgangstestübersicht

Element Beschreibung

Betrieb und Funktionen 2

Durchgangstests

Messverfahren

Akustisches Signal

Eingangsschutz 1,000 V

0,83 mA ± 0,2 % konstante Stromquelle, Spannung des offenen Schaltkreises beschränkt auf <5 V

Durchgehendes Audiosignal, wenn der Messwert unterhalb des Schwellenwerts für den Widerstand von 10 Ω im Bereich 1,0 kΩ liegt.

in allen Bereichen, < 0,3 A Kurzschluss

RMS

U3606B Benutzerhandbuch 41

2 Betrieb und Funktionen

123

Messen von Niedrigwiderstand

Testanschlüsse verbinden

42 U3606B Benutzerhandbuch

Messungsfunktion für Niedrigwiderstand auswählen

Die Lo Ω-Meldeanzeige wird für Messungen mit geringem Widerstand aktiviert.

In disem Beispiel erhalten wir eine Widerstandsmessung von 12,345 mΩ, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5½-stellige Auflösung ausgewählt ist.

Teststrom

VORSICHT: Die Wattleistung der Last muss für den verwendeten

Strom geeignet sein.

Testpunkte prüfen und die Anzeige ablesen

Betrieb und Funktionen 2

Messen von Niedrigwiderstand

U3606B Benutzerhandbuch 43

2 Betrieb und Funktionen

VORSICHT

HINWEIS

Messen von Niedrigwiderstand

DC-Stromversorgungsfunktionen sind gesperrt

Die DC-Stromversorgungsfunktionen sind gesperrt, wenn Sie die Mesungen mit geringem Widerstand (Lo Ω) auswählen. Sie können das DC-Stromversorgungsmodul nicht gleichzeitig mit dem digitalen Multimeter-Modul verwenden, wenn Sie 4-Draht-Niedrigwiderstandsmessungen durchführen.

Beenden Sie zum Entsperren der Funktionen der DC-Stromversorgung die Niedrigwiderstandsmessung (Lo Ω), indem Sie eine andere Multimeter-Messung auswählen.

44 U3606B Benutzerhandbuch

Verzögerte Reaktion für Niedrigwiderstandsablesungen

Bei Niedrigwiderstandsmessungen ist eine verzögerte Reaktion auf dem vorderen Bedienfeld zu erwarten. Erhöhen Sie für Remote-Schnittstellenbetrieb den SCPI-Abfrage-Timeout-Wert (normalerweise 15000 ms).

Betrieb und Funktionen 2

Messen von Niedrigwiderstand

Übersicht zur Niedrigwiderstandsmessung

Tabelle 2-5 Übersicht zur Niedrigwiderstandsmessung

Element Beschreibung

Verfügbare Bereiche

100 mΩ, 1000 mΩ, 10 Ω, 100 Ω, 1000 Ω

4-Draht, der Teststrom wird von den FORCE-Anschlüssen

Messverfahren

weg geleitet und der Widerstand an den SENSE-Anschlüssen gemessen.

• FORCE-Anschlüsse: Geschützt durch eine 3,15 A/250 V

Eingangsschutz

FF Sicherung

• SENSE-Anschlüsse: 1000 V

in allen Bereichen, < 0,3

RMS

A Kurzschluss

Teststrom

[1]

[2]

Tabelle 2-6 Niedrigwiederstandsteststromwerte

Bereich

Detektion

sstrom

Default Bereich Min Max

100 mΩ 0,015 A 1,0000 A S2 (A) 1,0000 A 3,0000 A

1000 mΩ 0,015 A 0,1000 A S1 (A) 0,1000 A 0,3000 A

10 Ω X mA

100 Ω X mA

1000 Ω X mA

[3]

50,0 mA S1 (mA) 50,0 mA 100,0 mA

[3]

10,0 mA S1 (mA) 4,0 mA 30,0 mA

[3]

6,0 mA S1 (mA) 4,0 mA 10,0 mA

[1] Verwenden Sie immer den Erkennungsstrom, wenn „OL“ angezeigt wird.

[2] Drücken Sie auf [Current], wenn Sie den ausgewählten Teststrom ändern

möchten (siehe Seite 46).

[3] „X“ folgt der Teststromeinstellung des Bereichs von 1000 Ω.

U3606B Benutzerhandbuch 45

2 Betrieb und Funktionen

Aktivieren Sie zunächst die Niedrigwiderstandsfunktion.

•Drücken Sie auf [] oder [], wenn Sie eine

Ziffernposition oder einen Bereich auswählen möchten.

•Drücken Sie auf [] oder [], wenn Sie den

ausgewählten Wert erhöhen oder verringern möchten.

So speichern Sie die

Änderungen

So beenden Sie den

Bearbeitungsmodus,

ohne zu speichern

Messen von Niedrigwiderstand

Ändern des Niedrigwiderstandteststroms

Verwenden Sie die Pfeiltasten zum Navigieren des Bearbeitungsmodus.

46 U3606B Benutzerhandbuch

Messen der Kapazität

124

Drücken Sie auf [], wenn Sie zwischen Kapazitätsmessungen und Diodentests wechseln möchten.

Die F-Meldeanzeige wird für Kapazitätsmessungen aktiviert.

Testanschlüsse verbinden

Betrieb und Funktionen 2

Messen der Kapazität

Kapazitätsmessfunktion auswählen

U3606B Benutzerhandbuch 47

2 Betrieb und Funktionen

In diesem Beispiel erhalten wir eine Kapazitätsmessung von 1,123 nF. Standardgemäß ist automatische Bereichsauswahl aktiviert, und für die Auflösung bei Durchgangstests sind 3½ Stellen festgelegt.

VORSICHT

Messen der Kapazität

Testpunkte prüfen und die Anzeige ablesen

48 U3606B Benutzerhandbuch

Trennen Sie den Schaltkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Kapazität messen, um möglichen Schaden am U3606Boder an dem Gerät, das Sie testen, zu verhindern. Um zu bestätigen, dass die Kondensatoren vollständig entladen sind, verwenden Sie die DC-Spannungsmessung.

Betrieb und Funktionen 2

HINWEIS

Messen der Kapazität

Messungstipps

• Das U3606B misst die Kapazität, indem der Kondensator über einen

bestimmten Zeitraum mit einer bekannten Stromstärke aufgeladen und anschließend die Spannung gemessen wird.

• Zum Messen von Kapazitäten über 10,000 μF, entladen Sie zunächst

den Kondensator, und wählen anschließend einen angemessenen Bereich für die Messung aus. Dadurch wird die Messgeschwindigkeit beschleunigt. Stellen Sie zudem sicher, dass der richtige Kapazitätswert erhalten wird.

• Zum Messen von Kapazitätswerten, die größer als 1 mF sind, ist mit

einer verzögerten Reaktion auf der Anzeige des vorderen Bedienfelds zu rechnen. Erhöhen Sie für Remote-Schnittstellenfunktion den SCPI-Abfrage-Timeout-Wert. (Normalerweise > 10000 ms.)

• Um kleine Kapazitäten zu messen, drücken Sie bei offenen Messleitungen auf [Null], um die Restkapazität des Instruments und der Leitungen zu subtrahieren.

Übersicht zur Kapazitätsmessung

Tabelle 2-7 Übersicht zur Kapazitätsmessung

Element Beschreibung

Verfügbare Bereiche

Messverfahren

Eingangsschutz 1,000 V

U3606B Benutzerhandbuch 49

1 nF, 10 nF, 100 nF, 1 μF, 10 μF, 100 μF, 1000 μF, 10000 μF

Wird aus der Ladezeit bei konstanter Stromquelle berechnet, typische Signalebene 0,2 bis 1,4 V

in allen Bereichen, < 0,3 A Kurzschluss

RMS

2 Betrieb und Funktionen

124

Drücken Sie auf [], wenn Sie zwischen Kapazitätsmessungen und Diodentests wechseln möchten.

Die -Meldeanzeige wird für Diodentests aktiviert.

Testen von Dioden

Testanschlüsse verbinden

Diodentestfunktion auswählen

50 U3606B Benutzerhandbuch

Testpunkte prüfen und die Anzeige ablesen

In diesem Beispiel erhalten wir ein offenes Ergebnis von einer Reverse-Bias-Diode. Diese Reaktion weist auf eine intakte Diode hin.

Teststrom

In diesem Beispiel erhalten wir ein offenes Ergebnis von einer Forward-Bias-Diode. Diese Reaktion weist auf eine intakte Diode hin. Für die Auflösung sind 4½ Stellen bei Diodentests festgelegt.

Teststrom

Betrieb und Funktionen 2

Testen von Dioden

U3606B Benutzerhandbuch 51

2 Betrieb und Funktionen

VORSICHT

HINWEIS

Testen von Dioden

Trennen Sie den Schaltkreis und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Dioden testen, um möglichen Schaden am U3606Boder an dem Gerät, das Sie testen, zu verhindern.

Te s tt i p ps

• Schließen Sie zum Messen der Forward-Bias-Diode das andere Ende

der roten Messleitung an den positiven Anschluss (Anode) und die schwarze Messleitung an den negativen Anschluss (Kathode) an. Die Kathode einer Diode ist mit einem Streifen versehen.

• Das U3606B kann eine Vorwärtsspannung von Dioden von bis zu 1,2 V anzeigen. Die Vorwärtsspannung von typischen Dioden liegt im Bereich 0,3 V bis 0,8 V.

• Eine Diode wird als gut betrachtet, wenn das Multimeter im Sperrvorspannungsmodus „OPEn“ anzeigt.

• Eine Diode wird als kurzgeschlossen betrachtet, wenn das U3606B ungefähr 0 V im Durchlassvorspannungsmodus und im Sperrvorspannungsmodus anzeigt und ein durchgängiges akustisches Signal ertönt.

52 U3606B Benutzerhandbuch

• Eine Diode wird als offen betrachtet, wenn das Multimeter „OPEn“ im

Vorwärtsspannungsmodus und im Sperrvorspannungsmodus anzeigt.

Diodentestübersicht

Tabelle 2-8 Diodentestübersicht

Element Beschreibung

Messverfahren 0,83 mA ± 0,2 % konstante Stromquelle

Akustisches Signal

Eingangsschutz 1.000 V

• Durchgängiges Signal, wenn der Pegel unter +50 mV DC

liegt

• Einzelton bei normalen Durchlassvorspannungsdioden oder

Halbleiteranschlüssen von 0,3 V ¤ Messwert ¤ 0,8 V

in allen Bereichen, < 0,3 A Kurzschluss

RMS

Betrieb und Funktionen 2

124

Drücken Sie erneut auf [Hz ms %], um zwischen den Messungen der Frequenz, der Impulsbreite und des Arbeitszyklus zu wechseln.

Entsprechend Ihrer Auswahl wird die Hz-, ms- oder %-Meldeanzeige aktiviert.

Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad)

Testanschlüsse verbinden

Frequenzmessungsfunktion auswählen

U3606B Benutzerhandbuch 53

2 Betrieb und Funktionen

In diesem Beispiel erhalten wir eine Frequenzmessung von 12,345 kHz, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5½-stellige Auflösung ausgewählt ist.

VORSICHT

HINWEIS

Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad)

Testpunkte prüfen und die Anzeige ablesen

54 U3606B Benutzerhandbuch

Wenn das gemessene Frequenzsignal unter 20 Hz liegt, müssen Sie den Bereich für die AC-Spannungs- oder die AC-Strommessung manuell einstellen, um einen stabilen Messwert zu erhalten.

• Der Bereich und die Auflösung der Frequenz, der Impulsbreite und der Arbeitszyklusmessung folgt der Konfiguration der Messung der AC-Spannung und des AC-Stroms (entsprechend dem gewählten Pfad).

• Die Anzeige der Messung der AC-Spannung oder des AC-Stroms leuchtet kurz auf, bevor die Frequenzmessung angezeigt wird.

Betrieb und Funktionen 2

Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad)

Übersicht der Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Spannungspfad)

Tabelle 2-9 Übersicht der Frequenz-/Impulsbreite-/Arbeitszyklusmessung

(Spannungspfad)

Element Beschreibung

Verfügbare Bereiche

Messverfahren Wechselseitiges Zählverfahren

Signalebene

Eingangsschutz 750 V

100,000 mV, 1,00000 V, 10,0000 V, 100,000 V, 750,00 V – Bereich basiert auf dem Spannungsniveau des Signals und nicht der Frequenz

10 % des Bereichs bis Full Scale-Eingang in allen Bereichen

in allen Bereichen

RMS

U3606B Benutzerhandbuch 55

2 Betrieb und Funktionen

124

Drücken Sie erneut auf [Hz ms %], um zwischen den Messungen der Frequenz, der Impulsbreite und des Arbeitszyklus zu wechseln.

Entsprechend Ihrer Auswahl wird die Hz-, ms- oder %-Meldeanzeige aktiviert.

Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

Testanschlüsse verbinden

Frequenzmessungsfunktion auswählen

56 U3606B Benutzerhandbuch

Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

In diesem Beispiel erhalten wir eine Frequenzmessung von 54,321 kHz, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5-stellige Auflösung ausgewählt ist.

VORSICHT

HINWEIS

Testpunkte prüfen und die Anzeige ablesen

Betrieb und Funktionen 2

U3606B Benutzerhandbuch 57

Wenn das gemessene Frequenzsignal unter 20 Hz liegt, müssen Sie den Bereich für die AC-Spannungs- oder die AC-Strommessung manuell einstellen, um einen stabilen Messwert zu erhalten.

• Die Anzeige der Messung der AC-Spannung oder des AC-Stroms leuchtet kurz auf, bevor die Frequenzmessung angezeigt wird.

2 Betrieb und Funktionen

Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

Übersicht der Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

Tabelle 2-10 Übersicht der Frequenz-/Impulsbreite-/Arbeitszyklus-Messung

Element Beschreibung

Verfügbare Bereiche

Messverfahren Wechselseitiges Zählverfahren

Signalebene

Eingangsschutz Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF)

10,0000 mA, 100,000 mA, 1,00000 A, 3,0000 A – Bereich basiert auf dem Stromniveau des Signals und nicht der Frequenz

10 % des Bereichs bis Full Scale-Eingang in allen Bereichen

58 U3606B Benutzerhandbuch

Auswählen eines Bereichs

HINWEIS

Sie können dem U3606B ermöglichen, automatisch den Bereich mit automatischer Bereichsauswahl auszuwählen (Standardeinstellung), oder Sie können mit manueller Bereichsauswahl einen festen Bereich festlegen.

• Die automatische Bereichsauswahl ist komfortabel, da das U3606B den geeigneten Bereich für die Erkennung und Anzeige jeder Messung automatisch auswählt.

• Bei der manuellen Bereichsauswahl werden jedoch bessere Leistungen erzielt, da das U3606B den für jede Messung zu verwendeten Bereich nicht erst ermitteln muss.

Taste Beschreibung

Drücken Sie auf [], wenn Sie einen größeren Bereich auswählen und automatische Bereichsauswahl deaktivieren möchten.

Betrieb und Funktionen 2

Auswählen eines Bereichs

U3606B Benutzerhandbuch 59

Drücken Sie auf [], wenn Sie einen kleineren Bereich auswählen und automatische Bereichsauswahl deaktivieren möchten.

Drücken Sie auf [Shift] > [Auto], wenn Sie zwischen automatischer Bereichsauswahl und manueller Bereichsauswahl wechseln möchten.

2 Betrieb und Funktionen

HINWEIS

Auswählen eines Bereichs

• Die automatische Bereichsauswahl wird werkseitig beim Einschalten und nach einer Remote-Rücksetzung ausgewählt.

• Manuelle Bereichsauswahl – Wenn das Eingangssignal höher ist, als mit dem ausgewählten Bereich gemessen werden kann, bietet das Multimeter folgende Überspannungswerte: „+/– OL“ auf dem vorderen Bedienfeld oder „±9.9E+37“von der Remote-Schnittstelle aus.

• Für Frequenz-, Impulsbreiten- und Arbeitszyklusmessungen gelten die Bereiche für die Eingangsspannung oder den Eingangsstrom des Signals und nicht der Frequenz.

• Der Bereich ist für Diodentests (1 V

• Das U3606B speichert die ausgewählte Bereichsmethode

(automatische oder manuelle Auswahl) und den ausgewählten manuellen Bereich für jede Messfunktion.

• Schwellenwerte bei der automatischen Bereichsauswahl – Das U3606B nimmt Bereichswechsel wie folgt vor:

Unterer Bereich bei < 10% des aktuellen Bereichs Oberer Bereich bei > 120% des aktuellen Bereichs

-Bereich) festgelegt.

60 U3606B Benutzerhandbuch

Einstellung der Auflösung

HINWEIS

Sie können entweder Auflösung mit 4½ Stellen oder mit 5½ Stellen für Messungen der AC-Spannung, der DC-Spannung, der AC+DC-Spannung, des AC-Stroms, des DC-Stroms, des AC+DC-Stroms, des Widerstands, des Niedrigwiderstands, der Frequenz, der Impulsbreite sowie des Arbeitszyklus auswählen.

• 5½-stellige Messwerte bieten die beste Genauigkeit und Rauschunterdrückung.

• 4½-stellige Messwerte werden schneller bereitgestellt.

• Der Bereich- und die Auflösung der Frequenz-, Impulsbreiten und

Arbeitszyklusmessungen basiert auf der Konfiguration der AC-Spannungs- oder AC-Stromfunktion.

• Durchgangs- und Diodentests weisen eine festgelegte 4½-stellige Anzeige auf.

• Kapazitätsmessungen weisen eine festgelegte 3½-stellige Anzeige auf.

Betrieb und Funktionen 2

Einstellung der Auflösung

U3606B Benutzerhandbuch 61

Taste Beschreibung

Drücken Sie auf [Shift] > [4½ 5½], wenn Sie zwischen dem 4½- und dem 5½-stelligen Modus wechseln möchten.

2 Betrieb und Funktionen

Mathematische Operationen

Das U3606B bietet sechs mathematische Operationen: Nullmessungen, dB-Messungen, dBm-Messungen, Statistiken (MinMax) für akkumulierte Messwerte, Grenzwerttests (Limit) und eine Anhaltefunktion (Hold). Die nachstehende Tabelle beschreibt die mathematischen Operationen, die mit jeder Messfunktion verwendet werden können.

Tabelle 2-11 Übersicht zu mathematischen Operationen

Zulässige math. Operation

Messfunktion

Null dBm dB

Min

Grenzwert Hold

Max

DC-Spannung

DC-Stromstärke

AC-Spannung

AC-Stromstärke

AC+DC-Spannung

AC+DC-Stromstärke

Widerstand

Niedrigwiderstand

Frequenz

Impulsbreite

Arbeitszyklus

Kapazität

Durchgang - - - - - -

Diode ---- - -

✔✔✔✔ ✔ ✔

✔

✔✔✔

✔✔✔✔ ✔ ✔

✔

✔✔✔

✔✔✔✔ ✔ ✔

✔

✔✔✔

62 U3606B Benutzerhandbuch

Null

HINWEIS

Result reading null value–=

Betrieb und Funktionen 2

Mathematische Operationen

• Alle mathematischen Funktionen können durch Drücken auf [Shift] > [Exit] deaktiviert werden.

• Beim Ändern von Messfunktionen werden alle mathematischen

Operationen automatisch ausgeschaltet.

• Ändern des Bereichs ist für alle mathematischen Operationen außer der Hold-Funktion zugelassen.

• Informationen zum Remote-Betrieb finden Sie im Untersystem CALCulate, der U3606B Programmer’s Reference.

Beim Durchführen von Nullmessungen, ebenfalls als relativ bezeichnet, steht jeder Messwert für den Unterschied zwischen einem gespeicherten (ausgewählten oder gemessenen) Nullwert und dem Eingangssignal. Eine mögliche Anwendung liegt in der Erhöhung der Genauigkeit einer 2-Draht-Widerstandmessung durch Nullsetzen des Widerstands der Testleitung. Die Nullsetzung der Testleitungen ist vor der Durchführung von Kapazitätsmessungen ebenfalls besonders wichtig. Die Formel zur Berechnung von Nullmessungen ist:

Der Nullwert kann geändert werden. Sie können für ihn einen beliebigen Wert zwischen 0 und ±120% des höchsten Bereichs für die aktuelle Funktion festlegen.

U3606B Benutzerhandbuch 63

2 Betrieb und Funktionen

HINWEIS

So deaktivieren Sie die

Null-Funktion

Mathematische Operationen

• Null kann sowohl für die automatische als auch für die manuelle Bereichsauswahl festgelegt werden, aber nicht im Fall einer Überspannung.

• Bei der Widerstandsmessung wird mit dem U3606B auch dann ein Nicht-Null-Wert abgelesen, wenn die beiden Testanschlüsse aufgrund des Widerstands dieser Anschlüsse in direktem Kontakt stehen. Verwenden Sie die Nullfunktion, um die Anzeige auf null einzustellen.

• Im DC-Spannungsmessungsmodus beeinflusst der Wärmeeffekt die Genauigkeit. Kürzen Sie die Testanschlüsse, und wählen Sie [Null] aus, wenn der angezeigte Wert stabil ist, um die Anzeige mit Null anzupassen.

Nullfunktion aktivieren

64 U3606B Benutzerhandbuch

Nullwert aktivieren

•Drücken Sie auf [] oder [], wenn Sie eine

Ziffernposition oder einen Bereich auswählen möchten.

•Drücken Sie auf [] oder [], wenn Sie den

ausgewählten Wert erhöhen oder verringern möchten.

So speichern Sie die

Änderungen

So beenden Sie den

Bearbeitungsmodus,

ohne zu speichern

Verwenden Sie die Pfeiltasten zum Navigieren des Bearbeitungsmodus.

Betrieb und Funktionen 2

Mathematische Operationen

U3606B Benutzerhandbuch 65

2 Betrieb und Funktionen

HINWEIS

dBm 10 log10reading2reference resis cetan()⁄ 1 mW()⁄()×=

So deaktivieren Sie die

dBm-Funktion

Mathematische Operationen

dBm-Messungen

Der logarithmische dBm-Maßstab (Dezibel im Verhältnis zu einem Milliwatt) wird häufig für RF-Signalmessungen verwendet. Das U3606B führt eine Messung durch und berechnet die Leistung, die an einem Bezugswiderstand (in der Regel 50 Ω, 75 Ω oder 600 Ω) erzeugt wird Die Spannungsmessung wird dann in dBm konvertiert.

Die mathematische Operation kann nur für Spannungsmessungen angewendet werden.

Die dBm-Funktion ist logarithmisch und basiert auf einer Berechnung der Leistung, die an einem Bezugswiderstand relativ zu 1 mW erzeugt wird. Die Formel zur Berechnung von dBm-Messungen ist:

dBm-Funktion aktivieren

66 U3606B Benutzerhandbuch

Sie können den Referenzwiderstandswert über das Utility-Menü auswählen. Die Standardeinstellung ist 600 Ω.

dB-Messungen

dB reading in dBm relative va lue in dBm–=

HINWEIS

Der erste angezeigt Messwert ist immer genau 00,000 dB.

Aktivieren Sie die dBm-Funktion zuerst.

So deaktivieren Sie die

dB-Funktion

Jede dB-Messung ist der Unterschied zwischen dem Eingangssignal und dem gespeicherten Relativwert, wobei beide Werte in dBm konvertiert sind. Wenn dies aktiviert ist, wird von der dB-Operation der dBm-Wert für die nächste Ablesung berechnet, das dBm-Ergebnis wird im zugehörigen Werteregister gespeichert, und es wird sofort die dB-Berechnung durchgeführt Die Formel zur Berechnung von dB-Messungen ist:

Betrieb und Funktionen 2

Mathematische Operationen

dB-Funktion aktivieren

Der Relativwert kann jeden Wert zwischen 0 dBm und ±120 dBm annehmen. Der Standardrelativwert beträgt 0 dBm. Sie können das Instrument entweder automatisch die Messung des Werts vornehmen lassen oder einen spezifischen Wert eingeben.

Die mathematische Operation kann nur für Spannungsmessungen angewendet werden.

,000

U3606B Benutzerhandbuch 67

2 Betrieb und Funktionen

•Drücken Sie auf [] oder [], wenn Sie eine

Ziffernposition oder einen Bereich auswählen möchten.

•Drücken Sie auf [] oder [], wenn Sie den

ausgewählten Wert erhöhen oder verringern möchten.

So speichern Sie die

Änderungen

So beenden Sie den

Bearbeitungsmodus,

ohne zu speichern

Mathematische Operationen

Relativen Wert bearbeiten

Verwenden Sie die Pfeiltasten zum Navigieren des Bearbeitungsmodus.

68 U3606B Benutzerhandbuch

MinMax

HINWEIS

So deaktivieren Sie die

MinMax-Funktion

Betrieb und Funktionen 2

Mathematische Operationen

Der MinMax-Betrieb speichert die Mindest- und Maximalwerte, den Durchschnitt und die Anzahl der Messwerte während einer Messreihe. Auf dem vorderen Bedienfeld können Sie für jeden Messwertsatz folgende statistische Daten ablesen: Durchschnitt (Avg), Maximum (Max), Minimum (Min), oder derzeitige Ablesung (MaxMinAvg).

• Diese mathematische Operation kann für alle Messfunktionen mit Ausnahme von Durchgangs- und Diodentests angewendet werden.

• Die gespeicherten statistischen Daten werden gelöscht, wenn die Statistikfunktion aktiviert ist, wenn der Befehl

CALculate:FUNCtion gesendet wird, während sich CALCulate:STATe im Status ON befindet, wenn die Stromversorgung

unterbrochen wird, nach einer Rücksetzung auf die Werkseinstellungen (Befehl Voreinstellungen für das Instrument (Befehl nach Änderung der Messfunktion.

• Die Durchschnittsfunktion kann neu gestartet werden, indem [MinMax] länger als eine Sekunde gedrückt wird.

*RST ), nach Anwendung von

SYSTem:PRESet) oder

MinMax-Funktion aktivieren

U3606B Benutzerhandbuch 69

2 Betrieb und Funktionen

HINWEIS

Mathematische Operationen

Jedes Mal, wenn ein neuer Mindest-, Maximal- oder Durchschnittswert gespeichert wird, ertönt ein akustisches Signal (wenn diese Funktion aktiviert ist). Das U3606B berechnet den Durchschnitt aller Messwerte und zeichnet die Anzahl der Messungen auf, die seit Aktivierung der MinMax-Funktion durchgeführt wurden.

Im Folgenden werden gesammelte statistische Werte dargestellt:

• Max: Maximalmesswert seit Aktivierung der MinMax-Funktion

• Min: Mindestmesswert seit Aktivierung der MinMax-Funktion

• Avg: Durchschnitt aller Messwerte seit Aktivierung der

MinMax-Funktion

• MaxMinAvg: aktueller Messwert (Wert des tatsächlichen Eingangssignals)

Limit

Mit der Limit-Testfunktion können Sie Ausschlusstests an festgelegten Ober- und Untergrenzen durchführen. Sie können für den oberen und unteren Grenzwert beliebige Werte zwischen 0 und ±120 % des höchsten Bereichs für die aktuelle Messfunktion festlegen. Der ausgewählte obere Grenzwert muss größer sein als der untere Grenzwert. Per Werkseinstellung sind beide Werte auf 0 gesetzt.

70 U3606B Benutzerhandbuch

• Diese mathematische Operation kann für alle Messfunktionen mit

Ausnahme von Durchgangs- und Diodentests angewendet werden.

• Das Instrument bereinigt alle Limits nach einem Factory Reset (Befehl

*RST), einem Instrument Preset (Befehl SYSTem:PRESet) oder bei

Änderung einer Messfunktion.

Limit-Funktion aktivieren

• PASS: Die abgelesenen Werte liegen innerhalb der

festgelegten Grenzen.

• HI: Der abgelesene Wert liegt über der Obergrenze.

• LO: Der abgelesene Wert liegt unter der Untergrenze.

So deaktivieren Sie die

Limit-Funktion

HINWEIS

Betrieb und Funktionen 2

Mathematische Operationen

U3606B Benutzerhandbuch 71

Bei jedem Übergang des Eingangswerts von PASS zu HI oder von PASS zu LO oder beim direkten Übergang von HI zu LO oder von LO zu HI gibt das U3606B ein Signal aus (wenn diese Funktion aktiviert ist).

2 Betrieb und Funktionen

Speichern Sie die Änderungen, wenn Sie den nächsten Grenzwert bearbeiten möchten

•Drücken Sie auf [] oder [], wenn Sie eine

Ziffernposition oder einen Bereich auswählen möchten.

•Drücken Sie auf [] oder [], wenn Sie den

ausgewählten Wert erhöhen oder verringern möchten.

So speichern Sie die

Änderungen

So beenden Sie den

Bearbeitungsmodus,

ohne zu speichern

Mathematische Operationen

Werte der Ober- und Untergrenze bearbeiten

Verwenden Sie die Pfeiltasten zum Navigieren des Bearbeitungsmodus.

72 U3606B Benutzerhandbuch

Hold

HINWEIS

Betrieb und Funktionen 2

Mathematische Operationen

Mit der Refresh-Hold-Funktion können Sie einen Messwert innerhalb der angegebenen Variations- und Schwellenwerte auf dem vorderen Bedienfeld erfassen und halten. Dies ist hilfreich, wenn Sie eine Messung durchführen und anschließend die Messleitungen entfernen möchten, der Messwert jedoch weiter angezeigt werden soll.

Wenn ein stabiler Messwert ermittelt wird, ertönt ein akustisches Signal (sofern diese Funktion aktiviert ist) und der Messwert bleibt auf der Primäranzeige stehen. Sie können die Abweichung über das Utility-Menü auswählen. Die Standardeinstellung beträgt 10 % des Skalenendwerts.

Ein neuer Ablesewert wird in der Primäranzeige aktualisiert, wenn die Abweichung des gemessenen Werts die im Utility-Menü voreingestellte Abweichung überschreitet. Wenn ein Messwert aktualisiert wird, ertönt ein akustisches Signal (sofern diese Funktion aktiviert ist).

• Wenn der Messwert keinen stabilen Status erreichen kann (die voreingestellte Abweichung überschreitet), wird der Wert nicht aktualisiert.

• Für Spannungs-, Strom- und Kapazitätsmessungen wird der Ablesewert nicht aktualisiert, wenn die Ablesung unterhalb des im Utility-Menü voreingestellten Werts liegt.

• Bei Durchgangs- und Diodentests wird der Messwert nicht aktualisiert, wenn ein offener Status ermittelt wird.

Legen Sie für die Abweichung im Utility-Menü „OFF“ fest, wenn Sie Datenhalten aktivieren möchten. Im Modus Datenhalten wird der Messwert auch dann nicht aktualisiert, wenn sich der Wert des Eingangssignals ändert. Der gehaltene Messwert verbleibt auf der Anzeige, bis Sie den Haltemodus beenden.

U3606B Benutzerhandbuch 73

2 Betrieb und Funktionen

So deaktivieren Sie die

Hold-Funktion

Mathematische Operationen

Haltefunktion aktivieren

74 U3606B Benutzerhandbuch

Triggern des Multimeters

Das U3606B-Trigger-System ermöglicht Ihnen das Generieren von Triggern entweder automatisch oder manuell mit der Taste [Trig] auf dem vorderen Bedienfeld oder dem Befehl *TRG über die Remote-Schnittstelle.

Über das vordere Bedienfeld (lokale Schnittstelle) führt das Multimeter standardmäßig automatische Trigger aus. Bei der automatischen Triggerung werden mit der schnellsten Rate, die für die ausgewählte Messkonfiguration möglich ist, kontinuierlich Messwerte erfasst.

Sie können die einzelne Trigger-Funktion aktivieren, um dieU3606BAblesungen manuell zu starten (siehe Seite 76).

Über die Remoteschnittstelle erfolgt die Triggerung des U3606B in drei Schritten:

1 Konfigurieren Sie das U3606B für die Messung, indem Sie die

Funktion, den Bereich, die Auflösung usw. auswählen.

2 Geben Sie die Triggerquelle für das U3606B an. Das U3606B

akzeptiert einen Softwarebefehl (Busbefehl) oder einen unmittelbaren (kontinuierlichen) Trigger.

3 Stellen Sie sicher, dass das U3606B bereit ist, einen Trigger

aus der angegebenen Quelle zu empfangen (sich im so genannten Status „Warten auf Trigger“ befindet).

Betrieb und Funktionen 2

Triggern des Multimeters

Weitere Informationen zu Software bzw. Bus oder unmittelbaren Triggerquellen finden Sie in Seite 77.

U3606B Benutzerhandbuch 75

2 Betrieb und Funktionen

HINWEIS

So deaktivieren Sie die

Trig-Funktion

Drücken Sie erneut auf [Tri g ], wenn Sie eine weitere Ablesung erfassen möchten. Beachten Sie, dass [Shift] nicht erneut gedrückt werden muss.

Triggern des Multimeters

Triggern über das vordere Bedienfeld

Einzeltrigger

Das U3606B führt bei jedem Drücken von [Trig] eine Ablesung durch.

Der Einzeltriggermodus ist nur über die lokale Schnittstelle verfügbar.

Einzelne Triggerfunktion aktivieren

76 U3606B Benutzerhandbuch

Triggern über die Remoteschnittstelle

HINWEIS

Unmittelbares Triggern

Das Triggersignal tritt im unmittelbaren Triggermodus immer auf. Wenn das Multimeter in den Status „Warten auf Trigger“ versetzt wird, wird der Trigger sofort ausgelöst. Dies ist die standardmäßige Triggerquelle für das U3606B.

Der unmittelbare Triggermodus steht nur über die Remoteschnittstelle zur Verfügung.

Betrieb über die Remoteschnittstelle:

• Mit dem Befehl TRIGger:SOURce IMMediate wird die direkte Trigger-Quelle ausgewählt.

• Nach Auswahl der Triggerquelle müssen Sie das Instrument unter Verwendung eines dieser Befehle in den Status „Warten auf Trigger“ versetzen: INITiate[:IMMediate] oder READ?. Es wird erst dann ein Trigger aus der ausgewählten Triggerquelle akzeptiert, wenn das Instrument sich im Status „Warten auf Trigger“ befindet.

Betrieb und Funktionen 2

Triggern des Multimeters

U3606B Benutzerhandbuch 77

Informationen zur Syntax und eine vollständige Beschreibung dieser Befehle finden Sie in der U3606B Programmer’s Reference.

Software-Triggerung (Bus-Triggerung)

Der Bus-Trigger-Modus entspricht in der Funktionsweise dem

Einzeltrigger-Modus, mit einer Ausnahme: der Trigger wird

nach Auswahl von BUS als Triggerquelle durch Senden eines Bus-Trigger-Befehls ausgelöst.

Der Bus-Trigger-Modus steht nur in der Remoteschnittstelle zur Verfügung.

2 Betrieb und Funktionen

Triggern des Multimeters

Remoteschnittstellenbetrieb:

• Der Befehl TRIGger:SOURce BUS wählt die Bus-Trigger-Quelle aus.

• Der Befehl MEASure? überschreibt den Bus-Trigger, triggert das U3606B und gibt einen Messwert zurück.

• Der Befehl READ? überschreibt den Bus-Trigger nicht und generiert bei Auswahl einen Fehler. Dieser Befehl triggert das Instrument und gibt einen Messwert nur dann zurück, wenn der Trigger IMMEdiate ausgewählt wurde.

• Der Befehl INITiate initiiert die Messung nur und benötigt einen Trigger (Befehl *TRG), um die tatsächliche Messung durchzuführen.

Informationen zur Syntax und eine vollständige Beschreibung dieser Befehle finden Sie in der U3606B Programmer’s Reference.

78 U3606B Benutzerhandbuch

U3606B Multimeter|DC-Netzteil Benutzerhandbuch

3 DC-Netzteilbetrieb

Konstantspannungsbetrieb 80 Konstantstrombetrieb 83 Schutzfunktionen 86

Überspannungsschutz (OVP) 86 Überstromschutz (OCP) 90 Überspannungsgrenzwert (OV) 94

Überstromgrenzwert (OC) 97 Rechteckwellenfunktion 100 Durchlauffunktionen 106

Rampensignal 106

Abtastsignal 109 Auswählen eines Bereichs 113 Aktivieren des Ausgangs 114 Remote-Abtastung 115

Dieses Kapitel enthält Beispiele zum Betrieb des DC-Netzteils über das vordere Bedienfeld.

Agilent Technologies

3 DC-Netzteilbetrieb

LOA D

Konstantspannungsbetrieb

Last verbinden

80 U3606B Benutzerhandbuch

Konstantspannungsfunktion auswählen

LOAD

Die CV-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert.

Verwenden Sie die Pfeiltasten zum Ändern des Werts.

•Drücken Sie auf [] oder [], wenn Sie eine Ziffernposition oder einen Bereich

auswählen möchten.

•Drücken Sie auf [] oder [], wenn Sie den ausgewählten Wert erhöhen oder

verringern möchten.

Hinweis: Wenn die CV-Meldeanzeige nicht blinkt, drücken Sie erneut auf [Voltage]. Die Ausgangsspannung kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist.

So beenden Sie den

Bearbeitungsmodus

DC-Netzteilbetrieb 3

Konstantspannungsbetrieb

Konstantspannungswert anpassen

U3606B Benutzerhandbuch 81

3 DC-Netzteilbetrieb

HINWEIS

Konstantspannungsbetrieb

Ausgang aktivieren

• Die Ausgangsspannung wird durch den ausgewählten Bereich

beschränkt. Drücken Sie auf [Shift] > [Range], wenn Sie einen geeigneten Wert auswählen möchten. Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet).

• Während Sie den Konstantspannungswert anpassen, können Sie auch

auf [Voltage] oder [Shift] > [Exit] drücken, um den Bearbeitungsmodus zu beenden.

82 U3606B Benutzerhandbuch

Konstantstrombetrieb

LOA D

Last verbinden

DC-Netzteilbetrieb 3

Konstantstrombetrieb

U3606B Benutzerhandbuch 83

3 DC-Netzteilbetrieb

LOAD

Die CC-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert.

Verwenden Sie die Pfeiltasten zum Ändern des Werts.

•Drücken Sie auf [] oder [], wenn Sie eine Ziffernposition oder einen Bereich

auswählen möchten.

•Drücken Sie auf [] oder [], wenn Sie den ausgewählten Wert erhöhen oder

verringern möchten.

Hinweis: Wenn die CC-Meldeanzeige nicht blinkt, drücken Sie erneut auf [Current]. Der Ausgangsstrom kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist.

So beenden Sie den

Bearbeitungsmodus

Konstantstrombetrieb

Funktion für Konstantstrom auswählen

Konstantstromwert anpassen

84 U3606B Benutzerhandbuch

Agilent U3606B User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Liste der Abbildungen

Liste der Tabellen

1 Einleitung

Über dieses Handbuch

Dokumentationen

Sicherheitshinweise

Vorbereiten des U3606B

Überprüfen der Lieferung

Instrument an das Netz anschließen

Anpassen des Tragegriffs

Rackmontage des Instruments

Mehrere U3606B-Geräte stapeln

U3606B im Überblick

Maße

Übersicht

Bildschirmanzeige

Tastenfeld

Eingangs-/Ausgangsanschlüsse

2 Betrieb und Funktionen

Messen der Spannung

Messen der Stromstärke

Widerstandsmessung

Durchgangstests

Messen von Niedrigwiderstand

Messen der Kapazität

Testen von Dioden

Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad)

Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

Auswählen eines Bereichs

Einstellung der Auflösung

Mathematische Operationen

Null

dBm-Messungen

dB-Messungen

MinMax

Limit

Hold

Triggern des Multimeters

Triggern über das vordere Bedienfeld

Triggern über die Remoteschnittstelle

3 DC-Netzteilbetrieb

Konstantspannungsbetrieb

Konstantstrombetrieb
