Agilent U1401B User guide [de]

U1401B HandheldMultifunktions-Eich-/ Messgerät

Benutzer- und Servicehandbuch

Agilent Technologies

Hinweise

Übersetzung ist gemäß den Bestimmungen des Urheberrechtsgesetzes ohne vorherige schriftliche Genehmigung durch die Firma Agilent Technologies verboten.

Handbuchteilenummer

U1401-90056

Ausgabe

Zweite Ausgabe, 28. Juli 2010 Gedruckt in Malaysia Agilent Technologies, Inc.

5301 Stevens Creek Blvd. Santa Clara, CA 95051 USA

Garantie

Das in diesem Dokument enthaltene Material wird im vorliegenden Zustand zur Verfügung gestellt und kann in zukünftigen Ausgaben ohne vorherige Ankündigung geändert werden. Agilent Technologies übernimmt keinerlei Gewährleistung für die in dieser Dokumentation enthaltenen Informationen, insbesondere nicht für deren Eignung oder Tauglichkeit für einen bestimmten Zweck. Agilent Technologies übernimmt keine Haftung für Fehler, die in diesem Dokument enthalten sind, und für zufällige Schäden oder Folgeschäden im Zusammenhang mit der Lieferung, Ingebrauchnahme oder Benutzung dieser Dokumentation. Falls zwischen Agilent und dem Benutzer eine schriftliche Vereinbarung mit abweichenden Gewährleistungsbedingungen hinsichtlich der in diesem Dokument enthaltenen Informationen existiert, so gelten diese schriftlich vereinbarten Bedingungen.

Technologielizenzen

Die in diesem Dokument beschriebene Hardware und/oder Software wird unter einer Lizenz geliefert und darf nur entsprechend den Lizenzbedingungen genutzt oder kopiert werden.

Nutzungsbeschränkungen

U.S. Government Restricted Rights (eingeschränkte Rechte für die US-Regierung). Die der Bundesregierung gewährten Rechte bezüglich Software und technischer Daten gehen nicht über diese Rechte hinaus, die üblicherweise Endbenutzern gewährt werden. Agilent stellt diese handelsübliche kommerzielle Lizenz für Software und technische Daten gemäß FAR 12.211 (technische Daten) und

12.212 (Computer-Software) – für das

US-Verteidigungsministerium – gemäß DFARS 252.227-7015 (technische Daten – kommerzielle Produkte) und DFARS

227.7202-3 (Rechte an kommerzieller Computer-Software oder Computer-Software-Dokumentation) bereit.

Sicherheitshinweise

VORSICHT

Ein Hinweis mit der Überschrift VORSICHT weist auf eine Gefahr hin. Er macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zur Beschädigung des Produkts oder zum Verlust wichtiger Daten führen kann. Setzen Sie den Vorgang nach dem Hinweis VORSICHT nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

WARNUNG

Eine WARNUNG weist auf eine Gefahr hin. Sie macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zu Verletzungen oder zum Tod führen kann. Setzen Sie den Vorgang nach einem Hinweis mit der Überschrift WARNUNG nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

U1401B Benutzer- und Servicehandbuch

Sicherheitssymbole

Gleichstrom (DC) Aus (Netzteil)

Wechselstrom (AC) Ein (Netzteil)

Die folgenden Symbole auf dem Gerät und in der Dokumentation deuten auf Vorkehrungen hin, die getroffen werden müssen, um den sicheren Betrieb dieses Geräts zu gewährleisten.

Sowohl Gleich- als auch Wechselstrom

Drei-Phasen-Wechselstrom

Anschluss an Schutzerde (Masse) Vorsicht, heiße Oberfläche

Schutzleiteranschluss Aus-Stellung eines bistabilen Druckknopfes

Rahmen- oder Gehäuseanschluss Ein-Stellung eines bistabilen Druckknopfes

Equipotenzialität Kategorie II 150 V Überspannungsschutz

Gerät ist geschützt durch doppelte Isolierung oder verstärkte Isolierung

CAT II 150 V

Vorsicht, Stromschlagrisiko

Vorsicht, Stromschlagrisiko (spezifische Warn- und Vorsichtshinweise finden Sie im Handbuch).

U1401B Benutzer- und Servicehandbuch III

Allgemeine Sicherheitsinformationen

Die folgenden allgemeinen Sicherheitsvorkehrungen müssen während aller Phasen des Betriebs, des Services und der Reparatur dieses Instruments beachtet werden. Durch Missachtung dieser Sicherheitsvorkehrungen oder bestimmter Warnungen an einer anderen Stelle dieses Handbuchs werden die Sicherheitsstandards beim Entwurf, bei der Bereitstellung und bei der vorgesehenen Verwendung dieses Instruments verletzt. Agilent Technologies übernimmt bei Missachtung dieser Voraussetzungen durch den Kunden keine Haftung.

WARNUNG

• Vorsicht: Wenn Sie oberhalb von 60 V DC, 30 Vrms AC oder 42,4 Vpeak AC arbeiten, besteht die Gefahr eines elektrischen Schlages.

• Messen Sie nicht mehr als die Nennspannung (wie auf dem Instrument gekennzeichnet ist) zwischen den Anschlüssen, oder zwischen dem Anschluss und der Erdung.

• Überprüfen Sie den Betrieb des Instruments genau, indem Sie eine bekannte Spannung messen.

• Dieses Instrument ist für Messungen gemäß CAT II 150 V konzipiert. Führen Sie keine Messungen in Stromnetzen mit einer Spannung von mehr als 150 V durch.

• Trennen Sie bei Strommessungen den Schaltkreis vor der Verbindung mit dem Instrument von der Stromversorgung. Schalten Sie das Instrument immer parallel mit dem Schaltkreis.

• Wenn Sie die Sonden verbinden, verbinden Sie immer erst die allgemeine Messsonde. Wenn Sie die Sonden trennen, trennen Sie immer erst die stromführende Messsonde.

• Lösen Sie erst die Messsonden vom Instrument, bevor Sie die Batteriefachabdeckung öffnen.

• Verwenden Sie das Instrument nicht, wenn die Akkufachabdeckung oder ein Teil davon fehlt oder nicht fest sitzt.

• Laden Sie den Akku auf oder ersetzen Sie diesen, sobald die Anzeige des Akkustatus auf dem Bildschirm blinkt. Dadurch werden falsche Messungen vermieden, die möglicherweise zu einem Stromschlag oder zu einer Verletzung führen können.

• Verwenden Sie das Instrument nicht, wenn es beschädigt ist. Prüfen Sie vor Verwendung des Instruments das Gehäuse. Achten Sie auf Risse oder fehlende Kunststoffteile. Setzen Sie das Instrument nicht im Bereich explosiver Gase, Dämpfe oder Stäube ein.

• Untersuchen Sie die Testsonden auf beschädigte Isolierung oder auf offenes Metall und überprüfen Sie den Durchgang. Verwenden Sie die Messsonden nicht, wenn sie beschädigt sind.

• Verwenden Sie keine anderen AC-Ladeadapter außer denen, die von Agilent für das Produkt zertifiziert sind.

• Verwenden Sie keine reparierten Sicherungen oder Kurzschluss-Sicherungshalter. Für den kontinuierlichen Schutz gegen Feuer, ersetzen Sie die Sicherungen nur durch Sicherungen derselben Spannung und Stromstärke sowie des empfohlenen Typs.

IV U1401B Benutzer- und Servicehandbuch

WARNUNG

• Führen Sie keine Servicemaßnahmen oder Anpassungen alleine durch. Unter bestimmten Umständen kann gefährliche Spannung vorhanden sein, auch wenn die Geräte ausgeschaltet sind. Um die Gefahren eines elektrischen Schlags weitestgehend zu vermeiden, dürfen Servicemitarbeiter interne Wartungs- oder Einstellungsarbeiten nur in Anwesenheit einer weiteren Person unternehmen, die eine Wiederbelebung oder Erste-Hilfe-Maßnahmen leisten kann.

• Ersetzen Sie keine Teile oder ändern Sie die Geräte, um die Gefahr von zusätzlichen Schocks zu vermeiden. Geben Sie das Produkt zur Wartung und zur Reparatur zurück an Agilent Technologies Sales und das Service Office, um sicherzustellen, dass die Sicherheitsmerkmale erhalten bleiben.

• Arbeiten Sie nicht mit beschädigten Geräten, da die Sicherheitsschutzmerkmale, die in das Produkt implementiert sind, möglicherweise beeinträchtigt werden, entweder durch physikalische Beschädigung, durch überhöhte Feuchtigkeit oder durch andere Gründe. Entfernen Sie den Strom und verwenden Sie das Produkt nicht, bis der Sicherheitsbetrieb durch geschulte Servicemitarbeiter überprüft werden kann. Geben Sie das Produkt ggf. zur Wartung und zur Reparatur zurück an Agilent Technologies Sales und das Service Office, um sicherzustellen, dass die Sicherheitsmerkmale erhalten bleiben.

VORSICHT

U1401B Benutzer- und Servicehandbuch V

• Trennen Sie den Schaltkreis von der Spannungsversorgung, und

entladen Sie alle Hochspannungskondensatoren in dem Schaltkreis, bevor Sie Widerstands-, Durchgangs- oder Diodentests durchführen.

• Verwenden Sie die richtigen Anschlüsse, Funktionen und Bereiche für

die Messungen.

• Messen Sie nicht die Spannung, wenn die Strommessung ausgewählt

ist.

• Verwenden Sie nur empfohlene wiederaufladbare Akkus. Stellen Sie

das ordnungsgemäße Einlegen des Akkus in das Instrument sicher und achten Sie auf die richtige Polarität.

• Trennen Sie die Testleitungen während der Akkuladezeit von allen

Anschlüssen.

Umgebungsbedingungen

Dieses Instrument ist für den Gebrauch in Innenräumen und Bereichen mit geringer Kondensation konstruiert. Die nachstehende Tabelle enthält die allgemeinen Anforderungen an die Umgebungsbedingungen für dieses Gerät.

Umgebungsbedingungen Anforderungen

Betriebstemperatur Volle Genauigkeit zwischen 0 °C und 40 °C Betriebsluftfeuchtigkeit Volle Genauigkeit bei bis zu 80% RH

(relative Luftfeuchtigkeit) bei Temperaturen bis zu 31 °C, linear abnehmend bis 50% RH

bei 40 °C Lagerungstemperatur Lagerungsluftfeuchtigkeit 5% bis 80% RH nicht-kondensierend Höhe Bis zu 2.000 m Verschmutzungsgrad Verschmutzungsgrad 2

–20 °C bis 60 °C (ohne Akku)

VORSICHT

Das Handheld-Multifunktions-Eich-/Messgerät entspricht den folgenden Sicherheits- und EMC-Anforderungen.

• IEC 61010-1:2001/EN61010-1:2001 (2. Ausgabe)

• Kanada: CAN/CSA-C22.2 No. 61010-1-04

• USA: ANSI/UL 61010-1:2004

• IEC 61326-2-1:2005/EN 61326-2-1:2006

• Kanada: ICES/NMB-001:2004

• Australien/Neuseeland: AS/NZS CISPR11:2004

VORSICHT

VI U1401B Benutzer- und Servicehandbuch

Es ist möglich, dass einige Produktspezifikationen durch elektromagnetische Felder und Störstrahlung in der Umgebung beeinträchtigt werden, die sich auf die Stromversorgung oder die E/A-Kabel des Instruments auswirken können. Nachdem die Quelle für die elektromagnetischen Felder und die Störstrahlung entfernt wurde, führt das Gerät eine Wiederherstellung durch. Geräte können jedoch auch gegen elektromagnetische Felder in der Umgebung geschützt oder die Gerätekabel gegen elektromagnetische Störstrahlung in der Umgebung abgeschirmt werden.

Aufsichtsrechtliche Kennzeichnungen

Das CE-Zeichen ist eine registrierte Marke der Europäischen Gemeinschaft. Das CE-Zeichen gibt an, dass das Produkt allen relevanten europäischen rechtlichen Richtlinien entspricht.

Das C-Tick-Zeichen ist eine registrierte Marke der Spectrum Management Agency of Australia. Dies kennzeichnet die Einhaltung der australischen EMC-Rahmenrichtlinien gemäß den Bestimmungen des Radio Communication Act von 1992.

ICES/NMB-001 gibt an, dass dieses ISM-Gerät der kanadischen Norm ICES-001 entspricht.

Cet appareil ISM est confomre a la norme NMB-001 du Canada.

Das CSA-Zeichen ist eine eingetragene Marke der Canadian Standards Association.

Dieses Gerät entspricht der Kennzeichnungsanforderung gemäß WEEE-Richtlinie (2002/96/EC). Dieses angebrachte Produktetikett weist darauf hin, dass Sie dieses elektrische/elektronische Produkt nicht im Hausmüll entsorgen dürfen.

U1401B Benutzer- und Servicehandbuch VII

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment, WEEE) 2002/96/EC

Produktkategorie:

Im Bezug auf die Ausrüstungstypen in der WEEE-Richtlinie Zusatz 1, gilt dieses Instrument als "Überwachungs- und Kontrollinstrument".

Das angebrachte Produktetikett ist unten abgebildet.

Entsorgen Sie dieses Gerät nicht im Hausmüll

Zur Entsorgung dieses Instruments wenden Sie sich an die nächste Agilent Technologies Geschäftsstelle oder besuchen Sie:

www.agilent.com/environment/product

Dort erhalten Sie weitere Informationen.

VIII U1401B Benutzer- und Servicehandbuch

In diesem Handbuch…

1 Erste Schritte

Dieses Kapitel enthält eine kurze Beschreibung des vorderen Bedienfelds, des Drehreglers, des Tastenfelds, der Anzeige, der Anschlüsse und des hinteren Bedienfelds des U1401B Handheld Multifunktions-Eich-/Messgeräts.

2 Eichgerät-Ausgabeoperationen

Dieses Kapitel enthält detaillierte Informationen zur Generierung von Signalen mit dem U1401B.

3 Messungen vornehmen

Dieses Kapitel enthält detaillierte Informationen zur Vorgehensweise bei Messungen mithilfe des U1401B.

4 Ändern der Standardeinstellungen

In diesem Kapitel wird beschrieben, wie Sie die Standardwerkseinstellungen des U1401B ändern.

5 Anwendungsbeispiele

Dieses Kapitel beschreibt einige Anwendungsbeispiele für das U1401B.

6 Wartung

Dieses Kapitel unterstützt Sie bei der Behebung von Problemen mit dem U1401B.

7 Leistungstests und Kalibrierung

In diesem Kapitel werden Leistungstest- und Einstellungsverfahren beschrieben, damit Sie sicherstellen können, dass das U1401B den angegebenen Spezifikationen gerecht wird.

8 Spezifikationen

Dieses Kapitel behandelt die Spezifikationen des U1401B.

U1401B Benutzer- und Servicehandbuch IX

Konformitätserklärung (KE)

Die Konformitätserklärung (KE) für dieses Gerät ist auf der Website verfügbar. Unter Eingabe des Produktmodells oder der Beschreibung können Sie nach der KE suchen.

http://regulations.corporate.agilent.com/DoC/search.htm

HINWEIS

Falls Sie die entsprechende KE nicht finden können, wenden Sie sich bitte an den lokalen Agilent-Vertreter.

X U1401B Benutzer- und Servicehandbuch

Inhalt

1 Erste Schritte

Einführung zum U1401B

Handheld-Multifunktions-Eich-/Messgerät 2

Standardlieferumfang 3

Liste des Zubehörs 4

Produktüberblick 5

Schieberegler 5 Das vordere Bedienfeld auf einen Blick 7 Der Drehregler auf einen Blick 8 Das Tastenfeld auf einen Blick 9 Die Anzeige auf einen Blick 13 Die Anschlüsse auf einen Blick 17 Das hintere Bedienfeld auf einen Blick 19 Anzeigeauswahl mit der Hz-Taste 20 Anzeigen der Auswahl mit der Taste DUAL 22

Remotekommunikation 23

2 Eichgerät-Ausgabeoperationen

Aktivieren und Deaktivieren der Ausgabe 28

Konstantspannungsbetrieb 29

Konstantstrombetrieb 30

Speichergenerierung 31

Autoscan-Ausgabe 31 Autoramp-Ausgabe 36

Rechteckwellenausgabe 41

3 Messungen vornehmen

Messen der Spannung 46

U1401B Benutzer- und Servicehandbuch XI

Inhalt

Messen der DC-Spannung 46 Messen der AC-Spannung 48

Messen der Stromstärke 49

DC-mA-Messung 49 Prozentuale Skalierung der DC-mA-Messung 50

Messen der Temperatur 51

Messwiderstand und Testdurchgang 54

Warnmeldungen und Warnungen während der Messung 56

Überspannungswarnung für Spannungsmessungen 56

Mathematische Operationen 57

Dynamische Aufzeichnung 57 Relativ (Null) 60

Trigger-Operationen 61

Halten von Daten (manueller Trigger) 61 Halten aktualisieren (automatischer Trigger) 62 1-ms-Spitzenwert-Haltemodus 63

4 Ändern der Standardeinstellungen

Aktivieren des Einrichtungsmodus 66

Verfügbare Einstellungsoptionen 68

Einstellung von Datenhaltemodus/Modus "Halten

aktualisieren" 69 Einstellen der Temperatureinheit 71 Einstellen der Häufigkeit des akustischen Signals 73 Einstellen der minimal messbaren Frequenz 74 Einstellen der Prozentskalenausgabe 75 Einstellen des Druckmodus 76 Einstellen des Echomodus 77 Einstellen des Datenbit 78 Einstellen der Paritätsprüfung 79

XII U1401B Benutzer- und Servicehandbuch

Einstellen der Baudrate 80 Einstellen der Zeitschaltung für die Hintergrundbeleuchtung der

Anzeige 81 Einstellen des Energiesparmodus 82

5 Anwendungsbeispiele

Quellmodus für mA-Ausgabe 86

Simulationsmodus für mA-Ausgabe 88

Simulieren eines 2-Draht-Transmitters in einer

Stromschleife 90

Messen eines Drucktransducers 92

Zener-Diodentest 94

Diodentest 96

Bipolarer Sperrschichttransistor-Test (BJT; Bipolar Junction

Transistor) 98

Inhalt

Bestimmen des Transistors h

102

Sperrschicht-Feldeffekttransistor-Schalttest (JFET; Junction

Field-Effect Transistor) 104

Überprüfen des Operationsverstärkers 108

Strom-Spannungs-Wandler 108 Spannungs-Strom-Wandler 110 Integrator: Konvertierung von Rechteck- in Dreieckwellen 111

Überprüfen des 2-Draht-Transmitters 113

Überprüfen von Frequenztransmittern 115

6Wartung

Wartung 118

Allgemeine Wartung 118 Akkuaustausch 119 Aufladen der Akkus 120 Austausch von Sicherungen 121

U1401B Benutzer- und Servicehandbuch XIII

Inhalt

Fehlerbehebung 123

7 Leistungstests und Kalibrierung

Kalibrierungsübersicht 126

Elektronische Kalibrierung bei geschlossenem Gehäuse 126 Agilent Technologies Kalibrierungsservices 126 Kalibrierungsintervall 127 Umgebungsbedingungen 127 Aufwärmen 127

Empfohlene Testausrüstung 128

Überlegungen zu Einstellungen 129

Einstellungsverfahren 130

Eingangskalibrierung 130 Ausgangskalibrierung 131

Leistungsüberprüfungstests 134

Selbstüberprüfung 134 Überprüfung der Eingangsleistung 135 Überprüfung der Ausgangsleistung 139

8Spezifikationen

Allgemeine Spezifikationen 144

Messkategorie 146

Messkategoriedefinitionen 146

Eingangsspezifikationen 147

DC-Spezifikationen 147 AC-Spezifikationen 148 AC+DC-Spezifikationen 149 Temperaturspezifikationen 150 Frequenzspezifikationen 151 Spezifikationen für 1-ms-Spitzenwerthalten 153

XIV U1401B Benutzer- und Servicehandbuch

Widerstandsspezifikationen 153 Spezifikationen für Diodenprüfung und akustischen

Durchgang 154

Ausgangsspezifikationen 155

Konstantspannungs- und Konstantstromausgang 155 Rechteckwellenausgabe 156

Inhalt

U1401B Benutzer- und Servicehandbuch XV

Inhalt

XVI U1401B Benutzer- und Servicehandbuch

Liste der Tabellen

Tabelle 1-1. Liste des Zubehörs 4 Tabelle 1-2. Funktionen des Schiebereglers 5 Tabelle 1-3. Drehreglerpositionen und entsprechende

Funktionen 8 Tabelle 1-4. Tastenfeldfunktionen 10 Tabelle 1-5. Anweisungen, für deren Ausführung die

Umschaltfunktionen erforderlich sind 12 Tabelle 1-6. Beschreibung der Funktionssymbole auf der

Anzeige 14 Tabelle 1-7. Beschreibung der Anschlüsse 17 Tabelle 1-8. Überspannungsschutz für die

Eingangsanschlüsse 18 Tabelle 1-9. Messfunktionen und entsprechende Anzeigeauswahl

mit der Hz-Taste 20 Tabelle 1-10. Messfunktionen und entsprechende Anzeigeauswahl

mit der Taste DUAL 22 Tabelle 2-1. Standardeinstellungen für die Autoscan-Ausgabe 33 Tabelle 2-2. Standardeinstellungen für die

Autoramp-Ausgabe 37 Tabelle 2-3. Verfügbare Frequenzen 41 Tabelle 3-1. Messbereiche für akustische Durchgangstests 54 Tabelle 4-1. Einrichtungsoptionen und Standardeinstellungen 68 Tabelle 5-1. Typischer Druckbereich und maximale

Ausgangsspannungen von

Millivolt-Ausgabedrucktransducern 92 Tabelle 5-2. Basisanschluss gemäß Sondentest 99 Tabelle 5-3. Polaritäten und Anschlüsse, wenn Stift 3 die Basis

ist 99 Tabelle 5-4. Polaritäten und Anschlüsse, wenn Stift 2 der

Basisanschluss ist 100 Tabelle 5-5. Polaritäten und Anschlüsse, wenn Stift 1 der

Basisanschluss ist 100

U1401B Benutzer- und Servicehandbuch XVII

Liste der Tabellen

Tabelle 5-6. Polarität und Anschlüsse, wenn Stift 2 der

Basisanschluss ist 101 Tabelle 5-7. Gate-Anschluss gemäß Sondentest 105 Tabelle 6-1. Sicherungsspezifikationen 122 Tabelle 6-2. Fehlerbehebung 123 Tabelle 7-1. Empfohlene Testausrüstung 128 Tabelle 7-2. Schritte zur Kalibrierung der

Ausgangsspannung 132 Tabelle 7-3. Schritte zur Kalibrierung der

Ausgangsstromstärke 133 Tabelle 7-4. Funktionen, die sich selbst überprüfen können 134 Tabelle 7-5. Tests zur Überprüfung der Eingangsleistung 135 Tabelle 7-6. Tests zur Überprüfung der Ausgangsleistung 139 Tabelle 8-1. DC mV/Spannungsspezifikationen 147 Tabelle 8-2. DC-Stromstärke, Spezifikationen 148 Tabelle 8-3. AC mV/Spannung, Spezifikationen 148 Tabelle 8-4. AC-Stromstärke, Spezifikationen 149 Tabelle 8-5. AC+DC mV/Spannung, Spezifikationen 149 Tabelle 8-6. AC+DC-Stromstärkespezifikationen 150 Tabelle 8-7. Temperaturspezifikationen 150 Tabelle 8-8. Frequenzspezifikationen 151 Tabelle 8-9. Frequenzempfindlichkeits- und

Triggerpegelspezifikationen für

Spannungsmessungen 151 Tabelle 8-10. Arbeitszyklusspezifikationen 152 Tabelle 8-11. Impulsbreitenspezifikationen 152 Tabelle 8-12. Frequenzgenauigkeitsspezifikationen für

Stromstärkenmessungen 152 Tabelle 8-13. Spezifikationen für Spitzenwerthalten 153 Tabelle 8-14. Widerstandsspezifikationen 153 Tabelle 8-15. Diodenprüfungsspezifikationen 154 Tabelle 8-16. Spezifikationen für Konstantspannungsausgang

(CV) 155 Tabelle 8-17. Spezifikationen für Konstantstromausgang

(CC) 155 Tabelle 8-18. Spezifikationen für Rechteckwellenausgabe 156

XVIII U1401B Benutzer- und Servicehandbuch

Liste der Abbildungen

Abbildung 1-1. Der Schieberegler 5 Abbildung 1-2. Das vordere Bedienfeld 7 Abbildung 1-3. Der Drehregler 8 Abbildung 1-4. Tastenfeldfunktionen 9 Abbildung 1-5. Tastenfeld-Umschaltfunktionen 10 Abbildung 1-6. Vollständige Anzeige 13 Abbildung 1-7. Anschlüsse 17 Abbildung 1-8. Das hintere Bedienfeld 19 Abbildung 1-9. IR-USB-Kabel 24 Abbildung 1-10. IR-USB-Kabelverbindung 25 Abbildung 1-11. IR-USB-Kabel 25 Abbildung 2-1. Auswählen des Autoscan-Ausgabemodus 34 Abbildung 2-2. Beispiel für eine typische Autoscan-Ausgabe 34 Abbildung 2-3. Definieren der Autoscan-Ausgabe 36 Abbildung 2-4. Auswählen des Autoramp-Ausgabemodus 38 Abbildung 2-5. Rampenausgabe 38 Abbildung 2-6. Definieren der Autoramp-Ausgabe 40 Abbildung 2-7. Parameterauswahl für

Rechteckwellenausgabe 43 Abbildung 3-1. DC-Spannungsmessung 47 Abbildung 3-2. AC-Spannungsmessung 48 Abbildung 3-3. DC-mA-Strommessungen 49 Abbildung 3-4. Oberflächentemperaturmessung 53 Abbildung 3-5. Widerstandsmessung 55 Abbildung 3-6. Aktivieren und Deaktivieren des

Durchgangstests 55 Abbildung 3-7. Dynamischer Aufzeichnungsmodus 59 Abbildung 3-8. Relativmodus (Null) 60 Abbildung 3-9. Datenhaltemodus 61 Abbildung 3-10. 1-ms-Spitzenwert-Haltemodus 64 Abbildung 4-1. Aktivieren des Einrichtungsmodus 66

U1401B Benutzer- und Servicehandbuch XIX

Liste der Abbildungen

Abbildung 4-2. Einstellen des Datenhaltemodus oder des Modus

"Halten Aktualisieren" 70 Abbildung 4-3. Einstellen der Temperatureinheit 72 Abbildung 4-4. Einstellen der Häufigkeit des akustischen

Signals 73 Abbildung 4-5. Einstellen der Mindestfrequenz 74 Abbildung 4-6. Einstellen der Prozentskalenausgabe 75 Abbildung 4-7. Einstellen des Druckmodus für die

Fernsteuerung 76 Abbildung 4-8. Einstellen des Echomodus für die

Fernsteuerung 77 Abbildung 4-9. Einstellen des Datenbits für die Fernsteuerung 78 Abbildung 4-10. Einstellen der Paritätsprüfung für die

Fernsteuerung 79 Abbildung 4-11. Einstellen der Baudrate für die

Fernsteuerung 80 Abbildung 4-12. Einstellen der Zeitschaltung für die

Hintergrundbeleuchtung der Anzeige 81 Abbildung 4-13. Einstellen des automatischen

Abschaltmodus 83 Abbildung 5-1. Testen einer 4 mA bis 20 mA Stromschleife mit dem

Quellmodus 87 Abbildung 5-2. mA-Ausgabesimulation 89 Abbildung 5-3. Verwenden der gelben Testleitung zum Durchführen

einer 2-Draht-Transmitter-Simulation 91 Abbildung 5-4. Drucktransducer-Messung 93 Abbildung 5-5. Zener-Diodentest 95 Abbildung 5-6. Diodentest 97 Abbildung 5-7. TO-92-Transistor 98 Abbildung 5-8. TO-3-Transistor 101 Abbildung 5-9. Bestimmen des Transistors h

103

Abbildung 5-10. TO-92-JFET 104 Abbildung 5-11. N-Kanal-JFET 106 Abbildung 5-12. P-Kanal-JFET 107

XX U1401B Benutzer- und Servicehandbuch

Liste der Abbildungen

Abbildung 5-13. Strom-Spannungs-Wandler 109 Abbildung 5-14. Spannungs-Strom-Wandler 111 Abbildung 5-15. Konvertierung von Recheck- in

Dreieckwellen 112 Abbildung 5-16. Überprüfen eines 2-Draht-Transmitters 114 Abbildung 5-17. Prüfen eines Frequenztransmitters 116 Abbildung 6-1. Akkuaustausch 119 Abbildung 6-2. Aufladen der Akkus 121 Abbildung 6-3. Austausch von Sicherungen 122 Abbildung 7-1. Überprüfung der Ausgangsspannung 140 Abbildung 7-2. Überprüfung der Ausgangsstromstärke 141 Abbildung 7-3. Überprüfung der Rechteckwellenausgabe 141

U1401B Benutzer- und Servicehandbuch XXI

Liste der Abbildungen

XXII U1401B Benutzer- und Servicehandbuch

U1401B Handheld-Multifunktions-Eich-/Messgerät Benutzer- und Servicehandbuch

1 Erste Schritte

Einführung zum U1401B Handheld-Multifunktions-Eich-/Messgerät 2 Standardlieferumfang 3 Liste des Zubehörs 4 Produktüberblick 5

Remotekommunikation 23

Agilent Technologies

1Erste Schritte

Einführung zum U1401B Handheld-Multifunktions-Eich-/Messgerät

Die wesentlichen Funktionen und Merkmale des U1401B umfassen:

• Gleichzeitige Signalgenerierung und -messung

• DC-, AC- und AC+DC-Spannungs- und

Stromstärkenmessungen

• DC-Spannungs-, DC-Stromstärken- und

Rechteckwellenausgabe

• Intelligente Ausgabe und Standby-Steuerung

• Aufladbarer Ni-MH-Akku mit integrierter Ladefunktion

• Kein Entfernen des Akkus dank ausgeklügeltem

Ladegerät-Design

• Helle EL-Hintergrundbeleuchtung (Elektrolumineszenz) mit

5-Ziffer-LCD-Anzeige

• Prozentuale Skalenausgabe für 4-20 mA- oder 0-20 mA-

Messung

• Belastung bis zu 1.200 Ω für 20 mA-Simulation mit gelber

Testleitung

• Anpassbare Schritte und Zeitintervall für Autoscan

• Anpassbare Auflösungen und Start für lineare

Ramp-Ausgabe

• 1-ms-Spitzenwert-Haltemodus zum mühelosen Erfassen von

Einschaltspannung und -strom

• Temperaturmessung mit wählbarem 0

• Frequenz-, Arbeitszyklus- und Impulsbreitemessungen

• Dynamische Aufzeichnung für Minimal-, Maximal- und

Durchschnittsmesswerte

• Datenhalten mit manuellem Modus oder Auto-Trigger- und

relativem Modus

• Dioden- und akustische Durchgangstests

• Bidirektionale optische Computerschnittstelle mit

SCPI-Befehlen

• Widerstandsmessung bis zu 50 MΩ

• Sichere, präzise und schnelle Kalibrierung bei geschlossenem

Gehäuse

• Digitales 50.000-Zahlen-Präzisions-True-RMS-Messgerät,

gemäß dem IEC 61010-1 CAT II 150V Standard

°C-Ausgleich

2 U1401B Benutzer- und Servicehandbuch

Standardlieferumfang

Erste Schritte 1

Überprüfen Sie, ob Sie das folgende Zubehör mit Ihrem U1401B Handheld-Multifunktions-Eich-/Messgerät erhalten haben:

• Schutzholster

• Wiederaufladbare AA-Akkus (8 x Ni-MH mit 1,2 V)

• Netzkabel und Wechselstromadapter für

Handheld-Multifunktions-Eich-/Messgerät

• Silikontestleitungen

• 19-mm-Sonden

• Krokodilklemmen

• Zertifikat für die Kalibrierung

• CD mit Handbüchern und Anwendungssoftware

• Schnellstarthandbuch in gedruckter Form: eine Version in

Englisch und eine in der jeweiligen Landessprache

Wenn etwas fehlt, wenden Sie sich an das nächste Agilent Technologies Sales and Service Office.

U1401B Benutzer- und Servicehandbuch 3

1Erste Schritte

Liste des Zubehörs

Tabelle 1-1 Liste des Zubehörs

Ty p Agilent Teilenummer Beschreibung

Standard Schutzholster

Wiederaufladbare AA-Akkus (8 x Ni-MH mit 1,2 V)

Wechselstromadapter für Handheld-Multifunktions-Eich-/Messgerät

Netzkabel (länderspezifisch)

Silikontestleitungen

19-mm-Sonden

Krokodilklemmen

Zertifikat für die Kalibrierung

Produktreferenz-CD

Schnellstarthandbuch in gedruckter Form: eine Version in Englisch und eine in der jeweiligen Landessprache

Optional U1186A Thermoelementeingangsadapter (K-Typ) und Sondenbündel

U1184A Thermoelementeingangsadapter (K-Typ)

U1181A Immersionsleitung (K-Typ)

U1182A Industrielle Oberflächensonde

U1183A Luftleitung

U1160A Standardmäßiger Messleitungssatz

U1161A Erweiterter Messleitungssatz

U1162A Krokodilklemmen

U1168A Standard-Testleitungssatz mit 4-mm-Testsonden

U1169A Standard-Testleitungen mit 4-mm-Sondenspitze

U5481A IR-USB-Kabel

U5491A Weiche Tragetasche für Handgerät und Zubehör

4 U1401B Benutzer- und Servicehandbuch

Produktüberblick

Schieberegler

Erste Schritte 1

Mit dem Schieberegler sind folgende Einstellungen möglich:

• Charge: Wählen Sie diese Position zum Aufladen der Akkus. Verwenden Sie den im Lieferumfang enthaltenen Wechselstromadapter, um dieses Instrument zu laden.

• M: Wählen Sie diese Position, um nur die Messfunktionen zu aktivieren.

• M/S: Wählen Sie diese Position, um sowohl die Messfunktionen als auch die Quellfunktionen zu aktivieren.

Abbildung 1-1 Der Schieberegler

Tabelle 1-2 Funktionen des Schiebereglers

Nr. Beschreibung Funktion

1 Buchse für

externen Wechselstromadapter

2 CHARGE Aufladen der Akkus mit einem externen

3 M Aktiviert ausschließlich die Messfunktionen.

Ermöglicht den Anschluss eines externen Wechselstromadapters zur Stromversorgung oder zum Aufladen der Akkus.

Wechselstromadapter

U1401B Benutzer- und Servicehandbuch 5

1Erste Schritte

Tabelle 1-2 Funktionen des Schiebereglers (Fortsetzung)

Nr. Beschreibung Funktion

4 M/S Aktiviert sowohl die Messfunktionen als auch die

Quellfunktionen.

5 Schieberegler —

6 Ladungsanzeige Weist auf den Ladungsprozess hin.

GRÜN: Vollständig geladen ROT: Wird geladen

6 U1401B Benutzer- und Servicehandbuch

Das vordere Bedienfeld auf einen Blick

Erste Schritte 1

Ta s t e n f e l d

Drehregler

Anschlüsse

Abbildung 1-2 Das vordere Bedienfeld

U1401B Benutzer- und Servicehandbuch 7

1Erste Schritte

Der Drehregler auf einen Blick

Stellen Sie den Drehregler vor dem Einschalten des U1401B auf die Position M oder M/S. Drehen Sie den Drehregler auf die gewünschte Funktion, um das U1401B einzuschalten. Die Eingabe- und Ausgabefunktionen werden gleichzeitig ausgewählt. Auf dem äußeren Kreis werden die Funktionen für die Ausgabe (Quelle) angegeben, während der innere Kreis auf die Funktionen für die Eingabe (Messgerät) hinweist.

3 4

Abbildung 1-3 Der Drehregler

Tab el le 1- 3

Nr.

1 OFF —

2 DC-, AC- oder

3 DC-, AC- oder

Drehreglerpositionen und entsprechende Funktionen

Beschreibung/Funktion

Eingang (weiß) Ausgang (orange)

AC+DC-Spannungsmessungen

AC+DC-mV-Messungen oder Temperaturmessung

5 6

• Rechteckwellenausgabe

• Konstantstrom: ±25 mA

• Konstantspannung: ±1,5 V, ±15 V

Konstantspannung: ±1,5 V, ±15 V

8 U1401B Benutzer- und Servicehandbuch

Erste Schritte 1

Tab el le 1- 3

Nr.

4 Widerstandsmessung und

5 Dioden- und Durchgangstests Konstantstrom: ±25 mA

6 DC-, AC- oder

Drehreglerpositionen und entsprechende Funktionen (Fortsetzung)

Eingang (weiß) Ausgang (orange)

Durchgangstest

AC+DC-mA-Messungen: 50 mA oder 500 mA

Das Tastenfeld auf einen Blick

Die Funktion jeder Taste ist nachstehend dargestellt. Das zugehörige Funktionssymbol wird auf der Anzeige wiedergegeben und das Instrument gibt ein akustisches Signal aus, wenn eine Taste betätigt wird. Wenn die Position des Drehreglers geändert wird, wird die aktuelle Funktion der Taste zurückgesetzt.

Beschreibung/Funktion

Konstantspannung: ±1,5 V, ±15 V

• Konstantspannung: ±1,5 V, ±15 V

• Konstantstrom: ±25 mA

• Rechteckwellenausgabe

Abbildung 1-4 Tastenfeldfunktionen

U1401B Benutzer- und Servicehandbuch 9

1Erste Schritte

Abbildung 1-5 Tastenfeld-Umschaltfunktionen

Tabelle 1-4 Tastenfeldfunktionen

Nr. Ta st e Funktion bei Tastendruck von < als 1

Sekunde

1 Wählt DC, AC oder AC+DC Aktiviert (ON) und deaktiviert (OFF) den

2 HOLD Der Datenhaltemodus ist aktiviert:

Der aktuell gemessene Wert wird fixiert. Drücken Sie erneut, um den nächsten gemessenen Wert zu triggern.

Der Modus "Halten aktualisieren" ist aktiviert:

Aktiviert oder deaktiviert den Modus "Halten aktualisieren"

MAX MIN

[2]

Wechselt zwischen MAX-, MIN-, AVG- und aktuellen Werten (MAX AVG MIN) im dynamischen Aufzeichnungsmodus

Funktion bei Tastendruck von > als 1 Sekunde

Spitzenwert-Haltemodus für V- und mA-Messungen

Deaktiviert den Datenhaltemodus

—

Aktiviert oder deaktiviert den dynamischen Aufzeichnungsmodus

[1]

3 Δ NULL Speichert den angezeigten Wert als

Referenzwert, der von den nachfolgenden Messungen abgezogen wird

4 RANGE Ändert den Messbereich Nimmt eine automatische Bereichsauswahl

Wechselt zwischen mV- und Temperaturtests

vor

10 U1401B Benutzer- und Servicehandbuch

Tabelle 1-4 Tastenfeldfunktionen (Fortsetzung)

Erste Schritte 1

Nr. Ta st e Funktion bei Tastendruck von < als 1

Sekunde

5 DUAL Wechselt zwischen verschiedenen

Kombinationen aus Primär- und Sekundäranzeigen

6 Hz Wählt die Frequenz (Hz), den Arbeitszyklus

(%), oder die Impulsbreite (ms) auf der Primäranzeige

7 SHIFT Aktiviert und deaktiviert die

Umschaltfunktionen der anderen Tasten

[3]

MODE Wählt Ausgabemodi für

Konstantspannung/-strom, Autoscan und Autoramp aus. Wählt die Frequenz (Hz), den Arbeitszyklus (%), die Impulsbreite (ms) und Level-Einstellungen für die Recheckwellenausgabe aus.

[3]

Wählt eine Ziffer oder die Polarität aus, die angepasst werden soll.

Die ausgewählte Ziffer/Polarität wird blinkend auf der Sekundäranzeige angezeigt.

[3]

Passt eine Ziffer oder die Polarität an. Drücken Sie auf diese Tasten, um die ausgewählte Ziffer anzupassen oder die Ausgangspolarität zu aktivieren.

[3]

OUTPUT Aktiviert und deaktiviert den Ausgangszustand

weist darauf hin, dass das Signal generiert wird und gibt an, dass der Ausgang deaktiviert wurde.

Funktion bei Tastendruck von > als 1 Sekunde

—

Beendet die Auswahl

Schaltet die Hintergrundbeleuchtung ein oder aus (ON/OFF)

Ruft den Einstellungsmodus auf (für Autoscanund Autoramp-Ausgaben)

—

[1]

Wenn die Taste HOLD länger als eine Sekunde gedrückt wird, ist die Funktion abhängig vom aktuellen Zustand des Instruments. Wenn das Instrument sich aktuell im Datenhaltemodus befindet und diese Taste länger als eine Sekunde gedrückt wird, wird der Datenhaltemodus beendet. Wenn das Instrument sich nicht im Datenhaltemodus befindet, wird durch Drücken dieser Taste für länger als eine Sekunde der dynamische Aufzeichnungsmodus aktiviert oder deaktiviert.

[2]

Dies gilt nur, wenn das Instrument sich im dynamischen Aufzeichnungsmodus befindet.

[3]

Umschaltfunktionen.

U1401B Benutzer- und Servicehandbuch 11

1Erste Schritte

Umschaltfunktionen

Jede Taste (mit Ausnahme der Taste SHIFT) verfügt über Umschaltfunktionen. Um auf diese Umschaltfunktionen zugreifen zu können, müssen Sie auf die Taste SHIFT drücken Nachdem Sie auf die Taste SHIFT gedrückt haben, bleiben die Umschalttasten weiterhin aktiviert (die LCD-Anzeige zeigt

an), bis die Taste SHIFT erneut gedrückt wird.

In diesem Handbuch werden Anweisungen, für deren Ausführung die Umschaltfunktionen erforderlich sind, ohne ausdrückliche Erwähnung der Taste SHIFT gegeben. In

Tabelle 1-5 auf Seite 12 sind Anweisungen und erforderliche

Aktionen aufgeführt.

Tabelle 1-5 Anweisungen, für deren Ausführung die

Umschaltfunktionen erforderlich sind

Anweisung Erforderliche Aktionen

Drücken Sie auf

MODE

Drücken Sie auf

OUTPUT

[1]

Wenn Umschaltfunktionen nicht bereits aktiviert sind.

Drücken Sie auf SHIFT

[1]

und anschließend auf

12 U1401B Benutzer- und Servicehandbuch

Die Anzeige auf einen Blick

Zur Darstellung der vollständigen Anzeige (alle Segmente leuchten auf) drücken Sie auf , während Sie den

Drehregler von OFF in eine beliebige andere Position drehen. Wenn Sie die vollständige Anzeige wieder deaktivieren möchten, drücken Sie eine beliebige Taste, um zur normalen Funktionalität zurückzukehren, die von der Drehreglerposition vorgegeben ist.

Das Instrument wechselt dann in den Energiesparmodus, wenn die automatische Abschaltfunktion ( ) aktiviert ist. Führen Sie zum Aktivieren des Instruments folgende Schritte aus:

1 Drehen Sie den Drehregler in die Position OFF. 2 Drehen Sie den Drehregler anschließend in eine beliebige

Position, mit Ausnahme der Rechteckwellenausgabe, und drücken Sie auf eine beliebige Taste.

Erste Schritte 1

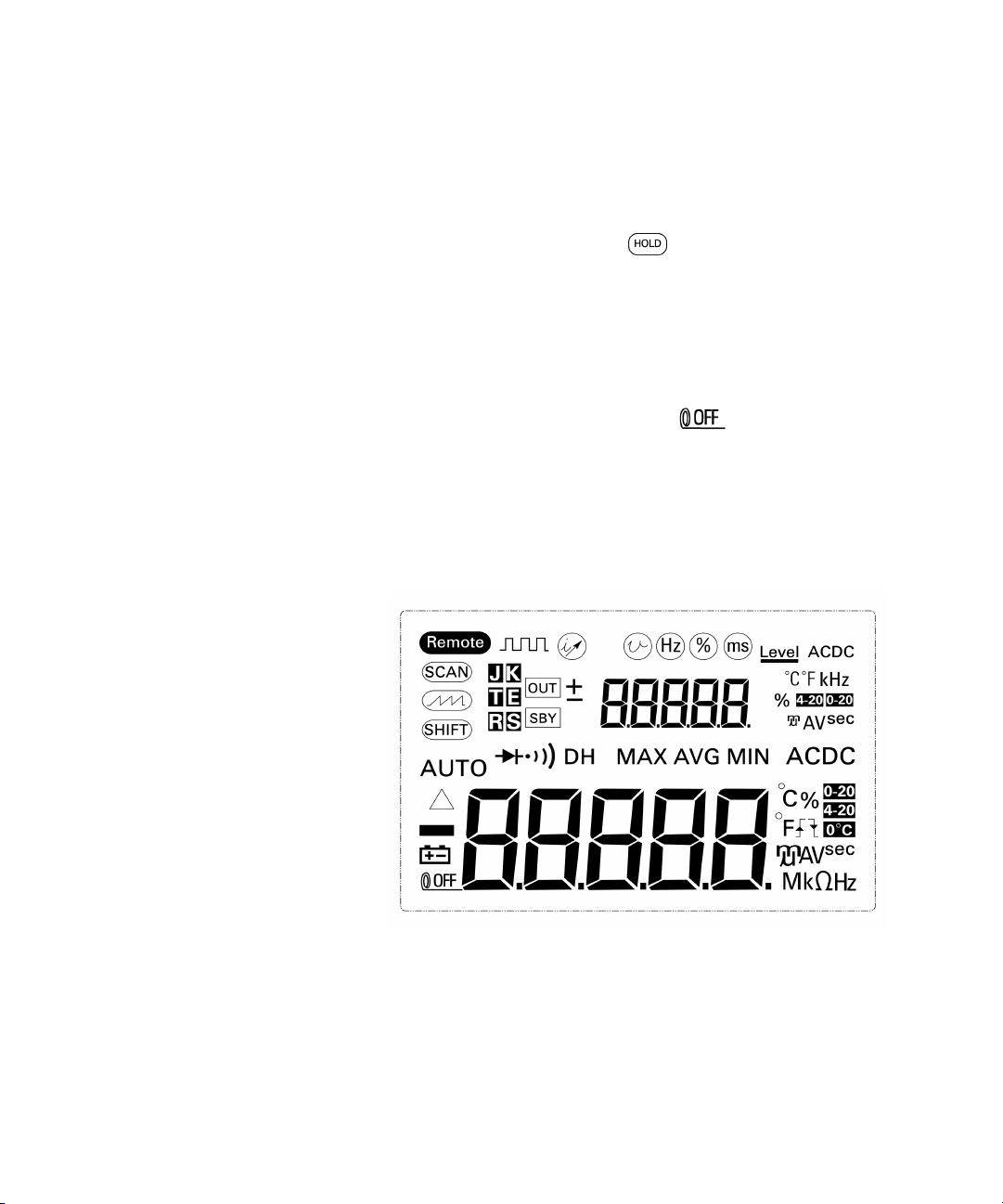

Abbildung 1-6 Vollständige Anzeige

U1401B Benutzer- und Servicehandbuch 13

1Erste Schritte

Tabelle 1-6 Beschreibung der Funktionssymbole auf der Anzeige

Funktionssymbole der LCD-Anzeige

AUTO Automatische Bereichswahl

Beschreibung

Fernsteuerung

Scannausgabe

Rampenausgabe

Umschaltfunktionen aktiviert

Relativer Modus

Anzeige des Batteriestatus

Automatische Abschaltfunktion aktiviert

Rechteckwellenausgabe

Frequenz (Hz), Arbeitszyklus (%), Impulsbreite (ms) und Level für Rechteckwellenausgabe

Konstantstromausgabe

Konstantspannungsausgabe

14 U1401B Benutzer- und Servicehandbuch

Tabelle 1-6 Beschreibung der Funktionssymbole auf der Anzeige (Fortsetzung)

Erste Schritte 1

Funktionssymbole der LCD-Anzeige

Beschreibung

Thermoelementtypen für Temperaturtest. Das U1401B unterstützt nur

K-Typ-Thermoelemente.

Ausgang aktiviert und Ausgang deaktiviert

Sekundäranzeige für Ausgang und Eingang

Ausgangs- und Eingangseinheiten für Sekundäranzeige

Diode oder akustischer Durchgang

Akustischer Durchgangstest für Widerstand

MAXAVGMIN Dynamischer Aufzeichnungsmodus: Aktueller Wert auf Primäranzeige

MAX Dynamischer Aufzeichnungsmodus: Maximalwert auf der Primäranzeige

AVG

MIN Dynamischer Aufzeichnungsmodus: Mindestwert auf der Primäranzeige

ACDC Wechsel-/Gleichstrom

Halten Trigger (manuell)

Dynamischer Aufzeichnungsmodus: Durchschnittswert auf der Primäranzeige

Primäranzeige für Eingabe

U1401B Benutzer- und Servicehandbuch 15

1Erste Schritte

Tabelle 1-6 Beschreibung der Funktionssymbole auf der Anzeige (Fortsetzung)

Funktionssymbole der LCD-Anzeige

Beschreibung

Eingabeeinheiten für Primäranzeige

Recheckwellenausgabe. Positive

Positive Neigung für Messung von Impulsbreite (ms) und Arbeitszyklus (%)

Negative Neigung für Messung von Impulsbreite (ms) und Arbeitszyklus (%)

Prozentuale Skalierung für Stromstärkenmessungen von 0 bis 20 mA und 4 bis 20 mA

Ohne Ausgleich der Umgebungstemperatur

oder negative Triggerneigung

16 U1401B Benutzer- und Servicehandbuch

Die Anschlüsse auf einen Blick

Erste Schritte 1

WARNUNG

Um eine Beschädigung des Instruments zu vermeiden, überschreiten Sie die Eingangsbeschränkung nicht.

Abbildung 1-7 Anschlüsse

Tabelle 1-7 Beschreibung der Anschlüsse

Nr. Beschreibung Funktion

1OUTPUT (orange) Für Konstantspannungs-,

Konstantstrom- und Rechteckwellenausgabefunktionen

2 INPUT (Grau-Weiß) Für Spannungs-, Stromstärken und

Widerstandsmessungen sowie Dioden- und akustische Durchgangstests

Diese Instrument verfügt über vier Anschlüsse: Die zwei Anschlüsse für Eingangsfunktionen werden im Rahmen der in

Tabelle 1-8 angegebenen Grenzwerte vor Überspannungen

geschützt. Die zwei anderen Anschlüsse sind für Ausgabefunktionen vorgesehen und werden durch einen Überspannungsschutz von 30 V DC geschützt.

U1401B Benutzer- und Servicehandbuch 17

1Erste Schritte

Tabelle 1-8 Überspannungsschutz für die Eingangsanschlüsse

Drehreglerposition Eingangsanschluss Überspannungsschutz

AC/DC-Spannungsbereich:

5 V bis 250 V

AC/DC-Spannungsbereich:

50 mV bis 500 mV

Ohm (Ω)

Diode ( )

Te m p e r a t u r

AC/DC-Stromstärkenbereich: 50 mA bis 500 mA

+ und – 250 Vrms

250 V/ 630 mA, flink

18 U1401B Benutzer- und Servicehandbuch

Das hintere Bedienfeld auf einen Blick

Erste Schritte 1

Abbildung 1-8 Das hintere Bedienfeld

U1401B Benutzer- und Servicehandbuch 19

1Erste Schritte

Anzeigeauswahl mit der Hz-Taste

Die Frequenzmessfunktion ermöglicht die Ermittlung harmonischer Ströme in neutralen Leitern und bestimmt, ob diese neutralen Ströme das Resultat unsymmetrischer Phasen oder nicht-linearer Lasten sind. Drücken Sie auf , um den Frequenzmessungsmodus für Stromstärken- und Spannungsmessungen aufzurufen. Die Spannungs- oder Stromstärkenwerte werden auf der sekundären Anzeige und die Frequenzwerte auf der primären Anzeige dargestellt. Drücken Sie erneut auf diese Taste, um zwischen Frequenz (Hz), Arbeitszyklus (%) oder Impulsbreite (ms) zu wechseln. Dies ermöglicht die simultane Überwachung von Spannung oder Stromstärke in Echtzeit mit Frequenz, Arbeitszyklus oder Impulsbreite.

Drücken Sie im Anschluss länger als eine Sekunde auf und die Primäranzeige wechselt zu Spannungs- oder Stromstärkenmesswerten.

Tabelle 1-9 Messfunktionen und entsprechende Anzeigeauswahl mit der Hz-Taste

Messfunktion Primäranzeige Sekundäranzeige

AC-Spannung Frequenz (Hz) AC-Spannung

Arbeitszyklus (%)

Impulsbreite (ms)

DC-Spannung Frequenz (Hz) DC-Spannung

Arbeitszyklus (%)

Impulsbreite (ms)

AC+DC-Spannung Frequenz (Hz) AC+DC-Spannung

Arbeitszyklus (%)

Impulsbreite (ms)

20 U1401B Benutzer- und Servicehandbuch

Erste Schritte 1

Tabelle 1-9 Messfunktionen und entsprechende Anzeigeauswahl mit der Hz-Taste (Fortsetzung)

Messfunktion Primäranzeige Sekundäranzeige

AC-Stromstärke Frequenz (Hz) AC-Stromstärke

Arbeitszyklus (%)

Impulsbreite (ms)

DC-Stromstärke Frequenz (Hz) DC-Stromstärke

Arbeitszyklus (%)

Impulsbreite (ms)

AC+DC-Stromstärke Frequenz (Hz) AC+DC-Stromstärke

Arbeitszyklus (%)

Impulsbreite (ms)

Stromstärke in prozentualer Skalierung

(0 mA bis 20 mA oder 4 mA bis 20 mA)

Frequenz (Hz) Stromstärke in prozentualer Skalierung

Arbeitszyklus (%)

Impulsbreite (ms)

(0 mA bis 20 mA oder 4 mA bis 20 mA)

U1401B Benutzer- und Servicehandbuch 21

1Erste Schritte

Anzeigen der Auswahl mit der Taste DUAL

Drücken Sie auf , um die Kombinationsanzeige zu aktivieren, in der zwei getrennte Parameter des gemessenen Signals gleichzeitig auf den Primär- und Sekundäranzeigen angezeigt werden. Die Kombinationsanzeigefunktion ist im dynamischen Aufzeichnungs- oder Triggermodus nicht verfügbar. Siehe Tabelle 1-10.

Tabelle 1-10 Messfunktionen und entsprechende Anzeigeauswahl mit der Taste DUAL

Messfunktion Primäranzeige Sekundäranzeige

AC-Spannung AC-Spannung Hz (AC-Kopplung)

DC-Spannung DC-Spannung Hz (DC-Kopplung)

AC+DC-Spannung AC+DC-Spannung Hz (AC-Kopplung)

DC-Stromstärke DC-Stromstärke Hz (DC-Kopplung)

AC-Stromstärke AC-Stromstärke Hz (AC-Kopplung)

AC+DC-Stromstärke AC+DC-Stromstärke Hz (AC-Kopplung)

Stromstärke in prozentualer

Skalierung (0 mA bis 20 mA oder

4 mA bis 20 mA)

Te m p er a t u r

Stromstärke in prozentualer

Skalierung (0 mA bis 20 mA oder

4 mA bis 20 mA)

Celsius (°C) Fahrenheit (°F)

Fahrenheit (°F) Celsius (°C)

Hz (DC-Kopplung)

22 U1401B Benutzer- und Servicehandbuch

Remotekommunikation

Erste Schritte 1

Das U1401B hat eine bidirektionale (Vollduplex) Kommunikationsfähigkeit, die das Übertragen von Daten vom Instrument auf den PC erleichtert.

Das erforderliche Zubehör für diese Funktion ist ein optionales IR-USB-Kabel, das in Verbindung mit einer von der Agilent Website herunterladbaren Anwendungssoftware eingesetzt wird

So erfolgt die Remotekommunikation mit einem PC: 1 Stellen Sie die Kommunikationsparameter des Instruments

und des PCs, den Sie verwenden, ein. Die Standardwerte für die Baudrate, Parität, Datenbits und die Stoppbits für das Instrument sind entsprechend 9.600, n, 8 und 1.

2 Stellen Sie sicher, dass der USB-Treiber und die Agilent

Datenprotokollierungssoftware auf Ihrem Computer installiert sind.

HINWEIS

Sie müssen die Agilent Software zur Datenprotokollierung von der Agilent Website herunterladen, um diese Funktion zu nutzen. Öffnen Sie folgende Webseite: http://www.agilent.com/find/hhTechLib, um die Software herunterzuladen.

3 Verbinden Sie die optische Seite des Kabels mit dem

Kommunikationsanschluss des Instruments. Stellen Sie sicher, dass die Textseite nach oben zeigt. Siehe hierzu

Abbildung 1-10 auf Seite 25.

4 Verbinden Sie das andere Ende des USB-Kabels mit dem

USB-Anschluss Ihres Computers.

5 Verwenden Sie die Datenübertragungssoftware, um die

erforderlichen Daten abzufragen.

6 Drücken Sie leicht auf die Verriegelungen, um das Kabel vom

Kommunikationsanschluss des Instruments zu entfernen. Siehe hierzu Abbildung 1-11 auf Seite 25.

7 Es wird nicht empfohlen, die Steckerabdeckung des

IR-USB-Kabels zu entfernen. Manchmal löst sich die Steckerabdeckung versehentlich, wenn Sie auf die Verriegelung drücken (siehe Abbildung 1-11 auf Seite 25). Um die Abdeckung erneut zu befestigen, müssen Sie die

U1401B Benutzer- und Servicehandbuch 23

1Erste Schritte

Abdeckung einfach wieder über den Stecker schieben. Stellen Sie sicher, dass sich der Text auf der Abdeckung auf derselben Seite befindet wie der Text auf der Gehäuseoberseite des Steckers. Sie hören ein Klickgeräusch, wenn die Abdeckung ordnungsgemäß einrastet.

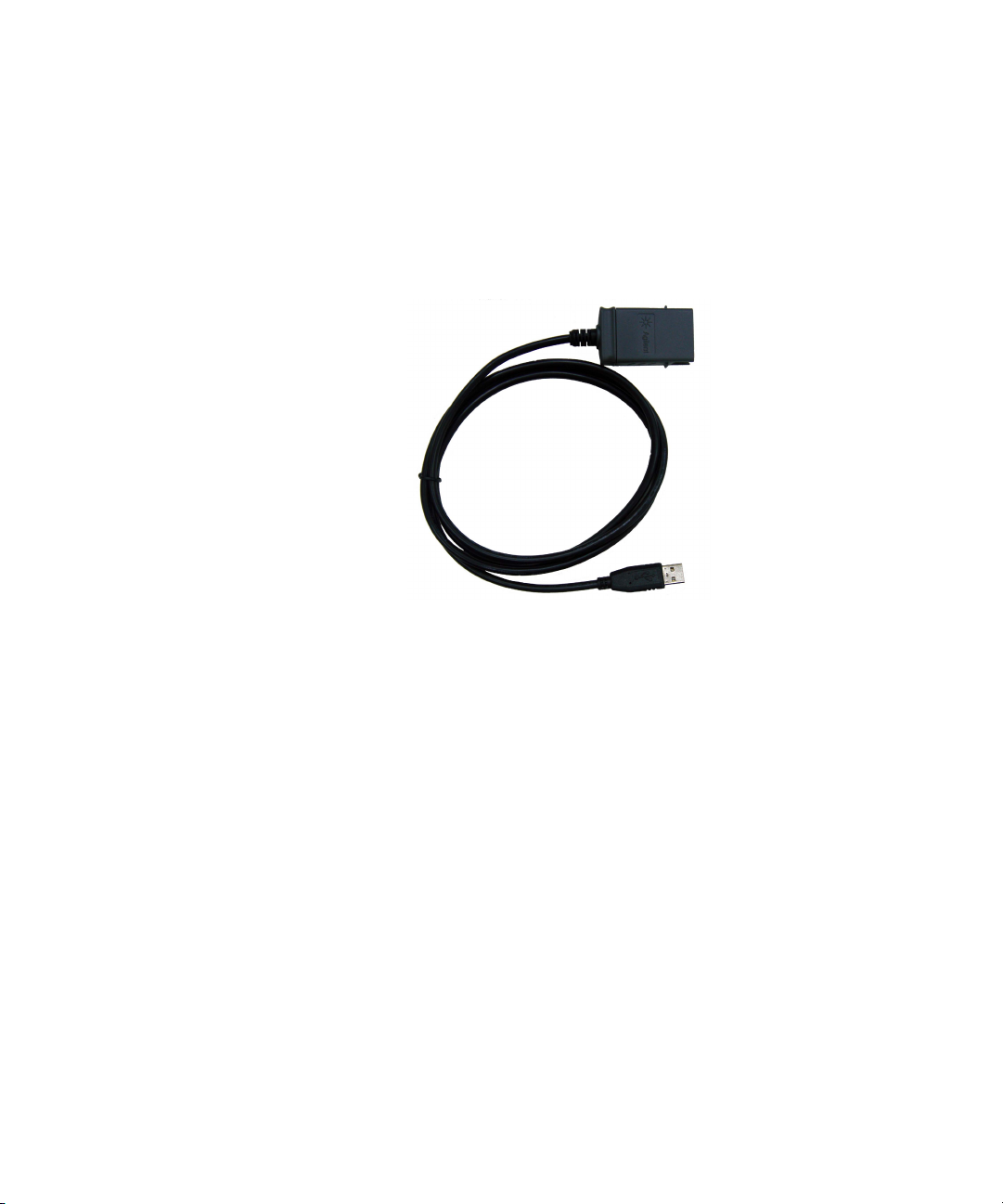

Abbildung 1-9 IR-USB-Kabel

24 U1401B Benutzer- und Servicehandbuch

Abbildung 1-10 IR-USB-Kabelverbindung

Erste Schritte 1

Textseite nach

oben

IR-USB-Kabel

Trennen

Verbin den

Drücken Sie diese Verriegelung, während Sie das Kabel in die durch die Pfeile vorgegebene Richtung schieben, um über das IR-USB-Kabel eine Verbindung herzustellen oder diese zu unterbrechen.

Abbildung 1-11 IR-USB-Kabel

U1401B Benutzer- und Servicehandbuch 25

1Erste Schritte

26 U1401B Benutzer- und Servicehandbuch

U1401B Handheld-Multifunktions-Eich-/Messgerät Benutzer- und Servicehandbuch

2 Eichgerät-Ausgabeoperationen

Aktivieren und Deaktivieren der Ausgabe 28 Konstantspannungsbetrieb 29 Konstantstrombetrieb 30 Speichergenerierung 31

Autoscan-Ausgabe 31 Autoramp-Ausgabe 36

Rechteckwellenausgabe 41

Dieses Kapitel enthält detaillierte Informationen zur Generierung von Signalen mit dem U1401B.

Agilent Technologies

2 Eichgerät-Ausgabeoperationen

Aktivieren und Deaktivieren der Ausgabe

Das U1401B kann gleichzeitig Signale erzeugen und messen. Durch Drücken der Taste OUTPUT wird der Ausgang des U1401B deaktiviert, indem dieser in den Standby-Modus versetzt wird. Durch erneutes Drücken dieser Taste wird der Ausgang wieder aktiviert.

Wenn der Ausgang sich im Standby-Modus befindet, wird das Funktionssymbol Funktionssymbol angezeigt. Dies bedeutet, dass das Eichgerät die Generierung des Ausgangs gestoppt hat.

Der Standby-Modus wird ebenfalls automatisch aktiviert, wenn Folgendes zutrifft:

• Sie haben versehentlich ein externes Signal in die Ausgangsanschlüsse geleitet, während die Funktion deaktiviert war.

• Die Störeinstreuung eines externen Stromversorgungssystems oder von Ausgangsanschlüssen verursacht ein Fehlersignal am Ausgang. Wenn zum Beispiel eine elektrostatische Entladung (ESD) mit einer Spannung von 8.000 V stattfindet, wird dieses Instrument in den Standby-Modus versetzt.

• Ein Überspannungszustand wurde beim Generieren von Konstantspannungs- oder Rechteckwellenausgaben ermittelt.

• Die Anzeige weist auf einen niedrigen Akkustatus hin. Dies gewährleistet die Ausgabequalität und dient als zusätzliche Warnung für den Benutzer, dass der Akkustatus niedrig ist.

• Sie stellen den Schieberegler auf die Position M (nur Eingang) ein (Sie sollten diese Aktion ausführen, um die Akkuleistung zu erhalten, wenn Sie keine der Ausgangsfunktionen verwenden möchten).

ausgeblendet und stattdessen das

28 U1401B Benutzer- und Servicehandbuch

Konstantspannungsbetrieb

Das U1401B kann eine Konstantspannungsausgabe in zwei verschiedenen Bereichen generieren: ±1,5 V und ±15 V.

So wählen Sie die Funktion Konstantspannungsausgabe: 1 Stellen Sie den Drehregler auf eine der Positionen

(Konstantspannungsausgabe) ein.

2 Drücken Sie auf SHIFT, um auf die Umschaltfunktionen des

Tastenfelds zuzugreifen. Das Funktionssymbol wird auf der Anzeige wiedergegeben.

3 Drücken Sie auf MODE, um zwischen den Ausgabemodi ±1,5 V,

±15 V, ±1,5 V, ±15 V, ±1,5 V und ±15 V zu wechseln. Wählen Sie in Abhängigkeit des erforderlichen Spannungsbereichs entweder ±1,5 V oder ±15 V für die Konstantausgabe (oder die dauerhafte Ausgabe, im Gegensatz zu Autoscan- oder Autoramp-Ausgaben; siehe hierzu "Speichergenerierung" auf Seite 31).

• Anders als bei den Autoscan- und Autoramp-Modi gibt es

4 Wenn sich das Instrument im Standby-Modus befindet (auf

der Anzeige wird das Funktionssymbol anderenfalls drücken Sie auf OUTPUT), können Sie die

Ausgangsamplitude einstellen, indem Sie auf und drücken, um die gewünschten Ziffern auszuwählen, und anschließend auf und drücken, um den Wert der ausgewählten Ziffer einzustellen.

5 Drücken Sie auf OUTPUT, um die Quellausgabe zu starten. Das

Eichgerät-Ausgabeoperationen 2

kein spezielles Funktionssymbol auf der Anzeige, das auf den Konstantspannungsbetrieb (CV) hinweist.

angezeigt;

Funktionssymbol

U1401B Benutzer- und Servicehandbuch 29

wird auf der Anzeige angezeigt.

2 Eichgerät-Ausgabeoperationen

Konstantstrombetrieb

Das U1401B kann eine Konstantstromausgabe im Bereich von ±25 mA generieren.

So wählen Sie die Funktion Konstantstromausgabe: 1 Stellen Sie den Drehregler auf eine der Positionen

(Konstantstromausgabe) ein.

2 Drücken Sie auf SHIFT, um auf die Umschaltfunktionen des

Tastenfelds zuzugreifen. Das Funktionssymbol wird auf der Anzeige angezeigt.

3 Drücken Sie auf MODE, um zwischen den Ausgabemodi

±25 mA, ±25 mA und ±25 mA zu wechseln. Wählen Sie für die Konstantausgabe den Ausgabemodus ±25 mA (oder für die dauerhafte Ausgabe, im Gegensatz zu Autoscan oder Autoramp-Ausgaben; siehe hierzu

"Speichergenerierung" auf Seite 31).

• Anders als bei den Autoscan- und Autoramp-Modi gibt es

kein spezielles Funktionssymbol auf der Anzeige, das auf den Konstantstrombetrieb (CC) hinweist.

4 Wenn sich das Instrument im Standby-Modus befindet (auf

der Anzeige wird das Funktionssymbol anderenfalls drücken Sie auf OUTPUT), können Sie die

Ausgangsamplitude einstellen, indem Sie auf und drücken, um die gewünschten Ziffern auszuwählen, und anschließend auf und drücken, um den Wert der ausgewählten Ziffer einzustellen.

5 Drücken Sie auf OUTPUT, um die Quellausgabe zu starten. Das

angezeigt;

Funktionssymbol

30 U1401B Benutzer- und Servicehandbuch

wird auf der Anzeige angezeigt.

Speichergenerierung

Autoscan-Ausgabe

Eichgerät-Ausgabeoperationen 2

Für Konstantspannungs- und Konstantstromausgaben bietet das U1401B zwei zusätzliche, hilfreiche Funktionen. Bei der einen Funktion handelt es sich um eine Autoscan-Ausgabe für die Generierung von bis zu 16 unterschiedlichen Schritten von Konstantspannung oder Konstantstrom mit jeweils eigener, benutzerdefinierter Amplitude und Zeitintervall. Bei der anderen Funktion handelt es sich um eine Autoramp-Ausgabe mit benutzerdefinierten Dualflanken und einer benutzerdefinierten Anzahl an Schritten für die lineare Simulation.

So stellen Sie die Autoscan-Ausgabe ein:

1 Stellen Sie den Drehregler auf die Position

(Konstantstromausgabe) oder

(Konstantspannungsausgabe) ein.

2 Drücken Sie auf SHIFT, um auf die Umschaltfunktionen des

Tastenfelds zuzugreifen. Das Funktionssymbol wird auf der Anzeige angezeigt.

3 Befolgen Sie eine der nachstehenden Anweisungen:

• Zur Spannungsausgabe drücken Sie auf MODE, um

zwisch en den Au sgabem odi ±1, 5 V, ±15 V, ±1, 5 V,

±15 V, ±1,5 V und ±15 V zu wechseln. Wählen Sie in Abhängigkeit des erforderlichen Spannungsbereichs einen der zwei Ausgabemodi aus.

• Zur Stromstärkeausgabe drücken Sie auf MODE, um zwischen den Ausgabemodi ±25 mA, ±25 mA und

±25 mA zu wechseln. Wählen Sie den

Ausgabemodus .

U1401B Benutzer- und Servicehandbuch 31

2 Eichgerät-Ausgabeoperationen

4 Wenn Sie die erforderliche Funktion gewählt haben,

drücken Sie auf oder , um einen der drei Modi auszuwählen: Continuous, Cycle oder Step. Auf der

Sekundäranzeige wird entsprechend Cont, CyCLE oder StEP angegeben (Abbildung 2-1 auf Seite 34).

• Kontinuierlicher Modus (Cont): In diesem Modus wird in Übereinstimmung mit den im Speicher definierten Amplituden und Zeitintervallen ein Signal ausgegeben. Angefangen wird bei Schritt 1, beendet bei dem Schritt, bei dem das Zeitintervall "00" Sekunden beträgt; anschließend wird erneut bei Schritt 1 begonnen. Gemäß den Standardeinstellungen (Tabelle 2-1 auf Seite 33) befolgt das Signal beispielsweise Schritt 1 bis 11 und kehrt dann zu Schritt 1 zurück, da das Zeitintervall von Schritt 12 "00" Sekunden beträgt.

• Zyklusmodus (CyCLE): Dieser ähnelt dem kontinuierlichen Modus; die Ausgabe durchläuft jedoch nur einen Zyklus. Die Ausgabe variiert in Übereinstimmung mit den im Speicher definierten Amplituden und Zeitintervallen, beginnend bei Schritt 1, bis zu dem Schritt, bei dem das Zeitintervall "00" Sekunden beträgt. Das Ausgabe-Level wird dann bei der Amplitude des letzten Schritts vor dem Null-Interval-Schritt beibehalten. Gemäß den Standardeinstellungen wird das Ausgabesignal beispielsweise Schritt 1 bis Schritt 11 befolgen und bei Schritt 11 verbleiben.

• Schrittmodus (StEP): Hierbei handelt es sich um einen schrittweisen Ausgabemodus. Sie können manuell auswählen, welchen Schritt der benutzerdefinierten Signale Sie ausgeben möchten. Wenn Sie diesen Modus ausgewählt haben, drücken Sie auf oder , um auszuwählen, welcher Schritt ausgegeben werden soll. Die Ausgabeamplitude wird solange beibehalten, bis Sie einen anderen Schritt als Ausgabe wählen.

5 Drücken Sie auf OUTPUT, um die Quellausgabe zu starten. Das

Funktionssymbol

wird auf der Anzeige angezeigt.

Kontinuierliche und Zyklusausgaben beginnen immer bei Schritt 1. Wenn das Zeitintervall von Schritt 1 "00" Sekunden beträgt, wird das Ausgabe-Level auf die Amplitude von Schritt 1 und der Ausgabestatus auf gesetzt. Wenn Sie die Signalausgabe im kontinuierlichen oder im Zyklusmodus stoppen, startet der nächste Ausgabeschritt bei 1.

32 U1401B Benutzer- und Servicehandbuch

Eichgerät-Ausgabeoperationen 2

Tabelle 2-1 Standardeinstellungen für die Autoscan-Ausgabe

Modus ±1,5000 V ±15,000 V ±25,000 mA

Schritt Amplitude Zeitintervall Amplitude Zeitintervall Amplitude Zeitintervall

1 +1,5000 V 02 Sek. +15,000 V 02 Sek. +00,000 mA 02 Sek.

2 +1,2000 V 02 Sek. +12,000 V 02 Sek. +04,000 mA 02 Sek.

3 +0,9000 V 02 Sek. +09,000 V 02 Sek. +08,000 mA 02 Sek.

4 +0,6000 V 02 Sek. +06,000 V 02 Sek. +12,000 mA 02 Sek.

5 +0,3000 V 02 Sek. +03,000 V 02 Sek. +16,000 mA 02 Sek.

6 +0,0000 V 02 Sek. +00,000 V 02 Sek. +20,000 mA 02 Sek.

7 –0,3000 V 02 Sek. –03,000 V 02 Sek. +16,000 mA 02 Sek.

8 –0,6000 V 02 Sek. –06,000 V 02 Sek. +12,000 mA 02 Sek.

9 –0,9000 V 02 Sek. –09,000 V 02 Sek. +08,000 mA 02 Sek.

10 –1,2000 V 02 Sek. –12,000 V 02 Sek. +04,000 mA 02 Sek.

11 –1,5000 V 02 Sek. –15,000 V 02 Sek. +00,000 mA 02 Sek.

12 +0,0000 V 00 Sek. +00,000 V 00 Sek. +04,000 mA 00 Sek.

13 +0,0000 V 00 Sek. +00,000 V 00 Sek. +08,000 mA 00 Sek.

14 +0,0000 V 00 Sek. +00,000 V 00 Sek. +12,000 mA 00 Sek.

15 –1,5000 V 00 Sek. –15,000 V 00 Sek. +16,000 mA 00 Sek.

16 +0,0000 V 00 Sek. +00,000 V 00 Sek. +20,000 mA 00 Sek.

U1401B Benutzer- und Servicehandbuch 33

2 Eichgerät-Ausgabeoperationen

Drücken

Sie auf

oder

Drücken Sie auf

oder

Abbildung 2-1 Auswählen des Autoscan-Ausgabemodus

Drücken

Sie auf

oder

Abbildung 2-2 Beispiel für eine typische Autoscan-Ausgabe

34 U1401B Benutzer- und Servicehandbuch

Eichgerät-Ausgabeoperationen 2

Definieren der Autoscan-Parameter im Speicher

Drücken und halten Sie MODE länger als eine Sekunde gedrückt, um den Autoscan-Einstellungsmodus aufzurufen. Es stehen insgesamt 16 Schritte mit individuell definierbaren Zeitintervallen und Amplituden zur Verfügung.

Wenn das Instrument sich im Autoscan-Einstellungsmodus befindet, wird auf der Sekundäranzeige die Amplitude angegeben. Die ersten beiden Ziffern der Primäranzeige weisen darauf hin, welcher Schritt gerade eingestellt wird. Die letzten beiden Ziffern der Primäranzeige weisen auf das Zeitintervall hin.

1 Drücken Sie auf MODE, um zwischen Schritt, Zeitintervall und

Amplitudeneinstellungen zu wechseln. Die einzustellende Ziffer blinkt auf der Anzeige.

• Drücken Sie für Amplitudeneinstellungen auf und , um die Ziffer auszuwählen, die eingestellt werden soll, und drücken Sie anschließend auf und , um den Wert der ausgewählten Ziffer einzustellen. Die Amplitude kann auf einen beliebigen Wert innerhalb des gewählten Ausgabebereichs gesetzt werden (±1,5 V oder ±15 V für Konstantspannungsausgabe bzw. ±25 mA für Konstantstromausgabe).

• Drücken Sie zur Zeitintervalleinstellung auf und , um die Ziffer auszuwählen, die eingestellt werden soll, und drücken Sie anschließend auf und , um den Wert der ausgewählten Ziffer einzustellen. Für das Zeitintervall kann eine Dauer zwischen 0 und 99 Sekunden gewählt werden.

• Drücken Sie länger als eine Sekunde auf , um Zeitintervall und Amplitude des aktuellen Schritts direkt auf Null zurückzusetzen.

U1401B Benutzer- und Servicehandbuch 35

2 Eichgerät-Ausgabeoperationen

2 Drücken Sie auf OUTPUT, um die Einstellungen zu speichern.

Ausgangsamplitude

16 Speicherorte

Abbildung 2-3 Definieren der Autoscan-Ausgabe

Autoramp-Ausgabe

So stellen Sie die Autoramp-Ausgabe ein:

1 Stellen Sie den Drehregler auf die Position oder . 2 Drücken Sie auf SHIFT, um auf die Umschaltfunktionen des

Tastenfelds zuzugreifen. Das Funktionssymbol wird auf der Anzeige angezeigt.

3 Befolgen Sie eine der nachstehenden Anweisungen:

• Zur Spannungsausgabe drücken Sie auf MODE, um zwisch en den Au sgabem odi ±1, 5 V, ±15 V, ±1, 5 V,

Wählen Sie in Abhängigkeit des erforderlichen Spannungsbereichs einen der beiden (Autoramp) Ausgabemodi aus.

• Zur Stromstärkeausgabe drücken Sie auf MODE, um zwischen den Ausgabemodi ±25 mA, ±25 mA und

Ausgabemodus .

0 bis 99 Sek.

Zeitintervall

±15 V, ±1,5 V und ±15 V zu wechseln.

±25 mA zu wechseln. Wählen Sie den

36 U1401B Benutzer- und Servicehandbuch

Eichgerät-Ausgabeoperationen 2

Tabelle 2-2 Standardeinstellungen für die Autoramp-Ausgabe

Modus ±1,5000 V ±15,000 V ±25,000 mA

Position Amplitude Auflösung Amplitude Auflösung Amplitude Auflösung

Start –1,5000 V 015 Schritte –15,000 V 015 Schritte –25,000 mA 025 Schritte

End +1,5000 V 015 Schritte +15,000 V 015 Schritte +25,000 mA 025 Schritte

4 Nachdem Sie die erforderliche Funktion ausgewählt

haben, drücken Sie auf oder , um entweder den kontinuierlichen oder den Zyklusmodus auszuwählen. Auf der Sekundäranzeige wird entsprechend Cont oder CyCLE angezeigt (Abbildung 2-4 auf Seite 38).

• Kontinuierlicher Modus (Cont): In diesem Modus wird das Rampensignal kontinuierlich wiederholt. Das Signal wird in Übereinstimmung mit den Amplituden und der im Speicher definierten Anzahl an Schritten generiert. Jeder Schritt dauert etwa 0,33 Sekunden. Beispielsweise ist gemäß den Standardeinstellungen (Tabelle 2-2) die Schrittgröße der positiven Flanke (Endamplitude – Anfangsamplitude)/Anzahl der Schritte. Daher beträgt die Schrittgröße (1,5 V – (–1,5 V))/15 Schritte = 0,2 V für

±1,5000 V. Die Schrittgröße der negativen Flanke

beträgt (Anfangsamplitude - Endamplitude)/Anzahl der Schritte. Daher beträgt die Schrittgröße (–1,5 V – 1,5 V)/15 Schritte = –0,2 V für

±1,5000 V.

• Zyklusmodus (CyCLE): In diesem Modus wird nur ein Zyklus des Rampensignals generiert. Das Signal wird in Übereinstimmung mit den im Speicher definierten Amplituden und der Anzahl der Schritte generiert, wobei jeder Schritt etwa 0,33 Sekunden dauert. Anschließend wird die Ausgabeamplitude beim letzten Wert des Rampensignals gehalten.

5 Drücken Sie auf OUTPUT, um die Quellausgabe zu starten. Das

Funktionssymbol

wird auf der Anzeige angezeigt.

U1401B Benutzer- und Servicehandbuch 37

2 Eichgerät-Ausgabeoperationen

Drücken

Sie auf

oder

Drücken

Sie auf

oder

Abbildung 2-4 Auswählen des Autoramp-Ausgabemodus

Endposition

Größe jedes Schrittes = (Endamplitude

–

Startamplitude) / Auflösung

Größe jedes Schrittes = (Startamplitude Endamplitude) /

Startposition

Auflösung

–

Abbildung 2-5 Rampenausgabe

Definieren der Autoramp-Parameter im Speicher

Drücken und halten Sie MODE länger als eine Sekunde gedrückt, um den Autoramp-Einstellungsmodus aufzurufen. Bei der Rampenfunktion handelt es sich um eine Dualflankenausgabe. Sie können die Anzahl der Schritte zwischen Anfangs- und Endpositionen oder den End- und Anfangspositionen sowie die Amplituden der Anfangs- und Endpositionen einstellen.

38 U1401B Benutzer- und Servicehandbuch

Eichgerät-Ausgabeoperationen 2

Wenn das U1401B sich im Autoramp-Einstellungsmodus befindet, wird auf der Sekundäranzeige die Amplitude der Anfangs- und Endposition angezeigt. Die erste Ziffer links auf der Primäranzeige wird verwendet, um auf die Start- oder Endposition hinzuweisen. Die letzten drei Ziffern der Primäranzeige dienen der Angabe der Anzahl an Schritten (die Anzahl der Schritte vom Start bis zum Ende).

1 Drücken Sie auf MODE, um zwischen der Position (Start oder

Ende), Anzahl der Schritte und Amplitudeneinstellung zu wechseln. Die einzustellende Ziffer blinkt auf der Anzeige.

• Zum Einstellen der Amplitude, drücken Sie auf und

, um die Ziffer auszuwählen, die eingestellt werden soll, und drücken Sie anschließend auf und , um den Wert der ausgewählten Ziffer einzustellen. Die Amplitude kann auf einen beliebigen Wert innerhalb des gewählten Ausgabebereichs gesetzt werden (±1,5 V oder ±15 V für Konstantspannungsausgabe bzw. ±25 mA für Konstantstromausgabe).

• Zum Einstellen der Anzahl an Schritten, drücken Sie auf und , um die Ziffer auszuwählen, die eingestellt

werden soll, und drücken Sie anschließend auf und

, um den Wert der ausgewählten Ziffer einzustellen. Für die Anzahl der Schritte kann im Bereich von 0 bis 999 Schritten eine Auswahl getroffen werden.

• Drücken Sie länger als eine Sekunde auf , um Zeitintervall und Amplitude des aktuellen Schritts direkt auf Null zurückzusetzen.

2 Drücken Sie auf OUTPUT, um die Einstellungen zu speichern.

U1401B Benutzer- und Servicehandbuch 39

2 Eichgerät-Ausgabeoperationen

Amplitude starten

Startposition

1 bis 99 Schritte

Abbildung 2-6 Definieren der Autoramp-Ausgabe

Amplitude beenden

Drücken Sie

auf MODE

Drücken Sie

auf MODE

1 ~ 999 Schritte

Endposition

40 U1401B Benutzer- und Servicehandbuch

Rechteckwellenausgabe

Die Rechteckwellenausgabe kann verwendet werden, um eine Impulsbreitemodulationsausgabe (Pulse Width Modulation, PWM) zu generieren oder um einen synchronen Zeitgeber (Baudrategenerator) bereitzustellen. Sie können diese Funktion auch zum Überprüfen und Kalibrieren von Durchflussmesseranzeigen, Zählern, Tachometern, Oszilloskopen, Frequenzwandlern, Frequenztransmittern und anderen Frequenzeingabegeräten verwenden.

Die Frequenz, die Amplitude, der Arbeitszyklus und die Impulsbreite der Rechteckwellenausgabe können angepasst werden.

So wählen Sie die Rechteckwellen-Ausgabefunktion aus:

1 Drehen Sie den Drehregler in die Position . 2 Drücken Sie auf SHIFT, um auf die Umschaltfunktionen des

3 Drücken Sie auf OUTPUT, um das Rechteckwellensignal

Eichgerät-Ausgabeoperationen 2

Tastenfelds zuzugreifen. Das Funktionssymbol wird auf der Anzeige angezeigt.

• Die Standardeinstellungen für die Parameter sind 150 Hz (Frequenz), 50,00% (Arbeitszyklus), 3,3333 ms (Impulsbreite) und +5 V (Amplitude). Siehe hierzu

Abbildung 2-7.

auszugeben.

Tabelle 2-3 Verfügbare Frequenzen

Frequenz (Hz)

0,5, 1, 2, 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 200, 240, 300, 400, 480, 600, 800, 1200, 1600, 2400, 4800

Es stehen 28 Frequenzen zur Wahl (siehe Tabelle 2-3). So ändern Sie die Frequenz:

1 Drücken Sie auf SHIFT, um auf die Umschaltfunktionen des

Tastenfelds zuzugreifen. Das Funktionssymbol wird auf der Anzeige angezeigt.

2 Drücken Sie auf MODE, um die Frequenzanpassung

auszuwählen. Das Funktionssymbol wird auf der Anzeige angezeigt.

U1401B Benutzer- und Servicehandbuch 41

2 Eichgerät-Ausgabeoperationen

3 Wählen Sie die Frequenz, indem Sie auf oder

drücken.

4 Drücken Sie auf OUTPUT, um das Signal auszugeben.

Der Arbeitszyklus kann in 256 gleiche Schritte abgestuft sein, wobei jeder Schritt 0,390625% entspricht. Der Wert kann zwischen 1 und 255 Schritten liegen (0,390625% bis 99,609375%). Die Anzeige ist jedoch nur auf 0,01% genau.

So passen Sie den Arbeitszyklus an: 1 Drücken Sie auf MODE, um die Arbeitszyklusanpassung

auszuwählen. Das Funktionssymbol wird auf der Anzeige angezeigt.

2 Drücken Sie auf oder , um den Arbeitszyklus

anzupassen.

Die Impulsbreite kann in 256 gleiche Schritte abgestuft sein, wobei jeder Schritt 1/(256 × Frequenz) entspricht. Der Wert kann zwischen 1 und 255 Schritten liegen.

So passen Sie die Impulsbreite an: 1 Drücken Sie auf MODE, um die Impulsbreitenanpassung

auszuwählen. Das Funktionssymbol wird auf der Anzeige angezeigt.

2 Drücken Sie auf oder , um die Impulsbreite

anzupassen.

Für die Amplitude kann die Einstellung +5 V, ±5 V, +12 V oder ±12 V gewählt werden.

So passen Sie die Amplitude an: 1 Drücken Sie auf MODE, um die Amplitudenanpassung zu

wählen. Die Funktionssymbol Level angezeigt.

2 Drücken Sie auf oder , um die Amplitude

auszuwählen.

42 U1401B Benutzer- und Servicehandbuch

wird auf der Anzeige

Drücken Sie auf MODE

Eichgerät-Ausgabeoperationen 2

Drücken Sie auf MODE

Abbildung 2-7 Parameterauswahl für Rechteckwellenausgabe

U1401B Benutzer- und Servicehandbuch 43

2 Eichgerät-Ausgabeoperationen

44 U1401B Benutzer- und Servicehandbuch

U1401B Handheld-Multifunktions-Eich-/Messgerät Benutzer- und Servicehandbuch

3 Messungen vornehmen

Messen der Spannung 46

Messen der DC-Spannung 46 Messen der AC-Spannung 48

Messen der Stromstärke 49

DC-mA-Messung 49

Prozentuale Skalierung der DC-mA-Messung 50 Messen der Temperatur 51 Messwiderstand und Test du rc hg an g 54 Warnmeldungen und Warnungen während der Messung 56

Überspannungswarnung für Spannungsmessungen 56 Mathematische Operationen 57

Dynamische Aufzeichnung 57

Relativ (Null) 60 Trigger-Operationen 61

Halten von Daten (manueller Trigger) 61

Halten aktualisieren (automatischer Trigger) 62

1-ms-Spitzenwert-Haltemodus 63

Dieses Kapitel enthält detaillierte Informationen zur Vorgehensweise bei Messungen mithilfe des U1401B.

Agilent Technologies

3 Messungen vornehmen

Messen der Spannung

Das U1401B führt True-Rms-AC-Messungen durch, die genau für Sinuskurven ohne DC-Offset geeignet sind.

WARNUNG

Stellen Sie vor jeder Messung sicher, dass Sie die richtigen Anschlüsse verwenden. Um eine Beschädigung des U1401B zu vermeiden, überschreiten Sie nicht die Eingangsbeschränkung.

Messen der DC-Spannung

1 Drehen Sie den Drehregler in die Position . 2 Drücken Sie auf , um die DC-Spannungsmessung

auszuwählen.

3 Verbinden Sie die roten und schwarzen Testleitungen jeweils

mit dem positiven und negativen Eingangsanschluss (Abbildung 3-1 auf Seite 47).

4 Testen Sie die Testpunkte und lesen Sie die Anzeige.

46 U1401B Benutzer- und Servicehandbuch

Messungen vornehmen 3

Abbildung 3-1 DC-Spannungsmessung

U1401B Benutzer- und Servicehandbuch 47

3 Messungen vornehmen

Messen der AC-Spannung

1 Drehen Sie den Drehregler in die Position . 2 Drücken Sie auf , um die AC-Spannungsmessung

auszuwählen.

3 Verbinden Sie die roten und schwarzen Testleitungen jeweils

mit dem positiven und negativen Eingangsanschluss (Abbildung 3-2).

4 Testen Sie die Testpunkte und lesen Sie die Anzeige.

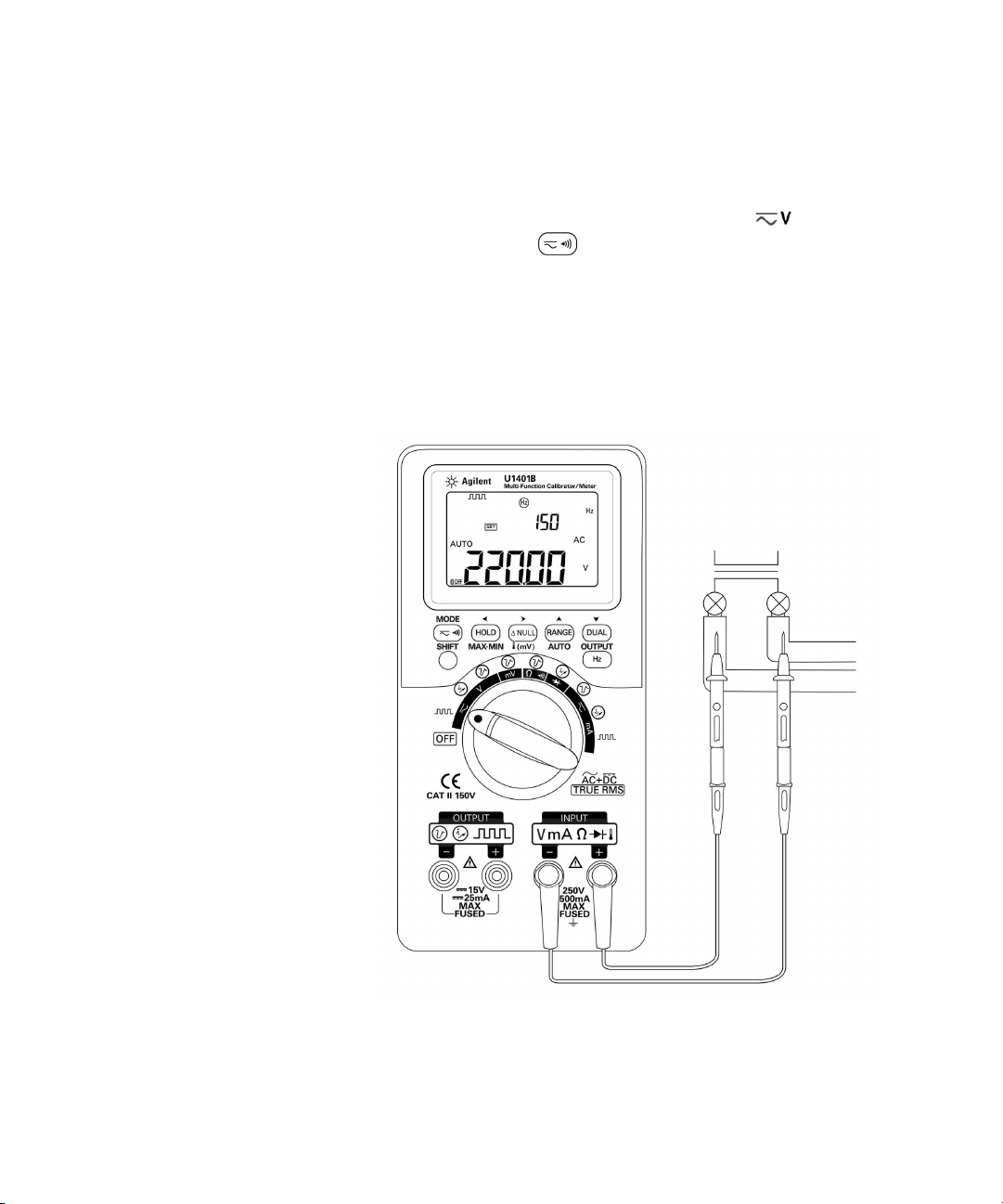

Abbildung 3-2 AC-Spannungsmessung

48 U1401B Benutzer- und Servicehandbuch

Messen der Stromstärke

DC-mA-Messung

1 Drehen Sie den Drehregler in die Position . 2 Drücken Sie auf , um die DC-Strommessung

3 Verbinden Sie die roten und schwarzen Testleitungen jeweils

4 Testen Sie die Testpunkte hintereinander innerhalb des

Messungen vornehmen 3

auszuwählen.

mit dem positiven und negativen Eingangsanschluss.

Schaltkreises und lesen Sie die Anzeige (siehe

Abbildung 3-3).

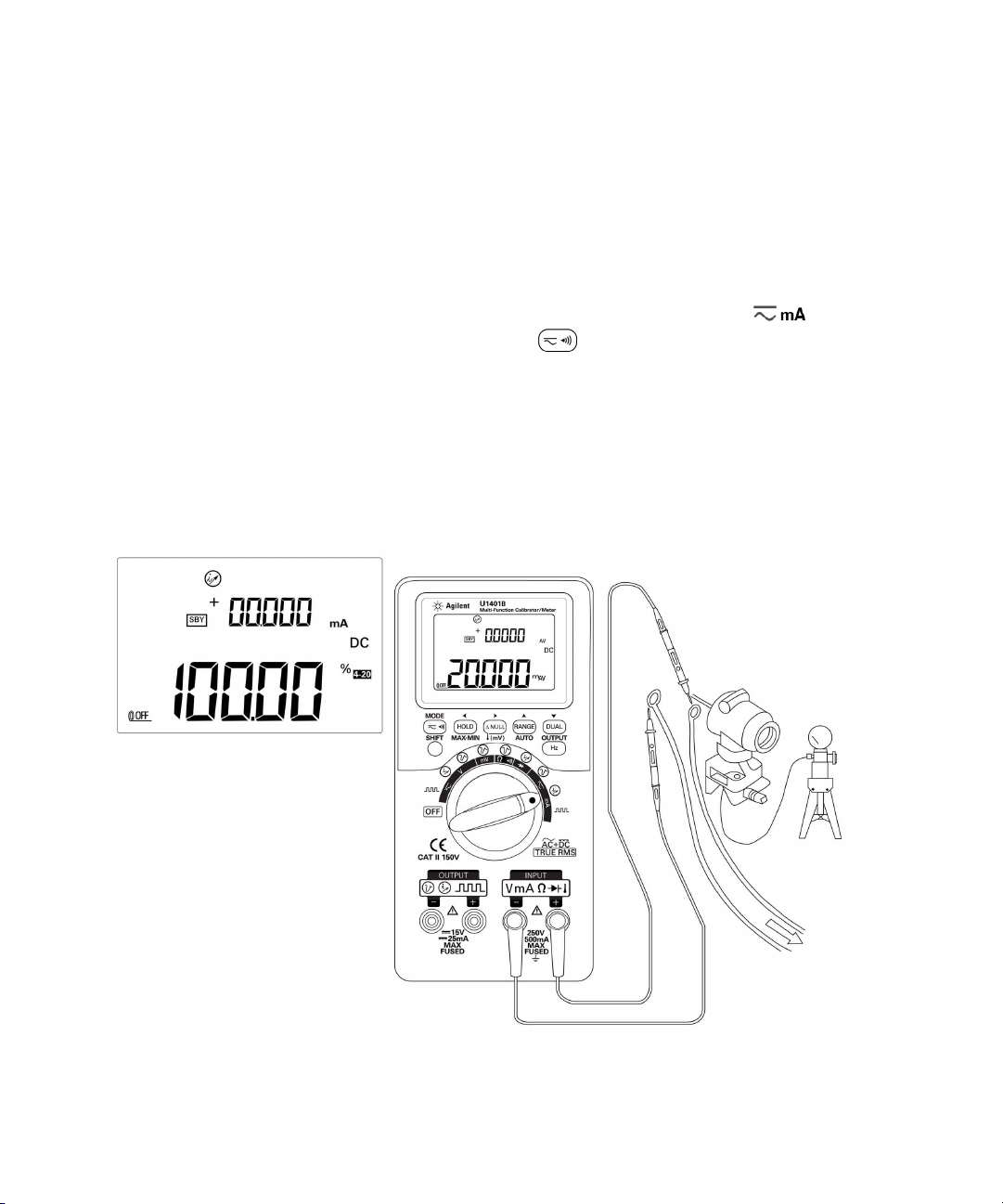

Abbildung 3-3 DC-mA-Strommessungen

U1401B Benutzer- und Servicehandbuch 49

3 Messungen vornehmen

Prozentuale Skalierung der DC-mA-Messung

Die prozentuale Skalierung für 4 mA bis 20 mA oder 0 mA bis 20 mA wird basierend auf dem gemessenen DC-mA-Wert berechnet.

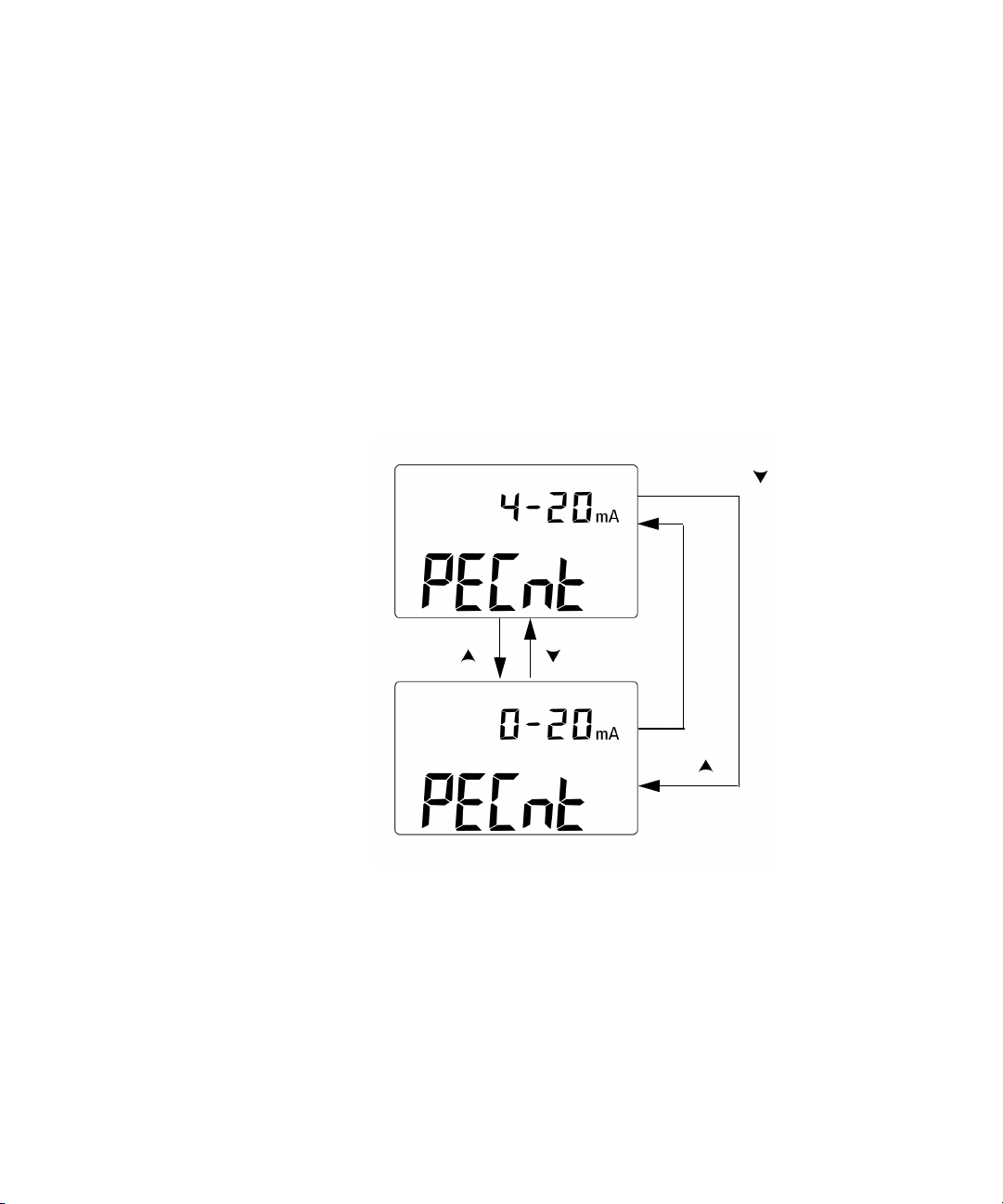

1 Wählen Sie den erforderlichen Bereich (4 mA bis 20 mA oder

0 mA bis 20 mA) im Einrichtungsmodus (siehe Kapitel 4, "Einstellen der Prozentskalenausgabe").

2 Drehen Sie den Drehregler in die Position . 3 Drücken Sie auf , um die Prozentskalenanzeige für die

DC-mA-Messung auszuwählen.

4 Verbinden Sie die roten und schwarzen Testleitungen jeweils

mit dem positiven und negativen Eingangsanschluss.

5 Testen Sie die Testpunkte hintereinander innerhalb des

Schaltkreises und lesen Sie die Anzeige. Die eingefügte Anzeige in Abbildung 3-3 zeigt den Prozentwert, der 20 mA im Bereich von 4 mA bis 20 mA darstellt.

50 U1401B Benutzer- und Servicehandbuch

Messen der Temperatur

Messungen vornehmen 3

VORSICHT

Knicken Sie die Thermoelementkabel nicht im spitzen Winkel. Durch wiederholtes Knicken über einen längeren Zeitraum können die Leitungen brechen.

Der Leistentyp der Thermoelementleitung eignet sich zum Messen von Temperaturen von Teflon-kompatiblen Umgebungen. Oberhalb dieser Temperatur können die Leitungen möglicherweise toxische Gase absondern. Tauchen Sie die Thermoelementleitung nicht in Flüssigkeiten ein. Um beste Ergebnisse zu erzielen, verwenden Sie eine anwendungsspezifische Thermoelementleitung – eine Immersionsleitung für Flüssigkeiten oder Gel, eine Luftleitung für Luftmessungen. Befolgen Sie die folgenden Messtechniken:

• Reinigen Sie die Oberfläche und achten Sie darauf, dass die

Sonde die Oberfläche sicher berührt. An der Oberfläche darf keine Spannung anliegen.

• Wenn Sie über der Außentemperatur messen, verschieben

Sie das Thermoelement entlang der Oberfläche, bis Sie zum höchsten Temperaturmesswert gelangen.

• Wenn Sie unter der Außentemperatur messen, verschieben

Sie das Thermoelement entlang der Oberfläche, bis Sie zum niedrigsten Temperaturmesswert kommen.

• Stellen Sie den Schieberegler immer auf Position M (nur bei

Messbetrieb). Platzieren Sie das Instrument in der Betriebsumgebung für mindestens eine Stunde, da das Instrument einen Übertragungsadapter ohne Ausgleich mit minimaler Wärmeleitung verwendet. Wenn Sie die Art von Thermoelementleitung verwenden, bei der die Wärmedrähte in die Bananen- oder Lantern-Stecker eindringen, müssen Sie das Instrument lediglich für mindestens 15 Minuten in der Betriebsumgebung platzieren.

• Verwenden Sie für schnelle Messungen den

Null-Grad-Ausgleich, um die Temperaturänderung des Thermoelementsensors zu sehen. Der Null-Grad-Ausgleich ermöglicht die umgehende Messung der relativen Temperatur.

–40 °C bis 204 °C in

U1401B Benutzer- und Servicehandbuch 51

3 Messungen vornehmen

Befolgen Sie zum Messen von Temperaturen folgende Schritte: 1 Stellen Sie den Schieberegler auf die Position M, um die

Ausgabe zu deaktivieren.

2 Drehen Sie den Drehregler in die Position . 3 Drücken und halten Sie länger als 1 Sekunde, um die

Temperaturmessung auszuwählen.

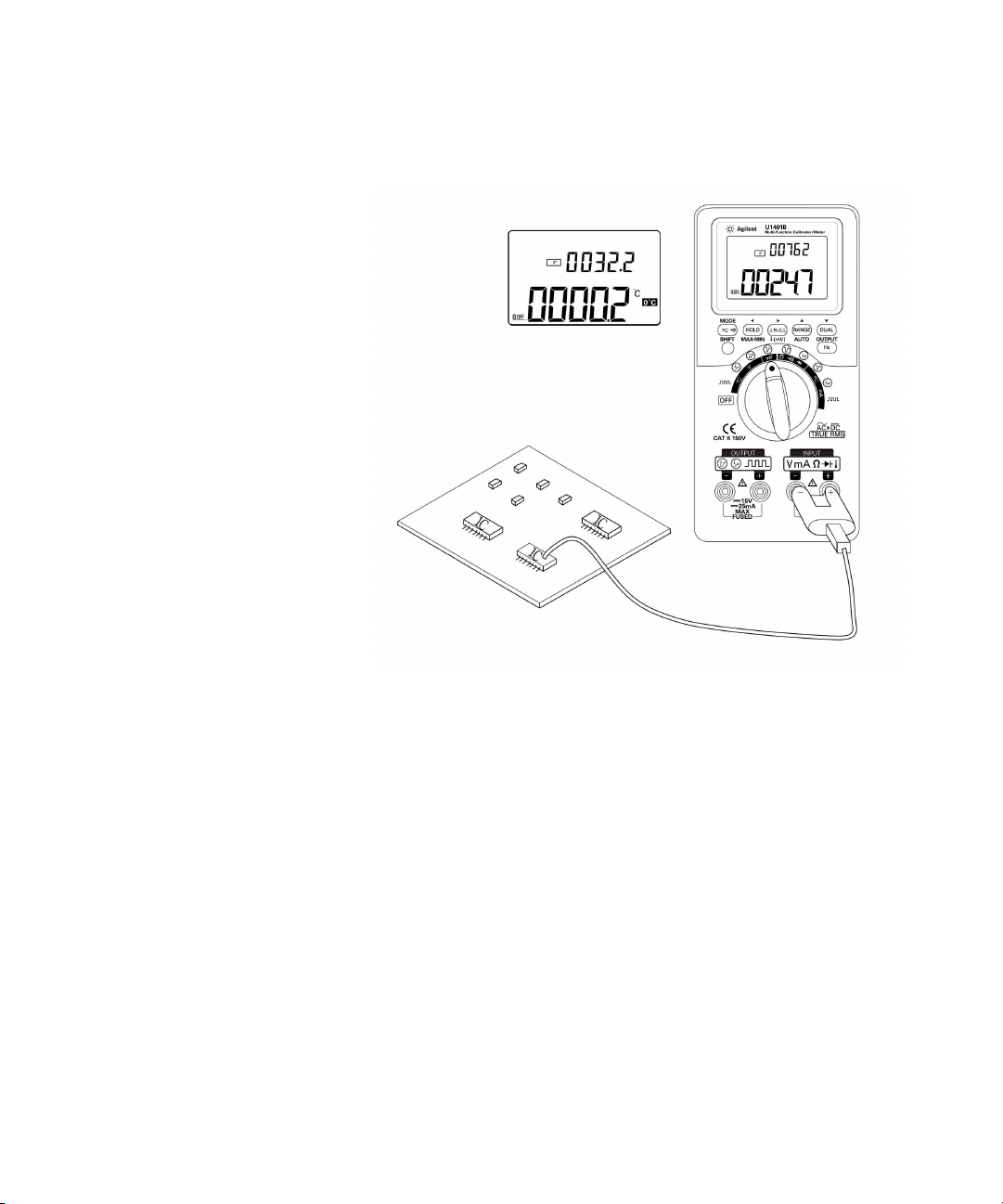

4 Schließen Sie den Thermoelementadapter (mit der

angeschlossenen Thermoelementsonde) an die positiven und negativen Eingangsanschlüsse an (Abbildung 3-4 auf Seite 53).

5 Berühren Sie die zu messende Oberfläche mit der

Thermoelementsonde.

6 Lesen Sie die Anzeige.

Wenn Sie in einer Umgebung arbeiten, in der die Umgebungstemperatur nicht konstant ist, führen Sie Folgendes aus:

1 Drücken Sie auf , um den Null-Grad-Ausgleich

auszuwählen. Dies ermöglicht Ihnen eine schnelle Messung der relativen Temperatur.

2 Vermeiden Sie den Kontakt zwischen der

Thermoelementsonde und der Oberfläche.

3 Nachdem Sie eine konstante Messung erhalten haben,

drücken Sie , um eine Messung als relative Referenztemperatur festzulegen.

4 Berühren Sie die zu messende Oberfläche mit der

Thermoelementsonde.

5 Lesen Sie die relative Temperatur von der Anzeige ab.

52 U1401B Benutzer- und Servicehandbuch

Messungen vornehmen 3

Abbildung 3-4 Oberflächentemperaturmessung

U1401B Benutzer- und Servicehandbuch 53

3 Messungen vornehmen

Messwiderstand und Testdurchgang

VORSICHT

Trennen Sie alle Schaltkreise und entladen Sie alle Hochspannungskondensatoren, bevor Sie den Widerstand messen, um möglichen Schaden am Instrument oder an dem Gerät, das Sie testen, zu verhindern.

Befolgen Sie zum Messen des Widerstands folgende Schritte:

1 Drehen Sie den Drehregler in die Position . 2 Verbinden Sie die roten und schwarzen Testleitungen jeweils

mit dem positiven und negativen Eingangsanschluss.

3 Testen Sie den Widerstand (oder sorgen Sie für eine

Parallelschaltung) und lesen Sie die Anzeige.

Drücken Sie zum Durchführen des Durchgangstests auf , um die akustische Durchgangsfunktion ein- oder auszuschalten (ON oder OFF).

Für den 500 Ω-Bereich gibt das Instrument einen akustisches Signal aus, wenn der Widerstandswert unter 10 Ω fällt. Für die anderen Bereiche gibt das Instrument ein akustisches Signal aus, wenn der Widerstand unter die typischen Werte, wie in der nachstehenden Tabelle angegeben, fällt.

Tabelle 3-1 Messbereiche für akustische Durchgangstests

Messbereich Widerstandsschwellenwert

500,00 Ω 10 Ω

5,0000 kΩ 100 Ω

50,000 kΩ 1 kΩ

500,00 kΩ 10 kΩ

5,0000 MΩ 100 kΩ

50,000 MΩ 1 MΩ

54 U1401B Benutzer- und Servicehandbuch

Messungen vornehmen 3

Abbildung 3-5 Widerstandsmessung

Drücken

Sie auf

Abbildung 3-6 Aktivieren und Deaktivieren des Durchgangstests

U1401B Benutzer- und Servicehandbuch 55

3 Messungen vornehmen

Warnmeldungen und Warnungen während der Messung

Überspannungswarnung für Spannungsmessungen

WARNUNG

Beachten Sie diese Warnung zu Ihrer eigenen Sicherheit. Wenn das Instrument eine Überspannungswarnung ausgibt, entfernen Sie umgehend die Testleitungen von der Messoberfläche.

Das Instrument bietet eine Überspannungswarnung für Spannungsmessungen sowohl im automatischen als auch im manuellen Bereichsmodus. Das Instrument gibt periodisch ein akustisches Signal aus, sobald die zu messende Spannung 251 V überschreitet. Entfernen Sie umgehend die Testleitungen von der Messoberfläche.

56 U1401B Benutzer- und Servicehandbuch

Mathematische Operationen

Dynamische Aufzeichnung

Der dynamische Aufzeichnungsmodus kann zum Ermitteln von periodischem Einschalten oder Ausschalten von Spannung oder von Stromüberspannung verwendet werden. Ebenfalls möglich ist die unbeaufsichtigte Überprüfung der Messleistung. Während die Messwerte aufgezeichnet werden, können Sie andere Aufgaben durchführen.

Die Durchschnittsmesswerte sind nützlich zum Ausgleichen von instabilen Eingaben, zum Schätzen der Zeit in Prozent, die der Schaltkreis arbeitet, und zur Überprüfung der Schaltkreisleistung.

Der Betriebsablauf wird nachstehend beschrieben: 1 Drücken Sie länger als eine Sekunde auf MAX • MIN, um den

dynamischen Aufzeichnungsmodus aufzurufen. Das Instrument befindet sich jetzt im kontinuierlichen Modus (Nicht-Datenhaltemodus). Auf der Anzeige des Instruments erscheint das Funktionssymbol MAX AVG MIN und der aktuelle (unverzögerte) Messwert.

• Das Instrument berechnet konstant den Durchschnittsmesswert und sichert diesen im Speicher.

• Das Signal ertönt, wenn ein neuer maximaler oder minimaler Wert aufgenommen wurde.

2 Drücken Sie auf MAX • MIN, um zwischen den Messwerten

Max, Min, Avg (Durchschnitt) und dem aktuellen Messwert zu wechseln. Die Funktionssymbole MAX, MIN, AVG oder MAX AVG MIN werden eingeblendet, um anzugeben, welcher Wert angezeigt wird. Siehe hierzu Abbildung 3-7 auf Seite 59.

• Während Sie Maximal-, Minimal- oder Durchschnittswerte betrachten, setzt das Instrument die Messung und Berechnung fort und aktualisiert dieses Werte.

3 Drücken Sie länger als eine Sekunde auf MAX • MIN, um den

dynamischen Aufzeichnungsmodus zu beenden.

Messungen vornehmen 3

U1401B Benutzer- und Servicehandbuch 57

3 Messungen vornehmen

HINWEIS

• Wenn ein Überspannungszustand eintritt, stoppt die

Mittelungsfunktion. Der aufgezeichnete Durchschnittswert ist OL (Überspannung).

• Im dynamischen Aufzeichnungsmodus ist die automatische

Abschaltfunktion deaktiviert. Dies ist dadurch kenntlich, dass das Funktionssymbol nicht auf der Anzeige angezeigt wird.

• Wenn Sie die dynamische Aufzeichnung bei automatischer

Bereichsauswahl ausführen, können die Maximal-, Minimal- und Durchschnittswerte in verschiedenen Bereichen aufgezeichnet werden.

• Das Aufzeichnungsintervall im manuellen Bereich beträgt etwa

0,067 Sekunden.

• Der Durchschnittswert ist der wahre Durchschnittswert aller Werte, die

seit der Aktivierung des Aufzeichnungsmodus gemessenen wurden.

58 U1401B Benutzer- und Servicehandbuch

Drücken Sie 1 s

lang auf

Drücken Sie 1 s

lang auf

Messungen vornehmen 3

Drücken Sie auf

Drücken Sie 1 s

lang auf

Drücken Sie 1 s

lang auf

Drücken Sie auf

Abbildung 3-7 Dynamischer Aufzeichnungsmodus

U1401B Benutzer- und Servicehandbuch 59

3 Messungen vornehmen

Relativ (Null)

Die Relationsfunktion zieht einen gespeicherten Wert vom aktuellen Messwert ab und zeigt den Unterschied an.

1 Drücken Sie auf , um die aktuell angezeigte Messung als

Referenzwert zu speichern, der von nachfolgenden Messungen abgezogen wird. Das Funktionssymbol wird angezeigt.

2 Der Relationsmodus kann sowohl in automatischen als auch

in manuellen Bereichen aktiviert werden. Dies ist jedoch nicht möglich, wenn der aktuelle Messwert OL (Überspannung) ist.

3 Drücken Sie auf , um den Relationsmodus zu verlassen.

Es stehen zwei mögliche Anwendungen zur Wahl:

• Bei Widerstandsmessungen liest das Messgerät aufgrund der Testleitungen einen anderen Wert als null. Sie können die Relationsfunktion verwenden, um Messwerte auf null zu setzen.

• Bei DC-Spannungsmessungen beeinflusst der Wärmeeffekt die Genauigkeit. Verwenden Sie die Relationsfunktion, um den Wärmeeffekt zu versetzen. Kürzen Sie die Testleitungen

und drücken Sie auf , sobald der angezeigte Wert stabil ist.

Drücken Sie auf

Abbildung 3-8 Relativmodus (Null)

60 U1401B Benutzer- und Servicehandbuch

Trigger-Operationen

Halten von Daten (manueller Trigger)

Messungen vornehmen 3

Im Datenhaltemodus können Sie den angezeigten Wert halten. 1 Drücken Sie auf , um die angezeigten Werte zu fixieren,

und um den manuellen Triggermodus zu aktivieren. Das Funktionssymbol DH wird auf der Anzeige angezeigt.

2 Drücken Sie erneut auf diese Taste, um einen anderen neu

gemessenen Wert auszulösen und aktualisieren Sie die Anzeige. Vor der neuen Aktualisierung blinkt das Funktionssymbol DH vorübergehend.

3 Drücken Sie länger als eine Sekunde auf , um diesen

Modus zu beenden.

Drücken Sie auf

Abbildung 3-9 Datenhaltemodus

U1401B Benutzer- und Servicehandbuch 61

3 Messungen vornehmen

Halten aktualisieren (automatischer Trigger)

Im Modus "Halten aktualisieren" wird der angezeigte Messwert solange fixiert, bis die Messwertabweichung den festgelegten Zählerwert überschreitet.

Diese Funktion wird automatisch ausgelöst und aktualisiert gehaltene Werte mit neuen Messwerten. Wenn der neue Wert aktualisiert ist, gibt das Instrument als Benachrichtigung einen Piepton aus. Die Tastenfeldoperation ähnelt der Operation des Datenhaltemodus.

1 Stellen Sie sicher, dass der Modus "Halten aktualisieren" im

Einrichtungsmodus aktiviert ist.

2 Drücken Sie auf , um den Modus "Halten aktualisieren"

zu aktivieren.

• Der aktuelle Wert wird gehalten und das Funktionssymbol

DH auf der Anzeige angezeigt.

• Der neu gemessene Wert kann jetzt gehalten werden,

sobald die Abweichung des unverzögerten Messwerts den voreingestellten Abweichungszählerwert (im Einrichtungsmodus definiert) überschreitet. Während auf einen stabilen Wert gewartet wird, blinkt das Funktionssymbol DH.

• Das Funktionssymbol DH hört auf zu blinken, wenn ein

stabiler, neuer Messwert zur Verfügung steht. Der neue Wert wird aktualisiert auf der Anzeige wiedergegeben. Zur Benachrichtigung gibt das Instrument einen Piepton aus.

3 Drücken Sie auf , um diesen Modus zu beenden.

Der gehaltene Wert wird für Spannungs- und Strommessungen nicht aktualisiert, wenn die Messwerte unter 500 Zahlen liegen. Der gehaltene Wert wird für Widerstands- und Diodenmessungen nicht aktualisiert, wenn der Messwert sich im Status OL befindet. Bei allen Messungen wird der gehaltene Wert nicht aktualisiert, wenn der Messwert keinen stabilen Status erreicht.

62 U1401B Benutzer- und Servicehandbuch

1-ms-Spitzenwert-Haltemodus

Diese Funktion ermöglicht die Messung von Spitzenspannung für die Analyse von Komponenten wie Blindstromkompensations-Kondensatoren und Energieverteilungstransformatoren. Die erhaltene Spitzenspannung kann zum Bestimmen des Spitzenfaktors verwendet werden.

Spitzenfaktor = Spitzenwert/True-RMS-Wert

So messen Sie die Spitzenspannung im Halbzyklus: 1 Drücken Sie länger als 1 Sekunde auf , um den

1-ms-Spitzenwert-Haltemodus ein- und auszuschalten.

2 Drücken Sie auf , um nach Aktivierung des

Spitzenwertmodus den Wert für Spitze+ oder Spitzeanzuzeigen. Das Funktionssymbol DH MAX gibt den Wert für Spitze+ an, während das Funktionssymbol Anzeige DH MIN den Wert für Spitze- angibt. Siehe hierzu Abbildung 3-10 auf Seite 64.

3 Wenn der Messwert OL ist, drücken Sie auf , um den

Messbereich zu ändern und die Spitzenwert-Messung neu zu starten.

4 Wenn der Spitzenwert-Haltemodus aktiviert ist, können Sie

jederzeit auf drücken, um die Spitzenwertmessung neu zu starten.

Messungen vornehmen 3

U1401B Benutzer- und Servicehandbuch 63

3 Messungen vornehmen

Drücken Sie 1 s

lang auf

Drücken Sie zum

Neustart auf

Drücken Sie 1 s

lang auf

Drücken Sie auf

Abbildung 3-10 1-ms-Spitzenwert-Haltemodus

Drücken Sie zum Ändern des Bereichs auf

64 U1401B Benutzer- und Servicehandbuch

U1401B Handheld-Multifunktions-Eich-/Messgerät Benutzer- und Servicehandbuch

4 Ändern der Standardeinstellungen

Aktivieren des Einrichtungsmodus 66 Verfügbare Einstellungsoptionen 68

Einstellung von Datenhaltemodus/Modus "Halten aktualisieren" 69 Einstellen der Temperatureinheit 71 Einstellen der Häufigkeit des akustischen Signals 73 Einstellen der minimal messbaren Frequenz 74 Einstellen der Prozentskalenausgabe 75 Einstellen des Druckmodus 76 Einstellen des Echomodus 77 Einstellen des Datenbit 78 Einstellen der Paritätsprüfung 79 Einstellen der Baudrate 80 Einstellen der Zeitschaltung für die Hintergrundbeleuchtung der

Anzeige 81 Einstellen des Energiesparmodus 82

In diesem Kapitel wird beschrieben, wie Sie die Standardwerkseinstellungen des U1401B ändern.

Agilent Technologies

4 Ändern der Standardeinstellungen

Aktivieren des Einrichtungsmodus

Gehen Sie folgendermaßen vor, um den Einrichtungsmodus zu aktivieren:

1 Schalten Sie das Instrument aus. 2 Ausgehend von der Position OFF drehen Sie den Drehregler

auf eine andere Position als OFF und drücken und halten dabei .

Drücken und Halten

Einschalten

Abbildung 4-1 Aktivieren des Einrichtungsmodus

66 U1401B Benutzer- und Servicehandbuch

Ändern der Standardeinstellungen 4

3 Gehen Sie folgendermaßen vor, um ein Menüelement im

Einrichtungsmodus zu konfigurieren:

i Drücken Sie auf oder , um zwischen den

Menüelementen zu wechseln.

ii Drücken Sie auf oder , um die Einstellung

auszuwählen oder zu ändern. Informationen zu verfügbaren Optionen entnehmen Sie Tabelle 4-1 auf Seite 68.

iii Drücken Sie auf , um die Änderungen zu speichern.

Diese Parameter verbleiben im permanenten Speicher.

4 Drücken Sie länger als 1 Sekunde auf SHIFT, um den

Einrichtungsmodus zu beenden.

U1401B Benutzer- und Servicehandbuch 67

4 Ändern der Standardeinstellungen

Verfügbare Einstellungsoptionen

Tabelle 4-1 Einrichtungsoptionen und Standardeinstellungen

Menüelement Verfügbare Einstellungsoptionen Standardwerkseinstellung

Anzeige Beschreibung Anzeige Beschreibung

rhoLd Daten

halten/Halten aktualisieren

tEMP Temperatur

bEEP Signal 4.800 Hz,

FrEq Mindestfre-

quenzmessung

PECnt Prozentuale

Skalierung

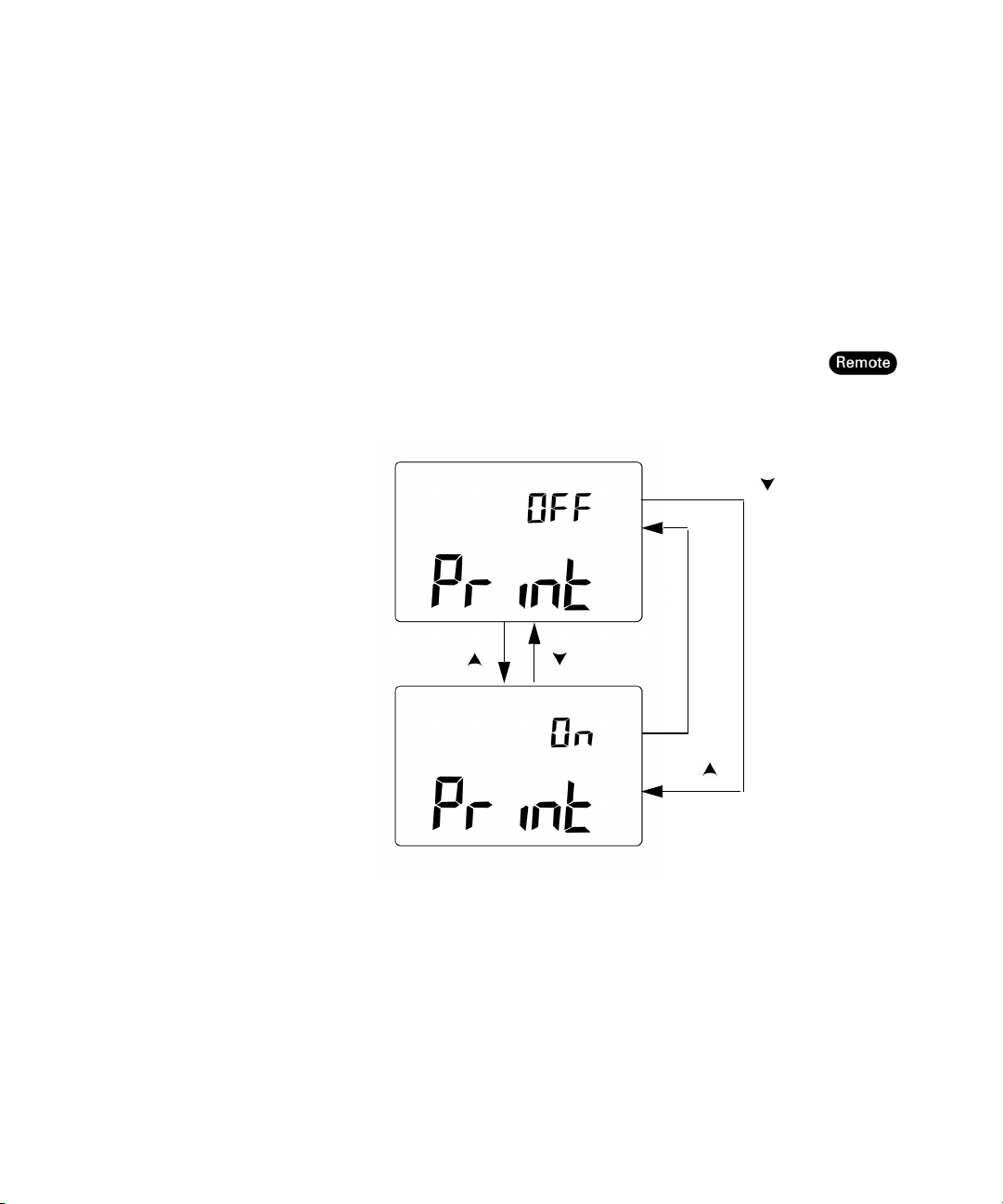

Print Drucken On oder OFF ON: Aktiviert automatische und kontinuierliche

OFF Aktiviert das Halten von Daten (manueller

Tr ig g e r)

100–1.000 Stellt einen Änderungszähler für "Halten

aktualisieren" ein (automatischer Trigger)

[1]

• d-C

• d-CF

• d-F

• d-FC

2.400 Hz,

1.200 Hz, 600 Hz

OFF Deaktiviert das Signal

0,5 Hz, 1 Hz, 2 Hz

4–20 mA 0–20 mA

Wählt die Temperatureinheit aus Es gibt vier Kombinationsmöglichkeiten:

• nur °C

•

°C/ °F

°F

• nur

°F/ °C

•

Legt die Signalfrequenz fest 4.800 Hz

Stellt die messbare Mindestfrequenz ein 0,5 Hz

Wählt, welche %-Skalenausgabe verwendet wird

Übertragung von Daten auf den PC

OFF

d-C

4–20 mA

OFF

Echo Echo On oder OFF ON: Aktiviert die Rückgabe von Zeichen an den

PC bei der Fernkommunikation

dAtAb Datenbit 8 bit oder

7 bit (Stoppbit ist immer 1 bit)

Stellt die Datenbitlänge für die Fernkommunikation mit dem PC ein (Fernsteuerung)

OFF

8 bit

68 U1401B Benutzer- und Servicehandbuch

Ändern der Standardeinstellungen 4

Tabelle 4-1 Einrichtungsoptionen und Standardeinstellungen (Fortsetzung)

Menüelement Verfügbare Einstellungsoptionen Standardwerkseinstellung

Anzeige Beschreibung Anzeige Beschreibung

PArtY Parität En, odd oder

nonE

bAud Baudrate 2.400 Hz,

4.800 Hz,

9.600 Hz,

19.200 Hz

bLit Timer für die

Hintergrundbeleuchtung der Anzeige

AoFF Automatische

Abschaltfunkti on

[1]

Das Temperaturmenüelement wird nur angezeigt und kann ausgewählt werden, wenn der Umschaltmodus aktiviert ist. Drücken Sie länger als eine Sekunde auf SHIFT, um die Temperaturoptionen zu aktivieren.

1 bis 99 Sek. Stellt den Timer zum automatischen

OFF Deaktiviert das automatische Ausschalten der

1 bis 99 Min. Stellt einen Timer für die automatische

OFF Deaktiviert die automatische Abschaltfunktion

Stellt eine gerade, eine ungerade oder keine Paritätsprüfung für die Fernkommunikation ein (Fernsteuerung)

Stellt die Baudrate für die Fernkommunikation ein (Fernsteuerung)

Ausschalten der Hintergrundbeleuchtung der LCD-Anzeige ein

Hintergrundbeleuchtung der LCD-Anzeige

Abschaltfunktion ein

nonE

9.600 Hz

30 Sek.

15 Min.

Einstellung von Datenhaltemodus/Modus "Halten aktualisieren"

• Zum Aktivieren des Datenhaltemodus (manueller Trigger), wählen Sie für diesen Parameter die Einstellung OFF.

• Zum Aktivieren des Modus "Halten Aktualisieren” (automatischer Trigger), stellen Sie den Änderungszähler im Bereich von 100 bis 1.000 ein. Sofern die Änderung des gemessenen Werts den voreingestellten Änderungszähler überschreitet, ist der Modus "Halten Aktualisieren" bereit, einen neuen Wert auszulösen oder zu aktualisieren.

U1401B Benutzer- und Servicehandbuch 69

4 Ändern der Standardeinstellungen

Drücken Sie auf

Drücken Sie

auf

Abbildung 4-2 Einstellen des Datenhaltemodus oder des Modus

"Halten Aktualisieren"

70 U1401B Benutzer- und Servicehandbuch

Einstellen der Temperatureinheit

Für die Anzeige von Temperatureinheiten sind vier Kombinationen möglich:

• Nur Celsius (°C auf der Primäranzeige)

• Celsius (°C) auf der Primäranzeige und Fahrenheit (°F) auf

der Sekundäranzeige (für Kombinationsanzeige).

• Nur Fahrenheit (°F auf der Primäranzeige)

• Fahrenheit (°F) auf der Primäranzeige und Celsius (°C) auf

der Sekundäranzeige (für Kombinationsanzeige).

Ändern der Standardeinstellungen 4

U1401B Benutzer- und Servicehandbuch 71

4 Ändern der Standardeinstellungen

Drücken Sie länger als eine Sekunde auf SHIFT, um das Temperatureinheitmenü zu aktivieren.

Drücken Sie auf

Abbildung 4-3 Einstellen der Temperatureinheit

72 U1401B Benutzer- und Servicehandbuch

Ändern der Standardeinstellungen 4

Einstellen der Häufigkeit des akustischen Signals

Die Signalfrequenz kann auf 4.800 Hz, 2.400 Hz, 1.200 Hz oder 600 Hz eingestellt werden. OFF bedeutet, dass das Signal deaktiviert ist.

Drücken Sie auf

Abbildung 4-4 Einstellen der Häufigkeit des akustischen Signals

U1401B Benutzer- und Servicehandbuch 73

4 Ändern der Standardeinstellungen

Einstellen der minimal messbaren Frequenz

Diese Einstellung beeinflusst die Messraten für die Frequenz, den Arbeitszyklus und die Impulsbreite. Die typische Messrate, gemäß den allgemeinen Spezifikationen, basiert auf der Mindestfrequenz von 1 Hz.

Drücken Sie auf

Abbildung 4-5 Einstellen der Mindestfrequenz

74 U1401B Benutzer- und Servicehandbuch

Ändern der Standardeinstellungen 4

Einstellen der Prozentskalenausgabe

Diese Funktion konvertiert die Anzeige für die DC-Strommessung in eine Prozentskalenausgabe von 0% bis 100%, basierend auf einem Bereich von 4 mA bis 20 mA oder 0 mA bis 20 mA. Eine 25%-Skalenausgabe stellt beispielsweise DC 8 mA für den Bereich von 4 mA bis 20 mA oder DC 5 mA für den Bereich von 0 mA bis 20 mA dar.

Sie können zwischen den beiden verfügbaren Bereichen wählen.

Drücken Sie auf

Abbildung 4-6 Einstellen der Prozentskalenausgabe

U1401B Benutzer- und Servicehandbuch 75

4 Ändern der Standardeinstellungen

Einstellen des Druckmodus

Wenn diese Funktion auf ON eingestellt ist, wird der Druck von gemessenen Daten auf einem PC (an das Instrument zur Fernkommunikation angeschlossen) aktiviert, wenn der Messzyklus beendet ist.

In diesem Modus sendet das Instrument automatisch und kontinuierlich die aktuellen Daten an den Host, akzeptiert jedoch keine Befehle vom Host. Das Funktionssymbol blinkt während des Druckbetriebs.

Drücken Sie auf

Abbildung 4-7 Einstellen des Druckmodus für die Fernsteuerung

76 U1401B Benutzer- und Servicehandbuch

Einstellen des Echomodus

Wenn diese Funktion auf ON eingestellt ist, wird die Rückgabe von Zeichen an den PC aktiviert. Dies ist bei der Entwicklung von PC-Programmen mit SCPI-Befehlen hilfreich.

Ändern der Standardeinstellungen 4

HINWEIS

• Dieser Modus ist ausschließlich zur internen Verwendung von Agilent

Technologies vorgesehen.

• Während des Normalbetriebs wird die Deaktivierung dieser Funktion empfohlen.

Drücken Sie auf

Abbildung 4-8 Einstellen des Echomodus für die Fernsteuerung

U1401B Benutzer- und Servicehandbuch 77

4 Ändern der Standardeinstellungen

Einstellen des Datenbit
