Agilent U1273A/U1273AX Digitale Handmultimeter

Benutzerhandbuch

Agilent Technologies

Hinweise

VORSICHT

WARNUNG

irgendwelcher Form oder mit irgendwelchen Mitteln (einschließlich Speicherung und Abruf auf elektronischem Wege sowie Übersetzung in eine fremde Sprache) ohne vorherige Zustimmung und schriftliche Einwilligung von Agilent Technologies, Inc. gemäß der Urheberrechtsgesetzgebung in den USA und international reproduziert werden.

Handbuchteilenummer

U1273-90023

Ausgabe

Fünfte Ausgabe, 13. September 2013

Agilent Technologies, Inc. 5301 Stevens Creek Blvd. Santa Clara, CA 95051 USA

Garantie

Das in diesem Dokument enthaltene Material wird im vorliegenden Zustand zur Verfügung gestellt und kann in zukünftigen Ausgaben ohne vorherige Ankündigung geändert werden. Darüber hinaus übernimmt Agilent keinerlei Gewährleistung für die in dieser Dokumentation enthaltenen Informationen, insbesondere nicht für deren Eignung oder Tauglichkeit für einen bestimmten Zweck Agilent Technologies übernimmt keine Haftung für Fehler, die in diesem Dokument enthalten sind, und für zufällige Schäden oder Folgeschäden im Zusammenhang mit der Lieferung, Ingebrauchnahme oder Benutzung dieser Dokumentation. Falls zwischen Agilent und dem Benutzer eine separate schriftliche Vereinbarung mit Garantiebedingungen bezüglich des in diesem Dokument enthaltenen Materials besteht, die zu diesen Bedingungen im Widerspruch stehen, gelten die Garantiebedingungen in der separaten Vereinbarung.

Technologielizenzen

Die in diesem Dokument beschriebene Hardware und/oder Software wird unter einer Lizenz geliefert und darf nur entsprechend den Lizenzbedingungen genutzt oder kopiert werden.

Nutzungsbeschränkungen

U.S. Government Restricted Rights (eingeschränkte Rechte für die US-Regierung). Die der Bundesregierung gewährten Rechte bezüglich Software und technischer Daten gehen nicht über diese Rechte hinaus, die üblicherweise Endbenutzern gewährt werden. Agilent stellt diese handelsübliche kommerzielle Lizenz für Software und technische Daten gemäß FAR 12.211 (technische Daten) und 12.212 (Computersoftware) – für das US-Verteidigungsministerium – gemäß DFARS 252.227-7015 (technische

Daten – kommerzielle Produkte) und DFARS

227.7202-3 (Rechte an kommerzieller Computersoftware oder Computersoftware-Dokumentation) bereit.

Sicherheitshinweise

Ein Hinweis mit der Überschrift VORSICHT weist auf eine Gefahr hin. Er macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zur Beschädigung des Produkts oder zum Verlust wichtiger Daten führen kann. Setzen Sie den Vorgang nach dem Hinweis VORSICHT nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

Eine WARNUNG weist auf eine Gefahr hin. Sie macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zu Verletzungen oder zum Tod führen kann. Setzen Sie den Vorgang nach einem Hinweis mit der Überschrift WARNUNG nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

II U1273A/U1273AX Benutzerhandbuch

Sicherheitssymbole

CAT III

1000 V

CAT IV

600 V

Gleichstrom (DC) Vorsicht, Stromschlagrisiko

Wechselstrom (AC)

Sowohl Gleich- als auch Wechselstrom Kategorie III 1000 V Überspannungsschutz

Anschluss an Schutzerde (Masse) Kategorie IV 600 V Überspannungsschutz

Die folgenden Symbole auf dem Gerät und in der Dokumentation deuten auf Vorkehrungen hin, die ausgeführt werden müssen, um den sicheren Betrieb dieses Geräts zu gewährleisten.

Vorsicht, Stromschlagrisiko (spezifische Warn- und Vorsichtshinweise finden Sie im Handbuch).

Ausrüstung ständig durch Doppelisolierung oder verstärkte Isolierung geschützt

Vorsicht – Risiko gefährlicher Spannungen (Symbol erscheint auf dem Bildschirm des Instruments)

U1273A/U1273AX Benutzerhandbuch III

Sicherheitshinweise

VORSICHT

WARNUNG

Lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Multimeter benutzen. Die Beschreibungen und Anweisungen in diesem Handbuch gelten für das Agilent U1273A/U1273AX Digitale Handmultimeter (im Folgenden nur noch als das Multimeter bezeichnet).

• Trennen Sie alle Schaltkreise und entladen Sie alle

Hochspannungskondensatoren, bevor Sie den Widerstand, Durchgang, Dioden oder Kapazität messen.

• Verwenden Sie die entsprechenden Anschlüsse, Funktionen und

Bereiche für die Messungen.

• Dieses Gerät eignet sich für einen Betrieb bis zu einer Höhe von 3000 m.

• Messen Sie nie die Spannung, wenn die Strommessung ausgewählt ist.

• Verwenden Sie immer den angegebenen Batterietyp. Die

Stromversorgung des Multimeters wird über vier AAA-Standardbatterien mit je 1,5 V sichergestellt. Beachten Sie, die Polaritätskennzeichnungen, bevor Sie die Akkus einlegen, damit Sie die Akkus richtig herum einsetzen.

• Verwenden Sie das Multimeter nicht, wenn es beschädigt ist. Prüfen Sie das Gehäuse, bevor Sie das Multimeter verwenden. Achten Sie auf Risse oder fehlende Kunststoffteile. Achten Sie besonders auf die Isolierung, welche die Anschlüsse umgibt.

• Prüfen Sie die Testleitungen auf beschädigte Isolierung und freiliegendes Metall. Prüfen Sie die Testleitungen auf Durchgang. Ersetzen Sie beschädigte Testleitungen vor der Verwendung des Multimeters.

• Verwenden Sie das Multimeter nicht in der Nähe von explosiven Gasen, bei Vorhandensein von Dampf oder in feuchten Umgebungen.

• Messen Sie nicht mehr als die Nennspannung (wie auf dem Instrument gekennzeichnet) zwischen den Anschlüssen, oder zwischen dem Anschluss und der Erdung.

• Verwenden Sie das Multimeter nie in Umgebungen mit feuchten Bedingungen oder, wenn Wasser auf der Oberfläche ist. Wenn das Multimeter feucht ist, stellen Sie sicher, dass das Gerät nur von dafür geschultem Personal getrocknet wird.

• Prüfen Sie die vor dem Benutzen des Multimeters, dass dieser korrekt funktioniert, indem Sie eine bekannte Spannung messen.

IV U1273A/U1273AX Benutzerhandbuch

WARNUNG

• Trennen Sie bei Strommessungen den Schaltkreis vor der Verbindung mit dem Instrument von der Stromversorgung. Schalten Sie das Instrument immer parallel mit dem Schaltkreis.

• Verwenden Sie für Servicearbeiten am Instrument nur angegebene Ersatzteile.

• Vorsicht: Wenn Sie oberhalb von 60 VDC, 30 VAC RMS oder 42,4 V peak arbeiten. Es besteht die Gefahr eines elektrischen Schlages.

• Achten Sie darauf, ob gefährliche Wechselspannungen vorhanden sind, bevor Sie die LPF-Funktion (Tiefpassfilter) für Wechselspannungsmessungen verwenden. Gemessene Spannungen sind normalerweise höher als sie am Multimeter angezeigt werden, da Wechselspannungen mit höheren Frequenzen durch die LPF-Funktion herausgefiltert wurden.

• Verwenden Sie die Z

-Funktion (niedrige Eingangsimpedanz)

LOW

nicht, um Spannungen in Schaltkreisen zu messen, die durch die niedrige Eingangsimpedanz dieser Funktion (2 k

Ω) beschädigt

werden könnten.

• Wenn Sie die Sonden verwenden, behalten Sie die Finger immer hinter den Fingerschützern der Sonden.

• Wenn Sie die Sonden verbinden, verbinden Sie immer erst die allgemeine Messsonde, bevor Sie die stromführende Sonde verbinden. Wenn Sie die Sonden trennen, trennen Sie immer erst die stromführende Messsonde.

• Lösen Sie erst die Messsonden vom Instrument, bevor Sie die Akkufachabdeckung öffnen.

• Verwenden Sie das Instrument nicht, wenn die Akkufachabdeckung oder ein Teil davon fehlt oder nicht fest sitzt.

U1273A/U1273AX Benutzerhandbuch V

• Laden Sie den Akku auf oder ersetzen Sie diesen, sobald die Anzeige des Akkustatus auf dem Bildschirm blinkt. Dadurch werden falsche Messungen vermieden, die möglicherweise zu einem Stromschlag oder zu einer Verletzung führen können.

Umgebungsbedingungen

HINWEIS

Dieses Instrument ist für den Gebrauch in Räumen mit geringer Kondensation konstruiert. Die nachstehende Tabelle enthält die allgemeinen Anforderungen an die Umgebungsbedingungen für dieses Gerät.

Umgebungsbedingungen Anforderungen

• U1273A: –20 °C bis 55 °C bei 0% bis 80%

Betriebstemperatur

Betriebsluftfeuchtigkeit

Lagerungstemperatur –40 °C bis 70 °C

Höhe Bis zu 3.000 m

Verschmutzungsgrad Verschmutzungsgrad II

Das U1273A/U1273AX Digitale Handmultimeter entspricht den folgenden Sicherheits- und EMC-Anforderungen:

• Sicherheit

relativer Feuchtigkeit

• U1273AX: –40 °C bis 55 °C, 0% bis 80%

relative Feuchte (mit Lithiumbatterien)

Volle Genauigkeit bei bis zu 80% RH (relative Luftfeuchtigkeit) bei Temperaturen bis 30 °C, linear abnehmend bis 50% RH bei 55 °C

• EN/IEC 61010-1:2001

• ANSI/UL 61010-1:2004

• CAN/CSA-C22.2 No. 61010-1-04

•EMC

• IEC61326-1:2005/EN61326-1:2006

• Kanada: ICES/NMB-001: Ausgabe 4, Juni 2006

• Australien/Neuseeland: AS/NZS CISPR11:2004

VI U1273A/U1273AX Benutzerhandbuch

Aufsichtsrechtliche Kennzeichnungen

Das CE-Zeichen ist eine registrierte Marke der Europäischen Gemeinschaft. Das CE-Zeichen gibt an, dass das Produkt allen relevanten europäischen rechtlichen Richtlinien entspricht.

ICES/NMB-001 gibt an, dass dieses ISM-Gerät der kanadischen Norm ICES-001 entspricht. Cet appareil ISM est confomre a la norme NMB-001 du Canada.

Das CSA-Zeichen ist eine eingetragene Marke der Canadian Standards Association.

Das C-Tick-Zeichen ist eine registrierte Marke der Spectrum Management Agency of Australia. Dies kennzeichnet die Einhaltung der australischen EMC-Rahmenrichtlinien gemäß den Bestimmungen des Radio Communication Act von 1992.

Dieses Gerät entspricht der Kennzeichnungsanforderung gemäß WEEE-Richtlinie (2002/96/EC). Dieses angebrachte Produktetikett weist darauf hin, dass Sie dieses elektrische/elektronische Produkt nicht im Hausmüll entsorgen dürfen.

Dieses Zeichen gibt den Zeitraum an, in dem nicht erwartet wird, dass gefährliche oder giftige Substanzen bei sachgemäßer Benutzung aus dem Gerät entweichen oder verfallen. Die erwartete Nutzungsdauer dieses Produkts liegt bei vierzig Jahren.

U1273A/U1273AX Benutzerhandbuch VII

Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment, WEEE) 2002/96/EC

Produktkategorie:

Im Bezug auf die Ausrüstungstypen in der WEEE-Richtlinie Zusatz 1, gilt dieses Instrument als „Überwachungs- und Kontrollinstrument“.

Das angebrachte Produktetikett ist unten abgebildet.

Entsorgen Sie dieses Gerät nicht im Hausmüll.

Zur Entsorgung dieses Instruments wenden Sie sich an das nächste Agilent Service Centre oder besuchen Sie:

www.agilent.com/environment/product

Dort erhalten Sie weitere Informationen.

VIII U1273A/U1273AX Benutzerhandbuch

Konformitätserklärung

HINWEIS

Die Konformitätserklärung (KE) für dieses Gerät ist auf der Website von Agilent verfügbar. Unter Eingabe des Produktmodells oder der Beschreibung können Sie nach der KE suchen.

http://regulations.corporate.agilent.com/DoC/search.htm

Wenn Sie die richtige Konformitätserklärung nicht finden, wenden Sie sich an Ihren lokalen Agilent Vertreter.

U1273A/U1273AX Benutzerhandbuch IX

DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.

X U1273A/U1273AX Benutzerhandbuch

Inhalt

1 Einleitung

Über dieses Handbuch 2

Dokumentationen 2 Sicherheitshinweise 2

Vorbereiten des Multimeters 3

Überprüfen Sie die Lieferung 3 Einlegen der Batterien 3 Einschalten des Multimeter 6 Automatische Abschaltung 6 Automatische OLED-Dimmfunktion 7 Verändern die OLED-Helligkeit 7 Bereichsauswahl 8 Alarme und Warnungen während Messungen 9 Anpassen des Neigungsständers 11 Anschließen des IR-USB-Kabels 11 Einschaltoptionen 13

Kurzbeschreibung des Multimeter 14

Maße 14 Übersicht 16 Drehregler 18 Tastenfeld 20 Bildschirmanzeige 24 Eingangsanschlüsse 30

Reinigen des Multimeter 32

2 Vornehmen von Messungen

Scheitelfaktor 34

Messen der AC-Spannung 35

Verwenden der LPF-Funktion (Tiefpassfilterfunktion) 37

U1273A/U1273AX Benutzerhandbuch XI

Messen der DC-Spannung 39

Verwenden der Filterfunktion für

Gleichspannungsmessungen 42

Messen von AC- und DC-Signalen 43

Verwenden der Tiefpassfilterfunktion (LPF) für die Gleich- und

Wechselspannungsmessung 45

Durchführen von dB-Messungen 46

Verwenden von Z

für Spannungsmessungen 49

LOW

Widerstandsmessung 51

Messen der Leitfähigkeit 53

Durchgangstest 54

Verwenden von Smart

Ω für Widerstandsmessungen 57

Testen von Dioden 60

Verwenden der automatischen Diodenfunktion für

Diodentests 64

Messen der Kapazität 66

Messen der Temperatur 68

Messen von AC- oder DC-Stromstärke 72

%-Skala von 4-20 mA oder 0-20 mA 78

Frequenzmessung 81

Messen der Impulsbreite 84 Messen des Arbeitszyklus 85

3 Multimeterfunktionen

Durchführen relativer Messungen (Null) 88

Durchführen von Skalierungsübertragungen (Scale) 90

Erfassen von Maximum- und Minimum-Werten (MaxMin) 92

Erfassen von Scheitelwerten (Peak) 94

XII U1273A/U1273AX Benutzerhandbuch

Sperren der Anzeige (TrigHold und AutoHold) 96

Aufzeichnen von Messdaten (Datenprotokollierung) 97

Ausführen der manuellen Protokollierung (HAND) 98 Ausführen der Intervallprotokollierung (AUTO) 98 Ausführen der Ereignisprotokollierung (TRIG) 100

Prüfen vorher aufgezeichneter Daten (View) 102

Bereinigen von Protokollspeicher 103

4 Einrichtungsoptionen des Multimeters

Verwenden des Menüs „Setup“ 106

Bearbeiten von numerischen Werten 107

Zusammenfassung - Menü „Setup“ 108

Setup-Menüelemente 113

Ändern des Abweichungszählers 113 Ändern der Aufzeichnungsoption 113 Ändern der Abtastintervalldauer 114 Ändern der Dezibelanzeige 115 Ändern der dBm-Referenzimpedanz 115 Ändern des Thermoelementtyps 116 Ändern der Temperatureinheit 117 Ändern des prozentualen Skalierungsbereichs 118 Ändern der Durchgangswarnung 118 Ändern der minimal messbaren Frequenz 119 Ändern der Warntonfrequenz 120 Ändern des Timers zum automatischen Abschalten (Auto

Power-Off (APO)) 120 Ändern des OLED-Verhaltens 121 Ändern der Einschaltmelodie 122 Ändern der Begrüßung beim Einschalten 122 Ändern der Baudrate 123 Ändern der Datenbits 124

U1273A/U1273AX Benutzerhandbuch XIII

Ändern der Paritätsprüfung 124 Aktivieren der Echofunktion 125 Aktivieren der Druckfunktion 125 Aktivieren der Überspannungswarnung 126 Ändern des Werts und der Einheit der

Benutzerskalakonvertierung 127 Aktivieren des Glättungsmodus 128 Zurücksetzen der Einrichtungsoptionen des Multimeters 129 Ändern des Akku-/Batterietyps 129 Aktivieren des Filters 130

5 Eigenschaften und Spezifikationen

Produkteigenschaften 134

Spezifikationsbedingungen 136

Messkategorie 136

Messkategoriedefinition 136

Elektrische Spezifikationen 138

DC-Spezifikationen 138 AC-Spezifikationen 141 AC+DC-Spezifikationen 143 Kapazitätsspezifikationen 145 Temperaturspezifikationen 146 Frequenzspezifikationen 147 Arbeitszyklus- und Impulsbreitenspezifikationen 147 Frequenzempfindlichkeitsspezifikationen 149 Spezifikationen für Spitzenwerthalten 150 Spezifikationen für Dezibel (dB) 150 Anzeigen der Aktualisierungsrate (ungefähr) 151

A Umschalten von Funktionen mit den Umschalttasten

B Dual-Anzeigekombinationen mit der Dual-Taste

XIV U1273A/U1273AX Benutzerhandbuch

Abbildungsverzeichnis

Abbildung 1-1 Einlegen der Batterien 4 Abbildung 1-2 Die Anzeige Change Battery 5 Abbildung 1-3 Betriebsanzeige 6 Abbildung 1-4 Anzeige der Eingangswarnung (A INPUT) 10 Abbildung 1-5 Anzeige der Eingangswarnung (mA INPUT) 10 Abbildung 1-6 Anpassung des Neigungsständers und IR-USB-

Kabelverbindung 11

Abbildung 1-7 Agilent GUI Data Logger Software 12 Abbildung 1-8 Breitenmaße 14 Abbildung 1-9 Höhen- und Tiefenmaße 15 Abbildung 1-10 Vorderes Bedienfeld 16 Abbildung 1-11 Hinteres Bedienfeld 17 Abbildung 1-12 U1273A/U1273AX-Drehregler 18 Abbildung 1-13 Tasten 20 Abbildung 1-14 Beispiel für Bildschirmanzeige

(Einzelanzeige) 24

Abbildung 1-15 Beispiel für Bildschirmanzeige

(Kombinationsanzeige) 24

Abbildung 1-16 Anschlüsse 30 Abbildung 2-1 AC-Spannungsanzeige 35 Abbildung 2-2 Messen der AC-Spannung 37 Abbildung 2-3 AC-Spannung mit LPF-Anzeige 38 Abbildung 2-4 DC-Spannungsanzeige 39 Abbildung 2-5 Messen der DC-Spannung 41 Abbildung 2-6 Filter für Gleichspannungsmessungen 42 Abbildung 2-7 AC+DC-Spannungsanzeige 44 Abbildung 2-8 AC+DC-Stromstärkenanzeige 44 Abbildung 2-9 Tiefpassfilterfunktion (LPF) für die Gleich- und

Wechselspannungsmessung 45

Abbildung 2-10 dBm-Anzeige 47 Abbildung 2-11 dBV-Anzeige 48 Abbildung 2-12 Z Abbildung 2-13 Widerstandsanzeige 51 Abbildung 2-14 Widerstandsmessung 52 Abbildung 2-15 Durchgangsoperation 55

-Anzeige 50

LOW

U1273A/U1273AX Benutzerhandbuch XVII

Abbildung 2-16 Durchgangstest 56 Abbildung 2-17 Anzeige von Smart Abbildung 2-18 Anzeige von Smart

Ω (mit Vorspannung) 58 Ω (mit Kriechstrom) 58

Abbildung 2-19 Messen des Kriechstroms 59 Abbildung 2-20 Diodenanzeige 60 Abbildung 2-21 Anzeige offener Diode 61 Abbildung 2-22 Prüfen einer Vorwärtsspannungsdiode 62 Abbildung 2-23 Prüfen einer Sperrvorspannungsdiode 63 Abbildung 2-24 Anzeige für Automatische Diode (Status

„GOOD”) 65

Abbildung 2-25 Anzeige für Automatische Diode (Status

„NGOOD”) 65

Abbildung 2-26 Kapazitätsanzeige 66 Abbildung 2-27 Messen der Kapazität 67 Abbildung 2-28 Temperaturanzeige 68 Abbildung 2-29 Messen der Oberflächentemperatur 70 Abbildung 2-30 Temperaturmessungen ohne

Umgebungskompensation 71

Abbildung 2-31 DC-Stromstärkeanzeige 73 Abbildung 2-32 Messen der DC-Stromstärke 75 Abbildung 2-33 Messen der AC-Stromstärke 76 Abbildung 2-34 Einrichtung der Stromstärkemessung 77 Abbildung 2-35 4-20 mA %-Skalaanzeige 79 Abbildung 2-36 Messen der DC-Stromstärke mit der Funktion

0-20 mA %-Skala 80

Abbildung 2-37 Frequenz-, Impulsbreite- und

Arbeitszyklusmessungen 82

Abbildung 2-38 Frequenzanzeige 83 Abbildung 2-39 Impulsbreitenanzeige 84 Abbildung 2-40 Tastgradanzeige 85 Abbildung 3-1 Null-Anzeige 88 Abbildung 3-2 Null-Funktion 89 Abbildung 3-3 Scale-Funktion 91 Abbildung 3-4 MaxMin-Anzeige 92 Abbildung 3-5 Peak-Anzeige 94 Abbildung 3-6 Peak-Modusfunktion 95 Abbildung 3-7 Anzeige der manuellen Protokollierung 98 Abbildung 3-8 Anzeige der Intervallprotokollierung 99

XVIII U1273A/U1273AX Benutzerhandbuch

Abbildung 3-9 Anzeige der Ereignisprotokollierung 101 Abbildung 3-10 Ansichtsanzeige 102 Abbildung 3-11 Anzeige der leeren Ansicht 102

U1273A/U1273AX Benutzerhandbuch XIX

DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN.

XX U1273A/U1273AX Benutzerhandbuch

Tabellenverzeichnis

Tabelle 1-1 Einschaltoptionen 13 Tabelle 1-2 Teile des vorderen Bedienfelds 16 Tabelle 1-3 Teile auf der Rückseite 17 Tabelle 1-4 U1273A/U1273AX-Drehreglerfunktionen 19 Tabelle 1-5 Tastenfeldfunktionen 20 Tabelle 1-6 Allgemeine Meldeanzeigen 25 Tabelle 1-7 Maßeinheitenanzeige 28 Tabelle 1-8 Analoge Balkendiagrammanzeige 29 Tabelle 1-9 Anschlüsse für verschiedene Messfunktionen 31 Tabelle 2-1 Drehreglerpositionen für

AC-Spannungsmessungen 35

Tabelle 2-2 Drehreglerpositionen für AC-Spannungsmessungen

mit LPF 38

Tabelle 2-3 Drehreglerpositionen für

DC-Spannungsmessungen 39

Tabelle 2-4 Drehreglerpositionen für

AC+DC-Signalmessungen 43

Tabelle 2-5 Drehreglerpositionen für dBm-Messungen 46 Tabelle 2-6 Drehreglerpositionen für dBV-Messungen 48 Tabelle 2-7 Drehreglerpositionen für Z Tabelle 2-8 Drehreglerpositionen für Widerstandmessungen 51 Tabelle 2-9 Drehreglerpositionen für Durchgangstests 54 Tabelle 2-10 Widerstandsschwellenwerte 54 Tabelle 2-11 Drehreglerpositionen für Smart Tabelle 2-12 Drehreglerpositionen für Diodentests 60 Tabelle 2-13 Drehreglerpositionen für automatische

Diodentests 64

Tabelle 2-14 Spannungsschwellenwerte für autom.

Diodenfunktion 64

Tabelle 2-15 Drehreglerposition für Kapazitätsmessungen 66 Tabelle 2-16 Drehreglerpositionen für Temperaturmessungen 68 Tabelle 2-17 Drehreglerpositionen für Stromstärkemessungen 72 Tabelle 2-18 Drehreglerpositionen für Stromstärkemessungen 78 Tabelle 2-19 %-Skala-Messbereich 79 Tabelle 2-20 Drehreglerpositionen für Frequenzmessungen 81

-Messungen 49

LOW

Ω-Messungen 57

U1273A/U1273AX Benutzerhandbuch XXI

Tabelle 3-1 Verfügbare Konvertierungen 90 Tabelle 3-2 Datenprotokollierung - Maximale Kapazität 97 Tabelle 3-3 Auslösebedingungen für Ereignisprotokollierung 100 Tabelle 4-1 Menü „Setup” - Hauptfunktionen 106 Tabelle 4-2 Elementbeschreibungen für das Setup-Menü 108 Tabelle 4-4 Firmware bis Version 1.64 131 Tabelle 4-5 Firmware ab Version 1.95 131 Tabelle 4-3 Optionen·für den Tiefpassfilter (LPF) 131 Tabelle 5-1 DC-Spezifikationen 138 Tabelle 5-2 True-RMS-AC-Spannungsspezifikationen 141 Tabelle 5-3 True-RMS-AC-Stromstärkespezifikationen 142 Tabelle 5-4 True-RMS-AC+DC-Spannungsspezifikationen 143 Tabelle 5-5 True-RMS-AC+DC-Stromstärkespezifikationen 144 Tabelle 5-6 Kapazitätsspezifikationen 145 Tabelle 5-7 Temperaturspezifikationen 146 Tabelle 5-8 Frequenzspezifikationen 147 Tabelle 5-9 Arbeitszyklus- und Impulsbreitenspezifikationen 147 Tabelle 5-10 Beispielberechnung für Arbeitszyklus und

Impulsbreite 148

Tabelle 5-11 Frequenzempfindlichkeits- und

Triggerpegelspezifikationen für

Spannungsmessungen 149

Tabelle 5-12 Frequenzempfindlichkeitsspezifikationen für

Stromstärkemessungen 149

Tabelle 5-13 Spitzenwerthalten-Spezifikationen für DC-Spannung-

und Stromstärkemessungen 150

Tabelle 5-14 Dezibelspezifikationen 150 Tabelle 5-15 Dezibelgenauigkeitsspezifikationen für

DC-Spannungsmessungen 151

Tabelle 5-16 Anzeigen der Aktualisierungsrate (ungefähr) 151 Tabelle A-1 U1273A/U1273AX Standard- und

Umschaltfunktionen 154

Tabelle B-1 U1273A/U1273AX Dual-Anzeigenkombinationen 158

XXII U1273A/U1273AX Benutzerhandbuch

U1273A/U1273AX Digitale Handmultimeter Benutzerhandbuch

1 Einleitung

Über dieses Handbuch 2

Dokumentationen 2 Sicherheitshinweise 2

Vorbereiten des Multimeters 3

Kurzbeschreibung des Multimeter 14

Maße 14 Übersicht 16 Drehregler 18 Tas te nf el d 20 Bildschirmanzeige 24 Eingangsanschlüsse 30

Reinigen des Multimeter 32

In diesem Kapitel wird der Lieferinhalt für das U1273A/U1273AX Digitale Handmultimeter aufgelistet. Zusätzlich wird beschrieben, wie Sie das Multimeter vor der ersten Verwendung einstellen müssen. Weiterhin enthält das Kapitel eine Einführung in alle Funktionen des Multimeters.

Agilent Technologies

1 Einleitung

VORSICHT

WARNUNG

Über dieses Handbuch

Dokumentationen

Die folgenden Handbücher und Software sind für Ihr Multimeter verfügbar: Die aktuellen Versionen finden Sie auf unserer Webseite unter http://www.agilent.com/find/hhTechLib.

Prüfen Sie die Änderungsstandversion des jeweiligen Handbuchs auf der ersten Seite.

•Benutzerhandbuch. Dieses Handbuch.

• Schnellstarthandbuch Gedruckte Kopie zur Verwendung

im Freien, in der Lieferung enthalten.

• Servicehandbuch. Kostenfreier Download über die

Agilent-Webseite.

• Agilent GUI Data Logger Software, Hilfe und

Schnellstarthandbuch. Kostenfreier Download über die

Agilent-Webseite.

2 U1273A/U1273AX Benutzerhandbuch

Sicherheitshinweise

Die folgenden Sicherheitshinweise werden in diesem Handbuch verwendet. Machen Sie sich mit den Sicherheitshinweisen und deren Bedeutung vertraut, bevor Sie das Multimeter in Betrieb nehmen. Weitere wichtige Sicherheitshinweise zur Verwendung dieses Produkts befinden sich im Abschnitt „Sicherheitssymbole“.

Ein Hinweis mit der Überschrift VORSICHT weist auf eine Gefahr hin. Er macht auf einen Betriebsablauf oder ein Verfahren aufmerksam, der bzw. das bei unsachgemäßer Durchführung zur Beschädigung oder Zerstörung des Produkts führen kann. Setzen Sie den Vorgang nach einem Hinweis mit der Überschrift VORSICHT nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

Eine WARNUNG weist auf eine Gefahr hin. Sie macht auf ein Verfahren aufmerksam, das bei unsachgemäßer Durchführung zu Verletzungen oder zum Tod führen kann. Setzen Sie den Vorgang nach einer WARNUNG nicht fort, wenn Sie die darin aufgeführten Hinweise nicht vollständig verstanden haben und einhalten können.

Vorbereiten des Multimeters

VORSICHT

Überprüfen Sie die Lieferung

Wenn Sie das Multimeter erhalten, sollten Sie die Lieferung nach folgendem Verfahren überprüfen.

1 Überprüfen Sie die Transportverpackung auf Schäden.

Zeichen einer Beschädigung können eine verbeulte oder zerrissene Transportverpackung oder eine unnormale Verdichtung oder Risse im Polstermaterial sein. Bewahren Sie das Verpackungsmaterial für den Fall auf, dass das Multimeter zurückgesandt werden muss.

2 Nehmen Sie den Inhalt vorsichtig aus der

Transportverpackung und stellen Sie sicher, dass das Standardzubehör und Ihre bestellten Optionen in der Lieferung enthalten sind. Vergleichen Sie hierzu den Inhalt mit der Liste Mitgeliefertes Zubehör, die sich im U1273A/U1273AX Schnellstarthandbuch befindet.

3 Wenden Sie sich mit Fragen und Problemen an die

Agilent-Kontakttelefonnummern auf der Rückseite dieses Handbuchs.

Einleitung 1

Vorbereiten des Multimeters

U1273A/U1273AX Benutzerhandbuch 3

Einlegen der Batterien

Das Multimeter wird mit vier 1,5-V-AAA-Batterien betrieben (im Lieferumfang enthalten). Bei Lieferung des Multimeters sind die AAA-Batterien nicht im Gerät eingelegt.

Gehen Sie zum Einlegen der Batterie nach folgendem Verfahren vor.

Bevor Sie die Batterien einlegen, müssen Sie alle Kabelverbindungen von den Anschlüssen trennen und sicherstellen, dass der Drehregler auf der Position OFF steht. Verwenden Sie nur Batterien, die im Abschnitt „Produkteigenschaften“ auf Seite 134 angegeben sind.

1 Einleitung

Vorbereiten des Multimeters

1 Öffnen der Batterieabdeckung. Heben Sie den

Neigungsständer an und lösen Sie die Schrauben mit einem Kreuzschlitzschraubendreher. Entfernen Sie anschließend die Abdeckung der Akkus/Batterien wie in Abbildung 1-1 dargestellt.

2 Einlegen der Batterien. Achten Sie beim Einlegen auf die

korrekte Batterienpolarität. Die Anschlussenden jeder Batterie sind im Batteriefach angezeigt.

3 Schließen der Batterieabdeckung. Positionieren Sie die

Batterieabdeckung wieder in der Ursprungsposition und befestigen Sie die Schrauben.

Abbildung 1-1 Einlegen der Batterien

Die Batteriestandsanzeige in der unteren linken Ecke der Anzeige zeigt den Batterieladestand an. Tauschen Sie die Akkus/Batterien nach Anzeige der Ladezustandsanzeige ( ↔ ) schnellstmöglich aus.

4 U1273A/U1273AX Benutzerhandbuch

Einleitung 1

WARNUNG

VORSICHT

Vorbereiten des Multimeters

Wenn die Warnmeldung Change Battery (Abbildung 1-2) auf der Anzeige angezeigt wird, schaltet sich das Multimeter automatisch nach 5 Sekunden aus (selbst bei aktivierter APO-Funktion).

Abbildung 1-2 Die Anzeige Change Battery

Um falsche Anzeigewerte zu verhindern, welche zu elektrischen Schlägen oder Verletzungen führen könnten, wechseln Sie die Batterien aus, sobald die Anzeige für fast leere Batterien angezeigt wird. Entladen Sie die Batterien nicht, indem Sie diese kurzschließen oder die Batteriepolarität in einem der Fächer umdrehen.

U1273A/U1273AX Benutzerhandbuch 5

So vermeiden Sie Beschädigungen durch auslaufende Batterien:

• Entfernen Sie erschöpfte Batterien grundsätzlich sofort.

• Wenn das Multimeter längere Zeit nicht benutzt wird, nehmen Sie

die Batterien heraus und lagern Sie sie separat.

1 Einleitung

Vorbereiten des Multimeters

Einschalten des Multimeter

Drehen Sie zum Einschalten des Multimeters den Drehregler auf eine beliebige Position.

Abbildung 1-3 Betriebsanzeige

Drehen Sie den Drehregler auf die Position , um das Multimeter auszuschalten.

Automatische Abschaltung

Das Multimeter wird automatisch nach 10 Minuten ausgeschaltet, wenn der Drehregler nicht bewegt oder keine Taste gedrückt wird (standardmäßig). Durch Drücken einer Taste wird das Multimeter nach der automatischen Ausschaltung umgehend wieder eingeschaltet.

Informationen über das Ändern der Zeit bis zur automatischen Ausschaltung und zum Deaktivieren dieser Funktion finden Sie unter „Ändern des Timers zum automatischen Abschalten

(Auto Power-Off (APO))“ auf Seite 120.

6 U1273A/U1273AX Benutzerhandbuch

Automatische OLED-Dimmfunktion

HINWEIS

Setup

Die OLED des Multimeters wird automatisch nach 90 Sekunden gedimmt, wenn der Drehregler nicht bewegt oder keine Taste gedrückt wird (standardmäßig). Dieses automatische Dimmverhalten ist standardmäßig aktiviert. Wenn eine Taste gedrückt oder die Position des Drehreglers geändert wird, wird dieser Effekt beendet und der Timer für die automatische Dimmfunktion zurückgesetzt.

Informationen zur Deaktivierung der automatischen Dimmfunktion finden Sie unter „Ändern des OLED-Verhaltens“ auf Seite 121.

Verändern die OLED-Helligkeit

Die Funktion zur automatischen Dimmung ist standardmäßig aktiviert. Lesen Sie die Informationen unter „Ändern des OLED-Verhaltens“ auf Seite 121 zur Deaktivierung der automatischen Dimmfunktion, bevor Sie die OLED-Helligkeit manuell ändern.

Einleitung 1

Vorbereiten des Multimeters

Wenn Sie in Umgebungen mit schlechten Lichtverhältnissen arbeiten, drücken Sie auf , um die OLED-Helligkeit zu ändern.

Die Einstellung LOW, MEDIUM oder HIGH muss im Einrichtungsmenü des Multimeters ausgewählt sein (navigieren Sie zu Menu 3 > BACKLIT), bevor Sie diese Aktion ausführen können.

Wenn Sie wiederholt auf die Taste drücken, wird die OLED-Helligkeit von Low über Medium auf High gesteigert (und wieder zurück auf Low gesetzt).

Sie sollten entsprechend Ihrer Anforderungen zum Schutz der Akku-/Batteriebetriebsdauer einen passenden Helligkeitsgrad auswählen, wenn Sie die OLED-Helligkeit manuell steuern möchten.

U1273A/U1273AX Benutzerhandbuch 7

1 Einleitung

HINWEIS

Vorbereiten des Multimeters

Bereichsauswahl

Der im Multimeter ausgewählte Bereich wird immer über dem rechten Ende des Balkendiagramms als Bereichsanzeige angezeigt. Durch Drücken auf wechselt das Multimeter zwischen manueller und automatischer Bereichseinstellung. Wenn die manuelle Einstellung aktiviert ist, werden hiermit auch die verfügbaren Multimeterbereiche angezeigt.

Die automatische Bereichsauswahl ist praktisch, da das Multimeter automatisch einen geeigneten Bereich für das Lesen und Anzeigen einer jeden Messung auswählt. Bei der manuellen Bereichsauswahl werden jedoch bessere Leistungen erzielt, da das Multimeter den für jede Messung zu verwendenden Bereich nicht erst ermitteln muss.

Der Bereich ist festgelegt für Diodentests, Temperatur- und Z

-Messungen.

LOW

Im Modus zur automatischen Bereichsauswahl wählt das Multimeter den niedrigsten Bereich, um die höchstverfügbare Genauigkeit (Auflösung) für das Eingangssignal anzuzeigen. Wenn die manuelle Bereichsauswahl bereits ausgewählt ist, drücken Sie länger als 1 Sekunde auf , um in den Modus zur automatischen Bereichsauswahl zu wechseln.

Wenn die automatische Bereichsauswahl aktiviert ist, drücken Sie auf , um in den Modus zur manuellen Bereichsauswahl zu wechseln.

Bei jedem weiteren Drücken auf wechselt das Multimeter zum nächsthöhreren Bereich, außer der höchste Bereich wird bereits angezeigt, dann wechselt das Gerät in den niedrigsten Bereich.

8 U1273A/U1273AX Benutzerhandbuch

Vorbereiten des Multimeters

WARNUNG

VORSICHT

Alarme und Warnungen während Messungen

Spannungswarnung

Beachten Sie die Spannungswarnung zu Ihrer eigenen Sicherheit. Wenn das Multimeter eine Spannungswarnung ausgibt, werden Sie auf eine Hochspannung und zur Vorsicht bei der Durchführung von Messungen hingewiesen.

Das Multimeter gibt Spannungswarnungen für Spannungsmessungen in beiden Modi aus, sowohl bei manueller als auch bei automatischer Bereichsauswahl. Das Multimeter gibt einen regelmäßigen Warnton aus, sobald die Messspannung den im Einrichtungsmodus eingestellten Warnwert (polaritätsunabhängig) überschreitet.

Diese Funktion ist standardmäßig deaktiviert. Stellen Sie den Schwellenwert für die Spannungswarnung entsprechend Ihren Testanforderungen ein. Informationen zum Ändern der Spannungshöhe finden Sie unter „Aktivieren der

Überspannungswarnung“ auf Seite 126.

Einleitung 1

U1273A/U1273AX Benutzerhandbuch 9

Anzeige für gefährliche Spannung

Am Multimeter wird auch das Symbol für gefährliche Spannung ( ) angezeigt. Dies dient als Sicherheitsvorkehrung, wenn die Messspannung gleich oder größer als 30 V in allen Spannungsmessmodi beträgt.

Eingangswarnung

Um Schaltkreisschäden oder das Auslösen der Multimeter Stromsicherung zu verhindern, platzieren Sie die Messgeber nicht über (parallel mit) einen eingeschalteten Schaltkreis, wenn eine Leitung an einem Stromanschluss angeschlossen ist. Dies führt zu einem Kurzschluss, da der Widerstand durch die Multimeter-Stromanschlüsse sehr gering ist.

1 Einleitung

Vorbereiten des Multimeters

Das Multimeter gibt einen durchgehenden Warnton aus und zeigt Error ON A INPUT oder Error ON mA INPUT an, wenn die Testleitung in einen µA mA- oder A-Eingabeanschluss eingesteckt wurde, aber der Drehregler zu diesem Zeitpunkt nicht an der entsprechenden Position steht.

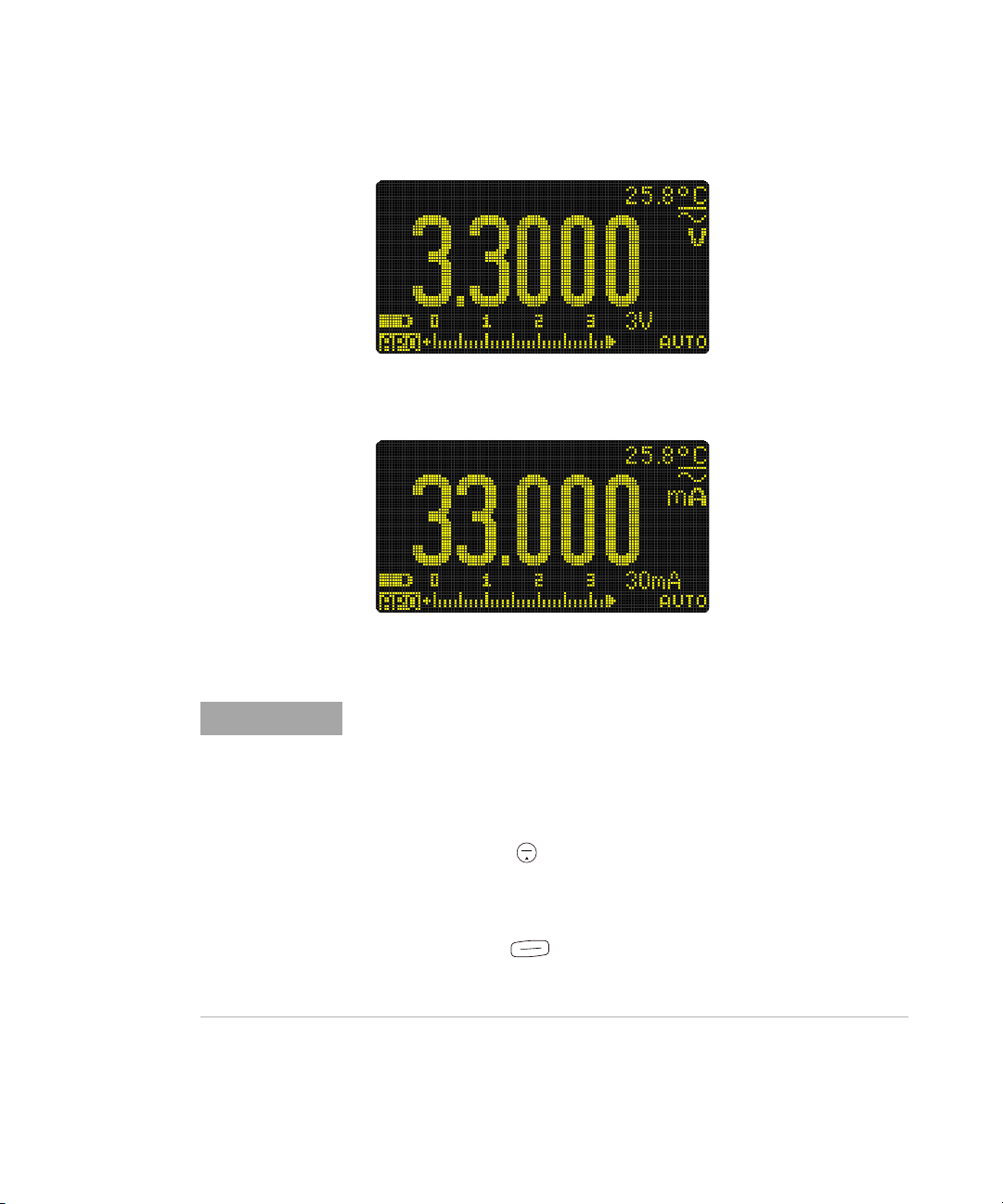

Abbildung 1-4 Anzeige der Eingangswarnung (A INPUT)

Abbildung 1-5 Anzeige der Eingangswarnung (mA INPUT)

Diese Warnung soll Sie davon abhalten, Spannungs-, Durchgangs-, Widerstands-, Kapazitäts-, Dioden- oder Temperaturwerte zu messen, wenn die Leitungen an einem Stromanschluss angeschlossen sind.

10 U1273A/U1273AX Benutzerhandbuch

Anpassen des Neigungsständers

Zum PC (Host)

IR-USB-Kabel

Ziehen Sie den Ständer maximal aus

Um das Multimeter in der Position von 60° aufzustellen, ziehen Sie den Neigungsständer maximal aus.

Einleitung 1

Vorbereiten des Multimeters

Abbildung 1-6 Anpassung des Neigungsständers und IR-USB-

Kabelverbindung

Anschließen des IR-USB-Kabels

Sie können mit der IR-Kommunikationsverbindung (IR-Kommunikationsanschluss auf der Rückseite) und der Agilent GUI Data Logger-Software das Multimeter fernsteuern, Datenprotokollierungsoperationen ausführen und Daten vom

U1273A/U1273AX Benutzerhandbuch 11

Speicher des Multimeters an einen PC übermitteln.

Stellen Sie dabei sicher, dass das Agilent-Logo auf dem am Multimeter angeschlossenen U1173A IR-USB-Kabel (separat erhältlich) nach oben zeigt. Drücken Sie den IR-Stecker fest in den IR-Kommunikationsanschluss des Multimeters bis er einrastet (Siehe Abbildung 1-6)

1 Einleitung

Vorbereiten des Multimeters

Weitere Informationen über die IR-Kommunikationsverbindung und die Agilent GUI Data Logger-Software finden Sie in der

Hilfe der Agilent GUI Data Logger Software und im Schnellstarthandbuch.

Abbildung 1-7 Agilent GUI Data Logger Software

Die Agilent GUI Data Logger Software und unterstützende Dokumente (Hilfe und Schnellstarthandbuch) sind als Download kostenlos verfügbar unter

http://www.agilent.com/find/hhTechLib.

Das U1173A IR-USB-Kabel können Sie bei einem Agilent-Fachhändler in Ihrer Nähe erwerben.

12 U1273A/U1273AX Benutzerhandbuch

Einschaltoptionen

Exit

Dual

Einige Optionen können nur ausgewählt werden, während Sie das Multimeter einschalten. Diese Einschaltoptionen sind in untenstehender Liste angegeben. Zum Auswählen einer Einschaltoption drücken Sie die angegebene Taste und halten Sie diese gedrückt, während Sie den Drehregler auf eine andere Position drehen (OFF bis ON). Die Einschaltoptionen bleiben bis zum erneuten Ausschalten des Multimeters aktiv.

Tabelle 1-1 Einschaltoptionen

Einleitung 1

Vorbereiten des Multimeters

Taste Beschreibung

Prüft die Firmware-Version. Die Firmware-Version des Multimeters wird in der Primäranzeige angezeigt. Drücken Sie eine beliebige Taste, um diesen Modus zu verlassen.

Simulieren des APO-Modus. Drücken Sie eine beliebige Taste, um das Multimeter erneut einzuschalten und den Normalbetrieb wieder aufzunehmen.

Zeigt die werkseitige Standardbegrüßung beim Einschalten an. Drücken Sie eine beliebige Taste, um diesen Modus zu verlassen.

Die automatische Ausschaltung (Auto Power-Off - APO) ist deaktiviert, bis der das Multimeter ausgeschaltet wird. Informationen zum dauerhaften Deaktivieren von APO finden Sie unter „Ändern des Timers zum automatischen

Abschalten (Auto Power-Off (APO))“ auf Seite 120.

Zeigt die benutzerdefinierte Begrüßung beim Einschalten an. Drücken Sie eine beliebige Taste, um diesen Modus zu verlassen.

Testet die OLED. Alle OLED-Pixel werden beleuchtet. Nutzen Sie diesen Modus, um sicherzustellen, dass keine toten OLED-Pixel vorhanden sind. Drücken Sie eine beliebige Taste, um diesen Modus zu verlassen.

Smooth ist aktiviert, bis das Multimeter ausgeschaltet wird. Informationen zum dauerhaften Aktivieren des Smooth-Modus finden Sie unter „Aktivieren des

Glättungsmodus“ auf Seite 128.

U1273A/U1273AX Benutzerhandbuch 13

1 Einleitung

92 mm

Kurzbeschreibung des Multimeter

Maße

Vorderansicht

Abbildung 1-8 Breitenmaße

14 U1273A/U1273AX Benutzerhandbuch

Rück- und Seitenansicht

207 mm

59 mm

Einleitung 1

Kurzbeschreibung des Multimeter

Abbildung 1-9 Höhen- und Tiefenmaße

U1273A/U1273AX Benutzerhandbuch 15

1 Einleitung

Kurzbeschreibung des Multimeter

Übersicht

Vorderes Bedienfeld

In diesem Abschnitt werden die vorderen Bedienfeldteile beschrieben. Klicken Sie auf die entsprechenden Seiten „Weitere Informationen“, um mehr Informationen zu jedem Teil zu erhalten.

Abbildung 1-10 Vorderes Bedienfeld

Tabelle 1-2 Teile des vorderen Bedienfelds

Legende Beschreibung Weitere

16 U1273A/U1273AX Benutzerhandbuch

1 Bildschirmanzeige Seite 24

2 Ta s t e n f e l d Seite 20

3 Drehregler Seite 18

4 Anschlüsse Seite 30

Informationen zu:

Einleitung 1

Kurzbeschreibung des Multimeter

Hinteres Bedienfeld

In diesem Abschnitt werden die Teile auf der Rückseite des Bedienfelds beschrieben. Klicken Sie auf die entsprechenden Seiten „Weitere Informationen“, um mehr Informationen zu jedem Teil zu erhalten.

Abbildung 1-11 Hinteres Bedienfeld

Tabelle 1-3 Teile auf der Rückseite

Legende Beschreibung Weitere

Informationen zu:

1 Testsondenhalter -

2 IR-Kommunikationsanschluss Seite 11

3 Abdeckung für Akkus und Sicherung Seite 3

4 Neigungsständer Seite 11

U1273A/U1273AX Benutzerhandbuch 17

1 Einleitung

HINWEIS

WARNUNG

Kurzbeschreibung des Multimeter

Drehregler

Die Messfunktionen für die einzelnen Drehreglerpositionen werden in Tabelle 1-4 beschrieben. Durch Drehen des Drehreglers ändert sich die Messfunktion und alle anderen Messoptionen werden zurückgesetzt.

Klicken Sie auf die entsprechenden Seiten „Weitere Informationen“, um weitere Informationen zu jeder Funktion zu erhalten.

Einige Drehreglerpositionen besitzen eine Umschalt-Funktion, die in

orange gefärbt ist. Drücken Sie auf , um zwischen der Umschalt- und

der Standardfunktion zu wechseln. Siehe Seite 23, um weitere Informationen zur Taste zu erhalten.

Entfernen Sie die Testleitungen von der Messquelle oder dem Messziel, bevor Sie die Drehreglerposition verändern.

18 U1273A/U1273AX Benutzerhandbuch

Abbildung 1-12 U1273A/U1273AX-Drehregler

Die Positionen des U1273A/U1273AX-Drehreglers (aus

Abbildung 1-12) werden in Tabelle 1-4 beschrieben.

Kurzbeschreibung des Multimeter

ZLOW

Smart

Auto

Tabelle 1-4 U1273A/U1273AX-Drehreglerfunktionen

Einleitung 1

Legende Beschreibung

AC- oder DC-Spannungsmessung mit geringer Impedanz zum Eliminieren von Streuspannungen

Off Seite 6

AC-Spannungsmessung mit Tiefpassfilter

AC-Spannungsmessung (bis zu Millivolts) mit Tiefpassfilter

AC-, DC- oder AC+DC-Spannungsmessungen

AC-, DC- oder AC+DC-Spannungsmessungen (bis zu Millivolts)

Widerstandsmessung, Durchgangstest oder Widerstandsmessung mit Offset-Kompensation

Diodentest oder Autom. Diodentest

Kapazitäts- oder Temperaturmessung

Weitere

Informationen zu:

Seite 49

Seite 35 und

Seite 37

Seite 35, Seite 39

und Seite 43

Seite 51, Seite 54

und Seite 57

Seite 60 und

Seite 64

Seite 66 und

Seite 68

AC-, DC- oder AC+DC-Stromstärkemessung

Seite 72 und

AC-, DC- oder AC+DC-Stromstärkemessung

Seite 43

(bis zu Mikroampere)

U1273A/U1273AX Benutzerhandbuch 19

1 Einleitung

Kurzbeschreibung des Multimeter

Tastenfeld

Die Funktion jeder Taste ist nachstehend dargestellt. Durch Drücken einer Taste wird eine Funktion aktiviert, das entsprechende Symbol angezeigt und ein Ton ausgegeben. Bei Drehen des Drehreglers in eine andere Position wird die aktuelle Funktion der Taste zurückgesetzt. Klicken Sie auf die entsprechenden Seiten „Weitere Informationen“, um weitere Informationen zu jeder Funktion zu erhalten.

Abbildung 1-13 Ta s t e n

Tabelle 1-5 Tastenfeldfunktionen

Legende

Aktive Funktion, wenn die Taste:

weniger als 1 Sekunde gedrückt wird mehr als 1 Sekunde gedrückt wird

Stellt den Modus Scale für die spezifische Verhältnis- und Einheitsanzeige ein. (nur für Spannungsmessungen)

• Das zuletzt gespeicherte (oder

Stellt den Modus Null/Relative ein.

• Der angezeigte Wert wird als

Referenz gespeichert, die von nachfolgenden Messungen abgezogen werden soll.

• Wenn Sie erneut auf drücken,

während Sie im Null-Modus sind, wird der gespeicherte Referenzwert angezeigt. Nach 3 Sekunden steht die normale Anzeige wieder zur Ver fügun g.

• Wenn Sie auf drücken,

während der relative Wert angezeigt wird, wird der Null-Modus aufgehoben.

standardmäßige) Verhältnis und die zuletzt gespeicherte (oder standardmäßige) Einheit werden auf der Primär- und Sekundäranzeige angezeigt.

• Drücken Sie auf , während das

Symbol SCALE blinkt, um zwischen den verfügbaren Verhältnis- und Einheitenanzeigen umzuschalten.

• Drücken Sie auf , während das

Symbol SCALE blinkt, um das ausgewählte Verhältnis und die ausgewählte Einheilt zu speichern und die Konvertierung zu starten.

• Wenn während das Symbol SCALE blinkt,

3 Sekunden lang keine Aktivität erkannt wird, startet die Konvertierung (mit der in der Primäranzeige angezeigten Einheilt und dem angezeigten Verhältnis).

• Drücken Sie länger als 1 Sekunde auf

, um den Scale-Übermittlungsmodus

abzubrechen.

Weitere

Informationen zu:

Seite 88 und

Seite 90

20 U1273A/U1273AX Benutzerhandbuch

Tabelle 1-5 Tastenfeldfunktionen (Fortsetzung)

Exit

Dual

Setup

Exit

Dual

Setup

Einleitung 1

Kurzbeschreibung des Multimeter

Legende

Aktive Funktion, wenn die Taste:

weniger als 1 Sekunde gedrückt wird mehr als 1 Sekunde gedrückt wird

Beginn der MaxMin-Aufzeichnung.

• Drücken Sie erneut auf , um

zwischen den Messwerten für Maximum (REC MAX), Minimum (REC MIN), Durchschnitt (REC AVG) und den aktuellen Messwerten (REC

NOW) umzuschalten.

• Drücken Sie länger als 1 Sekunde auf

, um diesen Modus zu

Startet und beendet die Aufzeichnung von Peak.

• Drücken Sie erneut auf , um

zwischen den Scheitelmesswerten Maximum (P-HOLD+) und Minimum

(P-HOLD–) umzuschalten.

• Drücken Sie länger als 1 Sekunde auf

, um diesen Modus zu beenden.

beenden.

Sperrt den aktuellen Messwert in der Anzeige (Modus T-H OL D).

• Drücken Sie im TrigHold-Modus auf

, um manuell das Halten des nächsten gemessenen Werts auszulösen.

• Drücken Sie länger als 1 Sekunde auf

, um diesen Modus zu beenden.

Schaltet zwischen den Doppelkombinations-Anzeigen um (falls verfügbar).

Sperrt automatisch den aktuellen Messwert, sobald dieser stabil ist (ModusA-HOLD)

• Im AutoHold-Modus wird der Messwert

automatisch aktualisiert, sobald der Messwert stabil ist und die Zählereinstellung überschritten wird.

• Drücken Sie länger als 1 Sekunde auf

, um diesen Modus zu beenden.

Beendet die Modi Hold, Null, MaxMin, Peak, Frequenztest und Kombinationsanzeige.

Öffnet und schließt das Einrichtungsmenü.

• Drücken Sie im Einrichtungsmenü auf

oder , um zwischen Menüseiten zu wechseln. Drücken Sie auf den Menüseiten auf oder , um den Cursor über ein bestimmtes Menüelement zu bewegen.

• Drücken Sie auf , um das

ausgewählte Menüelement zu bearbeiten.

Ändert die OLED-Helligkeit, wenn die Einstellung LOW, MEDIUM oder HIGH im Einrichtungsmenü des Multimeters ausgewählt ist.

Der Wert des Menüelements blinkt auf, um darauf hinzuweisen, dass der angezeigte Wert jetzt geändert werden kann. Nutzen Sie die Pfeiltasten, um die angezeigten Werte zu ändern.

• Drücken Sie auf , um die neuen

Einstellungen oder Werte zu speichern und den Bearbeitungsmodus zu beenden, oder drücken Sie auf , um den Bearbeitungsmodus ohne vorheriges Speichern zu beenden.

• Drücken Sie länger als 1 Sekunde auf ,

um diesen Modus zu beenden.

Weitere

Informationen zu:

Seite 92 und

Seite 94

Seite 96

Seite 157

Seite 7 und

Seite 105

U1273A/U1273AX Benutzerhandbuch 21

1 Einleitung

Exit

Dual

Exit

Dual

Kurzbeschreibung des Multimeter

Tabelle 1-5 Tastenfeldfunktionen (Fortsetzung)

Legende

Aktive Funktion, wenn die Taste:

weniger als 1 Sekunde gedrückt wird mehr als 1 Sekunde gedrückt wird

Startet und beendet die Datenprotokollierung.

• Wenn für die Datenprotokollierung HAND

(manuelle Datenprotokollierung) festgelegt wurde, wird durch Drücken auf für mehr als 1 Sekunde der aktuelle Messwert im Speicher abgelegt. Diese Anzeige kehrt nach kurzer Zeit zur normalen Anzeige zurück (≈ 1 Sekunde). Um manuell weitere Messwerte zu protokollieren, halten Sie

erneut länger als 1 Sekunde

Misst die Frequenz für die Strom- oder Spannungsmessung.

• Drücken Sie auf , um durch die

Messungen für Frequenz (Hz), Impulsbreite (ms) und Arbeitszyklus (%) zu navigieren.

• Drücken Sie bei Arbeitszyklus- und

Impulsbreitemessungen auf , um zwischen positivem und negative, Flankentrigger zu wechseln.

• Drücken Sie länger als 1 Sekunde auf

, um diesen Modus zu beenden.

gedrückt.

• Wenn die Datenprotokollierung AUTO

(automatische Datenprotokollierung) festgelegt wurde, wird durch Drücken auf

für mehr als 1 Sekunde der automatische Datenprotokollierungsmodus aktiviert. In diesem Modus werden die Daten in dem Intervall protokolliert, das bei der Einrichtung des Multimeter festgelegt wurde.

• Wenn die Datenprotokollierung TRIG

(Ereignisdatenprotokollierung) festgelegt wurde, wird durch Drücken auf für mehr als 1 Sekunde der Ereignisdatenprotokollierungsmodus aktiviert. In diesem Modus werden die Daten jedes Mal protokolliert, wenn eine Auslösebedingung erfüllt ist.

• Drücken Sie länger als 1 Sekunde auf

, um den Modus für automatische Protokollierung oder für Ereignisdatenprotokollierung zu verlassen.

• Legt einen manuellen Bereich fest und

deaktiviert die automatische Bereichsauswahl. Drücken Sie erneut auf , um durch die verfügbaren Messbereiche zu navigieren.

• Wenn während Temperaturmessungen Celsius-Fahrenheit (°C-°F) oder Fahrenheit-Celsius (°F-°C) als standardmäßige Temperatureinheit

Aktiviert die automatische Bereichsauswahl.

ausgewählt ist, wird durch Drücken auf

die Temperaturmesseinheit zwischen Celsius (°C) und Fahrenheit (°F) umgeschaltet. Weitere Informationen erhalten Sie unter

„Ändern der Temperatureinheit“ auf

Seite 117.

Weitere

Informationen zu:

Seite 81 und

Seite 97

Seite 8 und

Seite 117

22 U1273A/U1273AX Benutzerhandbuch

Tabelle 1-5 Tastenfeldfunktionen (Fortsetzung)

Exit

Dual

Setup

Einleitung 1

Kurzbeschreibung des Multimeter

Legende

Aktive Funktion, wenn die Taste:

weniger als 1 Sekunde gedrückt wird mehr als 1 Sekunde gedrückt wird

Aktiviert das Menü Log Review.

• Drücken Sie erneut auf , um durch

die vorher erfassten Protokollierungsdaten Manuell (VIEW H), Intervall (VIEW A) oder Ereignis (VIEW E) zu navigieren.

Schaltet zwischen normaler und umgeschalteter Messfunktion (Symbol in

orange über der Drehreglerposition – falls

verfügbar) um. Drücken Sie erneut auf

, um zur Standardmessfunktion

zurückzukehren.

• Drücken Sie auf oder , um die

zuerst bzw. zuletzt protokollierten Daten anzuzeigen. Drücken Sie auf oder , um durch die protokollierten Daten zu navigieren.

• Drücken Sie länger als 1 Sekunde auf

, um alle protokollierten Daten für den ausgewählten Protokollierungsmodus zu löschen.

• Drücken Sie länger als 1 Sekunde auf

, um diesen Modus zu beenden.

Weitere

Informationen zu:

Seite 18 und

Seite 102

U1273A/U1273AX Benutzerhandbuch 23

1 Einleitung

Kurzbeschreibung des Multimeter

Bildschirmanzeige

In diesem Kapitel werden die Meldungsanzeigen des Multimeter beschrieben. Eine Liste der verfügbaren Messsymbole und Messbezeichnungen finden Sie auch unter „Maßeinheiten“ auf Seite 28. Eine Anleitung zum analogen Balkendiagramm am unteren Rand der Anzeige finden Sie unter „Analoges

Balkendiagramm“ auf Seite 29.

Allgemeine Meldeanzeigen

Die allgemeinen Meldeanzeigen des Multimeters werden in untenstehender Tabelle beschrieben. Klicken Sie auf die entsprechende Seite „Weitere Informationen“, um weitere Informationen zu den einzelnen Meldeanzeigen zu erhalten.

Abbildung 1-14 Beispiel für Bildschirmanzeige (Einzelanzeige)

Abbildung 1-15 Beispiel für Bildschirmanzeige (Kombinationsanzeige)

24 U1273A/U1273AX Benutzerhandbuch

Kurzbeschreibung des Multimeter

Tabelle 1-6 Allgemeine Meldeanzeigen

Einleitung 1

Legende Beschreibung

Fernsteuerung aktiviert Seite 11

Anzeige von Vorspannung und Kriechstrom für Smart Ω -Messungen

Datenprotokollierung wird ausgeführt Seite 97

Skalierungstransfer aktiviert Seite 90

Ansichtsmodus zum Prüfen zuvor protokollierter Daten

Sekundärmessungsanzeige -

AC-, DC- und AC+DC-Anzeige für Sekundäranzeige

Ablaufzeit für Peak- und Recording-Modus

Tiefpassfilter für Wechselspannungsmessung aktiviert Filter für Gleichspannungsmessung aktiviert

Weitere

Informationen zu:

Seite 57

Seite 102

Seite 46, Seite 49

und Seite 81

Seite 94 und

Seite 97

Seite 37

Seite 42

Symbol für gefährliche Spannung für Spannungsmessungen ≥30 V oder Überspannung

Triggerhalten aktiviert

Autom. Halten aktiviert

Peak-Halten (Höchstwert) aktiviert

Peak-Halten (Minimumwert) aktiviert

Seite 9

Seite 96

Seite 94

U1273A/U1273AX Benutzerhandbuch 25

1 Einleitung

Kurzbeschreibung des Multimeter

Tabelle 1-6 Allgemeine Meldeanzeigen (Fortsetzung)

Legende Beschreibung

Höchster Messwert wird auf Primäranzeige angezeigt

Niedrigster Messwert wird auf Primäranzeige angezeigt

Durchschnittsmesswert wird auf Primäranzeige angezeigt

Aktueller Messwert wird auf Primäranzeige angezeigt

Relativ (Null) aktiviert Seite 88

Relativer Wert, wenn NULL aktiviert ist Seite 88

Akustischer Durchgangstest ausgewählt Seite 54

Anzeige von normalerweise offenem Durchgang

Anzeige von normalerweise geschlossenem Durchgang

Weitere

Informationen zu:

Seite 92

Seite 54

Thermoelement des Typs J ausgewählt

Seite 69

Thermoelement des Typs K ausgewählt

Temperaturmessung ohne Umgebungsausgleich ausgewählt

4-20 mA %-Skala-Modus ausgewählt

0-20 mA %-Skala-Modus ausgewählt

DC (Gleichstrom)

Seite 71

Seite 78

Seite 39 und

Seite 72

26 U1273A/U1273AX Benutzerhandbuch

Kurzbeschreibung des Multimeter

Tabelle 1-6 Allgemeine Meldeanzeigen (Fortsetzung)

Einleitung 1

Legende Beschreibung

AC (Wechselstrom)

AC+DC Seite 43

• Kondensator wird aufgeladen

(während Kapazitätsmessung)

• Positive Kante für Messungen der Impulsbreite (ms) und des Arbeitszyklus (%)

• Kondensator wird entladen (während Kapazitätsmessung)

• Negative Kante für Messungen der Impulsbreite (ms) und Arbeitszyklus (%)

Primärmessanzeige -

Akkuladezustandsanzeige Seite 3

APO (autom. Ausschaltung) aktiviert Seite 6

Weitere

Informationen zu:

Seite 35 und

Seite 72

Seite 66 und

Seite 81

Ton a kt iv i er t -

Analoges Balkendiagramm Seite 29

Automatische Bereichsauswahl oder automatische Diode ausgewählt

Diodentest ausgewählt Seite 60

Smooth-Modus aktiviert

Überlast (der Messwert überschreitet den Anzeigebereich)

Seite 8

Seite 13 und

Seite 128

U1273A/U1273AX Benutzerhandbuch 27

1 Einleitung

Kurzbeschreibung des Multimeter

Maßeinheiten

Die für jede Messfunktion im Multimeter verfügbaren Symbole und Kennzeichnungen werden in Tabelle 1-7 beschrieben. Die im Folgenden aufgelisteten Einheiten betreffen Messungen, die in der Primär- und Sekundäranzeige des Multimeters angezeigt werden.

Tabelle 1-7 Maßeinheitenanzeige

Symbol/ Kennzeichnung

M Mega 1E+06 (1000000)

k Kilo 1E+03 (1000)

n Nano 1E–09 (0,000000001)

μ Micro 1E–06 (0,000001)

m Milli 1E–03 (0,001)

dBm Dezibeleinheit relativ zu 1 mW

dBV Dezibeleinheit relativ zu 1 V

mV, V Spannung, Maßeinheiten für Spannungsmessungen

A, mA, μA Ampere, Maßeinheiten für Stromstärkemessungen

nF, μF, mF Farad, Maßeinheiten für die Kapazitätsmessung

Ω, kΩ, MΩ Ohm, Maßeinheiten für Widerstandsmessungen

MHz, kHz, Hz Hertz, Maßeinheiten für Frequenzmessungen

ms Millisekunden für Impulsbreitemessungen

% Prozentsatz für Arbeitszyklusmessungen

°C Grad Celsius, Einheit für Temperaturmessungen

Beschreibung

°F Grad Fahrenheit, Einheit für Temperaturmessungen

Sekunden, Einheit für abgelaufene Zeit im Peak- oder Recording-Modus

28 U1273A/U1273AX Benutzerhandbuch

Einleitung 1

Kurzbeschreibung des Multimeter

Analoges Balkendiagramm

Das analoge Balkendiagramm emuliert die Nadel auf einem analogen Multimeter, ohne die Überschwingweite anzuzeigen. Wenn Sie Peak- oder Null-Anpassungen messen und sich schnell ändernde Eingangsignale beobachten, bietet das Balkendiagramm eine nützliche Anzeige, da sie eine schnellere Aktualisierungsrate reagierende Anwendungen anzusprechen.

Für die Messung von Frequenz, Arbeitszyklus, Impulsbreite, 4-20 mA %-Skala, 0-20 mA %-Skala, dBm, dBV und Temperatur stellt das Balkendiagramm nicht den Hauptanzeigewert dar.

Wenn beispielsweise Frequenz, Arbeitszyklus oder Impulsbreite während einer Spannungs- oder Stromstärkemessung auf der Primäranzeige angezeigt wird, dann stellt das Balkendiagramm den Spannungs- oder Stromstärkewert dar (nicht den Frequenz-, Arbeitszyklus- oder Impulsbreitenwert). Oder wenn zum Beispiel 4-20 mA %-Skala oder 0-20 mA %-Skala auf der Primäranzeige angezeigt wird, dann stellt das Balkendiagramm den Stromstärkewert dar und nicht den Prozentwert.

[1]

besitzt, um schneller auf schnell

Die Zeichen “+” und “–” zeigen an, ob der gemessene oder berechnete Wert positiv oder negativ ist. Jedes Segment stellt abhängig von dem auf der Balkendiagrammanzeige für den Spitzenwert angezeigten Bereich 1000 oder 500 Zahlen dar.

Tabelle 1-8 Analoge Balkendiagrammanzeige

Bereich Zähler/

Segmente

500 , ,

1000 , , ,

[1] Die Messrate des analogen Balkendiagramms beträgt ungefähr

50-mal/Sekunde für DC-Spannungs-, Stromstärke-, und Widerstandsmessungen.

Verwendung für Funktion

U1273A/U1273AX Benutzerhandbuch 29

1 Einleitung

Kurzbeschreibung des Multimeter

Ein instabiles Diagramm und eine uneinheitliche Primäranzeige bei der Messung einer DC-Spannung weist normalerweise darauf hin, dass im Schaltkreis AC-Spannungen vorhanden sind.

Eingangsanschlüsse

Die Verbindungsanschlüsse für die verschiedenen Messfunktionen des Multimeters sind in folgender Tabelle beschrieben: Beachten Sie die Position des Drehreglers am Multimeter, bevor Sie die Testleitungen an die Verbindungsanschlüsse anschließen.

Abbildung 1-16 Anschlüsse

30 U1273A/U1273AX Benutzerhandbuch

Tabelle 1-9 Anschlüsse für verschiedene Messfunktionen

LOW

Smart

Auto

Drehreglerposition Eingangsanschlüsse Überspannungsschutz

Einleitung 1

Kurzbeschreibung des Multimeter

1000 VRMS

1000 V

RMS für Kurzschluss < 0,3 A

11 A/1000 V, flinke Sicherung

440 mA/1000 V, flinke Sicherung

U1273A/U1273AX Benutzerhandbuch 31

1 Einleitung

WARNUNG

Reinigen des Multimeter

Achten Sie darauf, dass keine Feuchtigkeit in das Multimeter eindringt, um Stromschlägen und Schäden am Gerät zu vermeiden.

Schmutz oder Feuchtigkeit in den Anschlüssen kann die Messwerte verzerren. Führen Sie zum Reinigen des Multimeter folgende Schritte aus.

1 Schalten Sie das Multimeter aus und entfernen Sie die

Testleitungen.

2 Drehen Sie das Multimeter um, und schütteln Sie den

Schmutz heraus, der sich eventuell in den Anschlüssen angesammelt hat.

Wischen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab – verwenden Sie keine Scheueroder Lösungsmittel. Reinigen Sie die Kontakte jedes Anschlusses mit einem sauberen, alkoholgetränkten Wattetupfer.

32 U1273A/U1273AX Benutzerhandbuch

U1273A/U1273AX Digitale Handmultimeter Benutzerhandbuch

2 Vornehmen von Messungen

Scheitelfaktor 34 Messen der AC-Spannung 35

Verwenden der LPF-Funktion (Tiefpassfilterfunktion) 37

Messen der DC-Spannung 39

Verwenden der Filterfunktion für Gleichspannungsmessungen 42

Messen von AC- und DC-Signalen 43

Verwenden der Tiefpassfilterfunktion (LPF) für die Gleich- und

Wechselspannungsmessung 45 Verwenden von Z Widerstandsmessung 51

Messen der Leitfähigkeit 53 Durchgangstest 54 Verwenden von Smart Ω für Widerstandsmessungen 57 Tes te n v on Di od en 60 Verwenden der automatischen Diodenfunktion für Diodentests 64 Messen der Kapazität 66 Messen der Temperatur 68 Messen von AC- oder DC-Stromstärke 72

%-Skala von 4-20 mA oder 0-20 mA 78 Frequenzmessung 81

Messen der Impulsbreite 84

Messen des Arbeitszyklus 85

für Spannungsmessungen 49

LOW

In den folgenden Abschnitten wird beschrieben, wie Sie Messungen mit dem Multimeter vornehmen.

Agilent Technologies

2 Vornehmen von Messungen

Crest factor

Peak value

True RMS value

-------------------------------------------=

Scheitelfaktor

Der Scheitelfaktor kann mithilfe dieser Formel bestimmt werden:

In „Erfassen von Scheitelwerten (Peak)“ auf Seite 94 finden Sie Informationen zum Abrufen der Scheitelwerte.

Der Scheitelfaktor kann bei voller Skala bei bis zu 3,0 liegen, außer für den Bereich 1000 V, wo er bei voller Skala bei 1,5 liegt:

Gleichspannungsbereich Scheitelfaktor Maximale Eingangsspannung

30 mV 3 +/– 90 mV

300 mV 3 +/– 900 mV

Scheitel

)

3 V 3 +/– 9 V

30 V 3 +/– 90 V

300 V 3 +/– 900 V

1000 V 1.5 +/– 1500 V

34 U1273A/U1273AX Benutzerhandbuch

Messen der AC-Spannung

HINWEIS

Richten Sie das Multimeter wie in Abbildung 2-2 dargestellt ein, um AC-Spannung zu messen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-1 Drehreglerpositionen für AC-Spannungsmessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

Vornehmen von Messungen 2

Messen der AC-Spannung

AC V AC V mit LPF

AC mV AC mV mit LPF

Wechselt zwischen

DC V

DC mV

• AC V,

• AC+DC V oder

• DC V

Wechselt zwischen

• AC mV

• AC+DC mV oder

• DC mV

Mit diesem Multimeter gemessene AC-Spannungsmessungen werden als True-RMS-Werte (Effektivwerte) zurückgegeben. Diese Messwerte sind präzise für sinusförmige Wellen und andere Wellenformen ohne DC-Offset wie Rechteck-, Dreieck- oder Treppensignale.

Abbildung 2-1 AC-Spannungsanzeige

U1273A/U1273AX Benutzerhandbuch 35

2 Vornehmen von Messungen

HINWEIS

Exit

Dual

Messen der AC-Spannung

• Weitere Informationen zum Messen von AC-Spannungssignalen mit

DC-Offset finden Sie im Abschnitt „Messen von AC- und DC-Signalen“ dieses Handbuchs.

• Drücken Sie auf , um zwischen den verfügbaren

Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, ab Seite 157.

• Drücken Sie auf , um die Frequenz der AC-Spannungsquelle zu

messen. Weitere Informationen finden Sie unter

„Frequenzmessung“ auf Seite 81.

36 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Messen der AC-Spannung

Abbildung 2-2 Messen der AC-Spannung

Verwenden der LPF-Funktion (Tiefpassfilterfunktion)

U1273A/U1273AX Benutzerhandbuch 37

Das Multimeter ist mit einem AC-Tiefpassfilter ausgestattet, um beim Messen der AC-Spannung oder -Frequenz das unerwünschte elektrische Rauschen zu verringern.

2 Vornehmen von Messungen

WARNUNG

Messen der AC-Spannung

Tabelle 2-2 Drehreglerpositionen für AC-Spannungsmessungen mit LPF

Legende Standardfunktion Funktion, wenn gedrückt wird

AC V AC V mit LPF

AC mV AC mV mit LPF

Richten Sie das Multimeter wie in Abbildung 2-2 dargestellt ein, um AC-Spannung zu messen. Drücken Sie auf , um die LPF-Option zu aktivieren. Das Multimeter misst weiter im ausgewählten AC-Modus, jedoch wird das Signal jetzt durch einen Filter geleitet, der unerwünschte Spannungen über 1 kHz blockiert. Testen Sie die Testpunkte und lesen Sie die Anzeige.

38 U1273A/U1273AX Benutzerhandbuch

Abbildung 2-3 AC-Spannung mit LPF-Anzeige

• Um einen elektrischen Schlag oder andere Verletzungen zu

vermeiden, verwenden Sie die Tiefpassfilteroption NICHT, um das Vorhandensein gefährlicher Wechselspannungen zu überprüfen. Wechselspannungswerte, die höher als die auf der Anzeige sind, können bei Aktivierung des Tiefpassfilters vorhanden sein.

• Führen Sie zuerst eine Wechselspannungsmessung OHNE Filter

durch, um eventuell vorhandene gefährliche Spannungen zu erkennen. Aktivieren Sie dann die Filterfunktion, falls dies für die Messungsstabilität und Ansprechgeschwindigkeit erforderlich ist.

Der Tiefpassfilter kann die Messleistung an Verbundsinuskurven verbessern, die typischerweise von Umrichtern und Motorantrieben mit variabler Frequenz erzeugt werden.

Messen der DC-Spannung

HINWEIS

Richten Sie das Multimeter wie in Abbildung 2-5 dargestellt ein, um DC-Spannung zu messen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-3 Drehreglerpositionen für DC-Spannungsmessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

DC V

DC mV

Vornehmen von Messungen 2

Messen der DC-Spannung

Wechselt zwischen

• AC V,

• AC+DC V oder

• DC V

Wechselt zwischen

• AC mV,

• AC+DC mV oder

• DC mV

Dieses Multimeter zeigt sowohl DC-Spannungswerte als auch deren Polarität an. Negative DC-Spannungen werden mit einem Minuszeichen auf der linken Seite angezeigt.

Abbildung 2-4 DC-Spannungsanzeige

U1273A/U1273AX Benutzerhandbuch 39

2 Vornehmen von Messungen

HINWEIS

VORSICHT

Exit

Dual

Messen der DC-Spannung

• Bei der Firmware bis Version 1.64 ist die Filterfunktion standardmäßig

deaktiviert. Kunden wird empfohlen, ihre Produkte auf die neueste Firmware-Version zu aktualisieren, um in den Genuss der neuesten Sicherheitsfunktionen und Messungsverbesserungen zu kommen.

• Drücken Sie auf , um zwischen den verfügbaren

Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, ab Seite 157.

• Drücken Sie auf , um die Frequenz der AC-Spannungsquelle zu

messen. Weitere Informationen finden Sie unter

„Frequenzmessung“ auf Seite 81.

• Informationen zum Messen von Wechselspannungssignalen mit einem

Gleichspannungsoffset finden Sie unter „Messen von AC- und

DC-Signalen“ auf Seite 43.

• Vergewissern Sie sich beim Messen der Gleichspannung in einem

gemischten Signal im Gleichspannungsmessmodus, dass der Filter aktiviert ist (siehe „Aktivieren des Filters“ auf Seite 130).

• Um einen elektrischen Schlag oder andere Verletzungen zu vermeiden,

aktivieren Sie den Filter (LPF), um das Vorhandensein gefährlicher Gleichspannungen zu überprüfen. Angezeigte Gleichspannungswerte können durch hochfrequente Wechselstromkomponenten beeinflusst werden und müssen zum Sicherstellen einer präzisen Ablesung gefiltert werden.

40 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Messen der DC-Spannung

Abbildung 2-5 Messen der DC-Spannung

U1273A/U1273AX Benutzerhandbuch 41

2 Vornehmen von Messungen

WARNUNG

Messen der DC-Spannung

Verwenden der Filterfunktion für Gleichspannungsmessungen

Aktivieren Sie die Filterfunktion, wenn Sie die Gleichspannung und/oder den Gleichstrom in einem gemischten Signal (Wechsel- und Gleichstromkomponenten) im Gleichspannungsmessmodus messen. In „Aktivieren des

Filters“ auf Seite 130 erhalten Sie weitere Informationen.

Die Filterfunktion blockiert und dämpft Wechselstromsignale, damit Sie die Gleichstrommessung in einem gemischten Signal besser ablesen können. Beispiel: Einen Gleichstromoffset mit einem vorhandenen Wechselspannungssignal (z. B. auf einen Bereich von 3 V angewendeter Wechselstrom mit 100 V/220 V).

Das Symbol wird angezeigt, wenn der Filter in der Einrichtung des Multimeters aktiviert ist.

42 U1273A/U1273AX Benutzerhandbuch

Abbildung 2-6 Filter für Gleichspannungsmessungen

• Um einen elektrischen Schlag oder andere Verletzungen zu

vermeiden, aktivieren Sie den Filter (LPF), um das Vorhandensein gefährlicher Gleichspannungen zu überprüfen. Angezeigte Gleichspannungswerte können durch hochfrequente Wechselstromkomponenten beeinflusst werden und müssen zum Sicherstellen einer präzisen Ablesung gefiltert werden.

• Aktivieren Sie keine der Optionen für eine duale Anzeige, wenn

Sie Messungen zum Überprüfen des Vorhandenseins gefährlicher Gleichspannungen durchführen.

Messen von AC- und DC-Signalen

Das Multimeter kann sowohl AC- als auch DC-Signalkomponenten, Spannung oder Stromstärke, als zwei separate Messwerte oder kombiniert als einen AC+DC-Wert (RMS) anzeigen.

Tabelle 2-4 Drehreglerpositionen für AC+DC-Signalmessungen

Vornehmen von Messungen 2

Messen von AC- und DC-Signalen

Legende Standardfunktion

Funktion, wenn

wird

gedrückt

Wechselt zwischen

DC V

• AC V,

• AC+DC V oder

• DC V

Wechselt zwischen

DC mV

• AC mV,

• AC+DC mV oder

• DC mV

Wechselt zwischen

DC A (oder mA)

• AC A (oder mA),

• AC+DC A (oder mA) oder

• DC A (oder mA)

Wechselt zwischen

DC µA

• AC µA,

• AC+DC µA oder

• DC µA

Richten Sie das Multimeter entsprechend der gewünschten Messung ein (Spannungs- oder Stromstärkenmessung). Drücken Sie zweimal auf die Taste , um die Messfunktion auf die AC+DC-Option einzustellen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

U1273A/U1273AX Benutzerhandbuch 43

2 Vornehmen von Messungen

HINWEIS

Exit

Dual

Messen von AC- und DC-Signalen

Abbildung 2-7 AC+DC-Spannungsanzeige

Abbildung 2-8 AC+DC-Stromstärkenanzeige

• Messen Sie bei der Messung des DC-Offset einer AC-Spannung zuerst die

AC-Spannung, um genauere Werte zu erhalten. Notieren Sie den AC-Spannungsbereich und wählen Sie anschließend einen DC-Spannungsbereich, der höher oder gleich dem AC-Bereich ist. Diese Methode verbessert die Genauigkeit der DC-Messung, da sichergestellt wird, dass die Eingangsschutzschaltkreise nicht aktiviert sind.

• Drücken Sie auf , um zwischen den verfügbaren

Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, ab Seite 157.

• Drücken Sie auf , um die Frequenz der AC+DC-Spannungsquelle zu

messen. Weitere Informationen finden Sie unter „Frequenzmessung“ auf Seite 81.

44 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Messen von AC- und DC-Signalen

Verwenden der Tiefpassfilterfunktion (LPF) für die Gleichund Wechselspannungsmessung

Das Multimeter ist mit einem Tiefpassfilter für Wechselspannung ausgestattet, um beim Messen eines gemischten Signals das unerwünschte elektrische Rauschen zu verringern.

Aktivieren Sie den LPF (Informationen finden Sie in

„Aktivieren des Filters“ auf Seite 130).

Drehen Sie den Drehregler auf / .

Drücken Sie auf , um die Funktion für den Tiefpassfilter zu aktivieren ( ). Das Multimeter misst weiter im ausgewählten Wechsel- und Gleichspannungsmodus, jedoch wird das Signal jetzt durch einen Filter geleitet, der unerwünschte Spannungen über 1 kHz blockiert.

Abbildung 2-9 Tiefpassfilterfunktion (LPF) für die Gleich- und Wechsel-

spannungsmessung

U1273A/U1273AX Benutzerhandbuch 45

2 Vornehmen von Messungen

Exit

Dual

HINWEIS

Durchführen von dB-Messungen

Das Multimeter kann Spannung als dB-Wert anzeigen, und zwar entweder relativ zu 1 Milliwatt (dBm) oder zu einer Referenzspannung von 1 Volt (dBV).

Anzeigen von dB-Werten

Um das Multimeter zur Anzeige von Spannungswerten in dBm einzustellen, richten Sie das Multimeter zunächst wie in

Abbildung 2-2 oder Abbildung 2-5 dargestellt zum Messen von

Spannung ein. Testen Sie die Testpunkte und lesen Sie die Anzeige. Drücken Sie anschließend auf , bis die Spannungsmessungen als dBm-Wert angezeigt werden.

Tabelle 2-5 Drehreglerpositionen für dBm-Messungen

Legende Standardfunktion Funktion, wenn gedrückt wird

AC V AC V mit LPF

AC mV AC mV mit LPF

Wechselt zwischen

DC V

• AC V,

• AC+DC V oder

• DC V

Wechselt zwischen

DC mV

• AC mV,

• AC+DC mV oder

• DC mV

Eine dBm-Messung muss eine Referenzimpedanz (Widerstand) verwenden, um einen dB-Wert basierend auf 1 Milliwatt zu berechnen. Die Referenzimpedanz ist standardmäßig auf 50 Ω eingestellt. Informationen zum Einstellen eines anderen Referenzwerts finden Sie unter „Ändern der

dBm-Referenzimpedanz“ auf Seite 115.

46 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Exit

Dual

HINWEIS

Exit

Dual

Durchführen von dB-Messungen

Abbildung 2-10 dBm-Anzeige

Drücken Sie länger als 1 Sekunde auf , um die dBm-Funktion zu beenden.

Anzeigen von dBV-Werten

Zum Einstellen des Multimeters zur Anzeige von Spannungswerten in dBV ändern Sie zunächst die dB-Anzeige (Decibel) im Einrichtungsmenü von dBm in dBV. Weitere Informationen finden Sie unter „Ändern der Dezibelanzeige“ auf Seite 115.

Diese Änderung kann nicht rückgängig gemacht werden. Zum Einstellen des Multimeters zur erneuten Anzeige von Spannungswerten in dBm ändern Sie die dB-Anzeige im Setup-Menü von dBV zurück in dBm.

Richten Sie als nächstes das Multimeter wie in Abbildung 2-2 oder Abbildung 2-5 dargestellt ein, um Spannung zu messen. Testen Sie die Testpunkte und lesen Sie die Anzeige. Drücken Sie anschließend auf , bis die Spannungsmessungen als dBV-Wert angezeigt werden.

U1273A/U1273AX Benutzerhandbuch 47

2 Vornehmen von Messungen

HINWEIS

Exit

Dual

Durchführen von dB-Messungen

Tabelle 2-6 Drehreglerpositionen für dBV-Messungen

Legende Standardfunktion Funktion, wenn gedrückt wird

AC V AC V mit LPF

AC mV AC mV mit LPF

Wechselt zwischen

DC V

• AC V,

• AC+DC V oder

• DC V

Wechselt zwischen

DC mV

• AC mV,

• AC+DC mV oder

• DC mV

Eine dBV-Messung verwendet eine 1 V-Referenzspannung, um die aktuelle Messung mit einem gespeicherten Relativwert zu vergleichen. Der Unterschied zwischen den beiden AC-Signalen wird als dBV-Wert angezeigt. Die Referenzimpedanzeinstellung ist nicht Teil einer dBV-Messung.

Abbildung 2-11 dBV-Anzeige

Drücken Sie länger als 1 Sekunde auf , um die dBV-Funktion zu verlassen.

48 U1273A/U1273AX Benutzerhandbuch

Verwenden von Z

VORSICHT

LOW

HINWEIS

Exit

Dual

Vornehmen von Messungen 2

für Spannungsmessungen

LOW

Verwenden von Z

für Spannungsmessungen

LOW

Verwenden Sie die Z

-Funktion nicht, um Spannungen in

LOW

Schaltkreisen zu messen, die durch die niedrige Impedanz (≈2 kΩ) dieser Funktion beschädigt werden könnten.

Die Z

-Funktion des Multimeters sorgt für eine niedrige

LOW

Impedanz in den Leitungen, um eine genaue Messung zu erhalten.

Tabelle 2-7 Drehreglerpositionen für Z

Legende Standardfunktion Funktion, wenn gedrückt wird

(AC/DC) V -

LOW

Um das Multimeters zur Durchführung einer Z

-Spannungsmessung (geringe Eingangsimpedanz)

LOW

einzurichten, müssen Sie das Multimeter zunächst wie in

Abbildung 2-2 oder Abbildung 2-5 dargestellt, zum Messen von

Spannung einstellen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

-Messungen

LOW

Die AC-Spannungsmessung wird in der Primäranzeige, die DC-Spannungsmessung in der Sekundäranzeige angezeigt. Drücken Sie zum Austauschen der AC- und DC-Spannungsmessungsanzeige auf der Primär- und Sekundäranzeige auf .

Nutzen Sie die Z

-Funktion (niedrige Eingangsimpedanz), um Streu-

LOW

oder induzierte Spannungen aus der Messung zu entfernen.

Streuspannungen sind in Schaltkreisen vorhandene Spannungen, die nicht energetisiert werden dürfen. Streuspannungen können durch kapazitive Kopplung zwischen den stromführenden Leitungen und den angrenzenden freien Leitungen verursacht werden. Die Z

-Funktion kann Streuspannungen

LOW

durch Ableiten der Kopplungsspannung aus Ihren Messungen entfernen. Nutzen Sie die Z

-Funktion, um das Auftreten falscher Messwerte in

LOW

Bereichen, wo Streuspannungen zu erwarten sind, zu reduzieren.

U1273A/U1273AX Benutzerhandbuch 49

2 Vornehmen von Messungen

HINWEIS

Verwenden von Z

für Spannungsmessungen

LOW

Abbildung 2-12 Z

Während Z

LOW

-Anzeige

LOW

-Messungen ist die automatische Bereichsauswahl deaktiviert und der Bereich des Multimeters im manuellen Bereichsauswahlmodus auf 1000 Volt gesetzt. Das analoge Balkendiagramm steht für den kombinierten AC+DC-Spannungswert.

Verwenden Sie Z

, um den Zustand eines Akkus/einer Batterie

LOW

zu testen.

Mit der DC-Spannungsmessfunktion können Sie den Spannungslevel eines Akkus/einer Batterie ablesen. Mit der Z

-Funktion können Sie zusätzlich noch den Zustand eines

LOW

Akkus/einer Batterie testen.

Wenn Sie feststellen, dass die gemessene Akku-/Batteriespannung, die in der Z bedeutet dies, dass die Kapazität des im Test befindlichen Akkus/der Batterie nicht ausreicht, um normale Funktionen auszuführen. Mit diesem einfachen und schnellen Test können Sie feststellen, ob eine Batterie genug Spannung aufweist, um normale Funktionen auszuführen.

Eine längere Verwendung der Z getesteten Batterie.

-Funktion angezeigt wird, graduell abnimmt,

LOW

-Funktion verbraucht die Kapazität der

LOW

50 U1273A/U1273AX Benutzerhandbuch

Widerstandsmessung

Smart

VORSICHT

HINWEIS

Vornehmen von Messungen 2

Widerstandsmessung

Richten Sie das Multimeter wie in Abbildung 2-14 dargestellt ein, um Widerstandsmessungen durchzuführen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-8 Drehreglerpositionen für Widerstandmessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

Wechselt zwischen

Widerstandsmessung (Ω)

• Durchgangstest ( ),

• Smart Ω-Messung oder

• Widerstandsmessung (Ω)

Um eventuelle Schäden am Multimeter oder am zu testenden Gerät zu vermeiden, unterbrechen Sie den Schaltkreisstrom und entladen Sie alle Kondensatoren, bevor Sie den Widerstand messen.

U1273A/U1273AX Benutzerhandbuch 51

Widerstand (Gegensatz zu Stromfluss) wird gemessen, indem ein schwacher Strom durch die Testleitungen zum getesteten Schaltkreis geschickt wird. Da dieser Strom durch alle möglichen Pfade zwischen den Leitungen fließt, entspricht der Widerstandsmesswert dem Gesamtwiderstand aller Pfade zwischen den Leitungen. Der Widerstand wird in Ohm (Ω) angegeben.

Abbildung 2-13 Widerstandsanzeige

2 Vornehmen von Messungen

Smart

Smart Ω

Widerstandsmessung

Abbildung 2-14 Widerstandsmessung

52 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

HINWEIS

Widerstandsmessung

Beachten Sie folgenden Punkte, wenn Sie den Widerstand messen.

• Die Testleitungen erhöhen die Widerstandsmessungen mit einem

Fehlerwert von 0,1 Ω bis 0,2 Ω. Halten Sie die Testspitzen aneinander und lesen Sie den Widerstand der Leitungen ab, um die Leitungen zu prüfen. Um den Leitungswiderstand aus der Messung zu entfernen, halten Sie die Testleitungsspitzen aneinander und drücken Sie auf

. Nun wird der Widerstand an den Spitzen von allen zukünftigen

Anzeigewerten abgezogen.

• Da der Teststrom des Multimeters durch alle möglichen Pfade

zwischen den Testspitzen fließt, unterscheidet sich der Messwert eines Widerstands in einem Schaltkreis oft vom Nennwert des Widerstands.

• Die Widerstandsfunktion kann genug Spannung erzeugen, um

Siliziumdioden- oder Transistorsperrschichten in Vorwärtsrichtung vorzuspannen, damit diese leiten. Wenn dies vermutet wird, drücken Sie auf , um einen schwächeren Strom im nächsthöheren Bereich anzuwenden.

Messen der Leitfähigkeit

Die Konduktanz (oder elektrischer Leitwert) ist das Gegenteil des Widerstands. Hohe elektrische Leitwerte entsprechen niedrigen Widerstandswerten. Die Einheit des elektrischen Leitwerts ist Siemens (S). Der 300 nS-Bereich misst den Leitwert in nano-Siemens (1 nS = 0,000000001 Siemens). Da kleine Leitwerte extrem hohen Widerstandswerten entsprechen, können Sie mit dem nS-Bereich mühelos den Widerstand von Komponenten bis zu 100 GΩ (0,01 nS-Auflösung) berechnen und festlegen.

Richten Sie das Multimeter wie in Abbildung 2-14 dargestellt zum Messen der Leitfähigkeit ein. Drücken Sie auf , bis die Leitwertmessung ausgewählt ist (Einheit nS wird angezeigt). Testen Sie die Testpunkte und lesen Sie die Anzeige.

Hohe Widerstandswerte sind anfällig für elektrisches Rauschen. Mit der Durchschnittsfunktion können Sie die meisten Messwerte mit Rauschen glätten. Siehe „Erfassen von

Maximum- und Minimum-Werten (MaxMin)“ auf Seite 92.

U1273A/U1273AX Benutzerhandbuch 53

2 Vornehmen von Messungen

Smart

VORSICHT

HINWEIS

Durchgangstest

Richten Sie das Multimeter wie in Abbildung 2-16 dargestellt ein, um den Durchgang zu überprüfen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-9 Drehreglerpositionen für Durchgangstests

Legende Standardfunktion Funktion, wenn gedrückt wird

Wechselt zwischen

Widerstandsmessung (Ω)

Um eventuelle Schäden am Multimeter oder am zu testenden Gerät zu vermeiden, unterbrechen Sie den Schaltkreisstrom und entladen Sie alle Hochspannungskondensatoren, bevor Sie den Durchgang testen.

• Durchgangstest ( ),

• Smart Ω-Messung oder

• Widerstandsmessung (Ω)

54 U1273A/U1273AX Benutzerhandbuch

Durchgang bedeutet das Vorhandenseins eines vollständigen Pfades für den Stromfluss. Beim Durchgangstest wird ein Warnton unterstützt, der solange ausgegeben wird, wie ein Stromkreis vollständig ist, wenn der Schließer ausgewählt ist (oder unterbrochen ist, wenn der Öffner ausgewählt ist). Die akustische Warnung ermöglicht es Ihnen, einen schnellen Durchgangstest durchzuführen, ohne dass Sie auf die Anzeige sehen müssen.

Beim Durchgang bedeutet ein Kurzschluss, dass ein gemessener Wert niedriger ist, als die in Tabelle 2-10 angegebenen Widerstandsschwellenwerte.

Tabelle 2-10 Widerstandsschwellenwerte

Messbereich Schwellenwertwiderstand

30.000 Ω <25 ± 10 Ω

300,00 Ω <25 ±10 Ω

3,0000 kΩ <250 ±100 Ω

30,000 kΩ <2.5 ± 1 kΩ

Vornehmen von Messungen 2

Exit

Dual

Drücken Sie auf , um die Durchgangstestfunktion zu aktivieren.

Drücken Sie auf , um zwischen dem normalerweise offenen Status (Schließer) und dem normalerweise geschlossenen Zustand (Öffner) zu wechseln.

Exit

Dual

Schaltkreis geschlossen.„Short” entdeckt, Warntöne

„Open” entdeckt, WarntöneSchaltkreis offen.

Erfassung starten

Durchgangstest

Tabelle 2-10 Widerstandsschwellenwerte (Fortsetzung)

Messbereich Schwellenwertwiderstand

300,00 kΩ <25 ± 10 kΩ

3,0000 MΩ <120 ± 60 kΩ

30,000 MΩ <120 ± 60 kΩ

300.00 MΩ <120 ± 60 kΩ

Der Signalton zeigt den Durchgang an. Drücken Sie auf , um zwischen Schließer( )- und Öffner ( )-Kontakten umzuschalten.

• Schließer: Schaltkreis ist normalerweise geöffnet, bei Erkennen

eines Kurzschlusses wird der Signalton ausgegeben.

•Öffner: Schaltkreis ist normalerweise geschlossen, bei

Erkennen einer Öffnung wird der Signalton ausgegeben.

Abbildung 2-15 Durchgangsoperation

U1273A/U1273AX Benutzerhandbuch 55

2 Vornehmen von Messungen

HINWEIS

Smart

(closed)

OFF

(open)

Smart Ω

Durchgangstest

• Die Durchgangsfunktion erfasst selbst periodische Kurzschlüsse und

Öffnungen, die nur 1ms lang dauern. Bei einem kurzen Schließen oder Öffnen ertönt ein kurzer Ton.

• In der Einrichtung des Multimeters können Sie das akustische

Warnsignal aktivieren und deaktivieren. Weitere Informationen zur akustischen Warnsignaloption finden Sie unter „Ändern der

Warntonfrequenz“ auf Seite 120.

Abbildung 2-16 Durchgangstest

56 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Smart

HINWEIS

Exit

Dual

HINWEIS

Verwenden von Smart Ω für Widerstandsmessungen

Zum Verwenden der Smart Ω-Funktion stellen Sie das Multimeter wie in Abbildung 2-17 dargestellt zur Prüfung von Widerstand ein. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-11 Drehreglerpositionen für Smart Ω-Messungen

Legende Standardfunktion Funktion, wenn gedrückt wird

Wechselt zwischen

Widerstandsmessung (Ω)

• Smart Ω (Offset-Kompensation) entfernt unerwartete DC-Spannungen

innerhalb des Geräts, am Eingang oder am gemessenen Schaltkreis, die zu Fehlern der Widerstandsmessung führen. Die Vorspannung oder der Kriechstrom wird auf der Sekundäranzeige angezeigt.

• Bei Verwendung der Offset-Kompensationsmethode nimmt das

Multimeter den Unterschied zwischen zwei Widerstandsmessungen, wenn zwei verschiedene Testströme angewendet werden, um festzustellen, ob Offset-Spannungen in der Eingangsschaltung vorhanden sind. Die resultierende angezeigte Messung korrigiert diesen Offset, sodass Sie ein präziseres Widerstandsmessungsergebnis erhalten.

• Durchgangstest ( ),

• Smart Ω-Messung oder

• Widerstandsmessung (Ω)

Die Widerstandsmessung und die Vorspannungsmessung werden in der Primär- bzw. Sekundäranzeige angezeigt.

Drücken Sie auf , um zwischen der Anzeige für Kriechstrom (LEAk) und der Anzeige für Vorspannung (BiAS) zu wechseln.

• Smart Ω gilt nur für die Widerstandsbereiche 30 Ω, 300 Ω, 3 kΩ, 30 kΩ und

300 kΩ. Die maximal korrigierbare Offset-/Vorspannung ist +50 mV/–30 mV für den Bereich 30 Ω und +1,0 V/–0,2 V für die Bereiche 300 Ω, 3 kΩ, 30 kΩ und 300 kΩ.

• Wenn die DC-Spannung am Widerstand über der maximal

korrigierbaren Offset-/Vorspannung liegt, wird OL auf der Sekundäranzeige angezeigt.

U1273A/U1273AX Benutzerhandbuch 57

2 Vornehmen von Messungen

Verwenden von Smart Ω für Widerstandsmessungen

Abbildung 2-17 Anzeige von Smart Ω (mit Vorspannung)

Abbildung 2-18 Anzeige von Smart Ω (mit Kriechstrom)

Verwenden von Smart Ω zum Messen des Widerstands eines Thermoelement-Sensors

Das Messen des Widerstands eines Thermoelement-Temperatursensors kann nützlich sein. Die Thermospannung ist proportional zur Temperatur und der Auswirkung der Widerstandsmessung. Das Verwenden der Smart Ω-Funktion hilft Ihnen dabei, unabhängig von der Temperatur genaue Messwerte zu erhalten.

Verwenden von Smart Ω zum Messen des Kriechstroms

Verwenden Sie die Smart Ω-Funktion, um Kriechstrom oder Gegenstrom für Flächendioden zu messen. Derartige Kriechströme sind vernachlässigbar und werden in μA oder nA gemessen. Anstatt ein Hochpräzisions-Multimeter mit einer Genauigkeit von 1 nA oder 0,1 nA oder ein Präzisions-Shunt zu beziehen, können Sie den Kriechstrom mit der Smart Ω-Funktion mit einem Widerstand von 100 kΩ bis 300 kΩ messen.

58 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Smart

Smart Ω

Verwenden von Smart Ω für Widerstandsmessungen

Abbildung 2-19 Messen des Kriechstroms

U1273A/U1273AX Benutzerhandbuch 59

2 Vornehmen von Messungen

Auto

VORSICHT

HINWEIS

Testen von Dioden

Richten Sie das Multimeter wie in Abbildung 2-22 dargestellt ein, um Dioden zu testen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-12 Drehreglerpositionen für Diodentests

Legende Standardfunktion Funktion, wenn gedrückt wird

Diodentest Automatischer Diodentest

Um eventuelle Schäden am Multimeter oder am zu testenden Gerät zu vermeiden, unterbrechen Sie den Schaltkreisstrom und entladen Sie alle Kondensatoren, bevor Sie die Dioden testen.

• Verwenden Sie den Diodentest, um Dioden, Transistoren, gesteuerte

Silizium-Gleichrichter (SCRs) und andere Halbleitergeräte zu testen. Bei einer guten Diode fließt Strom nur in eine Richtung.

• Bei diesem Test wird ein Strom durch einen Halbleiteranschluss

geschickt, anschließend wird der Spannungsabfall des Anschlusses gemessen. Ein typischer Anschluss fällt 0,3 V bis 0,8 V ab.

• Schließen Sie die rote Testleitung an den positiven Anschluss (Anode)

und die schwarze Messleitung an den negativen Anschluss (Kathode) an. Die Kathode einer Diode ist mit einem Streifen versehen.

60 U1273A/U1273AX Benutzerhandbuch

Abbildung 2-20 Diodenanzeige

Vornehmen von Messungen 2

HINWEIS

Testen von Dioden

• Das Multimeter kann eine Dioden-Durchlassspannung von bis zu

ungefähr 3,1 V anzeigen. Die Durchlassspannung einer üblichen Diode liegt innerhalb des Bereichs von 0,3 V bis 0,8 V. Der Messwert kann jedoch abhängig vom Widerstand anderer Pfade zwischen den Sondenspitzen variieren.

• Wenn der Warnton während des Diodentests aktiviert ist, erklingt der

Warnton kurz bei normalem Anschluss und dauerhaft bei kurzgeschlossenem Anschluss, unter 0,050 V. Siehe „Ändern der

Warntonfrequenz“ auf Seite 120, um den Warnton zu deaktivieren.

Drehen Sie die Sonden um (wie in Abbildung 2-23 gezeigt) und messen Sie die Spannung an der Diode erneut. Bewerten Sie die Diode gemäß den folgenden Richtlinien:

• Eine Diode wird als gut betrachtet, wenn das Multimeter

im Sperrvorspannungsmodus OL anzeigt.

• Eine Diode wird als kurzgeschlossen betrachtet, wenn das

Multimeter ungefähr 0 V im Vorwärtsspannungsmodus und im Sperrvorspannungsmodus anzeigt und das Multimeter kontinuierlich piept.

• Eine Diode wird als offen betrachtet, wenn das Multimeter

im Durchlassvorspannungsmodus und im Sperrvorspannungsmodus OL anzeigt.

U1273A/U1273AX Benutzerhandbuch 61

Abbildung 2-21 Anzeige offener Diode

2 Vornehmen von Messungen

Auto

Testen von Dioden

Auto

Abbildung 2-22 Prüfen einer Vorwärtsspannungsdiode

62 U1273A/U1273AX Benutzerhandbuch

Auto

Vornehmen von Messungen 2

Testen von Dioden

Abbildung 2-23 Prüfen einer Sperrvorspannungsdiode

U1273A/U1273AX Benutzerhandbuch 63

2 Vornehmen von Messungen

Auto

HINWEIS

Verwenden der automatischen Diodenfunktion für Diodentests

Richten Sie das Multimeter wie in Abbildung 2-22 dargestellt ein, um Dioden zu prüfen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-13 Drehreglerpositionen für automatische Diodentests

Legende Standardfunktion Funktion, wenn gedrückt wird

Diodentest Automatischer Diodentest

Die automatische Diodenfunktion hilft Ihnen dabei, die Durchlassvorspannungs- und Sperrspannungsrichtung gleichzeitig zu testen. Sie müssen die Messrichtung nicht ändern, um den Diodenstatus zu identifizieren.

Tabelle 2-14 Spannungsschwellenwerte für autom. Diodenfunktion

Durchlassspannung Sperrspannung Diodenstatus

Primäranzeige Sekundäranzeige Gut Nicht gut

OL oder <0,3 V oder

>0,8 V

–OL oder >–0,3 V oder

<–0,8 V

✘

Innerhalb 0,3 V bis 0,8 V –OL ✔

OL Innerhalb –0,3 V bis –0,8 V ✔

Wenn die automatische Diodenfunktion verwendet wird, wird beim offenen Zustand nicht auf beiden Richtungen mit OL gewarnt.

In der Primäranzeige wird der Wert für die Durchlassspannung angezeigt. Der Wert für die Sperrspannung wird in der Sekundäranzeige angezeigt.

• GOOD wird kurz (mit einem einzigen Warnton) auf der

Sekundäranzeige angezeigt, wenn die Diode in gutem Zustand ist.

• NGOOD wird kurz angezeigt (mit zwei Warntönen), wenn die

Diode die Schwellenwerte übersteigt.

64 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Verwenden der automatischen Diodenfunktion für Diodentests

Abbildung 2-24 Anzeige für Automatische Diode (Status „GOOD”)

Abbildung 2-25 Anzeige für Automatische Diode (Status „NGOOD”)

U1273A/U1273AX Benutzerhandbuch 65

2 Vornehmen von Messungen

VORSICHT

HINWEIS

Messen der Kapazität

Richten Sie das Multimeter wie in Abbildung 2-27 dargestellt ein, um Kapazitätsmessungen durchzuführen. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-15 Drehreglerposition für Kapazitätsmessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

Kapazitätsmessung Temperaturmessung

Um eventuelle Schäden am Multimeter oder am zu testenden Gerät zu vermeiden, unterbrechen Sie den Schaltkreisstrom und entladen Sie alle Hochspannungskondensatoren, bevor Sie die Kapazität messen. Benutzen Sie die DC-Spannungsfunktion, um zu bestätigen, dass der Kondensator vollständig entladen ist.

• Das Multimeter misst die Kapazität, indem es den Kondensator mit

einer bekannten Stromstärke über einen bekannten Zeitraum auflädt. Es wird die sich ergebende Spannung gemessen und anschließend die Kapazität berechnet.

• wird in der Anzeige unten links eingeblendet, wenn der Kondensator

aufgeladen wird. wird angezeigt, wenn der Kondensator entladen wird.

66 U1273A/U1273AX Benutzerhandbuch

Abbildung 2-26 Kapazitätsanzeige

Um die Messgenauigkeit von Kondensatoren mit kleinen Werten zu verbessern, drücken Sie bei offenen Testleitungen auf , um die Restkapazität des Multimeters und der Leitungen zu subtrahieren.

Vornehmen von Messungen 2

HINWEIS

Messen der Kapazität

Zum Messen von Kapazitäten über 1000 μF, entladen Sie zunächst den Kondensator, und wählen anschließend einen angemessenen Bereich für die Messung aus. Dadurch wird die Messgeschwindigkeit beschleunigt. Stellen Sie zudem sicher, dass der richtige Kapazitätswert erhalten wird.

Abbildung 2-27 Messen der Kapazität

U1273A/U1273AX Benutzerhandbuch 67

2 Vornehmen von Messungen

WARNUNG

VORSICHT

Messen der Temperatur

Schließen Sie das Thermoelement nicht an unter Spannung stehende Stromkreise an. Dies kann möglicherweise zu Feuer oder einem Stromschlag führen.

Knicken Sie die Thermoelementkabel nicht im spitzen Winkel. Das wiederholte Knicken über einen längeren Zeitraum kann zum Abbrechen des Anschlusses führen.

Das Multimeter verwendet zum Messen der Temperatur eine Temperatursonde vom Typ K (Standardeinstellung). Richten Sie das Multimeter wie in Abbildung 2-29 dargestellt ein, um Temperaturmessungen durchzuführen.

Tabelle 2-16 Drehreglerpositionen für Temperaturmessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

68 U1273A/U1273AX Benutzerhandbuch

Kapazitätsmessung Temperaturmessung

Testen Sie die Testpunkte und lesen Sie die Anzeige. In der Primäranzeige wird normalerweise die Temperatur oder die Meldung OL (offenes Thermoelement) angezeigt. Diese Meldung kann aufgrund einer kaputten (offenen) Sonde eingeblendet werden oder weil keine Sonde am Eingang des Multimeters angeschlossen ist.

Abbildung 2-28 Temperaturanzeige

Vornehmen von Messungen 2

VORSICHT

HINWEIS

Messen der Temperatur

Drücken Sie auf , um die Temperatureinheit zwischen °C und °F zu ändern (Sie müssen zuerst die Temperatureinheit ändern, um zwischen °C und °F zu wechseln.) In „Ändern der

Temperatureinheit“ auf Seite 117 erhalten Sie weitere

Informationen.

Die Option zum Ändern der Temperatureinheit ist für bestimmte Gebiete gesperrt. Stellen Sie die Anzeige für die Temperatureinheit immer entsprechend den offiziellen Anforderungen und den Gesetzen Ihres Landes ein.

• Das Kurzschließen des -Anschlusses am COM-Anschluss führt dazu,

dass die Temperatur an den Anschlüssen des Multimeters angezeigt wird.

• Weitere Informationen zum Ändern des standardmäßigen

Thermoelementtyps vom K-Typ in dem J-Typ finden Sie unter „Ändern

des Thermoelementtyps“ auf Seite 116.

Die flanschartige Thermoelementsonde eignet sich für das Messen von Temperaturen von –40 °C bis 204 °C (399 °F) in PTFEkompatiblen Umgebungen. Tauchen Sie die Thermoelementsonde nicht in Flüssigkeiten ein. Um beste Ergebnisse zu erzielen, verwenden Sie eine anwendungsspezifische Thermoelementsonde – eine Immersionssonde für Flüssigkeiten oder Gel und eine Luftsonde für Luftmessungen.

Befolgen Sie die folgenden Messtechniken:

• Reinigen Sie die Messoberfläche und achten Sie darauf, dass die

Sonde die Oberfläche sicher berührt. An der Oberfläche darf keine Spannung anliegen.

• Wenn Sie über der Außentemperatur messen, verschieben Sie das

Thermoelement entlang der Oberfläche, bis Sie zum höchsten Temperaturmesswert kommen.

• Wenn Sie unter der Außentemperatur messen, verschieben Sie das

Thermoelement entlang der Oberfläche, bis Sie zum niedrigsten Temperaturmesswert kommen.

• Platzieren Sie das Multimeter in der Betriebsumgebung für zunächst 1

Stunde, da das Multimeter einen Übertragungsadapter ohne Ausgleich mit Miniaturwärmesonde verwendet.

Verwenden Sie für schnelle Messungen die -Kompensation, um die Temperaturschwankung der Thermoelementsonde anzuzeigen. Die

-Kompensation unterstützt Sie beim sofortigen Messen der relativen

Temperatur.

U1273A/U1273AX Benutzerhandbuch 69

2 Vornehmen von Messungen

Typ-K-Thermoelementsonde

Messen der Temperatur

Abbildung 2-29 Messen der Oberflächentemperatur

70 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Exit

Dual

Messen der Temperatur

Temperaturmessungen ohne Umgebungskompensation

Wenn Sie in einer Umgebung arbeiten, in der die Umgebungstemperaturen nicht konstant sind, gehen Sie wie folgt vor:

1 Drücken Sie auf , um -Kompensation zu wählen. Dies

ermöglicht Ihnen eine schnelle Messung der relativen Temperatur.

2 Vermeiden Sie den Kontakt zwischen der Thermoelementsonde

und der Messoberfläche.

3 Nachdem Sie eine konstante Messung erhalten haben,

drücken Sie , um eine Messung als relative Referenztemperatur festzulegen.

4 Berühren Sie die Oberfläche mit der Thermoelementsonde

und lesen Sie die Anzeige.

Abbildung 2-30 Temperaturmessungen ohne Umgebungskompensation

U1273A/U1273AX Benutzerhandbuch 71

2 Vornehmen von Messungen

WARNUNG

VORSICHT

Messen von AC- oder DC-Stromstärke

Richten Sie das Multimeter wie in Abbildung 2-32 und

Abbildung 2-33 dargestellt ein, um AC- oder DC-Stromstärken

zu messen. Öffnen Sie den zu prüfenden Schaltkreispfad. Testen Sie die Testpunkte und lesen Sie die Anzeige.

Tabelle 2-17 Drehreglerpositionen für Stromstärkemessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

Wechselt zwischen

• AC A (oder mA),

DC A (oder mA)

DC µA

• AC+DC A (oder mA)

• %-Skala von 4-20 mA (oder 0-20 mA)

oder

• DC A (oder mA)

Wechselt zwischen

• AC µA,

• AC+DC µA oder

• DC µA

72 U1273A/U1273AX Benutzerhandbuch

Nehmen Sie nie eine schaltkreisinterne Stromstärkemessung vor, bei der die Erdspannung im offenen Schaltkreis mehr als 1000 V beträgt. Dadurch wird das Multimeter beschädigt, und es besteht die Gefahr eines elektrischen Schlags und von Verletzungen.

Gehen Sie folgendermaßen vor, um potentiellen Schaden am Multimeter oder am getesteten Gerät zu verhindern:

• Prüfen Sie die Sicherungen des Multimeters vor einer

Stromstärkemessung.

• Benutzen Sie die richtigen Eingänge, Funktion und Bereich für die

Messung.

• Positionieren Sie die Sonden nie über (parallel mit) einem

Schaltkreis oder einer Komponente, wenn die Leitungen an den Stromstärkeeingängen angeschlossen sind.

Vornehmen von Messungen 2

HINWEIS

VORSICHT

Messen von AC- oder DC-Stromstärke

• zum Messen der Stromstärke müssen Sie den Schaltkreis unter Test öffnen

und dann das Multimeter in Reihe mit dem Schaltkreis platzieren.

• Schalten Sie den Strom für den Schaltkreis aus. Entladen Sie alle

Hochspannungskondensatoren. Schließen Sie die schwarze Testleitung am COM-Anschluss an. Schließen Sie die rote Testleitung am für den Messbereich geeigneten Anschluss an.

• Wenn Sie den Anschluss A verwenden, drehen Sie den Drehregler auf .

• Wenn Sie den Anschluss µA mA verwenden, drehen Sie den Drehregler auf

die Position für Stromstärken unter 5000 μA (5 mA) oder auf für Stromstärken über 5000 μA.

• Drücken Sie auf , um zwischen DC-Strommessung,

AC-Strommessung, AC+DC-Strommessung oder %-Skala-Strommessungen zu wechseln.

• Durch Umdrehen der Leitungen entsteht ein negativer Messwert, das

Multimeter wird dabei aber nicht beschädigt.

U1273A/U1273AX Benutzerhandbuch 73

Abbildung 2-31 DC-Stromstärkeanzeige

• Um das Auslösen der 440 mA-Sicherung des Multimeters zu

vermeiden, verwenden Sie den Anschluss µA mA nur, wenn Sie sicher sind, dass die Stromstärke unter 400 mA beträgt. Siehe Abbildung 2-34 für Testleitungsverbindungen und Funktionsauswahl. Weitere Informationen zu den Warnmeldungen des Multimeters bei Stromstärkemessungen, bei denen die Leitungen nicht korrekt angeschlossen sind, finden Sie unter „Eingangswarnung“.

• Das Positionieren der Sonden über (parallel mit) einem Schaltkreis

unter Strom, wenn eine Leitung an einem Stromstärkeeingang angeschlossen ist, kann dazu führen, dass der zu prüfende Schaltkreis beschädigt wird und die Sicherung des Multimeters auslöst. Dies geschieht, weil der Widerstand an den Stromeingängen des Multimeters sehr niedrig ist, was zu einem Kurzschluss führt.

2 Vornehmen von Messungen

VORSICHT

HINWEIS

Exit

Dual

Messen von AC- oder DC-Stromstärke

• Informationen zum Messen von Wechselstromsignalen mit einem

Gleichspannungsoffset finden Sie unter „Verwenden der Filterfunktion

für Gleichspannungsmessungen“ auf Seite 42.

• Vergewissern Sie sich beim Messen des Gleichstroms in einem

gemischten Signal im Gleichspannungsmessmodus, dass der Filter aktiviert ist (siehe „Aktivieren des Filters“ auf Seite 130).

• Drücken Sie auf , um zwischen den verfügbaren

Dual-Anzeigenkombinationen zu wechseln. Weitere Informationen finden Sie unter Anhang B, „Dual-Anzeigekombinationen mit der Dual-Taste“, ab Seite 157.

• Drücken Sie auf , um die Frequenz der AC- oder DC-Stromquelle

zu messen. Weitere Informationen finden Sie unter

„Frequenzmessung“ auf Seite 81.

74 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

LOAD

Messen von AC- oder DC-Stromstärke

Abbildung 2-32 Messen der DC-Stromstärke

U1273A/U1273AX Benutzerhandbuch 75

2 Vornehmen von Messungen

LOAD

Messen von AC- oder DC-Stromstärke

Abbildung 2-33 Messen der AC-Stromstärke

76 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Messen von AC- oder DC-Stromstärke

Abbildung 2-34 Einrichtung der Stromstärkemessung

U1273A/U1273AX Benutzerhandbuch 77

2 Vornehmen von Messungen

HINWEIS

Messen von AC- oder DC-Stromstärke

%-Skala von 4-20 mA oder 0-20 mA

Zur Anzeige der Strommessung mit %-Skala stellen Sie den Drehregler des Multimeters auf und richten Sie das Multimeter für die Messung von DC-Strom ein. Befolgen Sie dazu den in „Messen von AC- oder DC-Stromstärke“ aufgeführten Schritten.

Tabelle 2-18 Drehreglerpositionen für Stromstärkemessungen

Legende Standardfunktion Funktion, wenn gedrückt wird

Wechselt zwischen

• AC A (oder mA),

DC A (oder mA)

• Die 4-20 mA-Stromschleifenausagbe von einem Geber ist ein

elektrisches Signal, das in Reihenschaltungen verwendet wird, um ein stabiles Messsignal bereitzustellen, das proportional zu angewendetem Druck, angewendeter Temperatur oder Fluss in der Prozesssteuerung ist. Das Signal ist eine Stromschleife, wobei 4 mA das 0-Prozentsignal und 20 mA das 100-Prozentsignal darstellt.

• Die prozentuale Skalierung (%-Skala) für 4-20 mA oder 0-20 mA in

diesem Multimeter wird mit der entsprechenden DC-mA-Messung berechnet. Das Multimeter optimiert automatisch die beste Auflösung für die ausgewählte Messung. Für die prozentuale Skalierung sind zwei Bereiche verfügbar (Siehe Tabelle 2-19).

• AC+DC A (oder mA)

• %-Skala von 4-20 mA (oder 0-20 mA)

oder

• DC A (oder mA)

78 U1273A/U1273AX Benutzerhandbuch

Vornehmen von Messungen 2

Messen von AC- oder DC-Stromstärke

Abbildung 2-35 4-20 mA %-Skalaanzeige

Das analoge Balkendiagramm zeigt die Stromstärkemessung an. (Im Beispiel oben wird 24 mA als 125% in 4-20 mA %-Skala angezeigt.)

Tabelle 2-19 %-Skala-Messbereich

%-Skala von 4-20 mA oder 0-20 mA DC-mA-Messbereich

999,99%

30 mA oder 300 mA

9999,9%

[1] Gilt für autom. Bereichsauswahl und manuelle Bereichsauswahl.

[1]

Sie können den %-Skalabereich (4-20 mA oder 0-20 mA) im Einrichtungsmenü des Multimeters ändern. In „Ändern des

prozentualen Skalierungsbereichs“ auf Seite 118 erhalten Sie

weitere Informationen.

Benutzen Sie prozentuale Skalierung (%-Skala) mit Druckgebern, Ventilstellungsreglern oder anderen Ausgangsauslösern, um Druck, Temperatur, Fluss, pH oder andere Prozessvariablen zu messen.

U1273A/U1273AX Benutzerhandbuch 79

2 Vornehmen von Messungen

Druckübermittler

Messen von AC- oder DC-Stromstärke

Abbildung 2-36 Messen der DC-Stromstärke mit der Funktion

0-20 mA %-Skala

80 U1273A/U1273AX Benutzerhandbuch

Agilent U1273A, U1273AX User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhalt

Abbildungsverzeichnis

Tabellenverzeichnis

1 Einleitung

Über dieses Handbuch

Dokumentationen

Sicherheitshinweise

Vorbereiten des Multimeters

Überprüfen Sie die Lieferung

Einlegen der Batterien

Einschalten des Multimeter

Automatische Abschaltung

Automatische OLED-Dimmfunktion

Verändern die OLED-Helligkeit

Bereichsauswahl

Alarme und Warnungen während Messungen

Anpassen des Neigungsständers

Anschließen des IR-USB-Kabels

Einschaltoptionen

Kurzbeschreibung des Multimeter

Maße

Übersicht

Drehregler

Tastenfeld

Bildschirmanzeige

Eingangsanschlüsse

Reinigen des Multimeter

2 Vornehmen von Messungen

Scheitelfaktor

Messen der AC-Spannung

Verwenden der LPF-Funktion (Tiefpassfilterfunktion)

Messen der DC-Spannung

Verwenden der Filterfunktion für Gleichspannungsmessungen

Messen von AC- und DC-Signalen

Durchführen von dB-Messungen

Widerstandsmessung

Messen der Leitfähigkeit

Durchgangstest

Testen von Dioden

Verwenden der automatischen Diodenfunktion für Diodentests

Messen der Kapazität

Messen der Temperatur

Messen von AC- oder DC-Stromstärke

%-Skala von 4-20 mA oder 0-20 mA
