Agilent U1241B, U1242B User guide [ml]

Agilent U1241B and U1242B

WARNING

Handheld Digital Multimeter

Quick Start Guide

The following items are included with your multimeter:

✔ Silicone test leads and 4mm probes
✔ Printed Quick Start Guide
✔ Four 1.5 V AAA alkaline batteries
✔ Certificate of Calibration

If anything is missing or damaged, please contact the nearest Agilent Sales
Office.

For more detailed information, please refer to the Agilent U1241B and
U1242B Handheld Digital Multimeter User’s and Service Guide on Agilent
Web site (www.agilent.com/find/handheld-tools).

Ensure the terminal connections are correct for that
particular measurement selection before starting any
measurement. To avoid damage to the device, do not
exceed the input limit.

Agilent Technologies

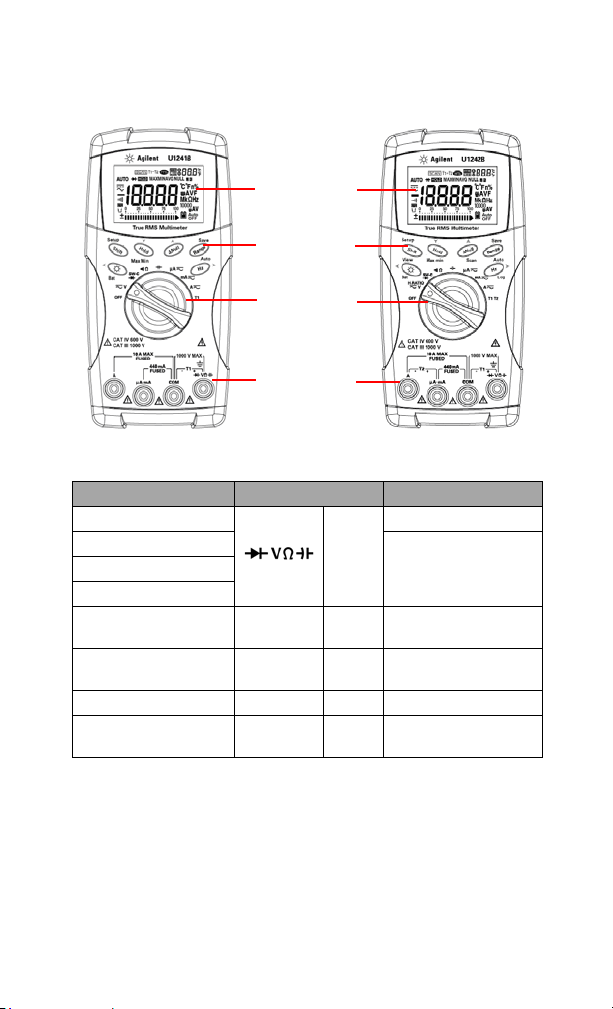

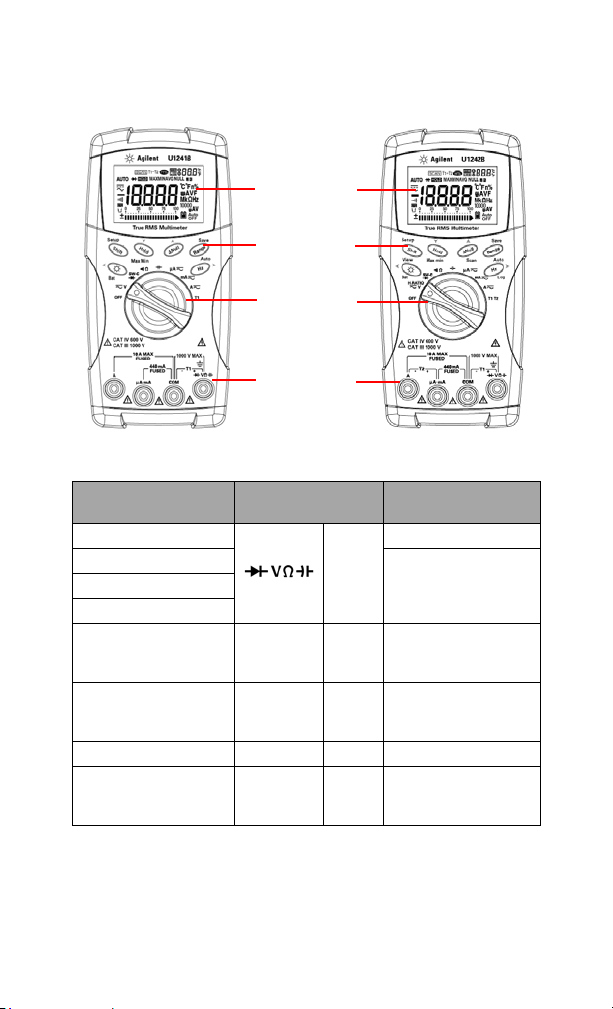

Measurement Functions Input Terminal Overload Protection

Annunciator

Keypad

Rotary Switch

Input terminal

U1241B U1242B

Volt age
Diode 1000 V R.M.S
Resistance
Capacitance
Current (μA and mA) µA.mA COM 440 mA/1000 V

Current (A) A COM 11 A/1000 V 30

Temperature +T1 –T1 1000 V R.M.S
Temperature (for

U1242B)

+T2 –T2 440 mA/1000 V

COM

1000 V R.M.S

< 0.3 A short circuit
current

30 kA/fast-acting fuse

kA/fast-acting fuse

30 kA/fast-acting fuse

U1253A Quick Start Guide

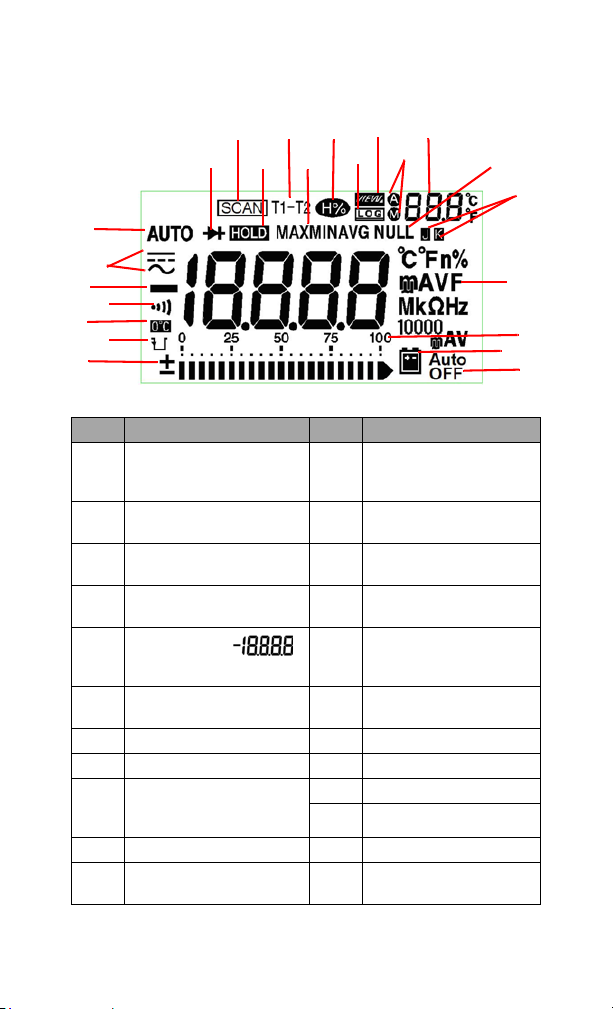

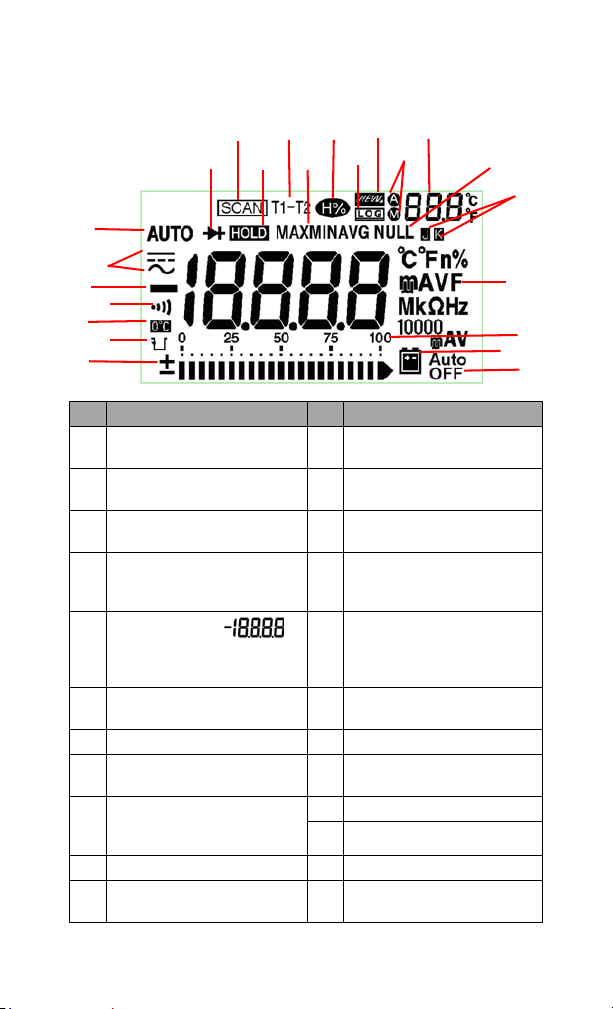

Annunciator Display

1

2

3

4

6

7

8

9

10

11 13

14

15

17

18

19

20

21

22

23

5

12

16

No. Descriptions No. Descriptions

1 21-segment analog bar graph

display

2 Capacitor discharge indicator 13 Harmonic Ratio mode (for

3 Cold junction of ambient

temperature

4 Audible continuity for

resistance and diode function

5 Primary display 16 Auto or manual data logging

6 AC or DC measurement mode 17 Secondary display

7 Auto range 18 Null math function
8 Diode / Audible continuity 19 Thermocouple type for

9 T1, T2 and T1 – T2 temperature

10 Data hold 22 Low battery indicator
11 T1, T2* and T1 – T2*

*T2 temperature measurement and delta (T1 – T2) are only available for U1242B.

measurements scan
(for U1242B)

temperature measurements

12 MINMAX Recording mode

U1242B)

14 Data logging mode (for

U1242B)

15 Data logging viewing mode (for

U1242B)

mode and datalog viewing
mode

(temperature display)

temperature measurement

20 Primary measurement units
21 Measurement range

23 Auto power off indicator

U1253A Quick Start Guide

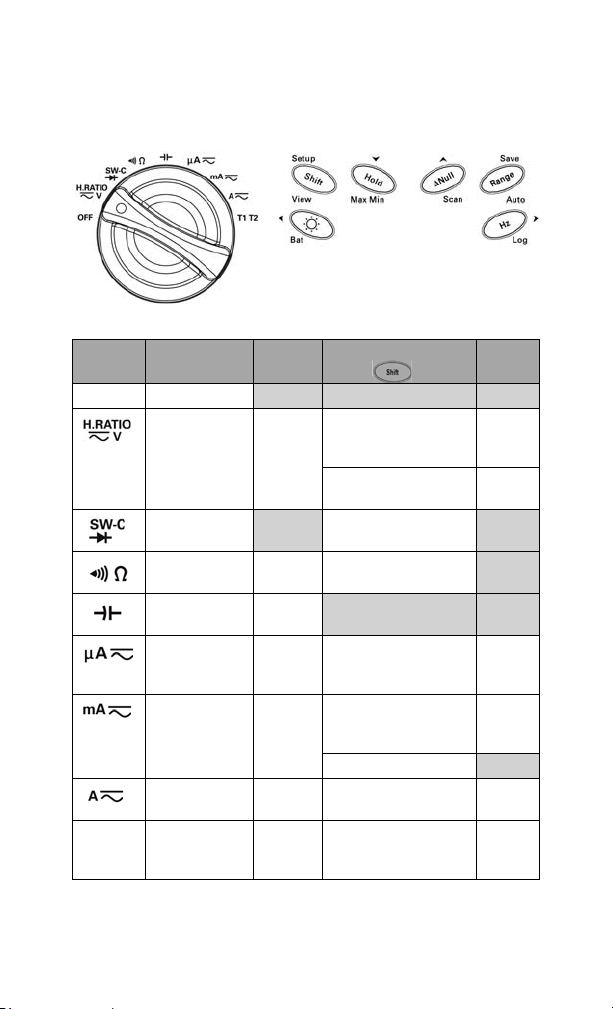

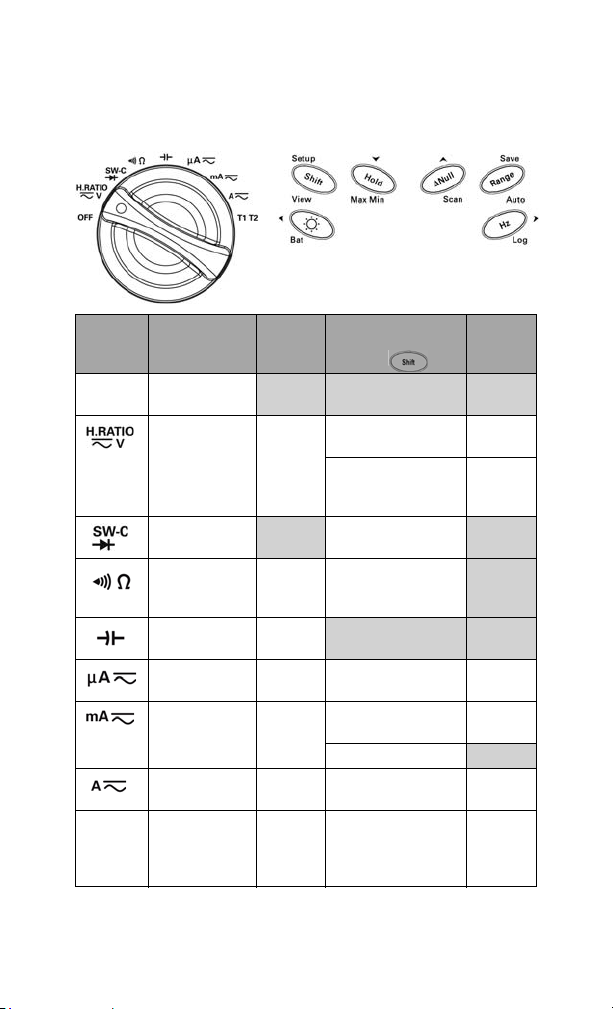

Functions and Features

Keypad

Rotary Switch

Function First level

OFF Turn off the

T1 T1 temperature –40 °C to

functions

meter
DCV

measurement

Diode
measurement

Resistance
measurement

Capacitance
measurement

DCµA 0.1 μA to

DCmA 0.01 mA

DCA 0.001 A

Range Second level functions

0.1 mV
to
1000 V

0.1 W to
100 MW

0.1 nF to
10 mF

10 mA

to
440 mA

to 10 A

1000 °C

(press )

ACV measurement 0.1 mV

Harmonic ratio (for
U1242B)

Switch counter
measurement

Audible continuity
measurement

ACµA measurement 0.1 μA

ACmA measurement 0.01 mA

mA% scale
ACA measurement 0.001 A

T2 and T1–T2
temperature
measurements (for
U1242B)

Range

to
1000 V

0.0% to

99.9%

to
10 mA

to 440
mA

to 10 A
–40 °C

to
1000 °C

U1253A Quick Start Guide

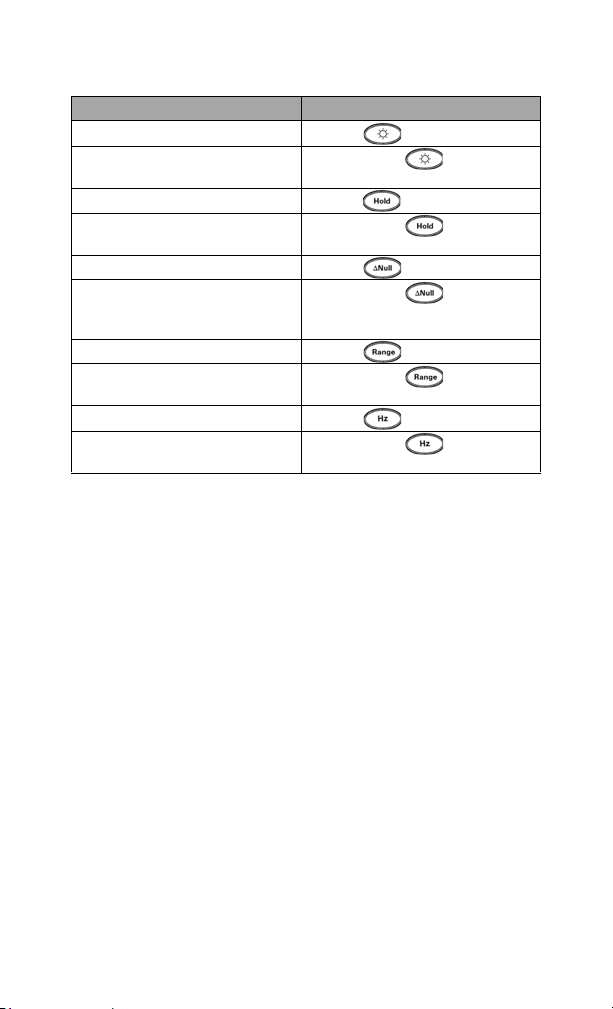

Action Steps

Turns ON backlight Press .
Checks battery capacity Press and hold for >1 s.
Freezes the measured value Press .
Starts MIN/MAX/AVG recording Press and hold for >1 s.
Offsets the measured value Press .
Scan the measured temperature (for

U1242B only)
Changes the measuring range Press .
Turns on auto range Press and hold for > 1 s.
Measures frequency for AC signal Press .
Starts manual data logging Press and hold for > 1 s.

Press and hold for > 1 s.

U1253A Quick Start Guide

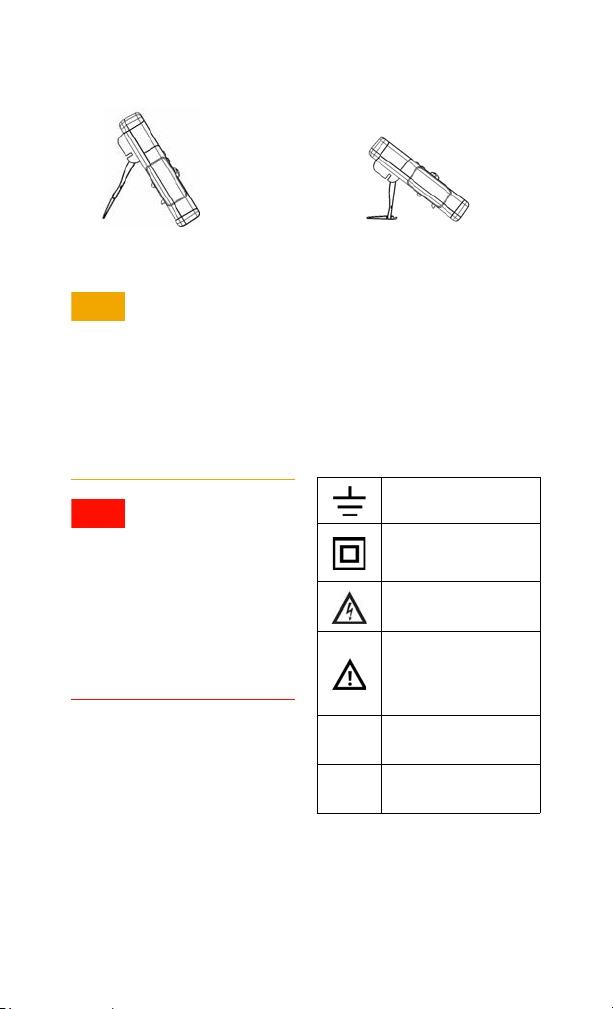

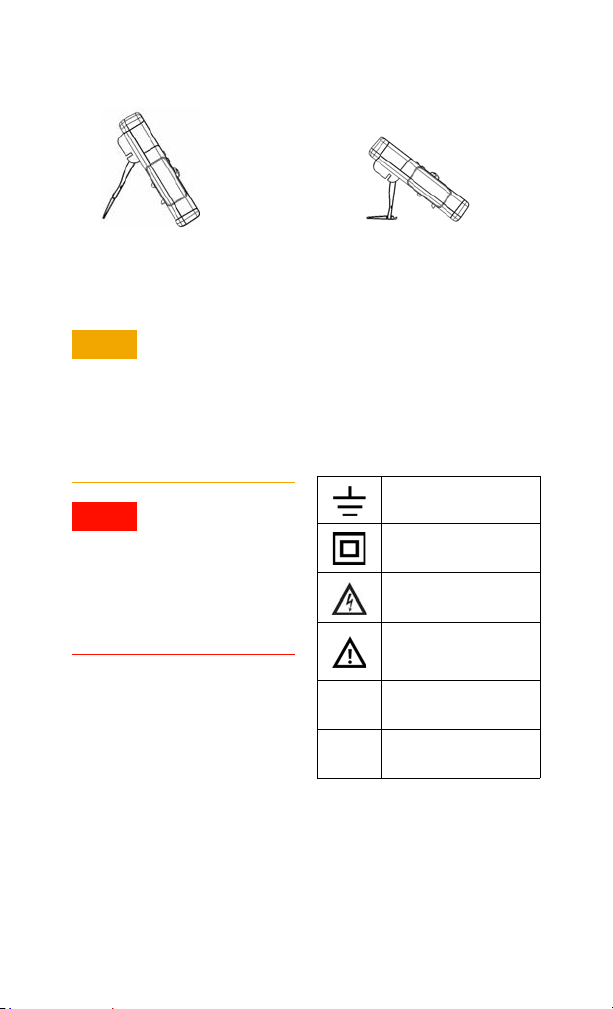

Tilt Stand

Tilt stand at 60 º

Tilt stand at 30 º

CAUTIONCAUTION

WARNING

CAT III
1000 V

CAT IV

600 V

Safety Notices Safety Information

A CAUTION notice denotes
a hazard. It calls attention
to an operating procedure,
practice, or the like that, if
not correctly performed or
adhered to, could result in
damage to the product or
loss of important data. Do
not proceed beyond a
CAUTION notice until the
indicated conditions are
fully understood and met.

The Agilent U1241B and U1242B are
safety-certified in compliance with the
following safety and EMC requirements:

• IEC 61010-1:2001 / EN61010-1:2001

• USA: UL 61010-1:2004

• Canada: CSA C22.2 No. 61010-1:2004

• IEC 61326-1:2005/ EN 61326-1:2006

• Canada: ICES/NMB-001:2004

• Australia/New Zealand: AS/NZS
CISPR11:2004

Safety Symbols

A WARNING notice
denotes a hazard. It calls
attention to an operating
procedure, practice, or the
like that, if not correctly
performed or adhered to,
could result in personal
injury or death. Do not
proceed beyond a
WARNING notice until the
indicated conditions are
fully understood and met.

Earth (ground) terminal

Equipment protected
throughout by double
insulation or reinforced
insulation

Caution, risk of electric
shock

Caution, risk of danger (refer
to the instrument manual for
specific Warning or Caution
information)

Category III 1000 V
overvoltage protection

Category IV 600 V
overvoltage protection

For further safety information details, refer to the

Agilent U1241B and U1242B Handheld Digital Multimeter

User’s and Service Guide.

Agilent U1241B et U1242B

AVERTISSEMENT

Multimètre numérique portable

Kurzanleitung

Le multimètre est fourni avec les éléments suivants :

✔ Cordons de test en silicone et sondes de 4 mm
✔ Guide de mise en route
✔ Quatre piles alkaline 1,5 V AAA
✔ Certificat d’étalonnage

Si un composant est absent ou endommagé, contactez votre distributeur
Agilent le plus proche.

Pour de plus amples informations, consultez le Guide d’utilisation et de

maintenance des multimètres numériques portables Agilent U1241B et
U1242B sur le site Web d’Agilent (www.agilent.com/find/handheld-tools).

Avant de commencer la mesure, vérifiez que les
connexions aux bornes sont correctes. Ne dépassez pas
les limites d'entrée : vous risqueriez d'endommager
l'appareil.

Agilent Technologies

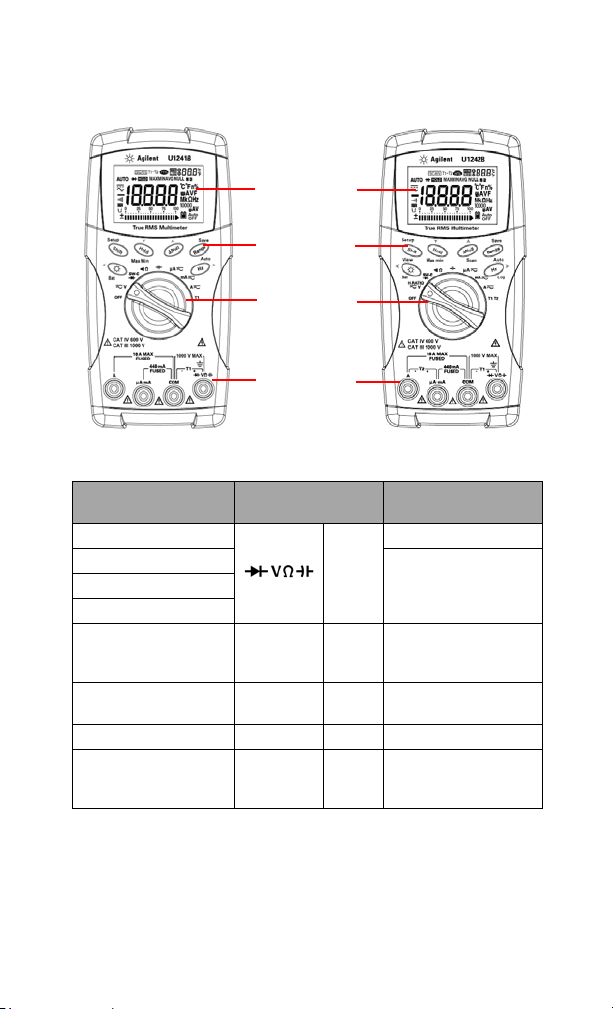

Fonctions de mesure Bornes d'entrée Protection contre les

Avertisseur

Clavier

Bouton rotatif

Borne d'entrée

U1241B U1242B

Tension
Diode 1000 V R.M.S
Résistance
Capacité
Courant (μA et mA) μA.mA COM Fusible 440 mA/1000 V

Courant (A) A COM Fusible 11 A/1000 V

Température +T1 –T1 1000 V R.M.S
Température (pour le

U1242B)

+T2 –T2 Fusible 440 mA/1000 V

surcharges

1000 V R.M.S

COM

Courant de court-circuit
< 0,3 A

30 kA/à réaction rapide

30 kA à réaction rapide

30 kA/à réaction rapide

Guide de mise en route U1253A

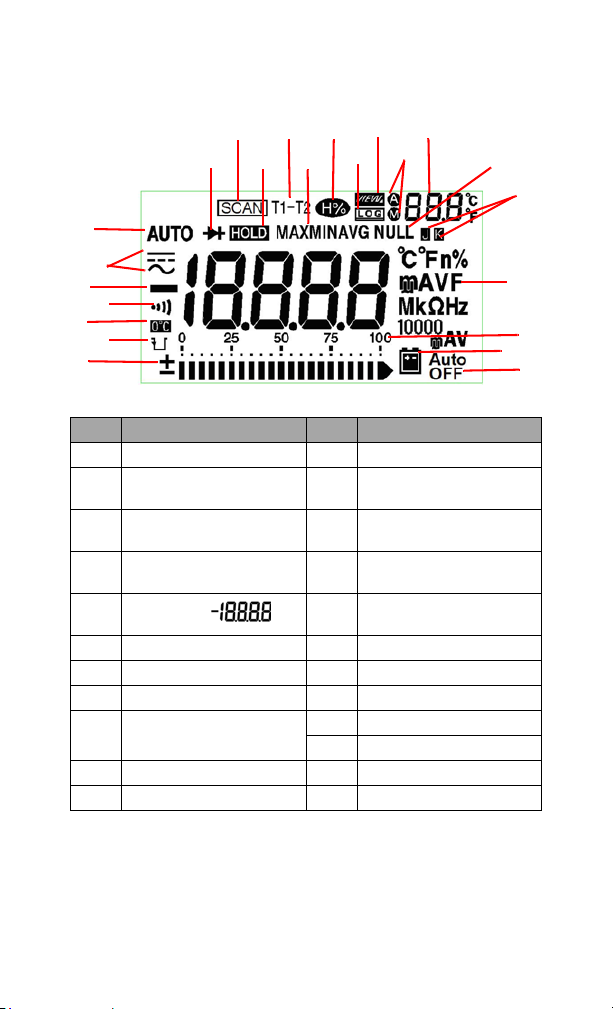

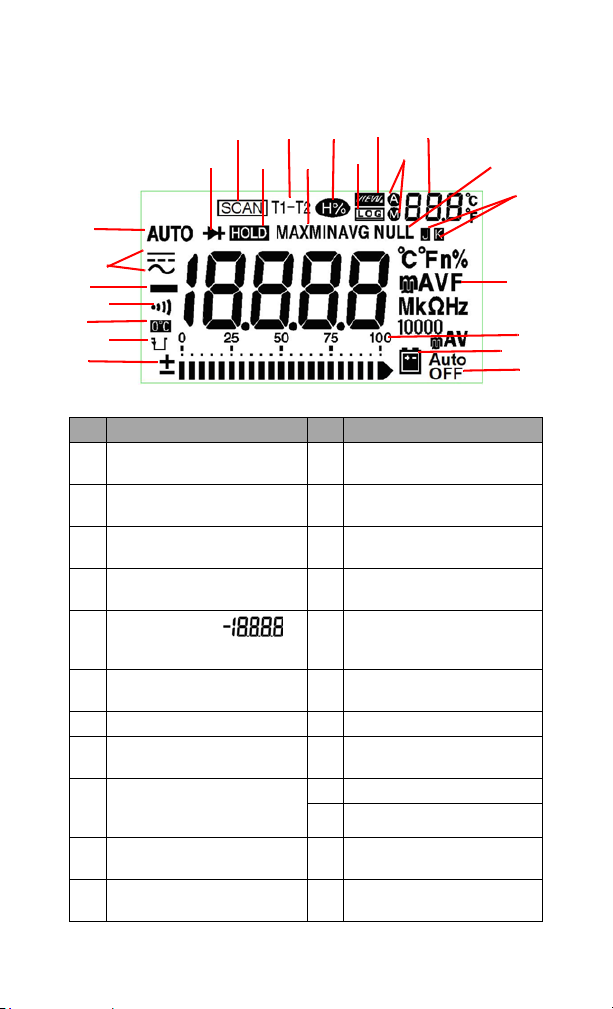

Symboles affichés

1

2

3

4

6

7

8

9

10

11 13

14

15

17

18

19

20

21

22

23

5

12

16

N° : Description N° : Description

1 Affichage d’un diagramme à

barres de 21 segments

2 Indicateur de décharge de

condensateur

3 Soudure froide de température

ambiante

4

Continuité avec signal sonore pour
la résistance et la fonction de diode

5 Affichage principal 16

6 Mode de mesure c.a. ou c.c. 17 Affichage secondaire (affichage

7 Commutation automatique 18 Fonction mathématique de

8 Test de diodes/continuité avec

signal sonore

9 Analyse des mesures de

température T1, T2 et T1 – T2

(pour le U1242B)

10 Gel des données 22
11 Mesures de température T1, T2*

et T1 – T2*

*La mesure des températures T2 et le delta (T1 - T2) sont uniquement disponibles
pour le U1242B.

12 Mode d'enregistrement

MINMAX

13 Mode de taux d’harmoniques

(pour le U1242B)

14 Mode de consignation des

données (pour le U1242B)

15 Mode d'affichage des données

consignées (pour le U1242B)
Mode de consignation des données

auto ou manuel et mode d'affichage
des journaux de données

de la température)

mesure par rapport à une
référence (relative) - Null

19 Type de thermocouple pour

mesure de température

20 Unités de mesure principales
21 Plage de mesure

Indicateur de batterie déchargée

23 Mise en veille automatique

Guide de mise en route U1253A

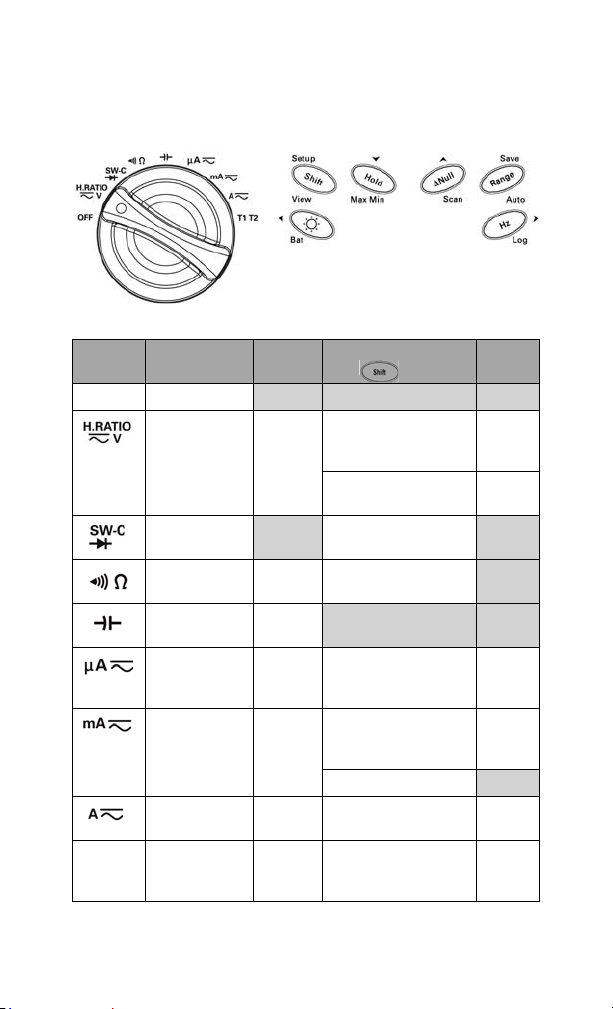

Fonctionnalités et caractéristiques

Clavier

Bouton rotatif

Fonction Fonctions de

OFF

T1 Température T1 De

premier niveau

Arrêt de l'appareil
de mesure

Mesures VCC 0,1 mV à

Mesures de
diode

Mesure d’une
résistance

Mesure d’une
capacité

DCµA 0,1 μA à

DCmA 0,01 mA

VCC 0,001 A à

Plage Fonctions de second

1000 V

0,1 W à
100 MW

0,1 nF à
10 mF

10 mA

à
440 mA

10 A

–40 °C à
1000 °C

niveau (cliquez
sur )

Mesures VCA 0,1 mV à

Taux d’harmonique
(pour le U1242B)

Mesure du compteur de
commutation

Mesure de la continuité
avec signal sonore

Mesures ACµA 0,1 μA à

Mesures ACmA 0,01 mA

Échelle de pourcentage
mA

Mesures VCA 0,001 A

Mesures des
températures
T2 et T1–T2 (pour le
U1242B)

Plage

1000 V
0,0 à

99,9 %

10 mA

à
440 mA

à 10 A
De

–40 °C à
1000 °C

Guide de mise en route U1253A

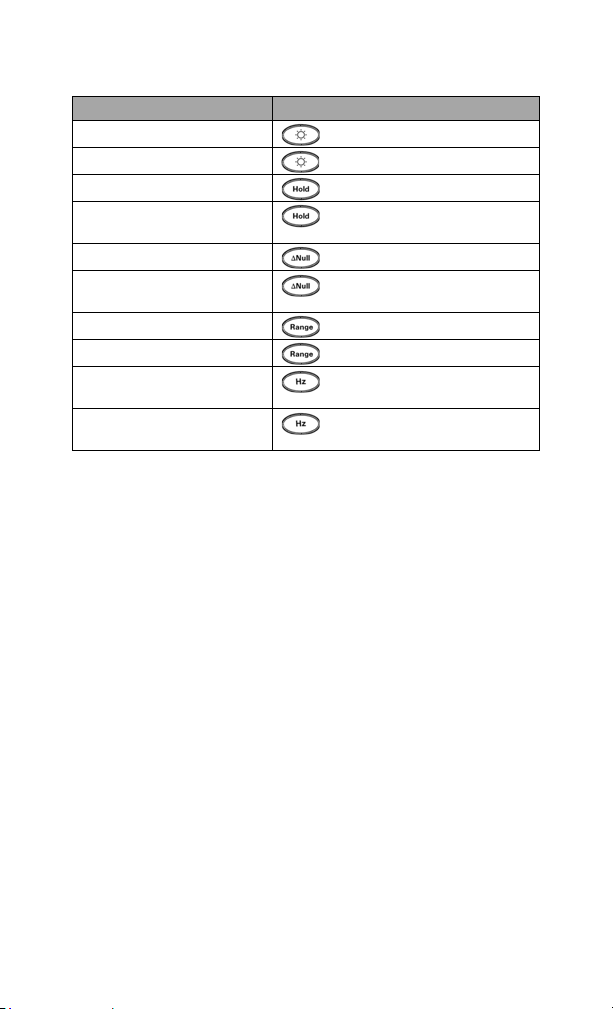

Opérations Étapes

Allume le rétroéclairage Appuyez sur .

Vérifie l'autonomie de la batterie Appuyez sur pendant plus

Gel de la valeur mesurée Appuyez sur .

Démarre l’enregistrement
MIN/MAX/AVG

Compensation de la valeur mesurée Cliquez sur .

Analyse la température mesurée
(pour le U1242B uniquement)

Modifie la plage de mesure Cliquez sur .

Active la commutation automatique
de calibre

Mesure la fréquence du signal c.a. Cliquez sur .

Démarre la consignation manuelle
des données

d’une seconde.

Appuyez sur pendant plus
d’une seconde.

Appuyez sur pendant plus
d’une seconde.

Appuyez sur pendant plus
d'une seconde.

Appuyez sur pendant plus
d’une seconde.

Guide de mise en route U1253A

Socle inclinable

Socle inclinable à 60 °

Socle inclinable à 30 °

CAUTION

ATTENTION

AVERTISSEMENT

CAT III
1000 V

CAT IV

600 V

Avertissements de sécurité

La mention
signale un danger pour le
matériel. Si la manœuvre ou
la procédure correspondante
n’est pas exécutée
correctement, il peut y avoir
un risque d’endommagement
de l’appareil ou de perte de
données importantes. En
présence de la mention

ATTENTION

s’interrompre tant que les
conditions indiquées n’ont
pas été parfaitement
comprises et satisfaites.

La mention AVERTISSEMENT
signale un danger pour la
sécurité de l’opérateur. Si la
manœuvre ou la procédure
correspondante n’est pas
exécutée correctement, il
peut y avoir un risque grave,
voire mortel pour les
personnes. En présence
d’une mention
AVERTISSEMENT, il convient
de s’interrompre tant que les
conditions indiquées n’ont
pas été parfaitement
comprises et satisfaites.

ATTENTION

, il convient de

Informations relatives à la sécurité

Les instruments Agilent U1241B et U1242B
sont certifiés conformes aux exigences de
sécurité et directives électromagnétiques
suivantes :

• CEI 61010-1:2001 / EN61010-1:2001

• USA : UL 61010-1:2004

• Canada : CSA C22.2 No. 61010-1:2004

• CEI 61326-1:2005/ EN 61326-1:2006

• Canada : ICES/NMB-001:2004

• Australie/Nouvelle-Zélande : AS/NZS
CISPR11:2004

Symboles de sécurité

Borne de prise de terre

Équipement protégé par une
double isolation ou une
isolation renforcée

Attention, danger
d’électrocution

Attention, risque de danger
(reportez-vous au manuel de
l’instrument pour obtenir des
informations détaillées sur les
avertissements et les mises en garde)

Protection contre les
surtensions de catégorie III
1000 V

Protection contre les
surtensions de catégorie IV,
600 V

Pour de plus amples informations concernant la sécurité, consultez le

Guide d’utilisation et de maintenance des multimètres numériques

portables Agilent U1241B et U1242B.

Agilent U1241B und U1242B

WARNU NG

Digitale Handmultimeter

Schnellstarthandbuch

Folgende Komponenten werden mit Ihrem Multimeter mitgeliefert:

✔ Silizium-Testleitungen und 4-mm-Sonden
✔ Gedrucktes Schnellstarthandbuch
✔ Vier 1,5 V AAA Alkalibatterien
✔ Zertifikat für die Kalibrierung

Wenn etwas fehlt oder beschädigt sein sollte, wenden Sie sich an das
nächste Agilent Sales Office.

Weitere Informationen finden Sie im Benutzer-und Servicehandbuch zu den
digitalen Handmultimetern Agilent U1241B und U1242B auf der Agilent
Website (www.agilent.com/find/handheld-tools).

Stellen Sie vor jeder Messung sicher, dass Sie die
richtigen Anschlüsse verwenden. Um eine Beschädigung
des Geräts zu vermeiden, überschreiten Sie nicht die
Eingangsbeschränkung.

Agilent Technologies

Messfunktionen Eingangsanschluss Überspannungsschutz

Meldeanzeige

Ta s t e n f e l d

Drehregler

Eingangsan

schluss

U1241B U1242B

Spannung
Diode 1000 V R.M.S
Widerstand
Kapazität
Stromstärke (μA und mA) µA.mA COM 440 mA/1000 V

Stromstärke (A) A COM 11 A/1000 V 30 kA/flink
Temperatur +T1 –T1 1000 V R.M.S.
Temperatur (für U1242B) +T2 –T2 440 mA/1000 V

COM

1000 V R.M.S.

< 0,3 A
Kurzschlussstrom

30 kA/flink

30 kA/flink

U1253A Schnellstarthandbuch

Meldeanzeige

1

2

3

4

6

7

8

9

10

11 13

14

15

17

18

19

20

21

22

23

5

12

16

Nr. Beschreibungen Nr. Beschreibungen

1 Analoge

Säulendiagrammanzeige aus 21
Segmenten

2 Kondensatorentladungsanzeige 13 Harmonischenverhältnismodus

3 Vergleichsstelle der

Umgebungstemperatur

4 Akustischer Durchgangstest für

Widerstand und Diodenfunktion

5 Primäranzeige 16 Automatischer oder manueller

6 AC-oder DC-Messmodus 17 Sekundäranzeige

7 Automatische Bereichsauswahl 18 Math. Null-Funktion
8 Diode/Akustischer

9 T1, T2 und T1 – T2

10 Datenhalten 22 Anzeige des Batteriestatus
11 T1, T2* und T1 – T2*

*T2 Temperaturmessung und-delta (T1 – T2) sind nur für U1242B verfügbar.

Durchgangstest

Scan-Temperaturmessungen
(für U1242B)

Temperaturmessungen

12 MINMAX-Aufzeichnungsmodus

(für U1242B)

14 Datenprotokollierungsmodus

(für U1242B)

15 Anzeigemodus für die

Datenprotokollierung (für
U1242B)

Datenprotokollierungsmodus

(Temperaturanzeige)

19 Thermoelementtyp zur

Temperaturmessung

20 Primäre Messeinheit
21 Messbereich

23 Anzeige der automatischen

Abschaltfunktion

U1253A Schnellstarthandbuch

Merkmale und Funktionen

Tastenfeld

Drehregler

Funktion Funktionen der

Ebene 1

OFF Schalten Sie das

Messgerät aus
DCV-Messung 0,1 mV

Diodenmessung Switch-Zähler-Messung

Widerstandsme
ssung

Kapazitätsmess
ung

DCµA 0,1 μA

DCmA 0,01 mA

Bereich

bis
1000 V

0,1 W bis
100 MW

0,1 nF bis
10 mF

bis
10 mA

bis
440 mA

DCA 0,001 A

T1 T1-Temperatur –40 °C

bis 10 A

bis
1000 °C

Funktionen der zweiten
Ebene
(drücken Sie auf )

ACV-Messung 0,1 mV

Harmonischenverhältnis
(für U1242B)

Akustische
Durchgangsmessung

ACµA-Messung 0,1 μA

AcmA-Messung 0,01 mA

mA %-Skalierung
ACA-Messung 0,001 A

T2 und T1 – T2
Temperaturmessungen
(für U1242B)

Bereich

bis
1000 V

0,0% bis
99,9%

bis
10 mA

bis 440
mA

bis 10 A
–40 °C

bis
1000 °C

U1253A Schnellstarthandbuch

Aktionen Schritte

Aktiviert die
Hintergrundbeleuchtung

Überprüft Akkukapazität Drücken Sie auf und halten die

Friert den gemessenen Wert ein Drücken Sie auf .
Startet die

MIN/MAX/AVG-Aufzeichnung

Hebt den gemessenen Wert auf Drücken Sie auf .
Scannt die gemessene Temperatur

(nur für U1242B)
Ändert den Messbereich Drücken Sie auf .
Schaltet die automatische

Bereichsauswahl ein
Misst die AC-Signalfrequenz Drücken Sie auf .
Startet die manuelle

Datenprotokollierung

Drücken Sie auf .

Taste > 1 Sek. gedrückt.

Drücken Sie auf und halten die
Taste > 1 Sek. gedrückt.

Drücken Sie auf und halten die
Taste > 1 Sek. gedrückt.

Drücken Sie auf und halten die
Taste > 1 Sek. gedrückt.

Drücken Sie auf und halten die
Taste > 1 Sek. gedrückt.

U1253A Schnellstarthandbuch

Neigungsständer

Ständer für eine Neigung
von 60 º

Ständer für eine Neigung
von 30 º

CAUTIONVORSICHT

WARNU NG

CAT III
1000 V

CAT IV

600 V

Sicherheitshinweise Sicherheitsinformationen

Ein Hinweis mit der Überschrift

VORSICHT

weist auf eine
Gefahr hin. Er macht auf einen
Betriebsablauf oder ein
Verfahren aufmerksam, der
bzw. das bei unsachgemäßer
Durchführung zur
Beschädigung des Produkts
oder zum Verlust wichtiger
Daten führen kann. Setzen Sie
den Vorgang nach dem

VORSICHT

Hinweis
wenn Sie die darin
aufgeführten Hinweise nicht
vollständig verstanden haben
und einhalten können.

Eine WARNUNG weist auf
eine Gefahr hin. Sie macht auf
einen Betriebsablauf oder ein
Verfahren aufmerksam, der
bzw. das bei unsachgemäßer
Durchführung zu
Verletzungen oder zum Tod
führen kann. Setzen Sie den
Vorgang nach einem Hinweis
mit der Überschrift
WARNUNG nicht fort, wenn
Sie die darin aufgeführten
Hinweise nicht vollständig
verstanden haben und
einhalten können.

nicht fort,

Die Agilent Handmultimeter U1241B und
U1242B sind sicherheitszertifiziert nach
folgenden Sicherheits-und
EMC-Anforderungen:

• IEC 61010-1:2001/EN61010-1:2001

• USA: UL 61010-1:2004

• Kanada: CSA C22.2 No. 61010-1:2004

• IEC 61326-1:2005/EN 61326-1:2006

• Kanada: ICES/NMB-001:2004

• Australien/Neuseeland: AS/NZS
CISPR11:2004

Sicherheitssymbole

Anschluss an Schutzerde
(Masse)

Ausrüstung ständig durch
Doppelisolierung oder
verstärkte Isolierung geschützt

Vorsicht, Stromschlagrisiko

Vorsicht, Stromschlagrisiko
(spezifische Warn-und
Vorsichtshinweise finden Sie
im Handbuch)

Kategorie III 1000 V
Überspannungsschutz

Kategorie IV 600 V
Überspannungsschutz

Benutzer-und Servicehandbuch zu den digitalen Handmultimetern

Weitere Sicherheitsinformationen finden Sie im

Agilent U1241B und U1242B .

Agilent U1241B e U1242B

AVVERTE NZA

Multimetri digitali palmari

Guida rapida

I seguenti elementi sono forniti di serie con il multimetro:

✔ Puntali di misura in silicone e da 4 mm
✔ Guida rapida (versione stampata)
✔ Quattro batterie alcaline da 1,5 V AAA
✔ Certificato di calibrazione

In caso di componenti mancanti o danneggiati, contattare il reparto vendite
Agilent più vicino.

Per ulteriori informazioni, consultare la Guida all'uso e alla manutenzione
dei multimetri digitali palmari Agilent U1241B e U1242B sul sito Web
Agilent(www.agilent.com/find/handheld-tools).

Prima di iniziare a eseguire una misurazione,
assicurarsi che le connessioni dei terminali siano
corrette per la particolare misurazione scelta. Per
evitare di danneggiare il dispositivo, non superare il
limite di ingresso.

Agilent Technologies
