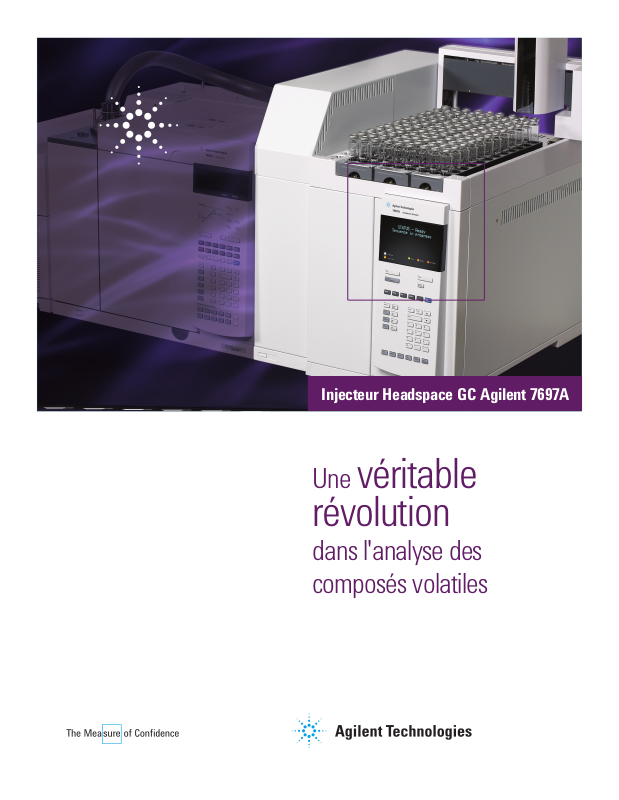

Injecteur Headspace GC Agilent 7697A
Une véritable
révolution
dans l'analyse des
composés volatiles
Injecteur Headspace Agilent 7697A
Un système ultraperformant alimenté par des logiciels intuitifs
Découvrez une technologie Headspace révolutionnaire appuyée par 40ans
d'expertise Agilent.
S'appuyant sur l'architecture du GC 7890A et de l'échantillonneur automatique (ALS) 7693A, produits phare
d'Agilent, le Headspace 7697A fait passer les échantillons dans un circuit inerte pour des performances GC
exceptionnelles sans dégradation ni perte d'analytes.
Votre productivité est optimisée grâce à toutes les fonctions du Headspace 7697A. De plus, la technologie
d'échantillonnage Agilent à toute épreuve assure l'intégrité de toutes vos injections.
Bénéficiez d'un rendement
sans précédent grâce au
plateau d'échantillons
révolutionnaire du Headspace
Agilent 7697A.
2
Des technologies éprouvées associées au
meilleur de l'échantillonnage Headspace
Lorsque le temps vous est compté et que les enjeux sont
considérables, qu'il s'agisse du contrôle de l'eau potable
ou d'éléments à charge dans un procès, vous avez besoin
des technologies d'échantillonnage Headspace les plus
avancées qui soient.
C'est la raison d'être de l'injecteur Headspace 7697A avec
des fonctionnalités éprouvées telles que des régulations
pneumatiques de pointe et un échantillonnage reposant
sur des vannes performantes. Il vous apportera un niveau
remarquable de précision, de polyvalence et de performances.
Une conception et des fonctionnalités exceptionnelles ne
suffisent pas. Notre logiciel de contrôle du Headspace joue
un rôle majeur dans le système 7697A en simplifiant la
configuration des méthodes tout en réduisant le temps de
formation.
Ses fonctionnalités écologiques
exclusives permettent de conserver les
ressources et de protéger notre planète
L'injecteur Headspace 7697A est conçu pour limiter la
consommation d'électricité, de gaz et d'autres ressources
précieuses grâce à des fonctionnalités telles que l'arrêt et
le démarrage automatiques.
De plus, le logiciel de contrôle du Headspace permet de
réduire la consommation en gaz plus facilement. Vous
gérez ainsi efficacement votre approvisionnement en gaz.
Une technologie haut
de gamme, un logiciel
puissant
Capacité de 111flacons
maximise le temps d'analyse et vous
permet de tenir tous vos délais, même les
plus serrés. Page4
Conception d'échantillonnage
unique
vous permet d'utiliser l'hydrogène comme
gaz vecteur, pour une chromatographie
optimale.
Page5
Lecteur de codes-barres intégré
confirme et vérifie les échantillons. Page6
Logiciel complet
va au-delà de la manipulation des échantillons
afin de vous guider dans les tâches les plus
diverses, du développement de méthodes à la
conservation des ressources. Page8
Les outils d'optimisation de la
méthode
facilitent le développement de la méthode
Headspace. Page8
Régulation pneumatique
électronique
la vérification de l'étanchéité des flacons et
la compensation de la pression barométrique
assurent des résultats homogènes. Page10
Sertisseuse ergonomique
permet un sertissage parfaitement
hermétique des flacons et ménage vos
mains. Page10
Pour en savoir plus sur l'injecteur Headspace GC Agilent 7697A,
consultez le site
www.agilent.com/chem/7697A
3
Un système robuste et à toute épreuve pour optimiser
le rendement et minimiser les erreurs des opérateurs
L'injecteur Headspace Agilent 7697A conjugue précision,
fiabilité et facilité d'utilisation grâce à ses fonctionnalités
exceptionnelles:
• une capacité de 111flacons prenant en charge des
séquences de grandes capacités et incluant trois
positions prioritaires vous permettant de traiter des
échantillons urgents à n'importe quel moment;
• un rendement exceptionnel grâce à des portoirs
de 36flacons pouvant être échangés pendant le
fonctionnement de l'injecteur Headspace;
• une possibilité de chauffage en temps caché jusqu'à
12échantillons simultanés pour des paramètres de
méthode spécifiques afin de maximiser le rendement tout
en maintenant une durée de chauffage homogène pour
chaque échantillon;
• une souplesse exceptionnelle de l'échantillonnage, grâce
à la prise en charge de tout type de flacons de 10, 20 ou
22mL, ou presque.
Échantillonnage
gère 1flacon
•
pressurise
•
perfore
•
injecte
•
dépressurise
•
Préparation
gère jusqu'à 12flacons
•
chauffe
•
mélange
•
circuit du flacon
Manipulation
gère jusqu'à 111flacons
•
déplace les flacons
•
suit les positions
•
lit les codes-barres
•
Logistique
contrôle
•
calcule
•
coordonne
•
planifie
•
4
Aucune autre technologie Headspace n'apporte le
niveau de performances, de simplicité et de fiabilité qu'offre la
conception innovante Agilent
La technologie de pointe du Headspace Agilent
associe une régulation pneumatique avancée et un
échantillonnage éprouvé grâce à des vannes. Ces
innovations présentent plusieurs avantages par rapport
aux systèmes traditionnels à pressions contrôlées,
notamment:
• l'hydrogène peut être utilisé comme gaz vecteur, pour
des coûts d'exploitation et un temps d'analyse réduits.
Le système limite également les risques associés à la
pressurisation des flacons d'échantillons;
• la mise sous pression atmosphérique contrôlée permet
de libérer progressivement la pression des flacons
pendant l'analyse des échantillons. À leur retour au
plateau, les échantillons sont dépressurisés;
• l'absence de joints toriques à remplacer, pour une
réduction drastique des périodes d'indisponibilité,
tout particulièrement si votre laboratoire traite plus de
100échantillons chaque jour;
• le test totalement automatique d'étanchéité des flacons
Agilent vérifie chaque flacon pendant la pressurisation,
sans étalonnage chronophage. Vous pouvez être assuré
que tous les échantillons sont parfaitement hermétiques.
Agilent 7890A avec 7697A
Agilent 7890A avec 7697A, 7693 et 5975C
Le système
d'échantillonnage unique
du Headspace 7697A
maintient un contrôle
thermique maximum
pour des performances
optimales.
Un système pneumatique
intégré et une conception
mécanique avancée
pour une fiabilité
exceptionnelle.
Pour en savoir plus sur l'injecteur Headspace Agilent 7697A,
consultez le site www.agilent.com/chem/7697A
5
Agilent 7820A avec 7697A à 12flacons
Générez des données pour répondre à une large
gamme d'applications stratégiques
Déterminez avec fiabilité le niveau d'éthanol
dans le sang et autres matrices biologiques
Le sang et les liquides biologiques ne sont pas des matrices
propres, mais sont cependant parfaitement adaptés à
l'échantillonnage Headspace. Ce dernier présente d'autres
avantages: maintenance réduite des injecteurs et des
colonnes, meilleure quantification, préparation limitée des
échantillons et rendement accru.
DB-ALC1
4
1
5
6
3
2
8
7
G1888
2
7697A 7697A
L'injecteur Headspace Agilent 7697A vous apporte un
avantage supplémentaire: les durées de cycle sont
réduites lors de la mesure de l'alcoolémie avec des
résultats toujours optimaux. Le design éprouvé de
l'injecteur, associé à la conception exclusive Agilent, vous
apportent une précision exceptionnelle tout en séparant
en toute fiabilité l'éthanol des substances interférentes les
plus répandues, comme présenté dans l'exemple suivant.
DB-ALC2
4, 6
1
5
3
G1888
8
7
1. Acétaldéhyde
2. Méthanol
3. Éthanol
4. Acétone
5. Isopropanol
6. Acétonitrile
7. Acétate d'éthyle
8. Méthyléthylcétone
Une transposition de méthode facile pour une mise à niveau simplifiée. Dans cet exemple, nous avons transposé une
méthode d'analyse de l'alcoolémie de l'injecteur Headspace Agilent G1888A à l'injecteur Headspace Agilent 7697A.
GC: Four: isotherme 35ºC
Injecteur: split/splitless, ratio de split 5:1 à 200ºC
Diviseur CFT utilisé pour connecter les deux
colonnes au même injecteur en utilisant 16cm
d'une colonne de garde de 530µm
Colonne I: DB-ALC1 (30mx0,32mmx1,8µm)
Colonne II: DB-ALC2 (30mx0,32mmx1,2µm)
Headspace: four: 85ºC
Stabilisation des flacons: 15min avec agitation à1
Headspace G1888: four: 85ºC
Stabilisation des flacons: 15min avec faible
agitation
Échantillon: 200µL de 0,01% du standard de
contrôle de résolution dans flacon de 20mL
Tout en maintenant la chaîne de contrôle intacte, le lecteur de codes-barres exclusif Agilent du
Headspace, avec fonctionnalités de transfert de données, vous permet de suivre les échantillons
avant qu'ils n'entrent dans le four. Cet élément est essentiel pour les laboratoires effectuant des
analyses d'alcoolémie ou exécutant d'autres applications nécessitant une identification rigoureuse.
6
Respectez les normes de sécurité les plus strictes
et garantissez la conformité réglementaire pour les
applications environnementales
Abund.
9500
9000
8500
8000
7500
7000
6500
6000
5500
5000
4500
4000
3500
3000
2500
2000
1500
1000
6
11,12
4,5
3
2
1
500
0
16, 17
9
15
7
14
18, 19
10
8
13
2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00
20
21
25
23
22
24
26
35,36,37
59
l'aide de l'injecteur Headspace
Agilent 7697A: de récentes avancées
50
51
52,53
45
34
28
33
32
27
30
29
31
44
42,43
38
40
41
39
54
56
48
47
49
55
46
57
60
58
rT, min
matérielles ont permis d'accroître
la sensibilité des GC/MSD tout en
diminuant les limites de détection,
permettant ainsi au Headspace d'être
utilisé pour l'analyse de l'eau potable
et de l'eau de surface.
En termes de productivité, on observe
moins de problèmes d'effet mémoire,
de contamination croisée et de
formation de mousse (problèmes
souvent associés aux techniques de
"purge-and-trap").
Détectez en toute confiance les impuretés pharmaceutiques à très
faible dose
Solvants résiduels de classe2A
Analyse de 60COV dans l'eau à
175
150
125
100
75
50
25
0
-25
Solvants résiduels de classe2B
3
2.5
2
1.5
1
0.5
0
-0.5
4 567 8910 11,12,13,14
3
1
2
2
4
6
1
5
3
4
2
2
4
6
8
10
7 8
6
8
La chromatographie en phase
gazeuse, associée à l'échantillonnage
statique Headspace, est un outil
à haut rendement facile à utiliser
permettant de déterminer la présence
d'impuretés résiduelles (solvants) dans
les médicaments. La préparation des
échantillons est simple et la méthode
12
14
facile à valider. De plus, l'échantillonnage
Headspace vous permet d'éviter les
injections de grandes quantités d'eau
pouvant entraîner une dégradation des
colonnes et une coélution.
Le temps de stabilisation du Headspace
est normalement défini sur 60minutes
comme spécifié dans la section 467
de la pharmacopée USP. Toutefois,
30minutes suffisent généralement lors
d'un fonctionnement à une stabilisation
10
12
14
à 85°C.
Pour découvrir comment l'injecteur Headspace
Agilent 7697A peut vous permettre d'atteindre les
résultats que vous attendez, consultez le site Web
7
www.agilent.com/chem/7697A
Aucun autre logiciel Headspace ne peut rivaliser
avecla souplesse et les performances de développement
de méthode de la plateforme 7697A
Une interface conviviale et des fonctionnalités de
résolution des problèmes intelligentes pour un
échantillonnage rationalisé
Le logiciel de contrôle du Headspace Agilent tire profit de
l'architecture la plus moderne, comprenant:
• une interface utilisateur complète qui vous informe sur
l'état en temps réel, y compris via des indicateurs de
progression échantillon par échantillon;
• des graphiques à code couleur représentant les plateaux,
qui vous indiquent en un coup d'œil les échantillons
terminés et ceux en attente de traitement;
• une aide en ligne qui vous amène directement aux
rubriques pertinentes par rapport à l'écran que vous utilisez
à ce moment. Vous ne perdrez plus votre temps à effectuer
des recherches dans de longues listes ou index;
• des actions séquentielles programmables qui empêchent
tout dysfonctionnement système dû à des flacons
Le logiciel de contrôle du Headspace Agilent vous
permet de tirer parti au maximum des fonctionnalités de
manipulation des échantillons du système. À l'aide d'une
interface intuitive fonctionnant sur la base de menus, vous
pouvez créer rapidement des routines personnalisées pour
n'importe quelle application, et accéder à des fonctionnalités
d'amélioration de la productivité tout simplement exclusives.
manquants, des erreurs de données ou d'autres problèmes;
• un lecteur de codes-barres qui vous permet de suivre les
échantillons avant qu'ils n'entrent dans le four afin que
vous puissiez vérifier leur identité avant l'analyse.
Intégrez en toute transparence la plateforme
7697A aux autres systèmes Agilent
Ne procédez plus par tâtonnement: utilisez les
outils de développement et de conversion de
méthodes!
Le logiciel vous guide progressivement dans le processus
de développement des méthodes. Cet unique logiciel vous
permet de:
• créer des méthodes Headspace reposant sur votre
application spécifique;
• convertir une méthode Headspace à pression contrôlée
existante en une méthode Agilent, sans remaniement
fastidieux. Il vous suffit de saisir vos paramètres de
méthode existants et le logiciel développera une méthode
de travail prête à être optimisée.
Le logiciel de contrôle du Headspace Agilent vous apporte un
niveau de personnalisation inégalé: il est compatible avec la
majorité des systèmes GC et GC/MS d'Agilent. N'importe quel
modèle Headspace de votre laboratoire pouvant être exécuté
sur la même interface, vous réduisez les temps de formation.
8
L'éditeur de méthode du logiciel de contrôle du Headspace
Agilent vous apporte un contrôle sans précédent des
processus pneumatiques associés à l'échantillonnage d'un
flacon Headspace, le tout dans une interface intuitive.
Nos protocoles de conservation des
ressources permettent de gagner du
temps et de limiter la consommation
en gaz, s'intégrant ainsi dans une
démarche écologique.
Sur de nombreux systèmes Headspace, l'ouverture et
la fermeture de l'alimentation en gaz est une procédure
complexe et pénible qui ne facilite pas une gestion
judicieuse des ressources. Toutefois, le logiciel de contrôle
du Headspace vous permet d'indiquer au système de
s'éteindre automatiquement une fois l'analyse terminée
(comme un thermostat programmable). Vous réduirez ainsi
votre consommation de gaz et d'électricité et participerez
à la préservation de nos ressources naturelles.
L'injecteur Headspace 7697A est conçu pour
limiter l'utilisation d'électricité, de gaz et d'autres
ressources précieuses sans compromettre la
productivité.
L'écran d'actions séquentielles vous permet de spécifier
des actions particulières à certaines situations: flacons
manquants, libellés de codes-barres illisibles, taille de
flacon incorrecte, etc. Il vous permet de régler l'injecteur
Headspace 7697A pour répondre aux exigences de votre
flux de tâches.
Pour mettre ce logiciel révolutionnaire au service de votre laboratoire,
consultez le site Web www.agilent.com/chem/7697A
9
Une précision éprouvée au service de chacune de
vosinjections
L'injecteur Headspace Agilent 7697A associe la fiabilité
éprouvée de l'architecture du GC 7890A et du ALS 7693A
à des avancées réduisant la variabilité d'un analyste à
un autre, accélérant la préparation des échantillons et
limitant les remaniements.
• La régulation pneumatique électronique (EPC)
standard avec compensation de la pression
barométrique franchit un nouveau palier en termes
de précision de l'échantillonnage Headspace, comme
indiqué ci-dessous.
• L'extraction multiple par le Headspace minimise
les effets de matrice et maximise la sensibilité pour
l'analyse à faible concentration.
• La sertisseuse ergonomique avec fonctionnalité de
réglage facile permet de sertir correctement les flacons
tout en ménageant vos mains.
L'analyse par Headspace est la solution alternative à
l'injection directe pour les échantillons contenant des
composants pouvant avoir un impact négatif sur l'injecteur,
la colonne ou le détecteur.
Solvants de classe2A et2B aux concentrations limites n=20, Section <467> de la pharmacopée
USP ProcédureA (solutions aqueuses)
Solvant Coefficient Solvant Coefficient
de variation (%) de variation (%)
Méthanol 1,69 Éthylbenzène 2,25
Acétonitrile 1,12 m- et p-xylène 2,33
Chlorure de méthylène 1,78 o-xylène 2,46
Trans 1,2 Dichlorure d'éthylène 2,22 Hexane 2,54
Cis 1,2 Dichlorure d'éthylène 2,11 Nitrométhane 4,32
Tétrahydrofuranne 0,80 Chloroforme 1,92
Cyclohexane 2,85 1,2 diméthoxyéthane 6,28
Méthylcyclohexane 5,21 Trichloréthylène 2,66
1,2 dioxane 1,55 Pyridine 2,80
Toluène 2,26 2-Hexanone 1,58
Chlorobenzène 2,33 Tétraline 1,66
10
Peu d'échantillons à analyser?
Bénéficiez de la précision et des performances
du Headspace grâce à un système
parfaitement adapté à vos besoins
L'injecteur Headspace Agilent 7697A 12flacons vous apporte les mêmes
avantages logiciels et matériels que la version 111flacons, avec des plateaux
de flacons amovibles, des positions pour flacons prioritaires et un four pour
12échantillons. Il est idéal pour les universités et les laboratoires à la productivité
plus modeste. La mise à niveau vers notre injecteur Headspace 7697A 111flacons
est possible si vos besoins évoluent.
L'injecteur Headspace 7697A 12flacons
est compatible avec les systèmesGC
Agilent série 7820, et fonctionnera
également avec les systèmesGC Agilent
série 7890A.
Gagnez du temps et de l'argent grâce à une seule série de protocoles de
conformité pour tous vos systèmes de chromatographie
Même si votre laboratoire utilise des instruments de plusieurs fabricants, Enterprise Edition Agilent peut vous apporter
tous les avantages d'une approche de qualification harmonisée.
Les protocoles de mise en conformité Enterprise Edition, testés et validés par Agilent, sont compatibles avec les instruments
Agilent, Waters, Thermo, Shimadzu, PerkinElmer, Gilson et d'autres instruments de laboratoire. Vous pouvez compter sur
Enterprise Edition pour:
• suivre les tendances réglementaires et légales pour tous vos instruments;
• réaliser des examens de qualification opérationnelle (OQ) en l'espace de quelques minutes, grâce à des dossiers
électroniques PDF sécurisés à signature unique;
• vous conformer à l'initiative "GMP for the 21st Century" (Bonnes pratiques de fabrication pour le 21ème siècle)
de la FDA;
• réduire les coûts de conformité par le biais de l'automatisation, de la normalisation et d'une fonctionnalité de
génération de rapports facile.
Pour plus d'informations sur les systèmes Headspace
Agilent, les services et l'assistance, consultez le site
www.agilent.com/chem/7697A
11
L'injecteur Headspace GC Agilent 7697A
donne de meilleurs résultats que les systèmes
à pression contrôlée, grâce à:
• une technologie d'échantillonnage unique qui vous permet de réduire le
temps de rétention en utilisant en toute sécurité l'hydrogène comme gaz
vecteur;
• un circuit isolé vous permettant une mise à pression atmosphérique des
flacons pendant le traitement de votre échantillon;
• une capacité de 111flacons pour une productivité optimale;
• un étalonnage, un alignement et une vérification de l'étanchéité
automatiques assurant l'obtention de résultats homogènes à chaque fois;
•
un lecteur de codes-barres intégré pour une identification fiable des échantillons;
• un développement de méthode spécifique de l'application utilisant des
paramètres déjà disponibles;
• la conversion rapide et facile des méthodes Agilent et non Agilent.
La garantie Agilent: 10ans d'utilisation garantis.
La garantie Agilent fixe une durée minimale d'utilisation de l'injecteur Headspace
de dix ans à compter de la date d'achat. Dans le cas contraire, nous nous
engageons à vous rembourser la valeur résiduelle de ce système lors de l'achat
d'un système de remplacement Agilent.
Ces informations peuvent être modifiées sans préavis.
© Agilent Technologies, Inc. 2010
Imprimé aux États-Unis 22décembre2010
5990-7152FR
Pour plus d'informations
Pour en savoir plus sur
l'injecteur Headspace GC Agilent 7697A,
consultez le site
www.agilent.com/chem/7697A
À partir de la France uniquement, composez le
0-810-446-446 (N° Azur).
Dans d'autres pays, appelez votre représentant Agilent
local ou votre distributeur Agilent agréé:
consultez le site Web
www.agilent.com/chem/contactus
Loading...
