ИНСТРУКЦИЯ ПО МОНТАЖУ
И ЭКСПЛУАТАЦИИ
НАПОЛЬНО-ПОТОЛОЧНЫЕ
ФАНКОЙЛЫ ACF-M
ДЛЯ ДВУХТРУБНОЙ СИСТЕМЫ
Холодопроизводительность 1 - 8 кВт
V. 12_2012
Page 2
Производитель оставляет за собой право на внесение изменений без предварительного уведомления
Page 3
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
ДЛЯ ДВУХТРУБНОЙ СИСТЕМЫ
Холодопроизводительность
1,15 - 7,85 кВт
Теплопроизводительность
1,52 - 11,69 кВт
Фильтр EU-3
Page 4
СОДЕРЖАНИЕ
1. ОБЩАЯ ИНФОРМАЦИЯ 5
1.1 Описание 5
1.2 Преимущества 5
1.3 Идентификационная аббревиатура 5
1.4 Внешний вид 6
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 7
3. ГАБАРИТНЫЕ РАЗМЕРЫ 8
4. СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ 10
5. МОНТАЖ 11
5.1 Выбор площадки для монтажа 11
5.2 Монтаж дренажного трубопровода 12
5.3 Подключение холодоносителя 12
6. СБОРОЧНЫЕ ЧЕРТЕЖИ ФАНКОЙЛОВ. СПЕЦИФИКАЦИЯ 13
7. НАСТЕННЫЙ ТЕРМОСТАТ AC-F2-72 21
7.1 Описание термостата 21
7.2 Монтаж термостата 21
7.3 Электрическая схема 22
7.4 Инструкция по использованию термостата 22
8. УПРАВЛЕНИЕ 23
8.1 Функции контроллера 24
8.2 Режим работы контроллера 25
8.3 Инструкция по установке контроллера 25
4
www.aerotek.ru
Page 5
www.aerotek.ru
1. ОБЩАЯ ИНФОРМАЦИЯ
1.1 Описание
Фанкойлы серии ACF-M предназначены для вертикального и подпотолочного монтажа. Варианты исполнения:
с забором воздуха спереди или снизу, корпусное и бескорпусное. Фанкойлы серии ACF-M разработаны и изготовлены на базе передовых технологий. Небольшой размер и толщина агрегата дают ему ряд преимуществ,
таких как экономия места и легкость осуществления монтажа. Применение высококачественных материалов и
современных технологий обеспечивают оптимальную производительность и низкий уровень шума. Благодаря
небольшим размерам и приятному дизайну фанкойлов данной серии подходят для применения как в промышленных, так и в бытовых помещениях.
1.2 Преимущества
-
Полное соответствие требованиям безопасности.
- Приятный универсальный дизайн. Плавные линии корпуса агрегата.
- Широкий диапазон устройств управления.
- Низкий уровень шума.
- Низкие потери давления на теплообменниках.
- Легкость в проведении монтажа и работ по техобслуживанию.
- Удобный доступ к фильтру при обслуживании.
- Съемные лопатки вентилятора для обеспечения легкой и эффективной чистки.
- Вентиляторы закреплены на одном валу с однофазным 4х-скоростным конденсаторным двигателем с постоянно включенным конденсатором.
- Теплообменник изготовлен из медных трубок и плотно насаженных на них алюминиевых пластин. При необходимости теплообменник может иметь оребрение с покрытием из гидрофильного алюминия (опция).
- Корпус фанкойла изготовлен из коррозийностойкой оцинкованной стали с электростатическим покрытием.
- Массивный оцинкованный стальной дренажный поддон оснащен теплоизоляцией, предотвращающей образование конденсата на поверхности поддона и коррозию.
- Фанкойлы данной серии прошли испытания на производительность в соответствии со стандартами
IEC 60335-2-40-2002, EUROVENT6/C/002-2007.
1.3 Идентификационная аббревиатура
AEROTEK
КОНДИЦИОНИРОВАНИЕ
ФАНКОЙЛ
ИНДЕКС
ХОЛОДОПРОИЗВОДИТЕЛЬНОСТИ, КВТ•10
A C F - 35 M 2 / OF 2
МОДЕЛЬНЫЙ РЯД
2-2012 год
ТИП ИСПОЛНЕНИЯ
OF - бескорпусное исполнение
КОЛИЧЕСТВО ТЕПЛООБМЕННИКОВ
2-1 шт. (двухтрубная система)
4-2 шт. (четырехтрубная система)
ТИП ФАНКОЙЛА
CS - кассетный компактный
CM - кассетный стандартный
DL - канальный низконапорный
DM - канальный средненапорный
DH - канальный высоконапорный
M - напольно-потолочный
W - настенный
5
Page 6
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
1.4. Внешний вид
Рис. 1. Внешний вид фанкойлов серии ACF-M.
ACF-M
ACF-M/OF
6
Page 7
www.aerotek.ru
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица №1. Таблица основных технических характеристик ACF-M
Модель ACF-15M2/2 ACF-20M2/2 ACF-25M2/2 ACF-35M2/2 ACF-40M2/2
Холодопроизводительность
(высокая/средняя/низкая скорость)
Теплопроизводительность
(высокая/средняя/низкая скорость)
Высокая скорость
Расход воздуха
Уровень звукового давления дБ(А) 32 / 29 / 26 35 / 32 / 30 37 / 34 / 32 39 / 36 / 34 41 / 38 / 36
Расход воды л/ч 198 322 435 562 683
Гидравлическое
сопротивление
Теплообменник
Вентилятор
Двигатель
Трубопровод
Габаритные размеры (ШхВхГ) мм 800х626х220 800х626х220 1000х626х220 1000х626х220 1200х626х220
Упаковочные размеры (ШхВхГ) мм 889х722х312 889х722х312 1089х722х312 1089х722х312 1289х722х312
Вес нетто/брутто кг 22,5 / 26,5 22,5 / 26,5 26,0 / 31,0 26,0 / 31,0 32,5 / 38,0
Средняя скорость 215 360 430 580 650
Низкая скорость 190 320 380 510 570
Охлаждение
Обогрев 16,0 8,8 13,7 24,0 22,0
Количество рядов 3 3 2 2 3
Рабочее давление МПа 1,6 1,6 1,6 1,6 1,6
Тип Центробежный с загнутыми вперед лопатками
Количество шт 1 1 2 2 2
Тип Малошумный 4х-скоростной
Количество шт 1 1 1 1 1
Параметры электропитания Ф/В/Гц 1/220-240/50 1/220-240/50 1/220-240/50 1/220-240/50 1/220-240/50
Потребляемая мощность Вт 27 45 44 46 40
Вход воды дюйм G 3/4 G 3/4 G 3/4 G 3/4 G 3/4
Выход воды дюйм G 3/4 G 3/4 G 3/4 G 3/4 G 3/4
Дренаж мм OD ø16 OD ø16 OD ø16 OD ø16 OD ø16
кВт 1,15 / 0,93 / 0,89 1,87 / 1,74 / 1,59 2,53 / 2,25 / 1,88 3,27 / 2,84 / 2,54 3,97 / 3,58 / 3,15
кВт 1,52 / 1,22 / 1,14 2,53 / 2,28 / 2,1 3,49 / 2,97 / 2,44 4,58 / 3,89 / 3,44 5,64 / 4,79 / 4,23
255 425 510 680 765
18,3 10,1 14,2 26,3 23,1
м
кПа
3
/ч
Модель ACF-50M2/2 ACF-55M2/2 ACF-65M2/2 ACF-80M2/2
Холодопроизводительность
(высокая/средняя/низкая скорость)
Теплопроизводительность
(высокая/средняя/низкая скорость)
Высокая скорость
Расход воздуха
Уровень звукового давления дБ(А) 43 / 40 / 38 44 / 41 / 39 46 / 43 / 40 48 / 45 / 42
Расход воды л/ч 834 970 1121 1350
Гидравлическое
сопротивление
Теплообменник
Вентилятор
Двигатель
Трубопровод
Габаритные размеры (ШхВхГ) мм 1200х626х220 1500х626х220 1500х626х220 1500х626х220
Упаковочные размеры (ШхВхГ) мм 1289х722х312 1589х722х312 1589х722х312 1589х722х312
Вес нетто/брутто кг 32,5 / 38,0 39,0 / 45,0 39,0 / 45,0 39,0 / 45,0
Средняя скорость 720 870 1160 1300
Низкая скорость 640 765 1020 1150
Охлаждение
Обогрев 17,4 10,0 20,2 21,5
Количество рядов 3 2 2 2
Рабочее давление МПа 1,6 1,6 1,6 1,6
Тип Центробежный с загнутыми вперед лопатками
Количество шт 2 3 3 3
Тип Малошумный 4х-скоростной
Количество шт 1 1 1 1
Параметры электропитания Ф/В/Гц 1/220-240/50 1/220-240/50 1/220-240/50 1/220-240/50
Потребляемая мощность Вт 49 77 118 137
Вход воды дюйм G 3/4 G 3/4 G 3/4 G 3/4
Выход воды дюйм G 3/4 G 3/4 G 3/4 G 3/4
Дренаж мм OD ø16 OD ø16 OD ø16 OD ø16
кВт 4,85 / 4,52 / 3,72 5,64 / 4,51 / 3,9 6,52 / 5,75 / 4,36 7,85 / 7,19 / 6,55
кВт 6,98 / 6,28 / 5,23 8,23 / 6,58 / 5,59 9,58 / 8,14 / 6,32 11,69 / 10,52 / 9,35
850 1020 1360 1530
20,0 11,4 21 24,3
м
кПа
3
/ч
1. Все значения указаны при работе на высокой скорости.
2. Значения хладопроизводительности указаны для следующих условий: температура воздуха на входе по сухому/мокрому термометру 27/19
3. Значения теплопроизводительности указаны для следующих условий: температура воздуха на входе 20
4. Уровень звукового давления измеряется в безэховой комнате.
0
С, температура воды на входе 50 0С. Уровень расхода воздуха и воды такой же, как в режиме охлаждения.
0
С, температура воды на входе 7 0С, разница температуры воды 5 0С.
7
Page 8
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
626
220
143
626
105
46
3. ГАБАРИТНЫЕ РАЗМЕРЫ
Рис. 2. Габаритные размеры фанкойлов ACF-M
A
B
115
55
140
220
150
D
Таблица №2. Обозначения на чертеже (Рисунок №2).
ACF-M 15 20 25 35 40 50 55 65 80
A (мм) 800 800 1000 1000 1200 1200 1500 1500 1500
B (мм) 584 584 784 784 984 984 1284 1284 1284
C (мм) 500 500 700 700 900 900 1200 1200 1200
D (мм) 526 526 726 726 926 926 1226 1226 1226
150
74
345
203291
258
115
185
207
8
Page 9
www.aerotek.ru
A

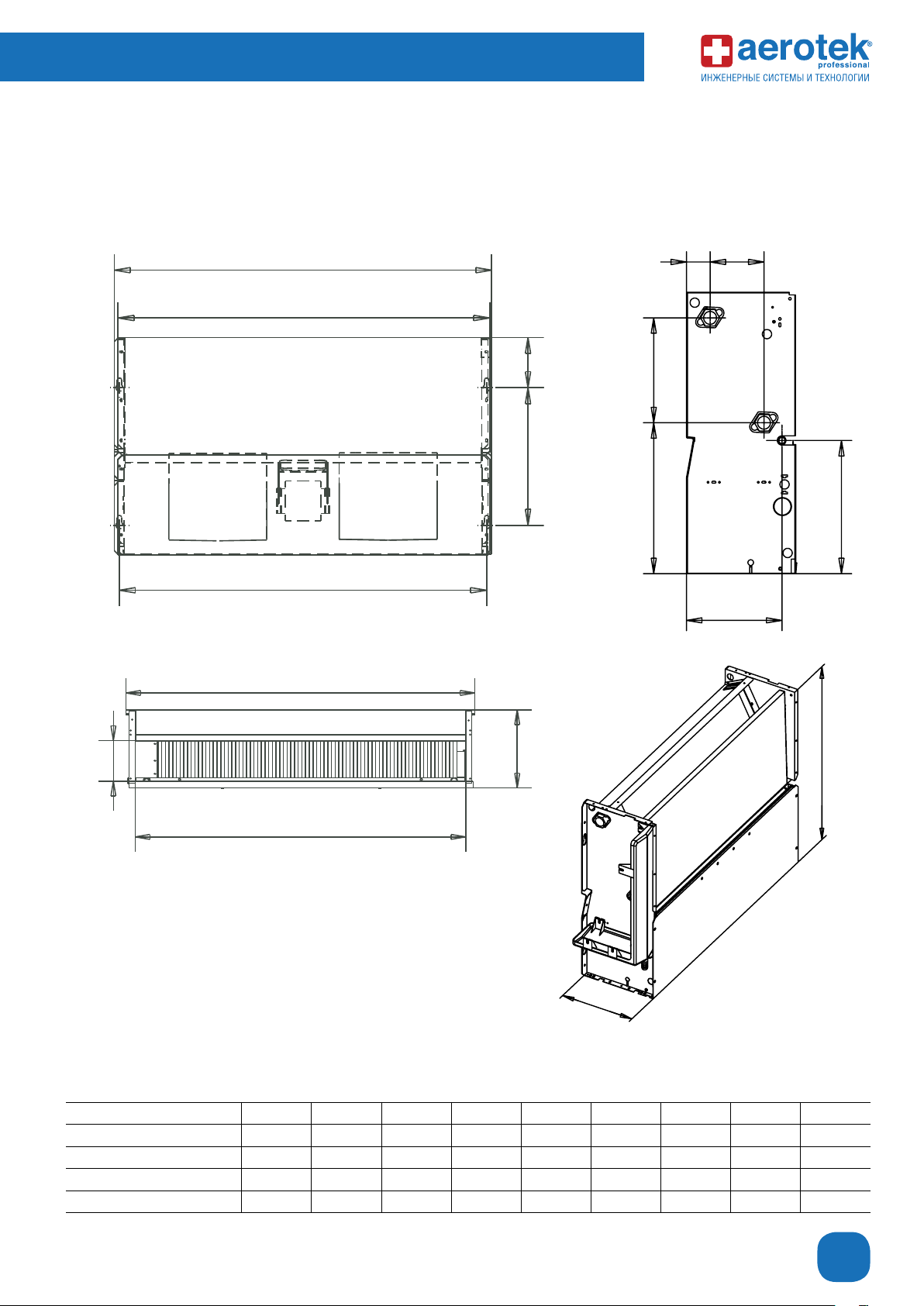

Рис. 3. Габаритные размеры фанкойлов ACF-M/OF.
D
126
46
203
105
345
291
258
B
185
A
87
C
Таблица №3. Обозначения на чертеже (Рисунок №3).
ACF-M 15 20 25 35 40 50 55 65 80
A (мм) 550 550 750 750 950 950 1250 1250 1250
B (мм) 526 526 726 726 926 926 1226 1226 1226
C (мм) 500 500 700 700 900 900 1200 1200 1200
D (мм) 532 532 732 732 932 932 1232 1232 1232
212
545
212
9
Page 10
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
4. СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ

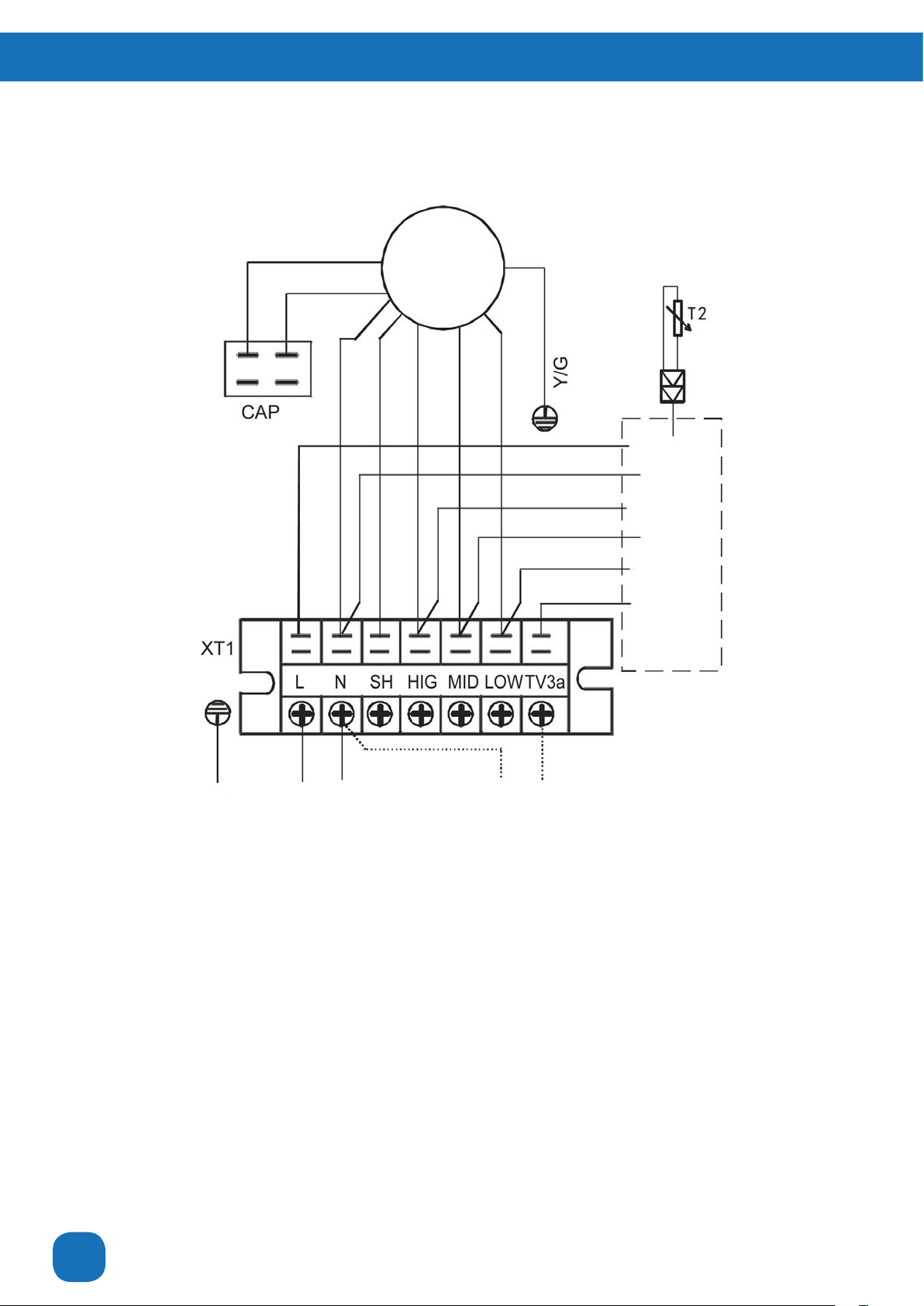

Рис. 4. Электрическая схема
Электродвигатель
Белый
Белый
Напряжение питания
Красный
Черный
Синий
Оранжевый
Желтый
Красный
Желтый Черный
К КОНТРОЛЛЕРУ
Синий Белый Коричн.
Управление клапаном
Примечание.
В случае использования пульта управления, предусматривающего работу вентилятора в 3 скоростных режимах (высокая, средняя и низкая скорости), клемму пульта с высокой скоростью можно подключить или к
клемме HIG, или к клемме SH (super high) по желанию пользователя.
10
Page 11
www.aerotek.ru
5. МОНТАЖ
5.1. Выбор площадки для монтажа
При монтаже фанкойла необходимо оставить достаточное сервисное пространство для проведения техобслу-
живания.

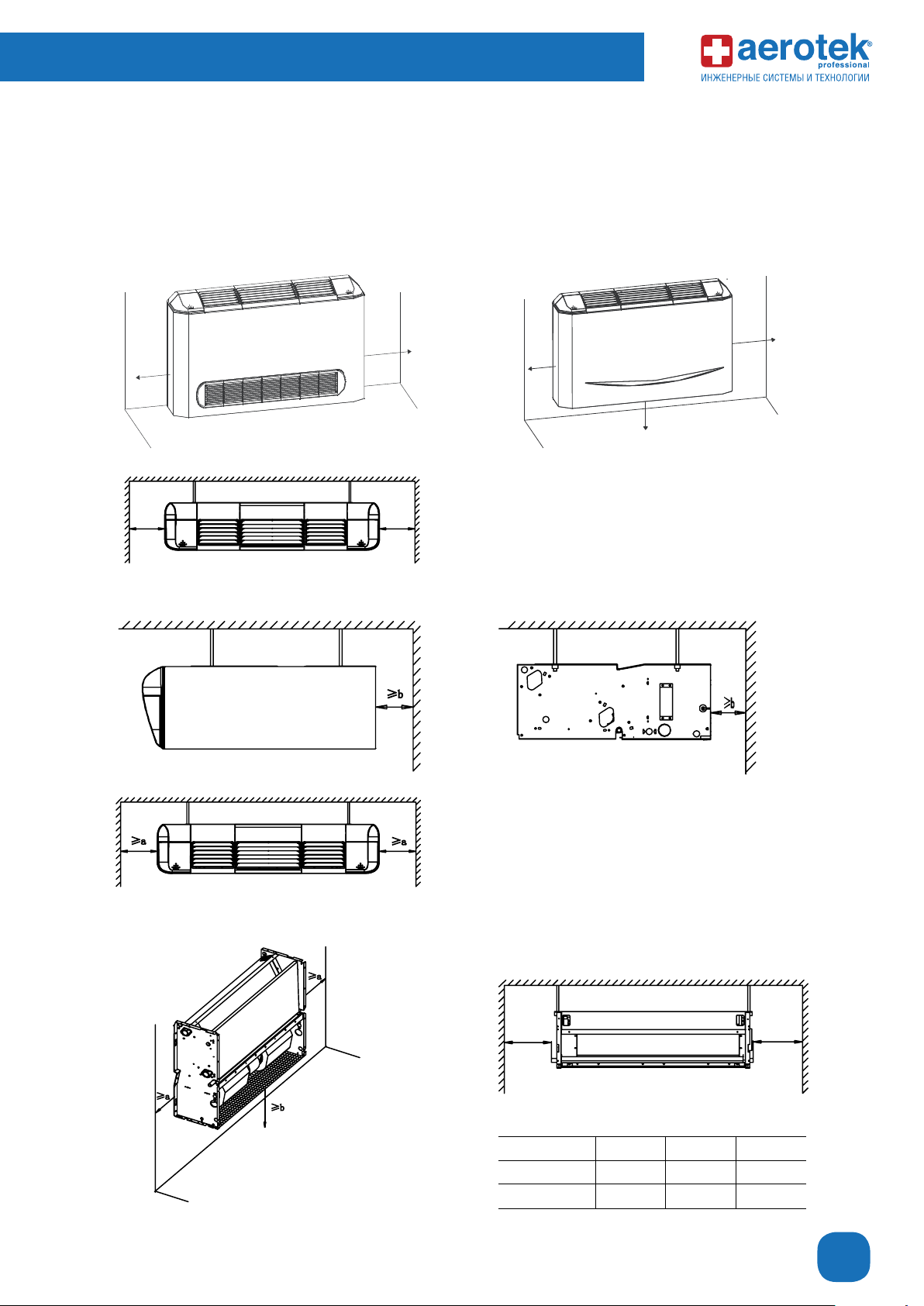

Рис. 5. Схема напольного монтажа агрегатов ACF-M
≥a
≥a
≥a
≥a
Рис. 6. Схема подпотолочного монтажа агрегатов ACF-M
≥b
≥a
≥a
≥b
≥a
Рис. 7. Схема монтажа агрегатов ACF-M/OF
≥a
≥a
≥b
≥a
≥a
Рис. 5 6 7
a мм 150 150 200
b мм - 80 80
≥a
11
Page 12
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
5.2 Монтаж дренажного трубопровода
Дренажный трубопровод устанавливается с уклоном, обеспечивающим необходимый отвод воды. На рисунке
приведена рекомендованная установка дренажного трубопровода.

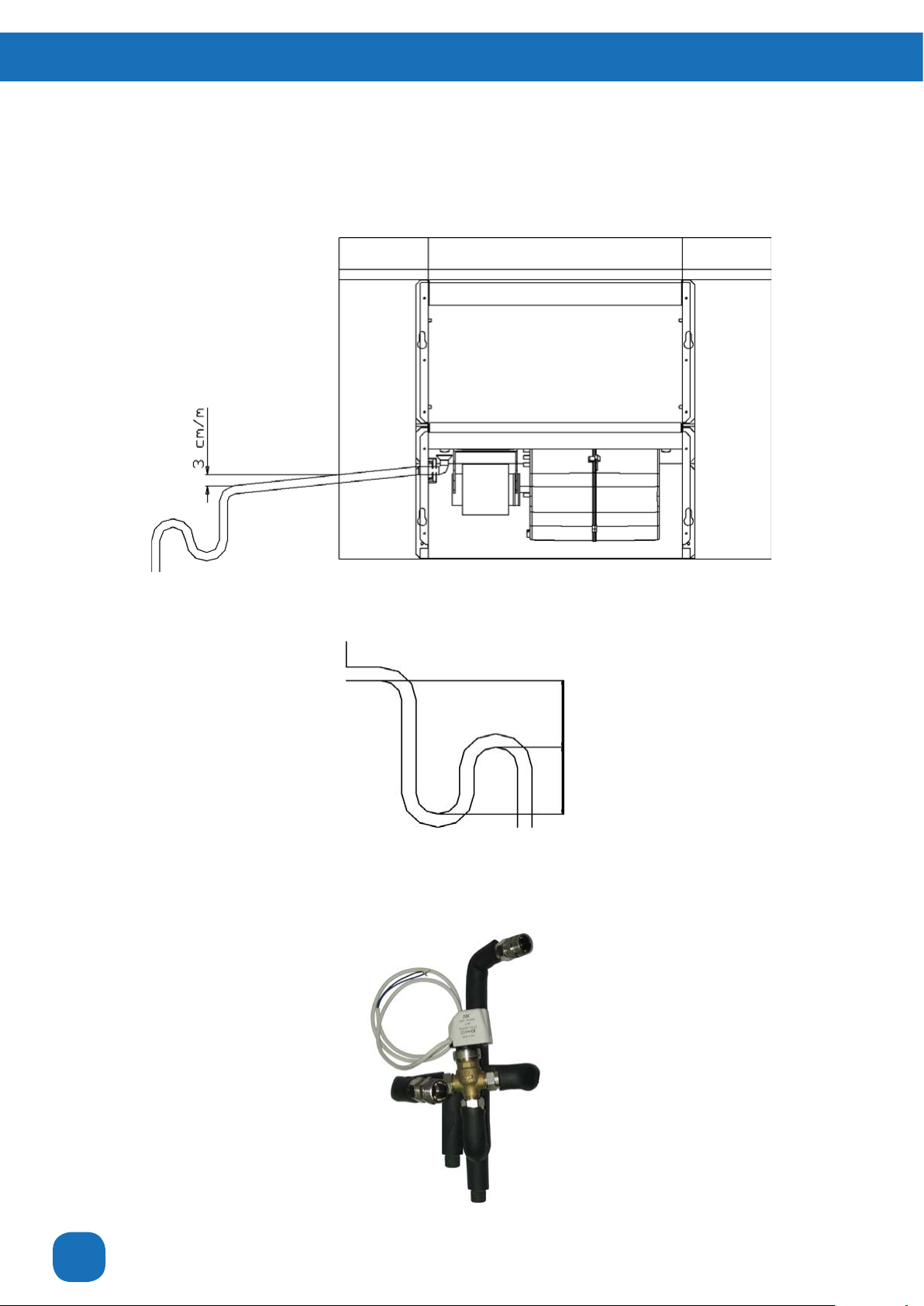

Рис. 8. Схема монтажа дренажного трубопровода.
Дренажный трубопровод следует оснастить сифоном для предотвращения просачивания запахов. На рисунке
приведена рекомендованная установка сифона.
Рис. 9. Схема устройства сифона.
50 мм50 мм
5.3 Подключение холодоносителя
При подключении холодоносителя к фанкойлу рекомендуется использование трехходового клапанного узла
с сервоприводом AF-M2, обеспечивающего оптимальную регулировку холодопроизводительности, а также быстрый и удобный монтаж.
12
Page 13
www.aerotek.ru
6. СБОРОЧНЫЕ ЧЕРТЕЖИ ФАНКОЙЛОВ. СПЕЦИФИКАЦИЯ

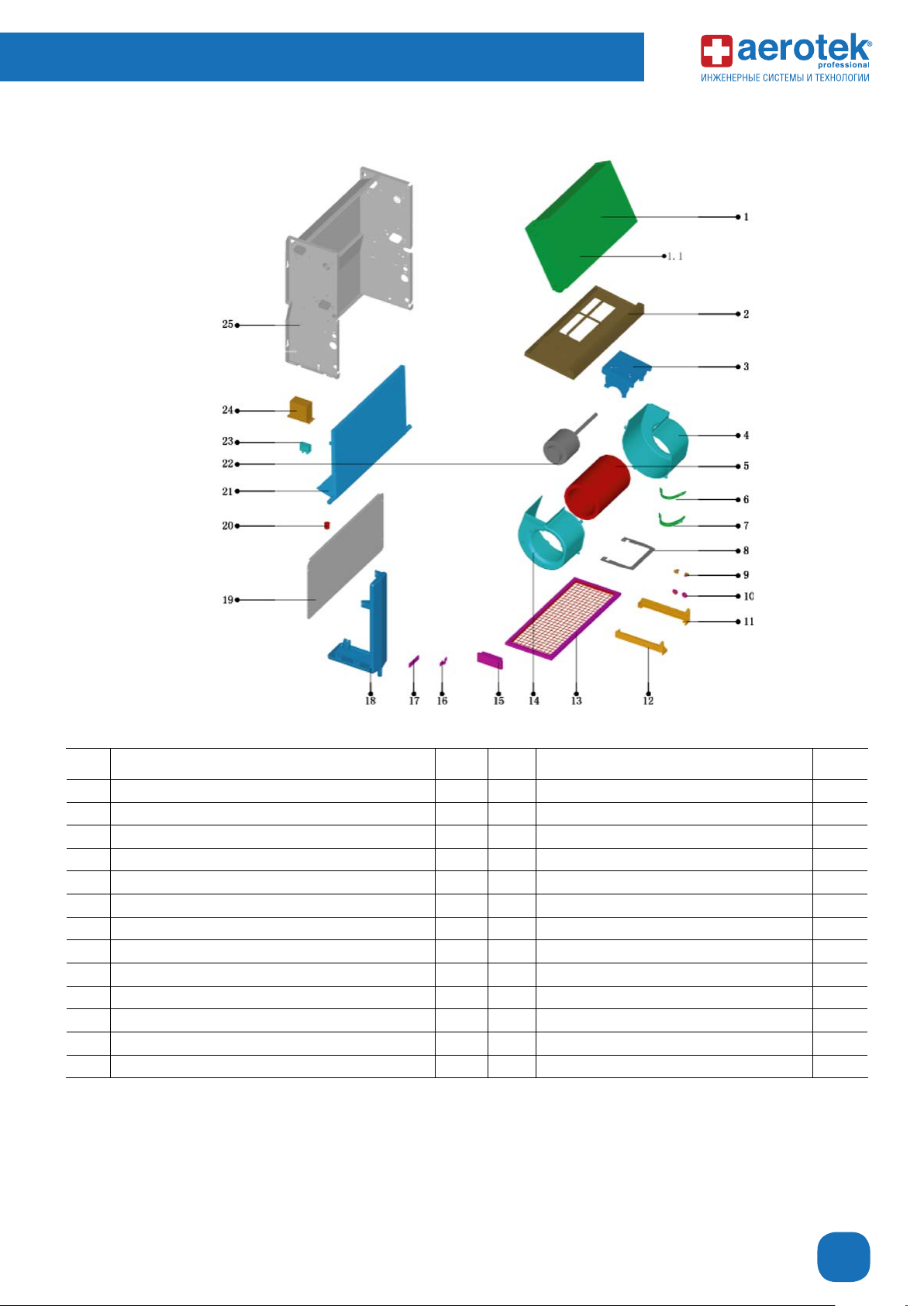

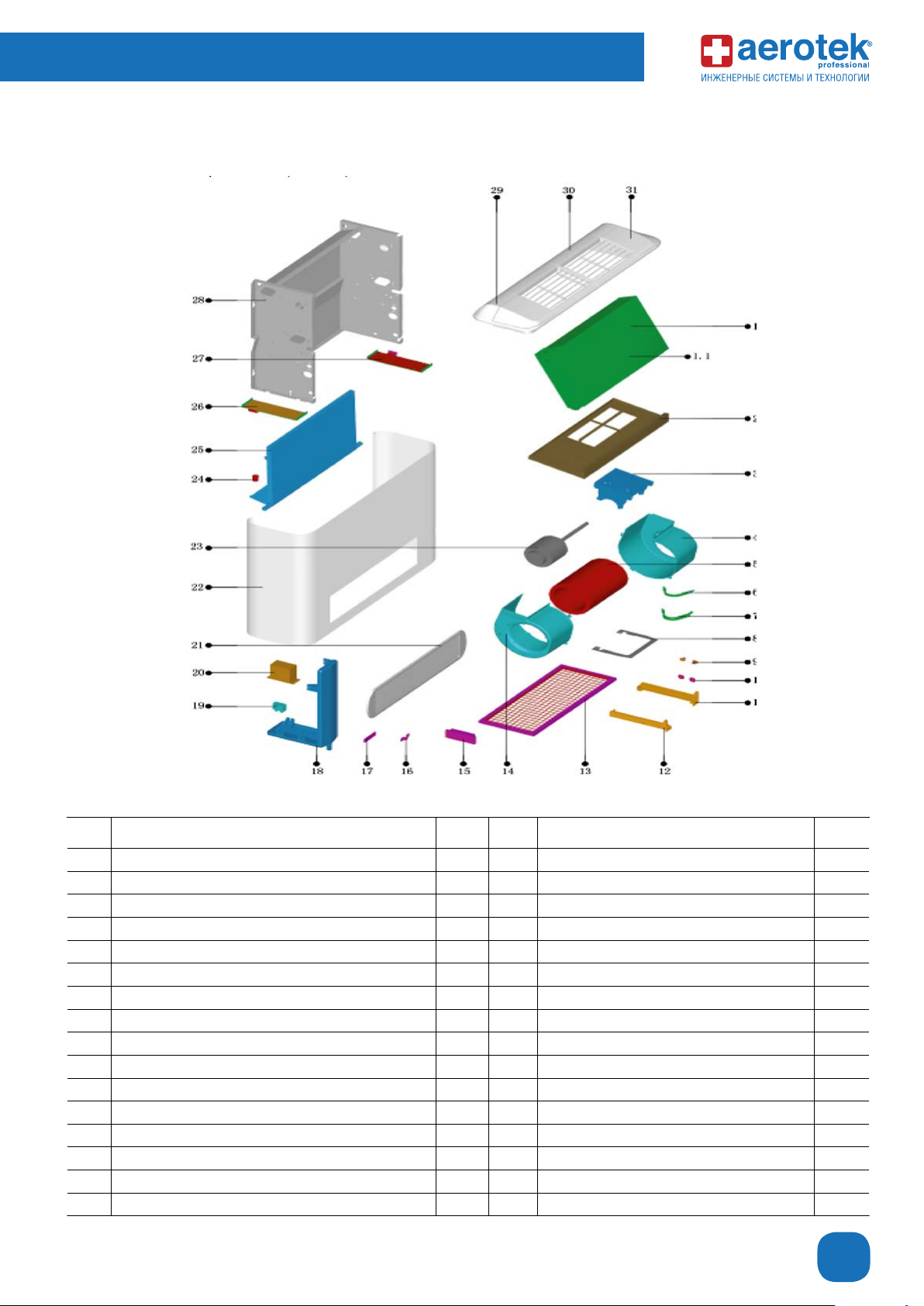

Рис. 10. Сборочный чертеж ACF-15M и ACF-20M
Таблица № 4. Спецификация ACF-15M и ACF-20M
№ Наименование
1 Испаритель в сборе 1 16 Зажим 1
1.1 Датчик температуры трубопровода 1 17 Соединительная муфта 1
2 Разделительная перегородка 1 18 Дренажный поддон в сборе 1
3 Кронштейн двигателя 1 19 Конденсатор двигателя 1
4 Левый спиральный кожух 1 20 Корпус конденсатора 1
5 Вентилятор 1 21 Жалюзи в сборе 1
6 Хомут двигателя 1 22 Корпус в сборе 1
7 Хомут двигателя 1 23 Двигатель 1
8 Монтажная панель 1 24 Герметичная заглушка 1
9 Кронштейн фильтра 2 25 Дренажный поддон 1
10 Кронштейн фильтра 2 26 Левая герметичная панель в сборе 1
11 Кронштейн фильтра 1 27 Правая герметичная панель в сборе 1
12 Кронштейн фильтра 1 28 Основание 1
13 Фильтр 1 29 Левая крышка в сборе 1
14 Спиральный кожух 1 30 Жалюзи в сборе 2
15 Соединительная муфта 1 31 Правая крышка в сборе 1
Кол-во
№ Наименование
Кол-
во
13
Page 14
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M

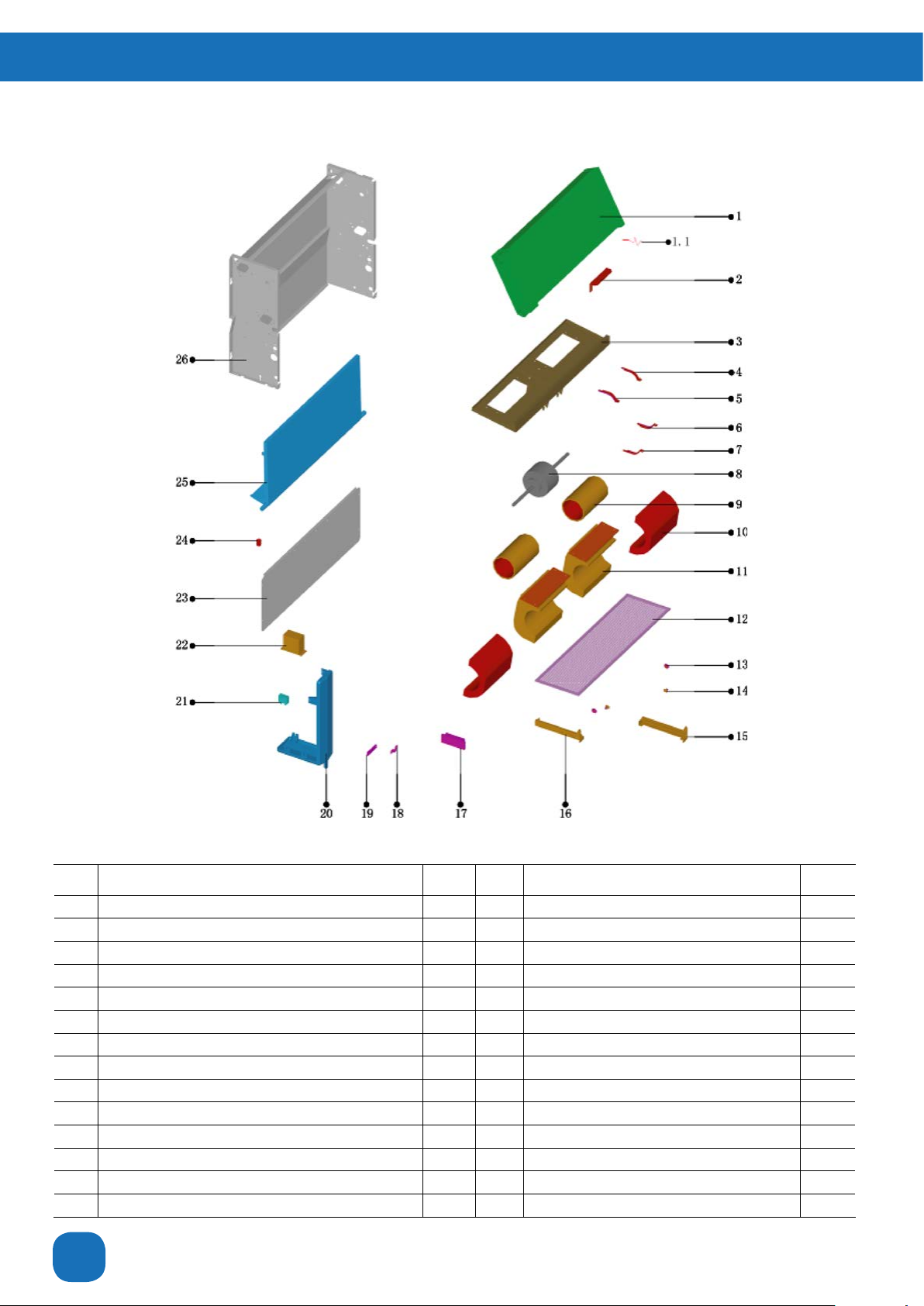

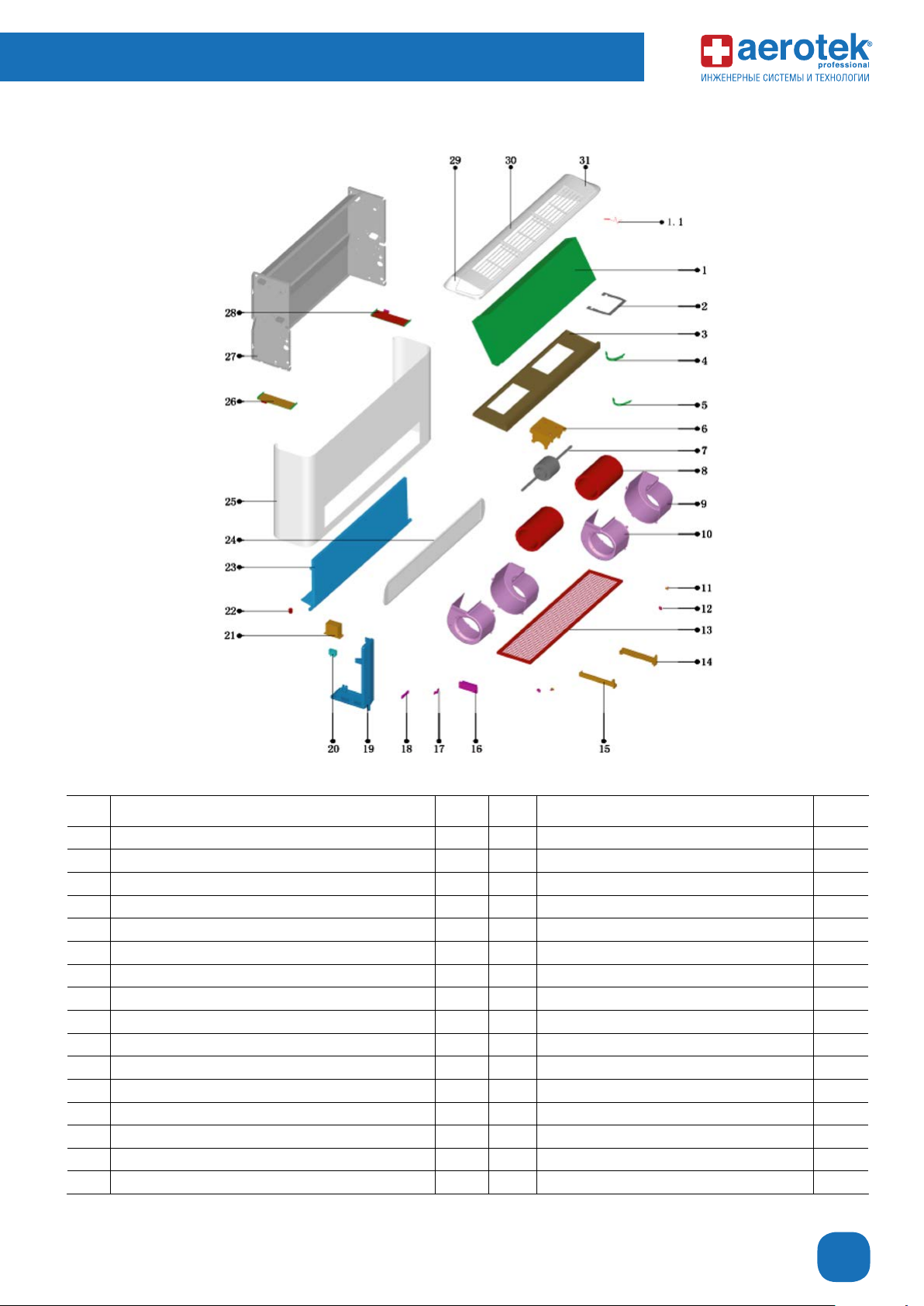

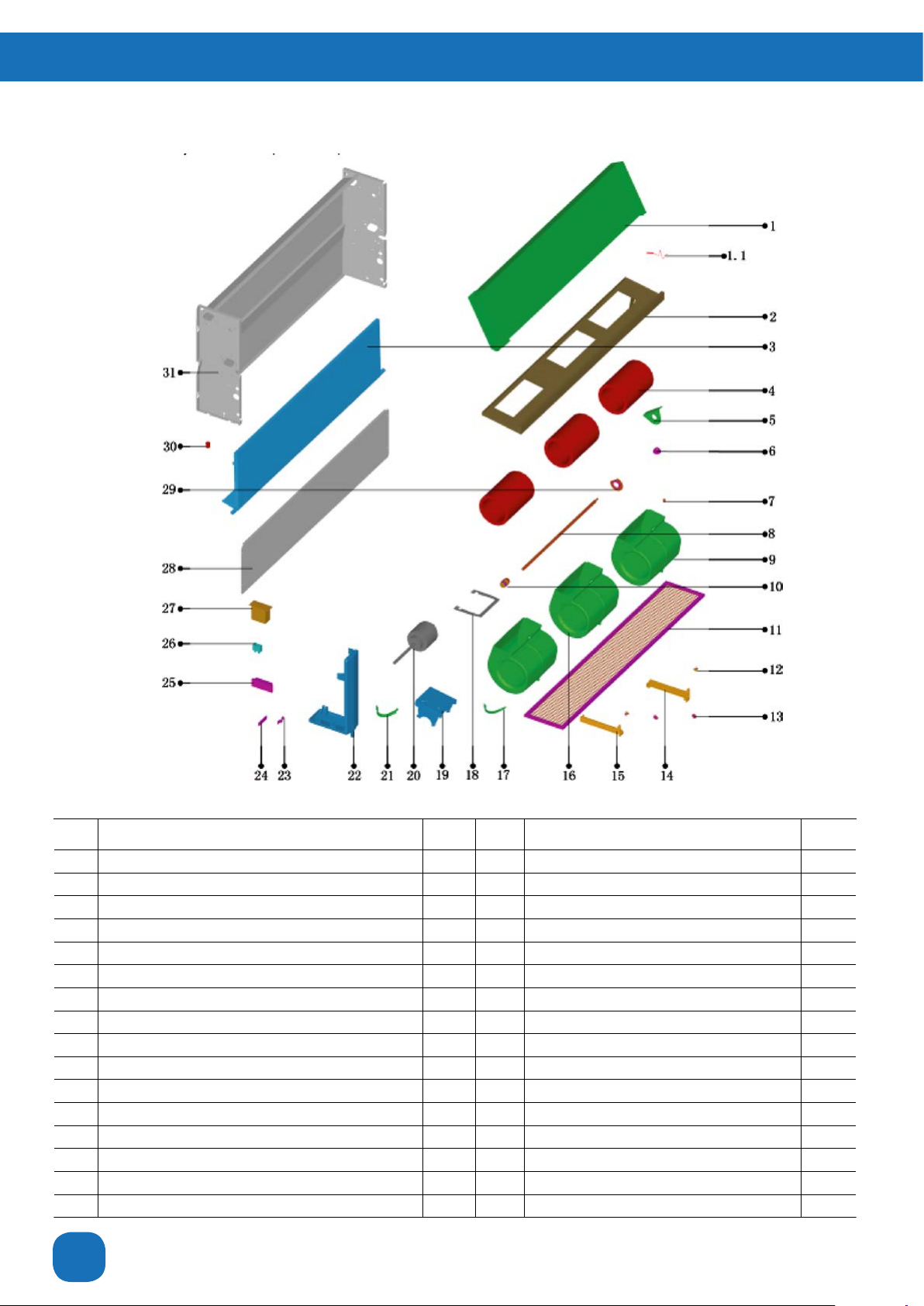

Рис. 11. Сборочный чертеж ACF-25M и ACF-35M
Таблица № 5. Спецификация ACF-25M и ACF-35M
№ Наименование
1 Испаритель в сборе 1 17 Соединительная муфта 1
1.1 Датчик температуры в сборе 1 18 Зажим 1
2 Укрепленная пластина 1 19 Соединительная муфта 1
3 Разделительная перегородка 1 20 Дренажный поддон в сборе 1
4 Крепление 1 21 Конденсатор двигателя 1
5 Крепление 1 22 Корпус конденсатора 1
6 Крепление 1 23 Жалюзи в сборе 1
7 Крепление 1 24 Герметичная заглушка 1
8 Двигатель 1 25 Дренажный поддон 1
9 Вентилятор 2 26 Корпус в сборе 1
10 Спиральный кожух 2 27 Левая герметичная панель в сборе 1
11 Спиральный кожух 2 28 Правая герметичная панель в сборе 1
12 Фильтр 1 29 Основание 1
13 Кронштейн фильтра 2 30 Левая крышка в сборе 1
14 Кронштейн фильтра 2 31 Жалюзи в сборе 1
15 Кронштейн фильтра 1 32 Жалюзи в сборе 2
16 Кронштейн фильтра 1 33 Правая крышка в сборе 1
Кол-во
№ Наименование
Кол-
во
14
Page 15
www.aerotek.ru

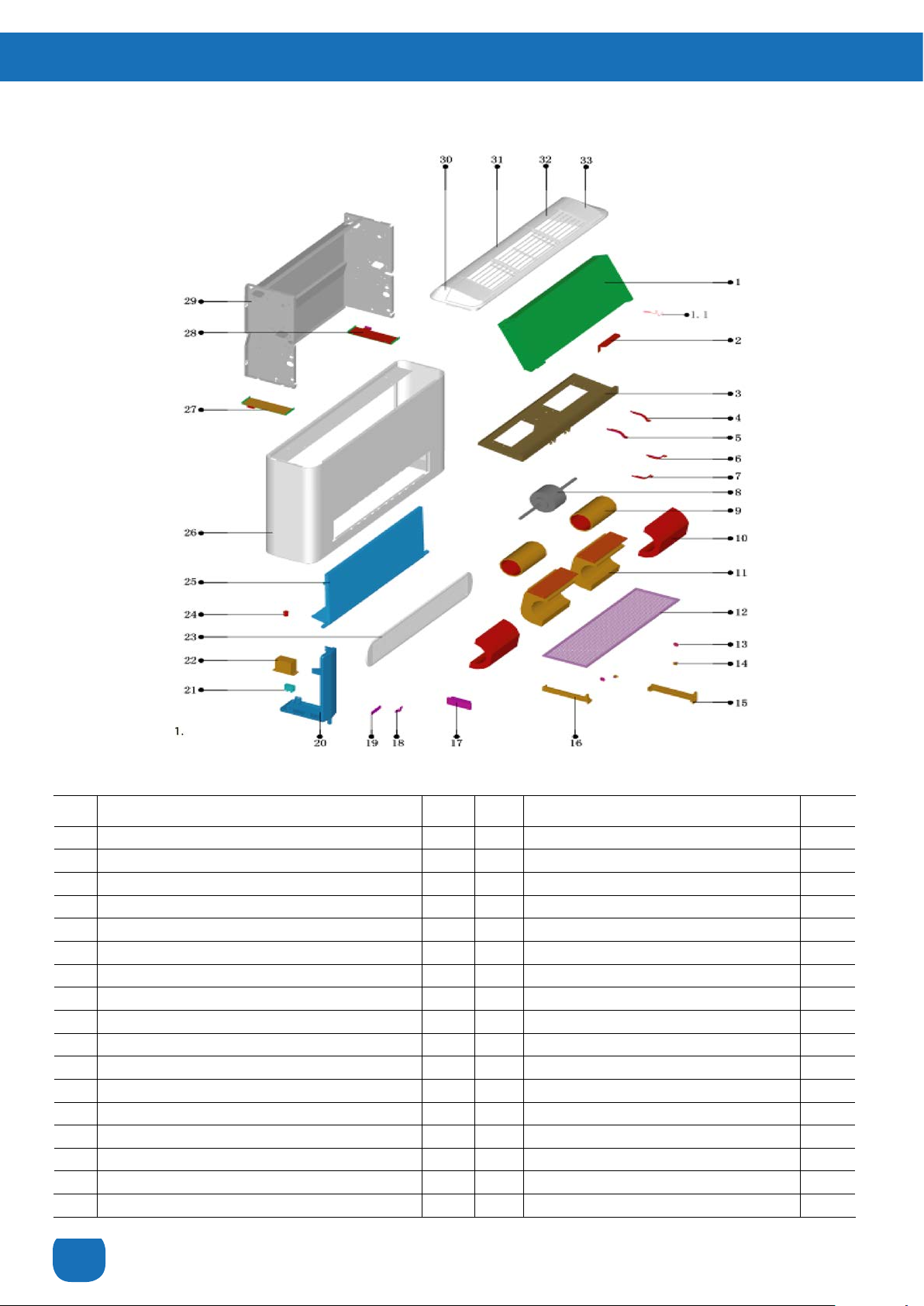

Рис. 12. Сборочный чертеж ACF-40M и ACF-50M
Таблица № 6. Спецификация ACF-40M и ACF-50M
№ Наименование
1 Испаритель в сборе 1 16 Зажим 1
1.1 Датчик температуры трубопровода 1 17 Соединительная муфта 1
2 Монтажная панель 1 18 Дренажный поддон в сборе 1
3 Разделительная перегородка 1 19 Конденсатор двигателя 1
4 Хомут двигателя 1 20 Корпус конденсатора 1
5 Хомут двигателя 1 21 Жалюзи в сборе 1
6 Кронштейн двигателя 1 22 Корпус в сборе 1
7 Двигатель 1 23 Двигатель 1
8 Вентилятор 2 24 Герметичная заглушка 1
9 Спиральный кожух 2 25 Дренажный поддон 1
10 Спиральный кожух 2 26 Левая герметичная панель в сборе 1
11 Кронштейн фильтра 2 27 Правая герметичная панель в сборе 1
12 Кронштейн фильтра 2 28 Основание 1
13 Фильтр 1 29 Левая крышка в сборе 1
14 Кронштейн фильтра 1 30 Жалюзи в сборе 3
15 Кронштейн фильтра 1 31 Правая крышка в сборе 1
Кол-во
№ Наименование
Кол-
во
15
Page 16
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
Рис. 13. Сборочный чертеж ACF-55M, ACF-65M, ACF-80M
Таблица № 7. Спецификация ACF-55M, ACF-65M, ACF-80M
№ Наименование
1 Испаритель в сборе 1 19 Кронштейн двигателя 1
1.1 Датчик температуры трубопровода 1 20 Двигатель 1
2 Разделительная перегородка 1 21 Хомут двигателя 1
3 Дренажный поддон 1 22 Дренажный поддон в сборе 1
4 Вентилятор 3 23 Зажим 1
5 Опорная плата подшипника 1 24 Соединительная муфта 1
6 Опорная стойка подшипника 1 25 Соединительная муфта 1
7 Подшипник 1 26 Корпус конденсатора 1
8 Соединительный вал 1 27 Конденсатор двигателя 1
9 Спиральный кожух 3 28 Корпус в сборе 1
10 Соединит. устройство 1 29 Жалюзи в сборе 1
11 Фильтр 1 30 Крепление подшипника 1
12 Кронштейн фильтра 2 31 Герметичная заглушка 1
13 Кронштейн фильтра 2 32 Левая герметичная панель в сборе 1
14 Кронштейн фильтра 1 33 Основание 1
15 Кронштейн фильтра 1 34 Левая крышка в сборе 1
16 Спиральный кожух 3 35 Правая герметичная панель в сборе 1
17 Хомут двигателя 1 36 Жалюзи в сборе 4
18 Монтажная панель 1 37 Правая крышка в сборе 1
Кол-во
№ Наименование
Кол-
во
16
Page 17
www.aerotek.ru
Рис. 14. Сборочный чертеж ACF-15M/OF и ACF-20M/OF
Таблица № 8. Спецификация ACF-15M/OF и ACF-20M/OF
№ Наименование
1 Испаритель в сборе 1 13 Фильтр 1
1.1 Датчик температуры трубопровода 1 14 Спиральный кожух 1
2 Разделительная перегородка 1 15 Соединительная муфта 1
3 Кронштейн двигателя 1 16 Зажим 1
4 Левый спиральный кожух 1 17 Соединительная муфта 1
5 Вентилятор 1 18 Дренажный поддон в сборе 1
6 Хомут двигателя 1 19 Обшивочный лист в сборе 1
7 Хомут двигателя 1 20 Герметичная заглушка 1
8 Монтажная панель 1 21 Дренажный поддон 1
9 Кронштейн фильтра 2 22 Двигатель 1
10 Кронштейн фильтра 2 23 Конденсатор двигателя 1
11 Кронштейн фильтра 1 24 Корпус конденсатора 1
12 Кронштейн фильтра 1 25 Основание 1
Кол-во
№ Наименование
Кол-
во
17
Page 18
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
Рис. 15. Сборочный чертеж ACF-25M/OF и ACF-35M/OF
Таблица № 9. Спецификация ACF-25M/OF и ACF-35M/OF
№ Наименование
1 Испаритель в сборе 1 14 Кронштейн фильтра 2
1.1 Датчик температуры в сборе 1 15 Кронштейн фильтра 1
2 Укрепленная пластина 1 16 Кронштейн фильтра 1
3 Разделительная перегородка 1 17 Соединительная муфта проводов 1
4 Крепление 1 18 Зажим 1
5 Крепление 1 19 Соединительная муфта 1
6 Крепление 1 20 Дренажный поддон в сборе 1
7 Крепление 1 21 Конденсатор двигателя 1
8 Двигатель 1 22 Корпус конденсатора 1
9 Вентилятор 2 23 Обшивочный лист в сборе 1
10 Спиральный кожух 2 24 Герметичная заглушка 1
11 Спиральный кожух 2 25 Дренажный поддон 1
12 Фильтр 1 26 Основание 1
13 Кронштейн фильтра 2
Кол-во
№ Наименование
18
Кол-
во
Page 19
www.aerotek.ru
Рис. 16. Сборочный чертеж ACF-40M/OF и ACF-50M/OF
Таблица № 10. Спецификация ACF-40M/OF и ACF-50M/OF
№ Наименование
1 Испаритель в сборе 1 13 Фильтр 1
1.1 Датчик температуры трубопровода 1 14 Кронштейн фильтра 1
2 Монтажная панель 1 15 Кронштейн фильтра 1
3 Хомут двигателя 1 16 Соединительная муфта 1
4 Разделительная перегородка 1 17 Зажим 1
5 Хомут двигателя 1 18 Соединительная муфта 1
6 Кронштейн двигателя 1 19 Дренажный поддон в сборе 1
7 Двигатель 1 20 Конденсатор двигателя 1
8 Вентилятор 2 21 Корпус конденсатора 1
9 Левый спиральный кожух 2 22 Обшивочный лист в сборе 1
10 Спиральный кожух 2 23 Герметичная заглушка 1
11 Кронштейн фильтра 2 24 Дренажный поддон 1
12 Кронштейн фильтра 2 25 Основание 1
Кол-во
№ Наименование
Кол-
19
во
Page 20
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M

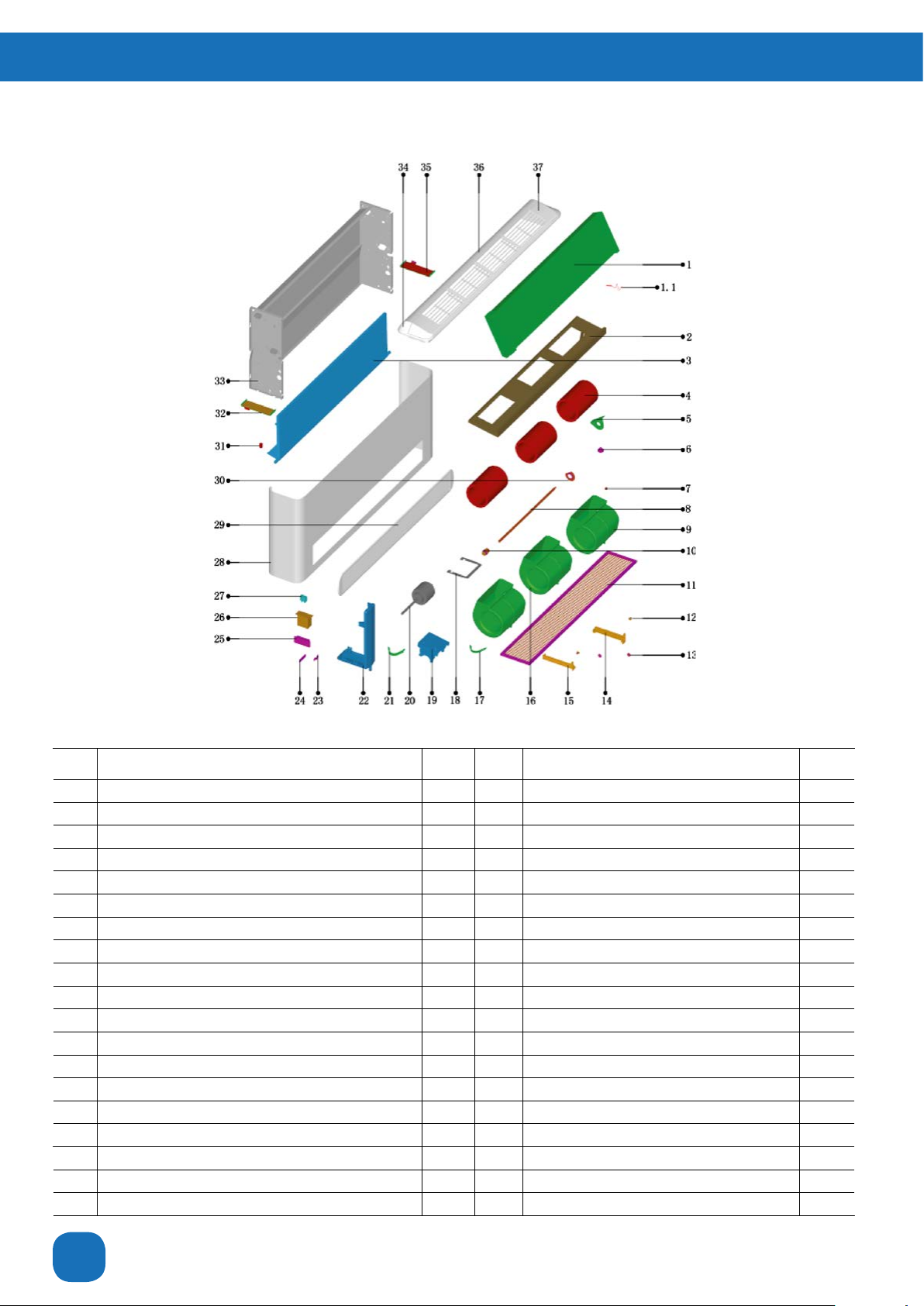

Рис. 17. Сборочный чертеж ACF-55M/OF, ACF-65M/OF, ACF-80M/OF
Таблица № 11. Спецификация ACF-55M/OF, ACF-65M/OF, ACF-80M/OF
№ Наименование
1 Испаритель в сборе 1 16 Спиральный кожух 3
1.1 Датчик температуры трубопровода 1 17 Хомут двигателя 1
2 Разделительная перегородка 1 18 Монтажная панель 1
3 Дренажный поддон 1 19 Кронштейн двигателя 1
4 Вентилятор 3 20 Двигатель 1
5 Опорная плата подшипника 1 21 Хомут двигателя 1
6 Опорная стойка подшипника 1 22 Дренажный поддон в сборе 1
7 Подшипник 1 23 Клемма 1
8 Соединительный вал 1 24 Соединительная муфта 1
9 Левый спиральный кожух 3 25 Соединительная муфта 1
10 Соединит. устройство 1 26 Конденсатор двигателя 1
11 Фильтр 1 27 Корпус конденсатора 1
12 Кронштейн фильтра 2 28 Обшивочный лист в сборе 1
13 Кронштейн фильтра 2 29 Крепление подшипника 1
14 Кронштейн фильтра 1 30 Герметичная заглушка 1
15 Кронштейн фильтра 1 31 Основание 1
Кол-во
№ Наименование
Кол-
во
20
Page 21
www.aerotek.ru

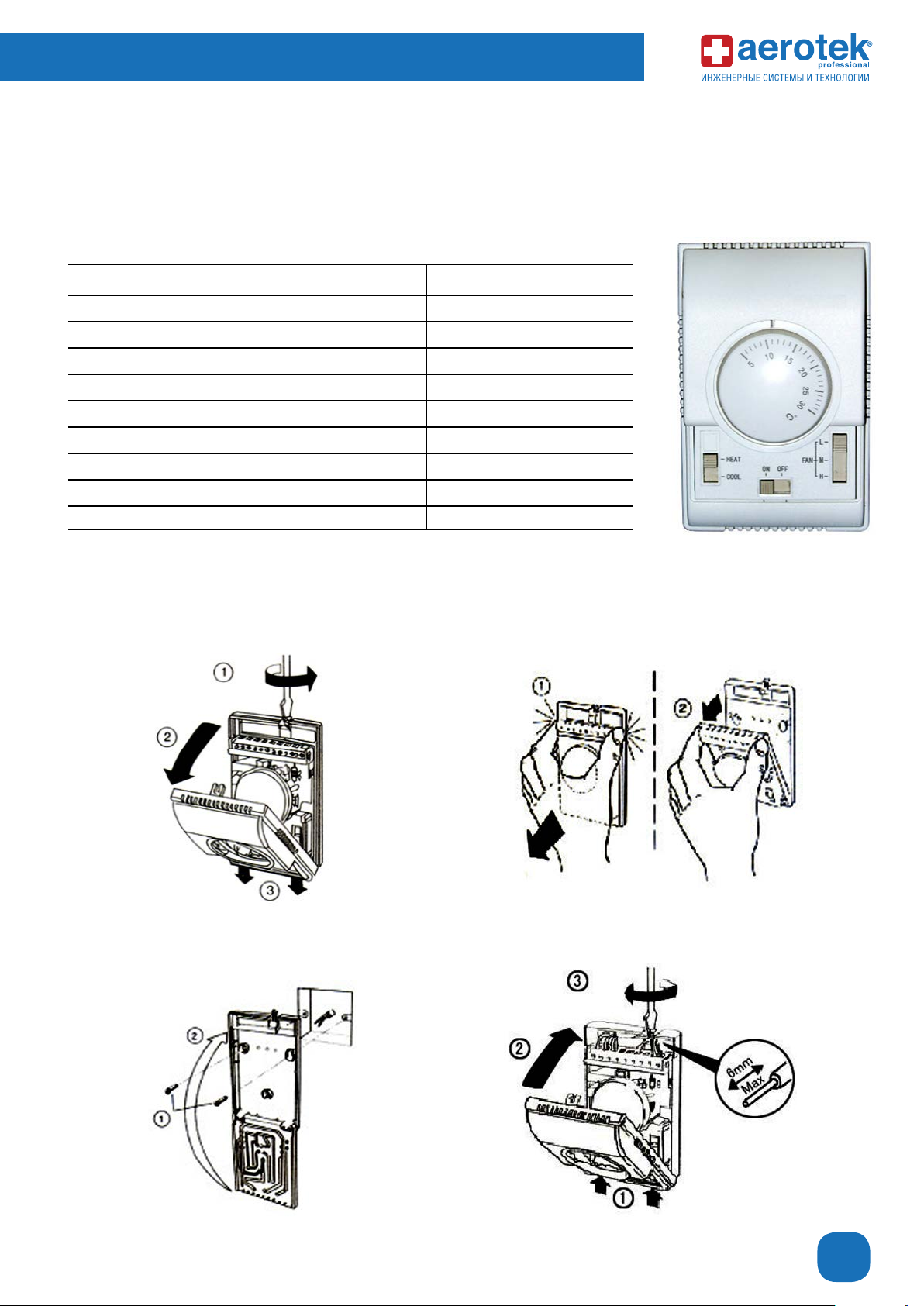

7. НАСТЕННЫЙ ТЕРМОСТАТ AC-F2-72
7.1 Описание термостата
Индивидуальный проводной термостат, предназначенный для управления канальными фанкойлами серии
АCF-DM и напольно-потолочными фанкойлами серии ACF-M.
Таблица № 12. Технические характеристики.
Параметр Значение
Диапазон регулирования температуры воздуха 10 – 30 оС
Температурный дифференциал 1 оС
о
Температурный диапазон при эксплуатации 0 – 45
Влажностный диапазон при эксплуатации 5 - 90 %
Температурный диапазон при хранении и транспортировке -20 - 60
Напряжение питания 220 В, 50/60Гц
Рабочий ток 6(4) A
Диаметр проводов для подключения термостата 1,5 мм2
С
о
С
Габаритные размеры (ДхШхВ) 128х85х39 мм
7.2 Монтаж термостата
1) Демонтируйте фронтальную панель,
открутив винт в верхней части термостата.
3) Установите крепежную панель,
расположенную с тыльной стороны термостата.
Закрепите панели в обратном порядке
2) Демонтируйте внутреннюю панель.
4) Подключите электропроводку к терминалу
21
Page 22
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
7.3 Электрическая схема
Рис. 18-1. Схема подключения с трехходовым клапаном.
Рис. 18-2. Схема подключения без трехходового клапана.
7.4 Инструкция по использованию термостата
На передней панели термостата расположена поворотная клавиша для регулирования температуры воздуха в
помещении рядом с которой нанесена разметка, соответствующая уровню температуры воздуха. Также на фронтальной панели расположена клавиша для ручного регулирования скорости вращения вентилятора.
Установите клавишу, расположенную на передней панели в положение “Heat”, если вы хотите нагреть воздух
в помещении. Установите клавишу в положение “Cool”, если вы хотите охладить воздух в помещении.
Температурная установка. Установите поворотную клавишу в положение, соответствующее необходимой тем-
пературе воздуха в помещении.
Ручное регулирование скорости вращения вентилятора. Установите клавишу в необходимое положение: 1-2-3,
что соответствует соответствует низкой, средней или высокой скорости вращения вентилятора.
22
Page 23
www.aerotek.ru

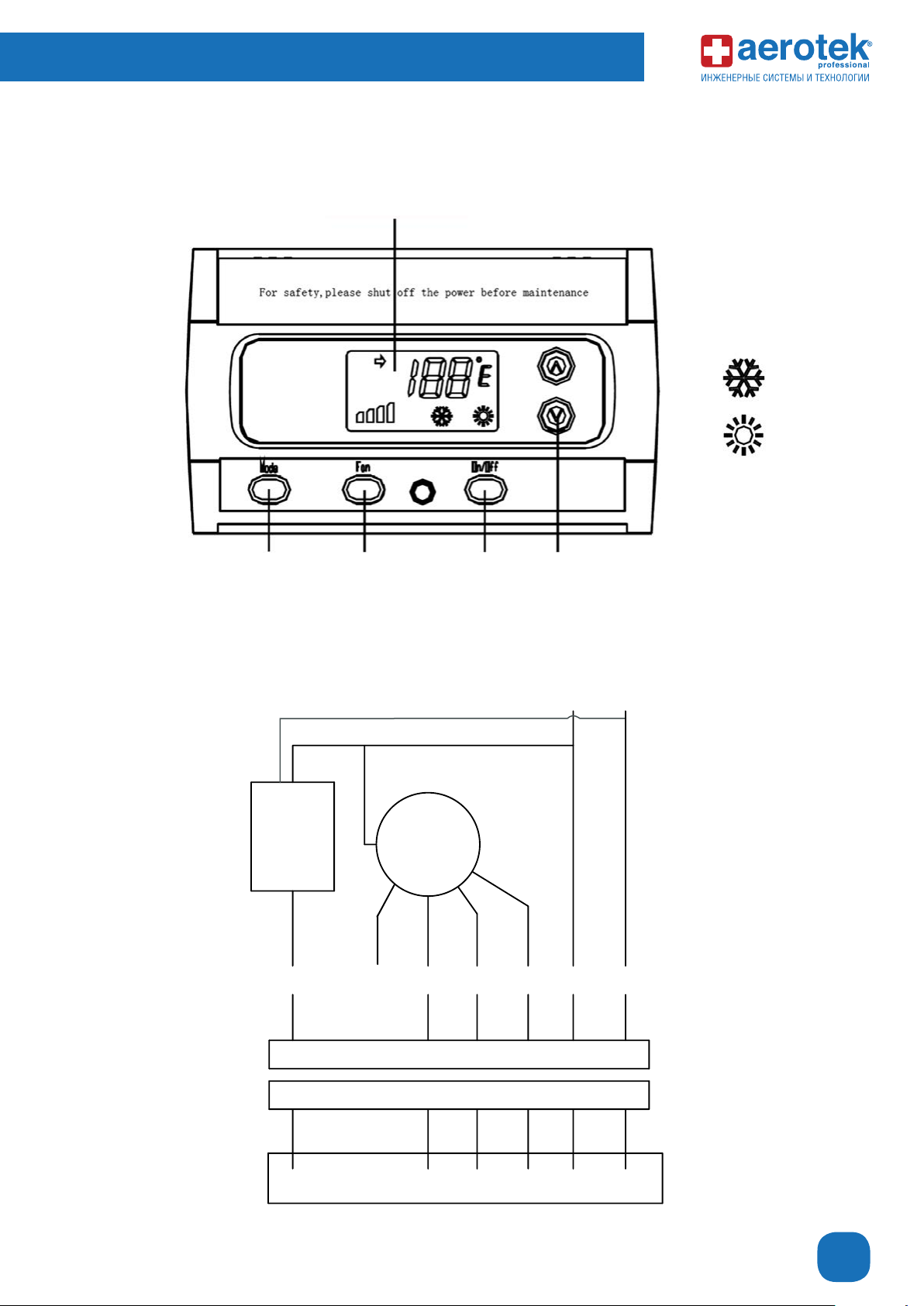

Проводной контроллер: KJR-15B/E(P)
8. УПРАВЛЕНИЕ
Дисплей
Охлаждение
Нагрев
Кнопка выбора
режима работы
Рис. 19. Электрическая схема
Трехходовой
Кнопка выбора
скорости вентилятора
Синий
клапан
Коричневый
Электродвигатель
Кнопка Вкл/Выкл
(ON/OFF)
TV3a
Черный Черный Оранж. Синий Желтый
Кнопки
настройки
Электропитание
N L
LOWMIDHIGHSH
Синий Коричн. Желтый Белый Черный Красный
Разъем
Разъем
Коричн. Желтый Белый Черный КрасныйСиний
КОНТРОЛЛЕР
23
Page 24
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
В целях безопасности необходимо отключить питание перед проведением работ по техобслуживанию.
Характеристики и функциональные возможности:
Кнопка выбора режима работы: нагрев, охлаждение, вентиляция
Кнопка выбора скорости вентилятора: низкая, средняя, высокая
Кнопка Вкл/Выкл (On/off): вкл. или выкл.
Отображение температуры в
Условия применения:
Диапазон электрической величины:
Входное напряжение: 220В~; выходное напряжение: 220В~
Диапазон температуры и влажности:
0
0
Температура: -15
-43
Относительная влажность: RH40%~RH90%
Функционирование кнопок:
1. Кнопка выбора скорости вентилятора: используется для изменения скорости вентилятора. При нажатии на
кнопки на ЖК-дисплее появляются соответствующие обозначения для выбора скорости.
2. Кнопка выбора режима работы: используется для выбора рабочего режима. При нажатии на кнопку на ЖКдисплее появляются соответствующие обозначения для выбора режима работы.
3. Кнопка вкл/выкл - on/off: используется для выбора отключения агрегата или режима вентиляции (FAN); Эти
два режима не отображаются на дисплее.
4. Кнопки « » и « ».
Кроме случая выбора системы измерения при однократном нажатии кнопки « » значение уставки темпера
туры увеличивается на 1 градус. При достижении значения 320С при последующем нажатии кнопки увеличения
температуры не происходит.
На дисплее происходит отображение постепенного увеличения температуры:
80, 90, 100 … 32
460,480,500 …89
0
0
Кроме случая выбора системы измерения при однократном нажатии кнопки « » значение уставки темпера-
туры уменьшается на 1 градус. При достижении значения 460C при последующем нажатии кнопки уменьшения
температуры не происходит.
На дисплее происходит отображение постепенного уменьшения температуры:
32 0, 310, 300 … 80
890, 870, 860 … 46
0
0
После подачи питания при одновременном нажатии кнопок « » и « » и удержании их в течение 3 секунд от-
крывается доступ в меню выбора системы измерения.
Выбор системы измерения температуры: градусы Цельсия или градусы Фаренгейта. Нажмите кнопку « » и
« » для выбора системы измерения:
0
С или 0F.
-
После выбора системы измерения нажмите кнопку « » или « » и удерживайте ее в течение 3 секунд для
выхода из данного меню и возврата в меню отображения текущей температуры.
Нажмите и удерживайте кнопку « » или « » в течение 2 секунд, после чего значения температуры будут
увеличиваться или уменьшаться. Если ни одна кнопка не будет нажата в течение 2 секунд, произойдет возврат в
меню отображение текущей температуры, значок “->” исчезнет.
8.1 Функции контроллера
Объединение управляемых объектов каждой части 3х-ходового клапана (кол-во: 2).
В режиме охлаждения или нагрева термостат определяет, необходимо ли посылать сигнал 3х-ходового кла
пана (220В AC) в соответствии со значением текущей температуры и температурной уставки. При отключении
питания сигнал отсутствует.
Двигатель вентилятора
В режиме охлаждения, нагрева или вентиляции возможен выбор одной из 3 скоростей двигателя (опция):
ВЫСОКАЯ (HIGH), СРЕДНЯЯ (MIDDLE), НИЗКАЯ (LOW) 220ВAC). При отключении питания сигнал отсутствует.
24
-
Page 25
www.aerotek.ru
Термостат (T1)
При выходе значения входного напряжения за пределы диапазона 0.05-4.95В определяется открытие или короткое замыкание датчика, 3х-ходовой клапан и двигатель вентилятора отключаются. На дисплее отображается
код ошибки E1, указывающий на то, что кнопки не действуют.
При возврате значения напряжения в диапазон 0.05-4.95В, код ошибки E1 исчезает, сигнал 3х-ходового клапана и двигателя вентилятора возвращается в прежнее состояние, кнопки возвращаются в рабочее состояние.
8.2 Режим работы контроллера
ВЕНТИЛЯЦИЯ (FAN)
Только режим вентиляции. В этом режиме термостат управляет скоростью вращения вентилятора (опционально: ВЫСОКАЯ (HIGH), СРЕДНЯЯ (MIDDLE), НИЗКАЯ (LOW) скорость).
ОХЛАЖДЕНИЕ (COOLING)
В режиме охлаждения термостат определяет, необходимо ли посылать сигнал 3х-ходовому клапану в соответствии со значением текущей температуры и температурной уставки. Сигнал 3х-ходового клапана посылается
только когда Т1 (текущая температура) - Тs (температурная уставка) > 20С.
НАГРЕВ (HEATING)
В режиме нагрева термостат определяет, необходимо ли посылать сигнал 3х-ходового клапана в соответствии
со значением текущей температуры и температурной уставки. Сигнал 3х-ходового клапана посылается только
когда Тs (температурная уставка) - Т1 (текущая температура) > 20С.
Отключение системы
При отключении системы отправки термостатом сигнала 3х-ходового клапана не происходит.
Объяснение функции двигателя вентилятора
В режиме нагрева или охлаждения соответствующие сигналы уровней HIGH, MIDDLE, LOW будут совместимы
с сигналами 3х-ходового клапана.
Установка режима FAN означает только выбор режима ВЕНТИЛЯЦИЯ (FAN)

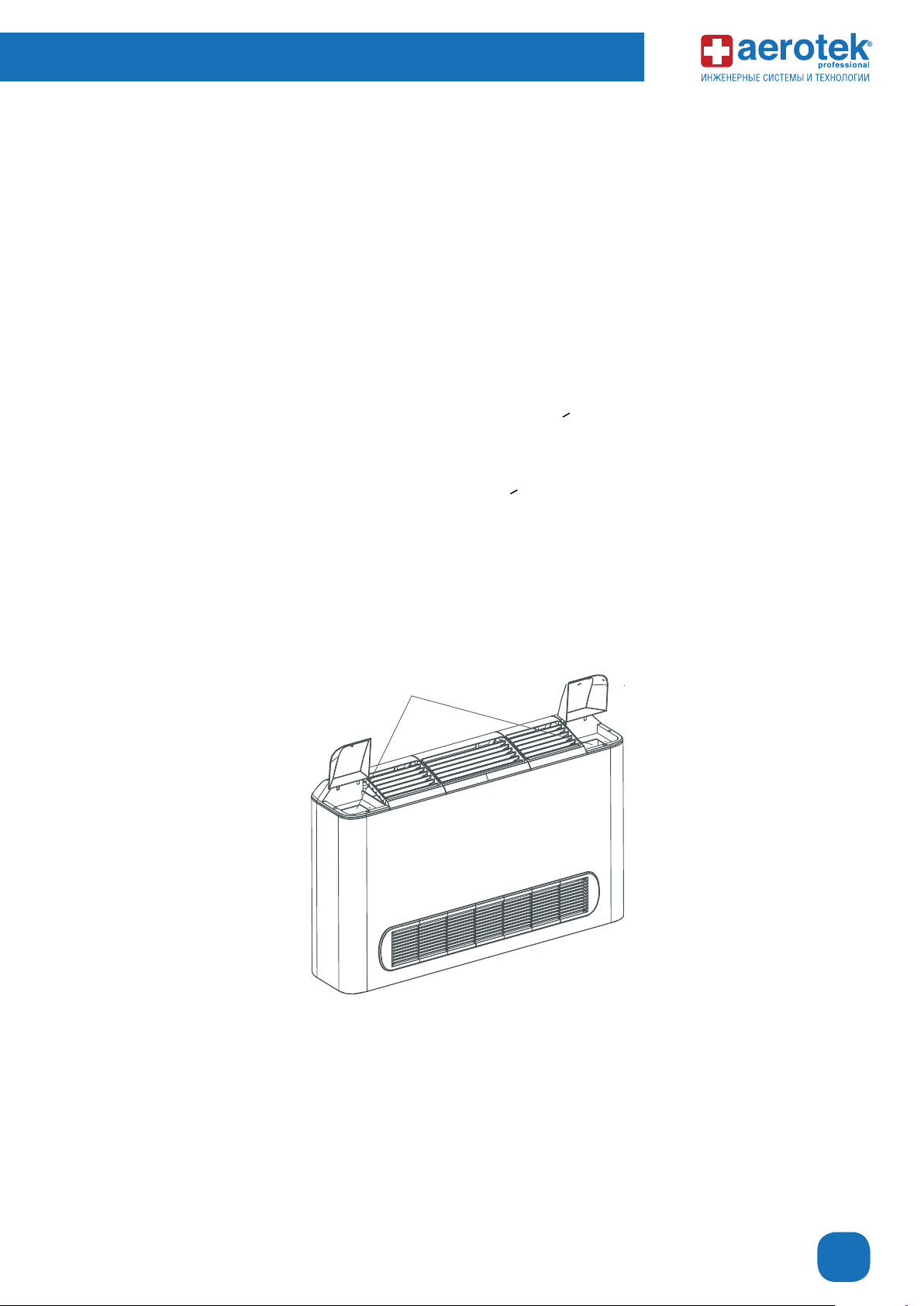

8.3 Инструкция по установке контроллера
Место установки контроллера
Примечание:
По желанию пользователя контроллер может быть установлен в левой или в правой ячейке, либо закреплен на стене.
25
Page 26
Loading...
