Page 1
1
Bedienungsanleitung, User Manual 01/2017
Page 2
2

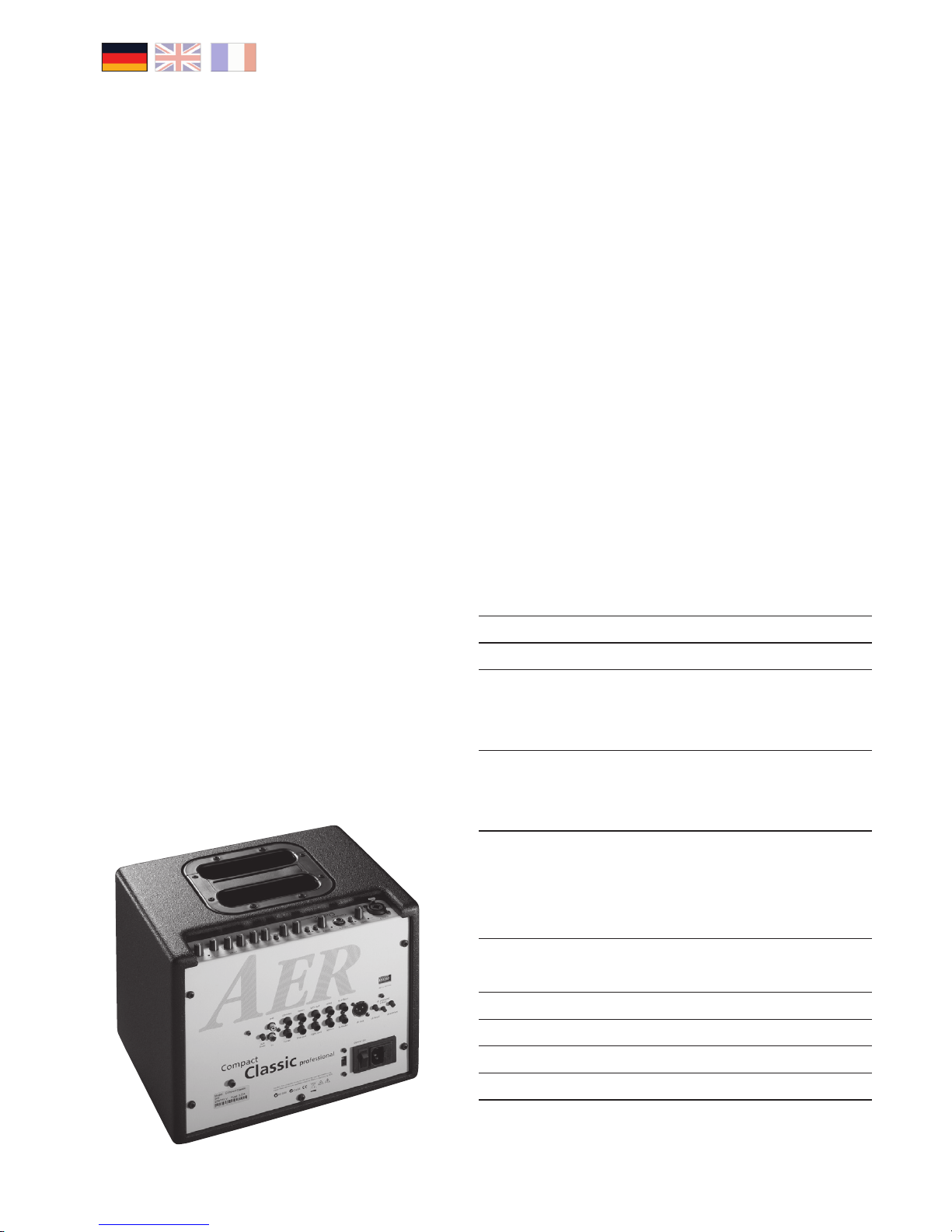

Compact Classic pro
Bedienungsanleitung
Inhalt Seite
1. Einleitung 3
2. Wichtige Sicherheitshinweise 3
3. Konzeption 4
4. Bedienelemente und Anschlüsse 4
4.1 Frontseite 4
4.2 Rückseite 5
5. Inbetriebnahme 6
5.1 Anschließen und Einschalten 6
5.2 Aussteuern 6
6. Funktionsbeschreibung 7
6.1 Mute 7
6.2 Klangregelung 7
6.3 E ekte 7
7 Eingangs-Presets 8
Hinweis zur Benutzung von Phantom-Power 8
8. Option 15 V Phantom-Power input 2 9
9. Insert 10
10. Technische Daten 19

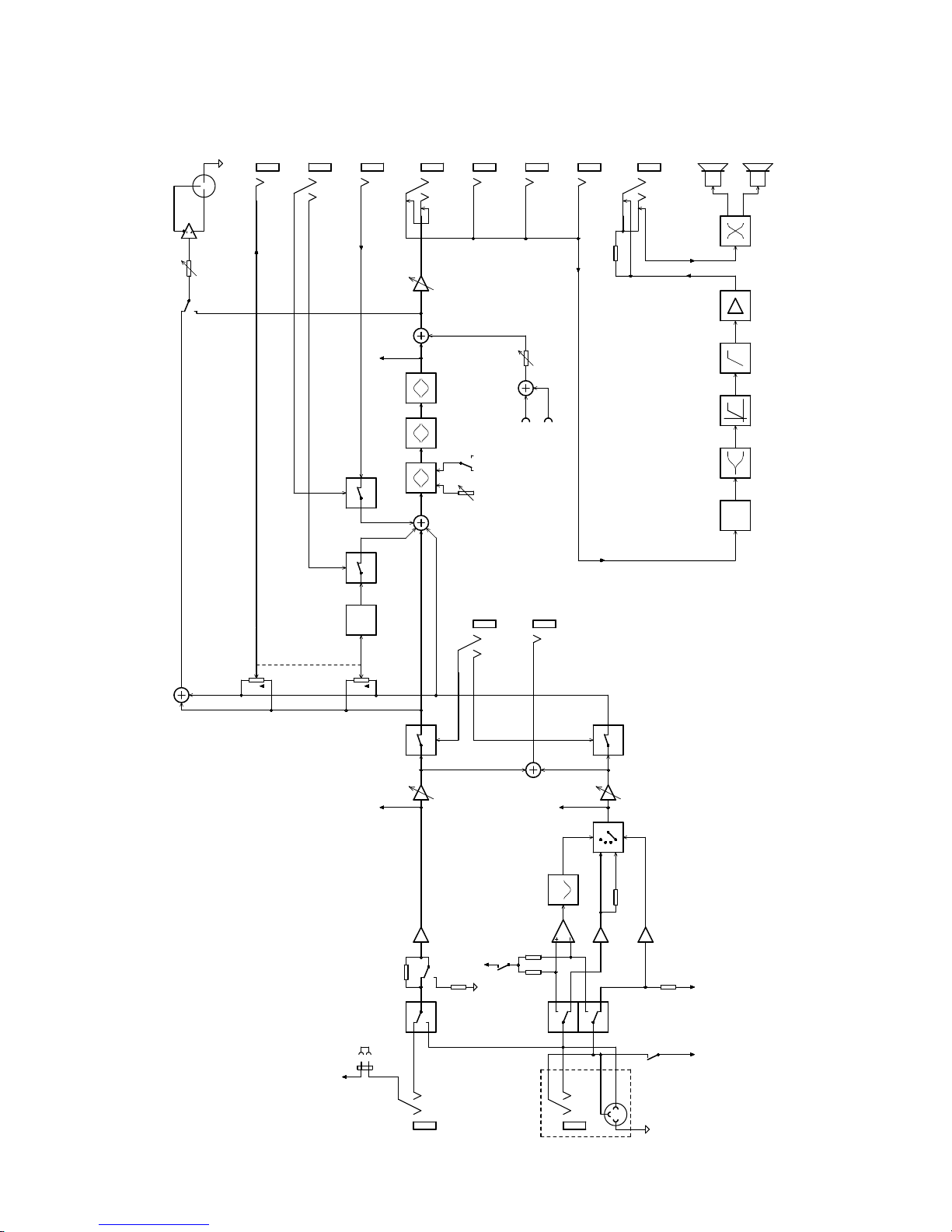

11. Blockschaltbild 20
1. Einleitung
Willkommen bei B!
Vielen Dank, dass Sie sich für den Compact Classic pro
aus der acoustic-line-Serie entschieden haben.
Bitte nehmen Sie sich einen Moment Zeit und lesen
Sie diese kurze Anleitung. Wir wollen, dass Sie verstehen, was das Gerät kann und wie es bedient wird,
damit Sie bei der Anwendung viel Freude haben.
Der Compact Classic pro ist die Komplettlösung für
die Verstärkung klassischer Instrumente: professionell,
kraftvoll, kompakt, in herausragender Qualität und
mit der AER-typischen authentischen, transparenten und durchsetzungsfähigen Klangwiedergabe.
Kräftig genug, um Sie in allen denkbaren Situationen
zu unterstützen, ob Jazz, World-Music oder in einer
orchestralen Umgebung. Ein Kanal und zwei Eingänge
erlauben eine parallele Verwendung von unterschiedlichen Pickups und Mikrofonen oder zwei
Klangquellen an einem Instrument. Die 60 WattEndstufe und das Zweiwege 8“-Breitband-Tweeter
Lautsprechersystem ergeben einen perfekten Klang
in allen Lautstärken. Der Compact Classic pro verfügt
über Kanal-Mute-Schaltung, Insert-Link, einen digitalen E ektprozessor mit 16 Presets und natürlich – wie
alle AER-Produkte – Dynamik-Kontrolle.
Wir wünschen Ihnen viel Spaß beim Einsatz Ihres
Compact Classic pro
Page 3
3
2.Wichtige Sicherheitshinweise
Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer oder Stromschlag.
1. Lesen Sie diese Sicherheitshinweise aufmerksam, bevor
Sie das Gerät benutzen.
2. Bewahren Sie diese Sicherheitshinweise sorgfältig auf.
3. Beachten Sie alle Warnungen, Anweisungen und zusätzliche Aufschriften auf dem Gerät.
4. Dieses Gerät wurde nur für den Betrieb unter normalen
klimatischen Bedingungen (gemäßigtes Klima) entwickelt.
5. Installieren und verwenden Sie Ihren Verstärker nicht in
der Nähe von Wasser, oder wenn Sie selbst naß sind.
6. Setzen Sie Ihr Gerät keinen plötzlichen großen Temperaturschwankungen aus. Dies könnte Kondenswasserbildung im Gerät hervorrufen und es beschädigen. Im Fall
von Kondenswasserbildung lassen sie bitte das Gerät vor
der Benutzung vollkommen austrocknen.
7. Betreiben Sie Ihr Gerät an einem geschützten Ort, wo
niemand auf Kabel treten oder über sie stolpern und sie
beschädigen kann.
8. Achten Sie auf eine ungehinderte Belüftung des Verstärkers, verdecken Sie nie Belüftungsönungen oder -gitter.
9. Ziehen Sie immer den Netzstecker, wenn Sie den
Verstärker reinigen oder für längere Zeit nicht benutzen.
Verwenden Sie für die Reinigung ein trockenes Tuch.
Vermeiden Sie den Einsatz von Putzmittlen und achten
Sie darauf, daß keine Flüssigkeit in das Gerät eindringt.
10. Verwenden Sie nur passende Ersatzsicherungen mit
gleichem Nennstrom und gleicher Abschaltcharakteristik. Sicherungen niemals icken! Ziehen Sie vor dem
Ersetzen einer Sicherung den Netzstecker. Brennt eine
Sicherung nach kurzer Zeit erneut durch, muß das Gerät
überprüft werden.
11. Installieren Sie Ihren Verstärker nie in der Nähe von
Geräten mit starken elektromagnetischen Feldern, wie
großen Netztransformatoren, rotierenden Maschinen,
Neonbeleuchtung etc. Verlegen Sie Signalkabel nicht
parallel zu Netzkabeln.
12. Das Innere des Geräts enthält keine durch den Benutzer
zu wartenden Teile. Um eine Gefährdung durch Stromschlag auszuschließen, darf das Gerät nicht geönet
werden. Überlassen Sie Wartung, Abgleich und Repara-
tur qualiziertem Fachpersonal. Im Fall eines Fremdeingris erlischt die 2-jährige Garantie.
13. Für die Einhaltung der EMV-Forderung müssen geschirmte Kabel mit korrekt angeschlossenen Steckverbindern für alle Signalanschlüsse verwendet werden.
14. Verwenden Sie immer einen geerdeten Netzanschluß
mit der richtigen Netzspannung. Falls Sie Zweifel haben,
ob der Anschluß geerdet ist, lassen Sie ihn durch einen
qualizierten Fachmann überprüfen.
15. Verkabeln Sie Ihren Verstärker nur im ausgeschalteten
Zustand.
16. Dieses Gerät muß in der Nähe einer Netzsteckdose eingesetzt werden und sich leicht vom Netz trennen lassen.
Der Netzstecker muß ohne weiteres zugänglich sein.
Achten Sie darauf, daß niemand auf das Netzkabel tritt
und daß es nicht eingeklemmt werden kann, insbesondere an Steckern, Kabelkupplungen und an der Stelle,
wo es aus dem Gerät austritt.
17. Dieses Produkt kann bleibende Hörschäden verursachen.
Betreiben Sie es nicht für längere Zeit mit hoher oder
unangenehmer Lautstärke. Falls Sie einen Hörverlust
oder Klingeln in den Ohren bemerken, sollten Sie einen
Ohrenarzt aufsuchen.
18. Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Gegenständen,
die Wärme abgeben, auf.
19. Stellen Sie keine Quellen von oenem Feuer, wie Kerzen,
auf das Gerät.
20. Achten Sie darauf, daß keine Gegenstände auf das Gerät
fallen und keine Flüssigkeiten durch Önungen in das
Gehäuse gelangen. Stellen Sie sicher, daß keine üssigkeitsgefüllten Gegenstände, wie Vasen, auf das Gerät
gestellt werden.
21. Stellen Sie dieses Gerät nicht auf einen unstabilen Rollwagen, Ständer, Stativ, Ausleger oder Tisch. Das Gerät
kann herunterfallen und ernsthafte Verletzungen verursachen oder selbst beschädigt
werden.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
Das Blitzsymbol im gleichseitigen Dreieck soll den Benutzer
vor unisolierter, gefährlicher
Spannung innerhalb des
Gehäuses dieses Produkts warnen, die
zu einem elektrischen Schlag führen
kann.
Das Ausrufezeichen im
gleichseitigen Dreieck soll den
Benutzer auf wichtige Hinwei-
se zu Betrieb und Instandhaltung (Service) dieses Produkts in den
beiliegenden schriftlichen Unterlagen
aufmerksam machen.
Page 4
4
3. Konzeption

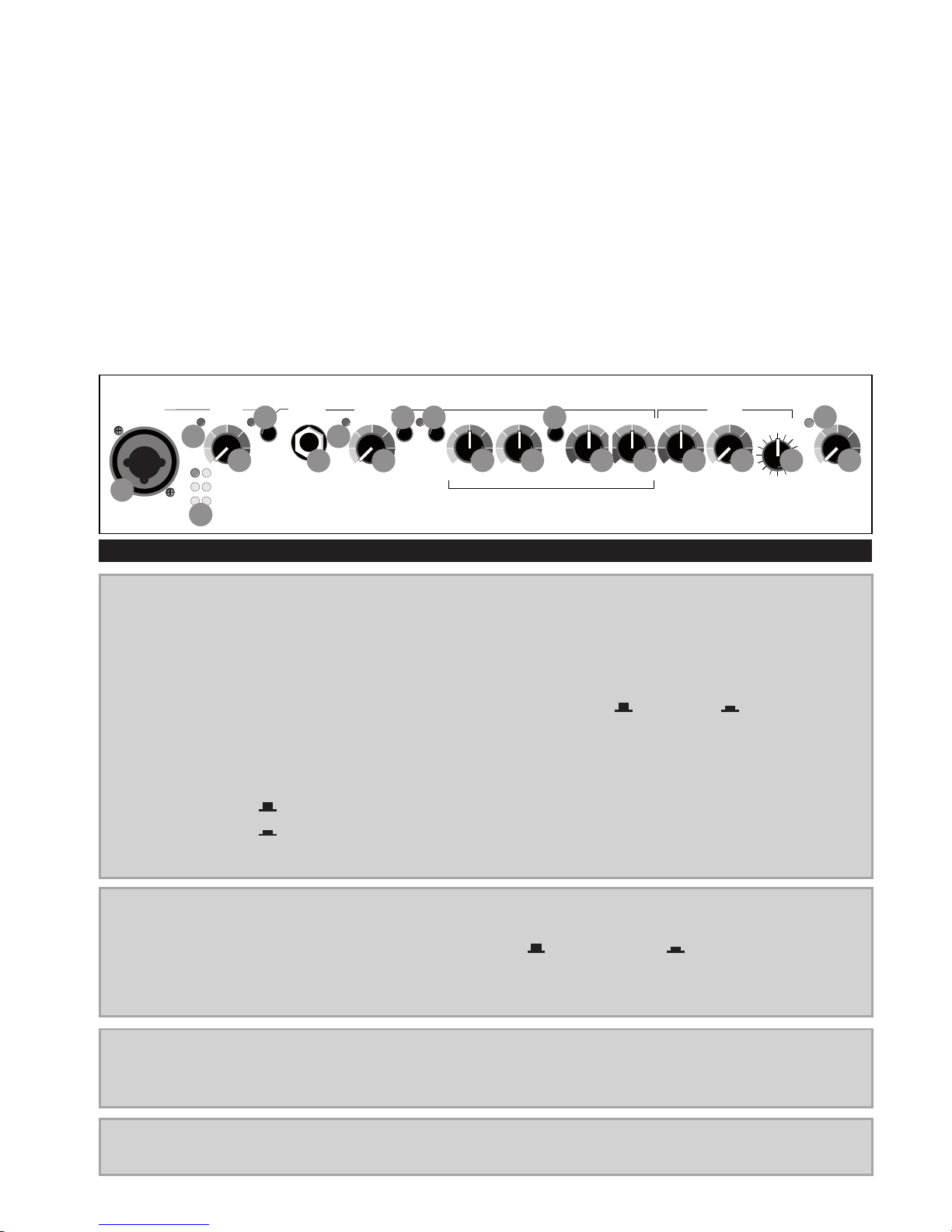

4. Bedienelemente und Anschlüsse
master
inputs 1 + 2
e ect
eq
4.1 Frontseite
1) input 1 Signaleingang – Kombibuchse für XLR-male-Stecker und 6,3 mm Mono-Klinkenstecker
(bei aktiver 9V-Phantomspeisung unbedingt einen Stereo-Klinkenstecker verwenden)
2) clip Übersteuerungsanzeige
3) 48 / 9 / L / M / P / P/M Kontrollanzeigen für input 1-Funktionen (s. 4.2 Rückseite „Dip-Schalter)
4) gain 1 Eingangspegel-Regler für input 1
5) mute Kanalstummschaltungs-Schalter mit LED-Anzeige: nicht aktiv aktiv
6) input 2 Signaleingang, Buchse für 6,3 mm Mono-Klinkenstecker
7) gain 2 Eingangspegel-Regler für input 2
8) piezo/line Signalquellen-Wahlschalter:
piezo: Eingang für Instrumente mit passiven Piezo-Tonabnehmern
line: Eingang für Line-Pegel-Signale: Instrumente mit aktiven Vorverstärkern
und magnetischen Tonabnehmern sowie sonstige hochpegelige Quellen
9) bass Basspegel-Regler, parametrisch
10) freq. Arbeitsfrequenz-Regler Bass-Signal, Regelbereich: 60 - 400Hz
11) bandwidth Filterbandbreite-Schalter Bass-Signal: breitbandig (U) schmalbandig (V)
12) middle Mittenpegel-Regler
13) treble Höhenpegel-Regler
14) pan E ektsignalverteilungs-Regler
15) return E ekt-Return-Regler (interner E ekt)
16) program E ektauswahl-Schalter
17) power Ein-/Aus-Betriebszustands-Anzeige
18) master Gesamtpegel-Regler

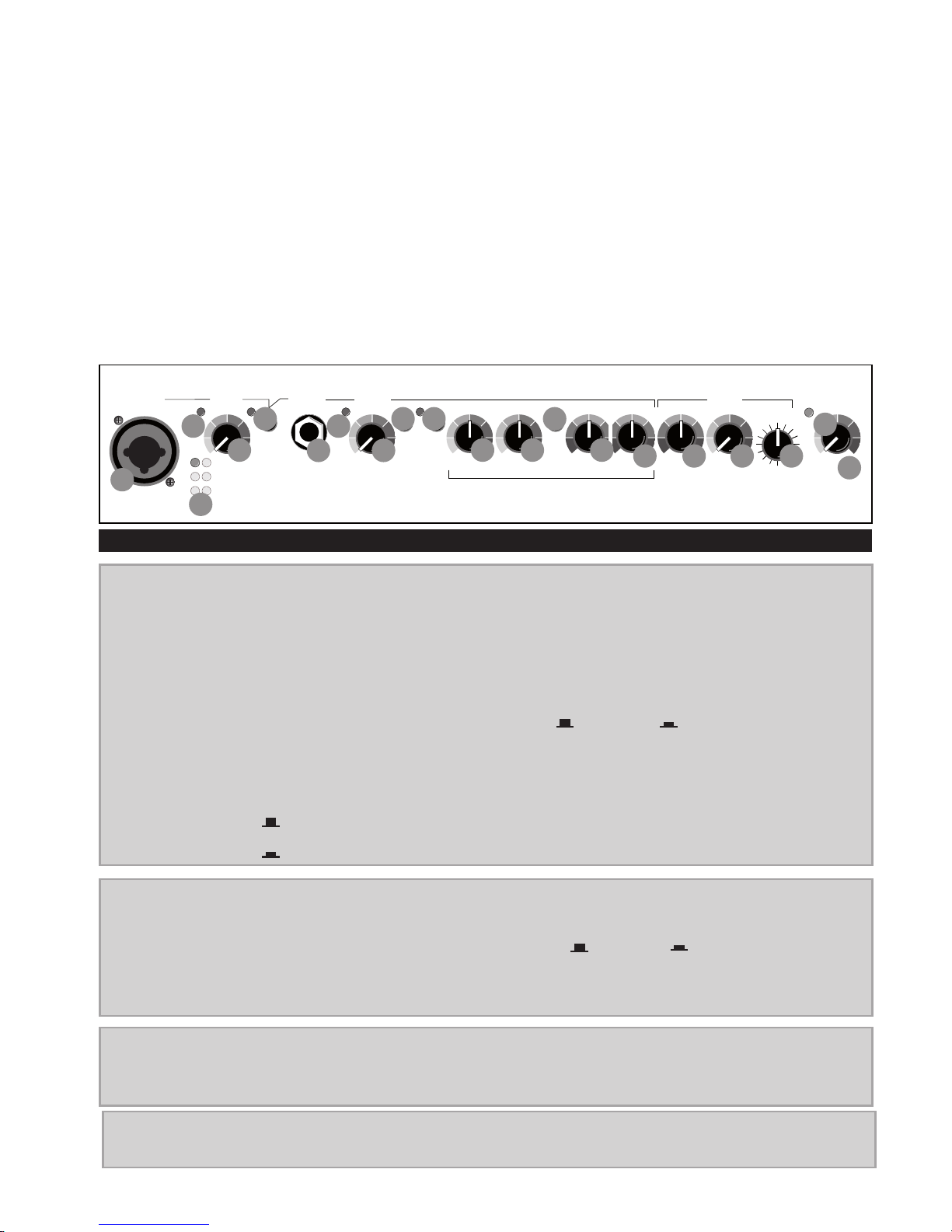

input 1
input 2
gain1
gain 2
clip
piezo
line
clip
mute
48 9
L
M
P P/M
mute
bass freq. middle treble
pan return
program
master
power
band
width
V/U
Compact
Classic
professional
eect
5
76
2
1
9
2
3
8
4 10 12 13 14 15 16
17
18
5 11
Basierend auf dem Erfolg des
Compact 60 bezüglich Leistung
und Portabilität haben wir beim
Compact Classic pro folgendes
geändert, hinzugefügt und
weiterentwickelt:
– Vollwertiges Zwei-Wege-Speakersystem, basierend auf dem
8“ Breitband-Lautsprecher mit
einem zusätzlichen Tweeter.
– Preset input, mit welchem Ih-
nen alle denkbaren AnschlussVorverstärker-Kombinationen
zur Verfügung stehen. ählen
Sie einfach die gewünschte
Vorverstärker/Phantom Power
Kombination (Klinke oder XLR)
über den Dip-Schalter.
– Digital-E ektprozessor mit
16 Presets
– Bass-parametrische
3-Band-Klangkontrolle
– Presence control „glättet“ den
Klang, indem sie die Schärfe
nimmt, ohne dabei an Klarheit
zu verlieren.
– Insert-Funktion erlaubt Ihnen
mehrere Compact Classic pro
untereinander zu verbinden,
– Left out/right out Ausgang
= Masterausgang, mit dem
Sie das Signal direkt auf ein
aktives Lautsprechersystem
(AS 281) führen können
Page 5
5
1) aux level: Aux-Signalpegel-Regler
2) aux in: Stereo-Eingang für zusätzliche Signal-
quellen (z.B. CD-Spieler), Cinch/RCA-Buchse
(weiß = linker Kanal, rot = rechter Kanal)
3) phones: Stereokopfhörer-Anschlussbuchse
!!!
Achtung: Bitte verwenden Sie
ausschließlich Kopfhörer mit
Stereo-Klinkenstecker an dieser
Ausgangsbuchse!!!
4) tuner: Signalausgang (mono, -10 dbV)
pre master zum Anschluss eines Stimmgerätes
5) insert: Einschleifpunkt, 6,3 mm Stereo-Klinken-
stecker, Ausgang: Tip = Send, Eingang: Ring =
Return, zum seriellen Einschleifen von Eektgeräten oder zum Verbinden von AER-Amps mit
Link-Funktion. (vgl. Seite 18)
6) line out: Signalausgang z.B. für aktive Zusatzbox, 6,3 mm Mono-Klinken-Buchse, Summensignal mit Klangregelung und Eekt, post master
7)/8) L-out/R-out: Stereo-Ausgang mit Klangregelung, Eekt, Stereo-Wiedergabe von ext. Eekt
und aux in, 6,3 mm Klinkenstecker, post master
9) send: Dieser Ausgang stellt die Verbindung
zum Input eines externen Eektgerätes her. Gemeinsam mit return bildet send einen Eekteinschleifweg. Der Eekt kann per Fußschalter
ein- oder ausgeschaltet werden.
10) return: Return als Teil des Eekteinschleifweges stellt den Signaleingang für ein externes
Eektgerät dar (vom Ausgang des Eektgerätes). Der Eekt kann per Fußschalter ein- oder
ausgeschaltet werden. Return kann auch allein
als quasi Auxiliary-Signaleingang verwendet
werden (-10 dbV).

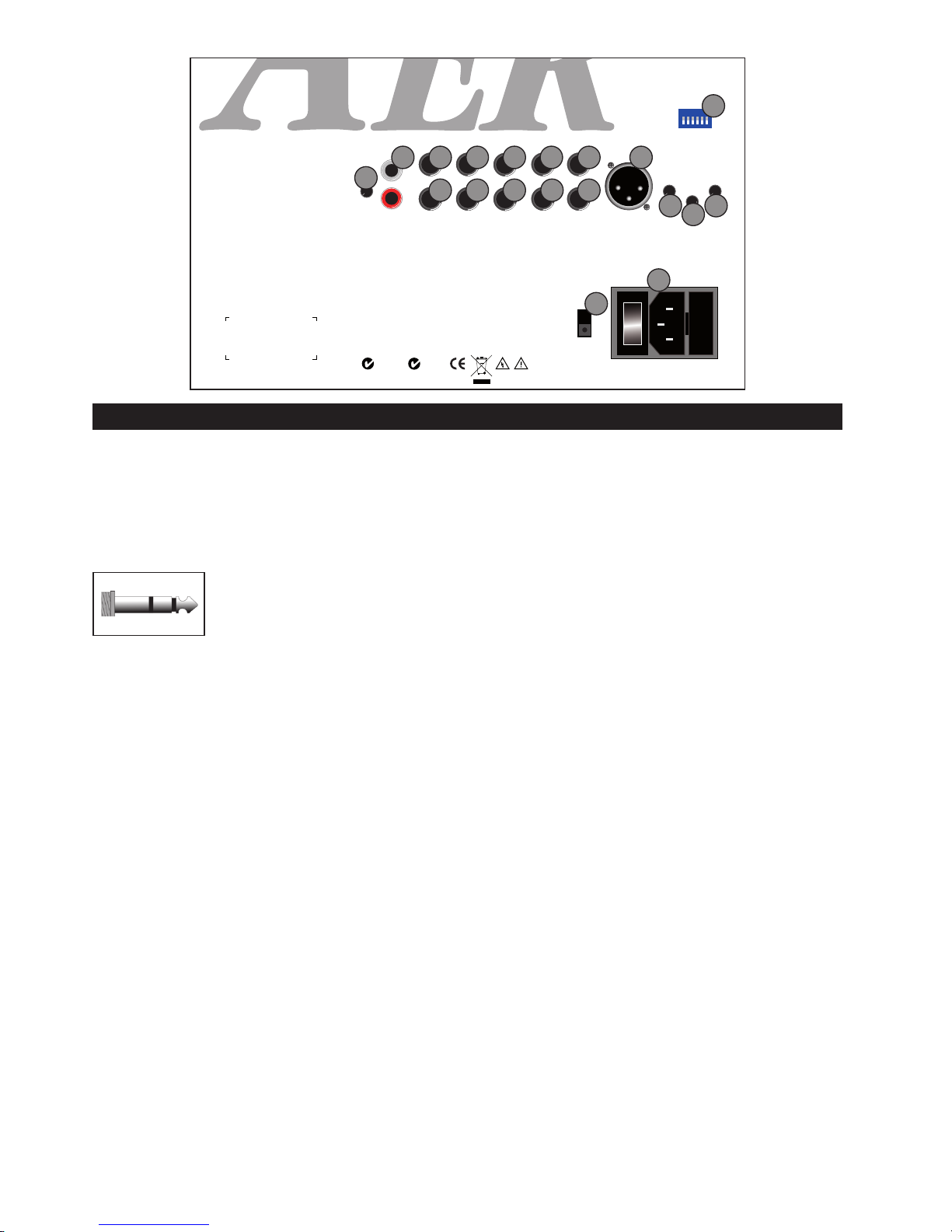

4.2 Rückseite
11) fs eect: Stereo-Anschlussbuchse für einen
Doppel-Fußschalter (tip = interner Eekt,
ring = externer Eekt an/aus).
12) fs mute: Stereo-Anschlussbuchse für einen
Doppel-Fußschalter, (tip = Stummschaltung
input 1, ring = Stummschaltung input 2).
13) DI-out: Signalausgang, symmetrisch,
XLR-female-Buchse, wahlweise mit/ohne
Klangregelung und Eekt, schaltbar über Wahlschalter (15), pre master
14) DI-level: Signalpegel-Regler für DI-out (13)
15) DI pre/post eect: Wahlschalter, schaltet
Klang-regelung und Eekt auf den DI-out (nicht
gedrückt = ohne / gedrückt = mit Klangregelung und Eekten)
16) presence: Höhendämpfungs-Regler
17) Dip-Schalter: Vorwahlschalter input 1
(s. Abs. 7, Seite 9)

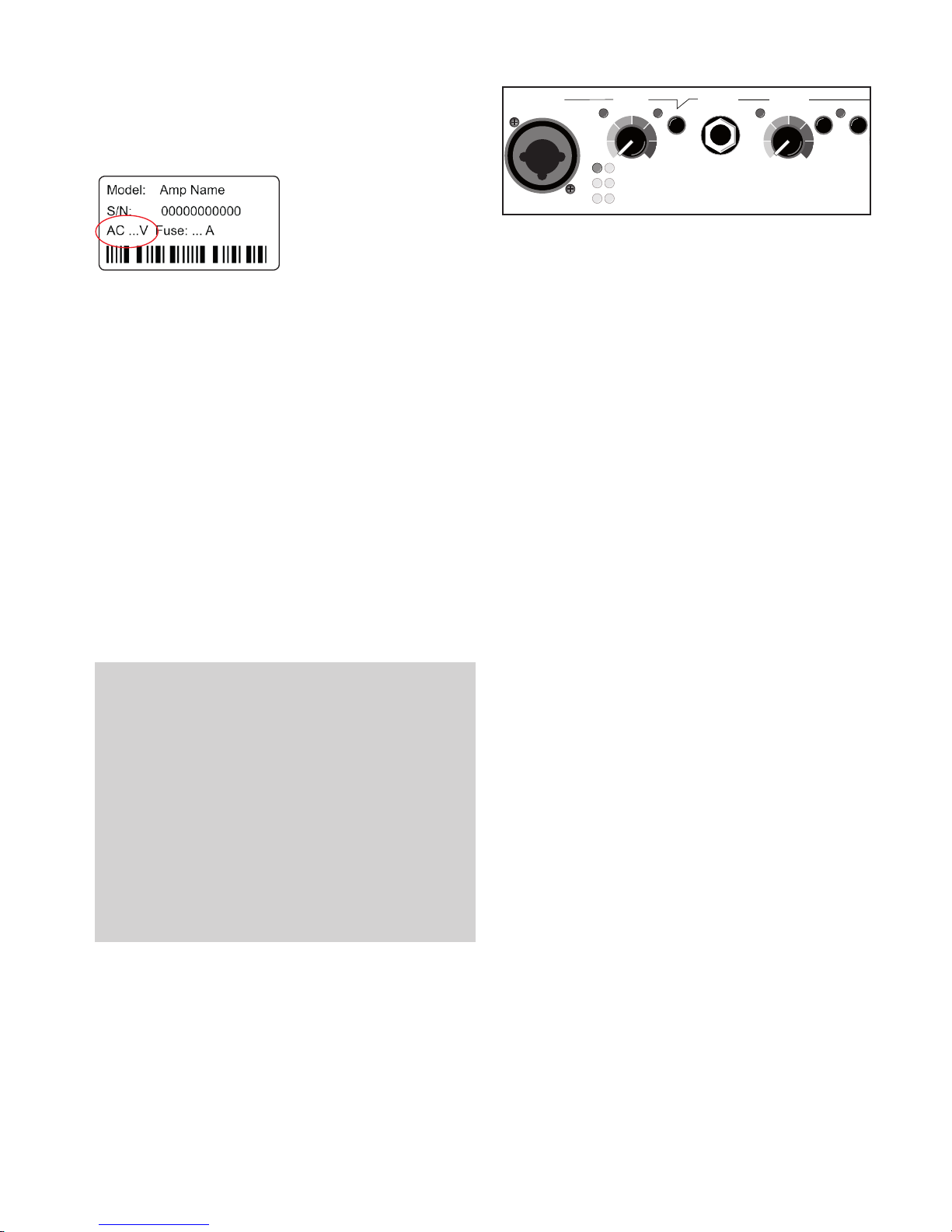

18) Spannungsumschalter (Option - nicht bei allen
CCompact Classic pro vorhanden): Der sichtbare Zahlenwert muss mit der Netzspannung
des Ortes (115/230 Volt) übereinstimmen!
19) power on: Ein-/Aus-Schalter mit Netzbuchse
und Sicherungshalter (s. Technische Daten:
Mains Fuse)
power on
aux
48 9 L M P P/M
Compact
professional
Classic
phones insert left out send fs eect
in
aux
level tuner line out right out return fs mute di-out di-level presence
di pre/post
eect
Caution: Risk of electric shock. Do not open! No user serviceable parts
inside. Refer servicing to qualied personnel. Made in Germany by AER.
N1646 Z494
230
230
1 2 3 4 5 6
ON
1
2
3
4 6 8
11
97
5
13
14 16
15
17
18
19
1210
Page 6
6
Anzeige. Damit ist sichergestellt, das die Quelle (z.B.
Ihr Instrument) die Eingangsstufe des Verstärkers voll
aussteuert.
Leuchtet die clip-Anzeige auf, weist das generell auf
ein zu hohes Eingangssignal hin. Ein kurzfristiges Flackern ist bei AER-Geräten nicht gefährlich. Sie sollten
während des Betriebes aber darauf achten, dass es
beim Flackern bleibt.
Sicherheitshalber sollten Sie den gain-Regler etwas
zurü cknehmen um eine optimale und verzerrungsfreie Wiedergabe zu gewährleisten.
Mithilfe des Dip-Schalters (input 1) und des piezo/
line-Schalters (input 2) können Sie den Verstärker an
Ihre verschiedenen Signalquellen (Gitarren-Tonabnehmer, Mikrofon etc.) anpassen.
Ist das Aussteuern abgeschlossen, stellen Sie mit dem
master-Regler die gewü nschte Endlautstärke ein.
6. Funktionsbeschreibung
6.1 Mute
Der mute-Schalter schaltet das Gerät bei Bedarf
stumm. Diese Funktion kann auch über einen zusätzlichen Standard-Fußschalter (An-/Aus-Schalter)
aktiviert werden, der mute-Schalter ist dann außer
Funktion.
6.2 Klangregelung
Der Compact Classic pro ist mit einer bassparametrischen 3-Band-Klangregelung ausgestattet, die
beide Eingangskanäle beein usst. Dies ist eine aktive
und hochwertige Klangbeein ussung, die einerseits
erlaubt, die Klangfarbe Ihres Instruments gezielt
zu verändern, andererseits können Sie Resonanz-/
Feedback-Problemen in den unteren Registern entgegenwirken.
Der bandwidth-Schalter verändert die Funktion des
Bass-EQs von breit- auf schmalbandig. Zur Bekämp-
fung von Feedbacks (Rückkopplungen) und unerwünschten Resonanzen wählen Sie die schmalbandi-
ge Einstellung (Schalter gedrückt) in Verbindung mit
einer niedrigen bass-Reglerstellung (eventuell bis
Linksanschlag), dann können Sie mit dem freq.-Regler die störenden Frequenzen gezielt dämpfen.
5. Inbetriebnahme
5.1 Anschließen und Einschalten

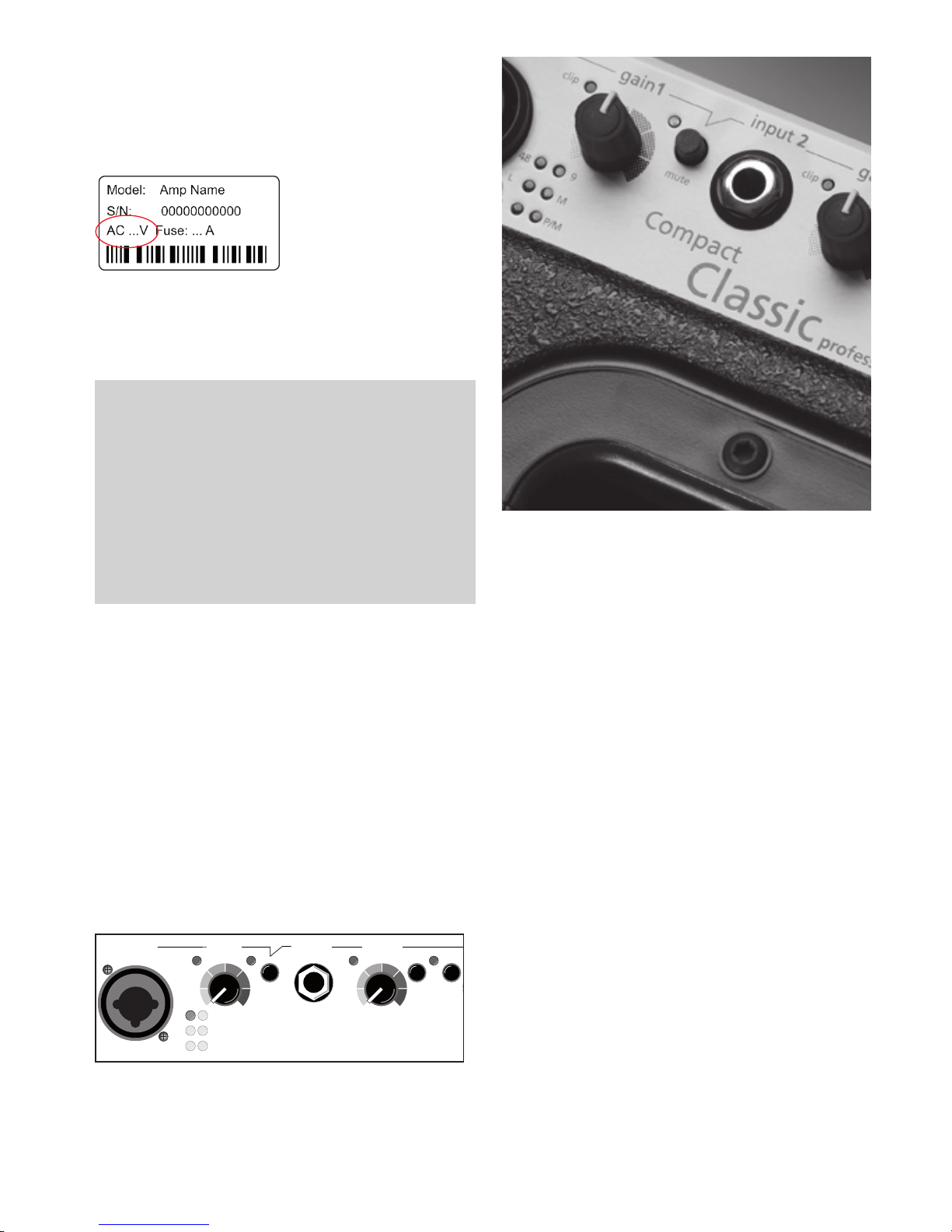

Prüfen Sie, ob die Netzspannung vor Ort (z.B. 230 V
in Europa, 120 V in den USA) mit der zulässigen Netz-
spannung des Gerätes
übereinstimmt. Die entsprechenden Hinweise
und Sicherheitssymbole
sind auf der Rückseite
des Gerätes angegeben.
Wenn Ihr Gerät mit einem Spannungsumschalter
ausgerüstet ist, gilt immer die auf dem Umschalter
angezeigte Spannungsangabe (in Volt, „115“ deckt
den Bereich bis 120 Volt ab).
Vor Inbetriebnahme sollten master-, gain- und
return-Pegelregler in Nullstellung (Linksanschlag)
und alle anderen Regler in Mittelstellung stehen.
Wählen Sie Ihr „Eingangs-Preset“ für input 1 mit den
Dip-Schaltern auf der Rückseite des Amps (s. s. Abs.
7, Seite 9), die Preset-LEDs zeigen das aktive preset.
Stellen Sie danach alle gewünschten Kabelverbindungen her und schalten Sie das Gerät ein. Die grüne
power-Kontrollleuchte signalisiert Betriebsbereitschaft.
5.2 Aussteuern
Allgemeiner Hinweis: Aussteuern
Richtig ausgesteuert bedeutet, dass der Signalpegel
in einem Gerät oder mehreren Geräten einer Signalkette weder zu hoch noch zu niedrig ist.
Das gilt auch für alle Baugruppen eines Gerätes (hier
z.B. equalizer).
Es muss sichergestellt werden, dass kein Schaltungsteil übersteuert (d.h. kein Gerät überlastet wird oder
dem Signal ungewollt Verzerrungen zugefügt werden) oder es nicht ausreichend angesteuert wird. Um
die Signalaussteuerung manuell anzupassen, stehen
diverse Stell-Regler (gain, master) zur Verfügung.
Stellen Sie sicher, dass der mute-Schalter (Stumm-
schalter) nicht gedrückt ist und der master-Regler in
Nullstellung (Linksanschlag) steht, damit während
des Aussteuerns das Signal durch die Elektronik aber
nicht zum Lautsprecher dringt.
Erhöhen Sie nun bei kräftigem Spiel die gain-Einstellung bis zum kurzfristigen Flackern der clip-
input 1
input 2
gain1
gain 2
clip
piezo
line
clip
mute
48 9
L
M
P P/M
mute
bass freq. middle treble
pan return
program
master
power
band
width
V/U
Compact
Classic
professional
eect
Page 7
7
Zur Abstimmung der Höhenanteile können Sie die
Kombination von treble- und presence-Regler (auf
der Rückseite des Verstärkers) nutzen um Ihren ganz
persönlichen Ton zu nden.
Bedenken Sie: es gibt kein Patentrezept für den
Einsatz eines EQs, versuchen Sie, intuitiv Ihren
Lieblingsklang zu nden, jede unterschiedliche
Kombination von Instrument, Pickup und Verstärk
erfordert eine individuelle EQ-Einstellung.
6.3 E ekte
Der Compact Classic pro verfügt über einen eingebauten (internen) digitalen E ektprozessor, mit
dem e ect program-Schalter können Sie zwischen
16 unterschiedlichen Presets wählen (s. Tabelle
rechts)
Hinweis: Die aktive Klangregelung des Compact
Classic pro wirkt sich auch auf die Aussteuerung
aus. Wenn Sie bemerken, dass die clip-LED-Kontrollleuchte öfter au euchtet, regeln Sie mit dem gainRegler entsprechend nach (s. 5.2 Aussteuern).
Progr.-No. Beschreibung
1 ambience: kurz
2 ambience: mittel
3 ambience: lang
4 reverb: kurz
5 reverb: mittelkurz
6 reverb: mittel
7 reverb: lang
8 reverb: sehr lang
9 delay: 100ms
10 delay: 320ms kurz
11 delay: 320ms lang
12 chorus
13 delay (410ms) mit reverb-Anteil kurz
14 reverb mit delay-Anteil (410ms) lang
15 chorus mit reverb-Anteil
16 reverb mit chorus-Anteil
Der e ect return-Regler bestimmt die Intensität
des internen E ekts (Linksanschlag = kein E ekt).
Mit dem e ect pan-Regler können Sie den Kanälen
stufenlos unterschiedliche E ektanteile zumischen.
Dabei gilt:
Linksanschlag: interner E ekt auf input 1
externer E ekt auf input 2
Mittelstellung: interner E ekt auf input 1 + 2
externer E ekt auf input 1 + 2
Rechtsanschlag: interner E ekt auf input 2
externer E ekt auf input 1
Darüberhinaus kann ein zusätzliches E ektgerät
(externer E ekt) an den Compact Classic pro
angeschlossen werden. Benutzen Sie dazu bitte die
auf der Rückseite des Gerätes be ndlichen Buchsen
send und return (send zum Input, return vom
Output des ext. E ektes).
Regeln Sie den E ektanteil des eingeschli enen
E ekts am externen E ektgerät. Zur Verteilung der
Signalanteile von internem und externem E ekt
s.o.: e ect-pan.
7. Eingangs-Presets
Der universelle „preset“-Eingang input 1 läßt sich
mit 6 Dip-Schaltern auf der Rückseite des Geräts
an verschiedene Tonquellen anpassen. Schalten
Sie den/die zu Ihrer Quelle passenden Schalter ein
(nach oben bzw. auf „ON“), die übrigen aus. Die
einzelnen Schalter haben folgende Funktionen:
L (Line): vorwiegend für Instrumente mit aktiven
Vorverstärkern und magnetischen Tonabnehmern.
Daneben auch für besonders „lautstarke“ passive
Piezotonabnehmer und sonstige hochpegelige
Quellen, Anschluss über Mono-Klinkenstecker.
M (Mic): für symmetrische Mikrofone mit XLR- oder
Stereo-Klinkenstecker. Auch für unsymmetrische
Mikrofone mit Mono-Klinkenstecker geeignet.
P (Piezo): hauptsächlich für Instrumente mit
passivem Piezo-Tonabnehmer. Daneben auch
für sonstige Tonabnehmer/Signalquellen, die in
Schaltstellung L zu leise sind, Anschluss über MonoKlinkenstecker.
P/M (Piezo/Mikrofon): Spezieller Mixer-Eingang für
Instrumente mit Piezotonabnehmer plus aktivem
Elektret-Mikrofon (Phantomspeisung 5 Volt),
Anschluss über Stereoklinkenstecker, Kontaktbelegung: Tip = Piezo, Ring = Mikrofon. Mit gain
1 mischen Sie das Mikrofon zu, mit gain 2 den
Tonabnehmer.
Wichtig: Da dieser Modus intern auch den zweiten
Eingang benutzt, muss der piezo/line-Schalter
von input 2 in Stellung piezo (= nicht gedrückt)
stehen.
48: Schalten Sie diesen Schalter zusammen mit M
ein, um ein Mikrofon mit 48 Volt Phantomspeisung
anzuschließen.
9: Schalten Sie diesen Schalter zusammen mit L
oder P ein, wenn Sie ein Instrument mit aktivem
Vorverstärker und 9 Volt Phantomspeisung verwenden, Anschluss nur über Stereoklinkenstecker,
Kontaktbelegung: Tip = Tonsignal, Ring = +9 Volt
Page 8
8

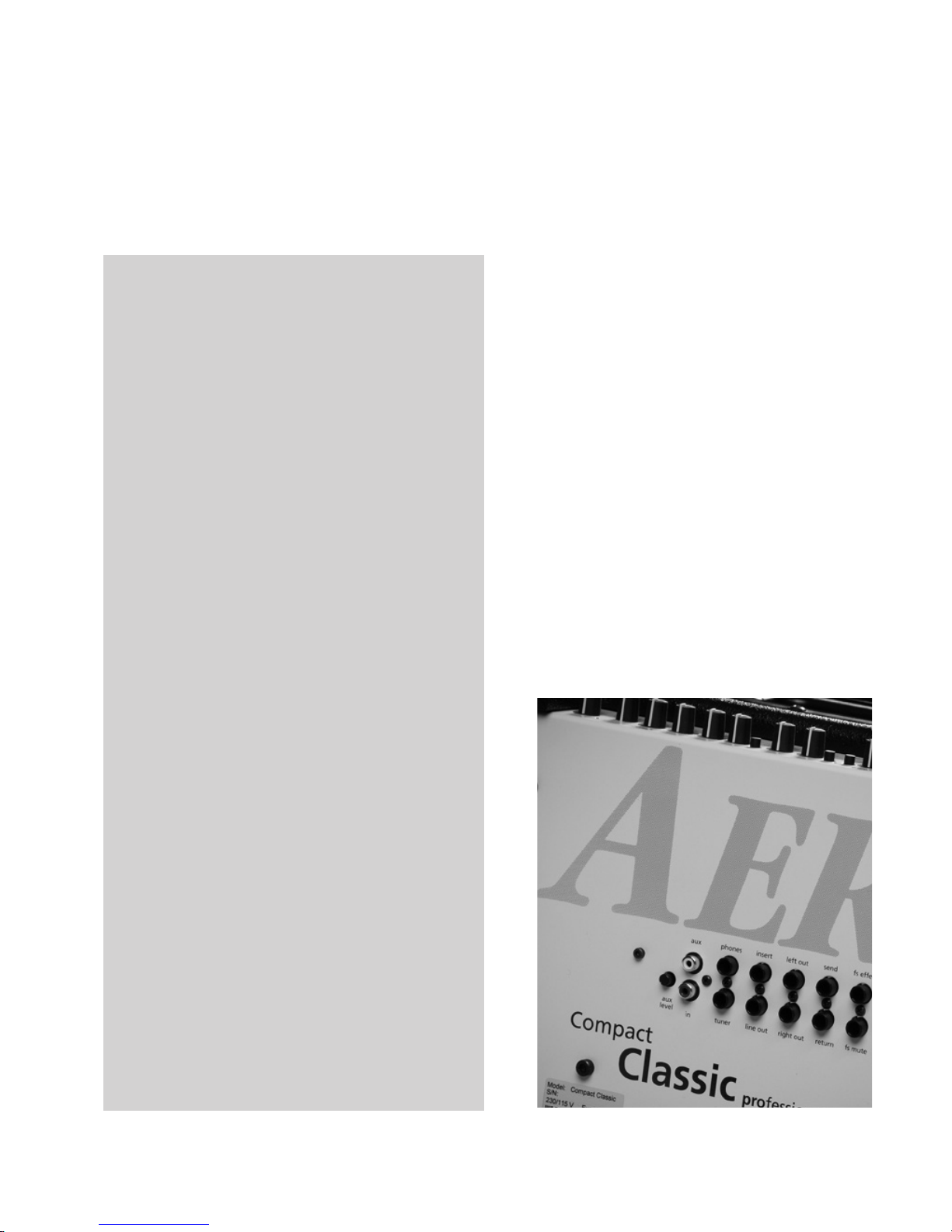

Vorsicht: Vergewissern Sie sich, daß Ihr Mikrofon/
Instrument für Phantomspeisung geeignet ist,
bevor Sie die Schalter 9 bzw. 48 aktivieren. Anderenfalls können Funktionsstörungen oder sogar
Schäden am angeschlossenen Gerät auftreten! (s.
auch Hinweis zur Benutzung von Phantom-Power
auf dieser Seite)
Hinweis zur Benutzung von Phantom-Power
(Phantom-Power = Fernspeisung, hier: Spannungsversorgung eines Audiogerätes durch die
angeschlossene Audiokabelverbindung)
Schließen Sie an den Compact Classic pro bei Akti-
vierung der Dip-Schalter „48“ oder „9“ nur Geräte
an, die für die Verwendung von Phantomspeisung
geeignet sind!
Generell geeignet sind z.B. Kondensator-Mikrofone,
aktive DI-Boxen und andere spezielle Audiogeräte,
deren Stromversorgung aus der Phantom-Power
gewonnen wird. Diese Geräte sind auch entsprechend gekennzeichnet, achten Sie dabei auf die
zulässige Stromaufnahme (max.10mA).
Hochwertige dynamische Mikrofone mit symmetrischer Signalführung benötigen zwar keine
Phantom-Power, können aber damit „leben“.
Bei anderen Geräten, die nicht explizit für den
Betrieb mit Phantom-Power konzipiert wurden,
können erhebliche Störungen und auch Schäden
auftreten.
Beispiele für nicht geeignete Geräte:
Einfache dynamische Mikrophone mit Mono-Klinkenstecker (unsymmetrische Signalführung), die
nachträglich durch einen XLR-Stecker modiziert
worden sind.
Audiogeräte mit symmetrischem XLR-Ausgang (z.B.
DI-Boxen, Eektgeräte, Instrumentenvorverstärker
mit DI-Ausgang etc.), die nicht gegen an ihrem XLRAusgang anliegende Phantom-Power geschützt
sind. (Die DI-Anschlüsse an AER Produkten sind
gegen anliegende Phantom-Power geschützt.)
Andere Audiogeräte (z.B. Vorverstärker, Eektpedale etc.), deren unsymmetrischer Line-Ausgang
durch einen XLR-Stecker modiziert worden ist.
Bei Unsicherheit erkundigen Sie sich bitte beim
Hersteller des von Ihnen verwendeten Gerätes.
8. Option
15-V-Phantom-Power input 2
A input 2 kann nachträglich eine 15-V-Phantomspeisung durch eine interne Steckbrücke aktiviert
werden. Wenn Sie diese Option nutzen, müssen
Sie an diesem Eingang einen 6,3 mm Stereo-
Klinkenstecker benutzen.
Bitte beachten Sie: Für den o.g. Eingri muss
das Gerät geönet werden, deshalb dürfen
Änderungen an der De-/Aktivierung der
Phantomspeisung nur in einer Fachwerkstatt
durchgeführt werden.
9. Insert
Insert-Einschleifpunkt
Der insert-Einschleifpunkt ist Ein- und Ausgang
auf einem Stereo-Klinkenstecker zum seriellen
Einschleifen von Eektgeräten mit Tip = Send
(Ausgang) und Ring = Return (Eingang).
Sie brauchen in der Regel ein Y-Kabel
(stereo auf 2 x mono), um das Eektgerät mit der
insert-Buchse zu verbinden.
Der direkte Signalweg ist unterbrochen, solange
die insert-Buchse belegt ist.
Page 9
9
Compact Classic pro
User manual
Content Page
1. Introduction 1ß
2. Important Safety Instructuions 11
3. Conception 12
4. Operating elements 12
4.1 Front side 12
4.2 Rear side 13
4. Starting up 14
4.1 Cabling and switching on 14
4.2 Level adjustment 14
6. Function description 14
6.1 Mute 14
6.2 Tone control 14
6.3 E ects 15
7. Input Presets 16
Phantom powering 16
8. Option 15V Phantom-Power input 2 17
9. Insert 17
10. Insert-Einschleifpunkt 17
10. Technical data 18
11. Circuit diagram
18
1. Introduction
Welcome to B!
Thank you for choosing the Compact Classic pro – our
contribution to amplifying classical instruments - We
want to provide you with an all embracing solution - a
professional, powerful and compact ampli er system
in superb quality with AER’s typical authentic, transparent and self-asserting sound performance. It is strong
enough to assist you in any fusion, jazz or world music
encounter as well as its decency in design and tone
will make you well consider it to be your partner even
in orchestral ambience.
One channel - two individual inputs allow parallel use
any kind of pickup and microphone and allow two
sound sources with the instrument. Dynamic controlled 60-Watts rms and the 8” twin-cone – tweeter
speaker system give perfect performance at all sound
pressure levels.
Page 10
10
2. Important Safety Instructions
The following guidelines shall help minimize the risk of injury through re or electric shock.
1. Carefully read these safety notes before you use the
device!
2. Keep these safety notes in a safe place.
3. Pay attention to all warnings, instructions and additi
-
onal texts on the unit.
4. This device was only designed for operation under
normal climatic conditions (temperate climate).
5. Do not install or use your amp in close proximity to
water or if you are wet yourself.
6. Do not subject your device to sudden and severe
temperature changes. This could cause moisture
condensation inside the unit, which could damage
it. In the event of moisture condensation allow the
device to dry out completely before use.
7. Use your amp in a safe place where nobody can step
on cables or trip over and damage them.
8. Pay attention to an unhindered air circulation
around the amp, never obstruct the air vents or grilles.
9. Always pull the mains plug before cleaning your
amp or when left unused for a long period of time.
Use only a dry cloth for cleaning. Avoid the use of
detergents and do not let any liquids seep into the
unit.
10. Use only the right fuses with the same current
rating and trigger characteristic as replacements. Ne
ver mend fuses! Pull the mains plug before replacing
a fuse. Should a fuse blow again after a short while,
the device needs to be checked.
11. Never install your amp close to devices with strong
electromagnetic elds such as large mains transfor
mers, revolving machines, neon illumination etc. Do
not lay signal cables parallel to power current cables.
12. There are no user-serviceable components inside the
unit. To avoid the risk of an electric shock, the unit
must not be opened. All maintenance, adjustment
and repair works should be carried out by qualied
sta only. Any unauthorized tampering will void the
2-year warranty.
13. In keeping with the EMV regulations screened cables
with correctly tted connectors must be used for all
signal connections.
14. Always use an earthed power supply with the
correct mains voltage. If you are in doubt about the
power outlet ground, have it checked by a qualied
technician.
15. Cable up your amp only when it is powered o.
16. This device should be installed near the socket out
let and disconnection of the device should be easily
accessible. The mains plug of the power
supply shall remain readily operable. Protect the
power cord from being walked on or pinched par
ticularly at plugs, convenience receptacles and the
point where they exit from the apparatus.
17. This product may cause permanent hearing loss.
Do not operate for long periods of time at a high
volume level or at any level that is uncomfortable.
If you experience any hearing loss or ringing in the
ears, you should consult an audiologist.
18. The product should be located away from heat
sources such as radiators, heat registers or other
products that produce heat.
19. Do not place any open sources of re, like candles,
on the device.
20. Care should be taken so that objects do not fall onto
the device and liquids are not spilled into the enclo
sure through openings. Ensure that no objects lled
with liquids, such as vases, are placed on the device.
21. Do not place this device on an unstable cart, stand,
tripod, bracket or table. The device may fall, causing
serious injury to you and serious damage
to the device itself.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
The lightning ash with
the arrow head symbol
within an equilateral
triangle is intended to alert the
user to the presence of unisolated
´dangerous voltage´ within this
product´s enclosure that may
be of sucient magnitude to
constitute a risk of electric shock
to persons.
The exclamation point
within an equilateral
triangle is intended to
alert the user to the presence
of important operating and
maintenance (servicing)
instructions in the literature
accompanying this product.
Page 11
11
3. Conception
4. Controls and connections
master
inputs 1 + 2
e ect
eq
4.1 Front side
1) input 1 Socket for a 6.3 mm jack plug and XLR male.
Choose between 6 functions via dip-switch
(please use a STEREO input jack when 9V-Phantompower is active)
2) clip Overload indicator
3) 48 / 9 / L / M / P / P/M Control-LEDs for input 1-functions (s. 4.2 rear side „dip-switch)
4) gain 1 Level control input 1
5) mute Channel-mute-Schalter with LED-control: not active active
6) input 2 6.3 mm mono-input-jack
7) gain 2 Level control input 2
8) piezo/line Signalsource-switch:
piezo: Input for instruments with passive piezo-pickups
line: Input for line-signals: Instruments with active preamps and magnetic pickups
9) bass bass frequency level control
10) freq. Frequency selector: 60 – 400Hz
11) bandwidth Filter characteristics of the parametric bass: wide (U) narrow (V)
12) middle middle frequency level control
13) treble treble frequency level control
14) pan E ect panorama control
15) return E ect level control
16) program E ect preset selector
17) power Power indicator
18) master Overal volume level control
input 1
input 2
gain1
gain 2
clip
piezo
line
clip
mute
48 9
L
M
P P/M
mute
bass freq. middle treble
pan return
program
master
power
band
width
V/U
Compact
Classic
professional
eect
5
76
2
1
9
2
3
8
4 10 12
13 14 15 16
17
18
5 11
Based on the successful concept of
our best-seller Compact 60 according to power and weight
we have changed following topics
at the Compact Classic pro:
– 2-way speaker system based
on th 8“ broadband-speaker-
with additional tweeter.
– Preset input, you can
combinde nearly all preamp
combinations. Simply choose
the preamp/phantom power
(6,5mm- or XLR input jack
by using the DIP-switch on
the rear side of the Compact
Classic pro.
– Digital-E ects with 16 Presets
– Bass-parametrical
3-Band-tone control
– Presence control ’smoothed’
the sound without loosing
clearness.
– Insert-function allows you
to connect several Compact
Classic pro
– Left out/right out
Output = masteroutput, the
signal goes directly to an active
speaker-system
(f. Ex. AS 281, AS Q8…)
Page 12
12
1) aux level: Aux level control
2) aux in: RCA-cinch-input, stereo
(white = left channel, red = right channel)
3) phones: Headphone output.
!!!
Warning: Only use headpho-
nes with stereo jackplugs in this
output socket!!!
4) tuner: output (mono, -10 dbV)
pre master to connect a tuner
5) insert: serial loop, post-master
Contact: Tip= Send, Ring= Return, for the serial
insertion of eect devices to connect AER amps
with Link. (see p. 18)
6) line out: signal-out f. eg. active cabinet, 6,3 mm
mono-input jack, with tone-control and eect,
post master
7)/8) L-out/R-out: Stereo output, master adjustable,
post master
9) send: Connect to an extern eect-source.
Return and send form an insert-loop. You can
activate the loop via footswitch
10) return: Return as a part of the eect-loop is the
signal input for an external eect device (from
the output of the eect device). The eect can
be switched on or o via a footswitch or can be
used quasi auxiliary signal input (-10 dBV).
11) fs eect: Stereo insert jack (6,3 mm)
for a footswitch
(tip = internal Eect, ring = external Eect)
4.2 Rear side
12) fs mute: Stereo-input-jack for a double-
footswitch, (tip = mute input 1, ring = mute
input 2).
13) DI-out: XSignal-out, symmetrical,
XLR-female-jack,w/w.o tone-control and eect,
switchable (15), pre master
14) DI-level: Signal -level control for DI-out (13)
15) DI pre/post eect: Select switch, connect tone
control and DI-out (not pressed = without /
pressed = with tone-control and eect)
16) presence: Höhendämpfungs-Regler
17) Dip-switch: Pre-switch input 1
(see. para. 7, page 9)
18) Voltage control (option - on request, not stan-
dard): Choose between 115 and 230 Volt for
your country!
19) power on: Combined mains switch with a
mains socket and a fuse holder (1 A slow blow)
power on
aux
48 9 L M P P/M
Compact
professional
Classic
phones insert left out send fs eect
in
aux
level tuner line out right out return fs mute di-out di-level presence
di pre/post
eect
Caution: Risk of electric shock. Do not open! No user serviceable parts
inside. Refer servicing to qualied personnel. Made in Germany by AER.
N1646 Z494
230
230
1 2 3 4 5 6
ON
1
2
3
4 6 8
11
97
5
13
14 16
15
17
18
19
1210
Page 13
13
The dip-switch (input 1) and the piezo/line-switch allows
you to adapt di erent signal sources (Piezo, magnetic PU’s,
Microphone…) on your Compact classic pro.
5. Starting up
5.1 Cabling and switching on
Before connecting to mains, please ensure that your local
mains voltage is suitable for the voltage of the device (e.g.
120V in the USA, 230V in Europe). The relevant specs and
safety symbols are printed
on the rear side of the unit.
Connect all cables according
to your application and
switch the ampli er on. The green power control LED indicates operational readiness.
5.2 Level adjustment
Note: Level adjustment
By setting the level correctly we mean the signal level in
one or several devices in a signal chain is neither too high
nor too low. This applies equally to all circuits in a complete
circuit design (EQs, preamps etc.)
Consequently, care must be taken that no part of the circuit
is overloaded or that distortion is unintentionally added to
the signal.
We have carefully designed the circuit to achieve this
objective whilst also providing controls for „manual“
intervention.
First ensure, that the master level control is zeroed (over to
far left), so that when you are setting the sound level, the
signal passes through the electronics only and does not
reach the loudspeaker. By pressing the high-/low- (attn.)
resp. line-/mic-switches you can adapt the ampli er to your
signal sources (guitar pickups, microphone etc).
Turn the gain control clockwise until the red clip indicator
ashes momentarily when playing with a strong attack. Thus
you make sure that your signal source (e.g. instrument) provides the input-stage of the ampli er with the necessary input.
The clip-LED indicates an overload. A short icker is of no
danger to AER devices. During operation a short icker
can be accepted, to be on the safe side you should reduce
the gain slightly to achieve an optimal and distortion-free
performance.
input 1
input 2
gain1
gain 2
clip
piezo
line
clip
mute
48 9
L
M
P P/M
mute
bass freq. middle treble
pan return
program
master
power
band
width
V/U
Compact
Classic
professional
eect
6. Function description
6.1 Mute
The mute-switch mutes the device.
The mute-switch can be activated by a footswitch. The
mute-switch on the top board is than without function
6.2 Tone control
The Compact Classic pro is equipped with a bass-parametric 3-band-tone control with a ects both input channels.
This is an active high-quality sound modi cation on the one
hand, that allows you to change the sound of your instrument speci cally, on the other hand, you can counteract
resonance / feedback problems in the lower registers.
The bandwidth switch changes the function of the bass EQ
of wide-on narrowband.
In order to eliminate feedback and unwanted resonances select the narrowband setting (switch pressed) in
combination with a low bass knob position (possibly to the
left), then you can dampen selectively with the frequencycontrol the interfering frequencies.
To match the amount of play you can combine the treble
control and presence knob (on the back of the ampli er) to
nd your very personal sound.
Note: there is no panacea for the use of an EQ, try to intuitively nd your favorite sound, each di erent combination
of instrument pickup and Enhancement requires a custom
EQ setting.
Page 14
14
Note: The active tone control of the Compact Classic pro also has an eect to the level adjustment. If
you notice that the clip LED indicator light illuminates frequently, adjust the gain control accordingly
(s. 5.2 level adjustment).
Progr.-No. Description
1 ambience: short
2 ambience: medium
3 ambience: long
4 reverb: short
5 reverb: mediumshort
6 reverb: medium
7 reverb: long
8 reverb: very long
9 delay: 100ms
10 delay: 320ms short
11 delay: 320ms long
12 chorus
13 delay (410ms) with reverb-short
14 reverb with delay- (410ms) long
15 chorus with reverb
16 reverb with chorus
6.3. Eects
The Compact Classic pro has an integrated (internal) digital
eect, with the eect program switch you can choose between 16 dierent presets select (s. table)
The eect-return-control determines the intensity of
the internal eect (left stop = no eect). The eect pan
controls the channel mix in innitely dierent way:
left stop: internal eect / input 1
external eect / input 2
center position: internal eect / input 1 + 2
external eect / input 1 + 2
right stop: internal eect / input 2
external eect / input 1
Moreover, an additional eect device (external eect)
on the Compact Classic can be connected. Use on the
rear panel the jacks send and return (send to the input,
return from the output of the external eect device).
Adjust the eect intensity of the looped eect on the
external eects device. For the range of the signal of
internal and external eect see: eect-pan.
Page 15
15
7. Input-Presets
The Compact Classic pro is equipped with a very
musical 3-band bassparametric equalisation for
both inputs at the same time. It is designed to
provide you with an accurate tool to change the
timbre of your instrument and help you work
against possibly resonance/feedback problems in
the low registers. The bandwidth switch changes
the functioning of the bass eq from broad to narrow
lter structure. There is no strict instruction of how
to make use of an eq in general and a parametric
in special. Just try by intuition keeping in mind that
the eq should help to nd the best possible performance regarding sound and feedback. However,
always avoid overdoing and compare the natural
sound of your instrument to the amplied as
reference. The presence control at the rear adjusts
the amount of treble provided. Use both presence
and treble control to match your understanding of
warmth in sound.
Note: The tone controls are active and have an impact on the internal levels of the amp. Please keep
an eye on the clip indication!
L (line) for instruments with active preamps or
magnetic pickups.
M (Mic) balanced microphones with XLR or
stereojack. Also suitable for unbalanced microphones with mono-input jack.
P (Piezo) for piezo-equipped instruments. Use
mono-input jack.
P/M (Piezo/Microphone) Mixing input for instru-
ments with piezo-pickups and active microphone (5V phantom-power).
Blender mode:
stereo jack with tip = piezo and ring = mic
(electret, 5 volt supplied) to address
gain1 and gain 2
Important:
Turn on the phantom-power only if you need it.
48 Turn on this switch with ‘M ’ to connect a micro-
phone with 48V phantom-power.
9 Turn on this switch with ‘L’ or ‘P’ to connect an
instrument with active preamp and 9V phantompower.
Tip = signal
Ring = 9V
Attention: Make sure that your instrument/microphone works with phantom power before you use
the 9/48 V switch. Otherwise it can damage your
instrument.
General Note:
Use of 48 V or 24 V phantom power
(Phantom power = remote supply, here: powering an audio device via the connected audio
line)
Turn on the phantom power only if the unit
connected to an XLR socket that is designed to
handle it!
In general, suitable units are e.g. condenser
microphones, active DI-boxes and other special
audio devices, whose power supply is drawn
from the phantom power. Such devices are also
labelled accordingly; please heed the permissible power consumption (max.10mA).
High-quality dynamic microphones with a balanced signal need no phantom power, but can
handle it anyway.
Other devices, which have not been designed
explicitly for phantom power operation, can suffer from considerable malfunctions and damage
may result as well.
Examples of devices that may be damaged
by incorrect application of phantom power
include:
Low-cost dynamic microphones with a mono
jackplug (unbalanced signal) that were tted
afterwards with an XLR connector.
Audio devices with a balanced XLR output (e.g.
DI-boxes, eects devices, instrument preamps
with a DI output etc.) which are not protected
against phantom power applied to their XLR
output. (The DI connectors on AER products are
protected against applied phantom power.)
Other audio devices (such as preamps, eects
pedals etc.) whose unbalanced line output was
replaced by an XLR socket.
If in doubt please consult the manufacturer of
Page 16
16
8. Option
15 V phantom power input 2
If you require 15 V phantom power, this can be
directly connected to the input-socket of input 2.
Factory-provided phantom power is deactivated
but, if required, may be activated by an internal
jumper.
In contrary 9V phantom power, if required, can
additionally be activated in input 1 by an internal
jumper.
Please note: For both alterations the device
must be opened, therefore only qualied service
personnel may carry out the modications concerning the de-/activating of phantom power.
9. Insert
Insert-point
The insert connector is a stereo jack socket containing both output (send) and input (return) for a serial
eect loop (tip = send, ring = return).
Generally you will need an Y-cable (stereo / 2 x
mono) to connect the eect device to the insert
socket.
The direct signal path is interrupted while the insert
connector is plugged in.
Inputs
Input 1 Combined XLR/jack socket
Line: 56 mV, 2.2 MΩ, unbalanced, switchable
9 V phantom power on ring (max. 40 mA)
Mic: 1.5 mV, 1200 Ω balanced, 4 kΩ unbalanced, voice lter 300 Hz, switchable
48 V phantom power through 2x 6.8 kΩ
Piezo: 14 mV, 2.2 MΩ unbalanced,
switchable 9 V phantom power on ring
(max. 40 mA)
Piezo/Mic blender mode:
Piezo 15 mV, 2.2 MΩ, unbalanced, on jack/tip
or XLR/pin 2.
Uses input 2 internally.
Input 2 socket disabled.
Mic 3 mV, 660 Ω, unbalanced, 5 V phantom
power through 680 Ω,
on jack/ring or XLR/pin 3.
Input 2 Jack socket, unbalanced
Line: 30 mV, 90 kΩ
Piezo: 15 mV, 2.2 MΩ
Clip indicator Headroom 15 dB
Attack time 4 ms
Aux in Stereo cinch (RCA) sockets,
2x 71 mV, 22 kΩ
Eect return Jack, 210 mV, 24 kΩ
Outputs
Phones Jack, stereo (left and right connected), max.
20 V RMS, 470 Ω, max. 2x 100 mΩ. Does not
work with mono plugs!
Tuner Jack, 170 mV, 100 Ω
Insert
(In-/Output) Jack, stereo, 750 mΩ, 50 Ω
tip = send
Ring = return
sleeve = ground
Line out Jack, 750 mV, 100 Ω
Left/right out Jack, 750 mV, 50 Ω
Normally connected line out, prepared for
internal expansion modules
Eect send Jack, max. 340 mV (depending on
"pan" setting), 50 Ω
DI out XLR socket, balanced, adjustable
55-280 mV, 200 Ω; switchable pre/post
eects and equalizer
Footswitch connectors
fs eect Jack, stereo
tip = built in eect
ring = external eect
sleeve = common
fs mute Jack, stereo
tip = mute input 1
ring = mute input 2
sleeve = common
Equalizer
Bass ±14 dB /60–400 Hz
narrow Q = 3
wide Q = 1
Middle ±6 dB / 800 Hz
Treble ±10 dB / 10 kHz
Analog singnal
processing Limiter, subsonic lter, xed equalizer
Built-in eects 32-bit AER eects processor, 16 presets
Power amp Monolithic I.C., 60 W / 4 Ω
Limiter
threshold 50 W
Speaker
system 2-way with crossover
8“ (20 cm) twin-cone fullrange speaker
(96 dB / 1 W / 1 m) 1“ (25 mm) dome tweeter
Mains power AC 115/230 V (switchable),
50–60 Hz, max. 140 W
Mains fuse slow 2 A
General
Cabinet 15 mm (0.59“) birch plywood
Finish waterbased acrylic, black spatter nish
Dimensions 330 x 260 x 235 mm
(13“ x 10.24“ x 9.25“) W x H x D
Weight 7.8 kg (17 lbs)
10. Technical data
Page 17
17
11. Blockschaltbild, circuit diagram
B091119_20161017
MIC
PIEZO
LINE
P/M
PIEZO
LINE
WIDE
NARROW
AUX IN
INPUT 2
P/M
47k
47k
GAIN
PREAMP
MUTE
INPUT 1
optional
+15V
MIC
PREAMP
6k8
6k8
+48V
VOICE
PREAMP
PREAMP
680
+5V
GAIN
MUTE
+9V
9V
48V
BASS MIDDLE TREBLE
FREQ
BANDWIDTH
MASTER
L
R
AUX LEVEL
INSERT
LINE OUT
LEFT OUT
RIGHT OUT
SPEAKER EQ PRESENCE
LIMITER
SUBSONIC POWER AMP CROSSOVER
LF
HF
PHONES
470R
FS MUTE
EFFECT PAN
RETURN
SEND
DIGITAL EFFECTS
DI OUT
DI LEVEL
TUNER
FS EFFECT
CW CW
CLIP DETECTION CLIP DETECTION
CLIP DETE
CTION
DI PRE/POST EFFECT
PRE
POST
TR
TR
1
2
3
T R
T R
T R
1
2
3
T R
Page 18
18
Page 19
19
Page 20
20
AER The Acoustic People GmbH
Bredenscheider Str. 119b
D-45527 Hattingen
tachauch@aer-amps.com
Sales
Africa, America, Asia, Oceania
aer music gmbh
Haberstrasse 46
D-42551 Velbert
info@aer-music.de
Sales
Europe
www.aer-music.de
Loading...
