Wir bedanken uns, dass Sie sich für den Kauf der Protect NAS von
AEG Power Solutions entschieden haben.
Die nachfolgenden Sicherheitshinweise sind wichtiger Bestandteil der
Betriebsanleitung und werden Sie vor Problemen durch Fehlbedienung
oder vor möglichen Gefahren schützen. Lesen Sie deshalb diese
Anleitung vor der ersten Inbetriebnahme sorgfältig durch!
3
Page 4
4
DE
INHALT
1. Hinweise zur vorliegenden Betriebsanleitung ........ 6
2. Allgemeine Informationen ......................................... 9
2.1 Die Technik ................................................................... 9
2.2 Systembeschreibung .................................................... 9
2.3 Technische Daten ....................................................... 11
3. Sicherheit .................................................................. 14
3.1 Allgemeine Sicherheitshinweise.................................. 14
3.2 Sicherheitshinweise für Protect NAS .......................... 15
3.3 CE-Zertifikat ................................................................ 19
4. Einrichten und Betrieb ............................................ 20
4.1 Auspacken und Betrieb ............................................... 20
4.2 Aufstellungsort ............................................................ 21
5. Übersicht Anschlüsse, Bedien-/Anzeigeelemente 22
5.1 Vorderansicht .............................................................. 22
5.2 Rückseitige Ansicht (Anschlüsse) ............................... 22
6. Inbetriebnahme ........................................................ 23
6.1 Aufstellung .................................................................. 23
6.2 Netzanschluss............................................................. 24
6.3 Verbraucheranschluss ................................................ 24
7. Betrieb und Bedienung ........................................... 26
7.1 Erstinbetriebnahme ..................................................... 26
7.2 Bedientableau ............................................................. 26
7.2.1 Überblick ............................................................. 26
7.2.2 Display Beschreibung ......................................... 27
7.2.3 Einstellungen ...................................................... 28
7.2.4 Funktionen .......................................................... 29
7.2.5 Akustische Signale .............................................. 29
8. Schnittstellen und Kommunikation ....................... 30
8.1 Computer-Schnittstelle (USB) ..................................... 30
8.2 Shutdown- und USV Management Software ............. 31
9. Problembehandlung ................................................ 32
9.1 Alarm- / Fehlermeldungen .......................................... 32
Page 5
DE
10. Wartung ..................................................................... 33
10.1 Batterie laden .............................................................. 33
10.2 Kontrollen .................................................................... 33
10.2.1 Sichtkontrolle ...................................................... 33
10.2.2 Batteriekontrolle .................................................. 34
10.2.3 Luft ein-/ auslässe ............................................... 34
10.3 Batteriewechsel ........................................................... 34
11. Lagerung, Demontage und Entsorgung ................ 38
11.1 Lagerung ..................................................................... 38
11.2 Demontage ................................................................. 38
11.3 Entsorgung ................................................................. 38
12. Anhang ...................................................................... 40
12.1 Sachwortverzeichnis (technische Begriffe) ................ 40
12.2 Stichwortregister ......................................................... 42
5
Page 6
6
DE
1. HINWEISE ZUR VORLIEGENDEN BETRIEBSANLEITUNG
INSTRUKTIONSPFLICHT
Diese Betriebsanleitung hilft Ihnen, die Unterbrechungsfreie
StromVersorgung (USV) Protect NAS, bestimmungsgemäß, sicher und
sachgerecht zu installieren und zu betreiben. Die Betriebsanleitung enthält
wichtige Hinweise zur Vermeidung von Gefahren. Lesen Sie deshalb
diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch!
DIESE BETRIEBSANLEITUNG IST BESTANDTEIL DES PROTECT NAS
Der Betreiber dieses Gerätes ist verpflichtet, diese Betriebsanleitung jenem
Personenkreis uneingeschränkt zur Verfügung zu stellen,
die den Protect NAS transportieren, in Betrieb nehmen, warten oder
sonstige Arbeiten an diesem Gerät verrichten.
GÜLTIGKEIT
Diese Betriebsanleitung entspricht dem technischen Stand des
Protect NAS zur Zeit der Herausgabe. Der Inhalt ist nicht Vertragsgegenstand, sondern dient der Information.
GEWÄHRLEISTUNG UND HAFTUNG
Für eine einwandfreie Funktion der gelieferten Produkte (inkl. Batteriesystem) im Rahmen der ausgewiesenen Bedienungsbedingungen, leisten wir
in der Weise Gewähr, dass Produkte, die innerhalb von 24 Monaten nach
Erwerb fehlerhaft werden, nach unserer Wahl, nachgebessert oder ersetzt
werden, es sei denn der Fehler ist eindeutig nicht durch AEG Power Solutions zu vertreten. Die Reparatur oder der Austausch eines fehlerhaften
Produkts oder von Teilen davon verlängert nicht den ursprünglichen Gewährleistungszeitraum. Die 24-monatige Gewährleistung gilt weltweit und
beginnt aber dem Datum des Erwerbs des Produktes, wobei das Datum auf
der Rechnung maßgeblich ist. Ohne Rechnungsnachweis gilt das Datum
des Erwerbs durch den Händler als Beginn der Gewährleistung.
Transport- und Versendungskosten für mangelhafte Produkte, die von
Kunden außerhalb Deutschlands, Österreichs oder der Schweiz zwecks
Ersatz oder Reparatur übersandt werden, werden nicht übernommen.
Gewährleistungsansprüche sind ausgeschlossen bei Schäden, die durch
unsachgemäße Behandlung auftreten oder durch den Betrieb der Geräte
außerhalb der Vorgaben und Rahmenbedingungen liegen, die in der Spezifikation bzw. den Bedienungshinweisen definiert sind. Darüber hinaus haftet
AEG Power Solutions nicht für Schäden infolge a) nicht autorisierter Reparatur- oder Umbauversuche an Produkten, b) falscher oder inadäquater
elektrischer Spannungen oder Verbindungen, c) bei nicht vorschriftsmäßi-
Page 7
7
DE
gen Betriebsbedingungen vor Ort, d) bei höherer Gewalt, e) bei ungenügendem Schutz vor Witterungseinflüssen oder bei Diebstahl. Keinesfalls
wird für Produkte Gewährleistung übernommen, bei denen die Seriennummer oder das Garantiesiegel verändert, unkenntlich gemacht oder entfernt
wurde.
Darüber hinaus übernimmt AEG Power Solutions keinerlei Haftung für
sonstige Schäden, sofern diese nicht unter das Produkthaftungsgesetz
fallen oder eine Schädigung von Leib oder Leben vorliegt. Ebenso haftet
AEG Power Solutions lediglich bei Vorliegen von Vorsatz oder grober Fahrlässigkeit. Im Falle allgemeiner Fahrlässigkeit ist die Haftung von AEG
Power Solutions auf vorhersehbare, vertragstypische Schäden bis maximal
den Auftragswert ohne Umsatzsteuer beschränkt. Die Haftung für entgangenen Gewinn ist ausgeschlossen.
Page 8
8
DE
HANDHABUNG
Der Protect NAS ist konstruktiv so aufgebaut, dass alle für die Inbetriebnahme und den Betrieb notwendigen Maßnahmen ohne Eingriff in das
Gerät vorgenommen werden können. Wartungs- und Instandsetzungsarbeiten dürfen ausschließlich von entsprechend ausgebildetem Fachpersonal
durchgeführt werden.
Um notwendige Arbeiten zu verdeutlichen und zu erleichtern, sind
einigen Bearbeitungsschritten Bilder zugeordnet.
Sind bei bestimmten Arbeiten Gefährdungen für Personen und Material
nicht auszuschließen, werden diese Tätigkeiten durch Piktogramme gekennzeichnet, deren Bedeutung den Sicherheitsbestimmungen in Kapitel 3
zu entnehmen ist.
HOTLINE
Sollten Sie nach dem Lesen der Betriebsanleitung noch Fragen haben,
wenden Sie sich bitte an Ihren Händler oder an unsere Hotline:
Tel: +49 2902 763100
Internet: www.aegps.com
COPYRIGHT
Weitergabe, Vervielfältigung dieser Betriebsanleitung und/oder
Übernahme mittels elektronischer oder mechanischer Mittel, auch
auszugsweise, bedarf der ausdrücklichen vorherigen schriftlichen
Genehmigung der AEG.
© Copyright AEG 2015. Alle Rechte vorbehalten.
Page 9
9
DE
2. ALLGEMEINE INFORMATIONEN
2.1 DIE TECHNIK
Der Protect NAS ist eine intelligente, kompakte sinusförmig arbeitende
Unterbrechungsfreie StromVersorgung (USV) für wichtige Verbraucher wie
PCs, Workstations, Server, Netzwerkkomponenten, Telekommunikationseinrichtungen und ähnliche Verbraucher. Der Protect NAS ist erhältlich mit
einer Ausgangsnennleistung von 500VA
Die Merkmale des Protect NAS:
• VI-(Line-Interactive) Schutztechnologie mit sinusförmiger Aus-
gangsspannung
• Mikroprozessor-Steuerung für hohe Zuverlässigkeit und optimales
Regelverhalten
• Kontrastreiches LCD-Display mit Anzeige von Statusinforma tio-
nen sowie Messwerten, u.a. die verbleibende Restlaufzeit in
Minuten
• Überspannungsschutz (RJ11/RJ45) für Datenleitungen (Telefon,
Fax, Router und Netzwerk)
• Anwenderfreundliches Batteriedesign in hot-swappable
Ausführung
• Aktivierbarer „Green Mode“ zur Steigerung der
Batterieverfügbarkeit
• Intelligentes Monitoringsystem mit USB-Schnittstelle als HID
Power Device für softwareunabhängiges USV Management
2.2 SYSTEMBESCHREIBUNG
Die USV wird zwischen dem öffentlichen Netz und den zu schützenden
Verbrauchern angeschlossen. Bei normalen Betriebsbedingungen, bei
denen der Protect NAS mit Netzspannung versorgt wird, hält der Batterieladegleichrichter die Batterie vollgeladen.
Die am Protect NAS angeschlossenen Verbraucher werden während dieses
Betriebszustandes über Netzfilter, die einen wirkungsvollen Schutz gegen
Netzüberspannungsspitzen und Hochfrequenzstörungen bieten, mit Spannung versorgt.
Bei kontinuierlicher Netzunter- bzw. Netzüberspannung in definierten Bereichen bewerkstelligt die automatische Spannungsregulierung (AVR) eine
zusätzliche Stabilisierung der Verbraucherspannung. Spannungsschwankungen des öffentlichen Netzes werden somit auf ein für Verbraucher ver-
Page 10
10
DE
Batterie
Wechselricher
Gleichrichter
Last Netz
Umschalt -
trägliches Niveau abgeschwächt. Dies geschieht ohne Rückgriff auf den
internen Energiespeicher, welches sich wiederum positiv auf die Batterieverfügbarkeit auswirkt.
filter
A. V. R.
Netz-
einrichtung

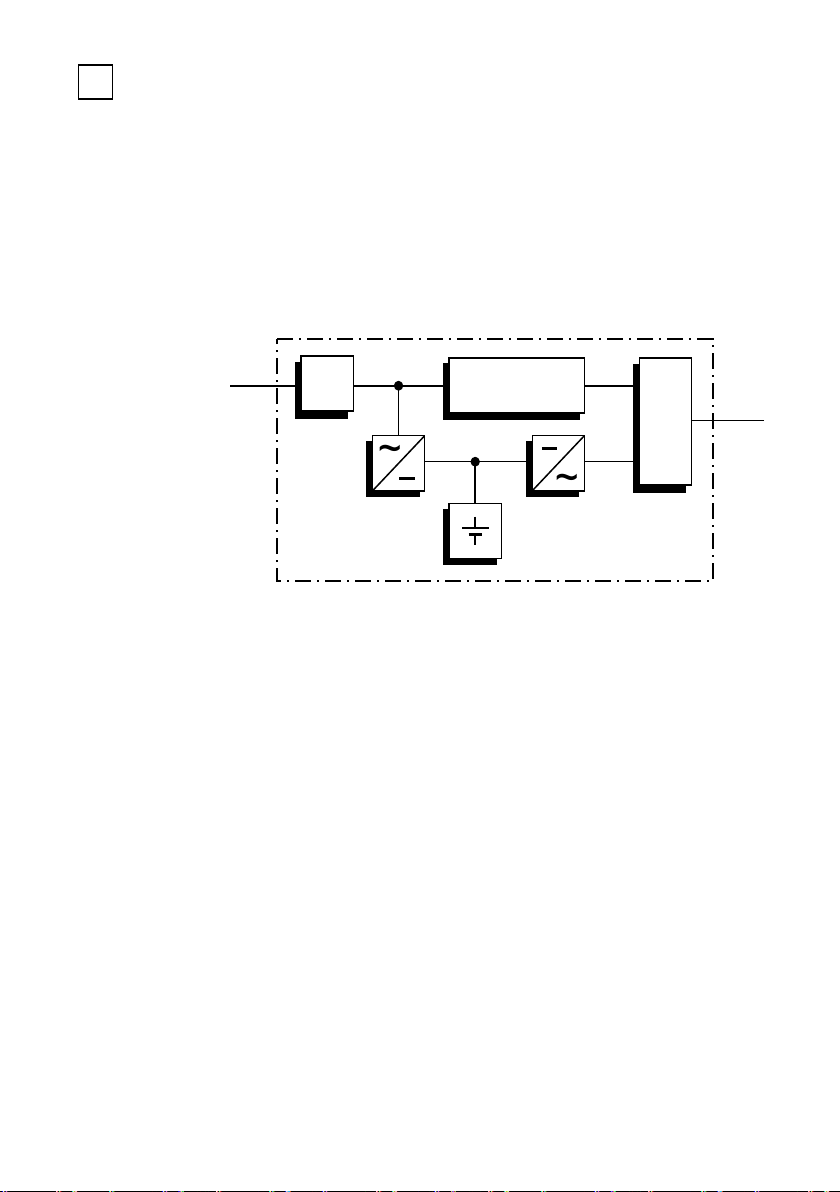

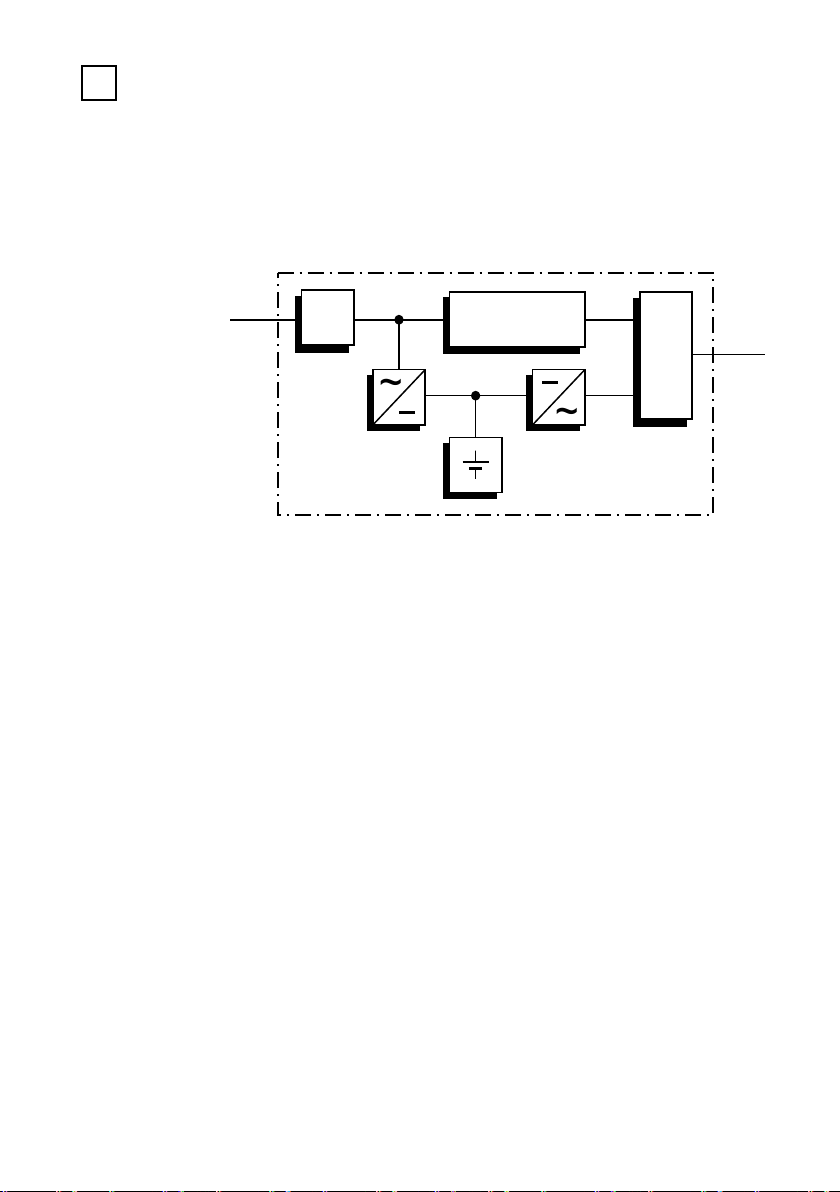

USV Blockschaltbild Protect NAS
Bei Netzausfall wird die Umschalteinrichtung aktiviert. Der Wechselrichter
übernimmt nunmehr die Spannungsversorgung der angeschlossenen Verbraucher, um der Gefahr eines Datenverlustes oder einer Beschädigung
der Verbraucher vorzubeugen. Der Protect NAS liefert dabei so lange
Spannung, bis die Batterie entladen ist, bzw. Ihr EDV System ordnungsgemäß herunter gefahren und abgeschaltet wurde.
Diese Überbrückungszeit ist im Wesentlichen abhängig von der angeschlossenen Verbraucherlast. Wenn die Netzversorgung wieder normale
Werte aufweist, schaltet die USV den Verbraucher wieder auf Netzspeisung. Der Batterieladegleichrichter lädt dann die Batterie erneut auf.
Bei Netzausfall wird aus Sicherheitsgründen (VDE) der Netzeingang im
Gerät zweipolig abgeschaltet, eine Rückspeisung in das Netz und Spannungen an den Polen des Netzsteckers werden dadurch vermieden.
Zusätzliche Maßnahmen gewährleisten darüber hinaus auch effektiven
Schutz der Daten-/ Netzwerkschnittstelle.
Page 11
DE
2.3 TECHNISCHE DATEN
50 Hz / 60 Hz
Stromaufnahme bei 230VAC,
AVR-Technik
(Voreinstellung) / 240 VA
-10% +6%
220VAC / 230VAC (Voreinstellung) / 240 VA
Frequenz im Batteriebetrieb
(bei 230 VAC)
Batteriebetrieb
Verschlossen, wartungsfrei (Markenfabrikat
hot-swappable
Typenleistung 500 VA (cos φ = 0,5 ind.) 250 W
USV-Eingang 1ph~ / N / PE
Nennanschlussspannung 220 / 230 / 240 VAC
Spannungsbereich ohne
Batteriebetrieb
Frequenz
Frequenztoleranzbereich ±5 %
176 / 184 / 192 VAC – 264 / 276 / 288 VAC
(abhängig von Netzanschlussspannung)
(autom. Erkennung)
11
Volllast und Batterieladung
(max.)
Anschluss Kaltgerätestecker
USV-Ausgang
Nennausgangsspannung/
Nennausgangsspannung im
Batteriebetrieb
Nennausgangsstrom
Umschaltzeit bei Netzausfall <10 ms
Spannungskurvenform Sinusförmig
Überlastverhalten
(VI-Betrieb)
Überlastverhalten
Batterie
Typ
Integriert
2,7 A
220VAC / 230VAC
-10% +5%
50 Hz / 60 Hz ±0,1 Hz
2,1 A
105% bis <120% für 300 s
120% bis 150% für 10 s
105% bis 110% für 10 s
ja
Page 12
12
DE
(Zwischenkreis)
autom. Batterietest
70% Auslastung / Volllast
und
Überbrückungszeit bei aktueller Last [min.],
zusätzlich 2 Bargraphen für Auslastung und
Aus-Taster
Netzwerklizenz im Lieferumfang für alle
Alarmmeldungen (akustisch /
Akustischer Signalgeber (deaktivierbar) sow
rzschluss, Batterie
AVR- und Ladeteilfehler)
Nenngleichspannung
Batteriemanagement
Überbrückungszeit bei 20% /
Wiederaufladezeit (auf
90 % der Nennkapazität)
Kommunikation
Schnittstellen USB als HID Power Device
Bedienschnittstelle LCD-Display mit digitaler Anzeige von
Shutdown Software
(auf CD)
optisch)
12 VDC
Tiefentladeschutz, Schutz vor Überladung,
60 min. / 20,5 min. / 7 min.
5 h
anwenderrelevanten Messwerten: EinAusgangsspannung [V] / Auslastung [%] /
Verbraucherlast [(k)VA] und [(k)W] sowie
aktuelle Batteriekapazität / beleuchteter Ein
5ergängigen Betriebssysteme (u.a. Windows,
Linux, Mac)
detaillierte Indikation über LCD-Display
(Netzausfall, Überlast, Ku
entladen, Batterie ersetzen, Lüfterstörung,
Page 13
DE
Allgemeine Daten
(Normalbetrieb)
Betriebstemperaturbereich
Aufstellhöhe
EMV-Konformität
EN 62040-2 Klasse C1
Überspannungsschutz für
RJ11 (Telefon, Fax, Modem) /
Netto- / Bruttogewichte ca.
B x H x T (netto)
Lieferumfang
Netzanschlussleitung,
Klassifikation
Wirkungsgrad
Eigengeräusch
(1m Abstand)
Luftfeuchtigkeit
Schutzart IP20
Produktsicherheit EN 62040-1
VI SS 333 gem. IEC 62040–3
≥94%
≤40dB(A) lüfterlos
0 °C bis 35 °C
0-90% (ohne Betauung)
Bis 1000 m bei Nennleistung
13
Datenleitungen
Netzeingang IEC 320 C14
Verbraucherabgänge
Display LCD-Display mit 3 Hauptbereichen
Gehäusefarbe
Abmessungen
Abmessungen
B x H x T (brutto)
(Verpackung)
Konformität CE, EN 50581
RJ45 (Ethernet 10 MBit/s / 100 MBit/s)
4 x IEC 320 C13
Schwarzes Metallgehäuse / mit silberner
Frontblende
6,8 kg / 7,8 kg
150 mm x 209 mm x 240 mm
199 mm x 295 mm x 301 mm
Geräteanschlussleitung, USB
Kommunikationsleitung, ManagementSoftware „CompuWatch“ (CD), 5
Netzwerklizenzen, Betriebsanleitung
Page 14
14
DE
3. SICHERHEIT
3.1 ALLGEMEINE SICHERHEITSHINWEISE
Lesen Sie diese Betriebsanleitung, bevor Sie die USV Protect NAS das
erste Mal in Betrieb nehmen und beachten Sie die Sicherheitshinweise!
Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand sowie
bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung
der Betriebsanleitung! Beseitigen Sie umgehend Störungen, welche die
Sicherheit beeinträchtigen können.

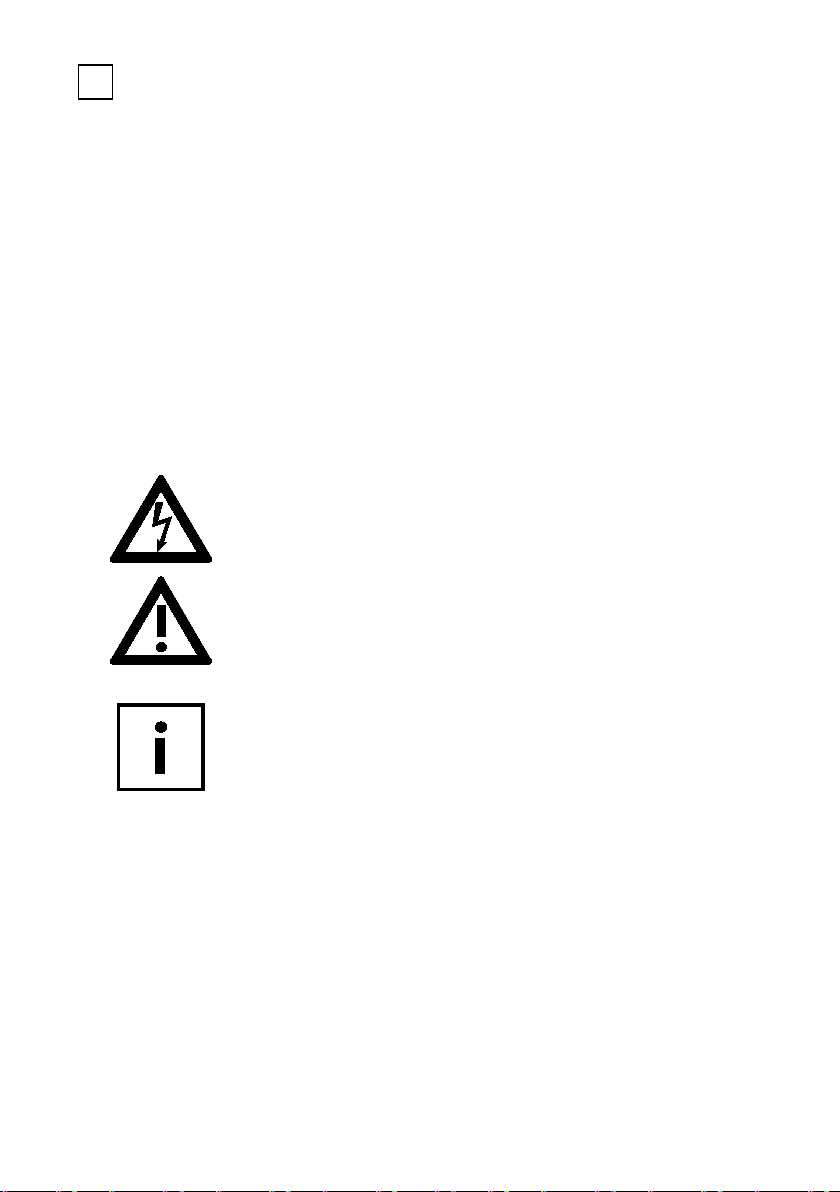

In dieser Anleitung werden folgende Piktogramme benutzt:
Hinweis Gefahr!
Bei Gefahr für Leib und Leben des Bedieners.
Hinweis Achtung!
Bei Verletzungsgefahr sowie Gefährdung von Gerät und Geräteteilen.
Hinweis Information!
Nützliches und Wichtiges für den Betrieb der USV.
Page 15
15
DE
3.2 SICHERHEITSHINWEISE FÜR PROTECT NAS
Dieses Kapitel enthält wichtige Anweisungen für die USV Protect NAS, die
bei Installation, Betrieb und Wartung der unterbrechungsfreien Stromversorgung sowie des Batteriesystems (intern) befolgt werden müssen.
Die USV steht unter Spannung, die gefährlich sein kann. Das Gerät darf
nur durch ausgebildetes Fachpersonal geöffnet werden. Reparaturen
dürfen nur von qualifizierten Kundendienstmitarbeitern durchgeführt werden!
Der Ausgang kann unter Spannung stehen, auch wenn die USV nicht an
die Netzversorgung angeschlossen ist, da die USV eine eigene interne
Stromversorgung besitzt (Batterie)!
Das Gerät muss aus Gründen des Personenschutzes ordnungsgemäß
geerdet werden!
Der Protect NAS darf nur mit einer VDE-geprüften Netzanschlussleitung
mit Schutzleiter (im Lieferumfang enthalten) an 220 V / 230 V / 240 VWechselspannungsnetzen mit Schutzerdung betrieben bzw. angeschlossen
werden.
Verbrennungsgefahr!
Die Batterie weist hohe Kurzschlussströme auf. Falscher Anschluss oder
Fehler beim Freischalten können zum Schmelzen der Steckerverbindungen, zu Funkenschlag und zu schweren Verbrennungen führen!
Das Gerät ist mit einem Warnsignal ausgerüstet, das ertönt,
wenn die Batteriespannung des Protect NAS erschöpft ist, oder
wenn die USV nicht im Normalzustand arbeitet (siehe auch
Kapitel 9.1, Alarm- / Fehlermeldungen, Seite 32
).
Page 16
16
DE
Beachten Sie für die dauerhafte Betriebssicherheit und für ein sicheres
Arbeiten mit der USV folgende Sicherheitshinweise:
• Die USV nicht auseinander nehmen!
(Innerhalb der USV befinden sich keine Teile, die einer regelmäßigen Wartung bedürfen. Beachten Sie, dass bei Eingriff in das
Gerät der Gewährleistungsanspruch erlischt!)
• Das Gerät nicht im direkten Sonnenlicht oder in der Nähe von
Heizquellen aufstellen!
• Das Gerät ist zur Aufstellung in beheizten Innenräumen vorgese-
hen. Die Gehäuse nicht in der Nähe von Wasser oder übermäßig
feuchter Umgebung aufstellen!
• Wird die USV aus kalter Umgebung in den Aufstellungsraum ge-
bracht, kann Betauung auftreten. Vor Inbetriebnahme muss die
USV absolut trocken sein. Deshalb eine Akklimatisationszeit von
mindestens zwei Stunden abwarten.
• Niemals Netzeingang und USV-Ausgang miteinander verbinden!
• Dafür Sorge tragen, dass keine Flüssigkeiten oder Fremdkörper
in die Gehäuse gelangen!
• Die Be- und Entlüftungsöffnungen des Gerätes nicht versperren!
Darauf achten, dass z. B. Kinder keine Gegenstände in die
• Belüftungsöffnungen stecken!
• Keine Haushaltsgeräte, wie zum Beispiel Haartrockner, an die
USV anschließen! Vorsicht auch bei Betrieb mit motorischen Lasten. Eine Rückspeisung in den Wechselrichter, z. B. durch kurzzeitigen generatorischen Betrieb der Last, muss zwingend vermieden werden.
• Der Netzanschluss sollte sich in der Nähe des Gerätes befinden
und leicht zugänglich sein, um ein Freischalten vom
• Wechselstrom-Eingang oder das Herausziehen des Steckers zu
vereinfachen!
• Netzanschlussleitung während des Betriebs nicht von der USV
oder aus der Steckdose der Hausinstallation (Schutzkontaktsteckdose) abziehen, da sonst die Schutzerdung der USV und aller angeschlossenen Verbraucher aufgehoben wird.
Page 17
17
DE
Stromschlaggefahr!
Selbst nach Freischalten der Netzspannung bleiben die Bauteile im Innern
der USV an der Batterie angeschlossen und können daher Stromschläge
verursachen. Deshalb vor Wartungs- oder Pflegearbeiten unbedingt auch
den Batteriekreis unterbrechen!
Batterieaustausch und Wartung müssen von einer Fachkraft durchgeführt
oder zumindest beaufsichtigt werden, die sich mit Batterien und den notwendigen Vorsichtsmaßnahmen auskennt!
Unbefugte von den Batterien fernhalten!
Beim Austausch der Batterien folgendes beachten: Verwenden Sie ausschließlich identische, wartungsfreie, verschlossene Bleibatterien
mit den Daten der Originalbatterien.
Explosionsgefahr!
Batterien nicht in offenes Feuer werfen.
Batterien nicht öffnen oder beschädigen (frei gewordener Elektrolyt ist
schädlich für Haut und Augen und kann giftig sein!)
Batterien können Stromschläge und hohe Kurzschlussströme
verursachen.
Treffen Sie daher folgende Vorsichtsmaßnahmen, wenn Sie mit
Batterien arbeiten:
• Legen Sie Uhren, Ringe und andere Gegenstände aus Metall ab!
• Verwenden Sie nur Werkzeug mit isolierten Griffen!
Verbraucher nicht über den USV-Hauptschalter ein- und ausschalten. Auf
den Einsatz von Schaltleisten mit zentralem Ein-/Ausschalter zur Vermeidung von Einschaltstromspitzen verzichten.
Schalten Sie die USV „AUS“, wenn Sie diese längere Zeit nicht benutzen
wollen. Wenn Ihre Firma jeden Abend spannungsfrei geschaltet wird, muss
der Protect NAS allabendlich ausgeschaltet werden, da sich sonst die
Batterie entlädt. Eine häufig wiederkehrende vollständige Entladung der
Batterie sollte im Hinblick auf deren Gebrauchsdauer vermieden werden!
Page 18
18
DE
Schalten Sie zur Sicherheit Ihrer Person die USV niemals ohne
vorherige Erdung des Gehäuses bzw. ordnungsgemäß vollzogener Netzanbindung ein!
Page 19
DE

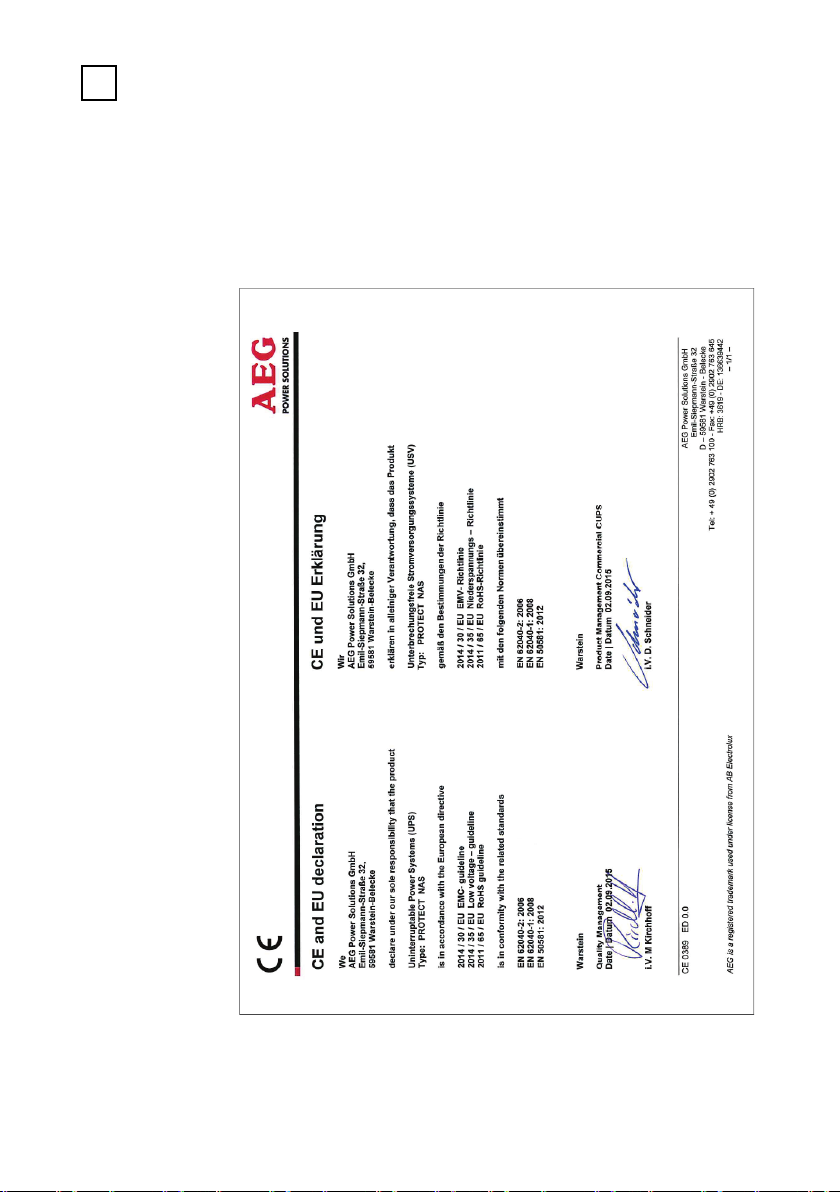

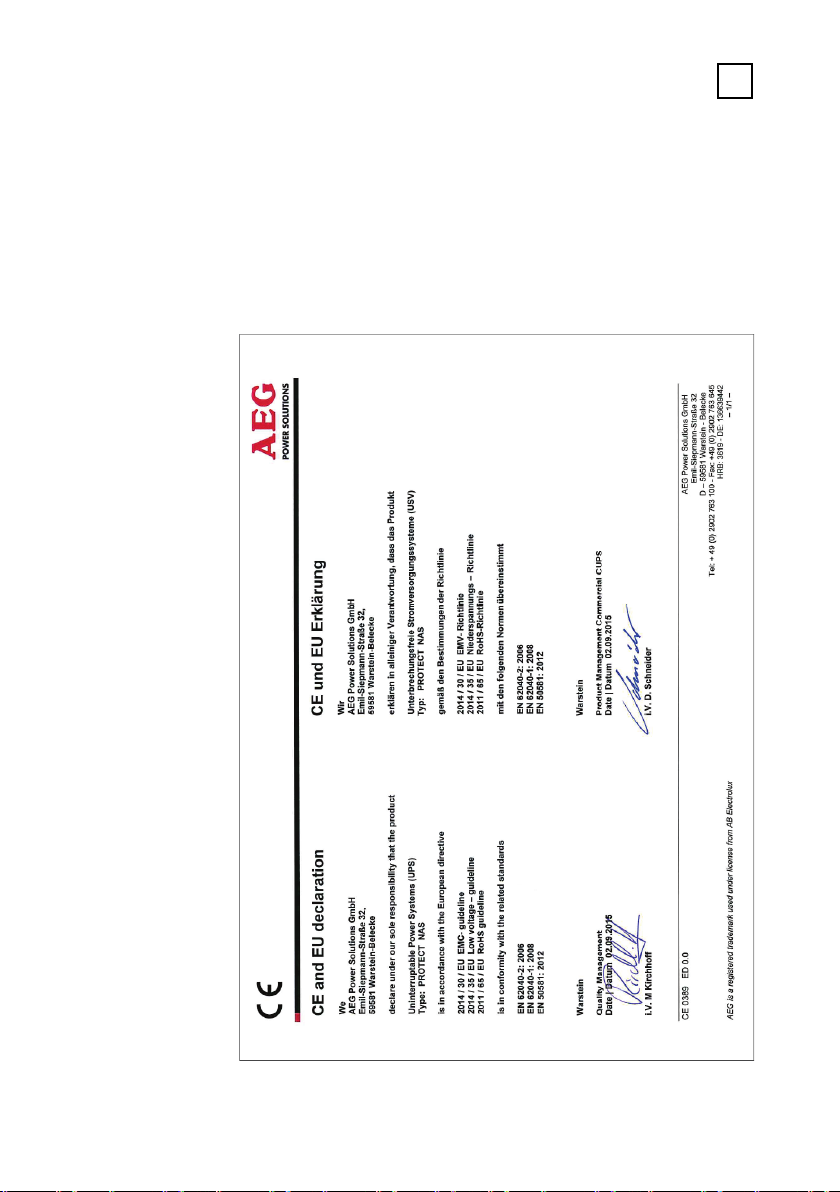

3.3 CE-ZERTIFIKAT
19
Page 20
20
DE
4. EINRICHTEN UND BETRIEB
4.1 AUSPACKEN UND BETRIEB
Das Gerät wurde vollständig getestet und geprüft. Obwohl die
Verpackung und der Versand des Gerätes mit der üblichen Sorgfalt erfolgten, können Transportschäden nicht völlig ausgeschlossen
werden.
Ansprüche aufgrund von Transportschäden sind grundsätzlich
gegenüber dem Transportunternehmen geltend zu machen!
Prüfen Sie daher bei Erhalt den Versandbehälter auf Schäden. Wenn nötig,
bitten Sie das Transportunternehmen, die Waren zu prüfen, und nehmen
Sie den Schaden in Anwesenheit des Mitarbeiters des Transportunternehmens auf, um ihn innerhalb von acht Tagen ab Lieferung über den AEGRepräsentanten bzw. -Händler zu melden.
Überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit:
• Protect NAS
• Netzanschlussleitung mit Schutzkontaktstecker
• Geräteanschlussleitung
• USB Kommunikationsleitung
• Management Software „CompuWatch“ auf CD
• Betriebsanleitung
Abweichungen bitten wir unserer Hotline (s. Seite 8) zu melden.
Die Originalkartonage bietet wirkungsvollen Schutz gegen Stoß und sollte
zum sicheren späteren Transport aufbewahrt werden.
Um die Gefahr einer Erstickung auszuschließen, halten Sie die
Kunststoffverpackungstüten bitte von Babys und Kindern fern.
Handhaben Sie die Komponenten mit Vorsicht. Bedenken Sie insbesondere
deren Gewichte. Ziehen Sie ggf. eine zweite Person hinzu.
Page 21
21
DE
4.2 AUFSTELLUNGSORT
Der Protect NAS ist für die Aufstellung in geschützter Umgebung ausgelegt.
Berücksichtigen Sie bei der Aufstellung des Gerätes Faktoren wie ausreichende Belüftung und angemessene Umgebungsbedingungen.
Stellen Sie die Einheiten so auf, dass ausreichende Luftzirkulation gewährleistet ist. Zuluftöffnungen nicht versperren.
Die USV sollte nicht bei einer Umgebungstemperatur >35°C betrieben
werden.
Stellen Sie die Geräte in einem Raum auf, der trocken, relativ staubfrei und
frei von chemischen Dämpfen ist.
Stellen Sie sicher, dass keine magnetischen Speichermedien in der Nähe
des Protect NAS gelagert und/oder betrieben werden.
Überprüfen Sie auf dem Typenschild, ob die Spannungs- und
Frequenzangaben mit denen für Ihre Verbraucher geltenden Werte
übereinstimmen.
Page 22
22
DE
5. ÜBERSICHT
/ANZEIGEELEMENTE
Fax, Router und Netzwerk)
4.
Verbraucheranschlüsse (USV-
Protect NAS
ANSCHLÜSSE, BEDIEN-

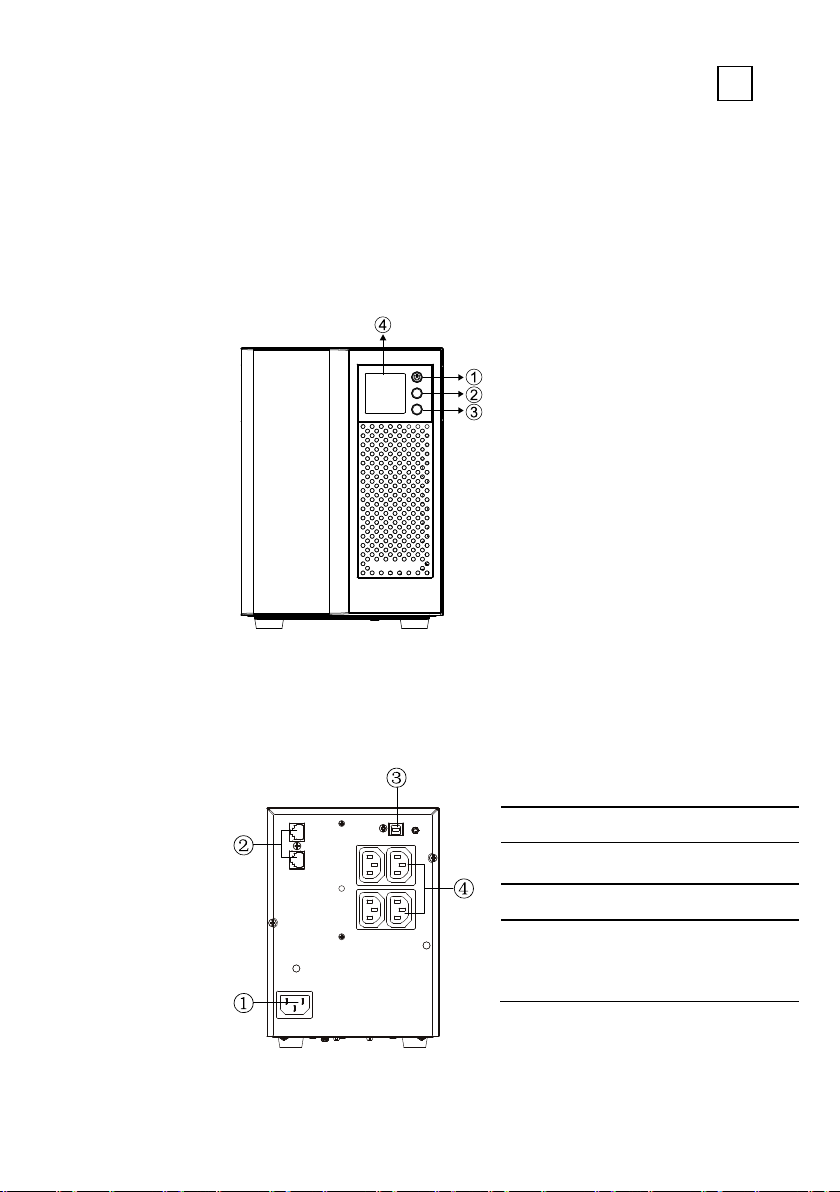

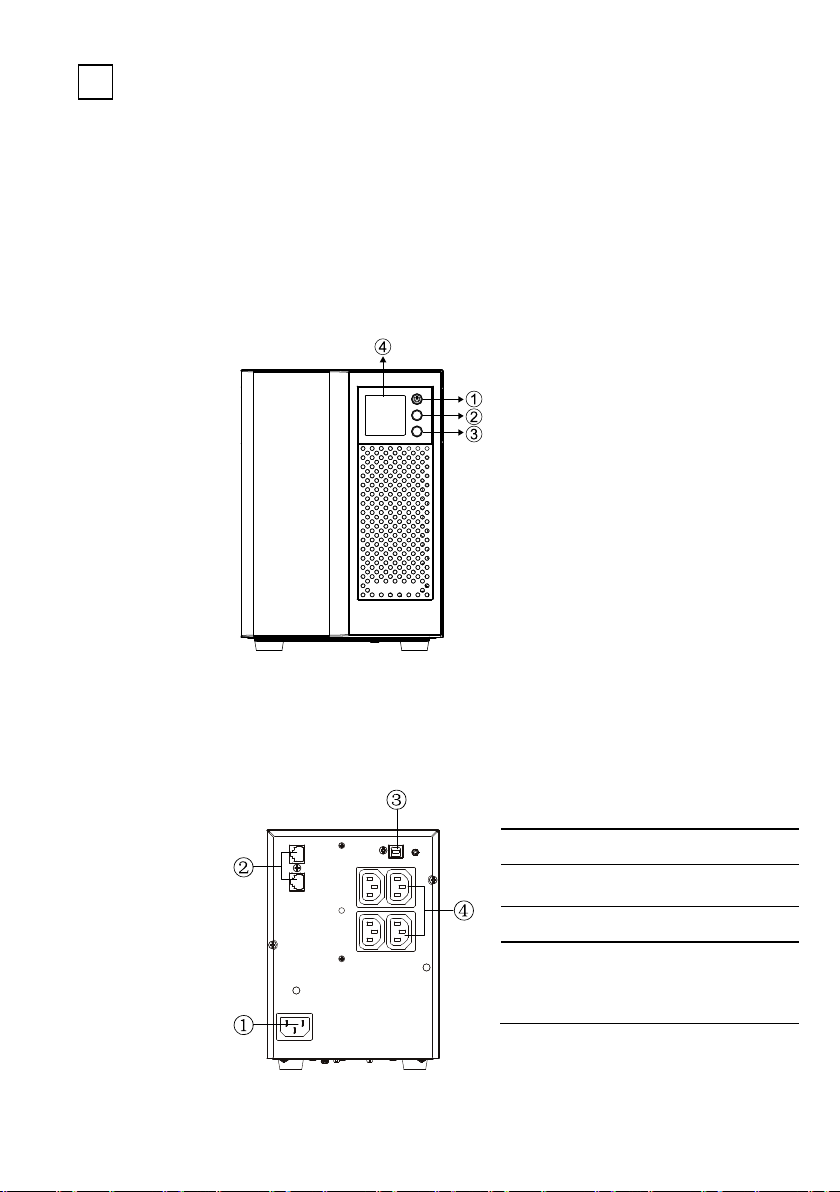

5.1 VORDERANSICHT
Ein/Aus- Taster
„Scroll“-Taste
zur Navigation
„Lautlos“-Taster
LCD Display
5.2 RÜCKSEITIGE ANSICHT (ANSCHLÜSSE)
1. Netzanschluss (USV-Eingang)
2. RJ11 & RJ45 – Anschluss (Telefon,
3. USB Kommunikationsschnittstelle
Abgänge) gepuffert und
Überspannungsgeschützt
IEC 320 C13 (10 A)
Page 23
23
DE
6. INBETRIEBNAHME
6.1 AUFSTELLUNG
Beim Aufstellen der USV-Anlage ist folgendes zu beachten:
• Die Auflagefläche muss glattflächig und zur Vermeidung von
Vibrationen und Stößen ausreichende Festigkeit und Stabilität
aufweisen.
• Achten Sie auf ausreichende Tragfähigkeit.
• Stellen Sie die Einheiten so auf, dass ausreichende
Luftzirkulation gewährleistet ist. An der Rückseite ist ein Freiraum
von mindestens 100 mm zu Belüftungszwecken einzuhalten. Zuluftöffnungen an der Vorderseite sowie seitlich des Gerätes nicht
versperren. Hier ist ein Freiraum von mindestens 50 mm einzuhalten.
• Extreme Temperaturen vermeiden! Um die Gebrauchsdauer der
Batterien zu maximieren, ist eine Umgebungstemperatur von 035 °C zu empfehlen (ideal Raumtemperatur). Die Einheiten nicht
direkter Sonneneinstrahlung aussetzen oder in der Nähe anderweitiger Wärmequellen, wie z.B. Heizkörper, betreiben.
• Einheiten vor äußeren Einwirkungen (insbesondere Feuchtigkeit
und Staubeinwirkung) schützen. Beachten Sie diesbzgl. auch die
Hinweise im Kapitel 3.2, Seiten 15 bis 18 dieser Betriebsanleitung.
Wenn das Gerät von einem kalten in einen warmen Raum gebracht wird,
oder wenn die Raumtemperatur plötzlich abfällt, kann es zu Feuchtigkeitsniederschlag im Inneren des Gerätes kommen. Lassen Sie das Gerät zur
Vermeidung einer Kondensationsbildung 2 Stunden lang stehen, bevor Sie
es einschalten.
Page 24
24
DE
6.2 NETZANSCHLUSS
Überprüfen Sie die Kompatibilität der USV Nenneingangsspannung
mit der für Ihr Land geltenden Nennspannung. Die werksseitig
voreingestellte Ausgangsspannung beträgt 230 VAC. Änderungen
auf 220 VAC, 230 VAC (voreingestellt) oder 240 VAC können jederzeit
manuell über das Bedientableau vorgenommen werden.
Um eine korrekte Funktionsweise der USV zu gewährleisten, ist es notwendig, die Netzleitung mit einer entsprechenden Vorsicherung zu versehen.
Der Anschluss des Protect NAS erfolgt über die mitgelieferte Netzanschlussleitung an einer handelsüblichen Schutzkontaktsteckdose.
Bevor Sie die Verbraucher an die USV anschließen, lassen Sie die USV
mindestens sechs Stunden ohne Last am Netz. Dadurch wird die Batterie
vollständig geladen und die größte Effizienz gewährleistet.
6.3 VERBRAUCHERANSCHLUSS
Bevor Sie den Anschluss der Verbraucher an die USV vornehmen schalten
Sie die USV aus und trennen diese vom Netz. Kontrollieren Sie bitte, dass
die angegebene Nennleistung auf dem Typenschild größer oder gleich ist
wie die Summe der Verbraucherleistungen. Verbinden Sie die vorgesehenen Verbraucher mit den Abgängen Ihrer USV. Verwenden Sie hierfür die
beiliegende Verbraucheranschlussleitung. Ihre Verbraucher lassen Sie
zunächst in ausgeschaltetem Zustand. Sollten weitere Verbraucheranschlussleitungen erforderlich werden, kontaktieren Sie bitte Ihren Fachhändler.
Vermeiden Sie den Einsatz von Mehrfachsteckerleisten.
Page 25
25
DE
Die Verbraucherlast der USV sollte die spezifizierte Nennlast des
Gerätes zu keinem Zeitpunkt übersteigen. Kommt es dennoch zu einer
Geräteüberlast, ertönt ein Signalton. Die Versorgung der angeschlossenen
Verbraucher bleibt, abhängig von der Höhe der Überlast, für eine bestimmte
Zeit weiterhin gegeben, jedoch muss die angeschlossene Last umgehend
reduziert werden. Ein Nichtbeachten des Zustandes „Geräteüberlast“ kann
zu einem totalen Verlust der USV-Funktionen führen!
Vermeiden Sie auch kurzfristige Geräteüberlastungen, wie sie z. B. durch
Anschluss eines Laserdruckers oder eines Laserfaxgerätes
entstehen können. Schließen Sie keine Haushaltsgeräte oder Werkzeugmaschinen an die USV an.
Niemals zusätzliche Verbraucher an die USV anschließen oder zuschalten,
wenn Netzausfall vorliegt, d.h. die USV im Notstrombetrieb arbeitet!
In der Regel sollte, wenn im Normalbetrieb niemals Überlast aufgetreten
ist, es auch im Batteriebetrieb zu keiner Überlast kommen.
Ein Signalton weist auf eine abschaltende Störung hin. Folgen Sie den
Anweisungen in Kapitel 9.1.!
Page 26
26
DE
7. BETRIEB UND BEDIENUNG
7.1 ERSTINBETRIEBNAHME
Stecken Sie den Schutzkontaktstecker der Netzanschlussleitung in
die dafür vorgesehene vorschriftsmäßig abgesicherte Schutzkontaktsteckdose Ihrer Unterverteilung. Es erfolgt automatisch die Versorgung der USV
mit Spannung aus dem öffentlichen Netz.
Zum Einschalten der USV halten Sie den “Ein/ Aus” - Taster
kurz gedrückt bis der Signalton ertönt. Zudem leuchtet der „Ein/ Aus“ –
Taster grün, im oberen Display Bereich erscheint das Symbol für
Normalbetrieb.
Zum Ausschalten der USV halten den “Ein/ Aus” - Taster
ebenfalls kurz gedrückt bis der Signalton ertönt.
7.2 BEDIENTABLEAU
7.2.1 ÜBERBLICK

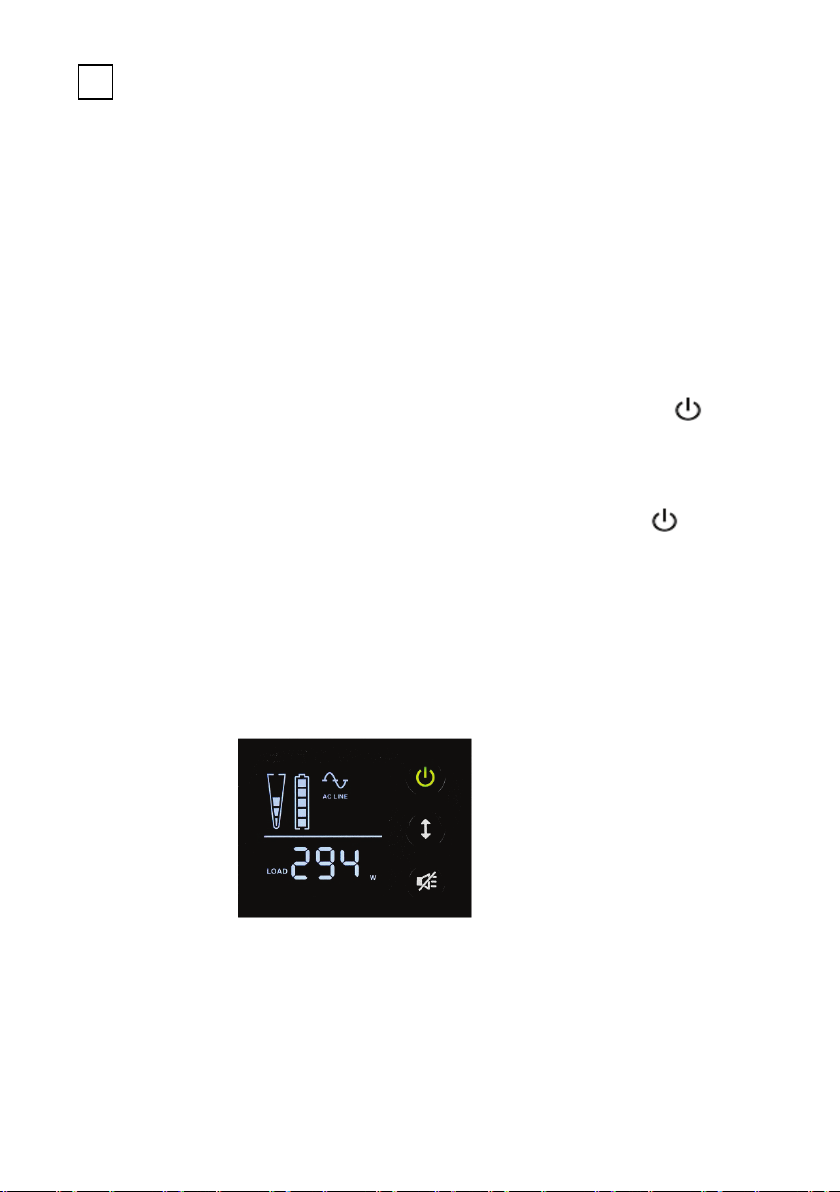

Wesentliches Merkmal des Bedientableaus ist dessen LCD Display. Im
rechten Bereich neben dem Display befinden sich 3 Tasten.
LCD Display mit Bedieneinheit im Normalbetrieb
Page 27
DE

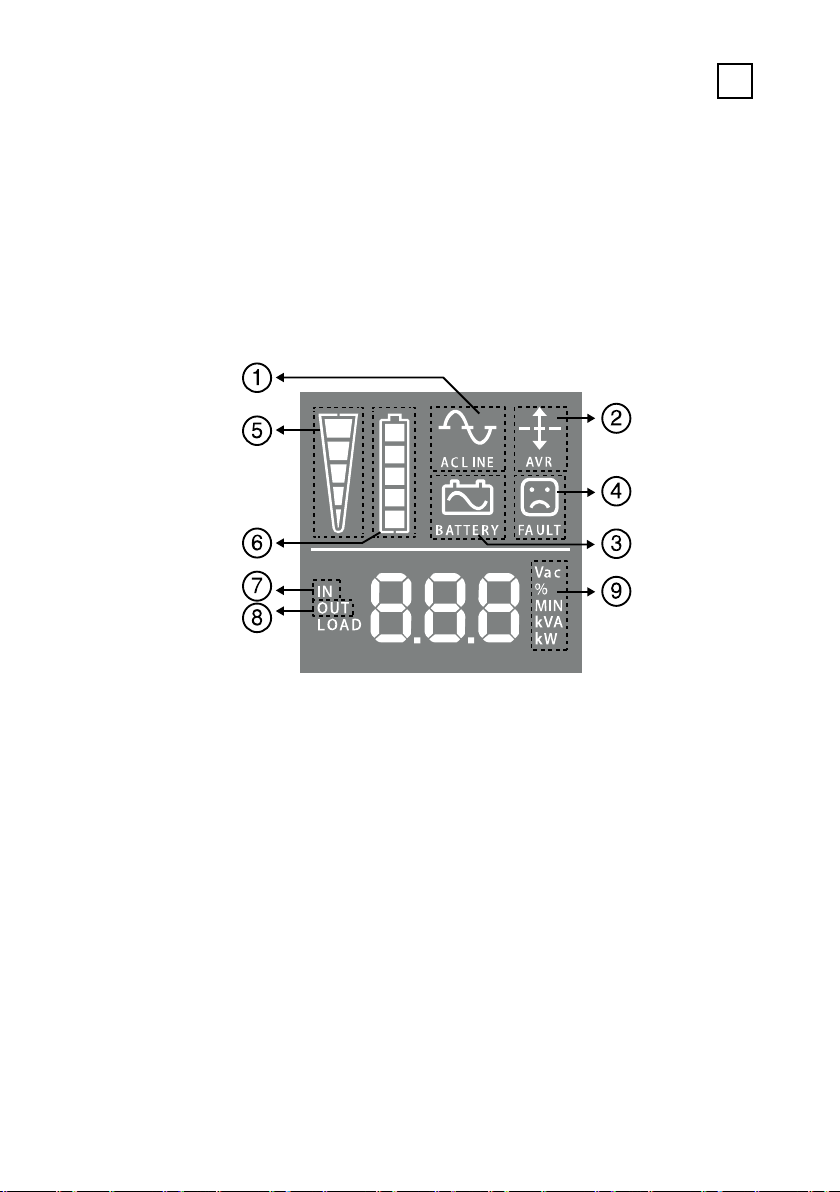

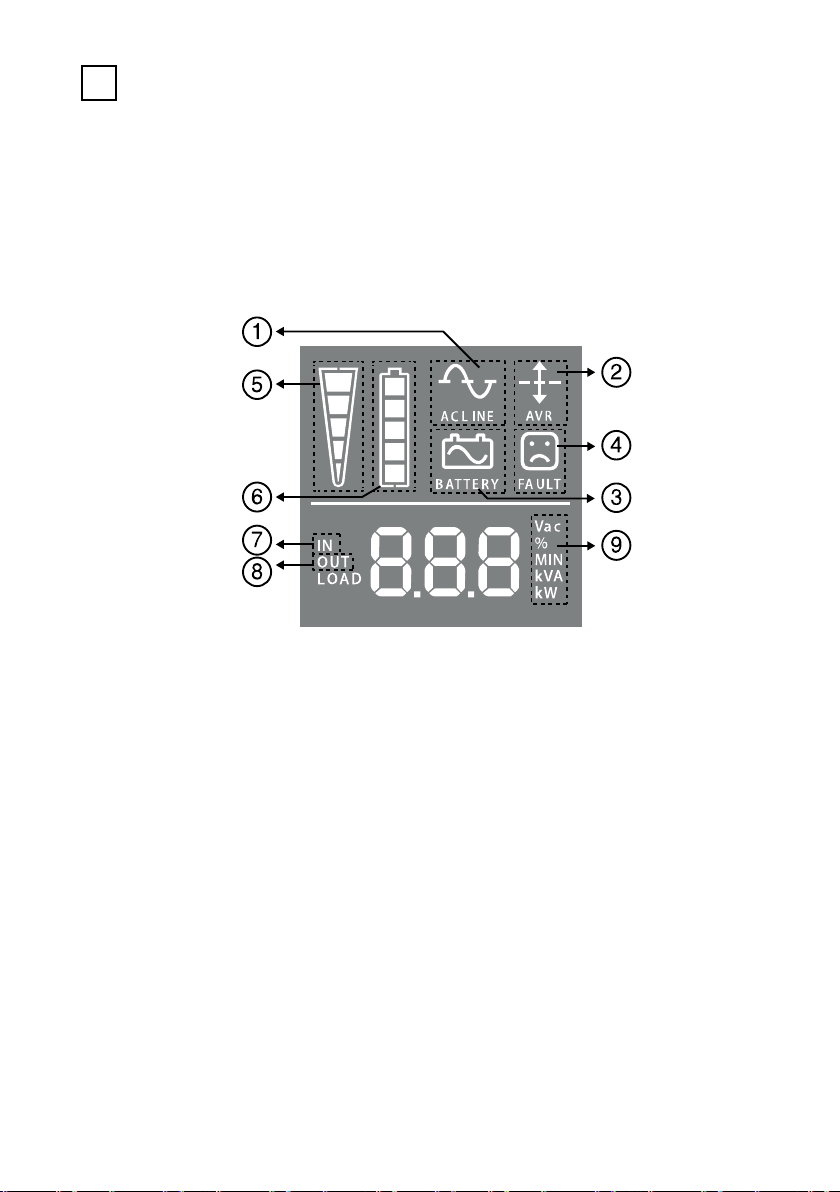

7.2.2 DISPLAY BESCHREIBUNG
Normalbetrieb
AVR Modus aktiviert
Batteriebetrieb
Fehlerindikation
USV Auslastung
Batteriekapazität
Eingangsmesswerte
Ausgangsmesswerte
Einheit der Messung
27
Page 28
28
DE
1 2 3

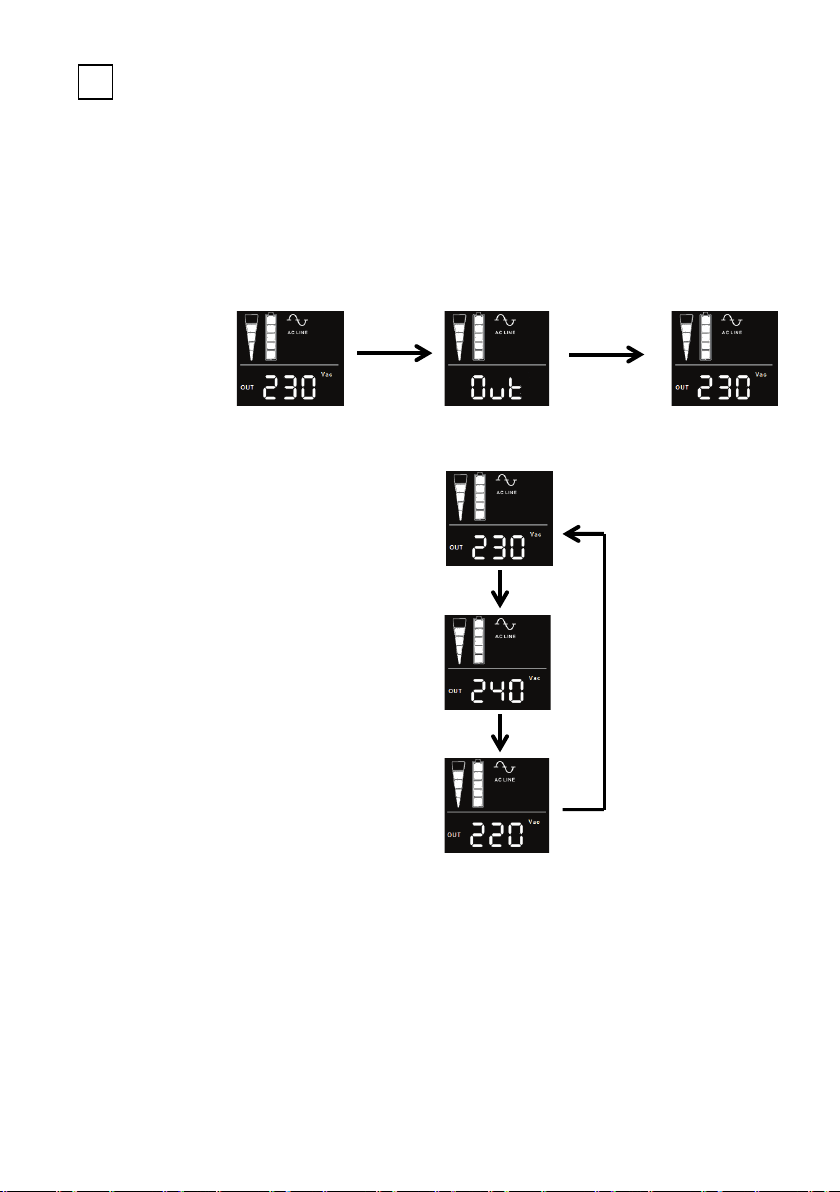

7.2.3 EINSTELLUNGEN
1. Drücken Sie die „Scroll“ - Taste für 5 sek. bis „Out“ im Display
erscheint.
2. Wählen Sie durch Drücken der „Scroll“ – Taste die gewünschte Ausgangsspannung (220VAC, 230VAC [voreingestellt],
240VAC).
3. Warten Sie 5 sek. bis das Display zum Ausgangspunkt zurückkehrt.
Page 29
DE
7.2.4 FUNKTIONEN
7.2.4.1 Kaltstartfunktion Die Kaltstartfunktion ermöglicht den Start der USV auch wenn keine Netzspannung vorhanden ist. Die Batterie sollte vollgeladen sein. Schalten Sie zur Sicherheit Ihrer Person die USV niemals bei gezogenem Netzstecker des Protect NAS ein!
7.2.4.2 „Green Power“ Funktion Die Protect NAS Baureihe ist mit einer „Green Power“ Funktion ausgestattet, die Energie spart und die Batterie schont. Ist die USV im Batteriemodus wird der Tiefentladungsschutz aktiv. Sobald eine geringe oder gar keine Last an die USV angeschlossen ist, wird die USV automatisch nach 5 Minuten heruntergefahren, um Energie zu sparen. Die USV startet erneut sobald die Netzspannung wieder zur Verfügung steht. Die Aktivierung der „Green Power“ Funktion ist ausschließlich über die mitgelieferte Software CompuWatch möglich.
29
7.2.4.3 AVR (Automatische Spannungsregulierung) Ist die Netzeingangsspannung unzureichend wird die AVR Funktion aktiv. Sie erhöht eine zu niedrige Eingangsspannung oder senkt eine zu hohe. Die angeschlossene Last wird hierdurch von größeren Spannungsschwankungen verschont.
7.2.5 AKUSTISCHE SIGNALE
Alarm Ereignis
Alle 10 Sekunden Batteriemodus aktiv
Alle 3 Sekunden Batterie schwach
Alle 3 Sekunden Überlast
Jede Sekunde Fehler
Page 30
30
DE
8. SCHNITTSTELLEN UND KOMMUNIKATION
8.1 COMPUTER-SCHNITTSTELLE (USB)
Für die Steuerung der USV und für das komfortable Auslesen von
Statusmeldungen und Messwerten steht Ihnen die USB-Schnittstelle zur
Verfügung. Benutzen Sie zum Anschluss Ihrer USV an ein
NAS- System (Netzwerkgebundener Speicher) die dem Lieferumfang
beigefügte USB Kommunikationsleitung. Sobald die USV an das NASSystem angeschlossen ist kommuniziert die USV mit dem System.
Durch die Verwendung des HID Power Device Protokolls ist es nicht immer
zwingend notwendig eine zusätzliche Software (z.B. CompuWatch) zu
installieren. Intelligente Verbraucher wie z.B. das NAS- System erkennen
dass eine USV angeschlossen ist und können mit dieser kommunizieren.
Über die Benutzeroberfläche des NAS- Systems kann der Betriebszustand
oder die Backup Zeit der USV abgefragt werden. Zusätzlich bietet sich dem
Benutzer die Möglichkeit auf einfachstem Wege diverse Einstellungen
bezüglich des Verhaltens der USV bei Netzausfall vor zunehmen, wie z.B.
dem automatischen „Shutdown“ nach 2 min. ohne Netz.
Page 31
31
DE

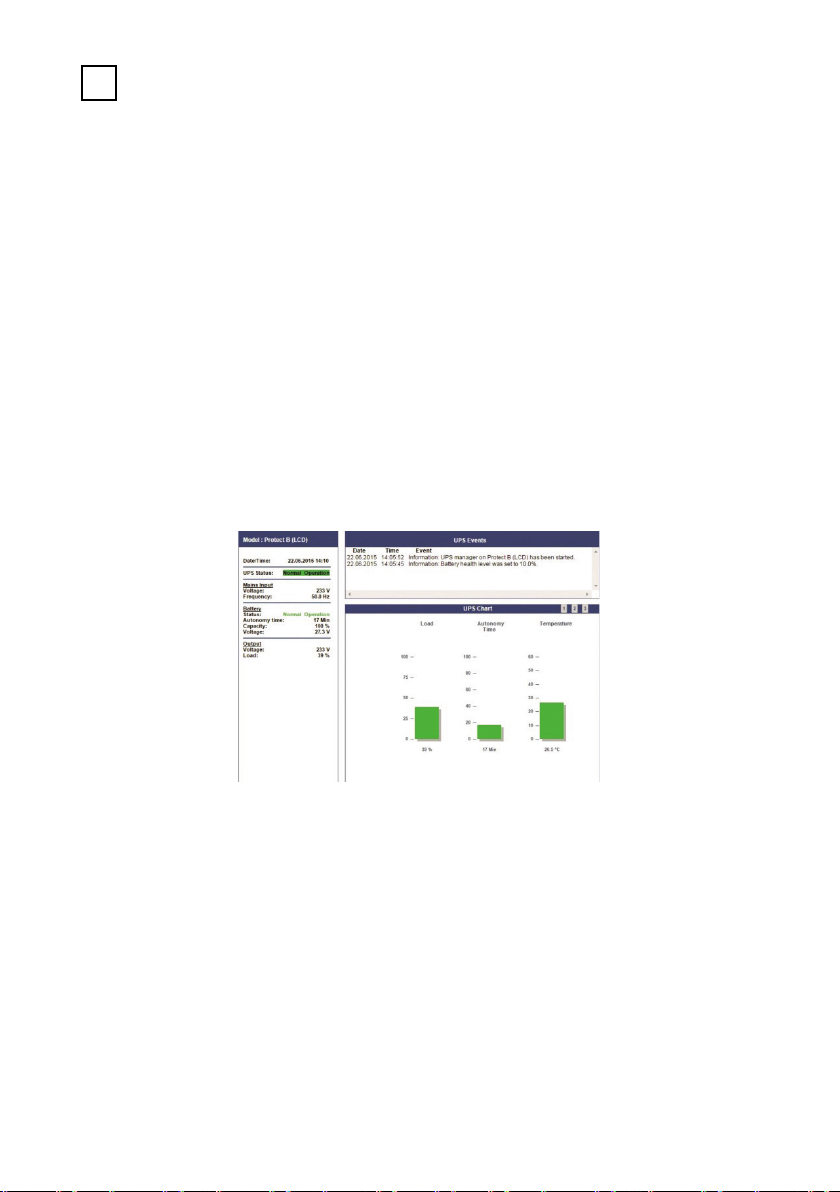

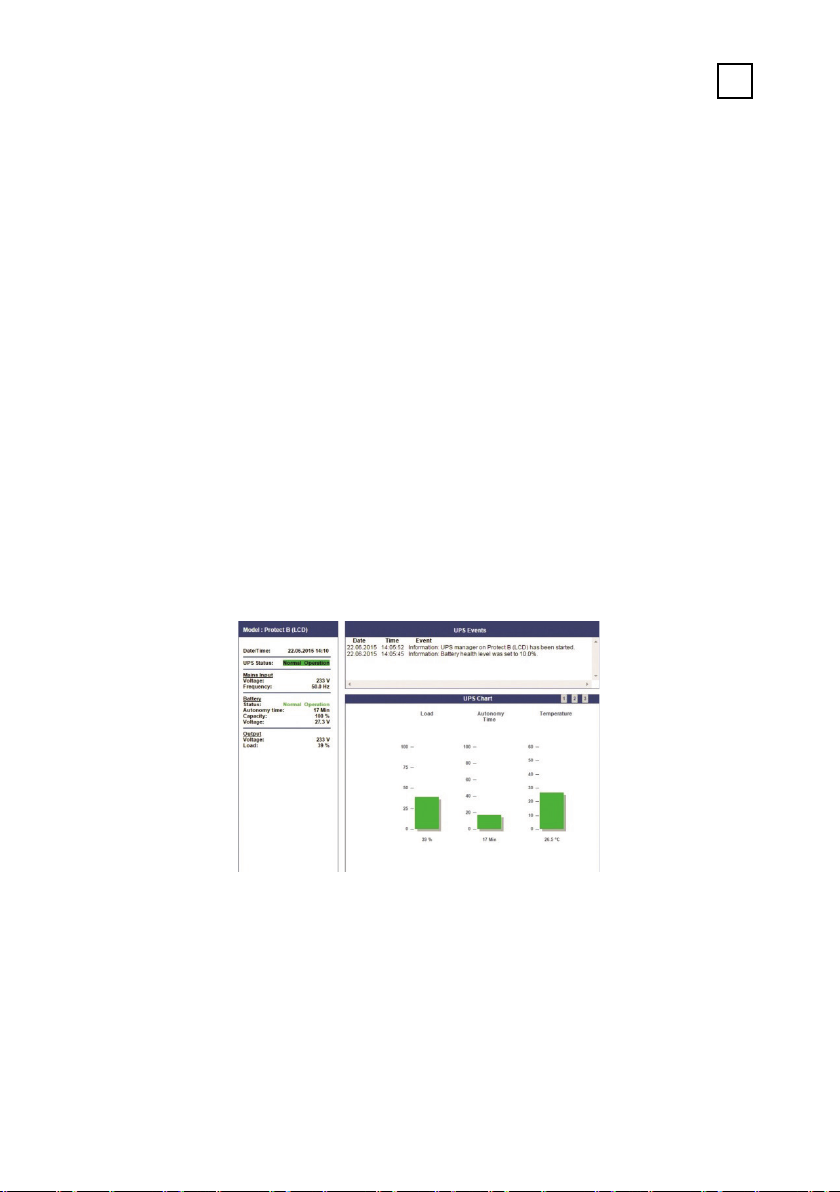

Abb.: Beispiel eines Screens von „CompuWatch”
8.2 SHUTDOWN- UND USV MANAGEMENT SOFTWARE
Die speziell entwickelte AEG Software „CompuWatch“ kontrolliert kontinuierlich die Netzspeisung und den Zustand der USV.
Im Zusammenspiel mit der „intelligenten“ USV wird sichergestellt, dass die
Verfügbarkeit der EDV Komponenten sowie die Datensicherheit gewährleistet werden.
Die Shut-Down Software „CompuWatch“ unterstützt diverse
Betriebssysteme, u. a. Windows 7/8/10, Linux RedHat,
Novell Netware, IBM AIX, HP-UX, SUN Solaris, Mac OS X, ...
Details zur Installation unter den diversen Betriebssystemen entnehmen Sie
dem auf der CD befindlichen Handbuch. Download von Updates über
www.aegps.de
Page 32
32
DE
nicht betätigt
Ein/ Aus- Taster erneut
richt
gering
6 Stunden oder mehr
Gebrauch
9. PROBLEMBEHANDLUNG
9.1 ALARM- / FEHLERMELDUNGEN
Alarm oder Anm. Mögliche Ursache Anm./Lösungsweg
LC Display leuchtet nicht Batterie nicht verbunden Verbinden Sie die
Batterie defekt Batterie durch ein
Ein/ Aus- Taster wurde
Batterie
Austauschkit ersetzen
Drücken Sie den
Alarm ertönt trotz
normaler Netzspeisung
Bei Netzausfall wird die
Überbrückungszeit
geringer
Überlast der USV Stellen Sie sicher das
Netzanschlussstecker ist
lose
Überlast der USV Entfernen Sie alle nicht
Batteriespannung zu
Batterie defekt aufgrund
zu hoher
Umgebungstemperatur,
Alterung oder
unsachgemäßem
die Last der USV der
spezifischen Kapazität
entspricht (siehe
technische Daten)
Stecken Sie die
Netzanschlussleitung
ein
kritischen Lasten
Laden Sie die Batterie
Batterie durch ein
Austauschkit ersetzen
Page 33
33
DE
Tätigkeit
Zyklus
Beschrieben in
Sichtkontrolle
6 Monate
Kapitel 10.2.1
/ Luftei
10. WARTUNG
Der Protect NAS besteht aus modernen und verschleißarmen Bauelementen und ist somit nahezu wartungsfrei. Dennoch ist es empfehlenswert, zur
Aufrechterhaltung der ständigen Verfügbarkeit und der Betriebssicherheit,
in regelmäßigen Abständen (mindestens jedoch alle 6 Monate) Sichtkontrollen durchzuführen und die Luftein- / auslässe von Staub zu befreien.
Vorsicht!
Arbeitsbereichabsicherung und die Sicherheitsvorschriften unbedingt beachten!
10.1 BATTERIE LADEN
Die Batterie wird automatisch durch die Präsenz des Netzes, unabhängig
von der Betriebsart, geladen. Die komplette Aufladezeit der Batterie beträgt
ca. 6 Stunden.
10.2 KONTROLLEN
Folgende Wartungsarbeiten sollten durchgeführt werden:
Batterie-/
Lüfterkontrolle
/ auslässe
6 Monate Kapitel 10.2.2 / 10.2.3
10.2.1 SICHTKONTROLLE
Bei den Sichtkontrollen ist zu überprüfen, ob ...
• mechanische Beschädigungen oder Fremdkörper in der Anlage
festgestellt werden können,
• leitende Schmutz- oder Staubablagerungen im Gerät vorhanden
sind und
• Staubablagerungen zur Beeinträchtigung der Wärmezu- und
-abfuhr führen.
Page 34
34
DE
Vorsicht!
Vor der folgenden Maßnahme ist der Protect NAS spannungsfrei
zu schalten.
Bei sehr starkem Staubanfall sollte das Gerät vorsorglich mit trockener
Pressluft ausgeblasen werden, um einen besseren Wärmeaustausch
zu ermöglichen.
Die Zeitabstände der durchzuführenden Sichtkontrollen hängen in erster
Linie von den örtlichen Aufstellungsgegebenheiten der Geräte ab.
10.2.2 BATTERIEKONTROLLE
Der fortschreitende Alterungszustand des Batteriesystems lässt
sich durch regelmäßige Kapazitätsproben erkennen. Führen Sie
alle 6 Monate, z. B. durch Simulation eines Netzausfalles, Vergleichsmessungen bzgl. der erreichbaren Überbrückungszeit durch. Die Last sollte
hierbei immer den annähernd gleichen Leistungsbedarf aufweisen. Bei
drastisch abfallenden Zeiten gegenüber der vorherigen Messung kontaktieren Sie bitte unsere Hotline (s. Seite 8).
10.2.3 LUFT EIN-/ AUSLÄSSE
Die Luftein-/ auslässe sind regelmäßig auf Staubanfall zu überprüfen. Bei
verstopften Zuluftöffnungen sind diese zu reinigen.
10.3 BATTERIEWECHSEL
Achtung!
Eine Batterie kann Ursache für einen elektrischen Schock sein und kann bei
unsachgemäßer Behandlung erhebliche Gefahren in sich bergen.
Die folgenden Vorkehrungen sollten getroffen werden, bevor die Batterien
ersetzt werden.
• Nehmen Sie Ringe, Armbanduhren und andere metallische Ge-
genstände ab.
• Wenn das Batterie - Ersatzkit auf irgendeine Weise beschädigt ist
oder Anzeichen von Undichte zeigt, setzen Sie sich unverzüglich
mit Ihrem Fachhändler in Verbindung.
Page 35
DE
Recyceln oder entsorgen Sie die gebrauchte Batterie angemessen.

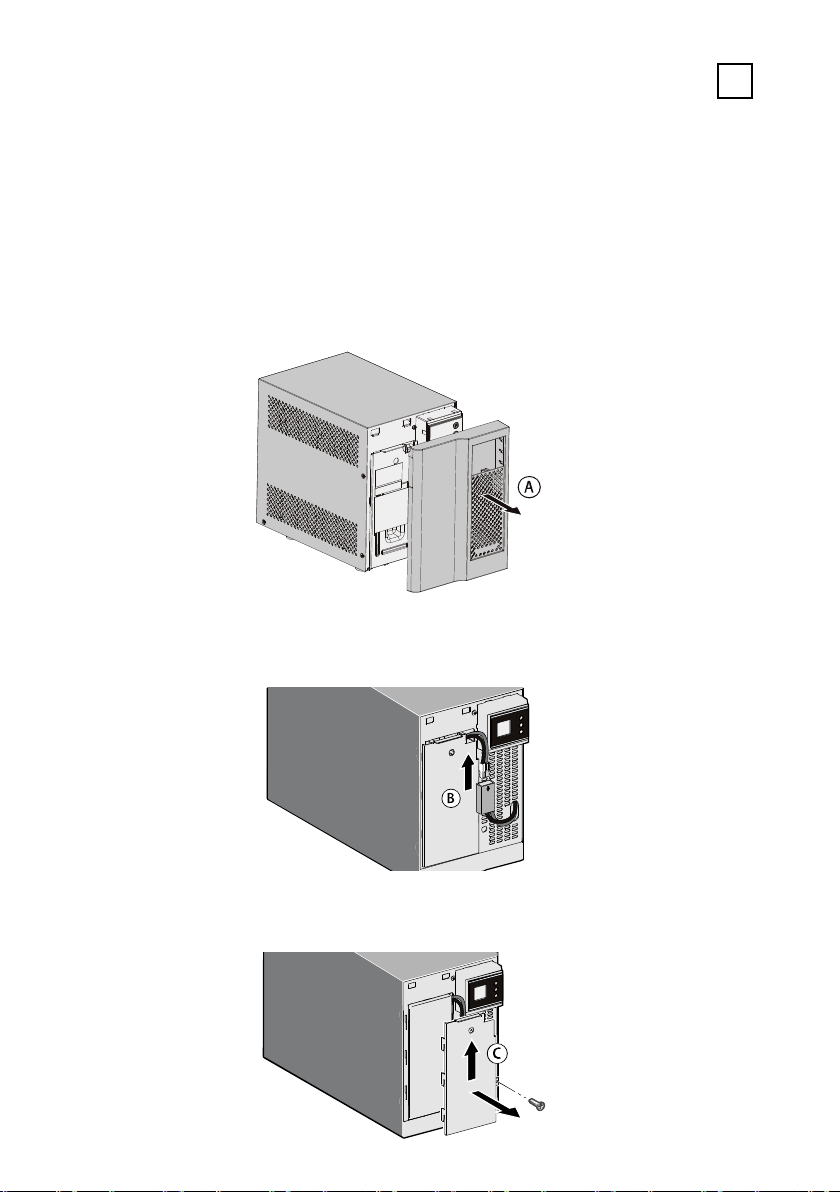

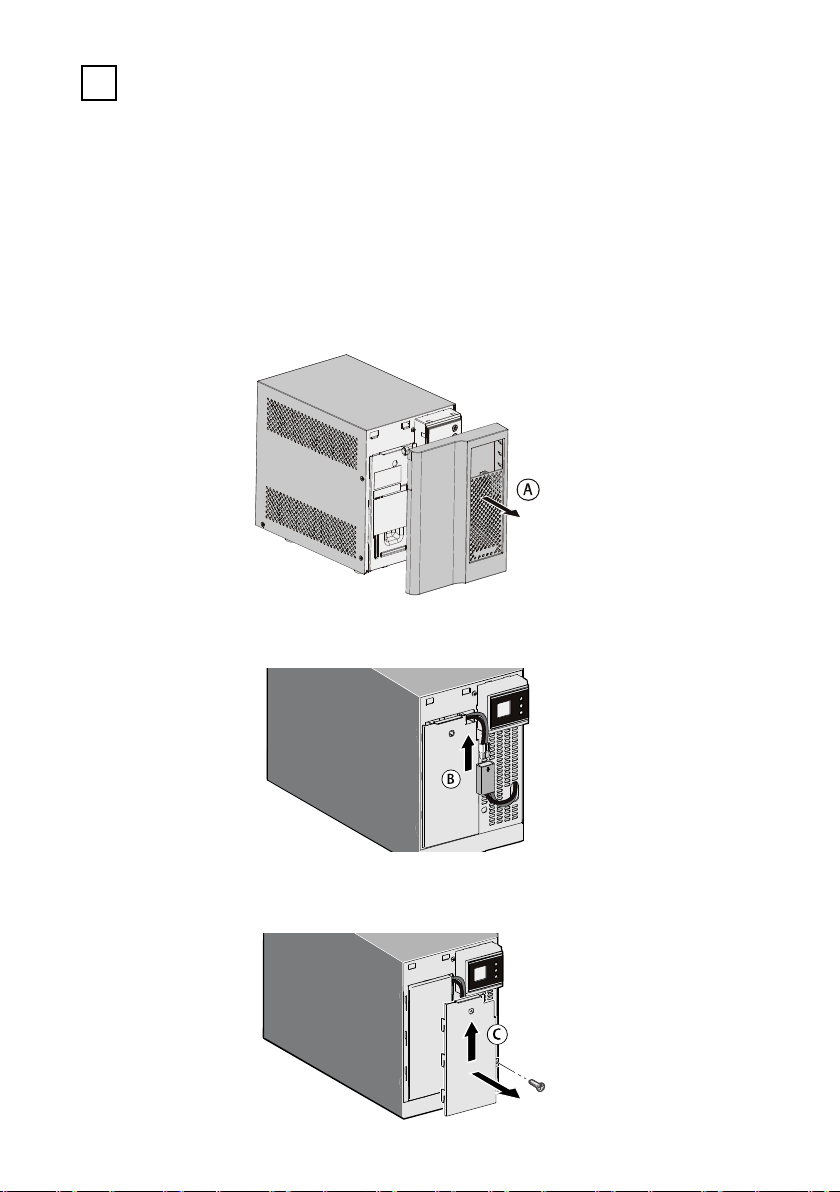

A - Entfernen Sie das
B - Trennen Sie das
C - Entfernen Sie die
Entsorgen Sie die Batterie keinesfalls in einem offenen Feuer. Die
Batterie könnte explodieren.
•
•
•
Frontpanel, indem
Sie die Front oben
seitlich mit beiden
Händen umfassen
und nach vorne abnehmen.
35
Batteriesystem durch
Auseinanderziehen der
Steckverbindung (vermeiden Sie es an der
Leitung zu ziehen)
Metallschutzplatte
des Batteriesystems
(eine Schraube).
Page 36
36
DE

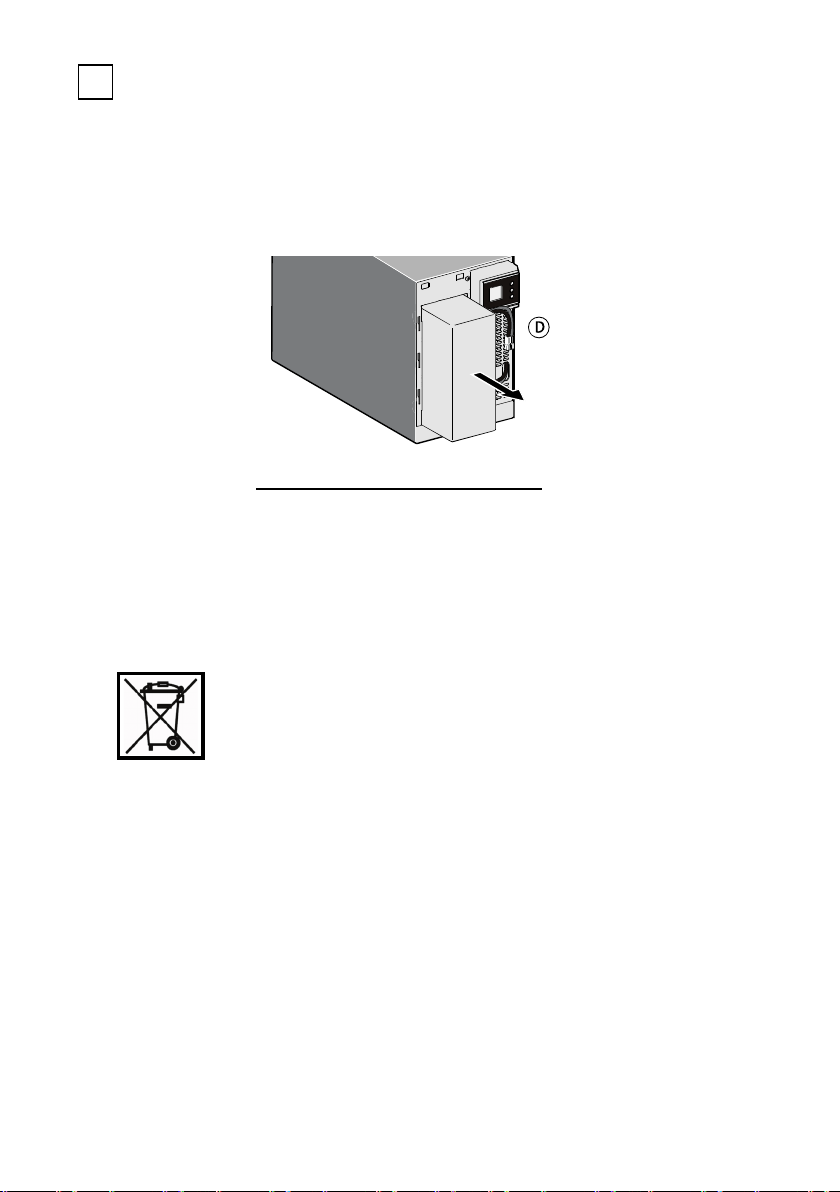

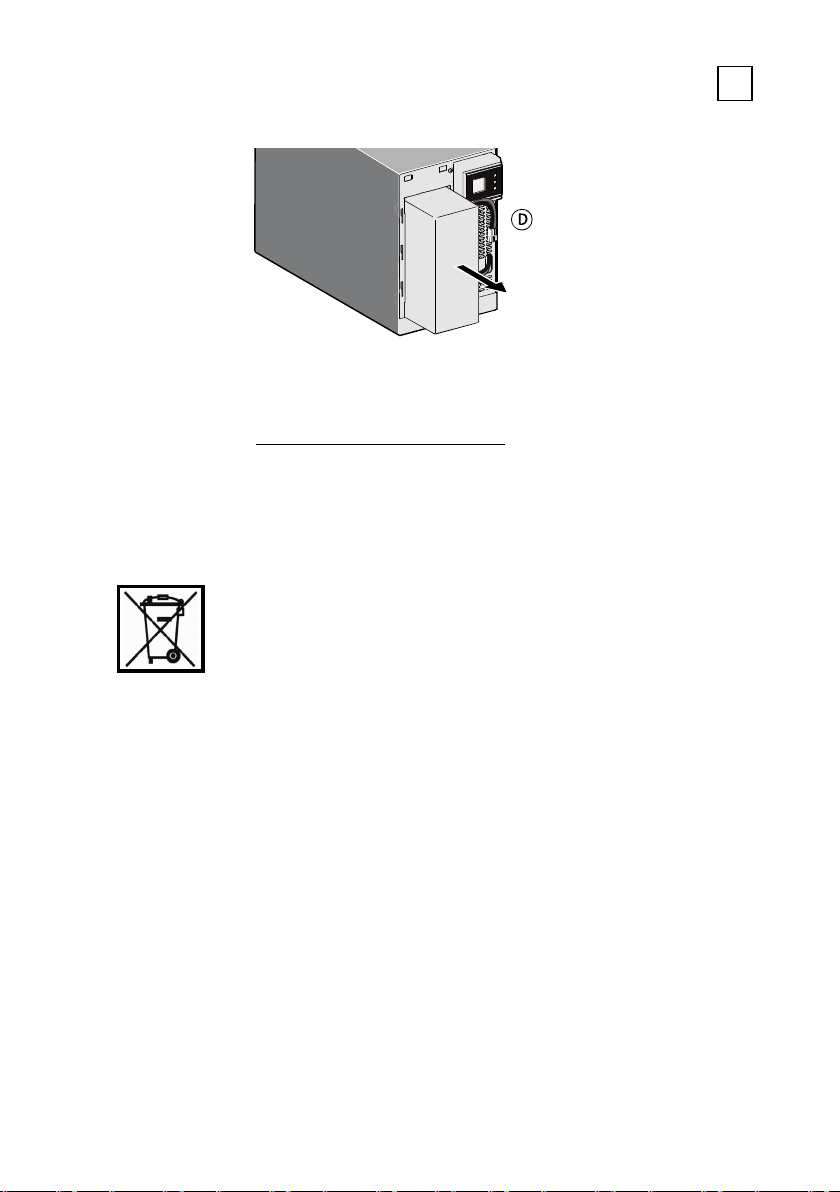

D - Ziehen Sie das Batterie-
Einsetzen des neuen Batteriesystems
Führen Sie die oben beschrieben Schritte in umgekehrter Reihenfolge
aus.
• Aus Sicherheits- und Effiziensgründen nutzen Sie bitte auschließlich die Batterieaustauschkits der AEG PS.
• Fügen Sie die Steckverbindung fest zusammen!
Entsorgung von gebrauchten Batterien und Akkumulatoren
(anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte).
Das Symbol auf dem Akkumulator oder der Verpackung weist darauf hin,
dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol „Pb“ (Blei) unter der durch-gestrichenen
Mülltonne bedeutet, dass der Akkumulator einen Anteil
von mehr als 0,4 % Blei enthält.
Durch Ihren Beitrag zum korrekten Entsorgen dieser Akkumulatoren schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.
Bei Produkten, die aufgrund ihrer Sicherheit vor Datenverlust eine
ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie
nur durch qualifiziertes Servicepersonal ausgetauscht werden.
Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben
Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von Akkumulatoren ab.
system an der Plastikverschalung nach vorne und
ersetzen Sie das
Batteriesystem durch ein
Austauschkit.
Page 37
37
DE
Weitere Informationen über das Recycling von Akkumulatoren erhalten Sie
von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem
Geschäft, in dem Sie das Produkt erworben haben.
Entsorgungshinweis: Entsorgen Sie nur entladene Batterien
beim Handel oder den Kommunen.
Page 38
38
DE
11. LAGERUNG, DEMONTAGE UND ENTSORGUNG
11.1 LAGERUNG
Lange Lagerzeiten ohne gelegentliches Aufladen bzw. Entladen können zu
einer dauerhaften Schädigung der Batterie führen.
Wenn die Batterie bei Raumtemperatur (20 °C bis 30 °C) gelagert wird,
kommt es aufgrund innerer Reaktionen zu einer Selbstentladung von
3 – 6 % pro Monat. Die Lagerung bei Temperaturen über der Raumtemperatur sollte vermieden werden. Hohe Lagertemperatur bedeutet
gleichzeitig auch eine erhöhte Batterieselbstentladung.
Bei Raumtemperatur gelagerte Batterien sollten zur Erhaltung der vollen
Kapazität und Brauchbarkeitsdauer alle sechs Monate nachgeladen werden.
Der Protect NAS sollte vor einer Einlagerung an das Netz angeschlossen
werden, um ein völliges Aufladen der Batterie zu gewährleisten.
Die Aufladezeit sollte mindestens der in Kapitel 10.1 genannten Zeit entsprechen.
11.2 DEMONTAGE
Die Demontage erfolgt nach der Montagebeschreibung in umgekehrter
Reihenfolge.
11.3 ENTSORGUNG
Bitte entsorgen Sie bei endgültiger Außerbetriebsetzung im Interesse des
Umweltschutzes und der Wiederverwertung die Einzelteile des Gerätes
vorschriftsmäßig und entsprechend den gesetzlichen Richtlinien. Bedenken
Sie bitte, dass Verstöße gegen diese Vorschriften als Ordnungswidrigkeit
gewertet werden können.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten
(anzuwenden in den Ländern der Europäischen Union
und anderen europäischen Ländern mit einem separaten Sammelsystem
für diese Geräte).
Page 39
39
DE
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet.
Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer
Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in
dem Sie das Produkt erworben haben.
Page 40
40
DE
DC/DC Booster
Schaltungstechnik zur Anhebung einer Gleichspannun
Geräteschutz
Begriff aus der Überspannungstechnik
Der klassische Netzüberspannungsschutz besteht aus
IGBT
Insulated Gate Bipolar Transistor
Bauart mit geringstem Steuerleistungsbedarf (MOSFET
Struktur) und geringsten Verlusten auf der Ausgangsse
LED
Light Emitting Diode
Netzrückwirkungen (insbesondere wichtig bei Anschlus
PWM
Puls Weiten Modulation
SNMP
Simple Network Management Protocol
VFD
Output Voltage and Frequency Dependent from mains
Frühere
12. ANHANG
12.1 SACHWORTVERZEICHNIS (TECHNISCHE BEGRIFFE)
auf ein höheres Spannungsniveau
Blitzstromableiter (Klasse B), einem Überspannungsschutz (Klasse C) und dem sog. Geräteschutz
(Klasse D)
Hochleistungsfähige Transistoren modernster
(Struktur eines bipolaren Transistors)
Klasse D siehe Geräteschutz
Elektronisches Halbleiter-Bauelement,
im Sprachgebrauch als Leuchtdiode bezeichnet,
Verwendung zur optischen Signalisierung.
PFC
Power Factor Correction
Schaltungstechnik zur Minimierung von
von nichtlinearen Lasten)
hier: Schaltungstechnik zur Generierung einer
sinusfömigen Spannung höchster Güte aus einer
vorhanden Gleichspannung
häufig anzutreffendes Protokoll im Netzwerk
zum Managen / Verwalten von Komponenten
supply. Der USV-Ausgang ist abhängig von
Netzspannungs- und Frequenzschwankungen.
Bezeichnung: OFFLINE
Page 41
DE
VFI
Output Voltage and Frequency Independent from main
und Frequenzschwankungen. Frühere
VI
Output Voltage Independent from mains supply
Der USV-Ausgang ist abhängig von
Netzfrequenzschwankungen, jedoch wird die
Netzspannung durch elektronische / passive
Spannungsregelgeräte aufbereitet. Frühere
Bezeichnung: LINE-INTERACTIVE
supply. Der USV-Ausgang ist unabhängig von
NetzspannungsBezeichnung: ONLINE
41
Page 42
42
DE
A L
Abmessungen
13
Lagerung
36
Anschlüsse
21
Lieferumfang
13
Aufstellungsort
20 M
Messwertanzeige
26
B
Montage
36
Batteriebetrieb
11, 24
N
Bedientableau
25
Netzanschluss
23
Betriebszustände
9
Normalbetrieb
25
C R
D S
Display
26
Schnittstellen (PC)
12, 29
Sicherheitshinweise
14
E
Einstellungen
27
Störung
31
Systembeschreibung
9, 10
G
Geräteüberlast
10 T
H U
Hotline
8
Überbrückungszeit
12
Überlast
11, 24
I
(Erst)Inbetriebnahme
25
Inhaltsverzeichnis
4 V
Verbraucheranschluss
21, 23
K
W
Kommunikation
29
Website
8
12.2 STICHWORTREGISTER
Anzeigen 21
Batteriekontrolle 33
CE - Erklärung 18 Richtlinien 12, 13
Signalisierung 14, 24 28
Gewichte 12 Technische Daten 11
USB 13, 29
Kaltstart 28
Page 43
43
DE
NOTIZEN
Page 44
44
EN
Page 45
45
EN
Thank you for purchasing the Protect NAS from AEG Power Solutions.
The following safety instructions are an important part of these operating
instructions, and will protect you against problems that may occur as a
result of incorrect operation and against potential hazards. You must
therefore read these instructions carefully before carrying out initial
commissioning.
Page 46
46
EN
CONTENTS
1. Information About These Operating Instructions. 48
2. General Information ................................................. 51
2.1 The Technology .......................................................... 51
2.2 System Description ..................................................... 51
2.3 Specifications .............................................................. 53
3. Safety ........................................................................ 56
3.1 General Safety Instructions ......................................... 56
3.2 Safety Instructions for Protect NAS ............................. 57
3.3 CE Certificate .............................................................. 60
4. Setup and Operation ................................................ 61
4.1 Unpacking and Operation ........................................... 61
4.2 Installation Site............................................................ 62
5. Overview of Connections, ....................................... 63
Controls and Display Elements ................................... 63
5.1 Front View ................................................................... 63
5.2 Rear View (Connections) ............................................ 63
6. Commissioning ........................................................ 64
6.1 Installation ................................................................... 64
6.2 Mains Connection ....................................................... 65
6.3 Load Connection ......................................................... 65
7. Operation and Control ............................................. 67
7.1 Initial Commissioning .................................................. 67
7.2 Control Panel .............................................................. 67
7.2.1 Overview ............................................................. 67
7.2.2 Display Description ............................................. 68
7.2.3 Settings ............................................................... 69
7.2.4 Functions ............................................................ 70
7.2.5 Acoustic Signals .................................................. 70
8. Interfaces and Communication .............................. 71
8.1 Computer Interface (USB) .......................................... 71
8.2 Shutdown and UPS Management Software ................ 72
Page 47
47
EN
9. Troubleshooting ....................................................... 73
9.1 Alarm/Fault Messages ................................................ 73
10. Maintenance ............................................................. 74
10.1 Charging the Battery ................................................... 74
10.2 Inspections .................................................................. 74
10.2.1 Visual Inspection ................................................. 74
10.2.2 Battery Inspection ............................................... 75
10.2.3 Air Inlets/Outlets .................................................. 75
10.3 Replacing the Battery .................................................. 75
11. Storage, Disassembly and Disposal ...................... 78
11.1 Storage ....................................................................... 78
11.2 Disassembly................................................................ 78
11.3 Disposal ...................................................................... 78
12. Annex ........................................................................ 80
12.1 Definitions of Technical Terms .................................... 80
12.2 Index ........................................................................... 82
Page 48
48
EN
1. INFORMATION ABOUT THESE OPERATING INSTRUCTIONS
DUTY TO PROVIDE INSTRUCTION
These operating instructions help you to install and operate the Protect NAS
Uninterruptible Power Supply (UPS) safely, properly, and for its intended
purpose. These operating instructions contain important information about
preventing hazards. You must therefore read these instructions
carefully before carrying out initial commissioning.
THESE OPERATING INSTRUCTIONS ARE PART OF THE
PROTECT NAS
The operator of this device must ensure that these operating instructions
are freely available to anyone transporting, commissioning, or carrying out
maintenance or any other work on the Protect NAS.
VALIDITY
These operating instructions are correct for the technical specifications of
the Protect NAS at the time of publication. The contents are not the subject
matter of the contract, but instead serve for information purposes only.
WARRANTY AND LIABILITY
AEG Power Solutions warrants that the products (incl. battery) shall be free
of defects for a period of 24 months from the date of purchase (“warranty
period”). The warranty period starts from the date of purchase, which is to
be proven by the customer through provision of the purchase invoice. If the
customer cannot provide the purchase invoice then the date of purchase
by the distributor shall serve as starting point for calculation of the
warranty period.
In the event of a defect AEG PS shall undertake to repair, or at its discretion, replace any defective component. Repair or replace of defects does
not lead to any renewal or extension of the original warranty period. This
warranty does not apply to defects that occur as a result of or are caused by
improper handling and operation outside of the specification and conditions
as defined in the manual and product-related documentation. Furthermore,
warranty shall be excluded in case of defects or damages, caused by a)
non-authorized repair or modification attempts, b) wrong or inadequate
voltage, c) improper handling on-the-spot, d) force majeure, e) in case of
non-sufficient weather protection or in case of theft. In any event, no warranty claims apply in case the serial number or the guarantee seal at the
product has been modified, concealed or completely removed.
Page 49
49
EN
Transportation or dispatch/shipping costs for defect products or
components will not be reimbursed to customers who are located outside
of Germany, Austria or Switzerland.
AEG POWER SOLUTION SHALL NOT BE LIABLE FOR ANY
OTHER DAMAGES OR LOSSES, EXCEPT FOR CASES OF LEGAL
MANDATORY LIABILITY SUCH AS THE GERMAN PRODUCT
LIABILITY ACT (PRODUKTHAFTUNGSGESETZ) OR ANY HARM TO
LIFE OR BODILY INJURY AS WELL AS IN CASES OF INTENT OR
GROSS NEGLIGENCE. IN ANY CASE, LIABILITY FOR LOSS OF
PROFITS, INDIRECT OR CONSEQUENTIAL LOSSES OR LOSS
OF PRODUCTIONS SHALL BE EXCLUDED TOTALLY.
Page 50
50
EN
HANDLING
The Protect NAS is designed so that all measures required for
commissioning and operating it can be carried out without the need to
interfere with parts inside the device. Only appropriately trained specialist
personnel may carry out maintenance and repair work on the device.
Some processing steps are accompanied by pictures to make necessary
work clearer and easier.
Activities that may be hazardous to people and property are indicated
with symbols whose meanings are provided in the safety information in
Chapter 3.
HOTLINE
If you still have questions after having read these operating instructions,
please contact your dealer or our hotline on:
Tel.: +49 2902 763100
Internet: www.aegps.com
COPYRIGHT
The distribution and reproduction of these operating instructions, and/or
their transfer by electronic or mechanical means – even where this only
involves excerpts – requires the express prior written permission of AEG.
© Copyright AEG 2015. All rights reserved.
Page 51
51
EN
2. GENERAL INFORMATION
2.1 THE TECHNOLOGY
The Protect NAS is an intelligent, compact, sinusoidal Uninterruptible Power
Supply (UPS) for important loads such as PCs, workstations, servers,
network components, telecommunications devices, and similar. The Protect
NAS is available with a nominal output rating of 500 VA.
Features of the Protect NAS:
• VI (line interactive) protection technology with sinusoidal output
voltage
• Microprocessor controller for excellent reliability and optimum
control behavior
• High-contrast LCD display with status information and measured
values, including the remaining runtime in minutes
• Overvoltage protection (RJ11/RJ45) for data lines (telephone, fax,
router, and network)
• User-friendly hot-swappable battery design
• "Green mode" can be activated to improve battery availability
• Intelligent monitoring system with USB port as HID power device
for software-independent UPS management
2.2 SYSTEM DESCRIPTION
The UPS is connected between the public mains supply and the loads to be
protected. Under normal operating conditions in which the Protect NAS is
supplied with mains voltage, the battery charge rectifier keeps the battery
fully charged.
During this operating state, the loads connected to the Protect NAS are
supplied with voltage via mains filters that provide effective protection
against mains overvoltage spikes and high-frequency interferences.
In the event of continuous mains undervoltage or overvoltage within defined
ranges, automatic voltage regulation (AVR) provides additional stabilization
for the load voltage. This reduces voltage fluctuations in the public mains
supply to a level that is compatible with the load. This occurs without drawing on the internal energy storage system, which in turn has a positive effect
on the battery availability.
Page 52
52
EN
Battery
Inverter
Rectifier
Load
Mains
Bypass
supply
Mains
filter
AVR
switch
Protect NAS UPS block diagram
The bypass switch is activated in the event of a power failure. After this, the
inverter takes over the power supply of the connected loads to prevent the
risk of data loss or damage to the loads. The Protect NAS supplies voltage
until the battery is discharged or your EDP system has been properly shut
down and switched off.
This autonomy time mainly depends on the connected load. If the mains
supply shows normal values again, the UPS switches the loads back to
mains supply. The battery charge rectifier then recharges the battery.
For safety reasons (according to the VDE [German Association for
Electrical, Electronic and Information Technologies]), the mains input in
the device is switched off at two poles in the event of a power failure.
This prevents feedback into the mains supply and voltages at the poles
of the mains plug.
Additional measures also guarantee effective protection of the data/network
interfaces.
Page 53
EN
2.3 SPECIFICATIONS
50 Hz / 60 Hz
AVR technology
10% +6%
Frequency in battery mode
(at 230 V AC)
(VI mode)
120% to 150% for 10 s
Power type rating 500 VA (cos φ = 0.5 lag.) 250 W
UPS input 1 ph~ / N / PE
Nominal input voltage 220 / 230 / 240 V AC
Voltage range without
battery mode
Frequency
Frequency tolerance range ±5%
Current consumption at
230 V AC, full load and
battery charge (max.)
Connection Cold device plug
UPS output
Nominal output voltage /
176 / 184 / 192 VAC – 264 / 276 / 288 VAC
(depending on mains connection voltage)
(automatic detection)
2.7 A
220 V AC / 230 V AC (default) / 240 V AC -
53
Nominal output voltage in
battery mode
Nominal output current
Switchover time in the
event of power failure
Voltage wave form Sinusoidal
Overload behavior
Overload behavior in battery
mode
220 V AC / 230 V AC (default) / 240 V AC 10% +5%
50 Hz / 60 Hz ±0.1 Hz
2.1 A
<10 ms
105% to <120% for 300 s
105% to 110% for 10 s
Page 54
54
EN
free (proprietary brand
hot-swappable
Deep discharge protection, overcharge
usage / full load
nominal capacity)
measured values: input and output voltage [
/ usage [%] /load [(k)VA] and [(k)W] as well
On/Off button
fan failure, AVR and charging unit fault)
Battery
Type
Integrated
Nominal DC voltage
(DC link)
Battery management
Autonomy time at 20% / 70%
Charging time (to 90%
Communication
Interfaces USB as HID power device
User interface LCD display with digital display of relevant
Sealed, maintenance-
Yes
12 V DC
protection, automatic battery test
60 min / 20.5 min / 7 min
5 h
Shutdown software
(on CD)
Alarms (acoustic/visual) Acoustic signal transmitter (can be
autonomy time at current load [min],
2 additional bar graphs for usage, and
current battery capacity / illuminated
5 network licenses for all common OS
(e.g., Windows, Linux, Mac) included in
the scope of delivery
deactivated) and detailed indication via
LCD display (power failure, overload, shortcircuit, discharge battery, replace battery,
Page 55
EN
General data
Audible noise
for data lines
RJ45 (Ethernet 10 Mbit/s / 100 Mbit/s)
W x H x D (net)
(packaging)
"CompuWatch" management software (CD)
network licenses, operating instructions
Classification
Efficiency
(normal mode)
(1 m distance)
Operating temperature range
Humidity
Operating altitude
Protection IP20
EMC conformity EN 62040-2 class C1
Product safety EN 62040-1
Overvoltage protection
Mains input IEC 320 C14
Load outputs
Display LCD display with 3 main areas
Housing color Black metal housing / with silver front panel
Approx. net/gross weights
Dimensions
Dimensions
W x H x D (gross)
VI SS 333 acc. to IEC 62040-3
≥94%
≤40 dB(A), fanless
0°C to 35°C
0 - 90% (non-condensing)
Up to 1,000 m at nominal rating
RJ11 (telephone, fax, modem) /
4 x IEC 320 C13
6.8 kg / 7.8 kg
150 mm x 209 mm x 240 mm
199 mm x 295 mm x 301 mm
55
Scope of delivery Mains connection cable, device connection
Conformity CE, EN 50581
cable, USB communication cable,
Page 56
56
EN
3. SAFETY
3.1 GENERAL SAFETY INSTRUCTIONS
Read these operating instructions before commissioning the Protect NAS
UPS for the first time and follow the safety instructions.
Only use the device as intended and when it is in full working condition.
When operating the device, ensure that you are fully aware of the safety
aspects and hazards, and working in accordance with these operating
instructions. Immediately remedy defects that could impair safety.
The following symbols are used in these instructions:
Danger!
Indicates threat to life and limb of the operator.
Caution!
Indicates risk of injury and risk of damage to the device and parts of
the device.
Information!
Indicates useful and important information for operating the UPS.
Page 57
57
EN
3.2 SAFETY INSTRUCTIONS FOR PROTECT NAS
This chapter contains important instructions for the Protect NAS UPS that
must be followed when installing, operating, and performing maintenance
on the uninterruptible power supply and the battery system (internal).
The UPS is energized, which may be dangerous. Only trained specialist
personnel may open the device. Only qualified customer service employees may carry out repairs on the device.
The output may be energized even if the UPS is not connected to the mains
supply as the UPS has its own internal power supply (battery).
For reasons of health and safety, the device must be properly grounded.
The Protect NAS must only be operated using or connected to
220 V / 230 V / 240 V AC voltage supplies with protective grounding, and
using a mains connection cable that has been tested according to VDE
guidelines and has a protective ground conductor (included in the scope
of delivery).
Risk of burns!
The battery has powerful short-circuit currents. Incorrect connection or
isolation can lead to melting of the plug connections, sparking, and severe
burns.
The device features a warning signal that sounds when the battery voltage
of the Protect NAS is exhausted or if the UPS is not operating in its normal
state (see also Chapter 9.1, Alarm/Fault Messages, page 73).
Page 58
58
EN
Observe the following safety instructions to ensure permanent operating
safety and safe working with the UPS:
• Do not dismantle the UPS.
(There are no parts inside the UPS that require regular
• maintenance. Please note that interfering with parts inside the
device will void the warranty.)
• Do not install the device in direct sunlight or near to heat sources.
• The device is designed to be installed in heated indoor areas.
Do not install the housing near water or in an overly damp
environment.
• Condensation may occur if the UPS is brought into the installation
space from a cold environment. The UPS must be completely dry
before commissioning. The device must therefore be left to
acclimatize for at least two hours.
• Never connect the mains input and the UPS output to one
another.
• Ensure that no liquids or foreign bodies get into the housing.
• Do not block the air vents on the device. Ensure that children,
for example, do not push small objects into the air vents.
• Do not connect household appliances such as hairdryers to the
UPS. Also exercise caution when operating with motorized loads.
Feedback into the inverter – as a result of operating the load in
generator mode for a short period of time, for example – must
be prevented.
• The mains connection should be close to the device and readily
accessible to make it easier to isolate the alternating current input
or disconnect the plug.
• Do not disconnect the mains connection cable from the UPS or
from the building socket (shockproof socket) during operation or
else the protective ground conductor of the UPS and all loads
connected to it will be canceled.
Page 59
59
EN
Risk of electric shock!
The components inside the UPS remain connected to the battery and can
therefore cause electric shocks even when the device is isolated from the
mains voltage. You must therefore also disconnect the battery circuit before
carrying out any maintenance or repair work.
Battery replacement and maintenance work must be carried out by – or at
least supervised by – specialist personnel who are familiar with batteries
and the necessary precautions.
Keep unauthorized persons away from batteries.
When replacing the batteries, observe the following: Only use identical,
maintenance-free, sealed lead batteries with the same characteristics as
the original batteries.
Risk of explosion!
Do not throw batteries into open fire.
Do not open or damage batteries (leaked electrolyte is harmful to skin and
eyes and can be poisonous.)
Batteries can cause electric shocks and powerful short-circuit currents.
You must therefore take the following precautions when working with
batteries:
• Remove watches, rings, and other metallic objects.
• Only use tools with insulated handles.
Do not switch loads on and off via the main UPS switch. Do not use switch
strips with a central on/off switch to prevent start-up peaks.
Switch the UPS "OFF" if you do not intend to use it for an extended period
of time. If the power in your building is completely switched off in the evenings, the Protect NAS must be switched off every evening to prevent the
battery from discharging. The battery should be prevented from completely
discharging repeatedly in order to ensure maximum service life.
For your own safety, never switch on the UPS without first grounding the
housing and connecting the UPS to the mains correctly.
Page 60
60
EN
3.3 CE CERTIFICATE
Page 61
61
EN
4. SETUP AND OPERATION
4.1 UNPACKING AND OPERATION
The device has been fully tested and inspected. Although the device has
been packaged and shipped with our usual standards of care, we cannot
rule out the possibility of transportation damage altogether.
Claims based on transportation damage must be asserted against the
transportation company.
You must therefore check the shipping container for damage upon receipt.
If necessary, ask the transportation company to check the products and
record the damage with the employee of the transportation company present so that you can inform the company of the damage within eight days
of delivery via the AEG representative or dealer.
Check that the content of the delivery is complete:
• Protect NAS
• Mains connection cable with safety plug
• Device connection cable
• UPS communication cable
• "CompuWatch" management software on CD
• Operating instructions
Please contact our hotline if the contents differ from this (see page 50).
The original cardboard packaging offers effective protection against impact
and should be kept for safe transportation at a later date.
To prevent the risk of suffocation, please keep plastic packaging bags out
of reach of babies and children.
Handle the components with care. In particular, it is important to take their
weight into consideration. If necessary, seek assistance from a second
person.
Page 62
62
EN
4.2 INSTALLATION SITE
The Protect NAS is designed for installation in a protected environment.
When installing the device, take factors such as sufficient ventilation and
appropriate environmental conditions into consideration.
Install the units in a way that ensures sufficient air circulation. Do not block
air intakes.
The UPS should not be operated at an ambient temperature of >35°C.
Install the devices in a room that is dry, relatively dust-free, and free from
chemical vapors.
Ensure that no magnetic storage media are stored and/or operated near
the Protect NAS.
Check whether the voltage and frequency specifications on the nameplate
correspond to the values that apply to your loads.
Page 63
EN
5.1 FRONT VIEW
5. OVERVIEW OF CONNECTIONS, CONTROLS AND DISPLAY ELEMENTS
fax, router and network)
Protect NAS
On/Off button
Scroll button for
navigation
Silent button
LCD display
63
5.2 REAR VIEW (CONNECTIONS)
1. Mains connection (UPS input)
2. RJ11 & RJ45 connection (telephone,
3. USB communication interface
4. Load connections (UPS outputs),
buffered and protected against
overvoltage
IEC 320 C13 (10 A)
Page 64
64
EN
6. COMMISSIONING
6.1 INSTALLATION
Observe the following when installing the UPS system:
• The installation area must be smooth-surfaced as well as sturdy
and stable enough to prevent vibrations and impacts.
• Ensure sufficient load-bearing capacity.
• Install the units in a way that ensures sufficient air circulation. En-
sure a clearance of at least 100 mm at the rear for ventilation
purposes. Do not block air intakes on the front or sides of the device. Ensure a clearance of at least 50 mm in these areas.
• Avoid extreme temperatures. We recommend an ambient tem-
perature of 0 - 35°C (ideal room temperature) to maximize
the service life of the batteries. Do not expose the units to direct
sunlight or operate them near other sources of heat, such as radiators.
• Protect units against external influences (especially moisture
and dust ingress). In this regard, also observe the information in
Chapter 3.2, pages 57 to 60, of these operating instructions.
If the device is brought from a cold room into a warm room, or if the room
temperature suddenly drops, condensation may form on the inside of the
device. To prevent the formation of condensation, allow the device to stand
for 2 hours before switching it on.
Page 65
65
EN
6.2 MAINS CONNECTION
Check that the UPS nominal input voltage is compatible with the nominal
voltage that applies in your country. The output voltage preset by the factory
is 230 V AC. You can use the control panel to manually change this setting
to 220 V AC, 230 V AC (default), or 240 V AC at any time.
To ensure that the UPS functions correctly, you must ensure that the mains
cable has an appropriate pre-fuse. The Protect NAS is connected to an
standard shockproof socket via the mains connection cable supplied.
Before connecting the loads to the UPS, leave the UPS connected to the
mains without load for at least six hours. This allows the battery to charge
completely and ensures maximum efficiency.
6.3 LOAD CONNECTION
Before connecting the loads to the UPS, switch the UPS off and disconnect
it from the mains. Please check that the nominal rating specified on the
nameplate is greater or the same as the total of the load ratings. Connect
the intended loads to the outputs of your UPS. To do so, use the load
connection cable supplied. To begin with, leave your loads switched off.
Please contact your specialist dealer if you require any additional load
connection cables.
Avoid using multi-socket extension cables.
Page 66
66
EN
The UPS load should never exceed the specified nominal load of the device. If a device overload does occur, however, a signal tone will sound.
Depending on the extent of the overload, the connected loads will continue
to be supplied for a certain amount of time; however, the connected load
must be reduced immediately. Ignoring the "device overload" state may
lead to a total loss of UPS functions.
Also avoid short-term device overloads such as those that can arise as a
result of connecting a laser printer or a laser fax machine, for example.
Do not connect household appliances or machine tools to the UPS.
Never connect additional loads to the UPS if there is a power failure;
i.e., the UPS is operating in emergency power supply mode.
Generally, if overload has never occurred in normal mode, overload
should not occur in battery mode either.
A signal tone indicates a disconnecting fault. Follow the instructions
in Chapter 9.1.
Page 67
67
EN
7. OPERATION AND CONTROL
7.1 INITIAL COMMISSIONING
Plug the safety plug on the mains connection cable into the corresponding
correctly fused shockproof socket on your sub-distribution system. The UPS
is automatically supplied with voltage from the public mains supply.
To switch on the UPS, briefly press and hold the On/Off button
until a signal tone sounds. The On/Off button will also light up green and
the symbol indicating normal mode will appear in the upper display area.
To switch off the UPS, briefly press and hold the On/Off button
until the signal tone sounds.
7.2 CONTROL PANEL
7.2.1 OVERVIEW
The main feature of the control panel is its LCD display. There are 3 buttons
on the right next to the display.
LCD display with control unit in normal mode
Page 68
68
EN
7.2.2 DISPLAY DESCRIPTION
Normal mode
AVR mode active
Battery mode
Fault indication
UPS usage
Battery capacity
Measured input values
Measured output values
Unit of measurement
Page 69
EN
7.2.3 SETTINGS
1 2 3
69
4. Press the "Scroll" button for 5 seconds until "Out" appears on
the display.
5. Press the "Scroll" button to select the required output voltage
(220 V AC, 230 V AC [default], 240 V AC).
6. Wait 5 seconds until the display goes back to its starting point.
Page 70
70
EN
7.2.4 FUNCTIONS
7.2.4.1 Cold-start function The cold-start function enables the UPS to start even if there is no mains voltage. The battery should be fully charged. For your own safety, never switch on the UPS if the Protect NAS mains plug is pulled out.
7.2.4.2 "Green Power" function The Protect NAS range has a "Green Power" function that saves energy and preserves the battery. The low voltage disconnect function is activated when the UPS is in battery mode. As soon as little or no load is connected to the UPS, the UPS automatically shuts down after 5 minutes to conserve energy. The UPS restarts as soon as mains voltage is available again. The "Green Power" function can only be activated via the CompuWatch software supplied with the UPS.
7.2.4.3 AVR (automatic voltage regulation) The AVR function is activated if the mains input voltage is insufficient. It increases input voltage if it is too low or decreases it if it is too high. This protects the connected load from more significant voltage fluctuations.
7.2.5 ACOUSTIC SIGNALS
Alarm Event
Every 10 seconds Battery mode active
Every 3 seconds Battery low
Every 3 seconds Overload
Every second Fault
Page 71
71
EN
8. INTERFACES AND COMMUNICATION
8.1 COMPUTER INTERFACE (USB)
The USB port allows you to control the UPS and provides a convenient
format for reading out status messages and measured values. Use the
USB communication cable included in the scope of delivery to connect your
UPS to a NAS (network-attached storage) system. As soon as the UPS is
connected to the NAS system, the UPS communicates with the system.
Using the HID power device protocol does not always necessarily require
any additional software (such as CompuWatch) to be installed. Intelligent
loads, such as the NAS system, detect that a UPS is connected and are
able to communicate with it. The operating state or the backup time of the
UPS can be queried via the user interface of the NAS system. The user
interface also provides the user with an extremely simple way of making
various settings for the UPS behavior in the event of a power failure, such
as the automatic shutdown after 2 minutes without a mains supply.
Page 72
72
EN
Fig.: Example of a screen from "CompuWatch"
8.2 SHUTDOWN AND UPS MANAGEMENT SOFTWARE
The specially developed AEG "CompuWatch" software continuously
monitors the power supply from the mains and the condition of the UPS.
The software works with the "intelligent" UPS to ensure that the EDP
component availability and data security are guaranteed.
The "CompuWatch" shutdown software is compatible with various operating
systems such as Windows 7/8/10, Linux RedHat, Novell Netware, IBM AIX,
HP-UX, SUN Solaris, Mac OS X, and so on.
Detailed information on installing the software within various operating
systems can be found in the manual on the CD. Updates can be
downloaded from www.aegps.de
Page 73
EN
9.1 ALARM/FAULT MESSAGES
actuated
again
6 or more hours
use
9. TROUBLESHOOTING
Alarm or notification Possible cause Notification/solution
LCD display not
lighting up
Battery not connected Connect the battery
Battery defective Replace battery using
On/Off button was not
a replacement kit
Press the On/Off button
73
Alarm sounding despite
normal supply from
mains
The autonomy time
drops in the event of
a power failure
UPS overloaded Ensure that the UPS
Mains connection plug
is loose
UPS overloaded Remove all non-critical
Battery voltage too low Charge the battery for
Battery defective due
to an excessively high
ambient temperature,
aging, or inappropriate
load meets the specific
capacity (see
Specifications)
Insert the mains
connection cable
correctly
loads
Replace battery using
a replacement kit
Page 74
74
EN
Activity
Frequency
Described in
Visual inspection
6 months
Chapter 10.2.1
10. MAINTENANCE
The Protect NAS is made up of state-of-the-art, low-wear components and
is practically maintenance-free as a result. However, in order to ensure its
constant availability and operational safety, we recommend carrying out
visual inspections and clearing dust from the air inlets/outlets on a regular
basis (at least every 6 months).
Caution!
Work area protection and safety regulations must be observed.
10.1 CHARGING THE BATTERY
Regardless of the operating mode, the battery is charged automatically
when the device is connected to the mains. The full charging time for the
battery is approx. 6 hours.
10.2 INSPECTIONS
The following maintenance activities should be carried out:
Battery/
fan inspection/
air inlets/outlets
6 months Chapter 10.2.2 / 10.2.3
10.2.1 VISUAL INSPECTION
During visual inspections, check for:
• Mechanical damage or foreign bodies in the system
• Conductive dirt or dust deposits in the device
• Dust deposits that could impair heat supply and dissipation
Page 75
75
EN
Caution!
Disconnect the Protect NAS from the power supply before performing the
following activity.
In the event of significant dust accumulation, the device should be carefully
blown with dry compressed air to facilitate better heat exchange.
Time intervals between the visual inspections to be carried out mainly
depend on the installation conditions at the site.
10.2.2 BATTERY INSPECTION
Regular capacity tests can be carried out to assess the ongoing aging
condition of the battery system. Perform comparison measurements for the
achievable autonomy time every 6 months by simulating a power failure,
for example. During these measurements, the load should always show
approximately the same power requirements. In the event of drastic
reductions in the time compared to the previous measurement, please
contact our hotline (see page 50).
10.2.3 AIR INLETS/OUTLETS
The air inlets/outlets must be regularly inspected for dust accumulation.
Clear any blocked air intakes.
10.3 REPLACING THE BATTERY
Caution!
Batteries can cause electric shocks and may be very dangerous if handled
incorrectly.
The following precautions should be taken before replacing the batteries.
• Remove rings, wristwatches, and other metallic objects.
• Contact your specialist dealer immediately if the battery replace-
ment kit is damaged in any way or shows any signs of leakage.
Page 76
76
EN
A - Remove the front
B - Disconnect the battery
C - Remove the metal
Recycle or dispose of used batteries appropriately. Never dispose of
batteries in open fire. The batteries could explode.
•
•
•
•
•
•
panel by gripping
the sides of it at the
top with both hands
and detaching it by
pulling it toward you.
system by unplugging
the plug connection
(avoid pulling on the
cable).
protection plate of
the system (one
screw).
Page 77
EN
D - Pull the battery system by
77
the plastic casing toward
you and replace the
battery system with
a replacement kit.
Inserting the new battery system
Follow the steps described above in reverse order.
• For safety and efficiency reasons, only use battery replacement kits
from AEG PS.
• Assemble the plug connection so that it is secure.
Disposal of used batteries and accumulators (applicable within the
European Union and other European countries with separate collection
systems for these products).
This symbol on the accumulator or the packaging indicates that these
products are not to be handled in the same way as normal household
garbage. An additional "Pb" (lead) chemical symbol underneath the
crossed-out trashcan means that the accumulator has a lead content of
more than 0.4%.
By correctly disposing of these accumulators, you are protecting the
environment and the health of your fellow man. Incorrectly disposing of
these accumulators poses environmental and health hazards. Recycling
materials helps to reduce the consumption of raw materials.
In the case of products that require constant connection to the installed
battery to protect against data loss, the battery should only be replaced
by qualified service personnel.
To ensure that the battery is correctly disposed of, take the product to an
accumulator recycling collection point for disposal purposes.
You can obtain additional information about recycling accumulators from
your local authority, local waste management companies, or the company
that sold you the product.
Disposal information: Give only discharged batteries to the dealer or local
authorities for disposal.
Page 78
78
EN
11. STORAGE, DISASSEMBLY AND DISPOSAL
11.1 STORAGE
Long storage periods without occasional charging/discharging can cause
permanent damage to the battery.
Storing the battery at room temperature (20°C to 30°C) will result in a
self-discharge of 3 - 6% per month due to internal reactions. Avoid storing
the battery at temperatures above room temperature. High storage
temperatures also cause an increased battery self-discharge rate.
Batteries stored at room temperature should be recharged every six months
to maintain full capacity and service life.
The Protect NAS should be connected to the mains supply before storage
to ensure that the battery is fully charged.
The charging time should at least correspond to the time specified in
Chapter 10.1.
11.2 DISASSEMBLY
To disassemble the device, follow the assembly instructions in reverse
order.
11.3 DISPOSAL
When decommissioning the device for the last time, in the interests of
environmental protection and recycling you should dispose of the individual
components of the device in accordance with regulations and statutory
guidelines. Please note that breaching these regulations may be deemed
an offense.
Disposal of used electrical and electronic devices (applicable within the
European Union and other European countries with separate collection
systems for these devices).
Page 79
79
EN
This symbol on the product or its packaging indicates that this product is
not to be handled in the same way as normal household garbage and must
be taken to a collection point for the recycling of electrical and electronic
devices. By correctly disposing of this product, you are protecting the
environment and the health of your fellow man. Incorrectly disposing
of these accumulators poses environmental and health hazards.
Recycling materials helps to reduce the consumption of raw materials.
You can obtain additional information about recycling this product from your
local authority, local waste management companies, or the company that
sold you the product.
Page 80
80
EN
linear loads
12. ANNEX
12.1 DEFINITIONS OF TECHNICAL TERMS
DC/DC booster Switching technology for increasing a DC voltage to
a higher voltage level
Device protection Term from the field of overvoltage technology
IGBT Insulated Gate Bipolar Transistor
Class D See device protection
LED Light Emitting Diode
PFC Power Factor Correction
PWM Pulse-Width Modulation
SNMP Simple Network Management Protocol
Conventional mains overvoltage protection consists
of a lightning arrester (class B), overvoltage protection
(class C), and what is referred to as the device
protection (class D)
High-performance, state-of-the-art transistors with
an ultra-low control power requirement (MOSFET
structure) and ultra-low losses on the output side
(structure of a bipolar transistor)
Electronic semiconductor component used for optical
signaling
Switching technology for minimizing circuit feedback
(especially important when connecting non-
In this case: switching technology for generating a
maximum-quality sinusoidal voltage from an existing
DC voltage
Common protocol in the network for managing
components
VFD Output Voltage and Frequency Dependent from
mains supply. The UPS output is dependent on mains
voltage and frequency fluctuations. Previously called:
OFFLINE
Page 81
EN
VI Output Voltage Independent from mains supply
The UPS output is dependent on mains frequency
fluctuations; however, the mains voltage is processed
by electronic/passive voltage regulators. Previously
called: LINE-INTERACTIVE
VFI
Output Voltage and Frequency Independent from
mains supply. The UPS output is not dependent on
mains voltage and frequency fluctuations. Previously
called: ONLINE
81
Page 82
82
EN
A L
Assembly
83
Load connection
70
Autonomy time
59, 79
M
B
Mains connection
70
Battery inspection
80
Measured value display
56
Battery mode
55, 56, 70
N
C
CE declaration
64
Cold start
74 O
Communication
76
Operating states
53
Connections
67, 68
Overload
56, 77
S
D
Safety information
59
Device overload
70
Scope of delivery
58
Dimensions
58
Settings
73
Displays
71
Specifications
55
Storage
83
F
System description
53
Fault
78
T
G
Table of contents
48
Guidelines
57
U
H
USB
75
W
I
Website
52
(Initial) commissioning
68
Weights
58
Installation site
66
12.2 INDEX
Normal mode 71
Control panel 71
Display 72 Signaling 74, 77
Hotline 50
Interfaces (PC) 75
Page 83
EN
NOTES
83
Page 84
IRRTÜMER UND ÄNDERUNGEN VORBEHALTEN
ERRORS EXCEPTED; SUBJECT TO CHANGE WITHOUT NOTICE
GARANTIESCHEIN / WARRANTY
KAUFDATUM / PURCHASE DATE:
HÄNDLERSTEMPEL / UNTERSCHRIFT
TYP / MODEL:
GERÄTE-NR. / SERIAL NUMBER:
BETRIEBSANLEITUNG
8000059209 BAL, DE
OPERATING INSTRUCTIONS
8000059209 BAL, EN
Emil-Siepmann-Str. 32
59581 Warstein-Belecke – Germany
Tel.: +49 2902 763100
www.aegps.com
jederzeit geändert werden. Verbindliche Aussagen k önnen wir nur auf konkrete Anfragen und bei kundenseitig er Mitteilung der relevanten Rahmenbedingungen machen. Aufgrund dieser Unverbindlichkeit
AEGPS – Protect NAS - DE - 09/2015 V1 - Technische Angaben in diesem Dokument enthalten keine verbindlichen Gewährleist ungen oder Zusicherungen. Sie dienen ausschließ lich zu Ihrer Information und können
any time. We can only make binding commitments upon receipt of concrete enquiries and customer notification of the relevant conditions. Due to the non-binding nature of these term s, we assume liability neither for
the accuracy nor completeness of the data provided her e. AEG is a registered trademark used under license from AB Electrolux .
ist eine Haftung für die Vollständigkeit oder Richt igkeit der hier angegebenen Daten ausgeschlossen. AEG ist ein eingetragenes Warenzeichen verwendet unter Lizenz von AB Electrolux.
AEGPS – Protect NAS - EN - 09/2015 V1 - The technical information in this document does not include any binding guarantees or assurances . Content only serves for information purposes and can be modif ied at
Loading...
