AEG-Electrolux T86590IH User Manual

LAVATHERM 86590IH

DA TØRRETUMBLER BRUGSANVISNING 2 NO TØRKETROMMEL BRUKSANVISNING 31

INDHOLD

4 OM SIKKERHED 6MILJØHENSYN 7 PRODUKTBESKRIVELSE

8TILBEHØR 10 BETJENINGSPANEL 11 FØR IBRUGTAGNING 12 PROGRAMMER 14 BRUG AF MASKINEN 17 RÅD 19 VEDLIGEHOLDELSE OG RENGØRING 26 FEJLFINDING 28 TEKNISK INFORMATION 29 INSTALLATION

SERVICE

Når du kontakter service, skal du sørge for at have følgende data tilgængelige.Du finder oplysningerne på maskinens typeskilt.

Model PNC Serienummer

Der er anvendt følgende symboler i denne brugervejledning:

Advarsel - Vigtige sikkerhedsanvisninger.

Generelle oplysninger og tips

Miljøoplysninger

Ret til ændringer uden varsel forbeholdes

FOR PERFEKTE RESULTATER

Tak fordi du valgte dette produkt fra AEG. Vi har skabt det, så du kan nyde en ulastelig funktionsevne i mange år med nyskabende teknologi, der gør livet lettere – funktioner, som du ikke finder i almindelige apparater. Brug et par minutter på at læse mere – så du kan få det bedste ud af det.

TILBEHØR OG FORBRUGSVARER

I AEG's webbutik kan du finde alt, hvad du har brug for, til at holde alle dine AEGapparater flotte og perfekt fungerende. Sammen med et stort udvalg af tilbehør, der er designet og udviklet til de høje kvalitetsstandarder, du ville forvente – fra specialkogegrej og bestikkurve til flaskeholdere og fine vaskeposer ...

Besøg webbutikken på www.aeg.com/shop

DANSK

BESØG VORES WEBSTED FOR:

- Produkter

- Brochurer

- Brugsanvisninger

- Fejlfinding

- Serviceoplysninger

www.aeg.com

OM SIKKERHED

Læs denne betjeningsvejledning igennem (inkl. råd og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldstændigt fortrolige med dets drift og sikkerhedsfunktioner. Gem betjeningsvejledningen, og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle, der bruger apparatet, er fortrolige med dets betjening og sikkerhed.

- Læs betjeningsvejledningen, før

du bruger apparatet.

GENERELT OM SIKKERHED

• Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde.

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med fysiske eller sensoriske handicaps eller med manglende erfaring og viden, medmindre de er under opsyn af den, der har ansvaret for deres sikkerhed, eller har fået vejledning i apparatets brug af den pågældende person.

• Sørg for, at børn eller husdyr ikke kravler ind i tromlen. Kontroller derfor tromlen inden brug.

• Genstande som mønter, sikkerhedsnåle, søm, skruer, sten eller andre hårde, skarpe ting kan medføre stor skade og må ikke kommes i maskinen.

• Genstande som skumgummi (latexgummi), badehætter, vandtætte tekstiler (hvis der ikke er et særligt tørreprogram), ting med gummibagside og tøj eller puder forsynet med skumgummiindlæg må ikke tørres i tørretumbleren.

• Sørg for, at der er adgang til elstikket efter installationen.

• Tag altid stikket ud af stikkontakten efter brug og før rengøring eller vedligeholdelse.

• Forsøg aldrig selv på at reparere maskinen. Reparationer udført af uerfarne personer kan medføre alvorlig fejlfunktion og ulykker. Kontakt Electrolux Service A/S. Forlang altid, at der anvendes originale reservedele.

• Hvis tøjet er tilsmudset med substanser, f.eks. eksempel madolie, acetone, benzin, petroleum, pletfjerner, terpentin, voks og voksfjerner, skal det vaskes i varmt vand tilsat ekstra vaskemiddel, før det tørres i tørretumbleren.

• Eksplosionsfare: Tørre genstande, der har været i kontakt med antændelige opløsningsmidler (benzin, metylalkohol, rensemidler og lignende), må ikke tørretumbles. Disse midler er letfordampelige og kan forårsage eksplosioner. Kun genstande, der er vasket med vand, må tørretumbles.

• Brandfare: Tøj, der er plettet eller gennemblødt med vegetabilsk olie eller madolie, udgør en brandfare og må ikke lægges i tørretumbleren.

• Hvis tøjet er vasket med pletfjerner, skal det skylles en ekstra gang, før det kommes i tørretumbleren.

• Sørg for, at der ikke er glemt gaslightere eller tændstikker i tøj, der kommes i apparatet.

• Det kondenserede vand er ikke egnet til at drikke eller til madlavning. Det kan medføre sundhedsmæssige problemer for personer og husdyr.

• Undgå at sidde eller stå på lugen. Apparatet kan vælte.

ADVARSEL

• Brandfare! For at undgå risi-

ko for selvandtænding, må tørretumbleren aldrig stoppes, før tørreprogrammet er helt slut, med mindre alt tøjet tages ud med det samme og bredes ud, så varmen spredes.

• Lad ikke fnug hobe sig op

omkring tørretumbleren.

• Risiko for elektrisk stød! Apparatet må ikke spules med vandstråle.

• Varmelegemet slås fra i sidste del af tørreprogrammet (nedkølingstrin). Det sikrer, at tøjet efterlades i maskinen med en temperatur, der ikke kan skade tøjet.

• Tørretumbleren må ikke bruges til tørring af tøj, hvis der er anvendt industrikemikalier til rensning af tøjet.

• Sørg for god ventilation i det lokale, hvor tørretumbleren installeres, så der ikke kan dannes gasser i rummet fra andre apparater, der bruger brændstof som f.eks. gas, eller fra åbne ildsteder.

INSTALLATION

• Apparatet er tungt. Vær forsigtig, når apparatet flyttes.

• Når apparatet pakkes ud, skal det kontrolleres, om det er ubeskadiget. I tvivlstilfælde må man ikke tage det i brug, men skal kontakte Electrolux Service A/S.

• Al emballage skal fjernes inden ibrugtagning. Det kan medføre alvorlig skade på apparatet og andre genstande, hvis dette ikke overholdes. Se det relevante afsnit i betjeningsvejledningen.

• Eventuelt elarbejde i forbindelse med installationen af dette apparat skal udføres af en autoriseret installatør eller en anden fagkyndig person.

• Apparatets bagside skal anbringes mod væggen.

• Juster benene, hvis apparatet installeres på et tæppe eller lignende. Luf-

DANSK

ten skal kunne cirkulere frit under apparatet.

• Kontroller, at apparatet ikke klemmer eller står på strømforsyningsledningen, når det er installeret.

• Hvis tørretumbleren stilles oven på en vaskemaskine (vaskesøjle), skal der altid bruges et sammenbygningssæt (fås på bestilling – se kapitlet: "TILBEHØR").

BRUG

• Dette apparat er kun til husholdningsbrug. Det må ikke bruges til andre formål.

• Tør kun stoffer, som er egnet til tørring i tørretumbler. Følg instruktionerne på hvert vaskemærke.

• Tør ikke uvasket tøj i tørretumbleren.

• Undgå at komme mere end den anbefalede tøjmængde i maskinen. Overhold den maksimale fyldning. Se det relevante kapitel i betjeningsvejledningen.

• Tøj, der er drivvådt, må ikke lægges i tørretumbleren.

• Tøjstykker, der har været i kontakt med flygtige opløsningsmidler, må ikke maskintørres. Hvis der er anvendt flydende rensevæsker, skal det sikres, at væsken er fjernet fra tøjet, før det kommes i apparatet.

• Brug aldrig tørretumbleren, hvis strømkablet, betjeningspanelet, toppladen eller soklen er beskadiget, så der er fri adgang til tørretumblerens indre.

• Skyllemidler eller lignende produkter skal bruges i overensstemmelse med producentens anvisninger.

• Brandfare! Tør ikke ødelagte tøjstykker, som indeholder polstring eller fyld (puder, jakker, dyner osv.). Polstringen eller fyldet kan komme ud og medføre brand.

BØRNS SIKKERHED

• Maskinen er ikke beregnet til at blive betjent af mindre børn eller funktionshæmmede uden opsyn.

• Børn er ofte ikke klar over farerne ved elektrisk udstyr. Børn skal være under opsyn, så de ikke kan lege med apparatet.

• Opbevar altid vaskemidler et sikkert sted og utilgængeligt for børn.

MILJØHENSYN

ADVARSEL

• Fare for kvælning! Emballagekomponenterne (f.eks. plastfilm, polystyren) kan være farlige for børn – opbevar dem utilgængeligt for børn.

• Sørg for, at børn eller husdyr ikke kravler ind i tromlen.

BORTSKAFFELSE AF APPARATET

• Tag stikket ud af kontakten.

• Klip elledningen af, og kassér den.

• Fjern dørlåsen, og kassér den. Det forhindrer, at børn eller dyr kan smække sig inde i apparatet. Der er fare for kvælning.

EMBALLAGEMATERIALE

Genbrug materialer med symbolet . Anbring emballagematerialet i passende beholdere til genbrug.

Symbolet pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for

på produktet eller på

at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

PRODUKTBESKRIVELSE

1 2

DANSK

Vandbeholder

Betjeningspanel

Belysning i tromlen

Luge (vendbar)

Hovedfilter

Glideknap til at åbne lugen foran

varmeveksleren

Lufttilførselshuller

Justerbare ben

Luge til varmeveksler

Dæksel til varmevekselfiltre

Låseknap

Typeskilt

TILBEHØR

SAMMENBYGNINGSSÆT

Produktnavn: SKP11 Fås hos den autoriserede forhandler. Sammenbygningssæt kan kun bruges sammen med de vaskemaskiner, der er angivet i folderen. Se den medfølgende folder. Læs omhyggeligt de anvisninger, der følger med sættet.

AFLØBSSÆT

1 meter fra gulvniveau. Slangen kan ikke være i en løkke. Forkort om muligt slangens længde. Læs omhyggeligt de anvisninger, der følger med sættet.

SOKKELSKUFFE

Produktnavn: PDSTP10. Fås hos den autoriserede forhandler. Til anbringelse af apparatet i højere niveau, hvilket letter ilægning og udtagning af tøjet. Skuffen kan bruges til opbevaring af vasketøj, f.eks.: Håndklæder, rengøringsmidler osv. Læs omhyggeligt de anvisninger, der følger med tilbehøret.

Produktnavn: DK11. Fås hos den autoriserede forhandler (kan fastgøres til visse tørretumblertyper) Installationssæt til direkte aftapning af kondensvandet ned i en skål, nedløbsbrønd osv. Efter installationen tømmes vandbeholderen automatisk. Vandbeholderen skal blive i apparatet. Installeret afløbsslange skal have en højde på mellem mindst 50 cm og højst

STATIV TIL SKO/ULD

Fås hos den autoriserede forhandler (kan fastgøres til visse tørretumblertyper) Tilbehøret stativ til sko/uld gør det muligt at tørre følgende sikkert i tørretumbleren:

• sportssko, der er vaskbare

DANSK

•uld

• blødt legetøj

• lingeri

Læs omhyggeligt de anvisninger, der følger med sættet.

BETJENINGSPANEL

1 2

356 4

Programvælger

Display

Trykknappen Start/Pause

Funktionstrykknapperne

DISPLAY

Symbol Beskrivelse

, ,

, —

—

- - -

Programlamper

Trykknappen Tænd/sluk med

Auto Off-funktion

ekstra tørt: minimum, moderat, maksimum

antikrøl-periode: standard, interval (30 min. - 120 min.)

indledende vasketøjscentifugering (800 — 1800 o./min) standard

summer aktiveret børnesikring aktiveret tidtørrefunktion aktiveret

tøm vandbeholderen-indikator rengør hovedfilteret-indikator rengør varmevekslerfiltrene-indikator

Symbol Beskrivelse

FØR IBRUGTAGNING

indikator for tørringsfase indikator fro kølingsfase indikator for antikrølfase senere start aktiveret cyklustid tidsprograminterval (10 min. - 2 t.) senere start-interval (30 min. - 20 t.)

DANSK

Rengør tørretumblerens tromle med en fugtig klud, eller start et kort program (f.eks. 30 minutters tidsprogram) med en fyldning af fugtigt tøj.

BEMÆRK

Kompressoren og det lukkede rørsystem i tørretumbleren er fyldt med det specielle middel, som er fri for fluor-

chlor-kulbrinter. Dette system skal forblive tæt. Beskadigelse af systemet kan forårsage lækage og beskadigelse af apparatet. I begyndelsen af tørreproceduren (3-5 min.) kan der forekomme et lidt forhøjet lydniveau. Det skyldes opstart af kompressoren, hvilket er normalt for kompressordrevne apparater som fx: køleskabe, frysere.

PROGRAMMER

Program-

mer

Fyld-

ning

Ekstra tørt 9 kg

Skabstørt

Strygetørt

9 kg

Ekstra stille 9 kg

Jeans 9 kg

Tæpper 3 kg

Tid 9 kg

Ekstra kvik, Blandet

3 kg

Ekstra Tørt 3,5 kg

Skabstørt

3,5 kg

Strygetørt 3,5 kg

Egenskaber

Bomuld

Til at tørre bomuldstøj. Tørhedsgrad: ekstra tørt.

Til at tørre bomuldstøj. Tørhedsgrad: skabstørt.

Til at tørre bomuldstøj. Tørhedsgrad: kan stryges.

Til at tørre bomuldstøj skånsomt, mens lyden begrænses til minimum. Programmet kan bruges om natten.

Til tørring af fritidstøj, f.eks. jeans, sweatshirts med forskellig stoftykkelse (f.eks. i manchetter og sømme).

Til at tørre enkelt- eller dobbeltdyner og puder (med fjer, dun eller syntetisk fyld).

Til tørring af vasketøj, hvor tiden er indstillet af brugeren. Tiden skal være afpasset i forhold til mængden af tøj. Ved tørring af én genstand eller små mængder vasketøj anbefaler vi, at der bruges korte tider.

Til tørring af bomuld og syntetiske stoffer ved lav temperatur.

Syntetisk

Til tørring af tykke eller flerlagede stoffer, f.eks. sweatere, sengelinned, duge.

Til tørring af tynde stoffer, der ikke skal stryges, for eksempel strygefri skjorter, duge, tøj til babyer, sokker, undertøj med stivere eller bøjler.

Til tørring af tynde stoffer, der skal stryges bagefter, f.eks. bluser, skjorter.

Tilgængelige funktio-

ner

alle undta-

gen Tørretid

alle undta-

gen Tørretid

alle undta-

gen Tørretid

alle undta-

gen Tørretid

alle undta-

gen Tørretid

alle undta-

gen Anti-

krøl Fase og

Tørretid

alle undta-

gen Tør Plus

og Centrif.

alle undta-

gen Tørretid

alle undta-

gen Tørretid

alle undta-

gen Tørretid

alle undta-

gen Tørretid

Fabriksmær-

DANSK

Program-

mer

Fyld-

ning

Egenskaber

Tilgængelige funktio-

ner

Til tørring af strygefri stoffer, som skjorter og bluser, til minimal strygning. Resultaterne kan være

1 kg

Strygelet

(eller 5

skjor-

ter)

forskellige for forskellige typer stof og deres overflade. Fordel tøjet jævnt i tørretumbleren. Efter tørringen skal de tørrede stoffer

alle undta-

gen Tørretid

straks tages ud og hænges på bøjle.

Foret vindjakker

2 kg

Sportstøj 2 kg

Silke/Lingeri 1 kg

Til at tørre overtøj, syntetiske-, sports- og fløjljakker, vandtætte og åndbare jakker, shell-jakker med aftagelig fleece eller indre isolering.

Til tørring af sportstøj, tynde og lette stoffer, mikrofibre, polyester, der ikke skal stryges.

Til tørring af silke/lingeri med varm luft og nedsat tromlebevægelse.

alle undta-

gen Anti-

krøl Fase og

Tørretid

alle undta-

gen Tørretid

alle undta-

gen Anti-

krøl Fase og

Tørretid

Til opfriskning af tøj, der er lavet af uld. Tøjet bliver blødt og behageligt. Vi anbefaler, at du fjerner tøjet, så snart programmet er slut. Denne tørretumblers standardtørreprogram for uld er blevet testet

Tør Plus , Akustisk Signal , Tørretid

, Udskudt

Start

Uld

og godkendt af Woolmark Company. Programmet er velegnet til

1 kg

uldtøj, der er mærket med "håndvask", hvis tøjet vaskes i et Woolmark-godkendt program til håndvask og tørretumbles i overensstemmelse med producentens anvisninger. (M1129). For at øge eller mindske niveauet af vasketøjets resterende fugt kan du bruge funktionen Tør Plus .

Maksimal vægt af tørt tøj

Kun til testinstitutter: For at foretage et test af ydeevnen skal standardprogrammerne, som er angivet i dokumentet EN 61121, anvendes. Hvis det er nødvendigt at korrigere vasketøjets resterende fugtniveau, kan du justere programmet med funktionen Tør Plus .

Kun med stativet til sko/uld — se kapitlet TILBEHØR

Fabriksmær-

BRUG AF MASKINEN

FORBEREDELSE AF TØJET

Tør kun tøj, som er egnet til tørring i tørretumbler. Kontroller, at tøjet egner sig til tørring i tørretumbler. Kontroller tøjets vaskemærke.

Vaskemærke

Forbered tøjet korrekt:

• Luk lynlåse, knap dynebetræk, og

• Sørg for, at alle lommer er tømte –

• Vend vrangen ud på tolaget stof

Tør kun:

• Bomuld og lærred med Bomuld -pro-

• Syntetisk og blandede stoffer med

• Undgå at blande tøj med kraftig farve

• Tør kun bomuldstrøjer og strik med

Egenskab

Kan tørres i tørretumbleren Kan tørres i tørretumbleren

ved normal temperatur Kan tørres i tørretumbleren

ved lavere temperatur Kan ikke tørres i tørretumble-

ren

bind alle bånd (for eksempel på forklæder) – tøjet kan vikle sig sammen

fjern metaldele (clips, sikkerhedsnåle osv.).

(f.eks. skal bomuldslaget på bomuldsforede anorakker vende yderst).

grammer

Syntetisk -programmer

og let farvet tøj – farverne kan smitte af

de relevante programmer – tøjet kan krympe

Undgå at fylde mere tøj i maskinen end maksimal fyldning, som er 9kg.

ILÆGNING AF VASKETØJET

Træk i apparatets luge

Læg tøjet løst i maskinen.

Luk lugen til apparatet.

BEMÆRK

Pas på, at tøjet ikke kommer i klemme mellem apparatets luge og pakningen.

TÆNDE FOR APPARATET

Tryk på knappen Tænd/sluk for at tænde eller slukke for apparatet. Når apparatet er tændt, vises der nogle indikationer på displayet.

AUTO OFF-FUNKTIONEN

For at mindske energiforbruget deaktiverer Auto Off-funktionen automatisk apparatet:

• Hvis der ikke blev trykket på knappen Start/Pause i 5 minutter.

• Efter 5 minutter fra programslut.

Tryk på knappen Auto Off for at tænde for apparatet.

INDSTILLING AF ET PROGRAM

Brug programvælgeren til at vælge et program. Varigheden af programmet vises på displayet.

Den tørretid, du kan se, er relateret til fyldningen på 5 kg for bomuld- og jeansprogrammer. For de andre programmer er tørretiden relateret til de anbefalede fyldninger. Tørretiden for bomuld- og jeansprogrammer, hvor fyldningen er på over 5 kg, er længere.

SPECIALFUNKTIONER

Du kan vælge 1 eller flere specialfunktioner sammen med programmet. Tryk på den relevante trykknap for at aktivere eller deaktivere funktionen.

DANSK

minimum - standardvalget, som er relateret til programmet. moderat — vælges for at få tørrere vasketøj. maksimum — vælges for at få meget tørt vasketøj.

FUNKTIONEN ANTI-KRØL FASE

Forlænger standardantikrølfasen (30 minutter) med 30, 60, 90 eller 120 minutter i slutningen af hver tørrecyklus. Denne funktion begrænser risikoen for at tøjet krøller. Vasketøjet kan fjernes under antikrølfasen.

FUNKTIONEN CENTRIF.

Denne funktion hjælper med at indstille det bedste forhold for at tørre vasketøjet. Hvis du kender den indledende centifugeringshastighed, da du vaskede tøjet, kan du bruge denne funktion. Højere centifugeringshastighed gør, at vasketøjet indeholder mindre vand.

FUNKTIONEN AKUSTISK SIGNAL

Når den akustiske alarm er aktiveret, høres alarmen ved:

• Programmets slutning

• Antikrølfasens start og slutning

• Programafbrydelse

Som standard er den akustiske alarm altid slået til. Du kan bruge funktionen til at slå lyden til eller fra.

Når funktionen er aktiveret, vises det gældende symbol på displayet.

FUNKTIONEN TØR PLUS

Denne funktion hjælper med at få vasketøjet tørrere. Der er 3 mulige valg:

FUNKTIONEN TØRRETID

Kan kun bruges med programmet Tid . Gør det muligt at indstille tørretiden individuelt fra mindst 10 min. til højst 2 timer (i trin à 10 minutter).

FUNKTIONEN UDSKUDT START

Gør det muligt at forsinke tørreprogrammets start mindst 30 minutter og op til højst 20 timer

Vælg tørreprogrammet og funktioner.

Tryk på knappen Udskudt Start igen og igen, indtil den nødvendige tidsperiode for forsinkelsen vises på displayet (f.eks.

, hvis programmet skal starte efter 12 timer.)

Funktionen Udskudt Start aktiveres ved at trykke på knappen Start/ Pause . Displayet viser nedtællingen til den forsinkede start.

BØRNESIKRING

Børnesikringen kan indstilles for at forhindre, at børn leger med apparatet. Børnesikringen låser alle trykknapper og programvælgeren (denne funktion låser ikke Auto/Off-knappen). Tryk på knapperne Tør Plus og Anti-krøl Fase

samtidigt, indtil symbolet displayet for at aktivere børnesikringen. Den deaktiveres igen ved at trykke på de ovennævnte knapper, indtil symbolerne forsvinder. Sådan aktiveres børnesikringen:

• apparatet kan ikke starte, før du trykker på knappen Start/Pause

• når du har trykket på knappen Start/ Pause , er alle trykknapperne og programvælgeren deaktiveret

vises på

Tryk på knappen som på illustrationen for at aktivere programmet. LED-lampen over knappen lyser rødt.

ÆNDRING AF PROGRAM

Tryk på knappen Tænd/sluk for at slukke for apparatet, hvis du vil ændre

et program. Tryk på

Tænd/sluk for at tænde for apparatet og bagefter indstille programmet igen.

VED PROGRAMSLUT

Når tørringen er afsluttet, blinker sym-

på displayet. Hvis funktionen

bolet Akustisk Signal er aktiveret, høres et akustisk signal periodisk i et minut Sådan fjernes vasketøjet:

Tryk på Auto/Off-knappen i 2 sekunder for at slukke for apparatet.

Åbn lugen til apparatet.

Tag tøjet ud.

Luk lugen til apparatet.

Efter hvert tørreprogram:

• rens filteret

• tøm vandbeholderen (Se kapitlet RENGØRING OG VEDLI- GEHOLDELSE.)

START AF ET PROGRAM

RÅD

DANSK

RÅD OM ØKOLOGI

• Brug ikke skyllemiddel til at vaske og derefter tørre. Tøjet bliver automatisk blødt i tørretumbleren.

• Brug kondensvandet som destilleret vand, f.eks. i et dampstrygejern. Filter om nødvendigt kondensvandet først (f.eks. med et kaffefilter) for at fjerne eventuelt fnug.

• Sørg for, at der altid er fri lufttilførsel til ventilationsåbningerne nederst på apparatet.

• Ilæg de tøjmængder, der er angivet i kapitlet om programmer.

• Sørg for, at der er god luftcirkulation, hvor apparatet er installeret.

• Rengør hovedfilteret efter hvert tørreprogram

• Rengør varmevekslerfiltrene, når den relevante indikator vises på betjeningspanelet.

• Centrifugér tøjet godt inden tørring.

GENNEMSNITSVÆGT FOR TØJ

Badekåbe 1.200 g Dynebetræk 700 g Herrearbejds-

skjorte Herrepyjamas 500 g Lagen 500 g Dug 250 g Herreskjorte 200 g Nattøj 200 g Pudebetræk 200 g Håndklæde 200 g Bluse 100 g Dametrusser 100 g Herreunderbuk-

ser Serviet 100 g

600 g

100 g

Viskestykke 100 g

VANDETS HÅRDHEDSGRAD OG LEDEEVNEN

Vandets hårdhedsgrad kan være forskellig fra sted til sted. Vandets hårdhedsgrad påvirker vandets ledeevne og driften af ledeevnesensoren i apparatet. Hvis du kender værdien af vandets ledeevne, kan du justere sensoren til at tørre med bedre resultat.

Sådan ændres sensorens ledeevne:

Drej programvælgeren hen på et tilgængeligt program.

Tryk på 2 knapper på samme tid (se illustrationen). Hold dem nede, indtil et af symbolerne vises på displayet.

–

μS/cm

–

300-600 μS/cm

–

μS/cm

Tryk gentagne gange på knappen, indtil du indstiller det påkrævede niveau (se illustrationen).

For at lagre indstillingen i hukommelsen skal du trykke på 2 knapper på samme tid, som angivet i punkt

lav ledningsevne < 300

moderat ledningsevne

høj ledningsevne > 600

VANDBEHOLDER FULD — INDIKATION

Som standard er indikationen altid aktiveret. Den vises ved afslutningen af hver cyklus, eller når vandbeholderen er fuld. Når du bruger et eksternt udstyr til at tømme beholderen, kan indikationen være slået fra.

Sådan aktiveres eller deaktiveres indikationen:

Drej programvælgeren hen på et tilgængeligt program.

Tryk på 2 knapper på samme tid (se illustrationen), og hold dem ned, indtil du ser den korrekte indstilling:

–

indikationen indikatoren kationen fra

–

indikationen dikatoren tionen

er slået fra, og

vises — indi-

er slået permanent

er slået til, og in-

vises — indika-

er aktiveret

VEDLIGEHOLDELSE OG RENGØRING

DANSK

RENGØRING AF HOVEDFILTERET

Efter afslutningen af hver cyklus tændes indikatoren

at fortælle dig, at hovedfilteret skal rengøres.

Rengøring af hovedfilteret.

(rengør hovedfilteret) for

Filteret samler fnug. Der dannes fnug, når tøjet tørres i tørretumbleren.

Åbn lugen.

Træk filteret ud.

Åbn filteret.

Rengør filteret med en fugtig hånd.

Rengør om nødvendigt filteret med en børste og varmt vand.

Luk filteret.

BEMÆRK

Start aldrig tørretumbleren uden korrekt isat hovedfilter eller med defekt eller tilstoppet filter.

Rengør hovedfilteret efter hvert tørreprogram Et tilstoppet filter forøger programtiden, hvilket medfører et højere energiforbrug.

TØMNING AF VANDBEHOLDEREN

Tøm vandbeholderen efter hvert tørreprogram.

Fjern fnug fra filtersoklen. Brug evt. en støvsuger.

Anbring filteret i filtersoklen.

Hvis vandbeholderen er fuld, afbrydes programmet automatisk, og indikato-

tøm vandbeholderen slås til.

ren Tøm vandbeholderen og tryk på startknappen for at fortsætte programmet.

For at tømme vandbeholderen automatisk kan du installere udtømningstilbehør (se kapitlet: TILBEHØR)

Sådan tømmes vandbeholderen:

Træk i vandbeholderen.

Flyt vandbeholderen til en vandret stilling.

Tag plastikforbindelsen ud, og tøm vandbeholderen i en vask eller i en beholder.

DANSK

ADVARSEL

Risiko for forgiftning. Det kondenserede vand er ikke egnet til at drikke eller til madlavning.

Kondensvandet kan bruges som destilleret vand, f.eks. i dampstrygejern. Du skal dog først filtrere kondensvandet (f.eks. i et kaffefilter) for at fjerne eventuelle sæberester og småfnug.

Sæt plastikforbindelsen ind, og installér vandbeholderen.

RENGØRING AF VARMEVEKSLERENS FILTRE

Hvis indikatoren rengør varmevekslerfiltrene er tændt, skal filtrene

renses.

Sådan renses filtrene:

Åbn lugen.

Flyt udløserknappen på bunden af lugeåbningen, og åbn varmevekslerlugen.

Drej spærringen for at låse op for dækslet til varmeveksleren.

Sænk dækslet til varmevekslerfiltrene.

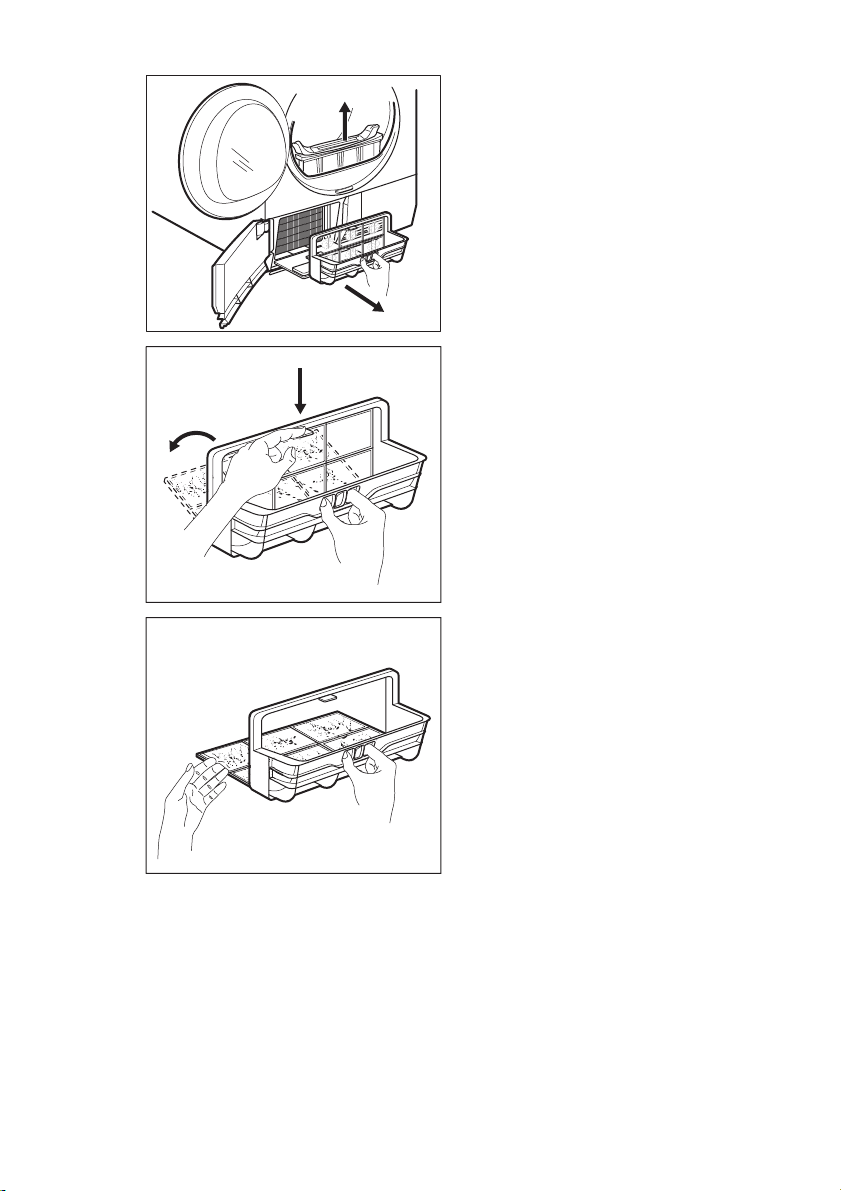

Løft hovedfilteret. Hold varmevekslerfilteret, og træk det ud af det nederste rum.

Tryk på krogen for at åbne filteret.

DANSK

Rengør filteret med en fugtig hånd. Rengør om nødvendigt filteret med en børste og varmt vand.

Luk filteret.

Rengør det lille filter fra bunden

Fjern om nødvendigt fnug fra varmevekslerrummet en gang hver 6. måned. Du kan bruge en støvsuger.

BEMÆRK

Undlad at bruge tørretumbleren, når varmevekslerfiltrene er blokeret af fnug. Dette kan medføre beskadigelse af tørretumbleren. Desuden øges strømforbruget. Undlad at bruge skarpe genstande til at rengøre varmevekslerrummet med. Brug ikke tørretumbleren uden filtrene.

10.

Sæt det lille filter og varmevekslerfilteret tilbage.

11.

Luk dækslet til varmeveksleren.

12.

Lås spærringen, indtil den klikker.

13.

Luk dækslet til varmevekslerfiltrene.

14.

Luk lugen til varmeveksleren.

15.

Anbring hovedfilteret.

RENGØRING AF TROMLE

ADVARSEL

Kobl apparatet fra strømforsyningen, før det rengøres.

Brug et almindeligt neutralt vaskemiddel til at rengøre den indvendige overflade af tromlen og tromleribberne. Tør de rengjorte overflader med en blød klud.

BEMÆRK

Brug ikke skuremidler eller stålsvampe til rengøring af tromlen.

RENGØRING AF BETJENINGSPANEL OG KABINET

Bruge et almindeligt neutralt vaskemiddel til at rengøre betjeningspanelet og kabinettet.

DANSK

Rengør med en fugtig klud. Tør de rengjorte overflader med en blød klud.

BEMÆRK

Brug ikke møbelrens eller skrappe rengøringsmidler til rengøring af apparatet.

FEJLFINDING

Fejl

Tørretumbleren virker ikke.

Utilfredsstillende tørring.

Lugen lukker ikke.

Err (Error) på displayet.

Ingen belysning i tromlen

Mulig årsag Løsning

Tørretumbleren er ikke sluttet til lysnettet.

Sæt stikket i stikkontakten. Kontroller sikringerne i husholdnin-

gens sikringsboks. Lugen til fyldning er åben. Luk lugen. Der blev ikke trykket på Auto/

Off-knappen. Der blev ikke trykket på Start/

Pause -knappen.

Tryk på Auto/Off-knappen.

Tryk på knappen Start/Pause .

Apparatet er i standby-tilstand. Tryk på Auto/Off-knappen. Der er valgt et forkert program.

Filteret er tilstoppet.

Funktionen Tør Plus var i minimumtilstand.

Kondensatoren er tilstoppet.

For stor tøjmængde.

Lufttilførselsristen er tilstoppet.

Vælg det rigtige program.

Rens filteret.

Skift funktionen Tør Plus til den

moderate eller maksimale til-

stand.

Rengør kondensatoren.

Overhold den maksimale fyld-

ning.

Rengør lufttilførselsristen i bun-

den af apparatet. Snavs på tromlens inderside. Rengør tromlens inderside.

For hårdt vand.

Filteret sidder ikke i den rigtig position.

Tøjet sidder i klemme mellem lugen og pakningen.

Forsøg at ændre programmet eller funktionen efter starten af cyklussen.

Funktionen, du prøver er aktivere, kan ikke bruges med det valgte program.

Pæren i tromlen er sprunget.

Indstil passende hårdheds-

grad

Sæt filteret i korrekt position.

Læg tøjet korrekt i tromlen.

Sluk for tørretumbleren, og

tænd igen. Foretag det nye

valg.

Sluk for tørretumbleren, og

tænd igen. Foretag det nye

valg.

Kontakt Electrolux Service A/S

for at få udskiftet pæren.

DANSK

Fejl

Unormal visning af resttid i displayet.

Programmet starter ikke.

Tid til slut beregnes ud fra vasketøjets mængde og fugt.

Vandbeholderen er fuld.

Mulig årsag Løsning

Den automatiske procedure —

dette er ikke en funktionsfejl i

apparatet.

Tøm vandbeholderen3) , og tryk

på Start/Pause -knappen.

Vælg tidsprogrammet. Tørreti-

den skal være afstemt i forhold

Tørreprogrammet er for kort.

For lille mængde vasketøj.

Vasketøjet er for tørt.

til mængden af tøj. Ved tørring

af én genstand eller små mæng-

der vasketøj anbefaler vi, at der

bruges korte tider.

Vælg et tidsprogram eller højere

tørhedsgrad (f.eks. Ekstra Tørt ) Filteret er tilstoppet. Rens filteret.

For stor tøjmængde.

Tørreprogrammet er

for langt

Vasketøjet centrifugeres ikke tilstrækkeligt.

Meget høje temperaturer i rummet - dette er ikke en funktionsfejl i apparatet.

Hvis der er en fejl på displayet (f.eks. E51): Sluk for tørretumbleren, og tænd igen. Vælg det nye program. Tryk på knappen Start/Pause . Går den ikke i gang? - kontakt servicecenteret og opgiv fejlkoden.

Følg programbeskrivelsen – se under PROGRAMMER.

Se under VEDLIGEHOLDELSE OG RENGØRING.

Se under VANDETS HÅRDHEDSGRAD i kapitlet RÅD.

Bemærk! Efter ca. 5 timer slutter tørreprogrammet automatisk (se under Program slut).

BELYSNING I TROMLEN

Dette apparat er udstyret med indvendig belysning, der tænder, når lågen åbnes, og slukker, når lågen lukkes.

ADVARSEL

Overhold den maksimale fyldning.

Centrifugér tøjet korrekt.

Sænk rumtemperaturen, hvis muligt

Ved nødvendig udskiftning af den indvendige belysning: Kontakt vores servicecenter. Tag ledningen ud af stikkontakten, inden den indvendige belysning udskiftes.

Kig ikke direkte ind i lysstrålen.

TEKNISK INFORMATION

Højde x bredde x dybde 850 x 600 x 600 mm (maks. 640 mm) Tromlens rumfang 118 l Maks. dybde, når lugen er åben 1090 mm Maks. bredde, når lugen er åben 950 mm Indstillelig højde 850 mm (+ 15 mm – justering af ben) Apparatets vægt 56 kg Maksimal fyldning 9 kg Spænding 230 V Frekvens 50 Hz Nødvendig sikring 4 A Tilsluttet effekt i alt 800 W Energieffektivitetsklasse A

Energiforbrug kWt/program Årligt energiforbrug 108,8 kWt Type af anvendelse Husholdningsbrug Tilladt rumtemperatur + 5 °C til + 35 °C

9 kg bomuld, centrifugeret ved 1000 o/min. med reference til EN 61121

2,15 kWt

INSTALLATION

DANSK

ANBRINGELSE AF APPARATET

• Tørretumbleren skal installeres et rent sted, hvor der ikke samler sig snavs.

• Luften skal kunne cirkulere frit omkring apparatet. Sørg for, at der altid er fri lufttilførsel til de forreste ventilationsåbninger nederst på apparatet.

• For at holde støj og vibrationer på et minimum, når tørretumbleren er i brug, skal den placeres på en fast, plan overflade.

• Når apparatet står i den endelige position, kontrolleres det, at den er i vater. Skru benene op og ned, indtil maskinen er i vater, hvis dette ikke er tilfældet.

• Benene må ikke fjernes. Afstanden mellem maskinens bund og gulvet må ikke formindskes af f.eks. et kraftigt tæppe, træ- eller pladestykker eller lignende. Dette kan medføre, at der ophobes varme, som kan påvirke apparatets funktion.

• Den varme luft, som tørretumbleren producerer, kan nå op på temperaturer omkring 60 °C. Apparatet må derfor ikke installeres på et gulv, der ikke kan tåle høje temperaturer.

• Når tørretumbleren er i drift, må temperaturen i rummet ikke være under +5 °C eller over +35 °C, da dette kan påvirke apparatets funktion negativt.

• Hvis apparatet skal flyttes, skal det flyttes i stående stilling.

• Apparatet må ikke installeres bag en dør, der kan låses, en skydedør eller en dør med hængsel i den modsatte side af apparatet, på en sådan måde, at tørretumblerens luge ikke kan åbnes helt.

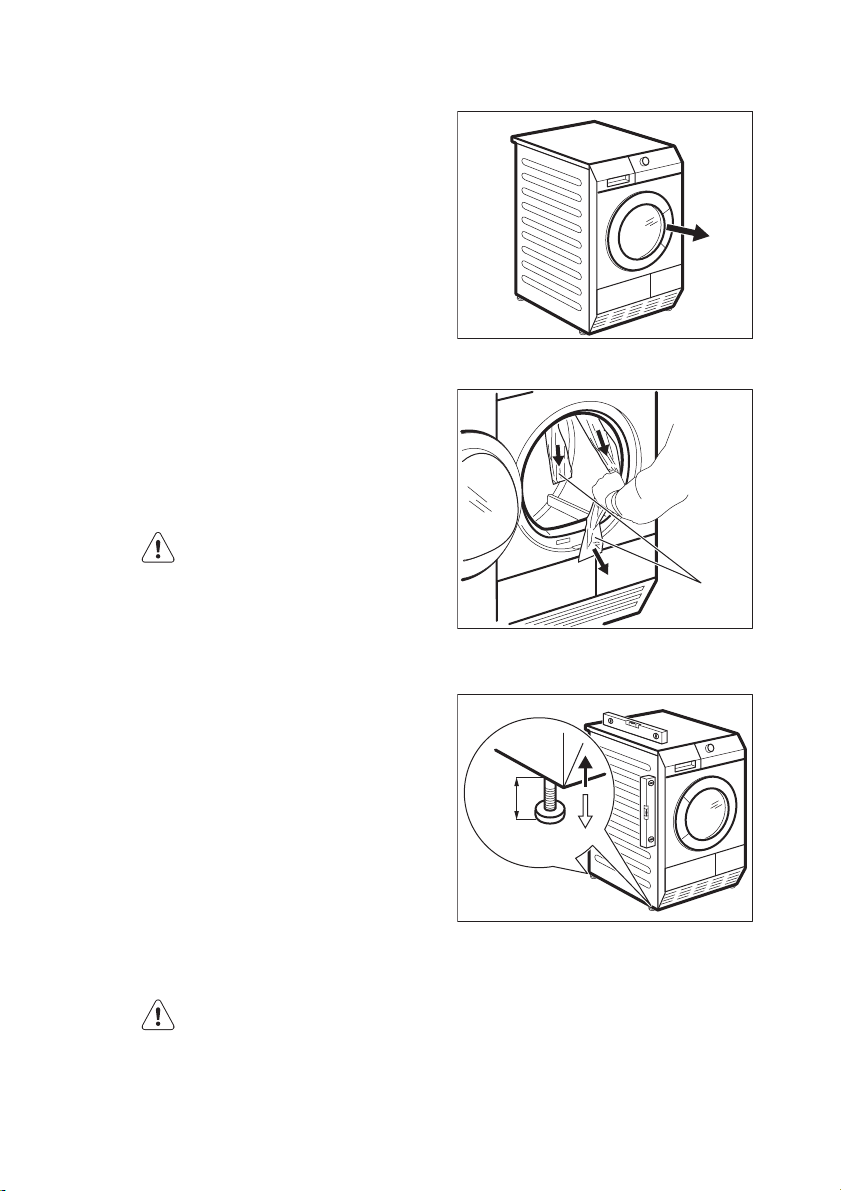

UDPAKNING

BEMÆRK

Inden ibrugtagning skal al transportemballage og -sikringer fjernes. Sådan fjernes polystyrenspærringerne:

Åbn lugen til fyldning.

Træk 2 plastikslanger med polystyrenspærringerne ud af tromlen.

Tørretumblerens højde kan justeres. Justér benene for at gøre dette (se billede).

15mm

INSTALLATION UNDER KØKKENBORD

Apparatet kan monteres som fritstående eller under køkkenbordet med korrekt plads (se billede).

600 mm

> 850 mm

600 mm

VENDING AF LUGE

Lugen kan monteres af brugeren i den modsatte side. Det kan gøre det nemmere at lægge vasketøj i eller tage det ud, hvis der er en grænse for apparatets installation (se separat folder).

TILSLUTNING, EL

• Forbind kun apparatet til en stikkontakt med en passende jordforbindelse i henhold til aktuelle regler for ledningsføring.

• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen til maskinen.

• Brug altid en korrekt monteret lovlig tilslutningskontakt.

• Brug ikke multistik og forlængerledninger. Der er risiko for brand.

• Hvis der bliver behov for at udskifte apparatets netledning, skal det udføres af Electrolux Service A/S.

• Undgå at mase eller forårsage skade på stikket og ledningen bag apparatet.

• Undgå at slukke for apparatet ved at trække i ledningen. Tag altid selve elstikket ud af kontakten.

• Stikket skal være tørt.

INNHOLD

33 SIKKERHETSINFORMASJON 35 MILJØVERN 36 PRODUKTBESKRIVELSE 37 TILBEHØR 39 BETJENINGSPANEL 40 FØR FØRSTE GANGS BRUK 41 PROGRAMMER 44 Å BRUKE PRODUKTET 47 GENERELLE RÅD OG TIPS 49 STELL OG RENGJØRING 56 FEILSØKING 58 TEKNISKE DATA 59 MONTERING

NORSK

SERVICE

Når du kontakter serviceavdelingen, må du sørge for å ha følgende data for hånden: Informasjonen finner du på typeskiltet.

Modell PNC (produktnummer) Serienummer

Følgende symboler brukes i denne bruksanvisningen:

Advarsel - Viktig sikkerhetsinformasjon.

Generelle informasjoner og tips

Miljøinformasjon

Med forbehold om endringer

FOR PERFEKTE RESULTATER

Takk for at du har valgt et AEG-produkt. Med dette produktet vil du oppleve perfekt kombinasjon mellom funksjonell design og optimal teknologi. Du kan være sikker på at du vil oppnå perfekte resultater, og at du har full kontroll med det du gjør. Vi vil be deg å lese denne bruksanvisningen nøye, for å få mest mulig nytte av produktet.

TILBEHØR OG FORBRUKSVARER

I AEG-nettbutikken, finner du alt du trenger for at AEG-produktene skal holde seg plettfrie og fungere perfekt. Sammen med et bredt spekter av tilbehør designet og utviklet etter høye kvalitetsstandarder, fra spesialkasseroller til bestikk-kurver, fra flaskeholdere til poser for ømfintlige tekstiler…

Besøk vår internettbutikk www.aeg.com/shop

GÅ INN PÅ VÅRT NETTSTED FOR Å FINNE:

- Produkter

- Brosjyrer

- Bruksanvisninger

- Feilsøker

- Serviceinformasjon

www.aeg.com

SIKKERHETSINFORMASJON

NORSK

For din egen sikkerhets skyld og for å sikre korrekt bruk bør du lese denne bruksanvisningen, inkludert tips og advarsler, før du installerer og bruker produktet for første gang. For å unngå unødvendige feil og ulykker er det viktig at du sørger for at alle som skal bruke dette produktet er fortrolige med hvordan det brukes og kjenner til sikkerhetsfunksjonene. Ta vare på denne bruksanvisningen og pass på at den følger med produktet hvis du selger eller flytter det, slik at alle brukerne kan sette seg inn i bruk og sikkerhet så lenge produktet er i bruk.

- Les bruksanvisningen før du

bruker produktet.

GENERELT OM SIKKERHET

• Det er farlig å endre spesifikasjonene eller prøve å endre dette produktet på noen måte.

• Dette produktet er ikke beregnet på å bli brukt av personer (også barn) med redusert fysisk eller psykisk helse eller som mangler erfaring eller kunnskaper om bruken, med mindre de er under tilsyn eller har fått anvisninger om bruken av produktet av en person som er ansvarlig for deres sikkerhet.

• Pass på at små barn eller kjæledyr ikke klatrer inn i trommelen. Undersøk derfor trommelen før du bruker den.

• Gjenstander som mynter, sikkerhetsnåler, spiker, skruer, steiner eller andre harde, spisse materialer kan skade produktet alvorlig og må ikke følge plaggene inn i maskinen.

• Artikler som skumgummi (latexskum), dusjhetter, vanntette tekstiler (hvis det ikke er noe tørkeprogram for dette.) Gummiforede gjenstander og plagg eller puter med innsetninger av skumgummi bør ikke tørkes i tørketrommelen.

• Kontroller at det er tilgang til stikkontakten etter monteringen.

• Trekk alltid produktets støpsel ut av stikkontakten etter bruk eller før rengjøring og vedlikehold.

• Du må ikke under noen omstendighet prøve å reparere produktet selv. Reparasjoner som ikke er utført av fagfolk kan føre til skader eller alvorlige tekniske feil. Hvis reparasjoner er påkrevet, må du ta kontakt med ditt lokale servicesenter. Be alltid om at det bare brukes originale reservedeler.

• Artikler som er tilsmusset av f.eks. matolje, neglelakkfjerner, bensin, parafin, flekkfjerningsmidler, terpentin, voks og voksfjerningsmidler må vaskes i varmt vann med litt ekstra vaskemiddel før de tørkes i tørketrommelen.

• Fare for eksplosjon: Du må aldri tørke artikler som har vært i kontakt med brannfarlige løsemidler (bensin, denaturert sprit, rensevæske eller liknende). Disse stoffene er flyktige og kan forårsake eksplosjon. Tørketrommelen må bare brukes til artikler som har vært vasket med vann.

• Fare for brann: artikler som er flekket eller tilsølt med vegetabilsk olje eller matolje representerer fare for brann og må ikke tørkes i tørketrommelen.

• Dersom du har vasket tøy med flekkfjerningsmiddel, må du gjennomføre en ekstra skylling før du legger tøyet inn i tørketrommelen.

• Kontroller at det ikke ligger sigarettennere eller fyrstikker i lommene på plagg som skal tørkes i produktet

• Kondensvannet skal ikke drikkes eller benyttes til matlaging. Det kan føre til helseproblemer for mennesker og dyr.

• Ikke sitt eller len deg på ileggsdøren. Produktet kan velte.

ADVARSEL

• Brannfare! For å forhindre

faren for å brenne seg stopper ikke tørketrommelen før på slutten av tørkesyklusen, med mindre alle gjenstander fjernes raskt og spres utover slik at varmen blir borte.

• Fjern eventuell lo som sam-

ler seg rundt tørketrommelen.

• Fare for elektrisk støt! Ikke spyl med vann for å rengjøre produktet.

• Den siste delen av et tørkeprogram gjennomføres uten varme (nedkjølingsfase) for at gjenstandene skal bli liggende ved en temperatur som sikrer at de ikke blir ødelagt.

• Tørketrommelen må ikke brukes til artikler som er blitt renset med industrielle kjemikalier.

• Påse at det er god ventilasjon der produktet monteres for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blir blandet med luften i tørketrommelen.

MONTERING

• Dette produktet er tungt. Vær forsiktig når du flytter det.

• Når du pakker ut produktet, må du kontrollere at det ikke er skadet. Hvis du er i tvil, må du ikke bruke det, men kontakte servicesenteret.

• All emballasje må fjernes før produktet tas i bruk. Ellers kan det medføre alvorlig skade på produktet og inventar i nærheten. Se avsnittet om omhandler dette i bruksanvisningen.

• Alt elektrisk arbeid som kreves for å installere produktet, må utføres av en godkjent elektriker eller annen kvalifisert person.

• Produktets bakside må plasseres inn mot vegg.

• Hvis produktet installeres på et teppe eller tilsvarende må du justere føt-

tene. Luft må kunne sirkulere fritt under produktet.

• Etter at produktet er montert må du kontrollere at ingen ting ligger i klem, eller oppå strømkabelen.

• Dersom tørketrommelen skal plasseres oppå en vaskemaskin, er det obligatorisk å bruke stablesettet (ekstra tilbehør - se kapittel: "TILBEHØR").

BRUK

• Dette produktet skal kun brukes i private husholdninger. Det må ikke brukes til noen andre formål.

• Tørk bare tekstiler som er egnet for å bli tørket i tørketrommelen. Følg anvisningene på tekstilenes vaskeanvisning.

• Ikke tørk uvaskede tekstiler i tørketrommelen.

• Ikke fyll i mer enn anbefalt mengde. Følg maksimal ileggsmengde. Se kapittelet om omhandler dette i bruksanvisningen.

• Plagg som er dryppende våte, må ikke tørkes i tørketrommelen.

• Plagg som har vært i kontakt med flyktige parafinprodukter, må ikke tørkes i maskinen. Hvis slike væsker har vært brukt til flekkfjerning, må de fjernes fra plagget før de legges i produktet.

• Du må ikke bruke tørketrommelen dersom strømkabelen er defekt eller betjeningspanelet, topplaten eller sokkelen er så skadet at tørketrommelens innside er tilgjengelig.

• Tøymykner eller tilsvarende produkter må brukes som angitt av tøymyknerprodusenten.

• Brannfare! Ikke tørk skadede gjenstander som inneholder polstring eller fyll (puter, jakker, dyner, ol.). Polstringen eller fyllet kan lekke ut og føre til brann.

BARNESIKRING

• Maskinen må ikke brukes av barn eller uføre uten tilsyn.

• Barn forstår ikke alltid farene som er forbundet med elektriske produkter. Barn bør overvåkes for å sikre at de ikke leker med produktet.

ADVARSEL

• Fare for kvelning! Emballasjematerialet (f.eks. plastfolie, polystyren) kan være farlig for barn - Oppbevares utilgjengelig for barn.

• Oppbevar alle vaskemidler på et sikkert sted utenfor barns rekkevidde.

MILJØVERN

NORSK

• Pass på at barn eller kjæledyr ikke klatrer inn i trommelen.

AVHENDIG AV PRODUKTET

• Trekk støpselet ut av stikkontakten.

• Kutt av strømkabelen og kast den.

• Ødelegg dørlåsen. Dette forhindrer at barn eller kjæledyr kan stenge seg inne i produktet. Det er fare for kvelning.

EMBALLASJE

Resirkuler materialer som er merket med symbolet

riktige beholdere for å resirkulere det.

Symbolet emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av

. Legg emballasjen i

på produktet eller på

elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

PRODUKTBESKRIVELSE

1 2

Vannbeholder

Betjeningspanel

Trommellampe

Ileggsdør (kan hengsles om)

Hovedfilter

Glidebryter for å åpne døren til var-

meveksleren

Luftstrømspalter

Regulerbare føtter

Dør til varmeveksler

Filterdeksel til varmeveksler

Låsebryter

Typeskilt

TILBEHØR

NORSK

STABLESETT

Produktnavn: SKP11 Kan skaffes gjennom din autoriserte forhandler. Stablesettet skal kun brukes sammen med de vaskemaskiner som er ført opp på pakningsvedlegget. Se vedlagte pakningsvedlegg. Les nøye gjennom instruksjonene som følger med settet.

TØMMESETT

gulvnivået. Slangen kan ikke kveiles. Reduser slangens lengde hvis mulig. Les nøye gjennom instruksjonene som følger med settet.

SOKKEL MED SKUFF

Produktnavn: PDSTP10. Kan skaffes gjennom din autoriserte forhandler. (ikke i alle land) Å plassere produktet på et høyere nivå vil bidra til å gjøre inn- og utlasting lettere. Skuffen kan brukes til å lage klesvask f.eks. : håndklær, rengjøringsprodukter med mer. Les nøye gjennom instruksjonene som følger med tilbehøret.

Produktnavn: DK11. Tilgjengelig fra din autoriserte forhandler (kan festes til noen tørketromler) Monteringssett for tømming av kondensvann i en beholder, sluk, ol. Kondensvannet vil renne ut automatisk etter monteringen. Vannbeholderen må stå i produktet. Monteringsslange må minimum være i en høyde på 50 cm til maksimalt 1 m fra

TØRKESTATIV

Tilgjengelig fra din autoriserte forhandler (kan festes til noen tørketromler) På tørkestativet kan du trygt tørke i tørketrommelen:

• sportssko

•ull

•myke leker

• undertøy

Les nøye gjennom instruksjonene som følger med settet.

BETJENINGSPANEL

1 2

NORSK

356 4

Programvelger

Display

Trykknapp Start/Pause

Trykknapper for funksjoner

DISPLAY

Symbol Beskrivelse

, ,

, —

—

- - -

Programindikatorer

Trykknapp På/Av (Tænd/sluk)

med Auto Off-funksjon

ekstra tørrhetsnivå: minimum, moderat, maksimum

antikrøllsyklus: standard, intervall (30 min. - 120 min.)

sentrifugering av klesvask (800 — 1800 opm) standard

signal (akustisk signal) aktivert barnesikring aktivert tørkefunksjon på tid aktivert

tøm vannbeholderen indikator rengjør hovedfilteret indikator rengjør filtrene til varmeveksleren indikator

Symbol Beskrivelse

faseindikator for tørkesyklus faseindikator for nedkjølingssyklus faseindikator for antikrøllsyklus startidsforvalg aktivert

syklustid tid for programintervall (10 min. - 2 t.) tidsforvalg, intervall (30 min. - 20 t.)

FØR FØRSTE GANGS BRUK

Rengjør tørketrommelen med en fuktig klut eller start et kort program (f.eks. 30minutters tidsprogram) med fuktige klær.

OBS

Kompressoren og dets system i tørketrommelen er fylt med et spesielt mid-

del som er fritt for fluor-klor-hydrokarboner. Systemet må være tett. Skade på systemet kan føre til lekkasjer og skader på produktet. I starten av tørkesyklusen (3-5 min.) kan det hende at lydnivået øker litt. Det skyldes at kompressoren starter, og er normalt på kompressordrevne produkter som: kjøleskap og frysere.

PROGRAMMER

NORSK

Program-

mer

Tøy-

meng-

Ekstra tørt 9 kg

Skaptørt (Skabstørt)

9 kg

Stryketørt (Strygetørt)

9 kg

Ekstra Stille 9 kg

Jeans 9 kg

Sengeteppe (Tæpper)

Tidsstyrt Tørk (Tid)

3 kg

9 kg

Ekstra Kort blandet (Ekstra kvik,

3 kg

Blandet)

Ekstra tørt 3,5 kg

Skaptørt (Skabstørt)

3,5 kg

Egenskaper

Bomull (Bomuld)

For å tørke klær av bomull. Tørkenivå: ekstra tørt.

For å tørke klær av bomull. Tørkenivå: skaptørt.

For å tørke klær av bomull. Tørrhetsgrad: stryketørt.

For å tørke bomullsplagg på en skånsom måte med lavt støynivå.

Til å tørke fritidsklær, som f.eks. jeans, treningsgensere av forskjellige stofftykkelser (dvs. i nakken, ved mansjetter og sømmer).

For å tørke enkle- eller doble dyner og puter (med fjær, dun eller syntetisk fyll).

Til å tørke tøy med tid angitt av brukeren. Tiden må være relatert til mengden tøy. For å tørke en gjenstand eller små tøymengder anbefaler vi at du bruker kortere tid.

Til å tørke bomull og syntetiske tekstiler, brukes lavere temperatur.

Lettstelt (Syntetisk)

Til å tørke tykkere tekstiler eller flerlagstekstiler, f.eks. gensere, sengeklær, bordduker.

Tørke tynne tekstiler som ikke skal strykes, f.eks. lettstelte skjorter, bordduker, babytøy, sokker, undertøy med bøyler.

Tilgjengelige funksjo-

ner

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Antikrøll

(Anti-krøl

Fase) og Tørketid

(Tørretid)

alle unntatt

Tørrhet

Pluss (Tør

Plus) og

Sentr. Ved

(Centrif. )

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

Stoff-

merking

Program-

mer

Stryketørt (Strygetørt)

Strykelett (Strygelet)

meng-

3,5 kg

(eller 5

skjor-

Sportsklær (Foret vindjakker)

Sportsklær (Sportstøj)

Silke/Lingerie (Silke/ Lingeri)

Ull (Uld)

maks vekt av tørre klær

Tøy-

Egenskaper

Tørke tynne tekstiler som skal strykes etterpå, f.eks. strikkeplagg, skjorter.

For å tørke lettstelte stoffer som skjorter og bluser; for minimal stry-

1 kg

king. Resultatene kan varier mellom de ulike stofftypene og deres utforming. Legg tekstiler rett i tør-

ter)

ketrommelen. Etter syklusen må du umiddelbart ta ut tørre plagg og henge dem på en kleshenger.

For å tørke plagg til utendørs bruk, sportstøy, myke stoffer,

2 kg

vanntett og pustende jakker, uniformsjakker med uttakbar fleece eller innvendig for.

For å tørke sportstøy av tynne stof-

2 kg

fer, microfiber, polyester som ikke skal strykes.

For å tørke silke/lingerie (silke/lin-

1 kg

geri) med varmluft og skånsomme bevegelser.

Til å tørke ulltekstiler. Klærne blir myke og behagelige. Vi anbefaler å ta ut tøyet av tørketrommelen med en gang programmet er ferdig. Denne tørketrommelens syklus for tørking av ull er testet og godkjent av Woolmark Company. Syklusen egner seg til å tørke ulltekstiler

1 kg

som er merket "håndvask" forutsatt at klærne blir vasket med en håndvasksyklus som er egnet for Woolmark og at tørketrommelen brukes i henhold til produsentens anvisninger. (M1129). For å øke eller senke nivået av den restfuktigheten i klesvasken kan du bruke funksjonen Tørrhet Pluss (Tør Plus) .

Tilgjengelige funksjo-

ner

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Antikrøll

(Anti-krøl

Fase) og Tørketid

(Tørretid)

alle unntatt

Tørketid

(Tørretid)

alle unntatt

Antikrøll

(Anti-krøl

Fase) og Tørketid

(Tørretid)

Tørrhet

Pluss (Tør

Plus) , Signal

(Akustisk Signal) , Tørketid (Tørre-

, Start-

tid)

tidsforvalg

(Udskudt

Start)

Stoff-

merking

NORSK

Kun for testinstitutter: For å utføre en ytelsestest må du bruke standardprogrammet som er spesifisert i dokumentet EN 61121. Hvis det er nødvendig å endre på fuktighetsgraden i tøyet kan du justere programmet med funksjonen Tørrhet Pluss (Tør Plus) .

Bare med tørkestativet — se kapittelet TILBEHØR

Å BRUKE PRODUKTET

FORBEREDE KLESVASKEN

Bare tørk klesvask som er egnet for å bli tørket i tørketrommelen. Sørg for at klesvasken er egnet for å bli tørket i tørketrommelen. Undersøk stoffmerkingen på klærne.

Stoffmerking

Forberede klesvasken riktig:

• lukk glidelåser, knepp igjen putetrekk

• sørg for at lommer er tomme - fjern

• vreng plagg som består av doble lag

Bare tørking:

• bomull og lin med Bomull (Bomuld) -

• syntetiske og blandede tekstiler med

• separer tekstiler med sterke farger

• bomullsjersey og trikot bare med eg-

Egenskap

Kan tørkes i tørketrommel Kan tørkes i tørketrommel

ved standard temperatur Kan tørkes i tørketrommel

ved redusert temperatur Kan ikke tørkes i tørketrom-

mel

og knytt sammen løse snorer eller

belter (f.eks. forklær) - klesvasken kan

floke seg

metallgjenstander (binderser, sikker-

hetsnåler, ol.).

med innsiden ut (f.eks. anorakker

med bomullsfor, la foret vende ut).

programmer

Lettstelt (Syntetisk) -programmer

og tekstiler med lyse farger - farger

kan farge av

nede programmer - gjenstander kan

krympe

Ikke legg inn mer klesvask enn maksimalt volum som er 9kg.

LEGGE TØYET I TØRKETROMMELEN

Åpne døren til produktet

Legg tøyet løst inn.

Lukk produktets dør.

OBS

Ikke la tøyet komme i klem mellom produktets dør og gummipakningen.

SLÅ PRODUKTET PÅ

Trykk på På/Av (Tænd/sluk) -knappen for å aktivere eller deaktivere produktet. Noen indikatorer vil vise seg på displayet når produktet er på.

AUTO OFF-FUNKSJON

For å redusere energiforbruket deaktiverer funksjonen Auto Off produktet automatisk:

• hvis Start/Pause -knappen ikke blir trykket på innen 5 minutter.

• etter 5 minutter fra programmets slutt.

Trykk på Auto Off -knappen for å aktivere produktet.

VELGE ET PROGRAM

Bruk programvelgeren til å velge ønsket program. Ca. ferdigtid for programmet vil vises i displayet.

Tørketiden du vil se er relatert til 5 kg for bomull- og jeansprogrammer. For andre programmer er tørketiden relatert til anbefalte mengder. Tørketiden for bomull- og jeansprogrammer med en last som er større enn 5 kg vil ta lengre tid.

SPESIALFUNKSJONER

Sammen med programmet kan du velge en eller flere spesialfunksjoner. Trykk på den aktuelle knappen for å aktivere eller deaktivere en funksjon.

NORSK

minimum - standardvalget som er relatert til programmet. moderat — valget får klesvasken tørrere. maksimum — valget får klesvasken mye tørrere.

ANTIKRØLL (ANTI-KRØL FASE)

-FUNKSJONEN

Forlenger med 30, 60, 90 eller 120 minutter på standard antikrøllfase (30 minutter) på slutten av tørkesyklusen. Denne funksjonen forhindrer klesvasken fra å krølle seg. Klesvasken kan tas ut under antikrøllfasen.

SENTR. VED (CENTRIF. ) FUNKSJONEN

Denne funksjonen bidrar til å skape de beste forutsetningene for å tørke klesvasken. Hvis du kjenner sentrifugeringshastigheten når du vasket kan du bruke denne funksjonen. Høyere sentrifugeringshastighet fører til at klesvasken inneholder mindre vann.

SIGNAL (AKUSTISK SIGNAL) FUNKSJONEN

Når lydsignalfunksjonen er aktivert kan du høre et lydsignal ved:

• syklusens slutt

• antikrøllfasens start og slutt

• syklusen avbrytes

Lydsignalet er aktivert som standard. Du kan bruke denne funksjonen til å aktivere eller deaktivere lyden.

Når funksjonen er aktivert vil tilsvarende symbol vise seg på displayet.

TØRRHET PLUSS (TØR PLUS) FUNKSJONEN

Denne funksjonen får klesvasken tørrere. Det er 3 mulige valg:

TØRKETID (TØRRETID) FUNKSJONEN

Brukes kun med Tids -programmet. Lar brukeren angi et spesielt tidspunkt for tørkeprogrammet, fra minimum 10 min. til maksimalt 2 timer (i trinn på 10 min.).

STARTTIDSFORVALG (UDSKUDT START) FUNKSJONEN

Kan utsette starten av et tørkeprogram fra et minimum på 30 min. til maksimum 20 timer.

Velg tørkeprogram og funksjoner.

Trykk på Starttidsforvalg (Udskudt Start) -knappen gjentatte ganger til ønsket starttidsforvalg vises i di-

splayet, (f. eks. met skal starte etter 12 timer.)

For å aktivere Starttidsforvalg (Udskudt Start) -funksjonen må du trykke på Start/Pause -knappen. Tiden vil telle ned i displayet.

hvis program-

BARNESIKRINGSFUNKSJON

Barnesikringen kan brukes til å forhindre at barn leker med produktet. Barnesikringsfunksjonen låser alle trykknapper og programvelgeren (denne funksjonen låser ikke Auto/Off -knappen). For å aktivere barnesikringsfunksjonen må du trykke på Tørrhet Pluss (Tør Plus) og Antikrøll (Anti-krøl Fase) -

knappene samtidig til symbolet seg på displayet. For å deaktivere må du trykke på knappene over en gang til, til symbolet fjernes. Du kan aktivere barnesikringsfunksjonen:

• før du trykker på Start/Pause -knappen - produktet kan ikke starte

• etter at du har trykket på Start/Pause

-knappen -alle trykknappene og programvelgeren er deaktivert

viser

Trykk på knappen som vises på illustrasjonen for å aktivere programmet. LED ovenfor knappen lyser rødt.

ENDRE ET PROGRAM

For å endre et program må du trykke på

På/Av (Tænd/sluk)-knappen for å

deaktivere produktet. Trykk på Av (Tænd/sluk) for å aktivere produktet og så velge et nytt program.

På/

NÅR PROGRAMMET ER SLUTT

Når tørkesyklusen er fullført vil -symbolet blinke på displayet. Hvis Signal (Akustisk Signal) -funksjonen er aktivert, høres et pulserende lydsignal i ca. ett minutt. Ta ut klesvasken:

Trykk på Auto/Off -knappen i 2 sekunder for å deaktivere produktet.

Åpne døren til produktet.

Ta ut klesvasken.

Lukk produktets dør.

Etter hver tørkesyklus:

•rengjør filteret

• tøm vannbeholderen (se kapittelet STELL OG RENGJØ- RING.)

STARTE ET PROGRAM

GENERELLE RÅD OG TIPS

NORSK

MILJØTIPS

• Ikke bruk tøymykner for å vaske og så tørke. Klesvasken i tørketrommelen vil bli mykt automatisk.

• Kondensvannet kan brukes som destillert vann til f.eks. til dampstrykejern. Om nødvendig må du rengjøre kondensatoren før (f.eks. med et kaffefilter) du fjerner små mengder lo.

• Hold alltid luftstrømspaltene nederst på produktet frie.

• Bruk de ileggsmengdene som er spesifisert i kapittelet om programmer.

• Sørg for at produktet har god luftsirkulasjon når det er ferdig plassert.

• Rengjør hovedfilteret etter hver tørkesyklus.

• Rengjør varmevekslerens filter når aktuell indikator vises på betjeningspanelet.

• Sentrifuger tøyet godt før det tørkes.

TØYETS GJENNOMSNITTLIGE VEKT

morgenkåpe 1 200 g sengeteppe 700 g arbeidsskjorter

for menn herrepyjamas 500 g laken 500 g bordduk 250 g herreskjorter 200 g nattkjole 200 g putetrekk 200 g frottéhåndkle 200 g bluse 100 g dameundertøy 100 g herreunderbukser 100 g serviett 100 g glasshåndkle 100 g

600 g

VANNHARDHET OG LEDEEVNE

Vannhardheten kan variere mellom ulike steder. Vannhardheten påvirker vannets ledeevne og brukes av produktets sensor for ledeevne. Hvis du kjenner verdien på vannets ledeevne kan du justere sensoren til å tørke med bedre resultater.

For å endre ledeevne på sensoren:

Drei programvelgeren til tilgjengelig program.

Trykk og hold 2 knapper nede (se illustrasjonen). Hold nede til symbolene viser seg på displayet:

–

300-600 μS/cm

–

Trykk på knappene gjentatte ganger til du angir nødvendig nivå (se illustrasjonen).

For å memorere innstillingen må du trykke på de 2 knappene samtidig, som spesifisert i punkt 2.

lav ledeevne <300 μS/

middels ledeevne

høy ledeevne >600 μS/

VANNBEHOLDER FULL — INDIKASJON

Ved standard er indikasjonen alltid på. Den vises på slutten av syklusen eller når vannbeholderen er full. Når du bruker tilleggsutstyr til å tømme beholderen kan indikatoren være av.

For å aktivere eller deaktivere indikasjonen:

Drei programvelgeren til tilgjengelig program.

Trykk på 2 knapper samtidig (se illustrasjonen) og hold dem nede til du ser riktig innstilling:

–

indikasjonen

er av og

-indikatoren vil vise seg — indikasjonen

–

indikasjonen

er av permanent

er av og

-indikatoren vil vise seg — indikasjonen

er aktivert

STELL OG RENGJØRING

NORSK

RENGJØRING AV HOVEDFILTERET

På slutten av syklusen er den aktuelle indikatoren

på for å fortelle deg at hovedfilteret må rengjøres.

Rengjøring av hovedfilteret:

(rengjør hovedfilteret)

Åpne døren.

Trekk i filteret.

Filteret samler opp loen. Lo frigjøres når klær tørkes i tørketrommelen.

Åpne filteret.

Rengjør filteret med fuktig hånd.

Hvis det er nødvendig, kan du rengjøre filtrene med varmt vann og en børste.

Lukk filteret.

OBS

Du må aldri bruke tørketrommelen uten filtre eller hvis filtrene er defekte eller tilstoppet.

Rengjør hovedfilteret etter hver tørkesyklus. Tette filtre øker syklustiden og fører til høyere energiforbruk.

TØM VANNBEHOLDEREN

Tøm vannbeholderen etter hver tørkesyklus.

Fjern lo fra filteret. For å gjøre dette, kan du bruke en støvsuger.

Plasser filteret i filterholderen.

Hvis vannbeholderen er full avsluttes programmet automatisk og indikatoren

tøm vannbeholderen er på. Tøm vannbeholderen og trykk på startknappen for å fortsette programmet.

For å tømme vannbeholderen automatisk kan du montere tilbehør for tømming (se kapittel: TILBEHØR)

For å tømme ut vannet:

Tøm vannbeholderen.

Flytt vannbeholderen i horisontal

posisjon.

Fjern plastpluggen og tøm vannbe-

holderen i en vask eller beholder.

NORSK

ADVARSEL

Fare for forgiftning. Kondensvannet skal ikke drikkes eller benyttes til matlaging.

Kondensvannet kan brukes som destillert vann til f.eks. dampstrykejern. Men først bør kondensvannet filtreres (f.eks. gjennom et kaffefilter) for å fjerne eventuelle rester etter fin lo.

Sett i plastpluggen og sett vannbe-

holderen på plass.

RENGJØRE FILTRENE TIL VARMEVEKSLEREN

Hvis indikatoren rengjør varmevekslerens filtere er på må filtrene ren-

gjøres.

For å rengjøre filterene:

Åpne ileggsdøren.

Flytt utløserknappen på undersiden

av døråpningen og varmeveksle-

rens dør.

Drei blokkeringen for å åpne var-

mevekslerens deksel.

Senk varmevekslerens filterdeksel.

Løft hovedfilteret. Hold i varme-

vekslerens filter og trekk det ut fra

bunnen av beholderen.

Trykk på kroken for å åpne filteret.

NORSK

Rengjør filteret med fuktig hånd.

Hvis det er nødvendig, kan du ren-

gjøre filtrene med varmt vann og

en børste.

Lukk filteret.

Rengjør det lille filteret fra bunnen

Hvis nødvendig kan du fjerne lo fra

varmevekslerens beholder en gang

hver 6. måned. Du kan bruke en

støvsuger.

OBS

Ikke bruk tørketrommelen når varmevekslerens filter er tett av lo. Dette kan skade tørketrommelen. Dessuten gir det økt energiforbruk. Ikke bruk spisse gjenstander til å rengjøre varmevekslerens beholder. Ikke bruk tørketrommelen uten filtrene.

10.

Plasser det lille filteret og varmevekslerens filter tilbake på plass.

11.

Lukk varmevekslerens deksel.

12.

Lås blokkeringen til den klikker.

13.

Lukk varmevekslerens filterdeksel.

14.

Lukk varmevekslerens dør.

15.

Plasser hovedfilteret.

RENGJØRING AV TROMMELEN

ADVARSEL

Koble produktet fra strømmen for du rengjør det.

Bruk et standard, nøytral vaskemiddel for å rengjøre trommelens innside. Tørk av de rene overflatene med en myk klut.

OBS

Ikke bruk slipende rengjøringsmidler eller stålull ved rengjøring av trommelen.

RENGJØR BETJENINGSPANELET OG KABINETTET

Bruk et nøytralt rengjøringsmiddel for å rengjøre betjeningspanelet og kabinettet. Bruk en fuktig klut for å rengjøre. Tørk av de rene overflatene med en myk klut.

NORSK

OBS

Ikke bruk møbelrens eller rengjøringsmiddel som kan føre til at produktet ruster.

FEILSØKING

Feil

Tørketrommelen fungerer ikke.

Utilfredsstillende tørkeresultater.

Døren lar seg ikke lukke.

Err (feil) på displayet.

Det er ikke lys i trommelen

Uvanlig resttid på displayet.

Mulig årsak Løsning

Tørketrommelen er ikke koblet til strømnettet.

Sett inn støpselet. Kontroller sikringen i husets elektriske instal-

lasjon (sikringsskapet). Ileggsdøren er åpen. Lukk ileggsdøren. Auto/Off-knappen ble ikke tryk-

ket på. Start/Pause -knappen ble ikke

trykket på.

Trykk på Auto/Off -knappen.

Trykk på Start/Pause -knappen.

Produktet er i standby-modus. Trykk på Auto/Off -knappen. Feil programvalg.

Filteret er blokkert.

Tørrhet Pluss (Tør Plus) -funksjonen var i minimumsmodus.

Kondensatoren er tett av lo.

Velg et gjeldende program.

Rengjør filteret.

Endre Tørrhet Pluss (Tør Plus) -

funksjonen til moderat eller

maksimal modus.

Rengjør kondensatoren.

For mye last. Følg maksimal ileggsmengde.

Luftstrømgrillen er tett.

Trommelen er skitten inni.

For høy vannhardhet.

Rengjør luftstrømgrillen på bun-

nen av produktet.

Rengjør trommelens indere

overflate.

Still inn passende vannhard-

het

. Filteret er ikke låst i posisjon. Plasser filteret i korrekt posisjon. Klesvasken er i klem mellom dø-

ren og pakningen. Du har forsøkt å endre program-

met eller funksjonen etter at syklusen har startet.

Funksjonen du har valgt er ikke gjeldende for det valgte programmet.

Defekt trommellampe.

Ferdigtiden beregnes ut fra tøyets mengde og fuktighet.

Plasser tøyet riktig i tommelen.

Slå tørketrommelen av og på. Gjør et nytt valg.

Kontakt servicesenteret for å bytte pære.

Automatisk prosedyre — dette er ikke en feil på produktet.

NORSK

Feil

Programmet er ikke aktivt.

Vannbeholderen er full.

Mulig årsak Løsning

Tøm vannbeholderen3) , trykk på Start/Pause -knappen.

Velg et program med tidsinnstilling. Tiden må være relatert til mengden tøy. For å tørke en gjenstand eller små tøymengder anbefaler vi at du bruker kortere tider.

Tørkesyklusen er for kort.

For lite klesvask.

Velg et tidsprogram eller en

Klesvasken er for mye tørket.

høyere tørkegrad (f.eks. Ekstra tørt )

Filteret er blokkert. Rengjør filteret.

Tørkesyklusen er for

lang

Hvis det er en feilmelding på displayet (f.eks. E51): Slå tørketrommelen av og på. Velg et nytt program. Trykk på Start/Pause -knappen. Starter den ikke? - kontakt servicesenteret og oppgi feilkoden.

følg programbeskrivelsen — se kapittelet PROGRAMMER

se kapitlet STELL OG RENGJØRING

se avsnittet VANNHARDHET i kapittelet RÅD OG TIPS

Merk: Etter maksimalt 5 timer avsluttes tørkesyklusen automatisk (se avsnittet Tørkesyklusen er ferdig ).

TROMMELENS INNVENDIGE LAMPE

Dette produktet har et innvendig lys

For mye tøy. Følg maksimal ileggsmengde. Klesvasken er ikke sentrifugert

tilstrekkelig. Svært høy romtemperatur - det-

te er ikke en feil på produktet.

Sentrifuger klesvasken riktig.

Hvis mulig, senk romtemperaturen.

Kontakt servicesenteret når den innvendige lyspæren må skiftes. Trekk støpselet ut av stikkontak-

ten før pæren skiftes. som tennes når du åpner døren og slokkes når døren lukkes.

ADVARSEL

Ikke se direkte på lysstrålen fra lampen.

TEKNISKE DATA

høyde x bredde x dybde 850 x 600 x 600 mm (maksimal 640 mm) trommelvolum 118 l maksimal dybde med åpen dør 1090 mm maksimal bredde med åpen dør 950 mm justerbar høyde 850 mm (+ 15 mm - fotregulering) produktets vekt 56 kg maksimal ileggsmengde 9 kg spenning 230 V frekvens 50 Hz nødvendig sikring 4 A nominell effekt 800 W energieffektivitetsklasse A

energiforbruk kWt/syklus årlig energiforbruk 108,8 kWt bruksområde Husholdning tillatt omgivelsestemperatur + 5 °C til +35 °C

9 kg bomull, sentrifugert ved 1000 opm i henhold til EN 61121

2,15 kWt

MONTERING

PLASSERING AV PRODUKTET

• Tørketrommelen må monteres på et

rent sted der det ikke samler seg skitt.

• Luft må kunne sirkulere fritt rundt

produktet. Sørg for at luftspaltene under produktet ikke er blokkert .

• For å holde vibrasjon og støy på et

minimum når produktet er i bruk må det plasseres på et stabilt og flatt underlag.

• Når produktet settes på plass må det

kontrolleres at det står i vater. Gjør det ikke det, justeres føttene til det er i vater.

• Ikke fjern føttene. Ikke tett klaringen

mot gulvet med tykke tepper, lister eller liknende. Dette kan øke varmen som kan forstyrre produktets bruk.

• Temperaturen på den varme

• Når tørketrommelen er i bruk,

• Flytt produktet hvis nødven-

• Produktet må ikke bygges inn

UTPAKKING

OBS

Før bruk må all transportemballasje fjernes. For å fjerner isoporblokkeringer:

Åpne illegsdøren.

luften som oppstår i tørketrommelen kan øke til 60 °C. Produktet må ikke monteres på et gulv som ikke tåler høye temperaturer.

må romtemperaturen ikke være lavere enn +5 °C eller høyere enn +35 °C, ellers kan dette ha uønskede innvirkninger på produktets funksjon.

dig, det må flyttes vertikalt.

bak en låsbar dør, en skyvedør eller en dør med hengsler på motsatt side av produktet på en slik måte at tørketrommelen ikke kan brukes fritt.

NORSK

Trekk 2 plastikkstrømper med isoporblokkeringer ut fra trommelen.

Det er mulig å justere tørketrommelens høyde. For å gjøre det må du justere føttene (se bilde).

15mm

MONTERING UNDER EN ARBEIDSBENK

Produktet kan monteres frittstående eller under en arbeidsbenk. (Se bilde)

600 mm

> 850 mm

600 mm

ILEGGSDØR, KAN HENGSLES OM

Ileggsdøren kan hengsles om. Det kan hjelpe deg å fjerne klesvasken enkelt hvis produktet må monteres på en begrenset plass. (se separat pakningsvedlegg).

ELEKTRISK TILKOPLING

• Koble maskinen til en jordet stikkon-

takt i overensstemmelse med gjeldende bestemmelser for kabelføring.

• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset.

• Bruk alltid en korrekt montert, jordet stikkontakt.

• Ikke bruk doble stikkontakter eller skjøteledninger. Det er fare for brann.

• Dersom strømkabelen til dette produktet må skiftes, må dette gjøres av et autorisert serviceverksted.

• Pass på så du ikke klemmer eller på annen måte skader støpselet og kabelen bak produktet.

• Ikke trekk i strømkabelen når du kobler fra produktet. Trekk alltid i selve støpselet.

• Kontakten må være tørr.

NORSK

www.aeg.com/shop 136917580-A-282011

AEG-Electrolux T86590IH User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
