AEG-Electrolux T86589IH2 User Manual

LAVATHERM 86589IH2 DE Benutzerinformation 2
EN User manual 27
www.aeg.com
2
INHALT
1. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. ZUBEHÖR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. VOR DER ERSTEN INBETRIEBNAHME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. PROGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
8. TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
10. FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
11. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
12. MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
13. UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
FÜR PERFEKTE ERGEBNISSE
Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:
www.aeg.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:
www.aeg.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.aeg.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.
Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH 3
1.
SICHERHEITSHINWEISE
Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Montage und dem ersten Ge­brauch die vorliegende Gebrauchsan­weisung einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Be­dienung und den Sicherheitsvorschrif­ten vertraut sind. Heben Sie die Be­nutzerinformation gut auf und überge­ben Sie sie bei einem Weiterverkauf des Geräts dem neuen Besitzer, so­dass jeder während der gesamten Le­bensdauer des Geräts über Gebrauch und Sicherheit informiert ist.
- Vor Gebrauch des Geräts Ge-
brauchsanweisung lesen.
1.1 Allgemeine Sicherheitshinweise
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder am Gerät selbst vor­genommen werden.
• Personen (einschließlich Kinder), die aufgrund ihrer eingeschränkten physi­schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Auf­sicht oder Anweisung durch eine für ihre Sicherheit verantwortliche Person benutzen.
• Stellen Sie sicher, dass keine Kleinkin­der oder Haustiere in die Trommel klettern. Kontrollieren Sie daher vor dem Gebrauch die Trommel.
• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben, Steine usw. können das Gerät schwer beschädigen und gehö­ren nicht in die Maschine.
• Artikel wie Schaumgummi (Latex­schaumgummi), Duschhauben, im­prägnierte Textilien (wenn es kein ge­sondertes Trockenprogramm gibt), gummibeschichte Wäschestücke, Klei­der oder Kissen mit Schaumgummi-
polster dürfen in dem Gerät nicht ge­trocknet werden.
• Stellen Sie sicher, dass der Netzste­cker nach der Montage noch zugäng­lich ist.
• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Geräts immer den Netzstecker.
• Versuchen Sie unter keinen Umstän­den, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Perso­nen können zu Verletzungen und schweren Funktionsstörungen führen. Wenden Sie sich an Ihren lokalen Kun­dendienst. Bestehen Sie immer auf Original-Ersatzteile.
• Wäschestücke, die mit Speiseöl ver­schmutzt sind oder die mit Aceton, Benzin, Kerosin, Fleckentfernern, Ter­pentin, Wachsen und Wachsentfer­nern behandelt worden sind, müssen vor dem Trocknen im Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden.
Explosionsgefahr: Trocknen Sie nie­mals Wäschestücke, die mit entflamm­baren Stoffen (Benzin, Spiritus, Tro­ckenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da die­se Stoffe flüchtig sind, besteht Explo­sionsgefahr. Trocknen Sie nur mit Wasser gewaschene Wäschestücke.
Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder getränkt sind, stellen eine Brandge­fahr dar und gehören nicht in den Wä­schetrockner.
• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden
• Vergewissern Sie sich, dass keine Feu­erzeuge oder Streichhölzer in den Ta­schen von Wäschestücken geblieben sind, bevor Sie die Wäsche in die Trommel legen.
• Das Kondenswasser darf nicht getrun­ken oder für die Zubereitung von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.
www.aeg.com
4
• Setzen oder lehnen Sie sich nie auf die Tür. Das Gerät könnte kippen.
WARNUNG!
Brandgefahr! Damit Wäsche-
stücke sich nicht entzünden, darf der Wäschetrockner nicht vor Ende des Trocken­ganges ausgeschaltet wer­den, es sei denn, alle Wä­schestücke werden schnell herausgenommen und ausge­breitet, um die Wärme zu verteilen.
Flusenansammlungen um den
Wäschetrockner müssen ver­mieden werden.
Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.
• Der letzte Teil eines Trockenzyklus fin­det ohne Hitze statt (Abkühlzyklus), um sicherzustellen, dass die Wäsche eine Temperatur erreicht, bei der sie nicht beschädigt wird.
• Wäsche, die chemisch gereinigt wur­de, darf nicht im Trockner getrocknet werden.
• Der Raum, in dem der Trockner aufge­stellt wird, muss gut belüftet sein, da­mit keine Gase in den Raum zurück­strömen, die von offenem Feuer oder von anderen Geräten, die mit Brenn­stoffen arbeiten, stammen.
1.2 Montage
• Dieses Gerät ist schwer. Vorsicht beim Transport.
• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kun­dendienst.
• Entfernen Sie vor dem ersten Ge­brauch das gesamte Verpackungsma­terial. Bei Missachtung dieser Anwei­sung können gefährliche Schäden am Gerät und Sachschäden entstehen. Siehe den entsprechenden Abschnitt in der Gebrauchsanweisung.
• Alle Elektroarbeiten, die zur Installati­on dieses Geräts erforderlich sind, dürfen nur von einer Elektrofachkraft oder entsprechend qualifizierten Per­son ausgeführt werden.
• Die Geräterückseite muss gegen die Wand zeigen.
• Stellen Sie die Füße entsprechend ein, wenn das Gerät auf einem Teppich oder etwas Ähnlichem installiert wird. Unter dem Gerät muss Luft hindurch­strömen können.
• Überprüfen Sie nach der Installation, dass das Gerät nicht auf dem Netzka­bel steht oder das Netzkabel ein­klemmt.
• Wird der Trockner auf einer Wasch­maschine installiert, muss der Auftisch­Bausatz (Zubehör) verwendet werden. Siehe Kapitel: ZUBEHÖR.
1.3 Gebrauch
• Dieses Gerät ist ausschließlich zur Ver­wendung im Haushalt bestimmt. Es darf nicht für andere Zwecke verwen­det werden.
• Nur Textilien trocknen, die für Wä­schetrockner geeignet sind. Beachten Sie die Pflegekennzeichen auf den Textilien.
• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.
• Beladen Sie den Wäschetrockner nicht über die empfohlene Menge hinaus. Beachten Sie das maximale Fassungs­vermögen. Siehe das entsprechende Kapitel in der Gebrauchsanweisung.
• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.
• Textilien, die mit flüchtigen Erdöler­zeugnissen in Kontakt gekommen sind, dürfen nicht in dem Gerät ge­trocknet werden. Wenn flüchtige Rei­nigungsflüssigkeiten verwendet wur­den, müssen diese sorgfältig aus dem Kleidungsstück entfernt werden, bevor es in das Gerät gegeben wird.
• Benutzen Sie den Wäschetrockner nicht, wenn das Stromkabel, das Be­dienfeld, die Arbeitsplatte oder der Sockel beschädigt ist, sodass das Ge­räteinnere zugänglich ist.
• Weichspüler und ähnliche Produkte müssen den Herstellerangaben ent­sprechend benutzt werden.
• Brandgefahr! Beschädigte Wäschestü­cke mit Wattierungen oder Füllungen (Kopfkissen, Jacken, Bettdecken etc.) dürfen nicht getrocknet werden. Die
Wattierung oder Füllung könnte aus­treten und einen Brand verursachen.
1.4 Sicherheit für Kinder
• Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.
• Kinder erkennen häufig nicht die Ge­fahren, die von elektrischen Geräten ausgehen. Kinder müssen beaufsich­tigt werden, damit sie nicht am Gerät herumspielen können.
WARNUNG!
• Erstickungsgefahr! Verpackun­gen (z. B. Folien, Styropor) können eine Gefahr für Kinder darstellen - halten Sie solche Materialien von Kindern fern.
• Bewahren Sie alle Waschmittel außer­halb der Reichweite von Kindern auf.
2. GERÄTEBESCHREIBUNG
DEUTSCH 5
• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klet­tern.
1.5 Entsorgung des Geräts
• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entsorgen Sie die Türverriegelung, da­mit Kinder oder Haustiere nicht in dem Gerät eingeschlossen werden können. Andernfalls besteht Ersti­ckungsgefahr.
1.6 Verpackungsmaterialien
Recyceln Sie Materialien mit dem Sym­bol
. Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehäl­tern.
1 2
12
11
10
Behälter
1
Bedienfeld
2
3
4
5
6
7
8
9
Trommelbeleuchtung
3
Einfülltür (Türanschlag wechselbar)
4
www.aeg.com
6
Hauptfilter
5
Schiebetaste zum Öffnen der Wär-
6
metauschertür Luftschlitze
7
Schraubfüße
8
3. ZUBEHÖR
Tür des Wärmetauschers
9
Abdeckung des Wärmetauscherfil-
10
ters Verriegelungsknopf
11
Typenschild
12
3.1 Bausatz Wasch-Trocken­Säule
Produktbezeichnung: SKP11 Sie erhalten den Bausatz bei Ihrem Ver­tragshändler. Der Bausatz Wasch-Tro­cken-Säule kann nur mit den in der Bro­schüre aufgeführten Waschmaschinen verwendet werden. Siehe beiliegende Broschüre. Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.
3.2 Bausatz zur Ableitung des Kondenswassers
Produktbezeichnung: DK11. Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäsche­trockners angebracht werden). Installationsbausatz für die Ableitung des Kondenswassers in ein Waschbe­cken, einen Siphon, Gully usw. Nach der Montage wird der Behälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben. Der installierte Schlauch muss eine Höhe von mindestens 50 cm bis höchstens 1 m über dem Boden haben. Der Schlauch darf keine Schleife bilden. Wenn mög­lich, verringern Sie die Länge des Schlauchs. Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.
3.3 Sockel mit Schublade
Produktbezeichnung: PDSTP10. Sie erhalten den Bausatz bei Ihrem Ver­tragshändler. Damit wird das Gerät auf eine höhere Ebene gebracht und das Be- und Entla­den erleichtert. Die Schublade kann zur Aufbewahrung von Wäsche benutzt werden, z. B. für Handtücher, Reinigungsprodukte und anderes.
Lesen Sie aufmerksam die dem Zubehör beiliegende Anleitung.
3.4 Trockenkorb
4. BEDIENFELD
DEUTSCH 7
Erhältlich bei Ihrem lizenzierten Händler (kann bei einigen Modellen des Wäsche­trockners angebracht werden) Trockenkorb zum sicheren Trocknen im Wäschetrockner von:
• Turnschuhen
• Wolle
• Stofftieren
• Dessous Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.
1 2
Programmwahlschalter
1
Display
2
Taste Start/Pause
3
Funktionstasten
4
4.1 Display
356 4
Programmkontrolllampen
5
Taste Ein/Aus mit Auto Off-Funk-
6
tion
www.aeg.com
8
Symbol Beschreibung
, ,
,
- - -
-
-
Zusätzliche Trocknung: minimal, mittel, maximal
Dauer des Knitterschutzprogramms: Standarddauer, Einstellbereich (30 Min. - 120 Min.)
Voreingestellte Schleuderdrehzahl (800 — 1800 U/ Min.) Standard
Signalton eingeschaltet Kindersicherung eingeschaltet Zeitwahl eingeschaltet Anzeige Behälter leeren Anzeige Hauptfilter reinigen Anzeige Wärmetauscherfilter reinigen Anzeige Trockenphase Anzeige Kühlphase Anzeige Knitterschutzphase Zeitvorwahl eingeschaltet Programmdauer Einstellbereich für das Zeitprogramm (10 Min. - 2 Std.) Einstellbereich für die Zeitvorwahl (30 Min. - 20 Std.)
5. VOR DER ERSTEN INBETRIEBNAHME
Reinigen Sie die Trommel des Wäsche­trockners mit einem feuchten Tuch oder stellen Sie ein kurzes Programm ein (z. B. 30 Minuten Zeitprogramm), für das Sie das Gerät mit feuchten Tüchern bela­den.
VORSICHT!
Das Kompressorsystem des Wäsche­trockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwas-
serstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck und der Beschädi­gung des Geräts führen. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein etwas höherer Geräusch­pegel vorhanden sein. Dieser wird vom Kompressoranlauf erzeugt, was bei fol­genden, mit einem Kompressor ausge­statteten Geräten normal ist : Kühl- und Gefrierschränke.
6. PROGRAMME
DEUTSCH 9
Bela-
Programme
dung
)
Extratro­cken (Extra
8 kg
Droog) Schranktro-
cken (Kastd-
2)
roog)
8 kg
Bügeltro­cken (Strijkdroog)
2)
Extra Leise (Extra Stil)
8 kg
8 kg
Jeans 8 kg
Daunen (Dekbed)
3 kg
Zeitpro­gramm
8 kg
(Tijd)
Mix Extra Kurz (Mix
3 kg
Extra Kort)
1
Wäscheart
Baumwolle (Katoen)
Zum Trocknen von Kleidungsstü­cken aus Baumwolle. Trocken­grad: Extratrocken.
Zum Trocknen von Kleidungsstü­cken aus Baumwolle. Trocken­grad: Schranktrocken.
Zum Trocknen von Kleidungsstü­cken aus Baumwolle. Trocken­grad: Bügelwäsche.
Zum sanften Trocknen von Klei­dungsstücken aus Baumwolle bei minimaler Geräuschentwicklung. Das Programm kann nachts ver­wendet werden.
Zum Trocknen von Freizeitklei­dung wie Jeans, Sweatshirts mit unterschiedlicher Materialstärke (z. B. am Kragen, an den Man­schetten und Nähten).
Zum Trocknen von Bettdecken in Normal- oder Übergröße und Kopfkissen (mit Federn-, Daunen­oder synthetischer Füllung).
Zum Trocknen der Wäsche in ei­ner benutzerdefinierten Zeit. Die Zeitdauer ist entsprechend der Wäschemenge einzustellen. Zum Trocknen eines einzelnen Teils oder geringer Wäschemengen sollten kurze Zeiten ausgewählt werden.
Zum Trocknen von Textilien aus Baumwolle und Synthetikgewe­ben bei niedriger Temperatur.
Mischgewebe (Synthetica)
Verfügbare Funktionen
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Knitter-
schutz (Anti-
kreuk) und
Zeitwahl
(Droogtijd)
alle außer
Trocken
Plus (Dro-
gen Plus)
und U/Min.
(T/Min)
alle außer
Zeitwahl
(Droogtijd)
Pfle-
ge-
sym-
bol
www.aeg.com
10
Bela-
Programme
dung
)
Extratro­cken (Extra
3,5 kg
Droog)
Schranktro­cken (Kastd-
2)
roog)
3,5 kg
Bügeltro­cken
3,5 kg
(Strijkdroog)
1 kg Leichtbü­geln (Strijkv­rij)
(oder
5
Hem-
den)
Outdoor 2 kg
Mikrofaser (Microvezel)
Seide (Zij­de/Lingerie)
2 kg
1 kg
1
Wäscheart
Zum Trocknen von dicken oder mehrlagigen Textilien wie Pull­over, Bett- und Tischwäsche.
Zum Trocknen von dünnen Texti­lien, die nicht gebügelt werden müssen, z. B. bügelfreie Hemden, Tischwäsche, Babykleidung, So­cken, Damenunterwäsche mit Korsettstangen oder Drahteinla­gen.
Zum Trocknen von dünnen Texti­lien, die noch gebügelt werden müssen, z. B. Strickwaren, Hem­den.
Zum Trocknen von pflegeleichten Textilien (z. B. Hemden und Blu­sen); das Bügeln wird erheblich erleichtert. Die Ergebnisse kön­nen je nach Gewebeart und -ver­edelungen unterschiedlich ausfal­len. Legen Sie die Kleidung di­rekt in den Trockner. Nehmen Sie die Textilien nach dem Trocknen sofort aus dem Trockner und hängen Sie sie auf Kleiderbügel.
Zum Trocknen von Outdoorklei­dung, Sport- und Florgewebe, imprägnierten und atmungsakti­ven Jacken, Jacken mit heraus­nehmbarem Fleeceteil oder In­nenwattierung.
Zum Trocknen von dünner, bü­gelfreier Sportkleidung aus Poly­ester oder Mikrofaser.
Zum Trocknen von Seide und Da­menwäsche mit Warmluft und sanfter Bewegung.
Verfügbare Funktionen
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Knitter-
schutz (Anti-
kreuk) und
Zeitwahl
(Droogtijd)
alle außer
Zeitwahl
(Droogtijd)
alle außer
Knitter-
schutz (Anti-
kreuk) und
Zeitwahl
(Droogtijd)
Pfle-
ge-
sym-
bol
DEUTSCH 11
Programme
Bela-
dung
)
1
Wäscheart
Verfügbare Funktionen
Zum Trocknen von Textilien aus Wolle. Die Kleidungsstücke wer­den weich und anschmiegsam. Wir empfehlen, die Wäsche so­fort nach dem Programmende zu entnehmen. Das Standard-Wollprogramm
Trocken
Plus (Dro-
gen Plus) ,
Signal (Zoe-
mer) , Zeit-
wahl
(Droogtijd)
3)
, Zeitvor-
wahl (Start-
uitstel)
Wolle (Wol)
dieses Wäschetrockners wurde von der Woolmark Company ge­prüft und anerkannt. Dieses Pro­gramm eignet sich zum Trocknen von Kleidungsstücken aus Wolle,
1 kg
die mit dem Hinweis „Handwä­sche“ versehen sind, jedoch aus­schließlich dann, wenn diese zu­vor mit einem von Woolmark an­erkannten Handwäsche-Pro­gramm gewaschen wurden, und bei der Trocknung die Hersteller­anleitung befolgt wird. (M1129). Um den Restfeuchtegrad der Wä­sche zu erhöhen oder zu reduzie­ren, verwenden Sie die Funktion Trocken Plus (Drogen Plus) .
1)
Höchstgewicht der trockenen Wäsche
2)
Nur für Prüfinstitute: Verwenden Sie für die Leistungsprüfung die im Dokument EN 61121 angegebenen Standardprogramme. Ist der Restfeuchtegrad der Wäsche nicht zufriedenstellend, wählen Sie das Programm und die Funktion Trocken Plus (Drogen Plus) . Trocken Sie stets die maximale Beladungsmenge, reinigen Sie die Filter nach jedem dritten Trockengang.
3)
Nur mit Trockenkorb – siehe ZUBEHÖR
Pfle-
ge-
sym-
bol
7. GEBRAUCH DES GERÄTS
7.1 Vorbereiten der Wäsche
Nur Textilien trocknen, die für Wäschetrockner geeignet sind. Vergewissern Sie sich, dass die Wäsche für Wäschetrockner ge­eignet ist. Achten Sie auf das Pflegesymbol an den Kleidungs­stücken.
Pfle­ge­sym­bol
Eigenschaften
Kann im Wäschetrockner getrocknet werden
Kann im Trockner mit Stan­dardtemperatur getrocknet werden
www.aeg.com
12
Pfle-
Eigenschaften ge­sym­bol
Kann im Trockner mit redu-
zierter Temperatur getrock-
net werden
Kann nicht im Wäschetrock-
ner getrocknet werden
Bereiten Sie die Wäsche vor:
• Reißverschlüsse schließen, Bettbezüge zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden, damit die Wäsche sich nicht verhed­dert
• darauf achten, dass die Taschen leer sind und Metallgegenstände (Heft­klammern, Sicherheitsnadeln usw.) entfernen
• Wäschestücke mit zwei Stoffschichten nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen liegen)
Trocknen Sie nur:
• Baumwolle und Leinen mit Baumwolle (Katoen) -Programmen
• Mischgewebe mit Mischgewebe (Syn­thetica) -Programmen
• Textilien mit dunklen Farben getrennt von Textilien mit hellen Farben - Texti­lien könnten sonst abfärben
• Trikotwäsche und Strickwaren nur mit den entsprechenden Programmen ­die Wäschestücke könnten sonst ein­laufen
Trocknen Sie nicht mehr Wäsche als das maximale Fassungsver­mögen von 8kg.
7.2 Einfüllen der Wäsche
1.
Ziehen Sie die Gerätetür auf.
2.
Legen Sie die Wäsche locker ein.
3.
Schließen Sie die Gerätetür.
VORSICHT!
Die Wäsche nicht zwischen Gerä­tetür und Gummidichtung ein­klemmen.
7.3 Einschalten des Geräts
Schalten Sie das Gerät mit der Ein/Aus
-Taste ein oder aus. Wenn das Gerät eingeschaltet ist, erscheinen auf dem Display einige Anzeigen.
7.4 Auto Off-Funktion
Um den Energieverbrauch zu senken, wird das Gerät in folgenden Fällen über die Auto Off-Funktion automatisch aus­geschaltet:
• Wenn die Start/Pause -Taste nicht in-
nerhalb von 5 Min. betätigt wird.
• 5 Minuten nach Programmende. Drücken Sie die Auto Off-Taste, um das Gerät einzuschalten.
7.5 Einstellen eines Programms
Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Die mögliche Programmdauer erscheint im Display.
Die angegebene Trockenzeit be­zieht sich auf eine Beladung mit 5 kg für Baumwoll- und Jeans­programme. Für andere Pro­gramme bezieht sich die Tro­ckenzeit auf die empfohlene Be­ladungsmenge. Die Trockenzeit für Baumwoll- und Jeanspro­gramme ist länger, wenn die Be­ladung 5 kg übersteigt.
DEUTSCH 13
7.6 Sonderfunktionen
Zusammen mit dem Programm können Sie eine oder mehrere Sonderfunktionen einstellen. Drücken Sie die entsprechende Taste, um die Funktion ein- oder auszuschal­ten.
Ist die Funktion eingeschaltet, erscheint das entsprechende Symbol im Display.
7.7 Funktion Trocken Plus (Drogen Plus)
Mit dieser Funktion wird die Wäsche stärker getrocknet. Es stehen 3 Optio­nen zur Verfügung: minimal - Die zum Programm gehörende Standardauswahl. mittel – Auswahl für eine stärker getrock­nete Wäsche. maximal — Auswahl für eine viel stärker getrocknete Wäsche.
7.8 Funktion Knitterschutz (Anti-kreuk)
Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenpro­gramms auf 30, 60, 90 oder 120 Minuten. Diese Funktion schützt die Textilien vor Knitterfalten. Während der Knitterschutz­phase kann Wäsche entnommen wer­den.
7.9 Funktion U/Min. (T/Min)
Mit dieser Funktion können Sie den für Ihre Wäsche am besten geeigneten Tro­ckengrad einstellen. Sie können die Funktion benutzen, wenn Sie die Schleu­derdrehzahl aus dem vorangegangenen Waschprogramm kennen. Durch eine höhere Schleuderdrehzahl wird der Wä­sche mehr Feuchtigkeit entzogen.
7.10 Funktion Signal (Zoemer)
Wenn die Funktion Signal aktiviert ist, er­tönt das Signal:
• am Programmende
• zu Beginn und Ende der Knitterschutz-
phase
• bei einer Unterbrechung des Pro-
gramms Das Signal ist standardmäßig aktiviert. Mit dieser Funktion können Sie den Ton ein- oder ausschalten.
7.11 Funktion Zeitwahl (Droogtijd)
Nur zusammen mit dem Zeitprogramm (Tijd) . Damit kann die Dauer des Tro­ckenprogramms von min. 10 Min. bis max. 2 Stunden (in Schritten von 10 Min.) eingestellt werden.
7.12 Funktion Zeitvorwahl (Startuitstel)
Zur Verzögerung des Programm­starts um mindestens 30 Minuten bis höchstens 20 Stunden.
1.
Wählen Sie ein Trockenprogramm und Funktionen.
2.
Drücken Sie die Taste Zeitvorwahl (Startuitstel) wiederholt, bis die ge­wünschte Startzeitverzögerung im
Display angezeigt wird (z. B. wenn das Programm nach einer Ver­zögerung von 12 Stunden gestartet werden soll.)
3.
Drücken Sie die Taste Start/Pause , um die Funktion Zeitvorwahl (Start­uitstel) zu aktivieren. Auf dem Dis­play wird angezeigt, wie viel Zeit noch bis zum Programmstart ver­bleibt.
,
7.13 Funktion Kindersicherung
Die Kindersicherung kann eingeschaltet werden, um zu verhindern, dass Kinder mit dem Gerät spielen. Wenn die Kin­dersicherung eingeschaltet ist, sind alle Tasten sowie der Programmwahlschalter gesperrt (diese Funktion sperrt nicht die Auto/Off-Taste). Zum Einschalten der Kindersicherung drücken Sie die Tasten
www.aeg.com
14
Trocken Plus (Drogen Plus) und Knitter­schutz (Anti-kreuk) gleichzeitig, bis das
Symbol Ausschalten drücken Sie die obigen Tas­ten erneut, bis das Symbol im Display er­lischt. Die Kindersicherung kann eingeschaltet werden:
• Bevor Sie die Taste Start/Pause drü­cken - das Gerät kann nicht starten
• Nachdem Sie die Taste Start/Pause gedrückt haben - alle Tasten und der Programmwahlschalter sind ausge­schaltet
im Display erscheint. Zum
7.14 Starten eines Programms
Zum Einschalten des Programms drü­cken Sie die entsprechende Taste (siehe Abbildung). Die LED über der Taste leuchtet rot.
auszuschalten. Drücken Sie die Taste Ein/Aus, um das Gerät einzuschalten, und stellen Sie dann das Programm ein.
7.16 Am Programmende
Nach Abschluss des Trockenprogramms blinkt das Symbol
Funktion Signal (Zoemer) eingeschaltet, ertönt etwa eine Minute lang eine akusti­sche Signalfolge. So entnehmen Sie die Wäsche:
1.
Halten Sie die Auto/Off-Taste 2 Se­kunden lang gedrückt, um das Gerät auszuschalten.
2.
Öffnen Sie die Tür des Geräts.
3.
Entnehmen Sie die Wäsche.
4.
Schließen Sie die Gerätetür.
Nach jedem Trockenprogramm:
• Filter reinigen
• Behälter leeren (Siehe Kapitel REINIGUNG UND PFLE- GE.)
im Display. Ist die
7.15 Ändern eines Programms
Zum Ändern eines Programms drücken Sie die Taste
Ein/Aus, um das Gerät
8. TIPPS UND HINWEISE
8.1 Umwelttipps
• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.
• Das Kondenswasser kann als destillier­tes Wasser verwendet werden, z. B. zum Bügeln mit einem Dampfbügelei­sen. Reinigen Sie das Kondensat zuvor (z. B. mit einem Kaffeefilter), um even­tuelle Rückstände oder Flusen zu ent­fernen.
• Halten Sie die Lüftungsschlitze unten am Gerät stets frei.
• Halten Sie sich an die in der Pro­grammtabelle aufgeführten Füllmen­gen.
• Achten Sie darauf, dass am Installati­onsort des Geräts eine gute Luftzirku­lation herrscht.
• Reinigen Sie den Hauptfilter nach je­dem Trockenprogramm.
• Reinigen Sie die Wärmetauscherfilter, wenn die entsprechende Kontrolllam­pe auf dem Bedienfeld leuchtet.
• Schleudern Sie die Wäsche vor dem Trocknen gut.
8.2 Wasserhärte und Leitfähigkeit
Die Wasserhärte kann sich von Ort zu Ort unterscheiden. Die Wasserhärte wirkt sich auf die Leitfähigkeit und die Funktionsweise des Leitfähigkeitssensors aus. Wenn Sie den Wert der Leitfähigkeit des Wassers kennen, können Sie den Sensor für bessere Trockenergebnisse einstellen.
So ändern Sie die Einstellung des Leitfä­higkeitssensors:
1.
Drehen Sie den Programmwahl­schalter auf ein verfügbares Pro­gramm.
2.
Drücken Sie die 2 Tasten gleichzeitig (siehe Abbildung). Halten Sie die Tasten gedrückt, bis eines dieser Symbole im Display erscheint:
DEUTSCH 15
4.
Zum Speichern der Einstellung drü­cken Sie die unter Punkt 2 angege­benen 2 Tasten gleichzeitig.
8.3 Anzeige „Behälter voll“
Die Anzeige ist standardmäßig ein­geschaltet. Sie leuchtet am Ende des Programms oder wenn der Wasserbehäl­ter voll ist. Wenn Sie ein externes Ab­pumpsystem für den Behälter benutzen, kann die Anzeige ausgeschaltet werden.
Ein- oder Ausschalten der Anzeige:
1.
Drehen Sie den Programmwahl­schalter auf ein verfügbares Pro­gramm.
2.
Drücken Sie die 2 Tasten gleichzeitig (siehe Abbildung), bis die gewünsch­te Einstellung erscheint:
3.
Drücken Sie die Taste wiederholt, bis der erforderliche Grad einge­stellt ist (siehe Abbildung).
geringe Leitfähigkeit <
300 μS/cm
mittlere Leitfähigkeit
300-600 μS/cm
hohe Leitfähigkeit > 600
μS/cm
die Anzeige Anzeige Kontrolllampe
ausgeschaltet
die Anzeige und die Anzeige — die Anzeige
tet
ist aus und die
erscheint — die
ist dauerhaft
ist eingeschaltet
erscheint
ist eingeschal-
www.aeg.com
16
9. REINIGUNG UND PFLEGE
9.1 Reinigen des Filters
Am Ende eines jeden Programms leuch­tet die Anzeige
darauf hinzuweisen, dass der Filter gerei­nigt werden muss.
So reinigen Sie den Filter:
(Filter reinigen), um
Der Filter hält Flusen zurück. Die Flusen lösen sich während des Trockengangs von der Wäsche.
1.
Öffnen Sie die Tür.
2.
Ziehen Sie den Filter heraus.
3.
Öffnen Sie den Filter.
4.
Reinigen Sie den Filter mit der feuchten Hand.
DEUTSCH 17
5.
Reinigen Sie den Filter bei Bedarf mit einer Bürste und warmem Was­ser.
Schließen Sie den Filter.
VORSICHT!
Benutzen Sie den Trockner nie ohne oder mit einem beschädig­ten oder verstopften Filter.
Reinigen Sie den Filter nach je­dem Trockenprogramm. Ein ver­stopfter Filter verlängert den Tro­ckengang und erhöht den Ener­gieverbrauch.
9.2 Leeren des Kondensatbehälters
Der Kondensatbehälter muss nach je­dem Trockengang entleert werden.
So leeren Sie den Kondensatbehälter:
6.
Entfernen Sie die Flusen vom Filter­sockel. Hierfür können Sie einen Staubsauger benutzen.
7.
Setzen Sie den Filter in den Filterso­ckel.
Ist der Kondensatbehälter voll, bricht das Programm automatisch ab und die
Anzeige leuchtet. Zur Fortsetzung des Pro­gramms leeren Sie den Kondensatbehäl­ter und drücken Sie die Starttaste.
1.
Ziehen Sie den Kondensatbehälter heraus und halten Sie ihn waage­recht.
Kondensatbehälter leeren
Sie können auch ein Zubehörteil installieren, damit sich der Kon­densatbehälter automatisch leert (siehe Kapitel: ZUBEHÖR).
2.
Ziehen Sie die Kunststoffverbindung heraus und entleeren Sie den Kon­densatbehälter in ein Waschbecken.
3.
Schieben Sie die Kunststoffverbin­dung ein und setzen Sie den Behäl­ter ein.
www.aeg.com
18
WARNUNG!
Vergiftungsgefahr! Das Kondens­wasser darf nicht getrunken oder für die Zubereitung von Speisen verwendet werden.
Das Kondenswasser kann als des­tilliertes Wasser, z. B. zum Bügeln mit einem Dampfbügeleisen, ver­wendet werden. Filtern Sie je­doch zuvor das Kondenswasser (z. B. mit einem Kaffeefilter), um eventuelle Rückstände oder Flu­sen zurückzuhalten.
So reinigen Sie die Filter:
9.3 Reinigen der
Wärmetauscherfilter
Wenn die Anzeige Wärmetau­scherfilter reinigen leuchtet, müssen die
Filter gereinigt werden. Das Reinigungsintervall der Filter hängt vom Wäschetyp und der -menge ab. Trocken Sie stets die maximale Bela­dungsmenge, reinigen Sie die Filter nach jedem dritten Trockengang.
1.
Öffnen Sie die Einfülltür.
2.
Schieben Sie den Entriegelungs­knopf am unteren Rand der Einfülltür zur Seite und öffnen Sie die Wärme­tauschertür.
3.
Drehen Sie die Verriegelung, um die Wärmetauscherabdeckung zu öff­nen.
4.
Klappen Sie die Abdeckung des Wärmetauscherfilters nach unten.
DEUTSCH 19
5.

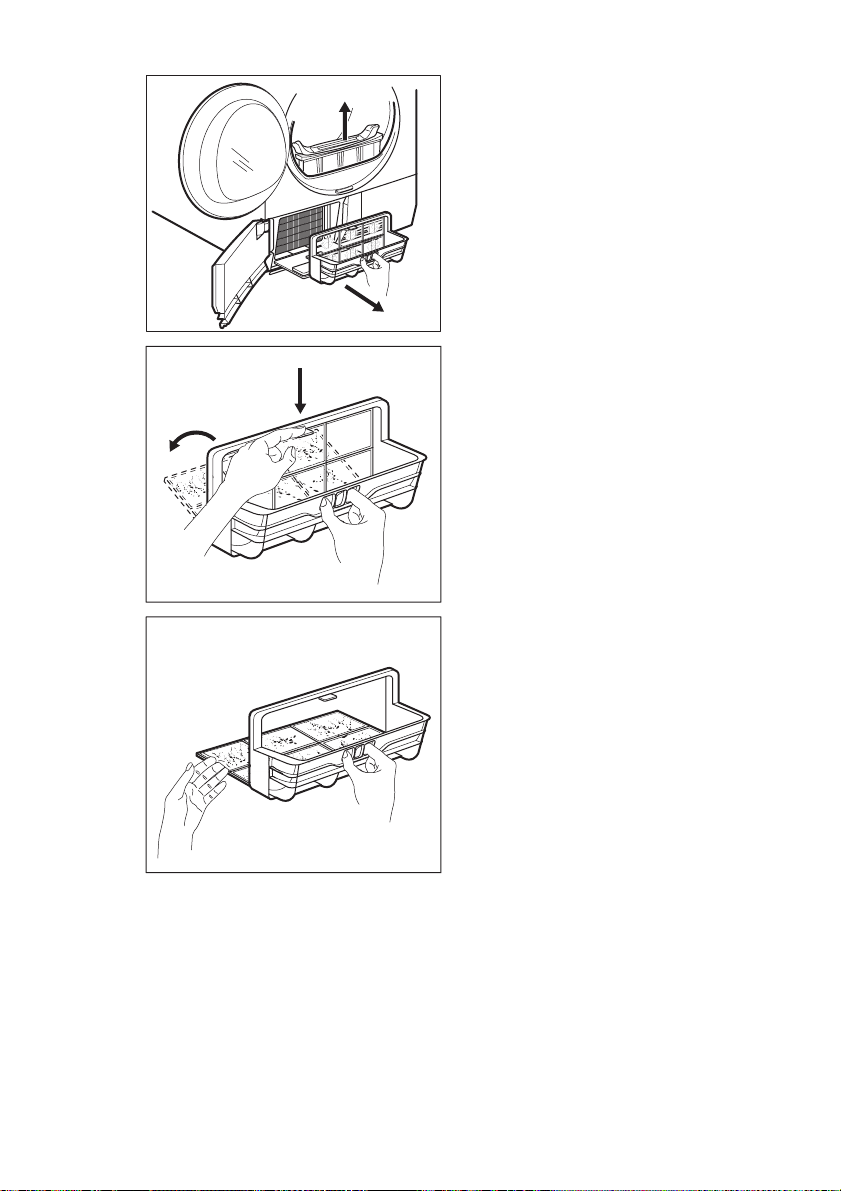

Ziehen Sie den Hauptfilter nach oben. Halten Sie den Wärmetau­scherfilter fest und ziehen Sie ihn aus dem unteren Fach heraus.
6.
Drücken Sie auf den Haken, um den Filter zu öffnen.
7.
Reinigen Sie den Filter mit der feuchten Hand. Reinigen Sie den Fil­ter bei Bedarf mit einer Bürste und warmem Wasser.
Schließen Sie den Filter.
www.aeg.com
20
8.
Reinigen Sie den kleinen Filter im Sockel.
9.
Entfernen Sie, je nach Bedarf, alle 6 Monate die Flusen aus dem Wärme­tauscherfach. Hierfür können Sie ei­nen Staubsauger benutzen.
10.
Setzen Sie den kleinen Filter und den Wärmetauscherfilter wieder ein.
11.
Schließen Sie die Wärmetauscher­abdeckung.
12.
Verriegeln Sie die Abdeckung, bis sie einrastet.
13.
Schließen Sie die Abdeckung des Wärmetauscherfilters.
14.
Schließen Sie die Wärmetauscher­tür.
15.
Setzen Sie den Hauptfilter wieder ein.
VORSICHT!
Benutzen Sie den Wäschetrock­ner nie mit einem von Flusen zu­gesetzten Wärmetauscherfilter. Dies könnte zur Beschädigung des Wäschetrockners führen. Au­ßerdem erhöht sich auch der Energieverbrauch. Verwenden Sie für die Reinigung des Wärmetauscherfachs keine scharfen Gegenstände. Benutzen Sie den Trockner nie ohne Filter.
9.4 Reinigen der Trommel
WARNUNG!
Ziehen Sie vor der Reinigung des Geräts den Netzstecker.
Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung der Trommelinnenflächen und Wäscheab-
10. FEHLERSUCHE
10.1 Fehlersuche
DEUTSCH 21
weiser. Trocknen Sie die gereinigten Flä­chen mit einem weichen Tuch.
VORSICHT!
Verwenden Sie keine Scheuer­mittel oder Metallschwämmchen zum Reinigen der Trommel.
9.5 Bedienfeld und Gehäuse
reinigen
Verwenden Sie einen handelsüblichen neutralen Reiniger zur Reinigung des Be­dienfelds und Gehäuses. Verwenden Sie zur Reinigung ein feuch­tes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch.
VORSICHT!
Verwenden Sie keine Möbelreini­ger oder Reinigungsmittel, die eine Korrosion des Geräts verur­sachen können.
Problem
1)
Das Gerät funktioniert nicht.
Nicht zufrie­denstellen­de Trocken­ergebnisse.
Mögliche Ursache Abhilfe
Der Wäschetrockner ist nicht an die Stromversorgung ange­schlossen.
Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausin-
stallation. Die Einfülltür ist offen. Schließen Sie die Tür. Die Auto/Off-Taste wurde nicht
gedrückt. Die Start/Pause -Taste wurde
nicht gedrückt. Das Gerät befindet sich im
Standby-Modus. Es wurde ein falsches Pro-
gramm eingestellt.
Der Filter ist verstopft.
Die Funktion Trocken Plus war auf minimal gestellt.
Drücken Sie die Auto/Off-Tas-
te.
Drücken Sie die Taste Start/
Pause .
Drücken Sie die Auto/Off-Tas-
te.
Wählen Sie ein geeignetes Pro-
gramm.
2)
Reinigen Sie den Filter.
Stellen Sie die Funktion Tro-
cken Plus auf mittel oder maxi-
mal.
3)
www.aeg.com
22
Problem
1)
Die Einfüll­tür schließt nicht.
Err (Fehler) auf dem Display.
Keine Trom­melbeleuch­tung.
Ungewöhn­licher Zeit­ablauf im Display.
Das Pro­gramm ist ausgeschal­tet.
Der Tro­ckengang ist zu kurz.
Mögliche Ursache Abhilfe
Der Wärmetauscher ist ver­stopft.
Die Beladung des Geräts ist zu hoch.
Das Lüftungsgitter ist verstopft.
Die Innenflächen der Trommel sind verschmutzt.
Die Wasserhärte ist zu hoch.
Der Filter ist nicht eingerastet.
Zwischen der Tür und der Dich­tung ist Wäsche eingeklemmt.
Sie haben nach dem Pro­grammstart versucht, das Pro­gramm oder die Funktion zu ändern.
Die Funktion, die Sie einschal­ten möchten, lässt sich nicht mit dem ausgewählten Pro­gramm kombinieren.
Reinigen Sie den Wärmetau-
scher.
Beachten Sie das maximale
Fassungsvermögen.
Reinigen Sie das Lüftungsgitter
am Boden des Geräts.
Reinigen Sie die Innenflächen
der Trommel.
Stellen Sie die entsprechende
Wasserhärte ein.
Setzen Sie den Filter korrekt
ein.
Laden Sie die Wäsche richtig in
die Trommel.
Schalten Sie den Wäschetrock-
ner aus und wieder ein. Wählen
Sie ein neues Programm.
Schalten Sie den Wäschetrock-
ner aus und wieder ein. Wählen
Sie ein neues Programm.
Kontaktieren Sie den Kunden­Defekte Trommelbeleuchtung.
dienst und lassen Sie die Trom-
melbeleuchtung austauschen. Die voraussichtliche Pro-
grammdauer wird errechnet unter Berücksichtigung der Menge und Feuchtigkeit der
Dieser Vorgang erfolgt auto-
matisch, es handelt sich nicht
um eine Gerätestörung. Wäsche.
Der Wasserbehälter ist voll.
Leeren Sie den Behälter3), drü-
cken Sie die Taste Start/Pause .
Wählen Sie ein Zeitprogramm.
Die Zeitdauer ist entsprechend Es befindet sich nicht genü-
gend Wäsche in der Trommel.
der Wäschemenge einzustel-
len. Zum Trocknen eines einzel-
nen Teils oder geringer Wä-
schemengen sollten kurze Zei-
ten ausgewählt werden.
Wählen Sie ein Zeitprogramm Die Wäsche ist zu trocken.
oder eine höhere Trocknungs-
stufe (z. B. Extratrocken ).
3)
4)
.
DEUTSCH 23
Problem
1)
Mögliche Ursache Abhilfe
Der Filter ist verstopft. Reinigen Sie den Filter. Die Beladung des Geräts ist zu
Der Tro­ckengang
ist zu lang.
hoch. Die Wäsche wird nicht genug
geschleudert.
5)
Die Raumtemperatur ist zu hoch, es handelt sich nicht um eine Gerätestörung.
1)
Das Display zeigt eine Fehlermeldung an (z. B. E51): Schalten Sie den Wäschetrockner aus und wieder ein. Wählen Sie ein neues Programm. Drücken Sie die Taste Start/Pause . Funktioniert das Gerät nicht? - Wenden Sie sich an den Kundendienst unter Angabe des Fehlercodes.
2)
Lesen Sie die Programmbeschreibung - siehe Kapitel PROGRAMME
3)
Siehe Kapitel REINIGUNG UND PFLEGE.
4)
Siehe Abschnitt WASSERHÄRTE im Kapitel TIPPS UND HINWEISE.
5)
Anmerkung: Nach spätestens 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Abschnitt Ende des Trockengangs).
10.2
Trommelinnenbeleuchtung
Die Innenbeleuchtung des Geräts wird automatisch beim Öffnen der Tür einge­schaltet und beim Schließen der Tür aus­geschaltet.
WARNUNG!
Vermeiden Sie es, direkt in den Lichtstrahl der Lampe zu schau­en.
Beachten Sie das maximale Fassungsvermögen.
Schleudern Sie die Wäsche richtig.
Falls möglich, senken Sie die Raumtemperatur.
Für den Austausch der Innenbe­leuchtung wenden Sie sich bitte an den Kundendienst. Ziehen Sie vor dem Austausch der Innenbeleuchtung den Netz­stecker aus der Netzsteckdose.
11. TECHNISCHE DATEN
Höhe x Breite x Tiefe 850 x 600 x 600 mm (maximal 640 mm) Trommelvolumen 118 Liter maximale Tiefe bei geöffneter Einfüll-
tür maximale Breite bei geöffneter Einfüll-
tür Höhenverstellbarkeit 850 mm (+ 15 mm - Fußeinstellung) Gewicht des Geräts 56 kg Max. Fassungsvermögen 8 kg Elektrische Spannung 230 V
1090 mm
950 mm
www.aeg.com
24
Frequenz 50 Hz Erforderliche Sicherung 4 A Gesamte Leistungsaufnahme 900 W Energie-Effizienzklasse A Energieverbrauch kWh/Trockengang
1)
Jährlicher Energieverbrauch Verwendungsart Haushalt Zulässige Umgebungstemperatur + 5 °C bis + 35 °C
1)
8 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121
2)
Summe des ungefähren Energieverbrauchs zum Trocknen von: 150 kg Koch-/Buntwäsche mit dem Programm Schranktrocken + 280 kg mit dem Programm Bügeltrocken + 150 kg pflegeleichte Wäsche mit dem Programm Schranktrocken. Dieses ist der ungefähre Verbrauch für einen Vierpersonenhaushalt, in dem der Wäschetrockner richtig eingesetzt wird.
12. MONTAGE
1,92 kWh
2)
108,3 kWh
12.1 Aufstellen der Maschine
• Der Wäschetrockner muss an einem sauberen, staubfreien Ort installiert werden.
• Die Luft muss frei um das Gerät herum strömen können. Achten Sie darauf, dass die Lüftungsschlitze unten am Gerät nicht blockiert werden.
• Damit Vibrationen und Geräusche auf ein Minimum reduziert werden, muss das Gerät auf einer stabilen und ebe­nen Fläche stehen.
• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasser­waage, wenn es an seinen Platz ge­stellt wird. Richten Sie es gegebenen­falls mit den Schraubfüßen waage­recht aus.
• Entfernen Sie die Füße nicht. Auf kei­nen Fall den Bodenabstand durch Florteppiche, Holzleisten oder ähnli­che Materialien verringern. Dadurch kann sich die Temperatur erhöhen und den Gerätebetrieb beeinträchtigen.
• Die Temperatur der Heißluft im Wäschetrockner kann bis auf 60 °C ansteigen. Das Gerät darf nicht auf dem Boden in­stalliert werden, der keinen ho­hen Temperaturen standhält.
• Während des Betriebs des Trockners muss die Raumtem­peratur im Bereich zwischen +5° C und +35° C liegen. An­dere Temperaturen können unerwünschte Auswirkungen auf die Geräteleistung haben.
• Falls das Gerät bewegt werden muss, muss es in senkrechtem Zustand bewegt werden.
• Das Gerät darf nicht hinter ei­ner verschließbaren Tür, einer Schiebetür oder einer Tür, de­ren Scharnier sich an der ge­genüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn da­durch die vollständige Öffnung des Trockners nicht mehr mög­lich ist.
12.2 Auspacken
VORSICHT!
DEUTSCH 25
600 mm
Entfernen Sie vor dem Gebrauch das ge­samte Verpackungsmaterial. Entfernen der Styroporteile:
1.
Öffnen Sie die Einfülltür.
2.
Ziehen Sie den Kunststoffschlauch mit den Styroporteilen aus der Trommel heraus.
Die Höhe des Wäschetrockners ist ver­stellbar. Justieren Sie dazu die Füße (sie­he Abbildung).
15mm
12.3 Montage als Einbaugerät
Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Ni­sche mit den entsprechenden Abmes­sungen montiert werden (siehe Abbil­dung).
> 850 mm
600 mm
12.4 Türanschlag der Einfülltür wechseln
Die Einfülltür kann vom Benutzer an der gegenüberliegenden Seite angebracht werden. So kann die Wäsche in einigen Fällen einfacher eingelegt und entnom­men werden. (Siehe separates Blatt.)
12.5 Elektrischer Anschluss
• Der Anschluss darf nur über eine vor­schriftsmäßig installierte und geerdete Steckdose erfolgen.
• Stellen Sie sicher, dass die elektri­schen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entspre­chen.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontakts­teckdose an.
• Verwenden Sie keine Mehrfachsteck­dosen oder Verlängerungskabel. Es besteht Brandgefahr.
• Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen.
• Achten Sie darauf, den Netzstecker und das Netzkabel hinter dem Gerät nicht zu quetschen oder zu beschädi­gen.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer di­rekt am Netzstecker.
• Der Stecker muss trocken sein.
www.aeg.com
26
13. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und
. Entsorgen Sie die
elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
nicht
ENGLISH 27
CONTENTS
1. SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
2. PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3. ACCESSORIES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4. CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
5. BEFORE FIRST USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
6. PROGRAMMES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
7. USING THE APPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
8. HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
9. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
10. TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
11. TECHNICAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
12. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
13. ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
FOR PERFECT RESULTS
Thank you for choosing this AEG product. We have created it to give you impeccable performance for many years, with innovative technologies that help make life simpler – features you might not find on ordinary appliances. Please spend a few minutes reading to get the very best from it.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.aeg.com
Register your product for better service:
www.aeg.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.aeg.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts. When contacting Service, ensure that you have the following data available. The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information General information and tips Environmental information
Subject to change without notice.
www.aeg.com
28
1.
SAFETY INFORMATION
In the interest of your safety and to ensure the correct use, before instal­ling and first using the appliance, read this user manual carefully, including its hints and warnings. To avoid unneces­sary mistakes and accidents, it is im­portant to ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these instructions and make sure that they remain with the appliance if it is moved or sold, so that everyone using it through its life will be proper­ly informed on appliance use and safe­ty.
- Read the instruction manual be-
fore the appliance use.
1.1 General safety
• It is dangerous to alter the specifica­tions or attempt to modify this prod­uct in any way.
• This appliance is not intended for use by persons (including children) with re­duced physical and sensory conditions or lack of experience and knowledge, unless they have been given supervi­sion or instruction concerning use of the appliance by a person responsible for their safety.
• Make sure that small children and pets do not climb inside the drum. To avoid this, please check into the drum before using.
• Any objects such as coins, safety pins, nails, screws, stones or any other hard, sharp material can cause extensive damage and must not be placed into the machine.
• Items such as foam rubber (latex foam), shower caps, waterproof tex­tiles (if there is no special drying pro­gramme), rubber backed articles and clothes or pillows fitted with foam rub­ber pads must not be dried in the tumble dryer.
• Make sure that there is access to the mains plug after the installation.
• Always unplug the appliance after use, cleaning and maintenance.
• Under no circumstances should you attempt to repair the machine your­self. Repairs carried out by inexper­ienced persons may cause injury or se­rious malfunctioning. Contact your lo­cal Service Centre. Always insist on genuine spare parts.
• Items that have been soiled with sub­stances such as cooking oil acetone, petrol, kerosene, spot removers, tur­pentine, waxes and wax removers should be washed in hot water with an extra amount of detergent before be­ing dried in the tumble dryer.
Danger of explosion: Never tumble dry items that have been in contact with inflammable solvents (petrol, me­thylated spirits, dry cleaning fluid and the like). As these substances are vola­tile, they could cause an explosion. Only tumble dry items washed with water.
Risk of fire: items that have been spotted or soaked with vegetable or cooking oil constitute a fire hazard and should not be placed in the tum­ble dryer.
• If you have washed your laundry with stain remover you must execute an ex­tra rinse cycle before loading your tumble dryer.
• Please make sure that no gas lighters or matches have accidentally been left in pockets of garments incase they are loaded into appliance
• The condensed water is not applicable to drink or to prepare food. It can cause health problems to people and pets.
• Do not seat or lean on the load door. The appliance can tilt.
WARNING!
Risk of fire! To prevent from
the risk of self combustion do not stop a tumble dryer before the end of the drying cycle unless all items are quickly removed and spread out so that the heat is dissi­pated.
Lint must not be allowed to
accumulate around the tum­ble dryer.
Risk of electric shock! Do not spray down the appliance with jets of water.
• The final part of a tumble dryer cycle occurs without heat ( cool down cycle ) to ensure that the items are left at a temperature that ensures that items will not be damaged.
• The tumble dryer is not to be used if industrial chemicals have been used for cleaning.
• Ensure you have good ventilation in the installation room to avoid the back flow of gases into the room from ap­pliances burning other fuels, including open fires.
1.2 Installation
• This appliance is heavy. Be careful when you move the appliance.
• When unpacking the appliance, check that it is not damaged. If in doubt, do not use it and contact the Service Centre.
• All packaging must be removed be­fore use. Dangerous damage can oc­cur to the product and to property if this is not adhered to. See relevant section in the user manual.
• Each electrical work necessary to in­stall this appliance must be done by a qualified electrician or competent per­son.
• The rear surface of the appliance must be put against the wall
• If the appliance is installed on the car­pet or equivalent, adjust the feet. Air must flow freely below the appliance.
• After the appliance installation, check that it is not squeeze or stay on the electrical supply cable.
ENGLISH 29
• If the tumble dryer is put on top of a washing machine, it is mandatory to use the stacking kit (optional accesso­ry - see chapter: "ACCESSORIES").
1.3 Use
• This appliance is for domestic use on­ly. It must not be used for other func­tions .
• Only dry fabrics which are applicable to dry in the tumble dryer. Follow the instructions on each piece of clothing label.
• Do not dry not washed items in the tumble dryer.
• Do not put more load than recom­mended. Obey the maximum load vol­ume. See the related chapter in the user manual.
• Clothes which are dripping wet must not be put in the tumble dryer.
• Garments which have been in contact with volatile petroleum products should not be machine dried. If vola­tile cleaning fluids are used, care should be taken to ensure that the flu­id is removed from the garment be­fore placing in the appliance.
• Do not use the tumble dryer if the power supply cable, the control panel, the working surface or the base are damaged so that the inside of the tumble dryer is accessible.
• Fabric softener or equivalent products must be used as specified by the fab­ric softener manufacturer.
• Risk of fire! Do not dry the damaged items which contain padding or fillings (pillows, jackets, duvets, etc.). The padding or fillings can get out and cause the fire.
1.4 Child safety
• This machine is not intended for use by young children or infirm persons without supervision.
• Children often do not recognise the hazards associated with electrical ap­pliances. Children should be super­vised to ensure that they do not play with the appliance.
www.aeg.com
30
WARNING!
• Danger of suffocation! The packaging components (e.g. plastic film, polystyrene) can be dangerous to children ­Keep them out of children’s reach.
• Keep all detergents in a safe place out of children’s reach.
• Make sure that children or pets do not climb inside the drum.
1.5 Discard the appliance
• Disconnect the mains plug from the mains socket.
2. PRODUCT DESCRIPTION
• Cut off the mains cable and discard it.
• Discard the door catch. This prevents children or pets to be closed in the appliance. There is a risk of suffoca­tion.
1.6 Packaging materials
Recycle the materials with the symbol . Put the packaging in applicable con­tainers to recycle it.
1 2
12
11
10
9
Water container
1
Control panel
2
Drum light
3
Load door (reversible)
4
Primary filter
5
Sliding button to open the heat ex-
6
changer door Airflow slots
7
Adjustable feet
8
Heat exchanger door
9
Heat exchanger filters cover
10
3
4
5
6
7
8
Lock knob
11
3. ACCESSORIES
Rating plate
12
ENGLISH 31
3.1 Stacking kit
Product name: SKP11 Available from your authorized dealer. Stacking kit can be used only with the washing machines specified in the leaf­let. See leaflet attached. Read carefully the instructions supplied with the kit.
3.2 Draining kit
Installed hose must be on the height from minimum of 50 cm to maximum of 1 m from floor level. The hose cannot be in loop. If possible decrease the length of the hose. Read carefully the instructions supplied with the kit.
3.3 Pedestal with the drawer
Product name: PDSTP10. Available from your authorized dealer. To put the appliance higher at the level which helps to easy load and remove the laundry . The drawer can be use for laundry stor­age e.g. : towels, cleaning products and more. Read carefully the instructions supplied with the accessory.
Product name: DK11. Available from your authorized dealer (can be attached to some types of the tumble dryers) Installation kit for through draining of the condensed water into a basin, si­phon, gully, etc. After installation the wa­ter container is drained automatically. The water container must stay in the ap­pliance.
3.4 Drying rack
www.aeg.com
32
Available from your authorized dealer (can be attached to some types of the tumble dryers) Drying rack accessory let to dry safely in the tumble dryer:
•sport shoes
4. CONTROL PANEL
1 2
• wool
• soft toys
• lingerie
Read carefully the instructions supplied with the kit.
356 4
The programme dial
1
The display
2
The Start/Pause push button
3
The function push buttons
4
4.1 Display
Symbol Description
, ,
,
- - -
The programme indicators
5
The On/Off push button with the
6
Auto Off function
extra dryness level: minimum, moderate, maximum
anti-crease time: default, interval (30 min. - 120 min.)
initial laundry centrifugation (800 — 1800 rpm) default
buzzer activated
Symbol Description
-
-
5. BEFORE FIRST USE
ENGLISH 33
child lock activated time drying function activated
drain the water container indicator clean the primary filter indicator clean the heat exchanger filters indicator
drying cycle phase indicator cooling cycle phase indicator crease guard cycle phase indicator delay start activated cycle time time programme interval (10 min. - 2h.) delay start interval (30 min. - 20h.)
Clean the tumble dryer drum with a moist cloth or set a short programme (e.g. 30 minutes time programme) with the load of moist cloths.
CAUTION!
The compressor and its system in the tumble dryer is filled with the special agent which is free from fluoro-chloro-
6. PROGRAMMES
Pro-
grammes
Extra Dry (Extra Droog)
Cupboard Dry (Kast-
droog)
Load
8 kg
8 kg
2)
1)
Properties
Cottons (Katoen)
To dry cotton pieces of clothing. Drying level: extra dry.
To dry cotton pieces of clothing. Drying level: cupboard dry.
hydrocarbons. This system must stay tight. The damage of the system can cause the leakage and damage of the appliance. At the beginning of drying cycle (3-5 min.) there could be a slightly higher sound level. It is because of start of the compressor that is normal for compres­sor powered appliances such: refrigera­tors, freezers .
Available functions
all except
Fabric
mark
Time Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
www.aeg.com
34
Pro-
grammes
Load
1)
Iron Dry (Strijk-
2)
droog)
Extra Silent (Extra Stil)
8 kg
8 kg
Jeans 8 kg
Duvets (Dekbed)
3 kg
Time (Tijd) 8 kg
Extra Quick Mixed (Mix
3 kg
Extra Kort)
Extra Dry (Extra
3,5 kg
Droog)
Cupboard Dry (Kast-
droog)
3,5 kg
2)
Iron Dry (Strijk-
3,5 kg
droog)
Properties
To dry cotton pieces of clothing. Drying level: applicable to iron.
To gently dry cotton pieces of clothing with the noise decreased to the minimum. The programme can be used at night.
To dry leisure clothing such as jeans, sweat-shirts of different material thicknesses (e.g. at the neck, cuffs and seams).
To dry single or double duvet and pillows (with feather, down or syn­thetic fillings).
To dry laundry with the time set by the user. The time value must be related to the load. To dry one item or small quantities of the laundry we recommend to use short times.
To dry cotton and synthetic fab­rics, uses low temperature.
Synthetics (Synthetica)
To dry thick or multi-layered fab­rics, e. g. pullovers, bedding, ta­ble linen.
To dry thin fabrics which are not ironed, e.g. easy care shirts, table linen, baby clothes, socks, lingerie with bones or wires.
To dry thin fabrics which are also to be ironed, e.g. knitwear, shirts.
Available functions
all except
Time Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
all except
Anticrease
(Anti-kreuk)
and Time
Drying
(Droogtijd)
all except
Dry Plus (Drogen
Plus) and
Spun at
RPM (T/Min)
all except
Time Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
Fabric
mark
ENGLISH 35
Pro-
grammes
Easy Iron (Strijkvrij)
Load
1)
1 kg (or 5
shirts)
Outdoor 2 kg
Microfiber (Microvezel)
2 kg
Silk/Linge­rie (Zijde/
1 kg
Lingerie)
Wool (Wol)
1)
maximal weight of dry clothes
2)
For test institutes only:
1 kg
Properties
To dry easy care fabrics such shirts and blouses; for minimum ironing effort. The results can be different for to the different types of fabric and its finish. Put fabrics in the tumble dryer straight. After the cycle, immediately remove dried fabrics and put on a cloths hanger.
To dry outdoor pieces of clothing, technical, sports, pile fabrics, wa­terproof and breathable jackets, shell jacket teamed with a remov­able fleece or inner insulation.
To dry sportswear, thin and light fabrics, microfiber, polyester, which are not ironed.
To dry silk/lingerie with warm air and gentle movement.
To dry the cloths made of wool . The cloths become soft and cosy. We recommend to remove the cloths immediately after the pro­gramme end. The wool drying cycle of this tum­ble drying machine has been tes­ted and approved by The Wool­mark Company. The cycle is suita­ble to dry wool garments which are labelled "hand wash" provi­ded that the garments are wash­ed in a Woolmark endorsed hand washing cycle and tumble dried according to the instructions is­sued by the manufacturer. (M1129). To increase or to decrease the level of the remaining moisture of the laundry you can use the func­tion Dry Plus (Drogen Plus) .
Available functions
all except
Time Drying
(Droogtijd)
all except
Anticrease
(Anti-kreuk)
and Time
Drying
(Droogtijd)
all except
Time Drying
(Droogtijd)
all except
Anticrease
(Anti-kreuk)
and Time
Drying
(Droogtijd)
Dry Plus (Drogen
Plus) , Buz-
zer (Zoem-
er) , Time
Drying
(Droogtijd)
3)
, Delay
Start (Star-
tuitstel)
Fabric
mark
www.aeg.com
36
To make a performance test use the standard programmes which are specified in the EN 61121 document. If is necessary to correct the remaining moisture level of the laundry, adjust the programme with the Dry Plus (Drogen Plus) function .
You must clean the heat exchanger filters after each 3 cycles.
3)
Only with the drying rack — see chapter ACCESSORIES
7. USING THE APPLIANCE
7.1 Preparing the laundry
Dry only the laundry applicable to dry in the tumble dryer. Make sure if the laundry is applicable to dry in the tumble dryer. Do the check of the fabric mark on the clothes.
Fabric mark
Correctly prepare the laundry:
• close zips, button up duvet covers and
• make sure the pockets are empty - re-
• turn items with 2 fabric layers inside
Dry only:
• cotton and linen with Cottons (Katoen)
• synthetic and mixtures with Synthetic
• separately the strong coloured textiles
Property
Applicable to dry in the tumble dryer
Applicable to dry in the tumble dryer at standard temperature
Applicable to dry in the tumble dryer at decreased temperature
Not applicable to dry in the tumble dryer
attach loose ties or ribbons (e.g. rib­bons of aprons) - laundry can tangle
move metal items (paper clips, safety pins, etc.).
out (e.g. cotton lined anoraks, the cot­ton fabric layer must be external).
programmes
(Synthetica) programmes
and the light coloured textiles - col­ours can bleed
• cotton jersey and knitwear only with the applicable programmes - items can shrink
Do not put more laundry than the maximum load which is 8kg.
7.2 Loading the laundry
1.
Pull the appliance door
2.
Load loosely the laundry.
3.
Close the appliance door.
CAUTION!
Do not lock the laundry in be­tween the appliance door and rubber seal.
7.3 Switching on the appliance
Push the On/Off button to activate or to deactivate the appliance. When the appliance is on, some indications come in to the view on the display.
7.4 Auto Off function
To decrease the energy consumption, the Auto Off function deactivates auto­matically the appliance:
• if the Start/Pause button was not pushed in the time of 5 minutes.
• after 5 minutes from the programme end.
Push the Auto Off button to activate the appliance.
ENGLISH 37
7.5 Setting a programme
Use the programme dial to set the pro­gramme. The possible time to complete the programme come into view on the display.
The drying time you see is rela­ted to the load of 5 kg for cotton and jeans programmes. For the other programmes the drying time is related to the recommen­ded loads. The drying time of the cotton and jeans programmes with the load more than 5 kg is longer.
7.6 Special functions
Together with the programme you can set 1 or more special functions. To activate or deactivate the function push the applicable push button.
7.7 The Dry Plus (Drogen Plus)
function
This function helps to get the laundry more dried. There are 3 possible selec­tions: minimum - the default selection which is related to the programme. moderate — the selection to get the more dried laundry. maximum — the selection to get the much more dried laundry.
7.8 The Anticrease (Anti-
kreuk) function
Extends of 30, 60, 90 or 120 minutes the standard anticrease phase (30 minutes) at the end of the drying cycle. This func­tion prevents the laundry from creases. The laundry can be removed during the anticrease phase.
7.9 The Spun at RPM (T/Min)
function
This function helps to set the best condi­tion to dry the laundry. If you know the initial spin speed when you washed you can use this function. Higher spin speed causes that the laundry contains less wa­ter.
7.10 The Buzzer (Zoemer)
function
When the buzzer function is activated you can hear the buzzer at the:
• cycle end
• anti-crease phase start and end
• cycle interruption
The buzzer function is by default always on. You can use this function to activate or deactivate the sound.
When the function is activated the appli­cable symbol comes into the view on the display.
7.11 The Time Drying
(Droogtijd) function
Operates only with the Time (Tijd) pro­gramme. Lets the user to set special time of drying programme from mini­mum 10 min. to maximum of 2 hours (in 10 min. steps).
www.aeg.com
38
7.12 The Delay Start
(Startuitstel) function
Let to delay the start of a drying programme from minimum of 30 minutes to maximum of 20 hours.
1.
Set the drying programme and func­tions.
2.
Push the Delay Start (Startuitstel) button again and again until the necessary time of the delay come in-
to the view on the display (e.g. if the programme has to start after 12 hours.)
3.
To activate the Delay Start (Startuit­stel) function, push the Start/Pause button. The time to start decreases on the display.
7.13 Child lock function
The child lock can be set to prevent the children to play with the appliance. The child lock function locks all push buttons and the programme dial (this function does not lock Auto/Off button). To acti­vate the child lock function push the Dry Plus (Drogen Plus) and Anticrease (Anti­kreuk) buttons at the same time until the
symbol play. To deactivate push again the above buttons until the symbol go out of view. You can activate the child lock function:
• before you push the Start/Pause but-
• after you push the Start/Pause button
come into view on the dis-
ton - the appliance cannot start
- all the push buttons and the pro­gramme dial are deactivated
To activate the programme push the button as on the illustration. The LED above the button illuminates in red col­our.
7.15 Change a programme
To change a programme, push the On/Off button to deactivate appliance.
Push the ance and then set the programme again.
On/Off to activate the appli-
7.16 At the end of programme
When the drying cycle is completed, the
symbol flashes on the display. If the Buzzer (Zoemer) function is on, an acous­tic signal sounds intermittently for one minute. To remove the laundry:
1.
Push the Auto/Off button for 2 sec­onds to deactivate the appliance.
2.
Open the appliance door.
3.
Remove the laundry.
4.
Close the appliance door.
After each drying cycle:
• clean the filter
• drain the water container (See chapter CARE AND CLEANING.)
7.14 Starting a programme
8. HINTS AND TIPS
ENGLISH 39
8.1 Ecological hints
• Do not use fabric softener to wash and then dry. In the tumble dryer laundry becomes soft automatically.
• Use the condensate as distilled water, e.g. for steam ironing. If it is necessary clean the condensate before (e.g. with a coffee filter) to remove possible small pieces of fluff.
• Always keep the airflow slots on the bottom of the appliance clear.
• Use the load volumes which are speci­fied in the programmes chapter.
• Make sure that is good airflow in the appliance installation position.
• Clean the primary filter after each dry­ing cycle.
• Clean the heat exchanger filters when the applicable indicator comes into the view on the control panel.
• Spin good the laundry before drying.
8.2 Water hardness and
conductivity
Water hardness can be different for dif­ferent locations. Water hardness has an effect on the water conductivity and the operation of the conductivity sensor in the appliance. If you know the value of the water conductivity you can adjust the sensor to dry with the better results.
To change the sensor conductivity:
1.
Turn the programme dial to availa­ble programme.
2.
Push at the same time 2 buttons (see the illustration). Hold down until one of the symbols come into view on the display:
3.
Push the button again and again un­til you set necessary level (see the il­lustration).
4.
To memorise the setting push at the same time 2 buttons as are specified in the point 2.
moderate conductivity
300-600 μS/cm
high conductivity >600
μS/cm
8.3 Water container full — indication
By default the indication is always on. It comes into the view at the end of the cycle or when the water container is full. When you use an external equipment to drain the container, the indication can be off.
To activate or deactivate the indication:
1.
Turn the programme dial to availa­ble programme.
2.
Push at the same time 2 buttons (see the illustration) and hold down until you see the correct setting:
the indication dicator view — the indication
manently off
low conductivity <300 μS/
cm
the indication dicator view — the indication
ted
is off and the in-
comes into the
is per-
is on and the in-
comes into the
is activa-
www.aeg.com
40
9. CARE AND CLEANING
9.1 Cleaning the primary filter
At the end of each cycle the indicator (clean the primary filter) is on to tell you that the primary filter must be cleaned.
To clean the primary filter:
The filter collects the fluff. The fluff occurs while the cloths are dried in the tumble dryer.
1.
Open the door.
2.
Pull the filter.
3.
Open the filter.
4.
Use a moist hand to clean the filter.
5.
If necessary clean the filter with warm water using a brush.
Close the filter.
ENGLISH 41
CAUTION!
Do not operate the tumble dryer without the primary filter or with damaged or blocked filter.
Clean the primary filter after each drying cycle. Clogged filter in­creases the cycle time and cau­ses higher energy consumption.
9.2 Draining the condensed
water container
Drain the condensed water container af­ter each drying cycle.
To drain the condensed water container:
6.
Remove fluff from the filter socket. For this a vacuum cleaner can be used.
7.
Put the filter inside the filter socket.
If the condensed water container is full, the programme breaks off automatically
and the indicator densed water container is on. To contin­ue the programme, drain the condensed water container and press the start but­ton.
To drain the condensed water container automatically you can install draining accessory (see chapter: ACCESSORIES)
1.
Pull the condensed water container and keep it in horizontal position.
drain the con-
WARNING!
Risk of poisoning. The con­densed water is not applicable to drink or to prepare food.
2.
Move the plastic connection out and drain the condensed water container into a sink or equivalent receptacle.
3.
Move plastic connection in and in­stall water container.
www.aeg.com
42
The condensed water can be used as distilled water, e.g. for steam ironing. If necessary filter the condensed water (e.g. with a coffee filter) to remove possible residue and small pieces of fluff.
9.3 Cleaning the heat
exchanger filters
If the indicator clean the heat ex­changer filters is on, the filters must be
cleaned.
To clean the filters:
The frequency to clean the filters is rela­ted to the laundry type and its quantity. If you dry with the maximum load, clean the filters after each 3 cycles.
1.
Open the loading door.
2.
Move the release button on the bot­tom of the door opening and open the heat exchanger door.
3.
Turn the blockage to unlock the heat exchanger cover.
4.
Lower the heat exchanger filters cov­er.
ENGLISH 43
5.
Lift the primary filter. Hold the heat exchanger filter and pull it out from the bottom compartment.
6.
Push the hook to open the filter.
7.
Use a moist hand to clean the filter. If necessary clean the filter with warm water using a brush.
Close the filter.
www.aeg.com
44
8.
Clean the small filter from the base
9.
If necessary, one time for each 6 months, remove the fluff from the heat exchanger compartment. You can use a vacuum cleaner.
CAUTION!
Do not operate the tumble dryer when the heat exchanger filters are blocked with fluff. This could cause the damage to the tumble dryer. This also increases energy consumption. Do not use sharp objects to clean the heat exchanger com­partment. Do not operate the tumble dryer without the filters.
10.
Put the small filter and heat ex­changer filter back.
11.
Close the heat exchanger cover.
12.
Lock the blockage until it snaps.
13.
Close the heat exchanger filters cover.
14.
Close the heat exchanger door.
15.
Put the primary filter.
9.4 Cleaning the drum
WARNING!
Disconnect the appliance before you clean it.
Use a standard neutral soap detergent to clean the inner surface of the drum and drum ribs. Dry the cleaned surfaces with a soft cloth.
CAUTION!
Do not use abrasive materials or steel wool to clean the drum.
9.5 Cleaning the control panel
and housing
Use a standard neutral soap detergent to clean the control panel and housing. Use a moist cloth to clean. Dry the cleaned surfaces with a soft cloth.
10. TROUBLESHOOTING
10.1 Troubleshooting
ENGLISH 45
CAUTION!
Do not use furniture cleaning agents or cleaning agents which can cause corrosion to clean the appliance.
Problem
1)
The tumble dryer does not operate.
Unsatisfac­tory drying results.
The door does not close.
Possible cause Remedy
The tumble dryer is not con­nected to mains supply.
Connect in at mains socket. Check fuse in fuse box (domes-
tic installation). The loading door is opened. Close the loading door. The Auto/Off button was not
pushed. The Start/Pause button was not
pushed. The appliance is in the standby
mode.
Incorrect programme selection.
The filter is clogged.
The Dry Plus function was in minimum mode.
The condenser is clogged.
Too high volume of the load.
The airflow grill is clogged.
Dirt on the inner surface of the drum.
Too high water hardness.
The filter not locked in the po­sition.
The laundry is locked between the door and the seal.
Push the Auto/Off button.
Push the Start/Pause button.
Push the Auto/Off button.
Do the selection of the applica-
ble programme.
Clean the filter.
2)
3)
Change the Dry Plus function
to the moderate or maximum
mode.
Clean the condenser.
Obey the maximum load vol-
ume.
Clean the airflow grill in the
bottom of the appliance.
Clean the inner surface of the
drum.
Set applicable water hard-
4)
.
ness
Put the filter in the correct posi-
tion.
Put the load correctly in the
drum.
3)
www.aeg.com
46
Problem
1)
Err (Error)
on the dis­play.
No drum light
Abnormally elapsing time on the display.
Programme inactive.
You try to change the pro­gramme or the function after the start of the cycle.
The function you try to activate is not applicable with the selec­ted programme.
Defective drum light.
The time to end is calculated on the basis of the volume and dampness of the laundry.
The water container is full.
Possible cause Remedy
Turn the tumble dryer off and
on. Make the new selection.
Turn the tumble dryer off and
on. Make the new selection.
Contact the service centre to
replace the drum light.
The automatic procedure —
this is not the appliance mal-
function.
Drain the water container3) ,
push the Start/Pause button.
Do the selection of time pro-
gramme. The time value must Too small laundry volume.
Drying cycle too short.
be related to the load. To dry
one item or small quantities of
the laundry we recommend to
use short times.
Do the selection of time pro­The laundry is too dry.
gramme or higher drying level
(e.g. Extra Dry ) The filter is clogged. Clean the filter.
Too high volume of the load.
Drying cycle too long
The laundry not spun sufficient-
5)
ly. Very high room temperature -
this is not the appliance mal­function.
1)
If there is an error message on the display (e.g. E51): Turn the tumble dryer off and on. Make a selection of the new programme. Push the Start/Pause button. Does not operate? - contact the service centre and give the error code.
2)
follow the programme description — see PROGRAMMES chapter
3)
see CARE AND CLEANING chapter
4)
see section WATER HARDNESS in HINTS AND TIPS chapter
5)
Note: After maximum 5 hours the drying cycle ends automatically (see Drying cycle complete section).
10.2 Drum internal lamp
This appliance has an internal lamp that comes on when you open the door and goes off when the door is closed.
Obey the maximum load vol­ume.
Spin correctly the laundry.
If possible, lower the room temperature.
WARNING!
Do not look directly into the beam of the lamp.
To replace the internal lamp, contact the service centre. Disconnect the mains plug from the mains socket before the re­placement of the internal lamp.
11. TECHNICAL INFORMATION
height x width x depth 850 x 600 x 600 mm (maximal 640 mm) drum volume 118 l maximum depth with the load door
opened maximum width with the load door
opened adjustable height 850 mm (+ 15 mm - feet regulation) the appliance weight 56 kg maximum load volume 8 kg voltage 230 V frequency 50 Hz necessary fuse 4 A total power 900 W energy efficiency class A
energy consumption kWh/cycle
annual energy consumption type of use Domestic permitted ambient temperature + 5°C to + 35°C
1)
8 kg of cotton, centrifuged at 1000 rpm with reference to EN 61121
2)
The sum of approximate energy consumption to dry: 150 kg of the cotton laundry with cupboard dry programme + 280 kg with iron dry programme + 150 kg of synthetic laundry with cupboard dry programme. This is approximate consumption for the 4 person household which correctly use the tumble dryer.
1)
2)
ENGLISH 47
1090 mm
950 mm
1,92 kWh
108,3 kWh
www.aeg.com
48
12. INSTALLATION
12.1 Appliance positioning
• The tumble dryer must be installed in a clean position, where dirt does not collect.
• Air must flow freely around the appli­ance. Make sure that the front airflow slots in the bottom of the appliance are not blocked .
• To keep vibration and noise at the minimum, when the tumble dryer op­erates, it must be put on a stable and flat surface.
• When the appliance is put in its per­manent position, check if is fully level with the aid of a spirit level. If it is not, adjust the feet until it is.
• Do not remove the feet. Do not de­crease the floor clearance through thick carpets, bar of wood or equiva­lent. This can increase the heat which can cause interference with the opera­tion of the appliance.
• The temperature of the hot air which occurs in the tumble dry­er can increase to 60 °C. The appliance must not be instal­led on the floor which is not re­sistant to high temperatures.
• When the tumble dryer oper­ates, the room temperature must not be lower than +5 °C and higher than +35 °C. This can cause unwanted effect on the performance of the appli­ance.
• If it is necessary to move the appliance, it must be moved vertically.
• The appliance must not be in­stalled behind a lockable door, a sliding door, a door with a hinge on the opposite side to that of the appliance in such a way that a full opening of the tumble dryer is restricted.
Before use all parts of the transport packaging must be removed. To remove the polystyrene blockages:
1.
Open the load door.
2.
Pull plastic hose with the polystyrene blockages out from the drum.
It is possible to adjust the height of the tumble dryer. To do that adjust the feet (see picture).
15mm
12.3 Installation under a counter
The appliance can be installed as free­standing or below the kitchen counter with correct space (see picture).
600 mm
> 850 mm
600 mm
12.2 Unpacking
CAUTION!
12.4 The load door reversal
The load door can be installed by the user in the opposite side. It can help to easily put and remove the laundry or if there is a limit to install the appliance. (see separate leaflet).
12.5 Electrical connection
• Connect the machine to an earthed socket, in accordance with current wir­ing regulations.
• Make sure that the electrical data on the rating plate agrees with the power supply.
13. ENVIRONMENT CONCERNS
ENGLISH 49
• Always use a correctly installed shock­proof socket.
• Do not use multiple plugs and exten­sion cables. There is a risk of fire.
• Should the appliance power supply cable need to be replaced, this must be carried out by our Service Centre.
• Make sure not to squash or cause damage to the mains plug and cable behind the appliance.
• Do not pull the mains cable to discon­nect the appliance. Always pull the mains plug.
• The plug must be dry.
Recycle the materials with the symbol applicable containers to recycle it. Help protect the environment and human health and to recycle waste of electrical and electronic
. Put the packaging in
appliances. Do not dispose appliances marked with the symbol with the household waste. Return the product to your local recycling facility or contact your municipal office.
www.aeg.com
50
ENGLISH 51
www.aeg.com/shop
136920170-A-172012
Loading...
