AEG-Electrolux S 60206 DT User Manual
S60206DT
Gebruiksaanwijzing Koel-vriescombinatie
User manual Fridge-Freezer
Notice d'utilisation Réfrigérateur-
congélateur
Benutzerinformation Kühl-/Gefrierschrank
Inhoud
2
Wij danken u voor uw keuze voor een van onze producten van hoogwaardige
kwaliteit.
Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van
optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat
stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen.
Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem
te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige
eigenaar van het apparaat.
Wij wensen u veel plezier met uw nieuwe apparaat.
Inhoud
Veiligheidsinformatie 2
Veiligheid van kinderen en kwetsbare
mensen 3
Algemene veiligheid 3
Dagelijks gebruik 4
Onderhoud en reiniging 4
Installatie 5
Onderhoud 5
Bediening 5
Inschakelen 5
Uitschakelen 5
Temperatuurregeling 6
Het eerste gebruik 6
De binnenkant schoonmaken 6
Dagelijks gebruik 6
Vers voedsel invriezen 6
Het bewaren van ingevroren voedsel 7
Ontdooien 7
Verplaatsbare schappen 7
Nuttige aanwijzingen en tips 7
Normale bedrijfsgeluiden 7
Tips voor energiebesparing 8
Tips voor het koelen van vers voedsel 8
Nuttige tips voor het koelen 8
Tips voor het invriezen 8
Tips voor het bewaren van ingevroren
voedsel 9
Onderhoud en reiniging 9
Periodieke reiniging 9
Het ontdooien van de koelkast 10
De vriezer ontdooien 10
Periodes dat het apparaat niet gebruikt
wordt 11
Problemen oplossen 11
Het lampje vervangen 13
De deur sluiten 13
Technische gegevens 13
Montage 13
Opstelling 14

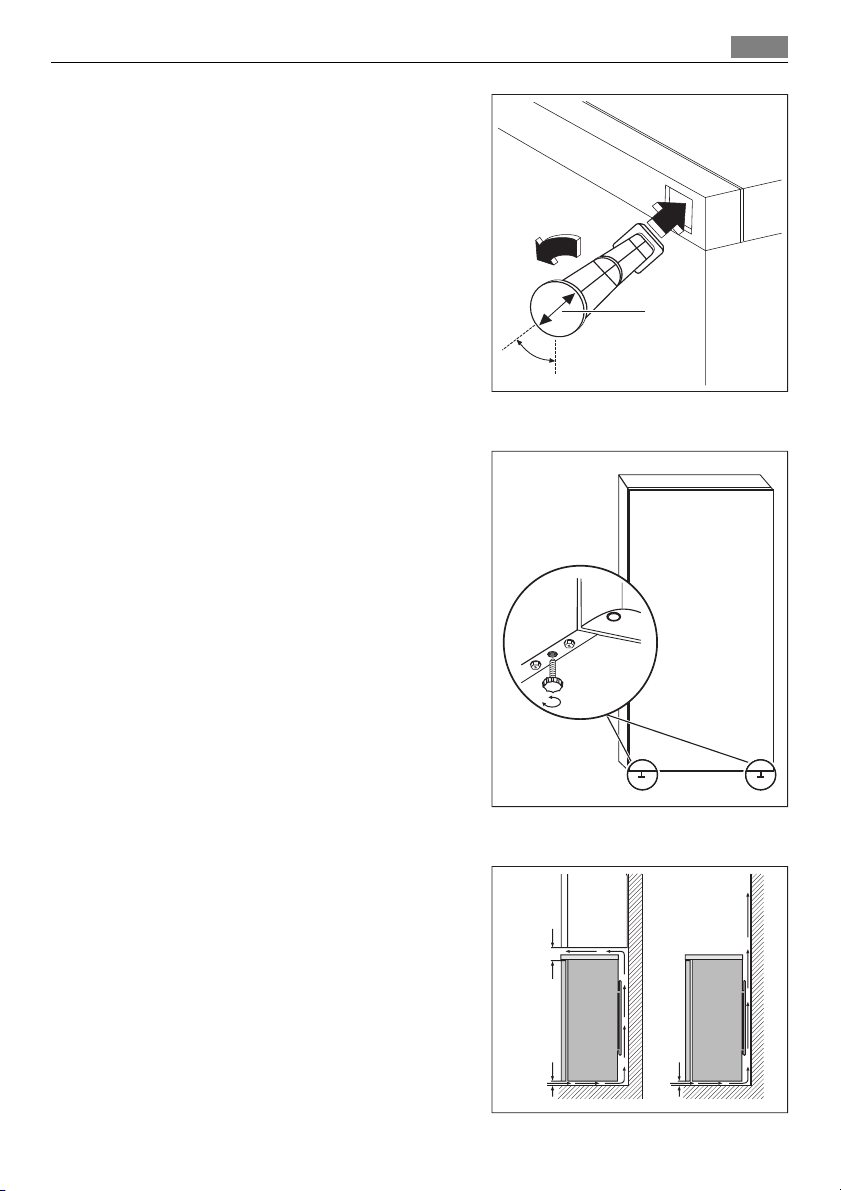

Afstandsstukken achterkant 14
Waterpas zetten 14
Plaats 15

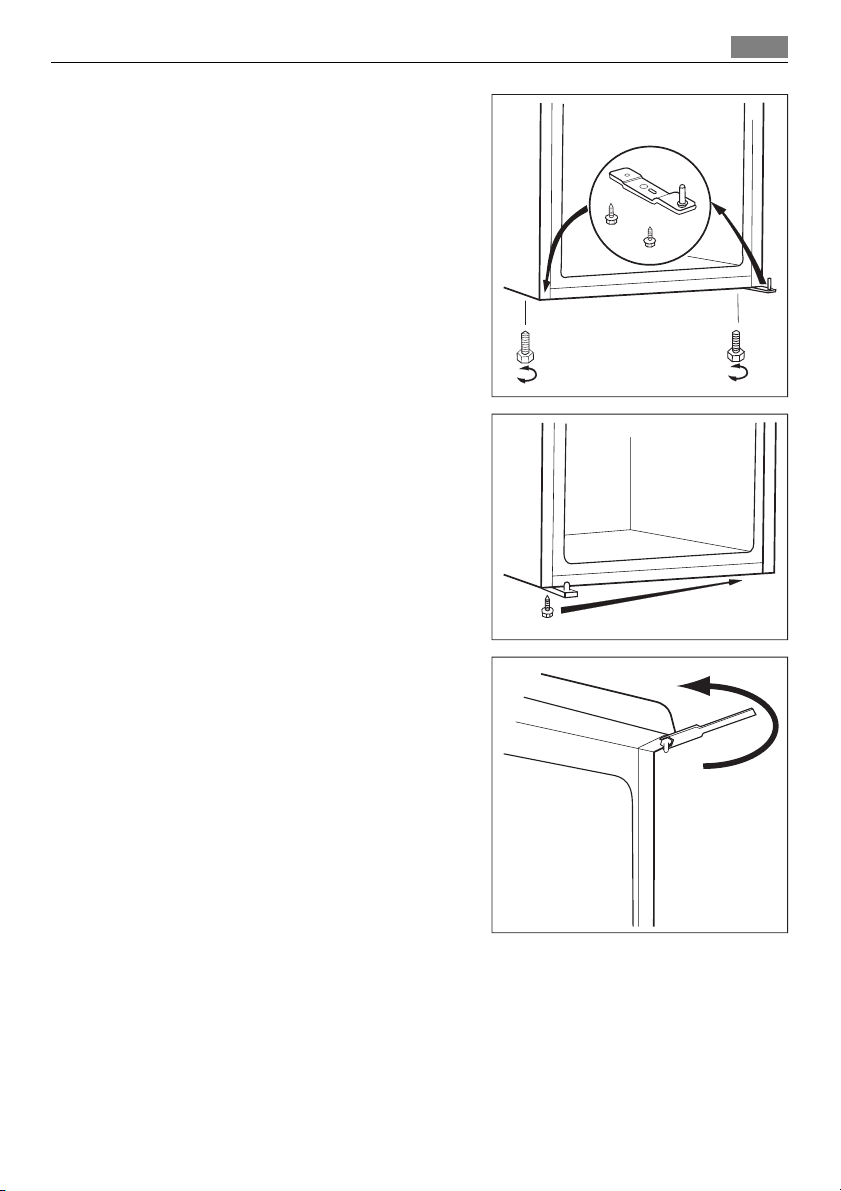

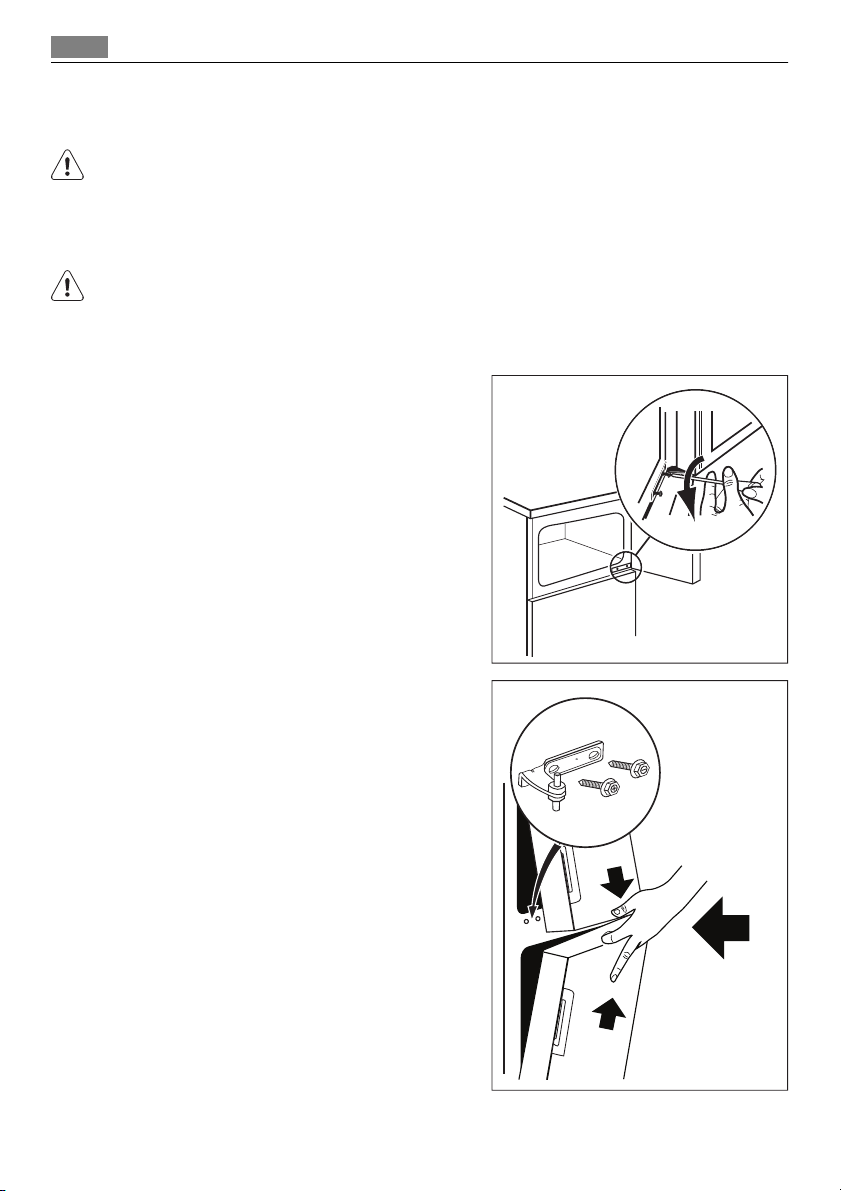

Omkeerbaarheid van de deur 15
Elektrische aansluiting 19
Het milieu 19
Wijzigingen voorbehouden
Veiligheidsinformatie
In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het
van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige
vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen
Veiligheidsinformatie
die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als
het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele
levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van
het apparaat.
Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen
uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die
door het niet opvolgen van de aanwijzingen veroorzaakt is.
Veiligheid van kinderen en kwetsbare mensen
• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen)
met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis,
tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon
of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik
van het apparaat.
Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel
door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat
kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat
vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan
voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.
3
Algemene veiligheid
LET OP!
Houd de ventilatie-openingen altijd vrij van obstructies.
• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een
gewoon huishouden, zoals uitgelegd in dit instructieboekje.
• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.
• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.
• Let op dat u het koelcircuit niet beschadigt.
• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is
een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar.
Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het
apparaat niet beschadigd zijn geraakt.
Indien het koelcircuit beschadigd is:
– open vuur en ontstekingsbronnen vermijden
– de ruimte waar het apparaat zich bevindt grondig ventileren
Veiligheidsinformatie
4
• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op
enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een
elektrische schok veroorzaken.
WAARSCHUWING!
Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen
worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.
1. Het netsnoer mag niet verlengd worden.
2. Verzeker u ervan dat de stekker niet platgedrukt of beschadigd wordt door de ach-
terkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit
raken en brand veroorzaken.
3. Verzeker u ervan dat u de stekker van het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker los zit, steek hem dan niet in het stopcontact. Dit kan gevaar opleveren
van een elektrische schok of brand.
6.
U mag het apparaat niet gebruiken zonder de afdekking van het lampje
binnenverlichting.
• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn,
dit kan uw huid beschadigen of vrieswonden veroorzaken.
• Stel het apparaat niet langdurig bloot aan direct zonlicht.
Dagelijks gebruik
• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
•
Zet geen levensmiddelen direct tegen de luchtopening in de achterwand.
• Diepgevroren voedsel mag niet opnieuw worden ingevroren als het eenmaal ontdooid
is.
• Bewaar voorverpakte diepvriesproducten volgens de aanwijzingen van de fabrikant.
• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat
met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.
• Leg geen koolzuurhoudende of mousserende dranken in de vriezer, deze veroorzaken
druk op de fles die daardoor kan ontploffen, dit kan schade toebrengen aan het apparaat.
• IJslollies kunnen vrieswonden veroorzaken als ze rechtstreeks vanuit het apparaat geconsumeerd worden.
2)
1)
voor de
Onderhoud en reiniging
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Gebruik geen scherpe voorwerpen om ijs van het apparaat te krabben. Gebruik een
kunststof schraper.
• Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien
nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat
liggen.
1) Als er een afdekking voor het lampje is voorzien
2) Als het apparaat vorstvrij is
Bediening
Installatie
Voor de aansluiting van elektriciteit dienen de instructies in de desbetreffende paragrafen
nauwgezet te worden opgevolgd.
• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan
als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u
het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.
• Wij adviseren u om 2 uur te wachten voordat u het apparaat aansluit, dan kan de olie
terugvloeien in de compressor.
• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting
leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.
• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en
brandwonden veroorzaken.
• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.
• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.
•
Sluit het apparaat alleen aan op een drinkwaterleiding.
3)
Onderhoud
• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en
er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
5
Bescherming van het milieu
Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in het koelcircuit
en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het
normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat
moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de
achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die
voorzien zijn van het symbool
zijn recyclebaar.
Bediening
Inschakelen
Steek de stekker in het stopcontact.
Draai de thermostaatknop op een gemiddelde stand.
Uitschakelen
Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.
3) Indien er een wateraansluiting voorzien is
Het eerste gebruik
6
Temperatuurregeling
De temperatuur wordt automatisch geregeld.
Ga als volgt te werk om het apparaat in werking te stellen:
• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.
• draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen.
Een gemiddelde instelling is over het algemeen het meest geschikt.
De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de
temperatuur in het apparaat afhankelijk is van:
• de omgevingstemperatuur
• hoe vaak de deur geopend wordt
• de hoeveelheid voedsel die bewaard wordt
• plaatsing van het apparaat.
Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er
ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur
gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.
Het eerste gebruik
De binnenkant schoonmaken
Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne
accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van een
nieuw product weg te nemen. Droog daarna grondig af.
Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.
Dagelijks gebruik
Vers voedsel invriezen
Het vriesvak is geschikt voor het invriezen van vers voedsel en voor het voor een lange
periode bewaren van ingevroren en diepgevroren voedsel.
Om vers voedsel in te vriezen moet de gemiddelde instelling veranderd worden.
Om het invriezen sneller te laten verlopen moet u de thermostaatknop echter op een hogere
stand instellen om de maximale koude te kunnen verkrijgen.
In deze omstandigheden kan de temperatuur in de koelkast tot onder de 0°C dalen. Als dat
gebeurt de thermostaatknop op een warmere stand instellen.
Nuttige aanwijzingen en tips
Het bewaren van ingevroren voedsel
Als u het apparaat voor het eerst of na een periode dat het niet gebruikt is inschakelt, het
apparaat minstens 2 uur op een hoge instelling laten werken voordat u er producten in
plaatst.
In het geval van onbedoelde ontdooiing, bijvoorbeeld als de stroom langer is uitgevallen
dan de duur die op de kaart met technische kenmerken onder "tijdsduur" is vermeld, moet
het ontdooide voedsel snel geconsumeerd worden of onmiddellijk bereid worden en dan
weer worden ingevroren (nadat het afgekoeld is).
Ontdooien
Diepgevroren of ingevroren voedsel kunt, voordat het gebruikt wordt, in het koelvak of op
kamertemperatuur laten ontdooien, afhankelijk van de hoeveelheid tijd die hiervoor nodig
is.
Kleine stukken kunnen zelfs rechtstreeks vanuit de vriezer gekookt worden als ze nog bevroren zijn: in dat geval zal de bereiding iets langer duren.
Verplaatsbare schappen
De wanden van de koelkast zijn voorzien van een
aantal geleiders zodat de schappen op de gewenste plaats gezet kunnen worden.
7
Nuttige aanwijzingen en tips
Normale bedrijfsgeluiden
• U kunt een zwak gorgelend en borrelend geluid horen wanneer het koelmiddel door
leidingen wordt gepompt. Dat is normaal.
• Als de compressor aan staat, wordt het koelmiddel rondgepompt en dan zult u een
zoemend en kloppend geluid van de compressor horen. Dat is normaal.
• De thermische uitzetting kan een plotseling krakend geluid veroorzaken. Dit is een natuurlijk, niet gevaarlijk fysisch verschijnsel. Dat is normaal.
• Als de compressor in- of uitgeschakeld wordt, zult u een zacht "klikje" van de thermostaat
horen. Dat is normaal.
Nuttige aanwijzingen en tips
8
Tips voor energiebesparing
• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.
• Als de omgevingstemperatuur hoog is, de thermostaatknop op de hoogste instelling staat
en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs
op de verdamper ontstaat. Als dit gebeurt, draait u de thermostaatknop naar een lagere
instelling om de koelkast automatisch te laten ontdooien en zo elektriciteitsverbruik te
besparen.
Tips voor het koelen van vers voedsel
Om de beste prestatie te verkrijgen:
• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast
• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren
Nuttige tips voor het koelen
Nuttige tips:
Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de
groentelade.
Bewaar het, voor de veiligheid, slechts een of maximaal twee dagen op deze manier.
Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.
Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden.
Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic
zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.
Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in
de deur.
Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast
bewaard worden.
Tips voor het invriezen
Om u te helpen om het beste van het invriesproces te maken, volgen hier een paar belangrijke tips:
• de maximale hoeveelheid voedsel die in 24 uur ingevroren kan worden. is vermeld op
het typeplaatje;
• het invriesproces duurt 24 uur. Voeg gedurende deze periode niet meer in te vriezen
voedsel toe;
• vries alleen vers en grondig schoongemaakte levensmiddelen van uitstekende kwaliteit
in;
• bereid het voedsel in kleine porties voor, zo kan het snel en volledig worden ingevroren
en zo kunt u later alleen die hoeveelheid laten ontdooien die u nodig heeft;
• wikkel het voedsel in aluminiumfolie of plastic en zorg ervoor dat de pakjes luchtdicht
zijn;
• leg vers, nog niet ingevroren voedsel niet tegen het al ingevroren voedsel, om te voorkomen dat dit laatste warm wordt;
• smalle pakjes zijn makkelijker op te bergen dan dikke; zout maakt voedsel minder lang
houdbaar;
Onderhoud en reiniging
• water bevriest, als dit rechtstreeks uit het vriesvak geconsumeerd wordt, kan het aan de
huid vastvriezen;
• het is aan te bevelen de invriesdatum op elk pakje te vermelden, dan kunt u zien hoe
lang het al bewaard is;
Tips voor het bewaren van ingevroren voedsel
Om de beste resultaten van dit apparaat te verkrijgen, dient u:
• er zich van te verzekeren dat de commercieel ingevroren levensmiddelen op geschikte
wijze door de detailhandelaar werden opgeslagen;
• ervoor te zorgen dat de ingevroren levensmiddelen zo snel mogelijk van de winkel naar
uw vriezer gebracht worden;
• de deur niet vaker te openen of open te laten staan dan strikt noodzakelijk.
• Als voedsel eenmaal ontdooid is, bederft het snel en kan het niet opnieuw worden ingevroren.
• Bewaar het voedsel niet langer dan de door de fabrikant aangegeven bewaarperiode.
Onderhoud en reiniging
LET OP!
Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact
trekken.
Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen
uitgevoerd worden door bevoegde technici.
9
Periodieke reiniging
Het apparaat moet regelmatig worden schoongemaakt:
• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.
• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat
ze schoon zijn en vrij van restjes zijn.
• spoel ze af en maak ze grondig droog.
Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig
ze niet.
Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten.
Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat
schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat
verbeteren en het elektriciteitsverbruik besparen.
Zorg ervoor dat u het koelsysteem niet beschadigt.
Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in
dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen
de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje
afwasmiddel.
Onderhoud en reiniging
10
Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.
Het ontdooien van de koelkast
Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch
van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een
speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar
het verdampt.
Het is belangrijk om het afvoergaatje van het
dooiwater in het midden van het koelvak regelmatig schoon te maken, om te voorkomen dat het
water overloopt en op het voedsel in de koelkast
gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het afvoergaatje zit.
De vriezer ontdooien
Een zekere hoeveelheid rijp zal zich altijd vormen op de schappen van de vriezer en rond
het bovenste vak.
Ontdooi de vriezer wanneer de rijplaag een dikte van ongeveer 3-5 mm bereikt heeft.
Volg onderstaande aanwijzingen om de rijp te verwijderen:
1. Schakel het apparaat uit.
2. Verwijder al het ingevroren voedsel, wikkel het in een paar lagen krantenpapier en leg
het op een koele plaats.
3. Laat de deur open staan.
4. Na afloop van het ontdooien de binnenkant grondig droog maken en de dop terug-
zetten.
5. Schakel het apparaat in.
6. Zet de thermostaatknop op de maximale koude en laat het apparaat twee tot drie uur
in deze instelling werken.
7. Zet het eerder verwijderde voedsel terug in het vriesvak.
Gebruik nooit scherpe metalen om de rijp van de verdamper te krabben, deze zou beschadigd
kunnen raken. Gebruik geen mechanische of kunstmatige middelen om het ontdooiproces
te versnellen, behalve die middelen die door de fabrikant zijn aanbevolen. Een temperatuurstijging tijdens het ontdooien van de ingevroren levensmiddelen, kan de veilige bewaartijd verkorten.
Problemen oplossen
Periodes dat het apparaat niet gebruikt wordt
Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:
1. trek de stekker uit het stopcontact
2. haal al het voedsel eruit
3. Ontdooi het apparaat en toebehoren en maak alles schoon
4. laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te
voorkomen.
Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren,
om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.
Problemen oplossen
WAARSCHUWING!
Voordat u problemen opspoort, moet u eerst de stekker uit het stopcontact trekken.
Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden
verricht door een gekwalificeerd technicus of deskundig persoon.
Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit).
Probleem Mogelijke oorzaak Oplossing
Het apparaat maakt lawaai
Het apparaat werkt niet.
Het lampje brandt niet.
De stekker zit niet goed in het
Het apparaat krijgt geen stroom.
Het lampje brandt niet.
Het lampje is stuk. Zie "Het lampje vervangen".
De compressor werkt
continu.
De deur is niet goed gesloten. Zie "De deur sluiten".
De deur is te vaak open gedaan. Laat de deur niet langer open
De temperatuur van het voedsel
Het apparaat wordt niet goed
ondersteund
Het apparaat is uitgeschakeld. Schakel het apparaat in.
stopcontact.
Er staat geen spanning op het
stopcontact.
Het lampje staat in stand-by. Open en sluit de deur.
De temperatuur is niet goed ingesteld.
is te hoog.
Controleer of het apparaat stabiel
staat (alle vier de voetjes moeten
op de vloer staan)
Steek de stekker goed in het stopcontact.
Sluit een ander elektrisch apparaat aan op het stopcontact.
Neem contact op met een gekwalificeerde elektricien.
Stel een hogere temperatuur in.
staan dan noodzakelijk.
Laat het voedsel afkoelen tot ka-
mertemperatuur voordat u het
conserveert.
11
Problemen oplossen
12
Probleem Mogelijke oorzaak Oplossing
De kamertemperatuur is te
Er loopt water over de
achterkant van de koelkast.
Er loopt water in de koelkast.
Producten verhinderen het wa-
Er loopt water over de
vloer.
De temperatuur in het
apparaat is te laag.
De temperatuur in het
apparaat is te hoog.
De deur is niet goed gesloten. Zie "De deur sluiten".
De temperatuur van het voedsel
Er zijn veel producten tegelijk
De temperatuur in de
koelkast is te hoog.
De temperatuur in het
vriesvak is te hoog.
Er is te veel rijp.
De deur is niet goed gesloten. Zie "De deur sluiten".
De temperatuur is niet goed in-
hoog.
Tijdens het automatische ont-
dooiproces, ontdooit de rijp tegen de achterwand.
De waterafvoer is verstopt. Maak de waterafvoer schoon.
ter om in de wateropvangbak te
lopen.
De dooiwaterafvoer loopt niet in
de verdamperbak boven de compressor.
De temperatuur is niet goed ingesteld.
De temperatuur is niet goed ingesteld.
is te hoog.
geconserveerd.
Er is geen koude luchtcirculatie
in het apparaat.
Producten liggen te dicht op elk-
aar.
Het voedsel is niet goed verpakt. Verpak het voedsel op de juiste
gesteld.
Verlaag de kamertemperatuur.
Dat is normaal.
Zorg ervoor dat de producten de
achterwand niet raken.
Maak de dooiwaterafvoer vast op
de verdamperbak.
Stel een hogere temperatuur in.
Stel een lagere temperatuur in.
Laat het voedsel afkoelen tot kamertemperatuur voordat u het
conserveert.
Conserveer minder producten tegelijk.
Zorg ervoor dat er koude luchtcirculatie in het apparaat is.
Berg de producten zodanig op dat
er koude lucht kan circuleren.
manier.
Stel een hogere temperatuur in.
Technische gegevens
Het lampje vervangen
LET OP!
Trek de stekker uit het stopcontact.
1. Verwijder de schroef van de afdekking
van het lampje.
2. Verwijder de haak van de afdekking van
de lamp naar buiten toe.
3. Haal de afdekking van het lampje.
4. Vervang het kapotte lampje door een
nieuw lampje met hetzelfde vermogen
(het maximumvermogen is vermeld op
de afdekking van het lampje).
5. Installeer de afdekking van het lampje.
6. Draai de schroef van de afdekking van
het lampje vast.
7. Steek de stekker in het stopcontact.
8. Open de deur. Controleer of het lampje gaat branden.
2
1
3
De deur sluiten
1. Maak de afdichtingen van de deur schoon.
2. Stel de deur, indien nodig, af. Raadpleeg "Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact met de service-
afdeling.
13
Technische gegevens
Afmetingen
Hoogte 1209 mm
Breedte 496 mm
Diepte 604 mm
Tijdsduur 17 uur
De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat
en op het energielabel.
Montage
WAARSCHUWING!
Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.
Montage
14
Opstelling
Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de
klimaatklasse die vermeld is op het typeplaatje van het apparaat:
Klimaatklasse Omgevingstemperatuur
SN +10°C tot + 32°C
N +16°C tot + 32°C
ST +16°C tot + 38°C
T +16°C tot + 43°C
Afstandsstukken achterkant
In het zakje met de handleiding zitten twee afstandhouders die gemonteerd moeten worden
zoals te zien is in de afbeelding.
1. Plaats de afstandhouders in de openingen. Zorg er voor dat de pijl (A) is gepositioneerd, zoals in de afbeelding te zien is.
2. Draai de houders 45° linksom totdat ze
vergrendelen op de juiste plaats.
Waterpas zetten
Zorg er voor dat het apparaat waterpas staat
wanneer u het plaatst. Deze stand kan bereikt
worden met de twee afstelbare voetjes die aan de
voorkant en onderkant van het apparaat bevestigd zijn.
A
45˚
Montage
Plaats
Het apparaat moet ver van hittebronnen, zoals
radiatoren, boilers, direct zonlicht enz., vandaan
worden geïnstalleerd. Zorg er voor dat lucht vrij
kan circuleren aan de achterkant van het meubel.
Als het apparaat onder een hangend keukenkastje
wordt geplaatst, moet de minimale afstand tussen
de bovenkant van het meubel en het wandkastje
minstens 100 mm bedragen om optimale prestaties te garanderen. Voor de beste prestatie kunt u
het apparaat beter niet onder een hangend keukenkastje zetten. De afstelbare voetjes aan de onderkant van het apparaat garanderen een nauwkeurig horizontale uitlijning. Als het meubel in een hoek is geplaatst en de zijkant bevat
scharnieren die naar de muur wijzen, moet de afstand tussen de muur en het meubel ten
minste 10 mm zijn om de deur ver genoeg open te krijgen zodat de planken verwijderd
kunnen worden.
WAARSCHUWING!
Het moet mogelijk zijn het apparaat van de hoofdstroomtoevoer af te koppelen; de stekker
moet daarom na installatie gemakkelijk toegankelijk zijn.
15mm 100mm
Omkeerbaarheid van de deur
Om de volgende handelingen uit te voeren, raden we aan dat dit wordt gedaan met de hulp
van een tweede persoon die de deuren van het apparaat stevig vasthoudt tijdens de werkzaamheden.
15
15mm
Om de draairichting van de deur te veranderen, gaat u als volgt te werk:
1. Trek de stekker uit het stopcontact.
2. Open de deur van de vriezer. Maak de
scharnier los.
Montage
16
3. Verwijder de deuren door ze licht omh-
oog te trekken en verwijder daarna het
scharnier.
4. Verwijder aan de tegenovergestelde zij-
de de openingbedekking.
2
3
1
5. Schroef beide afstelbare voetjes en de
schroeven van het onderste deurscharnier los. Verwijder het onderste deurscharnier en monteer deze op de tegenoverliggende zijde.
6. Schroef de onderste, achterste schroef
los en monteer deze op de tegenoverliggende zijde.
Montage
17
7. Draai de borgpen van de bovenste deur
los.
Montage
18
8. Schroef de pen aan de andere zijde weer
aan.
9. Plaats de deuren in de pennen en mon-
teer de deuren. Monteer het scharnier.
2
3
10. Monteer aan de tegenoverliggende zijde
de openingbedekking die in het accessoirezakje zijn meegeleverd.
11. Draai het scharnier vast. Zorg ervoor dat
de deuren zijn uitgelijnd.
12.
Verwijder en monteer het handvat
4)
op
de tegenoverliggende zijde.
13. Zet het apparaat op zijn plaats, zet het
waterpas, wacht minstens vier uur en
steek dan de stekker in het stopcontact.
Controleer goed en verzeker u ervan dat:
• alle schroeven zijn aangehaald,
• de deur goed open en dicht gaat.
Als de omgevingstemperatuur laag is (bijv. in
de winter), kan het zijn dat de pakking niet
4) indien aanwezig
1
Het milieu
precies op de kast past. Wacht in dat geval tot de pakking op natuurlijke wijze passend
wordt.
Als u bovenstaande handelingen liever niet zelf uitvoert, neem dan contact op met de
dichtstbijzijnde Klantenservice. De deskundige van de Klantenservice zal de draairichting
van de deuren op uw kosten veranderen.
Elektrische aansluiting
Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis.
Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit
doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk
aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien.
De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd.
Dit apparaat voldoet aan de EU. richtlijnen.
Het milieu
Het symbool op het product of op de verpakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt
waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit
product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen
voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde
afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt
u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het
product hebt gekocht.
19
Contents
20
Thank you for choosing one of our high-quality products.
To ensure optimal and regular performance of your appliance please read this
instruction manual carefully. It will enable you to navigate all processes perfectly
and most efficiently. To refer to this manual any time you need to, we recommend
you t o k eep it in a sa fe p la ce. An d p lea se pass it to any future owner of the appliance.
We wish you much joy with your new appliance.
Contents
Safety information 20
Children and vulnerable people safety
21
General safety 21
Daily Use 22
Care and cleaning 22
Installation 22
Service 22
Operation 23
Switching on 23
Switching off 23
Temperature regulation 23
First use 23
Cleaning the interior 23
Daily use 24
Freezing fresh food 24
Storage of frozen food 24
Thawing 24
Movable shelves 24
Helpful hints and tips 25
Normal Operating Sounds 25
Hints for energy saving 25
Safety information
Hints for fresh food refrigeration 25
Hints for refrigeration 25
Hints for freezing 25
Hints for storage of frozen food 26
Care and cleaning 26
Periodic cleaning 26
Defrosting of the refrigerator 27
Defrosting the freezer 27
Periods of non-operation 27
What to do if… 28
Replacing the lamp 29
Closing the door 30
Technical data 30
Installation 30
Positioning 30
Rear spacers 30
Levelling 31
Location 31
Door reversibility 32
Electrical connection 35
Environmental concerns 35
Subject to change without notice
In the interest of your safety and to ensure the correct use, before installing and first using
the appliance, read this user manual carefully, including its hints and warnings. To avoid
unnecessary mistakes and accidents, it is important to ensure that all people using the
appliance are thoroughly familiar with its operation and safety features. Save these instructions and make sure that they remain with the appliance if it is moved or sold, so that
everyone using it through its life will be properly informed on appliance use and safety.
For the safety of life and property keep the precautions of these user's instructions as the
manufacturer is not responsible for damages caused by omission.
Safety information
Children and vulnerable people safety
• This appliance is not intended for use by persons (including children) with reduced
physical, sensory or mental capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
• Keep all packaging well away from children. There is risk of suffocation.
• If you are discarding the appliance pull the plug out of the socket, cut the connection
cable (as close to the appliance as you can) and remove the door to prevent playing
children to suffer electric shock or to close themselves into it.
• If this appliance featuring magnetic door seals is to replace an older appliance having a
spring lock (latch) on the door or lid, be sure to make that spring lock unusable before
you discard the old appliance. This will prevent it from becoming a death trap for a child.
General safety
CAUTION!
Keep ventilation openings clear of obstruction.
• The appliance is intended for keeping foodstuff and/or beverages in a normal household
as explained in this instruction booklet.
• Do not use a mechanical device or any artificial means to speed up the thawing process.
• Do not use other electrical appliances (such as ice cream makers) inside of refrigerating
appliances, unless they are approved for this purpose by the manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the ap-
pliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.
During transportation and installation of the appliance, be certain that none of the
components of the refrigerant circuit become damaged.
If the refrigerant circuit should become damaged:
– avoid open flames and sources of ignition
– thoroughly ventilate the room in which the appliance is situated
• It is dangerous to alter the specifications or modify this product in any way. Any damage
to the cord may cause a short-circuit, fire and/or electric shock.
WARNING!
Any electrical component (power cord, plug, compressor) must be replaced by a certified
service agent or qualified service personnel.
21
1. Power cord must not be lengthened.
2. Make sure that the power plug is not squashed or damaged by the back of the
appliance. A squashed or damaged power plug may overheat and cause a fire.
3. Make sure that you can come to the mains plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose, do not insert the power plug. There is a risk of
electric shock or fire.
6.
You must not operate the appliance without the lamp cover
5)
of interior lighting.
Safety information
22
• This appliance is heavy. Care should be taken when moving it.
• Do not remove nor touch items from the freezer compartment if your hands are damp/
wet, as this could cause skin abrasions or frost/freezer burns.
• Avoid prolonged exposure of the appliance to direct sunlight.
Daily Use
• Do not put hot pot on the plastic parts in the appliance.
• Do not store flammable gas and liquid in the appliance, because they may explode.
•
Do not place food products directly against the air outlet on the rear wall.
• Frozen food must not be re-frozen once it has been thawed out.
• Store pre-packed frozen food in accordance with the frozen food manufacturer's instructions.
• Appliance's manufacturers storage recommendations should be strictly adhered to. Refer
to relevant instructions.
• Do not place carbonated or fizzy drinks in the freezer compartment as it creates pressure
on the container, which may cause it to explode, resulting in damage to the appliance.
• Ice lollies can cause frost burns if consumed straight from the appliance.
Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug from the
mains socket.
• Do not clean the appliance with metal objects.
• Do not use sharp objects to remove frost from the appliance. Use a plastic scraper.
• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean
the drain. If the drain is blocked, water will collect in the bottom of the appliance.
6)
Installation
For electrical connection carefully follow the instructions given in specific paragraphs.
• Unpack the appliance and check if there are damages on it. Do not connect the appliance
if it is damaged. Report possible damages immediately to the place you bought it. In that
case retain packing.
• It is advisable to wait at least four hours before connecting the appliance to allow the
oil to flow back in the compressor.
• Adequate air circulation should be around the appliance, lacking this leads to overheating. To achieve sufficient ventilation follow the instructions relevant to installation.
• Wherever possible the back of the product should be against a wall to avoid touching
or catching warm parts (compressor, condenser) to prevent possible burn.
• The appliance must not be located close to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
•
Connect to potable water supply only.
7)
Service
• Any electrical work required to do the servicing of the appliance should be carried out
by a qualified electrician or competent person.
5) If the lamp cover is foreseen
6) If the appliance is Frost Free
7) If a water connection is foreseen
Operation
• This product must be serviced by an authorized Service Centre, and only genuine spare
parts must be used.
Environment Protection
This appliance does not contain gasses which could damage the ozone layer, in either its
refrigerant circuit or insulation materials. The appliance shall not be discarded together
with the urban refuse and rubbish. The insulation foam contains flammable gases: the
appliance shall be disposed according to the applicable regulations to obtain from your
local authorities. Avoid damaging the cooling unit, especially at the rear near the heat
exchanger. The materials used on this appliance marked by the symbol
Operation
Switching on
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to a medium setting.
Switching off
To turn off the appliance, turn the Temperature regulator to the "O" position.
Temperature regulation
The temperature is automatically regulated.
To operate the appliance, proceed as follows:
• turn the Temperature regulator toward lower settings to obtain the minimum coldness.
• turn the Temperature regulator toward higher settings to obtain the maximum coldness.
A medium setting is generally the most suitable.
23
are recyclable.
However, the exact setting should be chosen keeping in mind that the temperature inside
the appliance depends on:
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
If the ambient temperature is high or the appliance is fully loaded, and the appliance is set
to the lowest temperatures, it may run continuously causing frost to form on the rear wall.
In this case the dial must be set to a higher temperature to allow automatic defrosting and
therefore reduced energy consumption.
First use
Cleaning the interior
Before using the appliance for the first time, wash the interior and all internal accessories
with lukewarm water and some neutral soap so as to remove the typical smell of a brandnew product, then dry thoroughly.
Loading...
