EUF 23391 X
Gefrierschrank
Freezer
electrolux
3
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der
vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes
profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.
4
electrolux
Mit dem Warndreieck und/oder durch Signalwörter
(Warnung!, VVorsicht!, AAchtung!)
sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an
einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
electrolux
5
INHALT
Warnungen uund wwichtige HHinweise 6
Gebrauch 9
Reinigung der Innenteile 9
Bedienungsblende 9
Display 10
Erste Betrieb 10
Gerät abschalten 11
Temperaturregelung 11
Funktionen Menu 11
Gebrauch des Gefrierschrankes 13
Aufbewahrung der Tiefkühlkost 14
Alarm Übertemperatur 14
Gefrierkalender 15
Auftauen 15
Eiswürfelbereitung 15
Kälteakkus 15
Tips 15
Tips für das Einfrieren 15
Tips für Tiefkühlkost 16
Wartung 116
Regelmäßige Reinigung 16
Stillstandszeiten 17
Abtauen 17
Technische DDaten 18
Störungen 118
Installation 19
Austellung 19
Elektrischer Anschluß 19
Hintere Abstandsstücke
20
Türanschlag wechseln 20
Garantie/Kundendienst 22
Europaische GGarantie 23
www.electrolux.com 24
6
electrolux
WARNUNGEN UND
WICHTIGE HINWEISE
Es iist ssehr wwichtig, ddaß ddiese
Bedienungsanleitung mmit ddem
betreffenden GGerät aaufbewahrt wwird.
Sollte ddieses GGerät vverkauft bbzw. eeiner
anderen PPerson ggegeben wwerden, sso
ist ees nnötig, ddie AAnleitung bbeizufügen,
damit dder nneue BBesitzer üüber dden
Betrieb ddes GGerätes bbzw. ddie
entsprechenden WWarnungen.
Sollte ddieses GGerät mmit MMagnet-
Türverschluß aals EErsatz ffür eein aaltes
Gerät ddienen, ddas nnoch mmit eeinem
Schnappschloß aausgerüstet iist, sso
machen SSie bbitte ddieses SSchloß
unbrauchbar, bbevor SSie ddas GGerät
beiseite sstellen ooder zzum MMüll ggeben.
Sie vverhindern ddamit, ddaß sspielende
Kinder ssich sselbst eeinsperren uund
damit iin LLebensgefahr kkommen.
Diese WWarnungen wwurden zzu IIhrem
bzw. ddem SSchutz aanderer eerarbeitet.
Wir bbitten SSie ddaher, ddiese
aufmerksam zzu llesen, bbevor ddas GGerät
in BBetrieb ggenommen wwird.
Sicherheit
• Dieses Gerät wurde hergestellt, um
von Erwachsenen benutzt zu
werden. Es ist unbedingt darauf zu
achten, daß Kinder es nicht
anfassen oder es als Spielzeug
verwenden.
• Es ist gefährlich, die Eigenschaften
dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw.
Frosterfach nicht sofort essen, es
könnte Kälte-Brandwunden
verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
• BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht
beschädigt wwird.
• DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon
Heizkörpern ooder GGasherden
aufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
• EEine aausreichende LLuftzirkulation
an dder GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzu vvermeiden.
• NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
• KKeine EElektrogeräte ((z.B.
Eismaschinen) iin ddas GGerät sstellen.
Störungen-Kundendienst
• Sollte die Installation des Gerätes
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
diese nur von Elektro-Fachkräften
durchgeführt werden.
electrolux
7
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die
Wartung und das Nachfiillen
ausschließlich von autorisiertem
Fachpersonal durchgeführt werden.
• Benutzen Sie nie
Metallgegenstände um das Gerät
zu reinigen, da es beschädigt
werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren
von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist
auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes
bei anderen Umgebungstemperaturen
betrieben als den in der
entsprechenden Klimaklasse
angegebenen Werten, sind
folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur
unter den angegebenen
Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil
nicht mehr garantiert sein; es wird
daher empfohlen, die eingelagerten
Lebensmittel so rasch als möglich
zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit
alle kälteführenden Teile mit einer
Reif bzw. Eissicht. Diese Schicht
wird je nach Modell automatisch
oder mit der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen
oder spitzn Gegenstände
benutzen.
• Es ist empfehlt, keine
kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach für
lange Zeit einzustellen: der
Getränke-Behälter könntet sich
brechen.
8
electrolux
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig:
Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei
zirkulieren kann, damit die Wärme
abgeführt werden kann. Eine
ungenügende Luftzirkulation kann
einen unregelmässigen Betrieb
bzw. Schäden am Gerät
verursachen. Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine
Wand gestellt werden.
Umweltnormen
Dieses GGerät eenthält iim KKühlkreislauf
und iin dder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät
darf nnicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite
des GGerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iin ddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.
electrolux
9
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel.Sorgfältig
nachtrocknen.
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie
das GGerät bbeschädigen kkönnten.
GEBRAUCH
Während des Transports kann es
vorkommen, daß das im
Motorkompressor enthaltene Öl in den
Kältekreislauf abläuft. Man sollte
mindestens 2 Std. warten, bevor das
Gerät in Betrieb genommen wird,
damit das Öl in den Kompressor
zurückströmen kann.
Bedienungsblende
A
B
C
D
E
A - EIN/AUS Taste
B - Taste der Temperaturregelung
C - Temperatur-und Funktionsanzeige
D - Taste zur Aktivierung der Funktionen
E - Bestaetigungstaste
10
electrolux
Erste Betrieb
Falls nach dem Einstecken des
Steckers in die Stromsteckdose das
Display nicht beleuchtet ist, die Taste
(A) zum Einschalten des Gerätes
drücken.
Sofort nach Einschalten des Gerätes
blinkt die Temperaturanzeige und ein
Warnton ist zu hören.
Die Taste (E) zum Abstellen des
Summtons drücken (siehe auch
Paragraph “Alarm Übertemperatur”) das
Symbol blinkt weiter und die
Temperaturanzeige zeigt die
wärmste Temperatur an, die erreicht
wurde.
Es empfiehlt sich, um eine korrekte
Einfrierung und Erhaltung der Speisen
zu garantieren, die Eco Mode Funktion
zu aktivieren und das Gerät kann die
folgende Temperatur angeben:
ca. -18°C im Gefrierschank
• Vor dem Einlagern von
Lebensmitteln bitte abwarten, bis
die Lagertemperaturen von-18°C im
Gefrierraum erreicht wird.
• Um eine andere Temperatur
einzustellen siehe
“Temperaturregelung”.
Display
Alarm Übertemperatur
Falls eingeschaltet, ist die
angezeigte Temperatur, die
Raumtemperatur
negative Temperaturanzeige
Temperaturanzeige
Falls eingeschaltet, wird die aktive
Funktion Child Lock angezeigt
Falls eingeschaltet, wird die aktive
Funktion Timer angezeigt
Falls eingeschaltet, wird die aktive
Funktion Drinks Chill angezeigt
Falls eingeschaltet, wird die aktive
Funktion Action Freeze angezeigt
Falls eingeschaltet, wird die aktive
Funktion Eco Mode angezeigt
electrolux
11
Gerät abschalten
Wird die Taste “A” für mehr als 1 sec.
gedrückt , schaltet sich das Gerät ab.
Dabei wird statt der Temperatur ein
“Count -down” -3 -2 -1 angezeigt.
Temperaturregelung
Die Temperatur im Gerät kann durch
Druck auf die Taste (B) gewählt werden.
Durch Druck auf die Taste (B) zeigt die
Temperaturanzeige blinkend die
eingestellte Temperatur.
Sie können die eingestellte Temperatur
bestätigen, indem Sie die Taste (E)
drücken (es ertönt ein Ton) oder einige
Sekunden warten (es ertönt kein Ton).
Die eingestellte Temperatur muss
innerhalb 24 Stunden erreicht werden.
Nach einen langen Stillstand des
Gerätes ist es nicht nötig die
Temperatur wieder einzustellen, da sie
gespeichert bleibt.
Achtung
Bei Inbetriebnahme des Geräts stimmt
während der Einlauf- und
Stabilisierungs-Phase die
Temperaturanzeige nicht mit der
gewählten Temperatur überein. In
dieser Zeit sind auch veschiedenere
Anzeigen als der gewählte Wert
möglich.
Funktionen Menu
Bei jedem Drücken der Taste D
aktivieren sich die verschiedene
Funktionen. Jede Funktion muss durch
Taste E bestätigt werden. Falls es
keine Bestätigung nach wenige
Sekunden gibt, geht das Display aus
und das Menükann normal bedient
werden.
Die folgende Funktionen sind
angezeigt:
Raumtemperatur
Die Funktion Child Lock
Die Funktion Eco Mode
Die Funktion Action Freeze
Die Funktion Drinks Chill
Funktion
Raumtemperatur
Die Funktion Raumteperatur wird durch
Drücken der Taste D (falls nötig mehrmals)
aktiviert, bis das entsprechende
Bildsymbol sichtbar wird.
Unter dieser Bedingung ist die
angezeigte Temperatur die
Raumtemperatur.
Bestätigung der Wahl durch Drücken
der Taste E innerhalb wenigen
Sekunden.
Ein Warnton ist zu hören und das
dementsprechende Symbol leuchtet
weiter.
Die Funktion kann in jedem Moment
durch Drücken der Taste D bis das
dementsprechende Symbol blinkt,
abgestellt werden, dann die Taste E
drücken.
Child Lock Funktion
Die Funktion Child Lock wird durch
Drücken der Taste D (falls nötig
mehrmals) aktiviert, bis das
entsprechende Bildsymbol sichtbar
wird.
Bestätigung der Wahl durch Drücken
der Taste E innerhalb weniger
Sekunden. Ein Warnton ist zu hören
und das dementsprechende Symbol
leuchtet weiter.
Unter dieser Bedingung, solange diese
Funktion aktiv ist, haben daher
eventuelle Verstellungen der Tasten
keine Auswirkung.
Die Funktion kann in jedem Moment
durch Drücken der Taste D bis das
dementsprechende Symbol blinkt,
abgestellt werden, dann die Taste E
drücken.
Eco Mode Funktion
Die Funktion Eco Mode wird entweder
durch Drücken der Taste D (falls nötig
mehrmals) aktiviert, bis das
entsprechende Bildsymbol
(Alternativ dazu können Sie auch die
Temperatur auf -18°C einstellen).
Bestätigung der Wahl durch Drücken
der Taste E innerhalb weniger
Sekunden. Ein Bestätigungston ist zu
hören und das dementsprechende
Symbol bleibt eingeschaltet.
Unter dieser Bedingung die gewählten
Temperaturen stellen sich automatisch
(-18°C), auf die optimalsten
Bedingungen zur
Lebensmittelkonservierung ein.
Die Funktion kann in jedem Moment
durch Anderung der Temperatur im
jeweiligen Fach abgeschaltet werden.
Action Freeze Funktion
Das Gefrierfach ist zum Einfrieren
frischer Lebensmittel und zur
langzeitigen Konservierung
eingefrorener und tiefgekühlter
Lebensmittel geeignet.
Die Höchstmenge der einzufrierenden
Lebensmittel innerhalb 24 Stunden ist
auf dem Typenschild angegeben.
Zum Einfrieren der auf dem
“Typenschild” angegebenen
Lebensmittelmenge muss diese in
direkten Kontakt mit der kühlenden
Oberfläche kommen (Schubladen oder
Korb entfernen).
Beim Einfrieren in den Schubkästen
oder Körben verringert sich die
Höchstmenge leicht.
Um frische Lebensmittel einzufrieren,
aktiviert man die Funktion Action
Freeze. Die Taste D (falls nötig
mehrmals) drücken bis das
entsprechende Bildsymbol
erscheint.
Bestätigung der Wahl durch Drücken
der Taste E innerhalb weniger
Sekunden. Ein Warnton ist zu hören
und in der Display erscheint ein Betrieb
mit Linien.
Nach einem Zeitraum der Vorkühlung
von 24 Stunden werden die
Lebensmittel im Gefrierschrank
untergebracht.
Die einzufrierenden Lebensmittel in
Fach des Gefrierschrankes legen, da
hier der kälteste Punkt ist.
Der Gefriervorgang dauert 24 Stunden.
Während dieses Zeitraums keine
weiteren Lebensmittel zum Einfrieren
einlegen.
12
electrolux
Diese Funktion schaltet sich nach 52
Stunden selbsttätig ab.
Die Funktion kann in jedem Moment
durch Drücken der Taste D bis das
dementsprechende Symbol blinkt,
abgestellt werden und dann die Taste
E drücken.
Drinks Chill Funktion
Die schnelle Drinks Chill Funktion dient
zur Sicherheit, wenn Sie
Getränkeflaschen in das Gefrierfach
legen. Drücken Sie (falls erforderlich,
mehrmals) die Taste (D), bis das
Symbol für die
Getränkekühlungsfunktion erscheint.
Bestätigung der Wahl durch Drücken
der Taste E innerhalb weniger
Sekunden. Ein Warnton ist zu hören
und das dementsprechende Symbol
leuchtet weiter.
Unter dieser Bedingung arbeitet ein
Timer mit einem vorgegebenen Wert
vom 30 Minuten und es ändert sich
vom 1 bis 90 Miuten, durch Drücken
der Taste B wählen Sie die
gewünschte Zeit Am Ende von der
eingestellten Zeit werden die folgenden
Anzeigen angegeben:
• auf der Anzeige das Symbol
blinkt;
• das Symbol blinkt ;
• das Symbol blinkt;
• Akustisches Alarm bis die Taste E
gedrückt ist.
Die Funktion kann in jedem Moment
durch Drücken der Taste D bis das
dementsprechende Symbol blinkt,
abgestellt werden, dann die Taste E
drücken.
Gebrauch des
Gefrierschrankes
Dieses GGefrierabteil iist mmit ddem
«Viersterne-»» SSymbol
versehen, wwas bbedeutet, ddaß ddarin
sowohl ffrische LLebensmittel eeingefroren
werden kkönnen aals aauch TTiefkühlkost
langfristig ggelagert wwerden kkann.
Die Temperatur dieses Faches kann
zwischen -15°C und -24°C eingestellt
werden.
Es empfiehlt sich eine Innentemperatur
von ca. -18°C zu erhalten ,die eine
korrekte Einfrierung und Erhaltung der
tiefgekühlten Speisen garantiert.
Achtung
Bei Inbetriebnahme des Geräts stimmt
während der Einlauf- und
Stabilisierungs-Phase die
Temperaturanzeige nicht mit der
gewählten Temperatur überein. In dieser
Zeit sind auch verschiedenere Anzeigen
als der gewählte Wert möglich.
10 kg
electrolux
13
10 kg
14
electrolux
Achtung
Zu häufiges Öffnen oder zu langes
Offenhalten der Türe kann zu
Temperaturschwankungen führen.
Abweichungen können auch durch
eine zu große Menge an neu
eingelagerten warmen Lebensmitteln
verursacht werden.
Temperaturabweichungen bis zu 5°C
sind möglich.
Im Normalbetrieb wird im Display die
wärmste Temperatur des
Gefrierraumes angezeigt.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand oder
bei der ersten Inbetriebnahme des
Gerätes, vor Unterbringung der
Lebensmittel mindestens 12 Stunden
warten.
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern, sollen
große Mengen an Lebensmitteln
eingelagert werden, können alle Laden
oder Körbe herausgenommen ( mit
Ausnahme von der letzten niedrigen
Lade) und die Lebensmittel direkt auf
den gekühlten Abstellflächen
untergebracht werden. Darauf achten,
das max. Fassungsvermögen. nicht zu
überschreiten, das seitlich des Abteils
angegeben ist (wo vorgesehen).
Wichtig
Unbeabsichtigt aaufgetaute LLebensmittel,
beispielsweise wwegen SStromausfall,
müssen, wwenn dder BBetrieb ffür llänger
als ddie iin dder TTabelle ttechnische DDaten
unter dder PPosition „„Lagerzeit bbei
Störung“ aangegebene DDauer
unterbrochen iist, kkurzfristig vverbraucht
oder ssofort ggekocht uund eerneut
eingefroren wwerden ((nach AAbkühlung
Alarm Übertemperatur
Ein Temperaturanstieg im Gefrierfach
(z.B. Stromausfall) wird angezeigt durch:
• die Temperatur blinkt;
• das Symbol blinkt;
• Summton.
Bei Rücksetzung in normale
Bedingungen:
• das akustische Signal verstummt;
• der Temperaturwert blinkt weiter;
Beim Drücken der Taste “E” erscheint
auf der Anzeige für wenige
Sekunden die im Fach erreichte
Höchsttemperatur.
Dann geht das Gerät zurück in den
normalen Bedingungen und erscheint
die Temperatur von dem eingestellten
Fach.
Während der Alarmphase kann der
Summton durch Drücken der Taste E
abgestellt werden.
electrolux
15
Gefrierkalendar
Die Symbole zeigen unterschiedliche
Arten von Tiefkühlgut.
Die Zahlen geben für die jeweilige Art
von Tiefkühlgut die Lagerzeit in
Monaten an. Ob der obere oder der
untere Wert der angegebenen
Lagerzeiten gültig ist, hängt von der
Qualität der Lebensmittel und deren
Vorbehandlung vor dem Einfrieren ab.
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem
Gebrauch aufgetaut werden, indem
man sie am besten im Kühlabteil oder
je nach der zur Verfügung stehenden
Zeit bei Raumtemperatur auftaut.
Kleine Stücke können eingefroren
gekocht werden. Selbstverständlich
verlängert sich dabei die Kochzeit.
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!
Kälteakkus
Im Gefrierschrank ist 2 Kälteakkus
(eutektische Masse) vorgesehen, die
eine Verlängerung der Aufbewahrungszeit des Gefriergutes bei eventuellem
Stromausfall oder Störung ermöglicht.
Die Kälteakkus befinden sich in der
oberen Schublade.
TIPS
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen
werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das
Gefrierabteil eingelegt werden.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht
verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit
den bereits eingefrorenen in
Berührung kommen, um eine
Wärmeübertragung an diese zu
verhindern.
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann
Kälte-Brandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die
Aufbewahrungszeit eingehalten
werden kann.
10 -1210 -1210 - 1210 - 123-63-63-63-63-41-2
16
electrolux
Regelmäßige Reinigung
Benutzen Sie nie Metallgegenstände
um das Gerät zu reinigen, da es
beschädigt werden könnte.
Den Innenraum mit lauwarmem
Wasser und Natron und die lackierten
Teile mit einem Poliermittel reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Das ZZiehen, VVerschieben ooder
Beschädigen vvon eeventuellen RRöhren
und/oder KKabeln iinnerhalb ddes
Gefrierraumes iist zzu vvermeiden.
Den Kondensator und den
Motorkompressor mit einer Bürste
oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis.
Viele sspezifisch ffür ddie RReinigung vvon
Küchenoberflächen eerhältliche MMittel
enthalten cchemische SSubstanzen, ddie
die KKunststoffteile ddieses GGeräts
angreifen bbzw. bbeschädigen kkönnen.
Aus ddiesem GGrund iist ees
empfehlenswert, ddas GGerät aaußen nnur
mit wwarmem WWasser uund eetwas
flüssigem TTellerspülmittel zzu rreinigen.
• Es ssollten kkeine
kohlensäurehaltigen GGetränke iin
das GGefrierfach eeingestellt wwerden,
da ssie eexplodieren kkönnen.
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim
Verkäufer gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit
erfolgt.
• Tür so wenig wie möglich öffnen
und nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren
werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
• Es ssollten kkeine
kohlensäurehaltigen GGetränke iin
das GGefrierfach eeingestellt wwerden,
da ssie eexplodieren kkönnen.
WARTUNG
Vor jjeder RReinigungsarbeit
immer dden NNetzstecker aaus
der SSteckdose zziehen.
Achtung
Dieses GGerät eenthält iim
Kältekreislauf KKohlenwasserstoff.
Aus ddiesem GGrund ddarf ddie
Wartung uund ddas NNachfüllen
aussschließlich vvon aautorisiertem
Fachpersonal ddurchgeführt
werden.
electrolux
17
Stillstandszeiten
Bei längerem Stillstand des Gerätes,
müssen Sie folgendermaßen
vorgehen:
• den Stecker aus der Steckdose ziehen;
• alle Lebensmittel herausnehmen;
• Innenraum und Zubehörteile reinigen;
• die Türen offen lassen, um im
Innern eine gute Luftzirkulation zu
gewährleisten und somit
Geruchsbildung zu vermeiden.
Abtauen
Das Gefrierfach dieses Modelles
gehört zum Typ "no frost"; das
bedeutet das komplette Fehlen der
Reifbildung während des Betriebes,
sowohl an den Innenwänden des
Fachs als auch auf den Lebensmitteln.
Das Fehlen der Reifschicht ist auf die
ständige Zirkulation der Kaltluft im
Innern des Fachs zurückzuführen,
verursacht durch einen automatisch
gesteuerten Ventilator.
18
electrolux
TECHNISCHE DATEN
217
0,778
284
20
20
1600
600
645
Nutzinhalt des Gefrierschrankes in Liter
Energieverbrauch in kWh/Jahr
Gefrierleistung kg/24h
Lagerzeit bei Störung -18°/-9°C in h
Energieverbrauch in kWh/24h
Abmessungen des Gerätes in mm
Höhe
Breite
Tiefe
Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild
befindet sich links unten an der Seitewand.
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
• Ist die Temperatur korrekt?
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzu eermöglichen, iist ees bbeim
Anruf aan dden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem
Garantieschein ooder ddem TTypenschild
(– llinke SSeite –– uunten) eentnehmen
können.
electrolux
19
Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die
Anpassung des Gerätes an andere
Spannungen muß ein
Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen. Sollte
die Netzleitung im Haus nicht mit einer
Erdleitung versehen sein, so muß das
Gerät an eine getrennte Erdleitung
vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
Dieses Gerät entspricht der
folgende EWG Richtlinie:
•
87/308 EEWG
vom 2.6.87
(Deutschland-Ausführung) bzw. der
ÖVE-Richtlinie Nr. F 61/84
(Österreich-Ausführung) bezüglich
Funkentstörung.
•
73/23 EEWG
vom 19/02/73
(Niederspannung) und folgende
Änderungen;
•
89/336 EEWG
vom 03/05/89
(Elektromagnetische Verträglichkeit)
und folgende Änderungen.
Achtung
Es muß möglich sein, das Gerät
vom Netz zu trennen; nach der
Installation muß sie Steckdose daher
zugänglich bleiben.
INSTALLATION
Austellung
Das Gerät sollte nicht in der Nähe von
Wärmequellen wie Heizkörpern oder
Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt werden.
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie
aus der Abb. hervorgeht.
Anordnung des Gerätes unter den
Oberschränken der Küche.
Anordnung des Gerätes ohne
Oberschränke der Küche.
Achtung
Die VVentilations - ÖÖffnungen
müssen iimmer ssaubergehalten wwerden.
Die Nivellierung erfolgt durch Drehen
der am Unterteil des Gerätes
angebrachten Nivellierfüßchen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild des
Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des
Hauses übereinstimmen.
100 mm10 mm
10 mm
NP00
20
electrolux

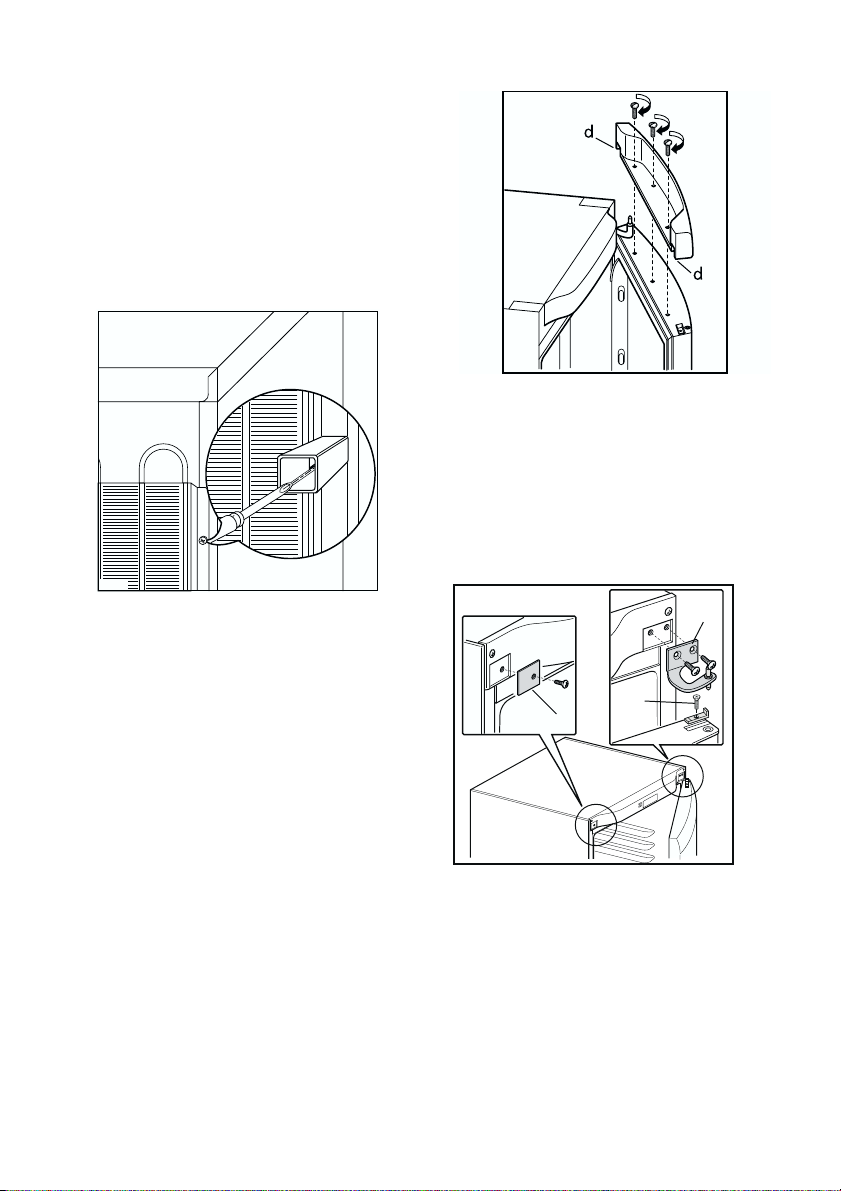

• Lösen Sie die Schrauben und
entfernen die obere
Kunststoffabdeckung.
• Lösen Sie die Bauteile (d) und
befestigen Sie diese auf der
gegenüberliegender Seite.
• Lösen Sie die Abdeckung und
befestigen sie diese auf der
gegenüberliegender Seite
• Legen Sie das Gerät auf die
Geräterückseite.
• Lösen Sie die Schraube der
Scharnierabdeckung (a) .
• Lösen Sie das obere Scharnier und
entfernern es (b).
Hintere Abstandsstücke
Im Beipack sind 2 Distanzstücke
enthalten, die an der Geräte-Rückseite
montiert werden müssen.
Lösen Sie dazu etwas die Schrauben
der Gehäuseabdeckung. Schieben Sie
das Distanzstück unter den
Schraubenkopf und ziehen Sie die
Schraube wieder fest.
Türanschlag wechseln
Der Türanschlag kann von rechts
(Lieferzustand) nach links gewechselt
werden, falls der Aufstellort dies erfordert.
Warnung!
Während des Türanschlagwechsels darf
das Gerät nicht am Stromnetz
angeschlossen sein. Vorher Netzstecker
ziehen.
Die folgenden Handlungsschritte sollten
unter Mithilfe einer zweiten Person zum
Anhalten der Türe durchgeführt werden.
• Öffnen Sie die Türe am aufrecht
stehenden Gerät.
PR153
b
c
a
electrolux
21
• Lösen Sie die Schraube und
entfernen Sie den Türstopper. (c).
• Entfernen Sie die Türe.
• Mit einem Werkzeug entfernen Sie
die Abdeckung (e). Lösen Sie den Pin
vom unteren Scharnier (f) und
schrauben Sie ihn auf der gegenüberliegenden Seite wieder fest.
• Setzen Sie die Abdeckung (e) auf
der gegenüber- liegenden Seite
wieder ein.
• Tür wieder einsetzen.
• Achten Sie darauf, dass die Türe
parallel zur Topabdeckung verläuft.
• Befestigen Sie den Türstopper auf
der gegenüber- liegenden Seite.
• Positionieren und befestigen Sie
das obere Scharnier, das Sie in der
Verpackung der
Gebrauchsanweisung finden, auf
der gegenüber- liegenden Seite.
• Befestigen Sie die Schraube der
neuen Scharnierabdeckung (die in
der Verpackung der
Gebrauchsanwidung finden).
• Stellen sie das Gerät wieder in die
aufrechte Position.
• Öffnen Sie die Türe und befestigen
Sie die Kunststoffabdeckung der
oberen Türe mit den Schrauben.
• Befestigen Sie die Türgriffe auf der
gegenüberliegenden Seite. Setzen
Sie die Kunststoffabdeckungen, die
Sie in der Verpackung der
Gebrauchsanweisung finden, in die
Löcher der ürsprünglichen
Griffbefestigung.
Gerät in Position bringen,
ausrichten, warten mindestens 2
Std. bevor das Gerät in Betrieb
genommen wird. Ans Stromnetz
anschließen.
Falls Sie den Türanschlagwechsel nicht
selbst durchführen möchten,
verständigen Sie bitte den Kundendienst.
Der Kundendienst führt dann den
Türanschlagwechsel auf Ihre Kosten aus.
Achtung
Vergewissern SSie ssich nnach
Ausführung ddes TTüranschlagwechsel,
daß aalle SSchrauben ffest aangezogzen
sind uund ddie ttürdichtung eeinwandfrei
am GGehäuse aanliegt.
Gegenfalls ddie TTürdichtung vvorsichtig
mit eeinem FFön zzu eerwärmen ((max.
50°C) uund vvon HHand iin FForm zziehen.
22
electrolux
GARANTIE/KUNDENDIENST
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von
einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den
Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt
werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies
vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher
Garantie ffür ddieses GGerät ffür dden ZZeitraum vvon 224 MMonaten aab ÜÜbergabe
zu den
folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt
der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung
für dieses Gerät aufge-führten Eigenschaften aufweist. Ein Mangel liegt nur dann vor,
wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert
ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem
Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits
zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden
oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der
Einbauvor-schriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in
einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten
des Mangels in Deutschlandbetrieben wird und Garantieleistungen auch in
Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2)
Monaten nach Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des
Mangels unentgeltlichbeseitigen; die zu diesem Zweck erforderlichen Aufwendungen,
insbesondere Transport-,Wege-, Arbeits- und Materialkosten werden von uns
getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch
diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall
unter dder ffür dden
Endabnehmer kkostengünstigen RRufnummer 00180 3322 666 222 **
die nächstgelegene
Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der
Garantieleistungen festgelegt werden. Nach-besserungsarbeiten werden, soweit
möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der
Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über. 6.
Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt
der Übergabe des Gerätes vom Händler an den Verbraucher, der durch OriginalKaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich
oder-bei Waschgeräten und Wäschetrocknern-in Gemeinschaftsanlagen genutzt
wird, beträgt die Verjährungsfrist sechs (6) Monate.
Electrolux Vertriebs GmbH
Muggenhofer Straße 135
D-90429 Nürnberg
* EEUR 00,09 // MMinute ((Deutsche TTelekom SStand JJan. 22002)
electrolux
23
EUROPÄISCHE GARANTIE
Für dieses Gerät besteht in den am Ende dieses Handbuchs aufgeführten Ländern
eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder
andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein
anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter
folgenden Voraussetzungen mit übertragen:
• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft
haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem
Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für
Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle
Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des
Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen
Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d.
h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen
installiert, die in Ihrem neuen Aufenthaltsland gelten.
Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen
auf die Rechte, die Ihnen gesetzlich zustehen.
24
electrolux
Suomi
www.electrolux.fi
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o., Gerbi eva 98, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www.electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ģ
ě
Россия
electrolux
25
Welcome to the world of Electrolux
You’ve chosen a first class product from Electrolux, which hopefully will provide
you with lots of pleasure in the future. Electrolux ambition is to offer a wide variety
of quality products that would make your life even more comfortable. You can look
at some examples on the cover in this manual. But now it’s time to study this
manual and start using and enjoying the benefits from your new machine. We
promise that it’ll make your life a little easier. Good luck!
26
electrolux
The following symbols are used in this manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips
Environmental information
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it should be taken to the
appropriate collection point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local
council, your household waste disposal service or the shop where you purchased
the product.
electrolux
27
CONTENTS
Safety IInformation 28
Use 331
Cleaning the interior 31
Control panel 31
Display 32
First switch on 32
Switching off 32
Temperature regulation 33
Functions Menu 33
Use of the freezer compartment 35
Storage of frozen food 36
Excessive temperature alarm 36
Freezing calendar 36
Thawing 36
Ice-cube production 37
Cold accumulators 37
Hints 37
Hints for freezing 37
Hints for storage of frozen food 37
Maintenance 338
Periodic cleaning 38
Periods of non-operation 38
Defrosting 38
Technical iinformation 339
Customer sservice aand sspare pparts 339
Installation 40
Location 40
Electrical connection 40
Rear spacers 41
Door reversibility 41
European GGuarantee 43
www.electrolux.com 44
28
electrolux
SAFETY INFORMATION
It is most important that this
instruction book should be retained
with the appliance for future reference.
Should the appliance be sold or
transferred to another owner, or
should you move house and leave the
appliance, always ensure that the
book is supplied with the appliance in
order that the new owner can be
acquainted with the functioning of the
appliance and the relevant warnings.
If this appliance featuring magnetic
door seals is to replace an older
appliance having a spring lock (latch)
on the door or lid, be sure to make
that spring lock unusable before you
discard the old appliance. This will
prevent it from becoming a death-trap
for a child.
These warnings are provided in the
interest of safety. You must read them
carefully before installing or using the
appliance.
General Safety
• This appliance is designed to be
operated by adults. Children
should not be allowed to tamper
with the controls or play with the
product.
• It is dangerous to alter the
specifications or modify this
product in any way.
• Before any cleaning or
maintenance work is carried out,
be sure to switch off and unplug
the appliance.
• This appliance is heavy. Care
should be taken when moving it
• Ice lollies can cause frost burns if
consumed straight from the
appliance.
•• Take uutmost ccare wwhen hhandling
your aappliance sso aas nnot tto ccause
any ddamages tto tthe ccooling uunit
with cconsequent ppossible ffluid
leakages.
• The aappliance mmust nnot bbe llocated
close tto rradiators oor ggas ccookers.
• Avoid pprolonged eexposure oof tthe
appliance tto ddirect ssunlight.
• There mmust bbe aadequate vventilation
round tthe bback oof tthe aappliance
and aany ddamage tto tthe rrefrigerant
circuit mmust bbe aavoided.
• For ffreezers oonly ((except bbuilt-iin
models): aan iideal llocation iis tthe
cellar oor bbasement.
• Do nnot uuse oother eelectrical
appliances ((such aas iice ccream
makers) iinside oof rrefrigerating
appliances.
Service/Repair
• Any electrical work required to
install this appliance should be
carried out by a qualified electrician
or competent person
• This product should be serviced by
an authorized Service Centre, and
only genuine spare parts should be
used.
• Under no circumstances should
you attempt to repair the appliance
yourself. Repairs carried out by
inexperienced persons may cause
injury or more serious
malfunctioning. Refer to your local
electrolux
29
Service Centre, and always insist
on genuine spare parts.
• This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
Use
• The domestic refrigerators and
freezers are designed to be used
specifically for the storage of edible
foodstuffs only.
• Best performance is obtained with
ambient temperature between
+18°C and +43°C (class T); +18°C
and +38°C (class ST); +16°C and
+32°C (class N); +10°C and +32°C
(class SN). The class of your
appliance is shown on its rating
plate.
Warning:
when the ambient
temperature is not included within
the range indicated for the class of
this appliance, the following
instructions must be observed:
when the ambient temperature
drops below the minimum level, the
storage temperature in the freezer
compartment cannot be
guaranteed; therefore it is advisable
to use the food stored as soon as
possible.
• Frozen food must not be re-frozen
once it has been thawed out.
• Manufacturers’ storage
recommendations should be strictly
adhered to. Refer to relevant
instructions.
• The inner lining of the appliance
consists of channels through which
the refrigerant passes. If these
should be punctured this would
damage the appliance beyond
repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS
to scrape off frost or ice. Frost may
be removed by using the scraper
provided. Under no circumstances
should solid ice be forced off the
liner. Solid ice should be allowed to
thaw when defrosting the
appliance.
• Do not place carbonated or fizzy
drinks in the freezer as it creates
pressure on the container, which
may cause it to explode, resulting
in damage to the appliance.Do not
use a mechanical device or any
artificial means to speed up the
thawing process other than those
recommended by the
manufacturer. Never use metal
objects for cleaning your appliance
as it may get damaged.
Installation
• During normal operation, the
condenser and compressor at the
back of the appliance heat up
considerably. For safety reasons,
minimum ventilation must be as
shown in the instructions.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
• Care must be taken to ensure that
the appliance does not stand on
the electrical supply cable.
30
electrolux
Important:
if the supply cord is
damaged, it must be replaced by a
special cord or assembly availa-ble
from the manufacturer or its service
agent.
• If the appliance is transported
horizontally, it is possible that the
oil contained in the compressor
flows in the refrigerant circuit. It is
advisable to wait at least two hours
before connecting the appliance to
allow the oil to flow back in the
compressor.
• There are working parts in this
product which heat up. Always
ensure that there is adequate
ventilation as a failure to do this will
result in component failure and
possible food loss. See installation
instructions.
• Parts which heat up should not be
exposed. Wherever possible the
back of the product should be
against a wall.
Environment
Protection
This aappliance ddoes nnot ccontain
gasses wwhich ccould ddamage tthe oozone
layer, iin eeither iits rrefrigerant ccircuit oor
insulation mmaterials. TThe aappliance
shall nnot bbe ddiscarded ttogether wwith
the uurban rrefuse aand rrubbish. AAvoid
damaging tthe ccooling uunit, eespecially
at tthe rrear nnear tthe hheat eexchanger.
Information oon yyour llocal ddisposal ssites
may bbe oobtained ffrom mmunicipal
authorities. TThe mmaterials uused oon tthis
appliance mmarked bby tthe ssymbol
are rrecyclable.
electrolux
31
USE
Cleaning the interior
Before using the appliance for the first
time, wash the interior and all internal
accessories with luke-warm water and
some neutral soap so as to remove
the typical smell of a brand-new
product, then dry thoroughly.
Control panel
A
B
C
D
E
A - Appliance button ON/OFF
B - Temperature regulation button
C - Temperature and function indicator
D - Function button
E - Confirmation button
Do nnot uuse ddetergents oor
abrasive ppowders, aas tthese wwill
damage tthe ffinish.
32
electrolux
Display
Excessive temperature alarm
If on the temperature indicated is
the ambient temperature
negative Temperature indicator
Temperature indicator
If on the Child Lock function is on
If on the function timer is on
If on the Drinks Chill function is on
If on the Action Freeze function is
on
If on the Eco Mode function is on
First switch on
After plugging the plug into the power
outlet, if the display is not illuminated,
press key (A), appliance on.
As soon as the appliance is turned on,
it is in alarm condition, the temperature
flashes and you will hear a buzzer.
Press key (E) and the buzzer will go off
(also see the
section on "excessive temperature
alarm") the icon still flashes and on
the indicator will appear
the warmest temperature reached.
For a correct storage of the food select
the Eco Mode function that guarantee
the following temperature is set:
-18°C in the freezer
• Wait until the inside compartment
temperature reach -18°C, before
introducing the goods in the freezer
compartment.
• To select a different temperature
see "Temperature regulation".
Switching off
The appliance is shut off by pressing
key (A) for more than 1 second. During
this, a countdown of the temperature
from -3 -2 -1 will be shown.
electrolux
33
Temperature regulation
The temperature may be regulated by
pressing the key B.
By pressing the key B the current
temperature setting flashes on the
indicator and by pressing the key B
again it is possible to change it.
You confirm the choice of the
temperature either by pressing the key
E, (you will hear the buzzer) or by
waiting for some seconds (you will not
hear the buzzer).
Then the indicator shows again the
inside compartment temperature.
The newly selected-temperature must
be reached after 24 hours.
After a long period out of use it is not
necessary to set again the
temperature because it remains
stored.
Attention!
During the stability period by the first
starting the temperature displayed can
not correspond to the setting
temperature. During this time it is
possible that the temperature
displayed is different than the setting
temperature.
Functions Menu
By activating the key D the functions
menu is operating.
Each function could be confirmed by
pressing button E. If there is no
confirmation after some seconds the
display will go out from the menu and
return in normal condition.
The following functions are indicated:
Ambient Temperature
Child Lock function
Eco Mode function
Action Freeze function
Drinks Chill function
Ambient Temperature
Function
The ambient temperature function is
activated by pressing key D (several
times if necessary) until the
corresponding icon appears .
In this condition the displayed
temperature is the ambient
temperature.
You must confirm the choice by
pressing key E within few seconds.
You will hear the buzzer and the icon
remains lighted.
It is possible to de-activate the function
at any time by pressing key D until the
corresponding icon will flash and then
key E.
Child Lock Function
The Child Lock function is activated by
pressing key D (several times if
necessary) until the corresponding icon
appears .
You must confirm the choice by
pressing key E within few seconds.
You will hear the buzzer and the icon
remains lighted.
In this condition any possible operation
through the keys does not cause any
change as long as this function is
activated.
34
electrolux
To freeze fresh foods, you will need to
activate the Action Freeze function.
Press key D (several times if
necessary) until the corresponding icon
appears .
You must confirm the choice by
pressing key E within few seconds.
You will hear the buzzer and on the
display will appear some animation
with lines.
After a pre-cooling period of 24 hours,
place the foods in the freezer.
Place the food to be frozen in the
compartment, as this is the coldest
point.
The freezing process takes 24 hours.
During this period do not put other
foods in the freezer.
This function stops automatically after
52 hours.
It is possible to de-activate the function
at any time by pressing key D until the
corresponding icon will flash and then
key E.
It is possible to de-activate the function
at any time by pressing key D until the
corresponding icon will flash and then
key E.
It is possible to de-activate the
function at any time by pressing key D
until the corresponding icon will flash
and then key E.
Eco mode Function
The Eco mode function is activated by
pressing key D (several times if
necessary) until the corresponding icon
appears (or setting the temperature
at -18°C).
You must confirm the choice by
pressing key E within few seconds.
You will hear the buzzer and the icon
remains lighted.
In this condition the chosen temperatures
are automatically set (- 18°C), in the
best conditions for storing food.
It is possible to de-activate the function
at any time by changing the selected
temperature in the compartment.
Action Freeze Function
The freezer compartment is suitable for
long term storage of commercially
frozen and deep-frezen food, and for
freezing fresh food.
The maximum quantity of foods to
freeze in 24 hours is shown on the
serial number plate.
To freeze the amount of food indicated
on the serial number plate, place the
food directly in touch with the cooling
surface (remove the drawer or basket).
In case the food is frozen inside the
drawers or baskets, the maximum
quantity is slightly reduced.
10 kg
10 kg
electrolux
35
Drinks Chill Function
The Drinks Chill function is to be used
as a safety warning when placing
buttles in the freezer compartment. It is
activated by pressing key D (several
times if necessary) until the
corresponding icon appears .
You must confirm the choice by
pressing key E within few seconds.You
will hear the buzzer and the icon
remains lighted.
In this condition it operates a timer
with a default value of 30 min and it
could change from 1 to 90 min, by
pressing key B you select the minutes
needed.
At the end of the selected time there
are the following indications:
• on the indicator the symbol
flashing ;
• the icon flashing ;
• the icon flashing;
• sounding of an acoustic alarm until
key E is pressed.
At this point bear in mind to remove
the drinks contained in the freezer
compartment.
It is possible to de-activate the function
at any time by pressing key D until the
corresponding icon will flash and then
key E.
Use of the freezer
compartment
The ffreezer iis pprovided wwith tthe ssymbol
which mmeans tthat iit iis
suitable ffor ffreezing ffresh ffood
and ffor llong tterm sstorage oof ffrozen
and ddeep-ffrozen ffood.
The temperature may be regulated
between -15°C and -24°C.
We suggest setting the internal
temperature of approximately -18°C,
which guarantees proper freezing and
conservation of the frozen foods.
Attention!
During the stability period by the first
starting the temperature displayed can
not correspond to the setting
temperature. During this time it is
possible that the temperature
displayed is different than the setting
temperature.
Attention!
Difference between the temperature
displayed and temperature setting is
normal. Especially when:
• a new setting has recently been
selected
• the door has been left open for a
long time
• warm food has been placed in the
compartment
Difference until 5°C inside the
compartment are quite normal.
During normal functioning the indicator
shows the warmest temperature inside
the compartment.
36
electrolux
• the temperature value continues to
flash;
When you press key "E" to de-activate
the alarm, the highest temperature
reached in the compartment appears
on indicator for some seconds.
Then it returns on the normal
operation showing the temperature of
the selected compartment.
During the alarm phase, the buzzer
can be switched off by pressing key E.
Freezing Calendar
The symbols show different types of
frozen goods.
The numbers indicate storage times in
months for the appropriate types of
frozen goods. Whether the upper or
lower value of the indicated storage time
is valid depends on the quality of the
foods and pre-treating before freezing.
Thawing
Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator or at room temperature,
depending on the time available for
this operation.
Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.
Storage of frozen food
When first starting-up or after a period
out of use, before putting the products
in the compartment let the appliance
run at least 12 hours. To obtain the
best performance from this appliance,
you should:
if large quantities of food are to be
stored, remove all drawers and
baskets from appliance and place food
on cooling shelves.
Pay careful attention not to exceed load
limit stated on the side of the upper
section (where applicable) .
Important
In tthe eevent oof aaccidental ddefrosting,
for eexample ddue tto aa ppower ffailure, iif
the ppower hhas bbeen ooff ffor llonger tthat
the vvalue sshown iin tthe ttechnical
characteristics cchart uunder ""rising
time", tthe ddefrosted ffood mmust bbe
consumed qquickly oor ccooked
immediately aand tthen rrefrozen ((after
cooling).
Excessive temperature
alarm
An increase in the temperature in a
compartment (for example due to an
power failure)
is indicated by:
• flashing temperature;
• flashing of the icon ;
• sounding of buzzer.
When normal conditions are restored:
• the acoustic signal shuts off;
10 -1210 -1210 -1210- 123-63-63-63-63-41-2
electrolux
37
Ice-cube production
This appliance is equipped with one or
more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
Do nnot uuse mmetallic iinstruments tto
remove tthe ttrays ffrom tthe ffreezer.
Cold accumulators
2 cold accumulators are supplied in
the freezer; these increase the length
of time for which food will keep in the
event of a power failure or breakdown.
They must be placed in the top
drawer
HINTS
Hints for freezing
To help you make the most of the
freezing process, here are some
important hints:
• the maximum quantity of food
which can be frozen in 24 hrs. is
shown on the rating plate;
• the freezing process takes 24
hours. No further food to be frozen
should be added during this period;
• prepare food in small portions to
enable it to be rapidly and
completely frozen and to make it
possible subsequently to thaw only
the quantity required;
• wrap up the food in aluminium foil
or polythene and make sure that
the packages are airtight;
• do not allow fresh, unfrozen food
to touch food which is already
frozen, thus avoiding a rise in
temperature of the latter;
• water ices, if consumed
immediately after removal from the
freezer compartment, can possibly
cause the skin to be freeze burnt;
• it is advisable to show the freezingin date on each individual pack to
enable you to keep tab of the
storage time;
• do nnot pput ccarbonated lliquids ((fizzy
drinks, eetc.) iin tthe ffreezer
compartment aas tthey mmay
burst.
Hints for storage
of frozen food
To obtain the best performance from
this appliance, you should:
• make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to
the freezer in the shortest possible
time;
• not open the door frequently or
leave it open longer than absolutely
necessary.
• Once defrosted, food deteriorates
rapidly and cannot be refrozen.
• Do not exceed the storage period
indicated by the food
manufacturer.
38
electrolux
MAINTENANCE
Unplug tthe aappliance bbefore
carrying oout aany mmaintenance
operation.
Warning
This aappliance ccontains
hydrocarbons iin iits ccooling uunit;
maintenance aand rrecharging
must ttherefore oonly bbe ccarried
out bby aauthorized ttechnicians.
Periodic cleaning
Clean the inside with warm water and
bicarbonate of soda.
Rinse and dry thoroughly.
Do nnot ppull, mmove oor ddamage
any ppipes aand //or ccables iinside
the ccabinet ..
Clean the condenser (black grill) and
the compressor at the back of the
appliance with a brush or a vacuum
cleaner. This operation will improve the
performance of the appliance and
save electricity consumption.
Many pproprietary kkitchen ssurface
cleaners ccontain cchemicals tthat ccan
attack/damage tthe pplastics uused iin
this aappliance. FFor tthis rreason iit iis
recommended tthat tthe oouter ccasing oof
this aappliance iis oonly ccleaned wwith
warm wwater wwith aa llittle wwashing-uup
liquid aadded.
Periods of non-operation
When the appliance is not in use for
long periods, take the following
precautions:
• remove the plug from the wall
socket;
• remove all food;
• defrost and clean the interior and
all accessories;
• leave the door ajar to allow air to
circulate to prevent unpleasant
smells.
Defrosting
The freezer compartment is a "no
frost" type. This means that there is no
buildup of frost when it is in operation,
neither on the internal walls nor on the
foods.
The absence of frost is due to the
continuous circulation of cold air inside
the compartment, driven by an
automatically controlled fan.
electrolux
39
CUSTOMER SERVICE
AND SPARE PARTS
If the appliance is not functioning
properly, check that:
• the plug is firmly in the wall socket
and the mains power switch is on;
• there is an electricity supply (find
out by plugging in another
appliance);
• If your appliance is still not working
properly after making the above
checks, contact the nearest service
centre.
To oobtain ffast sservice, iit iis eessential tthat
when yyou aapply ffor iit yyou sspecify tthe
model aand sserial nnumber oof yyour
appliance wwhich ccan bbe ffound oon tthe
guarantee ccertificate oor oon tthe rrating
plate llocated iinside tthe aappliance, oon
the bbottom lleft-hhand sside.
TECHNICAL INFORMATION
217
0,778
284
20
20
1600
600
645
Net Freezer Capacity lt.
Energy Consumption kWh/year
Freezing Capacity kg/24h
Rising time
Energy Consumption kWh/24h
Dimensions mm
High
Width
Depth
The technical infomation are situated in the rating plate on the internal left
side of the appliance .
40
electrolux
INSTALLATION
Location
The appliance should be installed well
away from sources of heat such as
radiators, boilers, direct sunlight etc.
Ensure that air can circulate freely
around the back of the cabinet. To
ensure best performance, if the
appliance is positioned below an
overhanging wall unit, the minimum
distance between the top of the
cabinet and the wall unit must be at
least 100 mm . Ideally, however, the
appliance should not be positioned
below overhanging wall units. Accurate
levelling is ensured by one or more
adjustable feet at the base of the
cabinet.
Attention
It must be possible to disconnect the
appliance from the mains power
supply; the plug must therefore be
easily accessible after installation.
Electrical connection
Before plugging in, ensure that the
voltage and frequency shown on the
serial number plate correspond to your
domestic power supply. Voltage can
vary by ±6% of the rated voltage.
For operation with different voltages, a
suitably sized auto-transformer must
be used.
The aappliance mmust bbe eearthed.
The power supply cable plug is provided
with a contact for this purpose.
If the domestic power supply socket is
not earthed, connect the appliance to
a separate earth in compliance with
current regulations, consulting a
specialist technician.
The MManufacturer ddeclines aall
responsibility iif tthe aabove ssafety
precautions aare nnot oobserved.
This appliance complies with
the following E.E.C. Directives:
•
87/308 EEEC
of 2/6/87 relative to
radio interference suppression.
•
73/23 EEEC
of 19.2.73 (Low Voltage
Directive) and subsequent
modifications;
•
89/336 EEEC
of 3.5.89
(Electromagnetic Compatibility
Directive) and subsequent
modifications.
100 mm10 mm
10 mm
NP00
electrolux
41
Rear spacers
In the bag with the documentation,
there are two spacers which must be
fitted as shown in the figure .
Slacken the screws and insert the
spacer under the screw head, then retighten the screws.
Door reversibility
Before carrying out any operations,
remove the plug from the power socket.
To change the opening direction of the
door, proceed as follows:
• To carry out the following operations,
we suggest that this be made with
another person that will keep a firm
hold on the door of the appliance
during the operations.
• Open the door with the appliance in
the upright position. Unscrew the
screws and remove the upper door
plastic trim.
• Remove the little plastic cover from
the door plastic trim and refit on the
opposite side (d).
• Lay the appliance onto its back side.
• Remove the screw of the hinge cover
plug (a).
• Unscrew the upper hinge and remove
it (b).
• Unscrew the screw and remove the
door stopper (c).
• Remove the door.
PR153
b
c
a
42
electrolux
• Remove using a tool the cover (e)
unscrew the lower hinge pivot (f)
and place it on the opposite side.
• Reinsert the cover (e) on the
opposite side.
• Reinsert the door .
• Pay attention that the front board
of the door is parallel to the front
board of the top.
• Fix the door stopper on the
opposite side.
• Position and fix the upper hinge (that
can be found in the instruction for use
bag) on the opposite side .
• Fix the screw of the new cover hinge
(that can be found in the instruction
for use bag).
• Lift up the appliance to vertical
position.
• Open the door and reposition the
upper door plastic trim with screws.
• Fix the handle on the opposite side,
insert the plastic plugs into the holes
left open that can be found in the
instruction for use bag.
Reposition, level the appliance,
wait for at least two hours and then
connect it to the power socket.
In case you do not want to carry out the
above mentioned operations, contact the
nearest After Sales Service Force.. The
After Sales Service specialist will carry
out the reversibility of the doors at your
cost.
Warning
After hhaving rreversed tthe oopening
direction oof tthe ddoor ccheck tthat aall tthe
screws aare pproperly ttightened aand tthat
the mmagnetic sseal aadheres tto tthe
cabinet.
If tthe aambient ttemperature iis ccold ((i.e.
in WWinter), tthe ggasket mmay nnot ffit
perfectly tto tthe ccabinet. IIn tthat ccase,
wait ffor tthe nnatural ffitting oof tthe ggasket
or aaccelerate tthis pprocess bby hheating
up tthe ppart iinvolved wwith aa nnormal
hairdryer. LLay tthe aappliance oonto iits
back sside.
electrolux
43
EUROPEAN GUARANTEE
This appliance is guaranteed by Electrolux in each of the countries listed at the
back of this user manual, for the period specified in the appliance guarantee or
otherwise by law. If you move from one of these countries to another of the
countries listed, the appliance guarantee will move with you subject to the
following qualifications:
• The appliance guarantee starts from the date you first purchased the appliance
which will be evidenced by production of a valid purchase document issued by
the seller of the appliance.
• The appliance guarantee is for the same period and to the same extent for
labour and parts as exists in your new country of residence for this particular
model or range of appliances.
• The appliance guarantee is personal to the original purchaser of the appliance
and cannot be transferred to another user.
• The appliance is installed and used in accordance with instructions issued by
Electrolux and is only used within the home, i.e. is not used for commercial
purposes.
• The appliance is installed in accordance with all relevant regulations in force
within your new country of residence.
The provisions of this European Guarantee do not affect any of the rights granted
to you by law.
44
electrolux
Suomi
www.electrolux.fi
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o., Gerbi eva 98, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www.electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ģ
ě
Россия
2223 427-01-00 13042007
wwwwww..eelleeccttrroolluuxx..ccoomm
www.electrolux.de
Loading...
