Opvaskemaskine
Brugsanvisning
ANC 822 945 075 - 00 - 0799
ESL 664 VI
DA
Kære kunde!
Læs venligst denne brugsanvisning grundigt.
Vær især opmærksom på sikkerhedshenvisningerne
på de første sider i denne brugsanvisning! Gem
brugsanvisningen til senere brug. Lad brugsanvisningen følge maskinen, hvis den senere overdrages til
en ny ejer.
1
Med advarselstrekanten og/eller med ordene
(Advarsel!, Forsigtig!, OBS.!)fremhæves
henvisninger, der er vigtige for Deres sikkerhed eller maskinens funktionsdygtighed.
Disse skal ubetinget iagttages.
1.2.3.
3
2
Ved eventuel forekommende fejl indeholder brugsanvisningen henvisninger, således at De selv kan
afhjælpe disse, se afsnit "Hvad skal man gøre,
hvis...".
Hvis disse henvisninger ikke skulle hjælpe, bedes De
kontakte kundeservice.
Ved tekniske problemer er vor kundeservice til enhver
tid til rådighed.
Se kapitlet "Service".
Numererede anvisninger om fremgangsmåde vejleder Dem trin for trin ved brugen af
maskinen.
Efter dette symbol får De supplerende informationer til betjeningen og den praktiske
anvendelse af maskinen.
Med dette symbol markeres tips og henvisninger med hensyn til den økonomiske og
miljøvenlige brug af maskinen.
3
2
Deres opvaskemaskine har det nye opvaskesystem "IMPULSOPVASK".
For at opnå en bedre rengøring af servicet varieres motorens omdrejningstal og
skylletrykket ved det dette opvaskesystem i løbet af et opvaskeprogram. Derfor
varierer også lydniveauet af det aktive
opvaskeprogram.
Indhold
Sikkerhedshenvisninger .................................................................4
Kassering .............................................................................5
Vask økonomisk og miljøvenligt op ........................................................5
Beskrivelse af maskine, betjenings- og indikatorfelt ..........................................6
Betjenings-ogindikatorfelt.................................................................7
Før ibrugtagning første gang .............................................................7
Indstil vandblødgøringsanlægget ............................................................8
Påfyldning af specialsalt til vandblødgøringsanlægget ...........................................9
Påfyldning af afspændingsmiddel ..........................................................10
Indstilling af afspændingsmiddeldosering . . . ...............................................10
Påfyldning af service ...................................................................11
Sorteringafbestik ....................................................................11
Påfyldning af gryder, pander og store tallerkner .............................................12
Påfyldning af kopper, glas og kaffeservice . . ...............................................12
Højdeindstilling af den øverstekurv ......................................................13
Påfyldning af opvaskemiddel ..............................................................13
Valg af opvaskeprogram (programtabel) .....................................................14
Opvaskeprogrammetstartes ..............................................................15
Sletningafopvaskeprogram ............................................................15
Afbrydelse af opvaskeprogram (kun i nødstilfælde) ..........................................15
Indstilling af forsinket start .............................................................15
Frakoblingafopvaskemaskinen............................................................16
Vedligeholdelse og rengøring ............................................................17
Rengøringaffiltrene ..................................................................17
Udskiftningafindrebelysning .............................................................18
Hvad skal man gøre, hvis... ..............................................................19
...advarselslyde signaliserer en fejl i opvaskemaskinen. .........................................19
...hvis der opstår problemer ved brugen af opvaskemaskinen. ....................................19
...opvaskeresultatet er ikke tilfredsstillende. ...................................................20
Tekniske data .........................................................................20
Henvisninger til kontrolinstitutter ........................................................21
Opstillings- og tilslutningsanvisning ......................................................22
Opstilling af opvaskemaskinen ..........................................................22
Montering af møbelpladen ..............................................................23
Tilslutning af opvaskemaskinen ..........................................................23
Tilslutningafvand ......................................................................23
Tilladtvandtryk ......................................................................23
Tilslutning af tilløbsslange ..............................................................23
Vandafløb ..........................................................................24
Vandbeskyttelsessystem ..............................................................24
Elektrisktilslutning ......................................................................25
Tilslutningsteknik .......................................................................25
Service ...............................................................................26
Garanti ...............................................................................27
Produktansvar: ......................................................................27
3
1 Sikkerhedshenvisninger
Selvom maskinen overholder gældende regler føler vi
os forpligtede til at gøre Dem bekendt med de følgende sikkerhedshenvisninger:
Opstilling, tilslutning, igangsætning
• Opvaskemaskinen må kun transporteres i oprejst
stilling.
• Kontroller opvaskemaskinen for transportskader.
En beskadiget maskine må under ingen omstæn-
digheder tilsluttes. Henvend Dem i tilfælde af ska-
der til Deres leverandør.
• Før start kontrolleres, at driftsspændingen og
strømarten, der er angivet på typeskiltet, svarer til
netspænding og strømart på opstillingsstedet.
Den nødvendige elektriske sikring fremgår ligele-
des af typeskiltet.
• Hvorledes opvaskemaskinen opstilles og tilsluttes
rigtigt,kanDelæse i kapitel "Installation". Multi-
stik/-koblinger og forlængerledninger må ikke
anvendes.
Sikkerhed af børn
• Børn er ofte ikke opmærksomme på faren i forbin-
delse med elektriske maskiner. Hold dem derfor
under opsyn, når opvaskemaskinen er tændt og
lad dem aldrig lege med den – der er risiko for, at
børn lukker sig inde (risiko for kvælning!).
• Emballagedele (f.eks. folier, styropor) kan være
farlige for børn. Risiko for kvælning! Hold emballa-
gedele borte fra børn.
• Opvaskemidler kan forårsage ætsning i øjne,
mund og gane eller kan føre til kvælning! Iagttag
sikkerhedshenvisningerne fra producenterne af
opvaskemidlerne.
• Vandet i opvaskemaskinen er ikke til at drikke.
Hvis der skulle være rester af opvaskemiddel i
maskinen er der risiko for ætsning!
• Når opvaskemaskinen kasseres: Træk stikket ud,
ødelægdørlåsen, skær netledningen over og kas-
ser den. Ødelægdørlåsen for at døren ikke mere
kan lukkes.
Almen sikkerhed
• Reparationer på opvaskemaskinen må kun foreta-
ges af en fagmand. Usagkyndige reparationer kan
medføre betydelig risiko for brugeren. Ved repara-
tioner bør De derfor kontakte Electrolux Hvideva-
rer-Service eller Deres fagforhandler.
• Tag aldrig vaskemaskinen i brug, hvis netlednin-
gen, til-/afløbsslangen er beskadiget eller hvis
betjeningspanelet, arbejdspladen eller sokkelom-
rådet er så beskadiget, at det indre af maskinen
synligt.
• Hvis tilslutningsledningen er beskadiget eller skal
udskiftes med en længere tilledning, skal denne
(kan købes hos ELECTROLUX Hvidevare-Service) udskiftes af en af ELECTROLUX autoriseret
kundeservice.
• Tr æk aldrig stikket ud af stikkontakten ved at hive i
ledningen. Tag fat i selve stikket.
• Ombygninger eller forandringer af vaskemaskinen
er af sikkerhedsgrunde ikke tilladt.
• Vær opmærksom på, at opvaskemaskinens dør
altid er lukket undtagen når den fyldes eller tømmes. Således undgår De, at nogen falder over
døren og derved bliver kvæstet.
• Hvis opvaskemaskinen har en skuffe til knive, skal
spidse knive eller bestik med skarpe kanter lægges i denne skuffe.
Hvis opvaskemaskinen ikke har en skuffe til knive,
skal spidse knive og bestik med skarpe kanter
lægges i den øverste kurv eller stilles i bestikkurven med spidsen nedad.
Formålsbestemt anvendelse
• Vask kun normalt køkkengrej i opvaskemaskinen.
Hvis maskinen anvendes til andre formåleller
betjenes forkert, overtager fabrikanten ingen
ansvar for eventuelle skader.
• Inden brug af specialsalt, opvaske- og afspændingsmidler skal det kontrolleres, at producenterne af disse produkter udtrykkeligt anbefaler
anvendelse af disse i husholdningsmaskiner.
• Fyld ikke opløsningsmidler i opvaskemaskinen.
Risiko for eksplosion!
• Vandbeskyttelsessystemet beskytter mod vandskader, dog skal følgende forudsætninger være
opfyldt:
– Nettilslutningen skal bibeholdes ved frakoblet
opvaskemaskine.
– Opvaskemaskinen skal være korrekt installe-
ret.
– Luk altid for vandhanen, når opvaskemaskinen
ikke er under opsyn i en længere periode,
f.eks. ferierejse.
• SætellerstilDemikkepå den åbne dør, da maski-
nen ellers kan tippe.
• Ved fejl tilf ælde lukkes for vandhanen, derefter
slukkes for maskinen og stikket trækkes ud af stikkontakten. Ved fast installation: Sikring(er) frakobles hhv. skruesikringer drejes ud.
4
2 Kassering
Kassering af emballagemateriale
Kassér opvaskemaskinens emballagemateriale på en
miljømæssig korrekt måde. Alle anvendte emballagematerialer er uskadelige for miljøet og kan genanvendes.
• Dele af kunststof er kendetegnede med internationalt standardiserede forkortelser:
– >PE< for polyætylen, f.eks. emballagefolier
– >PS< for polystyrol, f.eks. polsterdele (prin-
cipielt uden CFC)
– >POM< for polyoxymetylen, f.eks. plastklem-
mer
• Kartondelene er fremstillet af genbrugspapir og
bør afleveres til genbrug.
Kassering af udtjent maskine
Når maskinen til sin tid skal kasseres, afleveres den
til korrekt destruktion.
2 Vask økonomisk og miljøvenligt op
• Indstil vandblødgøringsanlægget rigtigt.
• Skyl ikke services under rindende vand inden
opvask.
• Hvis maskinen ikke er helt fyldt, beregner påfyldningsregistreringen den fornødne vandmængde
og reducerer programvarigheden. Det er mest
økonomisk at vaske op, når maskinen er helt fyldt.
• Vælg et opvaskeprogram der svarer til fyldningen
samt tilsmudsningsgraden.
• Opvaskemiddel, specialsalt og afspændingsmiddel må ikke doseres højere end det anbefales af
producenten og i denne brugsanvisning.
5
Beskrivelse af maskine, betjenings- og
indikatorfelt
Vaskerør
Gummitætning for
sammenkobling af
vandtilløbet til den
øverste spulearm
Spulearme
Beholder til
specialsalt
Rum til afspændingsmiddel
Rum til
opvaskemiddel
Betjenings- og indikatorfelt
Typeskilt
Filtre
6
Betjenings- og indikatorfelt
Indstilling af
vandblødgøringsanlæg
Betjeningsfelt
Betjeningsfeltet bestårafenTænd/Sluk-taste 9
og programtaster med LED-indikatorer.
Vandblødgøringsanlæg: Supplerende til det
påtrykte opvaskeprogram kan man i kombination
med Tænd/Sluk-tasten
nens vandblødgøringsanlæg, så det svarer til vandets
hårdhed.
9 indstille opvaskemaski-
Indikator for den
indstillede starttid
Indstilling
af starttid
Kontrolindikatorer
Indikatorer for de
enkelte programtrin
Kontrolindikatorer:
Lysende kontrolindikatorer betyder, at De skal:
t
à
v
Efterfyld specialsalt
Efterfyld afspændingsmiddel
Vandhanen åbnes
Før ibrugtagning første gang
Fjern inden ibrugtagningen alle klemmer, som sikrer
kurvene under transporten.
Foretag derefter følgende:
1. Indstil vandblødgøringsanlægget
2. Påfyldning af specialsalt til vandblødgøringsan-
lægget.
3. Påfyldning af afspændingsmiddel
7
Indstil vandblødgøringsanlægget
For at undgå kalkaflejringer på service og i opvaskemaskinen skal servicet skylles med blødt,dvs.kalk-
fattigt vand. Derfor har opvaskemaskinen et
vandblødgøringsanlæg, hvor brugsvandet afkalkes til
en hårdhed på ca. 4 °d (tysk hårdhedsgrad) ved
hjælp af specialsalt.
3
Vandblødgøringsanlægget indstilles i henhold til
tabellen på det trin, der svarer til vandets hårdhed i
Deres boligområde. Vandblødgøringsanlægget kan
indstilles i 10 trin.
Det lokale vandværk kan oplyse om vandets
hårdhed i Deres boligkvarter.
Vand e ts hårdhed
1
)immol/l2)Område
i °d
41-50
35-40
31-34
27-30
23-26
19-22
15-18
11-14 1,9-2,5 II 2 2
4-10 0,7-1,8 I/II 1 1
under 4 under 0,7 I
1)(°d) tysk grad, mål for vandets hårdhed
2)(mmol/1) millimol pr. liter, international enhed for vandets hårdhed
*indstilling foretaget på fabrikken
1. Tryk vedvarende på blødgøringstasten og tryk på
Tænd/Sluk-tasten
– Blødgøringstastens signalindikator starter med
at blinke.
– Antallet af blinksignaler svarer til det indstillede
hårdhedstrin. (Undtagelse: Hårdhedstrin 0
vises gennem 10 blinksignaler).
– Disse blinksignaler gentages flere gange efter
5 sekunders pause.
2. Ved at trykke på blødgøringstasten forhøjes hård-
hedstrinnet med 1 trin (Undtagelse: Efter hårdhedstrin 9 kommer hårdhedstrin 0).
3. Nårhårdhedstrinnet er indstillet rigtigt, tryk på
7,3-9,0
6,3-7,2
5,5-6,2
4,8-5,4
4,1-4,7
3,3-4,0
2,6-3,2
9.
IV
III
Indstilling på
hårdhedstrin
9
8
7
6
5
4
3*
0
ingen salt nødvendig
Antal af
blinksignaler
9
8
7
6
5
4
3
10
Tænd/Sluk-tasten
Hårdhedstrinnet gemmes så.
8
9.
Påfyldning af specialsalt til vandblødgøringsanlægget
1
Anvend kun specialsalt til opvaskemaskinen.
Fyld aldrig andre saltarter (f.eks. normalt
salt) eller opvaskemiddel i beholderen til saltet. Dette ødelægger vandblødgøringsanlæg-
get.
Kontroller inden hver påfyldning af salt, at det
er en pakke specialsalt, som De har fået fat
på.
Påfyld specialsalt:
• Inden den første ibrugtagning af opvaskemaskinen
• Når kontrolindikatoren salt lyser
ningspanelet.
3
1. Døren åbnes og tag den nederste kurv ud.
2. Drej låget af beholderen til salt mod uret for at
3. Kun ved den første ibrugtagning:
4. Sæt den medleverede tragt i beholderens åbning.
3
5. Rengør beholderens åbning for saltrester.
6. Drej låget med uret, indtil det stopper, ellers kan
7. Hvis De ikke vasker op lige efter saltet er fyldt på,
Hvis vandets hårdhed i Deres boligkvarter er
under 4 °d, behøverDeikkeatpåfylde spe-
cialsalt.
åbne den.
Fyld beholderen til salt med vand.
Fyld specialsalt i beholderen gennem tragten.
Kapacitet alt efter kornstørrelse ca. 1,0-1,5 kg.
Beholderen må ikke fyldes for meget med specialsalt.
Vandet, der fortrænges på grund af påfyldning af salt, løber fra beholderen til salt ned i
bunden af skyllerummet. Dette er normalt, o
dette vand pumpes ud ved start af det næste
opvaskeprogram.
specialsaltet komme ind i vaske- og skyllevandet.
Dette kan forårsage matte glas.
t på betje-
SALE
SALT
SALZ
SEL
bør De gennemføre programmet forskylning
løbe. Derved skylles saltet bort fra bunden af
maskinen.
3
1.
Alt efter kornstørrelse kan det vare et par
timer, inden saltet opløses i vandet og kon-
trolindikatoren specialsalt
Indstillingen af vandblødgøringsanlægget og
dermed saltforbruget er afhængige af den
lokale vandhårdhed.
t igen slukkes.
b
9
Påfyldning af afspændingsmiddel
Afspændingsmidlet bevirker at vandet løber hurtigere
af servicet, så evt. kalk ikke sætter sig.
1
Påfyld afspændingsmiddel:
• Inden ibrugtagning af opvaskemaskinen
• Når kontrolindikatoren Afspænding
Rummet til afspændingsmidlet er på indersiden af
opvaskemaskinens dør.
1. Døren åbnes
2. Drej beholderens lågen¼ omgang mod uret og
Anvend kun afspændingsmidler beregnet til
opvaskemaskinen. Fyld aldrig andre midler
eller opvaskemiddel i rummet til afspændingsmidlet. Dette beskadiger maskinen.
à lyser på
betjeningspanelet.
tag det af.
3. Påfyld afspændingsmiddel; maksimalt til den stip-
lede linie. Det svarer til en påfyldningsmængde på
ca. 150 ml
4. Sætlåget på igen og drej det fast med uret.
5. Nårafspændingsmiddel er hældt ved siden af, tør-
res det af med en klud. Ellers dannes der for
meget skum under opvasken.
Indstilling af afspændingsmiddeldosering
3
1. Drej beholderens lågen¼ omgang mod uret og
2. Indstil doseringen med skaftet af en teske.
3. Sætlåget på igen og drej det fast med uret.
4. Hvis afspændingsmidlet er hældt ved siden af, tør-
Indstillingen af afhængig af afspændingsmidlets °pH.
Surt afspændingsmiddel med en °pH omkring 2 kræ-
ver en indstilling på ca. 4. Neutralt afspændingsmiddel med en °pH omkring 7 kræverenindstillingpå ca.
2. Hvis glassene bliver blålige skrues lidt ned for ind-
stillingen. Hvis der kommer striber eller dråbemærker
på glas og porcelæn, skrues lidt op for indstillingen.
Under sidst e skyl doseres der afspændingsmiddel fra rummet til opvaskevandet. Doseringen kan indstilles fra 1-6 svarende til
1-6 cm
(se afsnit "Hvad skal man gøre, hvis ...")
tag det af.
res det af med en klud.
3
afspændingsmiddel.
6
5
x
4
a
m
3
2
1
10
Påfyldning af service
1
• Inden servicet sættes i maskinen, børDe:
• Værvedpåfyldningen af maskinen opmærksom
Svampe, viskestykker og genstande, der kan
opsuge vand, må ikke vaskes i opvaskemaskinen
.
Til opvask i maskinen er det følgende bestik/service
ikke egnet: betinget egnet:
– Bestikmedgrebaftræ, horn,
porcelæn eller perlemor
– Ikke varmebestandige plastdele
–Ældre bestik, hvis kit ikke kan tåle
høje temperaturer
– Limede dele af porcelæn, glas eller bestik
– Genstande af tin hhv. kobber
– Krystalglas
– Ståldele, der kan ruste
– Tr æ-/smørebrætter
– Kunsthåndværksgenstande
– fjerne grove madrester.
– lægge gryder med fastbrændte madrester i
blød.
på,at:
– Glas, porcelænogbestikikkemå hindre spule-
armene i at dreje.
– Hule beholdere som f.eks. kopper, glas, gryder
osv. skal vende med åbningen nedad, nårde
sættes i, for at vand ikke kan samle sig i hulrummene eller i dybe bunde.
– Service og dele af bestik må ikke lægges sam-
men i eller blokere hinanden.
– For at undgå skader på glas, må glas ikke røre
ved hinanden
– Små genstande (f.eks. låg) placeres i bestik-
kurven.
– Fajancegenstande må kun vaskes op i maskinen, hvis
producenten udtrykkeligt har angivet, at de er egnede.
– Mønstre på glas eller porcelæn kan blegne, hvis de tit
vaskes op i maskinen.
– Dele af sølv eller aluminium har tilbøjelighed til at danne
misfarvninger ved maskinopvask. Madrester som f.eks.
æggehvide, æggeblommer, sennep forårsager tit mis-
farvning hhv. pletter på sølv. Derfor fjern altid straks
madrester fra sølv, hvis det ikke vaskes op lige efter brugen.
– Nogleglasarterkanblivemørke efter mange opvask
Sortering af bestik
1
For at alle bestikdele skylles af vand, anbefales det
at:
1. sætte gitteret på bestikkurven
2. stille korte knive, gafler og skeer med grebet
Nogle modeller af opvaskemaskemaskiner har en
bestikkurv uden bestikgitter.
Lange, spidse bestikdele udgørenfarei
bestikkurven – isærforbørn (se sikkerheds-
henvisningerne). Derfor skal de lægges i den
øverste kurv.
nedad gennem bestikkurvens gitter.
11
Påfyldning af gryder, pander og
store tallerkner
Større og meget snavset kogegrej og service sættes i
den nederste kurv.
3
For lettere at placere større service, er det
muligt
- at tage den bageste tallerkenholder ud af
den nederste kurv.
- at skubbe bestikkurven i den nederste kurv
til siden.
Påfyldning af kopper, glas og kaffeservice
Mindre og sarte servicedele skal lægges i den øverste kurv og lange, spidse bestikdele skal lægges i
skuffen til knive.
• Placer kopper og glas forskudt over og under kophylden, for at vandet kan nå alle dele.
• Hylderne kan klappes op til høje glas/krus.
• Vin-, champagne- og cognacglas lænes opad eller
hænges i hyldens udskæringer.
• Glas, krus o.I. kan også stilles på begge pigræk-
ker i den øverste kurv til venstre.
12

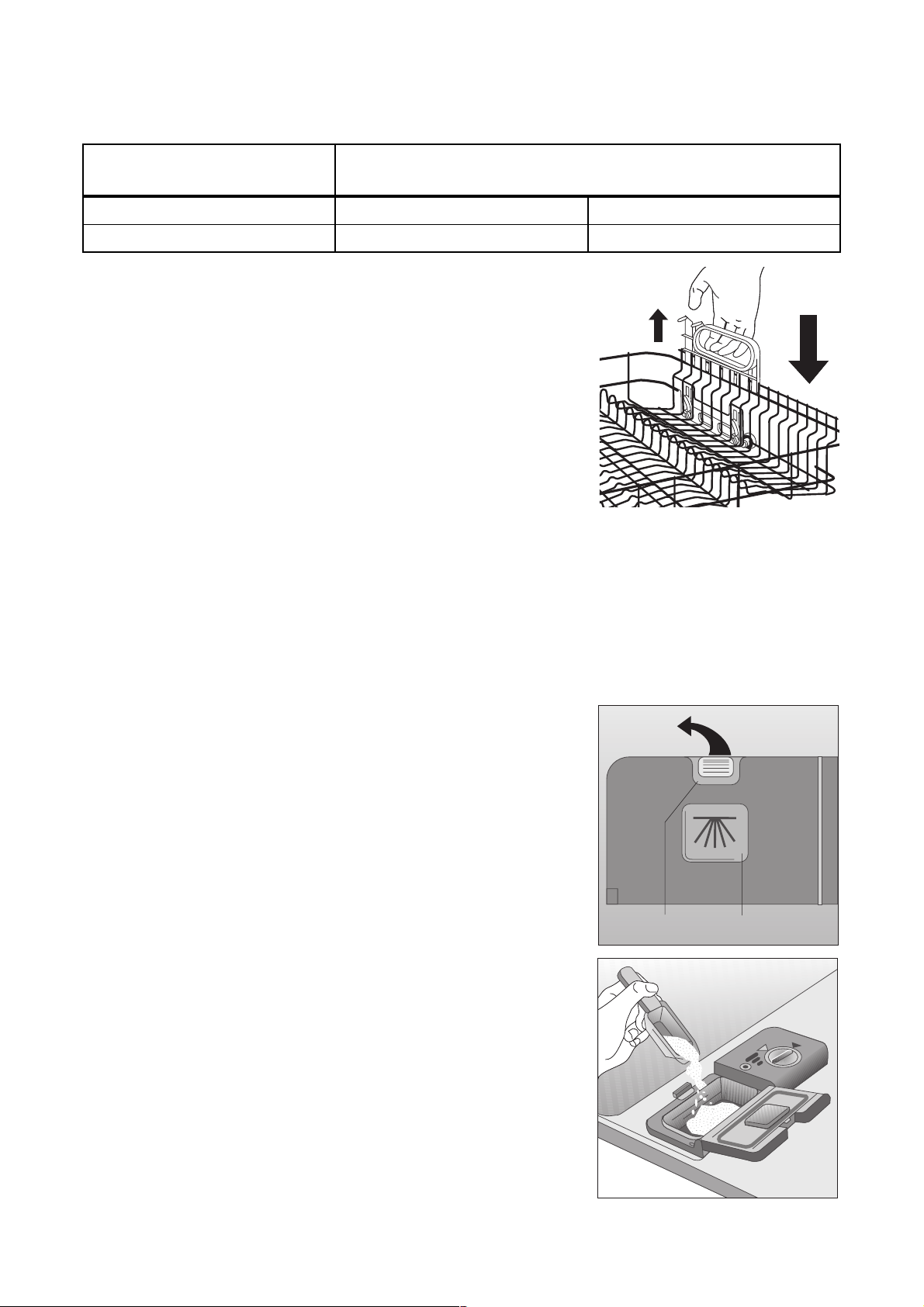

Højdeindstilling af den øverste kurv
Maksimal højde af service i den
øverste kurv nederste kurv
med løftet øverste kurv 22 cm 31 cm
med sænket øverste kurv 24 cm 29 cm
3
Højdeindstillingen er også mulig med fyldte
kurve.
Sænkning af den øverste kurv:
1. Tr æk den øverste kurv op, indtil den stopper.
2. Løft og sænk den øverste kurv med grebet på den
bageste kophylde til højre.
Løftning af den øverste kurv:
1. Tr æk den øverste kurv op, indtil den stopper.
2. Løft den øverste kurv med grebet, træk den lidt
fremad og lad den komme ind i den øverste stilling.
Påfyldning af opvaskemiddel
1
Påfyld opvaskemiddel:
Inden start af et opvaskeprogram (ikke ved programmet „forskylning“).
2
Rummet til opvaskemidlet er på indersiden af døren.
1. Hvis låget er lukket: Tryk lukkemekanismen (1)
Anvend kun opvaskemidler til opvaskemaskine.
Iagttag producentens doserings- og opbevaringsanbefalingerne på opvaskemidlernes
emballage.
fremad. Låget springer op.
2. Fyld opvaskemidlet i rummet. Markeringslinierne
er beregnet som doseringshjælp:
"MIN" svarer til ca. 30 ml opvaskemiddel,
"MAX" svarer til ca. 40 ml opvaskemiddel.
3. Tr y k l åget, indtil lukkemekanismen kommer i hak.
3
Ved meget snavset service kan der doseres
opvaskemiddel i fordybningen i låget (2).
Denne del af opvaskemidlet virker allerede
under forskylningen.
1
:
IN
M
2
:
X
A
M
13
Valg af opvaskeprogram (programtabel)
Vælg det passende opvaskeprogram ved hjælp af
denne tabel:
Serviceart: Spise- og kogegrej Kaffe- og dessertstel
derudover:
Urenhedens
art:
Egnet opvaskeprogram:
Tryk på programtasten:
Programfor-
1)
løb:
––
meget
snavset,
størknede
madrester,
især æggehvide og
stivelse
normalt
snavset,
størknede
madrester
INTENSIV
70 °C
d
r
Forskylning
Opvask
2x mellemskylning
Klarskylning
Tørring
NORMAL
65 °C
éã
Forskylning
Opvask
Mellemskylning
Klarskylning
Tørring
med temperaturfølsomme spisestel
normalt
snavset
ved brug af kompakte opvaskemidler
NORMAL
50 °C
Forskylning
Opvask
Mellemskylning
Klarskylning
Tørring
normalt til let
snavset
særdeles egnet
ØKONOMI
OPVASK
50 °C
G
o
–
Opvask
Mellemskylning
Klarskyl
Tørring
med sarte
glas
let
snavset
KORT
40 °C
x
m
–
Opvask
Mellemskylning
Klarskylning
Tørring
Alle service-
arter
–
Anvendt spisegrej, der
samles i
opvaskemaskinen og der
skal vaskes
op på et
senere tidspunkt.
FORSKYL
b
Forskylning
Forbrugsværdier:
Varighed 100-110 min. 85 - 95 min. 85 - 95 min. 75 - 85 min. 28 minutter 10 minutter
Energi 1,45-1,65 kWh 1,15-1,35 kWh 1,05-1,25 kWh 1,05-1,25 kWh 0,7 kWh < 0,1 kWh
Vand 17 - 19 liter 13 - 15 liter 13 - 15 liter 9 - 11 liter 11 liter 4 liter
2)
1) Programtrinnene lyder forskelligt, da servicet ved nogle programtrin skylles kraftigere for en bedre rengøring
ienkorttid.
2) Forbrugsværdierne konstateres under standardbetingelser. De er afhængige af kurvenes last. Afvigelser er
derfor mulige i praksis.
14
Opvaskeprogrammet startes
1. Opvaskemaskinens dør åbnes.
2. Kontroller, om service og bestik er fyldt således i
opvaskemaskinen, at skyllearmene kan rotere frit.
3. Luk helt op for vandhanen.
4. Tr y k p å tænd/sluk-tasten
9 lyser.
tasten
5. Tr y k p å programtasten for det ønskede program
(se "Programtabeller"). Programindikatoren lyser.
De har ved en fejltagelse valgt det forkerte opvaskeprogram?
• Hvis De vil skifte opvaskeprogrammet inden for
de første 6 sekunder efter valg af program: Tryk
et øjeblik på tasten til det nye opvaskeprogram.
• Hvis De vil skifte opvaskeprogrammet på et
senere tidspunkt, gøres følgende:
– Tr y k p å tasten for det nye opvaskeprogram og
tryk den vedvarende. Nu blinker indikatorerne
for begge opvaskeprogrammer.
– Efter et par sekunder blinker kun indikatoren
for det nye opvaskeprogram. Slip programtasten. Det nye opvaskeprogram er gemt.
6. Luk døren. Efter cirka 6 sekunder starter det
valgte opvaskeprogram.
3
Hvis der høres akustiske fejlmeldinger efter
programstart, bedes De læse afsnit "Hvad
skal man gøre, hvis...".
9. Indikatoren i
1
1. Opvaskemaskinens dør åbnes.
2. Afhjælp årsagen for nødåbningen af maskinen.
3. Luk døren. Det valgte opvaskeprogram fortsætter
Nårdøren åbnes, kan varm damp slippe ud.
Risiko for skoldning! Luk døren forsigtigt op.
derefter.
Indstilling af forsinket start
Med forsinket start kan De indstille, om et opvaskeprogram skal starte om 3, 6 eller 12 timer.
1. Tryk på tænd/sluk-tasten
2. Tryk på tasten for det ønskede opvaskeprogram.
3. Indstilling af forsinket start:
Tryk så mange gange på taste
ren ved siden af timeantallet lyser.
Forandring af starttidsforvalg:
Så længe opvaskeprogrammet ikke er startet, kan
De nå at ændre det indstillede timeantal ved at
trykke på taste
3
4. Luk døren. Efter udløb af de indstillede timer star-
Når en starttid forvælges, lyser indikatorerne
for programforløbet ikke.
ter opvaskeprogrammet automatisk.
Ç.
9.
Ç, indtil indikato-
Sletning af opvaskeprogram
Et valgt opvaskeprogram kan kun slettes med åben
opvaskemaskinedør. dog ikke inden for de første 6
sekunder efter valg af program.
Efter 6 sekunder kan opvaskeprogrammet slettes på
følgende måde:
1. Tr y k p å tasten for det aktive opvaskeprogram og
tryk den vedvarende. Programindikatoren for det
aktive opvaskeprogram blinker et par sekunder og
slukkes derefter.
2. Slip programtasten og opvaskeprogrammet slettes.
3
Et valgt opvaskeprogram slettes ikke ved at
slukke for opvaskemaskinen.
Afbrydelse af opvaskeprogram
(kun i nødstilfælde)
3
Afbryd et aktivt opvaskeprogram kun, hvis
det virkelig er nødvendigt. Efter at maski-
nen igen er lukket, opvarmes den indtrådte
luft og udvider sig. Derved kan vand nå ned i
bundkarret og eventuelt udløse vandbeskyttelsessystemet.
Påfyldningsregistrering
Når et opvaskeprogram startes, også selv om den
øverste og/eller nederste kurv kun er fyldt lidt, tilpas-
ser en intelligent elektronik vandmængden og varigheden af opvaskeprogrammet til mængden af
servicet. Derved er det muligt også at vaske mindre
mængder hurtigt og økonomisk. Når maskinen er
halvt fyldt (6 standardopdækninger) spares op til
2 liter vand og 0,2 kWh strøm.
15
Frakobling af opvaskemaskinen
Når skylleprogrammet er afsluttet, der høres en konstant lyd i 5 sekunder.
1
1. Døren åbnes.
Nårdøren åbnes lige efter programslut, kan
varm damp slippe ud. Døren skal åbnes forsigtigt.
2. Tr y k p å Tænd/sluk-tasten
tastens
Hvis opvaskemaskinen ikke frakobles, så genta-
ges den konstante lyd efter 10 minutter.
Tømning af maskinen
9 indikator slukkes.
9.Tænd/sluk-
3
• Varmt glas og porcelæntåler ikke stød. Lad det
derfor afkøle, inden maskinen tømmes.
• Servicet tørrer hurtigere, nårdøren åbnes helt et
øjeblik, efter programafslutning og derefter lade
den stå på klem.
• Lad servicet stå ca. 15 min. efter programafslut-
ning for at det bedre kan tørre og afkøle.
• Tømførst den nederste kurv, derefter den øverste
kurv. Derved undgår man, at vand fra den øverste
kurv drypper ned på servicet i den nederste kurv
og efterlader vandpletter.
16
Vedligeholdelse og rengøring
1
• Opvaskemaskinens betjeningsdele rengøres om
• Skyllearmene behøves ikke at rengøres.
• De indre beholdere, dørtætning og vandtilløb skal
Anvend under ingen omstændigheder plejemidler til møbler – eller stærke eller slibende
rengøringsmidler.
nødvendigt kun med en blød klud og varmt, rent
vand.
af og til kontrolleres for urenheder og i givet fald
rengøres.
Rengøring af filtrene
3
1. Døren åbnes, den nederste kurv tages ud.
2. Opvaskemaskinens filtersystem bestårafetgrov-/
3. Drej grebet cirka en ¼ omgang mod uret og tag
4. Tag fat i grov-/finfilteret (1) i gribehullet og træk
5. Rengør alle filtre grundigt under rindende vand.
6. Det flade filter (3) tages ud fra bunden af maski-
7. Sæt det flade filter på plads i bunden af maskinen.
8. Grov-/finfilteret sættes i mikrofilteret og sættes
9. Filterkombinationen sættes i og fastgøres ved at
1
Filtrene i bunden af skyllerummet er til dels
selvrensende.
Imidlertid bør de alligevel kontrolleres og rengøres regelmæssigt. Urene filtre påvirker
opvaskeresultatet.
finfilter, mikrofilter og et fladt filter. Med grebet på
mikrofiltret løsnes filtersystemet og fjernes.
det ud.
dem ud af mikrofilteret (2).
nen og rengøres grundigt på begge sider.
sammen.
dreje grebet med uret, indtil det kommer i hak.
Vær opmærksom på, at det flade filter ikke sidder
skævt over hullet i bunden af maskinen.
Uden filtre må der under ingen omstændigheder vaskes op.
17
Udskiftning af indre belysning
Opvaskemaskinen belyses indeni ved hjælp af en
særlig lavspændingslampe.
1
1
Lampen er af sikkerhedsårsager ikke tilgængelig
indefra.
En defekt lampe skal udskiftes på følgende måde:
1. Tr æk opvaskemaskinen ud fra indbygningsnichen.
2. Fjern sidevæggene.
3. Tryk lampeholderen sammen og træk den ud af
4. Fjern den defekte lampe.
1
5. Hold fat i lampens hylster og skær den nederste
6. Tryk lampen ind i lampeholderen.
7. Tryk lampeholderen ind i sikringen, indtil krogen
8. Sætsidevæggene på igen.
9. Skub maskinen tilbage i indbygningsnichen og for-
10.Tilslutning af opvaskemaskinen til elnettet.
11.Kontroller, om lampen lyser, nårdøren åbnes.
En defekt lampe må kun erstattes af en fagmand.
Inden arbejdsstart skal opvaskemaskinens
stik trækkes ud af stikkontakten.
sikringen.
Den nye lampe må ikke berøres med hænderne, når den sættes i.
del af.
kommer i indgreb.
skru den igen med møblerne ved siden af.
18
Hvad skal man gøre, hvis...
Prøvselvatafhjælpe små fejl i opvaskemaskinen ved
hjælp af de anførte henvisninger, da uberettiget tilkald af service ikke dækkes af garantien, dvs. fejl,
som De selv kunne have rettet udfra oversigten eller
betjeningsfejl.
...advarselslyde signaliserer en fejl i opvaskemaskinen.
• Når der efter programstart høres en eller to advarselslyde, der gentages, signaliserer dette en fejl i
opvaskemaskinen, hvilken De eventuelt selv kan
afhjælpe. Se skemaet nedenfor
Fejl Mulig årsag Afhjælpning
Der høres 1 advarselslyd, der konstant genta-
ges og på betjenings- og indikatorfeltet blinker
kontrolindikatorerne
Kontrolindikatoren
Der høres 2 advarselslyde, der konstant genta-
ges og på betjenings- og indikatorfeltet blinker
kontrolindikatoren
w og programindikatoren.
v lyser permanent.
z.
Vandhanen er lukket. Vandhanen åbnes.
Filteret i slangeforskruningen
ved vandhanen er tilstoppet.
Tilløbsslangen til vand er ikke
placeret rigtigt.
Afløbet er tilstoppet. Afløbet renses.
Afløbsslangen til vand er ikke
placeret rigtigt.
• Tryk på tasten for det startede program efter
afhjælpningen af fejlen og luk opvaskemaskinens
dør. Opvaskeprogrammet fortsætter. Hvis de
samme advarselslyde høres igen, kontaktes service.
Filteret i slangeforskruningen
rengøres.
Slangeplaceringen
kontrolleres.
Slangeplaceringen
kontrolleres.
Der høres 3 advarselslyde, der konstant genta-
ges og på betjenings- og indikatorfeltet blinker
kontrolindikatorerne
• Når der efter programstart høres flere end to
advarselslyde, der konstant gentages, bedes De
informere kundeservice og oplyse denne om
z og w.
Vandbeskyttelsessystemet
har reageret.
antallet af advarselslyde og hvilke kontrolindikatorer på betjenings- og indikatorfeltet blinker.
Luk for vandhanen og kundeservice informeres.
...hvis der opstår problemer ved brugen af opvaskemaskinen.
Fejl Mulig årsag Afhjælpning
Opvaskemaskinens dør er ikke lukketrigtigt. Luk døren.
Programmet starter
ikke.
I maskinen er der
synlige rustpletter.
Netstik er ikke tilsluttet. Netstikket tilsluttes.
Husinstallationens sikringer er ikke i orden. Sikringer udskiftes.
Ved opvaskemaskinemodeller med forvalg af starttid:
En starttid er valgt.
Maskinen bestårafrustfritstål. Rustpletter i maski-
nen skyldes fremmed rust (rustdele fra vandledning,
gryder, bestik osv.). Fjern sådanne pletter med et
normalt rengøringsmiddel til rustfrit stål.
Hvis servicet straks skal vaskes
op, indstilles starttiden på 0timer.
Vask kun egnet bestik og service.
Låget af beholderen til specialsalt
skal lukkes fast.
Pibende lyd i løbet
af opvasken.
Pibelyden er ikke slem. Anvend et andet opvaskemiddel.
19
...opvaskeresultatet er ikke tilfredsstillende.
Servicet bliver ikke rent.
• Der er blevet valgt et forkert opvaskeprogram.
• Servicet har været placeret således, at skyllevan-
det ikke har kunnet nå alle dele. Kurvene må ikke
overfyldes for meget.
• Filtrene i bunden af maskinen er ikke rene eller er
monteret forkert.
• Der er ikke blevet anvendt et korrekt opvaskemiddel eller doseringen var for lav.
• Ved kalkbelægning på servicet: Beholderen til
specialsaltet er tom eller vandblødgøringsanlæg-
get er forkert indstillet.
• Afløbsslangen er ikke placeret rigtigt.
Tekniske data
Servicet tørres ikke og er uden glans.
• Dererikkeblevetanvendtetkorrektafspændings-
middel.
• Rummet til afspændingsmidlet er tomt.
På glas og porcelæn er der rande, striber,
mælkeagtige pletter eller blåt skinnende
belægning.
• Doseringen af afspændingsmiddel indstilles
lavere.
På glas og porcelænerdertørrede vand-
dråber.
• Doseringen af afspændingsmiddel indstilles
højere.
• Opvaskemidlet kan være årsagen. Kontakt opvaskemiddelproducentens kundeservice.
Kapacitet: 12 standardopdækninger inklusive servicefade
2
Tilladt vandtryk: 1-10 bar (=10-100 N/cm
Elektrisk tilslutning: Oplysninger om den elektriske tilslutning fremgår af typeskiltet til højre på den indre
ramme af opvaskemaskinens dør.
Opvaskemaskiner: Standmaskiner
Mål: 850 x 600 x 600 (H x B x T in mm)
Max. vægt: 54 Kg
Helt integrerbare, integrerbare og underbygningsopvaskemaskiner, der kan sættes dekor på.
Mål: 820 - 880 x 595 x 570 (H x B x T in mm)
Max. vægt: 50 Kg
;
Denne maskine opfylder de følgende EF-ret-
ningslinier:
• 73/23/EØF af 19. 02. 1973 – Retningslinie
vedr. lavspænding
• 89/336/EØF af 03. 05. 1989
(inklusive ændringsretningslinie
92/31/EØF) – EMC-retningslinie
= 0.1-1.0 MPa)
20
Henvisninger til kontrolinstitutter
Inden kontrol skal blødgøringsanlæggets saltbeholder og rummet til afspændingsmidlet fyldes helt.
Kontrolnorm: EN 50242
Sammenligningsprogram: Normalt 50 ° til fuld og halvfuld påfyldning
Komplet påfyldning 12 standardopdækninger inkl. servicefade
Opvaskemiddeldosering: 30 g (type B) i rummet til opvaskemiddel
Halvfuld påfyldning: 6 standardopdækninger inkl. servicefade.
Ved halvfuld påfyldning udelades hver anden plads
Opvaskemiddeldosering: 20 g (type B) i rummet til opvaskemiddel
Dosering af afspændingsmiddel: 4 (type III) til fuld og halvfuld påfyldning
Påfyldningseksempel: Øverste kurv
Påfyldningseksempel: Øverste kurv
21
Alt efter model er apparatet udstyret med en underkurv variant 1 eller variant 2.
Påfyldningseksempel: Nederste kurv, variant 1
Påfyldningseksempel: Nederste kurv, variant 2
OPSTILLINGS- OG TILSLUTNINGSANVISNING
Opstilling af opvaskemaskinen
• Opvaskemaskinen skal opstilles stabilt og vandret
på et fast underlag.
• Skruefødderne skrues ud med den vedlagte
skruenøgle for at udligne ujævnheder på gulvet og
tilpasse maskinhøjden i forhold til naboskabe.
• Afløbsslangen, tilløbsslangen og netledningen
skal trækkes frit bevægeligt bagved for at disse
hverken kan bøjes eller klemmes.
• Opvaskemaskinen skal skrues fast enten i køkkenbordspladen eller i siderne af indbygningsskabet. Dette er meget vigtigt for at hindre tipning ved
belastning af en åben låge og i henhold til VDEforskriften.
22
Montering af møbelpladen
(se vedlagte monteringsskabelon)
3
Bredde: 591 mm – 594 mm
Tykkelse: 16 mm – 24 mm
Højde: max. 715 mm
Vægt: max. 7,5 kg
Maskindøren kan beklædesmedentræ-
plade/møbelplade med de følgende mål:
Den vedlagte monteringsplade er beregnet til
den enkle montering og den stabile befæ-
stelse af delte møbelplader.
Tilslutning af opvaskemaskinen
Tilslutning af vand
Opvaskemaskinen har sikkerhedsindretninger, der
forhindrer at vand løber tilbage til drikkevandsledningsnettet og som opfylder de gældende sikkerhedsforskrifter med hensyn til vand.
• Opvaskemaskinen kan sluttes til koldt vand og
varmt vand op til max. 60 °C, dog anbefales koldt
vandstilslutning.
• Opvaskemaskinen må ikke sluttes til åbne varmtvandsapparater og gennemstrømningsvandvarmere.
Tilladt vandtryk
Lavest tilladte vandtryk:
1 bar (=10N/cm2 =100 kPa)
Højest tilladte vandtryk:
10 bar (=100 N/cm2 =1 MPa)
Ved vandtryk på under 1 bar bedes De henvende Dem til kundeservice.
Ved et vandtryk på mere end 10 bar skal der kobles en trykreduktionsventil
ind foran (kan købes hos fagforhandleren).
Tilslutning af tilløbsslange
1
3
Tilløbsslangen må ved tilslutningen ikke have
knæk, klemmes eller lave knude på sig selv.
Tilløbslangen tilsluttes med slangeforskruningen (DIN 259) til en vandhane med ydre
gevind (¾ tomme). Slangeforskruningens
forbindelsesmøtrik må kun strammes med
hånden.
For at vandforsyningen i køkkenet ikke påvirkes, anbefales at installere en ekstra vandhane eller at montere et forgreningsstykke på
en eksisterende vandhane.
• Hvis De har brug for en længere tilløbsslange end
den medleverede, så skal følgende VDE-tilladte
komplette slangesæt anvendes:
– Slangesæt "WRflex 100" (E-nr.: 911 239 034)
– Slangesæt "WRflex 200" (E-nr.: 911 239 035)
23
Vandafløb
Afløbsslange
1
• Tilslutning af afløbsslangen:
Afløbsslangen må ikke have knæk, klemmes
eller lave knude på sig selv.
– maksimal tilladelig højde: 1 meter.
– minimal nødvendig højde 30 cm over maski-
nens underkant.
Forlængerslanger
• Forlængerslange skal købes gennem forhandleren eller Electrolux Hvidevareservice. Den indvendige diameter af forlængerslangen skal være på
19 mm, for at maskinfunktionen ikke forstyrres.
• En forlængerslange må højst trækkes 3 meter
vandret og den maksimale højde for tilslutningen
af afløbsslangen er 85 cm.
Vandlåstilslutning
• Enden af slangen passer på alle standard vandlåse. Den ydre diameter af vandlåstilslutningen
skal mindst være på 15 mm.
• Afløbsslangen skal fastgøres på vandlåstilslutnin-
gen med det vedlagte slangespændbånd.
Vandafløb i en vask (kun muligt med
fritstående maskiner)
Hvis De vil anbringe afløbsslangen i en vask, anvendes en slangeholder, der kan sættes på. Denne kan
købes hos Electrolux Hvidevareservice under reservedelsnummer 899 646 069 190/I.
1. Sæt holderen på afløbsslangen.
2. Afløbsslangen skal sikres så den ikke glider af
vaskens kant.
Tr æk en snor gennem slangeholderens hul og
fastgør den på væggen eller vandhanen.
Vandbeskyttelsessystem
Som beskyttelse mod vandskader har opvaskemaskinen et vandbeskyttelsessystem.
I tilfælde af fejl indkobles tømmepumpen.
Dermed kan vand hverken løbe ud eller over. Resterende vand i maskinen pumpes automatisk bort.
1
24
Vandbeskyttelsessystemet fungerer også,
når der er slukket for maskinen – men den
skal være tilsluttet elektrisk.
Elektrisk tilslutning
1
Oplysninger om den elektriske tilslutning fremgåraf
typeskiltet på den højre, indre kant af opvaskemaskinens dør.
Før tilslutningen skal det sikres, at driftsspændingen
og strømarten, der er angivet på typeskiltet, svarer til
netspænding og strømart på opstillingsstedet. Den
nødvendige elektriske sikring fremgår ligeledes af
typeskiltet.
Maskinen skal ekstra beskyttes jvf. stærkstrømsreg-
lementet.
Den faste tilslutning til elnettet må kun udfø-
res af en autoriseret elektrikker.
Tilslutningsteknik
Tilløbs- og afløbsslangernes samt netledningens til-
slutning skal være i et af naboskabene, da der ikke er
plads bag maskinen.
Det efterfølgende eksempel på en sanitets- og elektrisk installation er kun en anbefaling, da de givne forhold på opstillingsstedet er afgørende
(forhåndenværende tilslutninger, lokale tilslutningsfor-
skrifter af energi- hhv. vandtilslutning osv. ...).
2studse45° eller lige,
udvendig Ø 19 mm, længde 30 mm
ledning
VandafløbVandtilløb Elektrisk til-
Elektrotilslutning
Dobbeltventil
Vandafløb
Elektrisk
tilledning
Vandtilløb
25
SERVICE
I kapitlet "Hvad skal man gøre, hvis..." er der en
opstilling af de vigtigste fejlkilder, som De selv kan
afhjælpe.
Hvis De tilkalder servicemont
ovenfor angivne henvisninger eller på grund af fejlbetjeninger, kan servicemont
løbet af garantitiden være gratis.
Hvis De i denne brugsanvisning ikke finder nogen
henvisning til en fejl, bedes De kontakte kundeservice.
Oplys kundeservice om PNC-nummer og S-nr. (serienummer), der er på typeskiltet. Dette er anbragt til
højre på dørens inderside.
For at De har numrene ved hånden, anbefaler vi at
notere Dem her:
ør på grund af en af de
ørens besøg heller ikke i
Model:
PNC:
S-No:
Købsdag:
............................................................
............................................................
............................................................
............................................................
Service og reservedele
Electrolux Hvidevarer-Service har tre service-cen-
tre fordelt over landet. Her er det muligt at bestille service samt købe reservedele. Det er også muligt at
bestille reservedele samt tilbehør hos forhandleren/
el-installatører
Benyt venligst nedennævnte telefonnummer:
70117400
Når dette nummer benyttes, stilles der automatisk
om til nærmeste center.
Adresser på servicecenter:
Lundtoftegårdsvej 99
2800 Lyngby
Ny Banegårdsgade 45
8000 Århus
Vejlevej 34
7000 Fredericia
26
Garanti
1 år fra den dokumenterede købsdag (gem købsno-
taen) Garantien dækker fabrikations- og materialefejl,
der måtte opstå ved normal brug i en privat husholdning i Danmark. Garantien opfatter materialer, nødvendige transportomkostninger og arbejdsløn. For
Grønland og Færøerne gælder særlige regler.
Forbehold:
Garantien omfatter ikke fejl og skader, som skyldes
andre årsager end fabrikations- og materialefejl. Det
er en forudsætning for garantien, at en reparation
ikke er forsøgt foretaget af andre end Electrolux Hvidevare-service, som er vor autoriserede serviceorgan.
Garantien dækker ikke uberettiget tilkald af service.
Produktansvar:
Vort produktansvar er gældende i følge "Lov om produktansvar". Denne lov gælder skader på personer
eller ting, som skyldes fejl på selve det installerede
produkt. Dette ansvar er gældende 10 årefter,at
apparatet er købt som fabriksnyt.
Forbehold:
Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:
• At produktets installation ikke er udført i overensstemmelse med installationsvejledningen.
• At produktet har været anvendt til andet formål
end beskrevet i brugsanvisningen.
• At de i denne brugs- og installationsvejledning
nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor autoriserede serviceorganisation, se brugsanvisningen.
• At der er brugt uoriginale reservedele.
• At skaden skyldes en transportskade, som måtte
være opstået på et senere tidspunkt, f.eks. ved
flytning eller videre salg.
• At skaden skyldes en form for anvendelse, som
strider mod almindelig sund fornuft.
Service og evt reparationer skal udføres af vor autori-
serede Service, se brugsanvisningen.
Der må kun benyttes reservedele som er godkendt af
førnævnte.
27
AEG husholdningsapparater
Lundtoftevej 160
Telefon 4526 4060 . Telefax 4593 3738
- en del af Electrolux Hvidevarerselskaber A/S
2800 Lyngby
Loading...
