Obsah

Bezpečnostní informace 2 Provoz 4 Při prvním použití 4 Denní používání 4 Užitečné rady a tipy 5

Zmĕny vyhrazeny

Čištění a údržba 6 Co dělat, když... 6 Technické údaje 8 Instalace 8 Poznámky k životnímu prostředí 12

Bezpečnostní informace

V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně Přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebi- če i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti. Dodržujte pokyny uvedené v tomto návodu k použití, abyste neohrozili své zdraví a majetek, a uvědomte si, že výrobce neručí za úrazy a poškození způsobené jejich nedodržením.

Bezpečnost dětí a hendikepovaných osob

•Tento spotřebič nesmějí používat osoby (vč

etně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.

• Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení.

• Jestliže likvidujete starý spotřebič, vytáhněte zástrčku ze zásuvky, odřízněte napájecí kabel (co nejblíže u spotřebiče) a odstraňte dveře, aby nedošlo k úrazu dětí

elektrickým proudem, nebo se děti nemohly zavřít uvnitř.

• Jestliže je tento spotřebič vybaven magnetickým těsněním dveří a nahrazuje starší spotřebič s pružinovým zámkem (západkou) na dveřích nebo víku, nezapomeňte před likvidací pružinový zámek znehodnotit. Děti se pak nemohou ve spotřebiči zavřít jako ve smrtelně nebezpečné pasti.

Všeobecné bezpečnostní informace

Pozor Udržujte větrací otvory volně

průchodné.

•Tento spotřebič je určen k uchování po- travin a nápojů v běžné domácnosti, jak je uvedeno v návodu k použití.

• K urychlení odmrazování nepoužívejte mechanické ani jiné pomocné prostředky.

• V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje (např. zmrzlinové strojky), než typy schválené k tomuto účelu výrobcem.

• Nepoškozujte okruh chladicí kapaliny.

• Chladivo isobutan (R600a) je obsaženo v chladicím okruhu spotřebiče; je to zemní plyn s vysokým stupněm slučitelnosti s životním prostředím, ale je hořlavý. Během přepravy a instalace spotřebiče dbejte na to, aby nedošlo k poškození žádné části chladicího okruhu. Pokud dojde k poškození chladicího okruhu: –odstraňte z blízkosti spotřebiče

otevřený plamen a všechny zdroje ohně

–důkladně vyvětrejte místnost, ve které je

spotřebič umístěný.

electrolux 3

•Změna technických parametrů nebo jaká- koli jiná úprava spotřebiče je nebezpečná. Jakékoli poškození kabelu může mít za následek zkrat, požár a/nebo úraz elektrickým proudem.

Upozornění Jakýkoli elektrický díl (napájecí kabel, zástrčka, kompresor) smí vyměnit pouze autorizovaný zástupce servisu nebo kvalifikovaný pracovník servisu.

1. Napájecí kabel nelze nastavovat.

2. Zkontrolujte, zda není zástrčka stlače-

ná nebo poškozená zadní stranou spotřebiče. Stlačená nebo poškozená zástrčka se může přehřát a způsobit požár.

3. Ověřte si, že je zástrčka spotřebiče

dobře přístupná.

4. Netahejte za napájecí kabel.

5. Pokud je zásuvka uvolněná, nezasu-

nujte do ní zástrčku. Hrozí nebezpečí úrazu elektrickým proudem nebo požár.

6. Nespouštějte spotřebič bez krytu žá-

rovky

vnitřního osvětlení.

•Tento spotřebič je těžký. Při přemisťování spotřebiče buďte proto opatrní.

• Nevytahujte věci z mrazničky, ani se jich nedotýkejte, máte-li vlhké nebo mokré ruce, protože byste si mohli odřít pokožku nebo způsobit omrzliny.

•Spotřebič nesmí být dlouhodobě vystaven přímému slunečnímu záření.

Denní používání

•Ve spotřebiči nestavte horké nádoby na plastové části spotřebiče.

•Neskladujte ve spotřebiči hořlavé plyny anebo kapaliny, protože by mohly vybuchnout.

• Pokyny výrobce spotřebiče týkající se uchování potravin je nutné přísně dodržovat. Řiďte se příslušnými pokyny.

Čištění a údržba

•Před čiště

ním nebo údržbou vždy spotřebič vypněte a vytáhněte síťovou zástrčku ze sítě.

•Nečistěte spotřebič kovovými předměty.

•Pravidelně kontrolujte a čistěte odtokový otvor na rozmrazenou vodu. Je-li zanesený, uvolněte ho. Jestliže je otvor ucpaný, rozlije se voda na dno chladničky.

Instalace Důležité U elektrického připojení se pečlivě

řiďte pokyny uvedenými v příslušných odstavcích.

•Vybalte spotřebič a zkontrolujte, zda není poškozený. Je-li spotřebič poškozený, nezapojujte ho do sítě. Případné poškození okamžitě nahlaste prodejci, u kterého jste spotřebič koupili. V tomto případě si uschovejte obal.

•Doporučujeme vám, abyste se zapojením spotřebiče počkali nejméně

čtyři hodiny,

aby olej mohl natéct zpět do kompresoru.

•Okolo spotřebiče musí být dostatečná cir- kulace vzduchu, jinak by se přehříval. K dosažení dostatečného větrání se řiďte pokyny k instalaci.

•Pokud je to možné, měl by spotřebič stát zadní stranou ke stěně, aby byly jeho horké části nepřístupné (kompresor, kondenzátor), a nemohli jste o ně zachytit nebo se spálit.

•Spotřebič nesmí být umístěn v blízkosti ra- diátorů nebo sporáků.

• Zkontrolujte, zda je zástrčka po instalaci spotřebiče přístupná.

•Spotřebič připojte výhradně k přívodu pit- né vody.

Servis

• Jakékoliv elektrikářské práce, nutné pro zapojení tohoto spotřebiče, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

•Pokud je spotřebič nutné opravit, obraťte se na autorizované servisní středisko, které smí použít výhradně originální náhradní díly.

1) Pokud je spotřebič vybaven krytem žárovky.

2) Pokud je spotřebič vybaven vodovodní přípojkou

4 electrolux

Ochrana životního prostředí

Tento přístroj neobsahuje plyny, které mohou poškodit ozónovou vrstvu, ani v chladicím okruhu, ani v izolačních materiálech. Spotřebič nelikvidujte společně s domácím odpadem a smetím. Izolační pěna obsahuje hořlavé plyny: spotřebič

Provoz

Zapnutí

Zasuňte zástrčku do nástěnné zásuvky. Otočte regulátorem teploty doprava na střední nastavení.

Vypnutí

Chcete-li spotřebič vypnout, otočte regulátorem teploty do polohy "O".

Regulace teploty

Teplota se reguluje automaticky. Chcete-li spotřebič nastavit, postupujte takto:

•otočte regulátorem teploty směrem na ni- žší nastavení, chcete-li dosáhnout vyšší teploty.

•otočte regulátorem teploty směrem na vy- šší nastavení, chcete-li dosáhnout nižší teploty.

je nutné zlikvidovat podle příslušných předpisů, které získáte na obecním úřadě. Zabraňte poškození chladicí jednotky, hlavně vzadu v blízkosti výměníku tepla. Materiály použité u tohoto

spotřebiče označené symbolem recyklovatelné.

Nejvhodnější je obvykle střední nastavení.

Při hledání přesného nastavení mějte na paměti, že teplota uvnitř spotřebiče závisí na:

•teplotě místnosti

• četnosti otevření dveří

• množství vložených potravin

•umístění spotřebiče. Důležité Jestliže je okolní teplota vysoká,

nebo je spotřebič zcela zaplněný, a spotřebič je přitom nastavený na nejnižší teplotu, může běžet nepřetržitě a na zadní stěně se pak tvoří námraza. V tomto případě je nutné nastavit vyšší teplotu, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

jsou

Při prvním použití

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a všechno vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, a pak vše důkladně utřete do sucha.

Denní používání

Důležité Tento spotřebič se prodává ve Francii. V souladu s předpisy platnými v této zemi musí být vybaven speciálním označením (viz obrázek) umístěným v dolním oddílu chladničky, které udává nejchladnější zónu chladničky.

Důležité Nepoužívejte čisticí prostředky ne- bo abrazivní prášky, které mohou poškodit povrch spotřebiče.

electrolux 5

Přemístitelné police

Na stěnách chladničky jsou kolejničky, do kterých se podle přání zasunují police. K lepšímu využití prostoru mohou přední po- loviční police ležet na zadních policích.

Umístění dveřních poliček

Dveřní poličky můžete umístit do různé výšky a vkládat tak do nich různě velká balení potravin.

Užitečné rady a tipy

Tipy pro úsporu energie

•Neotvírejte často dveře, ani je nenechávej- te otevřené déle, než je nezbytně nutné.

• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

Tipy pro chlazení čerstvých potravin

K dosažení nejlepšího výkonu:

•do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují;

• potraviny zakrývejte nebo je zabalujte, zejména mají-li silnou vůni;

• potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

Užitečné rady:

Postupujte následovně: pomalu posunujte polici ve směru šipek, až se uvolní, a pak ji zasuňte do zvolené polohy.

Maso (všechny druhy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou. Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny. Vařená jídla, studená jídla apod.: můžete zakrýt a položit na jakoukoli polici. Ovoce a zelenina: musí být důkladně očiště- né, vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení. Máslo a sýr: musí být ve speciální vzduchot

ěsné nádobě nebo zabalené do hliníkové fólie či do polyetylénového sáčku, aby k nim měl vzduch co nejméně přístup. Láhve s mlékem: musí být uzavřeny víčkem a uloženy v držáku na láhve ve dveřích. Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené.

6 electrolux

Čištění a údržba

Pozor Před každou údržbou vytáhněte zástrčku spotřebiče ze zdroje elektrického napájení.

Tento spotřebič obsahuje uhlovodíky v chladicí jednotce; údržbu a doplňování smí proto provádět pouze autorizovaný pracovník.

Pravidelné čištění

Spotřebič je nutné pravidelně čistit:

•vnitřek a všechno vnitřní příslušenství omyjte vlažnou vodou s trochou neutrálního mycího prostředku;

•pravidelně kontrolujte těsnění dvířek a ot- írejte je, aby bylo čisté, bez usazených nečistot;

•důkladně vše opláchněte a osušte.

Důležité Nehýbejte s žádnými trubkami nebo kabely uvnitř spotřebiče, netahejte za ně a nepoškozujte je. Nikdy nepoužívejte k čištění vnitřku spotřebi- če abrazivní prášky, vysoce parfémované čisticí prostředky nebo vosková leštidla, protože mohou poškodit povrch a zanechat silný pach.

Kondenzátor (černá mřížka) a kompresor na zadní straně spotřebi bo vysavačem. Tím se zlepší výkon spotřebi- če a sníží spotřeba energie.

Důležité Dbejte na to, abyste nepoškodili chladicí systém.

Řada prostředků na čistění povrchů v kuchyni obsahuje chemikálie, které mohou poškodit umělou hmotu použitou v tomto spotřebi- či. Doporučujeme proto čistit povrch spotřebiče pouze teplou vodou s trochou tekutého mycího prostředku na nádobí. Po čištění znovu připojte spotřebič k elektrické síti.

Odmrazování chladničky

Během normálního používání se námraza automaticky odstraňuje z výparníku chladicího

če čistěte kartáčem ne-

oddílu při každém zastavení motoru kompresoru. Rozmrazená voda vytéká žlábkem do speciální nádoby na zadní straně spotřebiče nad motorem kompresoru, kde se odpařuje. Odtokový otvor pro rozmrazenou vodu, který se nachází uprostřed žlábku v chladicím oddíle, se musí pravidelně čistit, aby voda nemohla přetéct na uložené potraviny. Používejte speciální zasunutý do odtokového otvoru.

Vyřazení spotřebiče z provozu

Jestliže spotřebič nebudete po dlouhou dobu používat, proveďte následná opatření:

• odpojte spotřebič od sítě

•vyjměte všechny potraviny

•

odmrazte chno příslušenství

• nechte dveře pootevřené, abyste zabránili vzniku nepříjemných pachů.

Pokud necháte spotřebič zapnutý, požádejte někoho, aby ho občas zkontroloval, zda se potraviny nekazí, např. z důvodu výpadku proudu.

čisticí nástroj, který najdete již

a vyčistěte spotřebič a vše-

Co dělat, když...

Upozornění Před hledáním a odstraňováním závady vytáhněte zástrčku ze síťové zásuvky.

3) Pokud je to možné.

Odstraňování závady, které není uvedeno v tomto návodu, smí provádět pouze

electrolux 7

kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

Důležité Během normálního používání vydává spotřebič různé zvuky (kompresor, chladicí okruh).

Problém Možná příčina Řešení

Spotřebič nefunguje. Osvětlení nefunguje.

Zástrčka není zasunutá správně

Spotřebič je bez proudu. Zásuvka

Osvětlení nefunguje.

Vadná žárovka. Viz "Výměna žárovky".

Kompresor funguje nepřetržitě.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Otvírali jste příliš často dveře. Nenechávejte dveře otevřené déle,

Teplota jídla je příliš vysoká. Nechte jídlo vychladnout na teplotu

Teplota místnosti je příliš vysoká. Snižte teplotu místnosti.

Po vnitřní zadní stěně chladničky stéká voda.

V chladničce teče voda. Odtokový otvor je ucpaný. Vyčistěte odtokový otvor.

Vložené potraviny brání odtoku

Na podlahu teče voda.

Teplota ve spotřebiči je příliš nízká.

Teplota ve spotřebiči je příliš vysoká.

Dveře nejsou správně zavřené. Viz "Zavření dveří". Teplota jídla je příliš vysoká. Nechte jídlo vychladnout na teplotu

Vložili jste příliš velké množství

Ve spotřebiči neobíhá chladný

Výměna žárovky

Spotřebič je vypnutý. Zapněte spotřebič.

do zásuvky.

není pod proudem.

Osvětlení je v pohotovostním režimu.

Není správně nastavená teplota. Nastavte vyšší teplotu.

Během automatického odmrazování se na zadní stěně rozmrazuje námraza.

vody do odtokového otvoru. Vývod rozmrazené vody neústí

do misky nad kompresorem. Není správně nastavená teplota. Nastavte vyšší teplotu.

Není správně nastavená teplota. Nastavte nižší teplotu.

potravin najednou.

vzduch.

Zástrčku zasuňte správně do zásuvky.

Zasuňte do zásuvky zástrčku jiného elektrického spotřebiče. Obraťte se na kvalifikovaného elektrikáře.

Zavřete a otevřete dveře.

než je nezbytně nutné.

místnosti, a teprve pak ho vložte do spotřebiče.

Nejde o závadu.

Přemístěte potraviny tak, aby se nedotýkaly zadní stěny.

Vložte vývod rozmrazené vody do vypařovací misky.

místnosti, a teprve pak ho vložte do spotřebiče.

Dávejte do spotřebiče raději méně potravin.

Vždy zkontrolujte, zda ve spotřebi- či může dobře obíhat chladný vzduch.

3. Odstraňte kryt žárovky (viz obrázek).

1. Vytáhněte zástrčku ze zásuvky.

2. Uvolněte šroub z krytu žárovky.

8 electrolux

4. Použitou žárovku vyměňte za novou se stejným příkonem (maximální příkon je uveden na krytu světla).

5. Nasaďte kryt žárovky.

6. Utáhněte šroub krytu žárovky.

7. Zástrčku zasuňte opět do zásuvky.

8. Otevřete dveře. Přesvědčte se, že se

Zavření dveří

1. Vyčistěte těsnění dveří.

2. Pokud je to nutné, dveře seřiďte. Řiďte se pokyny v části "Instalace".

3. V případě potřeby vadné těsnění dveří vyměňte. Obraťte se na servisní středisko.

osvětlení rozsvítí.

Technické údaje

Rozměry výklenku Výška 1225 mm Šířka 560 mm Hloubka 550 mm

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

Instalace

Přečtěte si pečlivě "Bezpečnostní informace" ještě před instalací k zajištění bezpečnosti a správného provozu spotřebiče.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klima-

tická třída

SN +10°C až + 32°C N +16°C až + 32°C ST +16°C až + 38°C T +16°C až + 43°C

Okolní teplota

Připojení k elektrické síti

Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na

typovém štítku odpovídají napětí v domácí síti. Spotřebič musí být podle zákona uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poraďte se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpi- sy . Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů. Tento spotřebič je v souladu se směrnicemi EHS.

Změna směru otvírání dveří

Dveře spotřebiče se otvírají doprava. Chceteli, aby se dveře otvíraly doleva, postupujte takto:

1. Uvolněte a odstraňte horní čep.

2. Odstraňte dveře.

3. Odstraňte dolní rozpěrku

4. Klíčem odšroubujte dolní čep.

electrolux 9

Požadavky na větrání

Prostor za spotřebičem musí umožňovat dostatečné proudění vzduchu.

min.

200 cm

Na opačné straně:

1. Utáhněte dolní čep.

2. Nasaďte horní rozpěrku.

3. Nasaďte dveře.

4. Utáhněte horní čep.

min. 200 cm

Instalace spotřebiče

Pozor Zkontrolujte, zda můžete s

napájecím kabelem volně pohybovat.

Postupujte takto:

1. Zasuňte spotřebič do výklenku.

Pomalu ho posunujte ve směru šipek (1), až se horní kryt mezery zastaví o kuchyňskou skříňku. Ověřte si, že je dodržena vzdálenost 44 mm mezi spotřebi- čem a předním okrajem skříňky. Posuňte spotřebič ve směru šipek (2) na kuchyňskou skříňku na opačné straně závěsu. Ověřte si, že je dodržena vzdálenost 4 mm mezi spotřebičem a skříň- kou.

10 electrolux

2. Vyrovnejte spotřebič ve výklenku. Kryt dolního závěsu (v sáčku s příslušen- stvím) je zárukou správné vzdálenosti mezi kuchyňskou skříňkou a spotřebi- čem. Otevřete dveře. Nasaďte kryt dolního závěsu.

4mm

44mm

4. Mezi spotřebič a přilehlou skříňku vtlačte těsnicí pásek.

5. Odstraňte správnou část krytu závěsu (E). Dbejte na to, abyste odstranili část označenou DX v případě pravého závě- su, a část SX v případě levého závěsu.

3. Připevněte spotřebič k výklenku 4 šrouby.

6. Připevněte kryty (C, D) k příchytkám a otvorům závěsu. Připevněte kryty závěsu (E) k závěsu.

electrolux 11

7. Oddělte díly (Ha), (Hb), (Hc) a (Hd).

8. Instalujte díl (Ha) na vnitřní stranu kuchyňské skříňky.

ca. 50 mm

90°

21 mm

90°

10. Otevřete dveře spotřebiče a dveře kuchyňské skříňky na 90°. Do vodicí lišty (Ha) vložte malý čtvereček (Hb). Přiložte k sobě dveře spotřebiče a skříňky a vyznačte otvory.

8 mm

11. Odstraňte držáky a vyznačte vzdálenost 8 mm od vnějšího okraje dveří, kam se připevní hřebík (K).

ca. 50 mm

9. Nasuňte díl (Hc) na díl (Ha).

21 mm

12 electrolux

13. Přitiskněte díl (Hd) na díl (Hb).

8 mm

12. Opět umístěte na vodicí lištu malý čtvereček a připevněte ho přiloženými šrouby. Vyrovnejte dveře spotřebiče a dveře kuchyňské skříňky seřízením dílu Hb.

Poznámky k životnímu prostředí

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a

Na závěr zkontrolujte, zda:

• Jsou všechny šrouby utažené.

• Magnetický těsnicí pásek je připevněný těsně ke skříni.

Důležité Při nízké okolní teplotě (např. v zimě) se může stát, že se těsnění zmenší. Těsnění se opět roztáhne zvýšením okolní teploty.

lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Electrolux. Thinking of you.

Se mere om, hvordan vi tænker på www.electrolux.com

Indhold

Om sikkerhed 13 Betjening 15 Ibrugtagning 15 Daglig brug 15 Nyttige oplysninger og råd 16

Ret til ændringer uden varsel forbeholdes

Vedligeholdelse og rengøring 16 Når der opstår fejl 17 Tekniske data 19 Installation 19 Skån miljøet 23

Om sikkerhed

Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sikrer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunktioner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyttet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader.

Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed, først har instrueret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet.

• Hold alle emballagedele væk fra børn. Der er fare for kvælning.

• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.

• Hvis dette apparat, der har magnetlås, erstatter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg

for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn.

Generelt om sikkerhed

Bemærk Ventilationsåbningerne må

ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almindelig husholdning, som forklaret i denne brugsanvisning.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.

• Brug ikke andre el-apparater (f.eks. ismaskiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.

• Kølekredsløbet må ikke beskadiges.

• Apparatets kølekreds indeholder kølemidlet isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt. Sørg for, at ingen af kølekredsens komponenter kan tage skade under transport og installation af apparatet. Hvis kølekredsen skulle blive beskadiget: – Undgå åben ild og antændelseskilder – Luft grundigt ud i det lokale, hvor appa-

ratet står

• Det er farligt at ændre apparatets specifikationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elektrisk stød.

electrolux 13

14 electrolux

Advarsel Enhver elektrisk komponent

(netledning, stik, kompressor) skal udskiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt eller beskadiget af apparatets bagpanel. Et klemt eller beskadiget stik kan blive overophedet og starte en brand.

3. Sørg for, at apparatets netstik er let at komme til.

4. Træk ikke i netledningen.

5. Sæt ikke stikket i kontakten, hvis kontakten sidder løst. Fare for elektrisk stød eller brand.

6. Der må ikke tændes for apparatet, hvis lampedækslet ikke sidder på

den

indvendige pære.

• Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af apparatet.

• Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.

• Undgå at udsætte skabet for direkte sollys i længere tid.

Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.

• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.

• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.

Vedligeholdelse og rengøring

• Sluk for apparatet, og tag stikket ud af kontakten inden rengøring.

•Brug ikke metalgenstande til at rengøre apparatet.

• Efterse jævnligt afløbet i køleskabet for afrimningsvand. Rens afløbet efter behov. Hvis afløbet er blokeret, ophobes der vand i bunden af apparatet.

Installation Vigtigt Ved tilslutning til lysnet skal

vejledningen i de pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for skader. Tilslut ikke apparatet, hvis det er beskadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.

• Det anbefales at vente mindst to timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det overophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Så vidt det overhovedet er muligt skal apparatets bagside stå op mod en væg, så man ikke kan komme til at røre eller hænge fast i varme dele (kompressor, kondensator), med risiko for at brænde sig.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.

• Sørg for, at det er muligt at komme til netstikket, når apparatet er installeret.

• Tilslut kun til drikkevandsledning (vandværksvand).

Service

• Alt el-arbejde, der kræves til vedligeholdelse af apparatet, skal udføres af en autoriseret el-installatør.

• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

Miljøhensyn

Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i kølekreds eller isoleringsmaterialer. Apparatet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isoleringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i henhold til gældende bestemmelser. Nærmere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadige køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet

, kan genvanvendes.

4) Hvis der er lampedæksel på

5) Hvis beregnet til tilslutning til vand

Betjening

Tænde

Sæt stikket i stikkontakten. Drej termostatknappen med uret til en mellemindstilling.

Slukning

Sluk for apparatet ved at dreje termostatknappen til stilling "O".

Temperaturindstilling

Temperaturen reguleres automatisk. Apparatet betjenes på følgende måde:

• Drej termostatknappen mod lavere indstillinger for at vælge minimum køling.

• Drej termostatknappen mod højere indstillinger for at vælge maksimal køling.

I reglen er en mellemindstilling mest passende.

Ibrugtagning

Indvendig rengøring

Inden apparatet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter.

electrolux 15

Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• Rumtemperaturen

• Hvor tit døren åbnes

• Mængden af mad

• Skabets placering. Vigtigt Hvis den omgivende temperatur er

høj eller skabet er helt fyldt, og termostatknappen står på det koldeste trin, kan kompressoren køre konstant, så der dannes rim eller is på bagvæggen. Hvis det sker, sættes termostatknappen på en højere temperatur, så den automatiske afrimning starter, og strømforbruget dermed falder.

Vigtigt Brug ikke sulfosæbe eller skuremiddel. Det vil skade overfladen.

Daglig brug

Vigtigt dette apparat sælges i Frankrig. I henhold til gældende lov i dette land skal køleskabets nederste afdeling være forsynet med en særlig enhed (se tegningen), der viser den koldeste zone i denne.

Flytbare hylder

Køleskabets vægge har en række skinner, så hylderne kan placeres efter ønske. For at udnytte pladsen bedre kan de halve forreste hylder ligge over de bageste.

Isætning af hylder i dør

Hylderne i døren kan sættes i forskellig højde, så der er plads til madvarer af forskellig størrelse. De indstilles på følgende måde:

16 electrolux

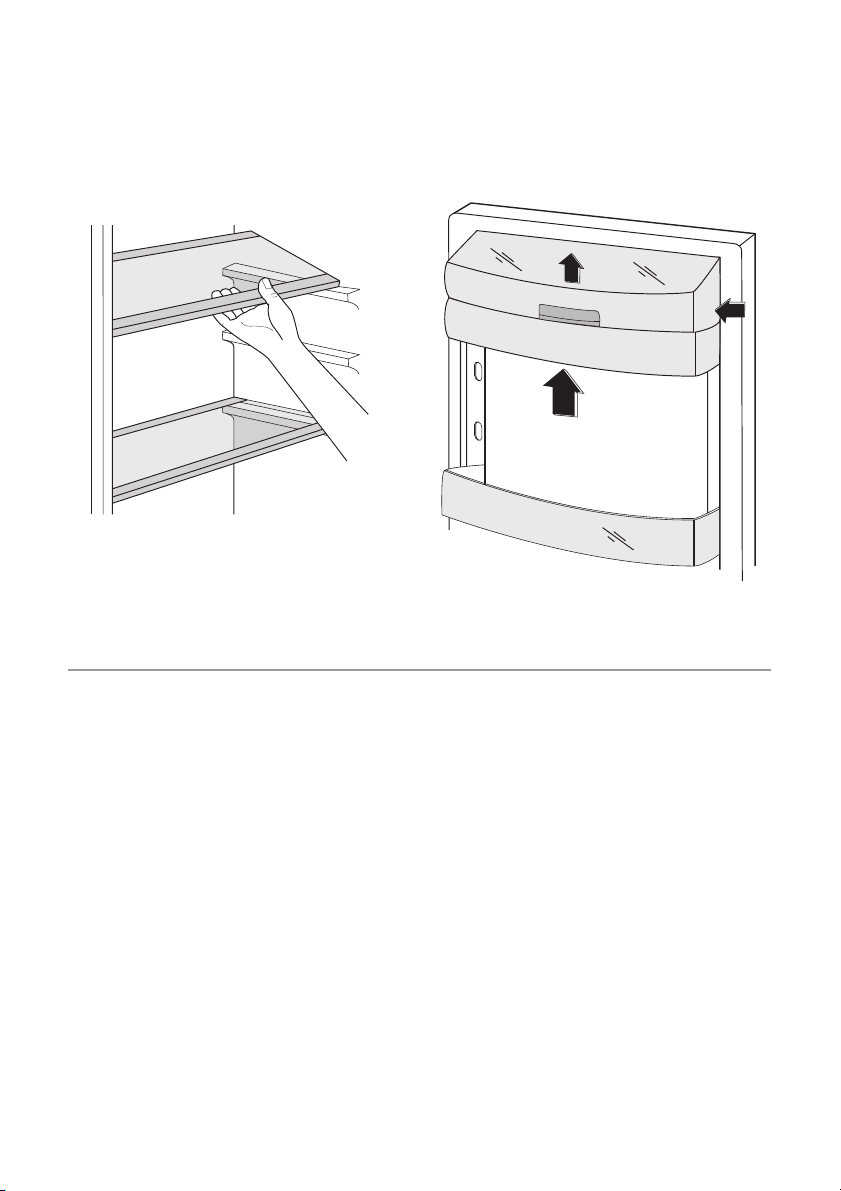

Træk gradvis hylden i pilenes retning, til den slipper. Sæt den på det ønskede sted.

Nyttige oplysninger og råd

Energisparetips

• Åbn døren så lidt som muligt, og lad den ikke stå åben længere end højst nødvendigt.

• Hvis den omgivende temperatur er høj, termostatknappen står på det koldeste trin, og skabet er helt fyldt, kan kompressoren køre konstant, så der dannes rim eller is på fordamperen. Hvis det sker, sættes knappen på en lavere indstilling, så den automatiske afrimning starter, og strømforbruget dermed falder.

Råd om køling af friske madvarer

Sådan holder maden sig bedst:

• Sæt ikke dampende varm mad eller drikke i køleskabet

• Læg låg på maden eller pak den ind, især hvis den lugter stærkt

• Placer maden, så luften kan cirkulere frit rundt om den

Råd om køling

Nyttige tip:

Kød (alle slags): Pakkes ind i polyætylenposer og lægges på glashylden over grøntsagsskuffen. Det er kun sikkert at opbevare kød på denne måde i 1-2 dage. Tilberedt mad, pålæg, kolde retter og lignende: Bør pakkes ind og kan stilles på alle hylder. Frugt og grønt: Bør rengøres grundigt og lægges i den/de særlige skuffe(r). Smør og ost: Bør lægges i specielle lufttætte beholdere eller pakkes ind i alufolie eller polyætylenposer, så luften holdes bedst muligt ude. Mælkeflasker: Bør have låg på og opbevares i flaskehylden i døren. Bananer, kartofler, løg og hvidløg behøver ikke at lægges i køleskab, med mindre de er pakket ind.

Vedligeholdelse og rengøring

Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse.

Apparatets kølesystem indeholder klorbrinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker.

electrolux 17

Regelmæssig rengøring

Apparatet skal jævnlig rengøres:

• Vask det indvendig (inkl. tilbehør) med lunkent vand tilsat neutral sæbe.

• Efterse jævnlig dørpakningerne, og tør dem af, så de er rene og fri for belægninger.

• Skyl og tør grundigt af.

Vigtigt Undgå at trække i, flytte eller beskadige evt. rør og/eller ledninger i skabet. Brug aldrig sulfosæbe, skurepulver, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af skabet. Det skader overfladen og efterlader kraftig lugt.

Rens kondensatoren (det sorte gitter) og kompressoren bag på skabet med en børste eller støvsuger. Det øger apparatets ydeevne og sparer strøm.

Vigtigt Pas på ikke at beskadige kølesystemet.

Mange rengøringsmidler til køkkener indeholder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i apparatet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel. Sæt stikket i stikkontakten efter rengøringen.

Afrimning af køleskabet

Under normal drift afrimes fordamperen i køleafdelingen automatisk, hver gang motorkompressoren standser. Afrimningsvandet ledes ud gennem en rende og ned i en særlig beholder bag på apparatet (over motorkompressoren), hvor det fordamper.

Afløbet til afrimningsvand sidder midt i renden i køleafdelingen. Det skal jævnlig renses, så vandet ikke løber over og drypper ned på maden i skabet. Brug den medfølgende special-flaskerenser, der sidder i afløbshullet ved leveringen.

Pause i brug

Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

• Tag stikket ud af stikkontakten

• Tag al maden ud

•

Afrim

og rengør apparatet inkl. alt tilbehør

• Lad døren/dørene stå på klem for at forebygge ubehagelig lugt.

Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt.

Når der opstår fejl

Advarsel Inden fejlfinding skal stikket tages ud af kontakten. Fejl der ikke er nævnt i denne brugsanvisning må kun afhjælpes af en autoriseret installatør eller anden fagmand.

Fejl Mulig årsag Løsning

Apparatet virker ikke. Pæren lyser ikke.

Stikket er ikke sat rigtigt i kontak-

6) Hvis nødvendigt.

Der er slukket for apparatet. Tænd for apparatet.

ten.

Vigtigt Der kommer lyde under normal drift (kompressor, kølekredsløb).

Sæt stikket helt ind i kontakten.

18 electrolux

Fejl Mulig årsag Løsning

Ingen strøm til apparatet. Der er

Pæren lyser ikke.

Pæren er sprunget. Se "Udskiftning af pære".

Kompressoren kører hele tiden.

Døren er ikke lukket korrekt. Se "Lukning af døren". Døren er blevet åbnet for tit. Lad ikke døren stå åben længere

For høj temperatur i madvarer. Lad madvaren køle ned til stue-

For høj rumtemperatur. Sænk rumtemperaturen.

Der løber vand ned ad bagpladen i køleskabet.

Der løber vand ind i køleskabet.

Madvarer blokerer, så vandet ik-

Der løber vand ud af skabet.

Temperaturen i skabet er for lav.

Temperaturen i skabet er for høj.

Døren er ikke lukket korrekt. Se "Lukning af døren". For høj temperatur i madvarer. Lad madvaren køle ned til stue-

For store mængder mad lagt i på

Der er ingen cirkulation af kold luft

ingen strøm på stikkontakten.

Pæren er i standby. Luk og åbn døren.

Temperaturen er ikke rigtigt indstillet.

Under automatisk afrimning smelter rim på bagpladen.

Afløbet til afrimningsvand er tilstoppet.

ke kan løbe ned i vandbeholderen.

Afrimningsvandet løber ikke fra afløbet og ned i beholderen oven over kompressoren.

Temperaturen er ikke rigtigt indstillet.

samme tid.

i apparatet.

Prøv at tilslutte et andet elektrisk apparat i den pågældende stikkontakt. Kontakt en autoriseret installatør.

Vælg en højere temperatur.

end nødvendigt.

temperatur, før den sættes i skabet.

Det er normalt.

Rens afløbet.

Sørg for, at madvarerne ikke rører bagpladen.

Sæt afløbet til afrimningsvand på fordamperbeholderen.

Vælg en højere temperatur.

Vælg en lavere temperatur.

temperatur, før den sættes i skabet.

Læg mindre mad i ad gangen.

Sørg for, at der er cirkulation af kold luft i apparatet.

Udskiftning af pære

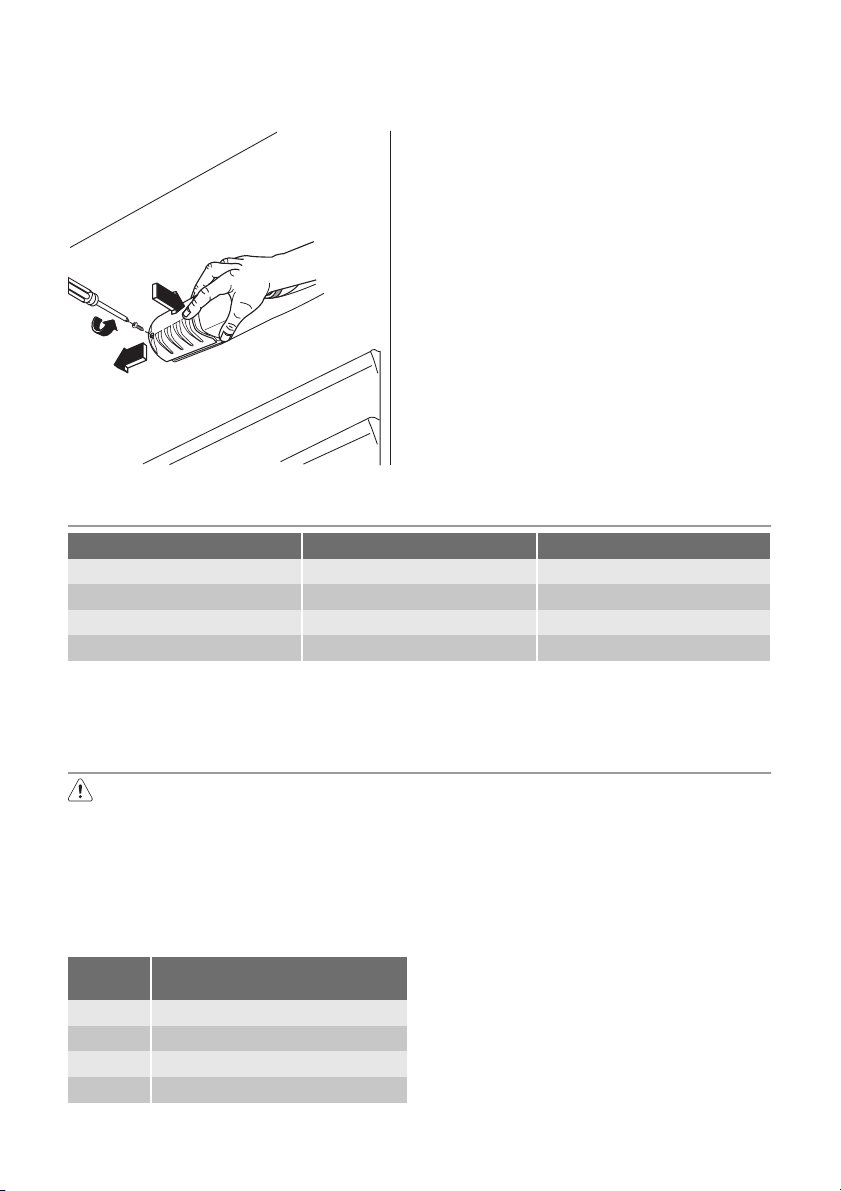

1. Tag stikket ud af kontakten.

2. Fjern skruen i lampedækslet.

3. Fjern lampedækslet (se ill.).

4. Erstat den defekte pære med en ny pære med samme effekt (maks. styrke fremgår af lampedækslet).

5. Monter lampedækslet.

6. Stram skruen i lampedækslet.

7. Sæt stikket i stikkontakten.

8. Åbn døren. Se efter, at lampen lyser.

Lukke døren

1. Rengør dørpakningerne.

2. Juster døren, hvis den ikke slutter tæt. Se under "Installation".

3. Udskift evt. defekte dørpakninger. Kontakt servicecenteret.

Tekniske data

Nichemål Højde 1225 mm Bredde 560 mm Dybde 550 mm

De tekniske specifikationer fremgår af typeskiltet indvendig i skabet, på venstre væg, samt af energimærket.

electrolux 19

Installation

Læs afsnittet "Sikkerhedsoplysninger" omhyggeligt, før apparatet installeres, for at forebygge ulykker og sikre at det bruges korrekt.

Placering

Apparatet skal installeres et sted, hvor rumtemperaturen passer til den opgivne klimaklasse på apparatets typeskilt:

Klima-

klasse

SN +10°C til + 32°C N +16°C til + 32°C ST +16°C til + 38°C T +16°C til + 43°C

Omgivelsestemperatur

Elektrisk tilslutning

Inden tilslutning til lysnettet skal det kontrolleres, at spændingen og frekvensen på typeskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på netledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autoriseret installatør til råds. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke overholdes. Apparatet er i overensstemmelse med følgende. EU-direktiver.

Vending af dør

Apparatets dør åbner mod højre. Hvis den skal åbne mod venstre, gør du følgende, inden apparatet installeres:

20 electrolux

1. Løsn øverste drejetap, og tag den ud.

2. Fjern døren.

3. Fjern afstandsringen.

4. Løsn nederste drejetap med en nøgle.

I den modsatte side:

1. Skru nederste drejetap fast.

2. Sæt afstandsringen på.

3. Sæt døren på.

4. Skru øverste drejetap fast.

min.

200 cm

min. 200 cm

Installation af apparatet

Bemærk Sørg for, at netledningen ikke

er i klemme.

Gør så følgende:

1. Sæt apparatet i indbygningsnichen.

Skub apparatet i retning af pilene (1), til den øverste dækliste støder mod køkkenelementet. Sørg for, at afstanden mellem apparatet og skabets forkant er 44 cm. Skub apparatet i retning af pilene (2), op mod skabet modsat hængselsiden. Sørg for, at apparatet er mindst 4 cm fra køkkenelementet.

Krav til lufttilførsel

Der skal være tilstrækkelig luftudskiftning bag apparatet.

2. Juster placeringen i nichen.

Huset til nederste hængsel (i posen med tilbehørsdele) sikrer, at afstanden mellem apparatet og køkkenelementet er korrekt.

electrolux 21

Åbn døren. Sæt nederste hængselhus på plads.

4mm

44mm

3. Skru apparatet fast i nichen med 4 skruer.

5. Fjern den relevante del på hængselhuset (E). Sørg for at fjerne del DX, hvis hængslet er i højre side, og del SX, hvis det er i venstre side.

6. Sæt dækslerne (C, D) på øjerne og hængselhullerne. Sæt hængselhusene (E) på hængslet.

4. Tryk pakningen ind mellem apparatet og det tilstødende skab.

7. Adskil delene (Ha), (Hb), (Hc) og (Hd).

22 electrolux

Saml apparatets dør og skabslågen, og mærk hullerne op.

8 mm

8. Monter del (Ha) på indersiden af køkkenelementet.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Tryk del (Hc) fast på del (Ha).

21 mm

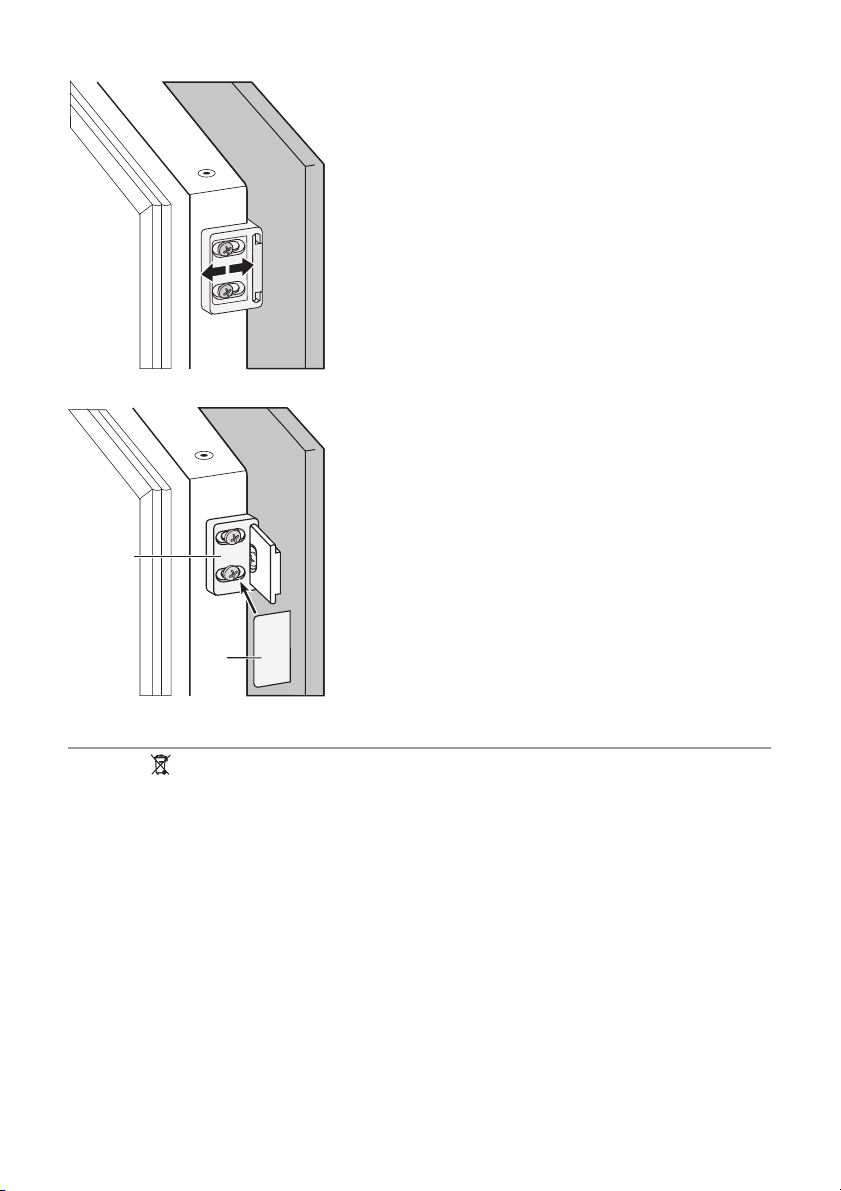

11. Fjern beslagene, og sæt mærke 8 mm fra dørens yderkant, hvor skruen (K) skal sidde.

8 mm

12. Sæt den firkantede plade tilbage på styreskinnen, og skru den fast med de medfølgende skruer. Flugt skabslågen og apparatets dør ved at stille på del (Hb).

10. Sæt apparatets dør og skabslågen i en vinkel på 90°. Sæt den lille firkantede plade (Hb) i styreskinnen (Ha).

13. Tryk del (Hd) fast på del (Hb).

electrolux 23

Slut med at kontrollere, at:

• alle skruer er strammet.

• den magnetiske pakning sættes på skabet, så den slutter tæt.

Vigtigt Hvis rumtemperaturen er lav (f.eks. om vinteren) krymper pakningen. Pakningen udvider sig, når rumtemperaturen stiger.

Skån miljøet

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af

miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

24 electrolux

Electrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

Inhoud

Veiligheidsinformatie 24 Bediening 26 Het eerste gebruik 26 Dagelijks gebruik 26 Nuttige aanwijzingen en tips 27

Wijzigingen voorbehouden

Reiniging en onderhoud 28 Problemen oplossen 29 Technische gegevens 31 Montage 31 Het milieu 35

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat. Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de fabrikant is niet verantwoordelijk voor schade die door het niet opvolgen van de aanwijzingen veroorzaakt is.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.

• Als u het apparaat afdankt trek dan de stekker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok krijgen of zichzelf in het apparaat opsluiten.

• Als dit apparaat, dat voorzien is van een magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een veerslot (slot) op de deur of het deksel, zorg er dan voor dat u het slot onbruikbaar maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.

Algemene veiligheid

Let op! Houd de ventilatie-openingen

altijd vrij van obstructies.

• Dit apparaat is bedoeld voor het bewaren van levensmiddelen en/of dranken in een gewoon huishouden, zoals uitgelegd in dit instructieboekje.

• Gebruik geen mechanische hulpmiddelen of kunstgrepen om het ontdooiproces te versnellen.

• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd zijn door de fabrikant.

• Let op dat u het koelcircuit niet beschadigt.

• Het koelmiddel isobutaan (R600a) bevindt zich in het koelcircuit van het apparaat, dit is een natuurlijk gas dat weliswaar milieu-

electrolux 25

vriendelijk is, maar ook uiterst ontvlambaar. Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van het apparaat niet beschadigd zijn geraakt. Indien het koelcircuit beschadigd is: – open vuur en ontstekingsbronnen ver-

mijden

– de ruimte waar het apparaat zich be-

vindt grondig ventileren

• Het is gevaarlijk om wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand en/of een elektrische schok veroorzaken.

Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor) mogen uitsluitend vervangen worden door een erkende onderhoudsdienst of gekwalificeerd onderhoudspersoneel.

1. Het netsnoer mag niet verlengd wor-

den.

2. Verzeker u ervan dat de stekker niet

platgedrukt of beschadigd wordt door de achterkant van het apparaat. Een platgedrukte of beschadigde stekker kan oververhit raken en brand veroorzaken.

3. Verzeker u ervan dat u de stekker van

het apparaat kunt bereiken.

4. Trek niet aan het snoer.

5. Als de stekker los zit, steek hem dan

niet in het stopcontact. Dan bestaat er een risico op een elektrische schok of brand.

6. U mag het apparaat niet gebruiken

zonder de afdekking van het lampje.

voor de binnenverlichting.

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.

• Haal geen artikelen uit het vriesvak en raak ze niet aan als uw handen vochtig/nat zijn, dit kan uw huid beschadigen of vrieswonden veroorzaken.

• Stel het apparaat niet langdurig bloot aan direct zonlicht.

Dagelijks gebruik

• Zet geen hete potten op de kunststof onderdelen in het apparaat.

• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.

• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van voedsel. Raadpleeg de betreffende aanwijzingen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Maak het apparaat niet schoon met metalen voorwerpen.

• Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien nodig, schoon. Als de afvoer verstopt is, zal er water op de bodem van het apparaat liggen.

Installatie Belangrijk! Voor de aansluiting van

elektriciteit dienen de instructies in de desbetreffende paragrafen nauwgezet te worden opgevolgd.

• Pak het apparaat uit en controleer of er beschadigingen zijn. Sluit het apparaat niet aan als het beschadigd is. Meld mogelijke beschadigingen onmiddellijk bij de winkel waar u het apparaat gekocht heeft. Gooi in dat geval de verpakking niet weg.

• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie terugvloeien in de compressor.

• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot oververhitting leiden. Om voldoende ventilatie te verkrijgen de instructies met betrekking tot de installatie opvolgen.

• De achterkant dient zo mogelijk tegen een muur geplaatst te worden, teneinde te voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen worden en brandwonden veroorzaken.

• Het apparaat mag niet vlakbij radiatoren of kooktoestellen geplaatst worden.

• Verzeker u ervan dat de stekker bereikbaar is nadat het apparaat geïnstalleerd is.

7) Als er een afdekking voor het lampje is voorzien

26 electrolux

• Sluit het apparaat alleen aan op een drinkwaterleiding.

Onderhoud

• Alle elektrotechnische werkzaamheden die noodzakelijk zijn voor het uitvoeren van onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.

• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.

Bescherming van het milieu

Dit apparaat bevat geen gassen die de ozonlaag kunnen beschadigen, niet in

Bediening

Inschakelen

Steek de stekker in het stopcontact. Draai de thermostaatknop op een gemiddelde stand.

Uitschakelen

Draai de thermostaatknop op de stand "O" om het apparaat uit te schakelen.

Temperatuurregeling

De temperatuur wordt automatisch geregeld. Ga als volgt te werk om het apparaat in werking te stellen:

• draai de thermostaatknop op een lagere stand om de minimale koude te verkrijgen.

• draai de thermostaatknop op een hogere stand om de maximale koude te verkrijgen.

Een gemiddelde instelling is over het algemeen het meest geschikt.

het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat moet weggegooid worden conform de van toepassing zijnde regels die u bij de lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de koeleenheid, vooral aan de achterkant bij de warmtewisselaar. De materialen die gebruikt zijn voor dit apparaat en die voorzien zijn van het symbool cyclebaar.

De exacte instelling moet echter gekozen worden rekening houdend met het feit dat de temperatuur in het apparaat afhankelijk is van:

• de omgevingstemperatuur

• hoe vaak de deur geopend wordt

• de hoeveelheid voedsel die bewaard wordt

• plaatsing van het apparaat.

Belangrijk! Als de omgevingstemperatuur hoog is of als het apparaat volledig gevuld is en de thermostaatknop op de koudste instelling staat, kan het apparaat continu werken waardoor er ijs op de achterwand gevormd wordt. In dat geval moet de knop op een hogere temperatuur gezet worden om automatische ontdooiing mogelijk te maken en zodoende het energieverbruik te beperken.

zijn re-

Het eerste gebruik

De binnenkant schoonmaken

Voordat u het apparaat voor de eerste keer gebruikt, wast u de binnenkant en de interne accessoires met lauwwarm water en een beetje neutrale zeep om de typische geur van

Dagelijks gebruik

Belangrijk! Dit apparaat wordt in Frankrijk verkocht.

8) Indien er een wateraansluiting voorzien is

een nieuw product weg te nemen. Droog daarna grondig af.

Belangrijk! Gebruik geen oplosmiddelen of schuurpoeders. Deze beschadigen de lak.

In overeenstemming met de regelgeving die in dit land geldig is, moet hij worden geleverd

electrolux 27

met een speciaal apparaat (zie afbeelding) dat in het onderste deel van de koelkast moet worden geplaatst om de koudste zone daarvan aan te geven.

Verplaatsbare schappen

De wanden van de koelkast zijn voorzien van een aantal geleiders zodat de schappen op de gewenste plaats gezet kunnen worden. Voor een beter gebruik van de ruimte kunnen de voorste halve schappen over de achterste worden geplaatst.

Het plaatsen van de deurschappen

Om het bewaren van voedselpakketten van verschillende afmetingen mogelijk te maken, kunnen de schappen op verschillende hoogtes geplaatst worden. Om deze aanpassingen uit te voeren, gaat u als volgt te werk: trek het schap geleidelijk in de richting van de pijlen totdat het los komt en plaats op een andere gewenste hoogte terug.

Nuttige aanwijzingen en tips

Tips voor energiebesparing

• De deur niet vaker openen of open laten staan dan strikt noodzakelijk.

• Als de omgevingstemperatuur hoog is, de thermostaatknop op een lage temperatuur staat en het apparaat volledig gevuld is, kan de compressor continu aan staan waardoor er ijs op de verdamper ontstaat. Als dit gebeurt, zet u de thermostaatknop naar een warmere instelling om de koel-

kast automatisch te laten ontdooien en zo elektriciteitsverbruik te besparen.

Tips voor het koelen van vers voedsel

Om de beste prestatie te verkrijgen:

• Zet geen warm voedsel of verdampende vloeistoffen in de koelkast

• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft

• plaats het voedsel zodanig dat de lucht er vrijelijk omheen kan circuleren

28 electrolux

Nuttige tips voor het koelen

Nuttige tips: Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven de groentelade. Bew aar he t, vo or de v eiligheid, slechts een of maximaal twee dagen op deze manier. Gekookt voedsel, koude schotels, enz.: deze moeten afgedekt worden en mogen op willekeurig welk schap gezet worden. Fruit en groente: deze moeten zorgvuldig schoongemaakt worden en in de speciaal daarvoor bedoelde lade(n) geplaatst worden.

Reiniging en onderhoud

Let op! Voordat u welke onderhoudshandeling dan ook verricht, de stekker uit het stopcontact trekken.

Het koelcircuit van dit apparaat bevat koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door bevoegde technici.

Periodieke reiniging

Het apparaat moet regelmatig worden schoongemaakt:

• maak de binnenkant en de accessoires schoon met lauw water en wat neutrale zeep.

• controleer de afdichtingen regelmatig en wrijf ze schoon om u ervan te verzekeren dat ze schoon zijn en vrij van restjes zijn.

• spoel ze af en maak ze grondig droog.

Belangrijk! Trek niet aan leidingen en/of kabels aan de binnenkant van de kast en verplaats of beschadig ze niet. Gebruik nooit schoonmaakmiddelen, schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om de binnenkant schoon te maken, aangezien deze het oppervlak beschadigen en een sterke geur achterlaten.

Maak de condensor (zwart rooster) en de compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger. Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik besparen.

Belangrijk! Zorg ervoor dat u het koelsysteem niet beschadigt.

Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten. Melkflessen: deze moeten een afdekdop hebben en opgeslagen worden in het flessenrek in de deur. Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast bewaard worden.

Veel normaal verkrijgbare keukenreinigers bevatten chemicaliën die de kunststoffen die in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen schoon te maken met warm water met een beetje afwasmiddel. Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.

Het ontdooien van de koelkast

Rijp wordt elke keer als de compressormotor tijdens normale werking stopt, automatisch van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in een speciale opvangbak aan de achterkant van het apparaat, boven de compressormotor, waar het verdampt. Het is belangrijk om het afvoergaatje van het dooiwater in het midden van het koelvak regelmatig schoon te maken, om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik daarvoor de speciale reiniger, die al in het afvoergaatje zit.

electrolux 29

Periodes dat het apparaat niet gebruikt wordt

Als het apparaat gedurende lange tijd niet gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:

• trek de stekker uit het stopcontact

• verwijder al het voedsel,

•

ontdooi de koelkast,

en maak het appa-

raat en alle accessoires schoon,

• laat de deur/deuren op een kier staan om de vorming van onaangename luchtjes te voorkomen.

Als uw apparaat aan blijft staan, vraag dan iemand om het zo nu en dan te controleren, om te voorkomen dat het bewaarde voedsel bederft, als de stroom uitvalt.

Problemen oplossen

Waarschuwing! Voordat u storingen opspoort, de stekker uit het stopcontact trekken. Het opsporen van storingen die niet in deze handleiding vermeld zijn, dient te worden verricht door een gekwalificeerd technicus of competent persoon.

Probleem Mogelijke oorzaak Oplossing

Het apparaat werkt niet. Het lampje brandt niet.

De stekker zit niet goed in het

Het apparaat krijgt geen stroom.

Het lampje werkt niet. Het lampje staat in stand-by. Sluit en open de deur. Het lampje is stuk. Zie 'Het lampje vervangen'.

De compressor werkt continu.

De deur is niet goed gesloten. Zie 'De deur sluiten'. De deur is te vaak open gedaan. Laat de deur niet langer open staan

De temperatuur van het voedsel

De kamertemperatuur is te hoog. Verlaag de kamertemperatuur.

Het apparaat is uitgeschakeld. Schakel het apparaat in.

stopcontact.

Er staat geen spanning op het stopcontact.

De temperatuur is niet goed ingesteld.

is te hoog.

Belangrijk! Er zijn tijdens de normale werking geluiden te horen (compressor, koelcircuit).

Steek de stekker goed in het stopcontact.

Sluit een ander elektrisch apparaat aan op het stopcontact. Neem contact op met een gekwalificeerd elektricien.

Stel een hogere temperatuur in.

dan noodzakelijk. Laat het voedsel afkoelen tot ka-

mertemperatuur voordat u het conserveert.

9) indien nodig,

30 electrolux

Probleem Mogelijke oorzaak Oplossing

Er loopt water over de achterkant van de koelkast.

Er loopt water in de koelkast.

Producten verhinderen het water

Er loopt water over de vloer.

De temperatuur in het apparaat is te laag.

De temperatuur in het apparaat is te hoog.

De deur is niet goed gesloten. Zie 'De deur sluiten'. De temperatuur van het voedsel

Er zijn veel producten tegelijk ge-

Er is geen koude luchtcirculatie in

Tijdens het automatische ontdooiproces ontdooit de rijp tegen de achterwand.

De waterafvoer is verstopt. Maak de waterafvoer schoon.

om in de wateropvangbak te lopen.

De dooiwaterafvoer loopt niet in de verdamperbak boven de compressor.

De temperatuur is niet goed ingesteld.

is te hoog.

conserveerd.

het apparaat.

Dit is normaal.

Zorg ervoor dat de producten de achterwand niet raken.

Maak de dooiwaterafvoer vast op de verdamperbak.

Stel een hogere temperatuur in.

Stel een lagere temperatuur in.

Laat het voedsel afkoelen tot kamertemperatuur voordat u het conserveert.

Conserveer minder producten tegelijk.

Zorg ervoor dat er koude luchtcirculatie in het apparaat is.

Het lampje vervangen

1. Trek de stekker uit het stopcontact.

2. Verwijder de schroef van de afdekking van het lampje.

3. Verwijder de afdekking van het lampje (raadpleeg de afbeelding).

4. Vervang het kapotte lampje door een nieuw lampje met hetzelfde vermogen (het maximumvermogen is vermeld op de afdekking van het lampje).

5. Plaats het lampenkapje terug.

6. Draai de schroef van de afdekking van het lampje vast.

7. Steek de stekker in het stopcontact.

8. Open de deur. Controleer of het lampje gaat branden.

De deur sluiten

1. Maak de afdichtingen van de deur schoon.

2. Stel de deur, indien nodig, af. Raadpleeg "Montage".

3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact met de service-afdeling.

Technische gegevens

Afmetingen van de uitsparing Hoogte 1225 mm Breedte 560 mm Diepte 550 mm

De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.

Montage

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst de "veiligheidsinformatie" aandachtig door, alvorens het apparaat te installeren.

Opstelling

Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld is op het typeplatje van het apparaat:

Klimaat-

klasse

SN +10°C tot + 32°C N +16°C tot + 32°C ST +16°C tot + 38°C T +16°C tot + 43°C

Omgevingstemperatuur

Elektrische aansluiting

Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje overeenkomen met de stroomtoevoer in uw huis. Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit doel. Als het stopcontact niet geaard is, sluit het apparaat dan aan op een afzonderlijk aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien. De fabrikant neemt geen verantwoordelijkheid op zich als de bovenstaande veiligheidsmaatregelen niet worden nageleefd. Dit apparaat voldoet aan de EU. richtlijnen.

Omkeerbaarheid van de deur

De deur van het apparaat gaat naar rechts open. Als u wilt dat de deur naar links open

gaat, ga dan als volgt te werk, voordat u het apparaat installeert:

1. Maak de bovenste pen los en verwijder hem.

2. Verwijder de deur.

3. Verwijder het afstandsstuk.

4. Maak de onderste pen met een sleutel los.

Op de tegenoverliggende kant:

1. Zet de onderste pen vast.

2. Installeer het afstandsstuk.

3. Monteer de deur.

4. Zet de bovenste pen vast.

electrolux 31

32 electrolux

Ventilatievereisten

De luchtstroom achter het apparaat moet voldoende zijn.

min.

200 cm

min.

200 cm

De installatie van het apparaat

Let op! Zorg ervoor dat het

aansluitsnoer vrij kan bewegen.

Ga als volgt te werk:

1. Installeer het apparaat in de nis. Duw het apparaat in de richting van de pijlen (1) totdat de afdekking van de opening tegen het keukenmeubel aankomt. Zorg ervoor dat de afstand tussen het apparaat en de voorste rand van de kast 44 mm is. Duw het apparaat in de richting van de pijlen (2) tegen de kast tegenover het scharnier. Zorg ervoor dat er een ruimte van 4 mm tussen het apparaat en de kast is.

2. Stel het apparaat in de nis af. De afdekking voor het onderste scharnier (in de zak met accessoires) zorgt ervoor dat de afstand tussen het apparaat en het keukenmeubel correct is. Open de deur. Zet de afdekking van het onderste scharnier op de juiste plek.

4mm

44mm

3. Bevestig het apparaat met 4 schroeven aan de nis.

electrolux 33

6. Bevestig de afdekkingen (C, D) aan de uitsteeksels en de gaten van de scharnieren. Bevestig de scharnierafdekkingen (E) op het scharnier.

4. Duw de afdichtstrip tussen het apparaat en de naastliggende kast.

5. Verwijder het juiste onderdeel van de scharnierafdekking (E). Verwijder onderdeel DX bij een scharnier aan de rechterkant of SX bij een scharnier aan de linkerkant.

7. Maak de onderdelen (Ha), (Hb), (Hc) en (Hd) los.

8. Monteer onderdeel (Ha) aan de binnenkant van het keukenmeubel.

34 electrolux

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

21 mm

9. Duw onderdeel (Hc) op onderdeel (Ha).

10. Zet de deur van het apparaat en de deur van het keukenmeubel open in een hoek van 90°. Plaats het kleine vierkantje (Hb) in de geleider (Ha). Zet de deur van het apparaat en de deur van het keukenmeubel tegen elkaar en markeer de gaten.

8 mm

11. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van de deur waar de nagel moet worden vastgemaakt (K).

8 mm

12. Plaats het kleine vierkantje op de geleider terug en maakt het goed met de meegeleverde schroeven vast. Lijn de deur van het keukenmeubel en de deur van het apparaat uit met behulp van onderdeel Hb.

13. Duw onderdeel (Hd) op onderdeel (Hb).

electrolux 35

Controleer goed en verzeker u ervan dat:

• alle schroeven zijn aangehaald.

• de magnetische afdichtstrip goed beves-

tigd is aan de kast.

Belangrijk! Als de omgevingstemperatuur laag is (bijv. in de winter), kan de omvang van de pakking kleiner worden. De omvang van de pakking neemt toe als de omgevingstemperatuur toeneemt.

Het milieu

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u

mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

36 electrolux

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Contents

Safety information 36 Operation 38 First use 38 Daily use 38 Helpful hints and tips 39

Subject to change without notice

Care and Cleaning 40 What to do if… 40 Technical data 42 Installation 42 Environmental concerns 46

Safety information

In the interest of your safety and to ensure the correct use, before installing and first using the appliance, read this user manual carefully, including its hints and warnings. To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these instructions and make sure that they remain with the appliance if it is moved or sold, so that everyone using it through its life will be properly informed on appliance use and safety. For the safety of life and property keep the precautions of these user's instructions as the manufacturer is not responsible for damages caused by omission.

Children and vulnerable people safety

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

• Keep all packaging well away from children. There is risk of suffocation.

• If you are discarding the appliance pull the plug out of the socket, cut the connection cable (as close to the appliance as you can) and remove the door to prevent playing children to suffer electric shock or to close themselves into it.

• If this appliance featuring magnetic door seals is to replace an older appliance hav-

ing a spring lock (latch) on the door or lid, be sure to make that spring lock unusable before you discard the old appliance. This will prevent it from becoming a death trap for a child.

General safety

Caution! Keep ventilation openings

clear of obstruction.

• The appliance is intended for keeping foodstuff and/or beverages in a normal household as explained in this instruction booklet.

• Do not use a mechanical device or any artificial means to speed up the thawing process.

• Do not use other electrical appliances (such as ice cream makers) inside of refrigerating appliances, unless they are approved for this purpose by the manufacturer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable. During transportation and installation of the appliance, be certain that none of the components of the refrigerant circuit become damaged. If the refrigerant circuit should become damaged: – avoid open flames and sources of igni-

tion

– thoroughly ventilate the room in which

the appliance is situated

electrolux 37

• It is dangerous to alter the specifications or modify this product in any way. Any damage to the cord may cause a short-circuit, fire and/or electric shock.

Warning! Any electrical component (power cord, plug, compressor) must be replaced by a certified service agent or qualified service personnel.

1. Power cord must not be lengthened.

2. Make sure that the power plug is not

squashed or damaged by the back of the appliance. A squashed or damaged power plug may overheat and cause a fire.

3. Make sure that you can come to the

mains plug of the appliance.

4. Do not pull the mains cable.

5. If the power plug socket is loose, do

not insert the power plug. There is a risk of electric shock or fire.

6. You must not operate the appliance

without the lamp cover

10)

of interior

lighting.

• This appliance is heavy. Care should be taken when moving it.

• Do not remove nor touch items from the freezer compartment if your hands are damp/wet, as this could cause skin abrasions or frost/freezer burns.

• Avoid prolonged exposure of the appliance to direct sunlight.

Daily use

• Do not put hot pot on the plastic parts in the appliance.

• Do not store flammable gas and liquid in the appliance, because they may explode.

• Appliance's manufacturers storage recommendations should be strictly adhered to. Refer to relevant instructions.

Care and cleaning

• Before maintenance, switch off the appliance and disconnect the mains plug from the mains socket.

• Do not clean the appliance with metal objects.

• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean the drain. If the drain is blocked, wa-

10) If the lamp cover is foreseen

11) If a water connection is foreseen

ter will collect in the bottom of the appliance.

Installation Important! For electrical connection

carefully follow the instructions given in specific paragraphs.

• Unpack the appliance and check if there are damages on it. Do not connect the appliance if it is damaged. Report possible damages immediately to the place you bought it. In that case retain packing.

• It is advisable to wait at least four hours before connecting the appliance to allow the oil to flow back in the compressor.

• Adequate air circulation should be around the appliance, lacking this leads to overheating. To achieve sufficient ventilation follow the instructions relevant to installation.

• Wherever possible the back of the product should be against a wall to avoid touching or catching warm parts (compressor, condenser) to prevent possible burn.

• The appliance must not be located close to radiators or cookers.

• Make sure that the mains plug is accessible after the installation of the appliance.

•

Connect to potable water supply only.

11)

Service

• Any electrical work required to do the servicing of the appliance should be carried out by a qualified electrician or competent person.

• This product must be serviced by an authorized Service Centre, and only genuine spare parts must be used.

38 electrolux

Environment Protection

This appliance does not contain gasses which could damage the ozone layer, in either its refrigerant circuit or insulation materials. The appliance shall not be discarded together with the urban refuse and rubbish. The insulation foam contains flammable gases: the appliance

Operation

Switching on

Insert the plug into the wall socket. Turn the Temperature regulator clockwise to a medium setting.

Switching off

To turn off the appliance, turn the Temperature regulator to the "O" position.

Temperature regulation

The temperature is automatically regulated. To operate the appliance, proceed as follows:

• turn the Temperature regulator toward lower settings to obtain the minimum coldness.

• turn the Temperature regulator toward higher settings to obtain the maximum coldness.

shall be disposed according to the applicable regulations to obtain from your local authorities. Avoid damaging the cooling unit, especially at the rear near the heat exchanger. The materials used on this appliance marked by the symbol

are recyclable.

A medium setting is generally the most suitable.

However, the exact setting should be chosen keeping in mind that the temperature inside the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance. Important! If the ambient temperature is

high or the appliance is fully loaded, and the appliance is set to the lowest temperatures, it may run continuously causing frost to form on the rear wall. In this case the dial must be set to a higher temperature to allow automatic defrosting and therefore reduced energy consumption.

First use

Cleaning the interior

Before using the appliance for the first time, wash the interior and all internal accessories with lukewarm water and some neutral soap so as to remove the typical smell of a brandnew product, then dry thoroughly.

Daily use

Important! this appliance is sold in France. In accordance with regulations valid in this country it must be provided with a special device (see figure) placed in the lower compartment of the fridge to indicate the coldest zone of it.

Important! Do not use detergents or abrasive powders, as these will damage the finish.

electrolux 39

Movable shelves

The walls of the refrigerator are equipped with a series of runners so that the shelves can be positioned as desired. For better use of space, the front half-shelves can lie over the rear ones.

Positioning the door shelves

To permit storage of food packages of various sizes, the door shelves can be placed at different heights.

Helpful hints and tips

Hints for energy saving

• Do not open the door frequently or leave it open longer than absolutely necessary.

• If the ambient temperature is high and the Temperature Regulator is set to low temperature and the appliance is fully loaded, the compressor may run continuously, causing frost or ice on the evaporator. If this happens, set the Temperature Regulator toward warmer settings to allow automatic defrosting and so a saving in electricity consumption.

Hints for fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liquids in the refrigerator

• do cover or wrap the food, particularly if it has a strong flavour

• p osition food so t hat air can circulate freely around it

To make these adjustments proceed as follows: gradually pull the shelf in the direction of the arrows until it comes free, then reposition as required.

Hints for refrigeration

Useful hints: Meat (all types) : wrap in polythene bags and place on the glass shelf above the vegetable drawer. For safety, store in this way only one or two days at the most. Cooked foods, cold dishes, etc..: these should be covered and may be placed on any shelf. Fruit and vegetables: these should be thoroughly cleaned and placed in the special drawer(s) provided. Butter and cheese: these should be placed in special airtight containers or wrapped in aluminium foil or polythene bags to exclude as much air as possible. Milk bottles: these should have a cap and should be stored in the bottle rack on the door. Bananas, potatoes, onions and garlic, if not packed, must not be kept in the refrigerator.

40 electrolux

Care and Cleaning

Caution! Unplug the appliance before carrying out any maintenance operation.

This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must therefore only be carried out by authorized technicians.

Periodic cleaning

The equipment has to be cleaned regularly:

• clean the inside and accessories with lukewarm water and some neutral soap.

• regularly check the door seals and wipe clean to ensure they are clean and free from debris.

• rinse and dry thoroughly.

Important! Do not pull, move or damage any pipes and/or cables inside the cabinet. Never use detergents, abrasive powders, highly perfumed cleaning products or wax polishes to clean the interior as this will damage the surface and leave a strong odour.

Clean the condenser (black grill) and the compressor at the back of the appliance with a brush or a vacuum cleaner. This operation will improve the performance of the appliance and save electricity consumption.

Important! Take care of not to damage the cooling system.

Many proprietary kitchen surface cleaners contain chemicals that can attack/damage the plastics used in this appliance. For this reason it is recommended that the outer casing of this appliance is only cleaned with warm water with a little washing-up liquid added. After cleaning, reconnect the equipment to the mains supply.

Defrosting of the refrigerator

Frost is automatically eliminated from the evaporator of the refrigerator compartment every time the motor compressor stops, dur-

ing normal use. The defrost water drains out through a trough into a special container at the back of the appliance, over the motor compressor, where it evaporates. It is important to periodically clean the defrost water drain hole in the middle of the refrigerator compartment channel to prevent the water overflowing and dripping onto the food inside. Use the special cleaner provided, which you will find already inserted into the drain hole.

Periods of non-operation

When the appliance is not in use for long periods, take the following precautions:

• disconnect the appliance from elec-

tricity supply

• remove all food

•

• leave the door/doors ajar to prevent un-

If the cabinet will be kept on, ask somebody to check it once in a while to prevent the food inside from spoiling in case of a power failure.

12)

defrost accessories

pleasant smells.

and clean the appliance and all

What to do if…

Warning! Before troubleshooting, disconnect the mains plug from the mains socket.

12) If foreseen.

Only a qualified electrician or competent person must do the troubleshooting that is not in this manual.

electrolux 41

Important! There are some sounds during normal use (compressor, refrigerant circulation).

Problem Possible cause Solution

The appliance does not operate. The lamp does not operate.

The mains plug is not connected

The appliance has no power.

The lamp does not work.

The lamp is defective. Refer to "Replacing the lamp".

The compressor operates continually.

The door is not closed correctly. Refer to "Closing the door". The door has been opened too

The product temperature is too

The room temperature is too

Water flows on the rear plate of the refrigerator.

Water flows into the refrigerator.

Products prevent that water flows

Water flows on the ground.

The temperature in the appliance is too low.

The temperature in the appliance is too high.

The door is not closed correctly. Refer to "Closing the door". The product temperature is too

Many products are stored at the

There is no cold air circulation in

The appliance is switched off. Switch on the appliance.

to the mains socket correctly.

There is no voltage in the mains socket.

The lamp is in stand-by. Close and open the door.

The temperature is not set correctly.

frequently.

high.

high. During the automatic defrosting

process, frost defrosts on the rear plate.

The water outlet is clogged. Clean the water outlet.

into the water collector. The melting water outlet does not

flow in the evaporative tray above the compressor.

The temperature regulator is not set correctly.

high.

same time.

the appliance.

Connect the mains plug to the mains socket correctly.

Connect a different electrical appliance to the mains socket. Contact a qualified electrician.

Set a higher temperature.

Do not keep the door open longer than necessary.

Let the product temperature decrease to room temperature before storage.

Decrease the room temperature.

This is correct.

Make sure that products do not touch the rear plate.

Attach the melting water outlet to the evaporative tray.

Set a higher temperature.

Set a lower temperature.

Let the product temperature decrease to room temperature before storage.

Store less products at the same time.

Make sure that there is cold air circulation in the appliance.

42 electrolux

Replacing the lamp

1. Disconnect the mains plug from the

mains socket.

2. Remove the screw from the lamp cover.

3. Remove the lamp cover (refer to the illus-

tration).

4. Replace the used lamp with a new lamp

of the same power (the maximum power is shown on the lamp cover).

5. Install the lamp cover.

6. Tighten the screw to the lamp cover.

7. Connect the mains plug to the mains

socket.

8. Open the door. Make sure that the lamp

comes on.

Closing the door

1. Clean the door gaskets.

2. If necessary, adjust the door. Refer to "Installation".

3. If necessary, replace the defective door gaskets. Contact the Service Center.

Technical data

Dimension of the recess Height 1225 mm Width 560 mm Depth 550 mm

The technical information are situated in the rating plate on the internal left side of the appliance and in the energy label.

Installation

Read the "Safety Information" carefully for your safety and correct operation of the appliance before installing the appliance.

Positioning

Install this appliance at a location where the ambient temperature corresponds to the climate class indicated on the rating plate of the appliance:

electrolux 43

Climate

class

SN +10°C to + 32°C N +16°C to + 32°C ST +16°C to + 38°C T +16°C to + 43°C

Ambient temperature

Electrical connection

Before plugging in, ensure that the voltage and frequency shown on the rating plate correspond to your domestic power supply. The appliance must be earthed. The power supply cable plug is provided with a contact for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate earth in compliance with current regulations, consulting a qualified electrician. The manufacturer declines all responsibility if the above safety precautions are not observed. This appliance complies with the E.E.C. Directives.

Door reversibility

The door of the appliance opens to the right. If you want to open the door to the left, follow these steps before you install the appliance:

1. Loosen and remove the upper pin.

2. Remove the door.

3. Remove the spacer.

4. With a key, loosen the lower pin.

4. Tighten the upper pin.

Ventilation requirements

The airflow behind the appliance must be sufficient.

min.

200 cm

min. 200 cm

On the opposite side:

1. Tighten the lower pin.

2. Install the spacer.

3. Install the door.

Installing the appliance

Caution! Make sure that the mains

cable can move freely.

Do the following steps:

1. Install the appliance in the niche.

Push the appliance in the direction of the arrows (1) until the upper gap cover stops against the kitchen furniture. Make sure that the distance between the appliance and the cupboard front-edge is 44 mm. Push the appliance in the direction of the arrows (2) against the cupboard on the opposite side of the hinge. Make sure that the clearance between the appliance and the cupboard is 4 mm.

44 electrolux

2. Adjust the appliance in the niche. The lower hinge cover (in the accessories bag) makes sure that the distance between the appliance and the kitchen furniture is correct. Open the door. Put the lower hinge cover in position.

4mm

44mm

4. Push the sealing strip between the appliance and the adjacent cabinet.

5. Remove the correct part from the hinge cover (E). Make sure to remove the part DX, in the case of right hinge, SX in opposite case.

3. Attach the appliance to the niche with 4 screws.

6. Attach the covers (C, D) to the lugs and the hinge holes. Attach the hinge covers (E) to the hinge.

electrolux 45

7. Disconnect the parts (Ha), (Hb), (Hc) and (Hd).

8. Install the part (Ha) on the inner side of the kitchen furniture.

ca. 50 mm

90°

21 mm

90°

10. Open the appliance door and the kitchen furniture door at an angle of 90°. Insert the small square (Hb) into guide (Ha). Put together the appliance door and the furniture door and mark the holes.

8 mm

11. Remove the brackets and mark a distance of 8 mm from the outer edge of the door where the nail must be fitted (K).

ca. 50 mm

9. Push the part (Hc) on the part (Ha).

21 mm

46 electrolux

13. Press the part (Hd) on the part (Hb).

8 mm

12. Place the small square on the guide again and fix it with the screws supplied. Align the kitchen furniture door and the appliance door by adjusting the part Hb.

Environmental concerns

The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for

Do a final check to make sure that:

• All screws are tightened.

• The magnetic sealing strip is attached tightly to the cabinet.

Important! If the ambient temperature is low (for example, in the Winter), the size of the gasket decreases. The size of the gasket increases when the ambient temperature increases.

the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local council, your household waste disposal service or the shop where you purchased the product.

Electrolux. Thinking of you.

Lue lisää osoitteessa www.electrolux.com

Sisällys

Turvallisuusohjeet 47 Käyttö 49 Ensimmäinen käyttökerta 49 Päivittäinen käyttö 49 Hyödyllisiä neuvoja ja vinkkejä 50

Oikeus muutoksiin pidätetään

Huolto ja puhdistus 51 Käyttöhäiriöt 51 Tekniset tiedot 53 Asennus 53 Ympäristönsuojelu 57

Turvallisuusohjeet

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmista, että se kulkee aina laitteen mukana esimerkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asianmukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuusohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.

• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tukehtumisvaaran.

• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen lii-

täntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille aiheutuva sähköiskun tai loukkuunjäämisen vaara.

• Tässä laitteessa on magneettiset oven tiivisteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen

ilmanvaihtoaukkoja.

• Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.

• Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

• Älä käytä muita sähkölaitteita (esim. jäätelökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tähän tarkoitukseen.

• Varo vahingoittamasta jäähdytysputkistoa.

• Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka. Varmista, etteivät jäähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana. Jos jäähdytysputkisto vaurioituu: – vältä avotulta ja muita syttymislähteitä – tuuleta huolellisesti huone, johon laite on

sijoitettu

electrolux 47

48 electrolux

• Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike.

1. Virtajohtoa ei saa jatkaa.

2. Varmista, että virtajohto ei joudu puris-

tuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoittunut virtajohto voi ylikuumentua ja aiheuttaa tulipalon.

3. Laitteen verkkovirtakytkennän on olta-

va hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.

4. Älä vedä virtajohdosta pistoketta irrot-

taessasi.

5. Jos pistoke on löysästi kiinni virtajoh-

dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.

6. Laitetta ei saa käyttää, jos sisävalon

lampun suojus

13)

on irrotettu.

• Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.

• Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

• Laite ei saa olla pitkään suorassa auringonvalossa.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.

• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.

• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.

• Älä käytä laitteen puhdistuksessa metalliesineitä.

• Tarkista säännöllisesti jääkaapin sulatusveden poistoaukko. Puhdista poistoaukko

tarvittaessa. Jos poistoaukko on tukossa, vesi kerääntyy laitteen pohjalle.

Asennus Tärkeää Noudata tarkasti sähköliitäntää

käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoita mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.

• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.

• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.

• Laite on mahdollisuuksien mukaan sijoitettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kompressori, lauhdutin) ei voida koskea.

• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.

• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

• Laitteen saa kytkeä ainoastaan puhtaaseen vesijohtoverkkoon.

14)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.

• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

13) Mikäli varusteena

14) Mikäli laitteessa on vesiliitäntä

electrolux 49

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen

Käyttö

Kytkeminen toimintaan

Kiinnitä pistoke pistorasiaan. Käännä lämpötilan säädintä myötäpäivään keskiasentoon.

Laitteen kytkeminen pois toiminnasta

Laite kytketään pois toiminnasta kääntämällä lämpötilan säädin asentoon O.

Lämpötilan säätäminen

Lämpötila säätyy automaattisesti. Laitetta käytetään seuraavasti:

• Lämpötilaa säädetään korkeammaksi kääntämällä lämpötilan säädintä pienempiä asetusarvoja kohti.

• Lämpötilaa säädetään kylmemmäksi kääntämällä lämpötilan säädintä suurempia asetusarvoja kohti.

Ensimmäinen käyttökerta

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen

käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomääräyksiä. Vältä vahingoittamasta jäähdytysyksikköä, erityisesti lämmönvaihtimen läheltä. Tässä laitteessa käytetyt,

symbolilla kierrätettäviä.

Keskiasento on yleensä sopivin asetus.

Huomioi lämpötilan säätämisessä seuraavat siihen vaikuttavat asiat:

• huoneen lämpötila

• oven avaamistiheys

• säilytettävien elintarvikkeiden määrä

• laitteen sijaintipaikka. Tärkeää Jos ympäristön lämpötila on

korkea tai jos jääkaappi on hyvin täynnä, ja lämpötila on säädetty hyvin kylmäksi, kompressori voi käydä jatkuvasti, jolloin takaseinään muodostuu huurretta. Tässä tapauksessa lämpötilan säädin kannattaa kääntää korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat pintoja.

merkityt materiaalit ovat

Päivittäinen käyttö

Tärkeää tämä laite on myynnissä Ranskassa. Maassa voimassa olevien määräysten mukaisesti se on varustettava erikoismerkillä (katso kuvaa), joka sijoitetaan jääkaapin alaosastoon osoittamaan sen kylmimmän alueen.

50 electrolux

Siirrettävät hyllyt

Jääkaapin seinissä on kannattimia eri tasoilla, minkä ansiosta hyllyt voidaan sijoittaa halutulle tasolle. Tilankäytön parantamiseksi hyllyjen etuosat voidaan työntää takaosien päälle.

Ovilokeroiden sijoittaminen

Ovilokerot voidaan sijoittaa eri korkeuksille siten, että erikokoiset pakkaukset mahtuvat lokeroihin.

Hyödyllisiä neuvoja ja vinkkejä

Energiansäästövinkkejä

• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.

•Jos ympäristön lämpötila on korkea, ja lämpötila on säädetty hyvin kylmäksi kaapin ollessa hyvin täynnä, kompressori voi käydä jatkuvasti, jolloin haihduttimeen muodostuu huurretta tai jäätä. Käännä tässä tapauksessa lämpötilan säädin korkeampaan lämpötilaan automaattisen sulatuksen käynnistämiseksi, jolloin myös energiankulutus vähenee.

Tuoreiden elintarvikkeiden säilytys

Noudata seuraavia ohjeita varmistaaksesi elintarvikkeiden parhaan mahdollisen säilyvyyden:

• Alä laita jääkaappiin lämpimiä ruokia tai haihtuvia nesteitä

• Peitä ruoka kannella tai kääri folioon tms. erityisesti, kun ruoka on voimakastuoksuista

Ovilokeroiden korkeus säädetään seuraavasti: vedä lokeroa varovasti nuolen suuntaan, kunnes se irtoaa kiinnikkeestään. Sijoita lokero sen jälkeen haluamallesi korkeudelle.

• Sijoita elintarvikkeet jääkaappiin siten, että ilma pääsee kiertämään vapaasti niiden ympärillä

Säilytysohjeita

Vinkkejä: Liha (kaikki lihalajit): pakkaa muovipusseihin ja laita vihanneslaatikon päällä olevalle lasihyllylle. Säilytä lihaa tällä tavoin korkeintaan muutama päivä. Kypsennetty ruoka, kylmät ruoat jne: peitä kannella ja laita mille hyllylle tahansa. Hedelmät ja vihannekset: puhdista huolellisesti ja säilytä niille tarkoitetussa laatikossa/ laatikoissa. Voi ja juusto: säilytä ilmatiiviissä rasioissa tai pakattuna alumiinifolioon tai muovipussiin mahdollisimman ilmatiiviisti. Maitopullot: säilytä korkilla suljetut maitopullot oven pullotelineessä. Banaaneita, perunoita, sipuleita ja valkosipuleita ei pidä säilyttää jääkaapissa pakkaamattomana.

Huolto ja puhdistus

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti:

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.

• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.

• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energiaa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Monet keittiön pintojen puhdistusaineet sisältävät kemikaaleja, jotka voivat vahingoittaa laitteen muoviosia. Tästä syystä laitteen ulkopintojen puhdistuksessa on suositeltavaa käyttää vain lämmintä vettä ja käsitiskiainetta. Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Jääkaapin sulattaminen

Normaalikäytössä huurretta poistuu automaattisesti jääkaappiosaston haihduttimesta

electrolux 51

aina moottorin kompressorin pysähtyessä. Sulatusvesi valuu laitteen takana, kompressorin yläpuolella sijaitsevaan kaukaloon, josta se haihtuu. Jääkaappiosaston kanavan keskellä oleva sulatusveden tyhjennysaukko on tärkeää puhdistaa säännöllisin väliajoin, jotta vettä ei tulvi yli ja tipu ruokien päälle. Käytä puhdistuksessa mukana toimitettua välinettä, joka on kiinnitetty tyhjennysaukkoon.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

• Kytke laite irti verkkovirrasta.

• Ota kaikki ruoat pois.

•

• Jätä ovi/ovet raolleen, jotta laitteen sisälle

Jos jätät laitteen toimintaan, pyydä jotakin henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

15)

Sulata

ei muodostu epämiellyttävää hajua.

ja puhdista laite ja varusteet.

Käyttöhäiriöt

Varoitus! Ennen kuin aloitat vianmääritystä, irrota pistoke pistorasiasta. Vianmääritystoimenpiteet, joita ei ole mainittu tässä käyttöohjeessa, on annet-

15) Mikäli varusteena.

tava ammattitaitoisen sähköasentajan tehtäväksi.

Tärkeää Tietynlaiset äänet kuuluvat laitteen normaaliin toimintaan (kompressori, jäähdytysaineen kierto).

52 electrolux

Ongelma Mahdollinen syy Korjaustoimenpide

Kodinkone ei toimi. Valo ei syty.

Pistoke ei ole kunnolla kiinni pis-

Kodinkoneeseen ei tule virtaa.

Valo ei syty. Valo palaa jatkuvasti. Sulje ja avaa ovi. Lamppu on palanut. Lue ohjeet kohdasta Lampun vaih-

Kompressori käy jatkuvasti.

Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulke-

Ovea on avattu liian usein. Älä pidä ovea auki pitempään kuin

Ruoat ovat liian lämpimiä. Anna ruokien jäähtyä huoneen

Huoneen lämpötila on liian kor-

Vettä valuu jääkaapin takaseinää pitkin.

Vettä valuu jääkaapin sisälle.

Elintarvikkeet estävät veden valu-

Vettä valuu lattialle. Sulatusvesi ei poistu kompresso-

Laitteen lämpötila on liian alhainen.

Kodinkoneen lämpötila on liian korkea.

Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta Oven sulke-

Ruoat ovat liian lämpimiä. Anna ruokien jäähtyä huoneen

Laitteeseen on laitettu paljon ruo-

Kodinkoneen kylmän ilman kierto

Lampun vaihtaminen

1. Irrota pistoke pistorasiasta.

2. Irrota lampun suojuksen ruuvi.

3. Poista lampun suojus (katso kuvaa).

Virta on katkaistu kodinkoneesta. Kytke virta kodinkoneeseen.

torasiassa.

Pistorasiassa ei ole jännitettä.

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.

kea. Automaattisen sulatuksen aikana

takaseinässä oleva huurre sulaa. Veden tyhjennysaukko on tukos-

sa.

misen vedenkeruukaukaloon.

rin yläpuolella olevaan haihdutusastiaan.

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila korkeammaksi.

Lämpötilaa ei ole säädetty oikein. Säädä lämpötila alhaisemmaksi.

kia samalla kertaa.

ei toimi.

Kiinnitä pistoke pistorasiaan.

Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Ota yhteys sähköasentajaan.

taminen.

minen.

on tarpeen.

lämpötilaan ennen kuin laitat ne laitteeseen.

Alenna huoneen lämpötilaa.

Tämä on normaalia.

Puhdista veden tyhjennysaukko.

Tarkista, että elintarvikkeet eivät kosketa takaseinään.

Kiinnitä sulatusveden poistoputki haihdutusastiaan.

minen.

lämpötilaan ennen kuin laitat ne laitteeseen.

Laita laitteeseen vähemmän ruokia yhdellä kertaa.

Tarkista kylmän ilman kierto.

4. Vaihda palaneen lampun tilalle samantehoinen uusi lamppu (maksimiteho on merkitty lampun suojukseen).

5. Kiinnitä lampun suojus takaisin paikalleen.

6. Kiinnitä lampun suojuksen ruuvi.

electrolux 53

7. Kiinnitä pistoke pistorasiaan.

8. Avaa ovi. Tarkista, että valo syttyy.

Oven sulkeminen

1. Puhdista oven tiivisteet.

2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.

3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen.

Tekniset tiedot

Asennustilan mitat Korkeus 1225 mm Leveys 560 mm Syvyys 550 mm

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokilpeen ja energiatarraan.

Asennus

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-

luokka

SN +10 °C - 32 °C N +16 °C - 32 °C ST +16 °C - 38 °C T +16 °C - 43 °C

Ympäristön lämpötila

Sähköliitäntä

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja. Laite on kytkettävä maadoitettuun pistorasiaan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti. Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu. Tämä laite vastaa Euroopan yhteisön. direktiivejä.

54 electrolux

Oven kätisyyden vaihtaminen

Laitteen ovi avautuu oikealle. Jos haluat vaihtaa oven avautumissuunnan vasemmalle, suorita seuraavat toimenpiteet ennen laitteen asentamista paikalleen:

1. Avaa ja irrota ylätappi.

2. Irrota ovi.

3. Poista välikappale.

4. Löysää alatappi ruuviavaimella.

Vastakkaisella puolella:

1. Kiristä alatappi.

2. Kiinnitä välikappale paikalleen.

3. Asenna ovi paikalleen.

4. Kiristä ylätappi.

min.

200 cm

min. 200 cm

Laitteen asentaminen

Huomio Tarkista, että virtajohto pääsee

liikkumaan vapaasti.

Suorita seuraavat toimenpiteet:

1. Asenna laite aukkoon.

Työnnä laitetta nuolen (1) suuntaan, kunnes yläaukon suojus on kiinni keittiökalusteessa. Tarkista, että laitteen ja keittiökalusteen etureunan väliin jää 44 mm:n rako. Työnnä laitetta nuolen (2) suuntaan saranan vastakkaisella puolella olevaa kaappia vasten. Tarkista, että laitteen ja keittiökalusteen välinen rako on 4 mm.

Ilmanvaihtovaatimukset

Ilmanvaihdon on oltava riittävä laitteen takana.

2. Säädä laite aukkoon.

Lisävarustepussissa olevan alemman saranan suojuksen avulla voit varmistaa, että keittiökaluste ja laite tulevat oikein paikoilleen.

electrolux 55

Avaa ovi. Laita alasaranan suojus paikalleen.

4mm

44mm

3. Kiinnitä laite aukkoon neljällä ruuvilla.

5. Irrota oikea osa saranan suojuksesta (E).

Jos tarvitsen osan oikeanpuoleista saranaa varten, irrota osa, jossa on merkintä DX, ja irrota vasemmanpuoleista saranaa varten osa, jossa on merkintä SX.

6. Kiinnitä suojukset (C, D) korvakkeisiin ja

saranan aukkoihin. Kiinnitä saranan suojukset (E) saranaan.

4. Paina tiivistenauha laitteen ja viereisen kaapin väliin.

7. Irrota osat (Ha), (Hb), (Hc) ja (Hd).

56 electrolux

8 mm

8. Kiinnitä osa (Ha) keittiökalusteen sisäpuolelle.

ca. 50 mm

90°

21 mm

90°

ca. 50 mm

9. Paina osa (Hc) osan (Ha) päälle.

21 mm

11. Poista kiinnikkeet ja merkitse naulan (K) kiinnityspaikka 8 mm:n päähän oven ulkoreunasta.

8 mm

12. Aseta pieni neliö uudelleen ohjaimen päälle ja kiinnitä se paikalleen mukana toimitetuilla ruuveilla. Kohdista keittiökalusteen ovi ja laitteen ovi toisiinsa säätämällä osaa Hb.

10. Avaa laitteen ja keittiökalusteen ovet 90°:n kulmaan. Kiinnitä pieni neliö (Hb) ohjaimeen (Ha). Kiinnitä laitteen ovi ja kalusteen ovi yhteen ja merkitse reikien paikat.

electrolux 57

13. Paina osa (Hd) osan (Hb) päälle.

Ympäristönsuojelu

Tuotteeseen tai sen pakkaukseen merkitty symboli

laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon

, osoittaa, että tätä tuotetta ei saa

Tarkista lopuksi seuraavat asiat:

• Kaikki ruuvit on kiristetty.

• Magneettinen tiivistelista on kiinnittynyt tiukasti kaappiin.

Tärkeää Jos ympäristön lämpötila on alhainen (esim. talvella), tiiviste on voinut kutistua. Tiiviste laajenee ympäristön lämpötilan noustessa.

luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.

58 electrolux

electrolux 59

www.electrolux.com

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.electrolux.be

www.electrolux.cz

Besøg vor hjemmeside www.electrolux.dk for bestilling av tilbehør og reservedele: www.electrolux.dk

www.electrolux.fi

222352742-00-112009

AEG-Electrolux ERN23510 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
