LAVATHERM T 320 electronic320 electronic
Tørretumbler
Brugsanvisning
Kære kunde,
Tryk
ilj
Læs denne betjeningsvejledning grundigt.
Iagttag først og fremmest sikkerhedshenvisningerne på de første sider
afdenne betjeningsvejledning! Gem brugsanvisningen til senere brug.
Giv dem med ved et eventuelt ejerskifte af maskinen.
Med advarsekstrekanten og/eller gennem signalordene (Advarsel!,
1
Forsigtig!, OBS.!) fremhæves henvisninger, der er vigtige for Deres
sikkerhed eller maskinens funktionsdygtighed. Disse skal ubetinget
iagttages.
0 Dette tegn fører Dem trin for trin gennem betjeningen af maskinen.
Efter dette tegn får De supplerende informationer til betjeningen og
3
den praktiske anvendelse af maskinen.
Med kløverbladet er tips og henvisninger markerede med hensyn til den
2
økonomiske og miljøvenlige brug af maskinen.
Til eventuelt forekommende fejl indeholder brugsanvisningen
henvisninger, således at De selv kan rette disse, se afsnit "Hvad skal man
gøre, hvis...".
t på m
Den der tænker økologisk, handler også derefter...
2
øvenligt papir.
Indhold
Sikkerhedshenvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Almene henvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Kassering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ÖKO-tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Opbygning af maskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Frontprofil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Betjeningspanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Programvælgeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Før den første tørring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Kort vejledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tørring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Forberedelse af vasketøjet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Åben lågen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Påfyld vasketøjet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Lukning af lågen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Indstilling af tørreprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Start af tørreprogrammet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Udtagning eller yderligere påfyldning af vasketøj . . . . . . . . . . . . . . . . . . . . . 16
Slut af tørring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tag vasketøjet ud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rengøring af lågens tætning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Rensning af filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Sluk for tørretumbleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Programtabeller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
En lille undervisning om tekstiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Plejesymboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Rengøring og vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Rensning af filterområdet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Rensning af tromlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Rengøring af paneler og betjeningselementer . . . . . . . . . . . . . . . . . . . . . . . . 22
Rengøring af lågens tætning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3
Indhold
Hvad skal man gøre, hvis ...? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Udskiftning af lågeanslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Opstilling og el-tilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Henvisninger til fagmanden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Ekstratilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Udluftningsslange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Byggesæt vaske-tørre-søjle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Indeks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Service og reservedele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4
Sikkerhedshenvisninger
1 Sikkerhedshenvisninger
Sikkerheden af elektriske maskiner fra AEG svarer til teknikkens anerkendte regler og sikkerhedsloven for maskiner. Alligevel føler vi os forpligtede til at gøre Dem kendt med de efterfølgende sikkerhedshenvisninger.
Almen sikkerhed
• Reparationer på tørretumbleren må kun foretages af fagmænd. Usagkyndige reparationer kan medføre betydelig risiko for brugeren. Ved
reparationer bør De derfor kontakte vor kundeservice eller en af AEG
autoriseret fagforhandler.
• Før start skal der ubetinget tages højde for, at driftsspændingen og
strømarten, der er angivet på typeskiltet, svarer til netspænding og
strømart på opstillingsstedet. Den nødvendige elektriske sikring fremgår ligeledes af typeskiltet.
• Tag aldrig tørretumbleren i brug, hvis netledningen er beskadiget
eller hvis betjeningspanelet, overpladen eller sokkelområdet er beskadigede, således at det indre af maskinen er frit tilgængeligt.
• Sluk for tørretumbleren inden rengøring, vedligeholdelse og eftersynsarbejder. Hertil trækkes stikket ud af stikkontakten eller – ved
fast tilslutning – LS-kontakten i sikringskassen afbrydes eller sikringen skrues helt ud.
• Træk aldrig stikket ud ved at hive i ledningen. Tag derimod fat i selve
stikket.
• Støt Dem aldrig på den åbne låge, da maskinen ellers kan vælte.
• Sprøjt tørretumbleren aldrig med vand. Risiko for elektrisk stød!
• Pas på at vasketøjet ikke kommer i klemme i lågen, når den lukkes.
• Når tørringen afbrydes for at tage vasketøj ud: Vasketøj og tromle
kan være varme.
• Multistik, koblinger og forlængerledninger må ikke anvendes. Dette
kan forårsage brand pga. overophedning!
5
Sikkerhedshenvisninger
Sikkerhed af børn
• Børn er ikke opmærksomme på faren i forbindelse med elektriske
apparater. Hold dem derfor under opsyn, når tørretumbleren er tændt
og lad dem aldrig lege med tørretumbleren – der er risiko for, at børnene lukker sig inde.
• Emballagedele (f.eks. folie, styropor) kan være farlige for børn. Risiko
for kvælning! Hold børn borte fra emballagen.
• De bør være opmærksom på, at børn og små kæledyr ikke kravler ind
i tørretumblerens tromle. Hold derfor tørretumblerens låge lukket,
når den ikke bruges.
Formålsbestemt anvendelse
• Ombygninger eller forandringer af tørretumbleren er af sikkerhedsgrunde ikke tilladt.
• Tørretumbleren er kun beregnet til at tørre tøj i normale husholdninger. Hvis maskinen anvendes til andet end det oprindelige formål eller
betjenes forkert, overtager fabrikanten ingen ansvar for eventuelle
skader.
• Tør kun vasketøj, der er vasket i vand. Især tekstiler, der er blevet
behandlet med brandfarlige rense- og opløsningsmidler (rensebenzin,
alkohol, pletrensemiddel og lignende), må ikke tørres i tumbleren.
Risiko for brand! Risiko for eksplosion!
• Vasketøj, der indeholder skumgummi eller gummilignende materiale,
må ikke tørres i tumbleren. Risiko for brand!
• Vasketøj i meget dårlig stand (meget slidt) og vasketøj med løst fyld
(puder), som kan være utæt, må ikke tørres eller luftes. Brandfare!
• Vasketøj med stive bestanddele (dørmåtter) og overfyldte tromler tildækker luftåbningerne. Overhold påfyldningsmængden på max. 5 kg.
Overophedning! Fare for brand!
• Tør kun tøj, der ikke indeholder eksplosive genstande (lightere, spraydåser). Fare for brand! Fare for eksplosion!
• Rens fnugfilteret efter hver tørring.
• Ved vaske-tumblersøjler må man ikke stille noget på tumbleren, da
disse kunne falde ned under driften.
6
Sikkerhedshenvisninger
Opstilling og tilslutning
• Lagttag den separate opstillings- og tilslutningsanvisning. I givet
fald kan De hente oplysninger ved Deres distriktsskorstensfejer eller
de lokale bygningsmyndigheder.
• Hvis tørretumbleren skal bæres, skal sokkelbeklædningen fjernes forinden!
• Tørretumbleren skal kontrolleres for transportskader. En beskadiget
maskine må under ingen omstændigheder tilsluttes. Henvend Dem
venligst til leverandøren i skadestilfælde.
• Tørretumbleren må ikke opstilles i rum, hvor der er fare for frost.
• Tørretumbleren skal opstilles vandret!
• Ved opstilling ved siden at et gas- , kul- eller elkomfur: Monter en
varmeisolerende plade (mål: 85x57,5cm), som ikke kan brænde, mellem komfur og maskine.
• Apparatets stik skal også forblive frit tilgængeligt efter installation.
• Tørretumblerens afgangsluft må ikke føres ind i en røg- eller forbrændingsskorsten.
• Afgangsluften må ikke føres ind i en skakt, der tjener til udluftning af
opstillingsrum for fyrsteder.
• Tørretumbleren må ikke stilles op i rum, hvor der er skorstensafhængige fyrsteder såsom kul- og oliefyr eller gastermer og i hvilke undertrykket udgør 0,04mbar eller mere.
• Der skal sørges for tilstrækkelig ventilation i rummet for at undgå en
dannelse af undertryk. Tørretumbleren opsuger rumluft.
• Sørg for, at tørretumbleren ikke står på strømkablet.
• I overensstemmelse med de tekniske tilslutningsbestemmelser fra
elforsyningsfirmaerne må en tilslutning til elnettet udelukkende foretages af en autoriseret faglært elektriker.
• Returlufttørreapparatet indsuger luft. Hold derfor området omkring
apparatet rent og opbevar ingen dele, der kan indsuges eller brænde,
i nærheden af apparatet (f.eks. strøelse til smådyr, spåner). Fare for
ild!
7
Almene henvisninger
3 Almene henvisninger
• Stivet vasketøj efterlader en stivelsesmiddelaflejring i tromlen og skal
derfor ikke tørres i tumbler.
• Hvis De overskrider de i programtabellen opførte
påfyldningsmængder, skal De regne med krøldannelse! Ved meget
sarte tekstiler bør De højest påfylde 1,5kg vasketøj.
• Som information: Tekstilsliddet opstår til 70 procent, når tøjet tages
på, til 20 procent, når det vaskes og til 10 procent, når det tørres i
tumbler. I Deres tørretumbler samler tekstilsliddet sig i form af fnug i
fnugfiltret. Ved tørring med maskine opstår kun ca. 0,03g fnug pr.
kilogram vasketøj.
2 Kassering
Kassering af emballagemateriale!
Kasser tørretumblerens emballagemateriale på en miljømæssig korrekt
måde. Alle anvendte emballagematerialer er uskadelige for miljøet og
kan genanvendes.
• Dele af kunststof er kendetegnede med internationalt standardiserede forkortelser:
– >PE< for polyætylen, f.eks. emballagefolier
– >PS< for polystyrol, f.eks. polsterdele (principielt uden CFC)
– >POM< for polyoxymetylen, f.eks. plastklemmer
Kartondelene er fremstillet af genbrugspapir og bør afleveres til genbrug.
8
Kasser den udtjente tørretumbler!
Advarsel! Når tørretumbleren kasseres: Træk stikket ud, skær el-
1
ledningen over, kasser stikket med resten af ledningen og ødelæg
dørlåsen. Således kan legende børn ikke lukke sig inde og komme i
livsfare.
Hvis maskinen en skønne dag virkelig ikke mere kan bruges, bør den
bringes til det næste recyclingcenter eller til en fagforhandler, der tager
den retur mod et lavt beløb.
Materialerne kan genanvendes ifølge deres markering. For at adskille af
gamle apparater er standværktøj (stjerneskruetrækker, hammer) tilstrækkelig.
2 ÖKO-tips
• Undlad at vaske med skyllemiddel!
I tørretumbleren bliver Deres vasketøj også uden skyllemiddel blødt og
rart. Prøv på det!
• Vasketøjet skal rystes!
Ryst vasketøjet, inden De fylder det i tørretumbleren. Således undgår
De længere varighed af tørringen og krøldannelse.
• Slyng vasketøjet tilstrækkeligt!
Principielt gælder: Jo bedre vasketøjet centrifugeres før tørringen desto
økonomisker arbejder tørretumbleren.
Konkrete angivelser om forbrugsdata i forbindelse med centrifugeringshastigheden har vi samlet i den følgende tabel. Angivelserne gælder for 5kg Wäsche, der er tørret med programmet BOMULD
SKABSTØRT:
Slyngning forinden: Tørring:
ÖKO-tips
Omdrejninger pr.
minut
800 3,5 70 11 5 3,2
1000 3,0 59 100 2,7
1200 2,7 53 95 2,4
1400 2,5 50 90 2,3
1600 2,2 44 80 2,1
Resterende fugtighed
i liter i %
Tidsbehov i
minutter
Energibehov i kWh
• Der skal sørges for tilstrækkelig ventilation i rummet!
• Lagttag påfyldningsmængdeangivelserne!
Tørretumbleren arbejder sparsomt, når de angivne påfyldningsmængder i programtabellen overholdes. Udnyt muligst de angivne påfyldningsmængder.
9
ÖKO-tips
• Valg af rigtigt tørreprogram!
Vælg det passende tørreprogram til vasketøjsarten og -mængden. Således arbejder tørretumbleren mere økonomisk. Et par forbrugsværdier:
Påfyldnings-
Tørreprogram
BOMULD SKABSTØRT
BOMULD STRYGETØRT
STRYGELET SKABSTØRT
1) forinden slynget med 800 omdrejninger pr. minut
2) forinden slynget med 1000 omdrejninger pr. minut
1
1
2
mængde i
kg
5 11 5 3,2
5 90 2,5
2,5 50 1,2
Varighed i
minutter
Energifor-brug
i kWh
Hvis en vasketøjsmængde er for lav til en tørregrad (f.eks. STRYGETØRT), bør De tørre i trin af økonomiske årsager: Påfyld tørretumbleren
og vælg programmet STRYGETØRT, tag strygevasken ud efter programslut. Tør det resterende vasketøj færdigt med programmet SKABSTØRT.
• Brug af SKÅNE-tasten kun ved påfyldningsmængder op til 2,5kg!
• Rens filtret efter hver tørring!
10
Opbygning af maskinen
Frontprofil
Opbygning af maskinen
Betjeningspanel
Typeskilt
Fødder
(kan alle højdeindstilles)
Sokkelbeklædning
kan afmonteres
Filter
Påfyldningslåge
(anslag kan udskiftes)
11
Opbygning af maskinen
Betjeningspanel
A
B
D
C
A Programvælger: Til indstilling af tørreprogrammet
B Indikator for programforløbet: Den pågældende indikator for den aktu-
elle fase af tørringen lyser
C Taste- og indikatorblok
– Taste SKÅNE: Til sarte tekstiler
– Taste START/PAUSE: Til start eller afbrydelse af programmet.
D Brugerhenvisninger:
– Indikator FILTER: Filtret skal renses!
12
Før den første tørring
Programvælgeren
• Position SLUK:
Tørretumbleren er slukket
• Programgruppe BOMULD:
Her finder De programmerne til
tørring af bomulds- og linnedstekstiler; påfyldningsvægt op til
5kg.
• Programgruppe STRYGELET:
Her finder De alle programmer til
tørring af blandings-tekstiler og
syntetiske;
påfyldningsvægt op til 2,5kg.
•Tidsprogrammer:
Til længere tørring af tøj eller til
tørring af mindre påfyldningsmængder end 1kg.
• Program KORT STRYGELET:
Specielt tørreprogram med antikrølmekanik til strygelet tøj;
tøjmængde indtil 1kg.
•Program ULD:
Til efterbehandling af tøj af uld
efter lufttørring;
tøjmængde indtil 1 kg.
• Program OPFRISK
for optimale resultater ved luftning og skånsom rengøring af tekstiler ved hjælp af almindelige tørrengøringssæt.
(Overhold producentens anvisninger vedrørende anvendelsen);
Programvarighed: 35 minutter;
tøjmængde indtil 1 kg.
Før den første tørring
0 Tør tumblerens tromle af med en fugtig klud og kør en kort tørring (20
min.) med fugtige klude.
13
Kort vejledning
Kort vejledning
• Vasketøjet bør være grundigt slynget forinden.
• Forberedelse af vasketøjet.
• Åbn lågen og fyld vasketøj i.
• Luk lågen.
Vigtigt! Pas på at vasketøjet ikke klemmes i lågen.
• Indstilling af tørreprogram
– ved programvælgeren
– eventuelt via tasterne SKÅNE.
• Start af program. Tryk tasten START/PAUSE.
Mens programmet kører, kan De åbne lågen for at tage tøj ud eller
påfylde yderligere tøj.
Efter programslut
(Visningen SLUT/ANTIKRØL lyser, såfremt det er indstillet, antikrølfasen
starter):
•Tag tøjet ud.
•Rens filtret.
• Sluk for tørretumbleren ved at dreje programvælgeren om på stilling
SLUK.
14
Tørring
Forberedelse af vasketøjet
• For at undgå indfiltrering af tøjet: Luk lynlåse, dyne- og pudebetræk
bindes eller knappes til, løse bånd, f.eks. fra forklæder, bindes sammen.
•Tøm lommerne.
• Fjern metaldele (clips, sikkerhedsnåle, ...).
• Ved vasketøj med dobbeltlagede tekstiler (f.eks. ved bomuldsforede
anorakker skal bomuldslaget vendes ud). Herved tørrer disse tekstiler
bedre.
• Vasketøjet skal rystes.
Åben lågen
For at åbne påfyldningslågen:
• Kraftigt pres mod lågen (trykpunkt )
Påfyld vasketøjet
• Forberedt og rystet vasketøj fyldes i tørretumbleren.
Tørring
Lukning af lågen
Luk lågen:
• Tryk kraftigt ind mod lågen, indtil den hørbart går i indgreb.
OBS.! Vasketøj må ikke klemmes inde, når lågen lukkes! Tekstilerne kan
1
ellers tage skade!
Indstilling af tørreprogram
0 Ved programvælgeren vælges det
passende tørreprogram
(se "Programtabeller").
15
Tørring
0 Eventuelt vælges tasterne SKÅNE.
•SKÅNE-taste
Det indstillede program gennemføres med reduceret varmeydelse. Tryk SKÅNE-tasten ved tekstiler med tekstilbehandlingskoden S. Det tilrådes
ligeledes at tørre tekstiler skånende (f.eks. acryl
og viskose), der er sarte over for temperatur.
Start af tørreprogrammet
0 Tryk tasten START/ PAUSE.
Tørreprogrammet starter. Ved hjælp af indikatorerne for programforløbet kan De følge tørringens
forløb.
Udtagning eller yderligere påfyldning af vasketøj
De kan til hver en tid afbryde tørringen for at tage vasketøj ud eller
påfylde yderligere vasketøj.
0 Åben lågen.
Forsigtig! Vasketøj og tromle kan være varme.
1
0 Udtagning eller yderligere påfyldning af vasketøj
0 Luk lågen.
0 Tryk tasten START/PAUSE for at fortsætte tørrin-
gen.
16
Slut af tørring
Kort før slut af tørringen starter afkølingsfasen: Varmen er frakoblet i
denne fase. Efter afkølingsfasen lyser visningen SLUT / ANTIKRØL. Nu
kan vasketøjet tages ud af tørretumbleren.
Efter tørringen starter krølbeskyttelsesfasen automatisk. I et tidsrum
på 30 minutter drejer tromlen sig i bestemte intervaller. Således forbliver tøjet let, blødt og uden krøller.
For at undgå at tøjet krøller, bør det senest tages ud af tørretumbleren,
når antikrølfasen er afsluttet.
Tag vasketøjet ud
0 Åben lågen og tag vasketøjet ud.
Rengøring af lågens tætning
0 Tør lågens tætning af med en fugtig klud.
Tørring
17
Tørring

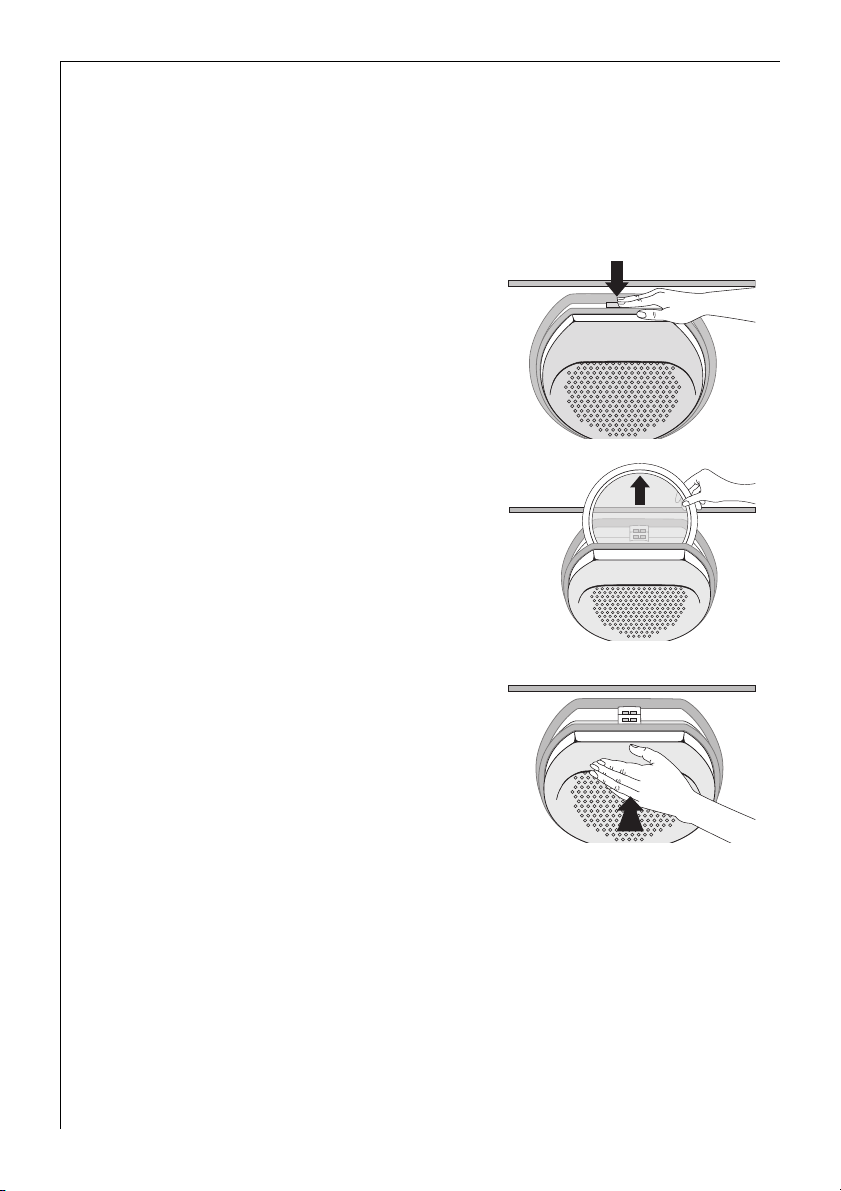

Rensning af filter
For at garantere en uhindret luftcirkulation i løbet af tørringen bør De
rense filtret efter hver tørring.
Kontroller ligeledes, om der er afslidte materialer eller tøjrester i tromlen og fjern disse straks.
0 Filterlågets åbningstaste trykkes nedad.
Filterlåget går op.
0 Filtret tages ud.
0 Fjern fnug fra filtret. Det bør foretages
med en fugtig hånd.
0 Sæt filtret ind igen.
0 Tryk mod filterlåget, indtil det kommer i
indgreb i låsen.
Uden filter kan filterlåget ikke komme i
3
indgreb og lågen kan ikke lukkes.
Forsigtig! Tørretumbleren må ikke anvendes med beskadiget eller til-
1
stoppet fnugfilter!
Sluk for tørretumbleren
0 Programvælgeren stilles i position SLUK.
18
Programtabeller
Programgruppe BOMULD
Tekstilbehandlingskoder R, Q; påfyldningsmængde op til
5kg
Programtabeller
Program Vasketøjsart
EKSTRATØRT
MEGET TØRT
SKABSTØRT
LET TØRT
STRYGETØRT
RULLETØRT
tykke eller flerlagede tekstiler,
der skal gennemtørres.
Kraftig tekstil, der skal være
gennemtørt.
Tekstiler med jævn tykkelse,
der skal gennemtørres
tynde tekstiler, der skal stryges
normalt tykt bomulds- eller
linnedstøj
Bomulds- eller linnedstøj, der
skal rulles
Programgruppe STRYGELET
Tekstilbehandlingskoder R, S
2,5kg
Program Vasketøjsart
Eksempler for vasketøj/
tekstiler
Frottétøj, badekåber
Frottétøj, frottéhåndklæder
Frottétøj, gymnastiktøj, frottéhåndklæder
Gymnastiktøj, bomuldsskjorter
Sengetøj, dækketøj
Sengetøj, dækketøj
1
, Q; påfyldningsmængde op til
Eksempler for vasketøj/
tekstiler
EKSTRATØRT
SKABSTØRT
LET TØRT
1) SKÅNE-taste trykkes!
tykke eller flerlagede tekstiler,
der skal gennemtørres.
tynde tekstiler, der ikke har
brug for efterbehandling
(f.eks. strygning)
tynde tekstiler, der skal stryges
Trøjer, senge- og dækketøj
plejenemme skjorter, dækketøj,
babytøj, sokker, undertøj
Gymnastiktøj, bomuldsskjorter
19
Programtabeller
Tids-programmer
1
vaskeanvisninger R, S
Vælg mellem en programtid på 20 og 40 minutter, når De ønsker at eftertørre enkelte
stykker vasketøj eller tørre små mængder vasketøj.
1) Tryk på SKÅNE-tasten!
, Q; kapacitet under 1kg også mulig
Program KORT STRYGELET
1
vaskeanvisninger R, S
Tørring af tøj som f.eks. skjorter og bluser; næsten strygefrit. Tørreresultatet afhænger af tekstiltype og -forædling.
Anbefaling: Centrifugér vasketøjet i vaskemaskinen ved ca. 1200 omdrejninger og
kom vasketøjet i tørretumbleren, så snart det er færdigt i vaskemaskinen. Tag vasketøjet ud af tørretumbleren og hæng tøjet op på bøjler, så snart tumbleren er færdig.
1) Tryk på SKÅNE-tasten!
, Q; kapacitet indtil 1kg (ca. 5-6 skjorter)
Program ULD
kapacitet indtil 1kg
Tekstiler af uld efterbehandles kort med varmluft for at gennemlufte uldfibrene, når
tøjet er blevet lufttørret, har været båret eller har ligget længere tid i skabet. Ulden
bliver rigtig blød og lækker.
Anbefaling: Tag tøjet ud af tørretumbleren, så snart det er færdigt.
20
Program OPFRISK
kapacitet indtil 1kg
For optimale resultater ved luftning og skånsom rengøring af tekstiler ved hjælp af
almindelige tørrengøringssæt. (Overhold producentens anvisninger vedrørende
anvendelse).
Programvarighed: 35 minutter.
En lille undervisning om tekstiler
En lille undervisning om tekstiler
Plejesymboler
Kontroller, om Deres tekstiler er egnede til at blive tørret. På
vaskeanvisningsetiketten bør en af de følgende symboler findes:
Principielt er det muligt at tørre i tumbler; tekstilproducenten
Q
bestemmer ikke, om det pågældende vasketøj tørres normalt eller
skånende.
Normal tørring
R
Skånende tørring (tryk på SKÅNE-tasten!)
S
Ikke egnet til tumblertørring
T
Hvis De ikke finder nogen af disse plejesymboler:
Tør koge- og kulørtvask såvel som blandingstekstiler ved normal
temperatur. Tryk på SKÅNE-tasten, når De tørrer sarte tekstiler.
Vi tilråder allerede at agte på kendemærker af tekstilerne, når de købes.
•Uld, dun
Tør ikke uld i tumbleren! Risiko for filtrering!
Tør kun dun i tumbleren, når den pågældende plejehenvisning findes.
Tøj af uld (tøjmængde indtil 1 kg) efterbehandles med programmet
ULD.
• Tekstiler, der er sarte over for temperatur
Tør tekstiler, der er sarte over for temperatur (f.eks. acryl og viskose) og
tekstiler med vaskeanvisningen S med aktiveret SKÅNE-taste.
• Gymnastiktøj, trikotage
Gymnastiktøj og trikotage har tilbøjelighed til at krympe! Tør det ikke
for længe. Ved kvalitative mærkevarer er risikoen for krympning dog
meget lav.
• Nye kulørte tekstiler
Nye kulørte tekstiler bør ikke tørres sammen med lyst tøj. Der kan ellers
opstå farveændringer.
21
Rengøring og vedligeholdelse
Rengøring og vedligeholdelse

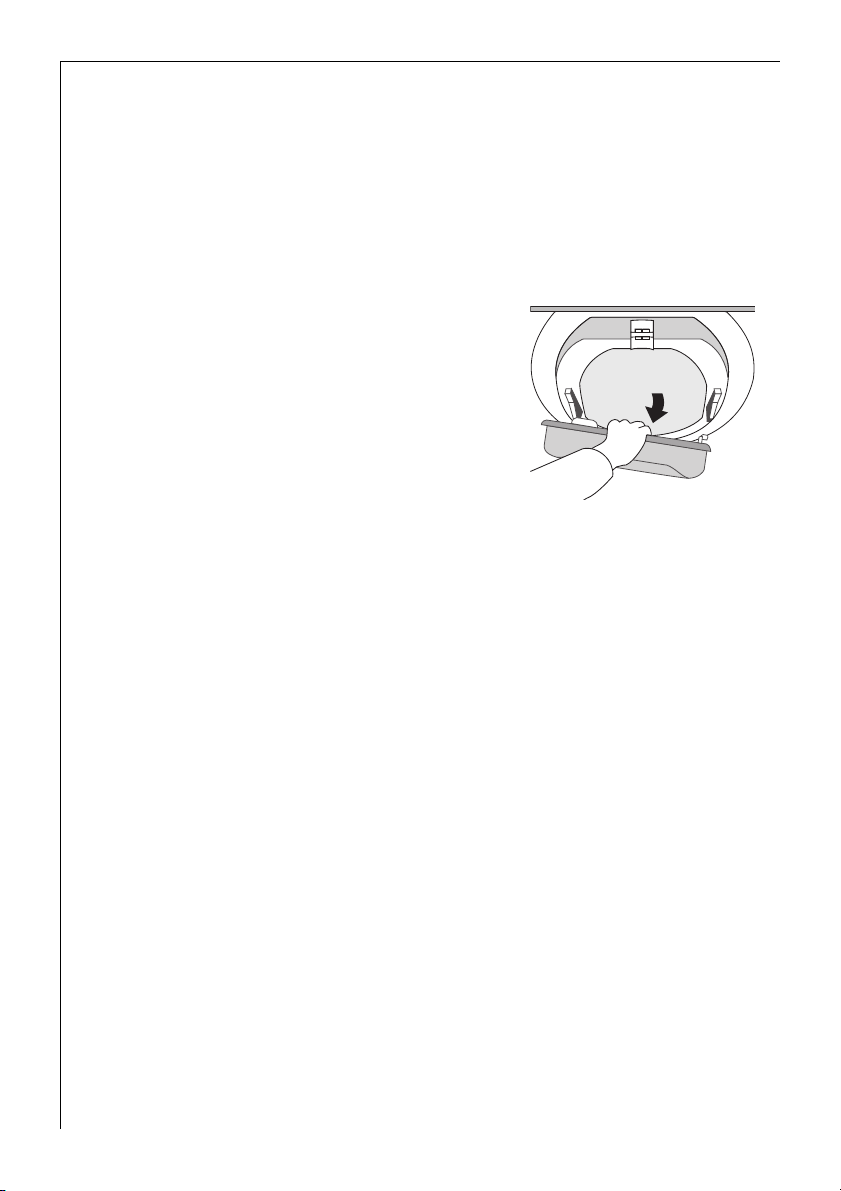

Rensning af filterområdet
En minimal andel af fnug når på trods af fnugfilger ind i det omgivende
filterområde. Rens derfor af og til – mindst hvert kvarte år – hele
filterområdet.
0 Tag fnugfiltret ud.
0 Tag fat i filterlåget oppe og træk det
fremad, indtil det løsner sig fra begge
holdere.
0 Fnug fjernes fra hele filterområdet – det
går bedst med en støvsuger.
0 Begge filterlågets tapper trykkes ind i
holderne på lågen, indtil de kommer i
indgreb.
0 Sæt fnugfiltret ind igen.
0 Pres imod filterlåget, indtil det kommer i
indgreb i låsen.
Rensning af tromlen
1 OBS.! Rens ståltromlen ikke med skuremidler eller ståluld!
Skyllemiddel eller kalk i vandet kan medføre, at der dannes en næsten
usynlig film på tromlen. Dette medfører, at tørretumbleren har svært
ved at erkende vasketøjets tørregrad. Vasketøjet er dermed fugtigere
end forventet, når det tages ud af tørretumbleren.
0 Indersiden og bladene af tromlen tørres fugtigt af med et normalt
rengøringsmiddel (f.eks. eddikerengøringsmiddel).
Rengøring af paneler og betjeningselementer
OBS.! Anvend ingen normale møbelplejemidler eller aggressive
1
rensemidler.
0 Paneler og betjeningselementer tørres af med en fugtig klud.
Herved må kun varmt vand anvendes.
Rengøring af lågens tætning
0 Rengør lågens tætning med en fugtig klud umiddelbart efter tørringen.
22
Hvad skal man gøre, hvis ...?
Hvad skal man gøre, hvis ...?, hvis ...?
Prøv ved fejltilfælde selv at afhjælpe problemet ved hjælp af de her
opførte henvisninger. Hvis De ved en af de her opførte fejl eller til
afhjælpning af en betjeningsfejl bestiller kundeservice, er besøget af
kundeservice-teknikeren, selvom det er inden for garantitiden, ikke
uden omkostninger.
Problem Mulig årsag Afhjælpning
Tørretumbleren arbejder ikke
Tørreresultatet er ikke tilfredsstillende
Netstikket er ikke tilsluttet
START/PAUSE-tasten er
aktiveret
Ingen program indstillet Indstilling af program
Åben lågen Luk lågen
Sikring eller FI-beskyttelseskontakt i sikringskassen (husinstallation)
fejlagtig
Forkert program valgt
Filter tilstoppet Filtret renses
Forkert påfyldningsmængde
Vasketøjet er ikke slynget
tilstrækkeligt
Belægning på indersiden
af tromlen eller på tromlebladene
Netstikket tilsluttes.
Tryk START/ PAUSE-tasten
på ny
Sikring eller FI-beskyttelseskontakt kontrolleres.
Fejl i husinstallationen
afhjælper Deres elektrofagmand.
Ved næste tørring indstilles et andet (tids-)program
Den tilrådte påfyldningsmængde overholdes
Vasketøjet slynges tilstrækkeligt forinden
Rens indersiden af tromlen og tromlebladene
Tørringen varer usædvanlig
længe
Lågen kan ikke lukkes
Afgangslufttransporten
er forstyrret
Filter tilstoppet Filtret renses
Filter ikke isat og/eller filterlåget er ikke i indgreb
Udluftningsslangen rettes for knæk og/eller
udluftningskanaler renses
Filtret isættes og/eller filterlåget kommes i indgreb
23
Hvad skal man gøre, hvis ...?
Problem Mulig årsag Afhjælpning
Tørretumbleren afslutter
automatisk tørringen: Indikatoren SLUT lyser et øjeblik
efter programstart
Tørringen varer usædvanlig
længe. 3 time efter tørringens
start:
- Visningen TØRRING og
AFKØLING
- Der høres et akustisk signal
- Tørringen afbrydes
-
Programforløbsvisningen
blinker
blinker
Til det valgte program er
der påfyldt for lidt eller
for tørt vasketøj
SKÅNE-tasten er aktiveret
og for meget påfyldt
For meget påfyldt
Tøjet er for vådt
Vælg et tidsprogram eller
et højere tørringstrin
(f.eks. EKSTRATØRT i stedet for MEGET TØRT)
Programvalget kontrolleres: SKÅNE-tasten er kun
hensigtsmæssig ved tøjmængder op til 2,5kg
Redcuer påfyldningsmængden
Tøjet bør slynges grundigere
Hvis informationerne i denne brugsanvisning ikke hjælper Dem videre
ved den konkrete fejl, bedes De kontakte kundeservice.
24
Udskiftning af lågeanslag
Udskiftning af lågeanslag
Hvis lågeanslaget ikke svarer til de lokale forhold, er det muligt at
udskifte det.
Advarsel! Før udskiftningen af lågeanslaget skal netstikket trækkes
1
ud; ved fast tilslutning: Sikringen drejes ud hhv. frakobles.
Ved udskiftning af lågeanslaget skal De handle på følgende måde:
A
C
B
F
H
J
G
G
J
F
A
C
B
E
D
E
0 Drej skruerne A på maskinens frontside ud.
0 Lågen afmonteres ved at skubbe den vandret til siden.
0 Skruerne B på lågens inderside løsnes og hængslerne C tages af.
0 Lukkeanordningen D løsnes og afmonteres.
0 Overpladerne E, F og G løsnes ved hjælp af pres på indgrebet med en
skruetrækker, et skub til siden og ved at isætte dem igen på den anden
side.
0 Hængslerne C og lukkeanordningen D skrues fast på den anden side af
lågen.
0 Skru lågens låseanordning H af og tag den ud.
25
Udskiftning af lågeanslag
0 Tag låsafdækningen J, der sidder i indgreb, ud.
0 Sæt lågens låseanordning H og låsafdækningen J om på den anden side
af åbningen og skru den i resp. sæt den i indgreb.
0 Skub lågen med hængslerne ind i de dertil beregnede åbninger på
tumblerens forvæg og skru den fast.
Henvisning til berøringsbeskyttelsen: Maskinen er først driftssikker
igen, når alle kunststofdele er påmonterede igen.
26
Tekniske data
Højde x bredde x Tiefe 85x60x60cm
Dybde ved åbnet dør 117cm
Højdeindstillelighed 1,0/–0,4cm
Egenvægt ca. 40kg
Påfyldningsmængde (afhængig af program) max. 5kg
(Afvigende påfyldnignsvægtangivelser i nogle lande
er betinget på grund af forskellige målemetoder)
Energiforbrug i henhold til IEC 1121 s.e. 3,2 kWh
5 kg bomuld, slynget i forvejen ved 800 omdrejninger pr. minut,
program BOMULD SKABSTØRT)
Anvendelsesområde husholdning
tilladelig omgivelsestemperatur +5°C bis +35°C
Dette apparat opfylder følgende EU-direktiver:
;
– 73/23/EWG af den 19.02.1973 "Lavspændingsdirektiv"
– 89/336/EWG af den 03.05.1989 "EMV-direktiv" inkl.
ændringsdirektiv 92/31/EWG
Tekniske data
Opstilling og el-tilslutning
Se vedlagte hæfte “Installasjonsveiledning avluftskanal”
Oplysningerne om den elektriske tilslutning fremgår af typeskiltet.
Driftsspændingen og strømarten, der er angivet på typeskiltet, skal
svare til netspænding og strømart på opstillingsstedet. Den nødvendige
elektriske sikring fremgår ligeledes af typeskiltet.
Henvisninger til fagmanden
Ved nettilslutning uden stik skal den rigtige tilslutning efterkommes.
Vær opmærksom på de tilsvarende henvisninger i opstillings- og tilslutningsanvisningen.
Ved omkoblingsbare maskiner er omkoblingsskemaet på dækslet af tilslutningskassen på maskinens bagside.
27
Ekstratilbehør
Ekstratilbehør
Via AEG-kundeservice eller Deres fagforhandler kan De købe følgende
ekstratilbehør:
Udluftningsslange
Man kan købe en fleksibel spiralslange med 105 mm diameter til aftræk
hos AEG-kundeservice eller hos elektronikforhandleren. Denne spiralslange er nem at placere og nem at slutte til tørretumbleren vha. adapteren (leveres med apparatet) (se vedlagt hæfte „Installationsvejledning
avluftskanal").
Byggesæt vaske-tørre-søjle
Med disse byggesæt kan De kombinere Deres tørretumbler med hver
LAVAMAT-vaskemaskine til en vaske-tørre-søjle. Maskinerne er således
placeret pladssparende oven på hinanden. Vaskemaskinen er nede og
tørretumbleren er oppe.
De følgende to byggesæt kan leveres:
– uden plade E-Nr. 916 018 900
– med arbejdsplade, der kan trækkes ud E-Nr. 916018 901
28
Indeks
A
Åbning af lågen . . . . . . . . . . . . . . . . . . . . . . 15
Acryl
. . . . . . . . . . . . . . . . . . . . . . . . . . . .16, 21
Afkølingsfase
Anorak
. . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
B
Børn, sikkerhed . . . . . . . . . . . . . . . . . . . . . . . 6
D
dobbeltlaget tekstil . . . . . . . . . . . . . . . . . . . 15
F
Farveændring . . . . . . . . . . . . . . . . . . . . . . . 21
Fnugfilter
Fnugmængde
. . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . . . . . . . . . . . . . . . . . . . . . . . 8
K
Kalk i vandet . . . . . . . . . . . . . . . . . . . . . . . . 22
KORT STRYGELET
krølbeskyttelsesfasen
Krøldannelse
. . . . . . . . . . . . . . . . . .13, 20
. . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . 8
L
Lukning af lågen . . . . . . . . . . . . . . . . . . . . . 18
M
Møbelplejemiddel . . . . . . . . . . . . . . . . . . . . 22
O
OPFRISK . . . . . . . . . . . . . . . . . . . . . . . . .13, 20
Opløsningsmiddel
Opstilling
. . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
P
Påfyldningsmængde, angivet . . . . . . . . . . . 8
plejenemme tekstiler
. . . . . . . . . . . . . . . . . 21
S
sart tekstil . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
SKÅNE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Skumgummi
Skyllemiddel
Slyngning af vasketøj
Slyngning af vasketøj forinden
START / PAUSE
Stivet vasketøj
Strygevasketøj
. . . . . . . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . .9, 22
. . . . . . . . . . . . . . . . . . 9
. . . . . . . . . . 9
. . . . . . . . . . . . . . . . . . . . . . . 16
. . . . . . . . . . . . . . . . . . . . . . . . 8
. . . . . . . . . . . . . . . . . . . . . . . 10
T
Tekstilslid ved tørringen . . . . . . . . . . . . . . . .8
Tilslutning
Transportskader
Trikotage
. . . . . . . . . . . . . . . . . . . . . . . . . . . .7
. . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . . . . .21
U
ULD . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 20
Uld
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
V
Vaske-tørre-søjle . . . . . . . . . . . . . . . . . . . . .28
Viskose
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
29
Garanti
Fejl og mangler / Afhjælpningsret
I det i lovgivningen pålagte omfang udbedres vederlagsfrit fejl og
mangler ved dette produkt.
Service indenfor reklamationsperioden udføres af vort serviceselskab
Electrolux Hvidevare-Service A/S. Se telefonnummer i afsnittet „Service“
Omfang og bestemmelser
Når produktet er købt som fabriksnyt i Danmark afhjælpes fabrikations- og materialefejl, der konstateres ved apparatets normale brug i
privat husholdning her i landet.
For Grønland og Færøerne gælder særlige bestemmelser.
Såfremt Electrolux Hvidevare-Service A/S skønner det nødvendigt, at
produktet indsendes til værksted, sker indsendelse og returnering for
vor regning og risiko.
Afhjælpningsretten omfatter ikke
Afhjælpning af fejl eller skader, der direkte eller indirekte kan tilskrives
uhensigtsmæssig behandling, misbrug, fejlbetjening, forkert tilslutning
eller opstilling, ændringer i produktets elektriske/mekaniske dele, fejl i
forsyningsnettes elektriske installationer eller defekte sikringer.
Afhjælpningsretten dækker ikke uberettiget tilkald af service.
Nærværende bestemmelser fratager Dem ikke adgang til at gøre et
eventuelt ansvar efter købeloven gældende overfor den forhandler,
hvor produktet er købt.
Deres reklamation til os virker samtidig som reklamation overfor den
forhandler, hvor produktet er købt.
30
Produktansvar
Dette produkt er omfattet af „Lov om produktansvar“. Denne lov gælder for skader på andre ting og for personskader, som skyldes fejl ved
selve det installerede produkt.
Forbehold
• Produktansvaret gælder ikke, hvis den pågældende skade skyldes et
eller flere af følgende forbehold:
• At produktets installation ikke er udført i overensstemmelse med vor
installationsanvisning.
• At produktet er anvendt til andet formål end beskrevet.
Service og reservedele
• At de i denne brugs- og installationsanvisning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er foretaget af andre end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som måtte være opstået ved en
senere transport f.eks ved flytning eller videresalg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig
sund fornuft.
Service og reservedele
Hos Electrolux Hvidevarer-Service er det muligt at bestille service, samt
købe reservedele. Benyt venligst nedenstående telefonnummer:
70 11 74 00
Når dette nummer benyttes stilles der automatisk om til nærmeste
servicecenter.
I hvert tilfælde bør De forberede samtalen godt. Derved gøres diagnosen og afgørelsen, om et besøg af kundeservice er nødvendig, nemmere.
Med vor checkliste kan vigtige informationer samles inden telefonsamtalen:
Noter PNC og S-numret. Begge fremgår af typeskiltet bag tørretumblerens låge.
PNC ................................
S-No ................................
Noter yderligere muligst præcist:
• Hvordan viser fejlen sig?
• Under hvilke omstændigheder forekommer fejlen?
31
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 944 233 –00- 0602/PRO Ret til ændringer uden varsel forbeholdes
Loading...
