Page 1
USER
MANUAL
TR9HG83B
IT Istruzioni per l’uso
Asciugabiancheria
Page 2
www.aeg.com2
INDICE
1. INFORMAZIONI DI SICUREZZA..........................................................................3
2. ISTRUZIONI DI SICUREZZA................................................................................6
3. DESCRIZIONE DEL PRODOTTO........................................................................ 9
4. PANNELLO DEI COMANDI................................................................................10
5. PROGRAMMA ................................................................................................... 11
6. OPZIONI............................................................................................................. 15
7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO............................................ 16
8. UTILIZZO QUOTIDIANO.................................................................................... 18
9. CONSIGLI E SUGGERIMENTI UTILI.................................................................21
10. PULIZIA E CURA..............................................................................................22
11. RISOLUZIONE DEI PROBLEMI....................................................................... 24
12. DATI TECNICI...................................................................................................28
13. ACCESSORI.....................................................................................................29

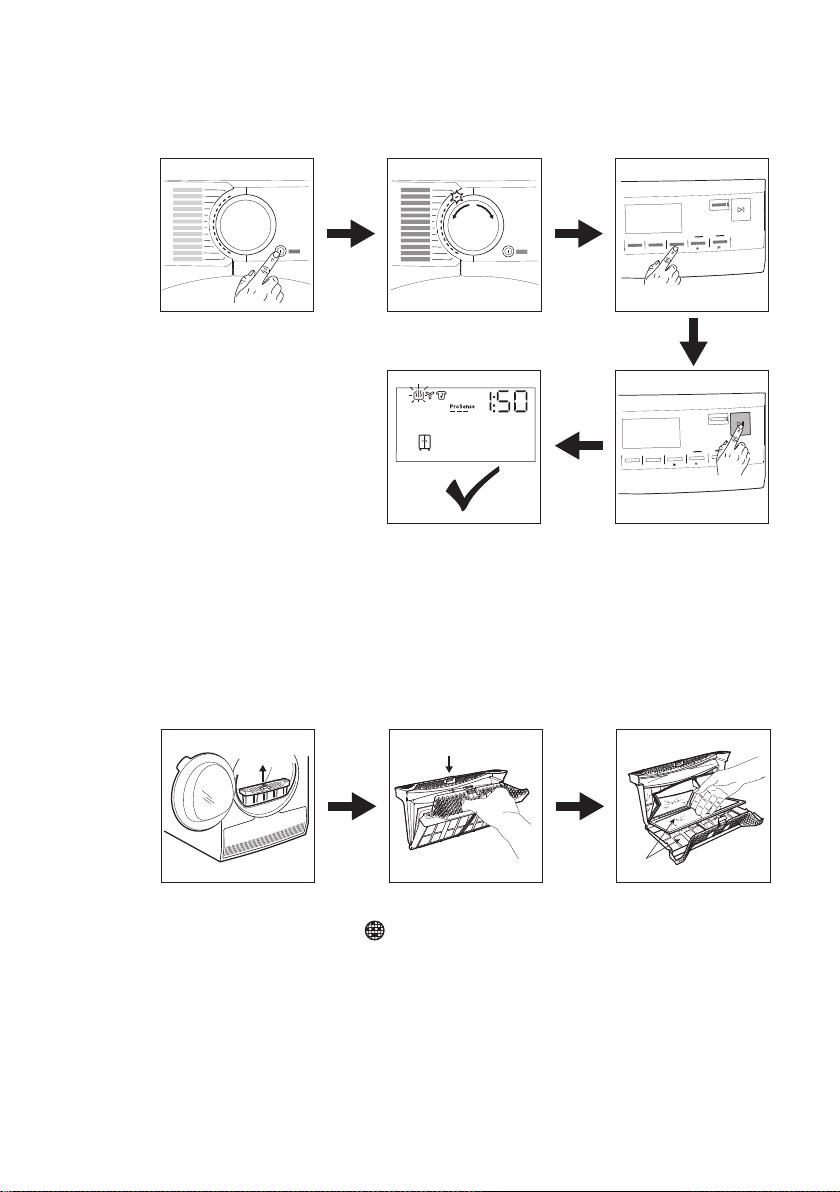

14. GUIDA RAPIDA................................................................................................31
15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL
REGOLAMENTO UE 1369/2017............................................................................ 33
16. CONSIDERAZIONI SULL'AMBIENTE.............................................................. 34
PER RISULTATI PERFETTI
Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per
fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che
vi semplificheranno la vita - funzioni che non troverete sulle normali
apparecchiature. Vi invitiamo di dedicare qualche minuto alla lettura per sapere
come trarre il massimo dal vostro elettrodomestico.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.aeg.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registeraeg.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.aeg.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
Page 3
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare questa apparecchiatura.
I produttori non sono responsabili di eventuali lesioni o
danni derivanti da un'installazione o un uso scorretti.
Conservare sempre le istruzioni in un luogo sicuro e
accessibile per poterle consultare in futuro.
Avvertenza: Rischio di incendio / Materiali
infiammabili.
L'apparecchiatura contiene gas infiammabile, propano
(R290), un gas con un alto livello di compatibilità
ambientale. Tenere il fuoco e le fonti di accensioni
lontane dall'apparecchiatura. Fare attenzione a non
danneggiare il circuito refrigerante che contiene
propano.
1.1 Sicurezza dei bambini e delle persone vulnerabili
ITALIANO 3
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità
permanente.
• Quest’apparecchiatura può essere usata da bambini a
partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.
• I bambini tra i 3 e gli 8 anni e le persone con disabilità
diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Tenere i bambini al di sotto dei 3 anni lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
Page 4
www.aeg.com4
• Non consentire ai bambini di giocare con
l’apparecchio.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani
dall’apparecchiatura quando la porta è aperta.
• Se l'elettrodomestico ha un dispositivo di sicurezza
per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'elettrodomestico senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• Questa apparecchiatura è destinata esclusivamente
all'asciugatura di bucato domestico idoneo per
l’asciugatrice.
• Non utilizzare la funzione di asciugatura se il bucato è
stato sporcato con sostanze chimiche industriali.
• Quest’apparecchiatura è progettata per un uso
domestico singolo in un ambiente interno.
• Quest’apparecchiatura può essere utilizzata in uffici,
camere d'albergo, camere di bed & breakfast, alloggi
in agriturismi e altre sistemazioni simili in cui tale
utilizzo non superi i livelli di utilizzo domestico (medi).
• Non modificare le specifiche tecniche
dell'apparecchiatura.

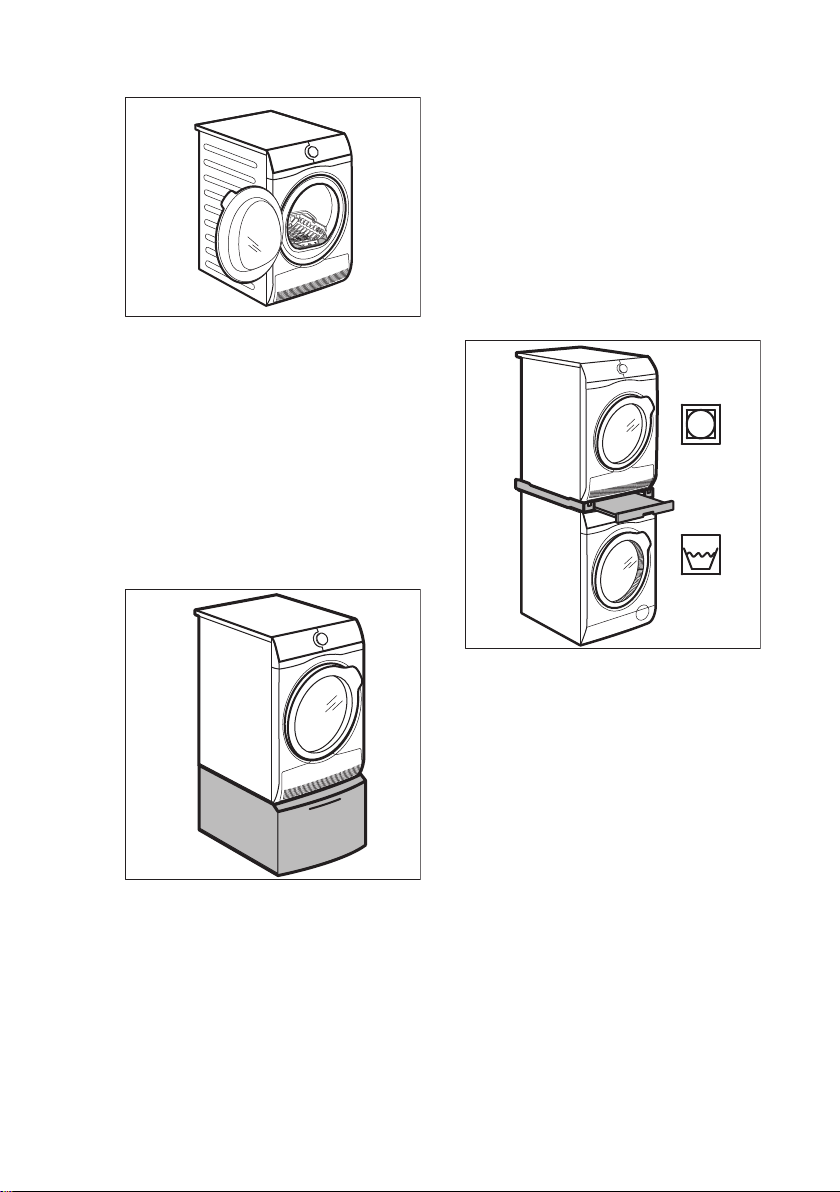

• Se l'asciugatrice è posizionata sopra una lavatrice,
utilizzare il kit per incolonnamento. Il kit di installazione
in colonna, disponibile presso il proprio rivenditore
autorizzato, può essere utilizzato solo con
l'apparecchiatura indicata nelle istruzioni, fornite con
gli accessori. Leggerle attentamente prima di passare
all'installazione (fare riferimento al libretto per
l'installazione).
• L'apparecchiatura può essere installata libera oppure
sotto il piano della cucina con la corretta spaziatura
(fare riferimento al libretto per l'installazione).
Page 5
ITALIANO 5
• Non installare l'apparecchiatura dietro ad una porta
bloccabile, una porta scorrevole o con cerniera sul lato
opposto, dove la porta dell'apparecchiatura non si
potrebbe aprire completamente.
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• AVVERTENZA: L'apparecchiatura non deve essere
alimentata tramite un commutatore esterno, come un
timer, o collegata a un circuito regolarmente acceso e
spento da un'azienda.
• Inserire la spina di alimentazione nella presa solo al
termine del processo di installazione. Controllare che
la presa sia accessibile dopo l’installazione.
• Assicurare che ci sia una buona ventilazione
nell'ambiente in cui è installata l'apparecchiatura per
evitare la circolazione di gas indesiderati nella stanza,
provenienti da apparecchiature che bruciano gas o
altri combustibili, comprese fiamme libere.
• AVVERTENZA: Non installare l'apparecchiatura in un
ambiente senza ricambio di aria.
L'apparecchiatura contiene gas infiammabile, propano
(R290), un gas con un alto livello di compatibilità
ambientale. Tenere il fuoco e le fonti di accensioni
lontane dall'apparecchiatura. Fare attenzione a non
danneggiare il circuito refrigerante che contiene
propano.
• AVVERTENZA: Nell'alloggiamento
dell'apparecchiatura o nella struttura integrata, tenere
le aperture di ventilazione libere da ostruzioni.
• AVVERTENZA: Non danneggiare il circuito
refrigerante.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un centro di
assistenza tecnica autorizzato o da una persona
qualificata per evitare situazioni di pericolo elettrico.
• Non superare il volume di carico massimo di 8,0 kg
(consultare il capitolo “Tabella dei programmi”).
Page 6
www.aeg.com6
• Eliminare possibili pilucchi o altra sporcizia derivante
dall'imballaggio accumulatisi attorno
all'apparecchiatura.
• Non mettere in funzione l'apparecchiatura senza un
filtro. Pulire il filtro per la lanugine prima o dopo ogni
utilizzo.
• Non introdurre nell'asciugatrice capi non lavati.
• I capi che presentano macchie fatte di sostanze come
olio da cucina, acetone, alcol, benzina, cherosene,
smacchiatori, trementina, cere e prodotti per
rimuovere la cera devono essere lavati in acqua calda
con abbondante detersivo prima di essere introdotti
nell'asciugabiancheria.
• Oggetti come gommapiuma (schiuma di lattice), cuffie
da bagno, tessuti impermeabili, articoli in gomma e
indumenti o cuscini con imbottitura in gommapiuma
non devono essere asciugati nella lavasciuga.
• Ammorbidenti o prodotti simili devono essere utilizzati
solo come specificato nelle istruzioni del produttore.
• Togliere dagli indumenti tutti gli oggetti che potrebbero
causare lo scoppio di incendi, quali ad esempio
accendini o fiammiferi.
• AVVERTENZA: Non arrestare mai l'asciugabiancheria
prima della fine del ciclo di asciugatura, a meno che
tutti gli indumenti vengano rimossi rapidamente e stesi
in modo da dissipare il calore.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa dell’alimentazione di rete.
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
Avvertenza: Rischio di incendio /
Materiali infiammabili.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare l'apparecchiatura in un
ambiente senza ricambio di aria
L'apparecchiatura contiene gas
infiammabile, propano (R290), un gas
con un alto livello di compatibilità
ambientale. Tenere il fuoco e le fonti
di accensioni lontane
dall'apparecchiatura. Fare attenzione
Page 7
ITALIANO 7
a non danneggiare il circuito
refrigerante che contiene propano.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Non collocare o usare
l’apparecchiatura in un luogo in cui la
temperatura possa essere al di sotto
di 5°C o superare i 35°C.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• In fase di spostamento, tenere
sempre l'apparecchiatura verticale.
• La superficie posteriore
dell'apparecchiatura dovrà essere
appoggiata alla parete.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• AVVERTENZA: Questa
apparecchiatura è progettata per
essere installata/collegata a un
collegamento di messa a terra
dell'edificio.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
2.3 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
Avvertenza: Rischio di incendio /
Materiali infiammabili. L'apparecchiatura
contiene gas infiammabile, propano
(R290), un gas con un alto livello di
compatibilità ambientale. Tenere il fuoco
e le fonti di accensioni lontane
dall'apparecchiatura. Fare attenzione a
non danneggiare il circuito refrigerante
che contiene propano.
• Quest'apparecchiatura è destinata
esclusivamente all'uso domestico (al
chiuso).
• Non asciugare capi danneggiati
(lacerati, rovinati) che contengono
imbottiture.
• Se il bucato è stato lavato con un
prodotto smacchiante, eseguire un
ciclo di risciacquo aggiuntivo prima di
avviare un ciclo di asciugatura.
• Asciugare esclusivamente tessuti
idonei all'asciugatura
nell'apparecchiatura. Seguire le
istruzioni di lavaggio riportate
sull'etichetta dei singoli capi.
• Non bere o utilizzare l'acqua di
condensa/distillata per preparare cibi.
Farlo potrebbe causare problemi alla
salute di persone e animali domestici.
• Non sedersi o salire sull'oblò aperto
dell'apparecchiatura.
• Non introdurre nell'apparecchiatura
capi bagnati che gocciolano.
2.4 Illuminazione interna
AVVERTENZA!
Rischio di lesioni.
• Radiazioni LED visibili: non guardare
direttamente il fascio luminoso.
Page 8
www.aeg.com8
• Per sostituire la luce interna,
contattare il Centro di Assistenza
autorizzato.
2.5 Manutenzione e pulizia
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
Avvertenza: Rischio di incendio /
Materiali infiammabili. L'apparecchiatura
contiene gas infiammabile, propano
(R290), un gas con un alto livello di
compatibilità ambientale. Tenere il fuoco
e le fonti di accensioni lontane
dall'apparecchiatura. Fare attenzione a
non danneggiare il circuito refrigerante
che contiene propano.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
• Al fine di evitare danni al sistema di
raffreddamento invitiamo a prestare
attenzione in fase di pulizia
dell'apparecchiatura.
2.6 Compressore
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Il compressore e il relativo sistema
all’interno dell’asciugabiancheria
vengono riempiti con un agente
speciale esente da CFC (CloroFluoro-Carburi). Il sistema deve
essere a tenuta stagna. Danni al
sistema potrebbero causare delle
perdite.
2.7 Assistenza
• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato.
• Utilizzare solo ricambi originali.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
2.8 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
Avvertenza: Rischio di incendio /
Rischio di danni materiali e danni
all'apparecchiatura.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• L'apparecchiatura contiene gas
infiammabile (R290). Rivolgersi
all'autorità municipale per
informazioni su come smaltire
correttamente l'elettrodomestico.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
Page 9
3. DESCRIZIONE DEL PRODOTTO
1 2
8
3
4
5
6
7
10
9
00000000
00A
Mod.
xxxxxxxxx
000V ~ 00Hz 0000 W
910000000
00
Prod.No.
A B C D
ITALIANO 9
1
2
3
4
5
6
Contenitore dell'acqua
Pannello dei comandi
Illuminazione interna
Sportello dell'apparecchiatura
Filtro
Targhetta identificativa
Per facilità di carico del
bucato o comodità di
installazione, la porta è
reversibile (vedere volantino
separato).
Fessure per il ricircolo dell’aria
7
Coperchio del condensatore
8
Coperchio del condensatore
9
Piedini regolabili
10
La targhetta identificativa riporta:
A. nome del modello
B. codice del prodotto
C. valori nominali della rete elettrica
D. numero di serie
Page 10
3
s
3
s
3s
2 3 41
6 5
www.aeg.com10
4. PANNELLO DEI COMANDI
Programmi
1
Selettore dei programmi
2
Display
3
4
Pulsante Avvio/Pausa
Opzioni
5
Pulsante On/Off con
6
funzione
4.1 Display
Simbolo sul display Descrizione del simbolo
indicazione della durata del ciclo
carico massimo
Auto Off
-
selezione Termina tra (fino a 24 ore)
Page 11
Simbolo sul display Descrizione del simbolo
opzione Antipiega attiva
cicalino disattivato
sicurezza bambini attivata
ITALIANO 11
, ,
5. PROGRAMMA
Programma
MixDry 5,0 kg
3)
Cotoni Eco
Carico
8,0 kg
asciugatura bucato: pronto stiro, asciutto armadio,
asciutto extra
opzione Asciugatura a Tempo attiva
spia:
scaricare il contenitore dell'acqua
spia:
pulire il filtro
spia:
controllare il condensatore
modalità asciugatura
spia:
fase di asciugatura
spia:
fase di raffreddamento
spia:
fase antipiega
opzione Termina tra attiva
Spia ProSense
indicatore:
1)
Progettato per l’asciugatura di routi‐
ne di ciò che lavi senza separare.
Asciuga in maniera uniforme i capi in
cotone, miscele sintetiche di cotone
e sintetici.
Programma per tessuti in cotone
progettato per il massimo risparmio
energetico.
carico massimo superato
Proprietà / Tipo di tessuto
ECO
/ , ,
/ ,
2)
Page 12
www.aeg.com12
Programma
Carico
Cotoni 8,0 kg
Sintetici 4,0 kg
Delicati 2,0 kg
Lana
1,0 kg
Rapido 3Kg 3,0 kg
Biancheria XL 4,5 kg
1)
Proprietà / Tipo di tessuto
2)
Programma tessuti in cotone bianco
e colorato. L'impostazione predefini‐
ta è per il livello di asciugatura ido‐
/ ,
neo per riporre i capi nell’armadio.
Indumenti misti contenenti per lo più
fibre sintetiche come poliestere, po‐
/ , ,
liammide, ecc.
Consigliato per tessuti delicati gene‐
rici come viscosa, rayon, acrilico e
/ , ,
loro miscele.
Asciuga delicatamente i capi in lana lavabili a mano
e a macchina. Estrarre subito i capi al termine del
programma.
Il ciclo di asciugatura della lana di questa apparec‐
chiatura è stato testato ed approvato dalla Wool‐
mark Company per l’asciugatura di indumenti di lana
con etichetta riportante la dicitura “lavaggio a mano”,
a patto che i capi vengano lavati seguendo le istru‐
zioni riportate dal produttore di questa macchina.
Seguire le istruzioni per la cura degli indumenti e le
altre istruzioni per il bucato. M2001
Il simbolo Woolmark è un marchio di certificazione in
molti Paesi.
Ciclo rapido per capi di tutti i giorni in
cotone, miscele sintetiche di cotone
/ , ,
e sintetici. Ideale per i capi leggeri.
Asciuga contemporaneamente fino a
tre set di biancheria da letto. Riduce
al minimo le torsioni e gli attorciglia‐
menti di articoli di grandi dimensioni
/ , ,
per garantire che tutta la biancheria
da letto raggiunga un’asciugatura
uniforme senza aree umide.
Page 13
ITALIANO 13
Programma
Carico
1)
Proprietà / Tipo di tessuto
2)
Mantiene la funzionalità dei tessuti
per l’attività all’aperto, realizzati in
Outdoor
2,0 kg
tessuto tecnico e ripristina l'idrore‐
pellenza di giacche impermeabili e
/ ,
giacche aderenti con rivestimento ri‐
movibile (asciugabili in asciugatrice).
Asciuga e igienizza i tuoi indumenti e
altri capi mantenendo la temperatura
al di sopra dei 60 °C nel tempo e ri‐
muovendo il 99,9% di batteri e vi‐
rus4).
/ ,
Hygiene
5,0 kg
Nota: Questo ciclo deve essere uti‐
lizzato solo per articoli bagnati. Non
adatto per capi delicati.
Un programma automatico che
asciuga con precisione anche lo
Piumini
2,0 kg
strato isolante interno delle giacche
con imbottitura in piume, piumino o
/ , ,
sintetica. Mantiene l'aspetto del capo
e la funzionalità termica
Mantiene la forma dei capi delicati in
seta lavabili a mano e in lavatrice, ri‐
Seta 0,5 kg
ducendo al minimo le pieghe grazie
/ , ,
all’uso di aria calda delicata e movi‐
menti morbidi.
1)
Il peso massimo si riferisce agli indumenti asciutti.
2)
Per le indicazioni sul tipo di tessuto consultare il capitolo
to.
3)
Il programma Cotoni ECO in combinazione con la selezione
gatura è il “Programma cotone standard” secondo il Regolamento della Commissione UE n. 392/2012. È
ideale per l'asciugatura di bucato in cotone bagnato a un livello normale e rappresenta il programma più
efficiente in termini di risparmio energetico per l'asciugatura dei capi in cotone umidi.
4)
Testato per Candida albicans, batteriofago MS2 ed Escherichia coli nei test esterni eseguiti da Swis‐
satest Testmaterialien AG nel 2021 (verbale di prova n. 20212038).
USO QUOTIDIANO: Preparazione del buca‐
asciutto armadio
Livello Asciu‐
5.1 Programma e la compatibilità con la selezione delle opzioni
Opzioni
Programma
MixDry
1)
Asciuga‐
tura
Livello
Asciuga‐
tura a
Tempo
Antipiega Silent Refresh
Page 14
www.aeg.com14
Opzioni
Programma
1)
Asciuga‐
tura
Livello
Asciuga‐
tura a
Tempo
Antipiega Silent Refresh
Cotoni Eco
Cotoni
Sintetici
Delicati
Lana
Rapido 3Kg
Biancheria XL
Outdoor
Hygiene
Piumini
Seta
1)
A parte il programma è possibile impostare contemporaneamente una o più opzioni.
2)
Impostazione predefinita
3)
Cfr. il capitolo OPZIONI: Asciugatura a Tempo sul Lana programma
2)
2)
2)
2)
2)
3)
5.2 Valori di consumo
Programma Centrifuga a/umidità residua
Asciugatura a
tempo
1)
Consumo
energeti‐
2)
co
Cotoni Eco 8,0 kg
normale
1400 giri/min / 50% 150 min 1,25 kWh
1000 giri/min / 60% 175 min 1,47 kWh
Cotoni 8,0 kg
pronto stiro
1400 giri/min / 50% 110 min 0,85 kWh
1000 giri/min / 60% 125 min 1,05 kWh
Cotoni Eco 4,0 kg
Page 15
ITALIANO 15
Programma Centrifuga a/umidità residua
normale
1000 giri/min / 60% 105 min 0,83 kWh
normale
800 giri/min / 50% 86 min 0,64 kWh
1)
Per i carichi parziali il tempo del ciclo è più breve e l'apparecchiatura usa meno energia.
2)
Una temperatura ambiente non idonea e/o un bucato centrifugato in modo scorretto sono fattori che
possono prolungare la durata del ciclo e aumentare il consumo energetico.
6. OPZIONI
6.1 Livello Asciugatura
Questa opzione aiuta a raggiungere la
secchezza desiderata per il bucato. È
possibile selezionare il livello di asciugatu‐
ra:
1400 giri/min / 50% 90 min 0,70 kWh
1200 giri/min / 40% 74 min 0,54 kWh
pronto da stirare - livello
asciugatura per stirare
pronto da riporre - livello
asciugatura per armadio
Sintetici 4,0 kg
RACCOMANDAZIONE PER L'ASCIU‐
fino a
10 min
10 - 40
> 40
1)
Asciugatura a
1)
tempo
GATURA A TEMPO
azione di sola aria fredda (nes‐
sun riscaldatore).
asciugatura aggiuntiva per mi‐
gliorare la secchezza dopo il
min
precedente ciclo di asciugatura.
asciugatura completa dei piccoli
carichi di biancheria fino a 4 kg,
min
ben centrifugata (>1200 rpm).
Consumo
energeti‐
2)
co
pronto da riporre - livello
asciugatura extra
1)
Selezione predefinita collegata al programma
6.2 Asciugatura a Tempo
Per: programmi Cotoni, Biancheria XL,
Sintetici e MixDry. Consente di impostare
un tempo di asciugatura compreso tra un
minimo di 10 min. e un massimo di 2 ore
(in intervalli di 10 minuti). Quando questa
opzione è attivata, l'indicazione carico
massimo sparisce.
Il ciclo dura quanto il tempo
di asciugatura impostato,
indipendentemente dalle
dimensioni di un carico e dal
livello di asciutto.
Asciugatura a Tempo sul programma Lana
Opzione applicabile al programma Lana
per regolare il livello di asciugatura finale
su più secco o meno secco.
6.3 Antipiega
Prolunga la fase antipiega (30 minuti)
alla fine del ciclo di asciugatura fino a 90
minuti. Dopo la fase di asciugatura, il
cesto gira di tanto in tanto per evitare la
formazione di pieghe. Durante la fase
antipiega il bucato può essere rimosso.
6.4 Silent
L'apparecchiatura funziona con un basso
livello di rumorosità senza alcun effetto
Page 16
3s
3
s
3s
www.aeg.com16
sul risultato di asciugatura.
L'apparecchiatura funziona lentamente e
imposta il ciclo più lungo.
6.5 Refresh
Per rinfrescare i tessuti riposti
nell'armadio. Il carico massimo non può
superare 1 kg.
6.6 Segnale acustico
Il segnale acustico si attiva nella fase
seguente:
• fine del ciclo
• inizio e fine della fase antipiega
L’attivazione del segnale acustico è
predefinita. È possibile utilizzare questa
opzione per attivare o disattivare il
suono.
Opzione Segnale acustico disattivata:
1. Accendere l'asciugabiancheria.
2. Selezionare 1 dei programmi
disponibili.
3. Tenere premuto il pulsante Refresh
per circa 3 secondi.
Il simbolo viene visualizzato sul
display.
4. Per attivare il Segnale acustico,
toccare nuovamente il pulsante sopra
indicato fino a quando il simbolo non
scompare.
6.7 Termina tra
Questa opzione consente di
scegliere l’orario di fine del
programma. Una volta
attivata, la macchina attende
il momento giusto per
iniziare il processo di
asciugatura.
Il tempo Termina tra è la somma del
tempo di stand by e del tempo di
asciugatura.
Per impostare l'opzione Termina tra:
1. Impostare il programma di
asciugatura e le opzioni.
2. Sfiorare Termina tra ripetutamente
finché il display non mostra il tempo
desiderato di fine del programma (ad
esempio se il programma
deve terminare entro 12 ore.)
3. Premere il tasto Avvio/Pausa. Il cesto
inizia a ruotare per eseguire la stima
ProSense, se previsto nel
programma selezionato.
4. L’apparecchiatura avvia il conto alla
rovescia fino alla fine del programma
e il programma inizia al momento
giusto per terminare all’ora
impostata.
7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
I blocchi cesto posteriori
vengono rimossi
automaticamente alla prima
attivazione
dell'asciugabiancheria. È
possibile sentire alcuni
rumori.
Per sbloccare i blocchi cesto
posteriori:
1. Accendere l’apparecchiatura.
2. Impostare un programma qualsiasi.
3. Premere il tasto di Avvio/Pausa.
Il cesto inizia a ruotare. I blocchi cesto
posteriori sono disattivati
automaticamente.
Prima di utilizzare l’apparecchiatura
per asciugare i capi:
• Pulire il cesto dell'asciugabiancheria
con un panno umido.
• Avviare un programma di 1 ora con
bucato umido.
Page 17
Brrrr
ITALIANO 17
La fase iniziale (3 - 5 min.)
del ciclo di asciugatura
potrebbe essere
leggermente più rumorosa.
Questo è dovuto all'avvio del
compressore. Non si tratta di
un'anomalia di
funzionamento per
apparecchiature alimentate
da compressore quali ad
esempio frigoriferi e
congelatori.
7.1 Odore insolito
L'apparecchiatura è troppo piena.
Dopo il disimballaggio del prodotto si può
sentire un odore insolito. Questo è
normale per prodotti nuovi.
L'apparecchiatura è realizzata con
diversi tipi di materiale che, tutti insieme,
possono generare un odore insolito.
Con il passare del tempo di utilizzo, dopo
pochi cicli di asciugatura l'odore insolito
scompare gradualmente.

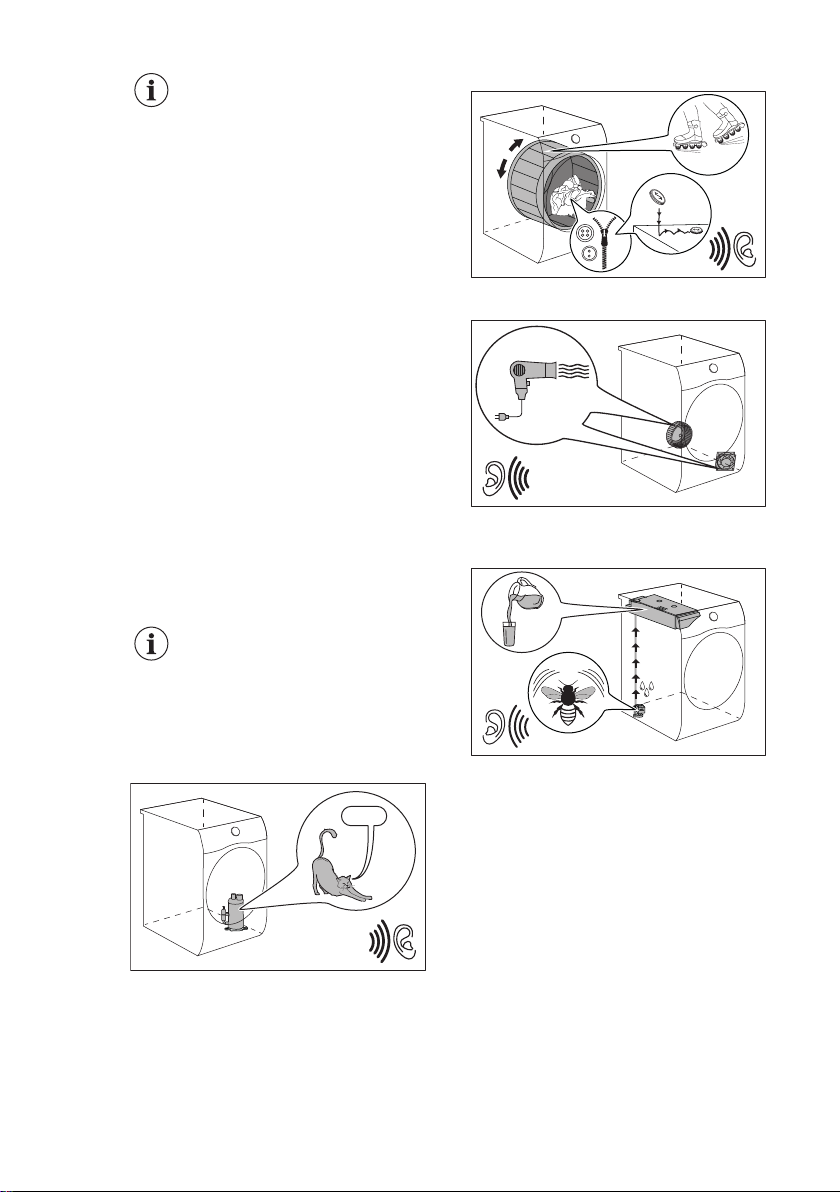

7.2 Rumori
Durante il ciclo di
asciugatura si possono
sentire rumori diversi in
momenti diversi. Sono suoni
perfettamente normali
durante il funzionamento.
Cestello che ruota.
Ventole in funzione.
Pompa in funzione e trasferimento
della condensa al serbatoio.
Compressore in funzione.
Page 18
www.aeg.com18
8. UTILIZZO QUOTIDIANO
8.1 Preparazione del bucato
Molto spesso i vestiti dopo il
ciclo di lavaggio si
aggrovigliano.
L'asciugatura di vestiti
aggrovigliati è inefficiente.
Per assicurare un corretto
flusso d'aria e
un'asciugatura uniforme, si
raccomanda di agitare e
caricare uno per uno i vestiti
sull'asciugatrice.
Per assicurare un corretto processo di
asciugatura:
• Chiudere le chiusure lampo.
• Abbottonare le chiusure dei
copripiumini.
• Non allacciare lacci e nastri (ad es. i
nastri dei grembiuli). Stringerli prima
di avviare un programma.
• Togliere tutti gli oggetti dalle tasche.
• Capovolgere gli indumenti con lo
strato interno in cotone. Lo strato in
cotone va rivolto verso l'esterno.
Etichetta Descrizione
Bucato adatto per un passaggio in asciugatrice.
• Impostare sempre il programma
adatto per il tipo di bucato asciugato.
• Non mettere insieme colori chiari e
colori scuri.
• Usare un programma adeguato per
cotone, jersey e maglieria per ridurre i
restringimenti.
• Non superare il carico massimo
indicato nel capitolo Programmi o
visualizzato sul display.
• Asciugare solo la biancheria adatta
per asciugabiancheria. Fare
riferimento all'etichetta riportata su
ogni singolo capo.
• Non asciugare capi grandi e piccoli
insieme. I capi piccoli potrebbero
restare intrappolati in quelli grandi e
non asciugarsi.
• Agitare i vestiti grandi e i tessuti prima
di metterli nell'asciugatrice. Questo
serve a evitare umidità all'interno del
tessuto dopo il ciclo di asciugatura.
Bucato adatto per un passaggio in asciugatrice a temperature più ele‐
vate.
Bucato adatto per un passaggio in asciugatrice solo a temperature
basse.
Bucato non adatto per un passaggio in asciugatrice.
8.2 Caricare la biancheria
ATTENZIONE!
Verificare che il bucato non
sia impigliato fra l'oblò e la
guarnizione in gomma.
1. Aprire l'oblò dell'apparecchiatura.
Page 19
3
s
3
s
3s
ITALIANO 19
2. Caricare la biancheria un capo alla
volta.
3. Chiudere la porta
dell’apparecchiatura.
8.3 Accensione
dell'apparecchiatura
Per accendere l'apparecchiatura:
Premere il tasto On/Off.
Se l'apparecchiatura è accesa, sul
display compaiono alcuni indicatori.
8.4 funzione Auto Off
Per ridurre il consumo di energia, la
funzione Auto Off disattiva
automaticamente l’apparecchiatura:
• se pulsante touch Avvio/Pausa non è
stato toccato entro 5 minuti.
• 5 minuti dopo la fine del ciclo.
Premere il tasto On/Off per attivare
l'apparecchiatura.
Se l'apparecchiatura è accesa, sul
display compaiono alcune indicazioni.
8.5 Impostazione di un
programma
Usare il selettore dei programmi per
impostare il programma.
La durata indicativa del programma
viene visualizzata sul display.
Il tempo di asciugatura reale
dipende dal tipo di carico
(quantità e composizione),
dalla temperatura ambiente,
nonché dall'umidità del
bucato dopo la fase di
centrifuga.
8.6 Opzioni
Oltre al programma è possibile impostare
1 o più opzioni speciali.
Per attivare o disattivare un'opzione
toccare il pulsante relativo oppure la
combinazione dei due pulsanti.
il simbolo compare sul display oppure il
LED sopra al pulsante corrispondente si
accende.
8.7 Opzione sicurezza bambini
La sicurezza bambini può essere
impostata per evitare che giochino con
l’apparecchiatura. L'opzione sicurezza
bambini blocca tutti i tasti e il selettore
dei programmi (la funzione non blocca il
tasto On/Off).
È possibile attivare l'opzione sicurezza
bambini:
• prima di premere il tasto Avvio/Pausa
- l'apparecchiatura non può partire
• dopo aver premuto il tasto Avvio/
Pausa - la selezione programmi e
opzione non è disponibile.
Page 20
3s
3s
3s
3s
3
s
3s
3s
3s
3s
www.aeg.com20
Attivazione dell’opzione Sicurezza bambini:
1. Accendere l'asciugabiancheria.
2. Selezionare 1 dei programmi
disponibili.
3. Tenere premuto il pulsante Antipiega
per circa 3 secondi.
Il simbolo viene visualizzato sul
display.
4. Per disattivare il blocco bambini,
toccare ancora il pulsante sopra
indicato finché il simbolo non
scompare.
8.8 Avvio di un programma
Per avviare il programma:
Sfiorare il tasto Avvio/Pausa.
L'apparecchiatura si avvia e il LED sopra
al pulsante smette di lampeggiare e resta
acceso.
8.9 Object Missing
This object is not available in the
repository.
3. Impostare un nuovo programma.
8.11 Fine del programma
Pulire il filtro e scaricare il
contenitore dell'acqua dopo
ciascun ciclo di asciugatura.
(Consultare il capitolo
PULIZIA E CURA).
Se il ciclo di asciugatura è finito, il
simbolo lampeggia sul display. Se
l'opzione Segnale acustico è attiva, viene
emesso un segnale acustico
intermittente per 1 minuto.
Qualora non venga spenta
l'apparecchiatura, inizia la
fase anti-piega (non attiva
con tutti i programmi). Il
simbolo lampeggiante
indica l'esecuzione della
fase anti-piega. Durante
questa fase la biancheria
può essere estratta.
Per estrarre la biancheria:
1. Premere il tasto On/Off per 2 secondi
per disattivare l'apparecchiatura.
2. Aprire la porta dell'apparecchiatura.
3. Estrarre la biancheria.
4. Chiudere la porta
dell’apparecchiatura.
Possibili cause di risultati di asciugatura
insoddisfacenti:
• Impostazioni predefinite del livello di
asciugatura non adeguate. Consultare
il capitolo
Regolazione del livello di
asciugatura predefinito
• La temperatura ambiente è troppo
bassa o troppo alta. La temperatura
ambiente ottimale è compresa fra 18°
e 25°C.
8.12 Luce nel cestello accesa
8.10 Cambiamento programma
Per cambiare un programma:
1. Premere il tasto On/Off per
disattivare l'apparecchiatura.
2. Premere di nuovo il tasto On/Off per
attivare l'apparecchiatura.
Tenere premuto il pulsante Silent per
circa 3 secondi.
La luce all'interno del cestello è accesa.
Page 21
ITALIANO 21
8.13 Possibili cause di risultati di asciugatura insoddisfacenti:
• Il filtro è ostruito. Un filtro ostruito
compromette l'asciugatura.
• Le fessure per il ricircolo dell'aria
sono ostruite.
• Il cesto è sporco.
• Impostazioni predefinite del livello di
asciugatura non adeguate. Consultare
il capitolo
asciugatura predefinito
• La temperatura ambiente è troppo
bassa o troppo alta. La temperatura
ambiente ottimale è compresa fra 18°
e 25°C.
9. CONSIGLI E SUGGERIMENTI UTILI
9.1 Consigli ecologici
• Centrifugare accuratamente la
biancheria prima dell'asciugatura.
• Non superare le dimensioni di carico
indicate nel capitolo Fasi.
• Pulire il filtro dopo ogni ciclo di
asciugatura.
• Non utilizzare ammorbidenti per
lavare ed asciugare.
Nell’asciugabiancheria la biancheria
diventa automaticamente soffice.
• L'acqua del contenitore dell'acqua
può essere utilizzata per stirare i
vestiti. È necessario filtrare prima
l'acqua per eliminare le fibre tessili
rimanenti (è adatto un semplice filtro
per il caffè).
• Mantenere sempre pulite le fessure
per il ricircolo dell'aria sulla parte
inferiore dell'apparecchiatura.
• Verificare che ci sia un buon flusso
dell'aria dove va installata
l'apparecchiatura.
9.2 Regolazione del livello di
asciugatura predefinito
Per modificare il livello di asciugatura
predefinito:
1. Accendere l’apparecchiatura.
2. Selezionare 1 dei programmi
disponibili.
3. Tenere premuti
contemporaneamente i pulsanti
Asciugatura a Tempo e Antipiega.
Uno dei simboli compaiono sul display:
- Asciugatura massima
- Asciugatura extra
- Asciugatura standard
4. Toccare ripetutamente il pulsante
Avvio/Pausa fino a raggiungere il
livello di asciugatura desiderato.
Livello di
asciugatura
Asciugatura
massima
Asciugatura
extra
Asciugatura
standard
5. Per memorizzare l'impostazione,
tenere premuti contemporaneamente
i pulsanti Asciugatura a Tempo e
Antipiega per circa 2 secondi.
9.3 Disattivazione della spia
serbatoio
La spia del contenitore dell'acqua è
attivata per impostazione predefinita. Si
illumina al termine del ciclo di
asciugatura o durante il ciclo se il
serbatoio dell'acqua è pieno. Se è stato
installato il kit di scarico, il contenitore
dell'acqua viene scaricato
automaticamente e la spia può essere
disattivata.
Per disattivare la spia:
1. Accendere l’apparecchiatura.
2. Selezionare 1 dei programmi
disponibili.
3. Tenere premuti
contemporaneamente i pulsanti
Silent e Refresh.
È possibile una delle 2 configurazioni:
Regolazione del livello di
Simbolo del display
Page 22
www.aeg.com22
• la spia tanica: è accesa se
compare il simbolo - la
spia del contenitore dell'acqua è
sempre attivata
• la spia tanica:
compare il simbolo - la
è spenta se
10. PULIZIA E CURA
10.1 Pulizia del filtro
Alla fine di ogni ciclo il simbolo
appare sul display e occorre pulire il
filtro.
Il filtro raccoglie la lanugine
durante il ciclo di
asciugatura.
Per ottenere risultati di
asciugatura ottimali, pulire il
filtro a intervalli regolari,
poiché l’ostruzione del filtro
causa cicli di durata
maggiore e un aumento del
consumo energetico.
Pulire il filtro con la mano e,
se necessario, un
aspirapolvere.
spia del contenitore dell'acqua è
sempre disattivata
filtro
3. Raccogliere la lanugine con le mani
dalle due componenti interne del
filtro.
ATTENZIONE!
Evitare di usare l’acqua per
pulire il filtro. Invece buttare
la lanugine nel cestino
(evitare la dispersione delle
fibre di plastica nell'acqua
ambiente).
1. Apire la porta. Estrarre il filtro.
2. Premere il gancio per aprire il filtro.
Buttare la lanugine in un cestino.
4. Se necessario, pulire il filtro con un
aspirapolvere. Chiudere il filtro.
5. Ove necessario, togliere la lanugine
dalla sede e dalla guarnizione del
filtro. È possibile utilizzare un
aspirapolvere. Ricollocare il filtro
nella sua sede.
Page 23
ITALIANO 23
10.3 Pulizia del condensatore
10.2 Svuotamento del contenitore dell'acqua
Svuotare il contenitore dell'acqua di
condensa dopo ogni ciclo di asciugatura.
Se il contenitore dell'acqua di condensa
è pieno, il programma si interrompere
automaticamente. Il simbolo
accende nel display ed è necessario
svuotare il contenitore dell'acqua.
Per svuotare il contenitore dell'acqua:
1. Estrarre il contenitore dell'acqua e
tenerlo in posizione orizzontale.
tanica
si
Se il simbolo
lampeggia sul display, ispezionare il
condensatore e il relativo alloggiamento.
Se è presente dello sporco, pulirlo.
Eseguire i controlli a intervalli massimi di
6 mesi.
AVVERTENZA!
Non toccare la superficie
metallica a mani nude.
Rischio di lesioni. Indossare
guanti di protezione. Pulire
con attenzione per non
danneggiare la superficie
metallica.
Per ispezionare:
1. Aprire la porta. Estrarre il filtro.
2. Aprire la copertura del condensatore.
condensatore
2. Estrarre il raccordo in plastica e
svuotare il contenitore versando
l'acqua in una bacinella o simile.
3. Spingere il collegamento posteriore
in plastica e riportare il contenitore
dell'acqua in posizione.
4. Per continuare il programma premere
il tasto Avvio/Pausa.
3. Ruotare la leva per sbloccare il
coperchio del condensatore.
Page 24
www.aeg.com24
4. Abbassare il coperchio del
condensatore.
5. Se necessario, togliere la lanugine
dal condensatore e dal suo
alloggiamento. È possibile utilizzare
un aspirapolvere con l’accessorio
spazzola.
6. Chiudere il coperchio del
condensatore.
7. Ruotare la leva fino a che non scatta
in posizione.
8. Riposizionare il filtro.
10.4 Pulizia del cesto
AVVERTENZA!
Scollegare l'apparecchiatura
prima di eseguire la pulizia.
Utilizzare un normale sapone neutro per
pulire la superficie interna del cesto e le
scanalature del cesto stesso. Asciugare
le superfici pulite con un panno morbido.
ATTENZIONE!
Non usare detergenti
corrosivi o pagliette
metalliche per pulire il cesto.
10.5 Pulizia del pannello dei
comandi e dell'alloggiamento
Utilizzare un normale sapone neutro per
pulire il pannello dei comandi e
l'alloggiamento.
Utilizzare un panno umido. Asciugare le
superfici pulite con un panno morbido.
ATTENZIONE!
Non utilizzare detergenti per
la pulizia dei mobili o
corrosivi.
10.6 Pulizia delle fessure per
il ricircolo dell'aria
Utilizzare un aspirapolvere per eliminare
la lanugine dalle fessure per il ricircolo
dell'aria.
11. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
11.1 Codici di errore
L’apparecchiatura non si avvia o si blocca durante il funzionamento.
Cercare innanzitutto di risolvere il problema (fare riferimento alla tabella). Nel caso in
cui il problema persista, contattare il Centro di Assistenza Autorizzato.
Page 25
ITALIANO 25
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In caso di problemi di entità maggiore, i segnali acustici si mettono in funzione,
sul display compare un codice di errore e il tasto Avvio/Pausa potrebbe
lampeggiare continuamente:
Codice di erro‐
re
E50
E90 oppureE91
EH0
Motore apparecchiatura sovracca‐
rico.
Troppo bucato o intrappolamento
nel cestello.
Guasto interno. Assenza di comu‐
nicazione tra gli elementi elettronici
dell’apparecchiatura.
L'alimentazione di rete è instabile. Quando l'apparecchiatura mostra
Causa possibile Soluzione
Il programma non è stato comple‐
tato. Togliere il bucato dal cestello,
impostare il programma e riavviare
il ciclo.
Il programma non si è concluso
correttamente o l'apparecchiatura
si è fermata troppo presto. Spe‐
gnere e riaccendere l’apparecchia‐
tura.
In caso di ricomparsa del codice di
errore, contattare il Centro Assi‐
stenza Autorizzato.
EH0, attendere finché l'alimenta‐
zione principale non è stabile, piut‐
tosto che premere Start. Se l'appa‐
recchiatura mette in pausa il ciclo
senza alcuna indicazione, premere
per avviare il ciclo. Se appare l'av‐
vertenza, controllare l'integrità del
cavo di alimentazione/presa o del‐
l'alimentazione principale.
Se il display mostra altri codici di errore, disattivarli e attivare l'apparecchiatura. Se il
problema persiste, contattare il Centro Assistenza Autorizzato.
In caso di problema diverso con l'asciugatrice, vedere la tabella di seguito per le
possibili soluzioni.
Page 26
www.aeg.com26
11.2 Risoluzione dei problemi
Problema Causa possibile Soluzione
L'asciugatrice
non funziona.
Risultati di
asciugatura in‐
soddisfacenti.
L'oblò di carica‐
mento non si
chiude
Non è possibile
modificare il pro‐
gramma o l’op‐
zione.
L'asciugabiancheria non è collega‐
ta all’alimentazione.
L'oblò dell'apparecchiatura è aper‐
to.
Il On/Off tasto non è stato premu‐
to.
Non è stato premuto il pulsante
Avvio/Pausa.
L'apparecchiatura è in modalità
standby.
Scelta del programma sbagliato. Selezionare un programma ade‐
Il filtro è ostruito.
L’opzione Livello Asciugatura è
stata impostata su
3)
ro
.
pronto sti‐
Il carico era troppo grande. Non superare la quantità massima
Le fessure per il ricircolo dell'aria
sono ostruite.
È presente dello sporco sul senso‐
re di umidità nel cesto.
Il livello di asciugatura non è stato
impostato sul livello desiderato.
Il condensatore è ostruito.
Il filtro non è bloccato in posizione. Mettere il filtro nella posizione cor‐
La biancheria è bloccata tra l'oblò
e la guarnizione.
Dopo l'avvio di un ciclo non è pos‐
sibile modificare il programma o
l'opzione.
Collegare alla presa di alimenta‐
zione. Controllare il fusibile nella
scatola elettrica (installazione do‐
mestica).
Chiudere la porta.
Premere il On/Off tasto.
Premere il tasto Avvio/Pausa.
Premere il On/Off tasto.
guato.
Pulire il filtro.
Impostare l'opzione Livello Asciu‐
gatura su un livello più alto.
a livello di carico.
Pulire gli alloggiamenti di ricircolo
dell'aria nella parte inferiore del‐
l’apparecchiatura.
Pulire la superficie anteriore del
cestello.
Regolare il livello di asciugatura.
Pulire il condensatore.
retta.
Rimuovere gli oggetti impigliati e
chiudere l'oblò.
Spegnere e riaccendere l'asciuga‐
trice. Modificare il programma o
l'opzione, a seconda delle necessi‐
tà.
1)
2)
4)
2)
Page 27
Problema Causa possibile Soluzione
Non è possibile
selezionare
un'opzione. Vie‐
ne emesso un
L'opzione che si è tentato di sele‐
zionare non è disponibile per il pro‐
gramma selezionato.
Spegnere e riaccendere l'asciuga‐
trice. Modificare il programma o
l'opzione, a seconda delle necessi‐
tà.
segnale acusti‐
co.
Non c'è una luce
nel cestello
Un tempo di du‐
rata inaspettato
compare sul di‐
splay.
Un programma
è inattivo.
Lampadina del cestello difettosa. Contattare il Centro di Assistenza
Tecnica per sostituire la lampadina
del cestello.
La durata dell'asciugatura viene
calcolata sulla base delle dimen‐
sioni del carico e del livello di umi‐
Si tratta di un'operazione automa‐
tizzata - l'apparecchiatura funziona
correttamente.
dità.
La vaschetta dell'acqua è piena. Svuotare la vaschetta dell'acqua,
premere il pulsante Avvio/
2)
Pausa.
Le dimensioni del carico sono ri‐
dotte.
Selezionare il programma a tempo.
Il valore del tempo deve essere
correlato al carico. Per asciugare
Il ciclo di asciu‐
gatura è troppo
corto.
un articolo o un quantitativo di bu‐
cato ridotto consigliamo tempi di
asciugatura brevi.
Il bucato è troppo asciutto. Selezionare il programma a tempo
idoneo o un grado di asciugatura
più elevato (per es.
Il filtro è ostruito. Pulire il filtro.
Il carico è troppo grande. Non superare la quantità massima
a livello di carico.
Ciclo di asciuga‐
tura troppo lun‐
5)
go
La biancheria non è stata centrifu‐
gata a sufficienza.
Temperatura ambiente troppo bas‐
sa o troppo alta - non si tratta di
un'anomalia dell'apparecchiatura.
Centrifugare nuovamente la bian‐
cheria nella lavabiancheria.
Accertarsi che la temperatura am‐
biente sia maggiore di +5°C e mi‐
nore di +35°C. La temperatura am‐
biente adatta a raggiungere i mi‐
gliori risultati di asciugatura è com‐
presa tra 18° e 25°C.
1)
Seguire la descrizione del programma - consultare il capitolo PROGRAMMI.
2)
Consultare il capitolo
3)
Solo asciugatrici con l'opzione Livello Asciugatura.
4)
Vedere il capitolo CONSIGLI E SUGGERIMENTI UTILI.
5)
Nota: Dopo un massimo di 6 ore,il ciclo di asciugatura termina automaticamente.
PULIZIA E CURA
.
ITALIANO 27
extra
)
Page 28
www.aeg.com28
11.3 Possibili cause di risultati di asciugatura insoddisfacenti:
• Il filtro è ostruito. Un filtro ostruito
compromette l'asciugatura.
• Le fessure per il ricircolo dell'aria
sono ostruite.
• Il cesto è sporco.
12. DATI TECNICI
Altezza x Larghezza x Profondità 850 x 596 x 638 mm (massimo 663 mm)
Profondità massima con l’oblò aperto 1108 mm
Larghezza massima con l’oblò aperto 958 mm
Altezza regolabile 850 mm (+ 15 mm - regolazione piedini)
Volume del cestello 118 l
Volume carico massimo 8,0 kg
Tensione 230 V
Frequenza 50 Hz
Livello di potenza audio 64 dB
Potenza totale 700 W
Classe di efficienza energetica A+++
Consumo energetico sul programma cotone
standard a pieno carico.
Consumo energetico sul programma cotone
standard a carico parziale.
Consumo annuale di energia
Assorbimento potenza in modalità acceso
Assorbimento potenza modalità spento
Tipo di uso Ingresso acqua
Temperatura ambiente consentita da + 5 °C a + 35 °C
Livello di protezione dall’ingresso di particel‐
le solide e umidità assicurato dal coperchio
protettivo, tranne dove l’apparecchiatura a
bassa tensione non ha una protezione con‐
tro l’umidità
• Impostazioni predefinite del livello di
asciugatura non adeguate. Consultare
il capitolo
Regolazione del livello di
asciugatura predefinito
• La temperatura ambiente è troppo
bassa o troppo alta. La temperatura
ambiente ottimale è compresa fra 18°
e 25°C.
1,47 kWh
1)
0,83 kWh
2)
4)
4)
176,50 kWh
0,05 W
0,05 W
IPX4
3)
Page 29
Tipo di gas R290
Peso 0,149 kg
1)
Con riferimento a EN 61121. 8,0 kg di cotone centrifugati a 1000 giri/min.
2)
Con riferimento a EN 61121. 4,0 kg di cotone centrifugati a 1000 giri/min.
3)
Consumo di energia annuale in kWh, basato su 160 cicli di asciugatura del programma standard per
tessuti di cotone a pieno carico e a carico parziale e consumo dei modi a basso consumo energetico. Il
consumo di energia effettivo per ciclo dipenderà da come si utilizza l'apparecchiatura (REGOLAMENTO
EUROPEO N.392/2012).
4)
Con riferimento a EN 61121.
Le informazioni riportate nel grafico qui sopra sono conformi al Regolamento della
Commissione 392/2012 che implementa la direttiva 2009/125/CE.
13. ACCESSORI
ITALIANO 29
13.1 Spazzola per fessure del condensatore
Nome dell'accessorio: M4YM3001
Disponibile presso il vostro rivenditore
autorizzato.
Spazzola speciale per pulire le fessure
del condensatore dalla lanugine. Aiuta a
garantire un’efficacia ottimale
dell’asciugatura.
Leggere attentamente le istruzioni fornite
con l’accessorio.
13.2 Kit di scarico
Nome dell'accessorio: E2YH01.
Disponibile presso il vostro distributore
autorizzato (può essere collegato ad
alcuni tipi di asciugabiancheria)
Per lo scarico completo dell’acqua
condensata in un lavello, un sifone, una
conduttura, ecc. Dopo aver eseguito
l’installazione, il contenitore dell’acqua
viene scaricato automaticamente. Il
contenitore dell'acqua deve rimanere
nell'apparecchiatura.
Il tubo installato deve essere ad almeno
50 cm e massimo 100 cm da terra. Il
tubo non deve essere attorcigliato. Se
necessario, ridurre la lunghezza del tubo.
Leggere attentamente le istruzioni fornite
con l’accessorio.
Page 30
www.aeg.com30
13.3 Cestello di asciugatura
Nome dell'accessorio: E4YH200
(A049509), A4YH200 (A049509).
L'accessorio per cestello di asciugatura
consente di asciugare in modo sicuro
l’asciugatrice:
• delicati
• intimo
• peluche
• scarpe sportive
• maglie/camicette
13.4 Basamento con cassetto
Per aumentare l'altezza
dell'apparecchiatura al fine di
semplificare le operazioni di carico e
scarico del bucato.
Il cassetto può essere utilizzato per
conservare tutto ciò che riguarda la
biancheria come ad esempio
asciugamani, prodotti per la pulizia,
eccetera.
Leggere attentamente le istruzioni fornite
con l’accessorio.
13.5 Kit per incolonnamento
Nome dell'accessorio: E6WHPED4.
Disponibile presso il vostro rivenditore
autorizzato.
Nome dell'accessorio: SKP11GW3,
STA9GW3
Disponibile presso il vostro rivenditore
autorizzato.
Il kit per l'installazione in colonna può
essere usato solo con le lavatrici e le
asciugabiancheria specificate nel
foglietto. Vedere l’opuscolo allegato.
Leggere attentamente le istruzioni fornite
con l’accessorio.
Page 31
14. GUIDA RAPIDA
1 2
3
5
4
3
s
3s
3s
3s
3
s
3s
1 2
3
14.1 Uso quotidiano
ITALIANO 31
1. Premere il tasto On/Off per attivare
l'apparecchiatura.
2. Usare il selettore dei programmi per
impostare il programma.
3. Per attivare o disattivare un'opzione,
toccare il relativo pulsante.
14.2 Pulizia del filtro
Alla fine di ogni ciclo il simbolo
appare sul display e occorre pulire il
filtro.
1. Apire la porta. Estrarre il filtro.
2. Premere il gancio per aprire il filtro.
4. Premere il tasto Avvio/Pausa.
5. Si avvia l'apparecchiatura.
filtro
3. Raccogliere la lanugine con le mani
dalle due componenti interne del
filtro. Buttare la lanugine in un
cestino.
Page 32
www.aeg.com32
14.3 Programma
Programma
MixDry 5,0 kg
Cotoni Eco
Cotoni 8,0 kg
Sintetici 4,0 kg
Delicati 2,0 kg
Lana
Rapido 3Kg 3,0 kg
Biancheria XL 4,5 kg
Outdoor
Hygiene
Piumini
Carico
8,0 kg
1,0 kg
2,0 kg
5,0 kg
2,0 kg
1)
Proprietà/Tipo di tessuto , ,
Progettato per l’asciugatura di routine di ciò che lavi
senza separare. Asciuga in maniera uniforme i capi
in cotone, miscele sintetiche di cotone e sintetici.
Programma per tessuti in cotone progettato per il
massimo risparmio energetico.
Programma tessuti in cotone bianco e colorato. L'im‐
postazione predefinita è per il livello di asciugatura
idoneo per riporre i capi nell’armadio.
Indumenti misti contenenti per lo più fibre sintetiche
come poliestere, poliammide, ecc.
Consigliato per tessuti delicati generici come viscosa,
rayon, acrilico e loro miscele.
Asciuga delicatamente i capi in lana lavabili a mano e
a macchina. Estrarre subito i capi al termine del pro‐
gramma.
Ciclo rapido per capi di tutti i giorni in cotone, miscele
sintetiche di cotone e sintetici. Ideale per i capi legge‐
ri.
Asciuga contemporaneamente fino a tre set di bian‐
cheria da letto. Riduce al minimo le torsioni e gli at‐
torcigliamenti di articoli di grandi dimensioni per ga‐
rantire che tutta la biancheria da letto raggiunga un’a‐
sciugatura uniforme senza aree umide.
Mantiene la funzionalità dei tessuti per l’attività all’a‐
perto, realizzati in tessuto tecnico e ripristina l'idrore‐
pellenza di giacche impermeabili e giacche aderenti
con rivestimento rimovibile (asciugabili in asciugatri‐
ce).
Asciuga e igienizza i tuoi indumenti e altri capi man‐
tenendo la temperatura al di sopra dei 60 °C nel tem‐
po e rimuovendo il 99,9% di batteri e virus2).
Nota: Questo ciclo deve essere utilizzato solo per ar‐
ticoli bagnati. Non adatto per capi delicati.
Un programma automatico che asciuga con precisio‐
ne anche lo strato isolante interno delle giacche con
imbottitura in piume, piumino o sintetica. Mantiene
l'aspetto del capo e la funzionalità termica
Page 33
ITALIANO 33
Programma
Seta 0,5 kg
1)
Il peso massimo si riferisce agli indumenti asciutti.
2)
Testato per Candida albicans, batteriofago MS2 ed Escherichia coli nei test esterni eseguiti da Swis‐
satest Testmaterialien AG nel 2021 (verbale di prova n. 20212038).
Carico
1)
Proprietà/Tipo di tessuto , ,
Mantiene la forma dei capi delicati in seta lavabili a
mano e in lavatrice, riducendo al minimo le pieghe
grazie all’uso di aria calda delicata e movimenti mor‐
bidi.
15. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL REGOLAMENTO UE 1369/2017
Foglio informativo prodotto
Marchio Commerciale AEG
Modello TR9HG83B
PNC916099462
Capacità nominale in kg 8,0
Asciugabiancheria a espulsione o a condensazione Condensatore
Classe di efficienza energetica A+++
Consumo di energia in kWh/anno, basato su 160 cicli di asciu‐
gatura del programma standard per tessuti di cotone a pieno
carico e a carico parziale e consumo dei modi a basso consu‐
mo energetico. Il consumo effettivo per ciclo dipende dalle
modalità di utilizzo dell’apparecchio.
Asciugabiancheria automatica o asciugabiancheria non auto‐
matica
Consumo energetico del programma standard a pieno carico
per tessuti di cotone in kWh
Consumo energetico del programma standard a carico parzia‐
le per tessuti di cotone in kWh
Consumo energetico ponderato in modo spento in W 0,05
Consumo di energia in modo left-on in W 0,05
Durata del modo left on in minuti 10
Il "programma standard per tessuti in cotone" usato a pieno
carico e a carico parziale è il programma di asciugatura stan‐
dard cui si riferiscono l’etichetta e la scheda prodotto, che tale
programma è atto ad asciugare biancheria bagnata di cotone
normale e che è il programma più efficiente in termini di con‐
sumo energetico per il cotone
176,50
Automatico
1,47
0,83
Page 34
www.aeg.com34
Durata ponderata del programma del "programma standard a
pieno carico e a carico parziale" in minuti
Durata ponderata del programma del "programma standard a
pieno carico" in minuti
Durata ponderata del programma del "programma standard a
carico parziale" in minuti
Classe di efficienza di condensazione su una scala da G (effi‐
cienza minima) ad A (efficienza massima)
Efficienza di condensazione media del programma standard a
pieno carico espressa in percentuale
Efficienza di condensazione media del programma standard a
carico parziale espressa in percentuale
Efficienza di condensazione ponderata del ''programma stan‐
dard a pieno carico e a carico parziale''
Livello di potenza sonora in dB 64
Apparecchio da incasso S/N No
Le informazioni riportate nel grafico qui sopra sono conformi al Regolamento della
Commissione 392/2012 che implementa la direttiva 2009/125/CE.
16. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
135
175
105
B
86
86
86
*
Page 35
Page 36
www.aeg.com/shop
136987950-C-292022
Loading...
