Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein
erstklassiges Produkt von Electrolux entschieden haben,
welches Ihnen sicherlich viel Freude bereiten wird. Es ist
unser Bestreben, eine breite Vielfalt von
Qualitätsprodukten anzubieten, die helfen, Ihr Leben
etwas komfortabler zu machen. Sie finden einige
Beispiele auf der vorletzten Seite in diesem Heft. Bitte
nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu können. Wir sind
sicher, das wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.

electrolux 3

136901331-00-18102007

4 electrolux

Inhalt
Benutzerinformation 5

Wichtige Sicherheitshinweise 5
Gerätebeschreibung 9
Bedienblende 10
Vor der ersten Inbetriebnahme 10
Sortieren und Vorbereiten der Wäsche 11
Programmtabelle 12
Täglicher Gebrauch 15
Reinigung und Pflege 21
Was tun, wenn ... 28
Programmiermöglichkeiten 30
Technische Daten 33
Verbrauchswerte 34
Hinweise für Prüfinstitute 34
Gerät aufstellen 35
Entsorgung 41

Kundendienst 43

wichtige sicherheitshinweise electrolux 5

Benutzerinformation

Wichtige Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Gerätes
vor der Installation und dem ersten Gebrauch des Gerätes die vorliegenden
Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen
alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicher­heitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf
und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes
über Gebrauch und Sicherheit informiert ist.

Allgemeine Sicherheitshinweise

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkma­len oder dem Produkt selbst vorgenommen werden.

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen
oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der
Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht
oder Anweisung durch eine verantwortliche Person benutzen.

• Stellen Sie sicher, dass keine kleinen Haustiere in die Trommel klettern. Kontrol­lieren Sie daher vor dem Gebrauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel,
Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in
das Gerät.

• Zur Vermeidung von Brandgefahr durch Übertrocknen keine der folgenden Wä­schestücke in dem Gerät trocknen: Kissen, Bettdecken und ähnliche Dinge (die
Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte
Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaum­gummipolster dürfen nicht in dem Gerät getrocknet werden.

• Nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den
Netzstecker ziehen.

6 electrolux wichtige sicherheitshinweise

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Repa­raturen durch unerfahrene Personen können zu Verletzungen und schweren
Funktionsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen
Sie immer auf Original-Ersatzteilen.

• Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Benzin,
Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden
sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und
zusätzlichem Waschmittel gewaschen werden.

•

Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren
Stoffen (Benzin, Alkohol, Trockenreinigungsmittel oder ähnlichem) in Berührung
gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosionsgefahr. Trock­nen Sie nur mit Wasser gewaschene Wäschestücke.

•

Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder ge­tränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Trockner.

• Für Wäsche, die mit Fleckenentferner behandelt wurde, muss vor dem Trocknen
ein zusätzlicher Spülgang durchgeführt wird.

• Vergewissern Sie sich, dass keine Feuerzeuge oder Streichhölzer in den Taschen
von Wäschestücken geblieben sind, bevor Sie die Wäsche in den Trockner legen.

Vor Ablauf des Trockenprogramms niemals den Trockenprozess beenden,
ohne alle Wäschestücke schnell zu entnehmen und auszubreiten, damit sie
schnell abkühlen können.
Gerät aufstellen

• Dieses Gerät ist schwer. Seien Sie vorsichtig beim Bewegen.

• Überprüfen Sie beim Auspacken, dass das Gerät nicht beschädigt ist. In Zwei­felsfällen benutzen Sie es nicht, sondern wenden Sie sich an den Kundendienst.

• Alle Transportsicherungen und Verpackungsmaterialien müssen entfernt werden.
Bei Missachtung dieser Anweisung können ernsthafte Schäden am Produkt und
in der Wohnung entstehen. Siehe der betreffende Abschnitt in der Gebrauchs­anweisung.

• Der letzte Teil eines Trockenprozesses findet ohne Hitze statt (Abkühlphase), um
sicherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht
beschädigt wird.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder
einer Fachkraft ausgeführt werden.

wichtige sicherheitshinweise electrolux 7

• Achten Sie beim Aufstellen des Gerätes darauf, dass es nicht auf dem Netzkabel
steht.

• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Schraub­füßen die Höhe so ein, dass ausreichende Luftzirkulation gewährleistet ist.

• Vergewissern Sie sich nach dem Aufstellen des Gerätes, dass es nicht auf dem
Netzkabel steht.

• Wird der Trockner auf einer Waschmaschine installiert, muss der Bausatz Wasch­Trocken-Säule (Zubehör) verwendet werden.

Gebrauch

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für andere
Zwecke benutzt werden.

• Trocknen Sie nur Textilien, die trocknergeeignet sind. Beachten Sie die
Pflegesymbole auf den Textiletiketten.

• Trocknen Sie keine ungewaschenen Wäschestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe entsprechenden Abschnitt in der Ge­brauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen in Kontakt gekommen sind, dürfen
nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten
verwendet wurden, müssen diese Flüssigkeiten entfernt werden, bevor das Klei­dungsstück in den Trockner gesteckt wird.

• Ziehen Sie niemals am Netzkabel, um den Stecker aus der Steckdose zu ziehen,
sondern immer am Stecker.

• Benutzen Sie den Wäschetrockner niemals, wenn das Stromkabel, die
Bedienblende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das
Geräteinnere frei liegt.

• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Anweisungen
des Herstellers benutzt werden.

Sicherheit von Kindern

• Das Gerät darf nicht von kleinen Kindern oder Behinderten ohne Aufsicht bedient
werden.

• Kinder sollten sorgsam beaufsichtigt werden, so dass sie nicht mit dem Gerät
spielen können.

• Verpackungen (z. B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen

- Erstickungsgefahr! Halten Sie solche Materialien von Kindern fern.

• Spülmittel außer Reichweite von Kindern aufbewahren.

8 electrolux wichtige sicherheitshinweise

• Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel klettern.

Gerätebeschreibung

gerätebeschreibung electrolux 9

2

5

6

8

11

1 Bedienblende
2 Schublade mit Kondensatbehälter
3 Feinfilter (Flusenfilter)
4 Grobsieb (Flusensieb)
5 Mikro-Feinfilter (Flusensieb)

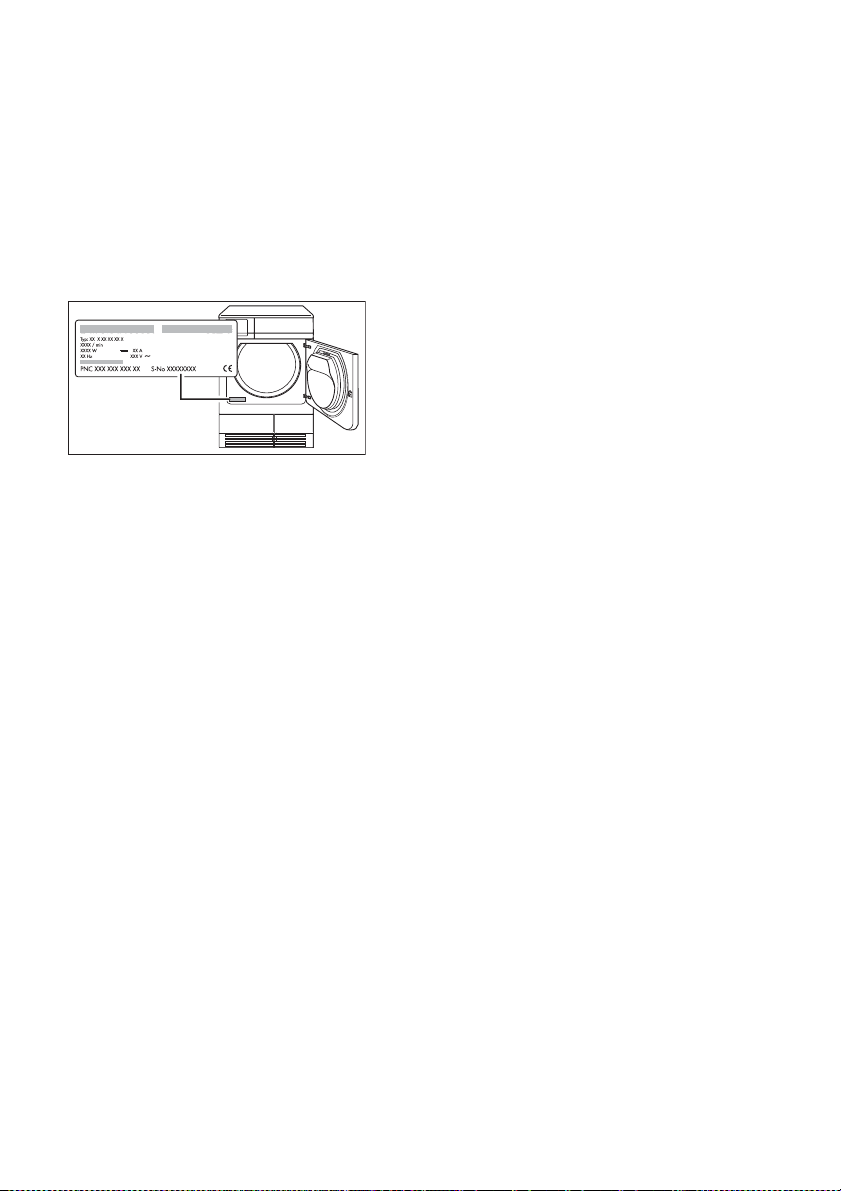

6 Typenschild

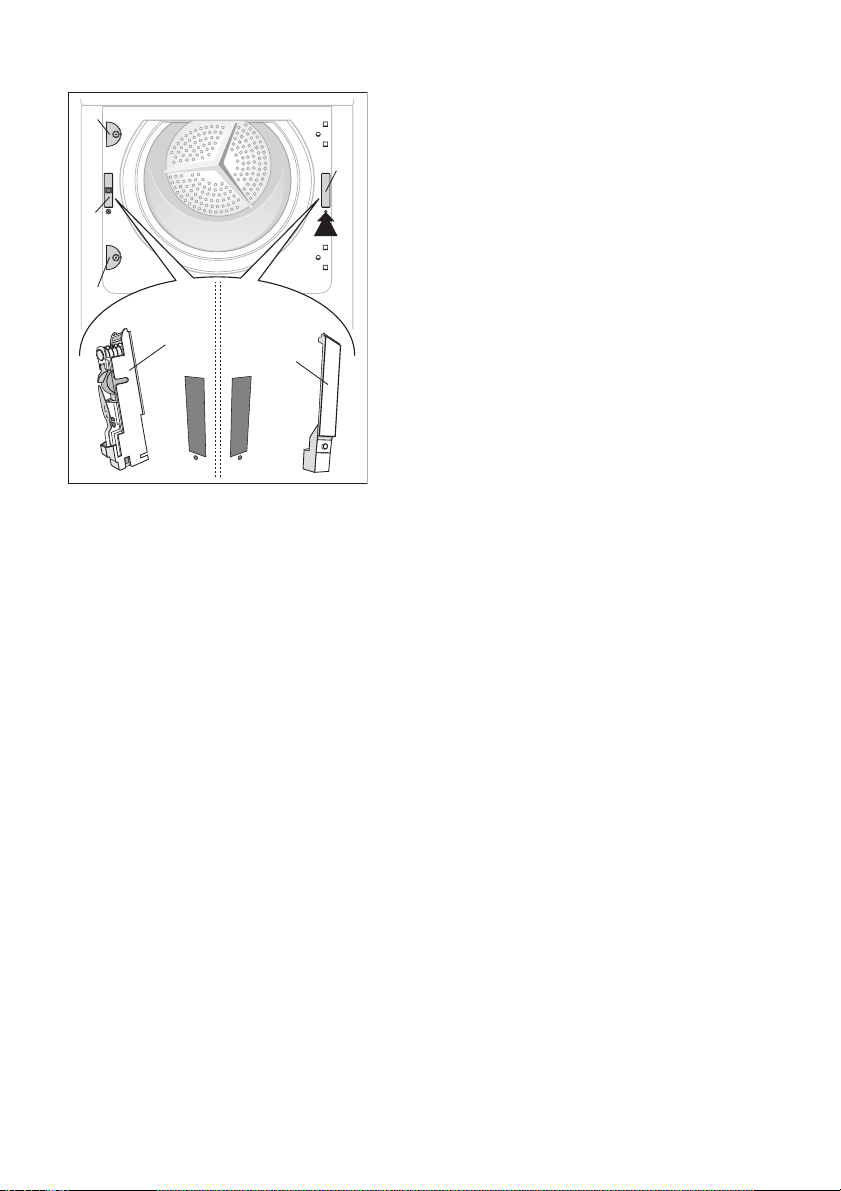

7 Einfülltür (Anschlag wechselbar)
8 Sockeltür vor Wärmetauscher

9 Taste zum Öffnen der Sockeltür
10 Luftschlitze
11 Schraubfüße (höhenverstellbar)

1

3

4

7

9

10

10 electrolux bedienblende

Bedienblende

1 2 3

1 Programmwähler und Schalter Aus
2 Funktionstasten
3 Taste Start/Pause
4 Anzeige
5 Funktions- und Warnleuchten

45

Vor der ersten Inbetriebnahme

Reinigen Sie die Trommel des Gerätes mit einem feuchten Tuch oder führen Sie ein
kurzes Trockenprogramm (30 MIN) mit feuchter Wäsche aus, um
fertigungsbedingte Rückstände aus der Trommel zu entfernen.

sortieren und vorbereiten der wäsche electrolux 11

Sortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:
– Baumwolle/Leinen für Programme in der Programmgruppe Baumwolle.
– Mischgewebe und Synthetics für Programme in der Programmgruppe

Mischgewebe.

• Sortieren nach Pflegekennzeichen. Die Pflegekennzeichen bedeuten:

Trocknen im Wä-

schetrockner
grundsätzlich

möglich

Geben Sie keine nasse Wäsche in das Gerät, die nicht laut Pflegekenn­zeichnung für die Trocknung in einem Trockner geeignet ist.
In diesem Gerät können alle nassen Wäschestücke getrocknet werden, die
für die Trocknung in einem Trockner gekennzeichnet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken.
Die Textilien könnten abfärben.

• Trocknen Sie Trikotwäsche und Wirkware nicht mit dem Programm Extratrocken .
Die Textilien können einlaufen!

• Trocken Sie keine Wollsachen in dem Gerät. Sie können verfilzen! Nachdem
Textilien aus Wolle an der Luft vorgetrocknet wurden, können Sie mit dem Pro­gramm Wollpflege getrocknet werden.

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißverschlüsse schließen, Kopfkissenbezüge
zuknöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).

• Teile aus doppelschichtigem Gewebe wenden (z. B. bei baumwollgefütterten
Anoraks die Baumwollschicht nach außen). Diese Gewebe trocknen dann besser.

Trocknen mit nor­maler Temperatur

Trocknen mit

niedriger Tempe-

ratur (drücken Sie

die Schon -

Taste!)

Trocknen im

Trockner nicht

zulässig

12 electrolux programmtabelle

Programmtabelle

Zu-

satz-

Funkti

onen

Anwendung/Eigenschaften

Programme

Extratro­cken

Starktro-

Baumwolle

cken

Schrank­trocken6kg

Bügel­trocken6kg

Extratro­cken

Mischgewebe

Schrank­trocken3kg

max. Füllmenge

6

kg

6

kg

3

kg

Schon

(Trockengewicht)

Knitterschutz Plus

• • •

• • •

• • •

• • •

• • •

• • •

Signal

Durchtrocknen von dicken oder mehrlagigen
Textilien wie z. B. Frotteehandtüchern, Bade­mänteln, Baumwolle.

Intensives Trocknen von dicken Textilien wie
z. B. Frotteehandtüchern, Handtüchern.

Durchtrocknen von dicken Textilien wie z. B.
Frotteehandtüchern, Handtüchern,
Baumwolle.

Für normale Koch-Buntwäsche aus
Baumwolle oder Leinen, z. B. Bett-, Tisch­wäsche.

Durchtrocknen von dicken oder mehrlagigen
Textilien wie z. B. Pullovern, Bett-, Tischwä­sche.

Für dünne Textilien, die nicht gebügelt wer­den, z. B. pflegeleichte Oberhemden, Tisch­wäsche, Babykleidung, Socken, Miederwa­ren.

Pflegekennzeichen

1)

1)

Zu-

satz-

Funkti

onen

programmtabelle electrolux 13

Anwendung/Eigenschaften

Programme

Bügel­trocken3kg

Zeit

30 Min

Auffri­schen

Bettwä­sche

Jeans

Sonderprogramme

Sport

max. Füllmenge

1

kg

1

kg

3

kg

6

kg

2

kg

Schon

(Trockengewicht)

Knitterschutz Plus

• • •

• • •

• • •

• • •

• • •

• •

A

Signal

Für dünne Textilien, die noch gebügelt wer­den müssen, z. B. Strickwaren, Hemden.

Zum Trocknen von einzelnen Wäschestü­cken oder kleinen Wäschemengen mit einem
Gewicht von weniger als 1 kg.

Spezialprogramm zum Auffrischen oder
schonenden Reinigen von Textilien mit han­delsüblichen Trockenreinigungsmitteln.

Bettwäsche (Einzel-/Doppelbettlaken, Kopf­kissen-, Bettbezüge, Tagesdecken).

Für Freizeitkleidung wie Jeans, Sweatshirts
usw. mit unterschiedlicher Materialstärke (z.
B. am Kragen, an den Manschetten und Näh­ten).

Für dünne bügelfreie Sportkleidung aus Po­lyester.

Pflegekennzeichen

1)

14 electrolux programmtabelle

Zu-

satz-

Funkti

onen

Anwendung/Eigenschaften

Programme

max. Füllmenge

(Trockengewicht)

Schon

Signal

Knitterschutz Plus

Sonderprogramm mit Knitterschutz für
pflegeleichte Textilien wie Hemden und Blu­sen; für minimalen Bügelaufwand. Das Er­gebnis hängt von der Art und der Qualität der
Textilien ab. Legen Sie die Textilien sofort
nach dem Schleudern in den Trockner; ent­nehmen Sie die Textilien nach dem Trocknen
sofort aus dem Trockner und hängen Sie sie

Leicht­bügeln
Plus

1

kg

(od

er 5

He
md
en)

A • •

auf Kleiderbügel.
Sonderprogramm für die Kurzbehandlung

von Wollwaren mit warmer Luft im Anschluss
an die Trocknung an der Luft oder nach lan-

Wollpflege1

kg

• - •

gem Tragen oder Aufbewahren. Die Wollfa­sern richten sich wieder auf und die Wolle
wird weich und anschmiegsam. Empfehlun-
gen: Nehmen Sie die Textilien sofort nach
dem Trocknen aus dem Gerät.

1) Schon wählen

A - Auto - Die Funktion wird automatisch gewählt.

Pflegekennzeichen

täglicher gebrauch electrolux 15

Täglicher Gebrauch

Einschalten des Gerätes

Drehen Sie den Programmwähler auf ein beliebiges Programm. Die Maschine ist
jetzt eingeschaltet.

Tür öffnen/Wäsche einfüllen

1.

Öffnen Sie die Einfülltür:
Drücken Sie kräftig gegen die Einfülltür (Druckpunkt).

2. Legen Sie die Wäsche locker in die Trommel.

Achten Sie darauf, dass die Wäsche nicht zwischen Tür und Gummidich­tung eingeklemmt wird.

3. Einfülltür fest zudrücken. Das Schloss muss hörbar einrasten.

Programm wählen

16 electrolux täglicher gebrauch

Wählen Sie mit dem Programmwähler das gewünschte Programm. Die zu
erwartende Zeit für das Programmende wird auf dem LCD-Display im Format h:mm
(Stunden:Minuten) eingeblendet.
Während des Programmablaufs verringert sich die Restzeit in Schritten von einer
Minute; unter 1 Stunde wird die vorangestellte Null nicht angezeigt (Beispiel: "59",
"5", "0").

Funktion Schon

Für besonders sanftes Trocknen empfindlicher Gewebe mit dem Pflegekennzei­chen
Programm wird mit verminderter Heizleistung ausgeführt.
Die Schon-Funktion ist nur für Füllmengen bis zu 3 kg geeignet.

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

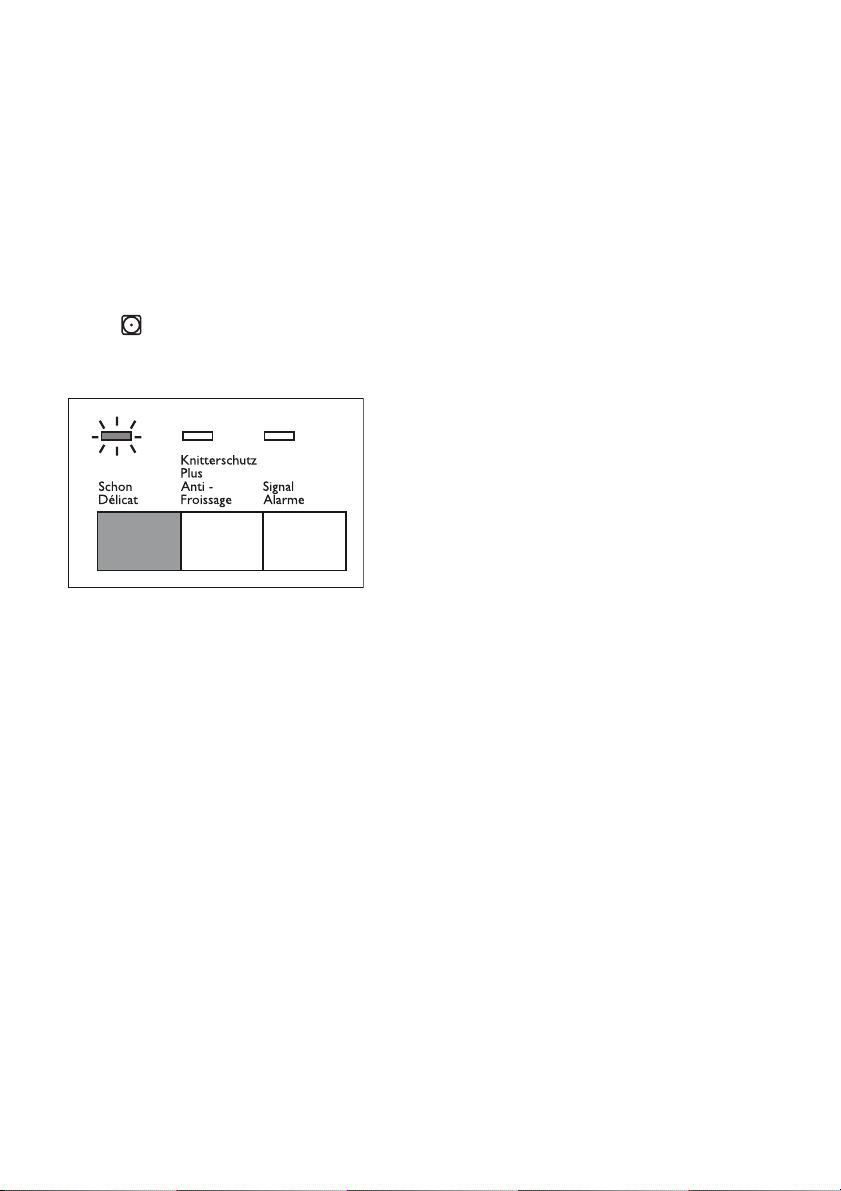

2. Drücken Sie die Taste Schon; die LED über der Taste leuchtet.
Um die Funktion zu deaktivieren, drücken Sie die Taste Schon erneut. Die LED
erlischt.

und für temperaturempfindliche Textilien (z. B. Acryl, Viskose). Das

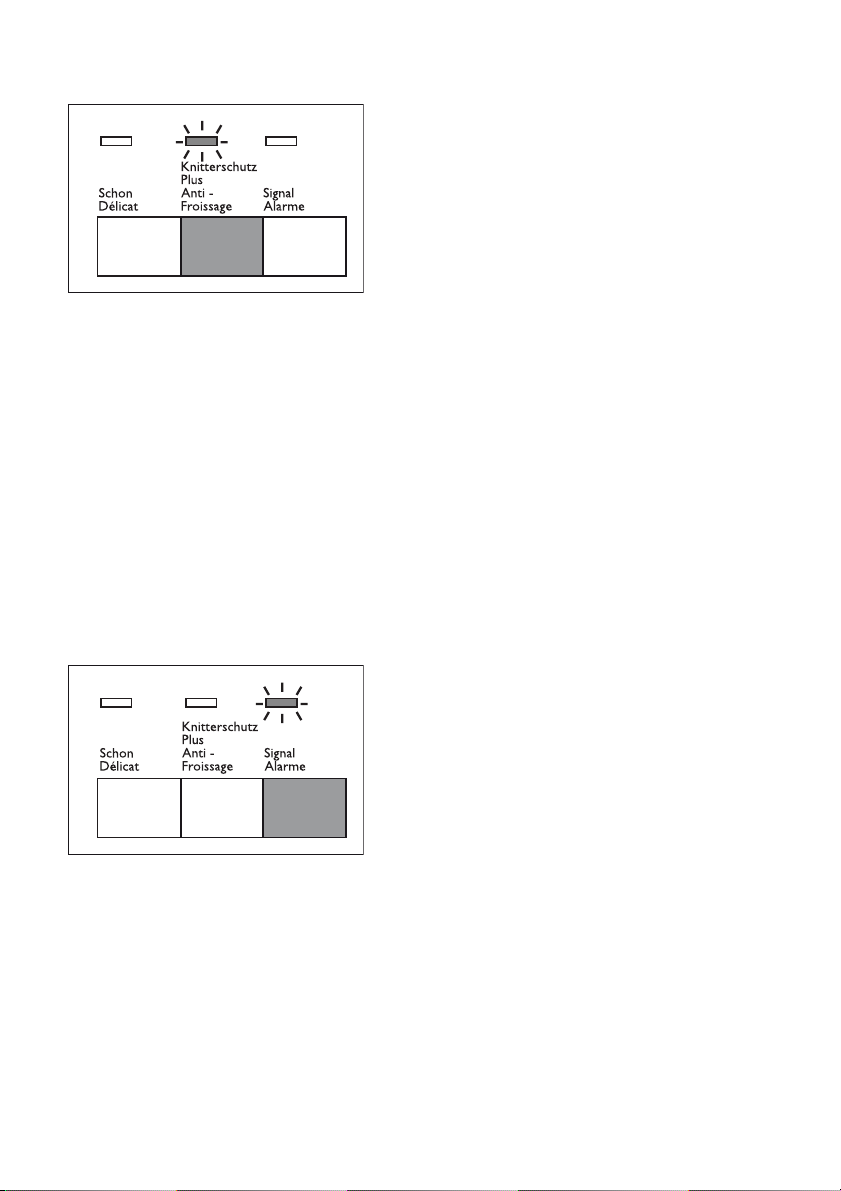

Funktion Knitterschutz Plus

Die Knitterschutzphase (30 min.) am Ende des Trockenvorgangs wird um weitere
60 Minuten verlängert. Die Trommel dreht sich in dieser Phase in kurzen Abständen.
Die Wäsche bleibt dadurch locker und knitterfrei. Diese Phase dauert insgesamt 90
Minuten. Die Wäsche kann während des Knitterschutzprogramms jederzeit ent­nommen werden.

täglicher gebrauch electrolux 17

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste Knitterschutz Plus ; die LED über der Taste leuchtet.
Um die Funktion zu deaktivieren, drücken Sie die Taste Knitterschutz Plus erneut.
Die LED erlischt.

Funktion Signal

Das Gerät wird mit deaktivierter Signal - Funktion geliefert.
In folgenden Fällen ertönt ein akustisches Signal:

– Programmende
– Knitterschutzphase oder bei Phasenbeginn/-ende
– Programmabbruch durch eine Warnmeldung
–Alarm

So aktivieren Sie diese Funktion:

1. Wählen Sie das gewünschte Trockenprogramm.

2. Drücken Sie die Taste Signal; die LED über der Taste leuchtet.
Um die Funktion zu deaktivieren, drücken Sie die Taste Signal erneut. Die LED er­lischt.

18 electrolux täglicher gebrauch

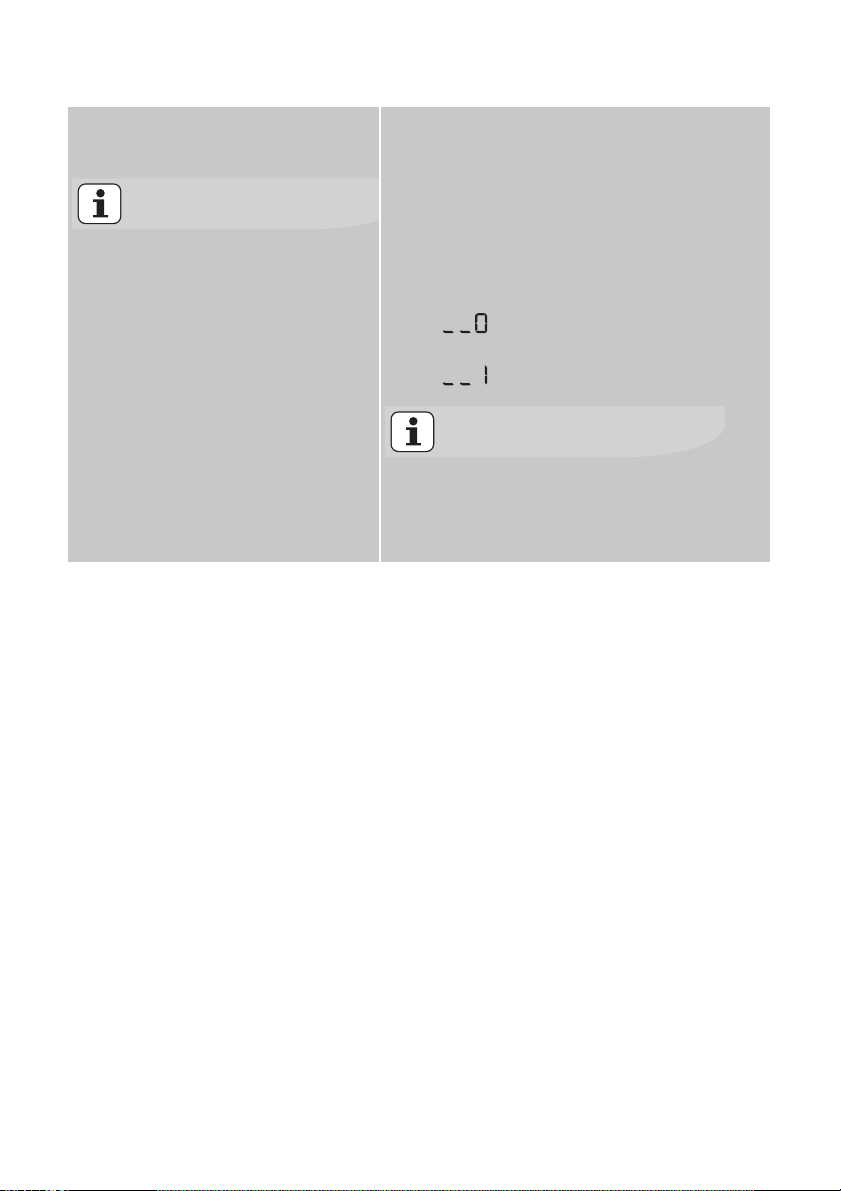

Funktion Kindersicherung

Die Kindersicherung soll ein zufälliges Starten, Verändern oder Löschen eines Pro­gramms durch Kleinkinder verhindern. Die Kindersicherung sperrt alle Tasten und
den Programmwähler. Drücken Sie gleichzeitig für 5 Sekunden die Tasten Knitter­schutz Plus und Signal , um die Kindersicherung ein- oder auszuschalten.

– Vor dem Programmstart: Das Gerät kann nicht in Betrieb genommen

werden

– Nach dem Programmstart: Das laufende Programm kann nicht geändert

werden

Das Symbol
cherung aktiv ist.
Die Kindersicherung wird nach Programmende nicht automatisch aufgehoben.
Wenn Sie ein neues Programm starten möchten, müssen Sie zuvor die Kindersi­cherung deaktivieren.

wird auf dem Display angezeigt und gibt an, dass die Kindersi-

Starten des Programms

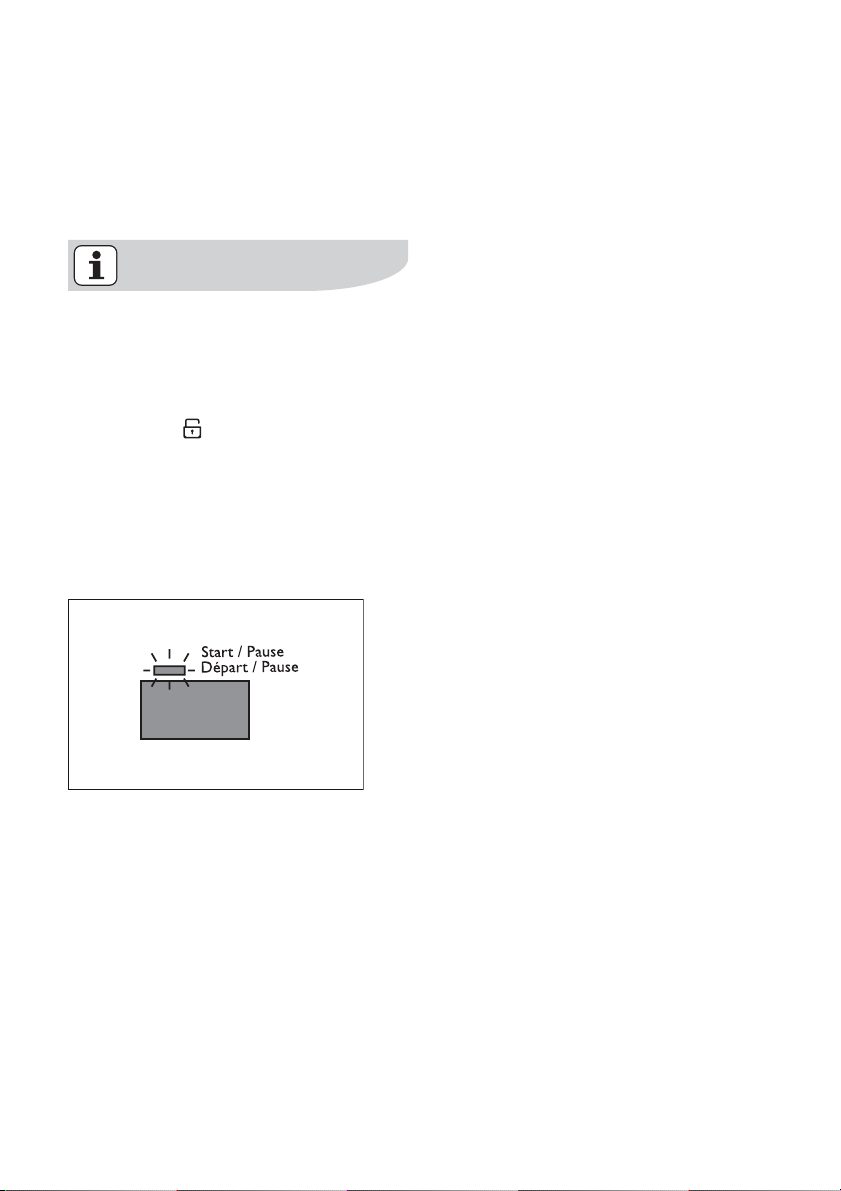

Drücken Sie die Taste Start/Pause. Die LED über der Taste blinkt nicht mehr, son­dern leuchtet jetzt dauerhaft. Das Programm läuft an. Auf dem Display wird die
verbleibende Programmlaufzeit angezeigt.

Ändern eines Programms

Um ein irrtümlich gewähltes Programm nach dem Start zu ändern, drehen Sie zuerst
den Programmwähler auf Aus und dann auf ein neues Programm.

täglicher gebrauch electrolux 19

Nach dem Programmstart kann ein Programm nicht mehr direkt geändert
werden. Wenn Sie trotzdem den Programmwähler während des Geräte­betriebs auf ein anderes Programm drehen, beginnen die
Programmablaufanzeige und die Wartungsanzeigen zu blinken. Wird (mit
Ausnahme der Taste Signal) eine Option angewählt, erscheint die Meldung
Err auf dem Multidisplay. Das Trockenprogramm ist davon jedoch nicht
betroffen (Wäscheschutz).

Wäsche nachlegen oder vor Programmende entnehmen

1. Einfülltür öffnen.

Wäsche und Trommel können heiß sein. Verbrennungsgefahr!

2. Wäsche nachlegen oder herausnehmen.

3. Einfülltür fest zudrücken. Das Schloss muss hörbar einrasten.

4. Drücken Sie die Taste Start/Pause, um das Trockenprogramm fortzusetzen.

Programmende / Entnehmen der Wäsche

Nach dem Ende des Trockenprogramms wird auf dem Display eine blinkende "0"
eingeblendet. Wurde die Taste Signal gedrückt, ertönt für ca. eine Minute ein akus­tisches Signal.

Dem Trockenvorgang folgt automatisch ein 30 Minuten dauerndes Knitter­schutzprogramm. Die Trommel dreht sich in dieser Phase in kurzen Ab­ständen. Die Wäsche bleibt dadurch locker und knitterfrei. Die Wäsche
kann während des Knitterschutzprogramms jederzeit entnommen werden.
(Die Wäsche sollte spätestens nach dem Ende des Knitterschutzpro­gramms entnommen werden, um Knitterbildung zu vermeiden.) Wenn die
Funktion Knitterschutz Plus gewählt wurde, wird die Knitterschutzphase
um 60 Minuten verlängert.

1. Öffnen Sie die Tür.

20 electrolux täglicher gebrauch

2. Entfernen Sie die Flusen vom Mikrofeinfilter, bevor Sie die Wäsche entnehmen.
Am besten machen Sie das mit angefeuchteter Hand. (Siehe Kapitel "Reinigung
und Pflege".)

3. Entnehmen Sie die Wäsche.

4. Drehen Sie den Programmwähler auf Aus.

Nach jedem Trockenprogramm:

- Den Mikrofeinfilter und den Feinfilter reinigen

- Den Kondensatbehälter entleeren
(Siehe Kapitel "Reinigung und Pflege".)

5. Die Tür schließen.

reinigung und pflege electrolux 21

Reinigung und Pflege

Reinigung der Flusenfilter

Die Filter sammeln die Flusen, die sich beim Trocknen absetzen. Um einen
einwandfreien Betrieb des Trockners zu gewährleisten, müssen die Flusenfilter
(Microfeinfilter und Feinsieb) nach jedem Trockengang gereinigt werden.
Die Warnleuchte Sieb erinnert Sie daran.

Benutzen Sie den Trockner nie ohne oder mit beschädigtem oder verstopf­tem Flusenfilter.

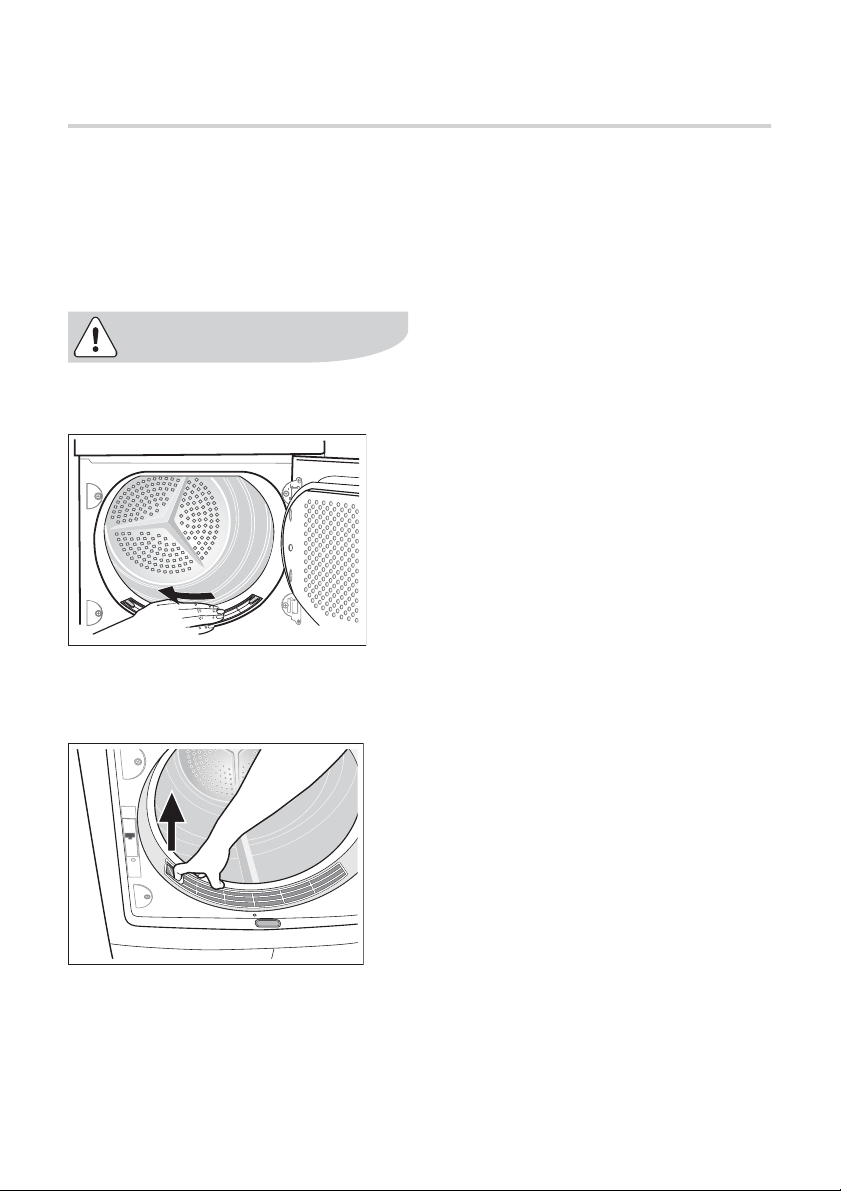

1.

Öffnen Sie die Einfülltür.

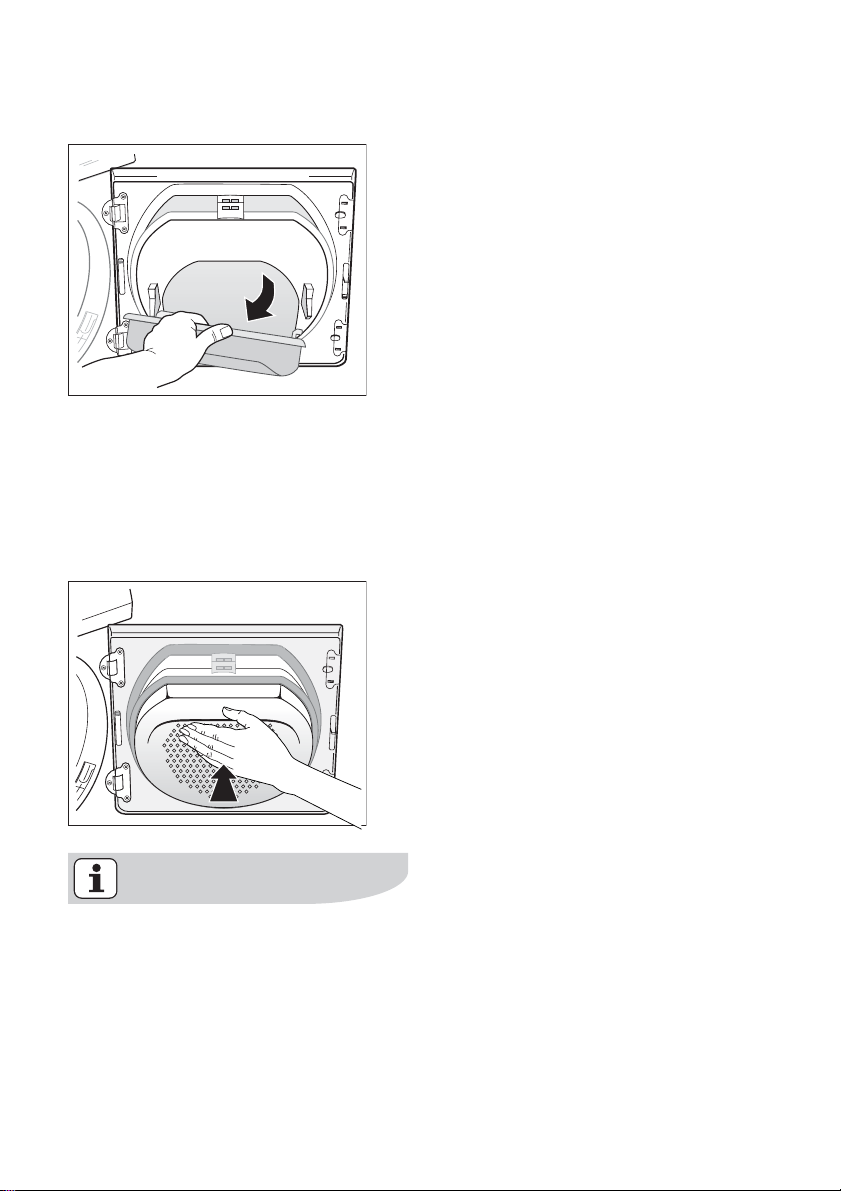

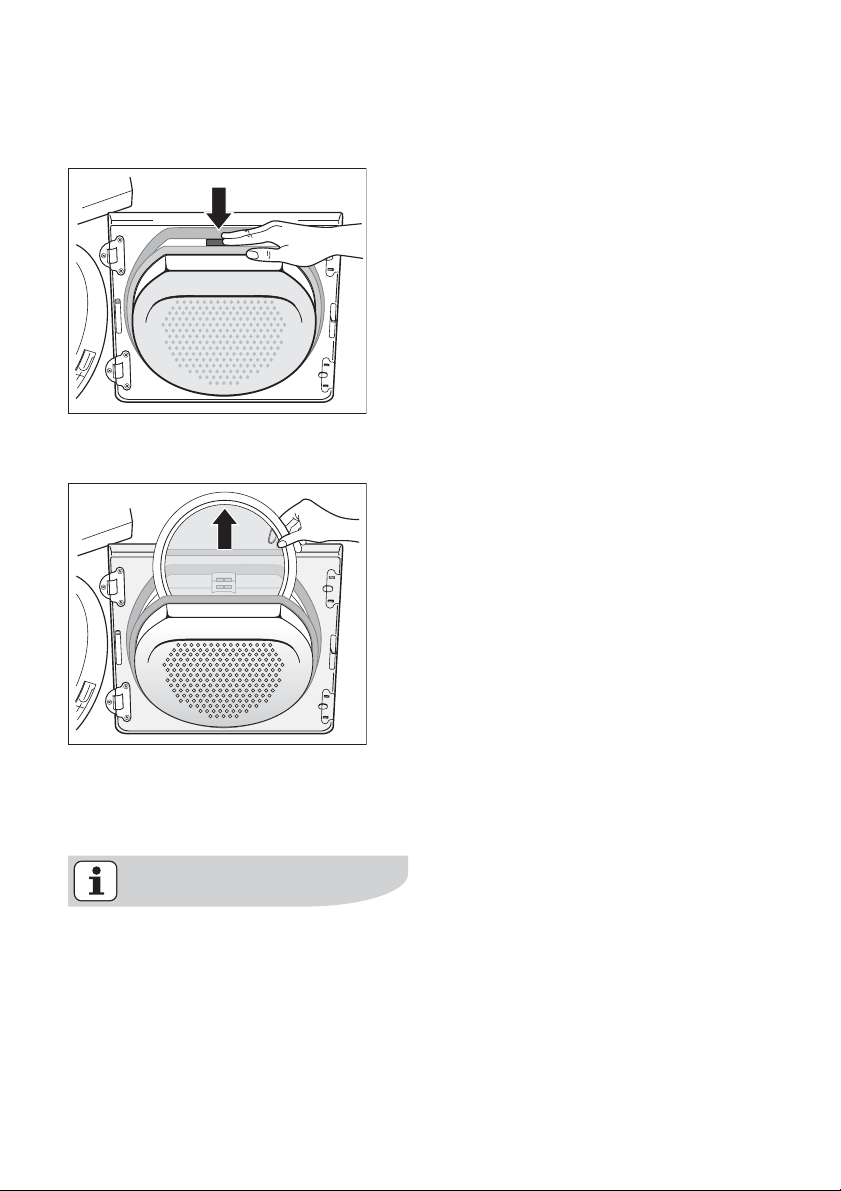

2. Den Microfeinfilter, der im unteren Bereich der Einfüllöffnung eingelassen ist, mit

angefeuchteter Hand reinigen.

3.

Nach einer gewissen Zeit bildet sich ein weißlicher Belag auf den Filtern, der
durch Waschmittelrückstände in der Wäsche verursacht wird. Reinigen Sie in
diesem Fall die Filter mit warmem Wasser und einer Bürste. Nehmen Sie den

22 electrolux reinigung und pflege

Filter in der Einfülltür nach oben heraus. Der Filter kann mit nach links oder
rechts gerichteter Grifföffnung eingebaut werden.
Vergessen Sie nicht, den Filter nach dem Reinigen wieder einzusetzen.

4.

Drücken Sie den Entriegelungsknopf auf dem Grobsieb nach unten.
Das Grobsieb springt auf.

5.

Ziehen Sie den Feinfilter heraus.

6. Entfernen Sie die Wäscheflusen von dem Feinfilter. Am besten machen Sie das

mit angefeuchteter Hand.

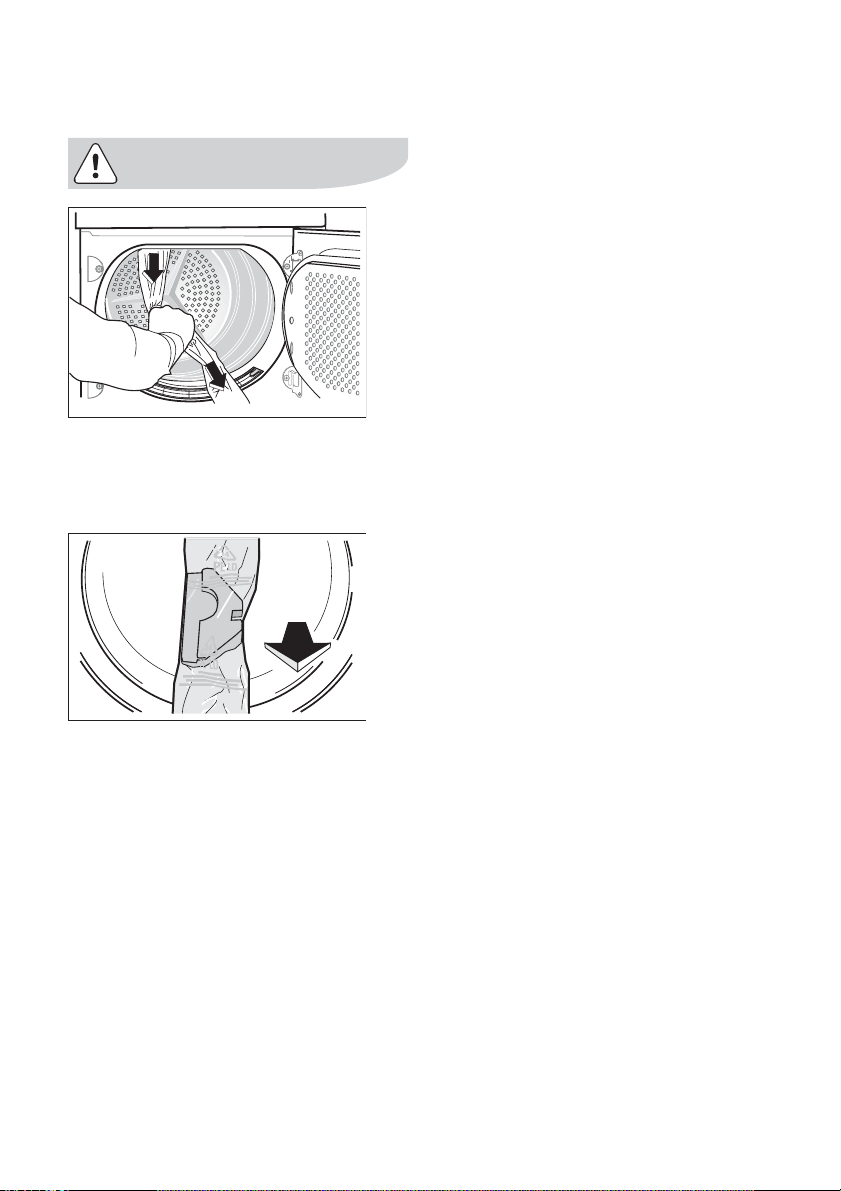

Reinigen Sie den gesamten Filterbereich

Der Filterbereich braucht nicht nach jedem Trockenprogramm gereinigt zu wer­den, muss jedoch regelmäßig kontrolliert und bei Bedarf von Flusen gesäubert
werden.

reinigung und pflege electrolux 23

7. Dazu das Grobsieb oben anfassen und nach vorne ziehen, bis es sich Aus den

beiden Halterungen löst.

8.

Entfernen Sie die Flusen von dem gesamten Filterbereich. Benutzen Sie dazu
am besten einen Staubsauger.

9. Drücken Sie die beiden Zapfen des Grobsiebes in die Halterungen an der Ein-

fülltür, bis sie einrasten.

10. Setzen Sie den Feinfilter wieder ein.

11. Drücken Sie gegen das Grobsieb, bis es in der Verriegelung einrastet.

Ohne Feinfilter rastet das Grobsieb nicht vollständig ein und die Einfülltür
kann nicht geschlossen werden.

Reinigen der Türdichtung

Wischen Sie die Türdichtung mit einem feuchten Tuch sofort nach dem Ende des
Trockenprogramms ab.

24 electrolux reinigung und pflege

Entleeren des Kondensatbehälters

Den Kondensatbehälter nach jedem Trockengang entleeren.
Wenn der Kondensatbehälter voll ist, wird ein laufendes Programm automatisch
abgebrochen und die Warnleuchte Behälter leuchtet. Um das Programm fortzu­setzen, muss zuerst der Behälter geleert werden.

Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von
Lebensmitteln geeignet.

1.

2

1

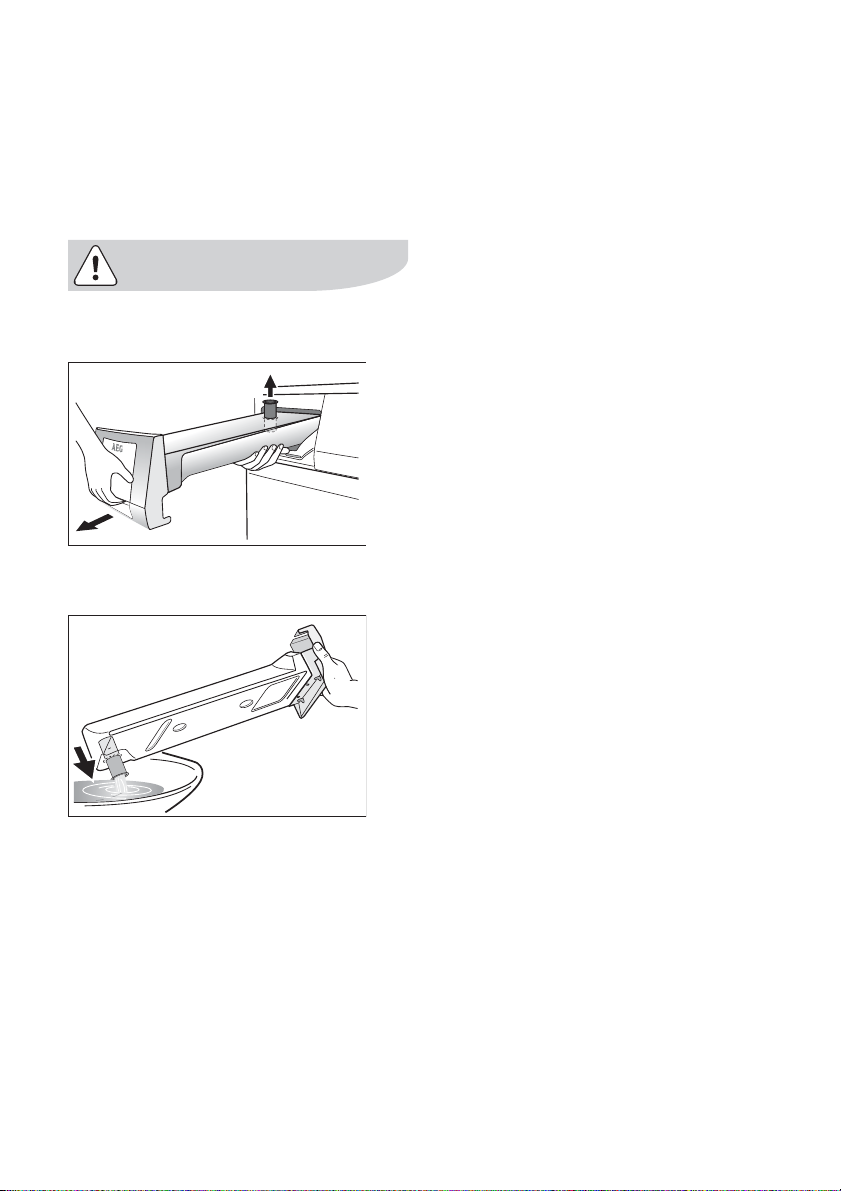

Nehmen Sie die Schublade mit dem Kondensatbehälter ganz 1 heraus und zie­hen Sie den Auslaufstutzen des Behälters bis zum Anschlag nach oben 2.

2.

Gießen Sie das Wasser in eine Wanne oder einen Behälter.

3. Schieben Sie den Auslaufstutzen nach unten und setzen Sie den Behälter wieder
ein.
Falls das Programm wegen des vollen Behälters abgebrochen worden ist: Drü­cken Sie die Taste Start/Pause , um das Trockenprogramm fortzusetzen.

reinigung und pflege electrolux 25

Der Kondensatbehälter hat ein Fassungsvermögen von ca. 3,6 Litern. Das
reicht für ca. 6 kg Wäsche aus, die zuvor mit 1000 U/min geschleudert wor­den ist.

Das Kondensat kann als destilliertes Wasser z. B. zum Dampfbügeln ver­wendet werden. Filtern Sie jedoch zuvor das Kondensat (z. B. mit einem
Kaffeefilter), um eventuelle Rückstände oder Flusen zurückzuhalten.

Den Wärmetauscher reinigen

Wenn die Warnleuchte Wärmetauscher leuchtet, muss der Wärmetauscher gerei­nigt werden.

Der Betrieb mit verstopftem Wärmetauscher kann den Trockner beschä­digen. Dadurch erhöht sich auch der Energieverbrauch.

1. Öffnen Sie die Tür.

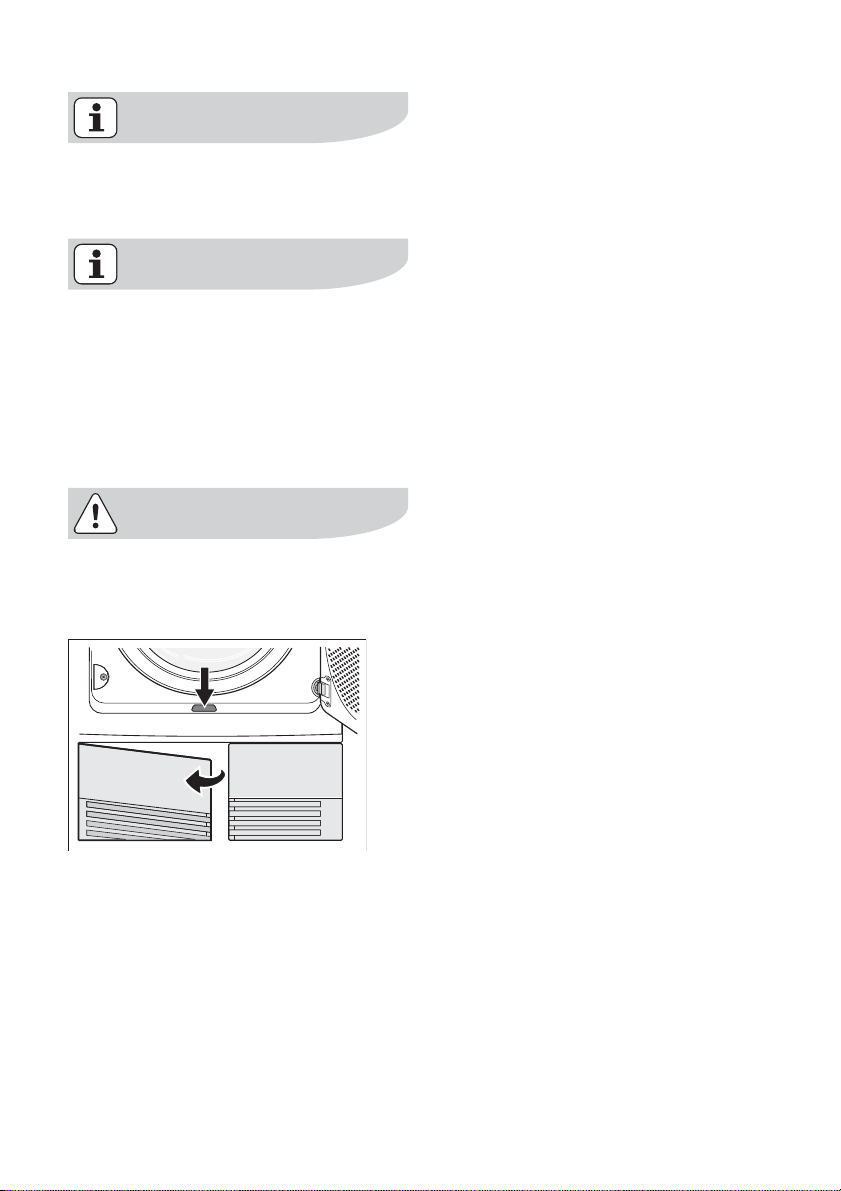

2.

Öffnen Sie die Sockeltür. Drücken Sie dazu den Entriegelungsknopf am unteren
Rand der Einfüllöffnung und öffnen Sie die Sockeltür nach links.

3. Entfernen Sie Flusen von der Innenseite der Tür und aus dem Wärmetauscher­vorraum. Wischen Sie die Türdichtung mit einem feuchten Tuch ab.

26 electrolux reinigung und pflege

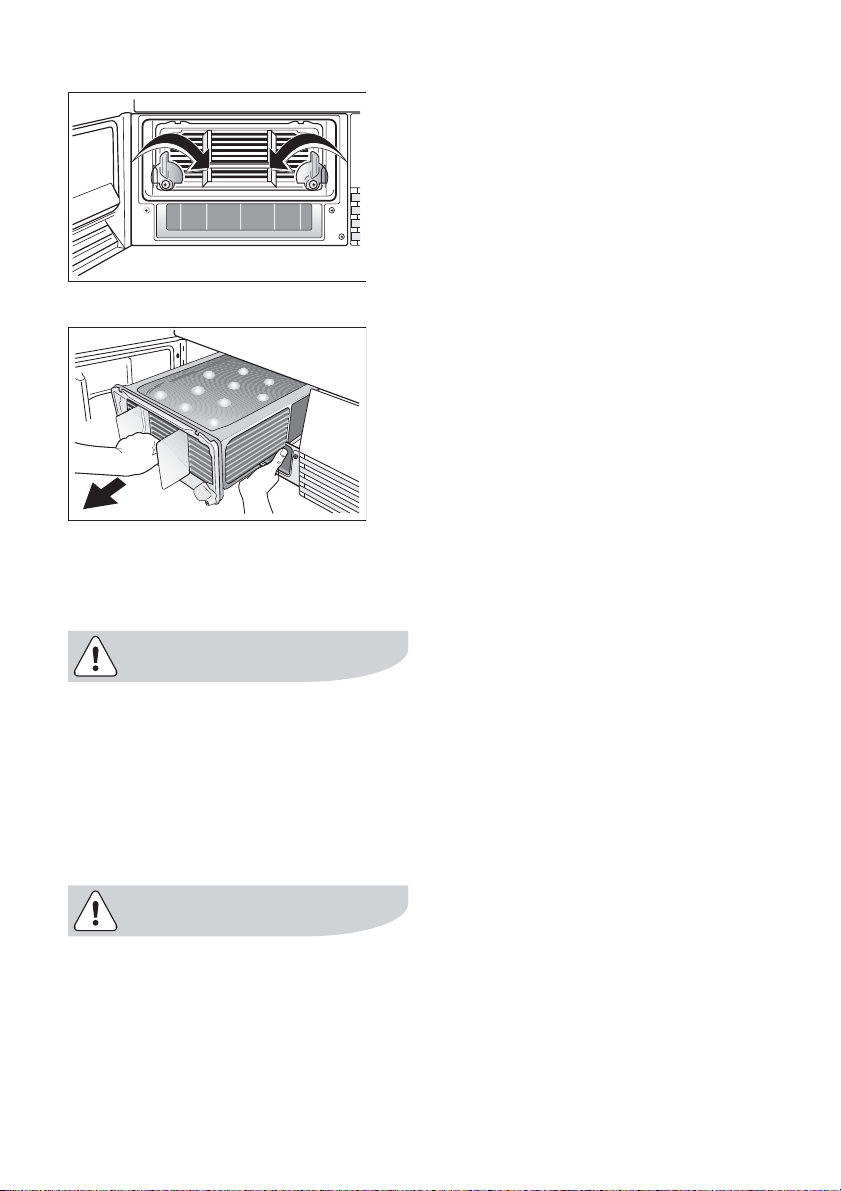

4.

Drehen Sie beide Sicherungsscheiben nach innen.

5.

Ziehen Sie den Wärmetauscher am Griff aus dem Sockel und halten Sie ihn
möglichst waagrecht, um zu verhindern, dass Restwasser ausläuft.

6. Zum Leeren des Wärmetauschers halten Sie ihn senkrecht über ein Spülbecken.

Verwenden Sie für die Reinigung keine scharfen Gegenstände. Der Wär­metauscher könnte undicht werden.

7. Den Wärmetauscher reinigen.
Hierfür verwenden Sie am besten eine Bürste oder eine Handbrause.

8. Setzen Sie den Wärmetauscher wieder ein und befestigen Sie ihn (drehen Sie
beide Sicherungsscheiben nach außen, bis sie einrasten).

9. Schließen Sie die Sockeltür.

Benutzen Sie den Trockner nie ohne Wärmetauscher.

reinigung und pflege electrolux 27

Reinigen der Trommel

Benutzen Sie keine Scheuermittel oder Metallschwämmchen zum Reinigen
der Trommel.

Kalk im Wasser und Rückstände von Waschmitteln bilden einen kaum
sichtbaren Belag auf der Innenseite der Trommel. Der Trockengrad der
Wäsche kann daher beim Trocknen nicht mehr zuverlässig festgestellt
werden. Die Wäsche ist beim Entnehmen aus dem Trockner feuchter als
erwartet.
Wischen Sie mit einem üblichen Haushaltsreinigungsmittel (z. B. Reiniger
auf Essigbasis) die Innenseite der Trommel und die Trommelrippen ab.

Reinigen der Bedienblende und des Gerätegehäuses

Verwenden Sie zum Reinigen des Gehäuses keine Möbelreiniger oder
andere aggressive Reinigungsmittel.
Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse
ab.

28 electrolux was tun, wenn ...

Was tun, wenn ...

Kleine Störungen selbst beheben

Wenn während des Betriebs der Fehlercode E... (mit einer Zahl oder einem Buch­staben) auf dem LCD-Display erscheint: Schalten Sie das Gerät aus und wieder ein.
Setzen Sie das Programm zurück. Drücken Sie die Taste Start / Pause. Benach­richtigen Sie Ihren lokalen Kundendienst unter Angabe des Fehlercodes, wenn die
Störung fortbesteht.

Störung Mögliche Ursache Abhilfe

Netzstecker in die
Steckdose stecken. Die Si­cherung der
Hausinstallation kontrollie­ren.

Drücken Sie die Taste Start /
Pause erneut.

Bei der nächsten Trocknung
ein anderes Programm wäh­len (siehe Abschnitt
"Programmtabelle").

Den Wärmetauscher reini­gen.

Die empfohlenen Füllmen­gen beachten.

Lüftungsschlitze am Geräte­boden freilegen.

Innenfläche der Trommel
und Trommelrippen reini­gen.

Der Trockner läuft
nicht.

Nicht
zufriedenstellende
Trockenergebnisse.

Netzstecker nicht einge­steckt oder Sicherung
durchgebrannt.

Einfülltür geöffnet. Die Tür schließen.
Haben Sie die Taste Start /

Pause gedrückt?

Wahl eines falschen Pro­gramms.

Flusenfilter verstopft. Flusensieb reinigen.
Flusenfilter verstopft. Flusenfilter reinigen.
Wärmetauscher durch Flu-

sen verstopft.

Überladen der Trommel.

Lüftungsschlitze am Geräte­boden bedeckt.

Rückstände auf der Innen­fläche der Trommel oder
den Trommelrippen.

was tun, wenn ... electrolux 29

Einfülltür schließt
nicht.

Nach Drücken einer
Taste erscheint die
Meldung Err auf
dem LCD-Display.

Die angezeigte
Programmdauer än­dert sich unregelmä­ßig oder für lange
Zeit überhaupt nicht.

Programm inaktiv,
die Warnleuchte für
leeren Wassertank
leuchtet.

Der Trockenzyklus
hält kurz nach dem
Programmstart an.

Trockenzyklus dau­ert ungewöhnlich
lange. Hinweis: Nach
ca. 5 Stunden wird
der Trockengang au­tomatisch abgebro­chen (siehe "Ende
des Trockenpro­gramms").

Der Leitwert der Wasserver­sorgung vor Ort weicht von
der Standardeinstellung des
Gerätes ab.

Feinfilter nicht richtig positio­niert und/oder Filtersieb
nicht eingerastet.

Trocknen gesperrt. Nach
dem Programmstart kann
die Option nicht mehr ange­wählt werden.

Die Programmdauer wird
automatisch je nach
Wäschemenge und Feucht­egrad neu berechnet.

KondensatBehälter voll.

Zu wenig Wäsche eingelegt
oder Wäsche für das
gewählte Programm zu tro­cken.

Flusensieb verschmutzt. Flusensieb reinigen.
Flusenfilter verstopft. Flusenfilter reinigen.
Trommel überladen. Füllmenge reduzieren.

Wäsche unzureichend ge­schleudert.

Zu hohe Raumtemperatur.
Vorübergehende Kompres­sorabschaltung zur Vermei­dung von Überlastungen.

Standardeinstellung für den
Trockengrad neu program­mieren (siehe Abschnitt
"Trockenprogramme").

Feinfilter und/oder Filtersieb
korrekt installieren.

Den Programmwähler auf
Aus drehen. Das Programm
neu wählen.

Das ist ein automatischer
Vorgang und kein Geräte­fehler.

KondensatBehälter leeren,
dann das Programm mit der
Taste Start / Pause starten.

Ein Zeitprogramm oder eine
höhere Trocknungsstufe
wählen (z.B. Starktrocken
statt Schranktrocken).

Die Wäsche muss vor dem
Trommeltrocknen sorgfältig
geschleudert werden.

Das erfolgt automatisch und
ist keine Gerätestörung.
Falls möglich die Raumtem­peratur senken.

30 electrolux programmiermöglichkeiten

Programmiermöglichkeiten

Einstellung Implementierung

Signal dauerhaft deaktiviert

1. Drehen Sie den Programmwähler auf ein
beliebiges Programm.

2. Drücken Sie die Tasten Schon und Knit­terschutz Plus gleichzeitig und halten Sie
sie ca. 5 Sekunden lang gedrückt. Mög­liche Ergebnisse:

– die LED über der Taste Signal leuchtet

- die Funktion Signal ist dauerhaft ak­tiviert.

– die LED erlischt - die Funktion Signal

ist dauerhaft deaktiviert.

3. Das Signal ist nun standardmäßig deak­tiviert. Mit der Taste Signal können Sie
das Signal aktivieren oder deaktivieren.
Das Gerät speichert die Einstellung je­doch nicht.

programmiermöglichkeiten electrolux 31

Wasserhärte

Wasser enthält unterschiedli­che Mengen an Kalkstein und
Mineralsalzen, die sich je nach
geographischem Standort än­dern und somit die Neueinstel­lung der Leitwerte erfordern.
Beträchtliche Abweichungen
der Leitfähigkeit des Wassers
von den werkseitig voreinge­stellten Werten kann die
Restfeuchte der Wäsche nach
der Trocknung leicht beeinflus­sen. Sie können die Empfind­lichkeit des Feuchtigkeitssen­sors entsprechend den Leit­werten wie folgt einstellen.

1. Drehen Sie den Programmwähler auf ein
beliebiges Programm.

2. Drücken Sie die Tasten Schon und Signal

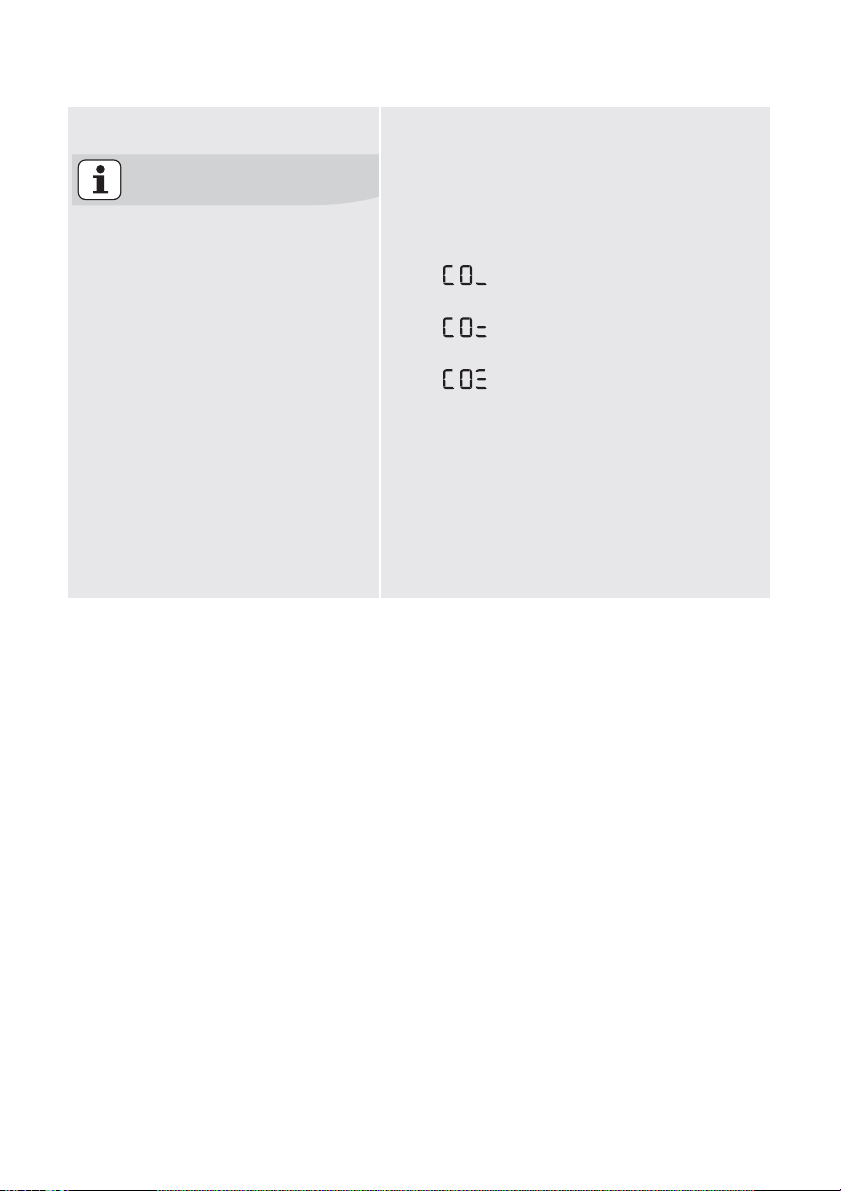

gleichzeitig und halten Sie sie ca. 5 Se­kunden lang gedrückt. Die aktuelle Ein­stellung wird auf dem Display angezeigt:

–

geringe Leitfähigkeit <300

micro S/cm

–

mittlere Leitfähigkeit 300 - 600

micro S/cm

–

hohe Leitfähigkeit >600 micro

S/cm

3. Drücken Sie die Taste Start/Pause so oft,
bis die gewünschte Einstellung angezeigt
wird.

4. Zum Speichern der Einstellung drücken
Sie gleichzeitig die Tasten Schon und
Signal oder drehen Sie den Programm­wähler auf die Position Aus .

32 electrolux programmiermöglichkeiten

Behälter Leeren - Warnung
dauerhaft abschalten

Bei einer externen Ableitung für
das Kondenswasser.

1. Drehen Sie den Programmwähler auf ein
beliebiges Programm.

2. Drücken Sie die Tasten Knitterschutz
Plus und Start/Pause gleichzeitig und
halten Sie sie ca. 5 Sekunden lang ge­drückt.
Die aktuelle Einstellung wird auf dem Dis­play angezeigt:

–

- Warnleuchte ist dauerhaft ab-

geschaltet

–

- Warnleuchte ist aktiviert

Die Warnleuchte ist standardmäßig ak­tiviert und leuchtet am Ende jedes Tro­ckengangs oder während des Trocken­gangs bei vollem Kondensatbehälter.

technische daten electrolux 33

Technische Daten

Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EEC vom 19.02.1973 Niederspannungsrichtlinie
– 89/336/EEC vom 03.05.1989 EMV-Richtlinie und Änderungsverordnung

92/31/EEC

– 93/68/EEC vom 22.07.1993 Richtlinie zur CE-Kennzeichnung

Höhe x Breite x Tiefe 85 x 60 x 58 cm
Tiefe bei geöffneter Tür 109 cm
Höhenverstellbarkeit 1,5 cm
Leergewicht ca. 40 kg

1)

Füllmenge (je nach Programm)
Energieverbrauch gemäß IEC

61121 s. e. (6 kg Baumwolle, vor­geschleudert mit 1000 U/min., Pro­gramm Baumwolle Schranktro­cken )

Einsatzbereich Haushalt
Zulässige Umgebungstemperatur + 5°C bis + 35°C

1) In einigen Ländern können die Angaben der Füllmenge aufgrund unterschiedlicher Messmethoden
abweichen.

max. 6 kg

3,8 kWh

34 electrolux verbrauchswerte

Verbrauchswerte

Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie können bei
Betrieb im Haushalt abweichen.

Programm Füllmenge in kg

Baumwolle Schranktrocken
Baumwolle Bügeltrocken

1)

1)

Mischgewebe Schranktrocken

1) vorgeschleudert mit 1000 U/min

2) vorgeschleudert mit 1200 U/min

6 3.8
6 3.0

2)

3 1.36

Energieverbrauch

in kWh

Hinweise für Prüfinstitute

Von den Prüfinstituten zu prüfende Parameter:

• Energieverbrauch (Korrektur entsprechend Feuchtegrad) beim Programm

BAUMWOLLE SCHRANKTROCKEN bei Standardbeladung.

• Energieverbrauch (Korrektur entsprechend Feuchtegrad) beim Programm

BAUMWOLLE SCHRANKTROCKEN bei halber Beladung.

• Feuchtegrad (beim Programm BAUMWOLLE SCHRANKTROCKEN,

BAUMWOLLE BÜGELTROCKEN und MISCHGEWEBE SCHRANKTROCKEN)

• Kondensationseffizienz (Korrektur entsprechend Feuchtegrad) beim Programm

BAUMWOLLE SCHRANKTROCKEN bei Standardbeladung und halber Beladung
Alle Programme sind nach IEC 61121 (Wäschetrockner für den Hausgebrauch –
Messmethoden zur Leistungsprüfung) zu prüfen.

gerät aufstellen electrolux 35

Gerät aufstellen

Aufstellen des Trockners

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine aufge-

stellt werden.

• Der Wäschetrockner muss in einem sauberen staubfreien Raum installiert wer-

den.

• Am Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Die

vorderen Lüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht verstellt

werden.

• Das Gerät auf festem ebenem Boden aufstellen, um Vibrationen und das Be-

triebsgeräusch so gering wie möglich zu halten.

• Kontrollieren Sie nach dem Aufstellen den waagrechten Stand des Gerätes mit

einer Wasserwaage. Richten Sie es mit den Schraubfüßen aus.

• Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenabstand

durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der mög-

liche Hitzestau kann den Betrieb des Gerätes beeinträchtigen.

Die vom Wäschetrockner austretende Heißluft kann Temperaturen bis zu
60°C erreichen. Das Gerät muss daher auf hochtemperaturbeständigen
Böden aufgestellt werden.
Während des Betriebs des Trockners muss die Raumtemperatur im Bereich
von +5°C und +35°C liegen, anderenfalls wird die Funktion des Gerätes be­einträchtigt.

Das Gerät darf nur aufrecht stehend transportiert werden.

Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder
einer Tür mit einem Scharnier, die dem Gerät gegenüber liegt, installiert
werden.

36 electrolux gerät aufstellen

Entfernen der Transportsicherungen

Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

1. Öffnen Sie die Einfülltür.

2. Ziehen Sie das Klebeband innen an der Trommeloberseite ab.

3.

Entfernen Sie den Folienschlauch und den Polystyrolblock aus dem Gerät.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem
Typenschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung ange­bracht (siehe Kapitel "Gerätebeschreibung").

gerät aufstellen electrolux 37

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen,
die durch Missachtung der vorstehenden Sicherheitshinweise entstehen
sollten.
Falls das Netzkabel des Gerätes ersetzt werden muss, lassen Sie dies
durch unseren Kundendienst durchführen.

Nach der Installation des Gerätes muss das Netzkabel leicht zugänglich sein.
Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schuko­Steckdose erfolgen.

Wechsel des Türanschlags

Der Wechsel des Türanschlags darf nur von einem Fachmann ausgeführt
werden. Wenden Sie sich bei Bedarf an unseren Kundendienst oder an Ih­ren Fachhändler.

Ziehen Sie den Netzstecker, bevor Sie den Türanschlag wechseln.

38 electrolux gerät aufstellen

AC

B

A

1. Einfülltür öffnen.

2. Scharnier A von der Gerätevorderwand abschrauben und Einfülltür abnehmen.

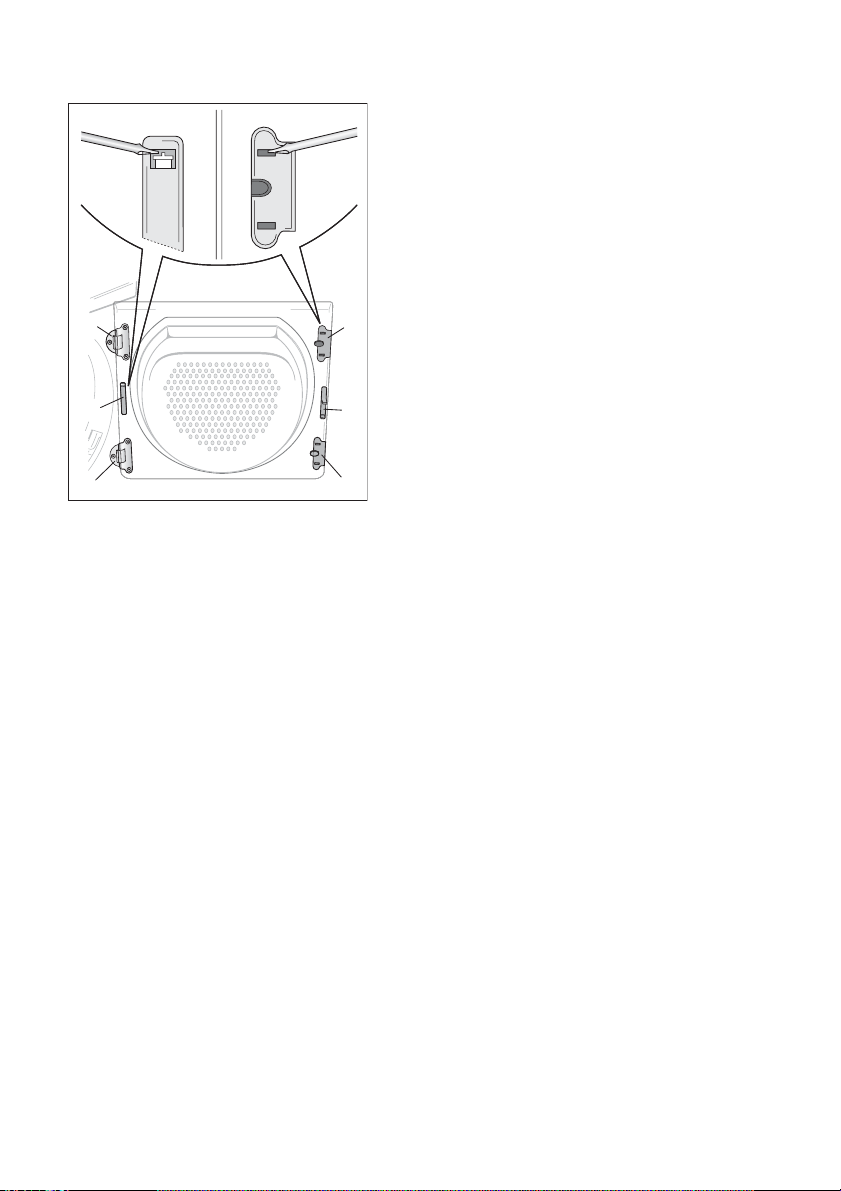

3. Abdeckplatten B und C abnehmen. Stecken Sie dazu einen Schraubenzieher

in die Schlitze (siehe Abbildung), drücken Sie leicht nach unten und hebeln Sie
die Abdeckplatten heraus.

4.

Schließkolben D mit geeignetem Werkzeug durch Druck auf die Rastung lösen,
herausnehmen und um 180° gedreht auf der gegenüberliegenden Seite wieder
einsetzen.

5. Die Türscharniere A von der Einfülltür abschrauben, um 180° drehen und auf

der gegenüberliegenden Seite wieder einsetzen und anschrauben.

6. Die Abdeckplatten B und C um 180° drehen und auf der gegenüberliegenden

Seite einsetzen.

D

C

gerät aufstellen electrolux 39

E

G

F

E

F

G

7. Die Abdeckplatten E von der Frontseite des Gerätes abschrauben, um 180°

drehen und auf der gegenüberliegenden Seite anschrauben.

8. Die Türverriegelung F abschrauben, etwas nach unten drücken und aus der

Gerätevorderwand herausnehmen.

9. Den Kabelstecker von der Türverriegelung F abziehen.

10. Den Rastknopf von Abdeckung G unten eindrücken, Abdeckung etwas nach

unten drücken und aus Gerä-tevorderwand herausnehmen.

11. Den Kabelstecker von der Abdeckung G abziehen.

12.

Die Türverriegelung F auf die gegenüberliegende Seite umsetzen, den Kabel­stecker einsetzen und die Türverriegelung festschrauben.

13. Auf der anderen Seite den Kabelstecker in die Abdeckung G einstecken, die

Abdeckung einsetzen und den Rastknopf einrasten lassen.

14. Die Einfülltür mit den Scharnieren in die Aussparungen auf der Gerätevorder-

wand einsetzen und festschrauben.

Hinweise zum Berührungsschutz: Das Gerät ist erst dann wieder betriebssicher,
wenn alle Kunststoffteile eingesetzt sind.

Sonderzubehör

Zwischenbausatz Wasch-/Trockensäule:

40 electrolux gerät aufstellen

Den Bausatz können Sie vom Kundendienst oder Ihrem Fachhändler be­ziehen.

Mit diesem Bausatz können Sie den Trockner mit einem AEG-Electrolux-Wasch­automaten (60 cm breit, Frontbeladung) zu einer platzsparenden Wasch-/
Trockensäule kombinieren. Der Waschautomat befindet sich unten, der Trockner
oben.
Lieferbare Ausführung:
– mit ausziehbarer Ablageplatte 916.018 903
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

Bausatz externer Kondensatablauf

Anbau an Ihr Gerät

Bausatz 125 122 510 für direkte Ableitung des Kondensats in ein Becken, einen
Siphon, in ein Gully usw. Der Kondensatbehälter braucht nicht mehr entleert zu
werden, muss aber an seinem vorgesehenen Platz im Gerät verbleiben. Siehe Ab­schnitt "Geräteeinstellungen" für die Deaktivierung der Meldung Behälter Leeren .
Max. Höhenunterschied: 1 m vom Boden des Trockners; max. Leitungslänge: 3 m
Lesen Sie aufmerksam die dem Bausatz beiliegende Anleitung.

entsorgung electrolux 41

Entsorgung

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS<, usw.
gekennzeichnet. Entsorgen Sie das Verpackungsmaterial entsprechend der Kenn­zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen
Sammelbehältern.

Altgeräte

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an ei­nem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllab­fuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziel­len SENS-Sammelstellen oder offiziellen SENS-Recyclern.
Die Liste der offiziellen SENS-Sammelstellen findet sich unter
www.sens.ch.

Ziehen Sie den Netzstecker, wenn das Gerät nicht mehr verwendet wird.
Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem
Stecker. Entfernen Sie die Türverriegelung. Damit verhindern Sie, dass
spielende Kinder sich einschließen und gefährden können.

42 electrolux entsorgung

Umwelttipps

• Die Wäsche wird im Trockner flauschig und weich. Weichspüler beim Waschen

ist deshalb nicht nötig.

• Ihr Trockner arbeitet am wirtschaftlichsten, wenn Sie:

– darauf achten, dass die Lüftungsschlitze im Gerätesockel immer frei sind;

– die in der Programmtabelle aufgeführten Füllmengen einhalten;

– auf gute Raumbelüftung achten;

– den Mikrofeinfilter und den Feinfilter nach jedem Trockengang reinigen;

– die Wäsche vor dem Trocknen ausreichend schleudern. Beispiel:

Verbrauchswerte – je nach Schleuderdrehzahl – zum Trocknen von 6 kg Wä­sche mit dem Programm Baumwolle Schranktrocken.

Vorschleudern Trocknen

U/min

1000 3,6 60 3,8
1200 3,2 53 3,4
1400 3,0 50 3,3
1800 2,5 42 2,5

in Litern in %

Restfeuchte

Energie in kWh

electrolux 43

Kundendienst

Prüfen Sie bei einer technischen Störung zunächst, ob Sie anhand der
Benutzerinformation den Fehler selbst beheben können (siehe Kapitel "Was tun,
wenn ...?).
Können Sie die Störung nicht selbst abstellen, wenden Sie sich an den Kunden­dienst oder an Ihren Fachhändler.

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
– Modellbezeichnung
– Produktnummer (PNC)
– Seriennummer (S No.) (diese Nummern finden Sie auf dem Typenschild)
– Art der Störung
– Eventuelle Fehlermeldungen, die das Gerät anzeigt
Tragen Sie die Gerätenummern hier ein, damit Sie sie immer zur Hand haben:

Modellbezeichnung: ................................................................................

Produkt-Nr.: .....................................................................................................

Serien-Nummer (S-

No).: ...................................................................................................

44 electrolux

electrolux 45

46 electrolux

www.electrolux.com

www.electrolux.ch

136901331-00-18102007
