Egregio Cliente,
complimenti per aver scelto un elettrodomestico Electrolux che, siamo certi,
avrà modo di apprezzare per le prestazioni, la qualità e l'affidabilità e che le
renderà la vita di ogni giorno più confortevole, facile e sicura.
Da sempre il nostro impegno è quello di produrre utilizzando la tecnologia più
avanzata, nel rispetto dell'ambiente e sempre in anticipo rispetto agli obblighi
normativi.
Oltre il 90% dei nostri elettrodomestici sono prodotti ecologici in classe A, A+,
A++ e vengono raccomandati dal WWF.
La lettura completa di questo libretto le permetterà un utilizzo corretto e sicuro
della sua apparecchiatura e le darà anche utili consigli sulla manutenzione più
efficiente.
electrolux 3
IT
Page 4
Prima di installare e di mettere in uso l'apparecchiatura, leggere
attentamente questo libretto d'istruzioni. Contiene misure precauzionali
sulla sicurezza, consigli, informazioni e suggerimenti. Se il frigorifero
viene utilizzato in conformità alle istruzioni qui descritte, funzionerà
adeguatamente e ne sarete pienamente soddisfatti.
I simboli seguenti vi facilitano la ricerca delle informazioni:
Misure di sicurezza
Le avvertenze e le informazioni precedute da questo simbolo si
riferiscono alla sicurezza per voie per la vostra apparecchiatura.
Consigli, informazioni utili
Informazioni sulla protezione dell'ambiente
Simbolo per i suggerimenti
Sono preceduti da questo simbolo i suggerimenti sugli alimenti e sulla
loro conservazione.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non
deve essere considerato come un normale rifiuto domestico, ma
deve essere portato nel punto di raccolta appropriato per il
riciclaggio di apparecchiature elettriche ed elettroniche.
Provvedendo a smaltire questo prodotto in modo appropriato, si
contribuisce a evitare potenziali conseguenze negative, che
potrebbero derivare da uno smaltimento inadeguato del prodotto.
Per informazioni più dettagliate sul riciclaggio di questo prodotto,
contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti
o il negozio in cui è stato acquistato il prodotto.
4 electrolux
IT
Page 5
electrolux 5
IT
Indice
Informazioni importanti sulla sicurezza ....................................................6
Misure precauzionali generali sulla sicurezza..............................................7
Precauzioni per la sicurezza dei bambini ....................................................7
Precauzioni per la sicurezza dell'installazione.............................................7
Norme di sicurezza relative all'isobutano.....................................................7
Istruzioni per l'uterte ...................................................................................8
Informazioni generali...................................................................................8
Istruzioni per l'installatore ..........................................................................8
Dati tecnici ...................................................................................................8
Trasporto, rimozione degli imballi ..............................................................8
Pulizia.........................................................................................................9
Posizionamento..........................................................................................9
Sistemazione dell'apparecchiatura.............................................................10
Messa in funzione ....................................................................................10
Controllo della temperatura, impostazione...............................................10
Consigli per la conservazione ..................................................................10
Tempo e temperatura di conservazione degli alimenti.............................11
Come usare lo scomparto a quattro stelle per alimenti congelati............11
Come usare lo scomparto per gli alimenti freschi....................................11
Come ottenere i cubetti di ghiaccio..........................................................12
Alcuni consigli e informazioni utili ..............................................................12
Consigli e suggerimenti..............................................................................12
Come risparmiare energia........................................................................12
L'apparecchiatura e l'ambiente ................................................................13
Manutenzione.............................................................................................13
Sbrinamento .............................................................................................13
Regolari operazioni di pulizia ...................................................................15
Quando il frigorifero non viene utilizzato..................................................15
Eliminazione dei guasti ..............................................................................15
Sostituzione della lampadina ...................................................................15
Se qualcosa non funziona..........................................................................15
Reversibilità della porta............................................................................17
Reversibilità della porta dello scomparto peralimenti congelati ...............18
Collegamento elettrico..............................................................................19
Tabella dei tempi di conservazione (1) ....................................................20
Tabella dei tempi di conservazione (2) ....................................................21
Garanzia e assistenza................................................................................21
Condizioni di garanzia................................................................................21
Assistenza tecnica e parti di ricambio......................................................21
Page 6
6 electrolux
IT
Misure generali di
sicurezza
Conservare questo libretto
d'istruzioni che dovrebbe sempre
accompagnare l'apparecchiatura in
caso di trasloco o di cessione ad
altre persone.
Questa apparecchiatura è stata
progettata per conservare gli
alimenti nell'ambito domestico e
deve essere usata solo in
conformità a queste istruzioni.
L'assistenza e le riparazioni
devono essere svolte da aziende
specializzate, a ciò abilitate da
parte del produttore, preposte
anche alla riparazione e alla
sostituzione del cavo di
alimentazione. Gli accessori forniti
da tali aziende dovrebbero essere
usati solo per le riparazioni,
altrimenti l'apparecchiatura
potrebbe subire dei danni o causare
altri guasti o infortuni.
L'apparecchiatura è scollegata dal
circuito solo nel caso in cui la spina sia
staccata dalla presa. Prima di eseguire
le operazioni di pulizia e di
manutenzione, si raccomanda di
scollegare l'apparecchiatura (evitare di
tirare il cavo). Se la presa è di difficile
accesso, spegnere l'apparecchiatura
staccando la corrente.
Non si devono collegare prolunghe
al cavo di alimentazione.
Assicurarsi che la spina non
venga schiacciata o danneggiata
dal fianco posteriore del
frigorifero/congelatore.
-Una spina danneggiata potrebbe
surriscaldarsi e causare un
incendio.
Non collocare oggetti pesanti o il
frigorifero/congelatore stesso
sopra il cavo elettrico.
-Esiste il rischio di corto circuito e
incendio.
Non rimuovere il cavo elettrico
premendo sulla sua sommità,
specialmente quando il
frigorifero/congelatore é stato tolto
dalla sua sede.
-Un danno al cavo elettrico
potrebbe causare un corto
circuito, un incendio e/o uno
shock elettrico.
-Se il cavo elettrico risulta
danneggiato deve essere
sostituito da personale tecnico
qualificato.
Se la presa della spina non é
sicura, non inserire la spina.
-Esiste il rischio di shock elettrico o
incendio.
Se la lampadina per l'illuminazione
interna non è provvista di copertura,
l'apparecchiatura non deve essere
azionata.
Durante le operazioni di pulizia e di
sbrinamento o quando si
estraggono alimenti congelati o i
contenitori del ghiaccio, non usare
oggetti appuntiti o rigidi perché
potrebbero danneggiare
l'apparecchiatura.
Prestare attenzione che non
vengano versati liquidi sul sistema
di controllo della temperatura e
sulla scatola d'illuminazione.
Ghiaccio e gelati possono
provocare disturbi se ingeriti
immediatamente dopo essere stati
tolti dallo scomparto di
congelazione.
Una volta scongelati, gli alimenti
non possono essere ricongelati e
devono essere consumati nel minor
tempo possibile.
Conservare gli alimenti surgelati
confezionati secondo le istruzioni
Inf
Inforor
mazioni im
mazioni im
por
porttanan
ti sulla sicur
ti sulla sicureezzzzaa
Page 7
del produttore.
Non accelerare lo sbrinamento con
apparecchiature elettriche
riscaldanti o con sostanze chimiche.
Non mettere contenitori caldi sulle
parti in plastica.
Non conservare gas o liquidi
infiammabili nell'apparecchiatura
perché potrebbero esplodere.
Non conservare bevande gassate,
bibite in bottiglia e frutta in barattoli
nello scomparto per alimenti
congelati.
Controllare e pulire regolarmente lo
scarico di raccolta dell'acqua
condensata derivante dallo
sbrinamento (questa avvertenza è
riportata anche su un'etichetta
all'interno dell'apparecchiatura). Se
lo scarico è ostruito, l'acqua
condensata che vi si raccoglie può
provocare danni prima del tempo.
Precauzioni per la
sicurezza dei bambini
Non permettere ai bambini di
giocare con gli imballaggi
dell'apparecchiatura; potrebbero
soffocarsi con la pellicola in
plastica.
L'apparecchiatura deve essere
manovrata dagli adulti. Non
permettere ai bambini di giocare
con la stessa o con i suoi comandi.
Se si vuole rottamare
l'apparecchiatura, staccare la spina
dalla presa, tagliare il cavo di
collegamento (il più possibile vicino
all'apparecchiatura) e smontare la
porta per evitare che i bambini
giocando prendano una scarica
elettrica o rimangano intrappolati
all'interno.
Precauzioni per la
sicurezza dell'installazione
Accostare l'apparecchiatura alla
parete per evitare di toccare o di
afferrare le parti calde
(compressore, condensatore) e
quindi di scottarsi.
Quando si sposta l'apparecchiatura,
prestare attenzione che la spina
non sia inserita nella presa.
Quando si posiziona
l'apparecchiatura, prestare
attenzione che non si trovi sul cavo
di alimentazione.
Intorno all'apparecchiatura deve
essere assicurata una buona
ventilazione, altrimenti può avvenire
un surriscaldamento. Seguire le
istruzioni sull'installazione per
ottenere una ventilazione adeguata.
Norme di sicurezza
relative all'isobutano
Attenzione
Il sistema refrigerante
dell'elettrodomestico si avvale di
isobutano (R 600a), altamente
infiammabile ed esplosivo.
Evitare di ostruire i condotti di
ventilazione situati nel dispositivo di
chiusura o nella struttura interna
dell'elettrodomestico.
Non cercare di accelerare il
processo di sbrinamento con mezzi
meccanici o di tipo diverso da quelli
consigliati dal produttore.
Non danneggiare il circuito
refrigerante.
Non utilizzare elettrodomestici
all'interno degli scomparti per il
deposito degli alimenti, oltre a quelli
del tipo consigliato dal produttore.
Per la vostra incolumità e per
la sicurezza dei vostri beni,
conservare le misure precauzionali
contenute nel presente libretto, in
quanto il produttore non è
responsabile per danni provocati
dalla mancata osservanza delle
stesse.
electrolux 7
IT
Page 8
8 electrolux
IT
Istruzioni per l'uterte
Informazioni generali
La denominazione ufficiale
dell'apparecchiatura è frigorifero
domestico con scomparto a quattro
stelle per alimenti congelati. Di
conseguenza, questa
apparecchiatura è adibita alla
conservazione di alimenti congelati e
surgelati, al congelamento di prodotti
in quantità limitata in ambito
domestico e alla produzione di
ghiaccio.
L'apparecchiatura soddisfa i requisiti
delle norme riguardo ai diversi limiti di
temperatura, secondo la classe
climatica.
La lettera che identifica la classe
climatica è indicata sull'etichetta dei
dati.
Istruzioni per l'installatore
Dati tecnici
Modello
Capacità lorda (I)
Capacità netta (I)
Larghezza (mm)
Altezza (mm)
Profondità (mm)
Consumo di energia (kWh/24h)
(kWh/anno)
Classe energetica, secondo gli standard UE
Numero di stelle dello scomparto per alim. congelati
Capacità di congelamento (kg/24h)
Tempo di salita (h)
Potenza nominale (A)
Livello di rumorosità Lc (dB)
Peso (kg)
TK 13710
Scomp. alim. cong.: 19
Scomp. alim. freschi: 125
Scomp. alim. cong.: 18
Scomp. alim. freschi: 119
595
850
635
0,501
183
A+
****
2
12
0,6
38
39
Installazione
dell'apparecchiatura
Trasporto, rimozione degli
imballi
Si consiglia di consegnare
l'apparecchiatura nell'imballaggio originale, in posizione
verticale considerando le avvertenze
riportate sugli imballaggi.
Dopo ogni trasporto,
l'apparecchiatura non deve essere
accesa per circa 2 ore.
Togliere l'apparecchiatura dall'imballaggio e controllare che non vi siano
danni. Eventuali danni devono
Page 9
electrolux 9
IT
essere comunicati immediatamente
al negozio dove è stata acquistata. In
tal caso, conservare gli imballaggi.
Pulizia
Togliere tutte le strisce adesive che
bloccano i componenti affinché non
si muovano all'interno
dell'apparecchiatura.
Lavare l'interno dell'apparecchiatura
con acqua tiepida e un detergente
neutro, usando un panno morbido.
Dopo la pulizia, asciugare l'interno
dell'apparecchiatura.
Posizionamento
La temperatura ambiente influisce
sul consumo di energia e sul
funzionamento adeguato
dell'apparecchiatura. Quando questa
viene posizionata, ricordarsi che
l'apparecchiatura va azionata
nell'ambito dei valori della
temperatura ambiente, secondo la
classe climatica indicata nello
schema seguente e che è riportata
nella targhetta dei dati.
Classe climatica Temperatura ambiente
SN +10 ... +32 °C
N +16 ... +32 °C
ST +18 ... +38 °C
Se la temperatura ambiente scende
al di sotto dei valori più bassi, la
temperatura dello scomparto
refrigerante può superare la
temperatura prevista.
Se la temperatura ambiente supera i
valori massimi, il compressore
lavorerà più a lungo, ci sarà un
guasto nel sistema di sbrinamento
automatico, un aumento della
temperatura nello scomparto
refrigerante o maggiori consumi
energetici.
Quando si posiziona
l'apparecchiatura, accertarsi che sia

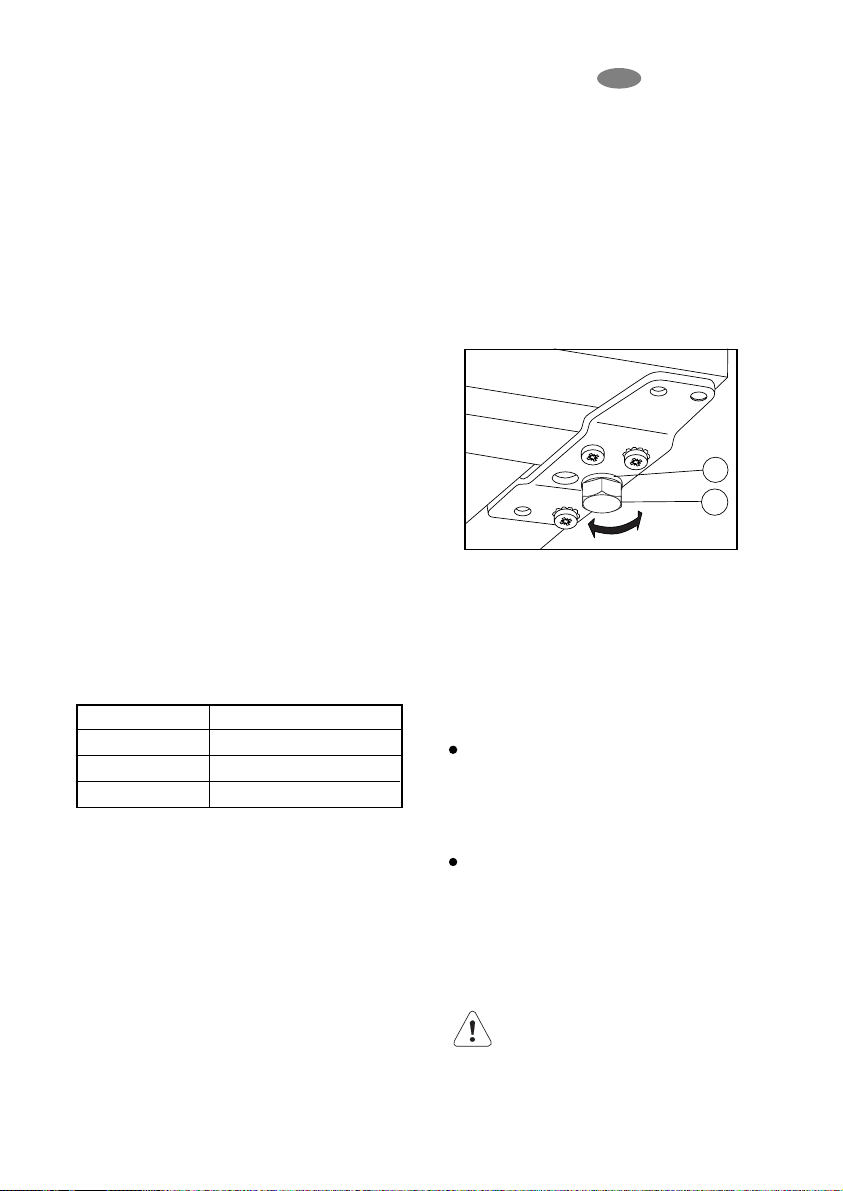

su un piano livellato. Livellarla con i
due piedini regolabili (1) in basso,
nella parte anteriore. I componenti 11 del distanziatore (2) sono
accessori dei piedini regolabili. Se il
livellamento dell'apparecchiatura lo
richiede, questi possono essere
rimossi.
Non installare l'apparecchiatura in un
luogo assolato o vicino a un
radiatore o a un fornello.
Se ciò è inevitabile a causa
dell'arredamento e l'apparecchiatura
deve essere posizionata vicino a un
fornello, tenere in considerazione le
seguenti distanze minime:
per i fornelli a gas o elettrici,
devono essere lasciati 3 cm; se la
distanza è inferiore, inserire un
isolamento infiammabile di 0,5 - 1
cm tra le due apparecchiature.
per si le stufe a petrolio o a
carbone, deve essere mantenuta
la distanza di 30 cm, in quando
queste emettono più calore.
Il frigorifero è stato progettato per
funzionare quando è addossato
completamente verso il muro.
Quando si posiziona il
frigorifero, devono essere
osservate le distanze minime

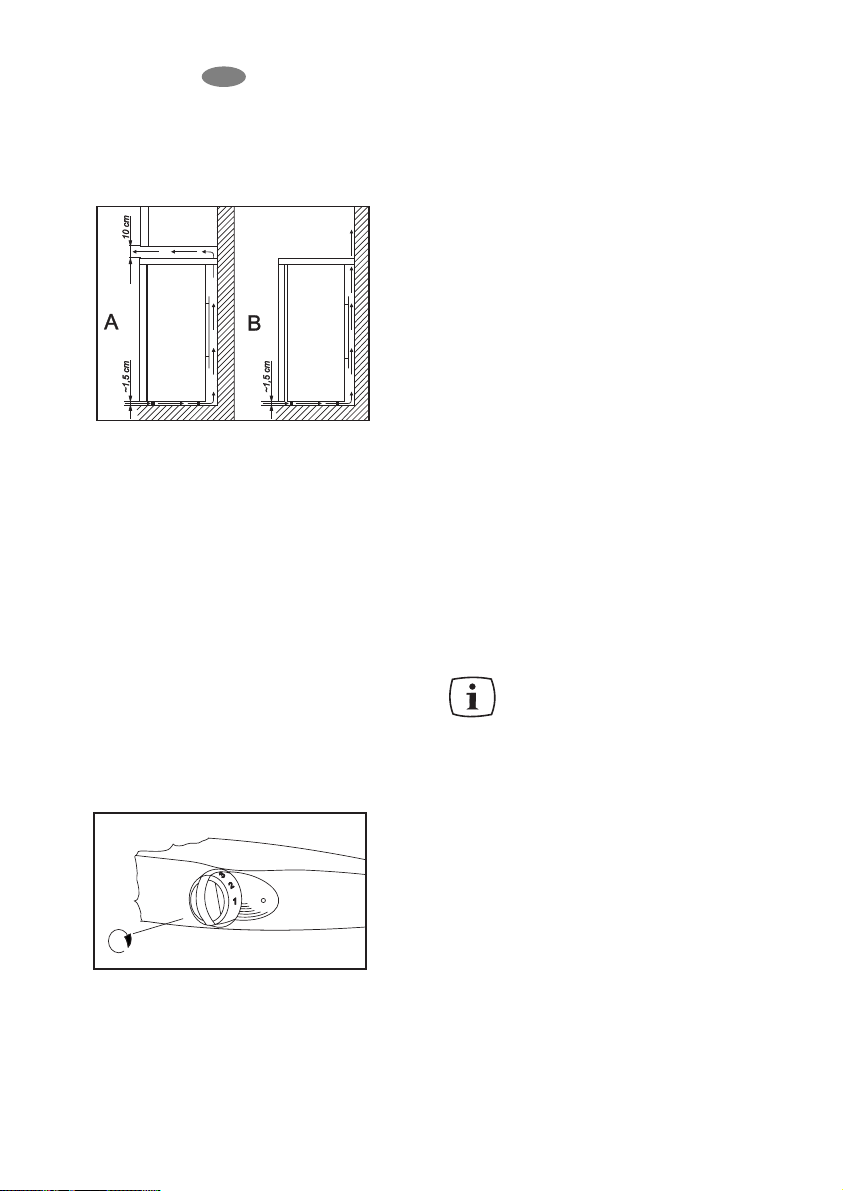

indicate nella figura.
2
1
Page 10
10 electrolux
IT
A: posizionamento al di sotto di un
pensile
B: posizionamento libero.
Sistemazione
dell'apparecchiatura
Messa in funzione
Sistemare gli accessori nel frigorifero
e inserire la spina nella presa di
corrente. Per avviare la
refrigerazione, ruotare il selettore,
che si trova sul lato destro dello
scomparto per gli alimenti freschi,
spostandolo da „0” in senso orario,
secondo la figura. Sulla posizione „0”
l'apparecchiatura non funziona.
Nel paragrafo successivo sono
riportate le istruzioni per
l'impostazione.
Controllo della temperatura,
impostazione
Il sistema di controllo del termostato
interrompe il funzionamento
dell'apparecchiatura per un periodo di
tempo più o meno lungo, a seconda
dell'impostazione, e poi lo riavvia per
garantire la temperatura richiesta.
Ruotando il pulsante di controllo
verso i numeri più alti, si ha una
maggiore refrigerazione.
Nello scomparto per gli alimenti
congelati, impostando il termostato
su „3”, si raggiunge una temperatura
di -18 °C o inferiore. In questo caso la
temperatura che si imposta
automaticamente nello scomparto
per gli alimenti freschi è di circa +5
°C o inferiore. La posizione „3”
soddisfa di solito le richieste della
refrigerazione ordinaria.
La temperatura all'interno del
frigorifero deriva non solo dalla
posizione del termostato, ma anche
dalla temperatura ambiente, da
quante volte è stata aperta la porta e
dalla quantità di cibo inserita di
recente.
Nella posizione massima, cioè
nella posizione „5”, nel caso
sia richiesta una maggiore
refrigerazione o in periodi molto
caldi, il compressore può funzionare
continuamente. Ciò non provoca
alcun danno all'apparecchiatura.
Consigli per la conservazione
Quando si inseriscono diversi tipi di
alimenti si deve tenere presente il

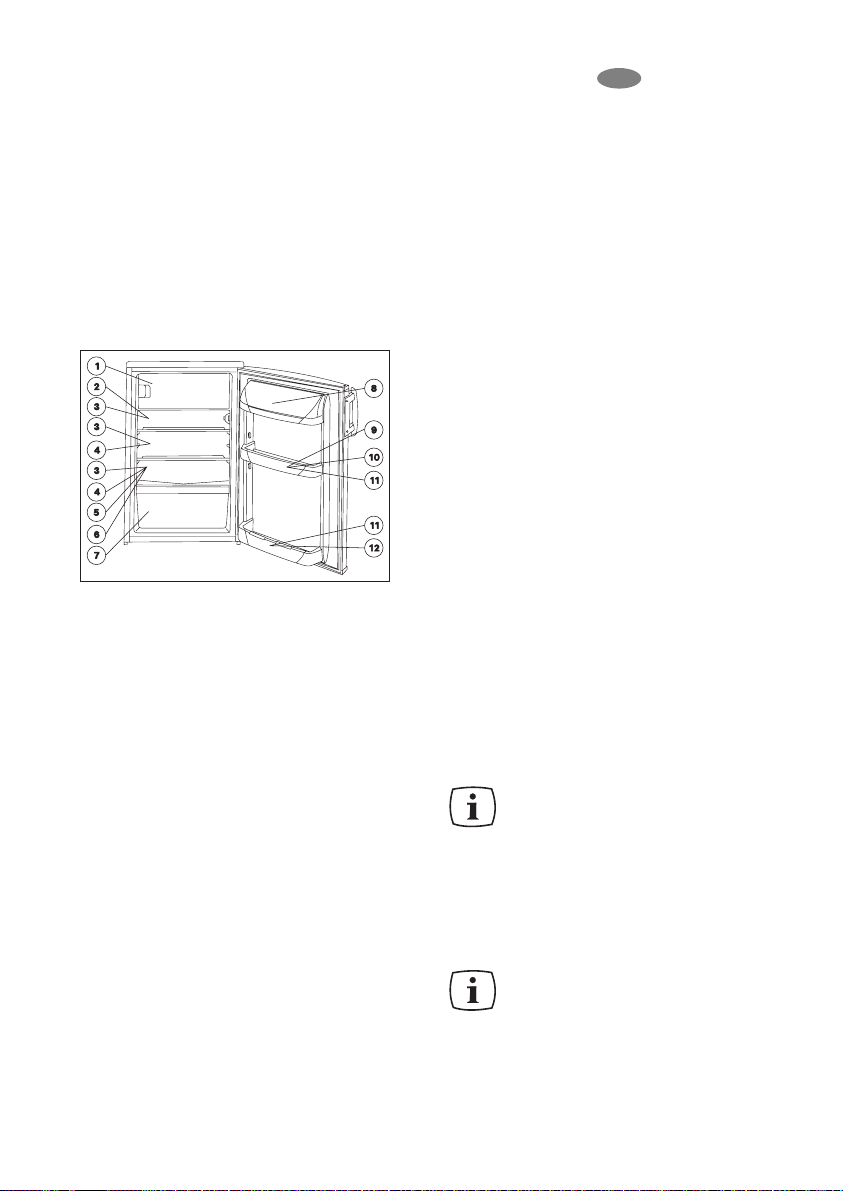

disegno riportato nella figura:
1. Conservazione di cibo congelato,
produzione di ghiaccio e di gelati.
Congelazione di alimenti freschi.
2. Pasticceria, cibi precotti
3. Alimenti nei contenitori
4. Lattine aperte
5. Latte e latticini
Page 11
electrolux 11
IT
6. Carne fresca, affettati, salumi,
ecc.
7. Frutta, verdura, insalate
8. Formaggio, burro
9. Uova
10.Yogurt, panna
11. Bottigliette, bibite
12.Bottiglie, bevande
Tempo e temperatura di
conservazione degli alimenti
Le tabelle allegate al libretto
d'istruzioni per l'uterte forniscono
informazioni sui tempi di
conservazione nello scomparto per
gli alimenti congelati e per gli
alimenti freschi.
Il tempo di conservazione non può
essere stabilito con esattezza in
anticipo in quanto dipende dalla
freschezza e dal trattamento degli
alimenti. Per questo motivo il tempo
di conservazione riportato è solo
indicativo.
E' opportuno conservare gli alimenti
congelati rapidamente solo in questo
modo, purché non si siano
scongelati, anche per breve tempo,
prima di essere inseriti nello
scomparto per i cibi congelati.
Come usare lo scomparto a
quattro stelle per alimenti
congelati
A seconda della posizione del
termostato, si può mantenere una
temperatura di -18 °C o inferiore.
A questa temperatura si possono
conservare, per un certo periodo di
tempo, i prodotti surgelati disponibili
sul mercato. Questo scomparto si
presta anche per congelare e
conservare piccole quantità di
alimenti freschi.
In 24 ore si possono congelare circa
2 kg di alimenti.
Avvolgere bene gli alimenti in una
pellicola di plastica o nell'alluminio,
raffreddarli nello scomparto per i cibi
freschi e poi inserirli nello scomparto
per gli alimenti congelati.
Si consiglia di scrivere la data in cui
vengono inseriti in tale scomparto.
Si può inserire il prodotto successivo
da congelare solo se i prodotti inseriti
precedentemente sono già
completamente congelati.
Come usare lo scomparto per
gli alimenti freschi
Affinché ci sia un
raffreddamento adeguato, è
necessario che l'aria circoli
all'interno. Di conseguenza vi
preghiamo di non coprire (p.es. con
un vassoio) le fessure della
circolazione dell'aria dietro gli
scaffali.
Non inserire cibi caldi
all'interno del frigorifero.
Lasciare che si raffreddino
naturalmente raggiungendo la
temperatura ambiente. In questo
modo si può evitare un'inutile
formazione di brina.
Page 12
12 electrolux
IT
Gli alimenti possono
assumere gli odori degli altri
alimenti; è importante quindi
mettere i cibi in contenitori chiusi
o avvolgerli con cellophane,
alluminio, carta oleata o pellicola
prima di inserirli nel frigorifero. In
questo modo gli alimenti
manterranno la loro umidità, ad
es. le verdure rimarranno fresche
anche dopo qualche giorno.
Come ottenere i cubetti di
ghiaccio
Per ottenere i cubetti di ghiaccio
riempire d'acqua il vassoio preposto
e inserirlo nello scomparto per gli
alimenti congelati. Se si inumidisce il
fondo del vassoio e impostando la
manopola del termostato al
massimo, si può ridurre il tempo di
preparazione. Alla fine, non
dimenticare di riposizionare il
termostato sulla posizione adatta.
Quando i cubetti di ghiaccio sono
pronti, estrarli mettendo il vassoio
sotto l'acqua corrente, piegandolo o
battendolo.
Alcuni consigli e informazioni
utili
Meritano un'attenzione
particolare le mensole a
posizione variabile che
incrementano notevolmente l'utilizzo
del vano per gli alimenti freschi. E'
possibile disporre le mensole anche
quando la porta è aperta con
un'angolazione di 90°.
Consigli e suggerimenti
In questo capitolo sono riportati
consigli pratici e suggerimenti su
come utilizzare l'apparecchiatura
con il massimo risparmio energetico,
e informazioni per la protezione
dell'ambiente in merito all'utilizzo
dell'apparecchiatura.
Come risparmiare energia
Evitare di collocare
l'apparecchiatura in una posizione
assolata e vicino a qualsiasi
sorgente di calore.
Accertarsi che il condensatore e il
compressore ricevano
un'adeguata ventilazione. Non
coprire i punti in cui circola l'aria.
Sistemare gli alimenti in recipienti
ben chiusi o avvolgerli con una
pellicola aderente per evitare che
si formi brina.
Non lasciare la porta aperta più a
lungo di quanto sia necessario ed
evitare di aprirla inutilmente.
Alla chiusura della porta del
compartimento congelatore fare
attenzione che la linguetta della
stessa porta, azionata in direzione
della freccia, sia correttamente
inserita nel dispositivo di chiusura.
Gli alimenti vanno inseriti
nell'apparecchiatura solo in
recipienti chiusi.
Inserire nell'apparecchiatura gli
alimenti solo quando sono a
temperatura ambiente.
Tenere pulito il condensatore sul
retro dell'apparecchiatura.
Page 13
electrolux 13
IT
L'apparecchiatura e
l'ambiente
Questa apparecchiatura non contiene
gas che possono danneggiare lo strato
di ozono, né nel circuito refrigerante,
né nei materiali di isolamento.
L'apparecchiatura non deve essere
smaltita assieme ai rifiuti urbani e alle
immondizie. Evitare di danneggiare il
sistema refrigerante, soprattutto sul
retro, vicino allo scambiatore di calore.
Si possono ottenere informazioni sulle
discariche più vicine presso il vostro
comune.
I materiali utilizzati per questa
apparecchiatura che riportano il
simbolo sono riciclabili..
Manutenzione
Sbrinamento
Durante il funzionamento del
frigorifero, parte dell'umidità della
camera di raffreddamento viene
rilasciata sottoforma di brina e
ghiaccio.
Uno spessore notevole di brina e di
ghiaccio ha un effetto isolante,
riducendo così l'efficienza di
raffreddamento man mano che la
temperatura aumenta, consumando
più energia; ad un certo livello non è
più possibile aprire la porta dello
scomparto dei cibi congelati che si
può rompere.
In questo tipo di apparecchiatura, lo
sbrinamento dello scomparto per
alimenti freschi è automatico e non
necessita di interventi esterni.
Il termostato interrompe il
funzionamento del compressore ad
intervalli regolari per un tempo più o
meno lungo; in questa fase il
raffreddamento si interrompe, la
temperatura dello scomparto
refrigerante aumenta e avviene lo
sbrinamento. Dopo lo sbrinamento, il
termostato fa riavviare l'impianto.
L'acqua di sbrinamento fluisce,
attraverso lo scarico preposto, nel
vassoio per l'evaporazione sistemato
sulla parte superiore del
compressore ed evapora a causa
del calore di quest'ultimo.
Controllare e pulire
regolarmente lo scarico per
l'acqua di sbrinamento. Se lo
scarico è ostruito, l'acqua che si
raccoglie può causare un guasto
perché può riversarsi sul sistema
di isolamento
dell'apparecchiatura.

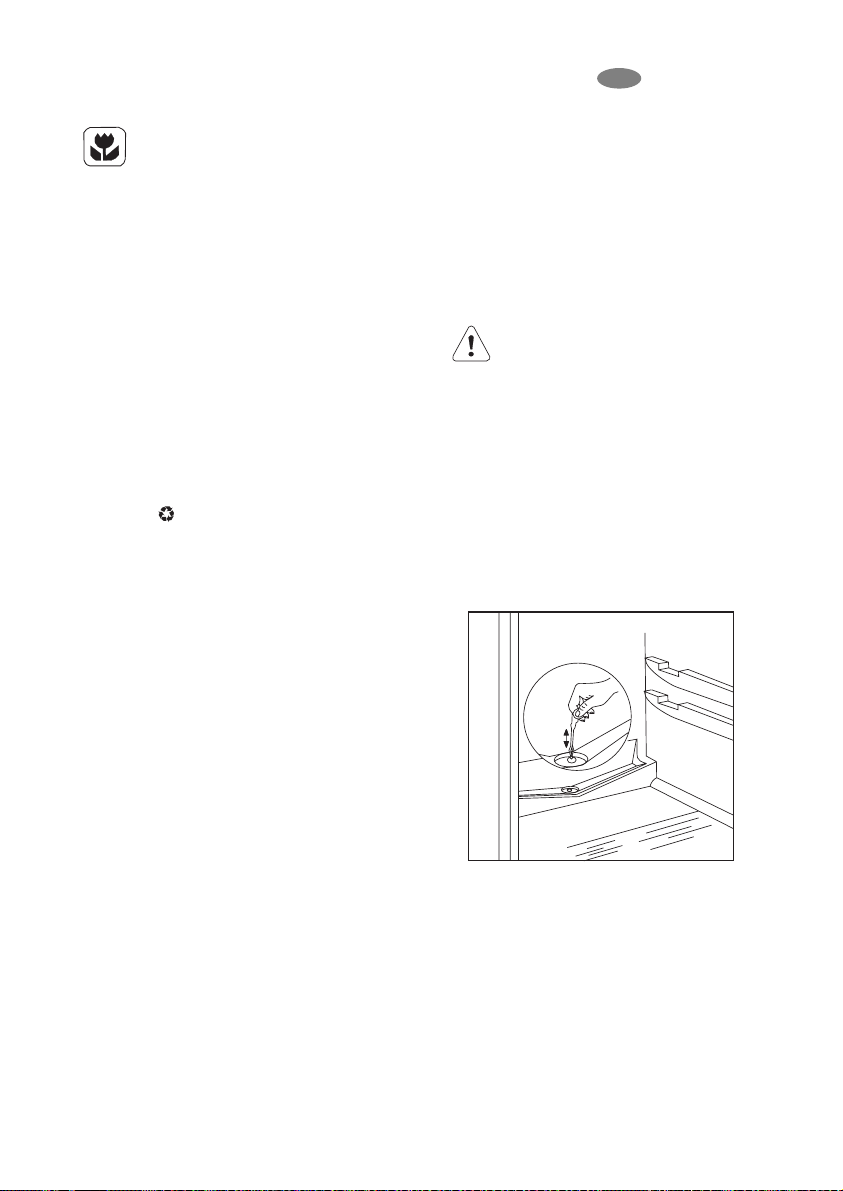

Pulire lo scarico per l'acqua di
sbrinamento con il raschietto fornito,
indicato nella figura. Il raschietto
deve essere conservato nello
scarico.
Di tanto in tanto controllare che lo
scarico per l'acqua di sbrinamento
non sia ostruito.
Il caso più tipico di ostruzione dello
scarico per l'acqua di sbrinamento
avviene quando si inserisce del cibo
avvolto in carta all'interno
dell'apparecchiatura. La carta può
venire a contatto con il retro dello
scomparto refrigerante e congelarsi.
Togliendo il cibo, la carta si può
Page 14
14 electrolux
IT
strappare e il frammento può finire
nello scarico ostruendolo. Si
raccomanda quindi di prestare
attenzione quando si inseriscono
alimenti avvolti in carta all'interno
dell'apparecchiatura.
Quando è necessaria una
maggiore refrigerazione, ad
es. in caso di temperature
elevate, il frigorifero funziona
temporaneamente in modo
continuativo; in questa fase, lo
sbrinamento non può avvenire.
Può succedere che dopo lo
sbrinamento rimangano piccole
tracce di ghiaccio e brina sul retro
dello scomparto refrigerante.
Lo scomparto per gli alimenti
congelati non può essere dotato di un
sistema per lo sbrinamento
automatico, in quanto gli alimenti
congelati e surgelati non tollerano
temperature di scongelamento.

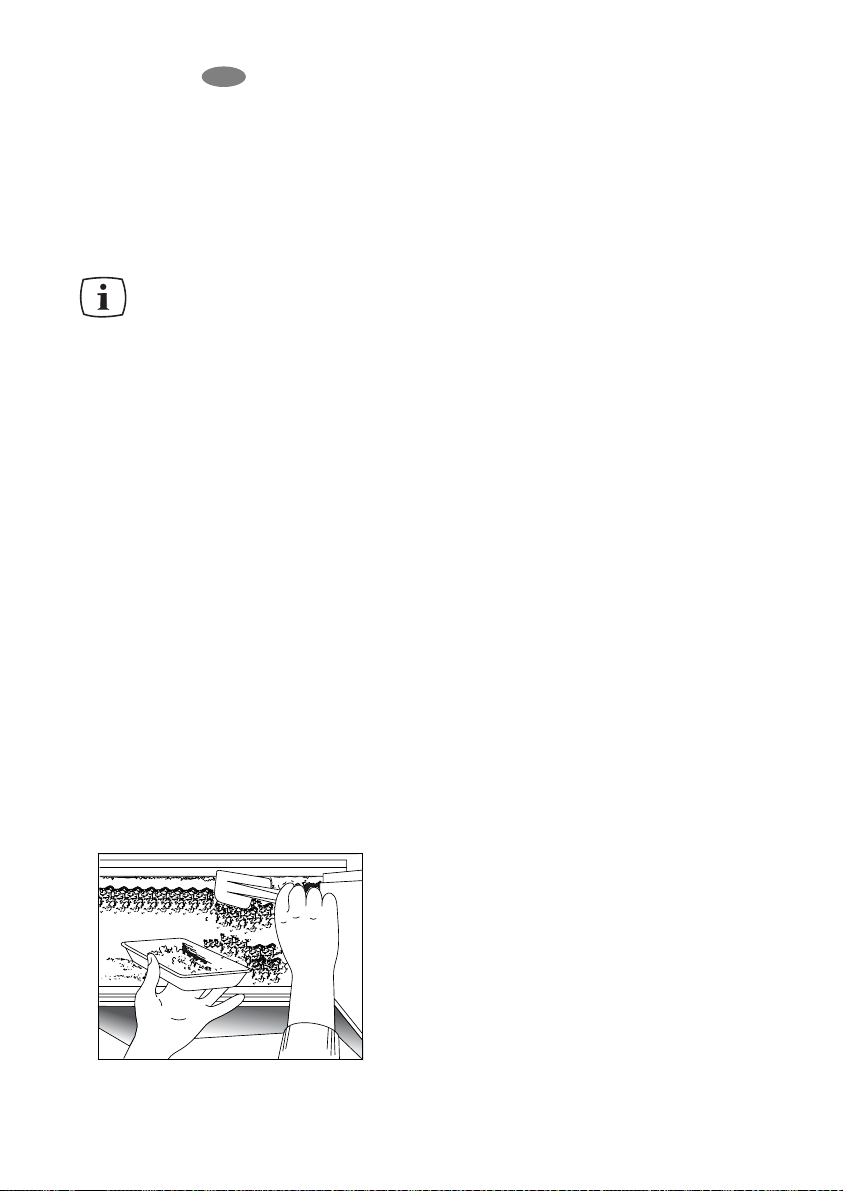

La paletta di plastica fornita a
corredo è necessaria quindi per
rimuovere lo strato di brina e
ghiaccio che può formarsi nello
scomparto per gli alimenti congelati
e sulla guarnizione della porta.
Il vassoio nella figura non è un
accessorio dell'apparecchiatura!
Quando lo strato di ghiaccio è così
spesso che non può essere
raschiato con la paletta, lo
scomparto per gli alimenti congelati
deve essere sbrinato (di solito 2-3
volte all'anno).
Togliere gli alimenti dagli scomparti
per cibi congelati e per cibi freschi,
avvolgerli in qualche strato di carta o
di stoffa. Durante lo sbrinamento
conservarli possibilmente in un luogo
fresco.
Scollegare il circuito
dell'apparecchiatura e lasciare
aperte le porte dei due scomparti.
Asciugare continuamente l'acqua di
sbrinamento con un panno morbido
o con una spugna.
Dopo lo sbrinamento, asciugare le
superfici, collegare l'apparecchiatura
e inserire gli alimenti al loro posto.
Si consiglia di riavviare
l'apparecchiatura impostando il
termostato sulla posizione più
elevata, in modo che possa
raggiungere un'adeguata
temperatura di conservazione il più
presto possibile.
Regolari operazioni di pulizia
Si consiglia di lavare l'interno del
frigorifero ogni 3-4 settimane.
Non si devono usare detersivi o
saponi.
Dopo aver scollegato
l'apparecchiatura, lavarla con acqua
tiepida e asciugarla.
Pulire il profilo di gomma della porta
a calamita con acqua pulita.
Dopo la pulizia, collegare
l'apparecchiatura inserendo la spina
nella presa.
Si consiglia di pulire e sbrinare lo
scomparto per gli alimenti congelati
Page 15
electrolux 15
IT
in un'unica volta e quando è vuoto.
E' consigliabile rimuovere la polvere
e la sporcizia che si accumulano sul
retro del frigorifero (sul
condensatore) e pulire la vaschetta
per l'evaporazione sopra al
compressore una o due volte
all'anno.
Quando il frigorifero non viene
utilizzato
Nel caso l'apparecchiatura non
venga utilizzata per un lungo
periodo, procedere come segue:
scollegare l'apparecchiatura.
Togliere gli alimenti dal frigorifero.
Sbrinarlo e pulirlo come
precedentemente descritto.
Lasciare aperta la porta per evitare
la formazione di aria all'interno
Eliminazione dei guasti
Sostituzione della lampadina
Nel caso la lampadina non funzioni,
procedere come segue per la
sostituzione:
scollegare l'apparecchiatura.

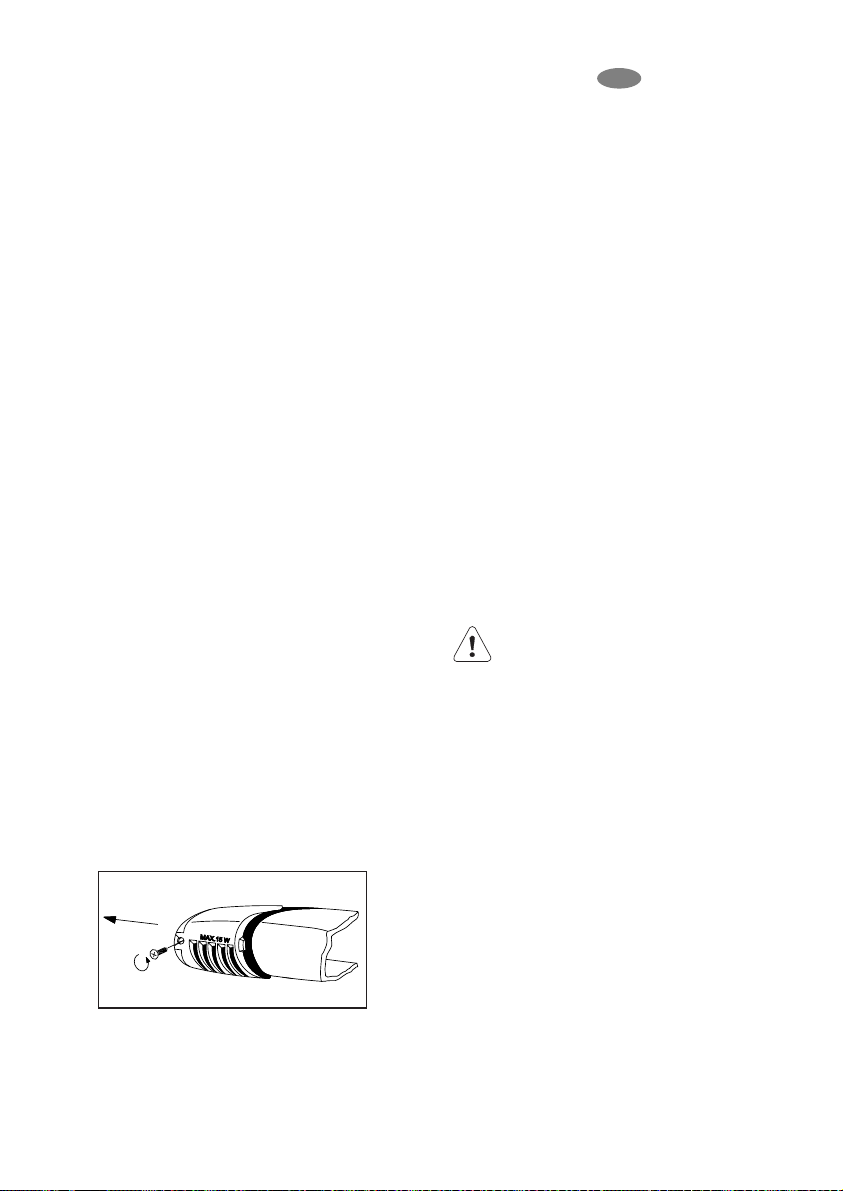

Sganciare la piastra che fissa il
coprilampada come indicato nella
figura, estrarre il coprilampada in
direzione della freccia e sostituire la
lampadina. (Tipo di lampadina:
Mignon 322, 230 V, 15 W, filo E 14).
Dopo aver sostituito la lampadina,
rimontare il coprilampada, riavvitare
la piastra e collegare
l'apparecchiatura.
La mancanza di luce non influisce
sul funzionamento del frigorifero.
Se qualcosa non funziona
Durante il funzionamento
dell'apparecchiatura, possono
accadere spesso piccoli inconvenienti
che non richiedono l'intervento di un
tecnico. Nello schema seguente
vengono fornite informazioni su come
evitare di sovraccaricare inutilmente il
servizio di assistenza.
Si richiama l'attenzione sul fatto che
il funzionamento
dell'apparecchiatura prevede certi
rumori (del compressore e della
ventilazione). Questi non indicano
che ci sono guasti, ma rientrano nel
normale funzionamento.
Si ricorda inoltre che
l'apparecchiatura non funziona
continuamente, quindi quando il
compressore si ferma non significa
che non c'è corrente. Per questo
motivo bisogna evitare di toccare le
parti elettriche dell'apparecchiatura
prima di scollegarla.
Page 16
16 electrolux
IT
Problema
L'apparecchia
tura non
raffredda in
modo
soddisfacente
L'apparecchia
tura raffredda
troppo
L'apparecchia
tura non
raffredda
affatto
L'apparecchia
tura è
rumorosa
Causa possibile
Il termostato è impostato su un
valore troppo basso.
Sono stati inseriti troppi alimenti
da raffreddare.
Sono stati inseriti alimenti molto
caldi.
La porta non è ben chiusa.
Non c'è circolazione d'aria
fredda all'interno.
Il termostato è impostato su un
valore troppo elevato.
La spina non è adeguatamente
collegata alla presa di corrente.
Non c'è tensione nella presa di
corrente.
Il termostato è impostato sulla
posizione „0”.
L'apparecchiatura non ha un
adeguato supporto.
Soluzione
Impostarlo su un valore più
elevato.
Inserire meno alimenti da
raffreddare.
Inserire alimenti a temperatura
ambiente.
Controllare che la porta sia
chiusa.
Fare in modo che ci sia
circolazione di aria fredda
all'interno.
Impostarlo su un valore più
basso.
Controllare che il
collegamento sia a posto.
Controllare che ci sia tensione.
Controllare l'impostazione del
termostato.
Controllare che
l'apparecchiatura sia stabile
(tutti e quattro i piedini
dovrebbero essere appoggiati
sul pavimento).
Nel caso questi consigli non vi siano di aiuto, contattare il servizio assistenza
più vicino.
Page 17
electrolux 17
IT

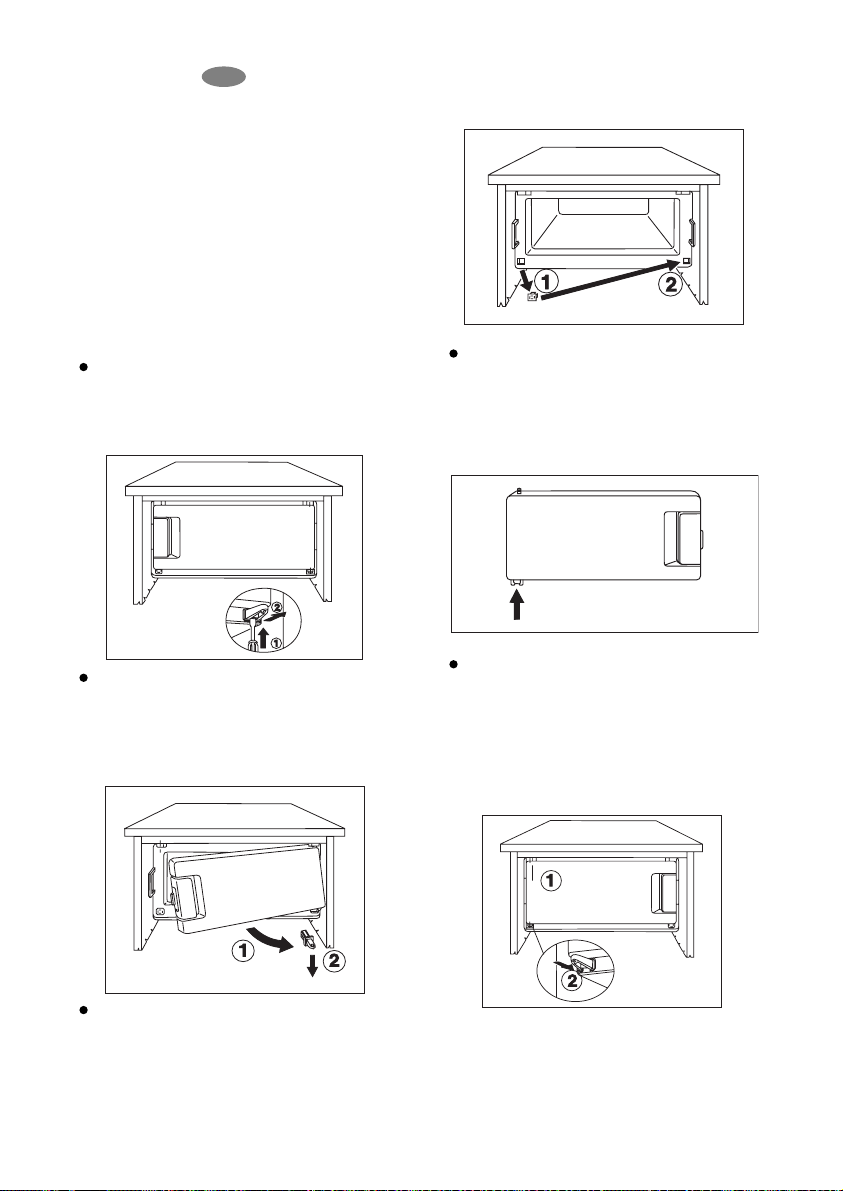

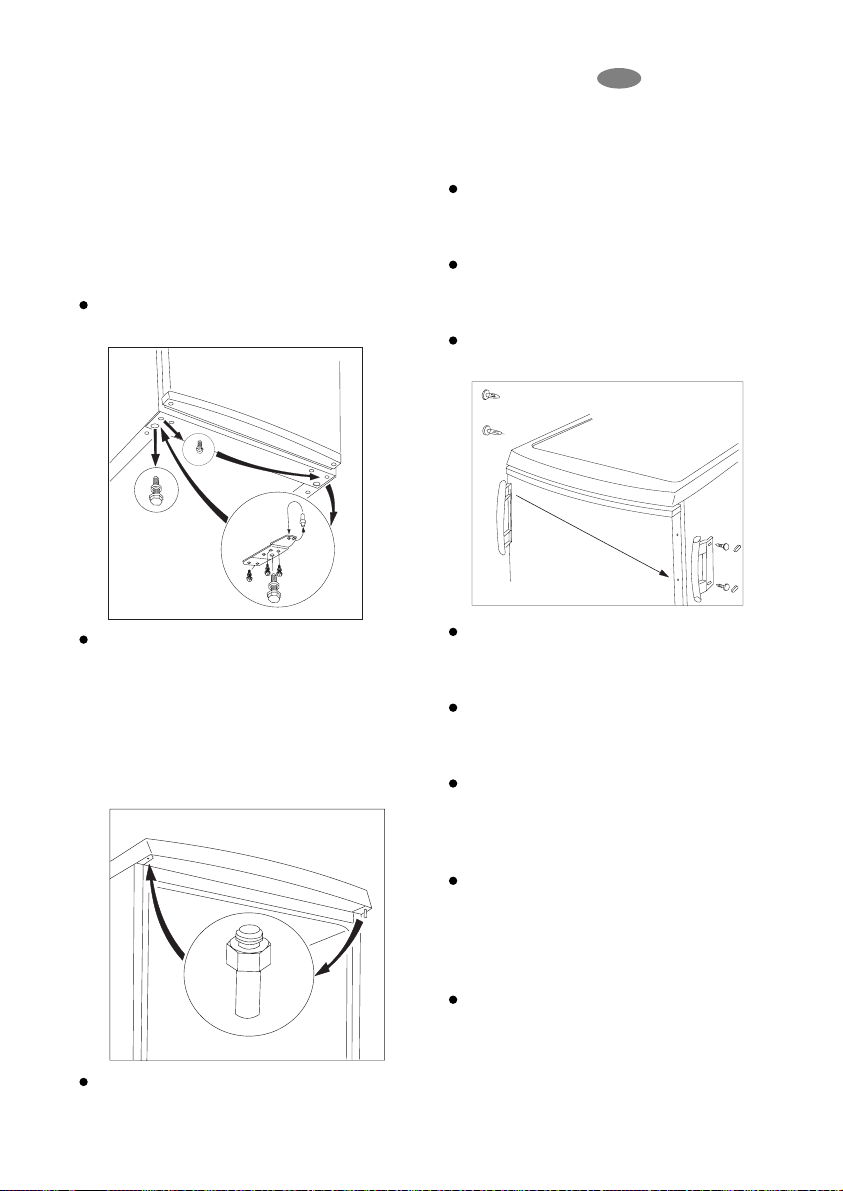

Reversibilità della porta
Nel caso il luogo d'installazione lo
richieda, la direzione di apertura
della porta può essere modificata da
destra a sinistra.
Eseguire le operazioni seguenti sulla
base delle figure e delle spiegazioni:
Estrarre la spina dalla presa di
corrente.
Inclinare l'apparecchiatura
all'indietro facendo attenzione che
il compressore non tocchi il
pavimento. Si consiglia di
chiedere aiuto ad un'altra persona
che possa mantenere
l'apparecchiatura saldamente in
questa posizione.
Svitare i piedini regolabili situati
su entrambi i lati (2 piedini) e le viti
che fissano i fermaporta inferiori
(3 pezzi rispettivamente), e la vite
sul lato opposto.
Staccare la porta del frigorifero
tirandolo leggermente verso
basso.
Svitare il perno della cerniera
superiore del refrigeratore e di
seguito riavvitarla sull'altro lato.
Collocare la porta dell'impianto sul
perno di sostegno superiore.
Inserire il perno nella piastrina
fermaporta inferiore nella
direzione della freccia.
Fissare la piastrina sul lato
opposto non modificando la
posizione della porta.
Avvitare la vite nello spazio libero
sul lato opposto, i 2 piedini
regolabili e rimettere in piedi
l'apparecchiatura.
Collocare le maniglie nell' altro
lato ed inserire nelle fessure
liberate i tappi di plastico forniti
nella bustina di plastico di questo
manuale dístruzioni.
Sistemare l'apparecchiatura al
suo posto, livellarla e collegarla
alla presa di corrente.
Page 18
18 electrolux
IT
Reversibilità della porta dello
scomparto per alimenti
congelati
Dopo aver modificato il senso di
apertura della porta esterna, su
questo modello è necessario
rimontare anche la porta dello
scomparto per gli alimenti congelati.
La sequenza delle operazioni è
indicata nella figura.
Con un cacciavite premere la
linguetta di fissaggio che si trova
nella parte interiore del supporto
inferiore della porta (1).
Ribaltare il supporto inferiore della
porta insieme alla porta del
compartimento congelatore, poi
toglierlo dal pinione della porta del
compartimento congelatore (2).
Rimuovere il tappo angolare, ed
inserirlo nell'apertura eliberata al
lato opposto (3).
Girando a 180° la porta del
compartimento congelatore,
mettere il supporto inferiore al
pinione inferiore della porta del
(4).
Inserire il pinione del supporto
superiore della porta del
compartimento congelatore
nell'apertura libera, poi premere
fino a scontro il supporto inferiore
della porta insieme alla porta del
compartimento congelatore (5).
In caso non si voglia eseguire la
procedura sopra descritta, contattare
il servizio assistenza più vicino. I
tecnici esperti eseguiranno il
montaggio con un addebito.
Page 19
electrolux 19
IT
Collegamento elettrico
Questo frigorifero è stato
progettato per funzionare con
un'alimentazione di 230 V
AC (~) 50 Hz.
La spina deve essere inserita in
una presa con contatti protetti; se
questa non è disponibile, si
consiglia di far installare una
presa di terra da un elettricista, in
conformità agli standard relativi al
frigorifero.
Questa apparecchiatura è
conforme alle seguenti
direttive CEE:
- 73/23 CEE del 19.02.73 (Direttiva
sulla bassa tensione) e
successive modifiche,
- 89/336 CEE del 03.05.89
(Direttiva sulla compatibilità
elettromagnetica) e successive
modifiche.
Page 20
20 electrolux
IT
Tabella dei tempi di conservazione (1)
Tempo e metodi di conservazione di alimenti freschi nel frigorifero
Tempo di conservazione
Alimenti in giorni Tipo di involucro
1234567
Carne cruda XXx x x pellicola aderente, sigillata
Carne cotta XXXx x x recipiente coperto
Carne arrostita XXXx x recipiente coperto
Carne macinata cruda X recipiente coperto
Carne macinata cotta XXx x recipiente coperto
Affettati, salumi XXx x pellicola aderente,
cellophane, carta oleata
Pesce fresco X x x pellicola aderente, sigillata
Pesce cotto XXx x recipiente coperto
Pesce fritto XXx x x recipiente coperto
Pesce in scatola, lattina aperta X x x recipiente coperto
Pollo fresco XXXx x x pellicola aderente, sigillata
Pollo fritto XXXx x x recipiente coperto
Gallina fresca XXx x x pellicola aderente, sigillata
Gallina bollita XXx x x recipiente coperto
Anatra fresca XXXx x x pellicola aderente, sigillata
Anatra arrosto XXXXx x x recipiente coperto
Burro (confezione chiusa) XXXXXXXinvolucro originale
Burro (confezione aperta) XXx x x x x involucro originale
Latte in contenitore di plastica XXXx x involucro originale
Panna XXx x recipiente in plastica
Panna acida XXXXx x x recipiente in plastica
Formaggio (stagionato) XXXXXXXfoglio di alluminio
Formaggio (fresco) XXXXx x x pellicola aderente
Latte cagliato XXXXx x x pellicola aderente
Uova XXXXXXX
Spinaci XXx x pellicola aderente
Piselli verdi, fagioli verdi XXXXx x x pellicola aderente
Funghi XXx x x pellicola aderente
Carote, radici XXXXXXXpellicola aderente
Peperoni XXx x x pellicola aderente
Pomodori XXXXXXXpellicola aderente
Cavoli XXXXXx x pellicola aderente
Frutta deperibile velocemente
(fragole, lamponi, ecc.) XXXx x pellicola aderente
Altra frutta XXXXx x x pellicola aderente
Frutta in scatola (confez. aperta) XXXx x recipiente coperto
Dolci ripieni di crema XXx x recipiente coperto
LLééggeennddee::
XX
: temps de stockage normal
x: temps de stockage possible (seulement des marchandises sûrement fraîches)
Page 21

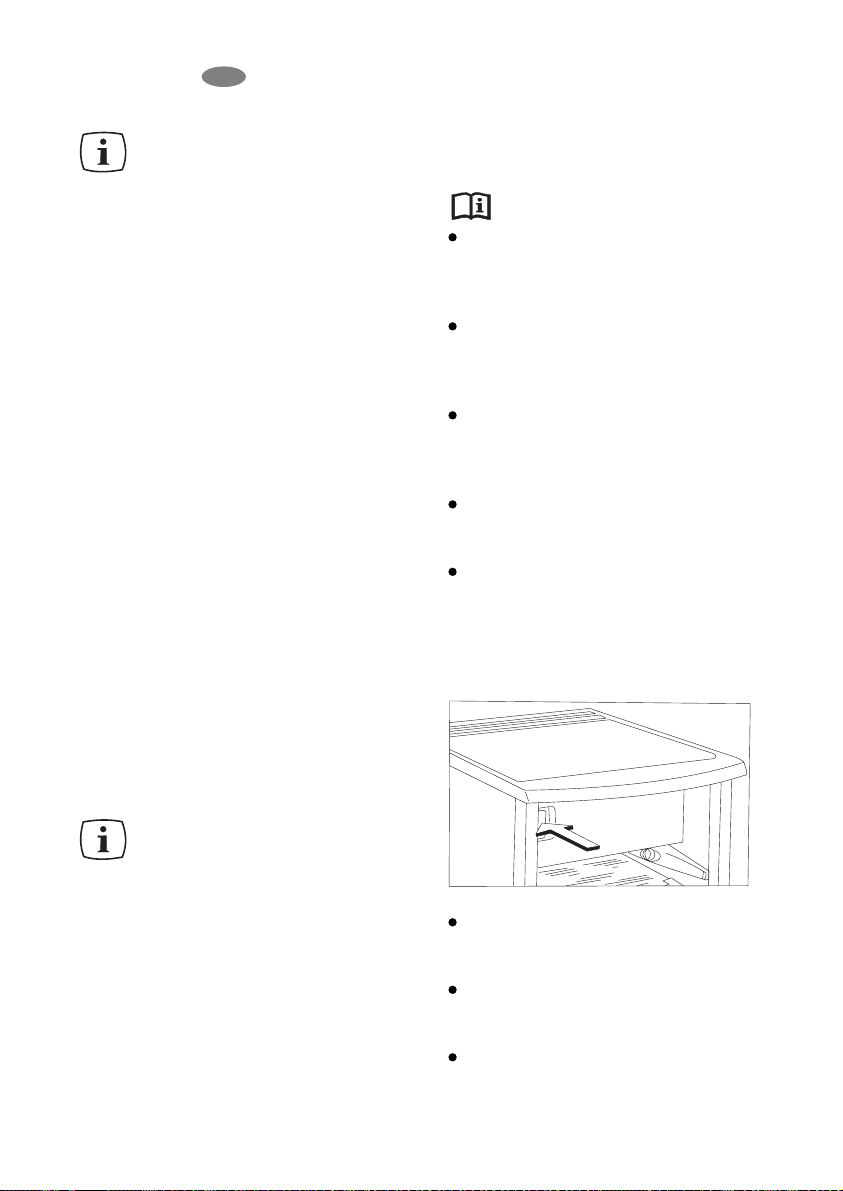

parete interna, vicino al contenitore
per le verdure, nello scomparto per
gli alimenti freschi, in basso a
sinistra. Sono riportati tutti i dati
necessari al servizio assistenza
(tipo, modello, numero di serie, ecc.).
Annotare qui i dati presi dalla
targhetta della vostra
apparecchiatura:
Modello:
N° prodotto:
N° di serie:
Data di acquisto:
electrolux 21
IT
Tabella dei tempi di conservazione (2)
Tempo di conservazione di alimenti surgelati e congelati
Nello scomparto Nello scomparto ****
Alimenti per alimenti freschi per alimenti congelati
+2 - +7 °C -18 °C
Verdure:
fagioli verdi, piselli verdi, verdure miste,
zucchine, grano, ecc. 1 giorno 12 mesi
Alimenti precotti:
piatti di verdure, contorni, con carne, ecc. 1 giorno 12 mesi
Alimenti precotti:
bistecche di lombo, stufato di coscia, carne
di sanguinaccio, ecc. 1 giorno 6 mesi
Alimenti composti da patate, pasta:
purè di patate, gnocchi, gnocchi ripieni, pasta
ripiena, patatine fritte 1 giorno 12 mesi
Minestre:
brodo di carne, minestra di fagioli verdi,
minestra di piselli verdi, ecc. 1 giorno 6 mesi
Frutta:
amarene, ciliegie, uva spina, crema di frutta,
crema di marroni 1 giorno 12 mesi
Carne:
pollo, anatra e interiora 1 giorno 5 mesi
filetti, tonno 1 giorno 6 mesi
Ghiaccioli, gelati 1 giorno 3 settimane
Garanzia e assistenza
Condizioni di garanzia
Assistenza tecnica e parti di
ricambio
Se non si può evitare di ricorrere
all'intervento dell'assistenza,
comunicare il problema al servizio
assistenza della vostra zona.
Quando si richiede l'intervento,
l'apparecchiatura deve essere
identificata con i dati riportati sulla
targhetta.
La targhetta con i dati
dell'apparecchiatura è incollata sulla
Il produttore si riserva il diritto di apportare qualsiasi modifica ai prodotti.
Page 22
40 electrolux
Page 23
electrolux 41
Page 24
11
42 electrolux
GB
Printed by Océ Hungária Kft. SV/E/37. (06) 200380893 2007. 04. 04.
KUNDENDIENST
Servicestellen Points de service Servizio dopo vendita Point of service
5506 Mägenwil/Zürich
Industriestr. 10
9000 St. Gallen
Zürcherstrasse 204 e
4127 Birsfelden
Hauptstrasse 52
6020 Emmenbrücke
Seetalstrasse 1
7000 Chur
Comercialstrasse 19
3018 Bern
Morgenstrasse 131
1028 Préverenges
Le Trési 6
6916 Grancia
Zona Industriale E
Ersatzteilverkauf / Point de vente de rechange / Vendita pezzi di ricambio / spare parts service
Fachberatung, Verkauf/Demonstration, Vente/Consulente (cucina), Vendita/consulting, sales
Garantie
5506 Mägenwil, Industriestrasse 10, Tel. 0848 848 023
8048 Zürich, Badenerstrasse 587, Tel. 044 405 81 11
Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine
Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.
Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse,
höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.
Garantie
Garanzia
Warranty
Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la
mise en service au consommateur (documenté au moyen d’u ne facture, d’un bon de garantie
ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de
déplacement, ainsi que les pièces de rechange.
Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé,
de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installati on
dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences
extérieures ou de force majeure.
Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla
sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino
d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale.
Dalla copertura sono esclusi il logoramento ed i danni ca usati da agenti esterni, interv ento di
terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed
istruzioni per l’uso.
For each product we provide a two-year guarantee from the date of purchase or delivery to the
consumer (with a guarantee certificate, invoice or sales receipt serving as proof).
The guarantee covers the costs of materials, labour and travel.
The guarantee will lapse if the operating instructions and conditions of use are not adhered to,
if the product is incorrectly installed, or in the event of damage caused by external infl uences,
force majeure, intervention by third parties or the use of non-genuine components.
Page 25
Page 26
www.electrolux.com
www.electrolux.ch
933 014 215 - 00 - 200380893
Loading...
