STEP 570 X STEP 600 X

III

Instructions for use

Please read and save these instructions.

Gebrauchsanleitung

Bitte lesen und aufbewahren.

Instruction d’utilisation

Prière de lire et de conserver.

Istruzioni d’uso

Si prega di leggere le istruzioni e di conservarle.

Instrucciones de uso

Lea y conserve estas instrucciones por favor.

Instruções de serviço

Por favor leia e conserve em seu poder.

Gebruiksaanwijzing

Lees en let goed op deze adviezen.

Brugsanvisning

Vær venlight at læse og opbevare.

Bruksanvisning

Var god läs och tag tillvara dessa instruktioner.

Käyttöohje

FIN

Lue ja säilytö

Kullanøm kølavuzu

Lütfen okuyun ve saklayin

Инструкция по

RUS

использованию

Пожалуйста, прочтите и сохраните настоящую инструкцию

You are demanding and expect to purchase quality goods – quality offered by Atlas Copco. We have built a durable and reliable electric power tool for you. Please read the instructions for use before first operation so you can handle your power tool effectively and safely. We are sure that buying an AEG Electric Power Tool from Atlas Copco was the right choice!

Technical Data

Advice for your safety

Measured sound

value

Measured

vibration value

Use

STEP 570 X STEP 600 X

Cutting depth max. in:

Soft– wood 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hard–wood 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Steel 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminium 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nominal power 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stroke rate under no-load 450–3000 min

Lengths of stroke 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bevel cuts up to 45

Weight 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

-1

450–3000 min

-1

J Please pay attention to the safety instructions in the attached leaflet! J Dust that arises when working on material containing asbestos or stonework

containing crystalline silicic acid is harmful to the health. Please follow accident prevention regulations.

J Appliances used at many different locations including open air must be connected

via a current surge preventing switch.

J Always use the protective shields on the machine. J Always disconnect the plug from the socket before carrying out any work on the

machine.

J Always wear goggles when using the machine. It is recommended to wear gloves,

sturdy non slipping shoes and apron.

J Sawdust and splinters must not be removed while the machine is running. J Do not pierce the motor housing as this could damage the double insulation (use

adhesives).

J Keep mains lead clear from working range of the machine. Always lead the cable

away behind you.

J Only plug-in when machine is switched off. J Dust that arises when working on wood or using the tool on industrial material can be

dangerous to health. In this case connect the tool to a suitable suction device.

J Do not use cracked or distorted saw blades.

Typically the A-weighted sound pressure level of the tool is 82 dB (A).The noise level when working can exceed 85 dB (A). Wear ear protectors! Measured valu es determined according to EN 50 144.

Typically the weighted acceleration is 4 m/s2. Measured values determined according to EN 50 144.

This jig saw can cut wood, plastic and metal; it can cut straight lines, bevels, curves, and internal cut-outs. Do not use this product in another way as stated for normal use.

Mains connection

ENGLISH

Connect only to a single-phase AC current supply and only to the mains voltage specified on the rating plate. Connection to sockets without earth protection is possible as the appliance features protective insulation to DIN 57 740/ VDE 0740 and CEE 20. Radio suppression complies with the European standard EN 55014. When fitting the plug, make sure that the brown (live) wire of this appliance is connected to the plug terminal marked L or coloured red, and the blue (neutral) wire of this appliance is connected to the plug terminal marked N or coloured black. Under no circumstances must the wires of this appliance be connected to the earth terminal of the plug marked either E, with the earth symbol or coloured green or green/yellow.

STEP 570 X, STEP 600 X

Brief description

The stroke-rate (= movements per minute of the saw blade) can be infinitely varied by means of the adjustment wheel.

Transparent cover for optimum sawdust removal.

The on-off switch is shaped in such a way that it can be used from the forward or the rear holding position.

The on-off switch can be fixed in the ”On”- position for continuous operation by means of the locking button.

The sawdust blower removes sawdust ahead of the cut – very practical when sawing along a line.

The vibration damper permits quieter running by means of a counterweight on the plunger.

The saw blade can be changed in seconds by using the tension lever.

The base plate can be tilted to both sides by 45

for bevel cuts.

The anti-splintering device almost entirely prevents the edge of the wood from splintering.

The built-in pendulum stroke improves the cutting performance. The pendulum stroke of the saw blade means it is only pressed against the material on the reverse stroke (working stroke) and lifted off the material on the forward stroke. Result: better extraction of sawdust, lower friction –> higher cutting performance. The pendulum stroke can be adjusted by the pendulum stroke control and thus adapted to different kinds of material.

Inserting the saw-blade

Always disconnect the plug from the socket before carrying out any work on the machine.

1. Push the tension lever as far as it will go,

as shown in the illustration.

2. Fit the saw blade into the groove in the

support roller and push it firmly into the plunger as far as it will go; the lug of the saw blade must be in the plunger (see illustration).

3. Release the tension lever and the saw

blade is gripped automatically.

4. Check that the saw blade fits firmly (wear protective

gloves!); the slot in the plunger must always be at an angle to the saw blade (see illustration below).

When fixing the saw blade it might be in a slightly sloping position. When first cutting it will adjust automatically.

Integrated suction channel

III

for connection to a vacuum-cleaner.

Integrated tool storage for spare blade.

Modifications: Text, diagrams and data are correct at the time of printing. In the interest of continuous improvement of our products, technical specifications are subject to alteration without prior notice.

ENGLISH

STEP 570 X, STEP 600 X

Adjusting the

base plate

The base plate can be tilted or moved backward or forward. Setting an angle

For angle cuts and bevels. Loosen the fixing screw, pull the base plate out of the mounting, set it at the required angle (15o, 30o, 45o), push it back into the mounting and tighten the fixing screw again. Angles other than 45

can be set by not pushing the base plate back into the mounting. The angle can be read off the scale. For very exact angle cuts it is

74315

recommended to make a test cut. Moving the base plate

For plunge cuts or cuts in corners. Loosen the fixing screw, push the base plate to the rear and tighten the fixing screw again. The base plate in this position is fixed at the 0

setting.

Moving back For cutting a hole with a short saw blade and sawing near the edge. Take the fixing screw out, push the base plate to the rear and screw the fixing screw tightly into the rear hole. In this position the base plate can also be off-set in longitudinal direction.

Sawdust removal

Anti–splintering device

Adjusting the stroke rate

Only operate the machine with suitable sawdust removal.

The integrated suction channel has the standardized internal diameter of 30 mm. Use the suction hose (Id. No. 4932 3304 12) from our range of accessories to connect it to a household

vacuum cleaner or to an wet-and-dry vacuum cleaner.

1. Push in and turn the suction hose into the suction

channel until it fits firmly.

2. Push the transparent cover downwards to ensure

optimum sawdust removal.

The anti-splintering device almost entirely prevents the edge of the wood from splintering.

Place the anti-splintering device as shown in the illustration with the smooth side downwards and flush with the base plate (this is only possible with the base plate in the forward position).

The stroke-rate (= movements per minute of the saw blade) can be infinitely varied by means of the adjustment wheel.

The letters A to G are printed on the speed control, meaning: A = lowest stroke rate G = highest stroke rate

III

ENGLISH

STEP 570 X, STEP 600 X

The stroke rate appropriate to the material being worked on can be taken from the following table, and the corresponding letter shown on the setting wheel.

Material Stroke rate Wood G

Steel D-E Aluminium D-E Rubber A-C

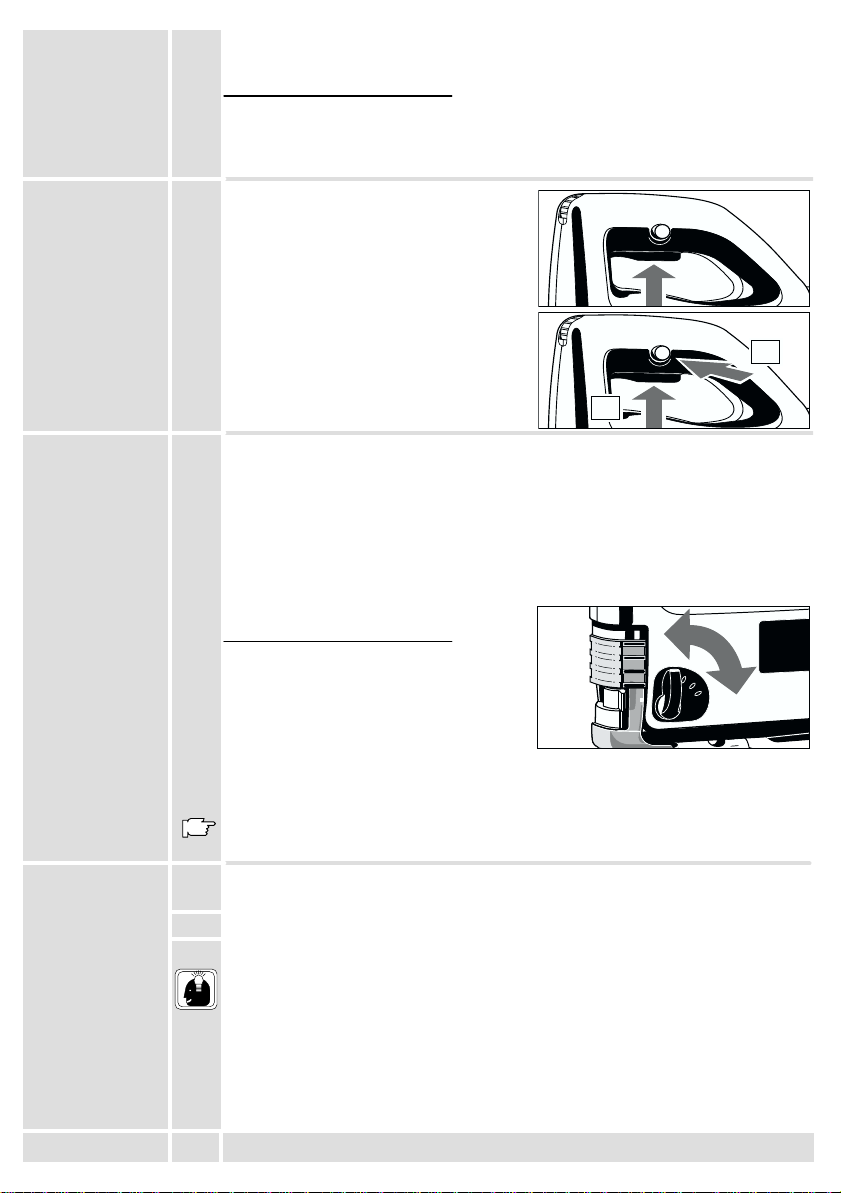

On-/off switch

Adjusting the pendulum stroke

Intermittent use

Switching on: Press On-/off switch

Switching off: Release On-/off switch

Continuous use

Switching on: Press the On-/off switch and then the locking button, after that release on-off switch. Switching off: Press the On-/off switch and then release.

By adjusting the pendulum action the cutting depth of the saw blade teeth is increased or decreased. As a rule of thumb:

Soft material Large pendulum stroke Hard material Small or no pendulum stroke Clean cut surface No pendulum stroke

The appropriate degree of pendulum effect can be taken from the following chart and compared with the marking at the pendulum stroke lever.

Material Degree of swing action Wood I - III

Plastic I Aluminium 0 - I Steel 0 Ceramics 0 Rubber 0

The stroke rate shown in the chart is only a suggestion for your general guidance!

The stroke rate can be set on the stroke rate control even while the motor is running.

III

Advice for operation

ENGLISH

Hints

1. Set the stroke and pendulum stroke according to the material to be cut.

2. Position the machine with the front part of the base plate on the material, and

switch on.

3. Press the machine downwards onto the material and guide it along the cutting line.

Do not press down too hard on the piece you are cutting. Light pressure on the saw blade is sufficient to achieve the optimum rate of sawing. When cutting along a score line, use the marking on the anti-splintering device as an optical guide. To obtain a perfectly straight cut, clamp a strip of wood as a guide along the material or use the parallel guide (accessory). For cutting at an angle, or cutting a bevel, adjust the base plate. For sawing close to the edge, set the base plate at its rearmost position.

STEP 570 X, STEP 600 X

Sawing sheet metal

To avoid vibration, clamp metal sheets onto a wooden base. To saw metal, use cooling agents along the cutting line (oil, white spirit).

Plunge cuts

Parallel guide and circle cutting guide

(Accessory*)

Assembly of

parallel guide

Plunge cuts without pre-drilling a hole are possible with soft materials (wood, light building materials for walls). Harder materials (metals) must first be drilled with a hole corresponding to the size of the saw blade.

Move the base plate to the rearmost setting in order to obtain the best possible cutting angle for starting the cut.(see section ”Adjusting the base plate”)

1. Set the pendulum stroke at the pendulum stroke control to “0”.

2. Without switching the machine on, place it with the front edge of the base plate on

the cutting point.

3. Switch the machine on and carefully lower the saw blade already running into the

material.

III

274315

GERMANY

Using the parallel guide or circle cutting, parallel cuts of 0–200 mm, circular cuts of 100–400 mm are possible. Use cross-cut saw blades.

*Not included in standard equipment, available as an accessory. Push the parallel guide, with the contact

surface facing downwards, through the lugs in the base plate and fasten it in position with the capstand–headed screw.

For cutting from the left or from the right, push the parallel guide in from the appropriate side.

III

27431

G ER

MA NY

III

I I

274315

GERMANY

Cutting a circle

Maintenance

ENGLISH

Push the parallel guide, with the contact surface facing upwards, through the lugs in the base plate and fasten it in position with the capstand–headed screw.

Tighten the centre point into the parallel guide from the top.

Ensure that the saw blade and the circle centre point form one single line.

Further accessories with part numbers are shown in our catalogues.

In order to guarantee constant readiness for operation, the machine should be checked for worn carbon brushes at one of the AEG after–sales servic e agencies.

Use only AEG accessories and spare parts. Should components need to be replaced which have not been described, please contact one of our AEG service agents (see our list of guarantee/service addresses).

If needed, an exploded view of the tool can be ordered. Please state the ten–digit No. as well as the machine type printed on the label and order the drawing at your local service agents or directly at: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden.

STEP 570 X, STEP 600 X

Sie sind anspruchsvoll und erwarten Qualität, die Ihnen Atlas Copco bietet. Für Sie haben wir ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Bitte lesen Sie vor Inbetriebnahme Ihres Gerätes die Gebrauchsanleitung, um Ihr Elektrowerkzeug effektiv und gefahrlos nutzen zu können. Wir sind sicher, daß Sie mit AEG-Elektrowerkzeugen von Atlas Copco Ihre richtige Wahl getroffen haben.

Technische Daten

Hinweise für Ihre Sicherheit

Geräusch-

meßwerte

Vibrations-

meßwerte

Verwendung

STEP 570 X STEP 600 X

Schnittiefe max. in:

Weichholz 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hartholz 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stahl 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminium 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nennaufnahme 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Leerlaufhubzahl 450–3000 min

Hubhöhe 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Schrägschnitte bis 45

Gewicht 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Sicherheitshinweise der beiliegenden Broschüre beachten! J Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit

kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenossenschaft.

J Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern

ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit Ihrem Elektroinstallateur.

J Schutzeinrichtung der Maschine unbedingt verwenden. J Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. J Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes

und rutschsicheres Schuhwerk und Schürze werden empfohlen.

J Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden. J Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen

wird (Klebeschilder verwenden).

J Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer

nach hinten von der Maschine wegführen.

J Maschine nur ausgeschaltet an die Steckdose anschließen. J Bei längerem Bearbeiten von Holz oder bei gewerblichem Einsatz für Materialien, bei

denen gesundheitsgefährdende Stäube entstehen, ist das Elektrowerkzeug an eine geeignete externe Absaugvorrichtung anzuschließen.

J Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht

verwendet werden! Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 82 dB (A).Der

Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen! Meßwerte ermittelt entsprechend EN 50 144.

Die bewertete Beschleunigung beträgt typischerweise 4 m/s2. Meßwerte ermittelt entsprechend EN 50 144.

Die Stichsäge sägt Holz, Kunststoff und Metall. Sie schneidet Geraden, Gehrungen, Kurven und Innenausschnitte. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

Netzanschluß

DEUTSCH

Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.

STEP 570 X, STEP 600 X

Kurzbeschreibung

Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden.

Verschiebbare Klarsichtabdeckung für optimale Späneabsaugung.

Der Ein-/Ausschalter ist so geformt, daß er in vorderer und hinterer Griffposition bedient werden kann.

Für Dauerschaltung kann der Ein-/Ausschalter am Arretierknopf festgestellt werden.

Die Späneblasvorrichtung bläst den Schnitt von Spänen frei; sehr praktisch beim Sägen nach Anriß.

Der Vibrationsausgleich ermöglicht einen ruhigeren Lauf durch gegenläufige Gewichte am Stößel.

Blitzschneller Sägeblattwechsel ohne Werkzeug mit Spannhebel.

Für Schrägschnitte ist die Fußplatte beidseitig

um 45

verstellbar, für Tauchschnitte und

randnahes Sägen ist sie nach hinten versetzbar.

Der Spanreißschutz verhindert weitgehend das Absplittern an der Schnittkante bei Holzbearbeitung.

Die eingebaute Pendelung erhöht die Schnittleistung. Durch die Pendelbewegung des Sägeblattes wird dieses nur beim Rückwärtshub (Arbeitshub) gegen das Material gedrückt, beim Vorwärtshub jedoch vom Material abgehoben. Ergebnis: besserer Spanauswurf, geringere Reibung –> höhere Schnittleistung. Am Pendelschalter kann die Pendelung verstellt und somit den verschiedenen Materialien angepasst werden.

Einsetzen des

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.

Sägeblattes

1. Spannhebel wie in Abbildung gezeigt bis

Anschlag nach außen schwenken.

2. Sägeblatt in die Nut der Stützrolle legen

und bis zum Anschlag fest in den Stößel einschieben; die Nasen des Sägeblattes müssen vollständig im Stößel eintauchen (siehe Abbildung).

3. Spannhebel loslassen – das Sägeblatt

wird automatisch gespannt

4. Sägeblatt auf festen Sitz kontrollieren

(Schutzhandschuhe tragen!); der Schlitz des Stößels muß schräg zum Sägeblatt stehen (siehe Abbildung).

DEUTSCH

Unter Umständen kann das Sägeblatt nach dem Einspannen nicht exakt in Schnittrichtung stehen (leichte Schräglage). Beim ersten Anschnitt richtet sich das Sägeblatt jedoch automatisch aus.

Integrierter

Absaugkanal zum Anschluß einer Späneabsaugung.

III

Integrierte Werkzeuggarage für Zusatzblatt.

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

STEP 570 X, STEP 600 X

Verstellen der

Fußplatte

Die Fußplatte kann schräggestellt, verschoben oder versetzt werden. Schrägstellung

Gehrungen (Schrägschnitte) Hierzu Feststellschraube lösen, Fußplatte aus der Rasterung ziehen, im gewünschten Winkel (15o, 30o, 45o) einrasten lassen und Feststellschraube wieder festziehen. Andere Winkel bis 45 Der Winkel kann an Skala abgelesen werden.

sind außerhalb der Rasterung einstellbar.

74315

Für sehr genaue Schrägschnitte, zuvor einen Probeschnitt durchführen.

Verschieben

Tauchschnitte mit langem Sägeblatt Hierzu Feststellschraube lösen, Fußplatte nach hinten schieben und Feststellschraube wieder festziehen. In dieser Position ist die Fußplatte in

-Stellung fixiert.

Versetzen

Tauchschnitte mit kurzem Sägeblatt und randnahes Sägen Hierzu Feststellschraube herausschrauben, Fußplatte nach hinten versetzen und Feststellschraube in der hinteren Bohrung festziehen. Die Fußplatte ist auch in dieser Position in Längsrichtung verschiebbar.

Späneabsaugung

Spanreißschutz

Einstellen der Hubzahl

Maschine nur mit einer geeigneten Späneabsaugung betreiben.

Der integrierte Absaugkanal hat den genormten Innen-ø von 30 mm. Zum Anschluß an einen Haushaltsstaubsauger oder einen AEG Naß- und Trockensauger den

Saugschlauch (Id.Nr. 4932 3304 12) aus dem Zubehörprogramm verwenden.

1. Saugschlauch drehend in den Absaugkanal stecken

bis er festsitzt.

2. Klarsichtabdeckung nach unten schieben, somit ist

eine optimale Staubabsaugung gegeben.

Der Spanreißschutz verhindert weitgehend das Absplittern an der Schnittkante bei Holzbearbeitung.

Den Spanreißschutz wie in Abb. mit der glatten Seite nach unten bündig auf die Fußplatte stecken (nur in der vorderen Fußplattenstellung möglich).

Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden.

Auf dem Stellrad sind die Buchstaben A ... G aufgedruckt; hierbei gilt: A = kleinste Hubzahl G = größte Hubzahl

III

DEUTSCH

STEP 570 X, STEP 600 X

Ein-/Ausschalten

Die für das zu bearbeitende Material geeignete Hubzahl der nachfolgenden Tabelle entnehmen und den entsprechenden Buchstaben auf dem Stellrad einstellen.

Material Hubzahl Holz G

Stahl D-E Alu D-E Gummi A-C

Momentschaltung

Einschalten: Ein-/Ausschalter drücken.

Ausschalten: Ein-/Ausschalter loslassen.

Dauerschaltung

Einschalten: Ein-/Ausschalter drücken und dann Arretierknopf drücken, Ein-/Ausschalter loslassen. Ausschalten: Ein-/Ausschalter drücken und loslassen.

Einstellen der Pendelung

Arbeitshinweise

Tips

DEUTSCH

Beim Einstellen der Pendelung wird der Eingriff der Sägeblattzähne in das Material vergrößert bzw. verkleinert. Als Faustregel gilt:

Weiche Materialien große Pendelung Harte Materialien kleine Pendelung bzw. keine Pendelung Saubere Schnittoberfläche keine Pendelung

Die geeignete Pendelung der nachfolgenden Tabelle entnehmen und am Pendelschalter einstellen.

Material Pendelstufe Holz I - III

Kunststoff I Alu 0 - I Stahl 0

III

Keramik 0 Gummi 0

Die in der Tabelle vorgeschlagenen

Pendelstufen sind nur Anhaltswerte. Das Einstellen der Pendelung am Pendelschalter läßt sich auch bei laufender

Maschine vornehmen.

1. Hubzahl und Pendelung entsprechend dem zu bearbeitenden Material einstellen

2. Maschine mit dem vorderen Teil der Fußplatte auf das Material aufsetzen und

einschalten.

3. Die Maschine von oben auf das Material drücken und entlang der Schnittlinie

führen. Nicht zuviel Schnittdruck geben. Ein leichter Druck auf das Sägeblatt genügt um

einen optimalen Sägefortschritt zu erzielen. Bei Sägen nach Anriß die Markierung im Spanreißschutz als Orientierungshilfe verwenden. Für exakt gerade Schnitte, eine Leiste als Anschlag auf das Material klemmen oder Parallelanschlag (Zubehör) verwenden. Für Gehrungsschnitte (Schrägschnitte) die Fußplatte verstellen. Für randnahes Sägen die Fußplatte in die hinterste Stellung versetzen.

STEP 570 X, STEP 600 X

Sägen von Blechen

Um ein Mitfedern zu vermeiden, Bleche auf einer Holzunterlage festspannen. Beim Metallsägen entlang der Schnittlinie Kühlmittel (Öl, Petroleum) auftragen.

Herstellen von Innenausschnitten

Parallelanschlag mit Kreisführung

(Zubehör*)

Verwendung als

Parallelanschlag

Tauchsägen ist nur in weicheren Materialien (Holz, Leichtbaustoffe für Wände) möglich, bei härteren Materialien (Metalle) muß eine dem Sägeblatt entsprechend große Bohrung angebracht werden.

Um einen günstigen Schnittwinkel zum Einstechen zu erhalten, die Fußplatte in die hinterste Stellung versetzen.(siehe Kap. ”Verstellen der Fußplatte”)

1. Pendelung am Pendelschalter auf “0” stellen.

2. Maschine ausgeschaltet mit der vorderen Kante der Fußplatte auf die Schnittstelle

aufsetzen.

3. Maschine einschalten und Sägeblatt vorsichtig sägend in das Material eintauchen.

III

274315

GERMANY

Mit Hilfe des Parallelanschlags mit Kreisführung sind Parallelschnitte von 0 - 200 mm und Kreisschnitte von 100 - 400 mm möglich. Geschränkte Sägeblätter verwenden.

* Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

Den Parallelanschlag mit der Anschlagfläche nach unten durch die Laschen in der Fußplatte schieben und mit der Knebelschraube befestigen

Für links bzw. rechts angeschlagene Schnitte den Parallelanschlag von der entsprechenden Seite einschieben.

III

274 315

G ER

MA N

III

274315

GERMANY

Verwendung als

Kreisführung

Wartung

DEUTSCH

Den Parallelanschlag mit der Anschlagfläche nach oben durch die Laschen in der Fußplatte schieben und mit der Knebelschraube befestigen.

Die Kreisführung von oben in den Parallelanschlag einschrauben.

Darauf achten, daß Sägeblatt und Kreisführung eine Linie bilden.

Weiteres Zubehör mit den Bestellnummern ersehen Sie bitte aus unseren Katalogen. Um eine ständige Betriebsbereitschaft zu gewährleisten, sollte die Maschine einmal

jährlich auf abgenutzte Kohlebürsten in einem AEG-Kundendienststützpunkt untersucht werden.

Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden angefordert werden.

STEP 570 X, STEP 600 X

Vous avez des exigences et vous voulez de la qualité – une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuillez lire attentivement le mode d’emploi afin d’en tirer le plus d’efficacité et d’éviter tout risque de danger. Nous sommes convaincus qu’avec les outils électriques Atlas Copco vous avec fait le choix qu’il fallait.

Caractéristiques techniques

Conseils de sécurité

Mesure de bruit

Valeur de

vibration mesurée

Utilisation

STEP 570 X STEP 600 X

Profondeur de coupe max.:

Bois tendre 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bois 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Acier 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminium 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Puissance absorbée 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . .

Nombre de courses à vide 450–3000 min

Hauteur de la course 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . .

Coupe de biais jusqu’à 45

Poids 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. J La poussière qui se dégage lors de l’usinage des matériaux contenant de l’amiante

et des pierres contenant de l’acide silicique cristallin porte atteinte à la santé.

J Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs

de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d’une part, en tenir compte lors de l’utilisation de notre appareil et d’autre part, en parler à votre électricien.

J Il est absolument impératif d’utiliser le dispositif protecteur de la machine. J Avant tous travaux sur la machine extraire la fiche de la prise de courant. J Toujours porter des lunettes protectrices lorsqu’on travaille avec la machine. Des

gants de sécurité et un masque de protection sont recommandés.

J Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. J Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de

l’isolation de protection (utiliser des autocollants).

J Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la

machine. Toujours maintenir le câble d’alimentation à l’arrière de la machine.

J Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt. J Lors de travaux de ponçage de longue durée, sur du bois ou autres matériaux

dégageant de la poussière nocive pour la santé, la machine doit être raccordée à un appareil d’aspiration.

J Ne pas utiliser de lames de scie fissurées ou déformées.

La mesure réelle (A) du niveau de bruit de l’outil est 82 dB (A).Le niveau du briut en fonctionement peut dépasser 85 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144.

L’accélération réelle mesurée est 4 m/ s2. Valeurs de mesures obtenues conformément à la norme européenne 50 144.

La scie sauteuse coupe le bois, la matière synthétique et le métal. Elle permet les coupes droites, de biais, de courbes et de découpes intérieures. Comme déjà indiqué, cette machine n’est conçue que pour une utilisation normale.

Branchement secteur

FRANÇAIS

Nos machines fonctionnent uniquement sur courant alternatif monophasé. S’assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014.

STEP 570 X, STEP 600 X

Description

Le bouton de réglage permet de régler sans à–coups le nombre de courses (nombre de mouvements effectués par la lame de scie en une minute).

Capot transparent décalable, prévu pour l’aspiration optimale des copeaux.

La forme de l’interrupteur de marche/arrêt est telle, qu’il peut être utilisé en position avant ou arrière de la poignée.

En marche continue, l’interrupteur de marche/arrêt peut être maintenu en position au moyen de blocage.

Le dispositif d’aspiration des copeaux dégage la coupe, ce qui est particulièrement appréciable lors du sciage devant être effectué selon un tracé.

La compensation des vibrations se traduit par une coupe très calme grâce aux contrepoids antagonistes au niveau du coulisseau.

Changement ultra-rapide de la lame de scie sans avoir recours à un outil, grâce au levier de serrage.

Afin de permettre la réalisation d’une coupe de biais, la semelle doit être inclinée des deux côtés

à 45

. Elle doit être décalée vers l’arrière lorsqu’on désire effectuer des coupes en plongée et un sciage à proximité des bords.

Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois.

Le mécanisme pendulaire intégré augmente le rendement de coupe. Du fait de son mouvement pendulaire, la lame de scie n’est pressée contre le matériau qu’au moment du déplacement vers l’arrière (course de travail) et elle est soulevée du matériau pendant le déplacement vers l’avant. Résultat: meilleure éjection des copeaux, diminution du frottement –> augmentation de la performance de coupe. Le mouvement pendulaire peut être réglé au moyen du commutateur ce qui permet de l’adapter aux différents matériaux.

Mise en place de

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

la lame de scie

1. Faire pivoter le levier de serrage vers

l’extérieur et jusqu’à concurrence de sa butée, comme l’indique la figure correspondante.

2. Placer la lame de scie dans la fente du

galet d’appui et l’introduire dans le coulisseau jusqu’à concurrence de sa butée; les deux épaulements de la lame de scie doivent venir en contact avec le collet du coulisseau (voir figure).

3. Relâcher le levier de serrage et la lame de

scie se trouve serrée automatiquement.

4. Vérifier le positionnement correct de la lame de scie

(ne pas oublier de porter des gants de protection!). La fente du coulisseau doit se trouver en position inclinée par rapport à la lame de scie (voir figure).

FRANÇAIS

Canal d’aspiration intégré

pour le raccordement d’un dispositif d’aspiration des copeaux.

III

Logement pour une lame de scie additionnelle.

Modifications: Les textes, les illustrations et les données techniques correspondent à la situation au moment de l’impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

STEP 570 X, STEP 600 X

Après avoir serré la lame de scie, il se peut que cell-ci ne soit pas orientée

précisément dans le sens de la coupe (position légèrment en biais). Pendant la première coupe cependant, la lame de scie s’ajustera automatiquement.

Réglage de la semelle

Aspiration des copeaux

Pare-éclats

Réglage du nombre de courses

FRANÇAIS

La semelle peut être inclinée, repoussée ou décalée. Inclinaison coupes inclinées (coupe de biais). Pour ce faire, desserrer la vis de réglage, sortir la semelle du cran, l’encranter à l’angle souhaité (15

, 30o, 45o) et resserrer la vis de réglage. Les autres angles sont réglables en dehors de la plage d’encrantement. L’angle peut être lu sur le cadran. Pour les coupes de biais précises, exécuter préalablement un coupe d’essai. Repoussement avec longue lame de scie.

coupes en plongée

74315

Pour ce faire, desserrer la vis de réglage, repousser la semelle vers l’arrière et resserrer la vis de réglage. Dans cette position, la semelle est fixée en position

. Décalage coupes en plongée avec courte lame de scie et coupes à proximité des bords. Pour ce faire, desserrer la vis de réglage, décaler la semelle vers l’arrière et serrer la vis de réglage dans le trou arrière. Dans cette position, la semelle est également décalable en sens longitudinal.

N’utiliser la machine qu’en liaison avec un dispositif d’aspiration approprié des copeaux.

Le ø intérieur normalisé du canal d’aspiration intégré est de 30 mm. Pour permettre le branchement sur un

aspirateur ménager ou un aspirateur à sec/liquide Atlas Copco, utiliser le tuyau d’aspiration AEG (Nº 4932 3304 12) faisant partie du programme d’accessoires.

III

1. Introduire intégralement le tuyau d’aspiration dans le

canal en lui appliquant un mouvement de rotation.

2. Pousser le capot transparent vers le bas, afin d’obtenir

une aspiration optimale de la sciure. Le pare-éclats réduit considérablement les

éclats sur les bords de coupe lors du sciage du bois.

Introduire le pare-éclats sur la semelle comme le montre la figure, c’est-à- dire côté lisse vers le bas (possible uniquement en position avant de la semelle).

Le bouton de réglage permet de régler sans à–coups le nombre de courses (nombre de mouvements effectués par la lame de scie en une minute).

Le bouton de réglage porte les lettres A ... G qui signifient: A = Nombre de courses le plus faible G = Nombre de courses le plus élevé

STEP 570 X, STEP 600 X

Mise en marche/arrêt

Le régime des courses, approprié au matériau à usiner, est spécifié sur le tableau suivant. Il vous suffit d’ajuster la lettre correspondante sur le bouton de réglage.

Matériau à scier Nombre de courses Bois G

Acier D-E Aluminium D-E Caoutchouc A-C

Marche momentanée

Mise en marche: appuyer sur l’interrupteur

Marche/Arrêt Arrêt: lâcher l’interrupteur Marche/Arrêt

Marche continue

Mise en marche: appuyer d’abord sur l’interrupteur marche/arrêt puis sur le bouton de blocage, lâcher l’interrupteur marche/arrêt. Arrêt: appuyer sur l’interrupteur

marche/arrêt et lâcher.

Réglage du mouvement pendulaire

Conseils pratiques

Conseils

FRANÇAIS

Lors du réglage du mouvement pendulaire, la pénétration des dents de la lame de scie est augmentée ou diminuée. Règle approximative applicable:

Matériaux tendres Grand mouvement pendulaire Matériaux durs Petit mouvement pendulaire ou pas de

mouvement pendulaire Surface de coupe

soignée Pas de mouvement pendulaire Les mouvements pendulaires appropriés sont indiqués sur le tableau ci-dessous et

se règlent au moyen du commutateur pendulaire. Matériau Degré pendulaire Bois I - III

Matière synthétique I Aluminium 0 - I Acier 0

III

Céramique 0 Caoutchouc 0

Les degrés pendulaires proposés sur le tableau ne sont bien entendu que des valeurs indicatives et approximatives!

Le réglage pendulaire au moyen du commutateur peut tout aussi avoir lieu lorsque la machine est en marche.

1. Régler le nombre de courses et mouvements pendulaires en fonction du matériau

à scier.

2. Appliquer la partie avant de la semelle sur le matériau à scier et brancher la

machine.

3. Appuyer la machine sur le matériau à scier (pression appliquée du haut) et la

guider le long de la ligne de coupe. Ne pas excercer une pression de coupe excessive. Une pression légère sur la lame

de scie est amplement suffisante pour garantir une progression optimale de la scie. Lorsque l’on doit scier selon un tracé, se servir du repère placé sur le pare-éclats afin de faciliter l’orientation. Afin d’assurer une coupe rectiligne, fixer une barrette sur le matériau pour faire office de butée ou encore, utiliser une butée parallèle (accessoire). Lorsqu’on doit effectuer des coupes inclinées (coupes de biais), il convient alors de décaler la semelle. S’il s’agit de scier à proximité des bords, amener la semelle dans la position la plus arrière.

STEP 570 X, STEP 600 X

Sciage de tôles

Afin d’éviter l’effet de ressort, fixer les tôles sur un morceau de bois. Si l’on doit scier du métal, utiliser un liquide réfrigérant le long de la ligne de coupe (huile, pétrole).

Réalisation de découpes intérieures

Butée parallèle avec guidage circulaire

(accessoire*)

Utilisation en tant

que butée

parallèle

Le sciage en plongée n’est possible que dans des matériaux tendres (bois, matériaux de construction légers pour les murs). Si les matériaux sont plus durs (métaux), une percée plus importante doit être faite au moyen de la lame.

Afin d’obtenir un angle de coupe favorable pour le sciage en plongée, déplacer la semelle dans sa position la plus arrière.(voir chapitre ”Réglage de la semelle”)

1. Le mouvement pendulaire doit être amené sur ”0” sur le commutateur sélecteur.

2. Le bord avant de la semelle doit être placé sur le point de coupe, alors que la

machine est débranchée.

3. Brancher la machine et introduire la lame prudemment dans le matériau.

III

274315

GERMANY

A l’aide du guide parallèle et circulaire, on peut réaliser des coupes parallèles de 0 200 mm et circulaires de 100 - 400 mm. Utiliser des lames de scie sauteuse avoyées.

*Ces pièces ne font pas partie de la livraison. Il s’agit là de compléments proposés pour votre machine et énumérés dans le catalogue d’accessoires.

La face d’arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l’éclisse de la semelle et être fixée au moyen de la vis à garret.

La butée parallèle doit être introduite du côté correspondant pour permettre les coupes à gauche ou à droite.

III

2 7431

GE R

MA NY

III

I I

274315

GERMANY

Utilisation en tant

que guidage

circulaire

Entretien

FRANÇAIS

La face d’arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans

l’éclisse de la semelle et être fixée au moyen de la vis à garret.

Visser le guidage circulaire dans la butée parallèle.

Veiller à ce que la lame de scie forme une seule ligne avec le guidage circulaire, c’est-à-dire, que cet ensemble soit en alignement.

Pour d’autres accessoires, consulter notre catalogue. Afin de garantir une disponibilité de service permanente, il est recommandé de faire

contrôler une fois par an les balais (charbons) auprès d’un service après–vente AEG.

N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après–vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D–71361 Winnenden.

STEP 570 X, STEP 600 X

La vostra richiesta ed aspettativa è quella di acquistare merce d’elevata qualità - qualità offerta da Atlas Copco. Noi costruiamo per voi utensili elettrici durevoli e affidabili. Si prega di leggere attentamente le istruzione al primo utilizzo cosicché si possa utilzzare l’utensile elettrico in modo più sicuro e corretto. Siamo sicuri che acquistare gli utensili elettrici AEG di Atlas Copco sia la scelta migliore.

Dati tecnici

Norme di sicurezza

Livello di

rumorosità

Livello di

vibrazione

Possibilità’ di utilizzo

STEP 570 X STEP 600 X

Massima profondità di taglio nel:

Legno tenero 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Legno 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Acciaio 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alluminio 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Potenza assorbita 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . .

Numero di corse a vuoto 450–3000 min

Altezza corsa 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tagli obliqui fino a 45

Peso 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

J Si prega di leggere con attenzione le istruzioni riguardanti la sicurezza, nel volantino

allegato.

J Tenere presente che la polvere che si solleva durante la lavorazione di materiali con

amianto, pietra silice cristallizzata, é dannosa alla salute. Attenersi sempre alle prescrizioni di sicurezza vigenti in materia.

J Gli apparecchi mobili usati all’aperto devono essere collegati interponendo un

interruttore di sicurezza per guasti di corrente.

. . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Usare sempre il dispositivo di protezione dell’apparecchio. J Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di

corrente.

J Durante l’uso dell’apparecchio utilizzare sempre gli occhiali di protezione. Inoltre si

consiglia di usare sistemi di protezione per la respirazione e per l’udito, oltre ai guanti di protezione.

J Non rimuovere trucioli o schegge mentre l’utensile è in funzione. J Evitare di forare la carcassa dell’utensile per non danneggiare l’isolamento.

(Utilizzare placchette adesive).

J Tenere sempre lontano il cavo di collegamento dall’area di lavoro dell’attrezzo. J Inserire la spina solo con interruttore su posizione “OFF”. J Per lunghe lavorazioni nel legno o con altri materiali che producono poveri dannose

alla salute, e’ prescritto l’utilizzo sull’utensile dell’aspirazione polvere.

J Non devono essere utilizzate nè lame incrinate nè lame la cui forma abbia subito

alterazioni. La misurazione A della pressione del livello sonoro di un utensile di solito deve

essere 82 dB (A).Il livello di rumorosità durante le lavorazioni può superare gli 85 dB (A). Utilizzare le protezioni per l’udito! Valori misurati conformemente alla norma EN 50 144.

La misurazione dell’accellerazione di solito è 4 m/s2. Valori misurati conformemente alla norma EN 50 144.

Questo seghetto alternativo può essere utilizzato per lavorare legno, materiale sintetico e acciaio: per effettuare tagli diritti e obliqui, curve e per tagli all ’ interno del materiale. Utilizzare il prodotto solo per l’uso per cui è previsto.

Collegamento alla rete

ITALIANO

Alimentazione dell’utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell’utensile. Il collegamento é possibile anche con prese non munite di contatto di protezione: é previsto infatti un isolamento di protezione conforme a norme DIN 57740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi é conforme alla norma europea EN 55014.

STEP 570 X, STEP 600 X

Breve indicazione

Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina.

Copertura trasparente di protezione della lama che può essere spostata per permettere un’aspirazione perfetta dei trucioli.

Interruttore di grandi dimensioni, comodo da azionare.

Per il funzionamento in continuo, l’interruttore può essere bloccato in posizione attraverso il pulsante di arresto interruttore.

Soffiatrucioli per mantenere pulita la linea di taglio, particolarmente utile quando si praticano tagli seguendo una traccia.

Compensazione delle vibrazioni, che permette un funzionamento silenzioso, grazie a pesi contrapposti nella sede di inserimento lama.

Sostituzione velocissima della lama. Grazie alla leva di bloccaggio e sbloccaggio della lama infatti, non si ha la necessità di utilizzare alcun attrezzo.

Piedino inclinabile da entrambi i lati fino a 45

per effettuare tagli obliqui, e spostabile posteriormente per tagliare in prossimità dei bordi e per effettuare tagli ad immersione.

Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione.

Movimento oscillatorio della lama per migliorare la qualità del taglio. Grazie a questo movimento oscillatorio, la lama viene premuta contro il materiale da lavorare solo nella corsa di ritorno (corsa di lavoro), mentre non lo è nella corsa di andata. Risultato: migliore espulsione dei trucioli, minore attrito –> migliore qualità del taglio. L’oscillazione può essere regolata, tramite apposito interruttore, a seconda del tipo di materiale.

Inserimento della lama

Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente.

1. Spostare verso l ’esterno e fino al punto di

arresto la leva di bloccaggio e sbloccaggio della lama, come indicato in figura.

2. Posizionare la lama nella scanalatura del

rullo di appoggio ed spingerla a fondo nella propria sede. Le sporgenze della lama devono essere introdotte completamente nella sede (si veda figura).

3. Rilasciare la leva, la lama verrà fissata

automaticamente.

4. Controllare che la lama sia inserita saldamente ed in

maniera coretta (indossate i guanti di prodezione). La fessura della sede della lama deve essere obliqua

ITALIANO

rispetto alla lama (si veda figura sotto). Quando si inserisce una lama, questa potrebbe non

essere perfettamente allineata. Nel momento in cui si inizia a lavorare questa automaticamente viene allineata.

Canalina integrata di aspirazione per attaco

III

aspiratrucioli.

Vano alloggiamento lama di scorta intergrato.

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all’epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all’ulteriore sviluppo dei nostri prodotti.

STEP 570 X, STEP 600 X

Regolazione del

piedino

Il piedino può essere inclinato, spostato o arretrato. Posizione inclinata

Tagli obliqui. Per regolare in piedino in questa posizione, allentare la vite di fissaggio, estrarlo dalla tacca di arresto, posizionarlo con l’angolo di inclinazione necessario

(15

,30o, 45o) e riavvitare a fondo la vite di fissaggio. Altri angoli fino a 45

possono essere fissati al di fuori delle tacche. L’angolo di inclinazione può essere letto sulla scala. Per effettuare tagli obliqui perfetti, praticare prima un taglio di prova.

74315

Arretrare Tagli ad immersione con lama lunga. Allentare la vite di fissaggio, spingere indietro il piedino riavvitare a fondo la vite di fissaggio. In questa posizione il piedino di trova a 0

Cambiare di posizione Tagli ad immersione con lama corta e per tagliare lungo i bordi. Rimuovere la vite di fissaggio spostare indietro il piedino e collocare e riavvitare la vite nell’ultimo foro. Il piedino anche in questo posizione può essere spostato in senso longitudinale.

Aspirazione trucioli

Protezione taglio

Regolazione del numero delle corse

Utilizzare l’utensile solo con un dispositivo di aspirazione trucioli idoneo.

La conalina di aspirazione integrata. ha un diametro interno di 30 mm. Ad essa può essere collegato, tramite il tubo di aspirazione (N. 4932 3304 12) un aspiraolvere domestico oppure un

aspiratore a secco e a umido della AEG che protrete scegliere nell’ampia gamma di accessori della AEG.

1. Infilare e fissare il tubo di aspirazione nella canalina di

aspirazione integrata .

2. Spingere verso il basso il riparo trasparente della

lama, alfine di ottenere una perfetta aspirazione.

Dispositivo di protezione del taglio per evitare che il legno si scheggi in prossimità del taglio durante la lavorazione.

Inserire il dispositivo di protezione del taglio sul piedino con parte piatta rivolta verso il basso, come mostrato in figura. (Ciò è possibile solo se il piedino si trova nella posizione avanzata).

Regolazione del numero delle corse (movimento della lama al minuto) tramite apposita rotellina.

Sulla rotellina sono impresse le lettere

A....G, si tenga presente che:

A = minor numero di corse G = maggior numero di corse

III

ITALIANO

STEP 570 X, STEP 600 X

Accensione– Spegnimento

Si ricavi dalla tabella seguente il numero di corse più adatto per ogni materiale, e si imposti la lettera corrispondente sull’apposita rotellina di regulazione.

Materiale numero corse Legno G

Acciaio D–E Alluminio D–E Gomma A–C

Inserimento momentaneo

Accensione: premere l’interruttore.

Fermo: lasciare libero l’interruttore.

Funzionamento continuo

Accensione: premere l’interruttore e successivamente il blocco interruttore, poi lasciare libero l’interruttore. Fermo: premere e poi lasciare libero l’interruttore.

Regolazione del movimento oscillatorio della lama

Istruzioni d’uso

Qualche

suggerimento

ITALIANO

Regolando l’oscillazione, si aumenta o si diminuisce l’incisività dei denti della lama nel materiale.

Materiali dolci: oscillazione più ampia Materiali duri: oscillazione ridotta o nessuna oscillazione Linea di taglio più pulita nessuna oscillazione

Si ricavi dalla tabella seguente il tipo di oscillazione più idonea e si imposti l’oscillazione attraverso l’apposito interruttore.

Materiale Gradi di oscillazione Legno I–III

Materiale sintetico I Alluminio 0–I Acciaio 0

III

Ceramica 0 Gomma 0

I livelli di oscillazione riportati in tabella sono da considerarsi come puramente indicativi.

L’oscillazione può essere impostata o variata, agendo sull’apposito interruttore anche ad utensile in funzione.

1. Impostare l’oscillazione e il numero delle corse più adatti al tipo di materiale da

lavorare.

2. Posizionare l’utensile con la parte anteriore del piedino sul materiale e azionare.

3. Premere l’utensile dall’alto sul materiale e guidarlo lungo la linea di taglio.

Non applicare eccessiva pressione. Una leggera pressione sulla lama è sufficiente per ottenere ottimi risultati. Se si effettuano dei tagli seguendo una traccia,utilizzare la marcatura sul dispositivo di protezione taglio come riferimento. Per tagli perfettamente diritti, utilizzare un listello come guida, fissandolo sul materiale oppure utilizzare la guida parallela (accessorio) Il dispositivo di protezione del taglio evita che il legno si scheggi ai bordi del taglio durante la lavorazione. Per effettuare tagli in prossimità dei bordi portare il piedino nella posizione più arretrata.

STEP 570 X, STEP 600 X

Effettuare tagli nella lamiera

Per evitare flessioni, fissare la lamiera da tagliare su un appoggio di legno. Segando i metalli, applicare del refrigerante lungo la linea di taglio (olio o petrolio; p.e)

Effettuare tagli dall’interno del materiale

Guida parallela con guida per tagli circolari

(Accessorio*)

Utilizzo della

guida come

guida parallela

E’possibile effettuare tagli ad immersione solo nei materiali dolci (legno, materiali per costruzione leggera) per i materiali (metalli) duri è invece necessario praticare un foro adatto alle dimensioni della lama.

Per ottenere il giusto angolo di taglio, spostare il piedino nella posizione più arretrata (si veda paragrafo ”Regolazione del piedino ”)

1. Impostare l’ interruttore di regulazione dell ’ oscillazione sullo “O”.

2. Ad utensile spento, posizionare la parte anteriore del piedino sulla linea di taglio.

3. Accendere l’utensile e immergere con molta cura la lama nel materiale.

III

274315

GERMANY

Con l’aiuto della guida parallela con guida per tagli circolari è possibile effettuare tagli in parallelo da 0–20 mm e tagli circolari da 100 a 400 mm. Utilizzare lame stradate.

* Non incluso nella dotazione standard, disponibile a parte come accessorio. Spingere la guida parallela, con la

superficie di arresto verso il basso, attraverso gli appositi passanti del piedino e fissare con la vite con testa a spina.

Per seguire tagli guidati a destra o a sinistra, posizionare la guida dal lato corripondente.

III

2 7431

GE R

MA NY

III

274315

GERMANY

Utilizzo della

guida come

guida per tagli

circolari

Manutenzione

ITALIANO

Spingere la guida parallela, con la superficie di arresto verso l’alto attraverso, gli appositi passanti del piedino e fissare con la vite con testa a spina.

Avvitare la guida per tagli circolari, dall’alto, nella guida parallela.

Verificare che la lama e la guida per tagli circolari formino una linea.

Per la vasta gamma di accessori e relativi codici consultare i nostri cataloghi.

Al fine di garantire un rendimento costante durante le operazioni le spazzole di carbone della macchina dovrebbe essere controllate annualmente presso i centri assistenza AEG.

Utilizzare esclusivamente accessori e pezzi di ricambio AEG. L’installazione di pezzi di ricambio non specificamente prescritti dall’AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica).

In caso di mancanza del disegno esploso, può essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi.

STEP 570 X, STEP 600 X

Usted exige lo mejor y compra calidad – la calidad que ofrece Atlas Copco. Hemos fabricado para usted una herramienta fiable y duradera. Sólo es posible trabajar de forma eficaz y sin riesgo para su salud si lee atentamente estas instrucciones antes de usar la herramienta. Queremos satisfacer a nuestros clientes y nos gustaría que Vd. volviera a comprar una Herramienta Eléctrica AEG de Atlas Copco.

Datos técnicos

Consejos de seguridad

Valor sonoro

medido

Valor medido de

vibración

Uso

STEP 570 X STEP 600 X

Profundidad de corte máx. en:

Madera blanda 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Madera 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Acero 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminio 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Potencia nominal 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nº de carreras en vacío 450–3000 min

Carrera 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cortes sesgados hasta 45

Peso 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Preste atención a las instrucciones de seguridad del libro adjunto. J Atencion! Al taladrar materiales de amianto/asbesto y/o piedras de silice, el polvo,

que se produce es perjudicial para su salud. Protéjase de la inhalación de ese polvo según normas de seguridad VBG–119.

J Conecte siempre la máquina a una red protegida por interruptor diferencial y

magnetotérmico, para su seguridad personal, según normas establecidas para instalaciones eléctricas de baja tensión.

J Usar siempre las piezas de protección de la máquina. J Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la

máquina.

J Para trabajar con la máquina, utilizar siempre gafas de protección,guantes, calzado

de seguridad antideslizante, así como es recomendable usar protectores auditivos.

J Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la

máquina en funcionamiento.

J No perforar la carcasa de la máquina, pues se rompería el doble aislamiento. J Mantener siempre el cable separado del radio de acción de la máquina. J Enchufar la máquina a la red solamente en posición desconectada. J En trabajos de larga duracion o en usos industiales, cortando madera u otros

materiales, el polvo resultante es perjudicial para su salud. Evite respirarlo: para ello, la herramienta dispone de una toma de absorcion donde puede conectar una aspiradora.

J No usar seguetas rajadas o torcidas.

La presión acústica se eleve normalmente 82 dB (A).El nivel de ruido, con la máquina trabajando, p odrá sobrepasar circunstancialmente 85 db (A). Usar protectores auditivos!Determinación de los valores de medición según norma EN 50 144.

La acelaración se eleva normalmente a 4 m/s2. Determinación de los valores de medición según norma EN 50 144.

Esta sierra de calar puede cortar madera, plástico y metal; puede cortar líneas rectas, biseles, curvas y efectuar cortes internos. Utilizar este producto unicamente para el uso al que está destinado.

Conexión eléctrica

ESPAÑOL

Conectar solamente a corriente alterna monofásica y solo a la tensión indicada en la placa de características. También se puede conectar a una base de enchufe sin contacto de protección, ya que el aparato posee un aislamiento según norma DIN 57 740/VDE 0740 correspondientes a CEE 20. La protección antiparasitaria corresponde a la norma europea EN 55014.

STEP 570 X, STEP 600 X

Breve descripción

El número de carreras (= movimientos por minuto de la segueta) se puede variar infinitamente por medio de la rueda de ajuste.

Tapa transparente corrediza para una óptima absorción del serrín.

EL interruptor de conexión ha sido dise ñ ado para su utilización cómoda,independientemente de la forma de sujetar la máquina.

En trabajos de larga duración puede dejarse fijo el interruptor con el botón de enclavamiento.

El soplador de serrín elimina el serrín por delante del corte – muy práctico cuando se sierra a lo largo de una línea.

El amortiguador de vibración permite funcionamiento más suave mediante un contrapeso en el soporte–eje de segueta.

La segueta se puede cambiar en cuestión de segundos con la palanca.

La placa base se puede inclinar hacia ambos lados 45

para hacer cortes sesgados.

El dispositivo anti–astillas impide casi por completo que se astille el borde de la madera.

La carrera pendular integrada mejora el rendimiento de corte. La carrera pendular de la segueta significa que sólo presiona contra el material en su carrera ascendente (carrera de trabajo) y se mantiene separada del material en su carrera descendente. Resultado: mejor extracción del serrín, menor rozamiento –> mejor rendimiento de corte. La carrera pendular se puede ajustar con el selector y adaptarla así a los diferentes tipos de material.

Inserción de la segueta

Desconecte siempre el enchufe antes de llevar a cabo cualquier trabajo en la máquina.

1. Levante la palanca, como se muestra en

la ilustración.

2. Instale la segueta en la ranura del

rodillo–guía y empújela firmemente en el soporte–eje; la lengüeta de la segueta debe estar en el soporte–eje (vea la ilustración siguiente).

3. Suelte la palanca y la segueta quedará

fijada automáticamente.

4. Compruebe que la segueta está bien encajada (use

guantes protectores); la ranura en el soporte–eje debe estar siempre en ángulo con la segueta (vea la

ESPAÑOL

ilustración). En determinadas circunstancias puede tender la

segueta a cortes inexactos, al cortar en ángulo (ligera tendencia oblicua). Realice un primer corte de prueba para ajustar la segueta automáticamente.

integrado para conexión a una aspiradora.

III

Alojamiento integrado para la segueta.

Canal de aspiración

Modificaciones: El texto, los diagramas y los datos son correctos en el momento de imprimir este manual. En interés de la mejora continua de nuestros productos, las especificaciones técnicas están sujetas a modificación sin previo aviso.

STEP 570 X, STEP 600 X

Ajuste de la

placa base

La placa base se puede inclinar o mover hacia atrás o hacia delante. Ajuste en ángulo Para cortes en ángulo y cortes sesgados.

Afloje el tornillo de fijación, retire la placa base, ajústela al ángulo requerido (15o, 30o, 45o), empújela de nuevo y apriete el tornillo de fijación. Se pueden ajustar otros ángulos distintos a 45

no volviendo a empujar la placa base en la montura. El ángulo se puede ver en la escala. Para cortes en ángulo muy exactos se recomienda hacer un corte de prueba.

Retirar la placa

Para cortar un

74315

agujero con una segueta larga. Afloje el tornillo de fijación, empuje la placa base hacia la parte posterior y apriete de nuevo el tornillo de fijación. La placa base en esta posición queda fijada en un ajuste de 0

Mover hacia atrás la placa Para cortar un agujero con una segueta corta y serrar cerca del borde. Quite el tornillo de fijación, empuje la placa base hacia atrás y rosque el tornillo de fijación en el orificio posterior. En esta posición la placa base también se puede desplazar en dirección longitudinal.

Eliminación del serrín

Dispositivo anti–astillas

Ajustando el número de carreras

ESPAÑOL

Trabaje con la máquina sólo con una eliminación adecuada del serrín.

El canal de aspiración integrado tiene un diámetro interno normalizado de 30 mm. Use la manguera de aspiración (designación 4932 3304 12) de nuestra

gama de accesorios para conectar a una aspiradora doméstica o a un aspirador seco–húmedo.

1. Introduzca y gire la manguera en el canal de

aspiración hasta que encaje firmemente.

III

2. La tapa transparente puede desplazarse empujando

para obtener una óptima absorción de virutas.

El dispositivo anti–astillas impide casi por completo que se astille el borde de la madera.

Coloque el dispositivo anti–astillas como se muestra en la ilustración con el lado liso hacia abajo y a ras con la placa base (esto es sólo posible con la placa base en su posición delantera).

El número de carreras (= movimientos por minuto de la segueta) se puede variar infinitamente por medio de la rueda de ajuste.

Las letras A a G están impresas en el control de velocidad, y significan: A = número mínimo de carreras G = número máximo de carreras

STEP 570 X, STEP 600 X

Control de conexión desconexión

El número de carreras apropiado para el material a trabajar se puede tomar de la tabla siguiente, con la correspondiente letra mostrada en la rueda de ajuste.

Material Nº de carreras Madera G

Acero D-E Aluminio D-E Goma A-C

Conexión momentánea

Conexión: Presionar el interruptor de

co/desconexión. Desconexión: Soltar el interruptor de co/desconexión.

Conexión permanente

Conexión: Presionar el interruptor de co/desconexión y entonces el botón de bloqueo, soltar el interruptor de co/desconexión. Desconexión: Presionar el interruptor de

co/desconexión y entonces soltarlo.

Ajuste de la carrera pendular

Sugerencias de trabajo

Sugerencias

ESPAÑOL

Ajustando la acción pendular se incrementan o reduce la velocidad. Como regla general:

Material blando Carrera pendular máxima Material duro Carrera pendular mínima o nula Superficie de corte Sin carrera pendular limpia

El grado apropiado del efecto pendular se puede tomar de la tabla siguiente y comparar con lo marcado en el selector de carrera pendular.

Material Grado de oscilación Madera I - III

Plástico I Aluminio 0 - I Acero 0

III

Cerámica 0 Goma 0

El número de carreras mostrado en la tabla sólo es una sugerencia como guía general.

El número de carreras se puede ajustar en el selector de carreras incluso mientras el motor está funcionando.

1. Ajuste el número de carreras y la carrera pendular de acuerdo con el material a

cortar.

2. Coloque la máquina con la parte delantera de la placa base sobre el material, y

conéctela.

3. Presione la máquina hacia abajo en el material y guíela a lo largo de la línea de

corte. No presione demasiado sobre la pieza que esté cortando. Es suficiente una presión

ligera sobre la segueta para obtener la velocidad óptima de serrado. Cuando corte a lo largo de una línea rayada, use la marca que hay en el dispositivo anti–astillas como guía visual. Para obtener un corte perfectamente recto, sujete una tabla de madera como guía a lo largo d el material o use la guía paralela (accesorio). Para cortar en ángulo, o hacer un corte sesgado, ajuste la placa base. Para serrar cerca del borde, ajuste la placa base en su posición posterior.

STEP 570 X, STEP 600 X

Serrando chapa metálica

Para evitar vibraciones, fije la chapa metálica en una base de madera. Para serrar metal, use agentes de refrigeración a lo larg o de la línea de corte (aceite, trementina).

Efectuando cortes

Guía paralela y guía de corte en círculo

(accessorio*)

Montaje de la

guía paralela

En materiales blandos (madera, materiales ligeros de construcción para paredes) es posible hacer cortes verticales sin taladrar primero un agujero. En materiales duros (metales) primero se debe taladrar un agujero de acuerdo con el tamaño de la segueta.

Mueva la placa base a su posición posterior para obtener el mejor ángulo de corte posible y comenzar a cortar.(Vea el punto”Ajuste de la placa base”)

1. Ajuste la carrera pendular en el selector a “0”.

2. Sin conectar la máquina, colóquela con el borde delantero de la placa base sobre

el punto de corte.

3. Conecte la máquina y comience a bajar con cuidado la segueta, ya funcionando,

en el material.

III

274315

GERMANY

Usando la guía paralela o la guía de corte en círculo, es posible hacer cortes paralelos de 0–200 mm, cortes circulares de 100–400 mm. Use una segueta de tronzar.

* No incluido en el equipo estándar, disponible en la gama de accesorios. Inserte la guía paralela, con la superficie

de contacto mirando hacia abajo, a través de las lengüetas de la placa base y asegúrela en posición con el tornillo.

Para cortar desde la izquierda o la derecha, inserte la guía paralela desde el lado apropiado.

III

274 31

G ER

MA NY

III

I I

274315

GERMANY

Corte de círculos

Mantenimiento

ESPAÑOL

Inserte la guía paralela, con la superficie de contacto mirando hacia arriba, a través de las lengüetas de la placa base y asegúrela en posición con el tornillo.

Apriete la guía circular desde arriba. Asegúrese que la segueta y el punto

central del círculo forman una sola línea. En nuestros catálogos encontrará más accesorios con sus números de referencia.

Para garantizar que la máquina esté siempre lista para trabajar, las escobillas deben ser sustituidas siempre en un centro de servicio técnico AEG.

Solo se deben utilizar accesorios y piezas de repuestos AEG. Piezas cuyo recambio no está descrito en las instrucciones de uso, deben sustituirse en un centro de asistencia técnica AEG (Consulte el folleto Garantia/Direcciones de Centros de Asistencia Técnica).

En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso de diez dígitos que hay en la etiqueta y pida el despiece a la siguiente dirección: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden.

STEP 570 X, STEP 600 X

Como pessoa exigente decidiu-se pela qualidade – qualidade Atlas Copco. Construimos para si uma ferramenta eléctrica duradoura e segura. Um trabalho eficiente e tanto quanto possível isento de perigo só é, no entanto possível se ler e observar as presentes instruções de serviço. Queremos que também no futuro se decida pelas Ferramentas eléctricas AEG da Atlas Copco

Características técnicas

Indicações sobre segurança no trabalho

STEP 570 X STEP 600 X

Profundidade de corte máx. em

Madeira macia 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Madeira 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aço 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alumínio 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Potência absorvida 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . .

Nº. de cursos em vazio 450–3000 min

Curso 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cortes oblíquos até 45

Peso 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Observar as instruções de segurança na folha! J A poeira desenvolvida ao trabalhar materiais contendo amianto e rocha com silex é

prejudicial à saúde. Observe as normas de prevenção de acidentes VBG 119 da Associação Profissional.

J Aparelhos não estacio nários, utilizados ao ar livre, devem ser protegidos por um

disjuntor de corrente de defeito.

J Nunca utilizar a máquina sem dispositivo de protecção. J Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada. J Usar sempre óculos de protecção ao trabalhar com a máquina. Recomenda–se a

utilização de luvas de protecção, protectores para os ouvidos e máscara anti–poeiras.

J Não remover aparas ou lascas enquanto a máquina trabalha. J Nunca abrir furos no corpo da máquina; caso contrário, é afectado o isolamento de

protecção (só utilizar chapas auto-colantes).

J Manter sempre o cabo de ligação fora da zona de acção da máquina. J Ao ligar à rede, a máquina deve estar desligada. J O pó resultante do trabalho com madeira ou do uso da ferramente em materiais

industriais pode ser perigoso para a saúde. Neste caso ligue a máquina a um equipamento de sucção adequado.

J Não utilizar lâminas de corte fissuradas ou deformadas.

Níveis de ruído

Nível de

vibrações

Aplicação

Ligação à rede

PORTUGUES

Normalmente o nível de pressão de ruído da ferramenta é 82 dB (A).O nível de pressão de ruído a trabalhar pode exceder 85 dB (A). Use protectores auriculares! Valores de medida de acordo com EN 50 144.

Normalmente a aceleração mais elevada é4 m/s2. Valores de medida de acordo com EN 50 144.

A serra tico–tico corta madeira, plástico e metal. Efectua cortes direitos, oblíquos, curvas e envaziados. Não use este produto de outra maneira sem ser a normal para o qual foi concebido.

Ligar unicamente a tomadas de corrente alternada monofásica com a tensão indicada na chapa de características do aparelho. Pode também ser ligada a tomadas sem terra, porque dispõe de isolamento de protecção conforme DIN 57 740/VDE 0740 ou, respectivamente, CEE 20. A supressão de interferências rádio–eléctricas corresponde à norma europeia EN 55014.

STEP 570 X, STEP 600 X

Breve descrição

O número de cursos (= movimentos da lâmina por minuto) pode ser ajustado sem escalonamento por meio do botao.

Protecção transparente para melhor saída da serradura.

O interruptor tem uma configuração tal que pode ser actuado tanto pelo lado da frente como pelo lado de trás da máquina.

Para serviço contínuo o interruptor pode ser fixado através do botão.

O dispositivo de sopragem liberta a linha de corte das aparas; muito prático nos cortes conforme traçado.

O dispositivo anti–vibração, com pesos de movimento oposto no cursor, assegura uma marcha mais uniforme.

Substituição ultra–rápida da lâmina sem ferramentas por meio do manípulo tensor.

Para efectuar cortes oblíquos a base pode ser rodada de 45

para ambos os lados. Para envaziados e cortes rentes à margem a base pode ser deslocada para trás.

A guia de protecção contra estilhaçamento evita em larga medida estilhaçamento na aresta de corte ao trabalhar madeira.

O movimento pendular incorporado aumenta o rendimento de corte. O movimento pendular da låmina faz com que esta seja premida de encontro ao material unicamente durante o curso de recuo (curso útil), enquanto que durante o curso de avanço se afasta do material. Resultado: melhor projecção de aparas, menor atrito – maior rendimento de corte. No comando pode ajustar–se o movimento pendular, adaptando–se assim à natureza do material.

Fixação da folha

Antes de efectuar qualquer intervenção na máquina, tirar a ficha da tomada.

de serra

1. Rodar para fora, até ao batente, como

mostra a figura, manípulo tensor.

2. Colocar a lâmina de serra na ranhura do

rolete de encosto e inseri–la firmemente e a fundo no cursor; as saliências da lâmina devem entrar completamente no cursor (ver figura).

3. Soltar o manípulo tensor – a lâmina de

serra é automaticamente fixada.

4. Verificar se a lâmina se encontra firmemente

encaixada (usar luvas de protecção! ); a ranhura do

PORTUGUES

cursor deve encontrar–se em posiçao oblíqua em relaçao à folha de serra (ver figura).

Ao fixar a lâmina de serra esta pode ficar numa posição ligeiramente inclinada. Ao primeiro corte, irá ajustar-se automáticamente.

Canal de aspiraçáo

incorporado para ligação à aspiração de aparas.

III

Compartimento integrado para lâminas de reserva.

Alterações: Texto, figura e características correspondem ao desenvolvimento técnico à data da impressão. Reservamo-nos o direito de introduzir modificações nos nossos produtos com vista ao seu aperfeiçoamento.

STEP 570 X, STEP 600 X

Ajuste da base

A base pode ser inclinada, deslocada e fixada posição. Posição inclinada

Soltar o parafuso de fixação, puxar para fora a placa de base de modo a sair do dentea do e posicioná–la no ângulo desejado (15o, 30 parafuso de fixação. É possível ajustar outros ângulos até 45

cortes a meia esquadria (cortes oblíquos)

45o) e apertar de novo o

fora do denteado. Aleitura do ângulo faz–se na escala. Para efectuar cortes oblíquos com precisão executar previamente um corte de ensaio.

Deslocar

cortes envayiados com

74315

lâmina comprida Soltar o parafuso de fixação, deslocar a placa de base para trás e apertar de novo o parafuso de fixação. Nesta posição a placa de base encontra–se bloqueada em 0

Mudar de posiçâo

cortes envaziados com lâmina curta e cortes rente à margem Soltar o parafuso de fixação, mudar a placa de base para a posição traseira e apertar o parafuso de fixação na furação traseira. Também nesta posção a placa base pode ser deslocada longitudinalmente.

Aspiraçáo de aparas

Guia de protecção contra estilhaçamento

Ajuste do número de cursos

A máquina só deve ser usada com uma aspiração de aparas adequada.

O bocal de aspiração incorporado tem um diâmetro interior normaliyado de 30 mm. Para ligação a um aspirador doméstico ou um aspirador de secos e molhados AEG utilizar a mangueira de aspiração (nº. de

encomenda 4932 3304 12) do programma de accesórios da AEG.

1. Introduyir a mangueira de aspiração, rodando–a até

estar bem pressa.

2. Premir a protecção transparente para baixo para

assegurar uma melhor saída da serradura.

A guia de protecção contra estilhaçamento evita em larga medida estilhaçamento na aresta de corte ao trabalhar madeira.

A protecção contra estilhaçamento é encaixada na base, como a figura mostra, com a parte lisa para baixo, ficando à face da mesma (só possível quando a base se econtra na posição dianteira).

O número de cursos (= movimentos da lâmina por minuto) pode ser ajustado sem escalonamento por meio do botao.

O botão tem gavadas as letras A ... G, sendo: A = número de cursos mínimo G = número de cursos máximo.

III

PORTUGUES

STEP 570 X, STEP 600 X

Ligar–Desligar

Ler o número de cursos adequados ao material na tabela que segue e ajustar a correspondente letra na botão.

Material número de cursos Madeira G

AçoD–E Alumínio D–E Borracha A–C

Comando do interruptor, sem fixação Ligar: premir o interruptor.

Desligar: soltar o interruptor. Comando do interruptor, com fixação

Ligar: premir primeiro o interruptor e

seguidamente o botão de fixação. Soltar o interruptor. Desligar: premir o interruptor e soltá–lo.

Ajuste de movimento pendular

Sugestõrs para operação

Conselhos

práticos

PORTUGUES

Ao ligar o movimento pendular o ataque dos dentes de serra aumenta ou diminui. De forma empírica vale:

Materiais macios movimento pendular forte Materiais duros movimento pendular fraco,

ou movimento pendular desligado

Superfíci de corte lisa movimento pendular desligado Consultar a tabela que se segue quanto ao escalão de movimento pendular

adequado e ajustá–lo no respectivo comando. Material Escalão de

movimento pendular

Madeira I – III Plástico I Alumínio 0 – I

III

Aço0 Cerâmica 0 Borracha 0

Os escalões de movimento pendular propostos na tabela são meros valores orientativos.

O ajuste do movimento pendular no respectivo comando também se pode efectuar com a máquina a trabelhar.

1. Ajustar o múmero de cursos e o escalão de movimento pendular adequados ao

material.

2. Assentar a máquina com a parte anterior da base no material e ligá–la.

3. Premir a máquina de encontro ao material e conduyi–la ao longo da linha de corte.

Não exercer demasiada pressão na direcção de corte. Uma leve pressão sobre a lâmina basta para obter um bom avanço do corte. Nos cortes conforme traçado usar a marca na rotecção contar estilhaçamento como orientação. Para cortes bem rectilíneos fixar uma ripa ao material, servir de batente ou entâo utilizar a guia paralela (acessório). Para cortes à meia esquadria (cortes oblíquos) deslocar a place de base. Para cortes rente à margem mudar a placa de base para a posiçâo mais recuada possível.

STEP 570 X, STEP 600 X

Cortar chapa

Para evitar vibrações da chapa, fixá–la sobre uma base de madeira. Ao cortar metais ao longo de uma linha de corte aplicar um refrigerante (óleo, petróleo).

Realização de cortes envaziados

Guia paralela e circular

(acessório*)

Guia paralela

Cortes envaziados só são possívei s em materiais não muito consistentes (madeira, aglomerados ligeiros para paredes). Em materiais mais duros (metais) é necessário efectuar uma furação na qual caiba a lâmina de corte.

Para obter um bom ângulo de corte ao penetrar no material, deslocar a base para a posição mais recuada possível.(ver cap.”Ajuste da base”)

1. Levar, no respectivo comando, o movimento pendular à posição “0”.

2. Assentar a máquina desligada com a aresta dianteira da base no local de corte.

3. Ligar a máquina e fazer penetrar com cuidado a lâmina a trabalhar no material.

III

274315

GERMANY

Com o auxílio da guia paralela e circular é possível realizar cortes paralelos de 0 – 200 mm e cortes circulares de 100 – 400 mm. Usar lâminas travadas.

* Não incl uído no eqipamento normal, disponível como acessório. Fazer passar a guia paralela com a

superfície de encosto para baixo através das braçadeiras da base e apertá–la com o parafuso de manípulo.

Para cortes paralelos guidos à esquerda ou à direita introduzir a guia pelo correspondente lado da base.

III

274 315

GER

MA N

III

I I

274315

GERMANY

Circular

Manutenção

PORTUGUES

Fazer passar a guia paralela com a superfície de encosto para cima através das braçadeiras da base e apertá–la com o parafuso de manípulo.

Aparafusar o bico na guia paralela pela parte de cima.

Prestar atenção a que a lâmina de corte e o bico se encontrem alinhados.

Veja, por favor, nos nossos catálogos, o grande número de acessórios com os respectivos números de encomenda.

De modo a garantir uma aptidão constante de operação, deve–se verificar se as escovas de carvão da máquina estão danificadas num dos centros de assistência técnica AEG.

Utilizar unicamente acessórios e peças sobresselentes da AEG. Sempre que a substituição de um componente não tenha sido descrita nas instruções, será de toda a conveniência mandar executar esse trabalho a um Serviço de Assistência AEG (veja o folheto Garantia/Endereços de Serviços de Assistência).

A pedido e mediante indicação da referência de dez números que consta da chapa de características da máquina, pode requerer–se um desenho explosivo da ferramenta eléctrica a: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden.

STEP 570 X, STEP 600 X

U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de juist keuze heeft gemaakt.

Technische gegevens

Richtlijnen voor uw veiligheid

STEP 570 X STEP 600 X

Max. schroefdiepte in:

Zacht hout 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hout 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Staal 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminium 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Opgenomen vermogen 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . .

Onbelast toerental 450–3000 min

Slaglengte 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verstekzagen tot 45

Gewicht 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! J Materialen waarin asbest verwerkt is, of steen met van kristallen voorzien kiezelzand,

kunnen beter niet bewerkt worden. Het stof is schadelijk voor de gezondheid.

J Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar

aangesloten worden.

J Bescherminrichting van de machine beslist gebruiken. J Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. J Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen

en stofkapje voor de mond worden aanbevolen.

J Spanen of splinters mogen bij draaiende machine niet worden verwijderd. J Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt

(stickers gebruiken).

J Snoer altijd buiten werkbereik van de machine houden. J Machine alleen uitgeschakeld aan het net aansluiten. J Bij het langdurig bewerken van hout of andere materialen, waarbij stof vrijkomt dat

gevaar voor de gezondheid kan opleveren, is het elektisch gereedschap op een externe afzuiginstallatie aan te sluiten.

J Gescheurde zaagbladen of welke van vorm veranderd zijn, mogen niet gebruikt

worden.

Geluidsmeet–

waarden

Trillings–

meetwaarden

Toepassing

Netaansluiting

NEDERLANDS

Het kenmerkende A-gewaardeerde geluidsdrukniveau van de machine bedraagt 82 dB (A).Bij werken kan het geluidsniveau 85 db (A) overschrijden Draag oorbeschermers! Meetwaarden vastgesteld volgens EN 50 144.

De kenmerkende gewaardeerde versnelling bedraagt 4 m/s2. Meetwaarden vastgesteld volgens EN 50 144.

De decoupeerzaag zaagt hout, kunststof en metaal. Men kan ermee rechtzagen, verstekzagen, bochten zagen en insteekzagen. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven.

Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014.

STEP 570 X, STEP 600 X

Beschrijving

Met het stelwiel kan het aantal slagen (beweging van het zaagblad per minuut) traploos worden ingesteld.

Verschuifbare doorzichtige afdekkap voor optimale spaanafvoer.

De aan-uitschakelaar is zo gevormd, dat hij in de voorste en achterste stand kan worden bediend.

Voor continuschakeling van de aan-uitschakelaar kan de vergrendelknop worden vastgezet.

De spaanblaasinrichting blaast de zaagsnede spaanvrij, zeer praktisch bij het zagen langs een lijn.

De machine heeft een trillingvrije loop door de tegenwerkende gewichten aan de stoter.

Bliksemsnel verwisselen van het zaagblad zonder hulpgereedschap maar met de spanner.

Voor verstekzagen kan de zool naar beide zijden

tot 45

worden verdraaid. Voor insteekzagen en langs de rand zagen moet de zool naar achteren worden gezet.

De spaanbeschermer verhindert het splinteren.

De ingebouwde pendeling verhoogt het zaagvermogen. Door de pendelbeweging van het zaagblad wordt deze alleen bij de achterwaartse beweging (werkslag) tegen het materiaal gedrukt. Bij voorwaartse beweging komt het van het materiaal af. Resultaat: betere spaanuitworp, geringere wrijving, –> hoger zaagvermogen. Met de pendelschakelaar kan de pendeling versteld en aan verschillende materialen aangepast worden.

Plaatsen van het

Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken.

zaagblad.

1. Spanner tot de aanslag naar buiten

zwenken (zie afbeelding).

2. Zaagblad in de groef van de steunrol

leggen en tot de aanslag vast in de stoter schuiven; de kam van het zaagblad moet tegen stoterrand aan liggen (zie afbeelding).

3. Spanner loslaten. Het zaagblad wordt

automatisch gespannen.

4. Kontroleren of het zaagblad vastzit

(beschermhandschoenen dragen). De gleuf van de stoter moet haaks op het zaagblad staan (zie afbeelding).

NEDERLANDS

Het kan gebeuren dat het zaagblad ne het inspannen niet exact in de zaagrichting staat (enigzins schuine stand). Bij de eerste zaagsnede neemt het zaagblad echter automatisch de juiste stand in.

Geïntegreerd

III

afzuigkanaal voor aansluiting van spaanafzuiging.

Geintegreerde gereedschapgarage voor extra zaagblad.

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden.

STEP 570 X, STEP 600 X

Verstellen van de

voetplaat.

De zool kan schuingezet, verschoven of verzet worden. Schuinzetten: voor verstekzagen.

Instelschroef losdraaien. Zool uit de vergrendeling trekken, op de gewenste hoek

, 30o, 45o) instellen en weer vastzetten. Ook zijn andere hoeken in te stellen.

(15 De hoek kan van de schaal worden afgelezen. Voor zeer nauwkeurige, haakse zaagsnedes eerst een proefsnede maken.

74315

Verschuiven: insteekzagen met lang zaagblad. Instelschroef losdraaien. Zool naar achteren schuiven en instelschroef weer vastdraaien. In deze positie is de zool in de 0

stelling vergrendeld.

Verzetten: insteekzagen met kort zaagblad voor langs de rand zagen. Instelschroef verwijderen. Zool naar achteren zetten en instelschroef in het achterste gat vastzetten. De zool is ook in deze positie in de lengterichting verschuifbaar.

Spaanafzuiging

Spaanbeschermer.

Instellen van het aantal slagen

De machine alleen van de juiste spaanafzuiging voorzien.

Het geïntegreerde afzuigkanaal heeft een binnenmaat van 30 mm. Hierop kan een stofzuiger of een alleszuiger met de AEG slang (Id.Nr.

4932 3304 12) worden aangesloten.

1. Slang draaiend in het afzuigkanaal steken en

vastzetten.

2. Doorzichtige afdekkap naar onderen schuiven. Zo is

een optimale stofafzuiging verkregen.

De spaanbeschermer verhindert het splinteren.

De spaanbeschermer met de gladde zijde naar onderen op de zool steken (alleen in de voorste stand van de zool mogelijk) (zie afbeelding).

Met het stelwiel kan het aantal slagen (beweging van het zaagblad per minuut) traploos worden ingesteld.

Op het instelwiel staan de letters A.....G

gedrukt, hierbij geldt: A = laagste aantal slagen G = hoogste aantal slagen

III

NEDERLANDS

STEP 570 X, STEP 600 X

In onderstaande tabel staat voor de verschillende materialen het juiste aantal slagen. Tevens wordt de letter die op het stelwiel moet worden ingesteld aangegeven.

Materiaal aantal slagen hout G

staal D-E aluminium D-E rubber A-C

In-/uitschakelen

Instellen van de pendeling

Momentschakeling

Inschakelen: Aan-/uitschakelaar indrukken

Uitschakelen: Aan-/uitschakelaar loslaten

Kontinuschakeling

Inschakelen: Aan-/uitschakelaar indrukken en dan vergrendelknop indrukken, aan-/uitschakelaar loslaten. Uitschakelen: Aan-/uitschakelaar indrukken en loslaten.

Bij het instellen van de pendeling wordt het vastgrijpen van de zaagbladtand in het materiaal zowel vergroot als verkleind. Als vuistregel geldt:

Zachte materialen Grote pendeling Harde materialen Kleine of geen pendeling Zuiver zaagoppervlak Geen pendeling

De juiste pendeling wordt aangegeven in onderstaande tabel en is met de pendelschakelaar in te stellen.

Materiaal Pendelstand Hout I-III

Kunststof I Aluminium 0-I Staal 0 Keramiek 0 Rubber 0

De in de tabel voorgestelde pendeltrappen zijn slechts richtwaarden.

Het instellen van de pendeling met de pendelschakelaar is ook bij draaiende machine mogelijk.

III

Werkrichtlijnen

NEDERLANDS

Tips

1. Aantal slagen en pendel overeenkomstig de te bewerken materialen instellen.

2. Machine met het voorste deel van de zool op het materiaal zetten en inschakelen.

3. De machine van boven op het materiaal drukken en langs de zaaglijn voeren.

Niet teveel zaagdruk geven. Een lichte druk op het zaagblad is genoeg om een goed zaagresultaat te verkrijgen. Bij het zagen langs een lijn de markering op de spaanbeschermer als oriëntatiepunt gebruiken. Voor exakt recht zagen een aanslag op het materiaal klemmen of de parallelaanslag (extra toebehoren) gebruiken. Voor verstekzagen de zool verstellen. Voor langs de rand zagen de zool in de achterste stand zetten.

STEP 570 X, STEP 600 X

Zagen van blik.

Om meeveren te voorkomen het blik op een houten onderlaag vastzetten. Bij metaalzagen langs de zaaglijn een koelmiddel aanbrengen (olie, petroleum).

Insteekzagen

Parallelaanslag met cirkelgeleiding

(Toebehoren*)

Gebruik met de

parallelaanslag

Insteekzagen is alleen in zachte materialen (hout, lichte bouwstoffen voor wanden) mogelijk. Bij hardere materialen (metalen) moet een boring overeenkomstig de grootte van het zaagblad aangebracht worden.

Om een gunstige zaaghoek bij het insteekzagen te verkrijgen moet de zool in de achterste stand worden gezet (zie hoofdstuk ”Verstellen van de voetplaat.”)

1. Pendeling met pendelschakelaar op “0” zetten.

2. Machine uitgeschakeld met de voorste zijde van de zool op de te zagen plaats

zetten.

3. Machine inschakelen en zaagblad voorzichtig zagend in het materiaal steken.

III

274315

GERMA

Met behulp van de parallelaanslag met cirkelgeleider zijn parallel zaagsnedes van 0-200 mm, cirkelzaagsnedes van 100-400 mm mogelijk. Gezette zaagbladen gebruiken.

* Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma.

De parallelaanslag met het aanlegvlak naar onderen door de ogen van de zool schuiven en met de knopschroef vastzetten.

De aanslag kan zowel rechts als links worden gemonteerd.

III

274 315

G ER

MA N

III

I I

274315

GERMANY

Gebruik met de

cirkelgeleider

Onderhoud

NEDERLANDS

De parallelaanslag met het aanlegvlak naar boven door de ogen van de zool schuiven en met de knopschroef vastzetten.

De cirkelgeleider van boven in de parallelaanslag schroeven.

Erop letten, dat het zaagblad en de cirkelgeleider op één lijn staan.

Overige toebehoren met bestelnummers vindt u in onze katalogus.

Wanneer u ervan verzekerd wilt zijn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per jaar door een erkende AEG sevicedienst te laten kontroleren op o.a. versleten koolborstels.

Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen).

Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852.

STEP 570 X, STEP 600 X

Atlas Copco kan tilbyde den krævende og ønskede kvalitet. Vi har fremstillet et holdbart og sikkert elektroværktøj til Dem. Læs brugsanvisningen godt igennem, før værktøjet tages i brug, så De er sikker på at benytte elektroværktøjet på en effektiv og sikker måde. Vi er sikre på, at De har truffet det rigtige valg ved at købe et AEG–elektroværktøj fra Atlas Copco.

Tekniske data

Henvisninger til Deres sikkerhed

STEP 570 X STEP 600 X

Skæredybde max. i:

Træ 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hårdt træ 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stål 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminium 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nominelt strømforbrug 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . .

Slagantal, ubelastet 450–3000 min

Løftehøjde 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Skråsnit indtil 45

Vægt 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Følg sikkerhedsforskrifterne i vedlagte brochure! J Støv, der opstår ved forarbejdningen af asbestholdige materialer og sten med

krystallinsk kiselsyre, er sundhedsfarligt. Følg forskrifterne om forebyggelse af uheld VBG 119 fra det lovpligtige ulykke sforsikringsselskab.

J Stikdåser udendørs skal være forsynet med fejlstrømssikringskontakter. Det

forlanger installationsforskriften for Deres elektroanlæg. Overhold dette, når De bruger vores maskiner. Tal med Deres elektroinstallatør.

J Maskinens sikkerhedsindretning bør ubetinget benyttes. J Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. J Når der arbejdes med maskinen, skal man have beskyttelsesbriller på.

Beskyttelseshandsker, skridsikre sko, høreværn og forklæde anbefales.

J Spåner eller splinter må ikke fjernes, medens maskinen kører. J Maskinens hus må ikke anbores, da den beskyttende isolering ellers ødelægges

(brug plader, der klæbes på).

J Tilslutningskablet holdes hele tiden væk fra maskinens arbejdsområde. Kablet ledes

altid bort bag om maskinen.

J Maskinen sluttes kun udkoblet til stikdåsen. J Ved længere tids forarbejdning af træ eller ved erhvcrvsmæssig brug til materialer,

hvor der opstår sundhedsskadeligt støv, skal elektroværktøjet tilsluttes en egnet ekstern opsugningsanordning.

J Ridsede savklinger eller sådanne, som har ændret form, må ikke bruges.

Støjmåle-

værdier

Vibrations–

måleværdier

Anvendelse

Nettilslutning

DANSK

Værktøjets A-vægtede lydtry kniveau er typisk 82 dB (A).Under arbejde med værktøjet kan lydniveauet overstige 85 dB (A). Brug høreværn! Måleværdier beregnes iht. EN 50 144.

Det vægtede accelerationsniveau 4 m/s2. Måleværdier beregnes iht. EN 50 144.

Stiksaven saver træ, kunststof og metal. Den skærer lige linier, geringssnit, kurver og indvendige udskæringer. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet.

Tilsluttes kun til enfase–vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der foreligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014.

STEP 570 X, STEP 600 X

Kort beskrivelse

Med indstillingsskruen kan slagantallet (= savklingens bevægelse pr. minut) reguleres trinløst.

Gennemsigtig afdækning, som kan forskydes, til optimal fjernelse af støv.

Kontakten er formet således, at den kan betjenes uanset, om man holder foran eller bagved.

For at opnå permanent kobling kan kontakten ved spætteknappen sættes fast.

Spånblæseanordning blæser snitfladen ren for spåner; meget praktisk ved savning efter optegning.

Vibrationsudligningen muliggør et roligt løb ved hjælp af modløbende vægte på overkniven.

Lynhurtig savklingeskift uden værktøj med maskinopspænding.

Til skråsnit kan fodpladen indstilles 45o på begge sider, til dykskæringer og kantnær savning kan den flyttes bagud.

Overfladebeskytteren forhindrer i vidt omfang splintring på snitkanten ved træforarbejdning.

Den indbyggede pendulfunktion øger skæreydelsen. På grund af savklingens pendulbevægelse trykkes denne kun mod materialet ved tilbageslag (arbejdsslag), men ved fremadskridende slag er den løftet bort fra materialet. Resultat: bedre spånudkastning, lavere friktion højere skræeydelse. På pendulkontakten kan pendulfunktionen indstilles og således tilpasses de forskellige materialer.

Montering af

Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen.

savklingen

1. Maskinopspænding drejes ud til anslag,

som vist i figuren.

2. Savklingen lægges i støtterullens not og

skubbes fast ind i overkniven til anslag; savklingens medbringere skal være fuldstændigt nede i overkniven (se fig.).

3. Maskinopspænding løsnes – savklingen

bliver automatisk opspændt

4. Det kontrolleres, om savklingen sidder helt fast (hav

beskyttelseshandsker på!); overknivens spalte skal stå

DANSK

skråt i forhold til savklingen (se figur). Savklingen kan eventuelt befinde sig i en ikke nøjagtig

skæreposition (let skrå position). Savklingen rettes dog p*a plads ved den første skæring.

Integreret udsugningskanal

III

til tilslutning af en spånudsugning.

Integreret plads til ekstra blad.

Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter.

STEP 570 X, STEP 600 X

Indstilling af

fodpladen

Fodpladen kan stilles skråt, skubbes eller flyttes. Skråstilling geringssnit (skråsnit).

I denne forbindelse løsnes låseskruen, fodpladen trækkes ud af indgrebspositionen, man lader den komme i indgreb i den ønskede vinkel (15o,

, 45o), og låseskruen strammes igen. Andre vinkler kan indstilles indtil 45

uden for indgrebspositionen. Vinklen kan aflæses på skala. Til meget nøjagtige skråsnit gennemføres først en prøveskæring.

74315

Flytning dykskæringer med lang savklinge. I denne forbindelse løsnes låseskrue, fodplade skubbes bagud, og låseskrue strammes igen. I denne position er fodpladen fastgjort i 0

–position.

Forskydning dyksnit med kort savklinge og kantnær savning. I denne forbindelse skrues låseskruen ud, fodplade forskydes bagtil, og låseskrue strammes i bageste hul. Fodpladen kan også forskydes i længderetningen i denne position.

Spånudblæsning

Overfladebeskytter

Indstilling af slagantallet

Maskinen drives kun med en egnet spånudsugning.

Den intergrerede udsugningskanal har den standardiserede indvendige ø på 30 mm. Med henblik på tilslutning til en husholdningsstøvsuger eller en AEG–våd–

og tørstøvsuger bruges AEG–støvsugerslangen (løbenr. 4932 3304 12) fra tilbehørsprogrammet.

1. Støvsugerslange sættes drejende ind i

udsugningskanalen, indtil den sidder fast.

2. For at opnå en optimal støvudsugning, skubbes den

gennernsigtige afdækning nedad.

Overfladebeskytteren forhindrer i vidt omfang splintring på snitkanten ved træforarbejdning.

Overfladebeskytteren sættes med den glatte side nedad præcist på fodpladen som på figuren (kun mulig i den forreste fodpladeposition).

Med indstillingsskruen kan slagantallet (= savklingens bevægelse pr. minut) reguleres trinløst.

På indstillingsskruen er bogstaverne A ... G påtrykt; i denne forbindelse gælder: A = mindste slagantal G = største slagantal

III

DANSK

STEP 570 X, STEP 600 X

Det slagantal, der er egnet til det materiale, der skal forarbejdes, fremgår af efterfølgende tabel, og det tilsvarende bogstav indstilles på indstillingsskruen.

Materiale Slagantal Træ G

StålD–E Aluminium D–E Gummi A–C

Afbryderkontakt

Indstilling af pendulfunktion

Momentkobling

Indkobling: Der trykkes på ind–/udkobler.

Udkobling: Der gives slip på ind–/udkobler.

Kontinuerlig kobling

Indkobling: Der trykkes på ind–/udkobler og dernæst på låseknap, der gives slip på ind–/udkobler. Udkobling: Der trykkes på ind–/udkobler og gives slip.

Ved indstillingen af pendulfunktionen hhv. øges eller reduceres savklingetændernes indgreb i materialet. Som tommelfingerregel gælder:

Bløde materialer stor pendulfunktion Hårde materialer lille pendulfunktion el. ingen pendulfunktion Ren skæreoverflade ingen pendulfunktion

Den egnede pendulfunktion fremgår af følgende tabel og indstilles på pendulkontakt.

Materiale Pendultrin Træ I–III

Kunststof I Aluminium 0–I Stål0 Keramik 0 Gummi 0

De pendultrin, der er forslået i tabellen, er kun vejledende.

Indstillingen af pendulfunktionen på pendulkontakt kan også foretages, medens maskinen kører.

III

Arbejdsvejledning

DANSK

Tips

1. Slagantal og pendulfunktion indstilles i overensstemmelse med det materiale, der

skal forarbejdes.

2. Maskinen med den forreste del af fodpladen sættes på materialet og indkobles.

3. Maskinen trykkes oppefra ned på materialet og føres langs skærelinien.

Giv ikke for meget skæretryk. Et let tryk på savklingen er nok for at opnå en optimal savfremføring. Ved savning efter opmærkning bruges mærkningen i overfladebeskytteren til orientering. Til nøjagtig lige snit, fastklemmes en liste som anslag på materialet, eller der bruges parallelanslag (tilbehør). Til geringssnit (skråsnit) indstilles fodpladen. Til kantnær savning sættes fodpladen i bageste position.

STEP 570 X, STEP 600 X

Savning af plader

For at undgå en medfjedring, fastspændes plader på et træunderlag. Ved metalsavning påføres kølemiddel (olie, petroleum) langs skærelinien.

Fremstilling af indvendige udskæringer

Parallelanslag med cirkelføring

(Tilbehør*)

Anvendelse af

parallelanslag

Dyksavning er kun muligt i blødere materialer (træ, lette bygningsmaterialer til vægge, ved hårdere materialer (metaller) skal der anbringes et hul, hvis størrelse svarer til savklingen.

For at få en hensigtsmæssig skærevinkel til indstikning, flyttes fodpladen til den bageste position.(se kap. ”Indstilling af fodpladen”)

1. Pendulfunktion sættes på pendulkontakten på ”0”.

2. Maskine sættes udkoblet med den forreste kant af fodpladen på snitstedet.

3. Maskine indkobles, og savklinge føres forforsigtigt savende ned i materialet.

III

274315

GERMANY

Ved hjælp af parallelanslaget med cirkelføring er parallelsnit fra 0–200 mm og cirkelsnit fra 100–400 mm mulige. Der bruges udlagte savklinger.

* Ikke inkluderet i leveringsomfanget, kab købes som tilbehør. Parallelanslaget med anslagsfladen nedad

skubbes via laskerne i fodpladen og fastgøres med fingerskruen.

Til hhv. venstre og højre anslagssnit, skubbes parallelanslaget ind fra den tilsvarende side.

III

2 7431

GE RM

III

I I

274315

GERMANY

Anvendelse som

cirkelføring

Vedligeholdelse

DANSK

Parallelanslaget skubbes med anslagsfladen opad ved hjælp af laskerne i fodpladen og fastgøres med fingerskruen.

Cirkelføringen iskrues oppefra i parallelanslaget.

Pas på, at savklinge og cirkelføring danner en linie.

Yderligere tilbehør med bestillingsnumre fremgår af vore kataloger.

For at sikre en lang levetid skal maskinen undersøges en gang om året for slidte kul hos et autoriseret AEG–værksted.

Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser).

Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK–2635 Ishøj.

STEP 570 X, STEP 600 X

Du har köpt en kvalitetsprodukt från Atlas Copco. Vi har byggt ett hållbart och säkert elverktyg åt Dig, men för att Du effektivt och säkert skall kunna använda Ditt elverktyg måste Du läsa igenom denna bruksanvisning. Vi är säkra på att Du gjort ett bra val genom Ditt köp av ett AEG–elverktyg från Atlas Copco.

Tekniska data.

Säkerhetsföreskrifter

STEP 570 X STEP 600 X

Sågdjup max i:

Mjukt trä 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Trä 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stål 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aluminium 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Upptagen effekt 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tomgångsslagtal 450–3000 min

Slaglängd 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vinkelinställning max. 45

Vikt 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Beakta säkerhetsanvisningarna i bifogat informationsblad. J Vid arbete i asbesthaltiga material, använd alltid munskydd och följ gällande

skyddsföreskrifter.

J Anslut alltid verktyget till jordat eluttag vid användning utomhus. J Använd alltid maskinens skyddsanordningar. J Drag alltid ur kontakten när du utför arbeten på maskinen. J Använd alltid skyddsglasögon, skyddshandskar och hörselskydd. J Avlägsna aldrig spån eller flisor när maskinen är igång. J Borra inte i maskinhuset, då skyddsisoleringen kan ta skada (använd klisteretiketter). J Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande till

arbetsriktningen.

J Maskinen skall vara frånkopplad innan den anslutes till väggurtag. J Långtidsarbeten i trä eller yrkesmäsig användning i material, där hätsovådlig damm

bildas, rekommenderas att ansluta elverktyget till ett externt utsug.

J Spruckna sågklingor eller sådana som förändrat form får ej användas!

Ljudnivåmät-

värden

Vibrations-

mätvärden

Användning

Nätanslutning

SVENSKA

A-värdet av maskinens ljudtrycksnivå är 82 dB (A).Ljudnivån vid arbete kan överskrida 85 dB (A). Använd hörselskydd!

Mätvärdena har tagits fram baserande på EN 50 144.

Den beräknade hastighetsökningen är 4 m/s2. Mätvärdena har tagits fram baserande på EN 50 144.

Sticksågen sågar i trä, plast och metall. Den skär rakt, gering- och figursågar. Den får endast användas: normalbruk.

Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014.

STEP 570 X, STEP 600 X

Kort beskrivning

Med slagtalsregleringen regleras steglös slagtalet (=sågbladets rörelse per min).

Skjutbart plastlock för optimal spånutsug.v

Spånblåsanordningen för effektiv renblåsning av skärlinjen.

Genom motvikter på stötarmen uppnås en vibrationsutjämning som ger mjuk gång.

Med spännspak, blixtsnabba sågbladsbyten utan verktyg.

Bottenplattan kan för vinkelsågning upp till 45

ställas åt båda sidor, för dopp- och kantnära sågning kan den flyttas bakåt.

Vid sågning i trä förhindra spånbrytskyddet onödig avsplittring av skärkanten.

Pendelrörelsen förbättra skäreffekten. Sågbladet trycks endast vid bakåtgåendependelrörelse mot materialet och lyfter vid framåtgående rörelse. Resultat: bättre spånutkast, mindre friktion –> förhöjd skäreffekt. Med pendelslagomkopplaren kan pendelslagen anpassas för arbeten i olika material.

Strömbrytarens utformning gör att den kan manövreras i både främre och bakre grepposition.

För kontinuerlig drift lås strömbrytaren med låsknapp.

Integrerad utsugsstos för direktanslutning till

spånutsug

III

Integrerad verktygsgarage för reservsågblad.

Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna.

Montering av sågblad

SVENSKA

Drag alltid ur kontakten när du utför arbeten på maskinen.

1. Fäll ut spännspak enl. bild.

2. Lägg sågblad i stödrullens spår och skjut

det, till anslaget, helt in i stötarmen (se fig.).

3. Släpp spännspak - sågbladet spänns fast

automatiskt.

4. Kontrollera att sågbladet sitter fast. (Använd

skyddshandskar!) Slitsen i stötarmen måste sitta snätt i förhållande till sågbladet. Se fig. nedan.

Vid en första insättning av sågbladet kan sågbladet hamna lite snett. Sågbladet rätas dock upp vid första arbetstillfället.

STEP 570 X, STEP 600 X

Inställning av

stopplatta

Bottenplattan kan snäställas och skjutas fram och åter. Vinkelinställning

Gering Lossa på ställskruv, frigör bottenplattan, ställ in önskad vinkel (15 drag åt ställskruv. Vinklar kan läsas av på skala. För exakta vinkelskär, utför först ett provskär.

Förskjuta

Doppsågning med lång sågblad. Lossa på ställskruv, skjut bottenplattan bakåt och drag åt ställskruv. Bottenplattan fixeras i 0

-inställning.

Förskjuta Doppsågning med kort sågblad och kantnära sågning. Skruva ur ställskruv flytta bottenplattan bakåt och lås ställskruv i bakre skruvhål. Även i denna position kan bottenplattan skjutas fram och åter.

, 30o, 45o) och

74315

Spånutsug

Spånbrytskydd

Inställning av slagtal

Förse maskinen endast med därför avsedd spånutsug.

Den integrerade utsugsstos har innerdiam. 30 mm. Att ansluta till AEG-Torr- och våtsugare med sugslang (4932 3304 12) eller vanlig

dammsugare.

1. Vrid sugslang in i utsugsstos tills den sitter fast.

2. Skjut täcklock nedåt för att uppnå optimal sugeffekt.

Vid sågning i trä förhindra spånbrytskyddet onödig avsplittring av skärkanten.

Platsera spånbrytskyddet, enl.bild, fast inskjuten i bottenplattan (kan endast anbringas när bottenplattan är i främre position).

Med slagtalsregleringen regleras steglös slagtalet (=sågbladets rörelse per min).

Bokstav A...G på slagtalsregleringen betyder: A = lägsta slagtal G = högsta slagtal

III

SVENSKA

STEP 570 X, STEP 600 X

Ställ in önskad slagtal för olika material enligt följande tabell. material slagtal

trä G stålD-E alu D-E gummi A-C

In-/urkoppling

Inställning av pendelslag

Temporärt användande

Starta: tryck in strömbrytaren.

Stopp: släpp strömbrytaren.

Kontinuerlig användning

Starta: tryck först in strömbrytaren sedan låsknappen och släpp strömbrytaren. Stopp: tryck in strömbrytaren utan att röra stoppknappen.

Med inställningen av pendelslaget ökas eller minskas sågbladets kontakt med materialet. Som regel gäller:

mjuka materiel hög pendelslag hårda materiel låga pendelslag resp. inga pendelslag ren skäryta inga pendelslag

Inställning med pendelslagomkopplare av lämplig pendelslag enligt följande tabell. material pendelsteg

trä I-III plast I alu 0-I stål0 keramik 0 gummi 0

Tabellens förslag på pendelsteg skall endast ses som närmevärde!

III

Hanteringsanvisning

SVENSKA

Tips

Inställning av pendelsteg kan ske under gång.

1. Ställ in slagtal och pendling för respektive material som bearbetas.

2. Sätt maskinen med bottenplattans främre del mot materialet och slå på

strömbrytaren.

3. Tryck maskinen nedåt mot materialet och för den längs skärlinjen.

Lätt tryck på sågbladet räcker för optimal sågeffekt. Använd som hjälp spånbrytskyddets spår för att följa skärlinjen. För raka skär, spänn fast en list som anslag eller använd parallelanslag (tillbehör). Ställ om bottenplattan för geringskär. För kantnära sågning flytta bottenplattan till bakre positionen.

STEP 570 X, STEP 600 X

Såga i pl åt

Lägg plåt på träunderlag för att undvika fjädring. Vid sågning av metall kyl med olja, fotogen, m.m.

Doppelsåga

Parallelanslag med cirkelanslag

(Tillbehör*)

Användning av

parallelanslag

Är endast möjlig i mjuka material (trä m.m.) vid hårdare material (metall) rekommenderas förborrning.

Ställ bottenplattan i bakre position för att få bästa möjliga skärvinkel vid nedsänkning i materialet.(se kap..”Inställning av stopplatta”)

1. Ställ pendling på pendelinställning på “0”.

2. Sätt den frånslagna maskinen med bottenplattans främre kant på skärstället.

3. Starta maskin och sänk sågbladet försiktig ned i materialet.

III

274315

G ERMANY

Med hjälp av parallell-och cirkelanslaget möjliggöres parallellsnitt från 0 - 200 mm och cirkelsnitt från 100 - 400 mm. Använd skränkta sågblad.

* Ingår ej i leveransomfånget, erhålles som tillbehör. Skjut parallelanslaget med

anläggningsytan nedåtvänd in i bottenplattans uttag och fäst den med låsskruv.

Skjut in parallelanslaget från höger eller vänster sida, beroende på önskad skärsida.

III

274 31

G ER

MA NY

III

274315

GERMANY

Användning av

cirkelanslag

Skötsel

SVENSKA

Skjut parallelanslag med anläggningsytan uppåtvänd in i bottenplattans uttag och fäst den med låsskruven.

Skruva cirkelanslaget ovanifrån i parallelanslaget.

Se upp att sågblad och cirkelanslag bilda en linje.

Ytterligare tillbehör finns med beställningsnummer i vår katalog.

För att garantera drift, skall maskinens kolborstar undersökas av en Atlas Copco-serviceverkstad ungefär en gång per år.

Använd endast AEG tillbehör och reservdelar. Reservdelar vars utbyte ej beskrivs bytes bäst av AEG auktoriserad serviceverkstad (se broschyr Garanti/Kundtjänstadresser).

Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden.

STEP 570 X, STEP 600 X

Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi kestävän ja varman sähkötyökalun. Tämän työkalun mahdollisimman tehokas ja tumvallinen käyttö edellyttää kuitenkin ennen koneen käyttöottoa tämän käyttöohjeen huolellista lukemista. Olemme varmoja siitä, että olet tyytyväinen Atlas Copcon AEG–sähkötyökalun valintaasi.

Tekniset arvot

Turvallisuusohjeet

STEP 570 X STEP 600 X

Leikkaussyvyydet:

Pehmeä puu 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Puuhun 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Teräkseen 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alumiini 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Nimellisteho 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Kuormittamaton iskuluku 450–3000 min

Iskun pituus 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vinoleikkaukset asti 45

Paino 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

-1

J Huomioi punaiselle paperille painetut turvaohjeet! J Asbestipitoisten materiaalien ja kiteisten piikivilajien työstöstä syntynyt pöly on

terveydelle vaarallista. Muista noudattaa viranomaisten antamia tapaturmantorjuntamääräyksiä.

J Ulkokäytössä olevat pistorasiat on varustettava vikavirta–suo jakytki mi ll ä

sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa.

J Laitteen suojavarusteita on ehdottomasti käytettävä. J Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. J Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja

tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan.

J Lastuja tai puruja ei saa poistaa koneen käydessä. J Älä lävistä moottoripesää, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä

liimaa).

J Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. J Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. J Puun ja teollisten materiaalien työstöstä syntyvä pöly saattaa olla terveydelle

vaarallista. Näissä tapauksissa suosittelemme kohdeimun käyttöä pölyn poistamiseksi.

J Rikkinäisiä sahanteriä tai sellaisia, jotka ovat muuttaneet muotoaan ei saa käyttää!

Mitattu melutaso

Tärinätaso

Käyttö

Verkkoliitäntä

SUOMI

Yleensä työkalun A-luokan melutaso 82 dB (A).Työskenneltäessä melutaso saattaa ylittää 85 dB (A). Käytä kuulosuojaimia! Mitta–arvot määritetty EN 50 144 mukaan.

Normaalisti mitattu kiihtyvyysarvo on 4 m/s2. Mitta–arvot määritetty EN 50 144 mukaan.

Pistosaha pystyy puuhun, muoviin ja metalliin. Sillä voidaan sahata suoria, viistoja ja käyriä leikkauksia sekä reikiä. Äla käytä tuotetta ohjeiden vastaisesti.

Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan.

STEP 570 X, STEP 600 X

Toimintakuvaus

Iskuluvun säätimestä voidaan iskulukua (=sahanterän liikettä minuutissa) säädellä portaattomasti.

Siirreltävän purusuojan ansiosta optimaalinen purunpoisto.

Käynnistyskytkin on muotoiltu siten, että sen käyttö on mahdollista kädensijan etu- ja takaosasta.

Jatkuvaan käyttöön voidaan käynnistyskytkin lukita lukitusnupista.

Purupuhallin pitää leikkauskohdan puhtaana; erittäin käytännöllinen seikka merkinnän mukaan sahattaessa.

Iskurin vastakkaispainojen toimiessa värinäntasaajina on tasainen käynti mahdollista.

Sahanterän vaihto käy salamannopeasti ilman työkaluja kiinnitysvivun avulla.

Vinoleikkauksia varten voidaan ohjainlevyä kallistaa 45

verran kumaallekin puolelle, upotussahauksia ja reunasahauksia varten se voidaan siirtää taakse.

Repimissuoja estää suuremmalti työkappaleen sahausreunojen repeytymisen puuntyöstössä.

Laitteeseen rakennettu heiluri parantaa leikkaustehoa. Sahanterän heiluriliikkeen ansiosta terä painuu sahattavaa vastaan vain takaisiniskussa (työstöliikkeen aikana), kun se taas eteenpäiniskussa kohottautuu sahattavasta. Tulos: parempi purunpoisto, pienempi kitka –> suurempi teho. Heiluriliikkeen säätimestä voidaan heilurin liike säätää aina työstettävän materiaalin mukaan.

Sahan-

Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä.

terän kiinnitys

1. Käännä kiinnitysvipu ulos rajoittimeen

saakka kuvan mukaisesti.

2. Aseta sahanterän varsi iskuriin niin, että

sahanterän selkä kulkee tukirullan urassa, ja työnnä rajoittimeen saakka; sahanterän nokkien on oltava täydellisesti iskurin sisällä (katso kuvaa).

3. Vapauta kiinnitysvipu – sahanterä kiinnittyy

automaattisesti paikalleen.

4. Tarkista, että sahanterä on tukevasti kiinni paikallaan

(käytä suojakäsineitä); iskurin aukon on oltava vinottain sahanterään nähden (katso kuvaa).

Terä voi tuntua väljältä asennettaessa, mutta ensimmäisen käytön aikana se asettuu.

Integroitu imukanava

purunimuriliitäntään.

III

Integroitu työkalusäiliö varaterien säilytykseen.

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään.

SUOMI

STEP 570 X, STEP 600 X

Ohjainlevyn

säätö

Ohjainlevy voidaan asettaa vinoasentoon, sitä voidaan siirtää tai sen kiinnityspaikkaa voidaan muuttaa.

Vinoonasetus Löysää toimitusta varten kiristysruuvia, vedä ohjainlevy lukitusnokista, anna sen hakautua haluamaasi vinokulmaan (15 Muun asteisten kulmien säätö 45 välialueilta. Säädetyn kulman suuruus selviää

viistot (vinoleikkaukset).

, 30o, 45o) ja kiristä kiristysruuvi jälleen.

saakka on mahdolista lukitusnokkien

74315

asteikosta. Tee erittäin tarkkoihin vinoleikkauksiiin ensin koesahaus.

Siirto

upotussahaus pitkää sahanterää käyttäen. Löysää toimitusta varten kiristysruuvia, työnnä ohjainlevy taakse ja kiristä ruuvikiinnitys jälleen. Tässä asennossa ohjainlevy on kiinnitetty 0

- kulmaan.

Kiinnityspaikan muutos upotussahaus lyhyttä sahanterää käyttäen ja reunasahaus. Irrota toimitusta varten kiristysruuvi, aseta ohjainlevy taka-asentoon ja kiristä ruuvikiinnitys takimmaiseen porausaukkoon. Ohjainlevyä voidaan siirtää työntämällä tässäkin asennossa.

Purunimulaite

Repimissuoja

Iskuluvun säätö

Konetta saa käyttää vain, kun se on varustettu sopivalla purunimurilla.

Integroidun imukanavan normitettu sisä-Ø on 30 mm. Käytä kotitalouspölynimuriin tai AEG:n märkä- ja kuivaimureihin liitettäessä AEG-imuletkua (tunnusnumerolla Id.Nr.

4932 3304 12) lisälaiteohjelmasta.

1. Kiinnitä imuletku imukanavaan kiertämällä, kunnes se

on tukevasti paikallaan.

2. Työnnä purusuojus alas. Silloin pölynimu toimii

optimaalisesti.

Repimissuoja estää suuremmalti työkappaleen sahausreunojen repeytymisen puuntyöstössä.

Pistä repimissuoja, kuten kuvassa, sileä puoli alaspäin käännettynä ohjainlevyn päälle reunan kanssa tasalle (vain etummaisessa ohjainlevyn asennossa mahdollista).

Iskuluvun säätimestä voidaan iskulukua (=sahanterän liikettä minuutissa) säädellä portaattomasti.

Iskuluvun säätimeen on merkitty kirjaimet A ... G; sääntönä on: A = pienin iskuluku G = suurin iskuluku

III

SUOMI

STEP 570 X, STEP 600 X

Jäljempänä olevasta taulukosta näet työstettävälle materiaalille sopivan iskuluvun, jonka säätö tapahtuu asettamalla iskuluvun säädin vastaavan kirjaimen kohdalle.

Materiaali Iskuluku Puu G

TeräsD-E Alumiini D-E Kumi A-C

Käynnistyskytkin

Heiluriliikkeen säätö

Hetkellinen käyttö:

Käynnistys: Paina käynnistyskytkimestä

Pysäytys: Vapauta käynnistyskytkin

Jatkuva käyttö:

Käynnistys: Paina käynnistyskytkimestä ja sen jälkeen lukitusnupista, vapauta käynnistyskytkin. Pysäytys: Paina käynnistyskytkimestä ja vapauta kytkin tämän jälkeen.

Heiluriliikkeen säädöllä suurennetaan tai pienennetään sahanterän pureutumista sahattavaan kappaleeseen. Nyrkkisääntönä:

Pehmeät materiaalit suuri heiluriliike Kovat materiaalit pieni heiluriliike tai ilman heiluriliikettä Siisti leikkauspinta ilman heiluriliiketta

Jäljempänä olevasta taulukosta löydät eri materiaaleihin sopivat heiluriliikkeet. Niiden säätö tapahtuu heiluriliikkeen säätimestä.

Materiaali Heilurin säätöasennot Puu I-III

Muovi I Alumiini 0-I Teräs0 Keramiikka 0 Kumi 0

Taulukoiden osoittamat heilurin säätöasennot ovat vain ohjeellisia!

Heiluriliikkeen säätö heiluriliikkeen säätimestä voidaan suorittaa myöskin laitteen käydessä.

III

Käyttövihjeitä

Vihjeitä

SUOMI

1. Säädä iskuluku ja heiluriliike työstettävän materiaalin mukaiseksi.

2. Aseta koneen ohjainlevyn etummainen osa sahattavaa pintaa vasten ja käynnistä

kone.

3. Paina konetta ylhäältäpäin sahattavaa pintaa vasten ja ohjaa leikkauslinjaa pitkin.

Varo painamasta konetta liiaksi sahattavaa pintaa vasten. Sahanterää kevyesti painamalla sahaus etenee optimaalisesti. Käytä merkinnän mukaan sahattaessa repimissuojassa olevaa merkintää suunnistusapuna. Käytä tarkkoja suoria leikkauksia sahattaessa apuna listaa, joka on kiinnitetty sahattavaan pintaan, tai suuntaisohjainta (lisälaite). Käännä viistosahauksiin (vinoleikkauksiin) ohjainlevyn asentoa. Siirrä reunasahauksiin ohjainlevy takimmaiseen asentoon.

STEP 570 X, STEP 600 X

Peltien sahaus

Purista pelti puualustaa vasten, ettei se jousta sahattaessa. Sivele metallisahauksessa leikkauslinjaan jäähdytysainetta (öljyä, petrolia).

Reikien sahaus

Suuntais-ympyrä ohjain

(Lisälaite*)

Käyttö

suuntaisoh-

jaimena

Upotussahaus on mahdollista vain pehmeämpiin materiaaleihin (puu, kevytrakenteiset seinät), koviin materiaaleihin (metallit) on ensin tehtävä sahanterän suuruinen porausaukko.

Saadaksesi edullisen leikkauskulman pistolle, siirrä ohjainlevy takimmaiseen asentoon.(katso kohtaa ”Ohjainlevyn säätö”)

1. Aseta heiluriliike heiluriliikkeen säätimestä “0”-asentoon.

2. Aseta pysäytetty kone ohjainlevyn etureuna edellä leikkauskohdan päälle.

3. Käynnistä kone ja upota sahanterä varovasti sahaten materiaaliin.

III

274315

GERMANY

Suuntais-ympyräohjaimella voi tehdä suuntaissahauksia 0-200 mm, ympyrä sahauskia 100-400 mm. Käytä haritettuja sahanteriä.

* Ei sisälly vakiovarustukseen, saatavana lisätervikkeena. Työnnä suuntaisohjain rajoitinpinta

alaspäin käännettynä ohjainlevyssä olevien sidelevyjen läpi ja kiinnitä sakararuuveilla.

Työnnä suuntaisohjain joko vasemmalta tai oikealta puolelta ohjainlevyyn leikkauskohtien mukaan.

III

2 7431

GE R

MA NY

III

274315

GERMANY

Huolto

SUOMI

Käyttö

ympyräoh-

jaimena

Työnnä suuntaisohjain rajoitinpinta ylöspäin käännettynä ohjainlevyssä olevien sidelevyjen läpi ja kiinnitä sakararuuveilla.

Ruuvaa ympyräohjain suuntaisohjaimeen kiinni ylhäältä.

Muista tarkistaa, että sahanterä ja ympyräohjain ovat samalla linjalla.

Muut lisälaitteet tilausnumeroineneen löydät luettelostamme.

Koneen toiminnan jatkuvuuden varmistamiseksi, moottorin hiilet on tarkistettava kerran vuodessa. Tarkistuksen ja mahdollisen vaihdon suorittaa lähin AEG huoltopiste.

Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo).

Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.

STEP 570 X, STEP 600 X

Daima daha iyiyi istiyorsunuz ve Atlas Copco arøyorsunuz. Sizin için uzun ömürlü ve olduðunca güvenli bir elektrikli el aleti geliþtirdik. Lütfen çaløþmaya baþlamadan önce, aletinizden optimal verimi alabilmek ve tehlikesiz biçimde çaløþabilmek için kullanøm kølavuzunu okuyun. Atlas Copco eminiz.

Teknik veriler

Güvenliðiniz için talimatlar

STEP 570 X STEP 600 X

Maksimum kesme derinli

Yumuþak tahtada 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . .

Sert tahtada 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Çelikte 8 mm 8 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Alüminyum 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Giriþ gücü 570 W 600 W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Boþtaki strok sayøsø 450-3000 min

Strok yüksekliði 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maksimum eðik kesim 45

Aðørløðø 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . .

Ć1

450-3000 min

Ć1

J Ekteki güvenlik broþüründe belirtilen güvenlik talimatlarøna uyun! J Asbest içeren malzemeleri ve kristal silisik asitli taþlar iþlenirken ortaya çøkan

tozlar saðløða zararlødør. Meslek kuruluþunun VBG 119 sayølø kazalardan korunma hükmüne uyun.

J Açøk havadaki prizler hatalø akøm koruma þalteri ile donatølmøþ olmalødør. Bu,

elektrik tesisatønøzdaki bir zorunluluktur. Lütfen aletimizi kullanørken bu hususa dikkat edin. Elektrik tesisatçønøzla konuyu görüþün.

J Aletin koruyucu donanømønø mutlaka kullanøn. J Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin. J Aletle çaløþørken daima koruyucu gözlük kullanøn. Koruyucu iþ eldivenleri,

saðlam ve kaymaz ayakkabølar ve iþ önlüðü kullanmanøzø tavsiye ederiz.

J Alet çaløþør durumda iken talaþ ve kørpøntølarø temizlemeye çaløþmayøn. J Aletin gövdesini delmeyin, aksi taktirde koruyucu izolasyon kesilir (yapøþøcø

etiket kullanøn).

J Baðlantø kablosunu aletten uzak tutun. Kablo daima aletin arkasønda olmalødør

ve toplanmamalødør.

J Aleti sadece kapalø iken prize takøn. J Tahtalarø uzun süre veya saðløða zararlø toz çøkaran malzemeleri profesyonel

olarak iþlerken aleti døþarødan uygun bir elektrik süpürgesine baðlayøn.

J Çatlamøþ ve deforme olmuþ testere bøçaklarønø kullanmayøn!

Gürültü ölçüm

deðerleri

Titreþim ölçüm

deðerleri

Kullanøm

Þebeke baðlantøsø

TÜRKÇE

Aletin A deðerlendirmeli gürültü seviyesi tipik olarak þu deðerdedir: 82 dB (A).Çaløþma sørasønda gürültü seviyesi 85 dB (A)'yø aþabilir. Koruyucu kulakløk kullanøn! Ölçüm de

Deðerlendirilin tipik ivme 4 m/s2. Ölçüm de

Bu dekupaj testeresi tahta, plastik ve metali keser; düz, gönyeli, kavisli ve içten kesme iþlerini yapar. Bu alet sadece belirtiði gibi ve usulüne uygun olarak kullanølabilir.

Aleti sadece tek fazlø alternatif akøma ve tip etiketi üzerinde belirtilen þebeke gerilimine baðlayøn. DIN 57 740/VDE 0740 ve CEE 20 hükümlerine göre koruyucu izolasyon bulunduðundan, koruma kontaðø olmayan prizlere baðlantø da mümkündür. Parazit giderme Avrupa Normu EN 55014'e uygundur.

STEP 570 X, STEP 600 X

Køsa tanømlama

Ayar düðmesi yardømø ile strok sayøsø (= Testere bøçaðønøn bir dakikadaki hareketi) kademesiz olarak ayarlanabilir.

Optimal talaþ emme için sürülebilir saydam koruma kapaðø.

Açma/kapama þalteri, hem ön, hem de arkadan tutma pozisyonlarønda kullanølabilecek biçimde biçimlendirilmiþtir.

Sürekli iþletim için açma/kapama þalteri kilitleme düðmesi ile tespit edilebilir.

Talaþ üfleme fanø kesilen hat üzerindeki talaþø üfler;bu iþlev özellikle markalamaya göre kesme iþlerinde kullanøcøya çok yardømcø olur.

Titreþim dengeleme iþlevi, iticideki karþø aðøløklar sayesinde sakin bir çaløþma saðlar.

Germe kolu sayesinde yardømcø anahtar kullanmadan anønda testere bøçaðø deðiþtirme olanaðø.

Taban levhasø eðik kesme iþleri için her iki taraftan da 45° hareket ettirilebilir, malzeme içine dalarak kesme ve kenara yakøn kesme iþleri için ise arkaya sürülebilir.

Talaþ koruma tertibatø, tahtalar iþlenirken talaþøn søk søk kørølmasønø önler.

Alete entegre pandül hareket tertibatø kesme performansønø yükseltir. Testere bøçaðønøn pandül hareketi sayesinde, testere bøçaðø sadece geri doðru hareket ederken (çaløþma stroku) malzemeye doðru bastørølør, ileri doðru harekette testere bøçaðø malzemeden çekilir. Sonuç: Daha iyi talaþ atma,daha az sürtünme --> yüksek kesme performansø. Pandül þalter yardømøyla pandül hareket devreye sokulup çøkartølarak, farklø malzemelere uyarlanabilir.

Testere

Aletin kendinde bir çaløþma yapmadan önce fiþi prizden çekin.

bøçaðønøn takølmasø

1. Germe kolunu þekilde görüldüðü gibi

døþarø doðru sonuna kadar hareket ettirin.

2. Testere bøçaðønø kølavuz makaranøn

oluðuna yerleþtirin ve itici içine sonuna kadar itin; testere bøçaðønøn uçlarø itici içine tam olarak girmelidir (þekle bakønøz).

3. Germe kolunu børakøn - testere bøçaðø

otomatik olarak gerilir

4. Testere bøçaðønøn yerine tam olarak oturup

oturmadøðønø kontrol edin (koruyucu iþ eldivenleri kullanøn!); iticinin yarøðø testere bøçaðøna yan olarak

TÜRKÇE

durmalødør (þekle bakønøz) Takøløp søkøldøktan sonra testere bøçaðø bazen tam

olarak kesme yönünde durmaz (hafifçe eðik durur). Ancak kesme iþlemine baþlar baþlamaz testere bøçaðønøn duruþu otomatik olarak düzelir.

Talaþ emme

III

kanalønøn baðlantøsø için alete entegre emme kanalø.

Yedek testere bøçaðø için alete entegre yuva.

Deðiþiklikler: Metin, þekil ve veriler basøm tarihi itibariyle geçerlidir. Ürünlerimizin geliþtirilmesi anlamøndaki deðiþiklik haklarømøz saklødør.

STEP 570 X, STEP 600 X

Taban levhasø

ayarø

Taban levhasø eðik konuma getirilebilir, itilebilir veya yeri deðiþitirilebilir.

Eðik konum \ Gönyeli kesme iþleri (eðik kesme) Bu iþlem için, tespit vidasønø gevþetin, taban levhasønø yuvasøndan çekin, istenen açøda (15°, 30°, 45°) kavrama yaptørøn ve tespit vidasønø tekrar søkøn. 45°'ye kadar olan diðer açølar, kavrama alønø døþønda ayarlanabilir. Ayarlanan açø skaladan okunabilir. Çok hassas eðik veya açølø kesme

74315

istiyorsanøz, birkaç deneme yapøn.

Ítme \ Uzun testere bøçaðø ile malzeme içine dalarak kesme. Bu iþlem için, tespit vidasønø gevþetin, taban levhasønø arkaya doðru itin ve tespit vidasønø tekrar søkøn. Bu pozisyonda taban levhasø 0° konumunda sabitlenir.

Yer deðiþtirme \ Køsa testere bøçaðø ile malzeme içine dalarak kesme ve kenara yakøn kesme Bu iþlem için, tespit vidasønø sökün, taban levhasønø arkaya getirin ve tespit vidasønø arka delikte søkøn. Taban levhasø bu pozisyonda da uzunlamasøna itilebilir.

Talaþ emme

Talaþ koruma tertibatø

Strok sayøsø ayarø

Bu aleti sadece uygun bir talaþ emme tertibatø ile çaløþtørøn.

Alete entegre emme kanalønøn iç çapø standart olarak 30 mm'dir. Evlerde kullanølan elektrik süpürgesine veya bir AEG øslak/kuru elektrik süpürgesine baðlantø için, aksesuar

programøndaki emme hortumunu (Ürün kodu: 4932 3304 12) kullanøn.

1. Emme hortumunu, tam yerine oturuncaya kadar,

döndürerek emme kanaløna takøn.

III

2. Optimal toz emme kapasitesini saðlamak için

saydam koruma kapaðønø aþaðø itin.

Talaþ koruma tertibatø, tahtalar iþlenirken talaþøn søk søk kørølmasønø önler.

Talaþ koruma tertibatønø þekilde görüldüðü gibi, parlak tarafø aþaðø doðru ve taban levhasø ile aynø hizada olacak biçimde taban levhasøna sokun (sadece taban levhasønøn ön taraftaki konumunda mümkündür).

Ayar düðmesi yardømø ile strok sayøsø (= Testere bøçaðønøn bir dakikadaki hareketi) kademesiz olarak ayarlanabilir.

Ayar düðmesi üzerinee A ... G harfleri basølmøþtør. Bunlarøn anlamø þudur: A = En düþük strok sayøsø G = En yüksek strok sayøsø

TÜRKÇE

STEP 570 X, STEP 600 X

Íþlenen malzemeye uygun strok sayøsønø aþaðødaki tablodan belirleyin ve ayar düðmesi üzerindeki ilgili harfi seçin.

Malzemel Strok sayøsøl

Tahta G Çelik DĆE Alüminyum DĆE Lastik AĆC

Açma/kapama

Pandül hareket ayarø

Geçici anahtarlama Açma: Açma/kapama þalterine basøn

Kapama: Açma/kapama þalterini børakøn.

Sürekli anahtarlama Açma: Açma/kapama þalterine basøn, kilitleme düðmesine basøn ve daha sonra açma/kapama þalterini børakøn. Kapama: Açma/kapama þalterine basøn ve børakøn.

Pandül hareketi ayarø ile testere diþinin malzemeye giriþi ölçüsü büyütülür veya küçültülür. Bu konuda kural þudur:

Yumuþak malzemeler Büyük pandül hareket Sert malzemeler Pandül hareket yok veya küçük pandül hareket Temiz kesme yüzeyi Pandül harekete yok

Uygun pandül hareketi aþaðødaki tablodan belirleyin ve pandül þalterle devreye sokun.

Malzeme Pandül hareket kedemesi

Tahta I Ć III Plastik I Alüminyum 0 Ć I Çelik 0 Seramik 0 Lastiki 0

Tabloda öneriler pandül hareket kademeleri sadece referans deðerlerdir.

Alet çaløþør durumda iken de pandül hareket pandül þalterle devreye sokulabilir.

III

Çaløþørken dikkat edilecek hususlar

Öneriler

TÜRKÇE

1. Strok sayøsønø ve pandül hareketi iþlediðiniz malzemeye göre ayarlayøn.

2. Taban levhasønøn ön køsmønø malzeme üzerine dayayøn ve aleti çaløþtørøn.

3. Aleti yukarødan malzeme üstüne bastørøn ve kesme hattø boyunca hareket ettirin.

Kesme sørasønda aleti fazla bastørmayøn. Testere bøçaðø üzerine uygulanan hafif bir bastørma kuvveti optimal kesme høzønøn saðlanmasøna yeterlidir. Markalamaya göre kesme yaparken, talaþ koruma tertibatøndaki iþareti kølavuz olarak kullanøn. Düz hatlø kesme iþleminin çok hassas olmasønø istiyorsanøz, malzeme üzerine dayamak olarak tespit ettiðiniz bir çøtadan yararlanøn veya paralellik mesnedini (aksesuar) kullanøn. Gönyeli kesme iþleri (eðik kesme iþleri) için taban levhasønøn konumunu ayarlayøn. (Bakønøz bölüm) Ayarlama yaptøktan sonra deneme yapøn. Kenara yakøn kesme yapmak için taban levhasønø en arka konuma getirin.

STEP 570 X, STEP 600 X

Saclarøn kesilmesi

Aletle birlikte yaylanmayø önlemek üzere, kesilecek sacøn altønø bir tahta ile besleyin. Metalleri keserken kesme hattønø soðutucu (yað, gazyaðø) sürün.

Íçten kesimler

Dairesel kølavuzlu paralellik mesnedi

(Aksesuar*)

Paralellik

mesnedi olarak

kullanma

Malzeme içine dalarak kesme sadece yumuþak malzemelerde (tahta, duvarlarda kullanølan hafif yapø malzemeleri gibi) mümkündür. Sert malzemelerde ise testere bøçaðø boyutuna uygun bir ön kølavuz delik açølmalødør.

Keserken uygun bir kesme açøsø saðlamak üzere taban levhasønø en arka konuma getirin.(Bakønøz Bölüm "Taban levhasø ayarø")

1. Pandül hareket þalterini 0" konumuna getirin.

2. Alet kapalø durumda iken taban levhasønøn ön kenarønø kesme yerine dayayøn.

3. Aleti çaløþtørøn ve testere bøçaðøna dikkatli biçimde kesme yaptørarak, malzeme

içine daløn.

III

274315

GERMANY

Paralellik mesnedi ve dairesel kølavuz sayesinde 0 - 200 mm'lik paralel kesimler ve 100 - 400 mm'lik dairesel kesimler mümkündür. Meyilli (bükülmüþ) testere bøçaklarø kullanøn..

* Teslimat kapsamønda deðildir, önerilen tamamlamalar aksesuar programønda. Paralellik mesnedini dayama yüzeyi

aþaðø gelecek biçimde, taban levhasø içindeki baðlantø parçalarøndan geçirin ve dirsekli vida ile søkøn.

Sol veya saðdan yapølacak kesme iþleri için paralellik mesnedini ilgili taraftan itin.

III

74 31 5

G ER

M A N Y

III

274315

GERMANY

Dairesel

kølavuz olarak

kullanma

Bakøm

TÜRKÇE

Paralellik mesnedini dayama yüzeyi yukarø gelecek biçimde, taban levhasø içindeki baðlantø parçalarøndan geçirin ve dirsekli vida ile søkøn.

Dairesel kølavuzu yukarødan paralellik mesnedine vidalayøn.

Bu sørada testere bøçaðø ile dairesel kølavuzun bir çizgi oluþturmasøna dikkat edin.

Diðer aksesuarø sipariþ numaralarø ile birlikte kataloglarømøzda bulabilirsiniz.

Sürekli olarak kullanøma hazør olabilmesi için, aletin kömür førçalarønøn yøpranøp yøpranmadøðø yølda bir kez AEG Müþteri Servisi Merkezlerinden birinde kontrol ettirilmelidir.

Sadece AEG aksesuarønø ve yedek parçalarønø kullanøn. Deðiþtirilmesi açøklanmamøþ olan parçalarø bir AEG müþteri servisinde deðiþtirin (Garanti broþürüne ve müþteri servisi adreslerine dikkat edin).

Gerektiði takdirde aletin daðønøk görünüþ þemasø, alet tipinin ve tip etiketi üzerindeki on hanelik sayønøn bildirilmesi koþuluyla müþteri servisinden veya doðrudan Atlas Copco Electric Tools GmbH, Postfach 32 D-71361 Winnenden adresinden istenebilir.

STEP 570 X, STEP 600 X

Вам требуется и Вы хотите купить качественную продукцию предлагаемое Atlas Copco. Мы произвели для Вас надежный инструмент для продолжительной работы.Пожалуйста, прочтите данную инструкцию перед первым использованием, чтобы Вы могли работать Вашим инструментом эффективно и безопасно.Мы уверены, что покупка электроинструмента AEG фирмы Atlas Copco была правильным выбором!

Технические данные

Рекомендации по технике безопасности

ИспользоĆ вание

STEP 570 X STEP 600 X

Макс. глубина резки в:

Мягкое дерево 95 mm 110 mm. . . . . . . . . . . . . . . . . . . . . . . . . . .

Твердое дерево 65 mm 70 mm. . . . . . . . . . . . . . . . . . . . . . . . . . .

Стали 8mm 8mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Алюминии 10 mm 15 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Номинальная мощность (Bатт) 570 W 600 W. . . . . . . . . . . . .

Частота хода без нагрузки 450–3000 min

Длина хода 19 mm 19 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Наклонное пиление до 45

. . . . . . . . . . . . . . . . . . . . . . . .

-1

450–3000 min

. . . . .

-1

Båñ 2,1 kg 2,1 kg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

J Пожалуйста, соблюдайте правила безопасности, изложенные в

прилагаемой брошюре!

J Пыль, образующаяся при работе с материалами, содержащими асбест,

или камнями, содержащими кристаллы кремниевой кислоты, вредна для здоровья. Пожалуйста соблюдайте правила техники безопасности.

J Электроприборы, используемые во многих различных местах, в том числе

на открытом воздухе, должны подключаться через устройство, предотвращающее резкое повышение напряжения.

J Bсегда пользуйтесь защитной крышкой на инструменте. J Перед выполнением каких–либо работ по обслуживанию инструмента

всегда вынимайте вилку из розетки.

J При работе с инструментом всегда надевайте защитные очки.

Рекомендуется надевать перчатки, прочные нескользящие ботинки и фартук.

J Не убирайте опилки и обломки при включенном инструменте.

J Не делайте отверстий в корпусе мотора, поскольку это может вызвать

повреждение двойной изоляции (пользуйтесь клеем).

J Держите силовой провод вне рабочей зоны инструмента. Bсегда

прокладывайте кабель за спиной.

J Bставляйте вилку в розетку только при выключенном инструменте.

J Пыль, которая образуется при работе с деревом или промышленными

материалами, может быть опасна для здоровья. B этом случае подсоедините инструмент к соответствующему отсасывающему устройству.

J Не используйте треснувшие или погнутые полотна пилы.

Этот лобзик может пилить дерево, пластик и металл; он может пилить по прямой, под наклоном, по кривой и делать внутренние вырезы.

Подключение к электросети

РУССКИЙ

Подключайте только к однофазной сети переменного тока и только с напряжением, указанным на табличке с данными. Подключение к розеткам без заземления возможно, так как данный электроинструмент имеет защитную изоляцию в соответствии со стандартами DIN 57 740/VDE 0740 и CEE 20. Радиопомехи соответствуют европейскому стандарту EN 55014.

STEP 570 X, STEP 600 X

Краткое

описание

Частота хода (= количество перемещений полотна пилы в минуту) может быть плавно изменено посредством регулировочного колесика.

Прозрачная крышка для оптимального удаления стружки.v

Обдув удаляет стружку вперед по ходу резания – очень практично при пилении по линии.

Демпфер вибрации обеспечивает более тихую работу посредством противовеса на штоке.

Полотно пилы может быть заменено в течении нескольких секунд при помощи натяжного рычага.

Для пиления под наклоном основание можно поворачивать в обе стороны на 45_.

Приспособление против растрескивания почти полностью предотвращает раскалывание кромки дерева.

Переключателю "on–off" вкл./выкл. придана такая форма, что им можно использоваться, двигая инструмент на себя и от себя.

Для продолжительной работы выключатель On–Off может фиксироваться в положении "On" ("Bкл.") при помощи блокирующей кнопки.

Bстроенный канал для отсоса для подключения к пылесосу.

III

Bстроенная система маятникового хода повышает качество пиления. Маятниковый ход полотна пилы означает, что оно прижимается к материалу только при возвратном движении (рабочем движении) и отодвигается от материала на прямом движении. Результат: улучшенное удаление опилок, меньшее трение –> более высокое качество пиления. Маятниковый ход можно регулировать рукояткой так чтобы он соответствовал различным материалам.

Bставка пильных полотен.

Перед выполнением каких–либо работ по обслуживанию инструмента всегда вынимайте вилку из розетки.

1. Оттяните натяжной рычаг до упора,

как показано на иллюстрации.

2. Bставьте пилку в щель в

поддерживающем ролике вдвиньте ее в плунжер до упора; хвостовик пилки должен быть в плунжере (см. иллюстрацию).

3. Отпустите натяжной рычаг и пилка

будет автоматически зажата.

4. Проверьте, что пилка сидит прочно (наденьте

защитные перчатки!); прорезь в плунжере должна всегда быть под углом к пилке (см. иллюстрацию ниже).

При фиксировании пилки она может находиться в слегка наклоненном положении. При первом пилении она выровняется автоматически.

Bстроенный карман для запасного лезвия.

Модификации: Текст, иллюстрации и данные верны на момент выхода из печати. B интересах постоянного усовершенствования наших изделий, технические характеристики могут изменяться без предварительного уведомления.

РУССКИЙ

STEP 570 X, STEP 600 X

Регулировка

основания

Основание можно наклонить или сдвинуть назад или вперед.

Установка под углом → Для угловых и наклонных срезов. Ослабьте фиксирующий винт, вытяните основание из держателя, установите его на требуемый угол (15_, 30_, 45_), вставьте обратно в держатель и снова затяните фиксирующий винт. Углы, отличные от 45_ могут быть установлены, если не вставлять основание обратно в держатель.

74315

Угол показан на шкале. Для очень точного углового пиления рекомендуется произвести пробный пропил.

Перемещение основания → Äëÿ врезания или резания в углах. Ослабьте фиксирующий винт, толкните основание назад и снова затяните фиксирующий винт. Основание в этом положении фиксируется на 0_.

Перемещение назад → Äëÿ вырезания отверстий коротким полотном и пиления около кромки. Bыньте фиксирующий винт, толкните основание назад и ввинтите до упора фиксирующий винт в заднее отверстие. B этом положении основание может также быть смещено в продольном направлении.

Отсос стружки

Устройство против расщепления кромок разреза

Используйте инструмент только с соответствующим устройством для отсоса стружки.

Bстроенный отсасывающий канал имеет стандартный внутренний диаметр 30 мм. Пользуйтесь отсасывающим шлангом (Арт. No. 4932 3304 12) из нашего ассортиментного ряда аксессуаров для присоединения к бытовому обычному или "влажному" пылесосу.

1. Bставьте шланг в отсасывающий канал и

поверните его до прочного закрепления.

2. Сдвиньте вниз прозрачную крышку для

обеспечения оптимального пылеотсоса.

Приспособление против растрескивания почти полностью предотвращает раскалывание кромки дерева.

Установите устройство против расщепления кромок разреза как показано на иллюстрации – гладкой стороной вниз и заподлицо с основанием (это возможно только когда основание находится в переднем положении).

III

РУССКИЙ

STEP 570 X, STEP 600 X

Регулировка частоты хода

Bыключатель "On–Off" ("Bкл./Bыкл.")

Частота хода (= количество перемещений полотна пилы в минуту) может быть плавно изменено посредством регулировочного

колесика.

Буквы с A по G нанесенные на регулятор скорости означают: A = наименьшая скорость хода G = наибольшая скорость хода

Частоту хода, которая подходит к обрабатываемому материалу, можно узнать из следующей таблицы и установить на регулировочном колесике соответствующую букву.

Материал Частота хода

Дерево G Сталь D–E Алюминий D–E Резина A–C

Bключение: нажать курковый выключатель

Отключение: отпустить курковый выключатель

Длительная работа: Bключение: нажать выключатель "On–Off" ("Bкл./Bыкл.") и затем фиксирующую кнопку, после этого отпустить выключатель "On–Off" ("Bêë./Bûêë.").

Отключение: нажать и затем отпустить выключатель "On–Off" ("Bкл./Bыкл.").

Регулировка маятникового хода

РУССКИЙ

Регулированием маятникового хода увеличивается или уменьшается скорость движения. Как правило:

Мягкий материал Большой маятниковый ход Твердый материал Маятниковый ход маленький или отключить совсем Для пиления без расщепления поверхности маятниковый ход отключить

Соответствующее значение маятникового хода можно узнать из нижеследующей таблицы и сравнить с показаниями на переключателе маятникового хода.

Материал Маятниковый хода Дерево I – III

Пластик I Алюминий 0 – I

III

Сталь 0 Керамика 0 Резина 0

Длина хода, указанная в таблице, является только советом для общего руководства!

Длину хода можно устанавливать переключателем даже при работающем моторе.

STEP 570 X, STEP 600 X

Советы по эксплуатации

1. Установите скорость и маятниковый ход в соответствии с материалом,

который должен быть разрезан.

2. Расположите машину передней кромкой основания на обрабатываемый

материал и включите машину.

3. Прижмите машину к материалу и ведите вдоль линии реза.

Советы

Пиление листового металла

Bрезание в материал

Не нажимайте слишком сильно на деталь, которую вы пилите. Легкого давления на полотно пилки достаточно для достижения оптимального пиления. При пилении по разметочной линии пользуйтесь меткой на устройстве против расщепления кромок в качестве визуальной направляющей. Для получения совершенно прямого распила закрепите деревянную планку в качестве направляющей вдоль материала или используйте параллельную направляющую (аксессуар). Для пиления под углом или фаски отрегулируйте основание. Для пиления близко к кромке установите основание в его крайнем заднем положении.

Bо избежание вибрации закрепите лист металла на деревянном основании. При пилении металла используйте охлаждающие жидкости вдоль линии распила (масло, уайт спирит).

Bрезание без предварительного высверливания отверстий возможно в мягких материалах (дереве, легких строительных материалах для стен). B более твердых материалах (металле) необходимо сначала просверлить отверстия, соответствующие размеру пильного полотна.

Передвиньте основание в крайнее заднее положение для получения наилучшего угла резания при начале пиления.(см. раздел ”Регулировка основания”)

1. Установите маятниковый ход на его регуляторе на "0".

2. Не включая машину разместите ее передней кромкой основания на точке

пиления.

3. Bключите машину и осторожно погружайте движущуюся пилку в материал.

Направляюща я для параллельного пиления и для пиления окружностей.

(ДополнительĆ ная принадĆ лежность*)

РУССКИЙ

III

274315

GERMANY

III

274315

G ERM

ANY

III

I I

274315

GERMANY

Используя приспособления для параллельного пиления и выпиливания окружностей, возможно параллельные резы шириной 0 – 200 мм, круговые разрезы диаметром 100 – 400 мм. Используйте пилки для поперечного пиления.

*B стандартную комплектацию не входит, поставляется в качестве дополнительной принадлежности.

STEP 570 X, STEP 600 X

Сборка

параллельной

направляюĆ

ùåé

Bыпиливание

окружности

Bставьте параллельную направляющую, с контактной поверхностью направленной вниз, в ушки в основании и закрепите в нужном положении винтом.

Для пиления слева или справа вставьте параллельную направляющую с соответствующей стороны.

Bставьте параллельную направляющую, с контактной поверхностью направленной вверх, в ушки в основании и закрепите в нужном положении винтом.

Закрепите центральную точку через верх параллельной направляющей.

Убедитесь, что пильное полотно и центр окружности находятся на одной линии.

Другие дополнительные принадлежности с их серийными номерами указаны в нашем каталоге.

Обслуживание

Для того чтобы гарантировать постоянную готовность к работе инструмент необходимо проверять на предмет износа угольных щеток в одном из сервисных центров Atlas Copco / AEG.

Пользуйтесь аксессуарами и запасными частями только фирмы AEG. B случае возникновения необходимости в замене, которая не была описана, пожалуйста, обращайтесь на один из сервисных центров (см. список наших гарантийных/сервисных организаций).

При необходимости может быть заказан чертеж инструмента с трехмерным изображением деталей. Пожалуйста, укажите десятизначный номер и тип инструмента и закажите чертеж у Bаших местных агентов или непосредственно у Atlas Copco Electric Tools GmbH Postfach 320, D–71361 Winnenden, Germany.

РУССКИЙ

STEP 570 X, STEP 600 X

ENGLISH

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with the following standards or standardized documents. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 in accordance with the regulations 98/37/EC, 73/23/EEC, 89/336/EEC

NEDERLANDS

EC-KONFORMITEITSVERKLARING

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 overeenkomstig de bepalingen van de richtlijnen 98/37/EG, 73/23/EEG, 89/336/EEG

DEUTSCH

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG

FRANÇAIS

DÉCLARATION ”CE” DE CONFORMITÉ

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 conforme aux reglementations 98/37/CE, 73/23/CEE, 89/336/CEE

ITALIANO

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 in base alle prescrizioni delle direttive CE98/37, CEE73/23, CEE89/336

ESPAÑOL

DECLARACION DE CONFORMIDAD CE

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 de acuerdo con las regulaciones 98/37/CE, 73/23/CE, 89/336/CE

PORTUGUES

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 50144, EN 55014-1, EN 60555-2, EN 60555-3 conforme as disposições das directivas 98/37/CE, 73/23/CEE, 89/336/CEE

DANSK

CE-KONFORMITETSERKLÆRING

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller norma–tive dokumenter. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 i henhold til bestemmelserne i direktiverne 98/37/EF, 73/23/EØF, 89/336/EØF

NORGE

CE-ERKLÆRING AV ANSVARSFORHOLD

Vi erklærer at det er under vårt ansvar at dette produkt er i overenstemmelse med følgende standarder eller standard-dokumenter. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 i samsvar med reguleringer 98/37/EF, 73/23/EØF, 89/336/EØF

SVENSKA

CE-FÖRSÄKRAN

Vi intygar och ansvarar för , att denna produkt överensstämmer med följande norm och dokument

EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 enl. bestämmelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG

SUOMI

TODISTUS CE-STANDARDINMUKAISUUDESTA

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 seuraavien sääntöjen mukaisesti: 98/37/EY, 73/23/ETY, 89/336/ETY

GREEK

ДЗЛЩУЗ УХМВБФЙКПФЗФПУ

Дзлпэме хрехиэнщт ьфй фп рспъьн бхфь еЯнбй xбфбуxехбумЭхп уэмцщнб ìå ôïõò åîÞò xбнпнйумпэт Ю xбфбуxехбуфйxЭйт ухуфЬуейт: EN 50144, EN 55014-1, EN 55014-2, EN 60555Ć2, EN 60555Ć3 xбфЬ фйт дйбфЬоейт ôùí xбнпнйумюн ôçò КпйнЮт БгпсЬт 98/37/EK, 73/23/EOK, 89/336/EOK

98 Jürgen Ströbel

Production Manager

K–01 Printed in Germany (03.99) 4000 2894 13

ENGLISH

EC-DECLARATION OF CONFORMITY

We declare under our sole responsibility that this product is in conformity with the following standards or standardized documents. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in accordance with the regulations 98/37/EC, 73/23/EEC, 89/336/EEC

NEDERLANDS

EC-KONFORMITEITSVERKLARING

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de bepalingen van de richtlijnen 98/37/EG, 73/23/EEG, 89/336/EEG

DEUTSCH

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der Richtlinien 98/37/EG, 73/23/EWG, 89/336/EWG

FRANÇAIS

DÉCLARATION ”CE” DE CONFORMITÉ

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux reglementations 98/37/CE, 73/23/CEE, 89/336/CEE

ITALIANO

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base alle prescrizioni delle direttive CE98/37, CEE73/23, CEE 89/336

ESPAÑOL

DECLARACION DE CONFORMIDAD CE

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, de acuerdo con las regulaciones 98/37/CE, 73/23/CE, 89/336/CE

PORTUGUES

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme as disposições das directivas 98/37/CE, 73/23/CEE, 89/336/CEE

DANSK

CE-KONFORMITETSERKLÆRING

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende normer eller norma–tive dokumenter. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelserne i direktiverne 98/37/EF, 73/23/EØF , 89/336/EØF

NORGE

CE-ERKLÆRING AV ANSVARSFORHOLD

Vi erklærer at det er under vårt ansvar at dette produkt er i overenstemmelse med følgende standarder eller standard-dokumenter. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, i samsvar med reguleringer 98/37/EG, 73/23/EØF, 89/336/EØF

SVENSKA

CE-FÖRSÄKRAN

Vi intygar och ansvarar för , att denna produkt överensstämmer med följande norm och dokument

EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, enl. bestämmelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG

SUOMI

TODISTUS CE-STANDARDINMUKAISUUDESTA

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, seuraavien sääntöjen mukaisesti: 98/37/EY, 73/23/ETY, 89/336/ETY

GREEK

ДЗЛЩУЗ УХМВБФЙКПФЗФПУ

Дзлпэме хрехиэнщт ьфй фп рспъьн бхфь еЯнбй xбфбуxехбумЭхп уэмцщнб ìå ôïõò åîÞò xбнпнйумпэт Ю xбфбуxехбуфйxЭйт ухуфЬуейт: EN 50144, EN 55014-1, EN 55014-2, EN 61000Ć3Ć2, EN 61000Ć3Ć3, xбфЬ фйт дйбфЬоейт ôùí xбнпнйумюн ôçò КпйнЮт БгпсЬт 98/37/EK, 73/23/EOK, 89/336/EOK

99 Jürgen Ströbel

Production Manager

K–01–99 Printed in Germany (.99) 4000 XXXX XX

AEG STEP 600 X User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
