Page 1
kühlgeräte/ réfrigérateur / frigorifero/ refrigerator
GEBRAUCHSANWEISUNG
NOTICE D’UTILISATION
ISTRUZIONI D’USO
INSTRUCTIONE BOOKLET
818 36 62--00/9
SC290
GB
DE
FR
IT
GB
Page 2
Misure di sicurezza IT
Il nuovo frigorifero può avere delle funzioni diverse
da quelle del vostro frigorifero precedente.
Leggete attentamente tutte le istruzioni d’uso per
imparare come funziona l’apparecchio e come
eseguire la manutenzione dello stesso. Conservate il
libretto delle istruzioni. Servirà se si vende o dà via
l’apparecchio ad un’altra persona.
Utilizzo
· Questo apparecchio è concepito esclusivamente
per la conservazione di prodotti alimentari adibiti a
normale uso casalingo, attenendosi alle direttive di
questo manuale.
· Non conservate dei gas o liquidi esplosivi nel
comparto di refrigerazione o nel congelatore, poichè
possono scoppiare e causare lesioni personali e
danni materiali.
· Non lasciate che oggetti appuntiti vengano in
contatto con il sistema di refrigerazione posto sul
retro e all’interno dell’apparecchio. Se il sistema di
Indice
Misure di sicurezza IT 24...
Quando si desidera disfarsi di un
vecchio apparecchio 24.......................
Indice 24.............................
Descrizione dell’app arecchio
congelatore 25........................
Controlli 25..................................
Prima di u sare l’apparecchio per
la prima volta 25......................
Uso del frigo 26.......................
Accendete il frigorifero ed impostate la
temperatura giusta 26........................
Temperatura all’interno del frigorifero 26.........
Misurazione della temperatura 26..............
Spegnimento 26.............................
Allarmi ed altre caratteristiche 27...............
Parte interna dell’apparecchio 28...............
Consiglio utile 29.....................
Risparmio energia 29.........................
L’apparecchio e l’ambiente 29..................
refrigerazione venisse perforato, l’apparecchio sarà
danneggiato e i prodotti alimentari conservati
all’interno si guasteranno.
· L’apparecchio è molto pesante. Gli spigoli e le
parti sporgenti dello stesso possono essere taglienti.
Quando occorre spostarlo è bene indossare dei
guanti e fare molta attenzione.
Bambini
· Accertatevi che i bambini piccoli non possano
raggiungere i controlli operativi o la parte interna
dell’apparecchio.
Quando si desidera disfarsi di un
vecchio apparecchio
Per disfarsi del vecchio apparecchio, consegnate lo
stesso in un centro di recupero. Per ulteriori
informazioni, rivolgetevi all’ufficio comunale locale
oppure al vostro rivenditore.
Protezione dell’ambiente 29...................
Manutenzione 29......................
Rimozione della griglia di ventilazione 29........
Pulizia 29...................................
Sbrinamento del frigorifero 30..................
Sostituzione della lampadina 30................
Cambio del filtro al carbonio 30................
In caso di assenza prolungata da casa 30.......
Se l’apparecchio non funziona bene 30.
Caratteristiche techniche 31...........
Installazione 31.......................
Cavo 31....................................
Disimballaggio 32............................
Rimozione dei supporti per il trasporto 32........
Installazione del separatori 32.................
Pulizia 32...................................
Installazione del filtro al carbonio 32............
Installazione dell’apparecchio 33...............
Portelli reversibili 34..........................
Collegamento elettrico 34.....................
24
Electrolux 818 36 62-00/9
Page 3
Descrizione dell’apparecchio frigorifero
Modello SC290
4
3
5
1
Controlli
2
11
1
1
5
1
1
5
6
10
10
13
7
1. mensola a griglia
8
9
2. scaffale per la refrigerazione rapida
3. supporto per bottiglie
4. griglia
12
5. cestini per verdure
6. griglia di ventilazione
7. comparto per burro
8. mensola del portello + scatola
9. piccola mensola da appendere
10. mensola del portello
11. mensola per bottiglie
12. porta uova
13. mensola per bottiglie
ACTION
5
COOL
A BCDEFG
A. Interruttore principale del frigorifero.
Serve per accendere e spegnere il frigorifero.
B. Display della temperatura
Mostra la temperatura media all’interno del
frigorifero.
C. Tasti di regolazione della temperatura/
termostato.
Usato per impostare la temperatura.
D. Tasto Refrigeramento Rapido
(QUICK CHILL)
Per attivare e disattivare la funzione Refrigeramento
Rapido.
E. Spia gialla
Si illumina durante il funzionamento Refrigeramento
Rapido.
F. Tasto di disattivazione dell’allarme
Usato per spegnere l’allarme udibile.
G. Spia rossa
Lampeggia quando è scattato uno degli allarmi
dell’unità.
Prima di usare l’apparecchio per la prima
volta
Installate e pulite l’apparecchio seguendo le
istruzioni fornite nella sezione “Installazione“.
Controllate che il tubo flessibile per il drenaggio
posto sul retro dell’apparecchio abbia lo sbocco sul
vassoio di spurgo.
Prima di collegare il cavo alla presa e di
attivare l’apparecchio per la prima volta,
occorre che lo stesso stia circa 4 ore.
Altrimenti il compressore rischia di
guastarsi. Il liquido del sistema di
refrigerazione deve infatti avere il tempo di
stabilizzarsi.
25
Electrolux 818 36 62-00/9
Page 4
Uso del frigo
L
r
Accendete il frigorifero ed
impostate la temperatura giusta
Avvio:
Avviate il frigorifero premendo l’interruttore di rete.
Impostazione della temperatura
Premete i tasti fino a quando la temperatura
desiderata non inizia a lampeggiare sul display della
temperatura. (La temperatura può essere impostata
da +2°Ca+8°C.)
“+“ per aumentare la temperatura.
“--“ per diminuire la temperatura.
Dopo l’impostazione, il display della temperatura
indica “--“ fino a quando la temperatura all’interno del
frigorifero non raggiunge +9°C o meno.
Lasciate che l’apparecchio giri per un periodo di 24
ore dopo aver cambiato l’impostazione della
temperatura. Questo serve per lasciare che l’interno
dell’apparecchio si stabilizzi.
Non è necessario reimpostare la temperatura
quando si accende l’unità dopo un lungo periodo di
spegnimento. La temperatura precedentemente
impostata rimane memorizzata nel termostato.
ACTION
5
5
COOL
ACTION
COOL
Temperatura all’interno del
frigorifero
La temperatura di conservazione ideale in frigo é di
+5°C.
La temperatura di conservazione nell’armadio é in
tutte le mensole uguale.
Il cassetto per le verdure, posizionato in basso, ha
una temperatura di 3--4°C superiore rispetto alla
temperatura regolare.
Misurazione della temperatura
Se la temperatura viene misurata usando un
semplice termometro standard, quest’ultimo va
messo in un bicchiere di acqua messo al centro
dell’unità. In questo modo, la temperatura all’interno
dei prodotti alimentari sarà indicata. Non appendete
o mettete il termometro direttamente sulla mensola.
Suggerimenti:
· Sistemate i generi alimentari sufficientemente
distanziati, in modo che l’aria possa circolare
liberamente tra gli stessi.
· Non mettete mai nell’apparecchio alimenti caldi.
Aspettate che abbiano raggiunto la temperatura
ambiente.
· Tenete tutti gli alimenti.
Spegnimento
Spegnete l’apparecchio premendo l’interruttore di
rete.
Per prevenire malfunzionamenti, tenete il tasto
premuto per 1 secondo circa.
’alimentazione dell’apparecchio viene inter
cavo di alimentazione o rimovete il fusibile.
ACTION
5
COOL
Electrolux 818 36 62-00/9
26
Page 5

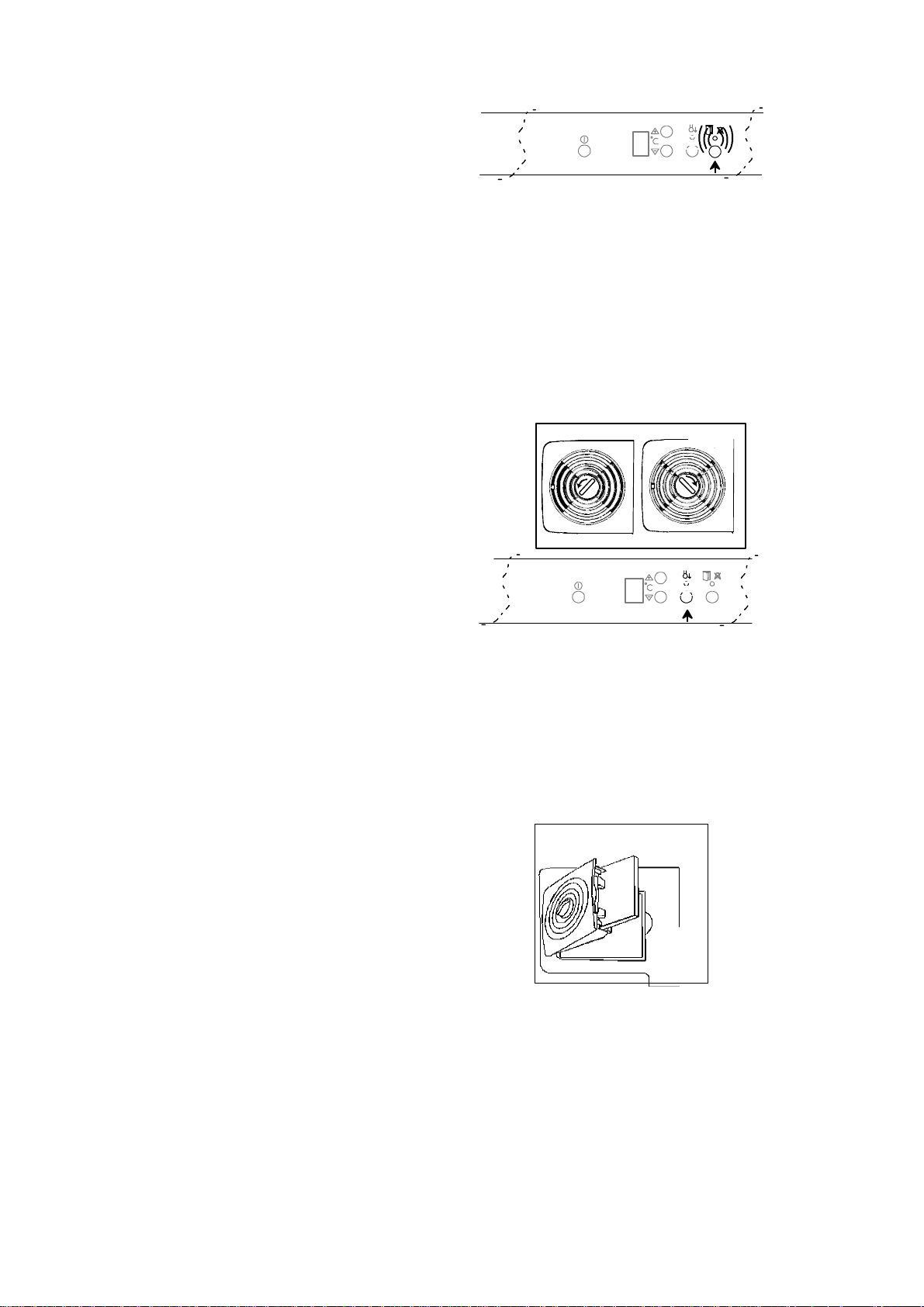

Allarmi ed altre caratteristiche
Allarme sportello aperto
Se lo sportello rimane aperto per più di 5 minuti, la
spia rossa inizia a lampeggiare e un allarme udibile
viene emesso.
Per disattivare l’allarme :
Premete il tasto “disattivazione dell’allarme“. La spia
rossa si spegne alla chiusura dello sportello.
La refrigerazione veloce (QUICK CHILL)
Questa funzione ha due applicazioni. Da una parte
consente la refrigerazione rapida di lattine e bottiglie
nello scaffale Quick Chill. Dall’altra puó essere
attivata quando un maggior numero di articoli a
temperatura ambiente viene posto in frigo.
Refrigerazione di lattine e bottiglie:
Quando gli alimenti sono stati posti sullo scaffale
(vedi sotto il paragrafo Scaffale per la refrigerazione
rapida) la leva per l’aria verrá aperta sino al
massimo, premere quindi il pulsante per la
refrigerazione rapida.
Questa é indicata dalla comparsa della ”C” e della
luce gialla nella spia luminosa.
Viene cosí immessa aria fredda forzata per
raffreddare rapidamente gli alimenti.
Quando il raffreddamento é terminato premere
nuovamente il pulsante refrigerazione rapida e
riportare la leva al minimo.
In ogni caso la refrigerazione rapida si spegne
automaticamente dopo 6 ore.
L’armadio ritorna quindi al normale funzionamento
con le precedenti regolazioni.
Raffreddamento alimenti caldi:
Questa funzione puó essere attivata quando una
maggiore quantitá di articoli a temperatura ambiente
viene posta in frigo. la funzione viene azionata
premendo il pulsante per la refrigerazione rapida.
Questa é indicata dalla comparsa della ”C” e della
luce gialla nella spia luminosa.
Quando la funzione é attivata viene immessa aria
fredda forzata e la temperatura nell’armadio viene
portata a +2°C. Dopo 6 ore la refrigerazione rapida
si spegne automaticamente e la temperatura ritorna
alle precedenti regolazioni.
La funzione puó essere disattivata anche prima
premendo il pulsante per la refrigerazione rapida.
La funzione del filtro al carbonio
Il filtro al carbonio installato fa si che gli alimenti con
un forte odore possano essere conservati vicino agli
altri senza che quest’ultimi ne assorbano l’odore e il
sapore.
MAX
C
ACTION
5
COOL
MIN
ACTION
COOL
27
Electrolux 818 36 62-00/9
Page 6

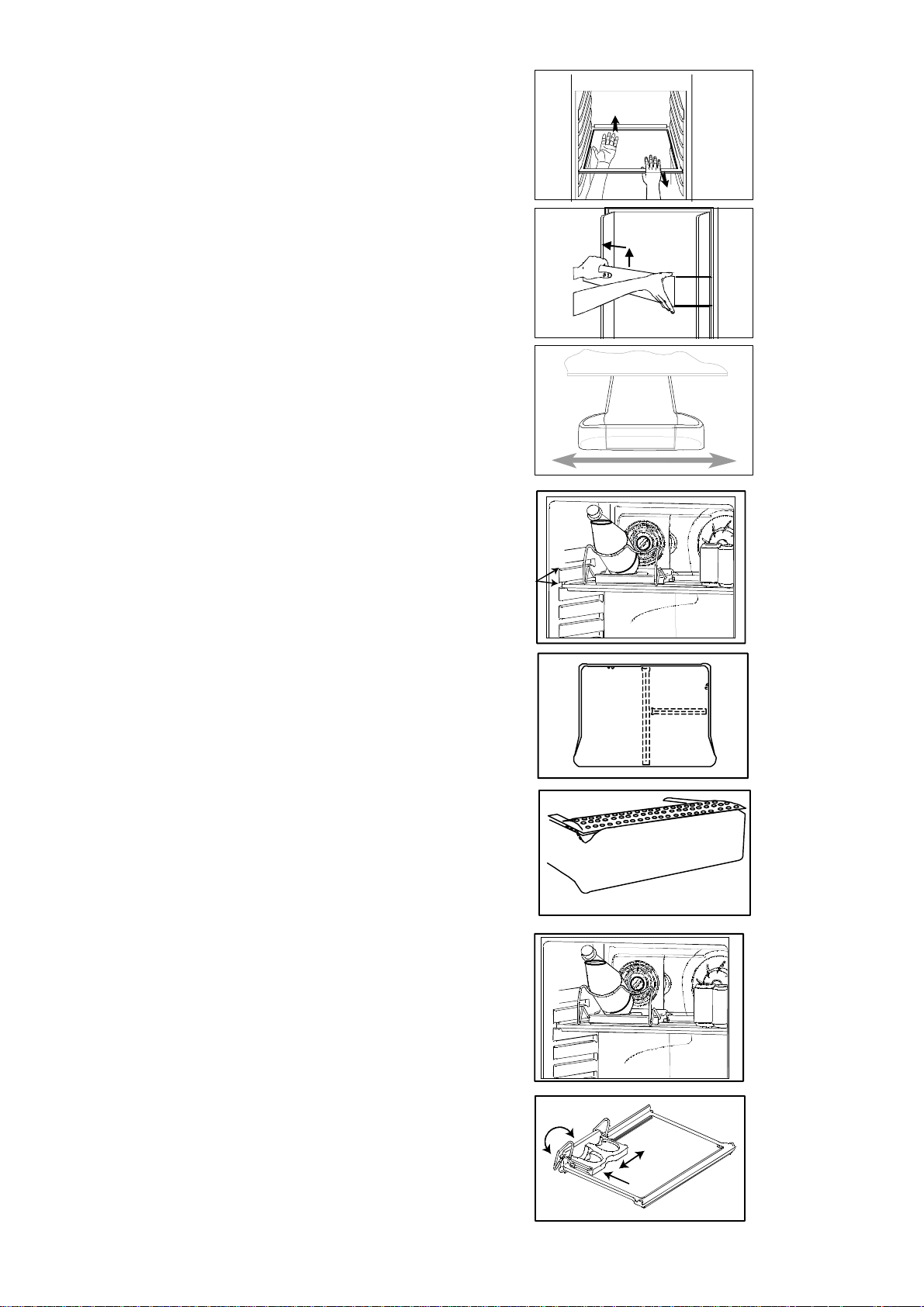

Parte interna dell’apparecchio
Le mensole ed i comparti del portello si possono
estrarre e sono intercambiabili.
Certe mensole devono essere sollevate per il bordo
posteriore per poterle rimuovere.
Il comparto del portello inferiore e la mensola di
vetro sopra il cestello per verdure non devono
essere spostati. Servono per la circolazione dell’aria
all’interno dell’apparecchio.
Le mensole dal bordo sollevate devono essere
posizionate con il bordo alto rivolto verso la parete
posteriore dell’apparecchio.
Piccola mensola da appendere
Questa piccola mensola può essere spostata
lateralmente. Può essere appesa sotto tutte le
mensole del portello, eccetto quella più bassa.
Scaffale per la refrigerazione rapida
Il meno profondo scaffale per la refrigerazione rapida
puó essere posizionato in uno qualsiasi dei binari
superiori. Per il massimo della prestazione lo
scaffale deve essere posizionato nel secondo binario
dall’alto.
Il cassetto per le verdure dispone di due divisori
mobili con cinque diverse posizioni per separare le
verdure.
Il cassetto per le verdure é provvisto di un bordo di
ventilazione per aumentare la circolazione dell’aria e
diminuire il rischio di condensa
Supporto per lattine e bottiglie
É possibile spostare il supporto lateralmente per
garantire maggiore flessibilitá nel riporre lattine e
bottiglie davanti alla griglia. Per facilitare lo
spostamento del supporto lateralmente spingete lo
scaffale indietro.
Durante il raffreddamento di una bottiglia o di una
lattina per ottenere la migliore prestazione é
necessario disporre quest’ultime in centro di fronte
alla griglia.
Il supporto per le bottiglie puó essere aperto quando
bottiglie di piú grandi dimensioni devono essere
refrigerate.
Per le istruzioni di l’avvio e spegnimento si veda il
paragrafo Refrigerazione rapida (Quick Chill).
28
Electrolux 818 36 62-00/9
Page 7

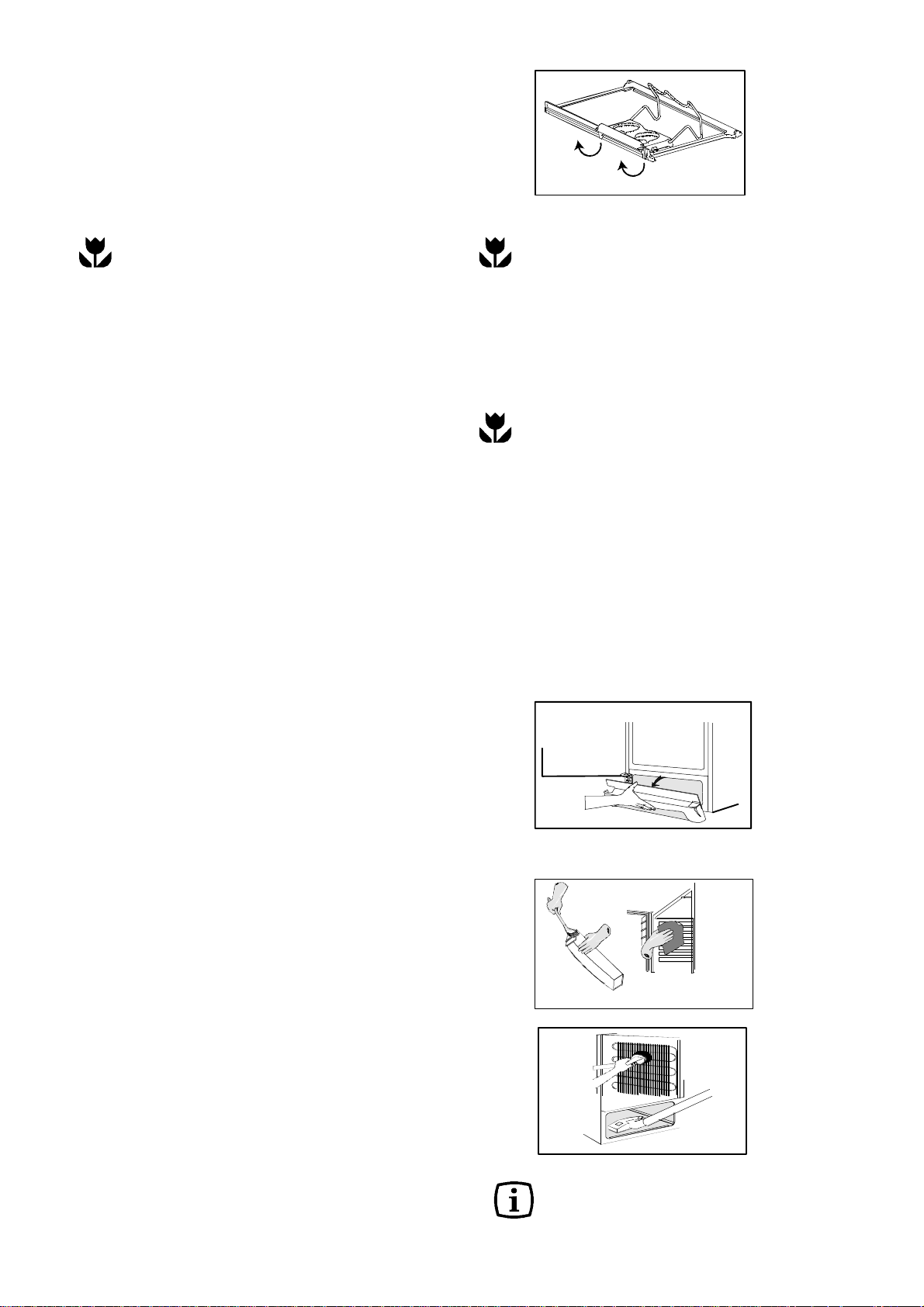

Smontaggio del supporto per
lattine e bottiglie
Rimuovere dall’armadio lo scaffale per la
refrigerazione rapida con il supporto. Per sganciare il
supporto dallo scaffale piegate i ganci disposti nel
lato posteriore dello scaffale.
Consiglio utile
Risparmio energia
· Fate attenzione al luogo di installazione
dell’apparecchio. Vedi la sezione
“Installazione“. Se installate l’apparecchio
correttamente, il consumo corrente sarà inferiore.
· Non aprite il portello troppo spesso e tenetelo
aperto il meno possibile.
· Controllate regolarmente che il portello sia ben
chiuso.
· I generi surgelati si possono scongelare in
frigorifero, recuperando così buona parte del
freddo che emettono.
· Una volta all’anno, passate l’aspirapolvere sul
retro dell’apparecchio, pulendo il compressore e il
sistema di refrigerazione.
· Prima di metterli nel frigorifero, gli alimenti
caldi devono raffreddarsi.
· Assicuratevi che la guarnizione del portello
sia sana e pulita.
Manutenzione
Rimozione della griglia di
L’apparecchio e l’ambiente
· La guarnizione del portello e il liquido
refrigerante usati in questo apparecchio sono
assolutamente innocui per l’ozono atmosferico.
· Tutti i materiali usati per l’imballaggio sono
riciclabili.
· Gli elettrodomestici sono costruiti in modo da
poterli smontare facilmente per il riciclaggio.
Protezione dell’ambiente
· Confezioni di imballaggio e vecchi frigoriferi e
congelatori vanno portati in un centro di
smantellamento e riciclaggio. Rivolgetevi
all’ufficio comunale locale o al più vicino
rivenditore per ulteriori informazioni.
· Conservate i generi alimentari in contenitori
che si possono utilizzare più volte. Evitate se
possibile di usare materiale “usa e getta“.
· Usate un detergente neutro per pulire
l’apparecchio.
· Seguite le istruzioni fornite nella sezione
“Risparmio energia“.
ventilazione
La griglia di ventilazione può essere rimossa, ad
esempio per pulire la stessa.
Assicuratevi che il portello sia aperto quando
rimovete la griglia di ventilazione. Staccate il bordo
superiore della griglia tirandolo verso fuori o verso il
basso. Poi, estraete la griglia dritto per rimuoverla
completamente.
Pulizia
Pulite l’apparecchio regolarmente.
Spegnete l’apparecchio e staccate la spina dalla
presa.
Estraete tutti i componenti mobili e lavateli. Durante
la pulizia dell’interno dell’armadio é necessario
prestare attenzione ai bordi fragili. Strofinate
l’apparecchio, la parte interna e la guarnizione del
portello. Usate un panno soffice ed un detergente
neutro diluito in acqua tiepida. Non chiudete il
portello fino a quando la parte interna
dell’apparecchio sia perfettamente asciutta.
Rimovete la griglia di ventilazione (vedi “Rimozione
della griglia di ventilazione“) e passate
l’aspirapolvere sotto l’apparecchio. Spostate
l’apparecchio dal muro e passate l’aspirapolvere sul
retro dello stesso, sul sistema di refrigerazione e sul
compressore.
Per spostare l’involucro, sollevate lo
stesso per il bordo anteriore per
evitare di graffiare il pavimento.
Electrolux 818 36 62-00/9
29
Page 8

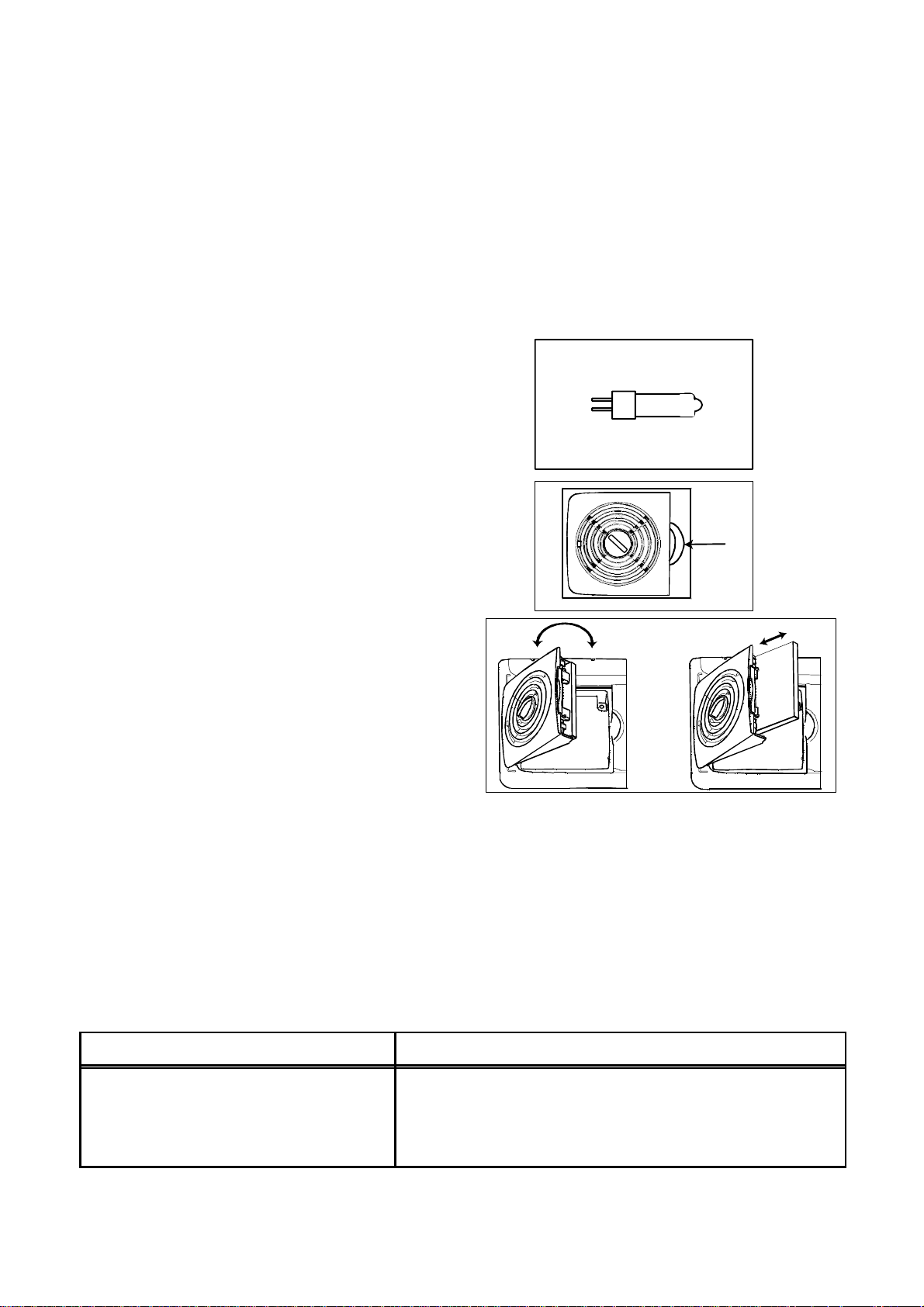

Sbrinamento del frigorifero
Lo sbrinamento del frigorifero avviene
automaticamente ogni volta che il compressore si
ferma. Evitate un’eccessiva formazione di ghiaccio
come segue :
· non mettere alimenti caldi nell’apparecchio.
· evitate di aprire il portello frequentemente o di
tenerlo aperto troppo a lungo.
Sostituzione della lampadina
L’illuminazione si accende automaticamente quando
si apre il portello. Prima di sostituire la lampadina,
bisogna scollegare il cavo dalla presa.
Non toccate la lampadina con le mani. Le lampadine
alogene sono sensibili al grasso della pelle. Tagliate
l’imballaggio intorno allo zoccolo della lampadina.
Tenete l’imballaggio sulla lampadina mentre la
inserite nello zoccolo. Usate una lampadina alogena
chiara.
Cambio del filtro al carbonio
In un normale uso, perché il filtro al carbonio renda
al massimo é necessario sostituirlo una volta
all’anno.
Un nuovo filtro puó essere acquistato presso il
vostro locale rivenditore. Il filtro é posizionato dietro
la griglia e puó essere estratto aprendo il lucchetto.
La griglia si apre premendo contemporaneamente la
leva a destra della griglia (1) e girando verso
l’esterno il lucchetto(2). Si estrae quindi il filtro dalla
guida dove scorre (3).
Posizionare quindi il nuovo filtro nella stessa guida. Il
filtro deve essere posizionato avendo cura che non
si stacchino frammenti dalla superfice.
G4
UV-blocked
Low pressure20W/12V
1
2
3
In caso di assenza prolungata da
casa
Spegnete l’apparecchio e staccate la spina dalla
presa.
Pulite l’apparecchio seguendo le istruzioni fornite
nella sezione “Pulizia“. Non chiudete l’apparecchio,
altrimenti si possono creare cattivi odori all’interno.
Se l’apparecchio deve rimanere acceso, chiedete a
qualcuno di controllarlo ogni tanto affinchè i generi
alimentari conservati all’interno non si guastino per
una eventuale caduta della corrente.
Se l’apparecchio non funziona bene
Se l’involucro non funziona nel modo desiderato, si può spesso effettuare la correzione da solo. Per evitare
inutili chiamate di assistenza tecnica, leggete e seguite le istruzioni fornite qui sotto.
Problema Possibile causa / Rimedio
L’indicazione ““ appare sul display
della temperatura.
Si è verificato un errore durante la misurazione della
temperatura. Contattate il centro di assistenza tecnica. (Il
sistema di raffreddamento continuerà a mantenere freddi i
prodotti alimentari, ma non sarà possibile regolare la
temperatura.)
30
Electrolux 818 36 62-00/9
Page 9
La temperatura all’interno del frigorifero
è troppo alta.
La temperatura all’interno del frigorifero
è troppo bassa.
Fuoriesce dell’acqua sul pavimento. Posizionate il tubo flessibile di scolo sul retro dell’involucro al di
Il compressore è in funzione
continuamente.
L’unità non funziona proprio. Il
raffreddamento o la luce interna non
funzionano. Nessuna spia si illumina.
Il livello sonoro dell’unità è troppo alto. Il sistema refrigerante produce sempre dei suoni. Un suono
Impostate una temperatura inferiore.
Sistemate i prodotti alimentari nel luogo giusto all’interno del
frigorifero. Fate riferimento al capitolo “Temperatura all’interno
del frigorifero“.
Distribuite i prodotti alimentari in modo tale che l’aria fredda
possa circolare intorno agli stessi.
Assicuratevi che lo sportello sia completamente chiuso e che la
striscia isolante sia integra e pulita.
Impostate una temperatura superiore.
sopra della bacinella di scolo. Fate riferimento al capitolo
“Prima di accendere l’unità per la prima volta“.
Impostate una temperatura superiore.
Assicuratevi che lo sportello sia completamente chiuso e che la
striscia isolante sia integra e pulita.
L’unità non è accesa.
La tensione non raggiunge l’unità. (Provate a collegare un altro
componente elettrico alla presa murale.)
Il fusibile è saltato.
La spina del cavo di alimentazione non è stata collegata
correttamente.
pulsante viene riprodotto mentre il liquido raffreddante viene
pompato nei tubi di raffreddamento. Un ticchettio viene emesso
dal termostato quando si accende e si spegne il compressore.
Il livello sonoro varia secondo il funzionamento dell’unità.
Qualora il livello sonoro vi sembrasse anormale :
Piegate delicatamente i tubi sul retro dell’unità ed assicuratevi
che non siano in contatto l’uno con l’altro.
Se i distanziatori a cuscinetto (tra la parete dell’unità e i tubi) si
dovessero allentare, reinstallate gli stessi nuovamente.
Seguite attentamente le istruzioni fornite nel capitolo
“Installazione“.
Caratteristiche techniche
Modello SC290
Volume frigo 290 l
Larghezza 595 mm
Altezza 1800 mm
Profondità 623 mm
Consumo corrente 136 kWh/anno
Classe energia A+
Tensione nominale 85 W
Installazione
Cavo
Non rimuovere il cavo elettrico premendo sulla sua sommità, specialmente quando il apparecchio é
stato tolto dalla sua sede.
· Un danno al cavo elettrico potrebbe causare un corto circuito, un incendio e/o uno shock elettrico.
· Se il cavo di connessione dell’apparecchio è danneggiato, per evitare eventuali pericoli, soltanto una ditta di
assistenza tecnica autorizzata e raccomandata dal fornitore o una persona qualificata potrà cambiarlo.
Electrolux 818 36 62-00/9
31
Page 10

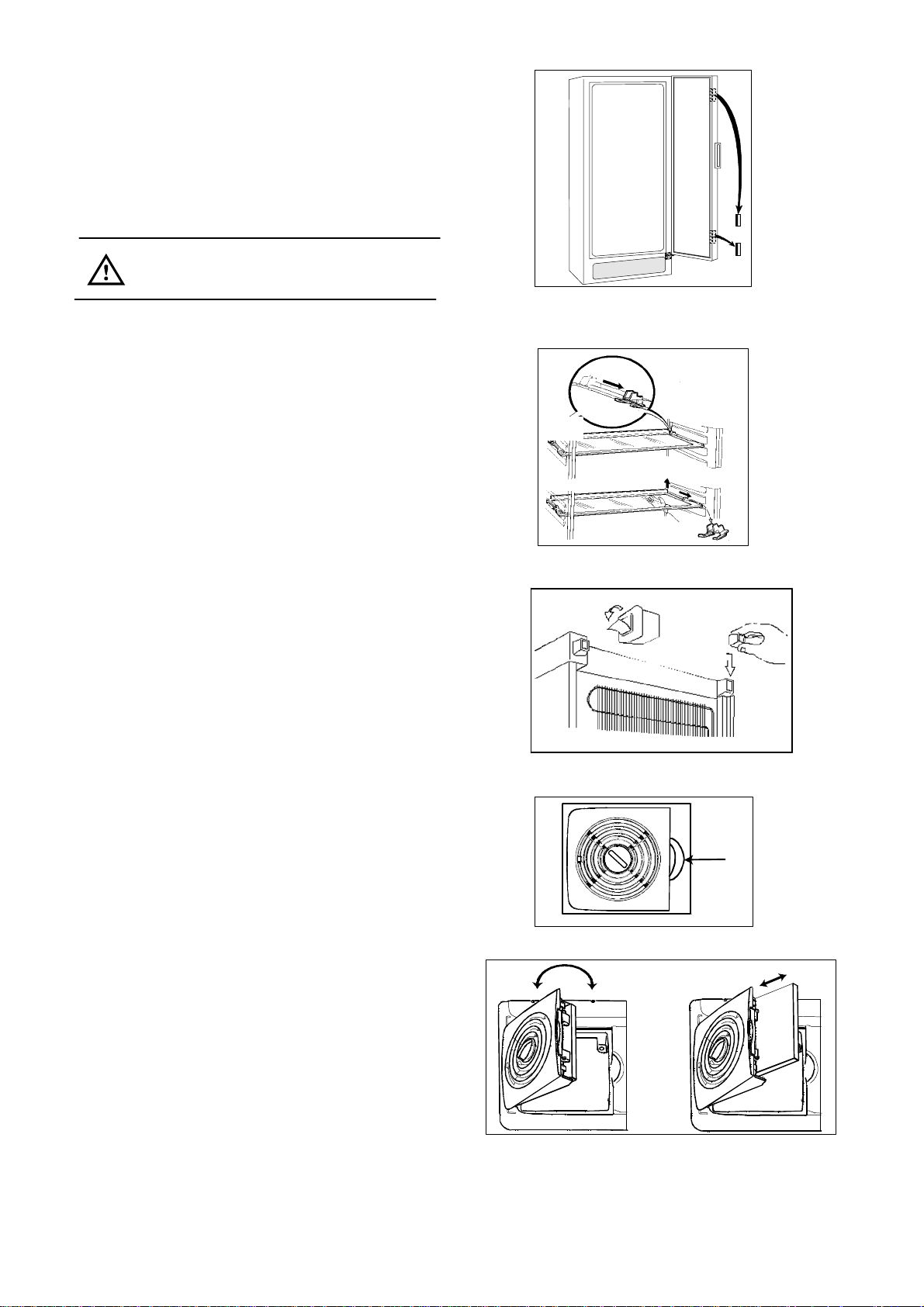

Disimballaggio
Disimballate l’apparecchio e verificate che sia in
buone condizioni e che non abbia subito danni
durante il trasporto, che in tal caso vanno
immediatamente comunicati al fornitore. Portate
l’imballaggio in un centro di riciclaggio. Per ulteriori
informazioni, rivolgersi all’ufficio comunale locale o al
vostro rivenditore.
Non lasciate che i bambini giochino con l’imballaggio ; la plastica può comportare il rischio di soffocamento.
Rimozione dei supporti per il
trasporto
Togliete il nastro ed i supporti di trasporto dai
seguenti luoghi :
· i lati del portello
· le mensole
Rimovete il supporto per il trasporto posto sulla
mensola di vetro premendo il supporto in avanti
lungo il bordo della mensola fino a quando non si
ferma dalla sporgenza della mensola. Prendete il
bordo posteriore della mensola di vetro e spingete la
mensola e il supporto per il trasporto in avanti in
modo da inclinare la mensola, dopodiché i supporti si
possono sfilare. Sotto alcuni modelli c’è un
cuscinetto ammortizzante. Non rimovete questo
cuscinetto.
Installazione del separatori
Prima di installare il frigo, fissare di due pezzi di
plastica sul dietro.
Pulizia
Lavate l’interno dell’apparecchio con acqua tiepida,
un detergente neutro ed un panno soffice.
Installazione del filtro al carbonio
Alla consegna, il filtro al carbonio si trova in una
busta di plastica che ne garantisce la durata. Il filtro
deve essere posizionato dietro la griglia prima di
mettere in funzione il frigorifero.
La griglia si apre premendo contemporaneamente la
leva a destra della griglia (1) e girando verso
l’esterno il lucchetto(2). Si monta quindi il filtro nella
guida che si trova dietro il lucchetto (3).
1
2
3
32
Electrolux 818 36 62-00/9
Page 11

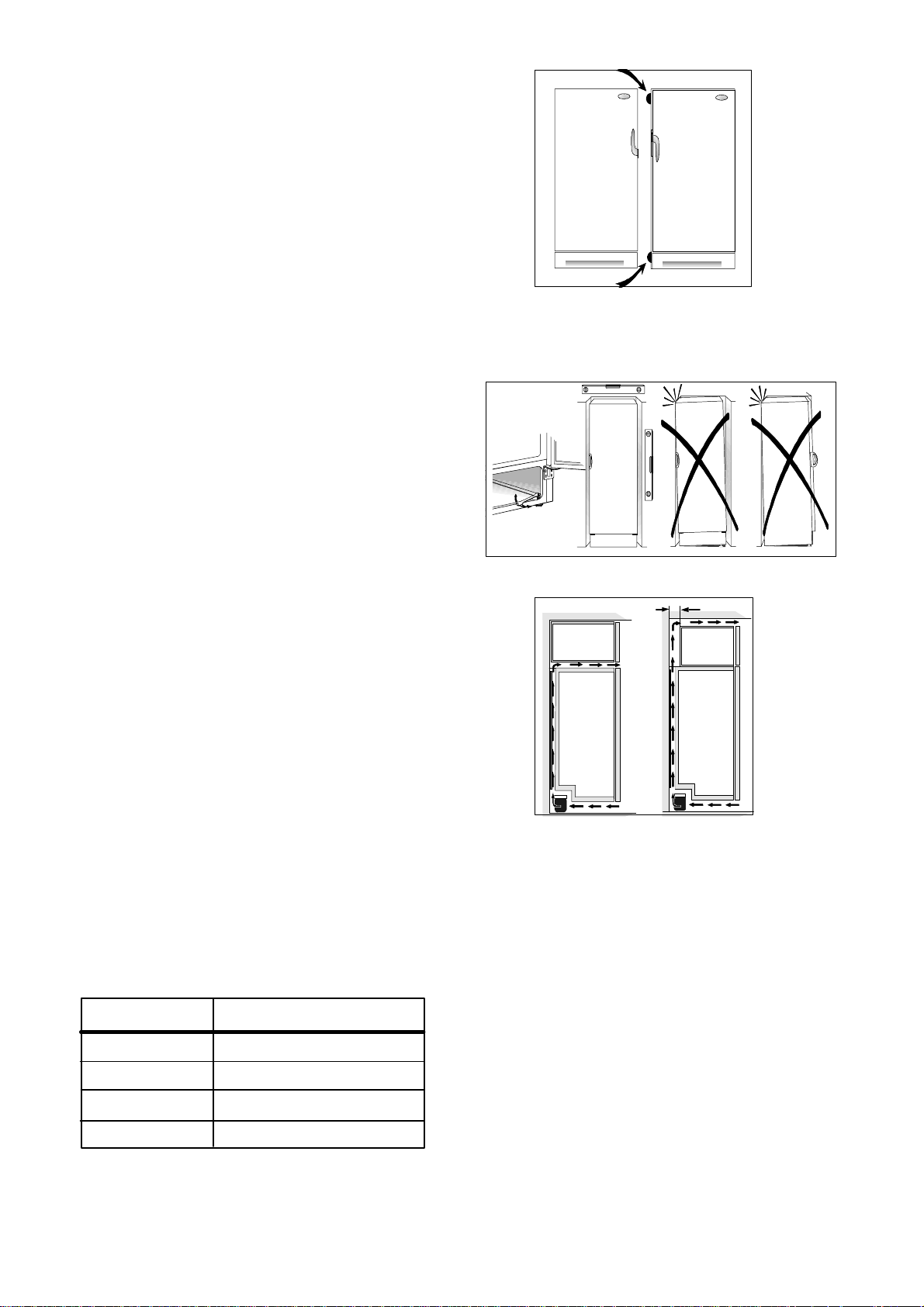

Installazione dell’apparecchio
)b)
Nel caso in cui due apparecchi siano affiancati, le
distanze che si trovano nella busta di plastica
dovranno essere apposte tra i due elettrodomestici,
come è illustrato nella figura.
Assicurarsi che la spina e/o cavo non venga
schiacciata o danneggiata dal fianco posteriore
del apparecchio.
· una spina e/o cavo danneggiata potrebbe
surriscaldarsi e causare un incendio.
Non collocare oggetti pesanti o il apparecchio
stesso sopra il cavo elettrico.
· esiste il rischio di corto circuito e incendio.
Se la presa della spina non é sicura, non inserire
la spina.
· esiste il rischio di shock elettrico o incendio.
Perché l’apparecchio possa funzionare bene è
importante seguire i seguenti punti :
· sistemare l’apparecchio in un luogo fresco ed
asciutto dove non verrà esposto alla luce diretta
del sole.
· non installate l’apparecchio vicino a fonti di
calore, ad esempio cucine o lavastoviglie.
· l’apparecchio deve essere eretto appoggiando su
tutti i quattro angoli. Non appoggiate
l’apparecchio contro il muro. Se necessario,
regolate i piedi usando la chiave di regolazione in
dotazione.
· ci deve essere una buona circolazione d’aria
intorno all’apparecchio e i fori di ventilazione posti
sotto e dietro all’apparecchio non devono essere
bloccati mai. Lo spazio di ventilazione in alto e
eventuali pensili sopra l’apparecchio devono
essere di almeno 4 cm. Lo spazio di
ventilazione può essere
a) direttamente sopra l’apparecchio, oppure
b) dietro e sopra l’apparecchio. In questo caso, lo
spazio libero dietro l’apparecchio deve essere
profondo almeno 50 mm.
· sistemare l’apparecchio in un luogo la cui
temperatura ambientale corrisponda alla
classificazione* climatica per la quale è stato
concepito l’apparecchio.
* Vedi la targhetta posta al lato sinistro all’interno
dell’apparecchio.
La tabella successiva mostra quali temperature
ambientali sono state assegnate alla classificazione
climatica.
Classificatione
climatica
SN
N
ST
T
per temperature ambientali di
+10°C fino +32°C
+16°C fino +32°C
+18°C fino +38°C
+18°C fino +43°C
a
Se l’apparecchio viene installato in un angolo con il
lato delle cerniere contro la parete, la distanza tra la
parete e l’apparecchio deve essere di almeno 230
mm per consentire l’apertura del portello quando si
devono rimuovere le mensole.
Controllate che il tubo flessibile per il drenaggio
posto sul retro dell’apparecchio abbia lo sbocco sul
vassoio di spurgo.
La spina dovrà essere accessibile dopo
l’installazione del prodotto.
50mm
Electrolux 818 36 62-00/9
33
Page 12

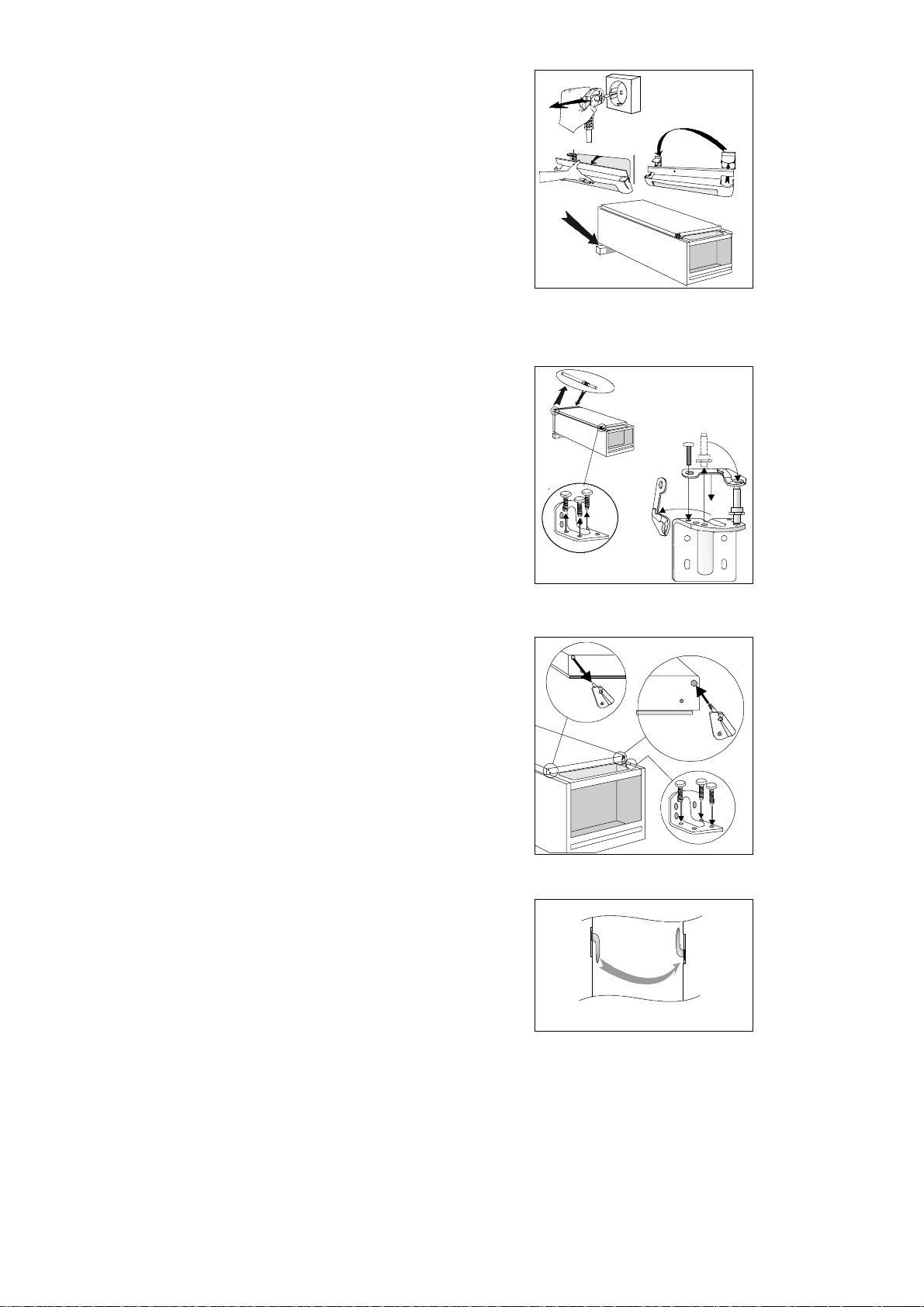

Portelli reversibili
1. Chiudete l’apparecchio e scollegate la spina dalla
presa murale.
2. Rimovete la griglia di ventilazione. C’è una parte
sulla griglia che può essere rimossa. Rimovete
questa parte e mettetela sull’altro lato.
3. Per mettere l’apparecchio per terra, posizionatelo
su una tavola di legno. Dopo sarà più facile afferrare
l’apparecchio e rialzarlo.
4. Nella parte superiore dell’apparecchio. Installate il
cardine della cerniera sull’altro lato.
1
2
3
5. Nella parte inferiore dell’apparecchio.
a Svitate la cerniera.
b Rimovete i dispositivi di chiusura portello dalla
cerniera e spostate il cardine della cerniera all’altro
lato. Poi reinstallate i dispositivi di chiusura portello
in dotazione.
6. a Rimovete i dispositivi di chiusura portello dalla
parte inferiore del portello.
b Poi fissate i dispositivi di chiusura portello in
dotazione sull’altro lato.
c Fissate la cerniera inferiore.
Eliminate il gioco del portello regolando l’altezza del
cardine inferiore con la chiave in dotazione. Fissatelo
con il dado di bloccaggio.
7. Sollevate l’apparecchio e sostituite la griglia di
ventilazione.
8. Come spostare la miniglia.
Svitare le viti. Montare la maniglia dal lato opposto,
girandola di un mezzo giro. Prendere i perni di
plastica (nella confezione) e spingerli nei fori dove la
maniglia era fissata in precedenza.
4
5b
5a
6
a
b
c
9. Rimettete l’apparecchio nella posizione originale.
Controllate che sia dritto. Vedi la sezione
“Posizionamento dell’apparecchio“.
Collegamento elettrico
L’apparecchio va collegato ad una presa dotata di
messa a terra.
Tensione: 230 V.
Fusibile: 10 A.
Vedi la targhetta posta al lato sinistro all’interno
dell’apparecchio.
8
Electrolux 818 36 62-00/9
34
Page 13
aбЙ=bдЙЕнкздмсJdкмййЙ=блн=ЗЙк=пЙднпЙбн=Цк∏≈нЙ=eЙклнЙддЙк=озе=Ц~лJ=меЗ=лнкзгÄЙнкбЙÄÉåÉå=dÉê®íÉå=ÑΩê=ÇáÉ=hΩЕЬЙI=тмг
oЙбебЦЙе=меЗ=СΩк=cзклн=меЗ=d~кнЙеK=gЙЗЙл=g~Ьк=оЙкв~мСн=ЗбЙ=bдЙЕнкздмсJdкмййЙ=бе=ΩÄЙк=NRM=i®еЗЙке=ЗЙк=bкЗЙ=ΩÄЙк=RR
jбддбзеЙе=mкзЗмвнЙ=EhΩЬдлЕЬк®евЙI=eЙкЗЙI=t~лЕЬг~лЕЬбеЙеI=pн~мÄл~мЦЙкI=jзнзкл®ЦЙе=меЗ=o~лЙег®ЬЙкF=гбн=ЙбеЙг
tЙкн=озе=кмеЗ=NQ=jкЗK=rpaK
iЙ=dкзмйЙ=bдЙЕнкздмс=Йлн=дЙ=йкЙгбЙк=С~ДкбЕ~ен=гзеЗб~д=ЗD~йй~кЙбдл=ЗзгЙлнбимЙлI=ЗDЙенкЙнбЙе=Йн=йзмк=дDЙсн¨кбЙмкK
mдмл=ЗЙ=RR=гбддбзел=ЗЙ=йкзЗмбнл=Зм=dкзмйЙ=bдЙЕнкздмс=EнЙдл=имЙ=к¨СкбЦ¨к~нЙмклI=Емблбеб≠кЙлI=д~оЙJдбеЦЙI=~лйбк~нЙмклI
нкзе´зееЙмлЙлI=нзеЗЙмлЙл=¶=Ц~тзеF=лзен=оЙеЗмл=ЕЬ~имЙ=~ее¨Й=йзмк=ме=гзен~ен=ЗDЙеобкзе=NQ=гбддб~кЗл=ЗDbмкзл
З~ел=йдмл=ЗЙ=NRM=й~ул=¶=нк~оЙкл=дЙ=гзеЗЙK
fд=dкмййз=bдЙЕнкздмс==ЙD=бд=йбмD=Цк~еЗЙ=йкзЗмннзкЙ=гзеЗб~дЙ=Зб=~йй~кЙЕЕЬб~нмкЙ=йЙк=д~=ЕмЕбе~I=йЙк=д~=ймдбтб~=Й=Зб
~ннкЙтт~нмкЙ==йЙк=бд=Цб~кЗбе~ЦЦбз=Й=йЙк=млз=СзкЙлн~дЙK=lднкЙ=RR=гбдбзеб=Зб=йкзЗзннб=З Йд=dкмййз=bдЙЕнкздмс==E=им~дб=СкбЦзкбСЙкбI
ЕмЕбеЙI=д~о~Дб~еЕЬЙкб~I=д~о~лнзобЦдбЙI=~лйбк~йздоЙкЙI=гзнзлЙЦЬЙ=Й=к~л~ЙкД~=F=оЙеЦзез=оЙеЗмнЙ=зЦеб=~еез=бе=йбмD=Зб=NRM
m~Йлб=ЗЙд=гзеЗз=йЙк=ме=о~дзкЙ=Зб=Еб кЕ~=NQ=гбдб~кЗб=Зб=Зздд~кбK
qЬЙ=bдЙЕнкздмс=dкзмй=бл=нЬЙ=пзкдЗDл=д~кЦЙлн=йкзЗмЕЙк=зС=йзпЙкЙЗ=~ййдб~еЕЙл=Сзк=вбнЕЬЙеI=ЕдЙ~ебеЦ=~еЗ=змнЗззк=млЙK
jзкЙ=нЬ~е=RR=гбддбзе=bдЙЕнкздмс=dкзмй=йкзЗмЕнл=EлмЕЬ=~л=кЙСкбЦЙк~нзклI=ЕззвЙклI=п~лЬбеЦ=г~ЕЬбеЙлI=о~Еммг=ЕдЙ~еЙклI
ЕЬ~бе=л~пл=~еЗ=д~пе=гзпЙклF=~кЙ=лздЗ=Й~ЕЬ=уЙ~к=нз=~=о~дмЙ=зС=~ййкзсK=rpa=NQ=Дбддбзе=бе=гзкЙ=нЬ~е=NRM=ЕзменкбЙл
~кзмеЗ=нЬЙ=пзкдЗK
MARIESTAD /AV
Loading...
