AEG S92358-KA1 User Manual [sv]

S92355-KA
S92358-KA-1

Bruksanvisning Kylskåp
Käyttöohje Jääkaappi
Brugsanvisning Køleskab
Bruksanvisning Kjøleskap

Säkerhetsinformation

På ditt nya kylskåp kan nya funktioner förekomma, läs därför noga igenom
anvisningarna för att lära dig hur skåpet fungerar och skall skötas. Spara
bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till
annan person.
Denna produkt är inte avsedd att användas av personer (inklusive barn) med
nedsättningar eller begränsningar vad avser fysisk, sensorisk eller mental
förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte
det sker under överinseende av en ansvarig vuxen person eller efter
instruktioner från densamma.

Användning

· Skåpet är avsett för förvaring av matvaror och framställning av kallt

vatten med eller utan kolsyra för normalt hushållsbruk enligt denna
bruksanvisning.

· Användning av gastuben för något annat ändamål än det avsedda,
liksom påfyllning utförd av obehöriga utomstående, medför
automatiskt att alla garantier förklaras ogiltiga. För att säkerställa
funktionen får endast Electrolux Cylinder användas.

· Förvara aldrig explosiva gaser eller vätskor i kylutrymme. Dessa kan ge

upphov till skador på person och egendom.

· Låt inte vassa föremål komma i kontakt med kylsystemet bakom och

inuti skåpet. Läckande kylsystem kan förstöra skåp och matvaror.

· Skåpets kanter och utskjutande metalldelar på skåpets baksida kan vara

vassa, var därför försiktig då skåpet flyttas. Använd handskar.

Barn

· Håll uppsikt över små barn så att de inte kommer åt skåpets inredning

eller reglage.

Skrotning av gamla skåp

Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden
så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att
lekande barn inte kan bli innestängda i skåpet.
Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och
kylsystemet kan innehålla ämnen som bryter ned ozonlagret.
Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om
ditt nya skåp och miljön i avsnittet "Råd och tips".

2

AEG/Electrolux 8184223-00/9

Symbolen på produkten eller emballaget anger att produkten inte får

hanteras som hushållsavfall. Den skall i stället lämnas in på uppsam­lingsplats för återvinning av el- och elektronikkomponenter. Genom att
säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga
eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten
kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör
du kontakta lokala myndigheter eller sophämtningstjänst eller affären där
du köpte varan.

Varn in g! Se till att ventilationsöppningarna inte blockeras i skåpets

inhägnad eller i inbyggnadsutrymmet.

Varn in g! Använd inga mekaniska eller andra verktyg för att

påskynda avfrostningsprocessen utöver de som rekommenderas av
tillverkaren.

Varn in g! Var noga med att inte skada kylsystemet.

Varn in g! Använd inga elektriska maskiner inne i förvaring-

sutrymmet såvida de inte är av en typ som rekommenderas av tillverkaren.

Varn in g! Skåpet får endast anslutas till dricksvattenssystemet.

Innehållsförteckning

Säkerhetsinformation 2......................................

Skrotning av gamla skåp 2.............................................

Innehållsförteckning 3.......................................

Beskrivning av kylskåpet 5...................................

Knappar och indikeringslampor 5.......................................

Knappar och indikeringslampor (vattendispenser) 6.........................

Innan skåpet startas för första gången 6.......................

Att använda kylskåpet 7......................................

Starta kylen och ställ in rätt temperatur 7.................................

Temperaturen i kylskåpet 7............................................

Att mäta temperaturen 7...............................................

Avstängning 8.......................................................

Larm oc h övriga funktioner 8...........................................

Funktioner för vattendispensern 10......................................

Inredning 11........................................................

3

AEG/Electrolux 8184223-00/9

Råd och tips 12..............................................

Så kan du spara energi 12..............................................

Miljövänlig användning 12.............................................

Skåpet och miljön 12.................................................

Skötsel och rengöring 13.....................................

Tag bort ventilationsgallret 13..........................................

Rengöring 13........................................................

Skötsel och rengöring av vattendispensern 14..............................

Byte av kolfilter 15...................................................

Byte av lampa 15....................................................

Avfrosta kylskåpet 15.................................................

Om skåpet inte ska användas 15.........................................

Vid längre semester eller bortavaro 16....................................

Om något inte fungerar 16....................................

Teknisk information 18.......................................

Installation 19...............................................

Anslutningssladd 19..................................................

Packa upp 19........................................................

Tag bort transportstöd 19..............................................

Rengör 20..........................................................

Anslutning av vattenslang 20...........................................

Omhängning av dörr 20...............................................

Elanslutning 20......................................................

Installation av kolfilter 21.............................................

Ställ skåpet på plats 21................................................

När vatte nsystemet startas för första gången 21.............................

4

AEG/Electrolux 8184223-00/9

Beskrivning av kylskåpet

5

2

1

1

6

1. glashylla

2. galler

3. grönsakslåda

4. ventilationsgitter

1

1

1

1

3

4

6

6

7

5. smörfack
6 dörrhylla

7. flaskhylla

Knappar och indikeringslampor

ON/OFF

A

BC

5

DF

A. Strömbrytare för kylskåpet:

Används för att starta och stänga av
kylen.

COOLMATIC

E

G. Avstängningsknapp för ljud­larm: Används för att stänga av

ljudsignalen.

ALARM OFF

GH

B. Grön indikeringslampa: Lyser
när kylen är i gång.

C. Temperaturfönster: Visar kylens
medeltemperatur.

D. Temperaturväljare
E. Snabbkylningsknapp

(COOLMATIC)

Används för att starta och stänga av
snabbkylningen.

F. Gul indikeringslampa: Lyser när
snabbkylningen är igång.

H. Röd varningslampa: Blinkar när
något av skåpets larm har löst ut.

5

AEG/Electrolux 8184223-00/9

Knappar och indikeringslampor (vattendispenser)

IJ N

I. Gul indikeringslampa

Lyser när låsfunktionen är aktiverad.

J. Knapp för kolsyrat vatten.

- Används för val av kolsyrat vatten.

- För i- och urkoppling av
låsfunktionen.

K. Knapp för vanligt vatten.

- Används för val av vanligt vatten.

- Tända/släcka
bakgrundsbelysningen.

- För i- och urkoppling av

M

O

låsfunktionen

- Släcker indikeringslampan för
vattenfilterbyte.

L. Gul indikeringslampa

Lyser när vattenfiltret ska bytas.

M. Vattenutmatare

Aktiveras när ett glas eller dylikt
trycks uppåt mot luckan.

N. Lucka
O. Belysning

KL

Innan skåpet startas för första gången

Installera och rengör skåpet enligt
anvisningarna i avsnittet
"Installation".
Kontrollera att avrinningsslangen är
placerad över droppskålen på skåpets
baksida.

Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten
sätts i vägguttaget och skåpet startas för första gången.
Kompressorn kan annars skadas. Oljan måste få tid att rinna
tillbaka till kompressorn.

6

AEG/Electrolux 8184223-00/9

Att använda kylskåpet

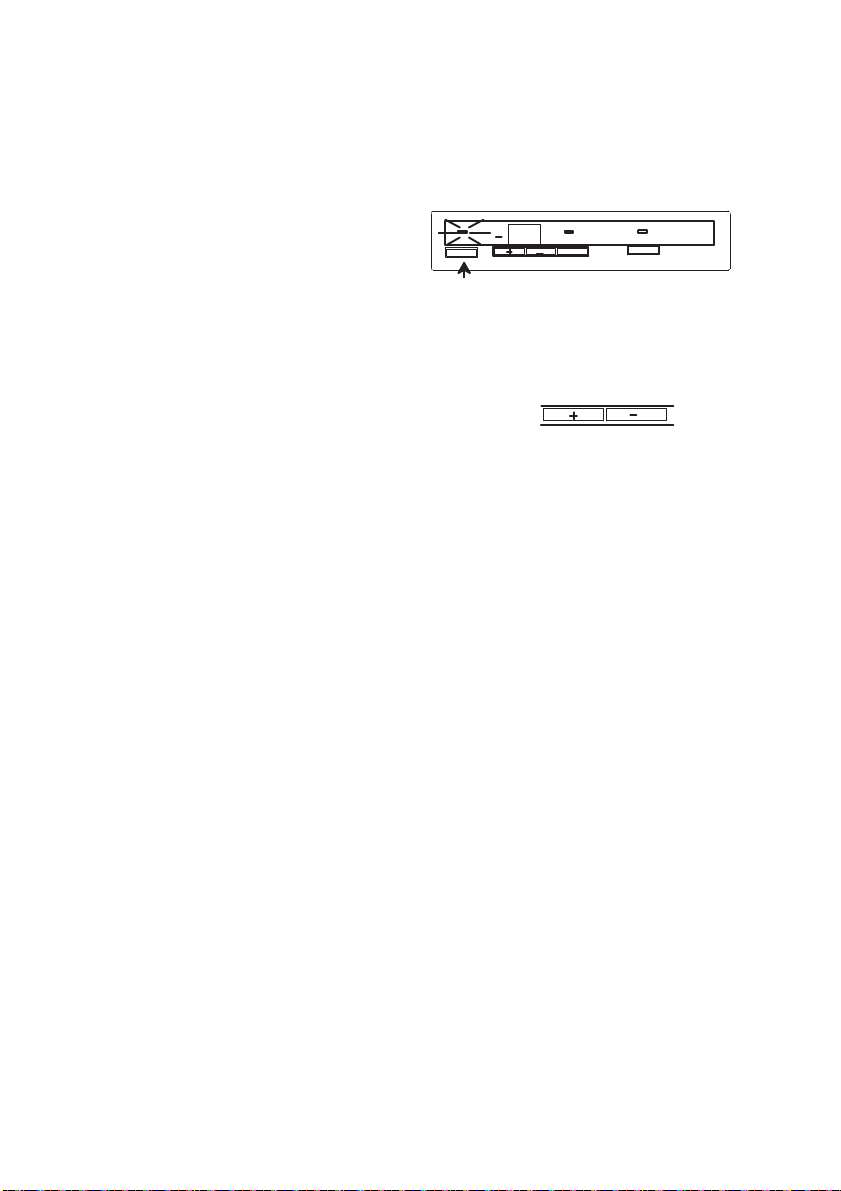

Starta kylen och ställ in
rätt temperatur

Tryck på ON/OFF-knappen. Den
gröna indikeringslampan lyser.

ON/OFF

COOLMATIC5

Inställning av temperaturen

Tryck på knapparna tills önskad
temperatur blinkar i
temperaturfönstret. (Temperaturen
kan ställas in mellan +2˚C till
+8°C.)
"+" ger en varmare temperatur.
"-" ger en kallare temperatur.

Efter inställningen visar temperatur-fönstret rumstemperatur.
Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så
att temperaturen hinner stabilisera sig.
När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas
in på nytt. Termostaten minns automatiskt den temperatur som senast varit
inställd.

Temperaturen i kylskåpet

Lämplig förvaringstemperatur i kylen är ca +5˚C. Temperaturen är jämnt
fördelad på samtliga hyllplan. Grönsakslådan längst ned är 3-4°C varmare
än inställd temperatur.

Att mäta temperaturen

Om temperaturen mäts med en
kylskåpstermometer bör den ställas i
ett glas vatten, mitt i skåpet. Då
motsvarar den bäst temperaturen i
varorna. Placera inte termometern
hängande eller liggande direkt på
hyllan.

Tips:

· Sprid ut matvarorna så att den

kalla luften kan cirkulera fritt mellan
dem.

· Ställ inte in heta varor, utan vänta

tills de svalnat något.

· Täck över alla varor ordentligt.

ALARMOFF

7

AEG/Electrolux 8184223-00/9

Avstängning

För att stänga av, hålls
ON/OFF-knappen intryckt ca 5
sekunder. Detta resulterar i att en

ON/OFF

5

COOLMATIC

ALARMOFF

nedräkning från "3" till "1" sker på
temperaturfönstret. När "1" har nåtts
stängs kylen av. Temperaturfönstret
slocknar.

Observera:

Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om
anslutningssladden inte är inkopplad eller att det är strömavbrott. När
produkten får ström igen återgår den till de inställningar den hade innan den
blev strömlös.

Om produkten inte skall användas under en längre period:

1. Stäng av produkten genom att trycka på och håll intryckt
ON/OFF-knappen i ca 5 sekunder.

2. Koppla ur anslutningssladden eller slå av strömmen.

3. Rengör noga (se avsnitt "Skötsel och rengörning").

4. Lämna dörren öppen för att förhindra att dåligt lukt uppstår.

Larm och övriga funktioner

Temperaturlarm

Den röda varningslampan blinkar
och en ljudsignal startar när det är
varmare än +12˚C.
Avstängning
Stäng av ljudsignalen med
avstängningsknappen.
Den röda varningslampan slocknar
när temperaturen i kylen åter blir
kallare än +13˚C
Ta reda på vad som orsakade larmet.
Se avsnittet "Om något inte fungerar
tillfredsställande".

Dörröppningslarm

Om dörren är öppen längre än ca 5
minuter börjar den röda varnings­lampan blinka och en ljudsignal
startar.
Avstängning:
Stäng av ljudsignalen med avstäng­ningsknappen. Den röda varnings­lampan slocknar när dörren stängs.

:

ON/OFF

COOLMATIC5

ALARMOFF

8

AEG/Electrolux 8184223-00/9

Snabbkylning (COOLMATIC)

Tryck på knappen då en större
mängd rumstempererade varor läggs
in i kylen. När snabbkylningen är på,
ställs temperaturen om till +2˚C.
Den gula lampan lyser. Efter ca 6

ON/OFF

COOLMATIC5

ALARMOFF

timmar stängs snabbkylningen
automatiskt av och temperaturen går
successivt tillbaka till den tidigare
inställda. Snabbkylningen går också
att avbryta tidigare, genom att åter
trycka på snabbkylningsknappen.
Nedkylning Burk/Flaska:

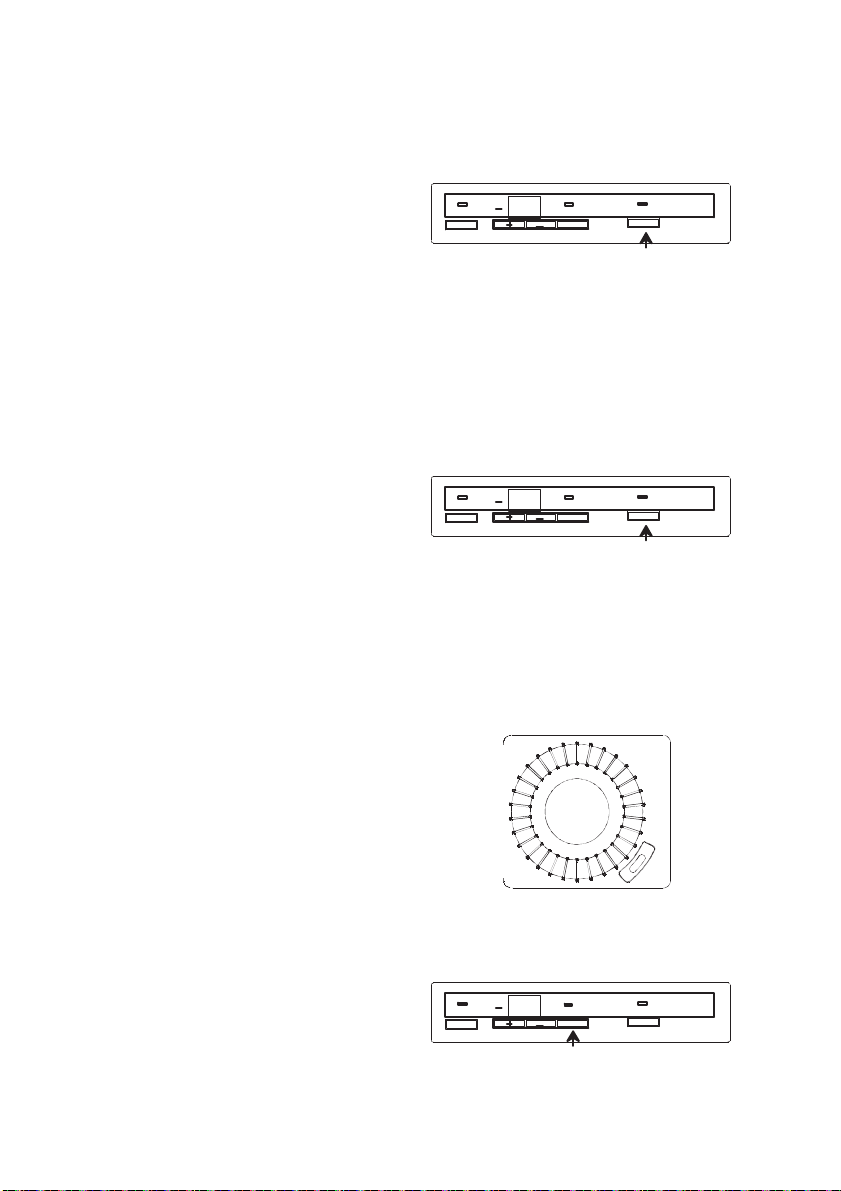

När varorna placerats på hyllan (se
under rubriken Snabbnedkylnings
hylla) skall luft reglaget öppnas till
dess max läge, tryck därefter in
knappen för snabbnedkylning.
Aktuell temperatur visas i
teckenfönstret och den gula lampan
lyser.
Forcerad kyld luft kommer då att

MIN

MAX

kyla ner varorna framför gallret.
Vid avslutad nedkylning tryck då
åter på snabbnedkylningsknappen
och återställ reglaget till min läge.

ON/OFF

COOLMATIC5

ALARMOFF

Efter 6 timmar så stängs
snabbnedkylningen automatisk av.
Skåpet återgår därefter till normal
drift med de tidigare inställningarna.

Nedkylning varma varor:

Denna funktion används i samband med att en större mängd
rumstempererade varor placerats i kylen. Funktionen startas genom att
trycka in snabbnedkylingsknappen.
Aktuell temperatur visas i teckenfönstret och den gula lampan lyser.
När funktionen är aktiverad så kommer forcerad luft kyla ned varorna, samt
att temperaturen i skåpet ställs om till +2°C. Efter 6 timmar stängs
snabbned- kylningen automatiskt av och temperaturen går successivt tillbaka
till den tidigare inställda.
Funktionen går också att avbryta tidigare, genom att åter trycka på
snabbnedkylningsknappen.

9

AEG/Electrolux 8184223-00/9

Funktioner för
vattendispensern

Låsfunktionen:

Låsfunktionen är aktiverad från
fabriken.

För tillfällig upplåsning:

Håll knappen (J) intryckt i ca 3
sekunder tills den gula
indikeringslampan (I) släcks.
Efter användning aktiveras
låsfunktionen automatiskt igen efter
ca 3 sekunder

För permanent upplåsning:

Håll knapparna (J) och (K) intryckta
samtidigt i ca 3 sekunder.
Upplåsningen indikeras av att
knappen (J) eller (K) tänds.

Belysning:

Vattendispenserns belysning (N)
tänds automatiskt när du tappar
vatten.

För ständig belysning:

1. Se till att vattendispensern är i
upplåst läge.

2. Håll sedan knappen för vanligt
vatten (J) intryckt i ca 3 sekunder
tills belysningen tänds.
Belysningen lyser sedan med ca 50
%avfullstyrka.

För avstängning av belysningen:

1. Se till att vattendispensern är i
upplåst läge.

2. Håll sedan knappen för vanligt
vatten (J) intryckt i ca 3 sekunder
tills belysningen släcks.

IJ N

M

OKL

10

AEG/Electrolux 8184223-00/9

Indikeringslampa för vattenfilter:

Vattendispensern är utrustad med
indikeringslampa (K) som visar när
det är dags att byta vattenfilter. När
indikeringslampan lyser med fast
sken, har vattenfiltret utnyttjas till ca
80 % av förväntad livslängd. I detta
läge rekommenderas inköp av
ersättningsfilter. När
indikeringslampan blinkar, har
vattenfiltret utnyttjats till 100 % av
sin livslängd. Ersätt filtret utan
dröjsmål.
Efter byte av filterpatron, se avsnitt
"Service under drift", kan
indikeringslampan släckas genom att
hålla knappen för vanligt vatten (J)
intryckt i ca 3 sekunder tills
indikeringslampan släcks.

Kolfiltrets funktion

Det inbyggda kolfiltret gör att varor
med stark lukt kan placeras nära
andra varor utan att dessa tar smak
och lukt.

Inredning

Hyllorna och dörrfacken i skåpet är
löstagbara så att de kan tas ut och
flyttas om.
Vissa hyllor behöver lyftas upp i
bakkanten innan de går att dra ut.
Det nedersta dörrfacket och
glashyllan över grönsakslådan får
inte flyttas. De behövs för
luftcirkulationen i skåpet.
Hyllor med uppstående kantlist ska
placeras med kantlisten bakåt.

11

AEG/Electrolux 8184223-00/9

Grönsakslåda har en ventilationslist
för att öka luftcirkulation och
minska risken för kondens.

Snabbnedkylningshylla

Den grundare
snabbnedkylningshyllan kan
placeras i någon av de övre spåren.
För att erhålla bäst funktion så skall
hyllan placeras i andra spåret
ovanifrån.

Råd och tips

Så kan du spara energi

S Följ noggrant informationen om hur skåpet ska placeras i avsnittet

"Installation". Rätt uppställt förbrukar skåpet mindre energi.

S Öppna inte skåpet onödigt ofta eller länge.
S Kontrollera regelbundet att dörren är ordentligt stängt.
S Tina frysta varor i kylskåpet, då kommer kylan till nytta.
S Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär

en gång om året.

S Låt heta varor svalna något innan de läggs in i kylskåpet.
S Se till att tätningslisten är hel och ren.

Miljövänlig användning

S Lämna skåpets emballage och kasserade kyl- och frysskåp till en

återvinningsanläggning. Kontakta kommunen eller din återförsäljare för
närmare information.

S Förvara varorna i burkar och kärl som kan användas flera gånger.

Använd så lite engångsmaterial som möjligt.

S Använd ett milt och miljövänligt handdiskmedel och vatten vid

rengöring.

S Följ råden under rubriken "Så kan du spara energi".

Skåpet och miljön

S Isoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret.
S Alla delar i emballaget kan återvinnas.
S Skåpet är tillverkat så att det l ätt kan demonteras för återvinning.

12

AEG/Electrolux 8184223-00/9

Skötsel och rengöring

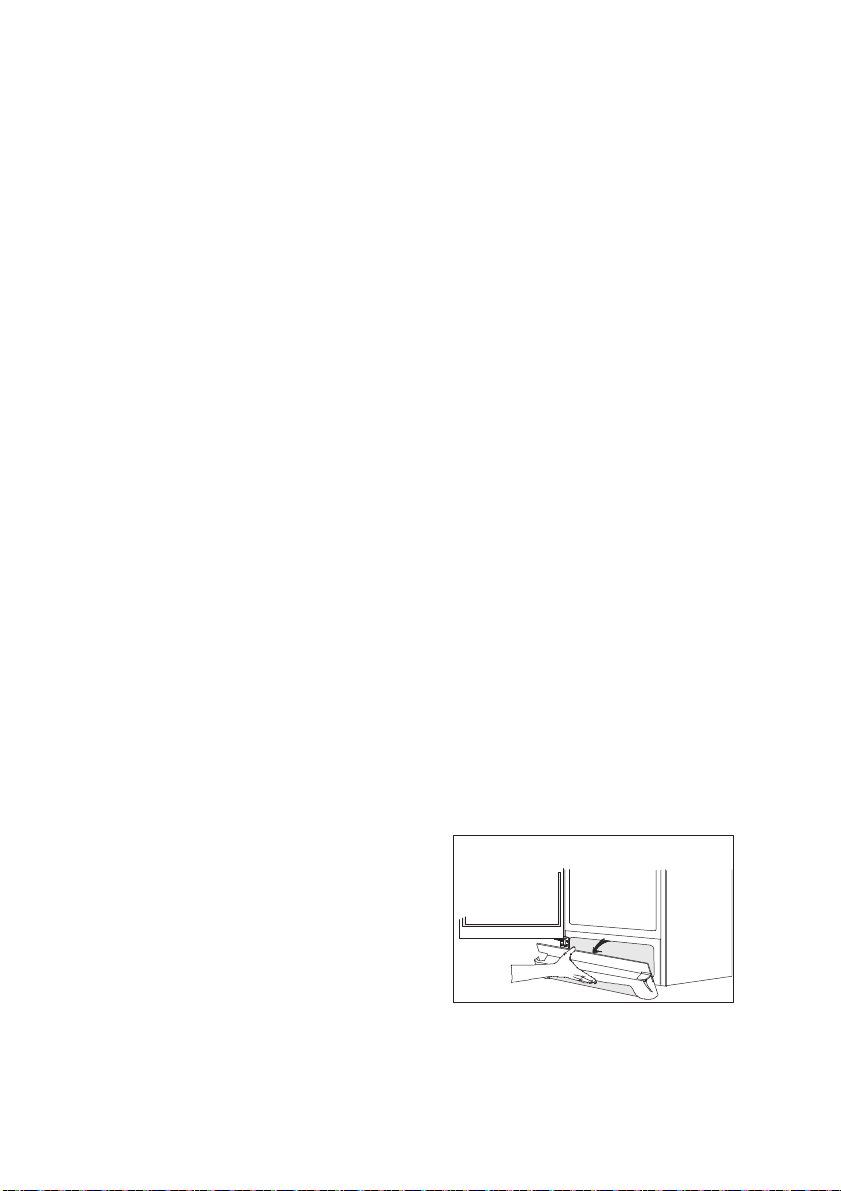

Tag bort ventilationsgallret

Ventilationsgallret är löstagbart. Det
ska tas bort vid rengöring.
Dörren måste vara öppen när
ventilationsgallret tas bort. Lossa
gallret i överkant genom att dra det
utåt/nedåt sedan rakt ut. Dra sedan
gallret rakt ut för att ta loss det.

Rengöring

Rengör skåpet regelbundet.
Stäng av skåpet och dra ur
stickkontakten från vägguttaget.

Rengör invändigt

Tag ut lösa delar och handdiska dem.
Torka av skåp, inredning och tät­ningslist. Vid rengöring insidan av
skåpet var aktsam, pga ömtåliga
kanter. Använd en mjuk trasa och ett
milt handdiskmedel utspätt med
ljummet vatten. Stäng inte dörren
förrän det är torrt i skåpet.

Rengör utvändigt

Använd vatten/neutralt tvättmedel
för rengöring av dörrens rostfria yta
med anti-finger-print beläggning.
Använd absolut inte slipmedel.

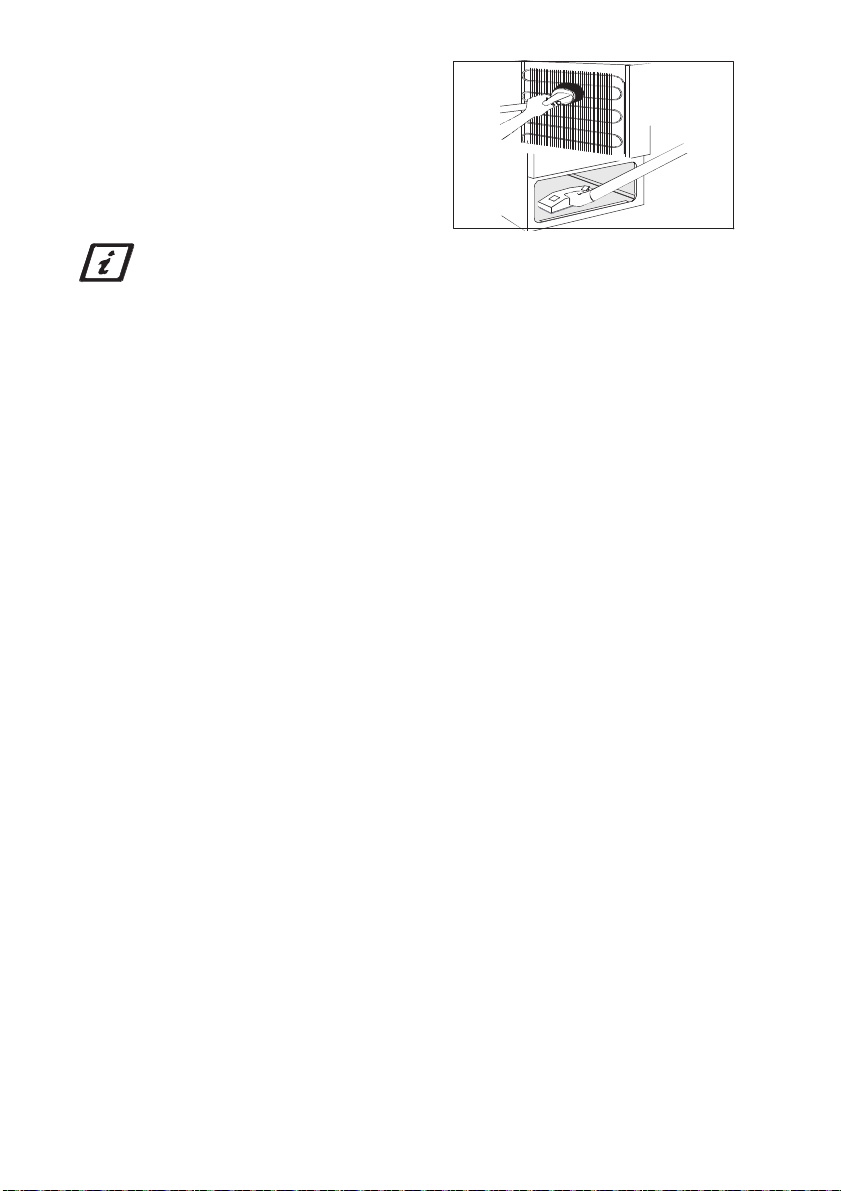

Tag bort ventilationsgallret (se
avsnittet "Tag bort
ventilationsgallret") och dammsug
under skåpet. Drag fram skåpet från
väggen. Dammsug baksidan av
skåpet, kylsystemet och
kompressorn.

Lyft skåpet i framkanten
när det ska flyttas, så att
golvet inte repas.

13

AEG/Electrolux 8184223-00/9

Skötsel och rengöring
av vattendispensern

Rengör vid behov dispenserns
utifrån åtkomliga ytor endast med
hjälpavenmjuktrasaochvarmt
vatten.
Dispenserns droppskål kan rengöras
i ljummen lösning av milt
handdiskmedel och vatten.
Använd under inga omständigheter
slipande och/eller aggressiva
rengöringsmedel.
Om systemet inte ska användas
under en längre period är det
lämpligt att stänga av produktens
vattenanslutning. Ett använt filtret
får inte förvaras vid temperaturer
lägre än 0 °C eftersom det då kan
spricka genom sönderfrysning.
Skall man trots allt bevara filtret för
senare återanvändning är lämplig
förvaringstemperatur +5 °C.
När produkten sedan tas i drift igen
skall systemet sköljas noggrant
genom att minst tre liter vatten
tappas ut.
Om behov föreligger att sanera
systemets vattenförande delar
invändigt beställs erforderlig
saneringssats via Electrolux Service
på tel 0771 - 76 76 76 eller via vår
hemsida på www.electrolux.se

kommer att rinna ut. Torka torrt och
montera det nya filtret.
Se avsnitt "När vattensystemet
startas för första gången".
Vattenanslutning behöver inte
stängas av vid filterbyte.
Ersättningsfilter beställes från
Distripart. Se avsnitt "Service och
reservdelar".

Byte av gastub utförs enligt
följande förfarande: Demontera

gastuben och flytta över adaptern till
den nya tuben.
Utbytesgastub införskaffas genom
din lokala återförsäljare.

Service under drift

Byte av vattenfilter utförs enligt
följande:

Placera en bit hushållspapper eller en
disktrasa i utrymmet under filtret.
Demontera filtret genom att vrida
det medurs. En liten mängd vatten

14

AEG/Electrolux 8184223-00/9

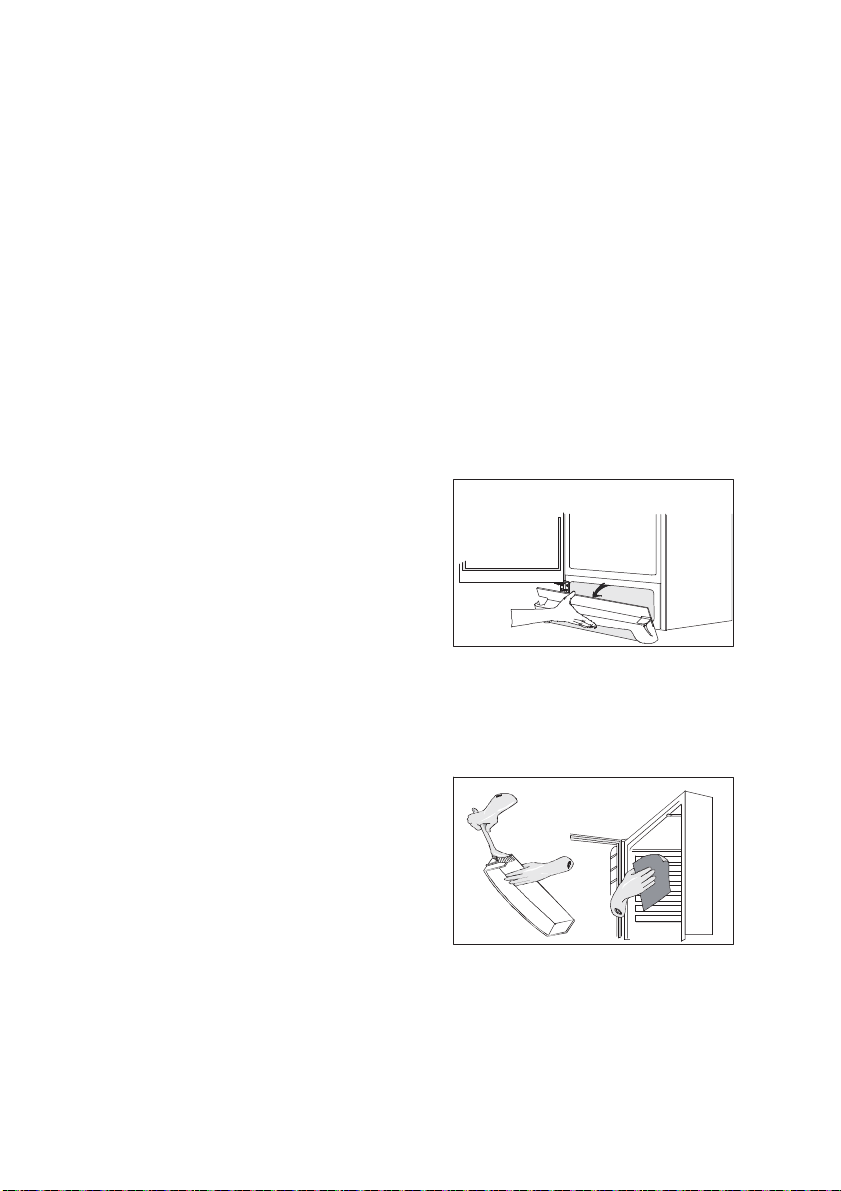

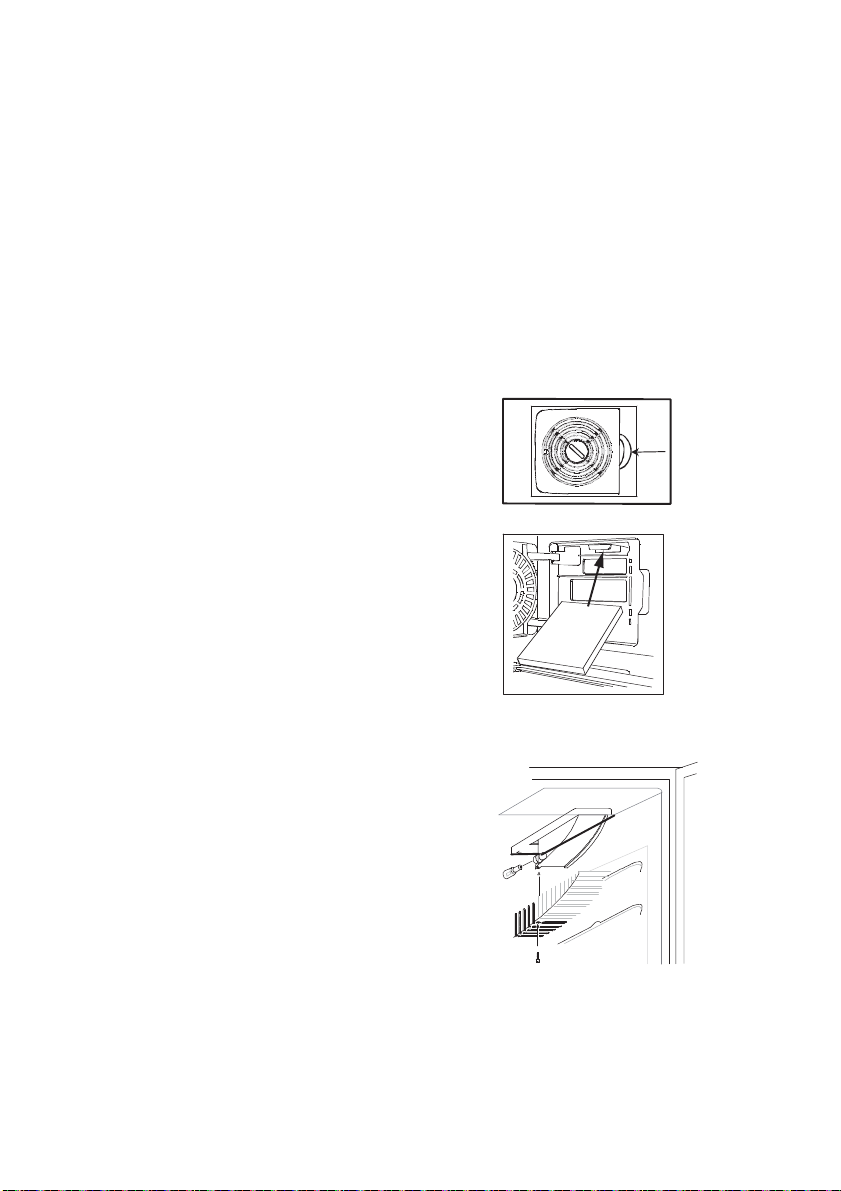

Byte av kolfilter

För att erhålla bästa funktion så skall
kolfiltret bytas ut med 1 års intervall
vid normal andvändning.
Nya kolfilter erhålls genom din
lokala återförsäljare. Filtret är
placerat bakom gallret och är
åtkomligt genom att öppna luckan.
Gallret öppnas genom att vrida
luckan utåt. Kolfiltret utdrages
därefter ur det spår som kolfiltret
löper i.
Nya kolfiltret monteras därefter i
samma spår. Filtren bör handhas
varsamt så att spån ej lossnar ifrån
ytan.

1

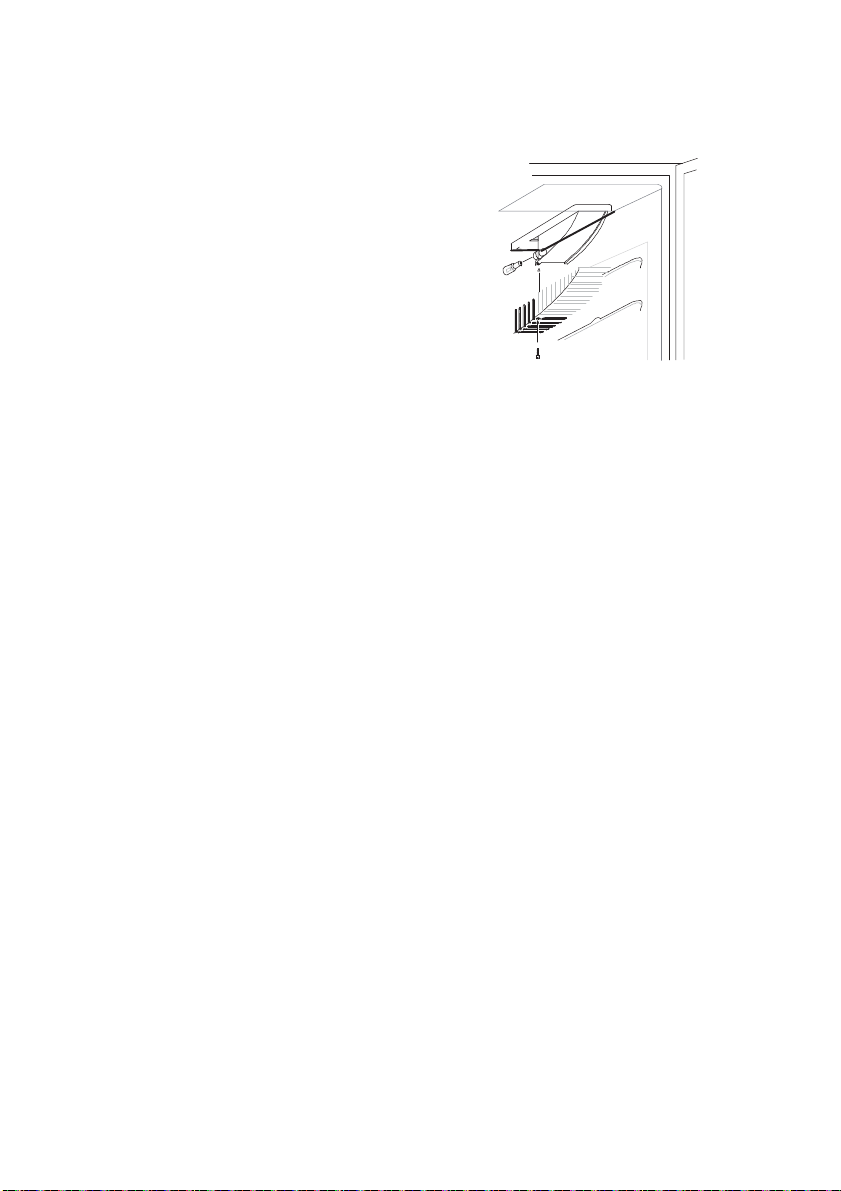

Byte av lampa

Belysning tänds automatiskt när
dörren öppnas. Vid lampbyte ska
skåpet vara strömlöst.
Dra ur stickkontakten.

Använd en klar UV-blockerad halogenlampa av lågtrycks typ (Low
pressure). Sockel G4. Effekt 25W/lampa. Tag inte i lampan med bara
fingrarna. Halogenlampan är känslig för hudfett. Klipp av
plastförpackningen vid lampsockeln. Ha kvar plastförpackningen som skydd
mellan lampan och fingrarna då lampan sätt på plats.

Avfrost a kylskåpet

Kylskåpet avfrostas automatiskt varje gång kompressorn stannar. Undvik
onödig frostbildning genom att :

S inte ställa in heta varor i skåpet.
S inte öppna skåpet onödigt ofta eller länge

Om skåpet inte ska användas

Stäng av skåpet och dra ur stickkontakten från vägguttaget.
Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte
dörren: en unken och instängd lukt kan då uppkomma.

15

AEG/Electrolux 8184223-00/9

Vid längre semester eller bortavaro

Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte
förstörs vid ett ev. strömavbrott.

Semesterläge

Vid semesterläge är t emperaturen i kylutrymmet cirka +15 °C. Därigenom
finns möjligheten att låta det tomma kylskåpet vara stängt vid längre
bortavaro (t.ex. vid semester) utan risk för lukt- eller mögelbildning.
Tryck kylens temperaturväljare, °C + , ett steg åt gången tills bokstav H
(holiday) syns i temperaturfönster (°C- vid återställning).
Nu arbetar kylen i det energisnåla semesterläge.
OBS! Lagra inga livsmedel i kylen under semesterläge. Vid semesterläge
hålls temperaturen cirka +15 °C. Det är för varmt för livsmedel

Om något inte fungerar

Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan
rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas
i onödan.

Problem Möjlig orsak / Åtgärdsförslag

"" visas i temperatur­fönstret.

Det är för varmt i kylen. Ställ in en kallare temperatur.

Det är för kallt i kylen. Ställ in en varmare temperatur.
Det rinner vatten i kylen. Rensa dropprännan och avrinningshålet,

Det rinner vatten på golvet. Placera avrinningsslangen på skåpets

Det är fel på temperaturmätningen.
Tillkalla service. (Kylsystemet fortsätter att
hålla varorna kalla men
temperaturinställningen fungerar inte.)

Placera varorna på rätt plats i kylen. Se
avsnittet "Temperaturen i kylskåpet".
Fördela varorna så att den kalla luften kan
cirkulera mellan dem.
Kontrollera att dörren är riktigt stängd och
att tätningslisten är hel och ren.

tex med en tops eller piprensare.

baksida över droppskålen. Se kapitlet
"Innan skåpet startas för första gången".

16

AEG/Electrolux 8184223-00/9

Kompressorn går kontinu­erligt.

Ställ in en varmare temperatur.
Kontrollera att dörren är riktigt stängd och

att tätningslisten är hel och ren.
Det är varmare än normal rumstemperatur

där skåpet står placerat.

Skåpet går inte alls. Varken
kyla eller belysning
fungerar. Inga
signallampor lyser.

Stickkontakten sitter inte i ordentligt.
Säkringen är sönder.
Skåpet är inte påslaget.
Det kommer inte fram ström till skåpet.
(Prova genom att ansluta en annan
apparat.)

Skåpets ljudnivå är stö­rande hög.

I kylsystemet bildas det normalt vissa ljud.
Ett pulserande ljud hörs när köldmediet
pumpas runt i kylsystemet. När
kompressorn startar och stannar kan
knäppande ljud höras från termostaten.

Om ljudnivån upplevs som störande:
Böj försiktigt rören på skåpets baksida så
att de inte vidrör varandra.
Sätt tillbaka distanskuddarna (mellan
skåpet och rören) om de fallit bort.
Följ noga Instruktionerna i avsnittet "Ställ
skåpet på plats".

För litet kolsyra i vattnet För lågt i nkommande vattentryck.

Kolsyra på väg att ta slut. Byt gastub.

För mycket kolsyra i vatten Späd med vanligt vatten. (Se avsnitt

"Funktioner för vattendispensern")

Ingen kolsyra Gastub tom. Byt gastub.

Tappa av en större mängd kolsyrat vatten.
(Ca. 1 liter)

För lågt inkommande vattentryck.

Mycket lågt vattenflöde Demontera och rensa silen i

anslutningsventilen.
Sediment i vattnet. Byt filter alt. installera

förfilter.

17

AEG/Electrolux 8184223-00/9

Kommer bara gas vid
tappning (spottar och
fräser)

Kolsyremaskinens kapacitet har tillfälligt
överskridits. Vänta minst 10 min.

Vattendispenserns
belysningen och den gula
indikeringslampan blinkar

Indikeringslampa för
vattenfilter blinkar

Indikeringslampa lyser
medfastgultsken

Tappning avbryts efter en
stund

Läckage i vattenanslutningen. Åtgärda
läckage och töm box genom att dra ut den
röda pluggen.
Se bild vid "Anslutning av vattenslang".

Filtret förbrukat. Byt filter.

80 % filterkapacitet förbrukat. Köp nytt
filter.

Max tid på 2 minuter uppnådd. Förnya
tappning.

Teknisk information

Modell S 92355--KA/S 92358--KA1
Nyttovolym 324 l
Bredd 595 mm
Höjd 1800 mm
Djup 623 mm
Energiförbrukning 175 kWh/år
Energiklass A
Märkeffekt 50 W

Tillåtet vattentryck (för att säkerställa funktionen)

Systemets totalflöde kan variera med lokala vattenförhållanden och/eller
vattentryck.

Lägsta tillåtna vattentryck:
2,5 bar (250kPa)

Högsta tillåtna vattentryck:
5 bar (500kPa)

Rådfråga din installatör om vatten­trycket är under 2,5 bar

Vid vattentryck över 5 bar måste en
reduceringsventil monteras (kan
anskaffas hos Din fackhandlare)

18

AEG/Electrolux 8184223-00/9

Anslut ej produkten till vatten i utrymmen där omgivningstempera­turen kan sjunka under fryspunkten.
Produkten får endast anslutas till dricksvattenledning.
Produkten skall endast anslutas till kallvattenledning.

Installation

Anslutningssladd

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet
ska dras fram ur en nisch.

· skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för

brand.

· Om anslutningssladden till produkten skadas får den bytas endast av

leverantören legitimerat service- företag eller en behörig person för att
undvika fara.

Packa upp

Packa upp skåpet och kontrollera att det är felfritt och utan transportskador.
Eventuella transportskador ska omedelbart anmälas. I Sverige görs anmälan
till Electrolux Logistics Distributionskontor, se fraktsedeln, eller till återför­säljaren om skåpet levererats direkt från butik. I Finland görs anmälan till
återförsäljaren. Lämna iväg emballaget för återvinning. Kontakta kommunen
eller återförsäljaren för information.

Låt inte barn leka med emballaget. Plastfilmen
kan medföra kvävningsrisk.

Tag bort transportstöd

Tag bort tejpen och transportstöden
som sitter

· på dörrsidorna

· på hyllorna

Tag bort transportstödet på
glashyllan genom att skjuta
transportstödet framåt längs
hyllkanten tills hyllans utbuktning
tar emot. Lyft hyllan i bakkanten och
drag hyllan och transportstödet
framåt tills hyllan kan tippas och
transportstöden kan tas ut.

19

AEG/Electrolux 8184223-00/9

Rengör

Tvätta sedan skåpet invändigt med
ljummet vatten och ett milt hand­diskmedel. Använd en mjuk trasa.

Anslutning av
vattenslang

Den förmonterade

anslutningsslangen kopplas
till en vattenkran med utvändig
gänga (3/4 tum). Arbetet bör
utföras av en kunnig VVS-installa­tör. Skåpet skall anslutas via en
avstängningskran. På marknaden
finns olika typgodkända kranar och
kransatser. Vattenslangen får inte
vara knäckt, klämd eller ligga i
tvära böjar.

Innan skåpet tas i drift och placeras
på sin slutgiltiga plats, förvissa dig
om att vattenanslutningen är korrekt
utförd och att inget läckage
förekommer i anslutningenvid
vattenkranen. Montera även de fyra
bipackade distanserna enligt bild.
Vi rekommenderar att produkten
placeras på en avrinningsmatta
avsedd för kyl-/frysskåp, för att
enklare kunna upptäcka eventuellt
läckage. Avrinningsmatta kan
införskaffas från din återförsäljare.

Omhängning av dörr

Omhängning av dörr är inte möjligt.

20

AEG/Electrolux 8184223-00/9

Elanslutning

Skåpet ska anslutas till ett jordat
eluttag.
Spänning: 230 V.
Säkring: 10 A.
Se även dataskylten på vänster sida i
skåpet.

Installation av kolfilter

Vid leverans av kolfiltret är det
placerat i en plastpåse för att
säkerställa livslängden på filtret.
Filtret skall placeras bakom gallret
innan skåpet startas.
Gallret öppnas genom att vrida
luckan utåt. Kolfiltret monteras,
enligt bilden i det spår som finns i
bakkant.
Filtren bör handhas varsamt så att
spån inte lossnar ifrån ytan.

1

Montering av handtag

1. Skruva på ett handtagsfäste på
handtagsstången.

2. Skruva fast det andra
handtagsfästet på skåpsdörren.

3. Sätt samman handtagsstången
med handtagsfästet på dörren och
skruva i hop.
OBS! Drag inte åt skruvarna för
hårt (max2 Nm) plasten i dörren kan
skadas.

1

2

3

Ställ skåpet på plats

OBS! Skåpet är tungt, skydda golvet vid behov.

Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i
kläm bakom skåpet.

· en skadat sladd och kontakt kan överhettas och orsaka brand.

Kontrollera att skåpet eller något annat inte står på sladden.

· det kan orsaka kortslutning och risk för brand.

Anslut inte stickkontakten om vägguttaget sitter löst.

· risk för elektrisk stöt eller brand

21

AEG/Electrolux 8184223-00/9

För att skåpet ska fungera på
bästa möjliga sätt ska:

· skåpet stå på en torr och sval plats

som är fri från direkt solljus.

· skåpet inte placeras i närheten av

någon värmekälla som t.ex. spis eller
diskmaskin.

· skåpet stå plant uppställt. Det får

inte luta mot omslutande väggar.
Justera fötterna vid behov.
Justernyckel till fötterna medföljer.

· luftcirkulationen runt skåpet ska

vara god och luftkanalerna under och
bakom skåpet ska vara fria och
oblockerade. Ventilationsutrymmet
över skåpet och ev. speceri/överskåp
ska vara minst 4cm.
Ventilationsutrymmet kan antingen
placeras
a) direkt över skåpet eller
b) bakom och ovanför överskåpet.
Utrymmet bakom skåpet måste då
vara minst 50 mm djupt.

· skåpet stå på en plats med en

omgivningstemperatur motsvarande
den klimatklass* som skåpet är
avsett för.
* se dataskylt inuti skåpet.
Tabell visar omgivningstemperatur
för de olika klimatklassarna.

Klimat­klass

SN

N

ST

för omgivnings­temperatur

+10°C till +32°C

+16°C till +32°C

+18°C till +38°C

a)

b)

50mm

Kontrollera att avrinningsslangen på
baksidan av skåpet mynnar i dropp­skålen.
Om skåpet ska placeras i ett hörn
med gångjärns- sidan mot väggen
måste avståndet mellan vägg och
skåp vara minst 230 mm för att
dörren ska kunna öppnas så mycket
att hyllorna kan tas ut.
Stickproppen skall vara åtkomlig
efter att produkten finns på plats.

T

+18°C till +43°C

22

AEG/Electrolux 8184223-00/9

När vattensystemet
startas för första gången

När produkten är korrekt ansluten
till fastighetens vattennät skall
följande moment utföras:
Öppna kranen på vattenanslutningen
och starta produkten.
Vattensystemets huvudventil öppnas
och fyllning av systemet påbörjas.
Vänta 5 minuter.

Packa upp det medlevererade
filtret och anslut det enligt
följande:

- Avlägsna filtrets skyddslock och
för upp filtrets anslutande del i
filtersätet och vrid enligt bilden (1)
tills filtret gått i ingrepp och klacken
på filterpatronen står mitt för märket
på plastkåpan. Se även bild samt
anvisning på serviceluckans insida.

- Lås upp vattensdispensern. Se
avsnitt "Funktioner för
vattendispensern". Välj kolsyrat
vatten och tappa av cirka 1,5 liter
vatten. I början kan det komma
endel luft.

Anslut den medlevererade
gastuben enligt följande:

- Ta ut gastuben ur plastpåsen och
skruva fast gastuben i för ändamålet
avsedd adapter (3) vilken ligger
bipackad i skåpet, använd endast
handkraft, ej verktyg.

1

3

2

4

23

AEG/Electrolux 8184223-00/9

- Placera gastuben med adaptern i
ventilen och tillse att ventilbygelns
hakar befinner sig under mothållen
på adaptern (5). Fäll därefter upp
bygelns hävarm (6) i en obruten
rörelse. Se bild samt anvisningen på
serviceluckans insida.

- Lås upp vattendispensern och tappa
systemet på ytterligare cirka 1,5 liter
vatten eller till dess att tecken på
kolsyrat vatten i vattendispensern
börjar ge sig till känna.

- Systemet är nu klart för
användning. För att erhålla bästa
möjliga prestanda från produkten bör
inställd drifttemperatur inväntas. Låg
temperatur ger mer kolsyra, hög
temperatur ger mindre kolsyra.

5

6

24

AEG/Electrolux 8184223-00/9

Turvallisuus

Uudessa jääkaapissasi saattaa olla toimintoja, joita edellisessä laitteessasi ei
ollut.
Tutustu näihin kaapin käyttö- ja huolto-ohjeisiin huolellisesti. Säilytä tämä
ohjekirjanen. Sitä tarvitaan, mikäli haluat myöhemmin myydä kaapin tai
antaa sen jollekulle.
Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten
tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön,
ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä
laitteen käytössä.

Käyttö

· Kaappi on tarkoitettu ruokatavaroiden säilytykseen ja kylmän

hiilihapotetun tai hiilihapottoman veden valmistukseen kotitalouskäyttöön
tämän käyttöohjeen mukaan.

· Hiilihappopatruunan käyttö muuhun tarkoitukseen, samoin kuin

asiaa tuntemattoman henkilön suorittama täyttö, aiheuttaa
automaattisesti kaikkien takuiden lakkaamisen. Käytä toiminnan
varmistamiseksi ainoastaan Electrolux Cylinderiä.

· Jääkaappi- tai pakastinosassa ei tule säilyttää räjähtäviä kaasuja tai

nesteitä. Nämä saattavat räjähtää ja aiheuttaa henkilö- ja
materiaalivahinkoja.

· Kaapin takana ja sisällä olevat jäähdytysjärjestelmän osat eivät saa osua

teräviin esineisiin. Mikäli jäähdytysjärjestelmään tulee reikä, kaappi
vaurioituu ja sisällä olevat elintarvikkeet saattavat pilaantua.

· Älä säilytä pakastinosassa hiilihapotettuja juomia tai pulloja. Lasipullot

saattavat rikkoutua.

· Kaappi on painava. Kaapin reunat tai ulkonevat osat voivat olla teräviä.

Kaappia siirrettäessä on toimittava varoen ja käytettävä aina hansikkaita.

Lapset

· Huolehdi siitä, etteivät pikkulapset pääse käsiksi laitteen säätimiin tai

kaapin sisäosiin.

VAROITUS! Pidä kalusteen sisään asennetun laitteen

syvennyksen tai kalustekaapin ilmanvaihtoaukot vapaina.

VAROITUS! Älä yritä nopeuttaa sulatusta mekaanisilla tai muilla

sellaisilla välineillä, joita valmistaja ei ole neuvonut käyttämään.

VAROITUS! Varo vahingoittamasta jäähdytysputkistoa.

25

AEG/Electrolux 8184223-00/9

VAROITUS! Älä käytä sähkölaitteita laitteen elintarvikkeiden

t

k

k

t

t

säilytystiloissa, elleivät ne ole valmistajan suosittelemaa tyyppiä.

Vanhan kaapin romuttaminen

Irrota pistoke pistorasiasta ja katkaise liitosjohto kaapin puoleisesta päästä.
Varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten
joutumisen kaapin sisälle. Varminta on irrottaa koko ovi.
Varo, ettet vahingoita kaapin kylmäjärjestelmää. Kaapin eristeet ja
kylmäjärjestelmä saattavat sisältää aineita, jotka vahingoittavat
otsonikerrosta. Tämän vuoksi kaappi on vietävä asianmukaiseen
kierrätyskeskukseen.
HUOM! Uudessa kaapissa ei ole otsonikerrosta vahingoittavia aineita. Lisää
tietoa löydät käyttöohjeesta.

Symboli, joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa,

että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan
luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä
huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen
varmistamisella autetaan estämään sen mahdolliset ympäristöön ja tervey­teen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa
tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän
tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta

ai lii

eestä,jostatuoteonoste

u.

Sisällysluettelo

Turvallisuus 25.............................................

Vanhan kaapin romuttaminen 26......................................

Sisällysluettelo 26..........................................

Jääkaapin kuvaus 27........................................

Säätölaitteet 28....................................................

Säätölaitteet ja merkkivalot (vedenannostelija) 28........................

Ennen kaapin käyttöönottoa 29..............................

Jääkaapin käyttö 29.........................................

Kytke virta jääkaappiin ja säädä oikea lämpötila 29.......................

Jääkaapin sisälämpötila 29...........................................

Lämpötilan mittaaminen 30..........................................

Virran katkaiseminen 30.............................................

Hälytykset j a muut ominaisuudet 31...................................

Kaapin sisätilat 35.................................................

Käytännön ohjeita 35........................................

26

AEG/Electrolux 8184223-00/9

Energiansäästövihjeitä 35............................................

Ympäristönäkökohtia 36.............................................

Ympäristön säästä miseksi 36.........................................

Hoito ja puhdistus 36........................................

Ilmanvaihtosäleikön irrotus 36........................................

Puhdistus 36......................................................

Vedenannostelijan hoito ja puhdistus 37................................

Huolto käytön aikana 37.............................................

Jääkaapin sulatus 38................................................

Hiilisuodattimen vaihto 38...........................................

Sisävalo - lampun vaihto 38..........................................

Kun kaappi on pois käytöstä 38.......................................

Jos kaappi ei toimi tyydyttävästi 39..........................

Tekniset tiedot 42...........................................

Sallittu vedenpaine (toiminnan varmistamiseksi) 42.......................

Asennus 42.................................................

Liitäntäjohto 42....................................................

Pakkauksen purkaminen 43..........................................

Kuljetustuet 43....................................................

Puhdistus ennen käyttöä 43..........................................

Vesiletkun liittäminen 43............................................

Vetimen kiinnitys 44................................................

Asennus 45.......................................................

Hiilisuodattimen asennus 45..........................................

Kun vesijärjestelmä käynnistetään ensimmäisen kerran 47..................

Sähköliitäntä 48...................................................

Jääkaapin kuvaus

5

2

1

1

6

1. lasihylly

2. ritilä

3. vihanneslaatikko

4. ilmanvaihtosäleikkö

1

1

1

1

3

4

6

6

7

5. voihylly
6 ovihylly

7. pullohylly

27

AEG/Electrolux 8184223-00/9

Säätölaitteet

ON/OFF

BC

A

A. Jääkaapin virtakytkin

Käytetään jääkaapin toimintaan ja
toiminnasta pois kytkemiseen.

B. Vihreä merkkivalo

Palaa aina kun jääkaappi on
toiminnassa.

C. Lämpömittarinäyttö

Osoittaa jääkaapin keskilämpötilan.

D. Lämpötilanvalitsin
E. Pikajäähdytyspainike

5

DF

COOLMATIC

E

ALARM OFF

GH

(Coolmatic) Käytetään
pikajäähdytyksen toimintaan ja
toiminnasta pois kytkemiseen.

F. Keltainen merkkivalo Palaa, kun
pikajäähdytys on toiminnassa.

G. Akustisen hälytyksen
kuittauspainike Käytetään

akustisen hälytyksen kuittaamiseen.
H. Punainen varoitusvalo Vilkkuu,

kun kaapin hälytys on toiminut.

Säätölaitteet ja merkkivalot (vedenannostelija)

IJ N

I. Keltainen merkkivalo

Palaa lukituksen ollessa käytössä.

J. Hiilihapotetun veden painike

- Käytetään hiilihapotetun veden
valitsemiseen

- Lukituksen kytkemiseen
päälle/pois päältä

K. Tavallisen veden painike

- Käytetään tavallisen veden
valitsemiseen

- Taustavalon
sytyttämiseen/sammuttamiseen

M

28

O

- Sammuttaa vedensuodattimen
vaihdon merkkivalon

L. Keltainen merkkivalo

Palaa, kun vedensuodatin täytyy
vaihtaa.

M. Vedenotto

Aktivoidaan painamalla lasia tai
vastaavaa astiaa läppää vasten.

N. Läppä
O. Valaistus

KL

AEG/Electrolux 8184223-00/9

Ennen kaapin käyttöönottoa

Laita kaappi paikalleen ja puhdista
se kappaleen "Asennus" mukaisesti.
Varmista, että kaapin takana oleva
sulavesiletku johtaa
haihdutuskaukaloon.

Ennen pistokkeen kytkemistä pistorasiaan ja kaapin käynnistämistä
ensimmäistä kertaa on kaapin annettava seistä paikoillaan noin 30
minuuttia, tai mikäli kaappia on kuljetettu kyljellään, noin neljä
tuntia. Tässä ajassa jäähdytysjärjestelmän neste ehtii vakaantua.
Muussa tapauksessa kaapin kompressori saattaa vaurioitua.

Jääkaapin käyttö

Kytke virta jääkaappiin
ja säädä oikea lämpötila

Painetaan ON/OFF (päällä/pois
päältä)-painiketta. Tällöin vihreä
merkkivalo syttyy.

ON/OFF

COOLMATIC5

Lämpötilan asetus:

Paina painiketta kunnes haluttua
lämpötilaa osoittava numero vilkkuu
näytöllä (Lämpötila voidaan säätää
välillä +2°C - +8°C.)
"+" nostaa lämpötilaa.
"-" laskee lämpötilaa.

Kun lämpötila-asetus on tehty, näyttää lämpötilanosoitin
huoneenlämpötilan.
Lämpötila-asetuksen muutoksen jälkeen anna kaapin olla käynnissä 24
tuntia. Tässä ajassa kaapin sisäinen lämpötila ehtii vakiintua.
Kun kaappi otetaan käyttöön tauon jälkeen ei lämpötilaa tarvitse asettaa
uudelleen.Termostaatti asettuu automaattisesti samaan lämpötilaan kuin
ennen virran katkaisemista.

ALARMOFF

Jääkaapin sisälämpötila

Jääkaapin sopiva käyttölämpötila on +5 °C. Käyttölämpötila on tasainen
kaikilla hyllytasoilla. Alaosan vihanneslaatikon käyttölämpötila on 3-4 °C
lämpimämpi kuin asetettu lämpötila.

29

AEG/Electrolux 8184223-00/9

Lämpötilan mittaaminen

Jos lämpötila mitataan tavallisella
lämpömittarilla, tulee se sijoittaa
vesilasiin keskelle kaappia. Silloin
se vastaa parhaiten
ruokatarvikkeiden lämpötilaa.
Älä sijoita irrallista lämpömittaria
riippumaan tai pitkälleen hyllylle.

Neuvoja:

· Asettele ruokatarvikkeet erilleen

toisistaan siten, että kylmä ilma
pääsee kiertämään niiden ympärillä.

· Älä milloinkaan laita ruokatar-

vikkeita kaappiin lämpimänä. Niiden
tulee ensin jäähtyä.

· Peitä kaikki elintarvikkeet

asianmukaisesti.

Virran katkaiseminen

Katkaise virta pitämällä
ON/OFF-painikkeita alaspainettuna
noin 5 sekuntia. Tällöin

5

lämpötila-ikkunassa lukemat

ON/OFF

COOLMATIC

siirtyvät 3:sta 1:een. Virta kytkeytyy
pois kun lukema "1" on saavutettu .
Lämpötilaikkuna sammuu.

Huomautus:
Laitetta ei voida kytkeä pois päältä tällä tavoin, ellei siihen tule virtaa, ts.
ellei pistotulppa ole kytketty pistorasiaan, tai sähkökatkoksen aikana. Kun
laitteeseen jälleen tulee virtaa, se palauttaa käyttöön ennen virran
katkeamista voimassa olleet asetukset.

Ellei laitetta tulla käyttämään pitkään aikaan:

1. Sulje laite pitämällä ON/OFF-painiketta alaspainettuina noin 5 sekunnin
ajan.

2. Irrota pistotulppa pistorasiasta tai katkaise virta virtakytkimestä.

3. Puhdista kaappi huolella (katso kappale "Huolto ja puhdistus").

4. Jätä laitteen ovet auki pahan hajun muodostumisen estämiseksi.

ALARMOFF

30

AEG/Electrolux 8184223-00/9

Hälytykset ja muut ominaisuudet

Lämpötilahälytys

Punainen varoitusvalo vilkkuu ja
äänimerkki kuuluu, kun kaapin
lämpötila on yli +12°C.
Lämpötilahälytyksen sulkeminen:
Paina kuittauspainikkeesta
kuitataksesi hälytyksen.
Punainen varoitusvalo sammuu kun

ON/OFF

COOLMATIC5

lämpötila jääkaapissa on jälleen
kylmempi kuin +13°C.
Yritä saada selville hälytyksen
aiheuttaja.
Katso kohdasta "Jos kaappi ei toimi
tyydyttävästi" .

"Ovi auki" hälytin

Jos ovi on auki yli 5 minuuttia alkaa punainen varoitusvalo vilkkua ja
äänimerkki kuulua.
Hälytyksen sulkeminen:
Paina kuittauspainiketta.
Punainen varoitusvalo sammuu, kun ovi suljetaan.

Pikajäähdytys (Coolmatic)

Pikajäähdytystä voidaan käyttää, kun halutaan jäähdyttää suurempia
ruokatarvikemääriä.
Kun pikajäähdytys on toiminnassa, asettuu lämpötila +2ºC:een.
Keltainen merkkivalo palaa.
Noin 6 tunnin jälkeen sammuu pikajäähdytys automaattisesti ja lämpötila
palautuu vähitellen aikaisemmin valituksi.
Pikajäähdytys voidaan halutessa katkaista aikaisemmin, painamalla
pikajäähdytyspainiketta.

ALARMOFF

31

AEG/Electrolux 8184223-00/9

Purkkien/pullojen jäähdytys:

Kun elintarvikkeet on asetettu
hyllylle (lue lisää kappaleesta
"Pikajäähdytyshylly"), tulee
ilmansäädin avata
maksimiasentoonsa, minkä jälkeen
pikajäähdytyspainike painetaan
sisään.
Näyttöruutu ilmoittaa ajnkohtaisen
lämpötilan ja keltainen valo syttyy
palamaan.

MIN

MAX

Kaappiin nyt syötetty kylmä ilma
jäähdyttää tavarat nopeasti.
Paina jäähdytyksen tultua valmiiksi
uudelleen pikajäähdytyspainiketta ja

ON/OFF

COOLMATIC5

ALARMOFF

palauta säädin minimiasentoonsa.
Pikajäähdytys sulkeutuu
automaattisesti 6 tunnin kuluttua.
Jääkaappi siirtyy sen jälkeen
normaaliin toimintaan aikaisemmin
asetettuja asetuksia käyttäen.

Lämpimien elintarvikkeiden jäähdytys:

Tätä toimintoa käytetään silloin kun suurempi määrä huoneenlämpöisiä
elintarvikkeita asetetaan jääkaappiin. Toiminto käynnistetään
pikajäähdytyspainiketta painamalla.
Näyttöruutu ilmoittaa ajnkohtaisen lämpötilan ja keltainen valo syttyy
palamaan.
Kun toiminto on aktivoitu, kaappiin syötetty kylmä ilma jäähdyttää tavarat
nopeasti ja jääkaapin lämpötila laskee lukemiin +2 °C. Pikajäähdytys
sulkeutuu automaattisesti 6 tunnin kuluttua. Jääkaappi palaa sen jälkeen
vähitellen normaaliin toimintaan aikaisemmin asetettuja asetuksia käyttäen.
Toiminnon voi myös keskeyttää aikaisemmin painamalla uudelleen
pikajäähdytyspainiketta.

Hiilisuodattimen toiminta

Sisäänrakennetun hiilisuodattimen
ansiosta voimakkaanhajuiset
elintarvikkeet voidaan asettaa toisten
elintarvikkeiden läheisyyteen ilman,
että niihin tarttuu hajua tai makua.

32

AEG/Electrolux 8184223-00/9

Vedenannostelijan
toiminnot

Lukitus:
Lukitustoiminto aktivoidaan
tehtaalla.

Lukituksen poistaminen
tilapäisesti:

Paina painiketta (J) noin 3 sekunnin
ajan, kunnes keltainen merkkivalo
(I) sammuu.
Käytön jälkeen lukitus kytkeytyy
jälleen päälle automaattisesti noin 3
sekunnin kuluttua.

Lukituksen poistaminen
pysyvästi:

Paina painikkeita (J) ja (K)
samanaikaisesti noin 3 sekunnin
ajan. Lukon avauduttua painikkeen
(J) tai (K) merkkivalo syttyy.

Lukituksen käyttöönotto:

Paina painikkeita (J) ja (K)
samanaikaisesti noin 3 sekunnin
ajan. Lukituksen aktivoiduttua
keltainen merkkivalo (I) syttyy.

Otettavan veden valitseminen:

Vesi valitaan ennen oton aloittamista
painamalla sisään joko
hiilihapotetun (J) tai tavallisen veden
(K) painike. Valitun painikkeen valo
syttyy. Vesivalinnan voi vaihtaa oton
aikana.
Vettä otetaan painamalla lasia tai
astiaa läppää (N) vasten. Lopeta
vedenotto vetämällä lasi tai astia
läpästä (N) poispäin. Jos vettä
vuotaa astian yli tai läikkyy, se
kerääntyy vedenannostelijan alla
olevaan vuotoaltaaseen.
Hiilihapotetun veden oton jälkeen
tapahtuu lyhyt jälkihuuhtelu.
Vuotoaltaan voi näpsäyttää irti ja
tyhjentää tarvittaessa.

IJ N

M

OKL

33

AEG/Electrolux 8184223-00/9

Valo:

Vedenannostelijan valo (O) syttyy
automaattisesti, kun vettä otetaan.

Pysyvä valo:

1. Tarkista, että vedenannostelija on
lukitusasennossa.

2. Paina sitten tavallisen veden
painiketta (K) noin 3 sekunnin ajan,
kunnes valo syttyy.
Valo palaa sen jälkeen noin puolella
teholla.

Valon sammuttaminen:

1. Tarkista, että vedenannostelija on
lukitusasennossa.

2. Paina sitten tavallisen veden
painiketta (K) noin 3 sekunnin ajan,
kunnes valo sammuu.

Vedensuodattimen vaihdon
merkkivalo:

Vedenannostelijassa on merkkivalo
(L), joka osoittaa, milloin
vedensuodatin täytyy vaihtaa. Kun
merkkilamppu palaa tasaisesti,
vedensuodatinta on käytetty noin 80
% sen arvioidusta käyttöiästä. Tämä
on oikea ajankohta
vaihtosuodattimen hankintaan. Kun
merkkilamppu vilkkuu,
vedensuodatinta on käytetty 100 %
sen käyttöiästä. Vaihda suodatin
viipymättä.
Suodatinpanoksen vaihtamisen
jälkeen (katso kohta "Huolto käytön
aikana") merkkivalo voidaan
sammuttaa painamalla tavallisen
veden painiketta (K) noin 3 sekunnin
ajan.

34

AEG/Electrolux 8184223-00/9

Kaapin sisätilat

Hyllyt j a ovilokerot ovat
irrotettavissa ja niiden paikkaa
voidaan helposti vaihtaa.
Joitakin hyllyjä on nostettava
takareunasta, jotta ne voidaan vetää
ulos.
Alempaa ovilokeroa ja
vihanneslokeron yläpuolella olevaa
lasilevyä ei saa siirtää. Niitä
tarvitaan, jotta ilma kaapin sisällä
pääsee kiertämään kunnolla.
Pystyreunaiset hyllyt tulee asettaa
siten, että reuna tulee kaapin
takaseinää vasten.

Vihanneslaatikossa on
ilmanvaihtoritilä ilmankierron
lisäämiseksi ja mahdollisen
kosteuden tiivistymisen
vähentämiseksi.

Pikajäähdytyshylly

Matalampi pikajäähdytyshylly
voidaan asettaa johonkin ylemmistä
urista. Tarkoituksenmukaisimman
toiminnon aikaansaamiseksi se tulisi
asettaa toiseksi ylimmäisiin uriin.

Käytännön ohjeita

Energiansäästövihjeitä

· Kaapin sijoituspaikka on valittava huolella. Katso kappale "Asennus".

Oikein sijoitettuna laite kuluttaa vähemmän energiaa.

· Vältä kaapin oven tarpeetonta avaamista, älä myöskään pidä sitä auki

pitkiä aikoja.

· Tarkista, että kaapin ovi on kunnolla kiinni.

· Sulata pakastetut ruokatarvikkeet jääkaapissa; näiden kylmyys vähentää

jääkaapin virrankulutusta.

· Imuroi kaapin takana sijaitsevat kompressori ja jäähdytysjärjestelmä noin

kerran vuodessa.

· Anna lämpimien elintarvikkeiden jäähtyä ennen kuin laitat ne

jääkaappiin.

35

AEG/Electrolux 8184223-00/9

· Varmista, että oven tiiviste on ehjä ja pidä se aina puhtaana.

Ympäristönäkökohtia

· Kaapin eriste ja laitteen kylmäaine eivät vahingoita otsonikerrosta.

· Pakkauksen kaikki osat ovat kierrätettäviä.

· Kaappi on suunniteltu siten, että se on helppo purkaa kierrätystä varten.

Ympäristön säästämiseksi

· Vie pakkaus sekä käytetyt jääkaapit ja pakastimet kierrätyslaitokseen.

Kysy lisätietoja paikkakuntasi viranomaisilta tai laitteen jälleenmyyjältä.

· Säilytä elintarvikkeet purkeissa, astioissa ja pakkauksissa, joita voidaan

käyttää monta kertaa.

· Käytä kaapin puhdistukseen mietoa astianpesuainetta.

· Noudata "Energiansäästövihjeitä"

Hoito ja puhdistus

Ilmanvaihtosäleikön irrotus

Ilmanvaihtosäleikkö voidaan irrottaa
esim. puhdistusta varten.
Ilmanvaihtosäleikön irrotuksen
yhteydessä tulee oven olla auki.
Napsauta säleikön yläreuna auki
vetämällä säleikköä samanaikaisesti
ulos- ja alaspäin. Vedä säleikkö
tämän jälkeen suoraan ulos, jolloin
se irtoaa.

Puhdistus

Puhdista kaappi säännöllisesti.
Kytke virta pois kaapista ja irrota
pistoke pistorasiasta.
Poista irtonaiset osat ja pese ne
käsin. Pyyhi kaappi ulkoa ja sisältä
sekä oven tiiviste. Noudata
varovaisuutta kaapin sisäosia
puhdistettaessa, jotta herkästi
rikkoontuvat reunat eivät
vahingoittuisi. Käytä pehmeää
pyyhettä ja haaleaan veteen lisättyä
mietoa astianpesuainetta. Älä sulje
ovea ennen kuin kaappi on sisältä
kokonaan kuiva.

36

AEG/Electrolux 8184223-00/9

Irrota ilmanvaihtosäleikkö (katso
kappale "Ilmanvaihtosäleikön
irrotus") ja imuroi kaapin alla oleva
alue. Siirrä kaappi etäämmälle
seinästä ja imuroi sen takana oleva
alue, jäähdytysjärjestelmä sekä
kompressori.

Kaappia siirrettäessä on lattian naarmuttamisen välttämiseksi
suositeltavaa nostaa kaappia etureunasta.

Vedenannostelijan hoito
ja puhdistus

Puhdista tarvittaessa vain pehmeällä
rievulla ja lämpimällä vedellä
annostelijan ja vesisäiliön ulkoa päin
käden ulottuvilla olevat pinnat.
Annostelijan vuotoallas voidaan
puhdistaa haaleassa vedessä, johon
on lisätty mietoa astioiden
käsinpesuainetta.
Älä käytä missään olosuhteissa
naarmuttavia ja/tai syövyttäviä
puhdistusaineita.
Jos järjestelmää ei käytetä pitkään
aikaan, sulje tuotteen vesiliitäntä.
Käytössä ollutta suodatinta ei tule
säilyttää alle 0 °C lämpötilassa,
koska suodatin saattaa haljeta veden
jäätyessä. Jos suodatin halutaan
säilyttää myöhempää käyttöä varten,
on sopiva säilytyslämpötila +5 °C.
Kun tuote otetaan käyttöön
uudelleen, järjestelmä täytyy
huuhdella huolellisesti valuttamalla
ulos vettä ainakin kolme litraa.
Jos järjestelmän sisäpuoliset vettä
kuljettavat osat t arvitsevat uusimista,
työhön tarvittava korjaussarja on
tilattavissa valtuutetusta
huoltoliikkeestä. Katso kohta
"Huolto ja varaosat".

Huolto käytön aikana

Vedensuodattimen vaihto suoritetaan
seuraavasti:
Sijoita talouspaperin pala tai
tiskirätti suodattimen alle. Irrota
suodatin kiertämällä sitä
myötäpäivään. Pieni määrä vettä
valuu ulos. Kuivaa hyvin ja asenna
uusi suodatin.
Katso kohta "Kun vesijärjestelmä
käynnistetään ensimmäisen kerran".
Vesiliitäntää ei tarvitse sulkea
suodattimen vaihdon ajaksi.
Vaihtosuodatin tilataan valtuutetulta
huoltoliikkeeltä. Katso kohta
"Huolto ja varaosat".
Hiilihappopatruunan vaihto
suoritetaan seuraavasti: Irrota
hiilihappopatruuna ja siirrä suutin
uuteen patruunaan.
Hiilihappopatruunan voi hankkia
paikalliselta jälleenmyyjältä.

37

AEG/Electrolux 8184223-00/9

Jääkaapin sulatus

Jääkaapin sulatus toimii automaattisesti aina, kun kompressori pysähtyy.
Huurteen muodostamista voidaan ehkäistä:

· laittamalla kaappiin ainoastaan jäähtyneitä elintarvikkeita

· välttämällä oven tarpeetonta avaamista ja sen pitämistä auki liian pitkiä

aikoja.

Hiilisuodattimen vaihto

Parhaan toiminnon takaamiseksi
hiilisuodatin tulee normaalikäytössä
vaihtaa kerran vuodessa.
Niitä on saatavan asuinpaikkasi
valtuutetun huoltoliikkeen kautta.
Suodatin on asennettu ritilän t aakse
ja siihen päästään käsiksi avaamalla
luukku. Ritilä avataan kiertämällä
luukkua ulospäin. Hiilisuodatin
vedetään ulos sen omaa asennusuraa
pitkin.
Uusi hiilisuodatin asennetaan
samaan uraan. Hiilisuodattimia tulee
käsitellä huolellisesti, jottei niiden
pinnasta irtoaisi nukkaa.

1

Sisävalo - lampun vaihto

Kaapin sisävalo syttyy
automaattisesti, kun kaapin ovi
avataan. (Valo sammuu jos ovi on
auki yli 7 min.) Irrota pistoke
pistorasiasta ennen lampun
vaihtamista.

Älä koske lamppuun paljain sormin. Halogeenipolttimot ovat herkkiä ihosta
irtoavalle rasvalle. Leikkaa lampun pakkaus siten, että lampun kanta
paljastuu. Laita lamppu pidikkeeseensä puristaen pakkauksen sisällä olevan
lasiosan kohdalta. Käytä kirkasta, pienpainetyypin halogeenipolttimoa.
Kanta G4. Nimellisteho 25 W/polttimo.

Kun kaappi on pois käytöstä

Kytke virta pois kaapista ja irrota pistoke pistorasiasta.
Puhdista kaappi kappaleen "Puhdistus" mukaisesti. Jätä ovi raolleen, sillä
muuten kaappiin saattaa muodostua ummehtunut haju.

38

AEG/Electrolux 8184223-00/9

Mikäli kaappi pidetään toiminnassa, pyydä jotakuta t arkistamaan tilanne,
jotta elintarvikkeet eivät pääse pilaantumaan esim. sähkökatkoksen
sattuessa.

Kesälomakytkentä

Kesälomakytkentää käytettäessä saadaan jääkaappiosan lämpötilaksi
+15 °C. Siten on mahdollista pitää jääkaappi suljettuna pidemmän
poissaolon (esim. kesäloman) yhteydessä ilman hajun- tai
homeenmuodostumisen varaa.
Paina lämpötilan valitsinta, °C+, aste kerrallaan kunnes H-(holiday) kirjain
näkyy lämpötilanäytössä (°C- toiminnan pois kytkentä). Nyt jääkaappi
toimii energiaa säästävällä kesälomakytkennällä.
HUOM! Älä säilytä elintarvikkeita jääkaapissa kesälomakytkennän aikana.
Kesälomakytkennän aikana on jääkaapin lämpötila n. +15°C. Se on liian
lämmintä elintarvikkeille.

Jos kaappi ei toimi tyydyttävästi

Jos kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit
korjata. Lue tarkoin ja noudata seuraavaa taulukkoa, niin vältyt turhilta
huoltokäynneiltä.

Ongelma Mahdollinen syy/Toimenpide

ehdotus

"" näkyy
lämpömittarinäytössä.

Jääkaapissa on liian
lämmintä.

Jääkaapissa on liian kylmä. Aseta lämpöisempi lämpötila.

Vika lämpötilamittauksessa. Ota yhteys
huoltoliikkeeseen.
(Jäähdytysjärjestelmä pitää ruokatarvikkeet
kylmänä, mutta lämpötilan asetus ei
toimi.)

Aseta kylmempi lämpötila.
Sijoita elintarvikkeet oikein jääkaapissa.
Katso kohdasta " Jääkaapin sisälämpötila".
Laita ruokatarvikkeet niin, että kylmä ilma
pääsee kiertämään niiden välissä.
Tarkista, että ovi on kunnolla kiinni ja että
tiivistelista on ehjä ja puhdas.

39

AEG/Electrolux 8184223-00/9

Jääkaapissa on liian
lämmintä.

Aseta kylmempi lämpötila.
Sijoita elintarvikkeet oikein jääkaapissa.
Katso kohdasta " Jääkaapin sisälämpötila".
Laita ruokatarvikkeet niin, että kylmä ilma
pääsee kiertämään niiden välissä.
Tarkista, että ovi on kunnolla kiinni ja että
tiivistelista on ehjä ja puhdas.

Jääkaappiin valuu vettä. Puhdista jääkaapin sulavesikouru ja

tyhjennysreikä vanupuikolla tai
piipunpuhdistajalla.

Lattialle valuu vettä. Tarkista, että kaapin takana oleva

sulavesiletku johtaa haihdutuskaukaloon.
Katso kohdasta "Ennen kaapin
käyttöönottoa".

Kompressori käy
jatkuvasti.

Aseta lämpöisempi l ämpötila.
Tarkista, että ovi on kunnolla kiinni ja että
tiivistelista on ehjä ja puhdas.

Kaappi ei toimi lainkaan.
Jäähdytys ja valo eivät
toimi. Merkkivalot eivät
toimi.

Kaapin äänitaso on liian
korkea.

Kaappiin ei ole kytketty virtaa.
Kaappiin ei tule virtaa (kokeile liittämällä
pistorasiaan jokin m uu sähkölaite).
Sulake on rikki.
Pistotulppa ei ole kunnolla pistorasiassa.

Jäähdytysjärjestelmässä muodostuu
normaalisti jonkunverran ääntä. Sykkivä
ääni syntyy, kun kaappi on käynnissä ja
kylmäaine kiertää jäähdytysjärjestelmässä.
Kun kompressori käynnistyy ja pysähtyy
saattaa termostaatista kuulua napsahduksia.

Jos äänitaso koetaan häiritseväksi:
Taivuta varovasti putkisilmukoita kaapin
takana niin että ne eivät kosketa toisiaan.
Aseta mahdollisesti pudonneet
vaimentimet (kaapin ja putkiston välissä)
takaisin paikoilleen.
Noudata tarkoin kappaleen "Asennus"
ohjeita.

40

AEG/Electrolux 8184223-00/9

Liian vähän hiilihappoa
vedessä

Liian alhainen tuloveden paine.
Hiilihappo loppumassa. Vaihda hiilihappo-

patruuna.

Liian paljon hiilihappoa
vedessä

Laimenna tavallisella vedellä. (Katso kohta
"Vedenannostelijan toiminnot")

Ei hiilihappoa Hiilihappopatruuna on tyhjä. Vaihda hiili-

happo patruuna.
Laske pois suurehko määrä hiilihapotettua

vettä. (Noin 1 litra)
Liian alhainen tuloveden paine.

Erittäin alhainen
vedenvirtaus

Pura ja puhdista liitäntäventtiilin sihti.
Saostumaa vedessä. Vaihda suodatin tai

asenna esisuodatin.

Vettä laskettaessa tulee
vain kaasua

Vedenannostelijan valo ja
keltainen merkkivalo

Tilapäinen kapasiteetin ylitys. Odota 10
minuuttia.

Vuoto vesiliitännässä. Sisäinen vuoto, ota
yhteys huoltoliikkeeseen.".

vilkkuvat
Vedensuodattimen vaihdon

merkkivalo vilkkuu
Keltainen merkkivalo

palaa tasaisesti
Vedon laskeminen

keskeytetään hetken

Suodatin käytetty loppuun. Vaihda suoda­tin.

80 % suodattimen kapasiteetista on
käytetty. Osta uusi suodatin.

2 minuutin maksimiaika saavutettu. Laske
uudelleen.

kuluttua

41

AEG/Electrolux 8184223-00/9

Tekniset tiedot

Malli S 92355--KA/S92358--KA1
Nettotilavuus jääkaappi 324 l
Leveys 595 mm
Korkeus 1800 mm
Syvyys 623 mm
Energiankulutus 175 kWh/vuosi
Energialuokka A
Nimellisteho 50 W

Sallittu vedenpaine (toiminnan varmistamiseksi)

Järjestelmän kokonaisvirtaus voi vaihdella paikallisten vesiolosuhteiden ja/tai
vedenpaineen mukaan.

Alin sallittu vedenpaine:
2,5 bar (250kPa)

Ylin sallittu vedenpaine:
5 bar (500kPa)

Älä liitä tuotetta veteen tiloissa, joissa ympäristön lämpötila voi laskea
jäätymispisteen alle. Tuotteen saa liittää vain juomavesijohtoon.
Tuotteen saa liittää vain kylmävesijohtoon.

Neuvottele asentajan kanssa, jos veden­paine on alle 1 barin.

Vedenpaineen ollessa yli 5 baria täytyy
asentaa paineenalennusventtiili
(voidaan hankkia erikoisliikkeestä)

Asennus

Liitäntäjohto

Älä poista pistoketta pistorasiasta liitäntäjohdosta vetämällä, erityisesti
silloin, kun laitetta vedetään pois kalusteesta.

· Vahingoittunut johto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun

· Jos tuotteen liitäntäjohto vahingoittuu, johdon saa vaihtaa vain

asennusoikeudet omaava huoltoliike tai henkilö, henkilövahingon
välttämiseksi.

42

AEG/Electrolux 8184223-00/9

Pakkauksen purkaminen

-

Tarkista, että kaappi on virheetön ja vahingoittumaton. Kuljetusvaurioista on
välittömästi ilmoitettava kaapin jälleenmyyjälle. Vie pakkaus
kierrätyspisteeseen. Pyydä lisätietoja paikkakuntasi vastaavalta
viranomaiselta tai laitteen jälleenmyyjältä.

Älä anna lasten leikkiä pakkauksella. Muovikelmu saattaa aiheuttaa
tukehtumisvaaran.

Kuljetustuet

Irrota teipit ja kuljetustuet:

· oven sivuilta

· hyllyistä

Poista lasihyllyn kuljetustuki
vetämällä kuljetustukia ensin
eteenpäin ja sen jälkeen hyllyjä ja
kuljetustukia eteenpäin niin pitkälle,
että se pysähtyy hyllyn nystyröihin.
Tartu hyllyn takareunaan ja vedä
hylly kuljetustukineen eteenpäin
kunnes hyllyä voi kallistaa ja
kuljetustuki poistaa. Eräiden
kaappimallien alla on
vaimennustyyny. Älä poista sitä.

Puhdistus ennen käyttöä

Puhdista kaapin sisäosat käyttäen
haaleaa vettä, mietoa pesuainetta ja
pehmeää liinaa.

Vesiletkun liittäminen

Vesiliitäntä kytketään ulko

kierteelliseen vesihanaan
(3/4 tuumaa). Työn suorittajan
täytyy olla pätevä LVI-asentaja.
Kaappi liitetään sulkuhanan kautta.
Markkinoilla on erilaisia
tyyppihyväksyttyjä hanoja ja
hanasarjoja. Vesiletkussa ei saa olla
murtumia, puristumia eikä se saa
olla kierteellä.

43

AEG/Electrolux 8184223-00/9

Ennen kuin kaappi otetaan käyttöön
ja sijoitetaan lopulliselle paikalleen,
varmista, että vesiliitäntä on tehty
oikein ja ettei vesihanan liitännässä
ole vuotoja. Tarkista myös, että 4
välipalaa ovat niille tarkoitetuilla
paikoilla, katso kuva.
Suosittelemme, että tuote sijoitetaan
jää-/pakastinkaapeille tarkoitetun
valumamaton päälle, jotta
mahdolliset vuodot on helpompi
havaita. Valumamaton voi hankkia
jälleenmyyjältä.

Vetimen kiinnitys

1. Kiinnitä vetimen kiinnike
tankoon.

2. Kiinnitä toinen kiinnike oveen.

3. Asenna tanko ja kiinnike oveen ja
ruuvaa kiinni.
HUOM! Älä kiinnitä ruuveja liian
tiukkaan (max 2 Nm) ettei oven
muovi vauriodu.

Oven kätisyyden
vaihtaminen

Oven kätisyyttä ei voi vaihtaa.
Vesijohto kulkee saranan läpi
vedenannostelijaan. Lisätietoja
jälleenmyyjältä.

1

3

2

44

AEG/Electrolux 8184223-00/9

Hiilisuodattimen asennus

Hiilisuodatin on toimitettaessa
asetettu muovipussiin, jotta sen
käyttöiästä tulisi mahdollisimman
pitkä. Suodatin tulee asettaa ritilän
taakse ennen jääkaapin
käynnistämistä.
Ritilä avataan kiertämällä luukkua
ulospäin.
Hiilisuodatin asennetaan sen j älkeen
takaosassa olevaan uraan, kotso
kuva.
Suodattimia tulee käsitellä
huolellisesti, jottei niiden pinnasta
irtoaisi nukkaa.

1

Asennus

HUOM! Kaappia paikalleen asennet-taessa, suojaa lattia naarmuttamisen
välttämiseksi.

Varmista, että laitteen takaosassa oleva pistoke ja/tai liitäntäjohto eivät
ole puristuksissa tai vahingoittuneet.

· vahingoittunut pistoke ja/tai liitäntäjohto voivat ylikuumeta ja aiheuttaa

palovaaran

Älä aseta painavia tavaroita tai itse laitetta liitäntäjohdon päälle.

· oikosulun tai tulipalon vaara.

Jos pistorasia on viallinen, älä työnnä pistoketta pistorasiaan.

· sähköiskun tai tulipalon vaara.

45

AEG/Electrolux 8184223-00/9

Jotta laite toimisi kunnolla,
varmista että:

· kaappi sijoitetaan kuivaan ja

viileään paikkaan ja ettei siihen
pääse kohdistumaan suoraa
auringonvaloa.

· kaappi tulee etäälle lämmön-

lähteistä, kuten esim. liesi tai
astianpesukone.

· kaappi on sijoitettu suoraan ja

kaikkien neljän kulmansa varassa.
Kaappi ei saa nojata seinään. Säädä
jalkojen korkeus tarpeen mukaan
toimitukseen kuuluvalla säätö­avaimella.

· ilma pääsee kiertämään vapaasti

kaapin ympärillä kaapin alla ja
takana olevat ilmakanavat eivät
peity. Kaapin yläpuolella olevan

a)

ilmatilan tulee olla vähintään 4cm.
Tämä ilmatilan tulee sijaita joko
a) suoraan kaapin yläpuolella, tai
b) kaapin yläosan takana ja
yläpuolella. Tässä tapauksessa
kaapin takana tulee olla vapaata
ilmatilaa vähintään 50 mm.

· kaappi sijoitetaan paikkaan jonka

ympäristön lämpötila vastaa
ilmastoluokkaa*, jota varten laite on

Ilmasto
luokka

SN

suunniteltu
* katso arvokilvestä kaapin sisällä.
Taulukosta ilmenee mikä ympäristön
lämpötila kuuluu mihinkin
ilmastoluokkaan.

N

ST

T

Varmista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon.
Mikäli kaappi sijoitetaan nurkkaan siten, että oven saranapuoli on seinään
päin, tulee seinän ja kaapin väliin jäädä vähintään 230 mm rako. Näin ovi
aukeaa riittävästi, jotta hyllyt saadaan vedettyä ulos.

b)

50mm

ympäristön
lämpötiloille

+10°C - +32°C

+16°C - +32°C

+18°C - +38°C

+18°C - +43°C

Pistotulppa tulee olla saavutettavissa sen jälkeen kun kaappi on paikallaan.

46

AEG/Electrolux 8184223-00/9

Kun vesijärjestelmä
käynnistetään
ensimmäisen kerran

Kun tuote on liitetty oikein
kiinteistön vesiverkkoon, on
suoritettava seuraavat toimenpiteet:
Avaa vesiliitännän hana ja käynnistä
tuote. Vesijärjestelmän pääventtiili
avautuu ja järjestelmän täyttyminen
alkaa. Odota 5 minuuttia.

Avaa toimitukseen sisältyvä
suodatin pakkauksesta ja liitä se
seuraavasti:

- Poista suodattimen suojakansi ja
ohjaa suodattimen liitinosa
suodattimen istukkaan ja kierrä
kuvan (1) mukaisesti, kunnes
suodatin kulkee kierteessä ja
suodatinpatruunan kanta on
muovisuojuksessa olevan merkin
keskellä. Katso myös huoltokannen
sisäpuolella olevaa kuvaa ja ohjetta.

- Avaa vedenannostelijan lukko.
Katso osa "Vedenannostelijan
toiminnot". Valitse hiilihapotettu
vesi ja valuta ulos noin 1,5 litraa
vettä. Alussa voi tulla jonkin verran
ilmaa.

Liitä toimitukseen sisältyvä
hiilihappopatruuna seuraavasti:

- Poista hiilihappopatruunan
suojakansi ja ruuvaa patruuna kiinni
sille tarkoitettuun suuttimeen (3),
joka on kaapin mukana. Käytä vain
käsivoimia, ei työkaluja.

1

3

2

4

47

AEG/Electrolux 8184223-00/9

- Aseta hiilihappopatruuna ja suutin
venttiiliin ja tarkista, että venttiilin
kiinnittimen leuat ovat suuttimen
vastaavien osien alla (5). Nosta
sitten kiinnittimen nostovipu (6)
ylös tasaisella liikkeellä. Katso
huoltokannen sisäpuolella olevaa
kuvaa ja ohjetta.

- Avaa vesiannostelijan lukko ja
valuta järjestelmästä vielä noin 1,5
litraa vettä tai kunnes
vesiannostelijan vesi alkaa vaikuttaa
hiilihapotetulta.

- Järjestelmä on nyt käyttövalmis.
Parhaan mahdollisen tehon
saamiseksi tuotteesta, tulee odottaa,
että lämpötila saavuttaa asetetun
arvon. Alhaisessa lämpötilassa
hiilihappoa on runsaammin kuin
korkeassa lämpötilassa.

Sähköliitäntä

Kytke kaappi maadoitettuun
pistorasiaan.
Jännite: 230 V.
Sulake: 10 A.
Katso tiedot laitteen arvokilvestä.
Kilpi sijaitsee kaapin sisällä
vasemmalla puolella.

5

6

48

AEG/Electrolux 8184223-00/9

Information om sikkerhed

Deres nye køleskab kan have andre funktioner end den tidligere model.
Gennemlæs omhyggeligt denne brugsanvisning for at lære, hvordan skabet
virker og om plejen af det. Gem denne brugsanvisning. Den vil være
uundværlig, hvis skabet senere sælges, eller foræres til andre.

Maskinen er ikke beregnet til at bruges af personer (herunder børn), der har
fysiske eller sansemæssige handicaps, eller som mangler den nødvendige
erfaring eller viden, med mindre den, der har ansvaret for deres sikkerhed,
først har instrueret dem eller har kontrolleret, at de kan betjene den korrekt

Anvendelse

· Formålet med skabet er at opbevare almindelige madvarer til

husholdningen, som omtalt i denne vejledning.

· Skabet er beregnet til opbevaring af madvarer og fremstilling af

koldt vand med eller uden kulsyre til normal husholdningsbrug i
overensstemmelse med denne brugsanvisning.
Hvis gasflasken anvendes til andre formål end det tilsigtede, eller hvis
den påfyldes af en ikke-kvalificeret person, bortfalder alle garantier
automatisk. For at garantere en korrekt funktion skal der anvendes en
Electrolux-cylinder.

· Opbevar ikke eksplosive gasser eller væsker i køle-/svaleskabet . De kan

eksplodere og medføre skader på personer eller ejendom.

· Anvend ikke skarpe genstande på kølesystemet på bagsiden og

indvendigt i skabet. Hvis kølesystemet punkteres, bliver skabet beskadiget,
og madvarerne i skabet ødelagt.

· Skabet er meget tungt. Kanter og dele, man normalt ikke kommer til,

kan være meget skarpe. Vær forsigtig ved flytning at skabet.
Anvend altid handsker.

Børn

· Vær opmærksom på at små børn ikke leger med skabet og

kontrolknapperne, eller det indvendige i skabet

49

AEG/Electrolux 8184223-00/9

Destruktion af gamle skabe

n

g

t

tep

r

k

t

Symbolet på produktet eller på pakken angiver, at dette produkt ikke

må behandles som husholdningsaffald. Det skal i stedet overgives til e
affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at
sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du
med til at forebygge eventuelle negative påvirkninger af miljøet og af
personers helbred, der ellers kunne forårsages af forkert bortskaffelse af
dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den
forretning, hvor produktet er købt, for yderligere oplysninger om

enanvendelse af de

ADVARSEL! Sørg for, at der er frit gennemtræk gennem

udluftninger, både i apparatets kabinet og i et evt. indbygningselement.

ADVARSEL! Brug íkke mekanisk udstyr eller andre midler til at

fremskynde afrimningen, bortset fra de midler, der anbefales af producenten.

ADVARSEL! Kølekredsløbet må ikke beskadiges.

ADVARSEL! Brug ikke el-udstyr i apparatets rum til madvarer,

med mindre de er af den type, som producenten anbefaler.

ADVARSEL! Tilslut kun til drikkevandsledning (vandværksvand).

odu

.

Indholdsfortegnelse

Information om sikkerhed 49................................

Destruktion af gamle skabe 50........................................

Indholdsfortegnelse 50......................................

Beskrivelse af køleskabet 52................................

Betjening (kontrolpanel) 52..........................................

Betjening (vanddispenser) 53.........................................

Inden skabet tages i anvendelse 53..........................

Sådan anvendes køleskabet 54..............................

Tænd for strømmen til køleskabe t og indstil den korrekte temperatur 54.......

Temperaturen inde i køleskabet 54.....................................

Måling af temperaturen 55...........................................

Sluk for strømmen 55...............................................

Alarmer og andre funktioner 56.......................................

50

AEG/Electrolux 8184223-00/9

Skabets indvendige dele 60..........................................

Råd og vejledning 60........................................

Energibesparelse 60................................................

Skabet og miljøet 61................................................

Beskyt miljøet 61..................................................

Vedligeholdelse 61..........................................

Afmontering af ventilationsristen 61...................................

Rengøring 61......................................................

Beskyttelse og rengøring af vanddispenseren 62..........................

Service under drift 63...............................................

Afrimning af køleskabet 63..........................................

Udskiftning af kulfilter 63...........................................

Udskiftning af lampe i toppanelet 63...................................

Når skabet ikke skal anvendes 64......................................

Hvis skabet ikke fungerer 64.................................

Tekniske data 66............................................

Tilladt vandtryk (for at sikre korrekt drift) 67............................

Installation 67..............................................

Udpakning 67.....................................................

Fjern transportsikringerne 67.........................................

Rengøring 68......................................................

Tilslutning af vandslange 68..........................................

Omhængsling af dør 68.............................................

Installation af kulfilter 69............................................

Tilslutningsledningen 69............................................

Montering af håndtag 69.............................................

Placering af skabet 70...............................................

Når vandsystemet startes første gang 71................................

Elektrisk tilslutning 71..............................................

51

AEG/Electrolux 8184223-00/9

Beskrivelse af køleskabet

5

2

1

1

1

1

1

1

3

4

6

6

6

7

Betjening (kontrolpanel)

ON/OFF

A

BC

5

DF

A. Afbryder til køleskab Tænder
og slukker for køleskabet.

COOLMATIC

E

1. glashylde

2. gitter

3. grøntsagsskuffe

4. ventilationsgitter

5. smørrum
6hyldeidør

7. flaskehylde

ALARM OFF

GH

G. Alarmknap Anvendes til at
afbryde lydalarmen.

B. Grønne indikatorlampe Lyser
når køleskabet kører.

C. Temperaturdisplay Viser
gennemsnitstemperat uren i
køleskabet.

D. Temperaturvælgere
E. Knap til hurtigkøling

(COOLMATIC) Anvendes til at
tænde og slukke for
hurtigkølingsfunktionen.

F. Gul indikatorlampe Lyser ved
hurtigkøling.

H. Rød advarselslampe Blinker,
når en af alarmerne er blevet udløst.

52

AEG/Electrolux 8184223-00/9

Betjening (vanddispenser)

IJ N

I. Gul indikatorlampe

Lyser, når låsefunktionen er
aktiveret.

J. Knap til kulsyreholdigt vand

- Anvendes for at vælge
kulsyreholdigt vand.

- Til til- og frakobling af
låsefunktionen.

K. Knap til almindeligt vand

- Anvendes for at vælge almindeligt
vand.

- Til at tænde/slukke
baggrundsbelysningen.

M

O

- Slukker indikatorlampen, der
angiver, at vandfilteret skal skiftes.

L. Gul indikatorlampe

Lyser, når vandfiltret skal skiftes.

NB! Filter skal ikke anvendes i
Danmark

M. Tapning af vand

Aktiveres, når et glas eller lignende
trykkes opad mod lugen.

N. Luge
O. Lyset

KL

Inden skabet tages i anvendelse

Anbring skabet, som omtalt i
afsnittet "Placering af skabet".
Kontrollér at drænslangen på
bagsiden af skabet er nede i
drypbakken.

Inden stikket sættes i stikkontakten for første gang, skal man lade
skabet stå oprejst i ca. 4 timer, da kompressoren ellers kan
beskadiges. Dette giver olien mulighed for at returnere til
kompressoren.

53

AEG/Electrolux 8184223-00/9

Sådan anvendes køleskabet

Tænd for strømmen til
køleskabet og indstil
den korrekte temperatur

Tryk på ON/OFF (tænd/sluk)­knappen. Den grønne kontrollampe
lyser.

Indstilling af temperaturen

Tryk på knapperne indtil den
ønskede temperatur blinker på
temperaturdisplayet. (Temperaturen
kan indstilles mellem +2°C og
+8°C).
"+" hæver temperaturen.
"-" sænker temperaturen.
Når den er indstillet, viser
temperaturdisplayet
stuetemperaturen.
Lad skabet køre i 24 timer, når
temperaturindstillingen ændres.
Dette giver temperaturen mulighed
for at stabilisere sig inde i skabet.

Temperaturen inde i
køleskabet

Passende opbevaringstemperatur i
køleskabet er ca. +5°C.
Opbevaringstemperaturen i skabet er
den samme på samtlige hylder.
Grønsagsskuffen er placeret i bunden
og har en varetemperatur, der er
3-4°C varmere end den indstillede
temperatur.

ON/OFF

COOLMATIC5

ALARMOFF

54

AEG/Electrolux 8184223-00/9

Måling af temperaturen

Hvis temperaturen måles med et
standardtermometer, bør det
anbringes i et glas vand centralt
placeret i skabet. Dette vil give et
billede af temperaturen inde i
madvarerne. Anbring ikke
termometret hængende eller liggende
direkte på hylden.

Tips:

· Fordel madvarerne, så den kolde

luft kan cirkulere frit mellem
produkterne.

· Anbring aldrig varme ting i

skabet vent til de er kølet ned.

· Dæk alle madvarer.

Sluk for strømmen

For at slukke, holdes
ON/OFF-knappen nede ca. 5

5

sekunder. Dette medfører at en

ON/OFF

COOLMATIC

nedtælling fra "3" til "1" sker på
temperaturvinduet. Når "1" er nået
slukkes kølen. Temperaturvinduet
slukker.

Bemærk:

Produktet kan ikke slukkes på denne måde hvis det er uden strøm, d.v. s . hvis
tilslutningsledningen ikke er tilkoblet eller hvis der er strømafbrydelse. Når
produktet får strøm igen vender det tilbage til de indstillinger det havde
inden det blev uden strøm.

Hvis produktet ikke skal bruges i en længere periode:

1. Sluk for produktet ved at trykke på ON/OFF-knappen og holde den inde i
cam 5 sekunder.

2. Træk tilslutningsledningen ud eller sluk for strømmen.

3. Rengør nøje (se afsnit "vedligeholdelse").

4. Lad døren stå åbne for at forhindre at dårlig lugt opstår.

ALARMOFF

55

AEG/Electrolux 8184223-00/9

Alarmer og andre
funktioner

Temperaturalarm

Hvis temperaturen stiger til over
+12˚C, vil den røde advarselslampe
begynde at blinke, og der vil lyde en
alarm.
Afbryd alarmen:
Tryk på alarmknappen for at afbryde
alarmen. Den røde advarselslampe
slukker, når temperaturen i kølen
igen falder til under +13˚C.
Find årsagen til alarmen. Se afsnit
"Hvis skabet ikke fungerer
tilfredsstillende".

Alarm for åben dør

Hvis døren er åben i mere end 5
minutter, begynder den røde
advarselslampe at lyse og der vil
lyde en alarm.
Afbryd lydalarmen ved at trykke på
alarmknappen. Den røde
advarselslampe slukker, når døren
lukkes.

Hurtigkøling (COOLMATIC)

Anvend hurtigkøling ved nedkøling
af store mængder varer. Når der
tændes for hurtigkøling indstilles
temperaturen automatisk på +2˚C.
Den gule lampe lyser. Efter ca. 6
timer afbrydes hurtigkølingen og
temperaturen vender gradvist tilbage
til den tidligere indstillede
temperatur. Det er muligt manuelt at
afbryde for hurtigkølingen ved at
trykke på indfrysningsknappen igen.

ON/OFF

ON/OFF

ON/OFF

COOLMATIC5

COOLMATIC5

COOLMATIC5

ALARMOFF

ALARMOFF

ALARMOFF

56

AEG/Electrolux 8184223-00/9

Nedkølning Dåse/Flaske:

Når varerne er placeret på hylden (se
under rubrikken
Hurtignedkølingshylde) skal
luftreguleringen åbnes til sin maks.
position, tryk derefter knappen ind
for hurtig nedkøling.
Displayet viser den nuværende
temperatur, samt at den gule lampe
lyser.
Forceret kølet luft vil da køle
varerne ned.
Ved afsluttet nedkøling trykkes igen

MIN

MAX

på hurtignedkølingsknappen, og
justeringen sættes tilbage på min.
position.
Efter 6 timer afsluttes

ON/OFF

COOLMATIC5

ALARMOFF

hurtignedkølingen automatisk.
Skabet vender derefter tilbage til
normal drift med de tidligere
indstillinger.

Nedkøling af varme varer:

Denne funktion anvendes i forbindelse med, at en større mængde
stuetempererede varer er placeret i køleskabet. Funktionen startes ved at
trykke hurtignedkølingsknappen ind.
Displayet viser den nuværende temperatur, samt at den gule lampe lyser.
Når funktionen er aktiveret, vil forceret luft køle varerne ned, og
temperaturen i skabet stilles om til +2°C. Efter 6 timer afsluttes
hurtignedkølingen automatisk, og temperaturen vender efterhånden tilbage
til den tidligere indstillede temperatur.
Funktionen kan også afbrydes tidligere ved igen at trykke på
hurtignedkølingsknappen.

Vanddispenserens funktioner

Låsefunktion:

Låsefunktionen er aktiveret fra

Efter anvendelse aktiveres
låsefunktionen automatisk igen efter
ca. 3 sekunder.

fabrikken.

Midlertidig oplåsning:

Hold knappen (J) eller (K)
indtrykket i ca. 3 sekunder, indtil
den gule indikatorlampe (I) slukkes.

57

AEG/Electrolux 8184223-00/9

Permanent oplåsning:

Hold knapperne (J) og (K)
indtrykket samtidigt i ca. 3 sekunder.
Når enheden er låst op, lyser
knappen (J) eller (K).

Sådan aktiveres låsefunktionen:

Hold knapperne (J) og (K)
indtrykket samtidigt i ca. 3 sekunder.
Når enheden er aktiveret, lyser den
gule indikatorlampe (I).

Valg og tapning af vand:

Typen af vand vælges ved, at man
inden tapningen enten trykker på
knappen for kulsyreholdigt vand (J)
eller knappen for almindeligt vand
(K). Det aktuelle valg angives, ved
at den respektive knap lyser. Du kan
skifte vandtype, mens der tappes
vand.
Tapningen sker, ved at man trykker
et glas eller en beholder op mod
lugen (N). Tapningen stoppes ved at
føre glasset eller beholderen væk fra
lugen (N). Eventuelle dråber og spild
opsamles i dråbeskålen nederst på
vanddispenseren. Samtidig med at
man holder op med at tappe
kulsyreholdigt vand, sker der en kort
efterskylning. Dråbeskålen kan
klikkes af og tømmes efter behov.

Belysning:

Vanddispenserens belysning (O)
tændes automatisk, når du tapper
vand.
Permanent belysning:

1. Kontroller, at vanddispenseren er
lås op.

2. Hold derefter knappen for
almindeligt vand (K) indtrykket i ca.
3 sekunder, indtil lyset tændes.
Lampen lyser derefter med ca. 50%
af fuld styrke.

IJ N

M

OKL

58

AEG/Electrolux 8184223-00/9

Slukning af belysningen:

1. Kontroller, at vanddispenseren er
lås op.

2. Hold derefter knappen for
almindeligt vand (K) indtrykket i ca.
3 sekunder, indtil lampen slukkes.

Indikatorlampe for vandfilter:
OBS ! Filter må & skal ikke
anvendes i Danmark. Skabet
fungere uden filter.

Vanddispenseren er udstyret med en
indikatorlampe (K), der viser, når
vandfilteret skal skiftes. Når
indikatorlampen lyser konstant, er
vandfilteret udnyttet ca. 80% af
filterets forventede levetid. I denne
tilstand anbefales det at købe et nyt
filter. Når indikatorlampen blinker,
er vandfilteret udnyttet 100% af sin
levetid. Udskift straks filteret.
Indikatorlampen vil på sigt lyse (selv
om filteret ikke er monteret).
Indikatorlampen slukkes ved at
holde knappen for almindeligt vand
(K) indtrykket i ca. 3 sekunder, indtil
indikatorlampen slukkes.

Kulfilterets funktion

Det indbyggede kulfilter gør, at varer
med stærk lugt kan placeres i
nærheden af andre varer, uden at
disse tager mod smag og lugt.

IJ N

M

OKL

59

AEG/Electrolux 8184223-00/9

Skabets indvendige dele

Hylderne og rummene i døren kan
flyttes og let æ ndres.
Nogle hylder skal løftes op mod
bagkanten for, at man kan tage dem
ud.
Den nederste flaskehylde skal altid
være på plads nederst i døren.
Dørhylden over skal placeres således
at over- eller underkant flugter med
glashylden over de øverste
grøntsagsskuffer. Glashylderne over
grøntsagsskufferne må ikke fjernes.
Disse er nødvendige for at skabe
korrekt cirkulation i skabet.
Hylder med høj kant bør anbringes
med den høje kant bagerst i skabet .

Grønsagsskuffen har en
ventilationsliste for at øge
luftcirkulationen og mindske
risikoen for kondens.

Hurtignedkølingshylde

Den fladere hurtignedkølingshylde
kan placeres i et af de øverste spor .
For at opnå den bedst mulige
funktion skal hylden placeres i andet
spor ovenfra.

Råd og vejledning

Energibesparelse

· Vær omhyggelig med placering af skabet. Se afsnittet "Placering". Hvis

det placeres korrekt vil skabet forbruge mindst energi.

· Undgå at åbne skabet unødvendigt og i for lang tid af gangen.

· Kontrollér jævnligt om døren er lukket.

· Optø frosne madvarer i køleskabet. Kulden fra de frosne varer

"anvendes" i køleskabet.

· Støvsug kompressoren og kølesystemet bag på skabet ca. en gang om

året.

60

AEG/Electrolux 8184223-00/9

· Lad varme madvarer køle ned inden de anbringes i køleskabet.

· Kontroller at dørpakningen altid er hel og ren.

Skabet og miljøet

· Pakningen i døren og kølemidlet i skabet vil ikke beskadige ozonlaget.

· Al indpakningsmaterialet kan genbruges.

· Skabet er designet til let at kunne demonteres og efterfølgende

genanvendes.

Beskyt miljøet

· Aflever indpakningsmateriale, kasserede køleskabe og frysere på en

genbrugsstation. Kontakt evt. kommunen for yderligere information.

· Opbevar madvarer i beholdere, der kan genanvendes. Begræns brugen af

engangsmaterialer så meget som muligt.

· Ved rengøring af skabet anvendes en mild opløsning af hånd-

opvaskemiddel.

· Følg anvisningerne i afsnittet "Energibesparelse".

Vedligeholdelse

Afmontering af ventilationsristen

Vær forsigtig med vandslangen
gennem gangløbet, når du fjerner og
sætter ventilationsgitteret på i gen.
Døren skal være åben, når
ventilationsristen afmonteres. Træk
den øverste kant af risten
udad/nedad. Træk så lige ud i risten
forheltatfjerneden.

Rengøring

Rengør skabet med jævne
mellemrum.
Sluk for strømmen til skabet og træk
stikket ud af stikkontakten.

Rengøring indvendigt

Tag alle løse dele ud, og vask dem af
i hånden. Rengøring indvendigt og
udvendigt samt af dørpakningen,
foretages med en blød klud og en
opløsning af et mildt
håndopvaskemiddel i lunkent vand.
Luk ikke døren før skabet er helt tørt
indvendig.

61

AEG/Electrolux 8184223-00/9

Rengøring udvendigt

Brug vand og et neutralt
rengøringsmiddel til rengøring af
dørens rustfri ydre, da døren er
belagt med en speciel
overfladebehandling, der forebygger
fingeraftryk. Brug ikke stærke
rengøringsmidler.
Afmontér ventilationsristen (se
afsnittet "Afmontering af
ventilationsristen") og støvsug under
skabet. Træk skabet ud fra væggen
og støvsug bag skabet, kølesystemet
og kompressoren.

Beskyttelse og
rengøring af
vanddispenseren

Rengør efter behov dispenserens og
vandbeholderens yderside, dvs. de
dele der er tilgængelige, med en blød
klud og varmt vand.

Ved flytning af skabet, bør
man løfte det i forkanten
for at undgå at beskadige
gulvet.

Dispenserens dråbeskål kan rengøres
i en lunken opløsning af mildt
opvaskemiddel og vand.

Der må under ingen omstændigheder
anvendes slibende og/eller
aggressive rengøringsmidler.
Når produktet tages i drift igen, skal
systemet skylles grundigt igennem,
så mindst tre liter vand tappes ud.

Hvisdererbehovforatrense
systemet vandførende dele
indvendigt, bestilles et fornødent
rensesæt via Electrolux Service A/S
påTelefon70117400ellervia
vores hjemmeside på
www.electrolux.dk

62

AEG/Electrolux 8184223-00/9

Service under drift

Sådan udskiftes Kulsyrepatronen/cylinderen: Afmonter kulsyrepatronen,
og flyt adapteren over på den nye cylinder. Distributører af kulsyrepatroner/
cylindre findes via vores hjemmeside www.electrolux.dk

Afrimning af køleskabet

Køleskabet afrimer automatisk, hver gang kompressoren stopper.
Frostdannelsen kan begrænses ved:

· ikke at anbringe varme madvarer i skabet.

· ikke at åbne døren unødvendigt eller holde

denåbeniforlangtid

Udskiftning af kulfilter

For at opnå den bedst mulige
funktion skal kulfilteret udskiftes en
gang om året ved normal
anvendelse.
Nye kulfiltre kan købes hos den
lokale forhandler. Filteret er placeret
bag gitteret og bliver tilgængeligt
ved at åbne lemmen. Gitteret åbnes
ved at dreje lemmen udad.
Kulfilteret trækkes derefter ud af det
spor, som kulfilteret løber i.
Det nye kulfilter monteres derefter i
samme spor. Filtrene bør behandles
forsigtigt, så der ikke løsnes spåner
fra overfladen

1

Udskiftning af lampe i
toppanelet

Lyset tænder automatisk, når døren
åbnes. Inden udskiftning af pæren,
skal man tage stikket ud af
stikkontakten.

Rør ikke ved pæren med hænderne. Halogenpærer er følsomme over for
fedtet på huden. Klip indpakningen til pæren bort ved soklen. Tag om
indpakningen når pæren sættes ned i soklen. Anvend en klar lavtryks
halogenpære. UV-blocked. Sokkel G4. Fatning25 W.

63

AEG/Electrolux 8184223-00/9

Når skabet ikke skal anvendes

Sluk for strømmen til skabet og træk stikket ud af stikkontakten.
Rengør skabet som omtalt i afsnittet "Rengøring" . Luk ikke døren, da dette
vil m edføre, at der dannes en muggen lugt inde i skabet.
Hvis skabet skal stå tændt, så spørg en nabo eller en bekendt om at se efter
det en gang i mellem, for at forhindre madvarerne i skabet i at blive ødelagt
i tilfælde af strømsvigt.

Ferieperiode

I ferieperioden er temperaturen i køleskabsrummet cirka +15 °C. Dette giver
mulighed for at lade det tomme køleskab være slukket ved længere tids
fravær (f.eks. under ferie) uden risiko for lugt eller mugdannelse.
Tryk på køleskabets temperaturvælger, °C + , et trin ad gangen til bogstavet
H (holiday) ses i temperaturruden (°C- ved tilbagestilling).
Nu arbejder køleskabet i den energibesparende ferieindstilling.
OBS! Opbevar ingen fødevarer i køleskabet i ferieperioden. I ferieperioden
holdes temperaturen cirka +15 °C. Det er for varmt for fødevarer
.

Hvis skabet ikke fungerer

Hvis skabet ikke fungerer tilfredsstillende, er det ofte muligt at rette dette
selv. For at undgå unødvendigt servicebesøg, bør nedenstående vejledning
gennemlæses og følges.

Problem Mulig årsag / Løsning

"" ses på
temperaturdisplayet.

Der er for varmt i
køleskabet.

Der er opstået en fejl i måling af
temperaturen. Tilkald en servicetekniker.
(Kølesystemet vil fortsat holde varerne
kolde, men temperaturindstillingen virker
ikke).

Indstil til en lavere temperatur.
Anbring madvarerne på den rigtige plads i

køleskabet. Se afsnittet om "Temperaturen
inde i køleskabet".

Fordel madvarerne således at den kolde
luft frit kan cirkulere omkring dem.

Kontrollér at døren er helt lukket og at
dørpakningen er hel og ren.

64

AEG/Electrolux 8184223-00/9

Dererforkoldti
køleskabet.

Indstil en højere temperatur.
Grøntsager og andre varer der let fryser

kan have været på en hylde, der er "for
kold". Se afsnittet "Temperaturen i
køleskabet".

Der løber vand ud på
gulvet.

Anbring tøvandsslangen på bagsiden af
skabet, over drypbakken. Se afsnittet
"Inden skabet tages i anvendelse".

Kompressoren kører
uafbrudt.

Indstil en højere temperatur.
Kontrollér at døren er helt lukket og at

dørpakningen er hel og ren.

Skabet virker ikke.
Kølingen eller
interiørlampen virker ikke.
Ingen af indikatorlamperne
lyser.

Lydniveauet i skabet er for
højt.

Der er ikke tændt for skabet.
Der kommer ikke strøm til skabet. (Prøv at
tilslutte et andet elektrisk apparat til
stikkontakten).
Der er gået en sikring.
Stikket er i kke sat ordentlig i stikkontakten

Kølesystemet vil altid give nogle lyde fra
sig. En pulserende lyd høres, når
kølemidlet pumpes rundt i kølerørene. En
tikkende lyd kan høres fra termostaten, når
kompressoren tænder og slukker.
Lydniveauet afhænger af betjeningen af
skabet.
Hvis du mener, at lydniveauet ikke er
korrekt:
Ret forsigtigt rørene på bagsiden af skabet.
Kontrollér at de ikke rører hinanden.
Hvis et mellemstykke (mellem skabets
væg og rørerne) har løsnet sig, sættes det
på plads igen.
Følg nøje vejledningerne i afsnittet
“Placering af skabet”.

For lidt kulsyre i vandet For lavt i ndkommende vandtryk.

Der er næsten ikke mere kulsyre. Skift
gasflaske.

For meget kulsyre i vandet Spæd med almindeligt vand. (Se afsnittet

"Funktioner for vanddispenseren")

65

AEG/Electrolux 8184223-00/9

Ingen kulsyre Gasflasken er tom. Skift gasflaske.

Tap en større mængde kulsyreholdigt vand.
(Ca. 1 liter)

For lavt indkommende vandtryk.

Meget lavt vandtryk Afmonter og rens sien i

tilslutningsventilen.
Aflejringer i vandet. Skift filter eller

installer forfilter.

Der kommer kun gas ved
tapning

Vanddispenserens lampe og
den gule indikatorlampe
blinker

Indikatorlampe for vand­filter blinker

Indikatorlampe lyser
konstant gult

Tapningen afbrydes efter et
stykke tid

For højt indkommende vandtryk. Installer
en trykbegrænser.
Momentan kapacitet overskredet. Vent 10
min.

Lækage i vandtilslutningen. Indre lækage,
kontakt service.

Filteret er slidt. OBS ! filteret må & skal
ikke anvendes i Danmark.

80% af filterkapaciteten er opbrugt. OBS !
filteret må & skal ikke anvendes i
Danmark.

Maks. tid på 2 minutter er opnået. Tap på
igen.

Tekniske data

Model S 92355--KA/S 92358--KA1
Nettovolume 324 l
Bredde 595 mm
Højde 1800 mm
Dybde 650 mm
Energiforbrug 175 kWh/år
Energiklasse A
Effekt 50 W

66

AEG/Electrolux 8184223-00/9

Tilladt vandtryk (for at sikre korrekt drift)

Systemets samlede produktion kan variere afhængigt af lokale vandforhold
og/eller vandtryk.

Lavest tilladte vandtryk:
2,5 bar (250kPa)

Højst tilladte vandtryk:
5 bar (500kPa)

Tilslut ikke produktet til vand i lokaler, hvor den omgivende
temperatur kan falde til under frysepunktet.
Produktet skal altid tilsluttes drikkevands- forsyningen.
Produktet skal altid tilsluttes koldtvands- forsyningen.

Spørg din installatør, om vandtrykket
er under 2,5 bar.

Ved vandtryk over 5 bar skal der
monteres en reduktionsventil (fås i
specialforretninger)

Installation

Udpakning

Kontroller at produktet er ubeskadiget, og at alle dele er medleveret.
Eventuelle transportskader, fra en transport som De ikke selv har foretaget,
skal anmeldes til forhandleren inden 7 dage fra modtagelsen

Placer indpakningsmaterialet så små børn
ikke kan komme til skade m ed det under leg.

Fjern
transportsikringerne

Fjern tapen og transportsikringerne
fra

· dørenes indersider

· hylderne

Fjern transportsikringerne fra
glashylderne ved at skubbe
sikringerne fremad langs hylderne,
indtil de stopper ved forkanten af
hylderne. Tag i bagkanten af hylden
og træk transportsikringen fremad,
indtil transportsikringen kan fjernes.

67

AEG/Electrolux 8184223-00/9

Rengøring

Rengør skabet indvendigt med
lunkent vand og lidt mildt
håndopvaskemiddel på en blød klud.

Tilslutning af
vandslange

Vandtilslutningen kobles til en vand­hane med udvendigt gevind (3/4
tomme). Arbejdet bør udføres af en
kyndig VVS-installatør. Skabet skal
tilsluttes via en tilslutningshane. På
markedet findes der forskellige
typegodkendte haner og muffer.
Vandslangen må ikke være knækket,
klemt eller bøjet.
Inden skabet tages i brug og placeres
på sin endelige plads, skal du sørge
for, at vandtilslutningen er korrekt
udført, og at der ikke forekommer
utætheder i tilslutningen til skabets
vandventil eller til vandhanen. Samt
at de 4 afstandsstykker sidder
korrekt (se billedet).

V i anbefaler, at produktet placeres på
en afløbsmåtte, der er beregnet til
køle-/fryseskabe, for at gøre det
nemmere at opdage eventuelle
utætheder. Du kan købe en
afløbsmåtte hos din forhandler.

Omhængsling af dør

Det er ikke muligt at omhænge
døren.

68

AEG/Electrolux 8184223-00/9

Installation af kulfilter

Ved levering af kulfilteret er det
placeret i en plastpose for at sikre
filtrets levetid. F iltret skal placeres
bag gitteret, før skabet startes.
Gitteret åbnes ved dreje lemmen
udad. Kulfilteret m onteres i det spor,
der findes i bagkanten (se billedet).
Filtrene bør behandles forsigtigt, så
der ikke løsnes spåner fra
overfladen.

Montering af håndtag

1. Skru et håndtagbeslag på
håndtagstangen.

2. Skru det andet håndtagbeslag fast
på skabsdøren.

3. Sæt håndtagstangen sammen med
håndtagfæstet på døren og skru
sammen.
OBS! Stram ikke skruerne for hårdt
(max 2 Nm) plastmaterialet i døren
kan blive beskadiget.

1

1

3

2

Tilslutningsledningen

Træk ikke stikket ud ved at hive i
ledningen, vær akstra
opmærksom når skabet trækkes
ud af skabet.

· En ødelagt ledning kan forårsag

kortslutning og brand.

· Hvis tilslutningsledningen til

produktet beskadiges, må det kun
byttes af leverandøren, autoriseret
servicevirksomhed eller en behørig
person for at undgå fare.

69

AEG/Electrolux 8184223-00/9

Placering af skabet

Kontrollér at tilslutningsledning og/eller stikkontakten ikke er ødelagt
eller i klemme bak skabets bagvæg.

· en øbelagt tilslutningsledning og stikkontakten kan overophede og

forårsake brand.

Stil ikke produktet eller andre tunge ting ovenpå ledningen.

· der er risiko for kortslutning og brand.

Sæt ikke stikkontakten i stikket, hvis stikkontaken er ødelagt.

· der er risiko for kortslutning og brand.

For at sikre at skabet fungerer som
det skal, bør man sikre at:

· skabet placeres på et tørt, koldt

sted, der ikke er udsat for direkte
sollys.

· skabet ikke er anbragt i nærheden

af en varmekilde, fx et komfur eller
opvaskemaskine.

· skabet står oprejst og hviler på

alle fire fødder/hjul. Skabet bør ikke
læne op ad en væg. Om nødvendigt
indstilles fødderne med den
medfølgende indstillingsnøgle.

· Luftcirkulationen omkring skabet

skal være god, luftkanalerne under
og bag skabet skal være frie og ikke
blokerede.
Ventilationsåbningen over skabet
skal være mindst 4cm.
Ventilationsåbningen kan enten
placeres
a) direkte over skabet eller
b) oven for overskabet. Pladsen
bagved overskabet skal da være
mindst 50 mm dyb.
Hvis luften hindres af f.eks. gitter,
kan pladsen øges nogle cm.

a)

b)

50mm

70

AEG/Electrolux 8184223-00/9

· skabet placeres på et sted, hvor

omgivelses- temperatur svarer til den
klimaklasse*, som skabet er
konstrueret til.
* Se typeskiltet, som findes inde i
skabet.
Tabel viser, hvilke omgivelses­temperaturer der gælder for de
forskellige klimaklasser.

Hvis skabet er anbragt i et hjørne, og
den hængslede side vender ind mod
væggen, skal der være en afstand på
mindst 230 mm mellem væggen og
skabet for at døren skal kunne åbnes
tilstrækkeligt til at hylderne kan
tages ud.

Når vandsystemet startes første
gang

Når produktet er korrekt tilsluttet til
ejendommens vandforsyning, skal
du gøre følgende:

Åbn hanen på vandtilslutningen, og
start produktet. Vandsystemets
hovedventil åbnes, og systemet
fyldes. Vent i 5 minutter.

Bemærk !
Der medfølger et filter i
køleskabet. Dette filter skal & må
ikke benyttes i Danmark. Filteret

bruges i lande med dårlig
vandkvalitet og hvor klor tilsættes
drikkevandet. Billedet og
anvisningen på indersiden af
servicelugen kan illustrere at filteret
skal anvendes. Bemærk, at det ikke
må & skal bruges i Danmark.

Klima­klasse

SN

N

ST

T

med omgivelses­temperaturer på

+10°C til +32°C

+16°C til +32°C

+18°C til +38°C

+18°C til +43°C

El-stikket skal være tilgængeligt
efter produktets installation.

Kontrollér at drænslangen på
bagsiden af skabet er nede i
drypbakken.

Elektrisk tilslutning

Tilslut skabet til en jordet
stikkontakt.
Spænding: 230 V.
Sikring: 10 A.
Der henvises til mærkepladen på
venstre inderside i skabet.

71

AEG/Electrolux 8184223-00/9

- Lås vanddispenseren op. Se
afsnittet "Funktioner for
vanddispenseren". Vælg kulsyre
holdigt vand, og tap ca. 1,5 liter
vand. I starten kan der komme en del
luft.

Tilslut den medfølgende
Gaspatron/cylinder på følgende
måde:

- Fjern cylinderens beskyttelseslås,
og skru gaspatron fast i den til
formålet beregnede adapter (3), der
er

vedlagte i skabet. Benyt kun

håndkraft, ikke værktøj.

- Placer gaspatron/cylinder med
adapteren i ventilen, og sørg for, at
ventilbøjlens hakker befinder sig
under adapterens modstand (5). Slå
derefter bøjlens arm op (6) i en
ubrudt bevægelse. Se billedet samt
anvisningen på indersiden af
servicelugen.

3

56

4

- Lås vanddispenseren op, og tap
yderligere ca. 1,5 liter vand af
systemet, eller i ndtil der vises tegn
på kulsyreholdigt vand i
vanddispenseren.

- Systemet er nu klar til brug. For at
opnå den bedst mulige ydelse med
produktet, bør du vente, indtil den
indstillede driftstemperatur er nået.
Lav temperatur giver mere kulsyre,
høj temperatur giver mindre kulsyre.

72

AEG/Electrolux 8184223-00/9

Viktig informasjon om sikkerhet

Ditt nye kjøleskap kan ha andre funksjoner enn det forrige.
Les nøye gjennom disse instruksjonene for å læ re hvordan skapet virker og
hvordan man skal ta vare på det. Ta vare på bruksanvisningen. Den vil være
nyttig dersom skapet selges eller det blir gitt bort senere.
Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med
redusert fysisk eller psykisk helse eller som mangler erfaring eller
kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om
bruken av apparatet av en person som er ansvarlig for deres sikkerhet

Slik brukes skapet

· Skapet er beregnet for oppbevaring av matvarer og fremstilling av kaldt
vann med eller uten kullsyre for vanlig husholdning i samsvar med denne
bruksanvisningen.

· Bruk av gasstuben for annet formål enn det den er beregnet for,
som påfylling utført av uvedkommende, medfører automatisk at alle
garantier erklæres ugyldige. For å sikre korrekt funksjon må det kun
brukes gassylindere fra Electrolux.

· Ikke oppbevar eksplosive gasser eller væsker i kjøleskapet eller

frysedelen. De kan eksplodere og forårsake person- og materielle skader.

· Ikke la skarpe gjenstander komme i kontakt med kjølesystemet på

baksiden av skapet. Dersom kjølesystemet blir punktert, vil skapet skades og
maten inni kan bli ødelagt.

· Ikke oppbevar kullsyreholdige drikker eller flasker i frysedelen.

Glassflasker kan sprekke.

· Skapet er tungt. Kantene og utstående deler kan være skarpe. Vær

forsiktig når skapet flyttes, og bruk alltid hansker.

Barn

· Pass på slik at ikke små barn kan komme til skapets betjeningsorganer

eller innsiden av skapet.

73

AEG/Electrolux 8184223-00/9

Ved skroting av skapet

Symbolet på produktet eller på emballasjen viser at dette produktet

ikke må behandles som husholdningsavfall. Det skal derimot
bringes til et mottak for resirkulering av elektrisk og elektronisk
utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til
å forebygge de negative konsekvenser for miljø og helse som gal hånd­tering kan medføre. For nærmere informasjon om resirkulering av
dette produktet, vennligst kontakt kommunen, renovasjonsselskapet
eller forretningen der du anskaffet det.

ADVARSEL! Hold ventilasjonsåpningene i apparatets kabinett eller

i den innebygde strukturen fri for blokkeringer.

ADVARSEL! Ikke bruk andre mekaniske redskaper for å få

fortgang i tineprosessen enn de som er anbefalt av produsenten.

ADVARSEL! Ikke ødelegg kjølekretsen.

ADVARSEL! Ikke bruk elektriske apparater inni rommet der

matvarene oppbevares, dersom apparatene ikke er uttrykkelig anbefalt av
produsenten

ADVARSEL! Skal kun koples til drikkevannsforsyning

Innholdsfortegnelse

Viktig informasjon om sikkerhet 73...........................

Ved skroting av skapet 74............................................

Innholdsfortegnelse 74......................................

Beskrivelse av kjøleskapet 76...............................

Betjeningsorganer (Be tjeningspanel) 76................................

Betjeningsorganer (va nndispenser) 77..................................

Før skapet brukes for første gang 77.........................

Slik brukes kjøleskapet 78...................................

Skru på kjøleskapet og velg ønsket temperatur 78.........................

Temperatur inne i kjøleskapet 78......................................

Måling av temperaturen 78...........................................

Avstengning 79....................................................

Innsiden av skapet 83...............................................

Nyttig råd 84................................................

74

AEG/Electrolux 8184223-00/9

Energisparetips 84..................................................

Skapet og miljøet 84................................................

For å verne miljøet 84...............................................

Vedlikehold 84..............................................

Fjerning av ventilasjonsgrillen 84.....................................

Rengjøring 85.....................................................

Vedlikehold og rengjøring av vanndispenseren 85.........................

Service under drift 86...............................................

Bytte av kullfilter 86................................................

Bytte av lyspære 87................................................

Avising av kjøleskapet 87............................................

Når skapet ikke skal brukes 87........................................

Hvis skapet ikke fungerer tilfredsstillende 8 8.................

Tekniske data 90............................................

Tillatt vanntrykk (for å sikre funksjonen) 90.............................

Installasjon 91..............................................

Oppakking 91.....................................................

Tilkopling av vann-slange 91.........................................

Fjerning av transportstøttene 91.......................................

Installasjon av skapet 93.............................................

Når vannsystemet startes for første gang 94............................

Nettilkobling 95...................................................

75

AEG/Electrolux 8184223-00/9

Beskrivelse av kjøleskapet

5

2

1

1

6

1. glasshylle

2. grill

3. grønnsaksskuff

4. ventilasjonsgrill

1

1

1

1

3

4

6

6

7

5. smørboks
6 dørhylle

7. flaskehylle

Betjeningsorganer (Betjeningspanel)

ON/OFF

A

BC

5

DF

A. Kjøleskapets strømbryter Slår kjøleskapet på og av.
B. Grønn varsellampe Lyser når kjøleskapet er i gang.
C. Temperaturdisplay Viser gjennomsnittstemperaturen inne i kjøleskapet.
D. Temperaturvelgere
E. Knappen hurtigkjøling (COOLMATIC): Brukes til å slå

hurtigkjølingsfunksjonen på eller av.

F. Gul varsellampe Tennes når hurtigkjølingsfunksjonen benyttes.
G. Avbruddsknapp for alarmen Brukes til å slå av lydalarmen.
H. Rød varsellampe: Blinker når en av alarmene i skapet har slått ut.

COOLMATIC

E

ALARM OFF

GH

76

AEG/Electrolux 8184223-00/9

Betjeningsorganer (vanndispenser)

IJ N

I. Gul indikatorlampe Lyser når stengefunksjonen er aktivert.
J. Knapp for kullsyret vann.

- Brukes for valg av kullsyret vann.

- For inn- og utkopling av stengefunksjonen.

K. Knapp for vanlig vann.

- Brukes for valg av vanlig vann.

- Tenne/slukke bakgrunnsbelysningen.

- Slukker indikatorlampen for skift av vannfilter.

L. Gul indikatorlampe Lyser når vannfilteret må skiftes.
M. Vannuttak Aktiveres når et glass eller et beger trykkes opp mot luken.
N. Luke
O. Lyset

M

O

KL

Før skapet brukes for første gang

Plassér og vask skapet som
beskrevet i kapittelet "Installasjon".
Sjekk at avrenningsslangen på
baksiden av skapet munner ut i
dryppeskålen.

Før pluggen settes i stikkontakten og skapet skrus på for første
gang, la det stå oppreist i omtrent 4 timer. Ellers kan kompressoren
bli skadet. Denne tiden vil gi oljen nok tid til å synke tilbake til
kompressoren.

77

AEG/Electrolux 8184223-00/9

Slik brukes kjøleskapet

Skru på kjøleskapet og
velg ønsket temperatur

Trykk inn ON/OFF (AV/PÅ)

-bryteren. Den grønne

ON/OFF

COOLMATIC5

kontrollampen lyser.

Innstilling av temperaturen

Trykk på knappene til den ønskede
temperaturen blinker i
temperaturdisplayet (Temperaturen
kan stilles mellom +2°C og +8°).
"+" øker temperaturen.
"-" senker temperaturen.
Når den er valgt, viser
temperaturdisplayet den nåværende
temperaturen inni kjøleskapet.
La skapet stå på i et døgn hver gang
temperaturen forandres. Dette vil la
temperaturen stabilisere seg inni
skapet.

Det er ikke nødvendig å stille inn temperaturen på nytt når skapet slås på
etter en periode hvor det ikke har vært i bruk. Termostaten husker den
forrige temperaturen som ble stilt inn.

Temperatur inne i kjøleskapet

Passende oppbevaringstemperatur i kjøleskapet er ca +5 °C.
Oppbevaringstemperaturen i skapet er jevn på samtlige hyller.
Grønnsakskuffen som sitter i bunnen har en varetemperatur som er 3-4 °C
varmere en innstilt temperatur.

Måling av temperaturen

Dersom temperaturen måles med et
enkelt, vanlig termometer, bør det
settes i et vannglass som plasseres
sentralt inne i skapet. Dette vil
gjenspeile temperaturen inne i
matvarene. Ikke plasser termometer
hengende eller liggende direkte på
en hylle inne i skapet.

ALARMOFF

78

AEG/Electrolux 8184223-00/9

Råd:

· Plasser matvarene med luft

imellom slik at den kalde luften kan
sirkulere fritt mellom dem

· Plasser heller aldri varme

produkter i skapet. Vent til de er
avkjølte.

· Dekk til alle matvarer .

Avstengning

For å stenge av holdes
ON/OFF-knappene nede ca. 5
sekunder. Dette resulterer i at en

5

nedtelling fra "3" til "1" skjer på

ON/OFF

COOLMATIC

temperaturvinduet. Når en kommer
til "1" stenges kjølen av.
Temperaturvinduet s lokner.

Observer:

Produktet kan ikke stenges av på denne måten dersom den er uten strøm,
dvs. om strømledningen ikke er tilkoplet strøm eller det er strømbrudd. Når
produktet får strøm igjen går den tilbake til de innstillingene det hadde før
strømbruddet.

Om produktet ikke skal anvendes under en lengre periode:

1. Steng produktet av gjennom å trykke og holde ON/OFF-knappen i ca 5
sekunder.

2. Kople ut strømledningen fra tilslutningen eller slå av strømmen.

3. Rengjør tilstrekelig (se avsnitt "Vedlikehold").

4. La døren stå åpne for å forhindre at det oppstår dårlig lukt.
Hurtigkjøling (COOLMATIC)
Bruk hurtigkjøling til kjøle ned
større mengder. Når hurtigkjølingen
er slått på, settes temperaturen
automatisk til +2°C. Den gule

ON/OFF

COOLMATIC5

varsellampen lyser. Etter ca seks
timer slår hurtigkjøling seg av, slik
at temperaturen gradvis settes tilbake
til tidligere innstilt temperatur. Det
er mulig å slå av hurtigkjølingen
manuelt ved å trykke inn bryteren
for hurtigkjøling en gang til.

ALARMOFF

ALARMOFF

79

AEG/Electrolux 8184223-00/9

Temperaturalarm

Stiger temperaturen over +12°C, vil
den røde varsellampen blinke og du
vil høre en lydalarm.
For å slå av alarmen:
Trykk inn avbruddsknappen for
alarmen for å slå av lydalarmen.
Den røde varsellampen slukkes når
temperaturen inne i kjølaren synker
under +13°C.
Finn ut hva som var årsak til
alarmen. Se kapittel "Hvis skabet
ikke fungerer tilfredsstillende".

Alarm for åpen dør

Står døren åpen i mer enn fem
minutter begynner den røde
varsellampen å blinke samtidig som
du hører et lydsignal.
For å slå av alarmen:
Trykk inn avbruddsknappen for
alarmen. Det røde varsellyset
slukkes når døren lukkes.

Nedkjøling Boks/Flaske:

Når varene er plassert på hyllen (se
under overskriften
Hurtignedkjølingshylle) skal
luftreguleringen åpnes til maks.
posisjon, og deretter trykkes
knappen for hurtignedkjøling.
Displayet viser den temperaturen
som for øyeblikket fins inni
produktet, og den gule lampen lyser.
Forsert kjølt luft vil da kjøle ned
varene.
Ved avsluttet nedkjøling trykk på
hurtignedkjølingsknappen igjen, og
still reguleringen tilbake på min.
Etter 6 timer slås hurtigned­kjølingen av automatisk. Skapet går
deretter tilbake til normal drift med
de tidligere innstillingene.

ON/OFF

ON/OFF

ON/OFF

COOLMATIC5

COOLMATIC5

COOLMATIC5

ALARMOFF

ALARMOFF

MIN

MAX

ALARMOFF

80

AEG/Electrolux 8184223-00/9

Nedkjøling varme varer:

Denne funksjon brukes i forbindelse med at en større mengde romtempererte
varer er plassert i kjøleskapet. Funksjonen startes ved å trykke inn
hurtignedkjølingsknappen.
Displayet viser den temperaturen som for øyeblikket fins inni produktet, og
den gule lampen lyser.
Når funksjonen er aktivert vil forsert luft kjøle ned varene, og temperaturen i
skapet stilles om til +2 °C. Etter 6 timer slås hurtignedkjølingen av
automatisk, og temperaturen går suksessivt tilbake til tidligere innstilling.
Funksjonen kan også avbrytes tidligere, ved å trykke på
hurtignedkjølingsknappen igjen.

Kullfilterets funksjon

Det innebygde kullfilteret gjør at
varer med sterk lukt kan plasseres i
nærheten av andre varer uten at
smak og lukt smitter over.

Vanndispenserens funksjoner

Stengefunksjonen:

Stengefunksjonen er aktivert fra
fabrikken.

For midlertidig åpning:

Hold knappen (J) eller (K)
inntrykket i ca. 3 sekunder til den
gule indikatorlampen (I) slukker.
Etter bruk aktiveres
stengefunksjonen automatisk igjen
etter ca. 3 sekunder

IJ N

M

OKL

For permanent åpning:

Hold knappene (J) og (K) samtidig
inntrykket i ca. 3 sekunder. Knappen
(J) eller (K) tennes når åpningen er
aktivert.

For å aktivere stengefunksjonen:

Hold knappene (J) og (K) samtidig
inntrykket i ca. 3 sekunder.
Aktiveringen indikeres av at den
gule indikatorlampen (I) tennes.

81

AEG/Electrolux 8184223-00/9

Valg og tapping av vann:

Før tapping velger du vann ved
enten å trykke inn knappen for
kullsyret vann (J) eller knappen for
vanlig vann (K). Den tilhørende
knappen tennes og viser det aktuelle
valget. Du kan gå over til annet vann
mens du tapper.

Tappingen skjer ved å trykke et glass
eller et beger opp mot luken (N).
Stopp tappingen ved å ta glasset eller
begeret bort fra luken (N). Eventuelt
drypp og søl samles opp i
dryppskålen nederst på
vanndispenseren. Når du slutter å
tappe kullsyret vann, skjer en kort
etterspyling. Dryppskålen kan
klikkes løs og tømmes ved behov.

Belysning:

Vanndispenserens lampe (O) tennes
automatisk når du tapper vann.
For vedvarende belysning:

1. Pass på at vanndispenseren er i
åpen modus.

2. Hold så knappen for vanlig vann
(K) inntrykket i ca. 3 sekunder til
belysningen tennes.
Belysningen lyser nå med ca 50 %
av full styrke.

Foråslåavbelysningen:

1. Pass på at vanndispenseren er i
åpen modus.

2. Hold så knappen for vanlig vann
(K) inntrykket i ca. 3 sekunder til
belysningen slukker.

82

AEG/Electrolux 8184223-00/9

Indikatorlampen for vannfilter:

Vanndispenseren er utstyrt med
indikatorlampe (L) som viser når det
et på tide å skifte vannfilter. Når
indikatorlampen lyser vedvarende, er
vannfilteret utnyttet til ca 80 % av
forventet levetid. Da anbefales det å
kjøpe inn nye filtere. Når
indikatorlampen blinker, er
vannfilteret utnyttet til 100 % av sin
levetid. Skift filter med en gang.

Når du har skiftet filterpatron som
beskrevet i avsnittet "Service under
drift", kan indikatorlampen slukkes
ved å holde knappen for vanlig vann
(K) inntrykket i ca. 3 sekunder.

Innsiden av skapet

Hyllene og dørrommene er avtagbare
og kan lett flyttes.
Noen hyller må løftes fra baksiden
for å tas ut.
Det nedre dørrommet og glasshyllen
over grønnsaksskuffen må ikke
fjernes. De trengs for å få nok
luftsirkulasjon i skapet.
Hyller med en høy kant bør plasseres
med kanten mot den bakre veggen i
skapet.

Grønnsakskuffen har en
ventilasjonslist som øker
luftsirkulasjonen og reduserer
risikoen for kondens.

Hurtignedkjølingshylle

Den grunne hurtigned kjølings­hyllen kan plasseres i et av de øvre
sporene. For å oppnå best mulig
funksjon skal hyllen plasseres i det
andre sporet ovenfra.

83

AEG/Electrolux 8184223-00/9

Nyttig råd

Energisparetip s

· Pass på hvor skapet plasseres. Se kapittelet "Installasjon". Når skapet er
installert riktig vil det bruke mindre strøm.

· Unngå å åpne skapet ofte og lenge om gangen.

· Sjekk nå og da at døren er ordentlig lukket.

· Støvsug kompressoren og kjølesystemet på baksiden av skapet omtrent

en gang i året.

· La varme produkter kjøles ned før de legges i kjøleskapet.

· Pass på at dørlisten er hel og alltid ren. Vask med mildt såpevann.

Skapet og miljøet

· Dørlisten og kjølevæsken som er brukt i dette skapet skader ikke
ozonlaget.

· Alle delene i emballasjen kan gjenvinnes.

· Skapet er laget for lett å kunne tas fra hverandre og gjenvinnes.

For å verne miljøet

· Gi emballasjen og vrakede kjøleskap og frysere til en
gjenvinningsstasjon. Kontakt din kommune eller den nærmeste forhandleren
for mer informasjon.

· Ha matvarer i emballasje som kan brukes flere ganger. Kutt ned på
engangsemballasje så mye som mulig.

· Når skapet vaskes - bruk et mildt oppvaskmiddel.

· Følg rådene i kapitelet "Energisparetips".

Vedlikehold

Fjerning av
ventilasjonsgrillen

Vær forsiktig med vannslangen
gjennom føringen når du tar ut og
setter tilbake ventilasjonsgitteret.
Pass på at døren er åpen når
ventilasjonsgrillen tas av. Klikk av
den øvre delen av grillen ved å dra ut
og ned. Dra så grillen rett ut for å ta
den helt av.

84

AEG/Electrolux 8184223-00/9

Rengjøring

Rengjør skapet regelmessig.
Skru av skapet og dra ut pluggen fra
kontakten.

Rengjøring innsiden

Ta ut eventuelle løse deler og vask
de for hånd. Vask skapet, innsiden
og dørlisten. Bruk en myk klut og et
mildt vaskemiddel og i lunkent
vann. Ikke lukk døren før innsiden
av skapet er helt tørt.

Rengjøring utsiden

Bruk vann og et nøytralt
rengjøringsmiddel for rengjøring av
utsiden av døren som er gjort i
rustfritt stål, og som er blitt belagt
med et spesielt
anti-fingeravtrykkbelegg. Ikke bruk
skuremidler.
Ta av ventilasjonsgrillen (se
kapittelet "Fjerning av
ventilasjonsgrillen") og støvsug
under skapet. Dra ut skapet fra
veggen og støvsug baksiden av
skapet, kjølesystemet og
kompressoren.

Når skapet flyttes, løft
det i frontkanten
for ikke å skrape gulvet.

Vedlikehold og rengjøring av vanndispenseren

Bruk aldri slipende og/eller aggressive rengjøringsmidler.
Rengjør dispenserens og vannbeholderens tilgjengelige utsider bare med en
myk klut og varmt vann ved behov.
Dispenserens dryppskål kan rengjøres i en lunken blanding av
oppvaskmiddel og vann.
Hvis systemet ikke skal brukes over en lengre periode steng vanntilførselen
til apparatet. Et filter som har vært i bruk, må ikke utsettes for temperaturer
under 0 °C, da utvidelse ved frysing kan føre til at det dannes sprekker i
filteret.
Dersom du skal ta vare på filteret for senere bruk, vil passende
oppbevaringstemperatur være +5 °C.

85

AEG/Electrolux 8184223-00/9

Når apparatet siden tas i bruk igjen, skal systemet skylles grundig ved at
minst tre liter vann tappes ut gjennom det.
Hvis det er behov for å fornye systemets vannførende deler innvendig, kan
du bestille de nødvendige delene hos Electrolux Service på tlf. 815 30 222
eller via vår hjemmeside på www.electrolux.no

Service under drift

Slik skifter du vannfilter:

Plasser et stykke husholdningspapir eller en kjøkkenklut i rommet under
filteret. Demonter filteret ved å vri det mot viserne. En liten mengde vann
vil renne ut. Tørk godt og monter det nye filteret.
Se avsnittet "Når vannsystemet startes for første gang".
Du trenger ikke å stenge vanntilførselen når du skifter filter.
Nytt filter bestilles fra Kan bestilles på:
Telefon [phone]
Fax [phone]
Internett [e-mail].
Se avsnittet "Service og reservedeler".
Slik skifter du gasstube: Demonter gasstuben og flytt adapteren over på den
nye tuben.
Ny gasstube fås hos din lokale forhandler.

Bytte av kullfilter

For få best mulig funksjon, skal
kullfilteret skiftes ut en gang i året
ved normal bruk.
Nye kullfilter kan kjøpes hos din
lokale forhandler. Filteret sitter bak
gitteret og blir tilgjengelig ved at
luken åpnes. Gitteret åpnes ved at
luken dreies utover. Kullfilteret
trekkes deretter ut av det sporet som
kullfilteret løper i .
Det nye kullfilteret monteres deretter
i samme spor. Filtrene bør håndteres
forsiktig slik at det ikke løsner spon
fra overflaten.

1

86

AEG/Electrolux 8184223-00/9

Bytte av lyspære

Lyset tennes automatisk når døren
åpnes. Før lyspæren byttes ut må
pluggen dras ut av kontakten.
Ikke ta på lyspæren med bare fingre.
Halogenpærer er ømfintlige for fett
fra huden. Kutt pakningen rundt
sokkelen. Behold resten av
pakningen på for å holde i når pæren
settes i. Bruk en klar, lavtrykks type
halogen lyspære. Sokkel G4. Effekt
25W/pære.

Avising av kjøleskapet

Kjøleskapet avises automatisk hver gang kompressoren stopper. Man kan
unngå unødig isdannelse ved:

· Ikke å putte varme matvarer i skapet.

· Unngå å åpne døren ofte eller holde den åpen for lenge.

Når skapet ikke skal brukes

Skru av skapet og dra ut pluggen fra kontakten.
Gjør skapet rent som beskrevet i kapittelet "Rengjøring". Ikke lukk døren:
det vil føre til en innestengt lukt.
Dersom skapet beholdes på, spør noen om å sjekke det nå og da, for å unngå
at maten ødelegges dersom det er et strømbrudd.

Ferieinnstilling

Ved ferieinnstilling er temperaturen i kjølerommet cirka +15 °C. Slik finnes
muligheten til å la det tomme kjøleskapet være stengt ved lengre passive
perioder (f.eks. ved ferie) uten risiko for lukt- eller muggoppsamling.
Trykk på kjølerens temperaturvelger, °C + , ett steg av gangen til bokstav H
(holiday) synes i temperaturvinduet(°C- ved tilbakestilling).
Nå arbeider kjøleren i den energisparende ferieinnstillingen.
OBS! Ikke lagre næringsmiddel i kjøleren ved ferieinnstilling. Ved
ferieinnstilling holder temperaturen seg ved cirka +15 °C. Det er for varmt
for næringsmiddel.

87

AEG/Electrolux 8184223-00/9

Hvis skapet ikke fungerer
tilfredsstillende

Fungerer ikke skapet som forventet, er det ofte mulig å rette på dette selv.
For å unngå unødvendige servicebesøk bør du lese gjennom og følge
veiledningen nedenfor.

Problem Mulig årsak / Løsning

"" vises i
temperaturdisplayet.

Det er for kalt inne i
kjøleskapet.

Det er for varmt inne i
kjøleskapet.

Vannet renner inne i
kjøleskapet.

Vannet kommer ut på
gulvet.

Det har skjedd en feil under målingen av
temperaturen. Ring din
servicerepresentant. (Kjølesystemet vil
fortsatt holde matvarene kalde, men
temperaturinnstillingen vil ikke fungere.)

Still inn en høyere temperatur.

Still inn en lavere temperatur.
Sørg for god tett innpakning av matvarene.
Legg matvarene på riktig plass inne i
kjøleskapet. Se kapitlet "Temperaturen
inne i kjøleskapet".
Fordel matvarene slik at den kalde luften
kan sirkulere rundt dem.
Kontroller at døren er skikkelig lukket og
at dørlisten er hel og ren.

Rens vanndreneringen og drenshullet inne
i kjøleskapet, for eksempel med
bomullspinner eller en liten flaskekost.
Noen matvarer kan være plassert slik at de
hindrer vannet i å renne ut drensløpet.

Plasser drensslangen på baksiden av skapet
over drensbollen. Se kapitlet " Før skapet
brukes for første gang".

Kompressoren går
kontinuerlig.

Still inn en høyere temperatur.
Kontroller at døren er skikkelig lukket og
at dørlisten er hel og ren.

88

AEG/Electrolux 8184223-00/9

Skapdøren fungerer ikke i
det hele tatt. Kjøling eller
innvendige lys fungerer
ikke. Ingen varsellamper
lyser.

Skapet er ikke slått på.
Det kommer ikke strøm frem til skapet.
(Prøv å kople noe annet elektrisk utstyr til
strømuttaket.)
Sikringen har gått.
Pluggen er ikke satt skikkelig på plass.

Skapets lydnivå er for høyt. Kjølesystemet vil alltid produsere noe lyd.

Det høres en pulserende lyd når
kjølemiddelet pumpes inne i kjølerørene.
Du vil høre en tikkende lyd fra termostaten
når kompressoren slås av og på. Lydnivået
varierer med hvordan skapet brukes.
Bøy forsiktig rørene på baksiden av skapet
og pass på at de ikke berører hver andre.
Dersom støtputene (mellom skapveggene
og rørene) løsner, må du sette dem tilbake
på plass igjen.
Følg nøye veiledningen i kapittel
"Installasjon av skapet".

For lite kullsyre i vannet For lavt trykk på vanntilførselen.

Kullsyren i ferd med å gå tom. Skift
gasstube.

For mye kullsyre i vannet Spe med vanlig vann (se avsnittet

"Vanndispenserens funksjoner").

Ingen kullsyre. Gasstuben er tom. Skift gasstube.

Tapp ut en større mengde kullsyret vann
(ca. 1 liter).
For lavt trykk på vanntilførselen.

Meget liten vannstrøm Demonter og rengjør silen i

tilkoplingsventilen.
Sediment i vannet. Skift filter eller
installer forfilter.

Kommer bare gass ved
tapping

For høyt inngående vanntrykk. Installer
trykkbegrenser.
Momentan kapasitet overskredet. Vent 10
min.

89

AEG/Electrolux 8184223-00/9

Vanndispenserens

k

kek

t

t

t

romderom

belysning og den gule
indikatorlampen blinker

Lekkasje i vanntilkoplingen. Inre lekkasje,
kontakt service.

Indikatorlampe for
vannfilter blinker.

Indikatorlampe lyser varig
gult

Tapping avbrytes etter en
stund

Filteret oppbrukt. Skift filter.

80 % filterkapasitet oppbrukt. Kjøp nytt
filter.

Maks tid på 2 minutter oppnådd. Tapp på
nytt.

Tekniske data

Modell S 92355--KA/S 92358--KA1
Nettovolum 324 l
Bredde 595 mm
Høyde 1800 mm
Dybde 650 mm
Energiforbruk 175 kWh/år
Energiklasse A
Merkeeffekt 50 W

Tillatt vanntrykk (for å sikre funksjonen)

Systemets totale vannstrøm kan variere med lokale vannforhold og/eller
vanntrykk.

Laveste tillatte vanntrykk:

2,5 bar (250kPa)

Høyeste tillatte vanntrykk:
5 bar (500kPa)

I

ople apparate
temperaturen kan synke under frysepunktet.
Apparatet må kun koples til drikkevannsforsyning.
Produktet skal kun koples til kaldtvannsledningen.

Rådfør deg med en installatør hvis
vanntrykket er under 2,5 bar.

Ved vanntrykk over 5 bar må det
monteres en reduksjonsventil (kan
fås hos din fagforhandler)

il vannforsyningen i e

90

AEG/Electrolux 8184223-00/9

givelses-

Installasjon

Oppakking

Pakk opp skapet og sjekk at det er feilfritt og uten transportskader.
Eventuelle transportskader må umiddelbart rapporteres til forhandleren, eller
den som er ansvarlig for transporten. Emballasjen kan resirkuleres. For mer
informasjon kontaktes Deres kommune eller forhandleren.

Ikke la barn leke med emballasjen. Plastfilmen kan
medføre kvelningsfare.

Fjerning av
transportstøttene

Fjern tapen og transportsikringen fra

· Siden av dørene

· Hyllene

Fjern transportsikringene på
glasshyllene ved å dytte støtten frem
langs kanten av hyllen til den
stopper ved fremspringet på hyllen.
Ta tak i den bakre kanten av
glasshyllen og dra hyllen og
transportsikringen fremover til
hyllen tipper og transportsikringen
kan fjernes. P å visse modeller ligger
det et lyddempende underlag under
skapet. Ikke fjern dette underlaget.

Tilkopling av vann­slange

Vanntilførselen koples til en
vannkran med utvendige gjenger
(3/4 tommer). Arbeidet bør utføres
av en faglært VVS-installatør.
Skapet skal tilkoples via en
stengekran. På markedet finnes ulike
typegodkjente kraner og kransett.
Det må ikke være knekk på
vannslangen, og den må ikke ligge i
klem eller ha store buer.

91

AEG/Electrolux 8184223-00/9

Før skapet tas i brukt og installeres
på den plassen det skal stå, forviss
deg om at vanntilkoplingen er
korrekt utført og at det ikke
foreligger lekkasjer i tilkoplingen til
vannkran. Samt at de 4
avstandsstykkene sitter der de skal,
se bildet.
Vi anbefaler at apparatet plasseres på
en utløpsmatte beregnet for
kjøle-/fryseskap, slik at det er
enklere å oppdage eventuelle
lekkasjer. Utløpsmatten får du kjøpt
hos din fagforhandler.

Montering av håndtak

1. Skru på ett håndtaksfeste på
håndtaksstangen.

2. Skru fast det andre håndtakssfeste
på dørren.

3. Sett sammen håndtagsstangen
med håndtaksfeste på dørren og skru
i sammen.
OBS! Dra ikke skruvene for hardt
(max 2Nm) plasten i dørren kan
skades.

Installasjon av kullfilter

Ved levering ligger kullfilteret i en
plastpose for å sikre filterets levetid.
Filteret skal plasseres bak gitteret før
skapet startes.
Gitteret åpnes ved at luken dreies
utover. Kullfilteret monteres deretter
i det sporet som sitter i bakkant. Se
bildet.
Filter bør håndteres forsiktig slik at
det ikke løsner spon fra overflaten.

1

3

2

1

92

AEG/Electrolux 8184223-00/9

Tilslutningslednin g

Ikke trekk ut støpselet ved å dra i ledningen - vær spesiellt forsiktig
hvis skapet/boksen trekkes ut av en nisje

· Skadet støpsel kan gi elektrisk støt eller skape kortslutning og brann.

· Om produktets tilslutnings- ledning skades får den kun byttes av

serviceforetak som er godkjent av leverandøren eller av fagpersonell for å
unngå fare.

Installasjon av skapet

Kontroller at støpselet og/eller tilslutningsledning bak på skabet ikke er
flatklemt eller skadet.

· et skadet støpsel og tilslutningledning kan forårsake overoppheting og
branntilløp.

Plasser ikke tunge ting eller selve skapet oppø ledningen.

· dette kan forørsake kortslutning eller brann.

Hvis veggkontakten er løs eller skadet må ikke støpselet plugges inn.

· feil her kan gi elektrisk støt eller brann.
For å sikre at skapet fungerer som
ønsket, sjekk at:

· Skapet er plassert på et tørt,
kjølig sted og ikke er i direkte
sollys.

· Skapet ikke er plassert nær en
varmekilde, for eksempel en komfyr
eller oppvaskmaskin.

· Skapet står rett og på alle fire
hjørner. Skapet bør ikke lenes mot
vegger. Dersom det er nødvendig

justeres føttene med den med-

følgende fastnøkkelen.

· Det er god sirkulering av luften
rundt skapet og at luftkanalene under
og bak skapet ikke er blokkert.
Ventilasjonsrommet over skapet og
eventuelt overskap må være minst 4
cm. Ventilasjonsrommet kan enten
være
a) direkte over skapet eller
b) bak og over overskapet. I dette
tilfellet må plassen bak skapet være
minst 50 mm dyp.

a)

b)

50mm

93

AEG/Electrolux 8184223-00/9

· Skapet står på et sted med en
omgivelsesetemperatur som tilsvarer
den klimaklassen* som skapet er
konstruert for.
* Se dataskiltet i skapet
Tabellen viser hvilken omgivelses­temperatur som er tilordnet til de
forskjellige klimaklassene

Klima­klassen

SN

N

for en omgivelse­temperatur på

+10°C til +32°C

+16°C til +32°C

Dersom skapet er plassert i et hjørne
og siden med hengslene er mot
veggen, må rommet mellom veggen
og skapet være minst 230 mm for å
kunne åpne døren nok slik at hyllene
kan taes ut.

Støpselet må være tilgjengelig etter
installasjon av kabinettet.

Sjekk at avrenningsslangen på
baksiden av skapet munner ut i
dryppeskålen.

ST

T

+18°C til +38°C

+18°C til +43°C

Når vannsystemet
startes for første gang

Når apparatet er korrekt koplet til
husets vannforsyningsnett, skal
følgende trinn utføres:

Åpne kranen på vannforsyningen, og
slå apparatet på. Vannsystemets
hovedventil åpnes, og systemet
begynner å fylle seg opp. Vent 5
minutter.

Pakk ut det vedlagte filteret og sett
det på plass som følger:

- Ta av beskyttelsesdekselet på
filteret og før filterets tilkoplingsdel
opp i filtersettet og vri som vist på
bildet (1) til filteret går i inngrep og
tappen på filterpatronen står midt
foran merket på plasthetten. Se også
bildet og anvisningene på innsiden
av serviceluken.

1

94

AEG/Electrolux 8184223-00/9

- Åpne vannsdispenseren. Se avsnitt
"Vanndispenserens funksjoner". Velg
kullsyret vann og tapp ut ca. 1,5 liter
vann. I begynnelsen kan det komme
ut litt luft.

Slik kopler du til vedlagte
gasstube:

- Ta ut gasstuben ur plastpose og
skru gasstuben fast i adapteren (3)
som er beregnet for dette. Den er
fulgte i skapet , bruk kun håndkraft,
ikke verktøy.

- Plasser gasstuben med adapteren i
ventilen og pass på at ventilbøylens
haker befinner seg under mothullene
på adapteren (5). Vipp så opp
bøylens hevarm (6) i en ubrutt
bevegelse. Se bildet og anvisningene
på innsiden av serviceluken.

- Åpne vanndispenseren og tapp
systemet for ytterligere ca. 1,5 liter
vann eller til det er tegn til at det
kommer kullsyret vann ut av
vanndispenseren.

3

5

6

- Nå er systemet klart for bruk. For
at apparatet skal oppnå best mulig
effekt, er det lurt å vente til riktig
driftstemperatur er nådd. Lav
temperatur gir mer kullsyre, høy
temperatur gir mindre kullsyre.

Omhengsling av døren.

Det er ikke mulig å hengsle om
døren. Vannledningen går via
gangjernet til vanndispenseren. For
mer informasjon, ta kontakt med din
fagforhandler.

Nettilkobling

Skapet skal kobles til en jordet
stikkontakt.
Spenning: 230 V.
Sikring: 10 A.
Se dataskiltet på venstre side i
skapet.

95

AEG/Electrolux 8184223-00/9

www.electrolux.com

www.aeg-electrolux.se
www.aeg-electrolux.fi
www.aeg-electrolux.dk
www.aeg-electrolux.no

818 42 23-00/9 23112007 Subject to change without notice
