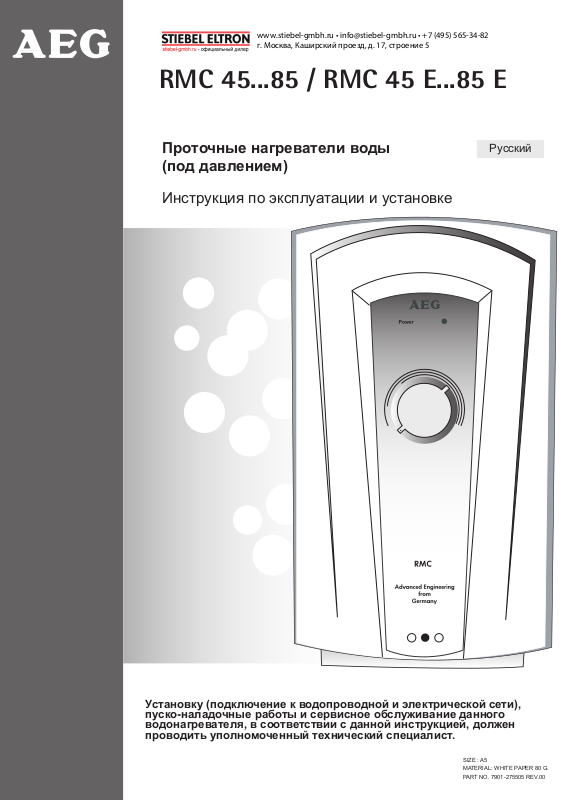

RMC 45...85 / RMC 45 E...85 E

Проточные нагреватели воды

Русский

(под давлением)



Инструкция по эксплуатации и установке

Установку (подключение к водопроводной и электрической сети), пуско-наладочные работы и сервисное обслуживание данного водонагревателя, в соответствии с данной инструкцией, должен проводить уполномоченный технический специалист.

SIZE : A5

MATERIAL: WHITE PAPER 80 G. PART NO. 7901-275505 REV.00

Aeg RMC 65 User Manual



Type RMC...E





Type RMC...



a





a



d



f

c

























N b

c



b













e

Flow Sw.



d



























a - Нагревательный

a -

Нагревательный







элемент







элемент









b -

Электронная плата





b - Электронная плата





c -

Двойной двусторонний





c - Устройство защитного







переключатель

L N





отключения ELSD







d -

Ограничитель





d - Двойной двусторонний







температуры







переключатель

















e - Ограничитель











температуры









f -

Плата с кнопками





www.stiebel-gmbh.ru•info@stiebel-gmbh.ru•+7(495)565-34-82





г.Москва,Каширскийпроезд,д.17,строение5





Инструкция по установке и эксплуатации для пользователя и квалифицированного специалиста по установке

1 Описание устройства

RMC flow-управляемый проточный нагреватель воды, который нагревает воду во время ее прохождения через нагреватель.

Электрический ток для подогрева подается автоматически в случае превышения минимального напора потока воды.

Индикатор «Power» (электропитание) показывает, что водонагреватель включен.

Передача тепла воде контролируется при помощи электронных устройств. Пожалуйста, устанавливайте необходимую температуру при помощи ручки регулировки, которая находится на передней панели корпуса.

Дополнительно, можно контролировать температуру подаваемой воды в точке подключения к водопроводной системе.

Технические характеристики

1.Соединительный кабель

2.Канал для кабеля подачи электропитания

3.Индикатор «Power» (электропитание)

4.Вращающаяся ручка регулировки температуры

5.Подключение холодной воды

6.Подключение горячей воды

7.Нижнее отверстие для крепления

8.Верхнее отверстие для крепления

9.Глубина для подключения электропитания

10.Сочетание фильтр/прокладка

2Важная информация

-Технические характеристики, действительные в данный момент, указаны на табличке с номинальными техническими характеристики.

-Устанавливайте устройство на одном уровне со стеной.

-Применение дополнительной трубной системы подогрева не допускается.

-Материал для подключения воды. Трубка для холодной воды из стали или меди. Трубка для горячей воды из меди.

-Подключение к электрической сети осуществляется к стационарным выводам через автоматический выключатель соответствующей мощности.

-Подключение патрубков к открытым выпускным отверстиям не допускается.

-Установка предохранительных клапанов не требуется.

Дополнительные меры безопасности

Вслучае, если по какой-либо причине возникает чрезмерный нагрев воды, термостат с ручным сбросом полностью отключит электропитание *.

Вэтом случае покупателю необходимо обратиться к квалифицированному специалисту для проведения сервисного обслуживания.

3Уход и техническое обслуживание

Все, что необходимо для очистки корпуса, это влажная ткань. Не используйте каких-либо абразивных чистящих средств, или чистящих средств на основе растворителей.

Работы по техническому обслуживанию должны проводиться только квалифицированным специалистом по установке.

4Правила и положения

-Необходимо ознакомиться с правилами местной энергораспределительной компании.

-Необходимо ознакомиться с правилами водоснабжающей компании.

-Технические характеристики.

-Устанавливайте устройство на одном уровне со стеной.

-Подключение к электрической сети должно быть безопасным.

-Устройство должно иметь предохранительные устройства, например, плавкие предохранители, которые имеют изолирующее расстояние не менее 3,5 мм для каждого полюса.

К водонагревателю должно быть подключено заземление (смотрите принципиальную схему). Для защиты от попадания воды, необходимо использовать прокладку для кабеля (2).

6 Выбор места установки водонагревателя

Водонагреватель должен быть установлен в закрытом помещении, в котором температура не опускается ниже 0 С° (отключенные водонагреватели должны всегда храниться в помещении, где температура не опускается ниже 0 С°, так как внутри водонагревателя всегда остается небольшое количество воды).

RMC необходимо устанавливать вертикально на стену (выпускной патрубок для горячей воды должен быть направлен вниз).

7 Установка водонагревателя

1.Тщательно промойте трубку подачи холодной воды.

2.Надежно подключите соединительный кабель (убедитесь, что размеры соответствуют).

3.Немного отпустите болт крепления крышки.

4.Снимите крышку.

5.Определите расположение высверливаемых отверстий для крепления,

ипросверлите их. Установите дюбеля и болты в отверстия для болтов (убедитесь, что глубина установки болтов правильная) (9).

6.Протяните соединительный кабель через уплотнитель для кабеля (2), который находится на задней панели корпуса. Установите водонагреватель на болты крепления к стене, и потяните его вниз.

7.Установите фильтр и шайбу (10) на входное отверстие подачи холодной воды

водонагревателя (5).Затяните соединительную гайку на отверстии водовыпуска горячей воды Водонагревателя (6).

8.Выровняйте водонагреватель, и затяните болты крепления.

9.Подключите водонагреватель к электрической сети.

10.Установите крышку, и закрепите ее болтами.

11.Поверните ручку регулировки влево и вправо (включится внутренний рычаг регулировки).

8 Первое включение

(должно проводиться только квалифицированным специалистом по установке)

Перед включением водонагревателя, установите ручку регулировки температуры в положение “OFF” (ВЫКЛЮЧЕНО).

Откройте клапан подачи воды, и дождитесь, пока из труб и водонагревателя не выйдет воздух.

- Проверьте работу водонагревателя.

Предупреждение: Откройте вентиль подачи горячей воды на

несколько минут, пока из водонагревателя не будет течь постоянный поток воды, и весь воздух не будет спущен из труб подачи воды.

Пластмассовый корпус водонагревателя необходимо установить до включения автоматического выключателя.

Передача водонагревателя пользователю

Объясните пользователю как работает водонагреватель, и расскажите ему или ей как им пользоваться.

- Расскажите пользователю о возможных источниках опасности (высокая температура

воды)

- Передайте данную инструкцию, чтобы она хранилась в безопасном месте.

9Примечание о проведении обслуживания

При проведении любого вида работ, отключайте водонагреватель от электрической сети, а также перекрывайте подачу воды.

- Очистка фильтра

Открутите соединительную гайку, снимите шайбу, фильтр (10), и промойте его. Установите детали в обратном порядке.

5

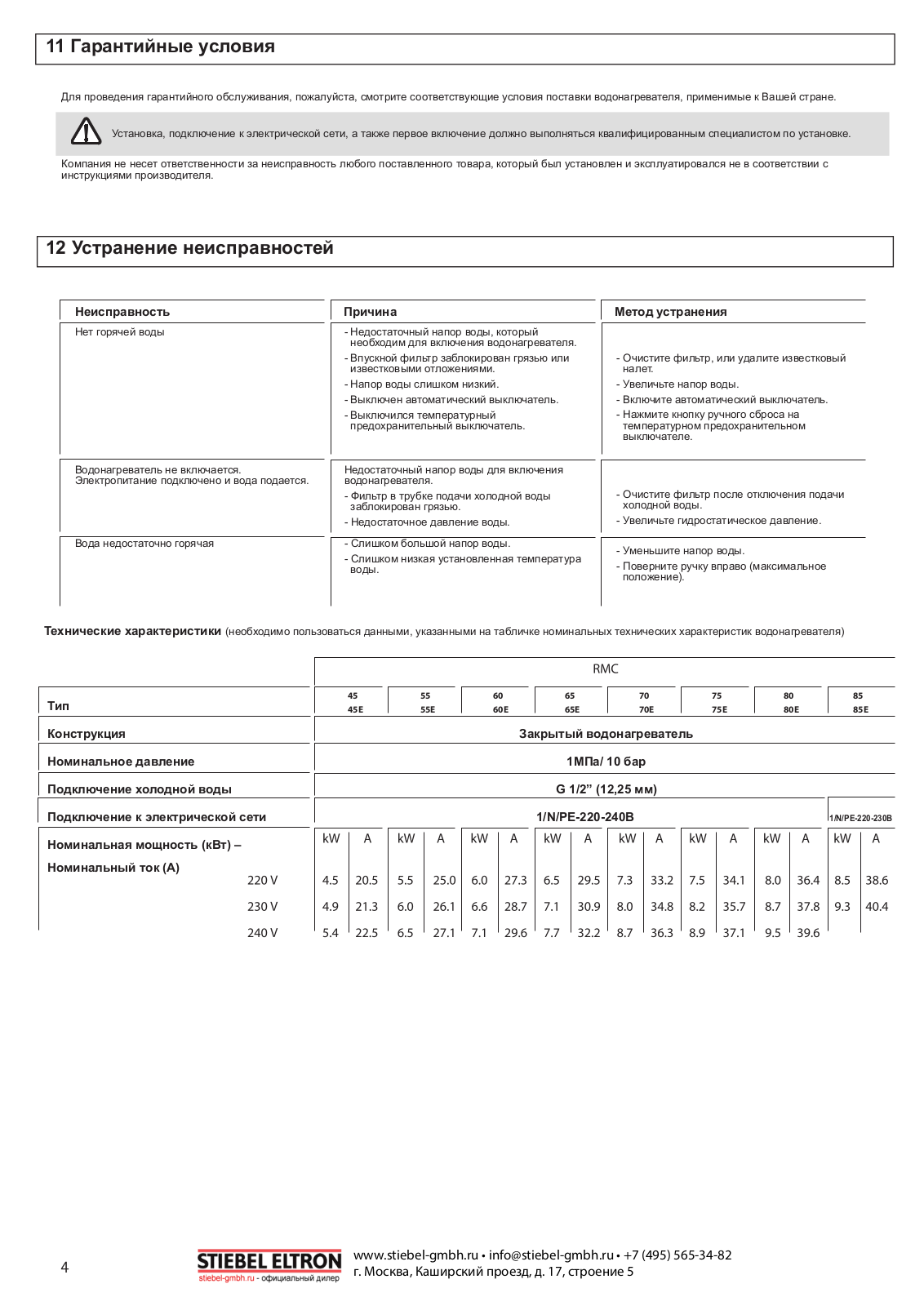

Важное примечание





Необходимо тщательно соблюдать все инструкции, приведенные в





данной инструкции по эксплуатации и установке.





Данные инструкции предоставляют важную информацию о





безопасности, эксплуатации, установке, и проведении технического





обслуживания водонагревателя.
