Lavadora de Roupas LT12F

Manual do Usuário

Obrigado por escolher a Electrolux. Neste manual você encontra todas as informações para a sua segurança e o uso adequado de sua Lavadora. Leia todas as instruções antes de utilizar o aparelho e guarde-as para futuras referências. Em caso de qualquer dúvida, ligue gratuitamente para o Serviço de Atendimento ao

Consumidor (0800 728 8778).

Guarde a nota fiscal de compra. A garantia só é válida mediante sua apresentação

no ServiçoAutorizado Electrolux.

A etiqueta de identificação

onde estão as informações do código, modelo, fabricante e outras, será utilizada pelo Serviço

Autorizado Electrolux caso sua Lavadora necessite de reparo. Não retire-a do local onde está adesivada.

Consulte nosso site na Internet www.electrolux. com.br, nele você poderá encontrar informações sobre acessórios originais Electrolux, assim como informações de manuais e catálogos de toda a linha de produtos Electrolux.

Dicas Ambientais

O material da embalagem é reciclável. Procure selecionar plásticos, papel e papelão e enviar às companhias de reciclagem.

Este produto não pode ser tratado

como lixo doméstico. Em vez disso deve ser entregue ao centro de coleta seletiva para reciclagem de equipamentos eletro-eletrônicos.

Índice
Segurança.......................................................	02
Descrição da Lavadora..................................	03
Instalação........................................................	04

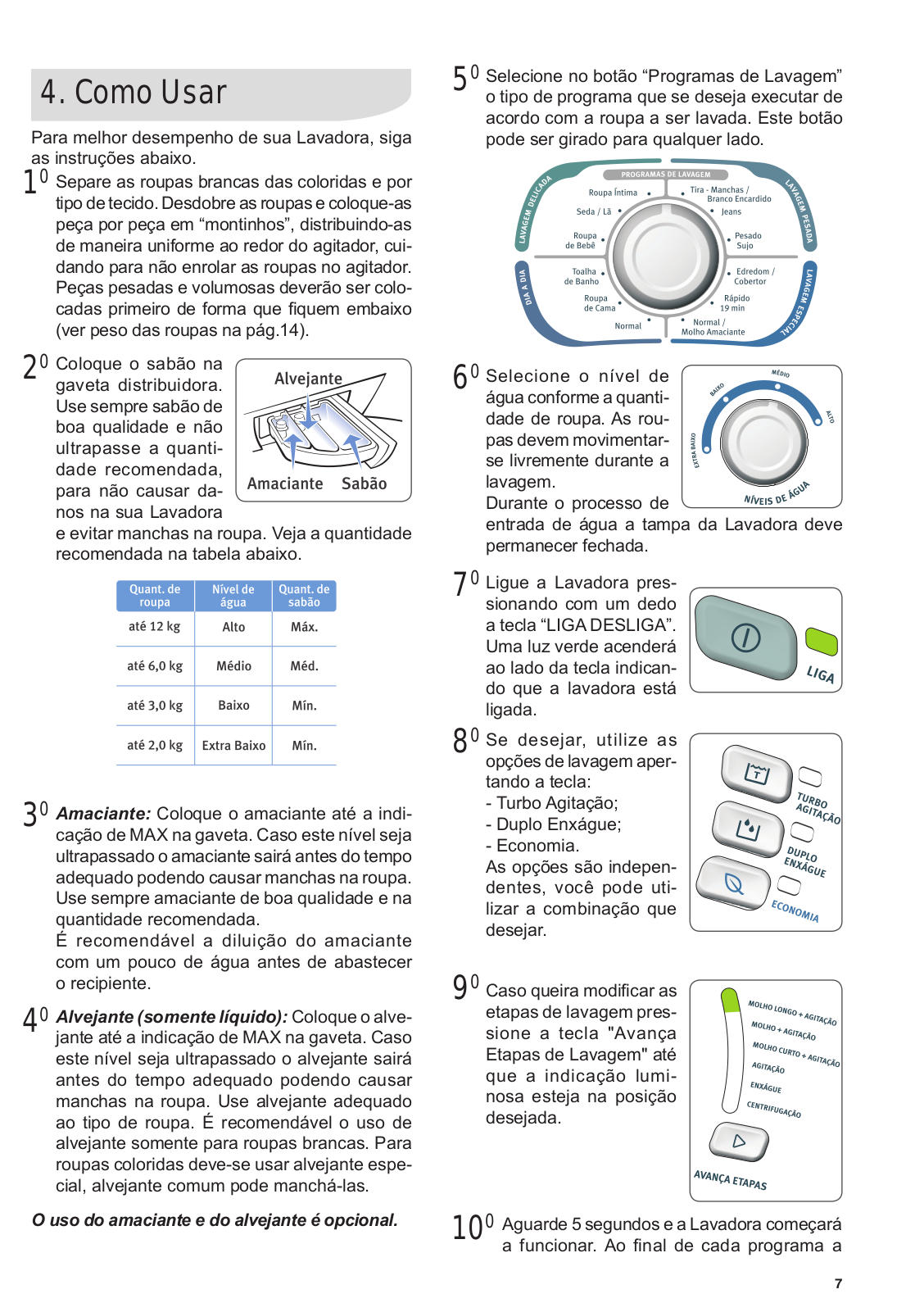

Como Usar......................................................	07

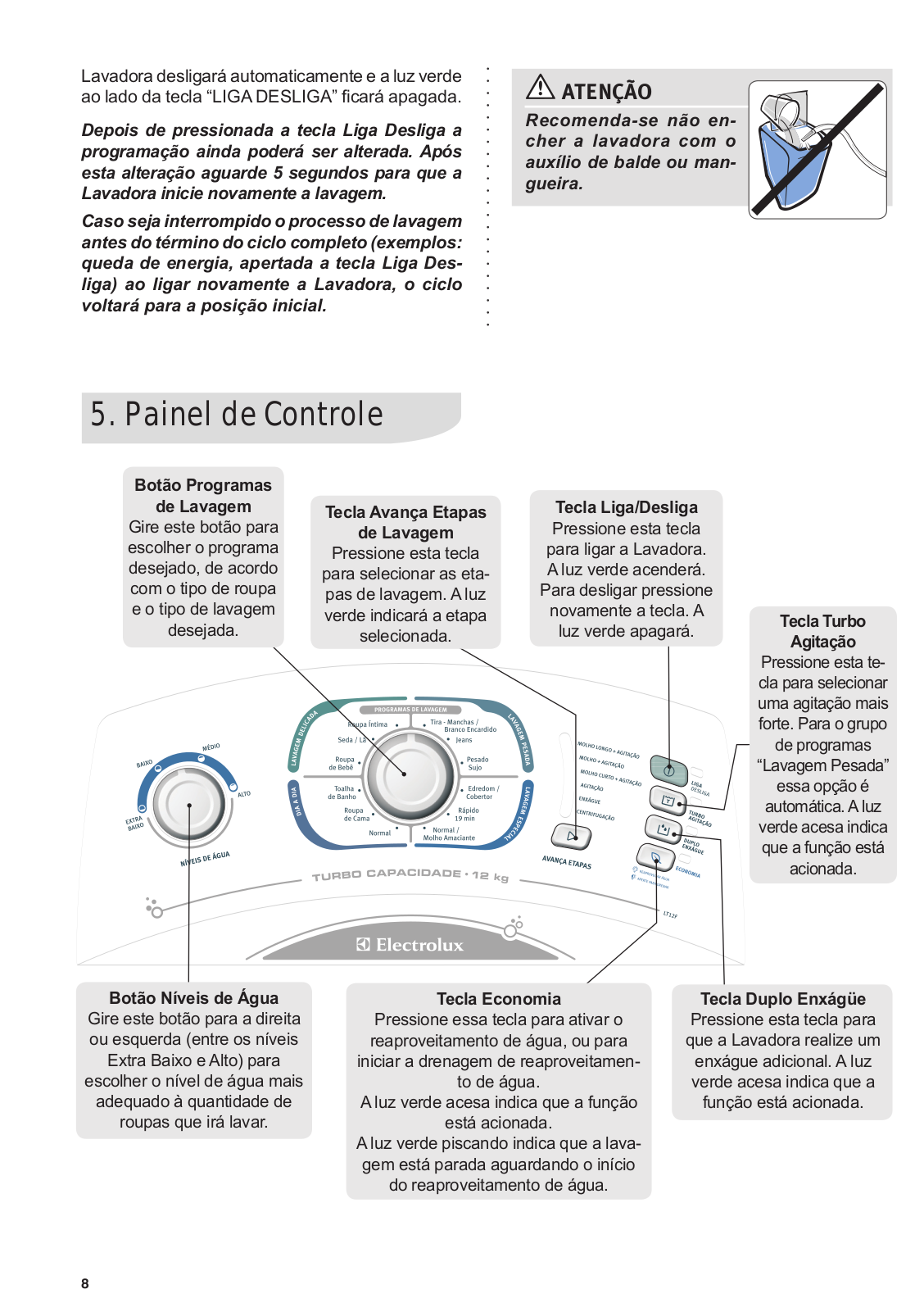

Painel de Controle..........................................	08

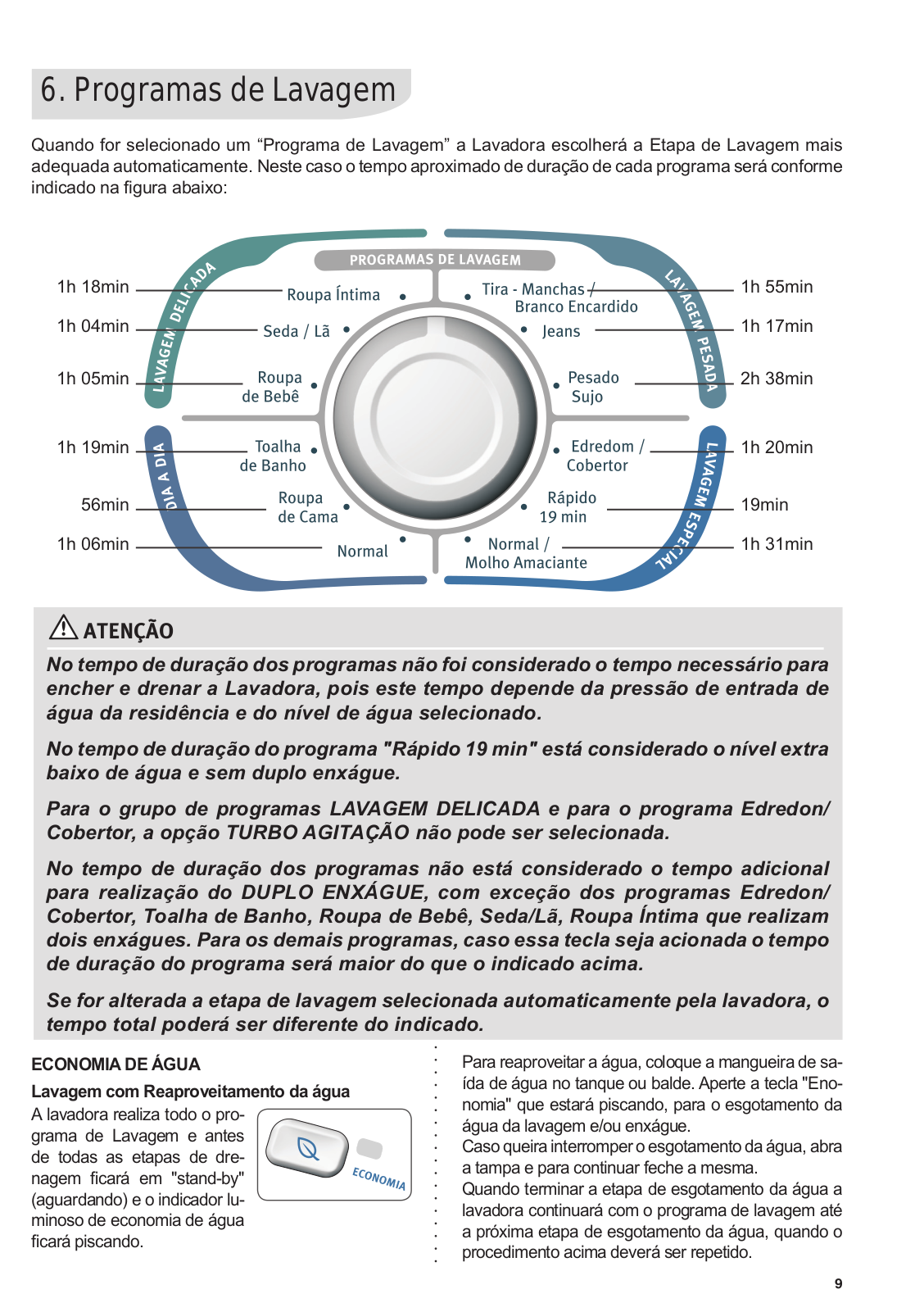

Programas de Lavagem.................................	09

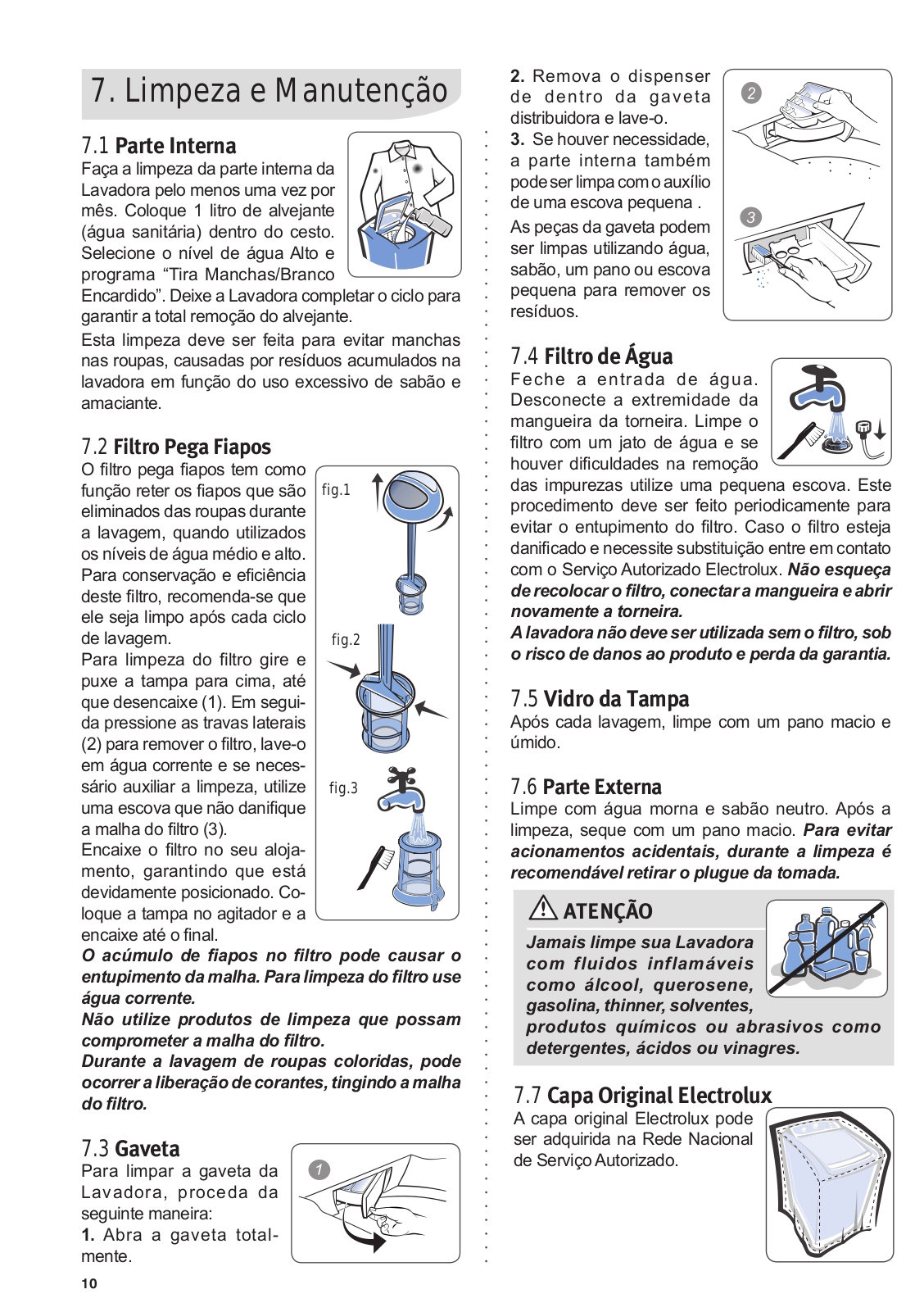

Limpeza e Manutenção..................................	10

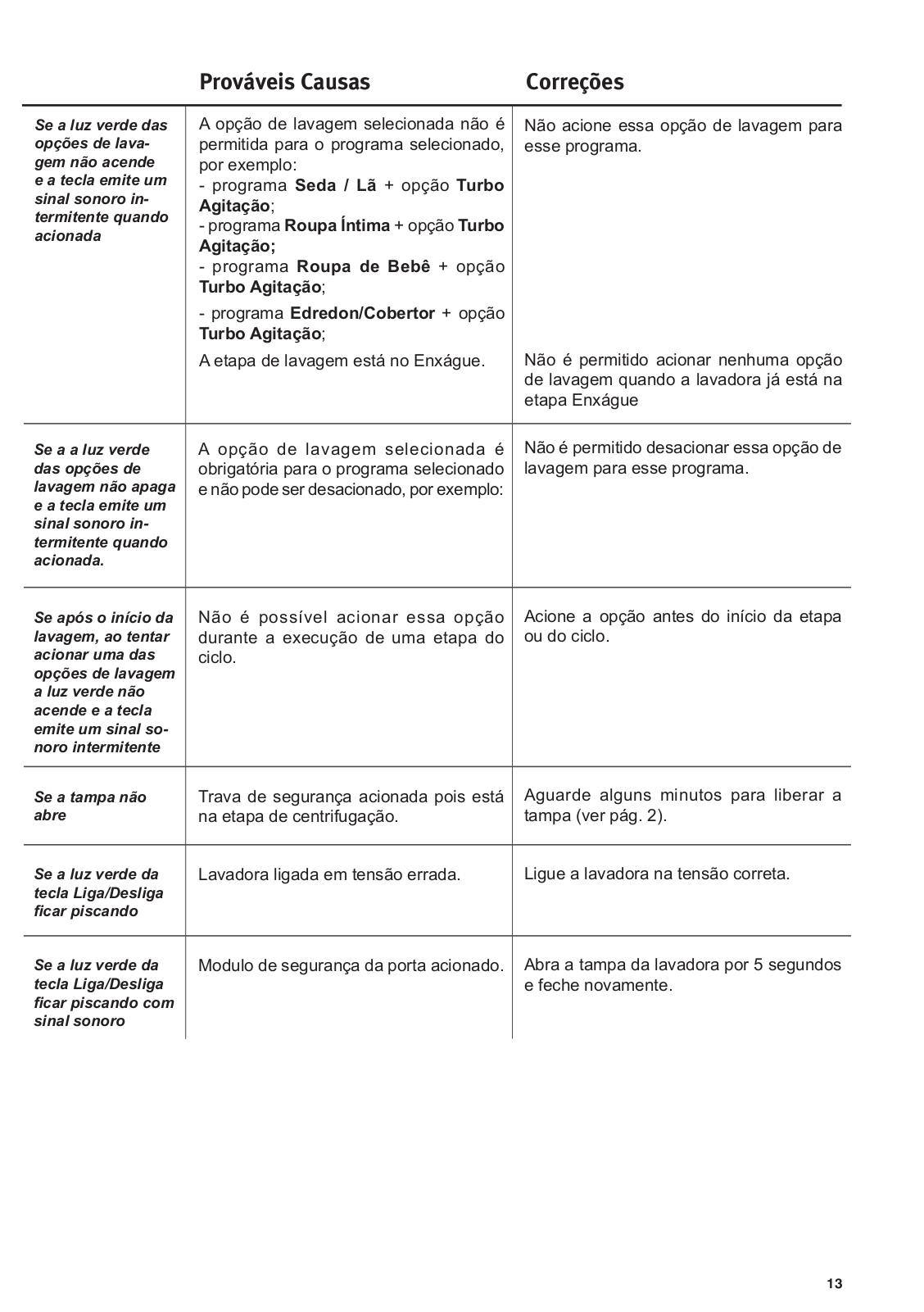

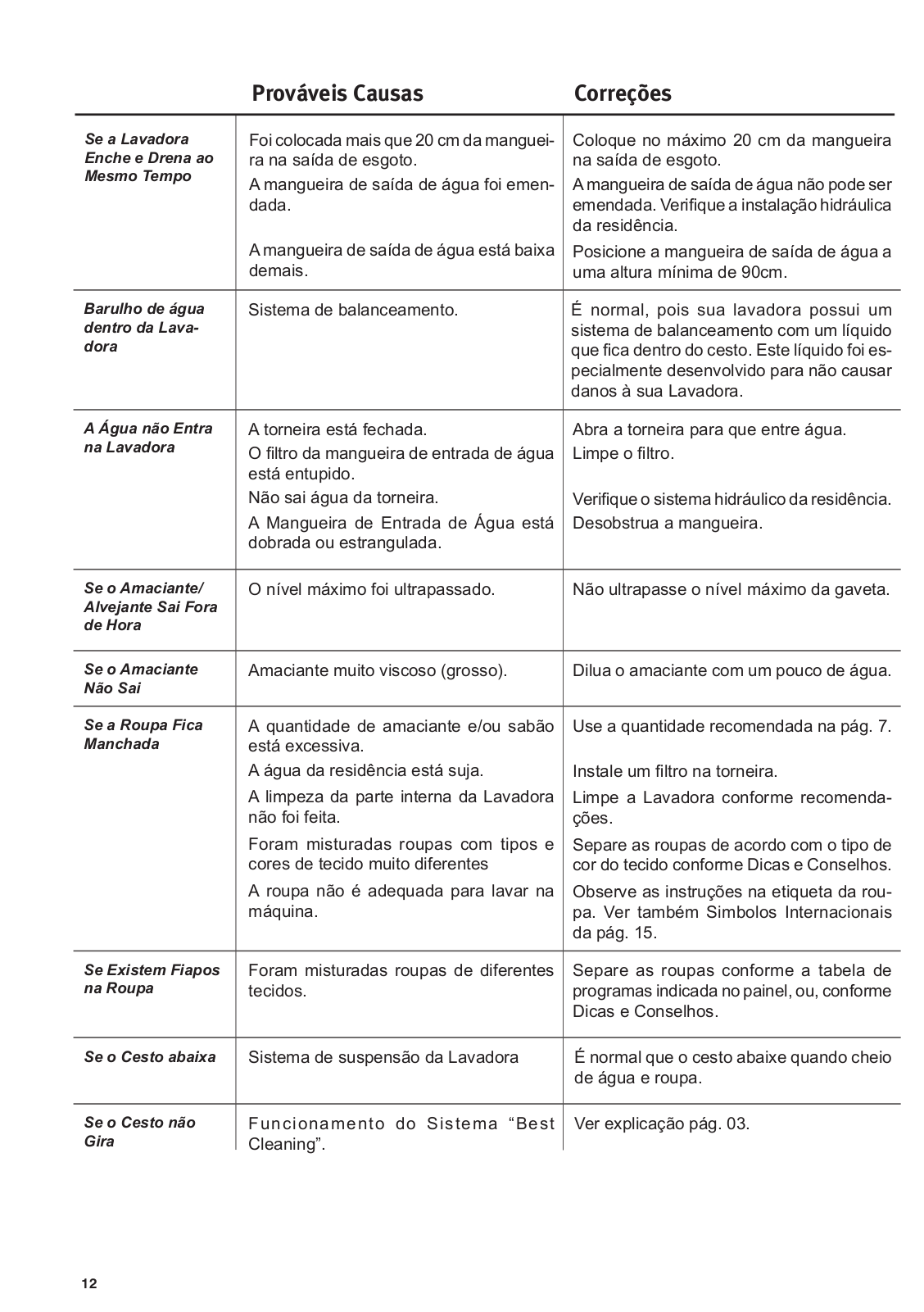

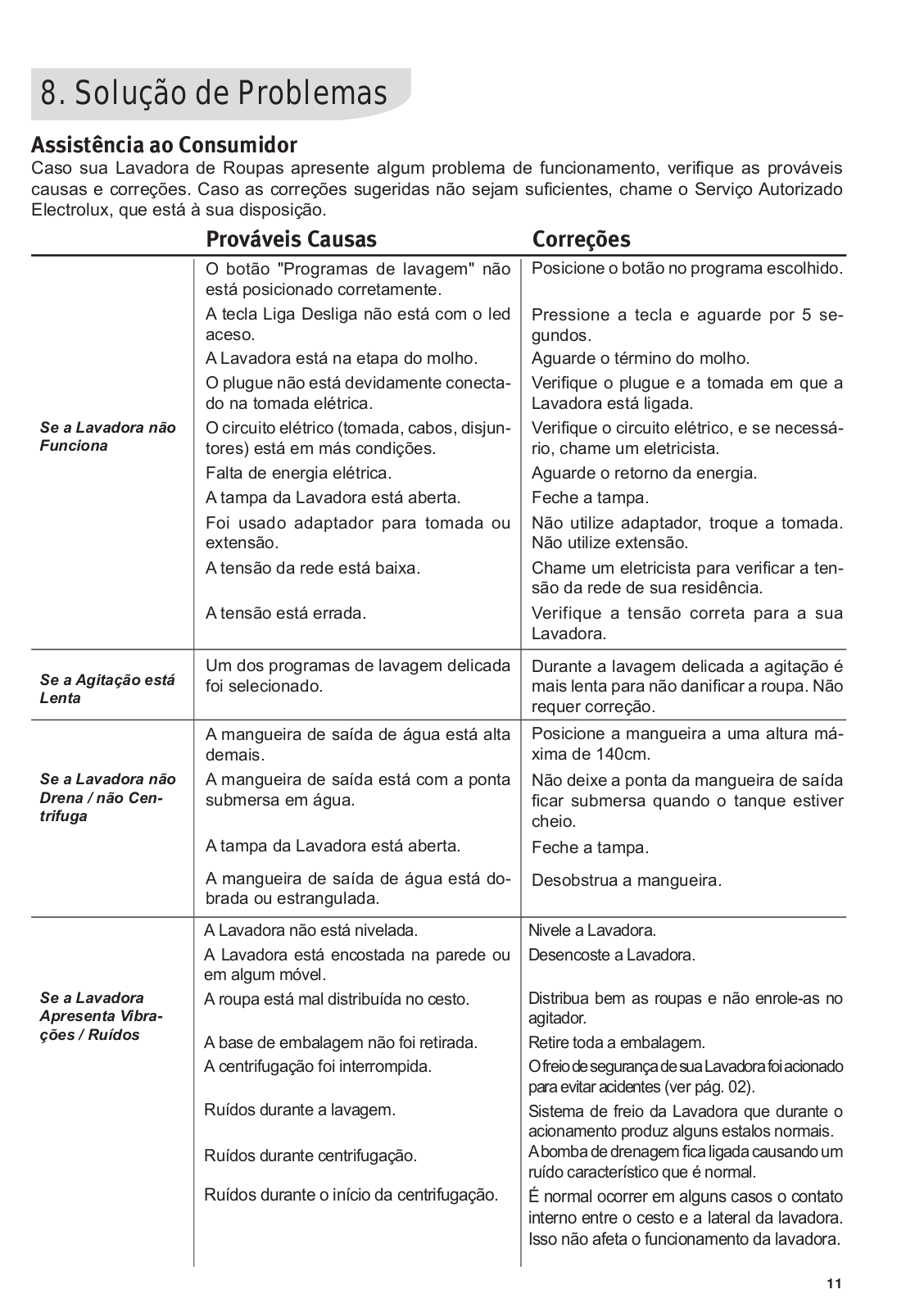

Solução de Problemas...................................	11

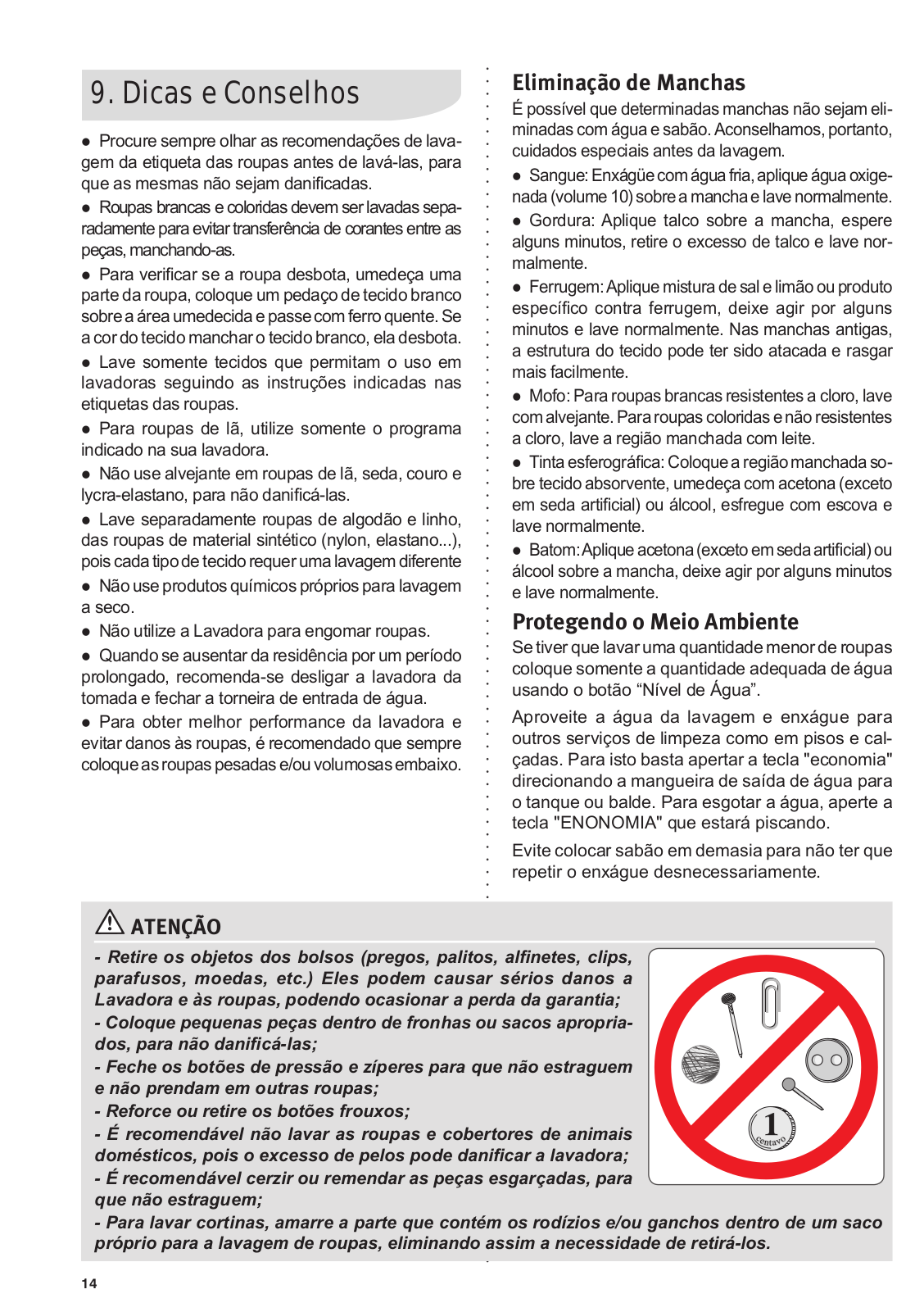

Dicas e Conselhos.........................................	14

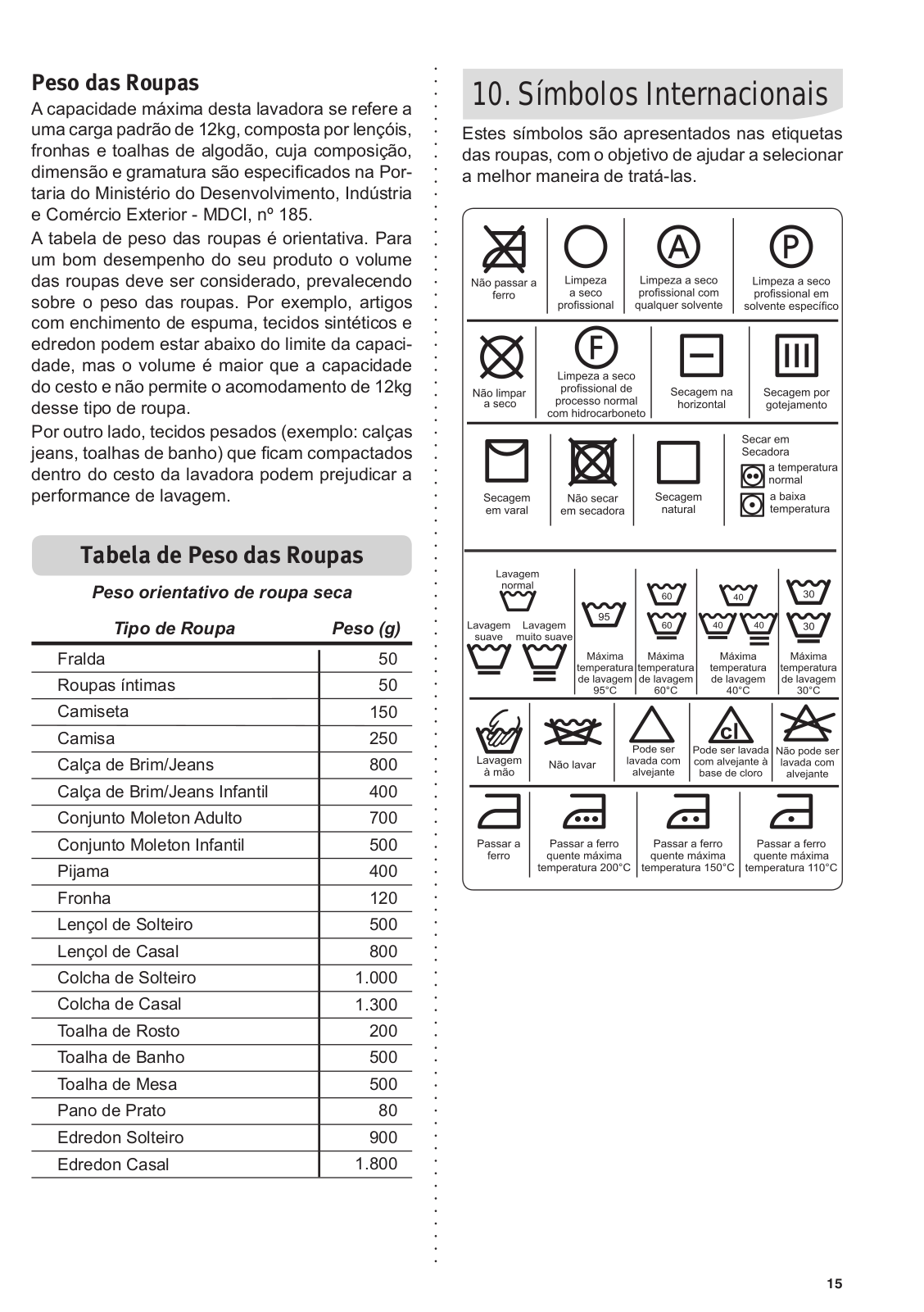

Símbolos Internacionais................................	15

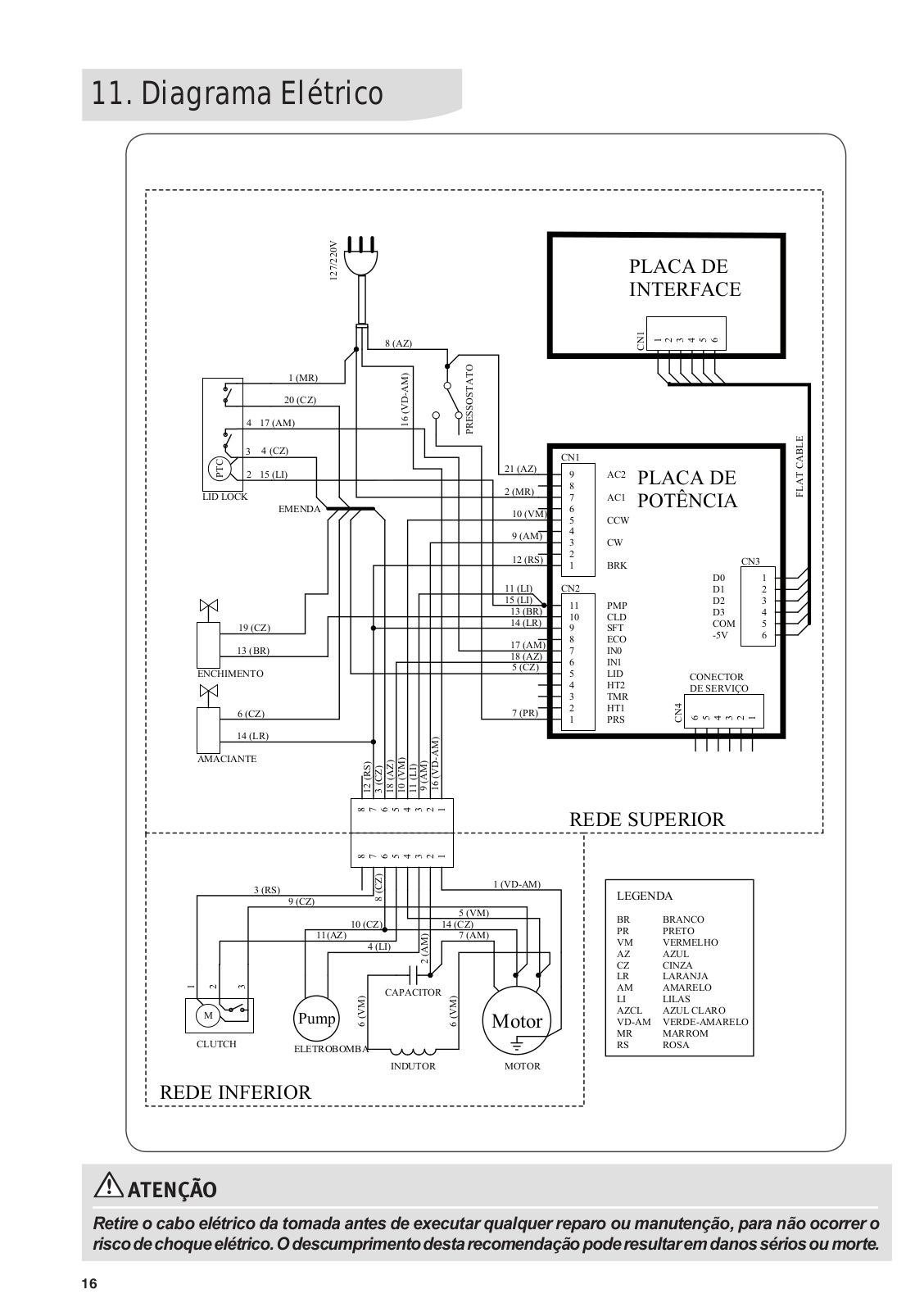

Diagrama Elétrico...........................................	16

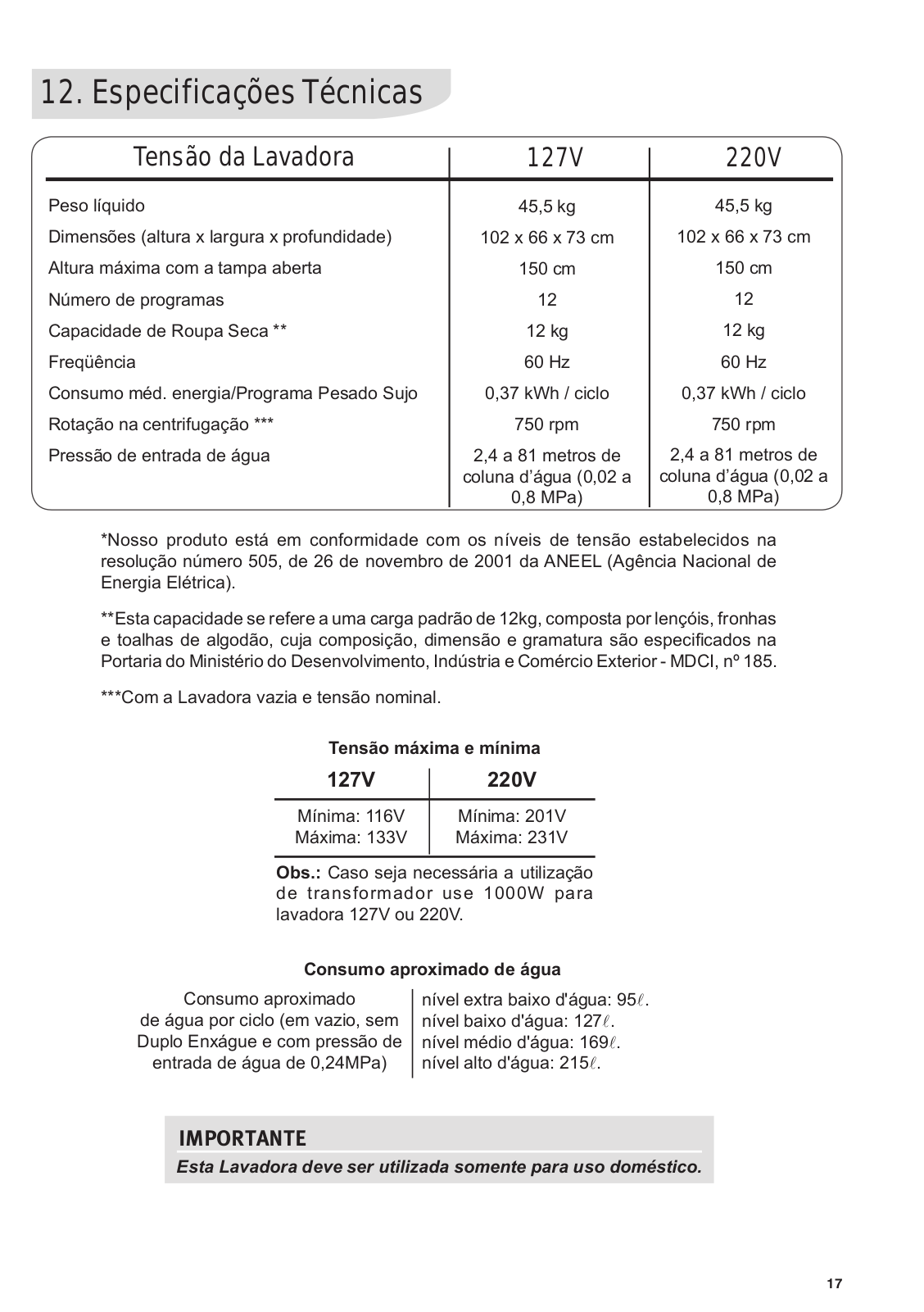

Especificações Técnicas...............................	17

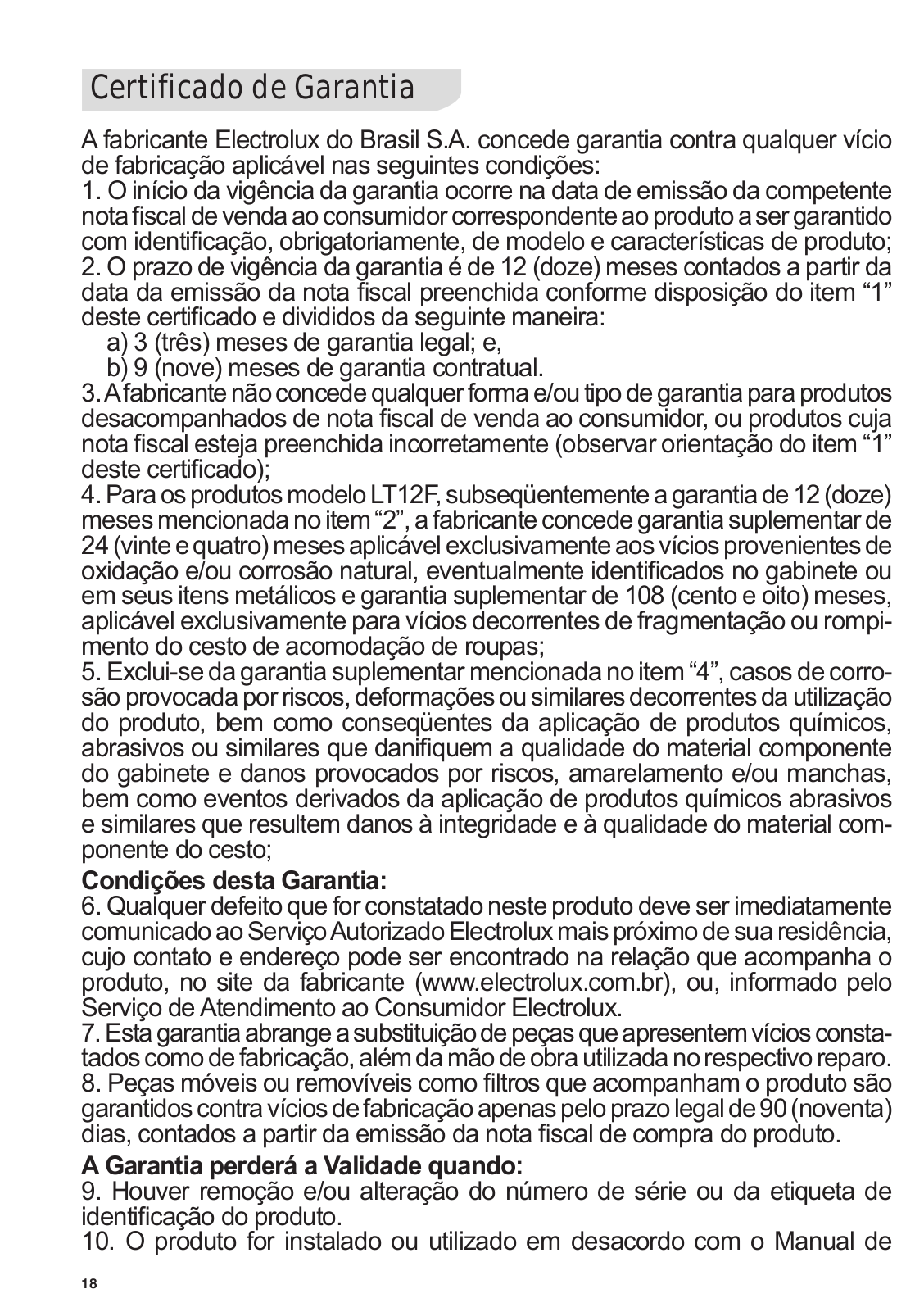

Certificado de Garantia..................................	18

1.Segurança

1.1Para Crianças

Evite acidentes. Após desembalar a Lavadora, mantenha o material da embalagem fora do alcance de crianças.

Não permita que a Lavadora seja manuseada por crianças, mesmo estando desligada.

1.2 Para o Usuário / Instalador

IMPORTANTE

•Desligue a Lavadora da tomada sempre que fizer limpeza ou manutenção.

•Nunca desligue a Lavadora da tomada puxando pelo cabo elétrico. Use o plugue.

•Não altere o plugue de sua Lavadora.

•Não prenda, torça ou amarre o cabo elétrico. Não tente consertá-lo, caso ocorram danos chame o Serviço Autorizado Electrolux a fim de evitar riscos.

•Tenha cuidado para que a Lavadora não fique apoiada sobre o cabo elétrico.

•É perigoso modificar as especificações ou características da Lavadora.

•Nunca instale a lavadora sobre ralos de esgoto, pois a espuma que retorna dos mesmos pode danificar a Lavadora.

•Nunca instale a lavadora sobre tapetes e carpetes.

ATENÇÃO

Jamais deixe velas ou incensos acesos sobre a lavadora, sob risco de provocar incêndios.

1.3 Freio de Segurança

Sua Lavadora possui uma trava de segurança na tampa para evitar acidentes. Esta trava será acionada apenas durante o processo de centrifugação.

Após o término da centrifugação ou após qualquer interrupção do processo de centrifugação, aguarde alguns minutos para liberação da tampa. Este tempo é suficiente para evitar acidentes.

2

2. Descrição da Lavadora

Peças

1.Painel de controle (ver pág. 8)

2.Gaveta distribuidora de sabão, amaciante e alvejante

3.Agitador (dentro da Lavadora)

4.Filtro (dentro do agitador)

5.Cesto (dentro da Lavadora)

6.Tampa

7.Pés niveladores (4)

8.Mangueira de entrada de água e filtro (já conectado

àmangueira)

9.Mangueira de saída de água (atrás da Lavadora)

10.Curva plástica da mangueira de saída

11.Chave niveladora dos pés

Sistema “Best-Cleaning”

O agitador com dupla ação possui duas partes. A parte superior tem a função de empurrar as roupas para baixo e a parte inferior que efetivamente faz a lavagem da roupa.

Durante a agitação o cesto eventu-

almente pode girar, dependendo do nível de água e da quantidade de roupa.

Opção Duplo Enxágue

Tem a função de fazer com que a lavadora realize um enxágue adicional.

Opção Turbo Agitação

Tem a função de fazer com que a agitação fique mais forte.

Indicado para roupas com sujeiras mais difíceis de serem removidas.

Opção Economia

Esta função é utilizada quando se deseja reutilizar a água da lavagem e/ou enxágue.

3

•REAPROVEITARAÁGUA

Função Economia

Esta função é utilizada quando se deseja reaproveitar a água da lavagem e/ou enxágue. Para ativá-la pressione a tecla “Economia”.

A Lavadora realiza todo programa de lavagem selecionado e antes da etapa de drenagem ficará em “stand-by” (aguardando) com a indicação luminosa piscando. Neste momento, deve-se utilizar as opções de reaproveitamento de água abaixo:

1 - Reproveitamento de Água na Lavagem das Roupas

Quando a indicação luminosa estiver piscando desligue a lavadora, abra a tampa da Lavadora e retire as roupas já lavadas. Coloque as roupas sujas na água com sabão, feche a tampa, selecione o programa de lavagem e ligue a lavadora pressionando a tecla Liga/Desliga.

IMPORTANTE

-Quando for utilizar o reaproveitamento de água para lavagem, separe a quantidade adequada de roupas observando a quantidade de água existente na Lavadora.

-Nunca reaproveite a água com amaciante para lavagem, pois suas roupas poderão manchar.

-Lave as roupas claras e menos sujas antes das mais sujas e escuras, para evitar o manchamento das roupas.

2 - Reproveitamento de Água na Drenagem

A indicação luminosa ficará piscando até a tecla

“Economia” ser pressionada e liberar a etapa de

Drenagem. Para reaproveitar a água, antes de pressionar a tecla “Economia” posicione a mangueira de saída de água no recipiente que deverá armazenar a água (balde, tanque ou bacia).

Para interromper a drenagem basta pressionar a tecla “Economia” ou abrir a tampa e a Lavadora ficará em “stand-by” (aguardando) até que seja acionada novamente a tecla “Economia” ou fechada a tampa da Lavadora.

IMPORTANTE

- Após utilizar o reaproveitamento de água na drenagem, reposicione a mangueira de saída de água na borda do tanque ou na entrada do esgoto.

3. Instalação

Para sua tranquilidade, a Electrolux possui uma rede de ServiçosAutorizados altamente qualificada para instalar a sua Lavadora. Entre em contato com um dos Serviços Autorizados Electrolux, que está na relação encontrada junto a este Manual de Instruções. Por este serviço será cobrada uma taxa de instalação.

Esta instalação não compreende serviços de preparação do local (ex.: rede elétrica, conexões elétricas e hidráulicas, alvenaria, esgoto, aterramento, tomadas, etc.), que são de responsabilidade do consumidor.

Retirada da Embalagem

Levante a Lavadora com a ajuda de outra pessoa, e remova a base da embalagem. Retire toda a embalagem antes de ligar a Lavadora.

Escolher o Local

Evite instalar sua Lavadora embaixo de varais e locais expostos a chuva, goteiras ou excesso de umidade (ex. banheiro). Nunca jogue água no painel da sua Lavadora, pois isso poderá danificá-la.

Nivelamento

Certifique-se que a Lavadora

está corretamente apoiada.

Encha-a com água no nível extra baixo e verifique se a água está acompanhando os furos do cesto em uma mesma linha.

Caso não esteja, regule os

pés com o auxílio da chave que acompanha o produto (ver

página 3).

Todos os pés devem estar apoiados no chão, isso evitará trepidações e barulhos.

Não utilize pés diferentes dos originais.

4

Instalação Elétrica

ATENÇÃO

Antes de ligar a sua Lavadora, verifique se a tensão (voltagem) da tomada onde a Lavadora será ligada é igual a tensão indicada na etiquetalocalizadapróxima

ao plugue (no cabo elétrico).

Existe uma proteção para evitar dano ao sistema elétrico da sua Lavadora.

Para Lavadora 127V: Se a sua Lavadora 127V for ligada na tensão diferente da etiqueta (220V) um sistema automático de reconhecimento da tensão fará com que a Lavadora não funcione, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

Para Lavadora 220V: Se a sua Lavadora 220V for ligada na tensão diferente da etiqueta (127V) a

Lavadora apresentará um desempenho muito fraco, mas não causará nenhum dano ao sistema elétrico da Lavadora. Desconecte o plugue da tomada e verifique se a tensão está correta.

ATENÇÃO

Ligue sua Lavadora a uma tomada exclusiva, não utilizeextensõesouconectores tipo T (benjamim).

Não use adaptadores.

Informamos que o plugue do cabo de alimentação deste eletrodoméstico respeita o novo padrão estabelecido pela norma NBR 14136, da Associação

Brasileira de Normas Técnicas – ABNT, e pela

Portaria nº 02/2007, do Conmetro. Assim, caso a tomada da sua residência ainda se encontre no padrão antigo, recomendamos que providencie a substituição e adequação da mesma ao novo padrão NBR14136, com um eletricista de sua confiança.

Os benefícios do novo padrão de tomada são:

•Maior segurança contra risco de choque elétrico no momento da conexão do plugue na tomada;

•Melhoria na conexão entre o plugue e tomada, reduzindo possibilidade de mau contato elétrico;

•Diminuição das perdas de energia.

Lembramos, ainda, que para aproveitar o avanço e a segurança da nova padronização, é necessário o aterramento da tomada, conforme a norma de instalações elétricas NBR5410 da ABNT. Em caso de dúvidas, consulte um profissional da área.

Fio Terra

Caso sua lavadora possua um fio terra (verde ou verde/ amarelo) próximo ao cabo de alimentação, este fio terra deverá ser conectado a um ponto de aterramento adequado.Nãoligueofioterraemtorneiras,canosdeágua, tubulações elétricas ou de gás ou ao fio neutro da rede.

Se o seu produto estiver equipado com plugue de 3 pinos, conecte-o a uma tomada adequada com aterramento. O pino de terra do plugue não pode ser cortado. Para sua segurança solicite a um eletricista que instale na sua residênciaofioterradeacordocomanormaNBR5410.

Disjuntores

É obrigatória a instalação de disjuntores exclusivos para a Lavadora.

Em caso de dúvida com relação ao sistema elétrico de sua residência, consulte a concessionária de energia elétrica.

Tensão 127V

	Neutro
Tomada	Chave
Plugue	Disjuntora
	20A
Tripolar

Fio Terra	Fio Fase

Para a Lavadora 127V, utilize um disjuntor de

20A na fase.

Tensão 220V

Tomada		Chave
		Disjuntora
Plugue		15A
		Bipolar
Tripolar
	Fio Terra	Fios Fase

Para a Lavadora 220V (entre duas fases), utilize um disjuntor bipolar de 15A.

Tensão 220V - Monofásico

		Neutro
	Tomada	Chave
	Plugue	Disjuntora
		15A
	Tripolar

Fio Terra	Fio Fase

Algumas regiões possuem 220V entre fase e neutro. Neste caso, utilize um disjuntor de 15Ana fase.

5

Instalação Hidráulica

Mangueira de Entrada de Água

Encaixe a ponta da mangueira, que vem solta, na torneira, de maneira que fique bem rosqueada

Abra a torneira e verifique se não há vazamentos.

É obrigatório o uso de torneira de entrada da água com rosca 3/4” (14Fpp - 14 Fios por polegada).

Nunca instale a lavadora em torneira de água quente.

O uso de torneiras de baixa qualidade irá danificar a mangueira da sua lavadora causando vazamento de água.

IMPORTANTE

A mangueira é fornecida com um filtro que dificulta a entrada de sujeira que possa vir através da rede de abastecimento de água. A lavadora em hipótese alguma deve ser utilizada sem o filtro sob o risco de danos ao produto e perda da garantia.

Utilize a mangueira que acompanha o produto. Não use mangueiras velhas.

Pressão de água

Para garantir uma pressão adequada de enchimento, deve-se ter uma altura mínima entre a base da caixa d'água e a entrada da lavadora de 2,40m.

Mangueira de Saída de Água

Posicione a mangueira na saída de esgoto ou na borda do tanque com altura máxima de 140cm e mínima de 90cm, para o perfeito funcionamento de sua Lavadora;

Na saída de esgoto, coloque a mangueira dentro do tubo em no máximo 20cm.

Quando colocar a mangueira na borda do tanque, certifique-sequeapontadamangueiranãofiquesub- mersa em água

do tanque, pois a água poderá retornar para dentro da lavadora.

Nunca emende a mangueira de

saída de água em outra man-

gueira para aumentar o comprimento, pois poderádanificar

o sistema interno de saída de água.

Obs.: A pressão de entrada de água deve estar entre

2,4 e 81 metros de coluna d’água (0,02 - 0,8 MPa).

Caso a pressão da água de sua residência seja maior, use redutor de pressão.

Em alguns locais é possível que a água seja fornecida suja.Nestecasoinstaleumfiltrodepassagemdeágua na torneira para evitar manchas na roupa.

Este filtro pode ser adquirido na Rede Nacional de

Serviço Autorizado Electrolux.
