Page 1
LAVATHERM T 520 electronic520 electronic
Condensatiedroger
Gebruiksaanwijzing
Page 2
Geachte klant,
Gedruk
-
Lees deze gebruiksaanwijzing aandachtig door.
Lees vooral de aanwijzingen m.b.t. de veiligheid op de eerste pagina's
van deze gebruiksaanwijzing! Bewaar de gebruiksaanwijzing goed,
zodat u nog eens iets kunt nalezen en geef hem door aan een eventuele
volgende eigenaar van het toestel.
Met de waarschuwingsdriehoek en/of door signaalwoorden
1
(Waarschuwing!, Voorzichtig!, Attentie!) geven wij aanwijzingen die
belangrijk zijn voor uw veiligheid of voor het functioneren van de
machine. Let goed op deze aanwijzingen.
0 Dit symbool voert u stap voor stap door de bediening van het toestel.
Bij dit symbool vindt u aanvullende informatie m.b.t. bediening en
3
praktisch gebruik van het toestel.
Het klaverblad staat voor tips en aanwijzingen m.b.t. eonomisch en
2
milieuvriendelijk gebruik van het toestel.
Mocht er een storing optreden, dan vindt u onder "Wat is er aan de
hand als ..." aanwijzingen om kleine storingen zelf op te heffen.
• Bij technische problemen kunt u altijd contact opnemen met de AEG
fabrieksservice, zie hoofdstuk "Klantenservice".
t op chloorvrij papier
wie milieubewust denkt, handelt ook zo..
2
Page 3
Inhoud
Aanwijzingen m.b.t. de veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Algemene aanwijzingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Afvalverwerking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Milieutips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Beschrijving van het toestel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

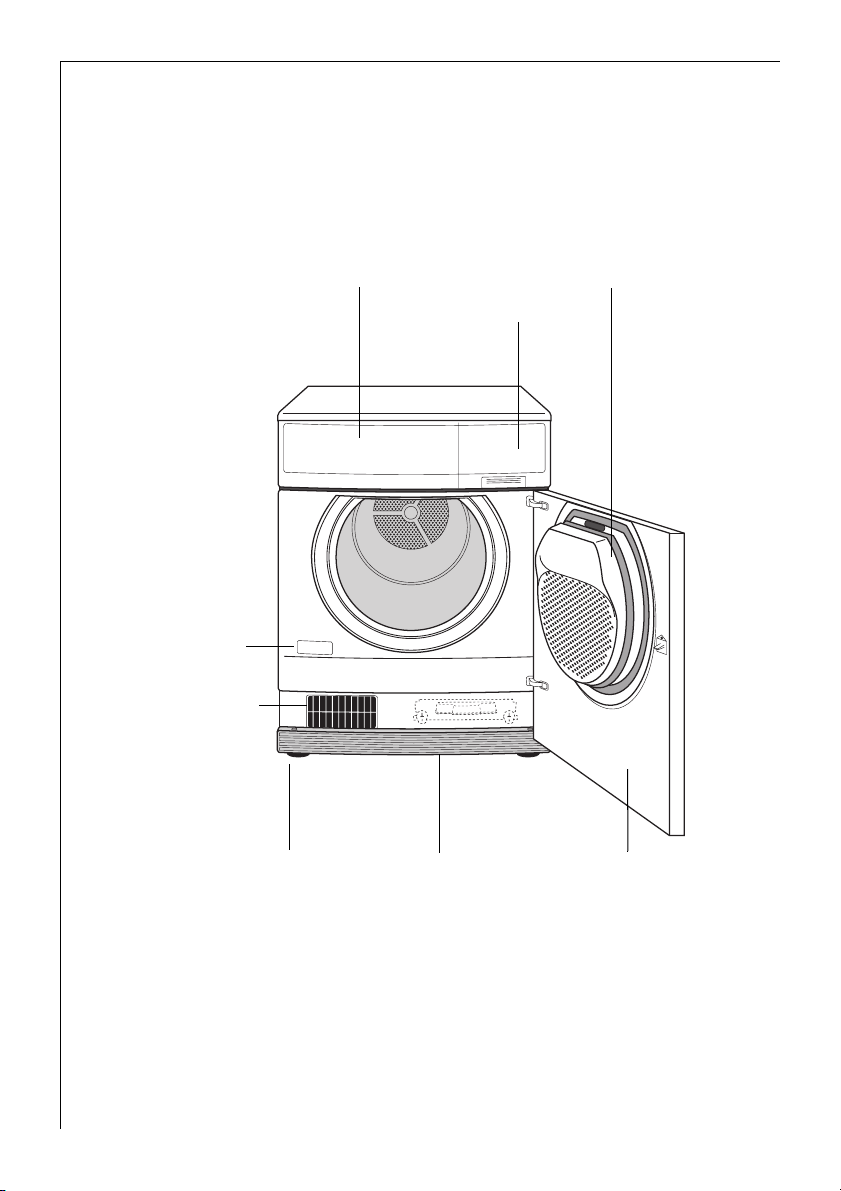

Frontaanzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

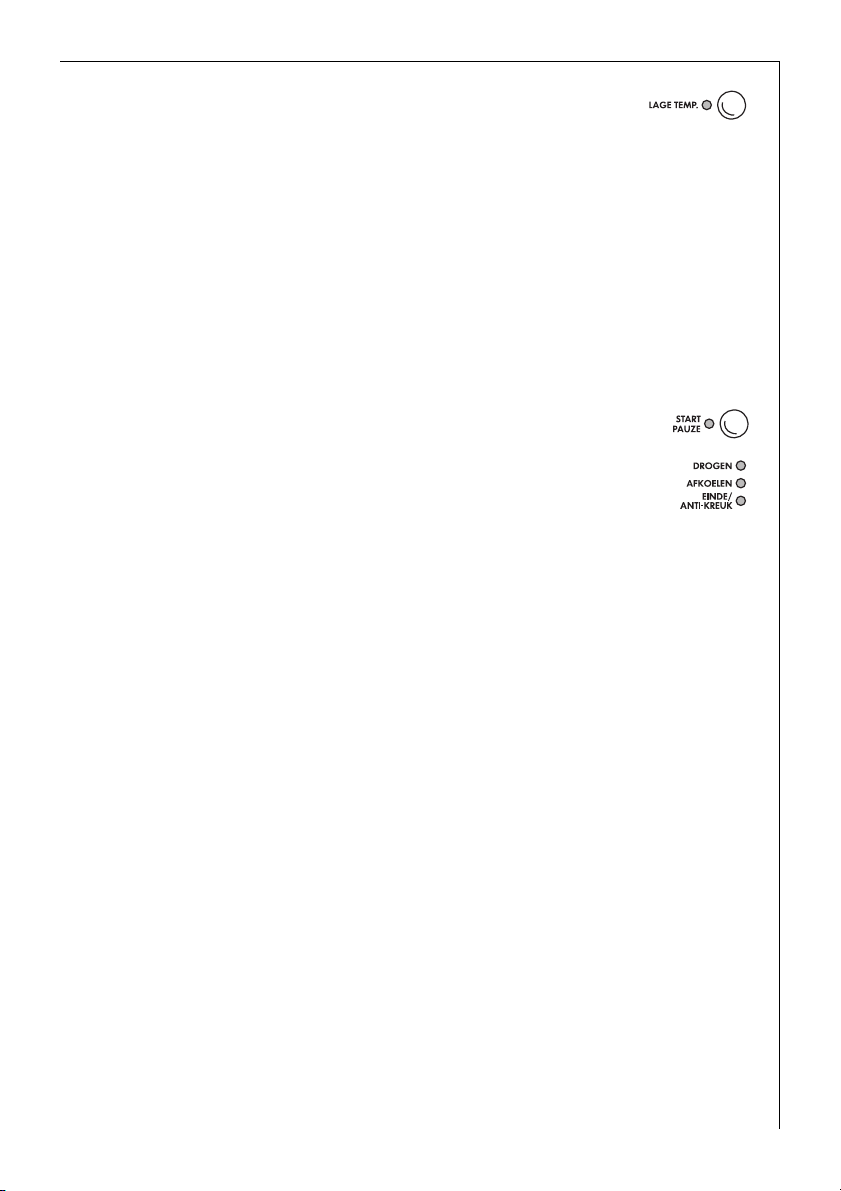

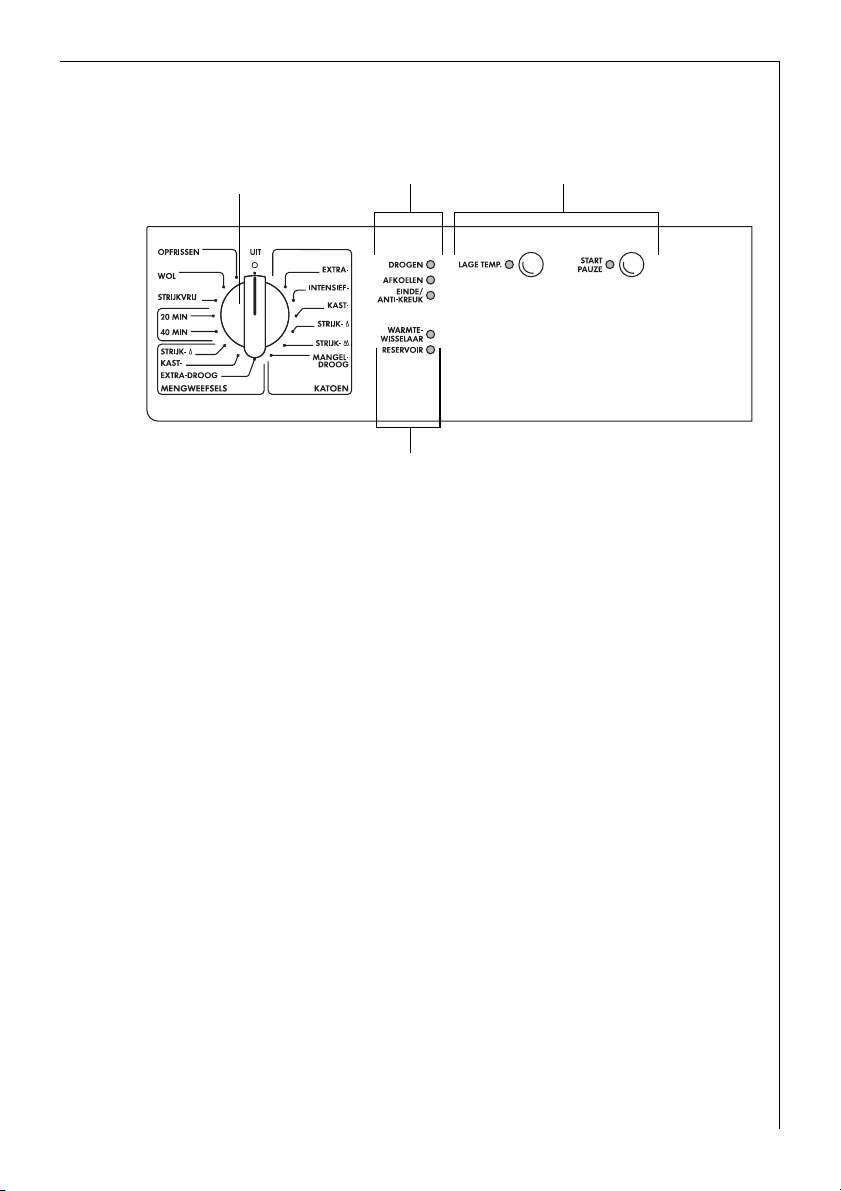

Bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

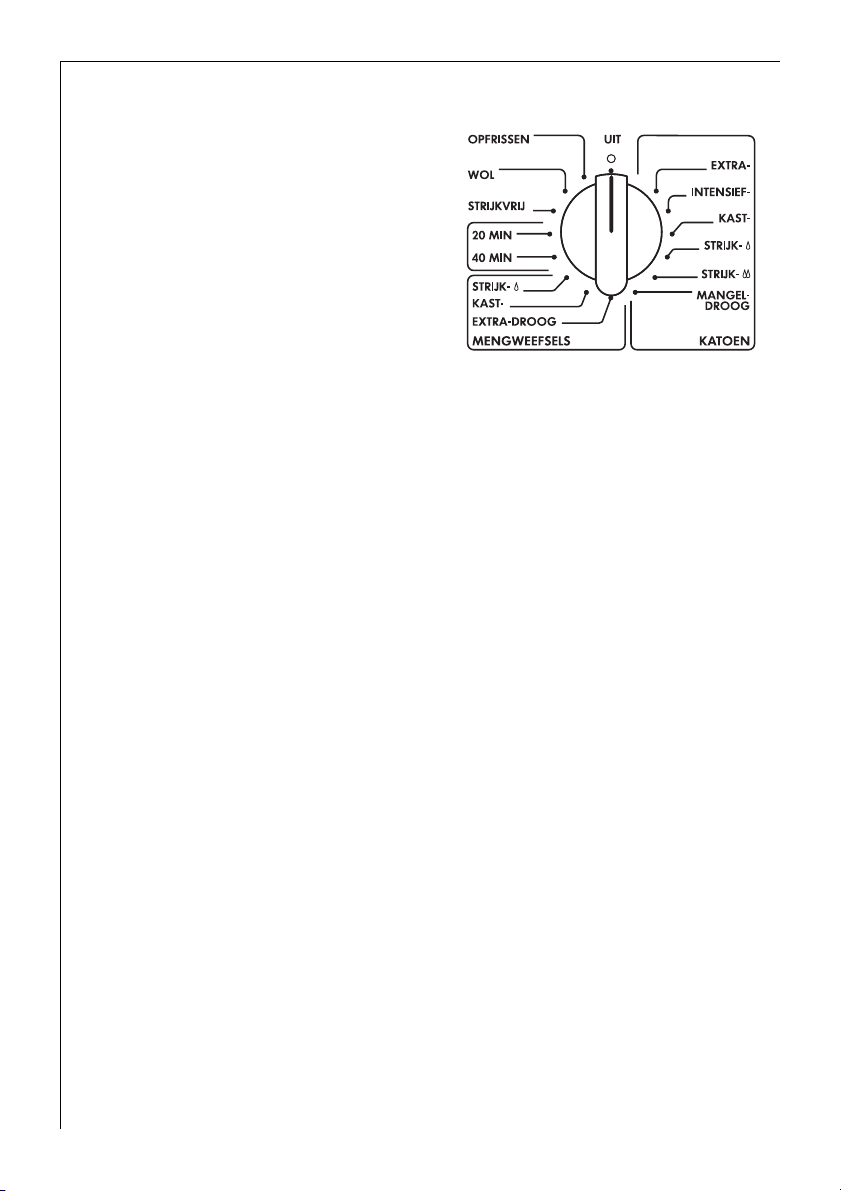

De programmakiezer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Vóór het in gebruik nemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Beknopte gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Drogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wasgoed voorbereiden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Deur openen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Wasgoed in de droger doen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Deur sluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

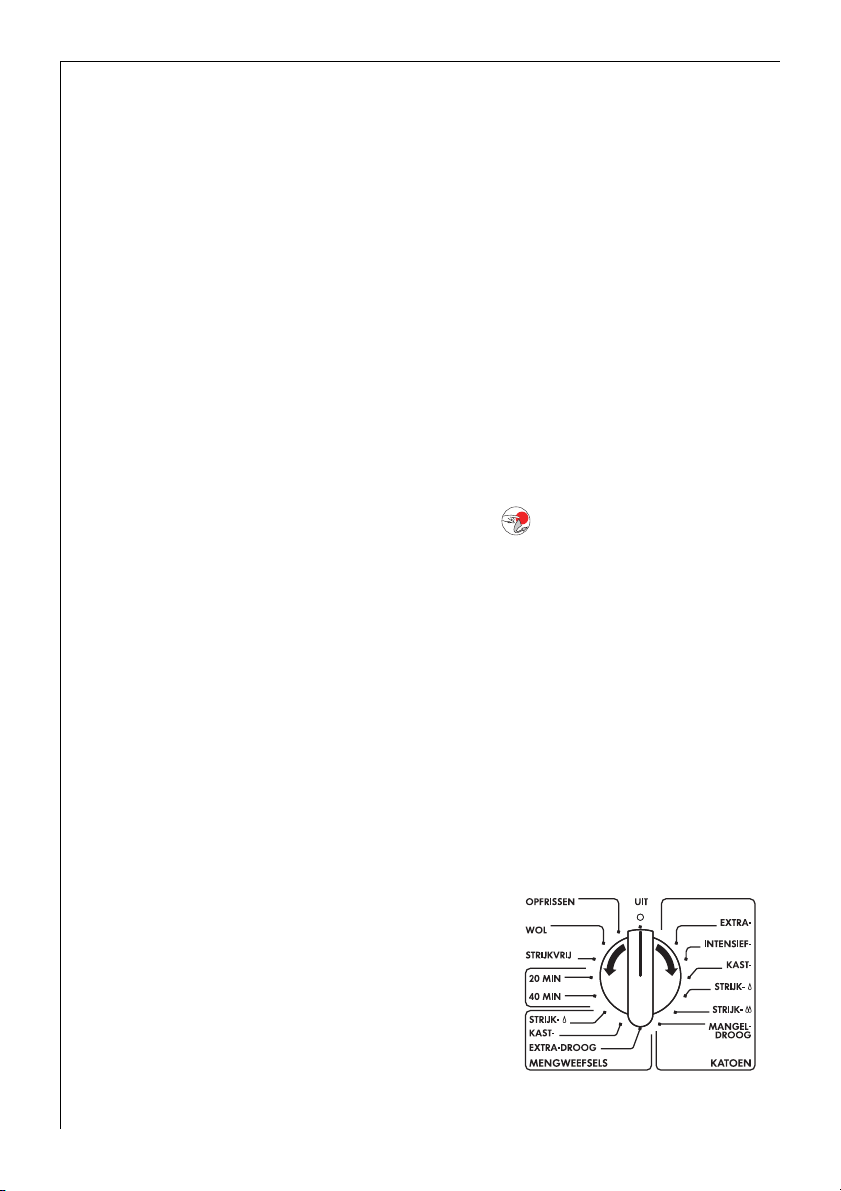

Droogprogramma instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Droogprogramma starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Wasgoed uitnemen of inleggen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Beëindiging van het droogproces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Wasgoed uit de machine nemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

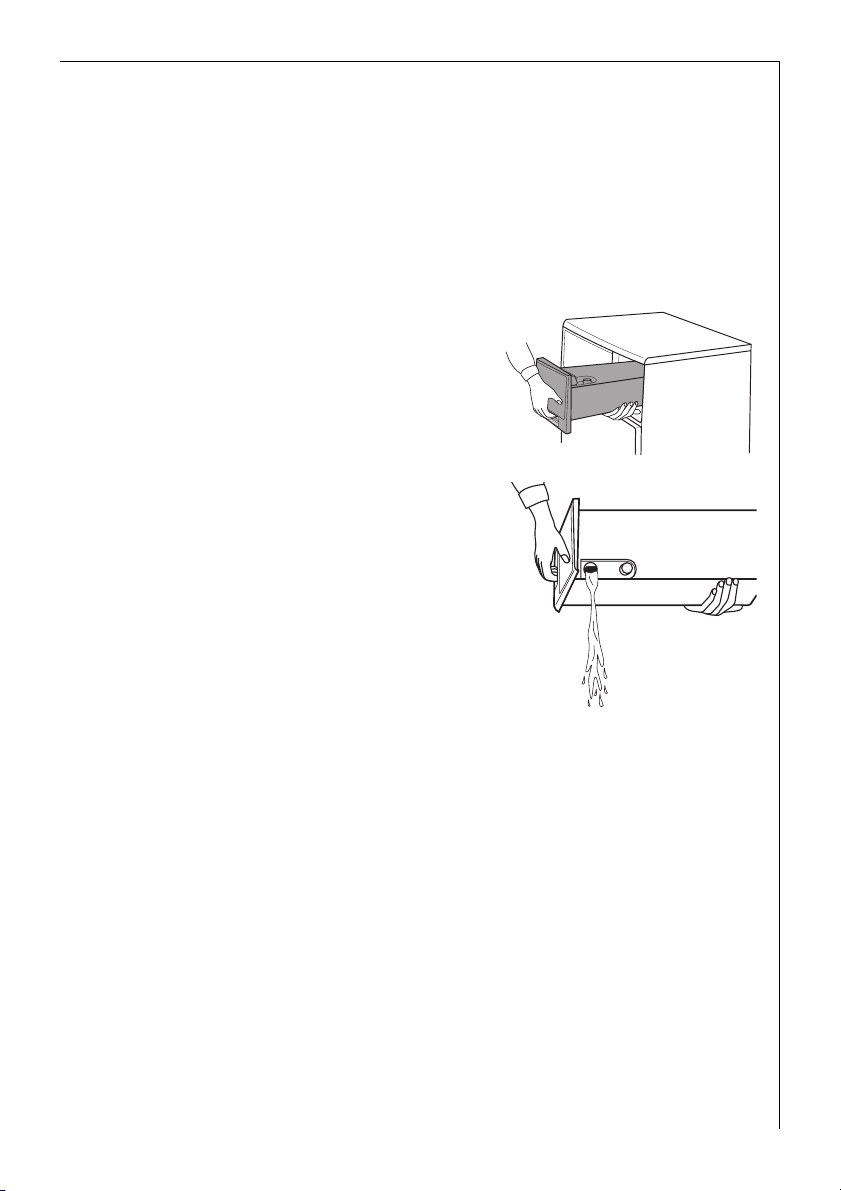

Opvangreservoir legen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Deurafdichting reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

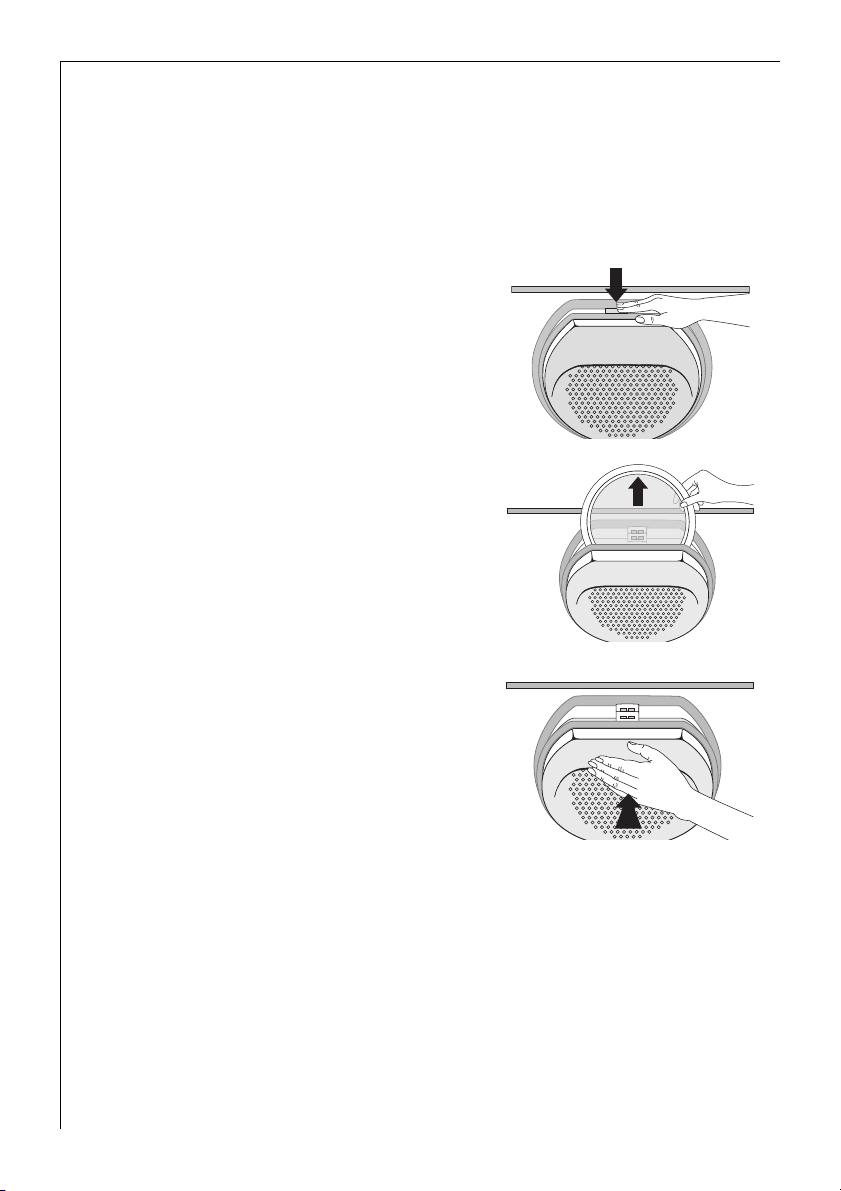

Pluizenzeef reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

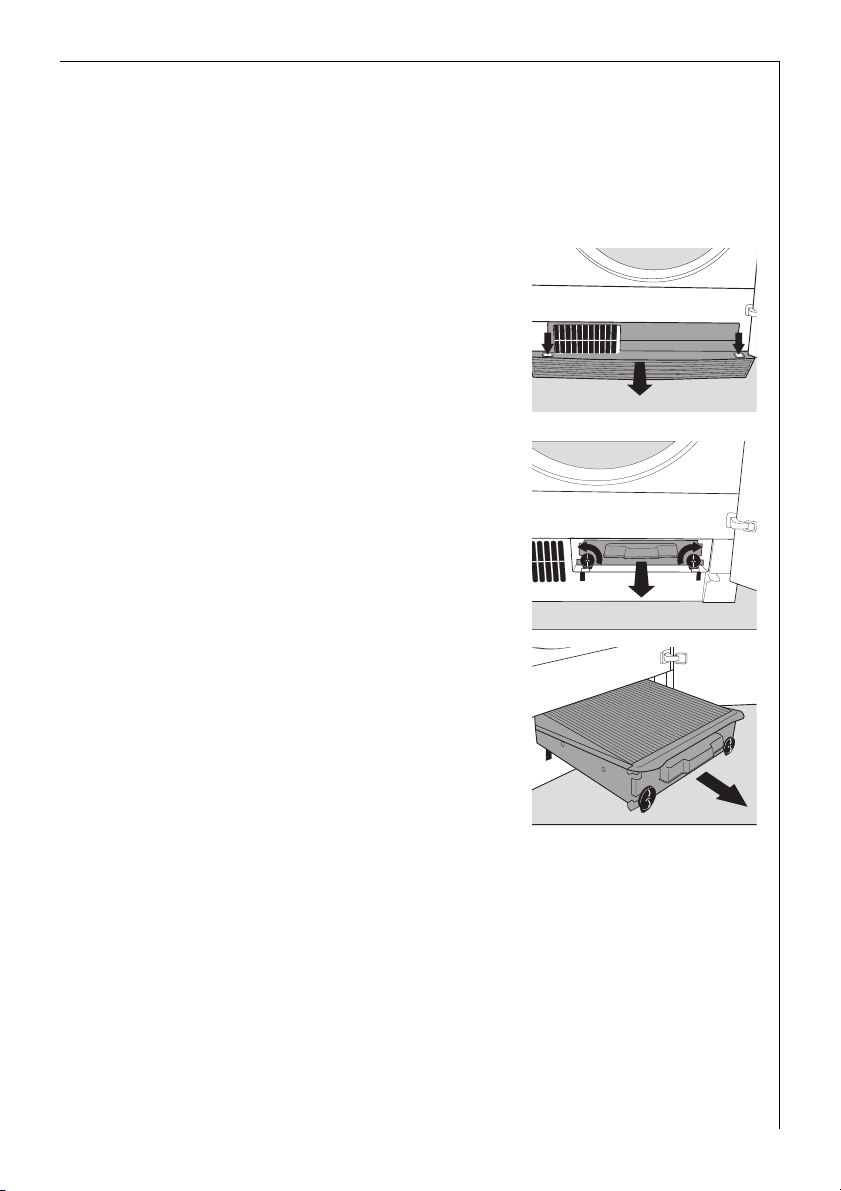

Warmtewisselaar reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Droger uitschakelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Programmatabellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Informatie over textiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Wasetiketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
3
Page 4
Inhoud
Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Warmtewisselaar reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Rondom de zeef reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Trommel reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Paneel en bedieningselementen reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Deurafdichting reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Wat is er aan de hand als ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

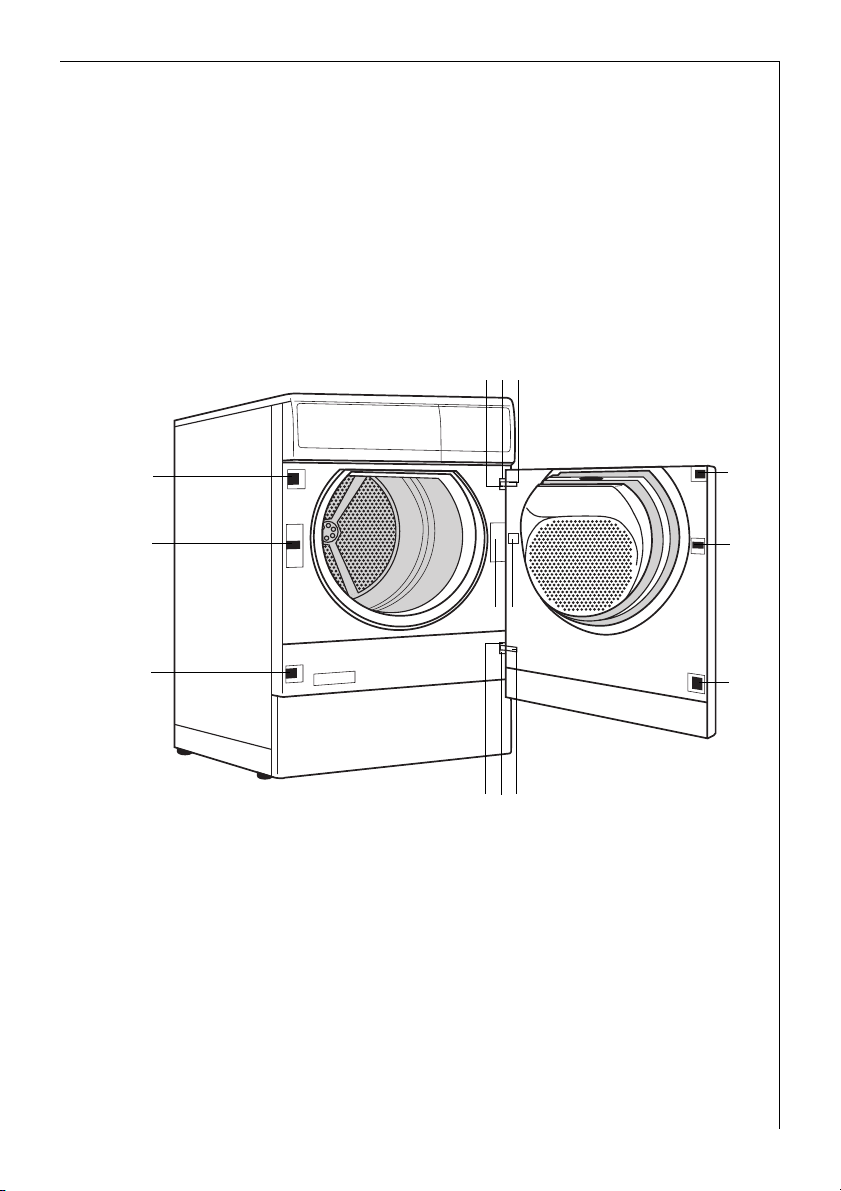

Overzetten van het deurscharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Opstelling en elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Aanwijzingen voor de vakman . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Extra leverbare accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Montageset externe condenswaterafvoer . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Montagesets was-droog-zuil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Klantenservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
Page 5
Aanwijzingen m.b.t. de veiligheid
1 Aanwijzingen m.b.t. de veiligheid
De veiligheid van elektrische toestellen van AEG voldoet aan de Europese en Nederlandse normen. Toch zien wij ons als fabrikant genoodzaakt, u en uw eventuele medegebruikers op het volgende te wijzen.
Algemene veiligheid
• Reparaties aan elektrische toestellen mogen alleen door vakmensen
worden uitgevoerd. Onvakkundige reparaties kunnen tot aanzienlijke
risico's voor de gebruiker leiden. Wend u daarom altijd tot onze
afdeling Klantenservice. Alleen originele AEG-onderdelen voldoen
aan alle eisen!
• Controleert u vóór het in gebruik nemen of de op het typeplaatje
aangegeven netspanning en stroomsoort overeenkomen met
netspanning en stroomsoort bij u thuis. Op het typeplaatje kunt u ook
zien welke zekering nodig is.
• De droger nooit in gebruik nemen, als het aansluitsnoer beschadigd is
of als bedieningspaneel, bovenblad of sokkel zo beschadigd zijn, dat
de binnenkant van het toestel toegankelijk is.
• Als u het toestel gaat schoonmaken, moet het altijd uitgeschakeld
zijn: stekker uit het stopcontact trekken of bij vaste aansluiting de
groepenhoofdschakelaar uitschakelen of de zekering in de
huisinstallatie uitschakelen resp. uitdraaien.
• Stekker nooit aan het snoer uit het stopcontact trekken, maar aan de
stekker.
• Leun niet op de deur als deze open staat. De machine zou dan kunnen
kantelen!
• Droger niet met een waterstraal afsproeien. Kans op kortsluiting!
• Let er bij het sluiten van de deur op, dat er geen wasgoed tussen
wordt geklemd.
• Als u een droogproces onderbreekt om wasgoed uit de droger te
nemen: wasgoed en trommel kunnen heet zijn.
• Meerwegstekkers, koppelingen en verlengsnoeren mogen niet
gebruikt worden. Brandgevaar door oververhitting!
5
Page 6
Aanwijzingen m.b.t. de veiligheid
Veiligheid van kinderen
• Kinderen zien de gevaren niet die ontstaan door ondeskundige
omgang met elektrische toestellen. Zorg daarom voor het nodige
toezicht als de machine aanstaat en laat kinderen niet met de
machine spelen - ze zouden zichzelf of andere kinderen in de
machine kunnen opsluiten.
• Houd de verpakking uit de buurt van kinderen; vooral folie en
styropor kunnen gevaren opleveren. Verstikkingsgevaar!
• Zorg ervoor dat kinderen of kleine huisdieren niet in de trommel van
de droger kunnen klimmen. Houd daarom de deur van de droger
gesloten, als hij niet gebruikt wordt.
Gebruik volgens de voorschriften
• Constructieve wijzigingen of veranderingen aan het toestel zijn uit
veiligheidsoverwegingen niet toegestaan.
• Gebruik het toestel alleen voor het drogen van huishoudtextiel. Als
het voor verkeerde doeleinden wordt gebruikt of foutief wordt
bediend, wordt eventueel ontstane schade niet door de
garantiebepalingen gedekt.
• Alleen in water gewassen textiel drogen. Goed dat met
brandgevaarlijke reinigings- of oplosmiddelen (wasbenzine, alcohol,
middelen om vlekken te verwijderen enz.) behandeld is, mag niet in
de wasdroger gedroogd worden. Brandgevaar! Explosiegevaar!
• Stukken wasgoed die schuimrubber of op rubber lijkend materiaal
bevatten mogen niet in de machine gedroogd worden. Brandgevaar!
• Was in zeer slechte toestand (sterke slijtage) en was met losse vullin-
gen (kussens) die open zouden kunnen zijn, mogen niet gedroogd
resp. opgefrist worden. Brandgevaar!
• Was met onbuigzame onderdelen (vloermatten) en te volle trommels
bedekken de luchtspleet. Houd een vulhoeveelheid aan van max. 5 kg.
Oververhitting! Brandgevaar!
• Alleen was drogen waarin zich geen explosieve voorwerpen (aanste-
kers, spuitbussen) bevinden. Brandgevaar! Explosiegevaar!
• Na ieder droogproces de pluizenzeef reinigen.
• De warmtewisselaar regelmatig reinigen.
• Bij was/droogzuilen geen voorwerpen op de droger zetten, omdat
deze er tijdens het drogen af kunnen vallen.
6
Page 7
Aanwijzingen m.b.t. de veiligheid
Opstelling en aansluiting
• Controleer de droger op transportschade. Een beschadigd toestel in
geen geval aansluiten! Neem in dat geval contact op met de
leverancier.
• Als u de droger gaat vervoeren, eerst het sokkelpaneel verwijderen!
• Plaats de wasdroger niet in een ruimte waar het kan gaan vriezen!
• Zet de droger waterpas!
• Bij opstelling direct naast een fornuis: tussen fornuis en wasdroger
moet een warmte-isolerende, niet brandbare plaat worden geplaatst
(afmeting 85 x 57,5 cm).
• Zet de droger niet op hoogpolig tapijt, de ventilatiesleuven zouden
dan verstopt kunnen raken.
• De stekker van het toestel moet ook na de opstelling goed bereikbaar
zijn.
• Een vaste aansluiting aan het elektriciteitsnet mag alleen door een
erkend installateur worden gemaakt.
7
Page 8
Algemene aanwijzingen
3 Algemene aanwijzingen
• Gesteven wasgoed laat aanslag in de trommel achter en hoort
daarom niet in de droger.
• Als u meer goed in de droger doet dan in de programmatabel
aangegeven, moet u rekening houden met kreukvorming! Bij erg teer
textiel max. 1,5 kg in de droger doen.
• Te uwer informatie: slijtage (en daardoor pluizen) ontstaat voor 70
procent bij het dragen van kleding, voor 20 procent bij het wassen en
slechts voor 10 procent bij het drogen in de wasdroger. De pluizen
verzamelen zich in de pluizenzeef. Bij machinaal drogen ontstaat
slechts ca. 0,03 gram pluizen per kilo wasgoed.
8
Page 9
Afvalverwerking
2 Afvalverwerking
Verpakkingsmateriaal
Alle gebruikte verpakkingsmaterialen zijn niet milieu-onvriendelijk en
kunnen hergebruikt worden.
• De kunststof delen zijn voorzien van een internationaal gebruikte
codering:
– >PE< voor polyethyleen, bijv. de folieverpakking
– >PS< voor polystyreen, bijv. de hoekbeschermers (volkomen
CFK-vrij)
– >POM< voor polyoxymetheen, bijv. kunststof klemmen
• Het karton is van oud papier gemaakt en wij adviseren u dit ook weer
in een container voor oud papier te deponeren.
Oude machine
Waarschuwing! Als u de machine afdankt, neem dan de volgende
1
maatregelen: stekker uit het stopcontact trekken, aansluitsnoer
afsnijden, stekker en snoer weggooien en deurslot onbruikbaar maken.
U voorkomt daarmee, dat spelende kinderen elkaar of zichzelf in de
machine opsluiten en daardoor in levensgevaar komen.
Zorg voor milieuvriendelijke verwerking van het toestel. Informeer bij
uw gemeente naar de mogelijkheden voor afvalverwerking in uw
woonplaats.
De materialen zijn conform hun aanduiding opnieuw te gebruiken.
Oude apparaten kunnen met standaardgereedschap (kruiskopschroevendraaier, hamer) gedemonteerd worden.
9
Page 10
Milieutips
2 Milieutips
• Gebruik bij het wassen geen wasverzachter!
Wasgoed dat u in de wasdroger droogt wordt ook zonder
wasverzachter wollig en lekker zacht. Probeer het maar eens!
• Wasgoed losjes in de droger doen!
Zo voorkomt u langere droogtijden en kreukvorming.
• Wasgoed goed centrifugeren!
Hoe hoger het centrifugetoerental, des te zuiniger en sneller gaat het
drogen.
Aanwijzingen m.b.t. verbruik, afhankelijk van het centrifugetoerental,
vindt u in onderstaande tabel. De aanwijzingen gelden voor 5 kg wasgoed, gedroogd in het programma KATOEN KASTDROOG:
Gecentrifugeerd met: Droogproces:
tpm
restvocht
in liters in %
800 3,5 70 90 3,5 0,85
1000 3,0 59 85 3,0 0,73
1200 2,7 53 75 2,7 0,66
1400 2,5 50 70 2,6 0,63
1600 2,2 44 65 2,5 0,61
1) bij een kWh-prijs van 24,4 cent
tijd in
minuten
energieverbruik
in kWh
kosten in
guldens
• De ventilatiesleuven in de sokkel van de droger altijd vrij houden!
• Zorg ervoor dat de ruimte goed geventileerd wordt!
• Maximaal vulgewicht benutten!
U droogt het zuinigst, als u zich aan de vulgewichten houdt die in de
programmatabel vermeld staan.
1
10
Page 11
Milieutips
• Kies het juiste droogprogramma!
Kies het voor soort en hoeveelheid wasgoed passende programma. Zo
werkt de droger het meest economisch. Een paar verbruikswaarden:
3
Vulgewicht
in kg
5 90 3,5
5 70 2,8
2,5 35 1,3
Droogprogramma
KATOEN KASTDROOG
KATOEN STRIJKDROOG
MENGWEEFSELS KASTDROOG
1) Aanwijzing: Programma-instellingen voor een controle volgens EN 61121
MENGWEEFSELS KASTDROOG zonder ingedrukte toets LAGE TEMPERATUUR.
2) gecentrifugeerd met 800 tpm
3) gecentrifugeerd met 1000 tpm
1
2
2
b
Duur in
minuten
Energieverbruik
• Als de hoeveelheid wasgoed te klein is voor een bepaalde
b
droogheidsgraad (bijv. STRIJKDROOG
werken: vul de droger en kies programma STRIJKDROOG
), kunt u het beste in stappen
b
beëindiging van het programma het strijkgoed uit de droger. Droog
de rest van het goed met programma KASTDROOG verder.
• Toets LAGE TEMPERATUUR alleen gebruiken bij vulgewichten tot 2,5
kg!
• Pluizenzeef na ieder droogproces reinigen.
• Opvangreservoir na ieder droogproces legen.
Het condenswater kunt u wel als gedestilleerd water in het huishouden
gebruiken. U moet het dan eerst door een papieren koffiefilterzakje
gieten.
Voorzichtig! Het condenswater is niet geschikt om te drinken of om in
1
levensmiddelen te gebruiken.
• Warmtewisselaar regelmatig reinigen!
Als u de warmtewisselaar regelmatig reinigt, verbruikt de droger
minder energie.
in kWh
; neem na
11
Page 12
Beschrijving van het toestel
Beschrijving van het toestel
Frontaanzicht
bedieningspaneel pluizenzeef
typeplaatje
ventilatiesleuven
opvangreservoir
met greep
12
voeten
(alle in hoogte verstelbaar)
sokkelpaneel
(voor de
warmtewisselaar)
deur
(draairichting verstelbaar)
Page 13
Bedieningspaneel
Beschrijving van het toestel
A
B
D
C
A programmakiezer: voor het instellen van het droogprogramma
B indicatie van het programmaverloop: laat zien met welk onderdeel de
machine bezig is
C toetsen en indicaties
– toets LAGE TEMPERATUUR: voor tere weefsels
– toets START/PAUZE: om het droogprogramma te starten of te
onderbreken
D aanwijzingen voor de gebruiker:
– indicatie WARMTEWISSELAAR: warmtewisselaar reinigen!
– indicatie RESERVOIR: opvangreservoir legen!
13
Page 14
Vóór het in gebruik nemen
De programmakiezer
•Stand UIT:
De wasdroger is uitgeschakeld.
• Programmagroep KATOEN:
Hier vindt u de programma's voor
het drogen van katoen en linnen;
vulgewicht max. 5 kg.
• Programmagroep
MENGWEEFSELS:
Hier vindt u de programma's voor
het drogen van mengweefsels en
synthetische weefsels; vulgewicht
max. 2,5 kg.
• Tijdprogramma's:
voor het nadrogen van wasgoed of
voor het drogen van vulgewichten
beneden 1 kg.
• Programma STRIJKVRIJ:
Speciaal droogprogramma met
anti-kreukmechanisme voor
kreukherstellend goed;
vulgewicht max. 1kg.
•Programma WOL:
voor het nabehandelen van wollen
textiel na het aan de lucht drogen;
vulgewicht max. 1 kg.
• Programma OPFRISSEN
voor optimale resultaten bij het
opfrissen en voorzichtig reinigen
van textiel met behulp van in de
handel verkrijgbare droogreinigings-sets
(let op de gebruiksaanwijzing van de fabrikant);
Programmaduur: 35 minuten;
vulgewicht max. 1 kg.
Vóór het in gebruik nemen
0 Trommel van de droger met een vochtige doek afnemen of kort droog-
proces (20 min.) met vochtige doeken uitvoeren.
14
Page 15
Beknopte gebruiksaanwijzing
Beknopte gebruiksaanwijzing
• Wasgoed zo goed mogelijk centrifugeren.
• Wasgoed voorbereiden.
• Deur openen en wasgoed in de droger doen.
• Deur sluiten.
Attentie! Wasgoed niet tussen de deur klemmen.
• Droogprogramma instellen
– m.b.v. de programmakiezer
– eventueel toets LAGE TEMPERATUUR indrukken.
• Programma startenProgramma starten door toets START/PAUZE in te
drukken.
Terwijl het programma loopt, kunt u de deur openen om goed uit de
machine te nemen of erin te doen.
Na beëindiging van het programma
(indicatie einde/anti-kreuk brandt, de anti-kreukfase begint):
• Wasgoed uit de machine nemen.
• Opvangreservoir legen.
• Pluizenzeef reinigen.
Als indicatie WARMTEWISSELAAR brandt:
• Beslist warmtewisselaar reinigen.
• Droger uitschakelen door de programmakiezer op stand UIT te draaien.
15
Page 16
Drogen
Drogen
Wasgoed voorbereiden
• Om te voorkomen dat het wasgoed een kluwen vormt: ritssluitingen
sluiten; slopen dichtknopen; losse stofceintuurs e.d. samenbinden.
• Zakken leegmaken.
• Metalen delen (paperclips, veiligheidsspelden enz.) verwijderen.
• Kleding van dubbelzijdige stof binnenstebuiten keren (bijv. bij met
katoen gevoerde jacks de katoenen kant naar buiten). Dit soort
weefsels droogt dan beter.
• Wasgoed losjes in de machine doen.
Deur openen
Deur openen:
• Stevig tegen de deur drukken (bij punt )
Wasgoed in de droger doen
• Wasgoed losjes in de droger doen.
Deur sluiten
Deur sluiten:
• stevig tegen de deur drukken, tot hij hoorbaar sluit.
Attentie! Let op dat er geen wasgoed tussen de deur geklemd wordt!
1
Het goed zou dan kunnen beschadigen!
Droogprogramma instellen
0 Op de programmakiezer het passende
droogprogramma instellen (zie
"Programmatabel").
16
Page 17
0 Eventueel toets LAGE TEMPERATUUR
indrukken.
•Toets LAGE TEMPERATUUR
Het ingestelde programma wordt
uitgevoerd met gereduceerd
verwarmingsvermogen. Druk deze toets in
bij textiel met het wasetiket S. Ook bij
temperatuurgevoelig textiel (bijv. acryl en
viskose) raden wij u aan deze toets in te
drukken.
Droogprogramma starten
0 Toets START/PAUZE indrukken.
Het droogprogramma begint. Op de indicatie
van het programmaverloop kunt u zien waar
de droger mee bezig is.
Wasgoed uitnemen of inleggen
U kunt het droogproces te allen tijde
onderbreken, om wasgoed uit de machine te
nemen of erin te doen.
Drogen
0 Deur openen.
Voorzichtig! Wasgoed en trommel kunnen
1
heet zijn.
0 Wasgoed uitnemen of inleggen.
0 Deur sluiten.
0 Toets START/PAUZE indrukken om het
droogproces voort te zetten.
17
Page 18
Drogen
Beëindiging van het droogproces
Kort voor het einde van het droogproces begint de afkoelfase: de
verwarming is in deze fase uitgeschakeld. Na de afkoelfase gaat de
indicatie EINDE/ANTI-KREUK branden. Nu kunt u het wasgoed uit de
droger nemen.
Na het drogen volgt automatisch de anti-kreukfase. 30 minuten lang
draait de trommel af en toe. Zo blijft uw wasgoed los en wollig en het
kreukt niet.
Uiterlijk tegen het einde van de anti-kreukfase het wasgoed uit de dro-
ger nemen, om kreukvorming te voorkomen.
Wasgoed uit de machine nemen
0 Deur openen en wasgoed uit de droger nemen.
18
Page 19
Opvangreservoir legen
Voorzichtig! Het condenswater is niet geschikt om te drinken of om in
1
levensmiddelen te gebruiken.
Maak er een gewoonte van om het opvangreservoir na elk droogproces
te legen. Zo voorkomt u dat het droogproces automatisch wordt
onderbroken, omdat het opvangreservoir vol is.
0 Steek uw hand in de greep van het
opvangreservoir en trek het geheel naar
buiten.
0 Condenswater eruit gieten.
0 Opvangreservoir weer in het
bedieningspaneel plaatsen.
Drogen
Als het drogen nog niet klaar is:
0 Toets START/PAUZE indrukken om door te
gaan met het drogen.
Het opvangreservoir kan ca. 3,8 liter bevatten, genoeg voor 5 kg was-
3
goed dat met 800 tpm gecentrifugeerd is.
Deurafdichting reinigen
0 De deurafdichting met een vochtige doek afnemen.
19
Page 20
Drogen
Pluizenzeef reinigen
Om een ongehinderde luchtcirculatie tijdens het droogproces te garanderen, dient u na ieder droogproces de pluizenzeef te reinigen.
Controleer ook of zich waspluizen of andere resten in de trommel
bevinden en verwijder die direct.

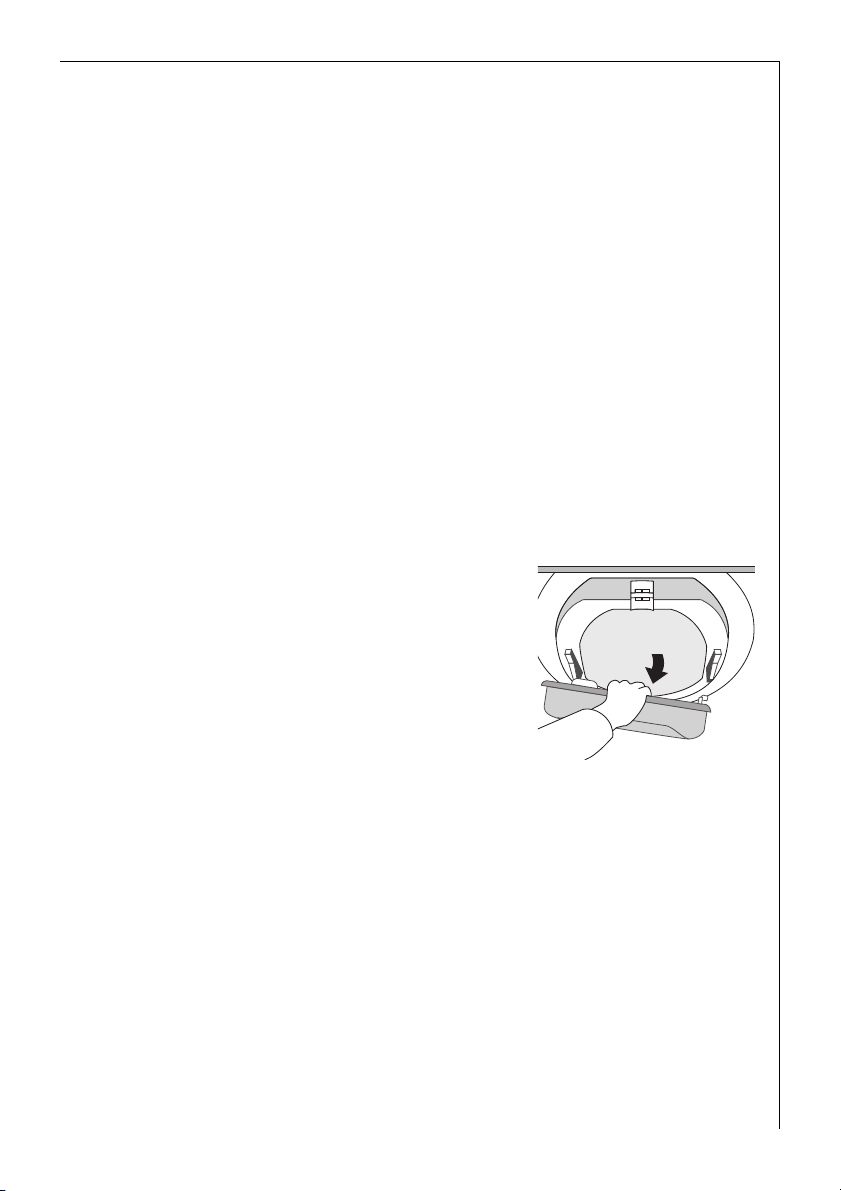

0 Ontgrendelingstoets van het zeefdeksel
naar beneden drukken.
Het zeefdeksel springt open.
0 Pluizenzeef losnemen.
0 Pluizen van de pluizenzeef verwijderen.
Dat gaat het makkelijkst als u uw hand
vochtig maakt.
0 Pluizenzeef weer inzetten.
0 Tegen het zeefdeksel drukken, tot het in
de vergrendeling valt.
Zonder pluizenzeef kan het zeefdeksel
3
niet dicht en kan de deur niet gesloten
worden.
Voorzichtig! Droger niet met beschadigde of verstopte pluizenzeef
1
gebruiken!
20
Page 21
Warmtewisselaar reinigen
Attentie! Als de indicatie WARMTEWISSELAAR brandt, moet beslist de
1
warmtewisselaar gereinigd worden. Anders zou er schade aan uw
droger kunnen ontstaan. En met een verontreinigde warmtewisselaar
verbruikt de droger meer energie.
0 Deur openen.
0 Sokkelpaneel ontgrendelen door beide lipjes
in te drukken en losnemen.
0 Beide vergrendelingsschijven een kwart slag
naar buiten draaien.
0 Warmtewisselaar aan de greep uit de sokkel
trekken.
Drogen
0 Warmtewisselaar reinigen, het beste met een
borstel onder stromend water of met de
handdouche. Ook de sleuven voor de
waterafvoer aan de achterzijde van de
warmtewisselaar moeten schoon zijn.
Attentie! Gebruik voor het reinigen van de
1
warmtewisselaar geen scherpe voorwerpen.
Daarmee kunt u de warmtewisselaar beschadigen.
0 Warmtewisselaar weer inzetten en vergrendelen (beide
vergrendelingsschijven een kwart slag naar binnen draaien). De tekst
"top - oben - en haut" moet boven zitten.
0 Sokkelpaneel weer terug plaatsen.
Attentie! Zonder warmtewisselaar mag de droger niet gebruikt worden.
1
Droger uitschakelen
0 Programmakiezer op stand UIT draaien.
21
Page 22
Programmatabellen
Programmatabellen
Programmagroep KATOEN
textieletiketten
Programma Soort wasgoed Voorbeelden
EXTRA DROOG
R, Q; vulgewicht max. 5kg
dik goed of goed dat uit
verschillende lagen bestaat en dat
door en door droog moet worden
badstof, badjassen
INTENSIEFDROOG
KASTDROOG
STRIJKDROOG c
STRIJKDROOG b
MANGELDROOG
dik textiel dat door en door droog
moet worden.
goed van gelijkmatige dikte dat
door en door droog moet worden
dun goed dat nog moet worden
gestreken
katoen of linnen van normale
dikte dat nog moet worden
gestreken
katoen of linnen dat moet
worden gestreken of gemangeld
badstof, badstof handdoeken
badstof, tricot handdoeken
tricot, katoenen,
overhemden
beddegoed, tafellakens
beddegoed, tafellakens
Programmagroep MENGWEEFSELS
1
textieletiketten R, S
Programma Soort wasgoed Voorbeelden
EXTRA DROOG
KASTDROOG
, Q; vulgewicht max. 2,5 kg
dik goed of goed dat uit
verschillende lagen bestaat en
dat door en door droog moet
worden
dun goed dat niet nabehandeld
(bijv. gestreken) hoeft te worden
pullovers, beddegoed,
tafellakens
kreukherstellende
overhemden, tafellakens,
babygoed, sokken,
ondergoed
22
STRIJKDROOG c
1) toets LAGE TEMPERATUUR indrukken!
dun goed dat nog moet worden
gestreken
tricot, kreukherstellende
overhemden, blouses
Page 23
Programmatabellen
TIJD-programma’s
1
textieletiketten R, S
U kunt 20 en 40 minuten kiezen om enkele stukken wasgoed na te drogen of om
kleine vulgewichten te drogen.
1) toets LAGE TEMPERATUUR indrukken!
, Q; vulgewicht beneden 1 kg
Programma STRIJKVRIJ
1
Textieletiketten R, S
, Q, vulgewicht max. 1kg
(ca. 5-6 hemden)
Drogen van wasgoed zoals overhemden en blouses; praktisch strijkvrij. Resultaat
hangt af van soort textiel en textielveredeling.
Aanbeveling: wasgoed met ca. 1200 toeren in de wasautomaat centrifugeren en dan
direct in de droger doen. Wasgoed na het drogen direct uit de droger halen en op een
kleerhangertje uithangen.
1) LAGE TEMP.-toets indrukken!
Programma WOL
Vulgewicht max. 1kg
Wollen goed na het aan de lucht drogen, na het dragen of als het langere tijd in de
kast heeft gelegen kort met warme lucht nabehandelen zodat de wolvezels zich weer
oprichten. Het wollen goed wordt heerlijk zacht.
Aanbeveling: wasgoed na het drogen direct uit de droger halen.
Programma OPFRISSEN
Vulgewicht max. 1kg
Voor optimale resultaten bij het opfrissen en voorzichtig reinigen van textiel met
behulp van in de handel verkrijgbare droogreinigings-sets (let op de gebruiksaanwijzing van de fabrikant);
Programmaduur: 35 minuten.
23
Page 24
Informatie over textiel
Informatie over textiel
Wasetiketten
Controleer of het wasgoed geschikt is om machinaal gedroogd te worden. Op het wasetiket moet één van de volgende symbolen te vinden
zijn:
Machinaal drogen is mogelijk; de textielfabrikant geeft niet aan of het
Q
betreffende stuk normaal of met lage temperatuur gedroogd moet
worden.
Normaal drogen.
R
Voorzichtig drogen (toets LAGE TEMPERATUUR indrukken!).
S
Mag niet machinaal gedroogd worden.
T
Als u geen van deze symbolen vindt:
Droog witte was, bonte was en mengweefsels op normale temperatuur.
Druk toets LAGE TEMPERATUUR in als u teer textiel droogt.
Wij raden u aan bij het aanschaffen van textiel op de wasetiketten te
letten.
• Wol en dons
Voor het nabehandelen van wollen goed tot max. 1 kg vulgewicht kiest
u het programma WOL..
•Teer textiel
Druk bij het drogen van teer textiel (bijv. acryl of viscose) en textiel met
het wasetiket S altijd toets LAGE TEMPERATUUR in.
• Tricot, gebreid textiel
Tricot en gebreid textiel krimpen snel! Laat het daarom niet te droog
worden. Bij textiel van goede kwaliteit is de kans op krimpen echter
gering.
• Nieuw gekleurd textiel
Droog nieuw gekleurd textiel niet samen met licht gekleurde stukken
wasgoed. Het goed zou kunnen verkleuren.
24
Page 25
Reiniging en onderhoud
Reiniging en onderhoud
Warmtewisselaar reinigen
Attentie! Als de indicatie WARMTEWISSELAAR brandt, moet beslist de
1
warmtewisselaar gereinigd worden. Anders zou er schade aan uw
droger kunnen ontstaan. En met een verontreinigde warmtewisselaar
verbruikt de droger meer energie.
Zie voor het reinigen van de warmtewisselaar hoofdstuk "Drogen,
warmtewisselaar reinigen"
Rondom de zeef reinigen
Ondanks de pluizenzeef komt er een kleine hoeveelheid pluizen rondom
de zeef terecht. Reinig daarom van tijd tot tijd - minstens 4 maal per
jaar - het gehele gedeelte rondom de zeef.
0 Pluizenzeef uitnemen.
0 Zeefdeksel aan de bovenkant pakken en naar
voren trekken, tot het uit de geleiders kan
worden genomen.
0 Alle pluizen verwijderen - het beste met de
stofzuiger.
0 De beide lipjes van het zeefdeksel in de
geleiders op de deur drukken, tot ze erin
vallen.
0 Pluizenzeef weer inzetten.
0 Tegen het zeefdeksel drukken, tot het in de
vergrendeling valt.
25
Page 26
Reiniging en onderhoud
Trommel reinigen
Attentie! Reinig de trommel van edelstaal niet met schuurmiddelen of
1
staalwol!
Door wasverzachter of kalk in het water kan zich op de trommel een
nauwelijks zichtbare aanslag vormen. De droger kan de
droogheidsgraad van het wasgoed dan niet meer betrouwbaar aftasten.
Het wasgoed komt vochtiger uit de droger dan u zou verwachten.
0 De binnenkant van de trommel en de trommelribben met een
huishoud-schoonmaakmiddel (bijv. met azijn) vochtig afnemen.
Paneel en bedieningselementen reinigen
Attentie! Gebruik geen middelen voor het onderhoud van meubelen of
1
agressieve reinigingsmiddelen.
0 Paneel en bedieningselementen met een vochtige doek afnemen. Alleen
warm water gebruiken.
Deurafdichting reinigen
0 De deurafdichting direct na het droogproces met een vochtige doek
afnemen.
26
Page 27
Wat is er aan de hand als ...
Wat is er aan de hand als ...
Aan de hand van onderstaande aanwijzingen kunt u kleine storingen
aan het toestel zelf opheffen. Als u toch voor één van de hier vermelde
storingen of vanwege foutieve bediening de Klantenservice inschakelt,
wordt dit bezoek ook tijdens de garantietermijn niet door onze
garantiebepalingen gedekt.
Storing Mogelijke oorzaak Oplossing
De droger werkt niet.
Het droogresultaat is niet
zoals gewenst.
De stekker zit niet in het
stopcontact.
START/PAUZE-toets
ingedrukt.
Geen programma ingesteld. Programma instellen.
Deur staat open. Deur sluiten.
De zekering in de
huisinstallatie is niet in orde.
Verkeerd programma
gekozen.
Pluizenzeef verstopt. Pluizenzeef reinigen.
Warmtewisselaar
verontreinigd.
Verkeerd vulgewicht.
Wasgoed niet voldoende
gecentrifugeerd.
Ventilatiesleuven in de
sokkel afgedekt.
Aanslag op de binnenzijde
van de trommel of op de
trommelribben.
Stekker in het stopcontact
steken.
START/PAUZE-toets opnieuw
indrukken.
Zekering vervangen resp.
inschakelen.
De volgende keer een ander
(tijd)programma instellen.
Warmtewisselaar reinigen.
Aanbevolen vulgewicht
aanhouden.
Wasgoed voldoende
centrifugeren.
Ventilatiesleuven vrijmaken.
Aanslag verwijderen.
Het droogproces duurt
ongewoon lang.
Pluizenzeef verstopt. Pluizenzeef reinigen.
Warmtewisselaar
verontreinigd.
Warmtewisselaar reinigen.
27
Page 28
Wat is er aan de hand als ...
Storing Mogelijke oorzaak Oplossing
De deur kan niet gesloten
worden.
Indicatie RESERVOIR brandt. Opvangreservoir vol. Opvangreservoir legen.
Indicatie RESERVOIR brandt,
hoewel het reservoir leeggemaakt is
De droger beëindigt
automatisch het
droogproces: indicatie EINDE
gaat kort na de
programmastart branden.
Het droogproces duurt
ongewoon lang. 4,5 uur na
begin van het droogproces:
- brandt indicatie EINDE
- wordt het droogproces
afgebroken
-
Indicatie van het programmaverloop knippert
Pluizenzeef niet ingezet
en/of zeefdeksel niet op z'n
plek.
Vreemde voorwerpen, bijv.
dierenharen, kunnen de
toevoeraansluiting en de
klep aan het eind van het
reservoir verstoppen
Voor het gekozen
programma is te weinig of
te droog wasgoed in de
droger gedaan.
Toets LAGE TEMPERATUUR
ingedrukt en vulgewicht te
groot.
Vulgewicht te groot.
Wasgoed te vochtig.
Pluizenzeef inzetten en/of
zeefdeksel op z'n plek
zetten.
Reservoir naar buiten trekken en het toestel even
inschakelen. Verstopping
kan uit de reservoirschacht
gehaald worden, c.q. de klep
van haren ontdoen
Tijdprogramma of hogere
droogheidsgraad (bijv.
EXTRA-DROOG of
INTENSIEF-DROOG)
instellen.
Programmakeuze
controleren: toets LAGE
TEMPERATUUR is alleen
zinvol bij vulgewichten tot
2,5 kg.
Vulgewicht reduceren,
droogproces weer starten.
Wasgoed voldoende
centrifugeren.
28
Helpt deze informatie u niet verder, neem dan contact op met de
Klantenservice.
Page 29
Overzetten van het deurscharnier
Overzetten van het deurscharnier
Als dat voor het gebruik makkelijker is, kan het deurscharnier van
rechts naar links worden overgezet.
Waarschuwing! Eerst de stekker uit het stopcontact trekken; bij vaste
1
aansluiting de zekering in de huisinstallatie uitschakelen resp.
uitdraaien.
U gaat als volgt te werk:
A
C
B
F
H
J
G
F
A
C
B
E
D
E
0 Schroeven A aan de voorkant van het toestel uitdraaien.
0 Deur uitnemen door hem horizontaal te verschuiven.
0 Schroeven B aan de binnenzijde van de deur uitdraaien en scharnieren
C uitnemen.
0 Sluitpin D losschroeven en uitnemen.
0 Afdekplaatjes E, F en G losmaken door met een dunne schroevendraaier
op de inkeping te drukken, opzij schuiven, uitnemen en op de
tegenoverliggende zijde weer inzetten.
29
Page 30
Overzetten van het deurscharnier
0 Scharnieren C en sluitpin D op de tegenoverliggende zijde van de deur
aanbrengen.
0 Deursluiting H losschroeven en uitnemen.
0 Ingeklikte slotafdekking J uitnemen.
0 Deursluiting H en slotafdekking J op de tegenoverliggende zijde in de
opening plaatsen en vastschroeven resp. inklikken.
0 Deur met de scharnieren in de daarvoor bedoelde openingen in de
voorkant van het toestel schuiven en vastschroeven.
Aanwijzing m.b.t. bescherming tegen aanraking: het toestel is pas
weer bedrijfsveilig, als alle kunststof delen zijn ingezet.
30
Page 31
Technische gegevens
Technische gegevens
Hoogte x breedte x diepte 85 x 60 x 60 cm
Diepte bij open deur 117 cm
In hoogte verstelbaar 1,0/-0,4 cm
Nettogewicht ca. 46 kg
Vulgewicht (afhankelijk van het programma) max. 5 kg
(Afwijkende vulgewichten in andere landen zijn
het gevolg van afwijkende meetmethoden)
Energieverbruik volgens IEC 1121s.e. 3,5 kWh
(5 kg katoen, gecentrifugeerd met 800 tpm,
programma KATOEN KASTDROOG)
Toepassingsgebied huishouden
Geschikt voor omgevingstemperatuur +5°C tot +35°C
Dit toestel voldoet aan de volgende EG-richtlijnen:
;
– 73/23/EEG van 19.2.1973 "laagspanningsrichtlijn"
– 89/336/EEG van 3.5.1989 "EMC-richtlijn", incl.
wijzigingsrichtlijn 92/31/EEG
Opstelling en elektrische aansluiting
Aanwijzingen over de elektrische aansluiting vindt u op het typeplaatje.
Bij de aansluiting moet er absoluut op worden gelet, dat de op het
typeplaatje aangegeven spanning en stroomsoort met de spanning en
stroomsoort op de plaats van opstelling overeenkomen. Op het
typeplaatje kunt u ook zien welke zekering noodzakelijk is.
Aanwijzingen voor de vakman
Bij vaste aansluiting moet het toestel op de juiste manier worden
aangesloten. Let op de betreffende aanwijzingen in de opstel- en
aansluitaanwijzing.
Bij omschakelbare toestellen vindt u het omschakelschema op het
deksel van de aansluitkast aan de achterzijde van het toestel.
31
Page 32
Extra leverbare accessoires
Extra leverbare accessoires
Via uw vakhandelaar zijn onderstaande accessoires leverbaar:
Montageset externe condenswaterafvoer
Met deze montageset (E-nr. 916 019 000) kunt u het condenswater bij
een maximale pomphoogte van 1 meter vanaf de onderkant van de
droger direct in een afvoer (gootsteen, sifon) leiden (3 meter lang). U
hoeft dan het opvangeservoir niet meer te legen. De indicatie RESERVOIR aan het einde van ieder programma kunt u dan negeren. Het
opvangreservoir moet echter altijd op z'n plek zitten.
Montagesets was-droog-zuil
Met deze montagesets kunt u uw wasdroger met elke voorlader
LAVAMAT combineren tot een was-droog-zuil. De toestellen worden
dan op elkaar geplaat, de wasautomaat onder en de wasdroger boven.
De volgende montagesets zijn leverbaar:
– zonder uittrekbaar blad TRZ 900 E-nr. 916 018 900
– met uittrekbaar blad TRZ 8901 E-nr. 916 018 901
32
Page 33
Extra leverbare accessoires
33
Page 34
Index
A
acryl . . . . . . . . . . . . . . . . . . . . . . . . . . . .17, 24
afkoelfase
anti-kreukfase
. . . . . . . . . . . . . . . . . . . . . . . . . . . 18
. . . . . . . . . . . . . . . . . . . . . . . 18
C
centrifugeren . . . . . . . . . . . . . . . . . . . . . . . . 10
Condenswater
. . . . . . . . . . . . . . . . . . . . . . . 11
D
Deur openen . . . . . . . . . . . . . . . . . . . . . . . . 16
E
externe condenswaterafvoer . . . . . . . . . . . 32
G
Gesteven wasgoed . . . . . . . . . . . . . . . . . . . . 8
K
kalk in het water . . . . . . . . . . . . . . . . . . . . . 26
Klantenservice
kreukvorming
. . . . . . . . . . . . . . . . . . . . . . . 35
. . . . . . . . . . . . . . . . . . . . . . . . 8
L
LAGE TEMPERATUUR . . . . . . . . . . . . . . . . . . 17
O
ONDERHOUD VAN WOL . . . . . . . . . . . .14, 23
OPFRISSEN
oplosmiddelen
. . . . . . . . . . . . . . . . . . . . . . .14, 23
. . . . . . . . . . . . . . . . . . . . . . . . 6
P
pluizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Pluizenzeef
. . . . . . . . . . . . . . . . . . . . . . . . . . 20
R
Reparaties . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
S
schuimrubber . . . . . . . . . . . . . . . . . . . . . . . . . 6
STRIJKVRIJ
. . . . . . . . . . . . . . . . . . . . . . .14, 23
T
transportschade . . . . . . . . . . . . . . . . . . . . . . 7
Tricot
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
V
Veiligheid van kinderen . . . . . . . . . . . . . . . . 6
Viscose
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
W
Warmtewisselaar . . . . . . . . . . . . . . . . . 21, 25
was-droog-zuil
wasverzachter
Wol
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
. . . . . . . . . . . . . . . . . . . . . . .32
. . . . . . . . . . . . . . . . . . . . 10, 26
34
Page 35
Klantenservice
Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op
geeft, kunt u de volgende afdelingen raadplegen:
Consumentenbelangen tel. 0172 - 468 172
(voor algemene, product- of gebruiksinformatie) fax 0172 - 468 470
Storingen / reparaties tel. 0172 - 468 300
(voor bezoek servicetechnicus) fax 0172 - 468 255
Belangrijk!
Houd bij het opgeven van een storing altijd het PNC- en S-nummer van
uw toestel bij de hand. Deze nummers vindt u op het typeplaatje achter
de deur van de droger en kunt u het beste hieronder en voorop deze
gebruiksaanwijzing noteren.
Modelaanduiding ......................
PNC ......................
S-No ......................
Geef onze service-afdeling ook het volgende op:
• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?
Aan de hand van deze nummers kan onze service-afdeling de juiste
voorbereidingen treffen, zodat de machine bij het eerste bezoek van de
servicetechnicus weer hersteld kan worden. Op deze manier hoeft u
slechts één maal thuis te blijven.
Als u toch voor één van de in deze gebruiksaanwijzing vermelde
storingen of vanwege foutieve bediening de AEG service-afdeling
inschakelt, wordt dit bezoek ook tijdens de garantietermijn niet door
onze garantiebepalingen gedekt.
Elektrische toestellen van AEG voldoen aan de betreffende
veiligheidsbepalingen. Reparaties aan elektrische toestellen mogen
alleen door vakmensen worden uitgevoerd. Onvakkundige reparaties
kunnen tot aanzienlijke risico's voor de gebruiker leiden. Wend u
daarom altijd tot de AEG service-afdeling. Voor reparaties uitgevoerd
door anderen kan AEG geen aansprakelijkheid aanvaarden. Alleen
originele AEG-onderdelen voldoen aan alle eisen!
Onze service-afdeling voert reparaties uit overeenkomstig de voorwaarden die tussen de Consumentenbond en de VLEHAN (Vereniging
Leveranciers Elektrotechnische Huishoudelijke Apparaten Nederland)
zijn overeengekomen.
35
Page 36
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 944 101 –00- 0102/PRO Wijzigingen voorbehouden
Loading...
