AEG L7FE84ES User manual

L7FE84ES

USER MANUAL

NL Gebruiksaanwijzing

Wasautomaat

2 www.aeg.com

INHOUDSOPGAVE

1.	VEILIGHEIDSINFORMATIE.........................................................................................		3
2.	VEILIGHEIDSVOORSCHRIFTEN.................................................................................		5
3.	MONTAGE ..................................................................................................................		6
4.	ACCESSOIRES...........................................................................................................		11
5.	BESCHRIJVING VAN HET PRODUCT......................................................................		12
6.	BEDIENINGSPANEEL...............................................................................................		13
7.	DRAAIKNOP EN KNOPPEN.....................................................................................		15
8.	PROGRAMMA’S........................................................................................................		18
9.	INSTELLINGEN..........................................................................................................		23
10.		VOORDAT U HET APPARAAT VOOR DE EERSTE KEER GEBRUIKT.................	24
11.		DAGELIJKS GEBRUIK.............................................................................................	24
12.		AANWIJZINGEN EN TIPS......................................................................................	29
13.		ONDERHOUD EN REINIGING...............................................................................	31
14.		PROBLEEMOPLOSSING.........................................................................................	35
15.		VERBRUIKSGEGEVENS..........................................................................................	39
16.		TECHNISCHE GEGEVENS.....................................................................................	40
17.		SNELSTARTGIDS....................................................................................................	41
18.		PRODUCTINFORMATIEBLAD CONFORM E.U.-VERORDENING 1369/2017...	42

VOOR PERFECTE RESULTATEN

Bedankt dat u voor dit AEG-product heeft gekozen. Dit apparaat is ontworpen om vele jaren uitstekend te presteren, met innovatieve technologieën die het leven gemakkelijker helpen maken met functies die gewone apparaten wellicht niet hebben. Neem een paar minuten de tijd om het door te lezen zodat u er optimaal van kunt profiteren.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie:

www.aeg.com/webselfservice

Registreer uw product voor een betere service: www.registeraeg.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat:

www.aeg.com/shop

KLANTENSERVICE

Gebruik altijd originele onderdelen.

Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens bij de hand hebt: model, productnummer, serienummer.

Deze informatie wordt vermeld op het typeplaatje.

Waarschuwing / Belangrijke veiligheidsinformatie

Algemene informatie en tips Milieu-informatie

Wijzigingen voorbehouden.

NEDERLANDS 3

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

1.1Veiligheid van kinderen en kwetsbare mensen

•Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.

•Kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt te worden gehouden, mits ze voortdurend onder toezicht staan.

•Houd kinderen jonger dan 3 jaar uit de buurt of onder permanent toezicht.

•Laat kinderen niet met het apparaat spelen.

•Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

•Houd wasmiddelen uit de buurt van kinderen.

•Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

•Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

•Kinderen mogen zonder toezicht geen reinigingsen onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2Algemene veiligheid

•De specificatie van het apparaat mag niet worden veranderd.

4www.aeg.com

•Dit apparaat is bedoeld voor huishoudelijk gebruik of gelijksoortige toepassingen zoals:

–personeelskeukens in winkels, kantoren of andere werkomgevingen;

–door gasten in hotels, motels, bed&breakfastsen andere woonomgevingen;

–ruimtes voor gemeenschappelijk gebruik in gebouwen of flats of in wasserettes.

•Overschrijd het maximale laadvermogen van 8 kg niet (raadpleeg hoofdstuk "Programmaschema").

•De waterdruk bij het watertoevoerpunt van de aansluiting moet liggen tussen 0,5 bar (0,05 MPa) en 8 bar (0,8 MPa).

•De ventilatie-openingen in de onderkant mogen niet worden afgedekt door tapijt, een mat of andere soorten vloerbedekking.

•Het apparaat moet op de waterleiding worden aangesloten met de nieuwe meegeleverde slangsets, of andere nieuwe slangsets geleverd door het geautoriseerd servicecentrum.

•Oude slangsets mogen niet opnieuw worden gebruikt.

•Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

•Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

•Gebruik geen waterstralen onder druk en/of stoom om het apparaat te reinigen.

•Maak het apparaat schoon met een vochtige doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

•Als de droogtrommel bovenop de wasmachine wordt geplaatst moet u ervoor zorgen de juiste door AEG

NEDERLANDS 5

goedgekeurde montagekit te gebruiken (zie meer details in hoofdstuk "Accessoires - Montagekit").

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 installatie

De installatie moet voldoen aan de relevante nationale voorschriften.

•Verwijder alle verpakking en de transportbouten, inclusief de rubberen mof met kunststof afstandhouder.

•Bewaar de transportbouten op een veilige plek. Als het apparaat verplaatst moet worden in de toekomst, moeten ze opnieuw bevestigd worden om de trommel te vergrendelen om interne schade te voorkomen.

•Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

•Installeer en gebruik geen beschadigd apparaat.

•Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

•Gebruik of installeer het apparaat niet op plekken waar de temperatuur onder de 0°C komt of waar het wordt blootgesteld aan weersomstandigheden.

•Zorg ervoor dat de vloer van de plaats waar u het apparaat installeert, vlak, stabiel, hittebestendig en schoon is.

•Zorg dat er lucht tussen het apparaat en de vloer kan circuleren.

•Als het apparaat op zijn permanente plaats wordt geplaatst, moet u nagaan of het waterpas staat. Is dit niet het geval, stel de stelpootjes hier dan op af.

•Installeer het apparaat niet direct boven de vloerafvoer.

•Sproei geen water op het apparaat en stel het niet bloot aan overmatige vochtigheid.

•Plaats het apparaat niet op een plek waar de deur niet helemaal open kan.

•Plaats geen gesloten bak om mogelijke waterlekkage op te vangen onder het apparaat. Neem contact op

met het geautoriseerd servicecentrum om te raadplegen welke accessoires gebruikt mogen worden.

2.2 Aansluiting op het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

•Dit apparaat moet worden aangesloten op een geaard stopcontact.

•Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

•Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

•Gebruik geen meerwegstekkers en verlengsnoeren.

•Zorg dat u de hoofdstekker en kabel niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

•Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

•Raak de stroomkabel of stekker niet aan met natte handen.

•Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

•Dit apparaat voldoet aan de EUrichtlijnen.

2.3 Watertoevoer

•Beschadig de waterslangen niet.

•Indien buizen lang niet zijn gebruikt, er reparaties hebben plaatsgevonden of er nieuwe apparaten zijn geplaatst (watermeters, enz.), moet u, voordat de nieuwe buizen worden aangesloten, het water laten stromen tot het schoon en helder is.

6www.aeg.com

•Zorg ervoor dat er geen zichtbare waterlekken zijn tijdens en na het eerste gebruik van het apparaat.

•Gebruik geen verlengslang als de toevoerslang te kort is. Neem contact op met de erkende klantenservice voor vervanging van de toevoerslang.

•U kunt het water in de afvoerslang zien stromen. Dit komt door het testen met water van het apparaat in de fabriek.

•U kunt de afvoerslang maximaal 400 cm verlengen. Neem contact op met de erkende klantenservice voor de andere afvoerslang en het verlengstuk.

2.4 Gebruik

WAARSCHUWING!

Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

•Volg de veiligheidsinstructies op de verpakking van het wasmiddel op.

•Plaats geen ontvlambare producten of gerechten die vochtig zijn gemaakt met ontvlambare producten in, bij of op het apparaat.

•Zorg ervoor dat alle metalen voorwerpen van het wasgoed zijn verwijderd.

•Was geen stoffen die zwaarbevuild zijn met olie, vet of andere vettige

3.MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligheid.

3.1 Uitpakken

WAARSCHUWING!

Verwijder alle verpakking en de transportbouten voordat u het apparaat installeert.

WAARSCHUWING!

Gebruik de handschoenen.

1.De externe folie eraf trekken. Gebruik zo nodig een mes.

substanties. Dit kan rubberen onderdelen van de wasmachine beschadigen. Was dergelijke stoffen met de hand voor, voordat u ze in de wasmachine stopt.

•Raak tijdens de werking van een programma de glazen deur niet aan. Het glas kan heet worden.

2.5 Servicedienst

•Neem contact op met een erkende servicedienst voor reparatie van het apparaat.

•Gebruik uitsluitend originele reserveonderdelen.

2.6 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

•Haal de stekker uit het stopcontact en koppel het apparaat los van de watertoevoer.

•Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

•Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in de trommel vast komen te zitten.

•Gooi het apparaat weg conform de lokale voorschriften voor de verwijdering van elektrische en elektronische apparatuur (AEEA).

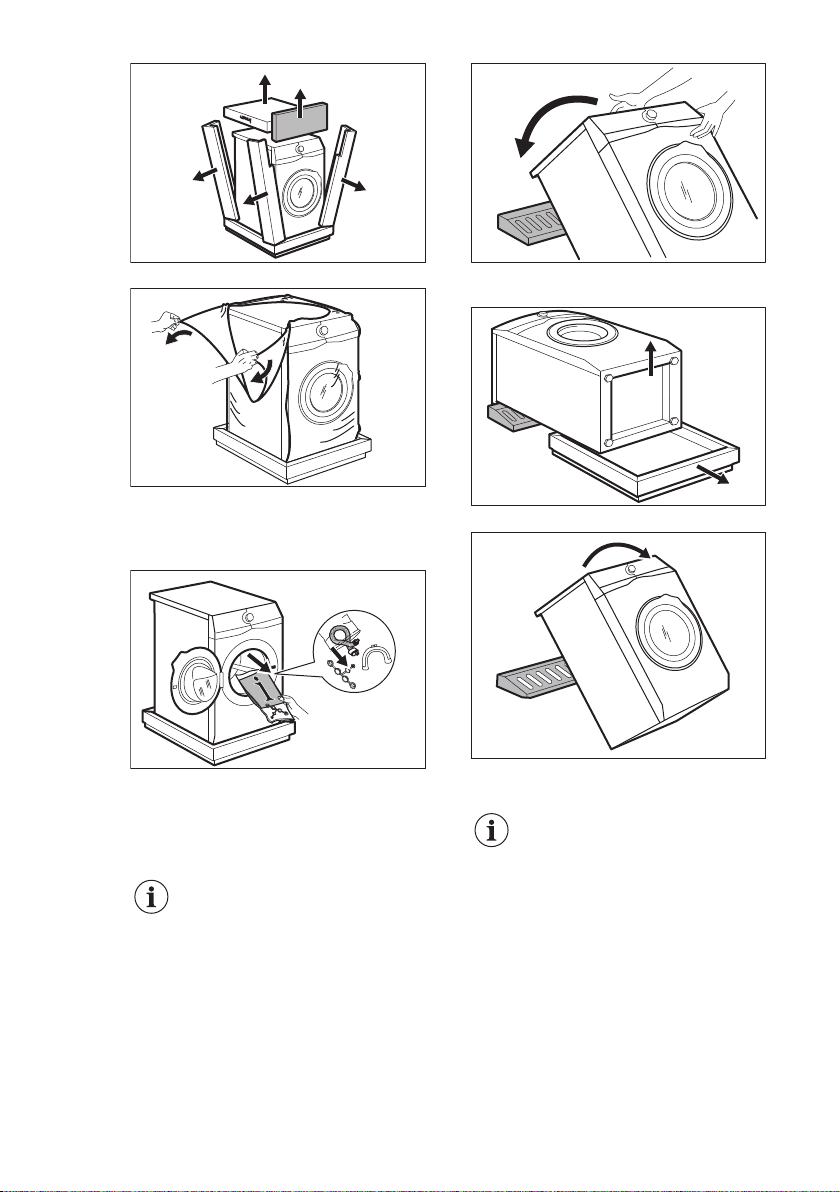

2.Verwijder de kartonnen bovenzijde en het verpakkingsmateriaal van polystyreen.

3. De interne folie eraf trekken.

4.Open de klep en verwijder het polystyreenstuk van de klepvergrendeling en alle voorwerpen van de trommel.

NEDERLANDS

7

7.Verwijder de piepschuim bescherming van de onderkant.

1

8. Zet het apparaat weer rechtop.

5.Zet het apparaat voorzichtig op zijn achterkant.

6.Plaats het voorste polystyreenverpakkingselement op de vloer onder het apparaat.

Zorg dat u de slangen niet beschadigt.

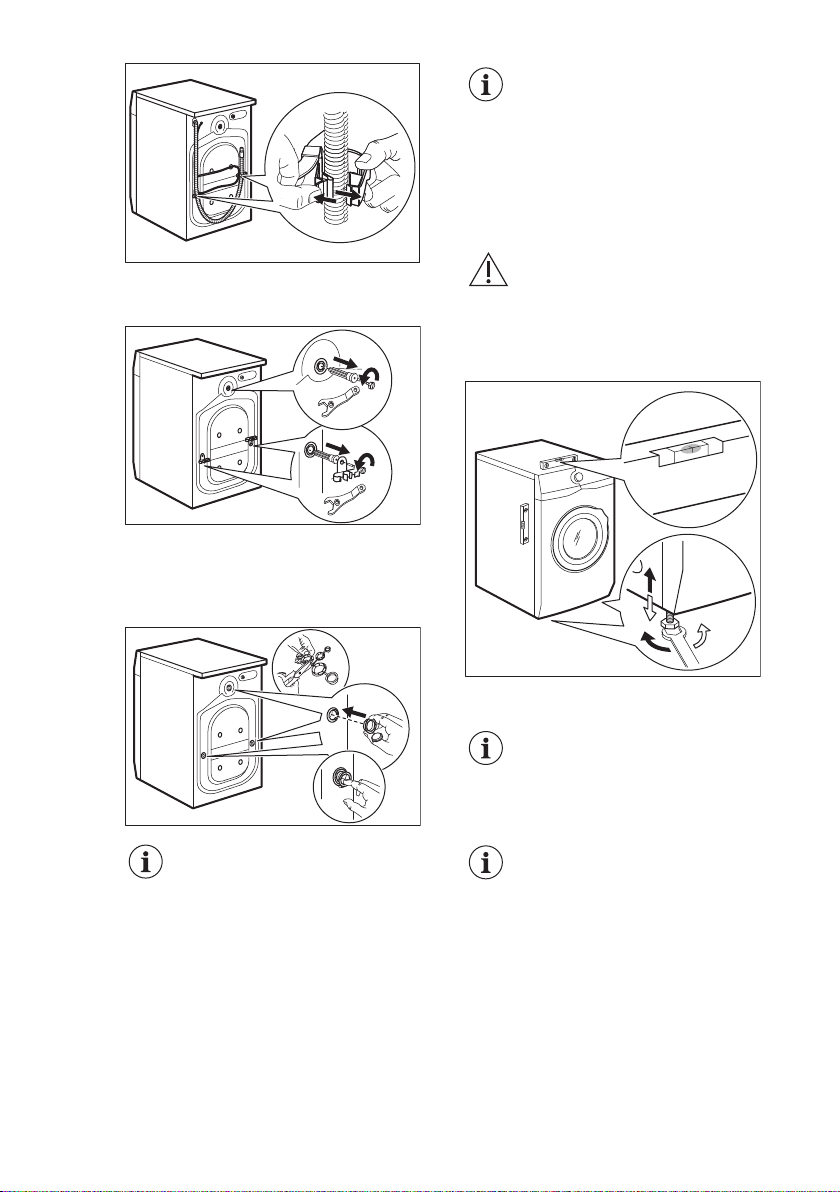

9.Verwijder het aansluitsnoer en de afvoerslang van de slanghouders.

U kunt het water in de afvoerslang zien stromen. Dit komt doordat het apparaat in de fabriek met water is getest.

8 www.aeg.com

10.Verwijder de drie bouten met de moersleutel die bij het apparaat geleverd is.

11.Trek de bouten met de plastic tussenstukken eruit.

12.Plaats de plastic doppen die u in de zak met de gebruiksaanwijzing vindt in de openingen.

Wij raden u aan om alle transportbouten en verpakking te bewaren voor als u het apparaat gaat verplaatsen.

3.2 Plaatsing en waterpas zetten

1.Installeer het apparaat op een vlakke harde vloer.

Zorg ervoor dat de vloerbedekking de luchtcirculatie onder het apparaat niet stopt. Zorg ervoor dat het apparaat geen muren of andere apparaten raakt.

2.Gebruik de stelvoetjes om het apparaat waterpas te zetten.

WAARSCHUWING!

Plaats geen karton, hout of vergelijkbare materialen onder de voeten van het apparaat om deze waterpas te stellen.

X4

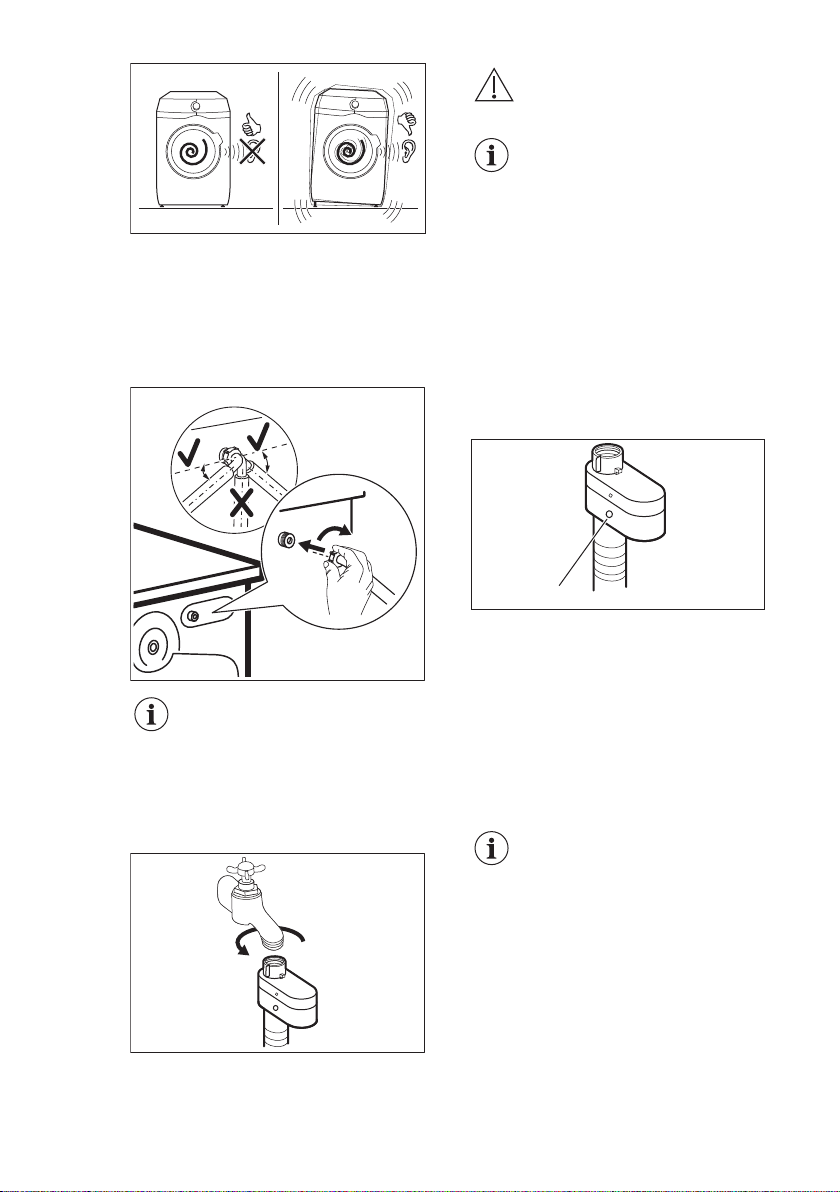

Het apparaat moet waterpas en stabiel staan.

Een juiste afstelling van het apparaat voorkomt trillingen en lawaai en het bewegen van het apparaat als deze in bedrijf is.

Als de machine op een plint wordt geïnstalleerd of als de wasdroger op de wasmachine wordt gezet, maak dan gebruik van de accessoires die in het hoofdstuk 'Accessoires' worden beschreven. Lees de met de accessoires en het apparaat meegeleverde instructies zorgvuldig door.

3.3 De toevoerslang

1.Sluit de watertoevoerslang aan op de achterkant van het apparaat.

2.Plaats hem naar rechts of links afhankelijk van de positie van de waterkraan.

45O

20

Zorg ervoor dat de toevoerslang niet verticaal is geplaatst.

3.Maak indien nodig de ringmoer los om hem in de juiste stand te zetten.

4.Sluit de watertoevoerslang aan op een koudwaterkraan met 3/4"- schroefdraad.

NEDERLANDS 9

LET OP!

Zorg ervoor dat de koppelingen niet lekken.

Gebruik geen verlengslang als de toevoerslang te kort is. Neem contact op met de klantenservice voor vervanging van de toevoerslang.

3.4 Waterstop

De watertoevoerslang is voorzien van een waterstop. Dit toestel voorkomt lekkage in de slang door natuurlijke slijtage.

Het rode gedeelte in het venster «A» toont deze storing.

A

Als dit gebeurt, draait u de kraan dicht en neemt u contact op met de erkende klantenservice om de slang te laten vervangen.

3.5 Waterafvoer

De afvoerslang moet rechtstreeks in een afvoerpijp op een hoogte van niet minder dan 60 cm en niet meer dan 100 cm van de vloer worden geplaatst.

U kunt de afvoerslang maximaal 400 cm verlengen. Neem contact op met de erkende klantenservice voor de andere afvoerslang en het verlengstuk.

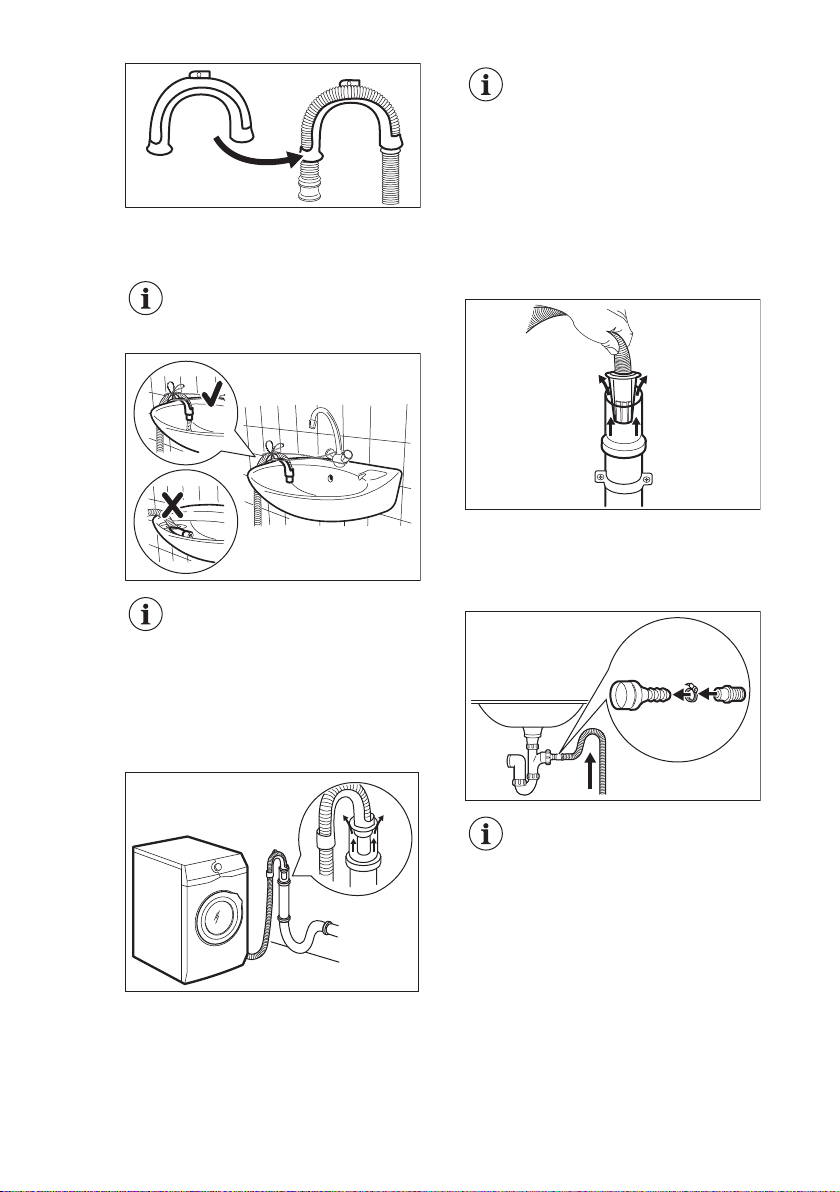

De afvoerslang kan op verschillende manieren worden aangesloten:

1.Maak een U-vorm van de afvoerslang en plaats hem rond de plastic slanggeleider.

10 www.aeg.com

2.Aan de rand van een gootsteen - Maak de geleider vast aan de waterkraan of aan de wand.

Zorg dat de plastic geleider niet kan bewegen als het apparaat water afvoert.

Zorg ervoor dat het uiteinde van de afvoerslang niet in water is ondergedompeld. Er kan een vuil water teruglopen in het apparaat.

3.Op een staande leiding met een ventilatiegat - Steek de afvoerslang direct in een afvoerleiding. Zie de illustratie.

Het einde van de afvoerslang moet altijd geventileerd zijn, d.w.z. dat de binnendiameter van de afvoerpijp (min. 38 mm - min. 1.5") groter moet zijn dan de buitendiameter van de afvoerslang.

4.Als het uiteinde van de afvoerslang er zo uitziet (zie de afbeelding), dan kunt u het direct in de standpijp plaatsen.

5.Zonder de plastic slanggeleider aan een gootsteenafvoer - Doe de afvoerslang in de gootsteenafvoer en zet deze vast met een klem. Zie de illustratie.

Zorg dat de afvoerslang een bocht maakt om te voorkomen dat deeltjes uit de gootsteen in het apparaat komen.

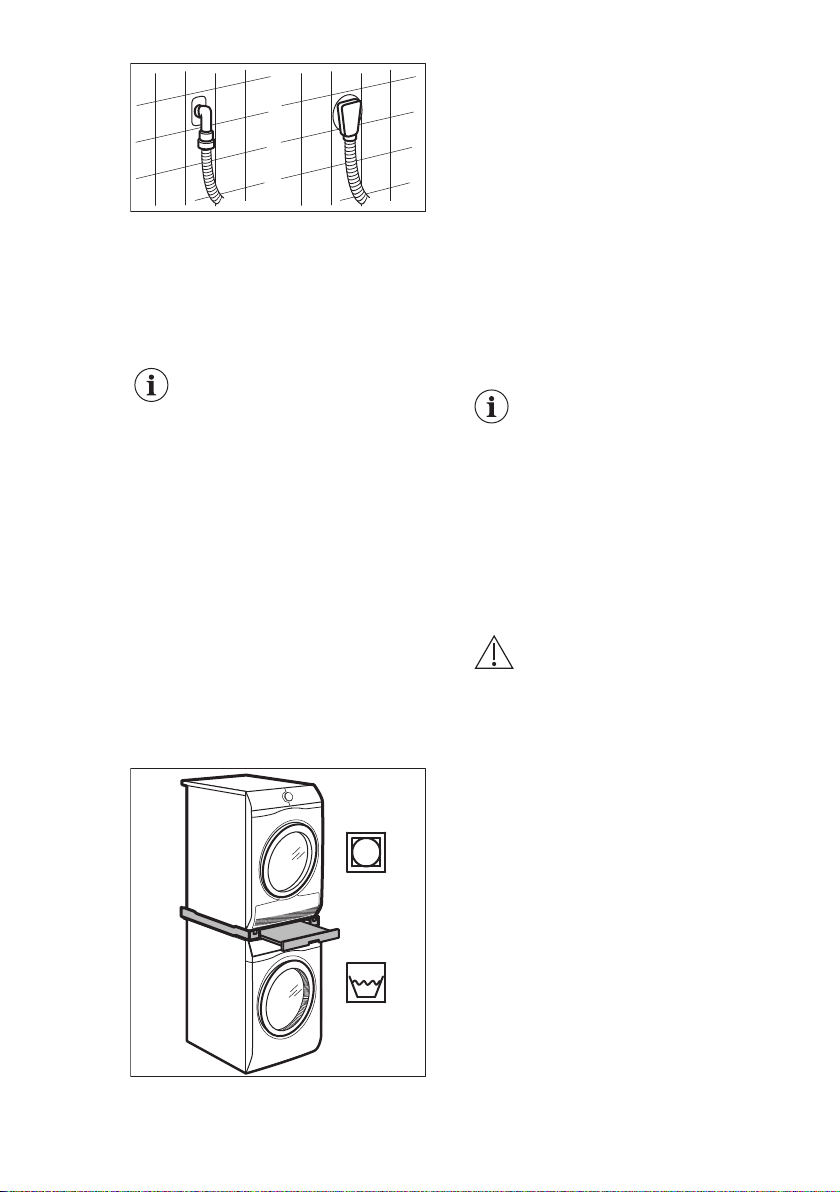

6.Plaats de slang direct op een ingebouwde afvoerleiding in de kamerwanden zet vast met een klem.

4. ACCESSOIRES

4.1 Verkrijgbaar op www.aeg.com/shop of bij een erkende dealer

Alleen geschikte accessoires die door AEG zijn goedgekeurd waarborgen de veiligheidsnormen van het apparaat. Als nietgoedgekeurde onderdelen worden gebruikt, worden alle claims ongeldig verklaard.

4.2 Set bevestigingsplaatjes

Zet het apparaat goed vast met de bevestigingsplaatjes als u het apparaat op een plint plaatst.

Lees de met het accessoire meegeleverde instructies zorgvuldig door.

4.3 Tussenstuk

NEDERLANDS 11

De droogtrommel kan uitsluitend op de wasautomaat worden gezet met gebruik van het juiste tussenstuk dat is vervaardigd en goedgekeurd door AEG.

Controleer of het tussenstuk compatibel is door de diepte van uw apparaten op te meten.

Het tussenstuk kan uitsluitend worden gebruikt met de apparaten die worden gespecificeerd in de folder die zich bij de accessoires bevindt.

Lees de met de accessoires en het apparaat meegeleverde instructies zorgvuldig door.

WAARSCHUWING!

Zet de droogtrommel niet onder de wasautomaat.

12 www.aeg.com

5. BESCHRIJVING VAN HET PRODUCT

5.1 Speciale opties

Uw nieuwe wasautomaat voldoet aan alle moderne eisen voor een effectieve behandeling van wasgoed met een laag water-, energieen wasmiddelverbruik en een milde behandeling van het wasgoed.

•De ProSense -technologie registreert binnen 30 seconden de hoeveelheid wasgoed die bepalend is voor de duur van het programma. Het wasprogramma wordt nauwkeurig afgestemd op de wasbelasting en het type wasgoed zonder meer tijd-, energieen water te verbruiken dan strikt noodzakelijk is.

•De stoomfunctie is een snelle en handige manier om kleding op te

frissen. De vriendelijke stoomprogramma's verwijderen geuren en zorgen voor minder kreuken in het droge textiel, zodat minder strijktijd nodig is.

De Plus Steam-optie rondt elke cyclus af met een milde stoombehandeling die de vezels doet ontspannen zodat het textiel minder kreukt. Makkelijker strijken!

•Dankzij de Soft Plus-optie wordt de wasverzachter meer gelijkmatig over het wasgoed verdeeld en worden de textielvezels diep gepenetreerd met een perfecte zachtheid als resultaat.

5.2 Overzicht van het apparaat

1		2		3		8		9

10 4

5

11 12 6

7

Bovenblad Wasmiddellade Bedieningspaneel Handgreep Typeplaatje

Filter afvoerpomp

Voetjes voor het waterpas zetten van het apparaat

Afvoerslang

Aansluiting van de watertoevoerslang

Netsnoer Transportbouten Slangensteun

NEDERLANDS 13

6.BEDIENINGSPANEEL

6.1Beschrijving bedieningspaneel

1		2		3

Programma Katoen Synthetica Fijne Was Wol/Zijde Stoom Anti-Allergie 20 min. - 3 kg Outdoor Jeans Machine Clean

AAN/UIT

Temp. °C	TPM
SOFT PLUS

Vlekken

Voorwas

Vlekken/

Voorwas

Eco

Tijd

Besparen

Extra Spoelen

Spoelen

PLUS STEAM	STARTUITSTEL	START/PAUZE

4

5

Programmadraaiknop Scherm

Tiptoets Eco (Eco) Aanraakknop tijdsbesparing (Tijd Besparen)

Tiptoets spoelen (Spoelen)

•Optie extra spoelbeurt (Extra Spoelen)

•Wasfase overslaan - Optie alleen

spoelen (Alleen spoelen) Aanraakknop start/pauze (Start/ Pauze)

Vlekken/Voorwas tiptoets (Vlekken/ Voorwas)

•Vlekkenoptie (Vlekken)

•Voorwasoptie (Voorwas)

Aanraakknop startvertraging (Startuitstel)

12		11		10		9		8		7		6

Stoom Plus-tiptoets (Plus Steam) Aanraakknop beperkt centrifugeren (TPM)

•Optie spoelstop

•Optie extra stil

•Wasen spoelfasen overslaan - Optie alleen centrifugeren (Alleen centrifugeren)

•Was-, spoelen centrifugeerfasen overslaan - Optie alleen pompen

(Alleen water wegpompen) Aanraakknop temperatuur (Temp.°C)

Drukknop aan/uit (Aan/Uit)

14www.aeg.com

6.2Scherm

Controlelampje maximum belading. De aanduiding knippert tijdens de ladingbepaling van het wasgoed (raadpleeg paragraaf 'ladingdetectie ProSense').

Controlelampje wasgoedgewicht. Het knippert als de hoeveelheid wasgoed de aangegeven lading overschrijdt.

Controlelampje klep gesloten.

Controlelampje uitgestelde start.

Het controlelampje kan aangeven:

•Duur van het programma (bijv. ).

•Vertragingstijd (bijv. of ).

•Einde cyclus ().

•Waarschuwingscode (bijv. ).

Indicator van wasfase. Deze knippert tijdens de voorwas en de wasfase.

Indicator van spoelfase. Knippert tijdens de spoelfase.

Als de optie Soft Plus is ingeschakeld verschijnt de aanduiding .

Centrifuge en afvoer indicator. Knippert tijdens het centrifugeren en afvoeren.

Controlelampje stoomgang.

Controlelampje antikreukfase.

Controlelampje kinderbeveiliging.

Controlelampjes energiebesparing. Het -controlelampje gaat branden als het programma voor katoen op 40°C of 60°C geselecteerd wordt.

NEDERLANDS 15

Controlelampje tijdbesparing.

Controlelampje centrifugetoerental.

Controlelampje spoelstop.

Aanduiding Extra stil.

Controlelampje temperatuur. Het controlelampje gaat branden als koude was gekozen is.

7. DRAAIKNOP EN KNOPPEN

7.1 Aan/Uit

Druk een paar seconden op deze knop te drukken kunt u het apparaat inof uitschakelen. Er klinken twee verschillende geluiden als het apparaat inof uitgeschakeld wordt.

Omdat de stand-by-functie het apparaat automatisch uitschakelt om het energiegebruik in een aantal gevallen te beperken, moet u het apparaat wellicht weer inschakelen.

Raadpleeg de paragraaf over stand-by in het hoofdstuk 'Dagelijks gebruik' voor meer informatie.

7.2 Inleiding

Niet alle opties en functies zijn beschikbaar voor alle wasprogramma's. Controleer de verenigbaarheid van de opties en functies met de wasprogramma's in het 'Programmaoverzicht'. Een optie of functie kan een andere uitsluiten. In zo'n geval staat het apparaat niet toe dat u de onverenigbare opties of functies samen instelt.

Zorg dat het scherm en de toetsen altijd schoon en droog zijn.

7.3 Temp.°C

Wanneer het gewenste programma is gekozen, stelt uw machine automatisch een standaard temperatuur voor.

Raak deze toets herhaaldelijk aan totdat de gewenste temperatuur op het display verschijnt.

Als het display de volgende

aanduidingen en weergeeft, verwarmt het apparaat het water niet.

7.4 TPM

Als u een programma instelt, stelt het apparaat automatisch de maximaal toegestane centrifugeersnelheid in.

Raak deze toets herhaaldelijk aan om:

•Het centrifugeersnelheid in te stellen.

De display toont alleen de centrifugesnelheden die voor het ingestelde programma beschikbaar zijn.

•Activeer de optie Spoelstop.

De laatste centrifugeerfase wordt niet uitgevoerd. Het laatste spoelwater wordt niet weggepompt, om te voorkomen dat het wasgoed kreukt. Het wasprogramma eindigt met water in de trommel.

Op het display verschijnt het

indicatielampje . De deur blijft vergrendeld en de trommels draait regelmatig om kreuken te vermijden.
