AEG HG 755820 UM User Manual [nl]
NL Gebruiksaanwijzing 2
Kookplaat
FR Notice d'utilisation 18
Table de cuisson
DE Benutzerinformation 35
Kochfeld
HG755820
www.aeg.com
2
INHOUDSOPGAVE
1. VEILIGHEIDSINFORMATIE.......................................................................................3
2. VEILIGHEIDSVOORSCHRIFTEN.............................................................................. 4

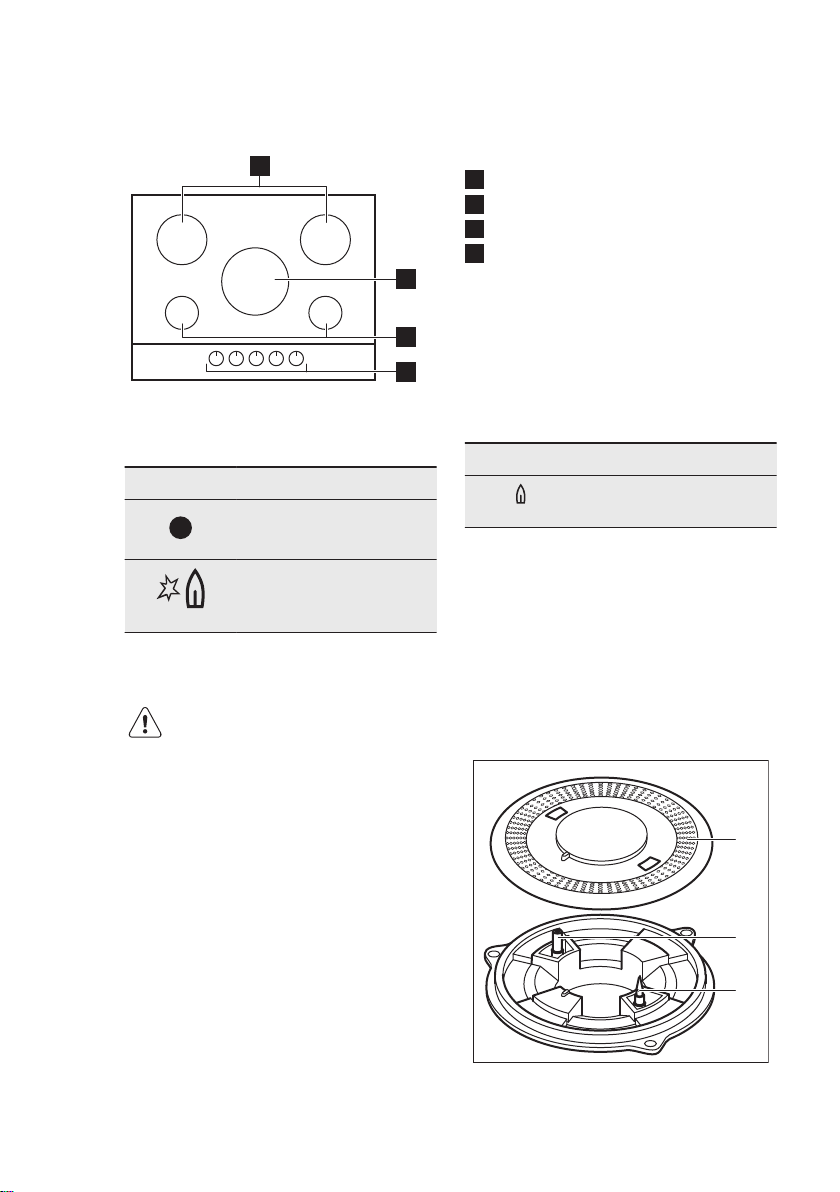

3. BESCHRIJVING VAN HET PRODUCT..................................................................... 7
4. DAGELIJKS GEBRUIK............................................................................................... 8
5. AANWIJZINGEN EN TIPS........................................................................................ 9
6. ONDERHOUD EN REINIGING................................................................................ 9
7. PROBLEEMOPLOSSING........................................................................................ 11

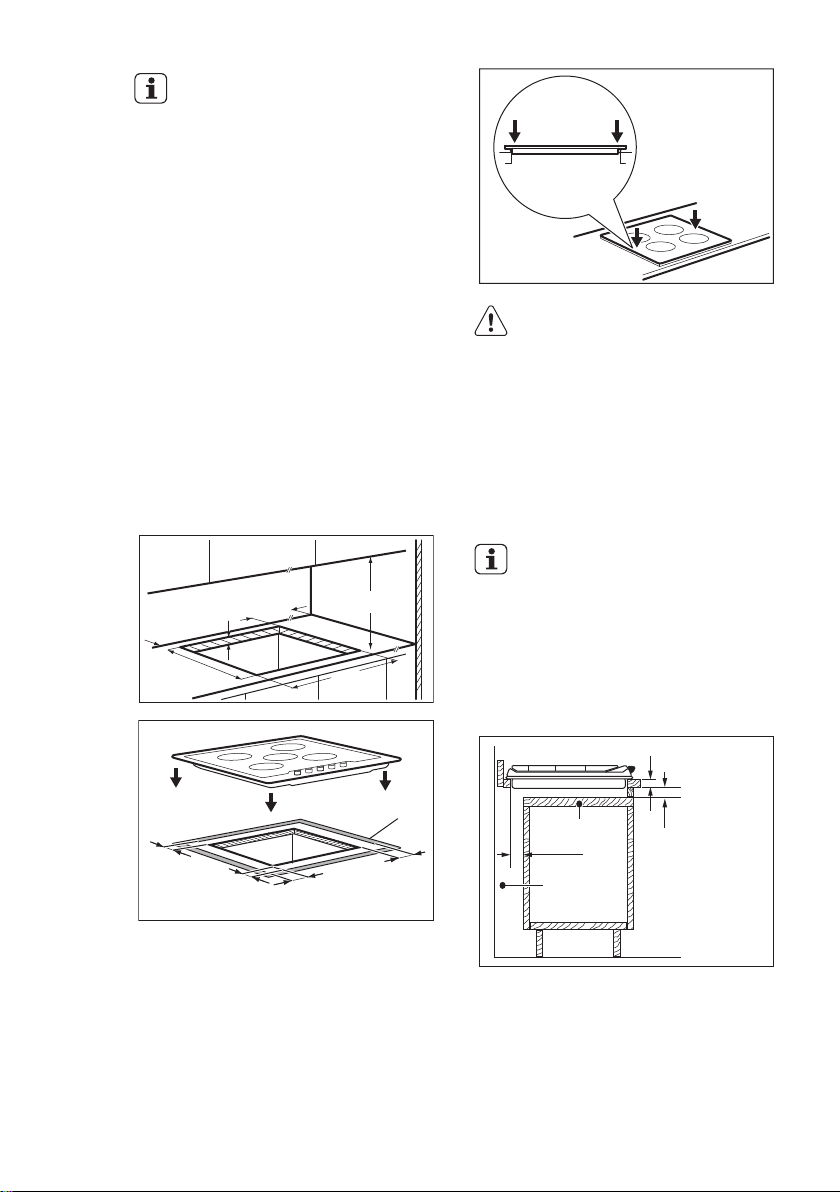

8. MONTAGE ..............................................................................................................12
9. TECHNISCHE INFORMATIE.................................................................................. 15
10. ENERGIEZUINIGHEID.......................................................................................... 16
VOOR PERFECTE RESULTATEN
Bedankt dat u voor dit AEG-product heeft gekozen. Dit apparaat is ontworpen
om vele jaren uitstekend te presteren, met innovatieve technologieën die het
leven gemakkelijker helpen maken met functies die gewone apparaten wellicht
niet hebben. Neem een paar minuten de tijd om het door te lezen zodat u er
optimaal van kunt profiteren.
Ga naar onze website voor:
Advies over gebruik, brochures, het oplossen van problemen en
onderhoudsinformatie:
www.aeg.com
Registreer uw product voor een betere service:
www.registeraeg.com
Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw
apparaat:
www.aeg.com/shop
KLANTENSERVICE
Gebruik altijd originele onderdelen.
Als u contact opneemt met de klantenservice zorg dat u de volgende gegevens
bij de hand hebt: model, productnummer, serienummer.
Deze informatie wordt vermeld op het typeplaatje.
Waarschuwing / Belangrijke veiligheidsinformatie
Algemene informatie en tips
Milieu-informatie
Wijzigingen voorbehouden.
1. VEILIGHEIDSINFORMATIE
Lees zorgvuldig de meegeleverde instructies voor
installatie en gebruik van het apparaat. De fabrikant is
niet verantwoordelijk voor letsel en schade veroorzaakt
door een foutieve installatie. Bewaar de instructies van
het apparaat voor toekomstig gebruik.
1.1 Veiligheid van kinderen en kwetsbare mensen
• Dit apparaat kan worden gebruikt door kinderen van 8
jaar en ouder en door mensen met beperkte
lichamelijke, zintuiglijke of verstandelijke vermogens
of een gebrek aan ervaring en kennis, indien zij onder
toezicht staan of instructies hebben gekregen over het
veilig gebruiken van het apparaat en indien zij de
eventuele gevaren begrijpen.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van
kinderen.
• Houd kinderen en huisdieren uit de buurt van het
apparaat als het in werking is of afkoelt. Het apparaat
is heet.
• Als het apparaat is uitgerust met een
kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd
door kinderen zonder toezicht.
• Houd kinderen jonger dan 3 jaar uit de buurt of onder
permanent toezicht.
NEDERLANDS
3
1.2
Algemene veiligheid
•
Het apparaat en de toegankelijke onderdelen ervan
worden heet tijdens gebruik. De
verwarmingselementen niet aanraken.
• Bedien het apparaat niet met een externe timer of
een apart afstandbedieningssysteem.
• Zonder toezicht koken op een kookplaat met vet of
olie kan gevaarlijk zijn en brandgevaar opleveren.
4
www.aeg.com
• Probeer brand nooit met water te blussen, maar
schakel in plaats daarvan het apparaat uit en bedek
de vlam, d.w.z. met een deksel of blusdeken.
• Bewaar geen voorwerpen op de kookplaten.
• Metalen voorwerpen, zoals messen, vorken, lepels en
deksels mogen niet op de kookplaat worden
geplaatst, aangezien ze heet kunnen worden.
• Gebruik geen stoomreiniger om het apparaat schoon
te maken.
• Als de voedingskabel beschadigd is, moet de
fabrikant, een erkende serviceverlener of een
gekwalificeerd persoon deze vervangen teneinde
gevaarlijke situaties te voorkomen.
• Als het apparaat direct op de voeding wordt
aangesloten, is er een scheidingsschakelaar met een
contactopening nodig op alle polen. Complete
afsluiting overeenkomstig de voorwaarden
gespecificeerd in de overspanningscategorie III moet
worden gegarandeerd. De aardekabel is hiervan
uitgesloten.
• let er bij het leiden van de stroomkabel op dat de
kabel niet direct in contact komt (bijvoorbeeld bij
gebruik met isolatiehoes) met onderdelen die
temperaturen kunnen bereiken van 50°C hoger dan
kamertemperatuur.
2.
VEILIGHEIDSVOORSCHRIFTEN
Dit apparaat is geschikt voor de
volgende markten: BE LU
2.1 Montage
WAARSCHUWING!
Alleen een erkende
installatietechnicus mag het
apparaat installeren.
Controleer vóór de
installatie of de plaatselijke
distributieomstandigheden
(gassoort en -druk) en de
afstelling van het apparaat
met elkaar te combineren
zijn.
• Verwijder alle verpakkingsmaterialen.
NEDERLANDS
5
• Installeer en gebruik geen
beschadigd apparaat.
• Volg de installatie-instructies op die
zijn meegeleverd met het apparaat.
• Houd de minimumafstand naar
andere apparaten en units in acht.
• Wees voorzichtig met het verplaatsen
van het apparaat, het is zwaar. Draag
altijd veiligheidshandschoenen.
• Dicht de oppervlakken af met kit om
te voorkomen dat ze gaan opzetten
door vocht.
• Bescherm de bodem van het
apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een
deur of onder een raam. Dit voorkomt
dat heet kookgerei van het apparaat
valt als de deur of het raam wordt
geopend.
• Als het apparaat geïnstalleerd is
boven lades zorg er dan voor dat de
ruimte tussen de onderkant van het
apparaat en de bovenste lade
voldoende is voor luchtcirculatie.
• De onderkant van het apparaat kan
heet worden. Wij raden aan om een
onbrandbaar scheidingspaneel te
plaatsen onder het apparaat om te
voorkomen dat de onderkant kan
worden aangeraakt.
2.2 Aansluiting aan het
elektriciteitsnet
WAARSCHUWING!
Gevaar voor brand en
elektrische schokken.
• Alle elektrische aansluitingen moeten
door een gediplomeerd
elektromonteur worden gemaakt.
• Dit apparaat moet worden
aangesloten op een geaard
stopcontact.
• Verzeker u ervan dat de stekker uit
het stopcontact is getrokken, voordat
u welke werkzaamheden dan ook
uitvoert.
• Controleer of de elektrische
informatie op het typeplaatje
overeenkomt met de
stroomvoorziening. Zo niet, neem dan
contact op met een elektromonteur.
• Zorg ervoor dat het apparaat correct
is geïnstalleerd. Losse en onjuiste
stroomkabels of stekkers (indien van
toepassing) kunnen ervoor zorgen dat
de contactklem te heet wordt.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels
verstrikt raken.
• Zorg ervoor dat er een
schokbescherming wordt
geïnstalleerd.
• Gebruik het klem om spanning op het
snoer te voorkomen.
• Zorg ervoor dat de stroomkabel of
stekker (indien van toepassing) het
hete apparaat of heet kookgerei niet
aanraakt als u het apparaat op de
nabijgelegen contactdozen aansluit
• Gebruik geen meerwegstekkers en
verlengsnoeren.
• Zorg dat u de hoofdstekker (indien
van toepassing) of kabel niet
beschadigt. Neem contact op met
onze service-afdeling of een
elektromonteur om een beschadigde
hoofdkabel te vervangen.
• De schokbescherming van delen
onder stroom en geïsoleerde delen
moet op zo'n manier worden
bevestigd dat het niet zonder
gereedschap kan worden verplaatst.
• Steek de stekker pas in het
stopcontact als de installatie is
voltooid. Zorg ervoor dat het
netsnoer na installatie bereikbaar is.
• Sluit de stroomstekker niet aan op
een losse stroomaansluiting.
• Trek niet aan het netsnoer om het
apparaat los te koppelen. Trek altijd
aan de stekker.
• Gebruik alleen de juiste isolatieapparaten: stroomonderbrekers,
zekeringen (schroefzekeringen
moeten uit de houder worden
verwijderd), aardlekschakelaars en
contactgevers.
• De elektrische installatie moet een
isolatieapparaat bevatten waardoor
het apparaat volledig van het lichtnet
afgesloten kan worden. Het
isolatieapparaat moet een
contactopening hebben met een
minimale breedte van 3 mm.
2.3 Gasaansluiting
• Alle gasaansluitingen moeten door
een gediplomeerd elektromonteur
worden gemaakt.
6
www.aeg.com
• Controleer vóór de installatie of de
plaatselijke
distributieomstandigheden (gassoort
en -druk) en de afstelling van het
apparaat met elkaar te combineren
zijn.
• Zorg ervoor dat er koude
luchtcirculatie in het apparaat
aanwezig is.
• Op het typeplaatje staat informatie
over de gastoevoer.
• Dit apparaat mag niet aangesloten
worden op een inrichting dat
producten afvoert voor verbranding.
Sluit het apparaat aan volgens de
geldende installatieregels. Let op de
vereisten voor voldoende ventilatie.
2.4 Gebruik
WAARSCHUWING!
Gevaar op letsel,
brandwonden of elektrische
schokken.
Het gebruik van ongeschikte
kookplaatbeschermers kan
ongelukken veroorzaken.
• Verwijder voor gebruik (indien van
toepassing) de verpakking, labels en
beschermfolie.
• Gebruik dit apparaat in een
huishoudelijke omgeving.
• De specificatie van het apparaat mag
niet worden veranderd.
• Zorg ervoor dat de
ventilatieopeningen niet geblokkeerd
zijn.
• Laat het apparaat tijdens het gebruik
niet onbeheerd achter.
• Zet de kookzone op "uit" na elk
gebruik.
• Leg geen bestek of pannendeksels op
de kookzones. Deze kunnen heet
worden.
• Bedien het apparaat niet met natte
handen of als het contact maakt met
water.
• Het apparaat mag niet worden
gebruikt als werkblad of aanrecht.
• Als u eten in de hete olie doet, kan
het spatten.
WAARSCHUWING!
Risico op brand en explosie
• Verhitte vetten en olie kunnen
ontvlambare damp afgeven. Houd
vlammen of verwarmde voorwerpen
uit de buurt van vet en olie als u er
mee kookt.
• De dampen die hete olie afgeeft
kunnen spontane ontbranding
veroorzaken.
• Gebruikte olie die voedselresten
bevat kan brand veroorzaken bij een
lagere temperatuur dan olie die voor
de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten
of items die vochtig zijn door
ontvlambare producten in, bij of op
het apparaat.
WAARSCHUWING!
Risico op schade aan het
apparaat.
• Zet geen heet kookgerei op het
bedieningspaneel.
• Laat kookgerei niet droogkoken.
• Laat geen voorwerpen of kookgerei
op het apparaat vallen. Het oppervlak
kan beschadigen.
• Activeer de kookzones niet met lege
pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat
leggen.
• Gebruik alleen stabiel kookgerei met
de juiste vorm en een diameter groter
dan de afmetingen van de branders.
• Zorg ervoor dat de pannen in het
midden van de branders staan.
• Zorg dat de vlam niet uit gaat als u de
knop snel van de maximale stand naar
de minimale stand draait.
• Gebruik alleen de accessoires die zijn
meegeleverd met het apparaat.
• Plaats geen vlamverdeler op de
brander.
• Het gebruik van een kookapparaat op
gas leidt tot de productie van warmte
en vocht. Zorg voor een goede
ventilatie in de ruimte waar het
apparaat is geïnstalleerd.
• U moet bij langdurig intensief gebruik
van het apparaat waarschijnlijk meer
ventileren, bijvoorbeeld door een
raam te openen, of effectiever
ventileren, bijvoorbeeld door het
niveau van de aanwezige,
mechanische ventilatie op te voeren.
• Dit apparaat is uitsluitend bestemd
om mee te koken. Het mag niet
4
3
2
1
NEDERLANDS 7
worden gebruikt voor andere
doeleinden, zoals het verwarmen van
een kamer.
• Laat geen zure vloeistoffen, zoals bijv.
azijn, citroensap of
reinigingsmiddelen voor het
verwijderen van kalkaanslag, in
aanraking komen met de kookplaat.
Hierdoor kunnen doffe plekken
ontstaan.
2.5 Onderhoud en reiniging
• Reinig het apparaat regelmatig om te
voorkomen dat het materiaal van het
oppervlak achteruitgaat.
• Schakel het apparaat uit en laat het
afkoelen voordat u het schoonmaakt.
• Trek voor
onderhoudswerkzaamheden de
stekker uit het stopcontact.
• Gebruik geen waterstralen of stoom
om het apparaat te reinigen.
• Maak het apparaat schoon met een
vochtige, zachte doek. Gebruik alleen
neutrale schoonmaakmiddelen.
Gebruik geen schuurmiddelen,
schuursponsjes, oplosmiddelen of
metalen voorwerpen.
2.6 Verwijdering
WAARSCHUWING!
Gevaar voor letsel of
verstikking.
• Neem contact met uw plaatselijke
overheid voor informatie m.b.t.
correcte afvalverwerking van het
apparaat.
• Haal de stekker uit het stopcontact.
• Snij het netsnoer van het apparaat af
en gooi dit weg.
• Maak de externe gasleidingen plat.
2.7 Servicedienst
• Neem contact op met een erkende
servicedienst voor reparatie van het
apparaat.
• Gebruik uitsluitend originele
reserveonderdelen.
3. BESCHRIJVING VAN HET PRODUCT
3.1 Indeling kookplaat
3.2 Bedieningsknop
Symbool Beschrijving
geen gastoevoer / uitstand
Normale brander
1
Snelle brander
2
Sudderbrander
3
Bedieningsknoppen
4
Symbool Beschrijving
ontstekingsstand / maximale gastoevoer
minimale gastoevoer
B
C
A
www.aeg.com8
4. DAGELIJKS GEBRUIK
WAARSCHUWING!
Raadpleeg de hoofdstukken
Veiligheid.
4.1 Branderoverzicht
A) Vlamverspreider
B) Ontstekingsbougie
C) Thermokoppeling
4.2 Ontsteking van de brander
Ontvlam de brander altijd
vóór u het kookgerei erop
plaatst.
WAARSCHUWING!
Steek de brander niet aan
als de vlammenspreider is
verwijderd.
WAARSCHUWING!
Ga voorzichtig te werk bij
het gebruik van branders
(open vuur) in de keuken. De
fabrikant kan niet
aansprakelijk gesteld
worden in geval van onjuist
gebruik van de vlam.
Als u dat niet doet, wordt de
gastoevoer onderbroken.
3. Stel de vlam af zodra deze
regelmatig brandt.
Als de brander na enkele
pogingen niet aan gaat,
controleer dan of de
vlamverspreider juist
geplaatst is.
WAARSCHUWING!
Houd de bedieningsknop
niet langer dan 15 seconden
ingedrukt. Als de brander na
15 seconden nog niet
brandt, de bedieningsknop
loslaten en minstens 1
minuut wachten voordat u
opnieuw probeert de vlam
te ontsteken.
LET OP!
Bij afwezigheid van
elektrische stroom kunt u de
brander ontsteken zonder
elektrische inrichting. Breng
in dat geval een vlam in de
buurt van de brander, draai
de regelknop tegen de
wijzers van de klok in naar
de maximale
gastoevoerstand en druk
deze in. Houd de regelknop
gedurende 10 seconden of
korter ingedrukt om het
thermokoppel op te laten
warmen.
Draai als de brander per
ongeluk uit gaat de
bedieningsknop naar de uit
stand en probeer na
minimaal 1 minuut de
brander weer aan te steken.
1. Druk de bedieningsknop helemaal in
en draai de knop linksom naar de
maximale gastoevoerstand ( ).
2. Houd de bedieningsknop ongeveer
10 seconden ingedrukt. Het
thermokoppel kan dan opwarmen.
NEDERLANDS 9
De vonkontsteking kan
automatisch starten wanneer
u de stekker in het
stopcontact steekt, na de
installatie of na een
stroomonderbreking. Dat is
normaal.
De kookplaat wordt
geleverd met de
progressieve waarden.
Hierdoor is de
vlamregulering
nauwkeuriger.
5. AANWIJZINGEN EN TIPS
WAARSCHUWING!
Raadpleeg de hoofdstukken
Veiligheid.
5.1 Kookgerei
LET OP!
Gebruik geen gietijzeren
pannen, grillstenen,
aardewerk of grillplaten op
gasbranders. Het roestvrij
staal kan beschadigen als
het te heet wordt.
WAARSCHUWING!
Zet één pan niet op twee
branders.
WAARSCHUWING!
Zet geen instabiele of
beschadigde pannen op de
brander om morsen en letsel
te voorkomen.
LET OP!
Zorg dat de potten niet op
de bedieningsknop staan,
anders wordt de
bedieningsknop heet.
4.3 De brander uitschakelen
Om de vlam te doven, de knop naar de
off-positie draaien .
WAARSCHUWING!
Draai de vlam altijd lager of
schakel hem uit voordat u de
pan van de brander haalt
LET OP!
Zorg dat de handvaten van
de pot niet boven de
voorste rand van het
werkblad komen.
LET OP!
Zorg dat de potten zich in
het midden van de brander
bevinden, voor een
maximum aan stabiliteit en
lager gasverbruik.
5.2 Diameter van het
kookgerei
Gebruiken alleen kookgerei
met een bodemdiameter die
geschikt is voor de afmeting
van de plaat.
Brander Diameter van
de pannen
(mm)
Rapid (Snel) 180 - 260
Normale brander 140 - 220
Sudderbrander 100 - 160
6. ONDERHOUD EN REINIGING
WAARSCHUWING!
Raadpleeg de hoofdstukken
Veiligheid.
6.1 Algemene informatie
• Reinig de kookplaat na elk gebruik.
www.aeg.com10
• Gebruik altijd pannen met een schone
bodem.
• Krassen of donkere vlekken op de
oppervlakte hebben geen invloed op
de werking van de kookplaat.
• Gebruik een specifiek
schoonmaakmiddel voor het
oppervlak van de kookplaat.
• Was de onderdelen van roestvrij staal
af met water en droog ze vervolgens
met een zachte doek.
6.2 Pannendragers
De pansteunen zijn niet
bestand tegen afwassen in
een afwasautomaat. Ze
moeten met de hand
worden afgewassen.
1.
U kunt de pansteunen verwijderen
voor een gemakkelijke reiniging van
het kookplaat.
Ga zeer voorzichtig te
werk bij het vervangen
van de pannendrager,
dit om schade aan het
oppervlak van de
kookplaat te vermijden.
2. De emaillelaag kan scherpe randen
hebben, dus wees voorzichtig tijdens
het met de hand afwassen en
afdrogen. Verwijder hardnekkige
vlekken zo nodig met een
pastareiniger.
3. Zorg er na het reinigen van de
pansteunen voor dat u ze in de juiste
stand terugplaatst.
4. Om ervoor te zorgen dat de brander
goed werkt, moeten de armen van
de pannendrager in het midden van
de brander worden geplaatst.

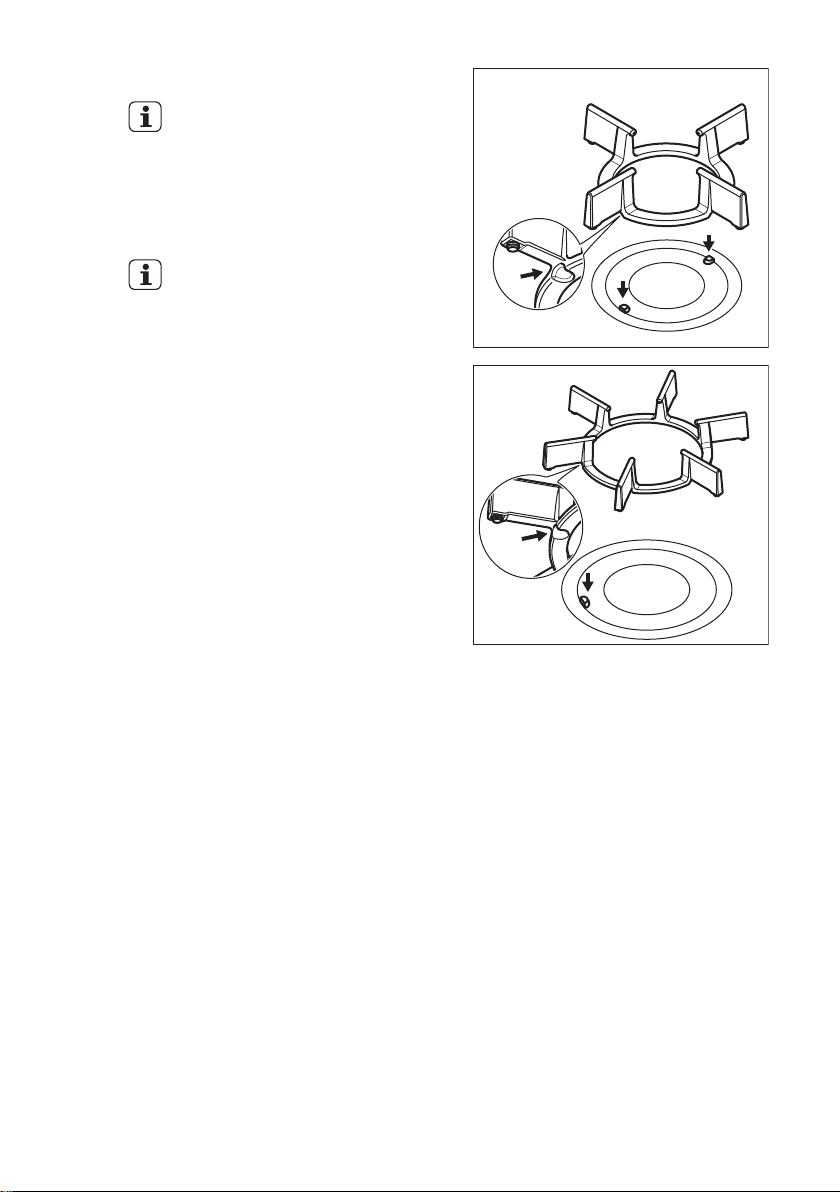

6.3 Verwijderen van de
pannensteunen
Zorg ervoor dat u de pansteunen, nadat
u ze heeft afgewassen, op de juiste
manier terugplaatst. Om de
pannendragers goed te plaatsen, zorg er
voor dat de arm van de pannendrager
geplaatst wordt overeenkomstig met het
gat aan de onderkant van de brander
zoals getoond in de afbeelding. Op deze
manier is de pannendrager stabiel en
stevig.
6.4
De kookplaat
schoonmaken
• Verwijder direct: gesmolten plastic,
gesmolten folie en suikerhoudende
gerechten. Anders kan het vuil de
kookplaat beschadigen.
• Verwijder nadat de kookplaat
voldoende is afgekoeld: kalk- en
waterkringen, vetspatten en
metaalachtig glanzende
verkleuringen. Reinig de kookplaat
met een vochtige doek en een beetje
afwasmiddel. Droog de kookplaat na
reiniging af met een zachte doek.
6.5 Reiniging van de
vlammenspreider
U kunt de vlammenspreiders
in de afwasautomaat
reinigen.
NEDERLANDS 11
WAARSCHUWING!
Laat de vlammenspreiders
afkoelen voordat u ze
schoonmaakt.
Licht vervuild:
Was de vlammenspreider af met warm
water en zeep en droog het af met een
zachte doek.
Gemiddeld vervuild:
Gebruik de afwasautomaat. Plaats de
vlammenspreider plat in het onderste rek
met de bovenkant omhoog.
Zwaar vervuild:
Was de vlammenspreider af met warm
water en zeep en was het daarna in de
afwasautomaat. Was als de
vlammenspreider daarna nog steeds vies
is de bovenkant van de vlammenspreider
af met een grillreiniger en doe de
vlammenspreider nog een keer in de
afwasautomaat.
7. PROBLEEMOPLOSSING
WAARSCHUWING!
Raadpleeg de hoofdstukken
Veiligheid.
Gebruik een tandenstoker om de gaatjes
van de vlammenspreider te reinigen.
6.6 Reinigen van de ontstekingsknop
Dit onderdeel is uitgerust met een
keramische ontstekingsbougie met een
metalen elektrode. Reinig deze
onderdelen altijd grondig, om
moeilijkheden bij het aansteken te
voorkomen, en controleer of de
branderkroonopeningen niet verstopt
zijn.
6.7 Periodiek onderhoud
Raadpleeg regelmatig uw lokale
serviceafdeling, om de staat van de
gastoevoerleiding en de drukregelaar
(indien gemonteerd) te controleren.
7.1 Wat moet u doen als…
Probleem Mogelijke oorzaak Oplossing
Er is geen vonk als u de
vonkgenerator tracht te activeren.
De zekering is doorgebrand. Controleer of de zekering de
De vlamspreider is niet goed
De vlam gaat uit onmiddellijk na de ontsteking.
De vlammenring is niet gelijkmatig.
De kookplaat is niet aangesloten op een stopcontact
of is niet goed geïnstalleerd.
geplaatst.
Het thermokoppel is niet
voldoende opgewarmd.
De gaten van de vlamspreider zijn verstopt met etensresten.
Controleer of de kookplaat
goed is aangesloten op het
lichtnet.
oorzaak van de storing is. Als
de zekeringen keer op keer
doorslaan, neemt u contact
op met een erkende elektricien.
Plaats de vlamspreider goed.
Na het ontsteken van de
vlam, de knop circa 10 sec.
ingedrukt houden.
Zorg dat de vlamspreider
schoon is.
MOD.
PROD. NO.
SER.N O
DATA
MOD.
PROD. NO.
SER.N O
DATA
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
IP20
0049
A B C
www.aeg.com12
7.2 Als u het probleem niet kunt oplossen...
Als u niet zelf het probleem kunt
verhelpen, neem dan contact op met uw
verkoper of de serviceafdeling. Zie voor
deze gegevens het typeplaatje. Verzeker
u ervan dat u de kookplaat correct
gebruikt heeft. Bij onjuist gebruik van het
apparaat wordt het bezoek van de
onderhoudstechnicus van de
klantenservice of de vakhandelaar in
rekening gebracht, zelfs tijdens de
garantieperiode. De instructies over het
service center en de garantiebepalingen
vindt u in het garantieboekje.
7.3 Labels meegeleverd in de
zak met accessoires
Bevestig de stickers zoals hieronder
weergegeven:
A) Plak het op de garantiekaart en
verstuur dit deel (indien van
toepassing).
B) Plak het op de garantiekaart en
bewaar dit deel (indien van
toepassing).
8. MONTAGE
8.1 Voor montage
Voordat u de kookplaat installeert, dient
u de onderstaande informatie van het
typeplaatje te noteren. Het typeplaatje
bevindt zich onderop de kookplaat.
WAARSCHUWING!
Raadpleeg de hoofdstukken
Veiligheid.
Model .......................................
C) Plak het op het instructieboekje.
Productnummer
(PNC) ........................................
Serienummer ...........................
A B C
NEDERLANDS
13
8.2 Gasaansluiting
WAARSCHUWING!
De volgende instructies over
de installatie en het
onderhoud moeten
opgevolgd worden door
vakkundig personeel in
overeenstemming met de
geldende voorschriften.
De aansluiting op de gastoevoer moet
worden uitgevoerd met behulp van een
AGB-kraan. Kies vaste aansluitingen of
gebruik een flexibele leiding in AGB
(roestvrij staal), in overeenstemming met
de voorschriften die van kracht zijn (NBN
D 51.003). Als u flexibele metalen
leidingen gebruikt, moet u opletten dat
deze niet in aanraking komen met
bewegende onderdelen, of dat ze niet
vastgeklemd worden. Wees ook
voorzichtig wanneer de kookplaat wordt
geplaatst op een oven.
Controleer of de
gastoevoerdruk van het
apparaat voldoet aan de
aanbevolen waarden. De
verstelbare aansluiting wordt
op de uitbreidingsbrug
bevestigd met behulp van
een schroefdraadmoer G
1/2". Alle onderdelen die
getoond worden op de
afbeelding zijn reeds in de
fabriek gemonteerd. Het
apparaat werd voor het de
fabriek verliet getest, om
voor u de beste resultaten te
verzekeren.
Vloeibaar gas
Gebruik de rubberen pijphouder voor
vloeibaar liquid gas. Koppel altijd de
pakking vast. Ga vervolgens door met de
gasaansluiting.
De flexibele leiding is klaar voor gebruik
als de leiding:
• niet warmer wordt dan
kamertemperatuur, warmer dan 30°C;
• niet langer is dan 1500 mm;
• geen knikken vertoont;
• niet onderworpen is aan tractie of
torsie;
• niet in aanraking komt met scherpe
randen of hoeken;
• de leiding gemakkelijk onderzocht
kan worden om de toestand ervan te
controleren.
De controle van de staat van de flexibele
leiding bestaat eruit te controleren of:
• de leiding geen barsten, sneden,
vlekken of brandsporen vertoont op
de twee uiteinden en over de
volledige lengte;
• het materiaal niet gehard is, maar de
juiste elasticiteit vertoont;
• de bevestigingsklemmen niet verroest
zijn;
• de vervaldatum niet is verstreken.
Als er één of meerdere defecten
waarneembaar zijn, mag de leiding niet
worden gerepareerd, maar moet deze
worden vervangen.
WAARSCHUWING!
Controleer wanneer de
installatie is voltooid of alle
leidingfittingen goed zijn
afgedicht. Gebruik een
zeepoplossing, geen vlam!
A) Uiteinde van as met moer
B) Sluitring
C) Elleboog (indien nodig)
8.3 Aansluiting op het
elektriciteitsnet
• Zorg er voor dat het aangegeven
voltage en het type stroom op het
typeplaatje overeenkomen met het
voltage en stroomtype van uw lokale
stroomleverancier.
• Dit apparaat wordt geleverd met een
netsnoer en stekker.
• Gebruik altijd een correct
geïnstalleerd, schokbestendig
stopcontact.
min.
55 mm
min.
650 mm
560 mm
490 mm
min.
150 mm
30 mm
10 mm
86 mm
86 mm
A
3 mm
www.aeg.com14
• Zorg ervoor dat het netsnoer na
installatie bereikbaar is.
• Trek niet aan het netsnoer om het
apparaat los te koppelen. Trek altijd
aan de stekker.
• Er is brandgevaar als het apparaat
verbinding maakt met een
verlengkabel, een adapter of een
meervoudige aansluiting. Zorg ervoor
dat de aarde-aansluiting overeenkomt
met de normen en regelgeving.
• Laat de stroomkabel niet warmer
worden dan 90° C.
Zorg ervoor dat u de blauwe
neutrale kabel aansluit op de
aansluiting met de letter
"N" erop. Sluit de bruine (of
zwarte) fasekabel aan op de
aansluiting met de letter
"L". Zorg dat de fasekabel
altijd verbinding maakt.
8.4 Aansluitkabel
Gebruik om de aansluitkabel te
vervangen alleen de speciale kabel of
een gelijksoortig type. Het kabeltype is:
H05V2V2-FT180.
Zorg ervoor dat de doorsnede van het
snoer geschikt is voor het voltage en de
bedrijfstemperatuur. De geel/groene
aarddraad moet ongeveer 2 cm langer
zijn dan de bruine (of zwarte) fasedraad.
8.5 Inbouw
LET OP!
Installeer het apparaat
alleen op een werkblad met
een plat oppervlak.
8.6 Mogelijkheden voor inbouw
Het paneel geïnstalleerd onder de
kookplaat moet eenvoudig te
verwijderen zijn en eenvoudig toegang
bieden indien technische hulp nodig is.
Als het verwijderbare paneel
niet geïnstalleerd is, kan de
brandervlam worden
gedoofd door een
luchtstroom. De luchtstroom
kan ontstaan als u de deur
van een kast of een lade
opent of sluit.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
min 20 mm
(max 150 mm)
30 mm
C
A
60 mm
B
NEDERLANDS 15
Keukenmeubel met deur
A) Verwijderbaar paneel
B) Ruimte voor aansluitingen
Keukenmeubel met lade
A) Verwijderbaar paneel
B) Ruimte voor aansluitingen
C) Lade
Keukenmeubel met oven
Om veiligheidsredenen en om een
gemakkelijke verwijdering van de oven
uit het meubel mogelijk te maken,
moeten de elektrische aansluitingen van
de kookplaat en de oven afzonderlijk
geïnstalleerd worden.
9. TECHNISCHE INFORMATIE
9.1 Afmetingen kookplaat
Breedte 745 mm
Diepte 515 mm
9.2 Overige technische gegevens
TOTAAL VERMOGEN: Gas origineel:
Elektrische voeding: 230 V ~ 50 Hz
Categorie apparaat: I2E+(BE)
I2E (LU)
Gasaansluiting: R 1/2"
Apparaatklasse: 3
G20/G25 (2E+) 20/25 mbar (BE) = 8,9 kW
G20 (2E) 20 mbar (LU) = 8,9 kW
16
www.aeg.com
9.3 Bypassdiameters
BRANDER Ø BYPASS 1/100 mm
Snelle brander 56
Normale brander 42
Sudderbrander 34
9.4 Gasbranders voor AARDGAS G20/G25 20/25 mbar (BE) -
G20 20 mbar (LU)
BRANDER NORMAAL VERMO-
GEN kW
Snelle brander 2,9 1,2 120B
Normale brander 2,0 0,75 102
Sudderbrander 1,0 0,5 73F (23C)
10. ENERGIEZUINIGHEID
10.1 Productinformatie volgens EU-richtlijn 66/2014
Modelidentificatie HG755820UM
Type kooktoestel Ingebouwde kook-
Aantal gasbranders 5
Energiezuinigheid per gasbrander
(EE gas burner)
Energiezuinigheid voor de gaskookplaat
(EE gas hob)
MINIMUM VERMOGEN kW
Linksachter - Normale brander 63,2%
Rechtsachter - Normale brander 60,0%
Midden - Snelle brander 59,4%
Linksvoor - Sudderbrander niet van toepass-
Rechtsvoor - sudderbrander niet van toepass-
60.9%
INSPUITERMARKERING 1/100 mm
plaat
ing
ing
EN 30-2-1: Huishoudelijke kooktoestellen op gas - Deel 2-1 : Energieverbruik Algemeen
10.2 Energie besparen
• Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst.
• Gebruiken alleen kookgerei met een bodemdiameter die geschikt is voor de
afmeting van de plaat.
Loading...
