FAVORIT 88050 i

Astianpesukone

Käyttöohje

Arvoisa asiakas,

Pai

lli

ill

lue nämä käyttöohjeet huolellisesti läpi. Kiinnitä huomiota erityisesti tämän käyttöohjeen ensimmäisillä sivuilla

oleviin turvallisuutta koskeviin ohjeisiin! Säilytä käyttöohje myöhempää tarvetta varten. Anna käyttöohje myös laitteen mahdolliselle seuraavalle omistajalle.

Huomioi varoituskolmio ja huomautukset (Varoitus!, Varo!, Huomio!),

jotka sisältävät ohjeita, jotka ovat tärkeitä turvallisuutesi tai laitteen toimintakyvyn kannalta. Noudata niitä ehdottomasti.

0 Tämä merkki tai numeroidut toimintaohjeet ohjaavat sinua askel aske-

leelta laitteen käytössä.

Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisä-

tietoja.

Laitteen taloudelliseen ja ympäristöystävälliseen käyttöön liittyvät vin-

kit ja ohjeet on merkitty apilanlehdellä.

Käyttöohjeessa on mahdollisesti esiintyvien toimintahäiriöiden poistoa varten olevia ohjeita; katso kohta "Mitä tehdä, jos...".

Jos annetut ohjeet eivät riitä, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

Valtuutettu huoltoliikkeemme on aina käytettävissäsi teknisten ongelmien ilmaantuessa (lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 9700-2662).

Ota sen lisäksi huomioon käyttöohjeen takasivulla oleva huoltoa koskeva ohje ("Huolto").

Astianpesukoneessasi on uusi pesujärjestelmä "IMPULSSIPESU".

Tässä pesujärjestelmässä moottorin kierrosluku ja pesupaine vaihtelee pesuohjelman kuluessa, minkä ansiosta astiat puhdistuvat paremmin. Sen takia myös käynnissä olevan pesuohjelman äänenvoimakkuus vaihtelee.

nettu ympäristöystävä

Ekologisesti ajatteleva toimii myös ekologisesti ...

sesti valmistetulle paper

Sisällys

SISÄLLYS

Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Taloudellinen ja ympäristöystävällinen pesu . . . . . . . . . . . . . . . . . . . . . . 7

Laitteen sisäkuva ja toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ennen ensimmäistä käyttöönottoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Vedenpehmennyslaite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Vedenpehmennyslaitteen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Vedenpehmennyslaitteen erikoissuola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Suolan annostelun säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Suolasäiliön täyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Huuhtelukirkaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Huuhtelukirkasteen annostelun kytkeminen

toimintaan/pois toiminnasta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Huuhtelukirkastesäiliön täyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Kirkasteaineen annostus - Asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Äänimerkin kytkentä toimintaan ja pois toiminnasta . . . . . . . . . . . . . . . . . 18

Näin käytät konettasi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Ruokailuvälineiden ja astioiden järjestely . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Ruokailuvälinekori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Kattiloiden, pannujen ja suurten lautasten järjestäminen . . . . . . . . . . 21

Kuppien, lasien ja kahvikaluston järjestäminen . . . . . . . . . . . . . . . . . . . 23

Yläkorin säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Astianpesuaineen täyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

“3 in 1”/ Combi -pesuainetablettien käyttö . . . . . . . . . . . . . . . . . . . . . . 26

Matalaemäksiset pesuaineet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Pesuainetabletit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Automaattiset pesuohjelmat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Pesuohjelman valinta (ohjelmataulukot) . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Pesuohjelman käynnistäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Pesuohjelman vaihtaminen/keskeytys/pysäyttäminen . . . . . . . . . . . . . . 30

Ajastuksen asettaminen tai muuttaminen . . . . . . . . . . . . . . . . . . . . . . . 31

Täyttömäärän tunnistin – sensorlogic . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Virran katkaiseminen astianpesukoneesta . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Poista astiat koneesta. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sisällys

Huolto ja puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Siivilöiden puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Mitä tehdä, jos... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

...näytössä näkyy virheilmoituksia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

...ilmaantuu astianpesukoneen käyttöön liittyviä ongelmia. . . . . . . . . . . . . 37

...pesutulos ei ole tyydyttävä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Ohjeita laitteen testaamiseen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Asennus- ja liitäntäohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Astianpesukoneen asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Kalusteisiin sijoitettava astianpesukone . . . . . . . . . . . . . . . . . . . . . . . . . 41

Astianpesukoneen liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Vesijohto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Sallittu veden paine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Vedentuloletkun liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Viemäriliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Vesiturvajärjestelmä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Sähköliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Huoltoliikkeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Huolto ja varaosat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

KÄYTTÖOHJE

1 Turvallisuusohjeet

AEG-sähkölaitteiden turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Kuitenkin on meistä valmistajana aiheellista tutustuttaa sinut seuraaviin turvallisuusohjeisiin:

Sijoitus, liitäntä, käyttöönotto

• Astianpesukonetta saa kuljettaa vain pystyasennossa.

• Tarkista, ettei astianpesukoneessa ole kuljetusvaurioita. Älä missään tapauksessa asenna vahingoittunutta laitetta. Käänny laitteen toimittajan puoleen, jos huomaat laitteissa vaurioita.

• Tarkista ennen laitteen käyttöönottoa, että sen arvokilvessä mainittu virtalaji ja nimellisjännite ovat yhtäpitäviä sijoituspaikan virtalajin ja verkkojännitteen kanssa. Käytetyn virtapiirin vaatiman suojauksen löydät myöskin arvokilvestä.

• Astianpesukoneen sijoitukseen ja asennukseen liittyviä tietoja löydät luvusta "Asennus". Moninapapistokkeiden/-kytkimien ja jatkojohtojen käyttö ei ole sallittua. Ylikuumenemisesta aiheutuu palovaara.

Käyttöohje

Lasten turvallisuus

• Lapset eivät usein ymmärrä sähkölaitteisiin liittyviä vaaroja. Pidä lapsia sen takia silmällä äläkä anna heidän leikkiä astiapesukoneella – lapset voivat sulkea itsensä koneen sisälle (tukehtumisvaara!).

• Pakkauksen osat (esim. kalvot, styrox) voivat olla vaarallisia lapsille. Tukehtumisvaara! Pidä pakkauksen osat poissa lasten ulottuvilta.

• Pesuaineet saattaavat aiheuttaa syöpymiä silmiin, suuhun ja nieluun ja johtaa jopa tukehtumiseen! Noudata astianpesu- ja puhdistusaineen valmistajan antamia turvallisuusohjeita.

• Älä päästä lasta tutkimaan astianpesukonetta, koska koneessa voi olla astianpesuaineen jäännöksiä. Muista myös, että astianpesukoneen vesi ei ole juomakelpoista.

• Astianpesukoneen romuttamisen yhteydessä: Katkaise liitäntäjohto koneen puoleisesta päästä. Varmista, että luukun lukko ei ole toimiva. Näin estät lapsia lukitsemasta itseään koneeseen tai muun mahdollisen hengenvaaran.

Käyttöohje

Yleinen turvallisuus

• Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Vain alkuperäisiä varaosia saa käyttää.

• Älä ota astianpesukonetta koskaan käyttöön, jos verkkojohto, veden tulo-/poistoletku ovat vaurioituneet tai jos paneeli, työtaso tai sokkelin alue on vahingoittunut niin, että sitä kautta päästään käsiksi laitteen sisustaan.

• Jos verkkojohto on viallinen tai se halutaan vaihtaa pitempään johtoon, se on vaihdettava valtuutetun AEG-huoltopalvelun toimesta (johtoja saa AEG-huoltoliikkeestä).

• Älä koskaan irrota verkkopistoketta pistorasiasta johdosta vetämällä vaan pidä aina kiinni pistokkeesta.

• Astianpesukoneeseen ei saa turvallisuussyistä tehdä muutoksia tai lisäyksiä.

• Huolehdi siitä, että astianpesukoneen luukku on aina kiinni (paitsi likaisten astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan luukkuun.

• Terävät veitset ja teräväreunaiset ruokailuvälineet on sijoitettava ruokailuvälinetelineeseen tai yläkoriin.

Käyttötarkoituksen mukainen käyttö

• Pese astianpesukoneessa vain tavallisia kotitalouksissa olevia astioita. Jos käytät konetta tai väärin, valmistaja ei ota vastuuta tästä käytöstä mahdollisesti aiheutuneista vahingoista.

• Tarkista ennen suolan, pesuaineen tai huuhtelukirkasteen käyttöä, että niiden valmistaja selvästi sallii niiden käytön kotitalouksien astianpesukoneissa.

• Älä laita astianpesukoneeseen liuotinaineita. Räjähdysvaara!

• Vesiturvajärjestelmä suojaa vesivaurioilta. Seuraavien edellytysten on täytyttävä: – Verkkoliitännän on säilyttävä myös virran ollessa kytkettynä pois

koneesta. – Astianpesukoneen on oltava asennettu määräysten mukaisesti. – Käännä vesihana aina kiinni, kun astianpesukonetta ei käytetä.

• Älä istu tai seiso avoimen luukun päällä, laite saattaa keikahtaa.

• Sulje vian sattuessa ensin vesihana, kytke sitten ja irrota verkkopistoke pistorasiasta.

2 Hävittäminen

Pakkausmateriaalin hävittäminen

Hävitä astianpesukoneiden pakkaukset asianmukaisella tavalla. Kaikki pakkauksissa käytetyt materiaalit ovat ympäristöystävällisiä ja kierrätyskelpoisia.

• Muovimateriaalit on merkitty seuraavasti: – >PE< polyeteeniä, esim. pakkausfoliot – >PS< polystyreeniä, esim. pehmusteina olevat osat (aina ilman

kloorattuja fluorihiilivetyjä)

– >POM< polyoksymetyleeniä, esim. muovikiinnittimet

• Pahvit on valmistettu keräyspaperista ja voidaan antaa paperinkeräykseen.

Käytöstä poistetun laitteen hävittäminen

Kun jonain päivänä poistat astianpesukoneen lopullisesti käytöstä, vie se kierrätyskeskukseen. Asialliseen romuttamiseen liittyvää tietoa saat kuntasi jätehuoltoa hoitavalta viranomaiselta.

Taloudellinen ja ympäristöystävällinen

Käyttöohje

pesu

• Liitä astianpesukone lämpimään veteen vain silloin, kun lämmintä vettä ei lämmitetä sähköllä.

• Säädä vedenpehmennyslaite oikein.

• Älä huuhtele astioita juoksevalla vedellä ennen niiden pesua.

• Jos astianpesukone ei ole täysi, kuormituksen tunnistus laskee tarvittavan veden määrän ja lyhentää ohjelman kestoa. Täyden koneellisen pesu on aina taloudellisinta.

• Valitse pesuohjelmat astioiden tyypin ja likaisuuden mukaisesti.

• Älä annostele pesuainetta, suolaa ja huuhtelukirkastetta enemmän kuin niiden valmistaja ja tämä käyttöohje suosittelevat.

• Astianpesukoneen sisävalo palaa aina, kkun astianpesukoneen luukku on auki. Energian säästämiseksi tulisi siis aina astioiden sisäänasettamisen/poistamisen jälkeen sulkea astianpesukoneen luukku.

Käyttöohje

Laitteen sisäkuva ja toimintopaneeli

Yläsuutinvarsi Kumitiiviste tulo-

vesiletkun kytkemiseksi keskimmäiseen suutinvarteen

Suutinvarret

Veden kovuusalueen säätö Suolasäiliö

Pesuainelokero

Huuhtelukirkastesäiliö

Arvokilpi

Siivilät

Sisävalo

Toimintopaneeli

Käyttöohje

Toimintopainikkeet

Luukun kahva

Toimintopainikkeet

Ajastin

Monitoiminäyttö

Merkkivalot

Ohjelmavaihenäyttö

Toimintopainikkeisiin kuuluvat VIRTA/SEIS-kytkin M sekä ohjelma- painikkeet ja LED-näytöt.

Toimintopainikkeet: Pesuohjelman lisäksi näillä painikkeilla voidaan lisäksi asettaa seuraavat toiminnot:

Toimintopainike 1 Vedenpehmennyslaitteen säätäminen

Toimintopainike 2

Toimintopainike 3 Äänimerkin kytkeminen toimimaan, pois toiminnasta

Huuhtelukirkasteen annostelun kytkeminen päälle, pois

päältä

Toimintopainike 4 ei toimintoa

Monitoiminäytöstä näkyy,

– valittu vedenpehmentimen kovuusalueen säätö. – onko merkkiääni kytketty päälle/pois. – onko huuhtelukirkasteen annostelu kytketty toimimaan/pois toimin-

nasta.

– ohjelmoitu pesuohjelman käynnistymisaika. – valitun pesuohjelman kestoaika. – astianpesukoneen virheilmoitukset.

Ohjelmavaihenäyttö: Ohjelmavaihenäytössä näkyy aina parhaillaan käynnissä oleva ohjelmavaihe.

Käyttöohje

Merkkivalot tarkoittavat seuraavaa:

^ [

Merkkivalo [ muistuttaa siitä, että astianpesukoneen siivilä on tar-

kastettava ja tarvittaessa puhdistettava aika ajoin. Se syttyy säännöllisin välein riippumatta siivilän likaantumisasteesta.

Puhdista astianpesukoneen siiviläjärjestelmä

Astianpesukoneen luukku on auki

Keskimmäinen suutinvarsi jumissa

Lisää suolaa

Lisää huuhtelukirkastetta

Avaa vesihana

Ennen ensimmäistä käyttöönottoa

Poista ennen laitteen käyttöönottoa kaikki kuljetustuet, joilla astiakorit on varmistettu kuljetuksen ajaksi. Suorita sitten seuraavat vaiheet:

1. Säädä vedenpehmennyslaite

2. Täytä suolasäiliö

3. Täytä huuhtelukirkastesäiliö

Vedenpehmennyssuolaa ja huuhtelukirkastetta ei tarvitse annostella,

jos käytetään 3-in-1-pesutabletteja (kolmivaikutteinen tuote).

Vedenpehmennyslaite

Jotta astioiden ja astianpesukoneen pinnoille ei muodostu kalkkikerrosta, astioiden pesussa on käytettävä pehmeää eli vähäkalkkista vettä. Astianpesukoneessa on vedenpehmennyslaite, joka poistaa vedestä kalkin erikoissuolan avulla, jos veden kovuus on yli 4 °d (saksalaista kovuusastetta).

Tietoja oman asuinalueesi veden kovuudesta ja kovuusalueista saat pai-

kalliselta vesilaitokselta. Vedenpehmennyslaite säädetään mekaanisesti kovuusaluekytkimellä ja sen lisäksi elektronisesti käyttöpaneelin painikkeilla.

Käyttöohje

Veden kovuus Kovuusasteen säätö

°d

51 - 70 43 - 50 37 - 42 29 - 36 23 - 28

19 - 22 15 - 18

11 - 14 1,9 - 2,5 II 3

4 - 10 0,7 - 1,8 I/II 2

alle 4 alle 0,7 I

1) (°d) saksalaista kovuusastetta, vedenkovuuden yksikkö

2) (mmol/l) millimoolia per litra, kansainvälinen vedenkovuuden yksikkö

3) Tässä valinnassa ohjelma voi kestää hiukan kauemmin.

*) Tehdasasetus

mmol/l

9,0 - 12,5

7,6 - 8,9 6,5 - 7,5 5,1 - 6,4 4,0 - 5,0

3,3 - 3,9 2,6 - 3,2

Alue mekaaninen elektroninen

III

9 8 7 6

suolaa ei tar-

vita

Näyttö

monitoimi-

näytössä

10L .

9L 8L 7L 6L

5L 4L

Käyttöohje

Vedenpehmennyslaitteen säätö

Säädä vedenpehmennyslaite taulukon mukaisesti paikkakunnan vedenkovuutta vastaavasti:

0 Virran tulee olla kytkettynä pois asti-

anpesukoneesta.

Mekaaninen säätö:

1. Avaa astianpesukoneen luukku.

2. Ota alempi astiakori pois koneesta.

3. Käännä vedenkovuuskytkin kohtaan

O tai 1 (katso Taulukko).

4. Laita astiakori takaisin paikalleen. Elektroninen säätö:

1. Paina VIRTA/SEIS-painiketta.

VIRTA/SEIS-painikkeen merkkivalo syttyy.

Jos muitakin merkkivaloja palaa, joku pesuohjelma on valittuna.

Pesuohjelman valinta on tällöin peruutettava (RESET): Paina toimintopainikkeita 1 ja 2 samanaikaisesti noin 2 sekuntia. Kaikki muut merkkivalot sammuvat.

2. Paina samanaikaisesti toimintopainikkeita 1 ja 2 ja pidä ne alaspainettuina. Toimintopainikkeiden 1 - 3 merkkivalot vilkkuvat.

3. Paina uudelleen toimintopainiketta 1. Toimintopainikkeen 1 merkkivalo vilkkuu. Monitoiminäytössä näkyy asetettu kovuusaste.

4. Kun toimintopainiketta 1 painetaan, kovuusaste nousee 1 yksikön. (Poikkeus: Kovuusasteen 10 jälkeen tulee kovuusaste 1.)

5. Kun vedenkovuusaste on asetettu oikein, paina VIRTA/SEIS-painiketta. Kovuusaste tallentuu muistiin.

Vedenpehmennyslaitteen erikoissuola

Jos asuinalueesi vedenkovuus alle 4 °d, astianpesukoneen vettä ei tar-

vitse pehmentää eikä vedenpehmennyssuolaa tai muita vedenpehmennykseen tarkoitettuja aineita tarvita.

Vettä voi pehmentää kahdella seuraavalla tavalla:

• Jos käytät vettä pehmentävää ainetta sisältävää pesuainetta, annos-

tele pesuaine sille tarkoitettuun säiliöön. – Tässä tapauksessa vedenpehmennin asetetaan mekaanisesti koh-

taan 0 ja elektronisesti kohtaan 1, ettei pesukone annostele vedenpehmennyssuolaa.

• Kun käytät erillistä pesuainetta ja suolaa, suola laitetaan suolan

omaan säiliöön. – Tässä tapauksessa vedenpehmennyslaite on säädettävä mekaani-

sesti asentoon 0 tai 1 ja elektronisesti välille 2 - 10 (asuinalueen vedenkovuuden mukaisesti), jotta suolaa annostellaan säiliöstä.

Käytä vain astianpesukoneille tarkoitettua erikoissuolaa. Älä koskaan

laita suolasäiliöön muita suolalajeja (esim. ruokasuolaa) tai astianpesuainetta. Tämä saattaa vaurioittaa vedenpehmennyslaitetta. Varmista aina ennen suolan lisäämistä, että suola on astianpesukoneille tarkoitettua erikoissuolaa.

Käyttöohje

Suolan annostelun säätäminen

Joissakin laitteissa on lisätoiminto 3in1.

Jos käytät 3-in-1-pesutabletteja (kolmivaikutteinen tuote) ja valitset pesuohjelmaan lisätoiminnon 3in1, erikoissuolan annostelua ei pidä muuttaa (katso “3in1 -lisätoiminto“).

0 1. Säädä vedenpehmennyslaite mekaanisesti ja elektronisesti halutulle

kovuusasteelle:

Mekaaninen

säätö

0 1

0 - 1 2-10

Elektroninen

säätö

Monitoiminäytössä

näkyy

2L - 10L

Vedenpehmennyssuolan

täyttö

Älä annostele vedenpehmen-

nyssuolaa.

Vedenpehmennyssuolan täyttö

suolasäiliöstä

(tehdasasetus)

Käyttöohje

Kun vedenpehmennyslaite on säädetty elektronisesti asentoon “1” suo-

laa sisältävän pesuaineen käyttöä varten, suolan merkkivalo ei ole käytössä.

Suolasäiliön täyttö

Jos käytät erillistä astianpesuainetta ja erikoissuolaa, täytä suolasäiliö: – Ennen astianpesukoneen ensimmäistä käyttöä. – Kun toimintopaneelissa palaa suolan merkkivalo

0 1. Avaa luukku, ota alakori pois.

2. Kierrä suolasäiliön korkki auki sitä vastapäivään.

3. Vain laitteen käyttöönoton yhteydessä:

täytä suolasäliö vedellä.

4. Aseta laitteen mukana toimitettu suppilo suolasäiliön aukkoon. Annostele säiliöön suolaa suppilon kautta; tilavuus raekoosta riippuen n. 1,0 -1,5 kg. Älä laita säiliöön liikaa suolaa.

Säiliössä oleva vesi valuu suolaa täytettäessä säiliöstä altaan pohjalle.

Tämä on vaaratonta, sillä vesi pumpataan pois seuraavan pesuohjelman käynnistyessä.

5. Puhdista säiliön aukko siihen jääneestä suolasta.

6. Kierrä kansi vastapäivään täysin kiinni, muutoin pesuveteen pääsee

suolaa. Tällöin laseista voi tulla sameita. Käynnistä tämän vuoksi huuhteluohjelma, kun olet täyttänyt suolasäiliön. Tällöin ylivalunut suolavesi ja suolarakeet huuhtoutuvat pois.

SALE

SALT

SALZ

SEL

Suolan raekoosta riippuen saattaa kestää muutaman tunnin, kunnes

suola on liuennut veteen ja suola-merkkivalo Vedenpehmennyslaitteen säätö ja suolan kulutus riippuvat käytettävissä olevan veden kovuudesta.

J sammuu.

Huuhtelukirkaste

Huuhtelukirkasteen ansiosta astioista tulee tahrattomia ja kiiltäviä ja laseista kirkkaita.

Voit käyttää huuhtelukirkastetta kahdella eri tavalla:

• Jos käytät pesuainetta, joka sisältää huuhtelukirkasteen, annostele

yhdistelmäaine pesuainesäiliöön. – Tässä tapauksessa huuhtelukirkasteen annostelu kirkasteen omasta

säiliöstä on kytkettävä pois toiminnasta, jotta kirkastetta ei annostella kaksinkertaista määrää.

• Kun käytät erillistä pesuainetta ja huuhtelukirkastetta, huuhtelukir-

kaste laitetaan huuhtelukirkastesäiliöön. – Tässä tapauksessa huuhtelukirkasteen annostelu kirkastesäiliöstä on

oltava kytketty toimintaan.

– Huuhtelukirkasteen annostelu on säädettävä.

Käytä vain astianpesukoneille tarkoitettua huuhtelukirkastetta. Älä

koskaan laita huuhtelukirkastesäiliöön muita aineita (esim. väkietikkaa) tai astianpesuainetta. Tämä saattaa vahingoittaa konetta.

Huuhtelukirkasteen annostelun kytkeminen toimintaan/pois toiminnasta

Käyttöohje

Joissakin laitteissa on lisätoiminto 3in1.

Jos käytät 3-in-1-pesutabletteja (kolmivaikutteinen tuote) ja valitset pesuohjelmaan lisätoiminnon 3in1, huuhtelukirkasteen annostelua ei pidä kytkeä päälle (katso “3in1 -lisätoiminto“).

0 1. Paina VIRTA/SEIS-painiketta.

VIRTA/SEIS-painikkeen merkkivalo syttyy.

Jos muitakin merkkivaloja palaa, joku pesuohjelma on valittuna.

Pesuohjelman valinta on tällöin peruutettava (RESET): Paina toimintopainikkeita 1 ja 2 samanaikaisesti noin 2 sekuntia. Kaikki muut merkkivalot sammuvat.

2. Paina samanaikaisesti toimintopainikkeita 1 ja 2 ja pidä ne alaspainettuina. Toimintopainikkeiden 1 - 3 merkkivalot vilkkuvat. Paina toimintopainiketta 2. Toimintopainikkeen 2 merkkivalo vilkkuu.

Käyttöohje

Monitoiminäytössä näkyy parhaillaan valittuna oleva asetus:

Huuhtelukirkasteen annostelu pois toiminnasta

Huuhtelukirkasteen annostelu toimii (tehdasasetus)

3. Asetusta voi muuttaa toimintopainikkeella 2.

4. Kun monitoiminäytössä näkyy haluttu valinta, paina VIRTA/SEIS-paini-

ketta. Asetus tallentuu muistiin.

Huuhtelukirkastesäiliön täyttö

Jos käytät erillistä astianpesuainetta ja huuhtelukirkastetta, täytä huuhtelukirkasteen säiliö: – Ennen astianpesukoneen ensimmäistä käyttöä – Kun käyttöpaneelin merkkivalo

Kirkasteainesäiliö on koneen luukun sisäpuolella.

0 1. Avaa astianpesukoneen luukku.

2. Paina sormella kirkasteainesäiliön kannen lukitussalpaa.

3. Avaa kirkasteainesäiliön kansi aivan auki.

H palaa.

4. Kaada kirkasteainetta säiliöön katkoviivalla merkittyyn Max-merkkiin saakka. Täyttömäärä on noin 140 ml.

5. Paina kansi kiinni, niin että se naksahtaa lukkoon.

6. Pyyhi mahdollisesti ylivalunut kirkasteaine pois rievulla. Se vaahtoaa muuten liikaa pesun aikana.

Kirkasteaineen annostus - Asetukset

Huuhteluvaiheessa kirkasteainesäiliöstä annostuu kirkasteainetta asti-

oiden huuhteluveteen. Säätöasennon voi valita asteikolta 1 – 6. Tehtaan vakioasetus on 4. Muuta säätöasentoa vain silloin, jos laseissa ja astioissa näkyy juovia, sameita tahroja tai kuivuneiden vesipisaroiden jälkiä. (katso kohta Häiriönpoisto)

0 1. Avaa astianpesukoneen luukku.

2. Paina sormella kirkasteainesäiliön kannen lukitussalpaa.

3. Avaa kirkasteainesäiliön kansi aivan auki.

4. Valitse säätöasento.

5. Paina kansi kiinni, niin että se nak-

sahtaa lukkoon.

6. Pyyhi mahdollisesti ylivalunut kirkasteaine pois rievulla.

Käyttöohje

Äänimerkin kytkentä toimintaan ja pois toiminnasta

Voit valita itse, ilmaiseeko astianpesukone esim. pesuohjelman päättymisen ja virheilmoitukset merkkivalon lisäksi myös äänimerkillä.

1. Paina VIRTA/SEIS-painiketta. VIRTA/SEIS-painikkeen merkkivalo syttyy.

Jos muitakin merkkivaloja syttyy, joku pesuohjelma on valittuna.

Pesuohjelman valinta on tällöin peruutettava (RESET): Paina toimintopainikkeita 1 ja 2 samanaikaisesti noin 2 sekuntia. Kaikki muut merkkivalot sammuvat.

2. Paina samanaikaisesti toimintopainikkeita 1 ja 2 ja pidä ne alaspainettuina. Toimintopainikkeiden 1 - 3 merkkivalot vilkkuvat.

3. Paina toimintopainiketta 3. Toimintopainikkeen 3 merkkivalo vilkkuu. Monitoiminäytössä näkyy parhaillaan valittuna oleva asetus:

4. Asetusta voi muuttaa toimintopainikkeella 3.

5. Kun monitoiminäytössä näkyy haluttu valinta, paina VIRTA/SEIS-paini-

ketta. Asetus tallentuu muistiin.

Äänimerkkiä ei kuulu

Äänimerkki kuuluu (tehdasasetus)

Näin käytät konettasi

• Onko lisättävä suolaa tai huuhtelukirkastetta?

• Järjestele astiat ja ruokailuvälineet astianpesukoneeseen

• Annostele koneeseen konepesuun tarkoitettua astianpesuainetta

• Valitse ruokailuvälineille ja astioille soveltuva pesuohjelma

• Käynnistä pesuohjelma

Ruokailuvälineiden ja astioiden järjestely

Astianpesukone on tarkoitettu vain normaalien astioiden pesuun.

Astianpesukoneessa pestäväksi

eivät sovellu: soveltuvat varauksellisesti:

Käyttöohje

• Ruokailuvälineet, joiden varret ovat puusta, sarvesta, posliinista tai helmiäisestä

• Kuumuutta kestämättömät muoviastiat

• Ruokailuvälineet, joissa on liimattu tai kitattu varsi

• Liimatut astiat tai ruokailuvälineet

• Tina- tai kupariesineet

• Lyijykristallilasi

• Ruosteelle herkät teräsastiat

• Puiset leikkuulaudat tms.; halkeamisen tai kuivumisen vaara

• Taideteolliset esineet; arvoesineille suositellaan käsinpesua

• Pese keramiikka-astioita astianpesukoneessa vain, jos niiden valmistaja kertoo niiden olevan konepesuun soveltuvia.

• Lasitteiset koristeet saattavat haalistua, jos niitä pestään astianpesukoneessa kovin usein.

• Hopealla ja alumiinilla on taipumus tummua pestäessä. Ruoantähteistä, kuten esim. valkuaisesta, keltuaisesta tai sinapista, jää usein tummia kohtia tai läikkiä hopeaan. Puhdista hopea sen takia aina heti ruoantähteistä, jos sitä ei pestä välittömästi käytön jälkeen.

• Muutamat lasityypit saattavat samentua useiden pesujen jälkeen.

• Ennen kuin asetat astiat koneeseen: – ota pois isommat ruoantähteet. – liota kattiloita, joihin ruoka on palanut kiinni.

• Ota astioita ja ruokailuvälineita järjestellessäsi huomioon seuraavat seikat: – astiat ja ruokailuvälineet eivät saa estää suihkuvarsia pyörimästä. – laita kaikki kupit, lasit, kattilat, tms. ylösalaisin, jotta vesi pääsee

puhdistamaan ne kunnolla

– tarkista, että kulhot eivät kosketa toisiaan ja etteivät ruokailuväli-

neet ole sisäkkäin

– jotta lasit eivät rikkoutuisi tai naarmuuntuisi, ne eivät saa koskettaa

toisiaan

– laita pienet esineet (esim. kannet) ruokailuvälinekoriin

Käyttöohje

Ruokailuvälinekori

Pitkät, terävät aterimet ovat ruokailuvälinekorissa varsinkin lapsille

vaarallisia (ks. turvallisuusohjeet). Ne on tämän vuoksi sijoitettava yläkoriin.

0 Aseta veitset, pienet lusikat ja pienet

haarukat ruokailuvälinetelineeseen.

Aseta haarukat ja lusikat, jotka eivät sovi ruokailuvälinetelineeseen, ruokailuvälinekoriin. Jotta kaikki ruokailuvälineet tulevat kunnolla pestyä ruokailuvälinekorissa,

0 1. aseta ristikko ruokailuvälinekorin

päälle

2. aseta haarukat ja lusikat kahva alas-

päin ruokailuvälinekorin ristikkoon.

3. Suuria välineitä, esim. vispilöitä var-

ten voidaan jättää ristikon toinen puoli pois.

Joissakin astianpesukonemalleissa ruokailuvälinekori voidaan

kääntää auki.

Jottei ruokailuvälinekori pääsee

aukeamaan, kun otat sen pois koneesta, tartu kaksiosaisen kahvan molemmin puolin.

0 1. Aseta ruokailuvälinekori pöydälle

tai työtasolle

2. käännä kahvan osat erilleen

3. ota ruokailuvälineet pois korista

4. taita korin kahva kiinni.

Kattiloiden, pannujen ja suurten lautasten järjestäminen

Aseta isommat ja hyvin likaiset astiat alakoriin (halkaisijaltaan 29 cm:n lautaset).

Käyttöohje

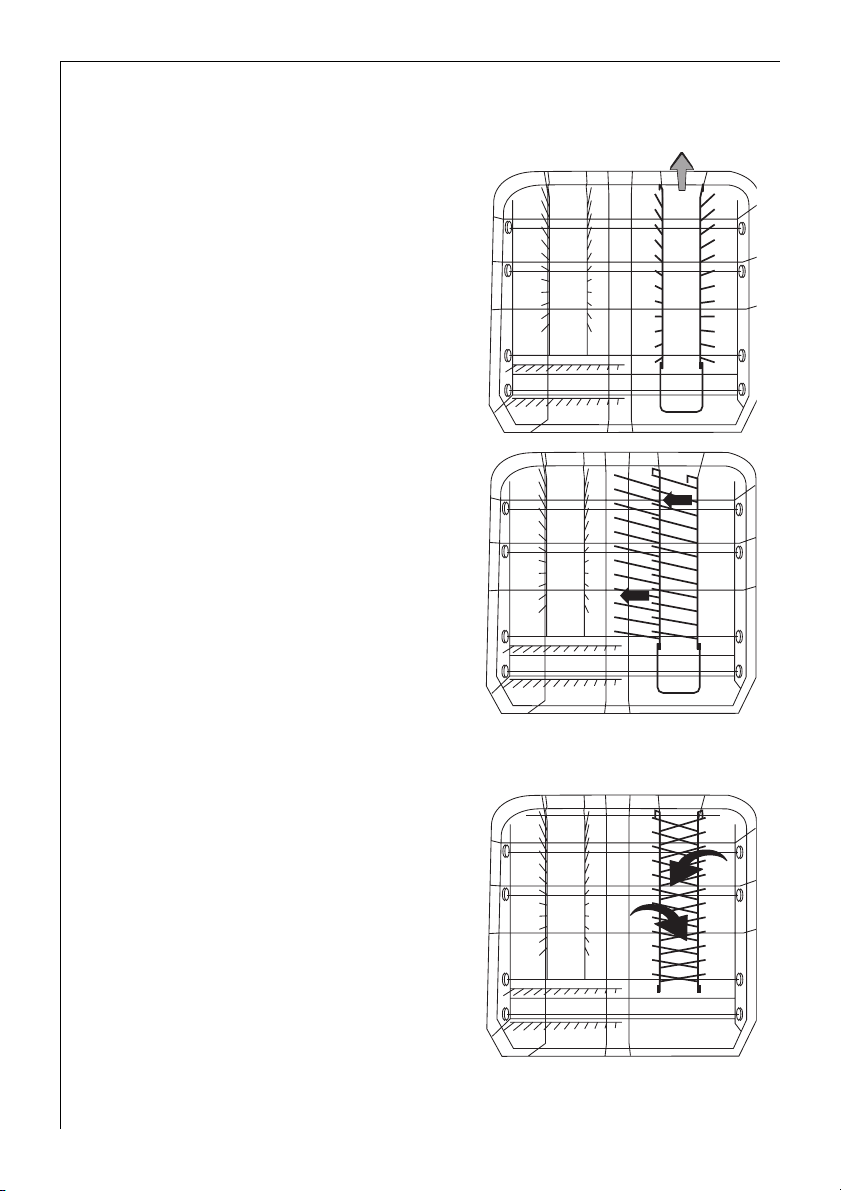

Astianpesukoneessasi on joku neljästä seuraavassa kuvatusta alakorin mallista:

Malli 1: Kaikki alakorin lautastelineet ovat kiinteitä

Käyttöohje

Malli 2: Alakorin oikeanpuoleiset lautastelineet voidaan kääntää sivuun vasemmalle

Jotta koneeseen olisi helpompi sijoit-

taa suurikokoisia astioita, alakorin molemmat oikeanpuoleiset lautastelineet voidaan kääntää sivuun vasemmalle puolelle:

1. Kohota oikeanpuoleisen lautasteli-

neen takaosaa.

2. Käännä lautastelineen osat vasem-

malle.

Malli 3: Alakorin oikeanpuoleiset lautastelineet voidaan kääntää syrjään ristikkäin

Jotta koneeseen olisi helpompi sijoit-

taa suurikokoisia astioita, alakorin molemmat oikeanpuoleiset lautastelineet voidaan kääntää syrjään ristikkäin.

Malli 4: Alakorin molemmat takimmaiset lautastelineet voidaan kääntää syrjään ristikkäin

Jotta koneeseen olisi helpompi sijoit-

taa suurikokoisia astioita, alakorin molemmat takimmaiset lautastelineet voidaan kääntää syrjään ristikkäin.

Kuppien, lasien ja kahvikaluston järjestäminen

Aseta pienemmät, lämmönarat astiat ja pitkät, terävät ruokailuvälineet yläkoriin.

Käyttöohje

• Aseta astiat kuppihyllyille ja niiden alle siten, että vesi pääsee puhdistamaan kunnolla.

• Voit kääntää kuppihyllyt ylös, kun laitat yläkoriin korkeita astioita.

• Aseta viini-, kuohuviini- sekä konjakkilasit kuppihyllyjen loviin.

• Lasit, kupit, jne. voidaan laittaa myös yläkorissa olevan kahden vasemman ‘piikkirivin’ päälle.

Käyttöohje

Yläkorin säätö

Astioiden maksimikorkeus

yläkorissa alakorissa

kun yläkori on nostettu ylös

kun yläkori on laskettu alas 24 cm 29 cm

Yläkorin korkeutta voidaan säätää myös astioiden ollessa koreissa.

22 cm 31 cm

Yläkorin laskeminen alemmaksi:

0 1. Vedä yläkori kokonaan ulos.

2. Nosta yläkoria vasteeseen saakka ja

laske se vaakasuoraan. Yläkori lukkiutuu ala-asentoonsa.

Yläkorin nostaminen:

0 1. Vedä yläkori kokonaan ulos.

2. Nosta yläkoria vasteeseen saakka ja

laske se vaakasuoraan. Yläkori lukkiutuu yläasentoonsa.

Astianpesuaineen täyttö

Käytä ainoastaan koneelliseen astianpesuun tarkoitettuja pesuaineita.

Täytä astianpesuainesäiliö:

– Aina ennen pesuohjelman käynnistämistä (ei silloin, jos käytät esipe-

sua). Pesuaine annostuu veteen pesuohjelman aikana.

Ota huomioon pesuainepakkauksessa annetut annostelu- ja säilytysoh-

jeet. Kirkasteainesäiliö on koneen luukun

sisäpuolella.

0 1. Jos kansi on kiinni:

Paina lukitussalpaa (1). Kansi ponnahtaa auki.

Käyttöohje

2. Kaada astianpesuainetta sille tarkoi-

tettuun säiliöön. Täyttötason näyttäviä merkkejä on hyvä käyttää apuna. 20 = noin 20 ml pesuainetta, 30 = noin 30 ml pesuainetta.

3. Paina kansi kiinni, niin että se nak-

sahtaa lukkoon.

Jos astiat ovat erittäin likaisia, voit

täyttää myös apusäiliön (2) astianpesuaineella. Siinä oleva pesuaine annostuu veteen jo esipesun aikana.

Käyttöohje

“3 in 1”/ Combi -pesuainetablettien käyttö

Yleistä

Pesuainetabletti sisältää pesuaineen, huuhtelukirkasteen sekä astianpesukoneesta huolehtivan suolan.

0 1. Ennen kuin käytät tabletteja, varmista että paikkakuntasi vesijohtover-

kon vedenkovuus vastaa tuotteen valmistajan pakkauksessa mainittuja pesuainetablettien käyttöohjeita.

2. Käytä tabletteja vain valmistajan ohjeiden mukaisesti. Tabletteja ei saa laittaa suoraan astianpesukoneen säiliöön tai ate-

rinkoriin, sillä tällöin pesutulos ei ole paras mahdollinen. Pesutabletti laitetaan pesuaineen annostelulokeroon.

3. Jos 3-in1 -yhdistelmätuotteiden käytössä esiintyy ongelmia, ota yhteys

pesuaineen valmistajaan soittamalla infonumeroon (puhelinnumero on mainittu tuotteen pakkauksessa).

Käyttöohjeet

Yhdistelmätuotteita käytettäessä huuhtelukirkasteen ja suolan merkkivaloista ei ole hyötyä. Sen vuoksi huuhteluaineen merkkivalo kannattaa poistaa käytöstä, jos se on mahdollista. (Huuhteluaineen merkkivalon voi kytkeä pois toiminnasta vain joissakin astianpesukonemalleissa). Valitse pienin mahdollinen vedenkovuuden asetus.

Lisätietoja löytyy astianpesukoneen käyttöohjeesta. Jos vaihdat takaisin tavallisen pesuaineen käyttöön, toimi seuraavalla

tavalla:

• Täytä sekä suolan että huuhtelukirkasteen säiliöt.

• Käännä vedenkovuuden asetus suurimpaan mahdolliseen valintaan ja

pese kolme koneellista ilman astioita.

• Säädä vedenkovuuden asetus uudestaan paikkakuntasi vesijohtover-

kon vedenkovuuden mukaisesti (käyttöohjeita noudattaen).

Matalaemäksiset pesuaineet

Astianpesukoneita varten olevat pesuaineet voidaan jakaa kahteen eri pääryhmään niiden kemiallisesta koostumuksesta riippuen: – tavalliset, emäksiset pesuaineet , joissa on syövyttäviä ainesosia – matalaemäksiet pesuaineet, jotka sisältävät luonnollisia entsyymejä.

50 °C-pesuohjelmat yhdessä matalaemäksisten pesuaineiden kanssa

vähentävät ympäristön kuormitusta ja säästävät astioitasi, sillä 50 °Cpesuohjelmat on säädetty erityisesti matalaemäksisissä pesuaineissa olevien entsyymien likaa irrottavien ominaisuuksien mukaisiksi. Sen takia 50 °C-ohjelmat käytettynä yhdessä matalaemäksisten pesuaineiden kanssa saavuttavat samat puhdistustulokset, jotka tavallisesti voidaan saavuttaa vasta 65 °C:een pesuohjelmilla.

Pesuainetabletit

Eri valmistajien pesuainetabletit eivät kaikki liukene yhtä nopeasti. Sen

takia jotkut pesuainetabletit eivät ehdi liueta tarpeeksi pikapesuohjelmien aikana. Käytä sen takia pesuainetablettien yhteydessä tavallisia pesuohjelmia ja esihuuhtelua.

Automaattiset pesuohjelmat

AUTOMATIIKKA-ohjelmissa kone tunnistaa pesuveden sameudesta, kuinka likaisia astiat ovat. Jos koneessa on vain vähän astioita, jotka eivät ole kovin likaisia, esihuuhtelu, pesu ja välihuuhtelu kestävät vähemmän aikaa ja vettä kuluu vähemmän. Jos kone on täynnä ja astiat ovat erittäin likaisia, esihuuhtelu, pesu ja välihuuhtelu kestävät kauemmin ja vettä kuluu enemmän. Tästä syystä AUTOMATIIKKA-ohjelmien kesto ja veden- sekä sähkönkulutus saattavat vaihdella annetuissa rajoissa (katso Ohjelmataulukko). Tällä tavalla saavutetaan aina paras mahdollinen tulos mahdollisimman pienellä vesimäärällä ja sähkön kulutuksella.

Käyttöohje

AUTOMATIIKKA-ohjelmissa pesuveden lämpötila sovitetaan automaattisesti 50 °C:een ja 65 °C:een välille astioiden likaisuudesta riippuen.

Käyttöohje

Pesuohjelman valinta (ohjelmataulukot)

Valitse tämän taulukon avulla sopiva pesuohjelma:

Astiatyypit

lisäksi

Likaisuus

Sopiva pesuohjelma:

Ohjelman

kulku

Kulutusarvot:

Pesuaika

Ruokailu- ja

keittoastiat

• voimakkaasti tai hieman likainen

• kiinni kuivuneet ruoantähteet



AUTOMATIC

Esihuuhtelu Pesu Välihuuhtelu Kirkastushuuhtelu Kuivaus



90 -110 minuuttia

Astiat

ilman kattiloita

– - – –

• juuri käytetyt normaalisti tai kevyesti likaantuneet

soveltuu erityi-

sen hyvin

pestäväksi mata-

laemäksisillä asti-

anpesuaineilla.



30 MIN

Pesu

Kirkastehuuhtelu



30 min

Ruokailu- ja keittoastiat

• hyvin likaiset

• kuivaneet ruoantähteet, erityisesti valkuainen ja tärkkelys

 

TEHOPESU

Esihuuhtelu Pesu 2x Välihuuhtelu Kirkastushuuhtelu Kuivaus

 

110 – 120 minuuttia

•normaalisti likaantuneet

• kiinni kuivuneet ruoantähteet

NORMAALI

Esihuuhtelu Pesu Välihuuhtelu Kirkastushuuhtelu Kuivaus

90 – 100 minuuttia

Sähkö 1,10 – 1,40 kWh

Vesi 13 – 20 litraa

Ohjelman eri vaiheiden äänekkyys on erilainen, sillä joissakin ohjelman vaiheissa astioita pestään hetken ajan voimakkaammin, jotta ne puhdistuvat paremmin.

Kulutusarvot on selvitetty vakio-oloissa. Ne riippuvat astiakorien kuormituksesta. Poikkeukset ovat sen takia käyttöolosuhteista riippuen mahdollisia.

Tämä ohjelma ei sovellu käytettäväksi, kun astioissa on kiinni kuivuneita ruoantähteitä.

Kun vedenkovuusaste on asetettu elektroninen 10, ohjelma voi kestää hiukan kauemmin.

0,8 kWh 1,75 – 1,95 kWh 1,15 – 1,35 kWh

9 litraa 20 – 22 litraa 17 – 19 litraa

Käyttöohje

Astiatyypit

lisäksi

Likaisuus

Ruokailu- ja keittoastiat

lämmönarat astiat lämmönarat lasit –

• normaalisti likaantuneet •kevyesti

soveltuu erityisen hyvin

pestäväksi matalaemäksisillä astianpesuai-

neilla

Jälkiruoka- ja kahvikalustot

likaantuneet

astiatyypit

Käytetyt astia,

jotka on kerätty

astianpesuko-

myöhempää

pesua varten.

   

Sopiva pesuohjelma:

Ohjelman kulku

Kulutusarvot:

Pesuaika

Sähkö

Vesi

Pesuohjelma S 50° pesee normaalisti likaantuneet astiat kuluttaen erittäin vähän energiaa. Jos

haluat pestä astiat nopeammin, voit valita myös pesuohjelman

Testausohjelma koeinstituuteille

NORMAL

Esihuuhtelu Pesu Välihuuhtelu Kirkastushuuhtelu Kuivaus

SÄÄSTÖPESU

5) 6)

Esihuuhtelu Pesu Välihuuhtelu Kirkastushuuhtelu Kuivaus

PIKAPESU

– Pesu Välihuuhtelu Kirkastushuuhtelu –

ESIHUUHT.

Esihuuhtelu – – – –

   

85 – 95 minuuttia 130 – 150 minuuttia 37 minuuttia 12 minuuttia

1,10 – 1,20 kWh 0,95 – 1,05 kWh 0,7 kWh < 0,1 kWh

15 – 17 litraa 12 – 14 litraa 12 litraa 4 litraa

d5 .

Kaikki

neeseen

Käyttöohje

Pesuohjelman käynnistäminen

0 1. Tarkista, että astiat ja ruokailuvälineet on järjestetty astianpesukonee-

seen sillä tavoin, että suihkuvarret pääsevät pyörimään esteettä.

2. Käännä vesihana täysin auki.

3. Sulje luukku.

4. Paina VIRTA/SEIS-painiketta.

VIRTA/SEIS-painikkeen merkkivalo syttyy.

5. Paina haluamasi ohjelman ohjelmapainiketta (katso Ohjelmataulukko).

Ohjelmavaihenäytössä näkyy valittu ohjelma sekä siihen kuuluvat pesuohjelman vaiheet. Monitoiminäytössä näkyy ohjelman arvioitu jäljellä oleva kesto. Valittu pesuohjelma käynnistyy noin 3 sekunnin kuluttua. Ohjelmavaihenäytössä näkyy nyt aina parhaillaan käynnissä oleva ohjelmavaihe.

Kone voi mahdollisesti säätää monitoiminäytössä näkyvää ohjelman

jäljellä olevaa kestoaikaa pesuohjelman kuluessa täyttömäärän, astioiden likaisuuden jne. mukaisesti.

Jos monitoiminäytössä näkyy virheilmoituksia pesuohjelman käynnisty-

misen jälkeen, lue toimintaohjeet kohdasta “Mitä tehdä, jos...”.

Pesuohjelman vaihtaminen/keskeytys/pysäyttäminen

Älä muuta tai keskeytä meneillään olevaa pesuohjelmaa, ellei se ole

aivan välttämätöntä. Kun astianpesukoneen luukku avataan ja suljetaan uudelleen, sisääntullut ilma kuumenee voimakkaasti ja laajenee. Tällöin laitteen pohjalle voi joutua vettä, mikä voi mahdollisesti laukaista vesiturvajärjestelmän.

Pesuohjelman vaihtaminen

Jos haluat vaihtaa pesuohjelmaa kolmen sekunnin kuluessa ohjelman

valinnan jälkeen, paina lyhyesti uuden pesuohjelman painiketta. Jos haluat vaihtaa pesuohjelmaa myöhemmin, toimi seuraavasti:

0 1. Paina uuden pesuohjelman painiketta ja pidä se alaspainettuna.

Käynnissä olevan pesuohjelman merkkivalo vilkkuu ensin. Muutaman sekunnin kuluttua vilkkuu enää vain uuden pesuohjelman merkkivalo.

2. Vapauta ohjelmapainike.

Uusi pesuohjelma käynnistyy.

Pesuohjelman keskeyttäminen avaamalla astianpesukoneen luukku

Luukkua avattaessa koneen sisältä voi tulla ulos kuumaa höyryä. Palo-

vammojen vaara! Avaa luukku varovasti.

0 1. Avaa astianpesukoneen luukku.

Pesuohjelma pysähtyy.

2. Sulje luukku.

Pesuohjelma jatkuu.

Pesuohjelman keskeyttäminen (RESET)

0 1. Paina toimintopainikkeita 1 ja 2 ja pidä ne alaspainettuina.

Käynnissä olevan pesuohjelman merkkivalo vilkkuu muutaman sekunnin ajan ja sammuu sen jälkeen.

2. Vapauta toimintopainikkeet.

Nyt pesuohjelma on keskeytetty.

Jos astianpesukoneesta kytketään virta pois, käynnissä oleva pesuoh-

jelma keskeytyy, mutta ei pääty kokonaan. Kun virta kytketään takaisin koneeseen, pesuohjelma jatkuu.

Ajastuksen asettaminen tai muuttaminen

Voit ohjelmoida käynnistymisajan ajastimella, kun haluat käynnistää pesuohjelman seuraavan 19 tunnin kuluessa.

Käyttöohje

Ajastuksen säätö:

0 1. Paina VIRTA/SEIS-painiketta

2. Paina ajastuksen painiketta b , kunnes monitoiminäytössä vilkkuu

tuntimäärä, jonka kuluttua haluat pesuohjelman käynnistyvän.

3. Paina haluamasi pesuohjelman painiketta.

Monitoiminäytössä vilkkuu hetken aikaa valitun ohjelman kestoaika ja sen jälkeen taas valittu käynnistysaika. Kun tuntimäärä lakkaa vilkkumasta, ajastettu käynnistysaika on aktivoitu. Pesuohjelma käynnistyy automaattisesti ohjelmoidun ajan kuluttua.

Ajastuksen muuttaminen:

Jos pesuohjelma ei vielä ole alkanut, voit muuttaa asetettua viiveaikaa painamalla ajastuksen painiketta.

Ajastuksen peruuttaminen:

Voit peruuttaa ajastuksen, jos pesuohjelma ei ole vielä käynnistynyt. Paina AJASTUS-painiketta, kunnes monitoiminäytössä näkyy aikaa valitun ohjelman kestoaika. Valittu pesuohjelma käynnistyy heti.

Käyttöohje

Pesuohjelman vaihtaminen ajastuksen asettamisen jälkeen:

Jos pesuohjelma ei vielä ole käynnistynyt, sen voi vielä vaihtaa painamalla jonkun toisen pesuohjelman painiketta.

0 1. Paina uuden pesuohjelman painiketta ja pidä se alaspainettuna.

Parhaillaan valittuna olevan pesuohjelman merkkivalo vilkkuu ensin. Muutaman sekunnin kuluttua vilkkuu enää vain uuden pesuohjelman merkkivalo.

2. Vapauta ohjelmapainike.

Uusi pesuohjelma käynnistyy automaattisesti ohjelmoidun ajan kuluttua.

Täyttömäärän tunnistin – sensorlogic

Jos pesuohjelma käynnistetään, vaikka ylä- ja/tai alakorissa on vain vähän astioita, täyttömäärän tunnistin sovittaa pesuveden määrän ja pesuohjelman keston astioiden määrän mukaiseksi. Näin myös vähäisten astioiden nopea ja taloudellinen pesu on mahdollista. Koneen ollessa vain puoliksi täysi (6 hengen astiasto) säästyy jopa 2 litraa vettä ja 0,2 kWh sähköä.

Virran katkaiseminen astianpesukoneesta

Kytke astianpesukone päälle vasta, kun monitoiminäytössä on pesuohjelman jäljellä olevan ajan kohdalla "0" ja ohjelmavaiheen näytössä

näkyy Pesuohjelman päätyttyä kuulet noin 15 sekuntia kestävän äänimerkin.

0 1. Paina VIRTA/SEIS-kytkintä.

Kaikki näytöt sammuvat.

Jos avaat luukun välittömästi ohjelman päätyttyä, voi astianpesuko-

neesta tulla ulos kuumaa höyryä. Sen takia:

2. Avaa luukku varovasti.

Jos astianpesukoneen virtaa ei katkaista, merkkiääni kuuluu 3 ja 6 minuutin kuluttua uudelleen.

Poista astiat koneesta.

• Kuumat astiat särkyvät helposti. Siksi anna astioiden jäähtyä, ennen

kuin poistat ne koneesta.

• Anna astioiden olla koneessa ohjelman päättymisen jälkeen vielä n. 15 minuutin ajan, jolloin ne kuivuvat ja jäähtyvät.

• Tyhjennä ensin alakori ja sitten vasta yläkori. Näin vältyt siltä, että yläkorista tippuu vettä alakoriin ja astioihin jää vesitahroja.

Huolto ja puhdistus

Älä missään tapauksessa käytä tavallisia markkinoilla olevia huonekalu-

jen hoitoaineita tai vahvoja puhdistusaineita.

• Puhdista astianpesukoneen toimintopaneeli ja painikkeet tarvittaessa ainoastaan pehmeällä rätillä ja lämpimällä, puhtaalla vedellä.

• Puhdista pesuainelokero, luukun tiiviste ja siivilät säännöllisesti.

Käyttöohje

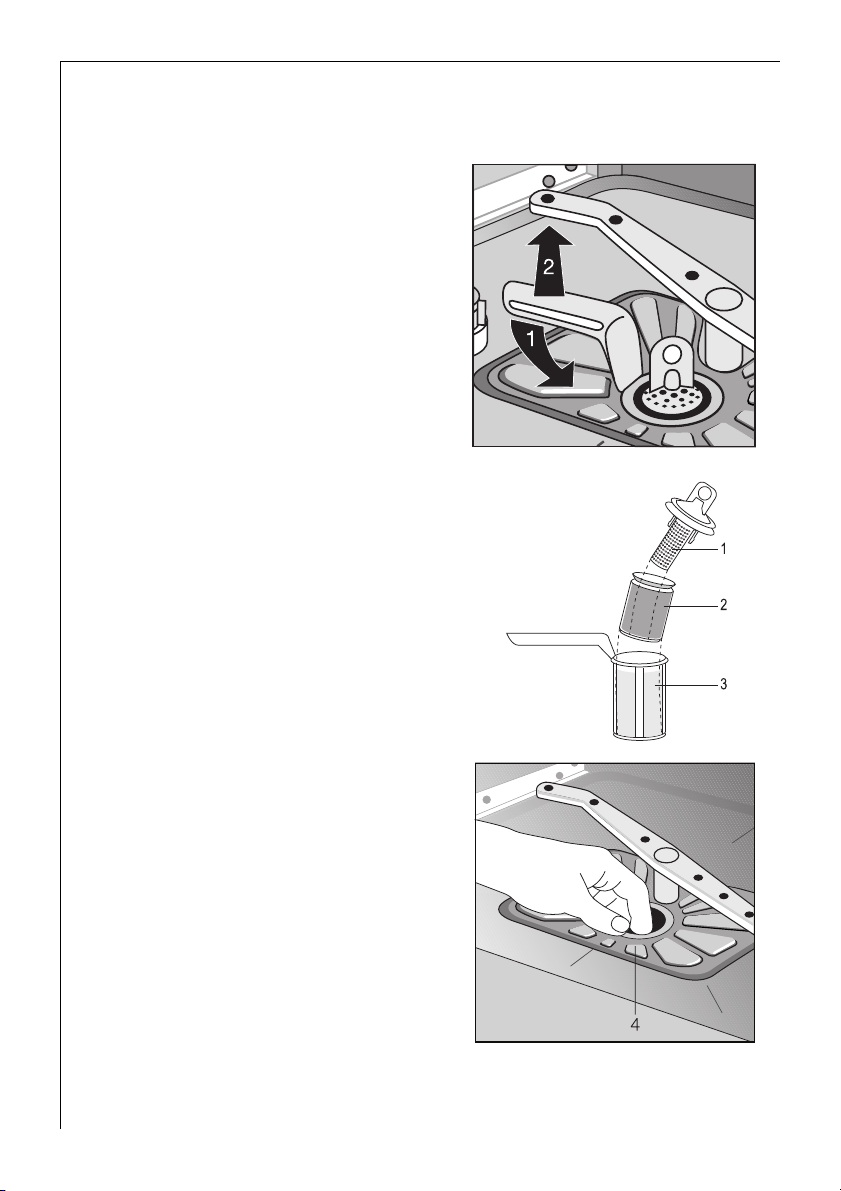

Siivilöiden puhdistaminen

Pesualtaan pohjassa olevat siivilät puhdistuvat suurelta osin itsekseen.

Ne olisi silti ajoittain tarkistettava ja puhdistettava. Likaiset siivilät huonontavat pesutulosta.

0 1. Avaa luukku, ota alakori pois.

2. Astianpesukoneen siivilät koostuvat

karkea-/hienosiivilästä, mikrosiivilästä ja pintasiivilästä. Avaa siiviläjärjestelmän lukitus mikrosiivilän kädensijan avulla ja ota ne pois.

3. Käännä kahvaa ¼ kierroksen verran

vastapäivään ja ota pois.

4. Tartu karkea-/hienosiivilää kiinni (1/

2) silmukasta ja vedä pois mikrosiivi-

lästä (3).

5. Puhdista kaikki siivilät juoksevalla

vedellä.

6. Ota tasosiivilä (4) pois pesualtaan

pohjalta ja puhdista se huolellisesti molemmalta puolelta.

7. Laita tasosiivilä takaisin paikalleen

pesualtaan pohjalle.

8. Laita karkea-/hienosiivilä mikrosiivi-

lään ja kiinnitä ne toisiinsa.

9. Laita siiviläyhdistelmä paikalleen ja

käännä kahvaa myötäpäivään, kunnes se lukittuu kiinni. Tarkista, että tasosiivilä ei ole pesualtaan pohjaa korkeammalla.

Laitetta ei saa missään tapauksessa

käyttää ilman siivilöitä.

Mitä tehdä, jos...

Yritä poistaa astianpesukoneessa esiintyvät pienemmät häiriöt itse tässä lueteltujen ohjeiden avulla. Jos kutsut huollon paikalle tässä lueteltujen häiriöiden yhteydessä tai korjaamaan käytössä tapahtunutta virhettä, on sinun itse maksettava siitä aiheutuneet kulut, vaikka takuu olisikin vielä voimassa.

...näytössä näkyy virheilmoituksia.

Jos toimintopaneelissa vilkkuu tai palaa joku seuraavassa taulukossa kuvatun häiriön merkkivalo, voit mahdollisesti poistaa häiriön itse.

Häiriö Mahdollinen syy Korjaus

Käyttöohje

Kuuluu 1 lyhyt äänimerkki, joka toistuu jatkuvasti, valitun pesuohjelman ohjelmanäyttö vilkkuu: merkkivalo

^ syttyy: monitoiminäy-

tössä näkyy virhekoodi Astianpesukone ei ota vettä.

Kuuluu 2 lyhyttä äänimerkkiä, jotka toistuvat jatkuvasti, valitun pesuohjelman ohjelmanäyttö vilkkuu, monitoiminäytössä näkyy virhekoodi

Å20.

Å10:

Vesihana on tukossa tai kalkkeutunut.

Vesihana on kiinni. Avaa vesihana.

Jos vedenottoletkun kierreliittimessä on siivilä, se voi olla tukkeutunut.

Pesukoneen pohjalla olevat siivilät ovat tukossa.

Vedenottoletku on väärin asennettu.

Viemäri on tukossa. Puhdista viemäri.

Vedenpoistoletku on väärin asennettu.

Puhdista vesihana.

Puhdista siivilä.

Paina aloitetun pesuohjelman painiketta ja keskeytä pesuohjelma sen jälkeen painamalla RESET (katso Kappale: Pesuohjelman käynnistäminen). Puhdista siivilät (katso Kappale: Siivilöiden puhdistaminen).

Tarkista letkuliitäntä.

Käyttöohje

Kuuluu 3 lyhyttä äänimerkkiä, jotka toistuvat jatkuvasti, monitoiminäytössä näkyy virhekoodi

Kuuluu 1 pitkä äänimerkki, joka toistuu jatkuvasti,

merkkivalo

Merkkivalo ` syttyy.

Merkkivalo \ syttyy.

Häiriö Mahdollinen syy Korjaus

Vesiturvajärjestelmä on toiminut.

Sulje vesihana ja ota yhteys valtuutettuun huoltoliikkeeseen.

Å30.

Avaa astianpesukoneen luukku varovasti. Luukkua avattaessa koneen sisältä voi tulla kuumaa höyryä. Palovammojen vaara! Sijoita astiat ja ruokailuvälineet koreihin siten, että niiden päällä oleva suihkuvarsi pääsee pyörimään esteettä. Sulje astianpesukoneen luukku.

Sulje astianpesukoneen luukku.

Merkkivalo sammuu automaattisesti, kun käynnistät seuraavan pesuohjelman.

O syttyy.

Keskimmäinen suihkuvarsi on jumissa.

Astianpesukoneen luukku on auki.

Merkkivalon \ tarkoitus on ainoastaan muistuttaa siitä, että astianpesukoneen siivilät tulee tarkistaa ja tarvittaessa puhdistaa aika ajoin. Merkkivalo syttyy säännöllisin välein riippumatta siivilän likaisuudesta.

Kun olet poistanut häiriön O , ` tai \ , sulje luukku. Poistettuasi häiriön Å10 tai Å20 paina aloitetun pesuohjelman pai- niketta. Pesuohjelma jatkuu. Jos virheilmoitus tulee uudestaan näkyviin, ota yhteys valtuutettuun huoltoliikkeeseen.

Kaikissa muissa virhetilanteissa tulee ottaa yhteys valtuutettuun huol-

toliikkeeseen ja ilmoittaa virhekoodi. (Katso Kappale Asiakaspalvelu)

...ilmaantuu astianpesukoneen käyttöön liittyviä ongelmia.

Häiriö Mahdollinen syy Apu

Käyttöohje

Ohjelma ei käynnisty.

Koneen pesutilassa näkyy ruosteläikkiä.

Viheltävä ääni pesun aikana.

Astianpesukoneen sisävalo ei pala.

Astianpesukoneen luukkua ei ole suljettu kunnolla.

Pistoke ei ole pistorasiassa. Työnnä pistoke pistorasiaan.

Sulake on rikki. Vaihda sulake.

Astianpesukonemalleissa, joissa on ajastin: Käynnistymisaika on ajastettu.

Pesuallas on valmistettu ruostumattomasta teräksestä. Pesualtaassa olevat ruosteläikät ovat aiheutuneet ns. vieraasta ruosteesta (vesijohdossa olevista ruosteisista osista, kattiloista, ruokailuvälineistä, jne.). Poista tälläiset läikät tavallisella teräksen puhdistusaineella.

Viheltävä ääni on harmiton.

Pistoke ei ole pistorasiassa. Työnnä pistoke pistorasiaan.

Sisävalon lamppu on viallinen.

Sulje luukku.

Jos haluat pestä astiat välittömästi, poista ajastus.

Pese vain konepesuun soveltuvia ruokailuvälineitä ja astioita.

Sulje suolasäiliön korkki tiukasti.

Käytä jotain toista merkkipesuainetta.

Ota yhteys asiakaspalveluun

...pesutulos ei ole tyydyttävä.

Astioista ei tule puhtaita.

– Ei ole valittu oikeaa pesuohjelmaa. – Astiat on järjestelty niin, ettei pesuvesi ei ole päässyt puhdistamaan

kunnolla. Astiakoreja ei saa laittaa liian täyteen.

– Siivilät eivät ole puhtaita tai ne on asennettu väärin. – Onko pesuaineen annostelu oikea?

Käyttöohje

– Jos astioiden pinnoilla on kalkkia: suolasäiliö on tyhjä tai vedenpeh-

mennyslaite on säädetty väärin.

– Poistoletkua ei ole asennettu oikein.

Astiat eivät kuivu eikä niistä tule kirkkaita.

– Ei ole käytetty merkkihuuhtelukirkastetta. – Huuhtelukirkasteen säiliö on tyhjä.

Lasien ja astioiden pinnoilla on juovia tai raitoja, maitomaisia läikkiä tai pinnat näyttää sinertäviltä.

– Säädä huuhtelukirkasteen annostelua pienemmäksi.

Laseissa ja astioissa on kuivaneita vesipisaroita.

– Säädä huuhtelukirkasteen annostelua suuremmaksi. – Syynä voi olla pesuaine. Ota yhteys pesuaineen valmistajan asiakas-

palveluun.

Tekniset tiedot

Tilavuus: 12 hengen standardiastiasto, tarjoiluastiat mukaanluettuna

Sallittu vedenpaine:

Sähköliitäntä: Tiedot sähköliitännästä löytyvät laitteen luukun oikeassa

Astianpesukoneet: Vapaasti sijoitettavat laitteet

Mitat: 850 x 600 x 600 (K x L x S mm)

maksimipaino: 54 kg

Kalusteisiin sijoitettavat ja kalusteisiin työtason alle sijoitettavat astianpesukoneet

Mitat: 820 – 880 x 596 x 570 (K x L x S mm)

maksimipaino: 50 kg

Kalusteisiin täysin sijoitettavat astianpesukoneet

Mitat: 820 – 880 x 596 x 546 - 550 (K x L x S mm)

maksimipaino: 50 kg

1-10 baria (=10-100 N/c2 = 0,1-1,0 MPa)

sisäreunassa olevasta arvokilvestä.

; Tämä laite vastaa seuraavia EU-määräyksiä: – 73/23/EWG, 19.02.1973 – pienjännitemääräys

– 89/336/EWG, 03.05.1989

(mukaanluettuna muutosmääräys 92/31/EWG) – EMV-määräys

Ohjeita laitteen testaamiseen

EN 60704:n mukainen testaus on suoritettava täydellä koneella tes-

tausohjelmalla (ks. ohjelmataulukko). EN 50242:n mukaiset testaukset on suoritettava täydellä vedenpeh-

mentimen suolasäiliöllä, täydellä huuhtelukirkastesäiliöllä ja testausohjelmalla (ks. ohjelmataulukko).

Käyttöohje

Pesuaineen annostelu:

Huuhtelukirkasteen säätö:

Täysi koneellinen:

12 vakioastiastoa mukaan lukien tarjoiluastiat

5 g + 25 g (tyyppi B) 20 g (tyyppi B)

4 (tyyppi III) 4 (tyyppi III)

Puoli koneellinen:

6 vakioastiastoa mukaan lukien tarjoiluastiat, joka toinen paikka vapaana

Järjestelyesimerkkejä:

Yläkori ilman ruokailuvälinetelinettä *Yläkori ja ruokailuvälineteline *

* Aseta tarvittaessa kuppitaso oikealta vasemmalle. Kiinnitystason on oltava

ehdottomasti suora.

Alakori ja ruokailuvälinekori Ruokailuvälinekori

Asennus- ja liitäntäohje

ASENNUS- JA LIITÄNTÄOHJE

Astianpesukoneen asentaminen

• Astianpesukone on asennettava tukevalle alustalle siten, että se pysyy varmasti paikallaan ja on vaakasuorassa.

• Alustan epätasaisuudet voi tasoittaa ja laitteen yläpinnan tasata muiden kalusteiden tasalle kiertämällä ruuvijalkoja : – mukaan ruuvimeisseliä.

• Työtason alle sijoitettavien ja kalusteisiin sijoitettavien astianpesukoneiden takimmaiset jalat säädetään ruuvimeisselillä laitteen edestä.

• Poistoletkun, tulovesiletkun ja verkkojohdon on päästävä liikkumaan vapaasti laitteen takana olevassa sokkelitilassa. Muussa tapauksessa ne saattavat taittua tai jäädä puristuksiin.

• Astianpesukone on myös kiinnitettävä kunnolla työtasoon tai vieressä oleviin kalusteisiin. Näin on ehdottomasti meneteltävä, jottei kone kaadu eteenpäin, kun luukkua avataan ja kuormitetaan.

Asennus- ja liitäntäohje

Kalusteisiin sijoitettava astianpesukone

(katso oheista asennuskaaviota)

Koneen luukku voidaan päällystää puu- tai kalustelevyllä, jonka mitat

ovat seuraavat:

Leveys: 591 – 594 mm

Paksuus: 16 – 24 mm

Korkeus: (muuttuva)

Paino: enintään 8 kg

riippuu – asennustilan korkeudesta

– sokkelin korkeudesta – sovittamisesta viereisten kalusteiden saumauksiin.

Tarkka korkeusmitta mitataan koneen ollessa paikallaan viereisistä kalusteista.

Asennus- ja liitäntäohje

Astianpesukoneen liitäntä

Vesijohto

Astianpesukoneessa on turvalaitteet, jotka estävät pesuveden virtaamisen takaisin vesijohtoverkkoon. Turvalaitteet vastaavat voimassa olevia vesiteknisiä turvamääräyksiä.

• Astianpesukone voidaan liittää sekä kylmävesi- että lämminvesiverkkoon (kork. 60 °C).

•Sitä ei saa liittää erillisiin lämminvesivaraajiin tai vedenkuumenti- miin.

Sallittu veden paine

Alhaisin sallittu veden paine: 1 bar (=10 N/cm

Korkein sallittu veden paine: 10 bar (=100 N/cm

=100 kPa)

=1 MPa)

Jos paine vesijohtoverkossa on alle 1 bar, käänny putkiliikkeen puoleen.

Jos veden paine on yli 10 bar, on otettava käyttöön paineenalennusventtiili (kysy astianpesukoneen myyneestä liikkeestä).

Vedentuloletkun liitäntä

Varo, ettei letku pääse asennusvaiheessa taittumaan, puristumaan

kokoon tai kiertymään.

0 Tuloletkun kierreliitin (ISO 228-1:2000) kiinnitetään vesihanaan, jossa

on oltava ulkokierre (3/4 tuumaa). Vedenottoletkussa on joko muovinen tai metallinen liitosmutteri: – kiinnitä muovinen liitosmutteri letkun liitäntään ainoastaan käsin. – kiinnitä metallinen liitosmutteri letkun liitäntään ehdottomasti työ-

kalua käyttäen. Tarkista lopuksi tiiviys silmämääräisesti (varmista, ettei vesihanasta tipu vettä).

• Suositamme asentamaan astianpesukonetta varten joko erillisen

vesihanan tai liittämään tiskialtaan vesihanaan haarakappaleen.

• Jos koneen mukana toimitetun vesiletkun pituus ei riitä, on hankittava seuraavat varaletkusarjat (VDE-hyväksytyt osat): – Letkusarja “WRflex 100” (E-no.: 911 239 034) – Letkusarja “WRflex 200” (E-no.: 911 239 035)

Asennus- ja liitäntäohje

Seuraavan kappaleen tiedot koskevat vain niitä astianpesukoneita, joi-

den vedenottoletku on varustettu turvaventtiilillä:

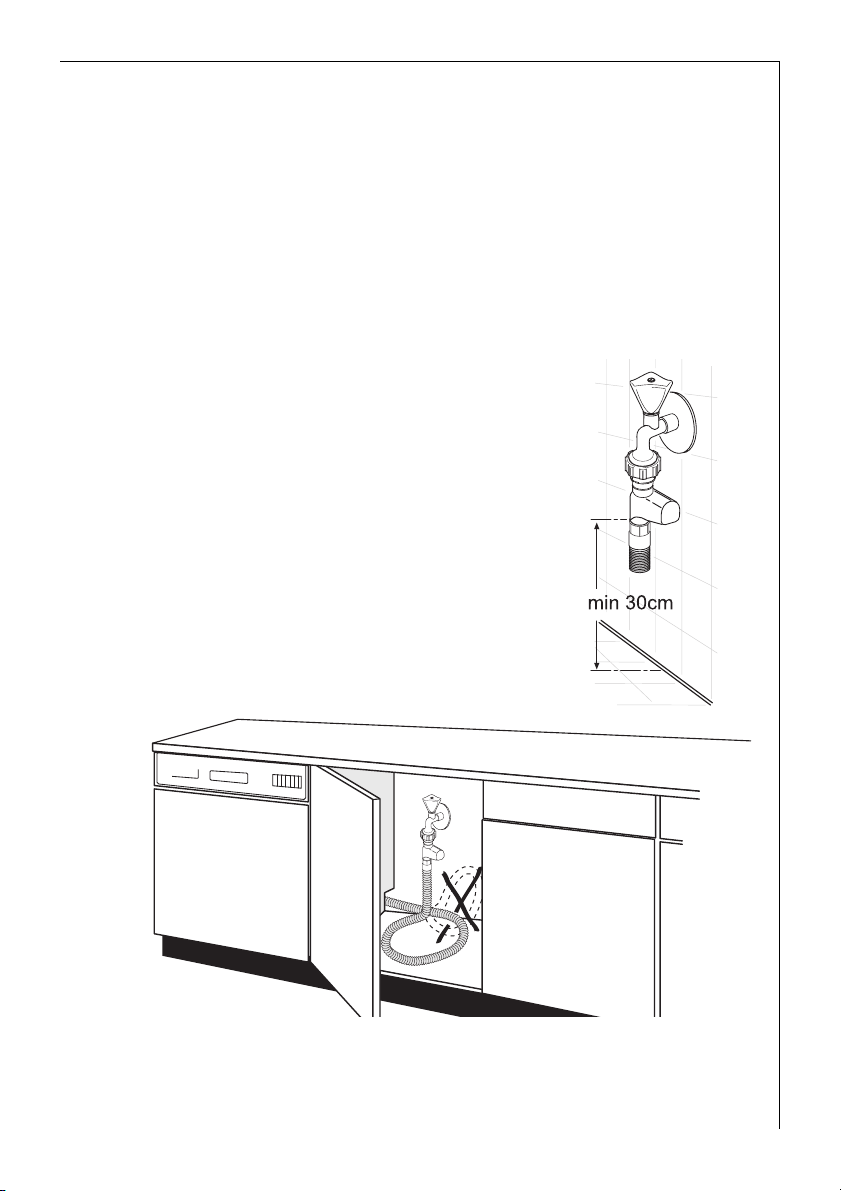

Turvaventtiilillä varustettu vedenottoletku

Kun koneeseen on liitetty kaksinkertainen vedenottoletku, turvaventtiili on suoraan vesihanassa. Tällöin vedenottoletkussa on painetta vain silloin kun kone ottaa vettä. Jos vedenottoletkuun tulee vuoto, turvaventtiili estää vedenoton, ja astianpesukoneen vedenpoistopumppu käynnistyy.

Vedenottoletkun kiinnityksessä huomioitavaa:

– Turvaventtiilin alareunan ja lattian välisen

etäisyyden on oltava vähintään 30 cm:

– Kaksinkertaisen vedenottoletkun sähkö-

johto on turvaventtiiliä varten. Vedenottoletkua tai turvaventtiiliä ei saa upottaa veteen.

– Jos vedenottoletku tai turvaventtiili on

vaurioitunut, irrota laite heti sähköverkosta.

– Turvaventtiilillä varustetun vedenottolet-

kun saa vaihtaa vain asiantunteva huoltoteknikko/valtuutettu huoltoliike.

– Asenna vedenottoletku siten, että se on

koko matkalta turvaventtiilin alareunan alapuolella.

Asennus- ja liitäntäohje

Viemäriliitäntä

Poistoletku

Poistoletku ei saa olla taittunut, litistynyt tai mutkalla.

• Poistoletkun liitäntä: – sallittu maksimikorkeus: 1 metri. – vaadittu minimikorkeus 40 cm laitteen alareunasta.

Pidennysletkut

• Pidennysletkuja voit ostaa valtuutetusta huoltoliikkeestä. Pidennysletkujen läpimitan on oltava 19 mm, jotta laitteen toiminta ei häiriydy.

• Pisin sallittu letku on vaakatasossa 3 m, jolloin nostokorkeus on enintään 85 cm.

Liitäntä pesualtaan viemäröintikalusteeseen

• Poistoletkunpää (ø 19 mm) sopii useimpiin viemäröintikalusteisiin. Viemäriliitännän on oltava vähintään ø 15 mm.

• Poistoletku on kiinnitettävä viemäröintikalusteeseen mukana toimitetun letkunkiristimen avulla.

Vedenpoisto sokkelin päälle kalusteeseen asennetussa astianpesukoneessa

Jos sokkelin päälle kalusteeseen asennetun astianpesukoneen poistoletkun liitäntä on alle 30 cm laitteen alareunan yläpuolella, tarvitaan valtuutetusta huoltoliikkeestä saatavilla oleva varaosa, ET 111099520.

Veden poisto tiskialtaaseen (mahdollista vapaasti sijoitettavien laitteiden kohdalla)

Jos haluat ripustaa poistoletkun tiskialtaaseen, käytä letkun mutkaputkea. Voit ostaa tämän valtuutetusta huoltoliikkeestä; varaosan numero on ET 646 069 190.

0 1. Laita mutkaputki poistoletkuun.

2. Varmista poistoletku niin, ettei se pääse luiskahtamaan pois tiskialtaan

reunalta. Vedä narua mutkaputken reiän läpi ja kiinnitä seinään tai vesihanaan.

Asennus- ja liitäntäohje

Vesiturvajärjestelmä

Astianpesukone on varustettu vesiturvajärjestelmällä, joka suojaa vesivahingoilta. Toimintahäiriön sattuessa vedenottoletkussa oleva turvaventtiili keskeyttää veden tulon välittömästi ja tyhjennyspumppu kytkeytyy päälle. Tällöin vettä ei pääse vuotamaan ulos tai valumaan yli. Kone tyhjentää veden automaattisesti.

Vesiturvajärjestelmä toimii myös silloin, kun virta on kytketty pois lait-

teesta.

Kun laite on päällekytkettynä, toimintahäiriön esiintyessä kuuluu lisäksi merkkiääni.

Sähköliitäntä

Sähköliitäntä on annettava asennusoikeudet omaavan ammattihenki-

lön tehtäväksi. Noudata laitetta liittäessäsi voimassa olevia yleisiä säädöksiä ja sen

lisäksi myös paikallisten sähkölaitosten antamia lisämääräyksiä. EN60335/DIN VDE 0700 –säädösten mukaan asennuksen jälkeen mitään virtaa johtavia osia tai käyttöeristettyjä johtoja ei saa tarkastusvaiheessa olla näkyvillä.

Sähköliitäntään liittyvät tiedot löydät astianpesukoneen oikeassa sisäreunassa olevasta arvokilvestä. Jotta laitetta voitaisiin käyttää, täytyy lisäksi ottaa huomioon verkkokytkentäkotelossa olevan kytkentäkaavion tiedot.

Varmista ennen laitteen liittämistä, että laitteen arvokilvessä annettu nimellisjännite ja virtalaji on sama kuin liitospaikan nimellisjännite ja virtalaji. Löydät arvokilvestä myös tiedot tarvittavasta sulakkeesta.

Toimenpiteitä tehtäessä on koneen oltava jännitteetön, eli pistokkeen irrotettuna pistorasiasta. Huomautus: Pistokkeeseen on oltava vapaa pääsy myös sen jälkeen, kun laite on paikallaan. Jos laite on liitetty kiinteästi sähköverkkoon, se on asennuksen yhteydessä erotettava verkosta jokanapaisella (N,L1) erotinlaitteella (esim. Fi-suojakytkimellä), jonka kosketusväli on suurempi kuin 3 mm.

Asennus- ja liitäntäohje

Liitäntä

Tulo- ja poistoletku sekä verkkojohto on liitettävä astianpesukoneen sivulle, sillä niille ei ole tilaa laitteen takana.

Seuraava vesijohtojen ja sähköasennuksen esimerkki voi olla vain suositus, sillä laitteen sijoituspaikan olosuhteet ratkaisevat asennusten toteutuksen (olemassa olevat liitännät, paikallisen sähkö- tai vesilaitoksen liitäntää koskevat säädökset, jne...)

2 kpl 45°:een tai suoraa liitoskappaletta, ulko-ø 19 mm, pituus 30 mm

Kaksoisventtiili

Viemäriliitäntä Vedentulo

Vedentulo

Sähköjohto

Viemäriliitäntä

Sähköliitäntä

Sähköjohto

HUOLTOLIIKKEET

U.A.E. Abu Dhabi

Universal Trading Company P.O. Box 43 99 Tel.: 335331

Jordan

Jordan Household Supply Co. Ltd. P.O. Box 3/68 Amman/Tel.: 69 70 50

Huoltoliikkeet

Malta

ITC International Trading Company White House Building Mountbatte Street Blata L-Bajda/Tel.: 220644

Egypt

Middle East Commercial Center P.O. Box 19 Kairo-Heliopolis Tel.: 29917/31634

Australia

ANDI-Co Pty. Ltd 9 Kingston Town Close Oakleigh VIC 3166 Tel.: (03) 9569 1235 Fax: (03) 9569 1450

Bahrain/Arabian Gulf A.A. Zayani & Sons P.O. Box 9 32 Bahrain Tel.: 261060

Bulgaria

Electrolux Bulgaria E.O.O.D. 91 Levski Blvd. 1000 Sofia Tel.: 2 806676 Fax. 2 980 5276

Cyprus

Hadjikyrlakos & Sons Ltd. Prodromou 121 P.O. Box 21587 Nicosia 1511 Service Telephones: Nicosia 02 481226 Limassol 05 562182 Larnaca 04 633929 Paphos 06 932 699

Kanada

EURO-LINE Appliances 2150 Winston PARK Drive 20 Oakville, Ontario L6H 5V1 Tel.: 905 829 3980 Fax: 905 829 3985

Korea (South)

Core Incorp. 3/F Chewoo Bldg. 200 Nonhyun-Dong Kangnam-Ku Seoul Telefon 82 2 549 89 61

Croatia

Electrolux D.O.O. Suplova 7 10000 Zagreb Tel.: 1 61 19512 Fax: 1 61 19513

Kuwait/Arabian Gulf

Ali Al-Ghanim Est. P.O. Box 10 83 Tel.: 5322463 Fax: 5242114

Lebanon

Adib & Assaferi P.O. Box 539 Tripoli

Mauritius

Happy World Centre Ltd. P.O. 7 54 1 Chausee Street Port Louis Tel.: 25355

Namibia

AEG NAMIBIA (PTY) LIMITED-Jeppe Street Northern Industrial Area Windhoek Tel.: (061) 21-6082/4 Fax: (061) 217838

New Zealand

Euro-Life New Zealand Ltd. Privat Bag 58 Symonds Street Auckland Tel.: (09) 525 2222

Nouvelle Caledonie

Socometra N.C. B.P. 483 Nouman Tel.: 275444

Oman

Moshin Haider Darwish P.O. Box 1 35 Muscat Tel.: 703743

Huoltoliikkeet

Estonia

Electrolux Estonia Ltd. Mustamäe tee 24 EE0006 Tallinn Tel.: (372) 6 650 090 Fax: (372) 6 650 092

Hongkong

Wo Kee Services Ltd. 585-609 Castle Peak Road Kwai Chung N.T. Hongkong Tel.: 2494 4000

Israel

Electricity & Electronic Services-Evis LTD. 19 Hataasia st. Raanana, Industrial area 43654 Tel: 972-9-7448118 Fax: 972-9-7603618 e-mail:evis@evis.co.il

Japan

Electrolux Japan Ltd. Domestic Appliances Department Maruzen Showa Warehouse Building Tookai 4-5-12, Ota-ku 143-006 Tokyo Tel.: 0120-13-7117 Fax: 03-3790-5257

Latavia

Electrolux Latavia Ltd. Terlaton Street 42/44 1011 Riga Tel.: 371 2 297821 Fax: 371 2 821286

Lthuania

Electrolux Lthuania Verkui 29 2600 Vilnus Tel.: 372 272 3326 Fax: 372 272 3366

Malaysia

Arzbergh Engineering No. 49A/B, Jalan Petaling Utama 7 4600 Petaling Jaya Tel.: 3 795 1084 Fax: 3 795 1082

Singapore

Arzbergh Engineering 19 Tanglin Road 06-07 Singapore 247909 Tel.: 65 7356572 Fax: 7351124

Poland

Electrolux Poland Sp. zo.o. ul. Domaniewska 41 02-034 Warszawa tel.: 022 874 33 33 fax: 022 874 33 00

Russia

Electrolux Russia Ltd. 16 Olympiysky prospekt 129090 Moscow Tel.: (095) 937 7837 Fax: (095) 926 5513

Saudi Arabia

Alia Trading Corporation P.O. Box 4101 King Abdul Aziz Street Riyadh Tel.: 4645977 Al Nahas Est. Musaidia Market I P.O. Box 1 15 29 Jeddah Tel.: 6606852

Slovenia

Electrolux Slovenia D.O.O. Traska Ul. 132 1000 Ljubljana Tel.: 61 1234 137 Fax: 61 1234 238

Thailand

OLYMPIA Thai Ltd. 44 Ratchadapisek Road 10320 Bangkok Tel.: 2 513 6111 Fax: 2 513 2574

Hungary

Electrolux Lehel KFT (AEG Div) Erzsébet Királyné útja 87. 1142 Budapest Tel.: 00361/467-3200

Slovakia Rep.

Electrolux Slovakia S.R.O. Seberiniho 1 821 03 Bratislava Tel.: 02 4333 4322, 4355 Fax: 02 4333 6976

USA

ANDI Co. Appl. Inc. East 65 Campus Plaza Edison, New Jersey 0837 USA/Tel.: (201) 2258839

South Africa

AEG (Pty) Ltd. 55, 12th Road P.O. Box 1 02 64 Kew/Johannesburg 2000 Tel.: 8069111

Syria

Masri & Shami P.O. Box 24 96 Damascus Tel.: 214080

TAKUU

Suomi

Takuu

Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuaikana: * aiheettomasta valituksesta * ellei käyttöohjetta ole noudatettu

EU-maat Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.

Takuu

Weitere Kundendienststellen im Ausland

In diesen Ländern gelten die Garantiebedingungen der örtlichen Partner. Diese können dort eingesehen werden.

Further after-sales service agencies overseas

In these countries our AEG agents’ own guarantee conditions are applicable. Please obtain further details direct.

Autres agences étrangères assurant le service après-vente

Dans ces pays, les conditions de garantie des concessionnaires de la région sont valables. Vous pouvez les consulter sur place.

Otros puntos de Postventa en el extranjero

En estos países rigen las condiciones de nuestros representantes locales. las cuales pueden ser consultadas allí mismo.

Ulteriori uffici del servizio tecnico assistenza clienti all’estero

In questi paesi sono valide le condizioni di garanzia dei partner locali. Queste condizioni possono essere esaminante sul luogo.

Serviços de assistência técnica no estrangeiro

Nestes países são válidas as condições de garantia dos concessionários locais, podendo aí ser consultadas.

További vevöszolgálati irodák külföldön

Ezekben az országokban a mi AEG vevöszolgálatainknál saját jótállási feltételek alkalmazhatók. A további adatokat kérjük közvetlenül szerezzék be.

Servisne službe

Na garancijskem listu boste našli seznam pooblašèenih servisnih služb AEG.

Huolto ja varaosat

HUOLTO JA VARAOSAT

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597H/min (0,95 mk/min)+pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model).............................................................................................................

Tuotenumero (Prod.nr.)..........................................................................................

Sarjanumero (Serial nr.).........................................................................................

Ostopäivä ...................................................................................................................

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597H/min (0,95 mk/min)+pvm).

From the Electrolux Group. The world´s No.1 choice.

Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.

AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg

http://www.aeg.hausgeraete.de

822 960 196 -00- 0603

Oikeus muutoksiin pidätetään

AEG FAVORIT 88050 i User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
