FAVORIT 44410 I
Návod k použití Myčka nádobí Használati útmutató Mosogatógép
Manual de instrucciones Lavavajillas
2
Obsah
Děkujeme, že jste si vybrali jeden z našich vysoce kvalitních výrobků.
Přečtěte si prosím pozorně tento návod k použití, abyste zajistili optimální a správný chod svého spotřebiče. Najdete v něm rady k dokonalému a co nejúčinnějšímu používání spotřebiče. Doporučujeme vám, abyste návod uložili na bezpečném místě, a mohli ho kdykoliv znovu použít. Předejte ho prosím i případnému dalšímu majiteli spotřebiče.
Přejeme vám s novým spotřebičem hodně radosti.
Obsah
Návod k použití 3
Bezpečnostní informace 3
Správné používání 3 Všeobecné bezpečnostní informace
Dětská pojistka 3 Instalace 4
Popis spotřebiče 5 Ovládací panel 6
Tlačítka funkcí 7 Režim nastavení 7
Při prvním použití 7 Nastavení změkčovače vody 8
Ruční nastavení 8 Elektronické nastavení 9
Použití soli do myčky 9 Použití lešticího prostředku 10
Seřiďte dávkování leštidla 11
Denní používání 11 Vkládání příborů a nádobí 12
Dolní koš 13 Košíček na příbory 13 Horní koš 14 Seřízení výšky horního koše 15
Použití mycího prostředku 16
Doplnění mycího prostředku 16
Funkce Multitab 17
Zapnutí/vypnutí funkce Multitab 17
Mycí programy 18 Volba a spuštění mycího programu 19 Vyjmutí nádobí 20 Čištění a údržba 21
3
Čištění filtrů 21 Čištění ostřikovacích ramen 22 Čištění vnějších ploch 22 Čištění vnitřního prostoru 22 Dlouhodobější vyřazení myčky z provozu 22 Opatření proti vlivu mrazu 22 Přemístění myčky 22
Co dělat, když... 22 Technické údaje 24
Pokyny k instalaci 25
Instalace 25
Připevnění k sousedícímu nábytku
Vyrovnání 25
Vodovodní přípojka 25
Připojení vody 25 Přívod vody je vybavený bezpečnostním ventilem 26 Připojení vypouštěcí hadice 26
Připojení k elektrické síti 28 Poznámky k ochraně životního prostředí
Obalový materiál 28
25
28
Zmĕny vyhrazeny
Bezpečnostní informace
Návod k použití
Bezpečnostní informace
V zájmu své bezpečnosti a správného chodu spotřebiče si před jeho instalací a prvním použitím pozorně přečtěte návod k použití včetně rad a upozornění. K ochraně před nežádoucími omyly a nehodami je důležité, aby se všechny osoby, které budou používat tento spotřebič, seznámily s jeho provozem a bezpečnostními funkcemi. Tyto pokyny uschovejte a zajistěte, aby zůstaly u spotřebiče i v případě jeho přestěhování na jiné místo nebo prodeje dalším osobám, aby se tak všichni uživatelé po celou dobu životnosti spotřebiče mohli řádně informovat o jeho používání a bezpečnosti.
Správné používání
• Tato myčka je určena k mytí domácího nádobí vhodného pro mytí v myčce.
• V myčce nepoužívejte žádná rozpouštědla. Mohla by způsobit výbuch.
• Nože a další náčiní s ostrými špičkami vkládejte do košíčku na příbory špič‐ kou dolů, nebo je položte vodorovně do horního koše.
• Používejte jen prostředky (mycí prostředky, sůl a leštidla) vhodné pro myčky.
• Pokud je myčka v provozu, neotvírejte dvířka, mohla by uniknout horká pára.
• Dokud mycí cyklus neskončí, nevytahujte z myčky žádné nádobí.
• Po použití odpojte myčku od zdroje napájení a vypněte přívod vody.
• Pokud by bylo zapotřebí spotřebič opravit, obraťte se na autorizovaného servisního technika, který by měl použít výhradně originální náhradní díly.
• Nikdy se nepokoušejte opravovat spotřebič sami. Opravy prováděné ne‐ zkušenými osobami mají za následek zranění nebo vážné poškození spotřebiče. Obraťte se na místní servisní středisko. Vždy žádejte originální náhradní díly.
3
Všeobecné bezpečnostní informace
• Tento spotřebič nesmějí používat osoby (ani děti) se sníženými fyzickými nebo duševními schopnostmi, bez patřičných zkušeností a znalostí. Při pou‐ žití myčky je musí sledovat osoby odpovědné za jejich bezpečnost, nebo jim dávat příslušné pokyny.
• Mycí prostředky mohou způsobit chemické popálení očí, úst a hrdla. Může dojít k ohrožení života! Dodržujte bezpečnostní pokyny výrobce mycího prostředku do myčky.
• Voda v myčce není určena k pití. Mohou v ní být zbytky mycího prostředku.
• Dbejte na to, aby byla dvířka myčky vždy zavřená, s výjimkou vkládání nebo vyjímání nádobí. Tímto způsobem zabráníte tomu, aby přes dvířka někdo zakopl a zranil se.
• Na otevřené dveře myčky si nesedejte, ani si na ně nestoupejte.
Dětská pojistka
• Tento spotřebič smějí používat pouze dospělé osoby. Děti by neměly pou‐ žívat myčku bez dozoru.
4
Bezpečnostní informace
• Všechny obaly uschovejte z dosahu dětí. Hrozí nebezpečí udušení.
• Všechny mycí prostředky uložte na bezpečné místo, kde k nim děti nemají přístup.
• Jsou-li dvířka myčky otevřená, nedovolte dětem, aby se k myčce přibližo‐ valy.
Instalace
• Zkontrolujte, zda během dopravy nedošlo k poškození myčky. Poškozený spotřebič nikdy nepřipojujte. Je-li myčka poškozená, obraťte se na dodava‐ tele.
• Všechny obaly je nutné před použitím myčky odstranit.
• Elektrickou a vodovodní instalaci, které jsou nezbytné k zapojení této myčky, smí provádět pouze kvalifikovaná osoba s příslušným oprávněním.
• Změna technických parametrů, nebo jakákoli jiná úprava spotřebiče je z bezpečnostních důvodů nebezpečná.
• Nikdy myčku nepoužívejte, pokud jsou elektrické připojení nebo vodovodní hadice poškozené; nebo v případě takového poškození ovládacího panelu, pracovní desky nebo podstavce, kdy je vnitřek spotřebiče volně přístupný. Obraťte se na místní servisní středisko, abyste se nevystavovali možnému nebezpečí.
• Žádnou stranu myčky nesmíte vrtat, abyste nepoškodili vodovodní a elek‐ trické komponenty.
UPOZORNĚNÍ U elektrické a vodovodní přípojky se pečlivě řiďte pokyny uvedenými v přísluš‐ ných odstavcích.
Popis spotřebiče
1 Horní koš 2 Nastavení tvrdosti vody 3 Zásobník na sůl 4 Dávkovač mycího prostředku 5 Dávkovač leštidla 6 Typový štítek 7 Filtry 8 Dolní ostřikovací rameno 9 Horní ostřikovací rameno
Popis spotřebiče
5
6
Ovládací panel
Ovládací panel
1 Tlačítko Zap/Vyp 2 Tlačítka volby programu 3 Tlačítko MULTITAB 4 Tlačítko Odložený start 5 Kontrolky ukazatele 6 Tlačítka funkcí
Mytí
1)
Sušení
1)
Kontrolky ukazatele
Rozsvítí se, jestliže probíhají fáze mytí a oplachování.
Rozsvítí se, jestliže probíhá fáze sušení.
Při prvním použití
Kontrolky ukazatele
Konec programu Rozsvítí se po skončení mycího progra‐
Doplnění soli
2)
Leštidlo
2)
1) Jakmile zvolíte mycí program, světelné kontrolky fází pro daný program začnou blikat. Jakmile
se program spustí, kontrolky fází zhasnou s výjimkou kontrolky právě probíhající fáze, která zůstane svítit.
2) Kontrolky soli a leštidla v průběhu mycího programu nikdy nesvítí, i když je nutné doplnit sůl a
leštidlo.
mu. Má také doplňkové funkce vizuální signalizace jako:
• nastavení změkčovače vody,
• zapnutí/vypnutí dávkovače leštidla
• spuštění poplachu z důvodu poruchy myčky.
Rozsvítí se, je-li nutné doplnit speciální sůl. Může svítit ještě několik hodin po doplně‐ ní soli.
Rozsvítí se, je-li nutné doplnit leštidlo.
Tlačítka funkcí
Pomocí těchto tlačítek lze nastavit následující funkce:
• nastavení změkčovače vody,
• zrušení probíhajícího mycího programu nebo odloženého startu,
• zapnutí/vypnutí dávkovače leštidla, je-li funkce Multitab aktivní.
7
Režim nastavení
Spotřebič je v režimu nastavení, jestliže všechny kontrolky programu svítí. Nezapomeňte, že při provádění těchto postupů:
• výběru mycího programu,
• nastavení změkčovače vody
• aktivaci/deaktivaci dávkovače leštidla, MUSÍ být spotřebič v režimu nastavení.
Jestliže kontrolka programu svítí, je stále ještě nastavený naposled provedený program. V tomto případě je nutné k návratu do režimu nastavení program zrušit. Zrušení nastaveného programu nebo probíhajícího programu : Stiskněte sou‐ časně a podržte dvě tlačítka programů umístěná nad nápisem RESET, až se rozsvítí všechny kontrolky tlačítka programů. Program se zruší a spotřebič je teď v režimu nastavení.
Při prvním použití
Před prvním použitím myčky nádobí:
8
Nastavení změkčovače vody
• Zkontrolujte, zda je elektrické a vodovodní připojení v souladu s pokyny k instalaci
• Vyjměte všechny obaly zevnitř spotřebiče
• Nastavte změkčovač vody
• Do zásobníku na sůl nalijte 1 litr vody a pak doplňte sůl do myčky
• Naplňte dávkovač leštidla lešticím prostředkem
Chcete-li použít kombinované mycí tablety jako: "3 v 1", "4 v 1", "5 v 1" apod..., nastavte funkci Multitab (viz "Funkce Multitab").
Nastavení změkčovače vody
Myčka je vybavena změkčovačem vody, který je určen k odstranění minerálů a solí z přiváděné vody, které by mohly mít škodlivé nebo nežádoucí účinky na provoz spotřebiče. Čím je obsah těchto minerálů a soli vyšší, tím je voda tvrdší. Tvrdost vody se označuje v ekvivalentních stupních tvrdosti, německých stupních (°dH), fran‐ couzských stupních (°TH) a mmol/l (milimol na litr - mezinárodní jednotka pro tvrdost vody). Změkčovač by měl být nastaven podle tvrdosti vody v místě vašeho bydliště. Tvrdost vody ve své domácnosti zjistíte u místního vodárenského podniku. Změkčovač vody musí být nastaven dvěma způsoby: ručně, pomocí stupnice tvrdosti vody a elektronicky.
Tvrdost vody Nastavení změkčovače Použití soli
°dH °TH mmol/l ručně elektronicky
51 - 70 91 - 125 9,1 - 12,5 2 stupeň 10 ano 43 - 50 76 - 90 7,6 - 8,9 2 stupeň 9 ano 37 - 42 65 - 75 6,5 - 7,5 2 stupeň 8 ano 29 - 36 51 - 64 5,1 - 6,4 2 stupeň 7 ano 23 - 28 40 - 50 4,0 - 5,0 2 stupeň 6 ano 19 - 22 33 - 39 3,3 - 3,9 2 stupeň 5 ano 15 - 18 26 - 32 2,6 - 3,2 1 stupeň 4 ano 11 - 14 19 - 25 1,9 - 2,5 1 stupeň 3 ano
4 - 10 7 - 18 0,7 - 1,8 1 stupeň 2 ano
< 4 < 7 < 0,7 1 stupeň 1 ne
Ruční nastavení
Myčka byla ve výrobě nastavena do polohy 2.
Použití soli do myčky
1. Otevřete dvířka myčky.
2. Z myčky vyjměte dolní koš.

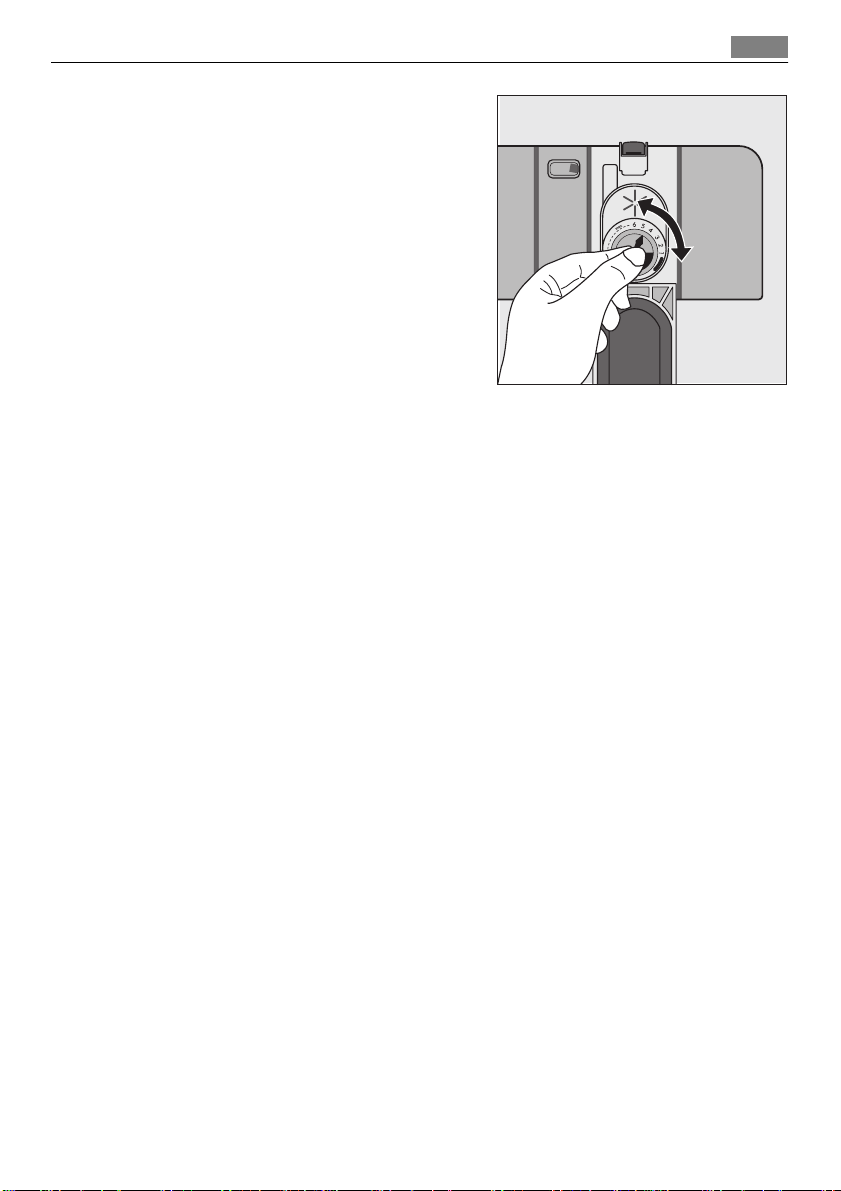

3. Otočte číselníkem stupnice tvrdosti vody do polohy 1 nebo 2 (viz tabul‐ ka).
4. Vrate dolní koš.
Elektronické nastavení
Myčka byla ve výrobě nastavena na stupeň 5.
1. Stiskněte tlačítko Zap/Vyp. Myčka nádobí musí být v režimu nastavení.
2. Stiskněte současně a podržte tlačítka B a C , až začnou kontrolky tlačítek A , B a C blikat.
3. Stiskněte tlačítko A , kontrolky tlačítek B a C zhasnou a kontrolka tlačítka A bude stále blikat. Současně začne blikat kontrolka Konec programu . Daný stupeň je signalizován počtem blikání kontrolky Konec programu (viz tabulku) a přestávkou po dobu několika vteřin.
Příklady: 5 bliknutí, přestávka, 5 bliknutí, přestávka = stupeň 5
4. Stupeň můžete změnit stisknutím tlačítka A . Každým stisknutím tlačítka se stupeň změní. (Při volbě nového stupně se řiďte tabulkou).
Příklady: Jestliže je aktuální stupeň 5, jedním stisknutím tlačítka A zvolíte stupeň 6. Jestliže je nastavený stupeň 10, jedním stisknutím tlačítka A zvolíte stupeň 1.
5. Chcete-li nastavení uložit, vypněte myčku stiskem tlačítka Zap/Vyp.
9
Použití soli do myčky
UPOZORNĚNÍ Používejte jen sůl speciálně určenou pro myčky. Všechny ostatní druhy soli, které nejsou určené do myčky, zejména kuchyňská sůl, poškozují změkčovací zařízení. Sůl doplňujte až těsně před spuštěním jednoho z úplných mycích programů. Rozsypaná sůl nebo solný roztok tak nezůstanou nějakou dobu na dně myčky, kde by mohly způsobit korozi.
Doplňování:
1. Otevřete dvířka, vysuňte dolní koš a odšroubujte uzávěr zásobníku na sůl otáčením doleva.
2. Do zásobníku na sůl nalijte 1 litr vody (to je nutné pouze při prvním plnění soli) .
10
Použití lešticího prostředku
3. Pomocí přiložené násypky doplňte sůl, až se zásobník úplně zaplní.
4. Zkontrolujte, zda na šroubovacím závitu nebo těsnění nezůstaly zbyt‐ ky soli a nasaďte uzávěr zpět.
5. Uzávěr vraťte zpět a utáhněte ho doprava, až se s cvaknutím zastaví.
Při doplňování soli může ze zásobníku vytékat voda, to je zcela normální jev.
Kontrolka množství soli na ovládacím panelu může svítit ještě 2-6 h po do‐ plnění soli, je-li myčka nádobí zapnutá. Jestliže použijete sůl, která se roz‐ pouští pomaleji, může svítit i déle. Na funkci myčky to ale nemá vliv.
Použití lešticího prostředku
UPOZORNĚNÍ Používejte pouze značkový lešticí prostředek pro myčky. Nikdy do dávkovače leštidla nelijte jiné tekutiny (např. čisticí prostředky pro myčky, tekuté mycí prostředky). Poškodili byste tím myčku.
Leštidlo zajišťuje správné opláchnutí a usušení nádobí beze šmouh a skvrn. Leštidlo se automaticky přidává během posledního oplachování.
1. Otevřete zásobník stisknutím uvol‐ ňovacího tlačítka (A).
Denní používání
2. Přidejte lešticí prostředek, až se zá‐ sobník úplně zaplní. Maximální stu‐ peň doplnění je označen značkou "max".
Dávkovač lešticího prostředku po‐ jme asi 110 ml lešticího prostředku, což stačí pro 16 až 40 mycích cyklů v závislosti na dávkovacím nastave‐ ní.
3. Po doplnění zkontrolujte zavření víč‐ ka.
Lešticí prostředek rozlitý během doplňo‐ vání setřete savým hadříkem, aby při následujícím mytí nádobí nedocházelo k nadměrnému pěnění.
Seřiďte dávkování leštidla
Podle dosaženého výsledku sušení nastavte dávku lešticího prostředku po‐ mocí 6polohového voliče (poloha 1 minimální dávkování, poloha 6 maximální dávkování). Dávkovač byl ve výrobě nastaven do polohy 4.
Zvyšte dávku leštidla, jestliže jsou na nád‐ obí po umytí kapky vody nebo vápencové skvrny. Snižte dávku leštidla, jestliže jsou na nád‐ obí po umytí bělavé šmouhy, nebo je na skleněném nádobí nebo ostří nožů namod‐ ralý film.
11
Denní používání
• Zkontrolujte, zda je nutné doplnit sůl nebo leštidlo.
• Vložte do myčky nádobí a příbory.
• Doplňte mycí prostředek.
• Zvolte mycí program vhodný pro vložené nádobí a příbory.
• Spusťte mycí program.
12
Vkládání příborů a nádobí
Vkládání příborů a nádobí
V myčce nemyjte mycí houbičky, hadříky na úklid ani jiné savé materiály.
• Před vložením nádobí:
– Z nádobí odstraňte všechny zbytky jídel a nečistoty. – Připálené zbytky jídel v nádobách nechte změknout
• Při vkládání nádobí a příborů postupujte takto:
– Talíře a příbory nesmí bránit otáčení ostřikovacích ramen. – Duté nádobí jako šálky, sklenice, hrnce apod. pokládejte dnem vzhůru,
aby se v něm nemohla držet voda. – Talíře a příbory nesmí ležet na sobě, nebo se navzájem zakrývat. – Sklenice se nesmí dotýkat, aby se nepoškodily. – Malé předměty vložte do košíčku na příbory.
• Na plastovém nádobí a hrncích s nepřilnavým povrchem se mohou držet vodní kapky; toto nádobí neschne tak dobře jako porcelánové a ocelové nádobí.
• Lehké kousky (plastové mísy apod.) vkládejte do horního koše tak, aby se nemohly posunout.
Toto nádobí a příbory je pro mytí v myčce
nevhodné: omezeně vhodné:
• Příbory s dřevěnými, rohovinovými, po‐ rcelánovými nebo perleťovými držadly.
• Plastové předměty, které nejsou odol‐ né vůči vyšší teplotě.
• Starší příbory s lepenými díly, které nej‐ sou tepelně odolné.
• Lepené příbory nebo talíře.
• Měděné nebo cínové předměty.
• Olovnatý křišál.
• Ocelové předměty podléhající korozi.
• Dřevěné mísy.
• Předměty ze syntetických vláken.
Otevřete dvířka myčky, vytáhněte koše a vložte do nich nádobí.
• Kameninové nádobí myjte v myčce po‐ uze tehdy, jestliže to výrobce nádobí výslovně doporučil.
• Glazované vzory mohou při častém mytí vyblednout.
• Stříbrné a hliníkové nádobí často při mytí ztrácí barvu: Vaječný bílek, žlou‐ tek a hořčice zanechávají na stříbrném nádobí skvrny, nebo způsobují změnu barvy. Jestliže stříbrné nádobí nebude‐ te hned mýt, tyto zbytky z něj raději ih‐ ned odstraňte.
Dolní koš
Dolní koš je určen pro pánve, poklice, ta‐ líře, salátové mísy, příbory apod.
Servírovací podnosy a velké poklice lze na‐ skládat po stranách koše, ale vždy si ověřte, zda se mohou ostřikovací ramena volně otáčet.
Vkládání příborů a nádobí
13
Dvě řady držáků v dolním koši lze lehce sklopit a získat tak místo k uložení vložení hrnců, pánví a velkých mís.
Košíček na příbory
UPOZORNĚNÍ Nože s dlouhým ostřím jsou ve svislé poloze nebezpečné. Dlouhé a/nebo ostré příbory jako krájecí nože položte vodorovně do horního koše. Při vkládání nebo vyjímání ostrých příborů buďte opatrní.
Na všechny příbory z košíčku na příbory musí dosáhnout voda, proto je nutné:
14
Vkládání příborů a nádobí
1. Do košíčku na příbory vložte vložku.
2. Vidličky a lžíce vložte do košíčku na příbory držadly směrem dolů.
V případě větších předmětů, např. metly, odstraňte jednu polovinu vložky do košíčku.
Košíček na příbory je možné otevřít. Aby se košíček na příbory neotevřel při vyjímání z myčky, vždy držte obě části dvojdílného držadla.
1. Košíček na příbory položte na pracov‐ ní desku.
2. Otevřete dvojdílné držadlo.
3. Vyjměte příbory.
Horní koš
Horní koš je určen pro talíře (dezertní, podšálky, ploché talíře do maximálně 24 cm v průměru), misky na salát, šálky a sklenice. Nádobí naskládejte tak, aby se voda dostala na všechny jeho části. Sklenice s dlouhou nožkou můžete položit obráceně na držáky na šálky. Chcete-li mýt vysoké kusy nádobí, můžete držáky šálků vyklopit nahoru. Sklenice s dlouhou nožkou můžete položit obráceně na držáky na šálky.
Vkládání příborů a nádobí
Chcete-li mýt vysoké kusy nádobí, můžete držáky šálků vyklopit nahoru.
Před zavřením dveří zkontrolujte, zda se ostřikovací ramena mohou volně otáčet.
Seřízení výšky horního koše
Jestliže chcete mýt velké kusy nádobí, nastavte horní koš do vyšší polohy a pak je vložte do dolního koše.
Maximální výška nádobí v:
horní koš dolní koš
Se zdviženým horním ko‐ šem
Se sníženým horním ko‐ šem
Při zvýšení koše postupujte následovně:
1. Vytáhněte koš až na doraz.
2. Opatrně zvedněte obě strany nahoru, až se mechanismus zachytí a koš je ve stabilní poloze.
Při snížení koše do původní polohy postupujte následovně:
1. Vytáhněte koš až na doraz.
2. Opatrně zvedněte obě strany naho‐ ru, a pak spusťte záchytný mecha‐ nismus pomalu dolů, stále ho přitom držte.
Nikdy nezdvihejte, ani nespouštějte koš pouze na jedné straně. Jestliže je horní koš zdvihnutý do vyšší polohy, nemůžete použít držáky na šál‐ ky.
20 cm 31 cm
24 cm 27 cm
15
UPOZORNĚNÍ Po vložení nádobí vždy zavřete dveře, protože otevřené dveře mohou být ne‐ bezpečné.
16
Použití mycího prostředku
Použití mycího prostředku
Používejte jen mycí prostředky speciálně určené pro myčky. Dodržujte doporučení výrobce k dávkování a uložení mycích prostředků, která jsou uvedena na obalech mycích prostředků.
Nepoužívejte nadměrné množství mycího prostředku, snížíte tak míru zneči‐ štění životního prostředí.
Doplnění mycího prostředku
1. Otevřete víčko.
2. Naplňte dávkovač mycího prostředku (1) mycím prostředkem. Značky udávají množství prostředku:
20 = přibližně 20 g mycího prostředku
30 = přibližně 30 g mycího prostředku.
3. U všech programů s předmytím přidejte další dávku mycího prostředku (5/10 g) i do přihrádky pro předmytí (2).
Tato dávka mycího prostředku se využije pro předmytí.
Funkce Multitab
4. Při použití mycích tablet vložte ta‐ bletu do přihrádky (1)
5. Zavřete víčko a stiskněte, až zapad‐ ne.
Mycí tablety Mycí tablety od různých výrobců se roz‐ pouští různou rychlostí. Některé mycí tablety proto při krátkých mycích pro‐ gramech plně nevyužijí svůj mycí úči‐ nek. Používejte proto pro mycí tablety dlouhé mycí programy, které zajišťují úplné odstranění zbytků prášku.
Funkce Multitab
Tento spotřebič je vybavený funkcí Multitab, která umožňuje použití kombino‐ vaných mycích tablet Multitab. To jsou mycí prostředky, ve kterých se kombinují funkce mytí, oplachování a soli. Mohou také obsahovat další různé složky podle druhu zvolených tablet ("3 v 1", "4 v 1", "5 v 1" apod...). Zkontrolujte, zda jsou tyto mycí prostředky vhodné pro vaši tvrdost vody. Řiďte se pokyny výrobce. Tuto funkci lze zvolit se všemi mycími programy. Po volbě této funkce je přítok lešticího prostředku a soli z příslušných zásobníků automaticky vypnutý, stejně jako kontrolky pro doplnění soli nebo leštidla. Vyberte funkci Multitab ještě před spuštěním mycího programu. Zvolíte-li tuto funkci (kontrolka svítí), zůstane aktivní také pro následující mycí programy. Při použití funkce Multitab se může změnit délka cyklu. Jakmile již program běží, funkci Multitab již NENÍ MOŽNÉ změnit. Chcete-li funkci Multitab zrušit, je nutné zrušit programové nastavení a pak vypnout funkci Multitab. Pak musíte mycí program (a požadované funkce) opět nastavit.
17
Zapnutí/vypnutí funkce Multitab
Stiskněte tlačítko Multitab: příslušná kontrolka se rozsvítí. To znamená, že je funkce aktivní. Funkci vypnete dalším stisknutím tlačítka Multitab: kontrolka zhasne.
Jestliže nejste spokojeni s tím, jak je nádobí usušené, doporučujeme:
1. Naplnit dávkovač leštidla lešticím prostředkem.
2. Zapnout dávkovač leštidla.
3. Nastavit dávkování leštidla do polohy 2.
• Zapnutí/vypnutí dávkovače leštidla je možné jen tehdy, je-li funkce Multitab
aktivní.
18
Mycí programy
Zapnutí/vypnutí dávkovače leštidla
1. Stiskněte tlačítko Zap/Vyp. Myčka nádobí musí být v režimu nastavení.
2. Stiskněte současně tlačítka funkcí B a C , až začnou kontrolky tlačítek A , B a C blikat.
3. Stiskněte tlačítko B , kontrolky tlačítek A a C zhasnou, zatímco kontrolka tlačítka B bude stále blikat: kontrolka konce programu se rozsvítí a bude signalizovat zapnutí dávkovače leštidla.
4. Chcete-li změnit nastavení, stiskněte opět tlačítko B , až kontrolka konce programu zhasne.
5. Chcete-li nastavení uložit, vypněte myčku stiskem tlačítka Zap/Vyp.
Pokud se opět rozhodnete používat běžný mycí prostředek, doporučujeme vám:
1. Vypněte funkci Multitab.
2. Doplňte opět zásobník soli a leštidla.
3. Seřiďte nastavení tvrdosti vody na nejvyšší seřízení a proveďte 1 normální mycí program bez vloženého nádobí.
4. Seřiďte nastavení tvrdosti vody podle tvrdosti vody v místě vašeho bydliště.
5. Seřiďte dávkování leštidla.
Mycí programy
Program Stupeň
AUTOMA‐ TICKÝ
30 MIN
INTENZIV‐ NÍ 70°
2)
3)
znečiště‐
normální i velmi znečiště‐ né
lehce znečiště‐ né
velmi znečiště‐ né
Vhodný
pro nád‐
obí
nádobí, příbory, hrnce a pánve
nádobí a příbory
nádobí, příbory, hrnce a pánve
Popis programu Údaje o
Předmytí
Hlavní mytí
Průběžný oplach
Závěrečný oplach
Sušení
1/2x
1x
spotřebě
Délka (minuty)
80-125
30
130-140
1)
Energie (kWh)
0,8- 1,3
0,8
1,3-1,5
Voda (litry)
10 - 19
8
14-15
Volba a spuštění mycího programu
19
Program Stupeň
50° Eko
1) Údaje o spotřebě jsou pouze orientační, závisí na tlaku a teplotě vody a také na kolísání v
dodávce proudu a na množství nádobí.
2) Během automatického mycího programu se znečištění nádobí zjišťuje stupněm zakalení vody.
Délka programu, spotřeba vody i energie se proto mohou měnit; tyto hodnoty závisí na tom, zda je spotřebič plný úplně nebo jen částečně, a zda je nádobí lehce nebo velmi zašpiněné. Teplota vody se automaticky reguluje mezi 45 °C a 70 °C.
3) Ideální pro mytí nádobí v částečně naplněné myčce. Dokonalý denní program určený pro
potřeby rodiny sestávající ze 4 osob, kdy je potřeba umýt jen nádobí a příbory ze snídaně a večeře.
4) Testovací program pro zkušebny.
4)
znečiště‐
normálně znečiště‐ né
Vhodný
pro nád‐
obí
nádobí a příbory
Popis programu Údaje o
Předmytí
Hlavní mytí
Průběžný oplach
Závěrečný oplach
Sušení
Volba a spuštění mycího programu
Zvolte mycí program a odložený start s lehce pootevřenými dveřmi. V tomto případě se ale program spustí, nebo se začne odpočítávat čas až poté, co dveře zavřete. Až do tohoto okamžiku je možné změnit nastavení.
spotřebě
Délka (minuty)
160-170
Energie (kWh)
0,8-0,9
1)
Voda (litry)
12-13
1. Zkontrolujte, zda jsou koše správně naplněny a ostřikovací ramena se mo‐ hou volně otáčet.
2. Zkontrolujte, zda je přívod vody otevřený.
3. Stiskněte tlačítko Zap/Vyp. všechny kontrolky programu se rozsvítí (režim nastavení).
4. Stiskněte tlačítko odpovídající požadovanému programu (viz tabulku my‐ cích programů). Rozsvítí se kontrolka odpovídající zvolenému programu.
Zavřete dveře myčky a program se spustí automaticky. Nastavení a spuštění programu s odloženým startem
1. Po výběru mycího programu stiskněte tlačítko Odložený start, až začne blikat kontrolka odpovídající zvolenému počtu hodin (3, 6 nebo 9 hodin).
2. Zavřete dveře myčky, odpočítávání se spustí automaticky.
3. Odpočítávání se snižuje v krocích po 3 hodinách.
4. Otevřením dveří se odpočítávání přeruší.
5. Po uplynutí nastaveného času se program spustí automaticky.
20
Vyjmutí nádobí
Volbu mycího programu a odloženého startu lze provést i se zavřenými dveřmi. Mějte na paměti, že po stisknutí tlačítka mycího programu máte JEN 3 vteřiny na zvolení jiného programu nebo odloženého startu, pak se zvolený program automaticky spustí.
Zrušení "odloženého startu" a / nebo mycího programu
• Chcete-li u myčky zrušit probíhající odložený start, je nutné myčku restar‐
tovat.
• Zrušení odloženého startu znamená také zrušení nastaveného mycího pro‐
gramu. V tomto případě je nutné mycí program opět nastavit. Chcete-li zvolit nový mycí program, zkontrolujte, zda je v dávkovači mycího prostředku mycí prostředek.
UPOZORNĚNÍ Přerušení nebo zrušení probíhajícího mycího programu provádějte JEN ve velmi nutných případech. Upozornění! Při otevření dveří může uniknout horká pára. Dveře otvírejte velmi opatrně.
Přerušení probíhajícího mycího programu:
• Otevřete dveře myčky; program se zastaví. Zavřete dveře; program se opět
spustí od okamžiku, ve kterém byl přerušen.
• Stiskněte tlačítko hlavního vypínače, všechny kontrolky zhasnou. Stiskněte
opět tlačítko hlavního vypínače; program se opět spustí od okamžiku, ve kterém byl přerušen.
Konec mycího programu
• Myčka se vypne automaticky.
• Rozsvítí se kontrolka konce programu.
• Kontrolka právě ukončeného programu zůstane svítit.
1. Vypněte myčku stiskem tlačítka hlavního vypínače.
2. Otevřete dveře myčky, nechte je pootevřené, počkejte několik minut, a teprve potom nádobí vyjměte; nádobí tak vychladne a lépe se vysuší.
Vyjmutí nádobí
• Horké nádobí je náchylnější k rozbití.
Nádobí proto nechte vychladnout, a teprve potom ho vyjměte.
• Nejprve vykliďte dolní koš a teprve potom horní; zabráníte tak kapání vody
z horního koše na nádobí v dolním koši.
• Strany a dvířka myčky mohou být vlhké, protože nerezový povrch může být
chladnější než nádobí.
POZOR Po skončení mycího programu doporučujeme odpojit myčku od elektrické sítě a zavřít přívod vody.
Čištění a údržba
Čištění a údržba
Čištění filtrů
Myčka nezačne mýt nebo se zastavuje během mytí. Některé problémy jsou způsobeny pouze zanedbáním údržby nebo přehlédnutím a můžete je snadno odstranit sami pomocí uvedených pokynů bez volání do servisu.
UPOZORNĚNÍ Před čištěním filtrů zkontrolujte, zda je spotřebič vypnutý.
1. Otevřete dveře, vyjměte dolní koš.
2. Filtrační systém myčky nádobí se skládá z hrubého filtru ( A ), mikro‐ filtru ( B ) a plochého filtru. Uvolněte filtrační systém otočením držadla mikrofiltru.
3. Otočte držadlem o 1/4 doleva a fil‐ trový systém vyjměte.
4. Systém rozeberte vytažením hrubé‐ ho filtru ( A ) za otvor držadla z mi‐ krofiltru ( B ).
5. Všechny filtry důkladně omyjte pod tekoucí vodou.
21
6. Vyjměte plochý filtr ze dna myčky a pečlivě ho omyjte z obou stran.
7. Plochý filtr vložte zpět do původní polohy na dně myčky a zkontrolujte, zda je správně umístěný.
8. Hrubý filtr ( A ) vložte do mikrofiltru ( B ) a oba filtry přitiskněte k sobě.
9. Složený filtr vložte zpět na původní místo a zablokujte ho pootočením držadla směrem doprava až do za‐ rážky. Během tohoto postupu zkon‐ trolujte, zda plochý filtr někde nevy‐ čnívá ze dna myčky.
22
Co dělat, když...
UPOZORNĚNÍ NIKDY nepoužívejte myčku bez filtrů. Nesprávné umístění a sestavení filtrů má za následek nedostatečné umytí nádobí a může myčku poškodit.
Čištění ostřikovacích ramen
NIKDY se nepokoušejte odstranit ostřikovací ramena.
Jestliže se otvory v ostřikovacích ramenech zanesou nečistotami, odstraňte je párátkem.
Čištění vnějších ploch
Vnější strany spotřebiče a ovládací panel otírejte vlhkým měkkým hadříkem. Je-li to nutné, používejte pouze neutrální mycí prostředky. Nikdy nepoužívejte prostředky s drsnými částicemi, drátěnky nebo rozpouštědla (aceton, trichlo‐
retylen apod. ...).
Čištění vnitřního prostoru
Pokud potíže přetrvávají i po provedení kontrol, zavolejte do servisního středi‐ ska. Doporučujeme spustit každé 3 měsíce mycí program pro velmi znečištěné nádobí s mycím prostředkem, ale bez nádobí.
Dlouhodobější vyřazení myčky z provozu
Nebudete-li myčku používat po delší dobu, doporučujeme postupovat takto:
1. Vytáhněte přívodní kabel myčky ze zásuvky a pak zavřete přívod vody.
2. Nechte dvířka pootevřená, abyste zabránili vzniku nepříjemných pachů.
3. Vyčistěte vnitřek myčky.
Opatření proti vlivu mrazu
Myčku neinstalujte v místnosti, kde teplota klesá pod 0 °C. Pokud nelze zvolit jiné umístění, vykliďte myčku, zavřete dvířka, odpojte přívodní hadici a vylijte z ní vodu.
Přemístění myčky
Musíte-li myčku přemístit (stěhování apod....):
1. Odpojte ji od sítě.
2. Zavřete přívod vody.
3. Odpojte přívodní a vypouštěcí hadici.
4. Vytáhněte myčku i hadice.
Myčku při dopravě příliš nenaklánějte.
Co dělat, když...
Myčka nezačne mýt nebo se zastavuje během mytí. Některé problémy jsou způsobeny pouze zanedbáním údržby nebo přehlédnutím a můžete je snadno odstranit sami pomocí uvedených pokynů bez volání do servisu.
Co dělat, když...
23
Vypněte myčku a proveďte následující doporučená řešení.
Poruchový kód a porucha Možná příčina a řešení
• Nepřetržité blikání kontrolky probíhají‐ cího programu,
• 1 bliknutí kontrolky Konec programu ,
Myčka se neplní vodou.
• Nepřetržité blikání kontrolky probíhají‐ cího programu,
• 2 bliknutí kontrolky Konec programu ,
Myčka nevypouští.
• Nepřetržité blikání kontrolky probíhají‐ cího programu,
• 3 bliknutí kontrolky Konec programu ,
Aktivace systému proti vyplavení. Nespustil se program. • Dveře myčky nejsou správně zavřené.
• Vodovodní kohout je zablokovaný ne‐ bo zanesený vodním kamenem.
Vyčistěte vodovodní kohout.
• Vodovodní kohout je zavřený. Otevřete vodovodní kohout.
• Filtr (je-li instalován) v závitovém spoji hadice u přívodního ventilu je zanese‐ ný.
Vyčistěte filtr v závitovém spoji hadice.
• Přívodní hadice není správně polože‐ ná, nebo je ohnutá, přiskřípnutá.
Zkontrolujte připojení vypouštěcí hadi‐ ce.
• Kolík sifonu je zablokovaný. Vyčistěte kolík sifonu.
• Vypouštěcí hadice není správně polo‐ žená, nebo je ohnutá, přiskřípnutá.
Zkontrolujte připojení vypouštěcí hadi‐ ce.
• Zavřete vodovodní kohout a obraťte se na místní servisní středisko.
Zavřete dvířka.
• Zástrčka není zasunutá do zásuvky. Zasuňte zástrčku.
• Je spálená pojistka v domácí pojistko‐ vé skříňce.
Vyměňte pojistku.
• Je nastavený odložený start. Přejete-li si nádobí umýt hned, zrušte
odložený start.
Po provedení těchto kontrol myčku zapněte: program se opět spustí od okam‐ žiku, ve kterém byl přerušen. Pokud se porucha nebo poruchový kód objeví znovu, obraťte se na místní servisní středisko. V případě jiných poruchových kódů, které nejsou uvedeny v této tabulce, za‐ volejte do místního servisního střediska a uveďte model (Mod.), výrobní číslo (PNC) a sériové číslo (S.N.). Tyto údaje naleznete na typovém štítku umístěném na boční straně dveří myč‐ ky. Abyste měli tato čísla vždy po ruce, doporučujeme poznamenat si je zde:
Mod. : . . . . . . . . . . . . . . . . . . . . . . .
24
Technické údaje
Výr. číslo: . . . . . . . . . . . . . . . . . . . . . . .
Sér. číslo: : . . . . . . . . . . . . . . . . . . . . . . . .
Neuspokojivé výsledky mytí
Nádobí není čisté. • Zvolili jste nevhodný mycí program.
Nádobí je vlhké a matné. • Nebylo použito leštidlo.
Na nádobí a skle jsou šmouhy, mléčné skvrny nebo modravý potah.
Na nádobí a skle jsou zaschlé vodní kap‐ ky.
• Nádobí bylo naskládáno tak, že voda se nedostala k celému povrchu. Koše se nesmí přeplňovat.
• Ostřikovací ramena se nemohou volně otáčet kvůli špatně uloženému nádobí.
• Filtry na dně mycího prostoru jsou za‐ nesené nebo nesprávně umístěné.
• Přidali jste málo mycího prostředku, nebo žádný.
• Jsou-li na nádobí usazeniny vodního kamene; zásobník na sůl je prázdný, nebo byl nastaven nesprávný stupeň změkčovače vody.
• Vypouštěcí hadice je nesprávně připo‐ jena.
• Uzávěr zásobníku na sůl není správně zavřený.
• Dávkovač leštidla je prázdný.
• Snižte dávkování leštidla.
• Zvyšte dávkování leštidla.
• Příčinou může být mycí prostředek. Obraťte se na zákaznickou linku výrob‐ ce.
Pokud potíže přetrvávají i po provedení kontrol, zavolejte do servisního středi‐ ska.
Technické údaje
Rozměry Šířka - výška - hloubka
Elektrické připojení - napě‐ tí - celkový výkon - pojistka
Tlak přívodu vody Minimální - maximální
Kapacita Jídelní soupravy 9 Max. váha kg 35
(cm)
44,6 x 81,8-89,8 x 57,5
Informace o připojení k elektrické síti jsou uvedeny na typovém štítku na vnitřním okraji dveří myčky.
0,05 - 0,8
(MPa)
Instalace
Pokyny k instalaci
Instalace
UPOZORNĚNÍ Elektrickou a vodovodní instalaci, které jsou nezbytné k zapojení této myčky, smí provádět pouze kvalifikovaný elektrikář a/nebo instalatér nebo osoba s příslušným oprávněním.
Před instalací spotřebiče odstraňte všechny obaly. Je-li to možné, umístěte spotřebič v blízkosti přívodu vody a odpadu. Tento spotřebič je určen k instalaci pod kuchyňskou linku nebo pracovní desku. Upozornění! Pečlivě dodržujte pokyny v přiloženém návodu pro zabudování myčky nádobí a nasazení nábytkového panelu. Nejsou nutné žádné další otvory pro větrání myčky, pouze otvory pro přívodní a vypouštěcí hadici a napájecí kabel. Myčka nádobí je vybavena seřiditelnými nožičkami, které umožňují seřízení výšky. Během všech postupů, při kterých jsou vnitřní komponenty myčky přístupné, musí být myčka odpojená od sítě. Při zasunování myčky zkontrolujte, zda nejsou přívodní ani vypouštěcí hadice, nebo napájecí kabel nikde přehnuté nebo stisknuté.
25
Připevnění k sousedícímu nábytku
Myčka musí být připevněna, aby se nemohla naklánět. Přesvědčte se proto, zda je pracovní deska, pod kterou je zasunutá, vhodně připevněná k nějaké pevné opoře (přilehlý kuchyňský nábytek, zeď).
Vyrovnání
Dobré vyrovnání myčky je zásadní pro správné zavření dveří a jejich utěsnění. Jestliže je spotřebič správně vyrovnaný, dveře nikde nedrhnou o strany skříně. Jestliže se dveře správně nezavírají, uvolněte nebo utáhněte seřiditelné no‐ žičky, dokud není myčka dokonale vyrovnaná
Vodovodní přípojka
Připojení vody
Tento spotřebič lze připojit k přívodu buď horké (max. 60°) nebo studené vody. Přívod horké vody může podstatně snížit spotřebu energie. Záleží to však na způsobu ohřevu této vody. (Doporučujeme alternativní zdroje energie, které jsou šetrnější k životnímu prostředí např. sluneční nebo fotovoltaické panely a větrná energie). Provádíte-li připojení myčky sami, uvědomte si, že spojovací matice dodávaná k přívodní hadici myčky je určena k našroubování na 3/4" vodovodní koncovku nebo speciální rychlospojku.
26
Vodovodní přípojka
Tlak vody musí být v rámci mezních hodnot uvedených v "Technických úda‐ jích". Průměrný tlak vody v místě vašeho bydliště zjistíte u místního vodáren‐ ského podniku. Přívodní hadice nesmí být po připojení nikde ohnutá, stisknutá nebo zauzlená. Myčka je vybavena přívodní a vypouštěcí hadicí, které lze pomocí pojistné matice instalovat na levou i pravou stranu. Pojistná matice musí být správně nasazena, aby nedocházelo k úniku vody. (Upozornění! Všechny modely myček NEJSOU vybaveny přívodní a vypou‐ štěcí hadicí s pojistnou maticí. V tomto případě nelze proto měnit uspořádání hadic). Připojíte-li myčku k novým hadicím, nebo k hadicím, které nebyly dlou‐ ho používané, nechte vodu na několik minut před připojením přívodní hadice odtéct. NEPOUŽÍVEJTE hadice, které již byly instalovány u starého spotřebiče.
Myčka je vybavena bezpečnostním systémem, který brání zpětnému toku vody z myčky do rozvodu vody. Tento spotřebič je v souladu s platnými instalatér‐ skými předpisy.
Přívod vody je vybavený bezpečnostním ventilem
Po připojení dvoustěnné přívodní hadice je bezpečnostní ventil namontován na vodovodním kohoutu. Tím je zajištěno, že přívodní hadice je pod tlakem pouze tehdy, když v ní protéká voda. Pokud přívodní hadice začne během provozu prosakovat, bezpečnostní ventil přeruší přítok vody. Při instalaci přívodní hadice se řiďte následujícími pokyny:
• Elektrický kabel pro bezpečnostní ventil je ve dvoustěnné přívodní hadici. Přívodní hadice ani bezpečnostní ventil proto neponořujte do vody.
• Jestliže se přívodní hadice nebo bezpečnostní ventil poškodí, okamžitě myčku odpojte od elektrické sítě.
• Přívodní hadici vybavenou bezpečnostním ventilem smí vyměňovat pouze odborník nebo pracovník servisního střediska.
UPOZORNĚNÍ Upozornění! Nebezpečné napětí.
Připojení vypouštěcí hadice
Vypouštěcí hadici můžete umístit následujícími způsoby:
Vodovodní přípojka
1. K boční hubici sifonu, hadici připevněte ke spodní straně pracovní desky.
Zabráníte tak odtoku vody z dřezu do myčky.
2. Ke stoupacímu odpadnímu potrubí s průduchem, minimální vnitřní průměr
4 cm. Napojení odpadové hadice musí být ve vý‐ šce mezi 30 cm (minimum) a 100 cm (ma‐ ximum) ode dna myčky. Vypouštěcí hadice může být napojena jak z pravé, tak i levé strany myčky. Zajistěte, aby hadice nebyla nikde ohnutá nebo přiskřípnutá, aby nedošlo ke zhoršení nebo zastavení odtoku vody. Jestliže myčka vypouští vodu, nesmí být v dřezu či umyvadle umístěna zátka, protože by se voda mohla vracet zpět do myčky. Použijete-li nástavec vypouštěcí hadice, celková délka nesmí přesáhnout 2 metry a vnitřní průměr nesmí být menší, než je průměr původní hadice. Stejně tak vnitřní průměr spojek použitých pro přípojky k vodovodnímu odpadu nesmí být menší než průměr použité hadice. Při připojení vypouštěcí hadice k dolnímu vypouštěcímu otvoru sifonu je nutné od‐ stranit celou plastovou membránu (A) . Po‐ kud byste membránu neodstranili, postup‐ ně by se v ní usazovaly zbytky jídel a ča‐ sem by se odpadní otvor vypouštěcí hadice myčky nádobí zanesl.
Naše myčky se dodávají s bezpečnostním zařízením, které brání návratu špinavé vo‐ dy zpět do myčky. Je-li ale boční hubice si‐ fonu vybavena "zpětným ventilem", může toto zařízení způsobit nedostatečné vypouštění použité vody z myčky. Doporučujeme proto tento ventil odstranit.
27
Po instalaci se přesvědčte, zda jsou vodovodní spojení vodotěsná, aby nedo‐ cházelo k prosakování vody.
Loading...
+ 61 hidden pages
