ÖKO_FAVORIT 80800
Nõudepesumasin
16
Kasutus- ja paigaldusjuhend
Page 2
Väga austatud klient,
palun lugege käesolev kasutusjuhend hoolikalt läbi. Pange tähele eelkõige turvajuhiseid kasutusjuhendi esimestel lehekülgedel! Hoidke palun kasutusjuhend alles, et saaksite hiljem vajaduse korral sealt oma probleemile lahendust otsida. Kui nõudepesumasin vahetab omanikku, andke kasutusjuhend talle edasi.
Hoiatuskolmnurga ja/või märks õnadega ratakse tähelepanu juhistele, mis tagavad Teie turvalisuse ja seadme töövõime. Palun järgige kindlasti neid näpunäiteid.
See märk või nummerdatud tegutsemisjuhised õpetavad Teid samm-sammult oma seadet käsitsema.
Selle märgi järel saate lisainformatsiooni seadme käsitsemise ja praktilise kasutamise kohta.
Ristikheinalehega on märgitud nõuanded ja näpunäited seadme säästlikuks ja kesk­konnasõbralikuks kasutamiseks.
Võimalike rikete puhuks on kasutamisjuhendis näpunäited probleemi iseseisvaks lahendamiseks, vt. lõiku “Mida teha, kui…”
Kui nendest näpunäidetest ei piisa, siis pöörduge palun lähimasse klienditeenindusse. Tehniliste probleemide korral on meie klienditeenindus igal ajal Teie teenistuses.
(Aadressid ja telefoninumbrid leiate lõigust “Klienditeenindus”.) Pöörake tähelepanu viitele “Teenindus” kasutamisjuhendi tagaküljel.
(Hoiatus! Ettevaatust! Tähelepanu!)
pöö-
Teie nõudepesumasinal on uus loputussüsteem “Impulssloputus”. Et nõud paremini puhtaks saaksid, muudab see loputussüsteem pesuprogrammi ajal mootori pöörete arvu ja veesurvet. Seetõttu muutub ka käimasoleva pesuprogrammi müratase.
Trükitud loodussäästlikult too det ud paberile. Kes keskkonnasõbralikult mõtleb, käitub ka nii…
2
Page 3
SISUKORD
Sisukord
KASUTAMISJUHEND
Turvajuhised Jäätmete ümbertöötlemine Säästlik ja keskkonnasõbralik nõudepesu Seadme sisevaade ja teenindusriba
Teenindusriba....................................................................................................................8
Enne esimest kasutamist
Veepehmendaja ülesseadmine .........................................................................................9
Veepehmendussoola sissevalamine ...............................................................................10
Loputusvahendi sissevalamine........................................................................................12
Loputusvahendi annustamine......................................................................................11
Pesuprogrammi lõppu märkiva signaali seadmine ..........................................................12
Igapäevane kasutus
Söögiriistade ja nõude paigutamine.................................................................................12
Söögiriistade paigutamine...........................................................................................13
Pottide, pannide ja suurte taldrikute paigutamine........................................................14
Tasside, klaaside ja kohviserviisi paigutamine............................................................14
Ülemise korvi kõrguse reguleerimine...........................................................................15
Nõudepesuvahendi sissevalamine..................................................................................16
Bio-pesuprogrammid ja kompaktsed nõudepesuvahendid..........................................16
Pesuprogrammid AUTO 65º ja AUTO BIO 50 º...........................................................16
Pesuprogrammi valik (programmide tabel)......................................................................17
Pesuprogrammi alustamine.............................................................................................19
Pesuprogrammi vahetamine/katkestamine..................................................................19
Pausi funktsioon..........................................................................................................19
Programmi algusaja ettevalimine või muutmine..........................................................19
Masina täituvuse sensor – Sensorlogic.......................................................................20
Nõudepesumasina väljalülitamine...................................................................................20
Nõude väljavõtmine .....................................................................................................20
....................................................................................................................5
.......................................................................................................5
.............................................................................................6
....................................................................6
..............................................................................7
................................................................................................9
.......................................................................................................12
Hooldus ja puhastus
Sõelade puhastamine......................................................................................................21
Mida teha, kui…
…masin teatab rikkest.....................................................................................................22
…nõudepesumasina töös on probleeme.........................................................................24
…nõudepesu tulemus ei rahulda.....................................................................................24
Tehnilised andmed Kontrollandmed
.....................................................................................................21
.............................................................................................................22
........................................................................................................25
.............................................................................................................25
3
Page 4
Sisukord
NÕUDEPESUMASINA ÜLESSEADMISE JA ÜHENDAMISE JUHEND
Nõudepesumasina ülesseadmine
................................................................................26
........................26
Integreeritav nõudepesumasin....................................................................................26
Allehitus-nõudepesumasin ..........................................................................................27
Üksikult seisvad nõudepesumasinad ..........................................................................27
Nõudepesumasina ühendamine
...................................................................................28
Ühendamine veesüsteemiga...........................................................................................28
Lubatud veesurve........................................................................................................28
Vee sissevoolutoru ühendamine .................................................................................28
Vee äravool.................................................................................................................28
Veekaitsesüsteem.......................................................................................................29
Ühendamine elektrivõr g ug a.............................................................................................29
Ühendamise tehnika........................................................................................................30
4
Page 5
Kasutamisjuhend
KASUTAMISJUHEND
Turvajuhised
AEG-elektriseadmete turvalisus vastab tunnustatud tehnikareeglitele ja elektri­seadmete turvalisuse seadusele. Siiski on meil kui tootjal põhjust tutvustada Teile all­järgnevaid turvajuhiseid:
Ülesseadmine, ühendamine, käikulaskmine
Nõudepesumasinat tohib transportida vaid seisvas olekus.
Kontrollige, ega nõudepesumasin transportimisel viga ei saanud. Kahjustatud seadet
ei tohi mingil juhul sisse lülitada. Kahjustuste korral pöörduge firma poole, kes Teile selle nõudepesumasina müüs.
Enne masina käikulaskmist tehke kindlaks, kas tüübi paneelil näidatud pinge ja vool vastavad Teie elektrivõrgu pingele ja voolule. Nõutav elektriline kaitse on samuti tüübi paneelil ära näidatud.
Nõudepesumasina nõuetele vastava ülesseadmise ja ühendamise kohta lugege peatükist “Installeerimine”. Mitmekordseid pistikuid ja muhvsidureid ning piken­dusjuhtmeid ei tohi kasutada.
Laste turvalisus
Sageli ei taju lapsed ohtusid, mis neid elektriseadmetega kokku puutudes tabada võivad. Sellepärast ärge jätke lapsi ilma järelevalveta ning ärge laske neil nõude­pesumasinaga mängida – on olemas oht, et lapsed end masinasse kinni panevad ja seal lämbuda võivad.
Pakendi osad (foolium, stüropor) võivad lastele ohtlikud olla. Lämbumisoht! Hoidke pakendi osi lastele kättesaamatult.
Nõudepesuvahendid võivad põhjustada söövitusi silmades, suus ja kurgus või isegi lämbumiseni viia! Järgige turvajuhiseid, mis on antud nõudepesu- ja muude puhastusvahendite tootjate poolt.
Nõudepesumasinas olev vesi ei ole joogivesi! Kui masinas peaks olema nõude­pesuvahendi jääke, on olemas söövituse oht!
Nõudepesumasina äraviskamisel: tömmake pistik elektrivõrgust välja, lõigake kaabel ära ja visake minema. Tehke ukselukk katki, nii et ust enam sulgeda ei saa.
Üldine turvalisus
Nõudepesumasinat tohib parandada ainult selleks koolitatud spetsialist. Asjatund­matu remont kujutab endast kasutajale suurt ohtu. Rikke korral pöörduge palun klienditeenindusse või masina müünud firma poole.
Ärge kasutage nõudepesumasinat kunagi katkise elektrikaabli, vee sisse- või ära­voolujuhtme korral või siis, kui teenindusriba, töö- või alusplaat on nii vigas-tatud, et masina sisemus on lahti.
Kui ühenduskaabel on katki või tuleb pikema juhtme vastu välja vahetada, peab AEG poolt selleks volitatud klienditeenindus juhtme teisega asendama (saadaval AEG kilenditeeninduses).
Pistikut pistikupesast välja tõmmates ärge hoidke kunagi kaablist, vaid alati pistikust endast kinni.
Nõudepesumasina ümberehitamine või muutmine pole ohutuse seisukohast lubatav.
5
Page 6
Kasutamisjuhend
Jälgige palun, et nõudepesumasina uks oleks alati kinni, v.a. nõude sissepaneku ja väljavõtmise ajal. Nii väldite seda, et keegi avatud ukse vastu komistab ja end vigastab.
Teravad noad ja muud teravaäärelised söögiriistad tuleb panna nugade-kahvlite hoiukohta või ülemisse korvi.
Nõuetele vastav kasutamine
Peske nõudepesumasinaga vaid koduses majapidamises kasutatavaid nõusid. Kui seadet ei kasutata eesmärgipäraselt või käsitsetakse valesti, ei vastuta tootja võimalike kahjude eest.
Tehke enne veepehmendussoola, pesu- ja loputusvahendi kasutamist kindlaks, kas tootja lubab neid tooteid sõnaselgelt kodustes nõudepesumasinates kasutada.
Ärge valage nõudepesumasinasse lahusteid. Plahvatusoht!
Veekaitsesüsteem kaitseb kindlalt veekahjustuste eest.
Selleks peavad olema täidetud järgnevad eeldused:
- Ka väljalülitatud nõudepesumasin peab elektrivõrgus olema.
- Nõudepesumasin peab olema nõ uetekohaselt installeeri tu d.
- Veekraan tuleb alati kinni keerata, kui nõudepesumasin on pikemat aega
järelevalveta, nt. puhkusel olles.
Ärge istuge või toetuge avatud uksele, seade võib ümber minna.
Rikke korral sulgege kõigepealt veekraan, siis lülitage seade välja ja tõmmake
elektrikaabel seinakontaktist välja. Püsiühenduse korral elektrivõrguga: lülitage välja automaatne kaitsekork (korgid) või keerake välja kruvikorgid.
Jäätmete ümbertöötlemine
Pakkematerjali äraviskamine
Visake nõudepesumasina pakkematerjal ära, saastamata ümbritsevat keskkonda. Kõik kasutatud pakkematerjalid on keskkonnasõbralikud ja ümbertöödeldavad.
Kunstmaterjalid on märgistatud rahvusvaheliste lühenditega:
- >PE< polüetüleen, nt. pakkimiskiled
- >PS< polüstürool, nt. polstrid (põhimõtteliselt freoonivabad)
- >POM< polüksümetüleen, nt. kunstmaterjalist klambrid
Kartongist pakendi osad on valmistatud vanapaberist ja tuleks viia vanapaberi kogumiskohta.
Vana seadme äraviskamine
Kui te oma nõudepesumasinat ühel päeval üldse enam ei kasuta, viige ta palun jäätmete ümbertöötlusfirmasse või müüja juurde, kes masina väikese tasu eest tagasi võtab.
Säästlik ja keskkonnasõbralik nõudepesu
Ühendage nõudepesumasin soojaveetoruga ainult siis, kui Te ei soojenda vett elektriga.
Seadke veepehmendaja õigesti üles.
Ärge loputage nõusid enne masinasse panekut voolava vee all.
6
Page 7
Kasutamisjuhend
Kui masin lülitatakse tööle pooleldi täidetuna, arvestab sensor välja vajaliku veehulga ja lühendab programmi kestvusaega. Kõige säästlikumalt pesete Te alati täis masinaga.
Valige pesuprogra mme nõude liigi ja määrdumise järgi.
Ärge annustage puhastusvahendit, veepehmendussoola ja loputusvahendit kunagi
rohkem, kui soovitavad tootjad ja käesolev kasutusjuhend.
Nõudepesumasina sisevalgustus on alati sisse lülitatud, kui uks on avatud. Et energiat kokku hoida, peaksite Te peale nõude sissepanemist või väljavõtmist ukse alati sulgema.
Seadme sisevaade ja teenindusriba
Ülemine veepritsetoru
Kummitihend ühenduse jaoks keskmise veepursketoru voolikuga
Veepritsetorud
Veepehmendussoola varuanum
Loputusvahendi varuanum
Puhastusvahendi anum
Nõudekuivatusventlaatori ava
Tüübi paneel
Sõelad
Sisevalgustus
7
Page 8
Kasutamisjuhend
Teenindusriba
Signaalheli­ klahv
Teenindusväli
Veepehmendus­ klahv
Teenindusväli
Ukselink
Kuivatusventilaatori jahutusavad
Displei
koosneb EIN/AUS (SISSE-/VÄLJA)-lülitist ja programmiklahvidest koos
Programmi algusaja valik
Üksikute pesuprogrammietappide näidikud
Kontrollnäidikud
näidikutega.
Signaalheli klahv:
lisaks teenindusväljal näidatud pesuprogrammile võib selle klah-viga
valida, kas signaalheli annab programmi lõppemisest märku või mitte.
Veepehmendaja klahv:
lisaks teenindusväljal näidatud pesuprogrammile võib selle
klahviga reguleerida nõudepesumasina veepehmendajat.
Displei
näitab,
- missugusele karedusastmele on veepehmendaja reguleeritud.
- kas signaalheli on sisse või välja lülitatud.
- missugune on programmi algusaeg.
- kui kaua töötav pesuprogramm tõenäoliselt veel kestab.
- missugune on nõudepesumasina rike.
Kontrollnäidikutel
on järgnev tähendus:
SALZ Veepehmendussoola anum on vaja uuesti täita. KLARSPÜLER Loputusvahendi anum on vaja uuesti täita. WASSER Veekraan lahti keerata. SIEB
Nõudepesumasina sõelasüsteemi on vaja puhastada. TÜR Nõudepesumasina uks on lahti. SPRÜHARM Keskmine veepritsetoru on umbes.
Kontrollnäidik SIEB tuletab meelde, et nõudepesumasina sõelu on vaja aeg-ajalt kontrollida ja vajadusel puhastada. Näidik süttib korrapäraste ajavahemike tagant, sõltumata sellest, kas sõelu on alles puhastatud või mitte.
8
Page 9
Kasutamisjuhend
Enne esimest kasutamist
Enne esimest kasutamist eemaldage kõik klambrid, millega korvid on tran spordi ajaks masina külge kinnitatud. Käituge järgnevalt:
1.
Pange üles veepehmendaja.
2.
Täitke veepehmendussoola anum.
3.
Täitke loputusvahendi anum.
Veepehmendaja ülesseadmine
Et takistada katlakivi ladestumist nõudele ja nõudepesumasinasse, tuleb nõusid pesta pehme, s.t. lubjavaese veega. Selleks on nõudepesumasinal veepehmendaja, mis peh­mendab spetsiaalsoolaga kraanivett alates karedusest 4 ºd (saksa kraad).
Teie elukoha vee karedusest ja karedusastmest informeerib Teid kohapealne vee­värk.
Häälestage järgneva tabeli järgi veepehmendaja astmele, mis vastab vee karedusele Teie elukohas. Veepehmendajat saab häälestada kümnele astmele.
i
ºd
41-50 35-40 31-34 27-30 23-26
19-22 15-18
Vee karedus
mmol/l
ii
7,3–9,0
6,3-7,2 5,5-6,2 4,8-5,4 4,1-4,7
3,3-4,0 2,6-3,2
ala
IV
III
Häälestus
karedusastmele
9 8 7 6 5
4
3*
Näit displeil
11-14 1,9-2,5 II 2 H 2
4-10 0,7-1,8 I/II 1 H 1
Alla 4 alla 0,7 I
1
ºd – saksa kraad, veekaredusühik
1
mmol/l – millimooli liitri kohta, rahvusvaheline veekaredusühik
soola ei ole vaja
0
H 9 H 8 H 7 H 6 H 5
H 4 H 3
H 0
9
Page 10
Kasutamisjuhend
1.
Nõudepesumasin peab olema välja lülitatud.
2.
Vajutage signaalheli ja veepehmendaja klahve üheaegselt ja hoidke neid sees.
3.
Vajutage EIN/AUS-lülitit. Signaalheli ja veepehmendaja näidikud hakkavad vilkuma.
4.
Vajutage veelkord veepehmendaja klahvi.
Displei näitab valitud veekareduse astet.
5.
Veepehmendaja klahvi ühekordne vajutamine suurendab veekareduse astet 1 astme võrra. (Erand: peale astet 9 tuleb aste 0).
6.
Kui veekareduse aste on õigesti häälestatud, vajutage EIN/AUS-lülitit. Vee-
kareduse aste salvestatakse.
Veepehmendussoola sissevalamine
Kasutage ainult nõudepesumasinate jaoks mõeldud veepehmendussoola. Kunagi ärge valage soolaanumasse mingit muud soola (nt. söögisoola) või katlakivieemaldajat. See rikuks veepehmendusseadme täielikult. Veenduge iga kord enne soola anumasse valamist, et hoiate käes tõepoolest spet­siaalse veepehmendussoola pakki.
Valage anumasse veepehmendussoola:
- Enne kui nõudepesumasina esimest korda kasutusele võtate.
- Kui teenindusribal põleb kontrollnäidik SALZ (SOOL). Kui Teie elukohas on vee karedus alla 4ºd, ei ole Teil vaja anumat veepehmen-
dussoolaga täita.
1.
Avage uks, võtke alumine korv välja.
2.
Keerake soolaanuma korki vastupidiselt kellaosuti suunale.
3. Vaid esimesel kasutuskorral:
täis.
4.
Torgake kaasasolev lehter anuma avasse. Valage veepehmendussool lehtri abil
anumasse. Anuma mahutavus on vastavalt terade
suurusele 1,0-1,5 kg. Ärge valage soolaanumat liiga täis.
Veepehmendussoola sissevalamisel väljasurutud vesi voolab anumast pesuruumi põrandale. Seda vett ei pea ära kuivatama, sest ta pumbatakse järgmise pesuprog­rammi alguses ära.
5.
Puhastage soolaanuma ava soolajääkidest.
6.
Keerake kork kellaosuti suunas kõvasti kinni, muidu satub veepehmendussool
pesuvette. Selle tagajärjeks võivad olla tuhmid klaasid.
7.
Kui Te vahetult peale soola anumasse valamist nõusid ei pese, peaksite panema tööle programmi VORSPÜLEN (EELLOPUTUS). Selle käigus loputatakse ära üle anuma ääre jooksnud soolvesi ja soolaterad.
valage soolaanum vett
Vastavalt soolaterade suurusele võtab mõne tunni aega, kuni sool on vees lahus-tunud ja kontrollnäidik SALZ (SOOL) jälle kustub. Veepehmendaja häälestus ja soola kulu sõltuvad kohalikust veekaredusest.
10
Page 11
Kasutamisjuhend
Loputusvahendi sissevalamine
Loputusvahendiga saavutatakse laitmatult puhtad, läikivad nõud ja säravad klaasid. Kasutage vaid nõudepesumasinatele mõeldud loputusvahendeid. Kunagi ärge valage
loputusvahendi anumasse muid vahendeid (nt. äädikat) või nõudepesuvahendit. See rikuks nõudepesumasinat.
Valage anumasse loputusvahendit:
- Enne kui nõudepesumasina esimest korda kasutusele võtate.
- Kui teenindusribal põleb kontrollnäidik KLARSPÜLER (LOPUTUSVAHEND). Loputusvahendi anum on nõudepesumasina ukse siseküljel.
1.
Avage uks.
2.
Keerake anuma kaant vastupidiselt kellaosuti suunale
ja võtke see ära.
3.
Valage loputusvahend anumasse maksimaalselt kuni
märgitud jooneni, mis vastab hulgale umbes 150ml.
4.
Pange kaas uuesti peale ja keerake kellaosuti suunas
kinni.
5.
Kui loputusvahend on anumast mööda jooksnud,
pühkige see lapiga ära. Muidu tekib pesemise ajal liiga palju vahtu.
Loputusvahendi annustamine
Nõudepesu ajal eraldub anumast loputusvahendit pesuvette. Annustamist võite regu­leerida astmetel 1-6. Tehases on loputusvahendi annustamine reguleeritud astmele 4. Muutke annustamise astet ainult siis, kui nõudel ja klaasidel on näha kriime, hägu-seid plekke või kuivanud veetilku (vt. “Mida teha, kui...” allpool).
1.
Keerake loputusvahendi anuma kaant veerand ringi
kellaosutile vastupidises suunas ja võtke ära.
2.
Reguleerige annustamist teelusika varrega.
3.
Pange kaas tagasi peale ja keerake kellaosuti suunas
kinni.
4.
Kui loputusvahendit on anumast välja jooksnud,
pühkige see lapiga ära.
11
Page 12
Kasutamisjuhend
Pesuprogrammi lõppu märkiva signaali seadmine
Lisaks pesuprogrammi lõppu näitavale näidikule võite valida, kas tahate kuulda signaali.
1.
Nõudepesumasin peab olema välja lülitatud.
2.
Vajutage üheaegselt signaalheli ja veepehmendaja klahvi ning hoidke neid sees.
3.
Vajutage EIN/AUS-lülitit. Signaalheli ja veepehmendaja näidikud hakkavad vilkuma.
4.
Vajutage veelkord signaalheli klahvi. Displei näitab, kuidas signaalheli on hetkel seatud:
b0 b1
5.
Signaalheli klahvile vajutamine muudab signaali seadet.
6.
Kui displei näitab soovitud seadet, vajutage EIN/AUS-lülitit. Signaali seade
salvestatakse mällu.
Signaalheli on välja lülitatud. Signaalheli on sisse lülitatud (tehase seade)
Igapäevane kasutus
Kas veepehmendussoola või loputusvahendit on vaja juurde valada?
Söögiriistade ja nõude nõudepesumasinasse paigutamine.
Nõudepesuvahendi sissevalamine.
Söögiriistade ja nõude jaoks sobiva pesuprogrammi valimine.
Pesuprogrammi alustamine.
Söögiriistade ja nõude paigutamine
Švamme, rätikuid ja muid asju, mis end vett täis imevad, ei tohi nõudepesumasinas puhastada.
12
Järgmiste söögiriistade/nõude pesemine nõudepesumasinas
ei ole lubatud: lubatud teatud tingimustel:
Puust, sarvest, portselanist või pärlmutterkäepidemetega söögi-riistad.
Kunstmaterjalist nõud, mis ei ole kuumuskindlad.
Vanemad söögiriistad, mida kõrge temperatuur võib kahjustada.
Liimitud osadega nõud ja söögi-riistad.
Tina- ja vaskesemed.
Kristallklaasid.
Metallnõud, mis ei ole roostev aba d.
Puust lõikelauad ja hommikusöögi-
kandikud.
Tarbekunstiesemed.
Peske savinõusid nõudepesumasinas
vaid siis, kui tootja on seda kindlalt lubanud.
Sageli masinaga pestes võivad glasuurkaunistused tuhmuda .
Hõbe- ja alumiiniumosad võivad pesemisel värvi muuta. Toidujäägid nagu nt. munavalge ja –kollane ning sinep võivad põhjustada hõbeda värvi muutumist ja plekkide tekki-mist. Seepärast puhastage hõbe-ese med kohe toidujääkidest, kui Te neid vahetult peale kasutamist ei pese.
Mõnda liiki klaasid võivad peale pesemist tuhmuda.
Page 13
Kasutamisjuhend
Enne nõude masinasse panemist peaksite Te:
- suuremad toidujäägid eemaldama.
- kõrbenud toidujääkideg a pot te le ota ma .
Palun järgige nõude ja söögiriistade masinasse paigutamisel järgmisi soovitusi:
- Nõud ja söögiriistad ei tohi takistada veepritsetorudel end pööramast.
- Seest õõnsad anumad nagu tassid, klaasid, potid jne. pange õõnsusega allapoole, et nõgudesse või sügavatesse põhjadesse vett ei koguneks.
- Nõud ja söögiriistad ei tohi olla üksteise sees või peal.
- Et vältida klaaside purunemist, ei tohi klaasid teineteist puudutada.
- Väikesed esemed, nt. kaaned, tuleb panna söögiriistade korvi.

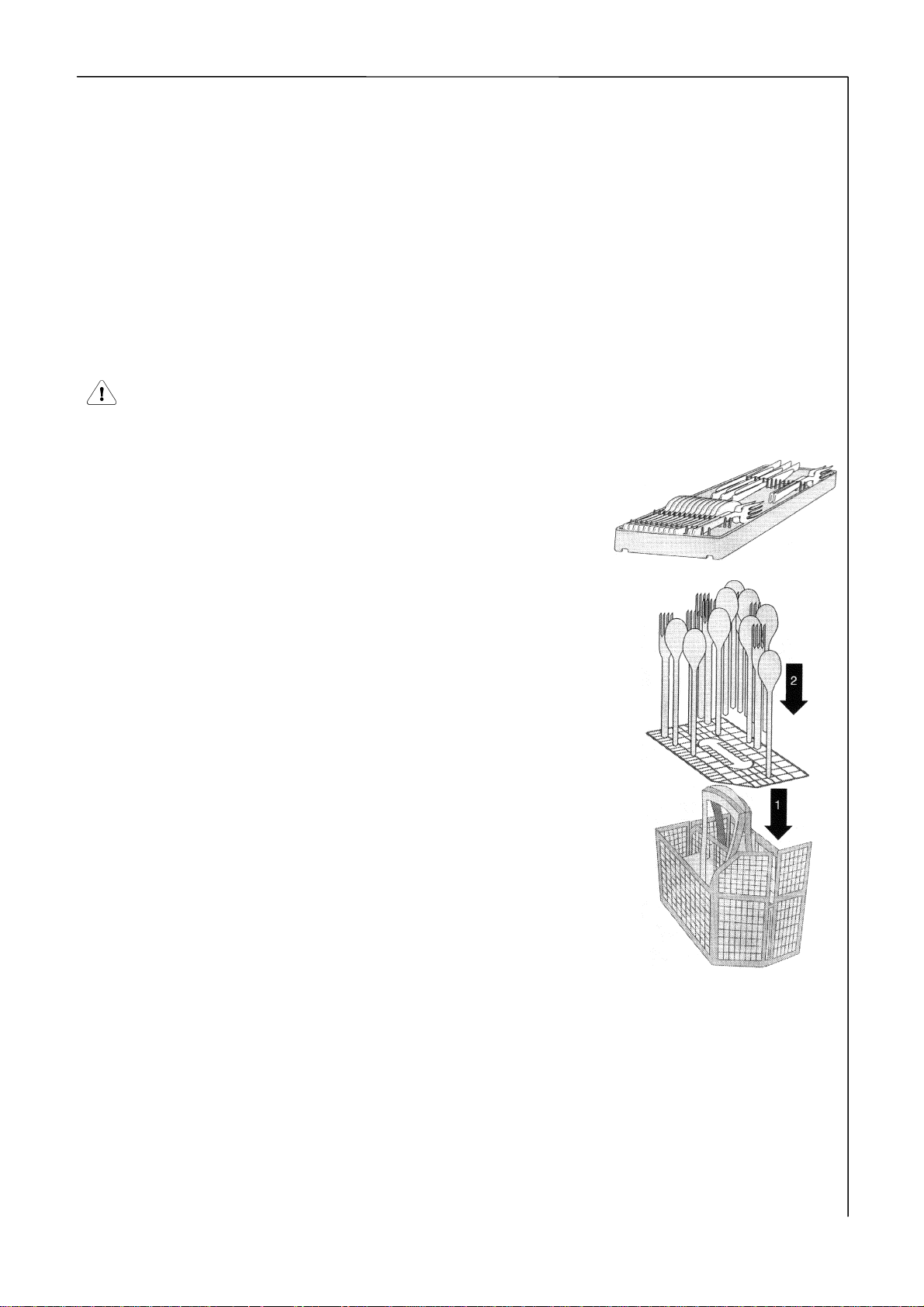

Söögiriistade paigutamine
Pikad ja (vt. turvajuhiseid). Sellepärast tuleb nad panna ülemisse korvi.
Noad, väikesed lusikad ja kahvlid pange söögiriistade alusele.
Kahvlid ja lusikad, mis oma suuruse poolest söögiriistade alusele ei sobi, pange söögiriistade korvi. Et söögiriistade korvis kõik söögiriistad üleni vees oleksid, peaksite Te:
1.
Sõrestiku söögiriistade korvi panema.
2.
Kahvlid ja lusikad, käepidemed allapoole, söögiriistade korvi sõrestiku vahele asetama.
teravad söögiriistad
on söögiriistade korvis ohtlikud kõigile, eriti aga lastele
Et pestud söögiriistu saaks kergemini korvist välja võtta, on
masinamudelite
puhul võimalik söögiriistade korvi lahti klappida.
mõnede nõudepesu-
13
Page 14
Kasutamisjuhend
Kui Te kasutate sõrestikku, ei saa söögiriistade korvi lahti klappida.
Et söögiriistade korv väljavõtmisel lahti ei läheks, võtke kaheosaline käepide alati korralikult pihku.
1.
Asetage söögiriistade korv lauale või tööpinnale.
2.
Klappige mõlemad korvi pooled lahti.
3.
Võtke söögiriistad välja.
4.
Klappige korvi pooled kokku.

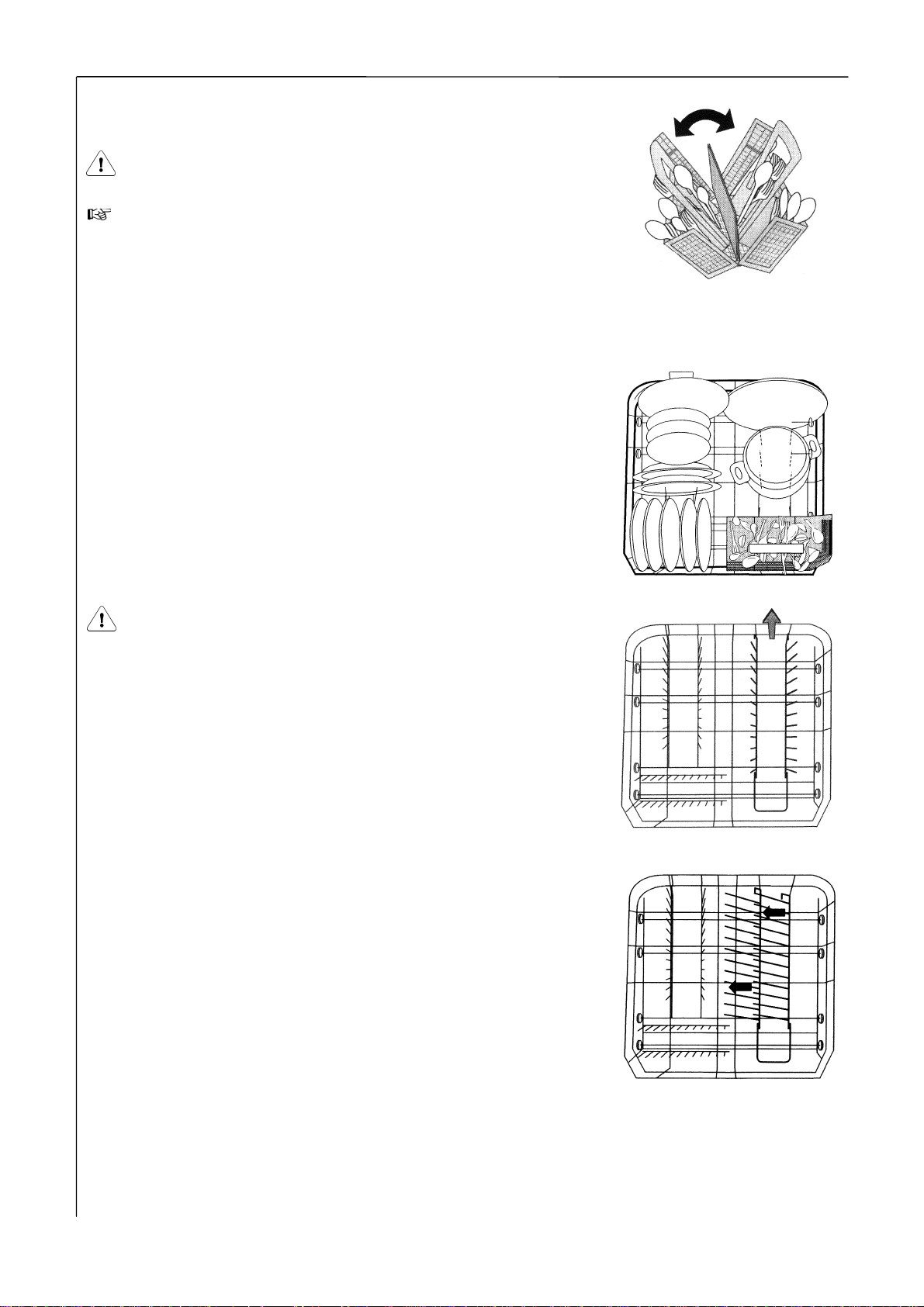

Pottide, pannide ja suurte taldrikute paigutamine
Suuremad ja tugevasti määrdunud nõud paigutage alumisse korvi.
Et suuremaid nõusid saaks lihtsamalt masinasse paigutada, on puhul võimalik mõlemaid parempoolseid taldrikualuseid kokku klappida:
1.
Tõstke parempoolsed taldrikualused tagant kergelt üles.
2.
Klappige taldrikualused vasakule kokku.
mõnede nõudepesu-masinamudelite
14
Page 15
Tasside, klaaside ja kohviserviisi paigutamine
Väiksemad õrnad nõud ja pikad teravad söögiriistad asetage ülemisse korvi.
Asetage nõud kokkuklapitavate tassialuste peale ja alla, nii et pesuvesi uhuks nõusid üleni.
Kõrgete nõude jaoks klappige tassialused kokku.
Veini-, vahuveini- ja konjakiklaasid toetage või riputage
tassialuste ülemiste harude vahele.
Klaase, kruuse jne. võib asetada ka kahe ogaderea vahele ülemise korvi vasakul poolel.
Kasutamisjuhend
Ülemise korvi kõrguse reguleerimine
Maksimaalne nõude kõrgus
Ülemine korv Alumine korv
Tõstetud ülemine korv 22cm 31cm Allalastud ülemine korv 24cm 29cm
Kõrgust võib reguleerida ka siis, kui korvid on nõusid täis.
Ülemise korvi allalaskmine:
1.
Tõmmake ülemine korv nii kaugele välja kui saate.
2.
Tõstke ülemine korv paremalt tagant üles ja lükake alla.
Ülemise korvi tõstmine:
1.
Tõmmake ülemine korv nii kaugele välja kui saate.
2.
Tõstke ülemine korv paremalt tagant üles, tõmmake kergelt ette ja fikseerige üle-misse asendisse.
15
Page 16
Kasutamisjuhend
Nõudepesuvahendi sissevalamine
Kasutage vaid nõudepesumasinate jaoks mõeldud pesuvahendeid.
Valage nõudepesuvahendit anumasse:
- enne pesuprogrammi alustamist (mitte programmi “Vorspülen/Eelloputus” korral). Nõude-pesuvahend eral du b prog ram mi aj al anu mast pesuv ette.
Järgige palun tootjapoolseid soovitusi nõudepesuvahendi annustamise ja hoidmise kohta. Need leiate toote pakendilt. Nõudepesuvahendi anum asu b ukse siseküljel .
Kui kaas on suletud: suruge luku hoob (1) ette. Kaas läheb lahti.
1.
Valage pesuvahend anumasse. Anuma sees olevad markeeringud aitavad vahendit doseerida: “MIN” vastab umbes 30ml pesuvahendile ja “`MAX” vastab ombes 40ml pesuvahendile .
2.
Vajutage kaas peale, kuni lukk kinni läheb.
Väga mustade nõude korral pange nõudepesuvahendit ka kaanel olevatesse nõgudesse (2). See pesuvahend mõjub juba eelloputuse ajal.
Bio-pesuprogrammid ja kompaktsed nõudepesuvahendid
Nõudepesumasinate pesuvahendid jagunevad nende keemilise koostise järgi kahte peamisse rühma:
- tavalised leeliselised pesuvahendid söövitavate koostisosadega
- väheleeliselised kompaktsed nõudepesuvahendid looduslike ensüümidega
BIO-pesuprogrammid koos kompaktpesuvahenditega säästavad nii loodust kui ka Teie nõusid, sest BIO-pesuprogrammid on välja töötatud spetsiaalselt kompakt-vahendites sisalduvate ensüümide mustustlahustavaid omadusi arvestades. Seepär ast pesevad BIO-programmid koos kompaktvahenditega Teie nõud 50ºC juures sama hästi puhtaks kui tavaprogrammid 65ºC juures. BIO-programmide käigus soojenda-takse pesuvett lühiajaliselt kuni 60ºC-ni, et aktiivhapnik saaks mõjuma hakata.
Mitmesuguste tootjate tõttu ei pruugi mõned tabletid lühiprogrammide jooksul nõusid täiesti puhtaks pesta. Pesuvahenditablette kasutades valige palun eelloputusega tavaprogramm.
16
pesuvahenditabletid
lahustuvad vees erineva kiirusega. See-
Page 17
Kasutamisjuhend
Pesuprogrammid AUTO 65º ja AUTO BIO 50º
AUTOMAAT-programmid teevad pesuvee sogasuse järgi selgeks, kui tugevasti on nõud määrdunud. Kui nõud on tugevasti määrdunud, tehakse eelloputust ja kaks korda vaheloputust. Kui nõud on vaid natuke määrdunud, eelloputust ei toimu ja vaheloputust tehakse ainult üks kord. Nii kindlustatakse vett ja energiat kokku hoides alati nõude laitma tu puhtus.
Pesuprogrammi valik (programmide tabel)
Valige järgneva tabeli abil välja sobiv pesuprogramm:
Nõude liik Söögi- ja keedunõud
Märkused
Mustuse liik
Sobiv pesu­programm
Programmi
III
kulg
Energia ja vee tarbimine
I
-
tugevalt k uni
kergelt määrdunud
- kuivanud toidujäänused
AUTO
65ºC
(eelloputus) pesu (2 x) vaheloputus viimane loputus kuivatus
Temperatuuritundlikud nõud
- tavalisel moel kuni kergelt määrdunud
Eriti sobiv kompaktvahendite kasutamiseks.
AUTO BIO
(eelloputus) pesu (2 x) vaheloputus viimane loputus kuivatus
50ºC
II
- -
- tugevalt määrdunud
- kuivanud toidujäänused, eriti munavalge ja tärklis
INTENSIV
70ºC
eelloputus pesu 2 x vaheloputus viimane loputus kuivatus
- tavalisel moel määrdunud
NORMAL
65ºC
eelloputus pesu vaheloputus viimane loputus kuivatus
Kestvusaeg Energiakulu Veekulu
88 – 120 minutit
0.9 – 1,4 kWh 10 – 18 liitrit
4
II
86 – 115 minutit
4
0,85 – 1,25 kWh 10 – 18 liitrit
4
4
4
120 – 130 minutit 105 - 115 minutit 1,4 – 1,6 kWh 1,1 – 1,3 kWh 16 – 18 liitrit 12 – 14 liitrit
17
Page 18
Kasutamisjuhend
Nõude liik Söögi- ja keedunõud
Märkused
Mustuse liik
Sobiv pesu­programm
Programmi kulg
2
Temperatuuritundlikud nõud Õrnad klaasid -
tavalisel moel
määrdunud
kuivanud
toidujäänused
Eriti sobiv
kompaktvahendite
kasutamiseks.
NORMAL BIO
50ºC
1
eelloputus pesu vaheloputus viimane loputus kuivatus
tavalisel moel
määrdunud
ENERGIESPAREN
50ºC
(“Energiasäästlik”)
Eelloputus Pesu Vaheloputus viimane loputus kuivatus
2, 5
Magustoidu-
ja kohvinõud
kergelt
määrdunud
QUICK
40ºC
(“Kiire”)
­pesu vaheloputus viimane loputus
-
Kõik nõud
Kasutatud nõud,
mida kogutakse
nõudepesu-
masinasse ja mida
pestakse hiljem.
VORSPÜLEN
(“Eelloputus”)
eelloputus
-
-
-
-
Energia ja vee tarbimine
Kestvusaeg Energiakulu
Veekulu
1) BIO-programmide käigus soojendatakse pesuvesi lühiajaliselt 60ºC-ni, et aktiivhapnik saaks mõjuma hakata.
2) Erinevad pesuprogrammi etapid on erineva müratasemega, sest mõnedes programmi lõikudes pestakse parema tulemuse saavutamiseks nõusid lühiaegselt tugevama veesurvega.
3) Energia ja vee tarbimise näitajad on märgitud normtingimuste all. Need sõltuvad sellest, kui raskelt on korvid nõudega koormatud. Seetõttu võivad näitajad igapäevases kasutuses normidest erineda.
4) AUTOMAAT-program mid määravad pesuvee sogasuse järgi kindlak s, kui tugevasti nõud on määrdunud. Kui nõud on tugevasti määrdunud, viiakse läbi sulgudes olevad programmietapid. Kui nõud on kergelt määrdunud, jäetaks e need program m ietapid v ahele. Seepär ast v õib AUT OMA AT- program m ide kestvus aeg, vee- ja energiakulu etteantud p iir ides varieeruda.
5) Pesuprogramm “ENERGIESPAREN” peseb tavalisel m oel määrdunud nõusid väg a väikes e energia-k uluga. Kui nõusid on vaja pesta lühema ajaga, võite kasutada ka pesuprogrammi “NORMAL BIO 50ºC”.
3
100 – 110 minutit 139 – 159 minutit 48 minutit 11 minutit 1,05 – 1,15 kWh 0,95 – 1,05 kWh 0,7 kWh < 0,1 kWh
12 - 14 liitrit 12 - 14 liitrit 10 liitrit 4 liitrit
18
Page 19
Kasutamisjuhend
Pesuprogrammi alustamine
1.
Kontrollige, kas nõud ja sö ögiriistad on nõudepesumasinasse paigutatud nii-moodi, et veepritsetorud end vabalt pöörata saavad.
2.
Keerake veekraan täiesti lahti.
3.
Sulgege uks.
4.
Vajutage EIN/AUS-lülitit. EIN/AUS-lüliti näidik süttib põlema.
5.
Vajutage soovitud programmi klahvi (vt. programmide tabel). Programmi näidik ja selle juurde kuuluvate programmietappide näidikud süttivad põlema. Umbes 6 sekundi pärast algab valitud pesuprogramm. Displei näitab arvestuslikku prog-rammi lõpuni jäänud aega, mis sõltub nõudekorvide koormatusest. Lisaks sellele näitab programmi näidik veel hetkel käimasolevat programmietappi.
Kui peale programmi algust näitab displei mingit riket, lugege peatükki “Mida teha, kui…”.
Pesuprogrammi vahetamine/katkestamine
Vahetage või katkestage käimasolevat pesuprogrammi ainult juhul, kui see on tingi­mata vajalik. Peale ukse uuestisulgemist kuumeneb seadmesse läinud õhk tugevasti ja paisub. Seetõttu võib vesi seadme põhjas olevasse vanni sattuda ja veekaitse­süsteemi aktiveerida.
Pesuprogrammi vahetamine
Kui Te tahate 6 esimese sekundi jooksul peale programmivalikut pesuprogrammi vahetada, vajutage lühidalt uue programmi klahvi. Kui Te tahate pesuprogrammi hiljem vahetada, toimige järgnevalt:
1.
Vajutage uue pesuprogrammi klahvi ja hoidke seda sees. Nüüd vilguvad mõlema programmi näidikud.
2.
Mõne sekundi pärast vilgub vaid uue pesuprogrammi näidik. Laske programmi klahv lahti, nüüd hakkab tööle uus programm.
Pesuprogrammi katkestamine nõudepesumasina ukse avamisega.
Ukse avamisel võib pesuruumist tulla kuuma auru. Põletusoht! Avage uks ette­vaatlikult.
1.
Avage nõudepesumasina uks. Pesuprogramm jääb seisma.
2.
Sulgege uks. Pesuprogramm töötab edasi.
Pesuprogrammi katkestamine
1.
Vajutage töötava pesuprogrammi klahvi ja hoidke seda sees. Töötava pesuprog­rammi näidik vilgub mõned sekundid ja kustub siis.
2.
Laske programmi klahv lahti, pesuprogramm on katkestatud.
19
Page 20
Kasutamisjuhend
Pausi funktsioon
Pausi funktsiooniga saab pesuprogrammi lühikeseks ajaks katkestada:
1.
Vajutage EIN/AUS-lülitit. Pesuprogramm jääb seisma.
2.
Kõik näidikud kustuvad.
3.
Kui Te tahate natukese aja pärast pesuprogrammi jätkata, vajutage veelkord EIN/AUS-lülitit. Pesuprogramm töötab edasi.
Pesuprogrammi ei tohiks pikemaks ajaks katkestada, sest siis tuleb jahtunud pesuvett uuesti soojendada ja see kulutab liigselt energiat.
Programmi algusaja ettevalimine või muutmine
Programmi algusaega valides võite Te ette määrata, millisel ajal järgmise 19 tunni jooksul pesuprogramm algama peab.
Programmi algusaja ettevalimine:
1.
Vajutage EIN/AUS-lülitit.
2.
Vajutage klahvi ZEITVORWAHL (AJA VALIK) mitu korda, kuni displeil vil-gub tundide arv, mille järel pesuprogramm algama peab.
3.
Vajutage soovitud pesuprogrammi klahvi. Displeil olev tundide arv enam ei vilgu, vaid on mällu salvestatud.
4.
Mällu salvestatud tundide möödumisel algab pesuprogramm automaatselt.
Ettevalitud algusaja muutmine:
Niikaua kuni pesuprogramm pole veel alanud, võite Te klahvi ZEITVORWAHL vajutamisega mällu salvestatud algusaega muuta.
Masina täituvuse sensor – Sensorlogic
Kui pesuprogramm pannakse tööle hoolimata sellest, et ülemises või alumises korvis on vähe nõusid, kohandab “intelligentne” elektroonika pesuvee hulga ja pesuprog­rammi kestvusaja nõude hulgaga. Seetõttu on võimalik ka vähesed nõud kiiresti ja säästvalt puhtaks pesta. Masina poole täituvuse korral (6 nõudekomplekti) hoitakse kokku kuni 2 liitrit vett ja 0,2 kWh elektrienergiat.
Nõudepesumasina väljalülitamine
Lülitage nõudepesumasin välja alles siis, kui displei näitab programmi kestvusaega “0” ja programminäidik Kui pesuprogrammi lõppu märkiv signaalheli on sisse lülitatud, teatab 10-sekundi-line pidev heli programmi lõpust. Kui nõudepesumasinat välja ei lülitata, kordub see heli mõne minuti´pärast kaks korda uuesti.
1.
Vajutage EIN/AUS-klahvi. Kõik näi diku d kus tuvad.
Kui otsekohe peale programmi lõppu uks avada, võib sealt kuuma auru välja paiskuda. Sellepärast:
ENDE (LÕPP)
süttib.
20
2.
Avage uks ettevaatlikult.
Page 21
Kasutamisjuhend
Nõude väljavõtmine
Kuumad nõud taluvad halvasti põrutust. Seepärast laske nõudel enne väljavõtmist jahtuda.
Nõud kuivavad kiiremini, kui Te peale programmi lõppu ukse hetkeks pärani teete ja siis praokile jätate.
Jätke nõud peale programmi lõppu veel umbes 15 minutiks nõudepesumasinasse, et nad paremini kuivada ja jahtuda saaksid.
Tühjendage nõudest kõigepealt ülemine, siis alumine korv. Nii väldite Te seda, et ülemise korvi nõudele jäänud loputusvesi alumisse korvi tilgub ja sealsetele nõu-dele plekid jätab.
Hooldus ja puhastus
Mitte mingil juhul ärge kasutage tavalisi mööblihooldusvahendeid või söövitavaid küürimisvahendeid.
Nõudepesumasina teenindusriba puhastage vajaduse korral ainult pehme lapi ja
sooja puhta veega.
Veepritsetorusid ei ole vaja puhastada.
Aeg-ajalt kontrollige, ega pesuruumi anumad, uksetihend ja veevoolikud mustad
ei ole ja vajadusel puhastage neid.
Sõelade puhastamine
Sõelad pesuruumi põrandal on suurel määral isepuhastuvad. Sellest hoolimata tuleb neid aeg-ajalt kontrollida ja puhastada. Ummistunud sõelte tõttu ei saa nõud nii puhtaks kui vaja.
1.
Avage uks, võtke alumine korv välja.
2.
Nõudepesumasina sõelasüsteem koosneb jämedast/peenest sõelast, mikrofiltrist ja
tasapinnalisest sõelast. Võtke mikrofiltri käepidemega
sõelasüsteem riivist lahti.
3.
Pöörake käepidet veerand ringi vastupidiselt kellaosuti suunale ja võtke see välja.
4.
Võtke jämeda/peene sõela (1/2) aasast kinni ja tõmmake sõel mikrofiltrist (3)
välja.
5.
Puhastage kõiki sõelu põhjalikult voolava vee all.
6.
Võtke tasapinnaline sõel (4) pesuruumi põhja seest välja ja puhastage põhjalikult
mõlemalt poolt.
21
Page 22
Kasutamisjuhend
7.
Pange tasapinnaline sõel uuesti pesuruumi põhja sisse tagasi.
8.
Pange jäme/peen sõel mikrofiltrisse ja kinnitage kokku.
9.
Pange sõelasüsteem paika ja riivistage see käepidet kellaosuti suunas pöörates. Jälgige, et tasapinnaline sõel ei oleks pesuruumi põhjast kõrgemal.
Ilma sõelteta ei tohi mingil juhul nõusid pesta.
Mida teha, kui...
Üritage väiksemaid nõudepesumasina rikkeid alltoodud näpunäidete järgi ise kõrval­dada. Kui Te pöördute mõne alltoodud häire või vale käsitsemise tõttu tekkinud rikke tõttu klienditeeninduse poole, tuleb Teil ka garantiiajal tehniku väljakutsumise eest maksta.
...masin teatab rikkest.
Kui displei näitab rikke koodi C2 või kui näidik
SPRÜHARM (VEEPRITSETORU)
parandada. Peale displeil koodiga C2 või põleva näidikuga WASSER märgitud vea parandamist vajutage alanud pesuprogrammi klahvi. Pesuprogramm töötab edasi. Kui vea kood displeil ikka edasi püsib, pöörduge palun kliendi-teenindusse.
Kõikide muude rikete korral pöörduge palun klienditeeninduse tehnikute poole ja teatage neile displeil märgitud vea kood.
süttib põlema, siis saate Te viga ena-masti ise
WASSER (VESI), TÜR (UKS)
või
22
Page 23
Kasutamisjuhend
Rike Võimalik põhjus Kõrvaldamine
Valitud programmi näidik vilgub, näidik põlema ja kuulda on
1 hoiatussignaal
pidevalt: nõude­pesumasinasse ei jookse vett.
Valitud programmi näidik vilgub, displeil on näha vea kood C2 ja kuulda on
2 hoiatussignaali
korduvad pidevalt.
Displeil on näha vea kood ja kuulda on
signaali
pidevalt.
Pesuprogrammi ajal süttib näidik korrapäraste ajavahemike tagant põlema ja samal ajal on kuulda
hoiatussignaal
SPRÜHARM
WASSER
, mis kordub
, mis
3 hoiatus-
, mis korduvad
eba-
1 pikem
.
süttib
C3
Veekraan on suletud. Avage veekraan.
Sõel veekraani vooliku kinni­tuskohas on ummistunud.
Veevoolik ei ole õigesti paigaldatud.
Sifoon on ummistunud.
Vee äravoolutoru ei ole õigesti paigaldatud.
Veekaitsesüsteem on aktiveerunud.
Keskmine veepritsetoru on blokeeritud.
Puhastage vooliku kinnituskoha sõela.
Kontrollige vooliku paigaldust.
Puhastage sifooni.
Kontrollige vooliku paigaldust.
Sulgege veekraan ja pöörduge kliendi-teenindusse.
Avage Avatud uksest võib pais-kuda kuuma auru. Põletus-oht! Paigutage nõud ja söögiriistad alumisse korvi nii, et keskmine veepritse-toru saab end vabalt pöörata. Sulgege nõude-pesumasina uks.
ettevaatlikult
uks.
Näidik
Näidik
TÜR
süttib põlema.
SIEB
süttib põlema.
Nõudepesumasina uks on avatud.
Näidik et nõudepesumasina sõelu on vaja aeg-ajalt kontrollida ja vajadusel puhastada. Ta süttib põlema korrapäraste ajavahemike järel, hoolimata sellest, kas sõelu on äsja puhastatud või mitte.
SIEB
tuletab meelde,
Sulgege nõudepesumasina uks.
Näidik kustub automaatselt järgmise pesuprogrammi töölepaneku ajal.
23
Page 24
Kasutamisjuhend
...kui nõudepesumasina töös on probleeme.
Rike Võimalik põhjus Kõrvaldamine
Programm ei hakka tööle.
Pesuruumis on näha roosteplekke.
Pesemise ajal tekib vilistav heli.
Nõudepesumasina uks ei ole korralikult suletud.
Seade ei ole elektrivõrku ühendatud.
Maja elektrikorgid ei ole korras.
Programmi algusaja ette­valikuga mudelite puhul: algusaeg on mällu salves­tatud.
Pesuruum koosneb rooste­vabast terasest. Pesuruumis olev rooste pärineb mujalt (veetorust tulevad roosteosa­kesed, potid, söögiriistad jms.).Eemaldage need plekid tavalise messingipuhastajaga.
Vilistamine ei ole probleem.
Sulgege uks.
Torgake pistik seina.
Vahetage korgid välja.
Kui Te tahate nõusid kohe pesta, seadke algusajaks 0 tundi.
Peske vaid söögiriistu ja nõusid, mis on nõudepesu­masinas pesemiseks mõeldud.
Sulgege veepehmendus­soola anuma kaas kõvasti.
Kasutage kvaliteetseid nõudepesuvahendeid.
Seade ei ole elektrivõrku ühendatud.
Nõudepesumasina sise­valgustus ei põle.
Sisevalgustuse lamp on katki.
Torgake pistik seina.
Pöörduge kliendi­teenindusse.
…nõudepesu tulemus ei rahulda.
Nõud ei lähe puhtaks.
Te olete valinud vale pesuprogrammi.
Nõud olid niimoodi masinasse paigutatud, et pesuvesi ei jõudnud kõigi nõudeni. Nõudekorve
ei tohi üle koormata.
Pesuruumi põhjas olevad sõelad on ummistunud või valesti paigutatud.
Te ei kasutanud kvaliteetset nõudepesuvahendit või panite seda liiga vähe.
Kui nõudel on katlakivi: veepehmendussoola anum on tühi või veepehmendaja on
valesti üles seatud.
Äravoolutoru ei ole korralikult paigaldatud.
Nõud ei saa kuivaks ja jäävad tuhmiks.
Te ei kasutanud kvaliteetset loputusvahendit.
Loputusvahendi anum on tühi.
Klaasidel ja nõudel on kriimud, triibud, hägused plekid või sinaka läikega katt.
Annust age loputusvahendit vähem .
Klaasidel ja nõudel on kuivanud veetilgad.
Annust age loputusvahendit rohkem.
Põhjuseks võib olla nõudepesuvahend. Võtke ühendust vahendi tootja klienditeenindusega.
24
Page 25
Tehnilised andmed
Mahutavus 12 nõudekomplekti, k.a. serviisi nõud Lubatav veesurve 1 – 10 baari (= 10 – 100 N/cm² = 0,1 – 1,0 MPa)
Kasutamisjuhend
Ühendus elektrivõrguga
Uksikult seisvad nõudepesumasinad
Mõõtmed: 850 x 600 x 600 (kõrgus, laius ja sügavus mm) Maksimaalne kaal. 54kg
Täisintegreeritavad, integreeritavad ja dekoreeritavad allehitus- nõudepesumasinad
Mõõtmed: 820 – 880 x 595 x 570 (kõrgus x laius x sügavus mm) Maksimaalne kaal: 50kg
Andmed elektrivõrgu kohta on tüübi paneelil nõudepesumasina ukse paremal siseküljel.
Seade vastab järgmistele Euroo pa Li i du dir ekti ividele:
73/23/EWG – 19.02.1973.a. madalpinge dir ektii v
89/336/EWG – 03.05.1989.a. direktiiv (k.a. muudatus 92/31/EWG).
Kontrollandmed
Enne nõudepesumasina kontrollimist tuleb veepehmendaja soolaanum ja loputus­vahendi anum täiesti täis valada.
Kontrollnorm: EN 50 242 Võrdlusprogramm: “Energiesparen 50ºC täis- ja poole koormuse jaoks. Täiskoormus: 12 nõudekomplekti, k.a. serviisi nõud
Pesuvahendi annustamine:
Pool koormust:
Pesuvahendi annustamine:
Loputusvahendi annustamine
30g (tüüp B) pesuvahendit anumasse valada
6 nõudekomplekti, k.a. serviisi nõud. Poole koormuse puhul jäetakse iga teine koht nõudekorvis tühjaks.
20g (tüüp B) pesuvahendit anumasse valada
4 (tüüp III) täis- ja poole koormuse jaoks
25
Page 26
Kasutamisjuhend , nõudepesumasina ülesseadmise ja ühendamise juhend
Nõude paigutamise näited:
Ülemine korv ilma söögiriistade aluseta Ülemine korv koos söögiriistade alusega
Alumine korv koos söögiriistade korviga Söögiriistade korv
NÕUDEPESUMASINA ÜLESSEADMISE JA ÜHENDAMISE JUHEND
Nõudepesumasina ülesseadmine
Nõudepesumasin tuleb otse ja rõhtsalt kindlale pinnale asetada.
Keerake kruvijalad kaasasoleva mutrivõtmega masina seest välja, et põranda eba-
ühtlusi tasandada ja seadme kõrgust muu mööbliga kohandada. Allehitus- ja integreeritavate nõudepesumasinate puhul seatakse tagumised jalad seadme esi­küljel oleva kruvikeerajaga õigeks.
Alusplaadi külge kinnitatud äravoolutorul, sissevoolutorul ja elektrikaablil peab vaba ruumi olema, et nad ei murduks ega muljud a ei saaks.
Lisaks sellele peab nõudepesumasin tugevalt köögi tööpinna või naabruses asuva mööbli külge kruvitud olema. See abinõu on kindlasti vajalik, et nõudepesumasin ümber ei läheks (VDE-eeskirja nõue).
Vastavalt tüübile seatakse nõudepesumasin üles järgmiselt:
26
Page 27
Nõudepesumasina ülesseadmise ja ühendamise juhend
Integreeritav nõudepesumasin
(vt. kaasasolevat montaažinäidist) Seadet võib katta järgnevate mõõtmetega puu- või mööbliplaadiga:
Laius: 591 – 594 mm Paksus: 16 – 24 mm
Kõrgus:
Kaal: Max. 7,5 kg
Kui mööbliplaat on pikem kui 600mm, ei saa masina ust täielikult avada (mööbli-plaat põrkab vastu alusplaati). Sellisel juhul tuleb alusplaat väiksemaks lõigata (vt. mon­taažinäidist) või kasutada ülipika ukse rautist BLT 60. Selle toote number on 911 239
008.
Maksimaalselt 600 mm sõltuvalt
- süvendi kõrgusest
- alusplaadi kõrgusest
- naabruses asuva mööbli kõrgusest
Allehitus-nõudepesumasin
(vt. kaasasolevat montaažijuhist)
Üksikult seisvad nõudepesumasinad
Neid saab ilma lisakinnituseta põrandale asetada. Kui nõudepesumasin asetatakse otse gaasi- või puupliidi kõrvale, tuleb pliidi ja nõudepesumasina vahele paigal-dada soojust isoleeriv tulekindel plaat, mis kinnitatakse nõudepesumasina töö-plaadi ülemise serva külge (sügavus 57,5cm). Plaat peaks pliidipoolselt küljelt alumiiniumlehega kaetud olema.
Kui Te tahate nõudepesumasinat köögikapi tööplaadi alla panna, tuleb nõudepesu-masina tööplaat eemaldada järgnevalt:
- Keerake kruvid (1) masina tagaküljel asuvatest
vinklitest välja.
- Lükake seadme tööplaat umbes 1cm võrra tahapoole
(2), tõstke eest üles (3) ja võtke ära. Vajutage joonisel näidatud kohta tööplaadi hoidjal (4) ja
-
tõmmake hoidja viltu-selt tahapoole välja (5).
Kui Te kasutate nõudepesumasinat hiljem üksikult seisvana, tuleb originaal-tööplaat jälle tagasi panna.
Üksikult seisvate nõudepesumasinate alusplaat ei ole reguleeritav.
27
Page 28
Nõudepesumasina ülesseadmise ja ühendamise juhend
Nõudepesumasina ühendamine
Ühendamine veesüsteemiga
Nõudepesumasinal on turvaseadmed, mis takistavad pesuvee voolamist joogivee­torustikku ja mis vastavad kehtivatele vee terviseohutuse eeskirjadele.
Nõudepesumasinat võib ühendada külma ja sooja veega kuni 60ººC.
Nõudepesumasinat ei tohi ühendada avatud veesoojenduspaakide ja boileritega.
Lubatud veesurve
Madalaim lubatud veesurve: 1 baar (= 10 N/cm² = 100 kPa)
Kõrgeim lubatud veesurve: 10 baari (= 100 N/cm² = 1 MPa)
Veesurve korral alla 1 baari konsulteerige palun klienditeenindusega.
Kui veesurve on kõrgem kui 10 baari, tuleb kasutada survevähendusventiili (saadaval kaupluses, kust Te nõudepesumasina ostsite).
Vee sissevoolutoru ühendamine
Vee sissevoolutoru ei tohi ühendamisel murda, muljuda või sõlme keerata. Ühendage vee äravoolutoru kinnituskruvi (DIN 259) abil välise vindiga (3/4 tolli)
veekraani külge. Keerake kinnituskruvi mutter tingimata
Et köögi veevarustus nõudepesu ajal takistatud ei oleks, soovitame me Teil paigaldada lisakraani või olemasolevale veekraanile harukraani ehitada.
Kui Teil on vaja pikemat vee sissevoolujuhet kui see, mis nõudepesumasinal kaasas on, võite kasutada järgnevaid kodumasinakaupluste poolt pakutavaid voolikukomplekte:
Voolikukomplekt “WRflex 100” (toote nr. 911 239 034)
Voolikukomplekt “WRflex 200” (toote nr. 911 239 035)
käega
kinni.
Vee äravool
Vee äravoolutoru
Vee äravoolutoru ei tohi murda, muljuda ega sõlme keerata.
Vee äravoolutoru ühendamine:
maksimaalne lubatud kõrgus: 1 meeter
minimaalne vajalik kõrgus: 30cm nõudepesumasina alläärest kõrgemal
28
Page 29
Nõudepesumasina ülesseadmise ja ühendamise juhend
Pikendusvoolikud
Pikendusvoolikuid saate osta kodutehnika kauplustest või meie klienditeeninduse kaudu. Pikendusvooliku sisemine läbimõõt peab olema 19 mm, et voolik seadme tööd ei segaks.
Pikendusvoolik võib kõige rohkem 3m pikkuselt horisontaalasendis olla ja siis on maksimaalselt lubatav äravoolutoru ühenduskoha kõrgus 85 cm.
Sifooni ühendamine
19 mm läbimõõduga äravoolutoru otsik sobib kõigile sifoonitüüpidele. Sifooni-liiduse väline läbimõõt peab olema vähemalt 15mm.
Äravoolutoru tuleb kaasasoleva otsikuga sifoon iliiduse külge kinnitada.
Vee äravool kraanikaussi (võimalik vaid üksikult seisvate nõudepesumasinate puhul)
Kui Te tahate vee äravoolutoru kraanikaussi panna, kasutage selleks voolikupainu­tajat. Selle saate Te AEG klienditeenindusest tootenumbri ET 646 069 190 alt.
1.
Pange voolikupainutaja vooliku peale.
2.
Et äravoolutoru kraanikausi servalt maha ei libiseks, tõmmake nöör vooliku-painutaja avast läbi ja kinnitage see seina või veekraani külge.
Veekaitsesüsteem
Kaitseks veekahjustuste eest on nõudepesumasin varustatud veekaitsesüsteemiga AQUA CONTROL SYSTEM.
Rikke korral katkestab nõudepesumasina turvaventiil otsekohe vee juurdevoolu ja tühjenduspump lülitub sisse. Nii ei saa vesi nõudepesumasinast välja ega üle voolata. Seadmes olev vesi pumbatakse automaatselt välja.
Veekaitsesüsteem funktsioneerib ka siis, kui nõudepesumasin on välja lülitatud – selleks
ei tohi
seade elektrivõrgust välja lülitatud olla.
Kui seade on sisse lülitatud, on rikke korral lisaks veel signaali kuulda.
Ühendamine elektrivõrku
Elektriettevõtete tingimuste kohaselt võib vaid selleks volitatud elektrik nõudepesu-masinat püsivalt elektrivõrku ühendada.
Nõudepesumasina ühendamisel elektrivõrku järgige palun kohaliku elektriettevõtte kehtestatud tingimusi. EN 60335/DIN VDE 0700 eeskirjade järgi peab seadme elektrivõrguga ühendam ine toimuma nii, et peale seda ei ole võim alik pinge all olevaid osi ja isoleeritud juhtmeid sõrmega puudutada.
Seadme elektrivõrguga ühendamise jaoks leiate vajalikud andmed tüübi paneelilt, mis asub nõudepesumasina ukse siseküljel. Kui seadet on võimalik ümber lülitada, järgige ka ühenduskarbis asuva ümberlülitusskeemi juhiseid.
Enne seadme elektrivõrku lülitamist veenduge, et tüübi paneelil nimetatud pinge ja elektrivoolu liik vastab Teie võrgu ping ele ja voolu liigile. Vajalike kaitsekorkide andmed saate samuti tüübi paneelilt.
Et nõudepesumasinat vooluvõrgust välja lülitada, tõmmake pistik seinast välja. Kui seade on püsivalt elektrivõrku ühendatud, tuleb selle väljalülitamiseks elekt r iku poolt ettenähtud võimalusi kasutada (korkide väljalülitamine/keeramine, spetsiaane lülit i, voolurikete kaitselüliti vms. kontaktavaga > 3mm).
29
Page 30
Nõudepesumasina ülesseadmise ja ühendamise juhend
Ühendamise tehnika
Vee sisse- ja äravoolujuhtmed ning elektrijuhe ühendatakse nõudepeaumasina küljele, sest taga ei ole selleks ruumi.
Seadme sanitaar- ja elektrisüsteemiga ühendamise näide allpool on vaid soovituslik, sest ühendamisel on määravaks tingimused nõudepesumasina asukohas (olemas­olevad ühenduskohad, kohalike vee- ja elektriettevõtete eeskirjad jne.).
2 valamu äravoolutoru haru, ø 19mm, 45º all või otse
Vee äravoolTopeltventiil
Vee sissevool
Vee sisse­voolutoru
Elektrijuhe
Vee äravoolu toru
Elektriühendus
Elektrijuhe
30
Page 31
ELECTROLUX EESTI AS
GARANTIIREMONDI EESKIRJAD
Kõikidele Electrolux Eesti AS poolt Eestisse toodud profi- ja kodumasinatele kehtib garantiiaeg 12 kuud arvestades toodete üleandmist ostjale (arve-saateleht), kodumasinatele - müügipäevast (ostukviitung). Vahetult enne garantiiaja lõppu remonditud toodetele pikeneb garantiiaeg sama vea esinemise puhul lisaks 31 päeva.
Garantiiremondi sisuks on: toote varjatud konstruktsiooni-, valmistamis- ja toorainedefektide avastamine ning
nende likvideerimine. Eelpoolnimetatud puudused kõrvaldatakse kuni toote normaalse funktsioneerimiseni. Kaubandusliku väljanägemise taastamine ei kuulu garantiitööde hulka.
Garantiiaeg kehtib vaid nendele toodetele, mille kasutamisel on kinni peetud toote kasutusjuhendist ja antud toodet on kasutatud otstarbel, milleks see on valmistatud. Kui toodet soovitakse kasutada mingitel muudel eesmärkidel või intensiivsemalt kui valmistajatehase poolt ette nähtud (Näiteks: kodumasinad kommertsteenuse osutamiseks, profiseadmeid mitme vahetusega tööl), tuleb garantiitingimuste kohta sõlmida Electrolux Eesti müügiosakonnaga eraldi leping.
Igasugused garantiinõuded esitatakse ainult garantiiandjale.
Garantii alla ei kuulu detailid, mis on purunenud ja vead, mis on tekkinud alljärgnevatel põhjustel:
* transpordikahjustustest, mis on tekkinud peale toote üleandmist ostjale; * toote hoolimatul kasutamisel või ülekoormamisel; * kasutamiseeskirjadest mittekinnipidamisel; * garantiiandjast sõltumatutel põhjustel; * (Näite ks: pingemuutused vooluvõrgus, küttegaasi keemilise koostise muutumine, äike,
tulekahju, putukatest põhjustatud lühised, vee kvaliteet ja muud välised mõjurid);
* kui toodet on remontinud selleks mittevolitatud isik; * paigaldusvigadest või valesti ühendamisest; * integreeritaval tehnikal puudulikust ventilatsioonist mööbli sees;
Samuti ei kuulu garantiiremondi alla sellised osad, millede kulumine on normaalne, näiteks: * tolmukotid, harjad, lambid, kaitsmed, klaas-, portselan-, tekstiil- ja paberosad ning
käsitsi liigutatavad plastmassosad (nupud, kangid).
Garantii alla ei kuulu toote kasutamise õpetamine, hooldus, puhastus ega ka selliste vigade kõrvaldamine, mida on põhjustanud kasutamisjuhise väär käsitlus. Vea ilmnemisel garantiiaja jooksul tuleb kliendil sellest koheselt teatada toote müüjale või volitatud teenindajale. Vajalik on teatada: * toote mudel, ostmise aeg ja koht, toote number ja seeria number (need on kirjas toote
etiketil);
* kui võimalik, tuleks kirjeldada ka viga ja tingimusi, millest see võis tekkida;
Suuregabariidiliste ja raskete seadmete tran sport garantiiremondi puhul töökotta ja tagasi toimub garantiiandja vahenditega ja on kliendile tasuta. Garantiiremondi alla kuuluv viga
Page 32
kõrvaldatakse esimesel võimalusel. Kui garantiiremondi korral toote tööseisak ületab 7 tööpäeva, on kliendil õigus nõuda garantiiaja pikendamist vastavalt seisakule täisnädalates, kuid summaarselt mitte rohkem kui kuu võrra. Kui on tegemist kodumasina garantii alla kuuluva suure ulatusega veaga või ühe kodumasina korduva garantiiremondiga, siis on ostjal õigus nõuda toote ümbervahetamist või tagasivõtmist. Toote tagasivõtmisel hüvitatakse ostjale toote müügihind, millest on maha arvestatud toote tegelik kulumine kasutamise ajal.
Garantiiremont on kliendile tasuta. See eeldab, et vigased varuosad ja sõlmed, mis vahetatakse uutega, kuuluvad garantiiandjale. Kui käesolevate garantiieeskirjade tõlgendamisel tekib eriarvamusi kliendi ja volitatud remontija vahel, lahendab küsimuse Electrolux Eesti AS hoolduse spetsialist.
EUROOPA Garantii Kui te vahetate elukohta Euroopa piires, siis meie kodumasinate garantii tuleb Teiega kaasa Teie uude elukohta järgmistel tingimustel:
- Garantii alguseks loetakse esialgne ostukuupäev (ostukviitungi, arve alusel)
- Garantii kestvus ja tingimused on sellised, nagu on kehtestatud Teie uuel asukohamaal
sama kaubamärgiga samale tootele.
- Garantii kehtib ainult Teile, seda ei saa üle anda kellelegi teisele.
- Teie uus elukoht on Euroopa Ühenduses või Euroopa vabakaubanduse tsoonis.
- Seade on paigaldatud kooskõlas instruktsiooniga ja kasutatakse kasutusjuhendis
ettenähtud eesmärkidel.
- Paigaldamisel on arvesse võetud kõiki Teie uue asukohamaa paigalduseeskirju. Enne kolimist palun võtke ühendust oma senise lähima klienditeeninduse keskusega ja
informeerige neid oma uuest kodukohast. Klienditeenindus peab kindlustama, et Teie uue asukohamaa teenindusorganisatsioon on teadlik Teie kodukohast, seadmetest ja õigustest. Telefonid kuhu helista da on järg mi se d: Eesti Tallinn +372 6650090 Soome Pori +358 2 6223300 Saksamaa Nürnberg +49 9113232600 Prantsusmaa Senlis +33 344622929 Rootsi Stockholm +46 87387910 Itaalia Pordenone +39 167847910 Inglismaa Newbury +44 1635572700
Lugupidamisega Electrolux Eesti AS
GARANTIITALONG
Mudel _______________________ Toote nr._____________________________ Seeria nr. ____________________ Ostukuupäev _________________________ Garantiitingimustega tutvunud: Ostja: _______________________________ Müügiorganisatsioon: _______________________________________________ Müüja allkiri: _________________
Page 33
Page 34
Electrolux Eesti AS volitatud teenindajad:
Tallinn, Harjumaa
E-lux Kodutehnika Mustamäe tee 24, 10621 TALLINN Tel. 6650075 Fax 6650076
OÜ GASPRE Õle 27, Tallinn Gaasiseadmed, remont ja müük Tel. 6507580 Fax 6507589
Lääne-Virumaa
FIE JÜRI NIRGI Tedre 11, RAKVERE Kodumasinad Tel. 032 40472, 051 75742
Ida-Virumaa
OÜ SIPELGAS MAURINTE Tallinna mnt. 6a 19, NARVA Kodumasinad Tel. 035 60708, 056 486164
OÜ ALBAVIS PRO Pikk 11 – 4, KOHTLA-JÄRVE Töökoda: Ritsika 20-1, Vana-Ahtme Kodumasinad Tel. 033 68931, 033 67130 Mob. 056 481932
Raplamaa Järvamaa
FIE Avo Oolberg Pärnu 118, PAIDE Kodumasinad Tel. 038 53084, 050 29050
Jõgevamaa
OÜ AAMI TEENINDUS Suur tn. 21, JÕGEVA Kodumasinad Tel. 077 22239
Viljandimaa
AABERI Kodumasinad OÜ Vabaduse plats 4, 71020 VILJANDI Kodumasinad Tel./Fax 043 33802
Tartumaa Põlvamaa Võrumaa
OÜ ERGO Thermolux Linda 33, TARTU Kodumasinad, Profiseadmed Tel. 07 348359 Fax 07 348265
OÜ KONTROLLSÜSTEEM Metsapargi 18-50, KOHTLA – JÄRVE Gaasiseadmed Tel. 033 50649, 033 50931
OÜ EDELWEIS – NORD Lehe 8, Kohtla – Järve Kodumasinad Tel. 033 41318, 055 18775
Läänemaa
OÜ IVAR Ehte 5a, HAAPSALU Kodumasinad Tel. 047 44484, 050 54439
Pärnumaa
FIE KALEV TAMM Peetri 16 , PÄRNU Kodumasinad Tel. 044 48460, 051 18355
OÜ Kent & KO Riia mnt. 63, 80019 Pärnu Kodumasinad Tel. 044 32552
Tõlge ja teostus:
Valgamaa
Saaremaa
Hiiumaa
GALANDREX
OÜ TAVATRONIC Tähe 82, TARTU Kodumasinad Tel. 07 349123 Fax 07 303957
VALGA KODUTEH NIKA Kuperjanov i 57 , VA L G A Kodumasinad Tel. 076 61270, 050 79738
E-lux Kodutehnika Mustamäe tee 24, 10621 TALLINN Tel. 6650075 Fax 6650076
OÜ IVAR Ehte 5a, HAAPSALU Kodumasinad Tel. 047 44484, 050 54439
tõlkebüroo
Rävala 2 / Kivisilla 8 , Tallinn reg.nr.
10260618
telefon: (0) 660 4773
faks: (0) 660 4774
Loading...
