AEG F55410IM User Manual

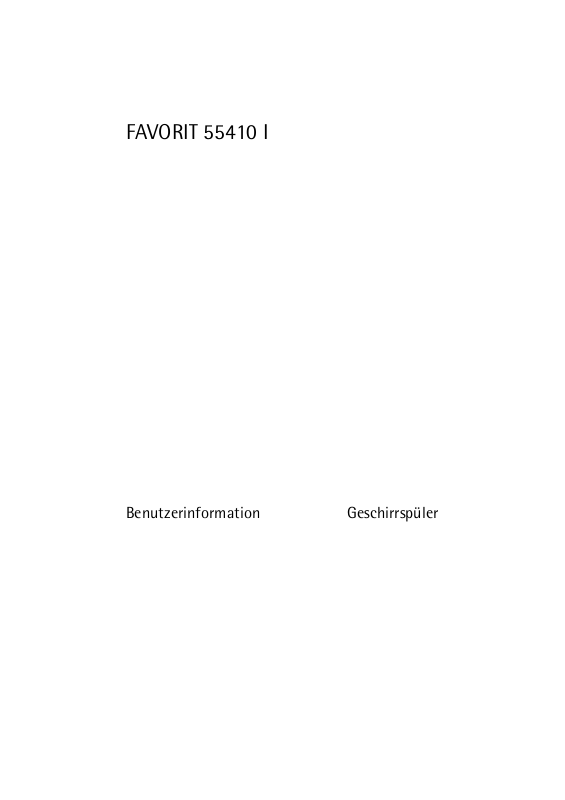

FAVORIT 55410 I

Benutzerinformation Geschirrspüler

2

Verehrter Kunde!

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.
Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und

wegweisender Spitzentechnologie.
Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die

bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.
Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit

und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.
Lesen Sie dieses Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal und

über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit
sparend ausführen zu können. Bewahren Sie das Handbuch zur späteren
Bezugnahme an einem sicheren Ort auf und händigen Sie es im Verkaufsfall dem
zukünftigen Besitzer aus.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

In dieser Benutzerinformation werden folgende Symbole verwendet:
Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung

von Geräteschäden
Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Inhalt

3

Inhalt

Gebrauchsanleitungen 5

Sicherheitshinweise 5

Bestimmungsgemäßer Gebrauch 5
Allgemeine Sicherheitshinweise 6
Kindersicherung 6
Aufstellung 6

Produktbeschreibung 7

Bedienblende 8

Funktionstasten 9
Einstellmodus 9

Erste Benutzung 10

Einstellen des Wasserenthärters 10

Mechanische Einstellung 11
Elektronische Einstellung 12

Verwendung von Geschirrspülsalz 12

Verwendung von Klarspülmittel 13

Einstellung der Klarspüldosierung 14

Täglicher Gebrauch 15

Laden von Besteck und Geschirr 15

Unterkorb 17
Besteckkorb 18
Oberkorb 18
Höhenverstellung des Oberkorbs 19

Gebrauch von Spülmittel 20

Füllen Sie Reinigungsmittel ein 20
Funktion "Multi-tab" 21
Ein-/Abschalten der Funktion "Multi-tab" 22

Spülprogramme 23

Wählen und starten Sie ein Spülprogramm 24

Entladen des Geschirrspülers 26

117981120-00-06082007

Inhalt

4

Reinigung und Pflege 26

Filterreinigung 26
Reinigung der Sprüharme 28
Reinigung der Außenseiten 28
Reinigung des Geräteinneren 28
Längerer Gerätestillstand 28
Frostschutzmaßnahmen 28
Transport des Gerätes 29

Was tun, wenn ... 29

Technische Daten 31

Hinweise für Prüfinstitute 32

Installationsanweisungen 34

Aufstellung 34

Fixieren des Geschirrspülers 34
Ausrichten 34
Wasseranschluss 35
Wasserschlauch mit Sicherheitsventil 35
Anschluss des Ablaufschlauchs 36

Elektrischer Anschluss 38

Umweltschutz 38

Verpackungsmaterial 38

Sicherheitshinweise

Gebrauchsanleitungen

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der
Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise
aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig,
dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät be­nutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben
Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes
dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten
Lebensdauer der Maschine über den Gebrauch und die Sicherheitseinrichtungen
informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haus­haltsgeschirr bestimmt.

• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

• Messer und andere spitze Gegenstände müssen mit der Spitze unten in den
Besteckkorb oder waagerecht in den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte (Klarspül-, Reinigungsmittel und Salz)
verwenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf aus­treten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn
zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autori­sierten Kundendienststellen und verlangen Sie stets Original -Ersatzteile.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Repara­turen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen
und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Be­stehen Sie immer auf Original-Ersatzteilen.

5

Sicherheitshinweise

6

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle
verursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die
Sicherheitsanweisungen der Spülmittelhersteller.

• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können
immer Spülmittelrückstände vorhanden sein.

• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen
immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stol­pern und sich verletzen kann.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Ge­schirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

• Spülmittel außer Reichweite von Kindern aufbewahren.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein
schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Ge­schirrspüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten
dürfen nur von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merk­malen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder
einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden
Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da da­durch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Produktbeschreibung

WARNUNG!

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anwei­sungen der betreffenden Abschnitte.

Produktbeschreibung

7

1 Oberkorb
2 Einstellung der Wasserhärtestufe
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm

Bedienblende

8

Bedienblende

D E

1 Ein-/Aus-Taste
2 Programmwahltasten
3 Zeitvorwahl-Taste
4 Kontrolllampen
5 Digital-Display
6 Funktionstasten

Kontrolllampen

Laufendes Programm Sie leuchtet nach dem Start des Spülprogramms

auf und bleibt während der gesamten Dauer des
Spülprogramms eingeschaltet.

Bedienblende

Kontrolllampen

Programmende Leuchtet nach dem Ende des Spülprogramms

auf. Zusätzlich hat sie folgende Anzeigefunktio­nen:

- Einstellung des Wasserenthärters

- Ein-/Abschalten der Klarspüldosierung

- Alarmauslösung bei einer Gerätestörung

MULTITAB Zeigt an, ob die Funktion "Multi-tab" (siehe

"Funktion Multi-tab") ein- oder ausgeschaltet ist

Salz Leuchtet auf, sobald Spezialsalz nachgefüllt

werden muss.

1)

9

Klarspüler Leuchtet auf, sobald Klarspülmittel nachgefüllt

werden muss.

1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst wenn Salz

oder Klarspülmittel nachgefüllt werden müssen.

1)

Funktionstasten

Mit diesen Tasten können folgende Funktionen eingestellt werden:

• Einstellung des Wasserenthärters,

• Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,

• Ein-/Abschaltung der Funktion "Multi-tab",

• Ein-/Abschalten des Klarspüldosierers bei aktiver Funktion "Multi-tab".

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn alle Kontrolllampen der Pro­grammwahltasten leuchten und im Display 3 horizontale Linien sichtbar sind.

Denken Sie daran, dass der Geschirrspüler:

• beim Auswählen eines Spülprogramms

• bei der Einstellung des Wasserenthärters

• Ein-/Abschalten der MULTITAB Funktion

• beim Aktivieren/Deaktivieren der Klarspüldosierung

sich im Einstellmodus befinden MUSS.

Erste Benutzung

10

Leuchtet die Kontrolllampe einer Programmwahltaste und ist im Display 1
horizontale Linie sichtbar, dann ist das zuletzt ausgeführte Programm noch immer
eingestellt.

In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zu­rückzukehren.

Löschen eines eingestellten oder laufenden Spülprogramms: Drücken Sie
gleichzeitig die beiden RESET Tasten (B und C), bis die Kontrolllampen aller Pro­grammwahltasten aufleuchten. Das Programm ist gelöscht und das Gerät befindet
sich wieder im Einstellmodus.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Instal­lationsanweisungen entsprechen

• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren

• Stellen Sie den Wasserenthärter ein

• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz
für Geschirrspüler

• Füllen Sie das Klarspüldosiergerät mit Klarspülmittel

Bei Verwendung von Reinigertabletten wie: "3 in 1", "4 in 1", "5 in 1" usw... wählen
Sie die Funktion "Multi-tab" (siehe "Die Funktion Multi-tab").

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser
enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und
nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die
Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade
(°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter - internationale Ein­heit der Wasserhärte).

Einstellen des Wasserenthärters

11

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt wer­den. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers infor­mieren.

Der Wasserenthärter muss sowohl: manuell mithilfe der Wasserhärteeinstellung
und elektronisch eingestellt werden.

Wasserhärte Einstellung der

Wasserhärtestufe

°dH °TH mmol/l Von Hand Elektronisch

51 - 70 91 - 125 9,1 - 12,5 2 Stufe 10 Ja

43 - 50 76 - 90 7,6 - 8,9 2 Stufe 9 Ja

37 - 42 65 - 75 6,51 - 7,5 2 Stufe 8 Ja

29 - 36 51 - 64 5,1 - 6,4 2 Stufe 7 Ja

23 - 28 40 - 50 4,0 - 5,0 2 Stufe 6 Ja

19 - 22 33 - 39 3,3 - 3,9 2 Stufe 5 Ja

15 - 18 26 - 32 2,61 - 3,2 1 Stufe 4 Ja

11 - 14 19 - 25 1,9 - 2,5 1 Stufe 3 Ja

4 - 10 7 - 18 0,71 - 1,8 1 Stufe 2 Ja

< 4 < 7 < 0,7 1 Stufe 1 Nein

Der Wasserenthärter muss sowohl: manuell mithilfe der Wasserhärteeinstellung
und elektronisch eingestellt werden.

Mechanische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 2 eingestellt.

Zusatz von

Salz

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb aus dem

Geschirrspüler.

3. Stellen Sie den Härtebereichsschalter

auf Stufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den unteren Korb wieder

ein.

Verwendung von Geschirrspülsalz

12

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.

1. Drücken Sie die On/Off Taste. Der Geschirrspüler muss sich im Einstellmodus

befinden.

2.

Drücken Sie gleichzeitig die Tasten B und Cso lange, bis die Kontrolllampen der
Tasten A, B und C zu blinken beginnen.

3.

Drücken Sie Taste A; die Kontrolllampen der Tasten B und C erlöschen, während
die Kontrolllampe der Taste A weiter blinkt. Gleichzeitig beginnt die
Kontrolllampe für Programmende zu blinken. Der aktuelle Härtegrad ist daraus
ersichtlich, wie oft die Kontrolllampe Programmende blinkt (siehe Tabelle).
Eine Pause von einigen Sekunden trennt die Blinkzeichen.

Beispiele:

5 Blitze, Pause, 5 Blitze, Pause usw... = Härtestufe 5

4.

Drücken Sie die Taste A, um die Härtestufe zu ändern. Bei jedem Tastendruck
ändert sich die Stufe. (Halten Sie sich für die Auswahl der neuen Härtestufe an
die Tabelle).

Beispiele: Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von
Taste A Härtestufe 6 ausgewählt. Ist die aktuelle Härtestufe 10, wird durch
einmaliges Drücken der Taste A Härtestufe 1 ausgewählt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausge-

wählten Optionen zu speichern.

Verwendung von Geschirrspülsalz

WARNUNG!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten,
die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen
zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem
Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz
oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion ver­ursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die

Verschlusskappe des Salzbehälters nach links ab.

Verwendung von Klarspülmittel

2.

Gießen Sie 1 Liter Wasser in den Salzbehälter (das ist nur vor der ersten
Benutzung erforderlich) .

3. Füllen Sie den Behälter mithilfe des

mitgelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbrin-

gen und sicherstellen, dass kein Salz
auf dem Gewinde oder der Dichtung
vorhanden ist.

5. Schrauben Sie die Verschlusskappe

nach rechts bis zum Anschlag zu. Ein
Klicken zeigt an, dass die Kappe fest
verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt;
das ist ganz normal.

Die Salzkontrollleuchte kann noch 2-6 Stunden nach dem Nachfüllen von Salz
leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung
von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Ge­rätebetrieb wird dadurch nicht beeinträchtigt.

13

Verwendung von Klarspülmittel

WARNUNG!

Nur Marken-Klarspülmittel für Geschirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger)

in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und
streifenfreies Trocknen.

Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.

Verwendung von Klarspülmittel

14

1. Drücken Sie auf die

Entriegelungstaste (A), um den Behäl­ter zu öffnen.

2. Füllen Sie das Klarspülmittel in den

Behälter. Der maximale Füllstand wird
durch die Markierung "max" ange­zeigt.

Das Dosiergerät fasst ca. 110 ml Klar­spülmittel; die Menge reicht je nach
der Dosiereinstellung für 16 bis 40
Spülzyklen.

3. Vergewissern Sie sich nach jedem Fül-

len, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmittel
sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim fol­genden Spülzyklus zu vermeiden.

Einstellung der Klarspüldosierung

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldo­sierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6
maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Täglicher Gebrauch

Erhöhen Sie die Dosierung, wenn auf dem Ge­schirr nach dem Spülen Wassertropfen oder
Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche
Streifen auf dem Geschirr oder ein bläulicher
Überzug auf Gläsern und Messerklingen zu
sehen sind.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt
werden muss.

• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.

• Starten Sie das Spülprogramm.

15

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im
Geschirrspüler gewaschen werden.

• Vor dem Laden des Geschirrs:
– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten einweichen

Laden von Besteck und Geschirr

16

• Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:
– Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

– Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behäl-

tern kein Wasser ansammeln kann.

– Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig

abdecken.
– Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.
– Kleine Gegenstände in den Besteckkorb legen.

• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wasser­tropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als
Porzellan und Edelstahl.

• Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen,
dass sie nicht verrutschen können.

Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler

ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder
Perlmuttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbindungen
temperaturempfindlich sind.

• Geklebte Geschirr- oder Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Bleikristallglas.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Waschen Sie Steingut nur dann im Geschirr­spüler, wenn es vom Hersteller als geschirr­spülerfest deklariert wird.

• Glasierte Muster können bei häufigem Wa­schen ihren Glanz verlieren.

• Silber- und Aluminiumteile tendieren beim
Waschen zum Verfärben: Speisereste wie Ei­weiß, Eigelb und Senf verfärben Silber und
hinterlassen darauf oft Flecken. Entfernen Sie
daher sofort Speisereste von Silberbesteck,
wenn es nicht sofort nach dem Gebrauch ge­waschen wird.

Öffnen Sie die Tür und ziehen Sie die Körbe zum Laden des Geschirrs heraus.

Unterkorb

Der Unterkorb ist zur Aufnahme von Koch­töpfen, Deckeln, Tellern, Salatschüsseln, Be­steck usw. bestimmt.

Ordnen Sie Servierplatten und große Deckel
um den Korbrand an; achten Sie darauf, dass
die Sprüharme nicht behindert werden.

Laden von Besteck und Geschirr

17

Die zwei Stachelreihen des Unterkorbs kön­nen zum Laden von Töpfen, Pfannen und
Schüsseln schnell umgeklappt werden.

Laden von Besteck und Geschirr

18

Besteckkorb

WARNUNG!

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar.
Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den
Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von
scharfen Gegenständen wie Messern.

Damit alle in den Besteckkorb eingestellten Teile vom Wasser umspült werden
können, beachten Sie bitte:

1. Stecken Sie das Besteckgitter auf den
Besteckkorb.

2. Gabeln und Löffel mit dem Griff nach
unten in den Besteckkorb stellen.

Für größere Gegenstände wie
Schneebesen eine Hälfte des Besteck­gittters entfernen.

Der Besteckkorb ist herausnehmbar.
Bitte achten Sie darauf, stets beide Teile des

zweiteiligen Griffs in die Hand zu nehmen,
wenn Sie den Korb aus dem Geschirrspüler
herausnehmen.

1. Stellen Sie den Besteckkorb auf einem
Tisch oder einer Arbeitsfläche ab.

2. Öffnen Sie den zweiteiligen Griff.

3. Entnehmen Sie das Besteck.

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (Desserttellern, Untertassen, Esstellern
bis zu 24 cm Durchmesser), Salatschüsseln, Tassen und Gläsern bestimmt

Ordnen Sie das Geschirr auf und unter den Tassenreihen an, so dass das Wasser die
Oberflächen aller Geschirrteile erreicht.

Laden von Besteck und Geschirr

Langstielige Gläser können umgedreht in die
Tassenablagen gestellt werden. Für größere
Gegenstände können die Tassenablagen um­geklappt werden.

Langstielige Gläser können umgedreht in die
Tassenablagen gestellt werden.

Für größere Gegenstände können die Tasse­nablagen umgeklappt werden.

Vergewissern Sie sich vor dem Schließen der
Tür, dass die Sprüharme beim Drehen nicht
durch Geschirr behindert werden.

19

Höhenverstellung des Oberkorbs

Sehr große Platten können zum Spülen in den Unterkorb geladen werden, nachdem
der Oberkorb auf die obere Position angehoben worden ist.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Mit angehobenem Oberkorb 20 cm 31 cm

Mit abgesenktem Oberkorb 24 cm 27 cm

So bringen Sie den Korb in die obere Position:

1. Den Korb bis zum Anschlag herausziehen.

2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet
und die Lage des Korbs stabil ist.

Gehen Sie wie folgt vor, um den Korb wieder in die obere Position zu bringen:

1. Den Korb bis zum Anschlag herausziehen.

Gebrauch von Spülmittel

20

2. Den Korb auf beiden Seiten vorsichtig
anheben und aufsetzen, bis der Me­chanismus einrastet.

Verstellen Sie die Korbhöhe nie nur auf
einer Seite.

Die Tassenreihen können beim Korb in der
oberen Position nicht benutzt werden.

WARNUNG!

Schließen Sie nach dem Laden immer die
Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den

Packungen.

Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz
der Umwelt bei.

Füllen Sie Reinigungsmittel ein

1. Öffnen Sie den Deckel.

2. Füllen Sie den Behälter für Reini­gungsmittel (1) mit Reinigungsmittel.
Achten Sie auf die Dosiermarkierun­gen:

20 = ca. 20 g Reinigungsmittel
30 = ca. 30 g Reinigungsmittel.

3. Bei Programmen mit Vorspülen zu­sätzliches Spülmittel (5/10 g) in die
Vorspülkammer (2) füllen.

Das Reinigungsmittel wird in der
Vorspülphase verwendet.

4. Legen Sie Reinigertabletten in das
Fach (1)

5. Schließen Sie den Deckel und drücken
Sie denselben an, bis er einrastet.

Reinigertabletten

Reinigertabletten der verschiedenen Her­steller lösen sich mit unterschiedlicher
Schnelligkeit auf. Einige Reinigertabletten
erreichen aus diesem Grund nicht ihre
volle Waschkraft bei kurzen Spülprogram­men. Benutzen Sie daher bei Verwendung
von Reinigertabletten längere Spülprogramme, um sicher zu sein, dass alle
Reinigungsmittelreste beseitigt werden.

21

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion "Multi-tab" ausgerüstet, die die Verwen­dung von Kombi-Reinigungstabletten zum Geschirrspülen gestattet.

Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Rei­nigungs-, Klarspül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3
in 1", "4 in 1", "5 in 1" usw.) können sie auch andere Zusätze enthalten.

Kontrollieren Sie, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet
sind. Siehe Herstellerangaben.

Diese Funktion kann bei allen Spülprogrammen angewählt werden. Bei der Anwahl
dieser Funktion wird der Zufluss von Klarspülmitteln und Salz von den betreffenden

22

Behältern automatisch gesperrt; die Kontrollleuchten für Klarspülmittel und Salz
sind ebenfalls deaktiviert.

Wählen Sie die Funktion "Multi-tab" vor dem Start des Spülprogramms.
Nach der Auswahl bleibt diese Funktion (die betreffende Kontrollleuchte leuchtet)

auch für die folgenden Spülprogramme aktiv.
Bei der Funktion "Multi-tab" kann sich die Dauer der Spülprogramme ändern.
Nach dem Programmstart kann die "Multi-tab-Funktion " NICHT mehr geändert

werden. Wenn Sie die Funktion "Multi-tab" aufheben möchten, müssen Sie zu­nächst das Programm löschen und dann die "Multi-Tab-Funktion" abschalten.

In diesem Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu
einstellen.

Ein-/Abschalten der Funktion "Multi-tab"

Drücken Sie gleichzeitig die beiden Tasten "Multi-tab" (D und E), bis die
Kontrolllampe der Funktion "Multi-tab" aufleuchtet. Dass zeigt an, dass die
Funktion aktiv ist.

Drücken Sie zum Ausschalten der Funktion dieselben Tasten, bis die Kontrolllampe
der Funktion "Multi-tab" erlischt.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspülmittel auf.

2. Schalten Sie den Klarspüldosierer ein.

3. Bringen Sie den Klarspüldosierer in Stellung 2.

• Das Ein-/Abschalten des Klarspüldosierers ist nur bei eingeschalteter "Multi-tab-

Funktion" möglich.

Ein-/Abschalten der Klarspülmitteldosierung

1. Drücken Sie die EIN-/AUS-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.

2.

Drücken Sie gleichzeitig die Tasten B und C, bis die Leuchten der Tasten A , B
und C zu blinken beginnen.

3.

Drücken Sie Taste B, die Kontrolllampen der Tasten A und C erlöschen, während
die Lampe der Taste B weiter blinkt: Die Kontrolllampe Programmende leuchtet
auf und zeigt damit an, dass der Klarspüldosierer eingeschaltet wurde.

4.

Um die Einstellung zu ändern, drücken Sie Taste B erneut, bis die Kontrolllampe
Programmende erlischt.

Spülprogramme

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausge­wählten Optionen zu speichern.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, verges­sen Sie nicht:

1. Schalten Sie die Funktion "Multi-tab" ab.

2. Den Klarspülmittel- und Salzbehälter wieder zu füllen.

3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spül­gang ohne Geschirr auszuführen.

4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.

5. Den Klarspüldosierer einzustellen.

Spülprogramme

23

Programm Grad der

Ver-

schmut-

zung

2)

4)

Normal
und stark
ver­schmutzt

Leicht ver­schmutzt

Stark ver­schmutzt

Normal
ver­schmutzt

AUTOMATIK

3)

30 MIN

INTENSIV
SPÜLEN 70°

EKO 50°

Art der Be-

ladung

Geschirr,
Besteck,
Töpfe und
Pfannen

Geschirr
und Be­steck

Geschirr,
Besteck,
Töpfe und
Pfannen

Geschirr
und Be­steck

Programmbeschreibung Verbrauchswerte

Vorspülen

Hauptspülgang

Zwischenklarspülgang

1/2x

2x

Trocknen

Nachspülen

1)

Dauer (in Minuten)

85-110

30

116-126

160-170

Energie (kWh)

0,8- 1,4

0,8

1,7-1,9

0,8-0,9

Wassermenge (Liter)

11 - 21

8

19-21

12-13

Wählen und starten Sie ein Spülprogramm

24

Programm Grad der

Ver-

schmut-

zung

GLAS Normal

ver­schmutzt

1) Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen

der Stromversorgung und der Geschirrmenge abhängen.

2) Während des automatischen Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den Grad der

Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich; je nachdem, ob
der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist.
Die Wassertemperatur wird automatisch auf 50 °C bis 65 °C eingestellt.

3) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine

4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

4) Testprogramm für Prüfinstitute.

Art der Be-

ladung

Empfindli­ches Ge­schirr und
Gläser

Programmbeschreibung Verbrauchswerte

Vorspülen

Hauptspülgang

Zwischenklarspülgang

Trocknen

Nachspülen

Wählen und starten Sie ein Spülprogramm

1)

Dauer (in Minuten)

65-75

Energie (kWh)

0,6-0,7

Wassermenge (Liter)

11-13

Wählen Sie das Spülprogramm und die Zeitvorwahl bei etwas geöffneter Tür. Der
Programmstart oder der Ablauf der Zeitvorwahl setzen erst nach dem Schließen
der Tür ein. Bis dahin kann die getroffene Auswahl geändert werden.

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim
Drehen nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.

3. Drücken Sie die EIN-/AUS-Taste: alle Kontrolllampen der Programmwahltasten
leuchten und 3 horizontale Linien erscheinen im Digital-Display (Einstellmo­dus).

4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle
"Spülprogramme").

Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch und
im Digital-Display erscheint eine horizontale Linie, die während der gesamten
Programmdauer leuchtet.

Wählen und starten Sie ein Spülprogramm

Einstellen und Starten des Programms mit der Zeitvorwahl-Taste

1. Drücken Sie nach Auswahl des Spülprogramms die Zeitvorwahl-Taste, bis die
blinkende Stundenzahl der Startvorwahl auf dem Digitaldisplay erscheint. Sie
können eine Startverzögerung von 1 bis 9 Stunden wählen.

2. Schließen Sie die Tür des Geschirrspülers, der Ablauf der Zeitvorwahl beginnt
automatisch.

Die Zahl auf dem Display blinkt nicht mehr, sondern leuchtet kontinuierlich.

3. Die vorgewählte Zeit nimmt in Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl.

5. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.

Bei angewählter Zeitvorwahl ist die Kontrolllampe für laufendes Programm aus­geschaltet. Nach Ablauf der Zeitvorwahl beginnt automatisch das Spülprogramm
und die Kontrolllampen für laufendes Programm leuchtet auf.

Die Auswahl des Spülprogramms und der Startvorwahl kann auch bei geschlossener
Tür erfolgen. Denken Sie daran, dass Sie in diesem Fall nach dem Drücken einer
Programmtaste NUR 3 Sekunden Zeit haben, um ein anderes Programm oder die
Zeitvorwahl zu wählen; danach startet das gewählte Programm automatisch.

25

Abbrechen der "Zeitvorwahl" und / oder eines Spülprogramms

• Wenn Sie mit der Zeitvorwahl eine Startverzögerung eingestellt haben und diese

löschen wollen, müssen Sie den Geschirrspüler zurücksetzen.

• Wenn Sie die Zeitvorwahl löschen, wird auch das eingestellte Spülprogramm

gelöscht. In diesem Fall müssen Sie erneut ein Spülprogramm einstellen. Soll ein
neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reinigungsmit­telbehälter gefüllt ist.

WARNUNG!

Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut
notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öff­nen Sie die Tür vorsichtig.

Unterbrechen eines laufenden Spülprogramms:

• Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Die Tür schließen;

das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

• Drücken Sie die Ein-/Aus-Taste. alle Kontrolllampen erlöschen. Drücken Sie die

EIN-/AUS-Taste erneut; das Programm wird an dem Punkt fortgesetzt, an dem
es unterbrochen wurde.

Entladen des Geschirrspülers

26

Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch.

• Die Kontrolllampe für das Programmende leuchtet.

• Die Kontrolllampe für das gerade abgelaufene Programm leuchtet weiterhin.

• Das Digital-Display schaltet sich aus.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

2. Öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie einige
Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr
ab und die Trockenwirkung wird verbessert.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich.

Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.

• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden,

dass Wasser von dem Oberkorb auf das Geschirr im Unterkorb tropft.

• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser ab-

setzen, da sich Edelstahl schneller als Geschirr abkühlt.

VORSICHT!

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen
und den Wasserhahn schließen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter
beeinträchtigen das Spülergebnis.

WARNUNG!

Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet
ist.

1. Öffnen Sie die Tür und entfernen Sie den Unterkorb.

2. Das Filtersystem des Geschirrspülers
umfasst einen Grobfilter (A), einen
Mikrofilter (B) und ein Filtersieb. Ent­riegeln Sie das Filtersystem mit dem
Griff des Mikrofilters.

3. Drehen Sie den Griff um 1/4 Umdre­hung nach links und ziehen Sie das
Filtersystem heraus.

4.

Fassen Sie den Grobfilter (A) am
Handgriff und ziehen Sie ihn aus dem
Mikrofilter (B).

5. Reinigen Sie alle Filter sorgfältig un­ter fließendem Wasser.

Reinigung und Pflege

27

6. Nehmen Sie das Filtersieb aus
dem Spülraumboden und reini­gen Sie beide Seiten sorgfältig.

7. Setzen Sie das Filtersieb wieder
in den Spülraumboden ein und
vergewissern Sie sich, dass es
fest sitzt.

8.

Setzen Sie den Grobfilter (A) in
den Mikrofilter (B) ein und drü­cken Sie die beiden Filter zusam­men.

9. Das Filtersystem einsetzen und durch Drehen des Griffs nach rechts bis zum
Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spül­raumboden hervorragt.

WARNUNG!

Benutzen Sie den Geschirrspüler nie ohne Filter. Falsches Einsetzen der Filter führt
zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen.

Reinigung und Pflege

28

Reinigung der Sprüharme

Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick
reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen
feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen
Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trich­loräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klar­spülmittelbehälters regelmäßig mit einem feuchten Tuch.

Vierteljährlich sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne
Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichts­maßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche
vorzubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur
unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die
Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Was tun, wenn ...

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anwei­sungen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störun­gen sind durch nachlässige Instandhaltung oder Versehen bedingt und können
mithilfe der in der folgenden Tabelle beschriebenen Maßnahmen ohne Hilfe des
Kundendienstes behoben werden.

Schalten Sie den Geschirrspüler ab und führen Sie folgende Kontrollen durch.

29

Fehlercode und Störung Mögliche Ursachen und Abhilfe

• Kontrolllampe des laufenden Programms
blinkt ständig,

•

Die Kontrolllampe Programmende blinkt 1
Mal,

Der Geschirrspüler füllt kein Wasser ein.

• Kontrolllampe des laufenden Programms
blinkt ständig,

•

Die Kontrolllampe Programmende blinkt 2
Mal,

Der Geschirrspüler pumpt nicht ab.

• Wasserhahn blockiert oder durch Kalkablage­rungen verstopft.

Den Wasserhahn reinigen.

• Wasserhahn geschlossen. Wasserhahn auf­drehen.

• Der Filter (soweit vorhanden) in der Schlauch­verschraubung des Wasserzulaufs ist ver­stopft.

Den Filter in der Schlauchverschraubung rei­nigen.

• Der Wasserzulaufschlauch ist nicht richtig
verlegt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol­lieren.

• Der Siphon ist verstopft.
Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht richtig
verlegt oder gebogen oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol­lieren.

Was tun, wenn ...

30

Fehlercode und Störung Mögliche Ursachen und Abhilfe

• Kontrolllampe des laufenden Programms
blinkt ständig,

•

Die Kontrolllampe Programmende blinkt 3
Mal,

Aquasafe-Einrichtung ist ausgelöst.

Das Programm startet nicht. • Tür des Geschirrspülers nicht richtig geschlos-

• Schließen Sie den Wasserhahn und wenden
Sie sich an den lokalen Kundendienst.

sen. Die Tür schließen.

• Netzstecker nicht eingesteckt. Netzstecker
einstecken.

• Die Sicherung der Hausinstallation ist durch­gebrannt.

Sicherung ersetzen.

• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn das Ge-

schirr sofort gewaschen werden soll.

Schalten Sie nach diesen Kontrollen das Gerät ein: Das Programm wird an dem
Punkt fortgesetzt, an dem es unterbrochen wurde.

Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut
auftritt.

Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie
bitte den Kundendienst und halten Sie folgende Angaben bereit: Modell (Mod.),
Produktnummer (PNC) und Seriennummer (S.N.).

Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersicht­lich.

Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

MODELL. : . . . . . . . . . . . . . . . . . . . . . . .

Prod.-Nr. (PNC) :. . . . . . . . . . . . . . . . . . . . . . . .

Serien-Nr. : . . . . . . . . . . . . . . . . . . . . . . . .

Technische Daten

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Wahl eines falschen Spülprogramms.

• Geschirr falsch geladen, so dass das Spülwas­ser nicht alle Teile des Geschirrs erreicht hat.
Die Körbe dürfen nicht überladen werden.

• Falsche Beladung behindert die Drehung der
Sprüharme.

• Die Filter im Spülraumboden sind verstopft
oder falsch eingesetzt.

• Zu hohe oder zu geringe Reinigungsmittel­dosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salz­behälter ist leer oder falsche Einstellung des
Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht rich­tig geschlossen.

Das Geschirr ist nass und glanzlos • Es wurde kein Klarspülmittel verwendet.

• Behälter des Klarspülmittels ist leer.

Schlieren, Streifen, milchige Flecken oder blau­schimmernder Belag auf Gläsern und Geschirr

Eingetrocknete Wassertropfen auf Gläsern und
Geschirr

• Klarspülmitteldosierung reduzieren.

• Klarspülmitteldosierung erhöhen.

• Die Ursache kann beim Reinigungsmittel lie­gen. Wenden Sie sich an den Kundendienst
des Herstellers.

31

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den
Kundendienst.

Technische Daten

Abmessungen Breite x Höhe x Tiefe (cm) 44,6 x 81,8-89,8 x 57,5

Elektrischer Anschluss - An­schlussspannung - Gesamtleis­tung - Sicherung

Wasserdruck Mindestdruck - Höchstdruck

Fassungsvermögen Maßgedecke 9

Die Daten der elektrischen Anschlusswerte befinden sich auf dem
Typenschild auf der Geschirrspülertür

0,05 - 0,8

(MPa)

Hinweise für Prüfinstitute

32

Höchst. Gewicht kg 35

Hinweise für Prüfinstitute

Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm
(siehe Tabelle "Spülprogramme") durchgeführt werden.

Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülmittelbehälter und
mit dem Testprogramm (siehe "Spülprogramme") durchgeführt werden.

Volle Beladung: 9 Maßgedecke

Reinigungsmitteldosierung: 5 g + 20 g (Typ B)

Klarspülmitteleinstellung: Position 4 (Typ III)

Anordnung des Oberkorbs

Tassenauflagen: Stellung A

Anordnung des Unterkorbs

Hinweise für Prüfinstitute

33

Anordnung des Besteckkorbs

Aufstellung

34

Installationsanweisungen

Aufstellung

WARNUNG!

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dür­fen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs auf-

stellen.
Der Geschirrspüler ist zum Einbau unter einer Küchen-Arbeitsplatte bestimmt.
Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte

strikt an die Anweisungen auf der beiliegenden Schablone.
Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur

Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzka­bel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.
Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor

der Netzstecker gezogen werden.
Stellen Sie vor dem Einbau des Geschirrspülers in die Küchenzeile sicher, dass der

Wasser-, der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht
werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbeabsichtigtes Neigen geschützt werden.
Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Ge-

schirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten
Küchenschränken/-möbeln usw.) befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt.
Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Möbels

anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße
nachstellen.

Wasseranschluss

Das Gerät möglichst an eine Kaltwasserleitung anschließen. Bei einem Anschluss
an eine Warmwasserzufuhr darf die zulässige Wassertemperatur nicht 60°C über­schreiten. Warmwasserversorgung ist bei sehr schmutzigem Geschirr nicht immer
wirksam, da dabei das Spülprogramm stark gekürzt wird.

Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein
Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel
Press-block.

Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" auf­geführten Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen
Druckwerte in Ihrem Gebiet informieren.

Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder
verdreht werden.

Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um
die Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht wer­den.

(Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläu­chen mit Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht
möglich). Falls der Geschirrspüler mit neuen oder lange Zeit nicht benutzten
Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige
Minuten lang Wasser durch denselben fließen lassen.

BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.

35

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das
im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann.
Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Si­cherheitsventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur
während der Versorgung des Geschirrspülers unter Druck. Sobald der Wasser-

36

schlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversor­gung.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen
Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser
tauchen.

• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicher­heitsventil beschädigt ist.

• Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft oder dem
Kundendienst ersetzt werden.

• Den Wasserschlauch so verlegen, dass er nie höher liegt als der untere Rand des
Sicherheitsventils.

WARNUNG!

Warnung! Gefährliche Spannung.

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte be-

festigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät
zurückfließen kann.

2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von min-

destens 4 cm.

37

Der Abwasseranschluss muss sich in einer
Höhe von mindestens 30 cm und maximal von
100 cm vom Boden des Geschirrspülers be­finden.

Der Ablaufschlauch kann nach rechts oder
links verlegt werden.

Stellen Sie sicher, dass der Ablaufschlauch
nicht geknickt oder gequetscht wird, da das
den Wasserablauf behindern kann.

Der Spülbeckenstöpsel darf während des Abpumpens des Gerätes nicht eingesetzt
sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Bei Verwendung eines Verlängerungsschlauchs darf dessen Länge maximal 2 Meter
betragen; der Innendurchmesser des Verlängerungsschlauchs darf nicht kleiner als
der des Ablaufschlauchs sein.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den
Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon
angeschlossen wird, muss die gesamte
Kunststoffmembran (A) entfernt werden.
Wird die Membran nicht entfernt, kann der
Ablaufschlauch im Laufe der Zeit durch
eventuelle Ablagerungen von Speiseresten im
Siphon verstopft werden.

Unsere Geräte verfügen über eine Sicher­heitseinrichtung, die den Rückfluss von
Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem
"Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres Geschirrspülers
beeinträchtigt werden. Sie sollten das Ventil daher entfernen.

Elektrischer Anschluss

38

Elektrischer Anschluss

WARNUNG!

Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.
Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und

-frequenz mit den auf dem Typenschild angegebenen Anschlusswerten überein-

stimmen.
Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich.
Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. Viel-

fachsteckdosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet
werden.

Es besteht Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen

Austausch des Netzkabels an den Kundendienst.
Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.
Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker.

Niemals am Netzkabel ziehen.
Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser

Vorschrift entstehen sollten.

Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an
einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind
mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Ent-

39

sorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der
städtischen Müllabfuhr.

WARNUNG!

Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.

• Das Netzkabel abtrennen und entsorgen.

• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich ein­schließen und gefährden können.

www.electrolux.com

www.aeg-electrolux.de

117981120-00-06082007 Subject to change without notice
