istruzioni per l’uso

manual de instruções

használati útmutató

návod k použití

navodila za uporabo

Condizionatore split per ambienti

Split - Ar condicionado de sala

Osztott - Szobai klímaberendezés

Dělené klimatizační zařízení do místnosti

Sobna klimatska naprava tipa "split"

EXSXXXX1W

2 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il sito

www.electrolux.com

Indice

Informazioni per la sicurezza 2 Descrizione dell'apparecchio 5 Prima di utilizzare l'apparecchio per la prima volta 9 Azionamento dell'apparecchio 11 Altri suggerimenti e consigli 19

Con riserva di modifiche

Pulizia e manutenzione 20 Come comportarsi se … 22 Informazioni legate alla protezione dell'ambiente 26 Garanzia/Servizio clienti 27 Garanzia Europea 28

Informazioni per la sicurezza

Importante Prima di utilizzare il condizionatore, leggere con attenzione il presente manuale e conservarlo per riferimenti futuri. All'interno sono riportati molti consigli utili per il corretto utilizzo e la manutenzione del condizionatore. Con poche attenzioni preventive è possibile risparmiare tempo e denaro per l'intera durata del condizionatore. Il manuale contiene risposte ai quesiti più comuni nella tabella con i suggerimenti per la risoluzione dei problemi. Leggere con attenzione tale tabella permette di non ricorrere all'assistenza.

Avvertenza Per evitare lesioni

all'utilizzatore o ad altre persone o danni alle cose, seguire le istruzioni riportate nel manuale. Pericoli o danni possono derivare se non si conoscono le istruzioni di funzionamento.

Norme di sicurezza generali Importante

• Contattare un installatore autorizzato per installare questo apparecchio.

• Contattare un tecnico autorizzato per riparare o eseguire la manutenzione di questo apparecchio.

• La presa di corrente deve essere collegata da un ente autorizzato.

• Questo apparecchio non deve essere utilizzato da persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o la cui mancanza di esperienza e co-

noscenza impedisca loro l'utilizzo sicuro dell'apparecchio, se non sotto la supervisione o le istruzioni di una persona responsabile.

• È consigliabile controllare che i bambini non giochino con il condizionatore.

• Se il cavo di alimentazione è danneggiato, può essere sostituito solo dal personale autorizzato.

• I lavori di installazione possono essere eseguiti conformemente agli standard nazionali vigenti e alle regole dei fornitori di corrente elettrica esclusivamente da personale autorizzato.

• Prima di spostare l'apparecchio in un altro luogo o smaltirlo contattare il personale autorizzato.

• Prestare attenzione a non incastrare le dita nella ventola durante la regolazione dei deflettori verticali.

• Questo condizionatore può utilizzare gas refrigeranti R22, R407C o R410A (chiedere conferma prima dell'installazione).

• Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.

• Non azionare l'unità senza il filtro per la polvere.

electrolux 3

Avvertenze per l'uso

Avvertenza

• Collegare ad una sorgente elettrica adeguata. In caso contrario, c'è il pericolo di scosse elettriche o incendi dovuti all'eccessiva formazione di calore.

• Non modificare la lunghezza del cavo elettrico o utilizzare prese multiple per non generare scosse elettriche o incendi dovuti all'eccessiva formazione di calore.

• Garantire sempre una corretta messa a terra. L'assenza di messa a terra può essere causa di scosse elettriche.

• Scollegare l'alimentazione se si percepiscono rumori anomali, odori particolari o se del fumo esce dall'apparecchio. Possono essere causa di scosse elettriche.

• Utilizzare disgiuntori o fusibili idonei per evitare il rischio di incendio o scossa elettrica.

• Non azionare o spegnere l'apparecchio attivando o disattivando l'alimentazione. In caso contrario, possono derivare scosse elettriche o incendi dovuti alla formazione di calore.

• Non azionare l'unità con mani bagnate o in un ambiente umido. Può essere causa di scosse elettriche.

• Non fare entrare acqua nelle parti elettriche. Può essere causa di danni alla macchina o scosse elettriche.

• Non bere l'acqua di drenaggio del condizionatore. Contiene agenti contaminanti e potrebbe essere nociva per l'uomo.

• Non utilizzare il cavo di alimentazione vicino ad apparecchi di riscaldamento. Può essere causa di incendio e scosse elettriche.

• Non danneggiare o utilizzare un cavo di alimentazione non idoneo. Può essere causa di scosse elettriche o incendio.

• Non dirigere il flusso dell'aria esclusivamente sulle persone. Ciò può essere dannoso per la salute.

• Installare sempre un disgiuntore e un circuito dedicato. In caso contrario si

possono verificare incendio e scosse elettriche.

• Non aprire l'apparecchio durante il funzionamento. Può essere causa di scosse elettriche.

• Non lasciare il cavo elettrico vicino a gas infiammabili o combustibili, quali gasolio, benzene, diluente ecc. per evitare il pericolo di esplosione o incendi.

• Aerare l'ambiente prima di azionare il condizionatore qualora si sia verificata una fuga di gas da un altro apparecchio. Può essere causa di esplosioni, incendio e bruciature.

• Non smontare o modificare l'apparecchio. Può essere causa di danni e scosse elettriche.

4 electrolux

Avvertenze per l'uso e la pulizia

Attenzione

• Quando occorre togliere il filtro dell'aria, non toccare le parti metalliche dell'unità per non ferirsi.

• Prima di pulire l'apparecchio, spegnerlo e disattivare il disgiuntore. Non pulire l'apparecchio quando l'alimentazione è ancora collegata per evitare pericoli di incendio, scosse elettriche o lesioni alle persone.

• Fermare l'apparecchio e chiudere la finestra in condizioni di tempeste e uragani. Azionare l'apparecchio con le finestre aperte può bagnare gli interni e rovinare gli arredi domestici.

• Non utilizzare detersivi aggressivi quali cera o diluente. Pulire con un panno morbido. L'aspetto esteriore dell'apparecchio può cambiare colore o risultare graffiato sulla superficie.

• Non posizionare oggetti pesanti sul cavo di alimentazione e prestare attenzione che non risulti schiacciato. Sussiste il rischio di incendio o scossa elettrica.

• Per togliere la spina dalla presa, afferrarla direttamente senza tirare il filo. In caso contrario, possono derivare scosse elettriche e danni alle cose.

• Non pulire il condizionatore con acqua. Se l'acqua entra nell'apparecchio, può danneggiare l'isolamento. Può essere causa di scosse elettriche.

• Non lasciare animali domestici o piante esposti al flusso diretto dell'aria per non arrecare loro danni.

• Non interporre ostacoli vicino al percorso di entrata e uscita dell'aria per non causare danni all'apparecchio o incidenti.

• Verificare che la staffa di installazione dell'unità esterna non sia danneggiata per la continua esposizione agli agenti atmosferici; in caso contrario, l'unità si può rovinare cadendo.

• Prestare attenzione durante le operazioni di disimballo e installazione per non ferirsi con gli spigoli appuntiti.

• Aerare con attenzione i locali se l'apparecchio è utilizzato insieme ad una stufa, perché si può verificare una carenza di ossigeno.

• Non utilizzare questo apparecchio per fini speciali, come la conservazione di strumenti di precisione, alimenti, animali e oggetti d'arte: ne può danneggiare la qualità.

• Spegnere l'interruttore principale se si prevede di non utilizzare l'unità per prolungati periodi di tempo. Può essere causa di danni all'apparecchio o di incendi.

• Inserire sempre correttamente i filtri. Pulire il filtro ogni due settimane. Non azionare l'apparecchio senza filtri per non danneggiarlo.

• Qualora entri dell'acqua nell'apparecchio, spegnerlo e scollegare l'alimentazione generale, quindi contattare un tecnico specializzato.

Descrizione dell'apparecchio

Unità interna

electrolux 5

4 5 6 7 8

A) Entrata aria B) Uscita aria

1 Pannello anteriore 2 Telaio pannello 3 Telaio 4 Filtro aria 5 Deflettore orizzontale 6 Deflettore verticale

Unità esterna

1 2 3

1211109

7 Spie 8 Pulsante controllo manuale

9 Supporto telecomando (se disponibile) 10 Telecomando 11 Tubo gas refrigerante 12 Tubo flessibile di drenaggio 13 Cavo di alimentazione (se disponibile)

1 Cavo di collegamento 2 Tubo gas refrigerante

3 Valvola di arresto

A) Entrata aria (posteriore) B) Entrata aria (laterale)

C) Uscita aria (anteriore)

6 electrolux

Pannello display LED sull'unità interna

RISCALDAMENTO/ RAFFREDDAMENTO

Defrost Operation Timer

1 2 3 4 5 6

RAFFREDDAMENTO

Operation Timer

1 3 4 5 6

1 Spia Auto

Si accende durante il funzionamento in modalità Auto.

2 Spia Defrost

(solo per i modelli combinati caldo & freddo) Questa spia si accende quando il condizionatore inizia a sbrinare automaticamente o quando viene attivata la funzione di controllo dell'aria calda nella modalità riscaldamento.

3 Indicatore della temperatura

Visualizza le temperature impostate quando il condizionatore è in funzione.

4 Spia funzionamento

Questa spia si accende quando il condizionatore è in funzione.

5 Spia timer

Questa spia si accende quando il Timer viene attivato/disattivato.

Altre funzioni Modalità Sleep

Questa funzione fa sì che l'apparecchio aumenti (freddo) o diminuisca (caldo) di 1° C all'ora per le prime due ore, poi successiva-

mente rimanga costante per le successive 5 ore, quindi si spenga automaticamente. Garantisce una piacevole temperatura e consente di risparmiare energia.

Funzione Auto-Restart

In caso di blackout, dopo il ripristino dell'alimentazione l'apparecchio recupera automaticamente le impostazioni iniziali.

Funzione Clean Air (se disponibile)

La qualità dell'aria è la chiave del comfort: questo condizionatore può essere dotato di uno ionizzatore o collettore di polveri al plasma (a seconda dei modelli). Lo ionizzatore permette di generare anioni in abbondanza e riempire l'ambiente di aria fresca e naturale. Per tutta la famiglia, aria naturale, pura e sana tutti i giorni. Il collettore di polveri al plasma può generare una zona di ionizzazione. L'aria viene fatta passare attraverso un campo al plasma: attraverso il generatore di ioni ad alta tensione il 95% di polveri, fumo e pollini è trattenuto nel filtro elettrostatico.

Pannello facile da pulire

Il pannello anteriore può facilmente essere tolto e pulito periodicamente.

Funzione Self-diagnosis e Auto-protection

Questa funzione può rilevare elettronicamente eventuali errori e visualizzare la diagnosi con una serie di LED lampeggianti nell'unità interna. Qualora si verifichi un errore, l'apparecchio entra automaticamente nella modalità protezione.

Funzione Feel (se disponibile)

Il telecomando funziona come termostato a distanza e consente il controllo preciso della temperatura nella posizione in cui si trova. Per attivare la funzione Feel, puntare il telecomando verso l'apparecchio e premere il tasto Feel. Sul display viene visualizzata la temperatura effettiva nella posizione in cui si trova il telecomando. Il telecomando invia questo segnale al condizionatore ad intervalli di 3 minuti fino a quando non si preme nuovamente il tasto Feel. Se l'unità non riceve nessun segnale Feel per un periodo di 7 minuti, viene emesso un segnale acustico per indicare che la modalità Feel è terminata.

Funzioni del telecomando

electrolux 7

7 15

Tasto ON/OFF: Premere questo tasto per avviare l'apparecchio, premere nuovamente il tasto per interrompere il funzionamento.

Importante COOL solo per il modello senza funzione HEAT.

3 Tasto SWING: Premendo questo tasto,

il deflettore oscilla in alto e in basso automaticamente. Premere nuovamente questo tasto per fermare il deflettore.

Tasto SLEEP: Premere questo tasto per entrare nella modalità operativa di risparmio energetico. Premere nuovamente questo tasto per annullare l'impostazione. Questa funzione può essere utilizzata solo con le modalità COOL, HEAT e AUTO e mantiene la temperatura ideale per le persone.

Importante Se l'apparecchio è in modalità SLEEP, premendo qualsiasi altro tasto l'impostazione viene annullata.

Tasto FEEL (se disponibile): Premere questo tasto per attivare il termostato a distanza che consente il controllo preciso della temperatura nella posizione in cui si trova.

6 Tasto AIM: Premere questo tasto per

cambiare l'angolo di oscillazione del deflettore. Ogni volta che si preme il tasto, l'angolo del deflettore cambia di 6 gradi. Quando l'inclinazione del deflettore è tale da influire sull'effetto di raffreddamento o riscaldamento del condizionatore, viene automaticamente modificata. Quando si preme questo tasto non appare nessun simbolo sul display.

Tasto RESET a scomparsa: Premendo il tasto a scomparsa RESET, tutte le impostazioni sono annullate e il telecomando ritorna alle impostazioni iniziali.

8 electrolux

Tasto TEMP/TIME: Premere il tasto

per aumentare l'impostazione della temperatura interna o per regolare il TIMER in senso orario. Premere il tasto

per diminuire l'impostazione della temperatura interna o per regolare il TIMER in senso antiorario.

9 Tasto FAN: Permette di selezionare la

velocità della ventola, secondo quattro successive impostazioni: AUTO, LOW, MED o HIGH. Ogni volta che si preme questo tasto, la velocità della ventola cambia.

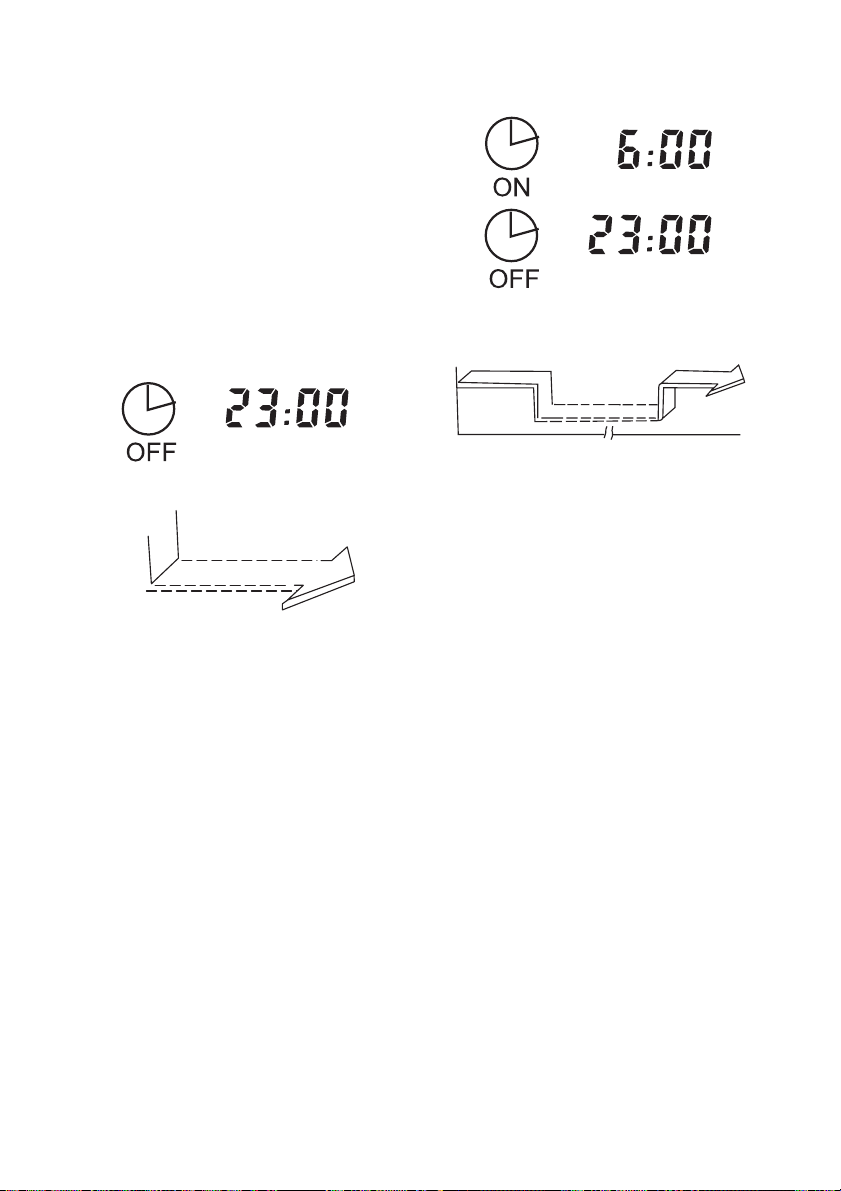

10 Tasto TIMER: Questo tasto consente di

preimpostare l'ora di accensione (ON) e spegnimento (OFF) dell'apparecchio.

11 Tasto CANCEL: Premere questo tasto

per annullare le impostazioni TIMER ON/ OFF.

Tasto TURBO: Premendo questo tasto in modalità COOL, l'apparecchio incrementa la potenza operativa. Premere nuovamente questo tasto per annullare la funzione TURBO.

13 Tasto CLOCK: Consente di impostare

l'orologio.

14 Tasto LED: Premere questo tasto per

annullare la visualizzazione sul display del condizionatore, premerlo nuovamente per attivarla.

15 Tasto LOCK a scomparsa: Premendo

il tasto a scomparsa LOCK, tutte le impostazioni attuali sono bloccate e il telecomando non esegue alcuna operazione ad eccezione di LOCK. Premere nuovamente questo tasto per annullare la modalità LOCK.

Spie sul telecomando

1 2 3

Spia di trasmissione

Questa spia si accende quando il telecomando trasmette un segnale all'unità interna.

2 Spia modalità

Visualizza la modalità operativa corrente. Le modalità disponibili sono AUTO ( COOL (

), DRY ( ), HEAT ( ) (non

presente sui modelli solo freddo), FAN ONLY (

) e di nuovo AUTO ( ).

3 Spia ON/OFF

Viene visualizzata quando si preme il tasto ON/OFF. Premere nuovamente il tasto ON/OFF per spegnerla.

Spia temperatura

Mostra le impostazioni della temperatura (da 17° C a 30° C). Se si imposta la modalità operativa FAN ONLY, non viene visualizzata nessuna impostazione.

5 Spia Lock

Viene visualizzata quando si preme il tasto LOCK. Premere nuovamente il tasto LOCK per spegnerla.

6 Spia della velocità della ventola

Visualizza la velocità della ventola selezionata: AUTO e tre livelli di velocità "

" (LOW) " " (MED) "

" (HIGH). Visualizza AUTO quando la modalità operativa è AUTO o DRY.

Spia Sleep

Viene visualizzata quando si preme il tasto SLEEP. Premere nuovamente il tasto SLEEP per spegnerla.

electrolux 9

Tutte le spie sul telecomando sono indicate a soli fini illustrativi.

8 Spia timer

Indica il Timer (00:00 - 23:50) o l'orologio.

L'orologio è riportato solo quando è impostato il timer AUTO-ON/OFF. Quando è attiva la funzione AUTOTIMER, viene visualizzata l'ora AUTO-ON/OFF. Per visualizzare l'ora corrente, premere il tasto CLOCK.

Prima di utilizzare l'apparecchio per la prima volta

Preparazione

Attenzione

• Contattare un tecnico specializzato per l'installazione.

• Inserire correttamente la spina nella presa.

• Non utilizzare un cavo di alimentazione danneggiato o non idoneo.

• Non utilizzare prese multiple.

• Non utilizzare una prolunga.

• Non accendere/spegnere l'apparecchio inserendo/estraendo la spina dalla presa di corrente.

Posizione del telecomando

ricezione dei segnali del telecomando da parte dell'unità interna.

• Evitare di versare liquidi sul telecomando. Non esporre il telecomando alla luce diretta del sole o a fonti di calore.

• Se il ricevitore dei segnali infrarossi sull'unità interna è esposto alla luce diretta del sole, il condizionatore può non funzionare correttamente. Evitare che la luce diretta del sole colpisca il ricevitore proteggendolo con tende.

• Se altri apparecchi elettrici rispondono al telecomando, spostare tali apparecchi oppure consultare il rivenditore locale.

Sostituzione delle batterie

Il telecomando è alimentato con due batterie a secco alcaline (2 x AAA 1,5 Volt). Non utilizzare batterie ricaricabili.

1. Sfilare il coperchio del vano batterie (nella parte posteriore del telecomando) facendolo slittare, sostituire le batterie usate con quelle nuove, rispettando le polarità indicate. Verificare che la polarità delle batterie (+) e (-) sia stata rispettata.

2. Riposizionare il coperchio.

• Mantenere il telecomando ad una distanza tale da potere raggiungere il ricevitore sull'unità interna (distanza massima 8 m).

• Se si seleziona il funzionamento con il timer, il telecomando automaticamente trasmette all'unità interna il segnale all'ora specificata.

• Se si tiene il telecomando in una posizione che impedisce la corretta trasmissione del segnale, possono passare anche 15 minuti prima che il segnale sia ricevuto.

Attenzione

• Il condizionatore non funziona se tende, porte o altri oggetti ostruiscono la

10 electrolux

Importante

• Quando si sostituiscono le batterie, non impiegare batterie vecchie o di tipi diversi per evitare il cattivo funzionamento del telecomando.

• Se si prevede di non utilizzare il telecomando per alcune settimane, togliere le batterie per evitare che eventuali perdite lo danneggino.

• La durata media delle batterie con impiego normale è di circa sei mesi.

• Sostituire le batterie quando non viene emesso nessun segnale acustico dall'unità interna oppure se la spia di trasmissione sul telecomando non si accende.

Impostazione dell'orologio

Prima di azionare il condizionatore, impostare l'orologio del telecomando seguendo la procedura indicata in questa sezione. Il pannello dell'orologio sul telecomando visualizza l'ora indipendentemente che il condizionatore sia in uso o meno.

Impostazione iniziale dell'orologio

Dopo avere inserito le batterie nel telecomando, il pannello dell'orologio visualizza "0:00" e incomincia a lampeggiare.

Tasto di regolazione TEMP/TIME

– Premere questo tasto per impostare

l'ora.

Avanti. Indietro.

– Ogni volta che si preme questo tasto,

l'ora si sposta in avanti o indietro di un minuto, a seconda del tasto premuto. L'ora cambia tanto più velocemente quanto più rapidamente si preme il tasto.

– Tenendo premuto il tasto senza rila-

sciarlo l'ora si sposta in avanti o indietro di 10 minuti, a seconda del tasto premuto.

2. Tasto CLOCK Dopo avere visualizzato l'ora desiderata, premere il tasto CLOCK oppure rilasciare

o e attendere 5 secondi: l'ora smette di lampeggiare e l'orologio incomincia a funzionare.

Successiva regolazione dell'orologio

Premere il tasto CLOCK sul telecomando per circa 3 secondi, il segno di due punti (:) sul display incomincia a lampeggiare. Per impostare un nuovo orario, seguire i punti 1 e 2 della sezione sull'impostazione iniziale dell'orologio.

Importante L'ora dell'orologio deve essere impostata prima di azionare la funzione AUTO-TIMER. Se si regola l'ora dell'orologio dopo avere impostato il timer AUTO-ON/ OFF, il telecomando invia le informazioni modificate all'unità.

– La precisione dell'orologio è entro 15

secondi al giorno.

Attenzione Elettricità statica o altri fattori (nel caso di tensioni molto alte) possono determinare l'inizializzazione dell'orologio sul telecomando. Se il telecomando viene inizializzato ("0:00" lampeggianti), occorre regolare nuovamente l'orario prima di avviare il condizionatore.

Azionamento dell'apparecchio

Funzionamento base

Quando si imposta il condizionatore in modalità AUTO, l'apparecchio seleziona automaticamente le funzioni di condizionamento, riscaldamento (solo freddo per i modelli senza riscaldamento) o solo la ventola, a seconda della temperatura selezionata e della temperatura ambiente. Dopo avere selezionato la modalità operativa, le condizioni sono memorizzate nella memoria del microcomputer dell'unità. Pertanto il condizionatore incomincia a funzionare alle stesse condizioni semplicemente premendo il tasto ON/OFF sul telecomando.

Avvio

Verificare che la spina dell'unità sia inserita e che vi sia corrente. La spia OPERATION sul pannello dell'unità interna incomincia a lampeggiare.

1. Tasto di selezione della modalità (MODE). Premere per selezionare AUTO.

2. Tasto TEMP/TIME Impostare la temperatura desiderata. Di solito si seleziona 22° C.

3. Tasto ON/OFF Quando il telecomando è spento, premere questo tasto per avviare il condizionatore.

electrolux 11

Arresto

Tasto ON/OFF Premere nuovamente questo tasto per fermare il condizionatore. Se non si gradisce la modalità AUTO, selezionare manualmente le condizioni desiderate. Se si seleziona la modalità AUTO, non deve essere impostata la velocità della ventola. La velocità della ventola viene regolata automaticamente.

Raffreddamento/riscaldamento/solo ventola

Avvio

Verificare che la spina dell'unità sia inserita e che vi sia corrente. La spia OPERATION sul pannello dell'unità interna incomincia a lampeggiare.

1. Tasto di selezione della modalità (MODE)

12 electrolux

Premere questo tasto per selezionare COOL, HEAT (non presente sui modelli solo freddo) o FAN ONLY

2. Tasto TEMP/TIME Impostare la temperatura desiderata; quella più indicata è compresa tra 21° C e 24° C.

3. Tasto della velocità della ventola (FAN SPEED) Premere questo tasto per selezionare la modalità "AUTO" "LOW", "MED" e "HIGH"

4. Tasto ON/OFF Quando il telecomando è spento, premere questo tasto per avviare il condizionatore.

1. Tasto di selezione della modalità (MODE) Premere e selezionare DRY.

2. Tasto TEMP/TIME Premere il tasto "TEMP/TIME" per impostare la temperatura desiderata.

3. Tasto ON/OFF Quando il telecomando è spento, premere questo tasto per avviare il condizionatore.

Arresto

Tasto ON/OFF Premere nuovamente questo tasto per fermare il condizionatore. La modalità FAN ONLY non permette di regolare la temperatura. Pertanto, eseguire solo i punti 1,3 e 4 per selezionare questa modalità.

Operazione di deumidificazione Avvio

Verificare che la spina dell'unità sia inserita e che vi sia corrente. La spia OPERATION sul pannello dell'unità interna incomincia a lampeggiare.

Arresto

Tasto ON/OFF Premere nuovamente questo tasto per fermare il condizionatore. La velocità della ventola non può essere regolata quando l'unità è nelle modalità AUTO e DRY.

• La modalità di deumidificazione seleziona

automaticamente il funzionamento corrispondente in base alla differenza tra la temperatura impostata e la temperatura ambiente effettivamente rilevata.

• La temperatura è regolata durante la deumidificazione mediante successiva attivazione/disattivazione della funzione freddo o solo ventola. La velocità della ventola viene impostata su LOW.

electrolux 13

ab°C

Funzionamento del timer

xy°C

1. Tasto TIMER

Premere il tasto TIMER come richiesto. L'impostazione attuale del timer è visualizzata insieme alla spia TIMER ON o TIMER OFF e lampeggia.

2. Tasto TEMP/TIME

Premere questo tasto per impostare l'ora desiderata.

Avanti

Indietro Ogni volta che si preme questo tasto, l'ora si sposta in avanti o indietro di 10 minuti, a seconda del tasto premuto. L'ora cambia tanto più velocemente quanto più rapidamente si preme il tasto.

3. Ogni volta che si preme questo tasto, l'ora si sposta in avanti o indietro di 10 minuti, a seconda del tasto premuto. L'ora cambia tanto più velocemente quanto più rapidamente si preme il tasto.

Annullamento

Tasto CANCEL Premere questo tasto per annullare le impostazioni del timer.

Modifica delle impostazioni

Eseguire i punti 1, 2 e 3 per cambiare le impostazioni.

Attenzione

• Se si seleziona il funzionamento con il timer, il telecomando automaticamente trasmette all'unità interna il segnale del timer all'ora specificata. Pertanto, tenere il telecomando in una posizione dalla quale possa trasmettere correttamente il segnale all'unità interna.

• L'orario effettivo di funzionamento impostato mediante il telecomando è limitato a 24 ore.

Esempio di impostazione del timer TIMER ON (il timer accende il condiziona-

tore) La funzione TIMER ON è utile quando si desidera accendere automaticamente l'unità per esempio prima di tornare a casa. Il condizionatore si accende automaticamente all'ora impostata.

Importante L'ora viene registrata entro un periodo di 0,5 secondi (dopo avere premuto il tasto TEMP/TIME), per cui si dovrebbe tenere premuto il tasto fino a quando non viene visualizzata l'ora desiderata. In caso contrario, occorre ripetere nuovamente la procedura.

14 electrolux

Start

Off

6:00

Esempio:

Per accendere il condizionatore alle 6:00 a.m.

1. Premere il tasto TIMER: la spia TIMER ON si accende e l'ora dell'impostazione lampeggia (se il display visualizza proprio le 6:00, dopo 3 secondi la funzione TIMER ON viene attivata automaticamente).

2. Mediante il tasto TEMP/TIME visualizzare "6:00" sul display TIMER ON del telecomando.

3. Dopo 0,5 secondi la spia TIMER ON smette di lampeggiare e questa funzione è attivata.

TIMER OFF (il timer spegne il condizionatore) La funzione TIMER OFF è utile quando si desidera spegnere automaticamente l'unità, per esempio dopo essere andati a letto. Il condizionatore si spegne automaticamente all'ora impostata.

Esempio:

Per spegnere il condizionatore alle 23:00 p.m.

1. Premere il tasto TIMER: la spia TIMER OFF si accende e l'ora dell'impostazione lampeggia (se il display visualizza proprio le 23:00, dopo 3 secondi la funzione TIMER OFF viene attivata automaticamente).

2. Mediante il tasto TEMP/TIME visualizzare "23:00" sul display TIMER OFF del telecomando.

3. Questa funzione viene attivata 0,5 dopo avere rilasciato il tasto TEMP/TIME.

COMBINED TIMER (imposta sia l'accensione che lo spegnimento dell'apparecchio mediante timer) TIMER OFF - TIMER ON (acceso - spento - avvio funzionamento) Questa funzione è pratica se si desidera fermare il condizionatore dopo essere andati a letto e si desidera riaccenderlo la mattina seguente prima di alzarsi o, successivamente, prima di tornare a casa.

Start

23:00

Stop

6:00

Esempio:

Adesso sono le 20:00. Si desidera che il condizionatore si spenga alle 23:00 e si riaccenda la mattina successiva alle 6:00.

1. Premere il tasto TIMER fino a visualizzare la spia TIMER OFF e visualizzare l'ora impostata lampeggiante.

2. Mediante il tasto TEMP/TIME visualizzare "23:00" sul display TIMER OFF.

Stop

23:00

3. Premere nuovamente il tasto TIMER per visualizzare TIMER ON.

4. Mediante il tasto TEMP/TIME visualizzare "6:00" sul display TIMER ON.

5. Dopo 0,5 secondi la spia TIMER ON smette di lampeggiare e questa funzione è attivata.

TIMER ON - TIMER OFF (spento - avvio - arresto funzionamento) Questa funzione è pratica se si desidera accendere il condizionatore prima di alzarsi e spegnerlo dopo essere usciti di casa.

Start

electrolux 15

Dopo la selezione della modalità Cooling, la temperatura impostata di raffreddamento aumenta di 1°C ogni 2 ore. Dopo 2 ore, the la temperatura impostata viene mantenuta e il motore della ventola viene impostato alla velocità LOW. Dopo altre 5 ore, l'unità si spegne automaticamente.

Off

6:00

Esempio:

Si desidera che il condizionatore si accenda alle 6:00 della mattina seguente e si spenga alle 8:00.

1. Premere il tasto TIMER: viene visualizzato lampeggiante TIMER ON.

2. Mediante il tasto TEMP/TIME visualizzare "6:00" sul display TIMER ON del telecomando.

3. Premere nuovamente il tasto TIMER per visualizzare TIMER OFF.

4. Mediante il tasto TEMP/TIME visualizzare "08:00" sul display TIMER OFF.

5. Dopo 0,5 secondi la spia TIMER OFF smette di lampeggiare e questa funzione è attivata.

Modalità Sleep

Quando si preme il tasto SLEEP (1), viene attivata la funzione di risparmio energetico.

Stop

8:00

1°C

xy°C

Dopo la selezione della modalità Heating, la temperatura impostata di riscaldamento diminuisce di 1°C ogni 2 ore. Dopo 2 ore, the la temperatura impostata viene mantenuta e il motore della ventola viene impostato alla velocità LOW. Dopo altre 5 ore, l'unità si spegne automaticamente.

1°C

1h 1h

16 electrolux

xy°C

1°C

1h 1h

2. Premendo il tasto a scomparsa RESET (2), tutte le impostazioni attuali sono annullate e si ritorna alle impostazioni di fabbrica.

Funzione dei tasti del display digitale

1°C

Defrost Operation Timer

Nella modalità AUTO, la temperatura aumenta o diminuisce di 1°C all'ora, a seconda della modalità selezionata per due ore dopo la selezione della modalità SLEEP. Dopo 2 ore, the la temperatura impostata viene mantenuta e il motore della ventola viene impostato alla velocità LOW. Dopo altre 5 ore, l'unità si spegne automaticamente. La modalità SLEEP permette di ridurre il rumore e di creare un maggior comfort ambientale per dormire.

Funzione Reset e Lock

1. Premendo il tasto a scomparsa LOCK (1), tutte le impostazioni attuali sono bloccate e il telecomando non esegue alcuna operazione ad eccezione di LOCK. Utilizzare la modalità LOCK quando si desidera evitare modifiche accidentali delle impostazioni. Premere nuovamente il tasto LOCK per annullare la modalità LOCK. Il simbolo di un lucchetto appare nella parte inferiore sinistra del telecomando quando la funzione LOCK è attivata.

Operation Timer

OFF

Quando si preme il tasto LED, il display di impostazione della temperatura dell'unità interna si spegne. Premere nuovamente il tasto per riattivare il display. Questa funzione è utile se si desidera spegnere il display quando si dorme (solo per i modelli a solo raffreddamento, senza "Def").

Funzione del tasto TURBO

Premendo il tasto TURBO (1) nella modalità freddo, il condizionatore entra in modalità TURBO con velocità altissima del compressore e raggiunge la temperatura impostata più rapidamente. Dopo avere funzionato per 20 minuti nella modalità TURBO, la ventola dell'unità interna passa automaticamente alla velocità preimpostata. In alternativa, premere nuovamente il tasto TURBO per annullare la funzione TURBO.

electrolux 17

Funzione del tasto Feel (se disponibile)

Quando si preme il tasto SLEEP viene attivato il termostato a distanza. Il display sul telecomando mostra la temperatura impostata e l'unità funziona per mantenere tale temperatura nel locale in cui si trova il telecomando. Premere nuovamente il tasto FEEL per annullare la funzione FEEL.

Controllo del flusso di aria

• Regolare la direzione del flusso d'aria cor-

rettamente, per evitare di creare situazioni sgradevoli o creare differenze di temperatura in un locale.

• Regolare i deflettori orizzontali mediante il

telecomando.

• Regolare i deflettori verticali (A) manual-

mente.

mando per muovere il deflettore nella direzione desiderata. Ogni volta che si preme il tasto, l'angolo del deflettore cambia di 6 gradi.

Per orientare la direzione del flusso d'aria verso sinistra - destra (manualmente)

Eseguire queste regolazioni prima di accendere l'apparecchio perché, se acceso, le dita potrebbero rimanere intrappolate nella ventola.

Per orientare la direzione del flusso d'aria verso l'alto o il basso

Eseguire questa funzione mentre l'unità è in funzione. Premere il tasto AIM sul teleco-

Per impostare la direzione del flusso d'aria verso l'alto o il basso automaticamente

Eseguire questa funzione mentre l'unità è in funzione.

18 electrolux

• Premere il tasto SWING sul telecomando

per muovere il deflettore orizzontale verso l'alto e il basso automaticamente. Per arrestare la funzione, premere il tasto SWING

• nuovamente.

successivo malfunzionamento dell'apparecchio. Qualora i deflettori non funzionino correttamente, spegnere immediatamente e riavviare il condizionatore.

• Quando il condizionatore viene riacceso subito dopo essere stato spento, è possibile che il deflettore orizzontale non si muova per circa 10 secondi.

• Non si dovrebbe impostare un angolo di apertura dei deflettori orizzontali troppo piccolo, poiché sia il raffreddamento che il riscaldamento potrebbero risultare danneggiati a causa di una superficie limitata per il flusso d'aria.

• Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.

• Quando il condizionatore viene collegato all'alimentazione (funzionamento iniziale), il deflettore orizzontale può emettere un suono per circa 10 secondi: tutto ciò è normale.

Azionamento manuale

Le unità sono dotate di un interruttore per attivare la modalità di azionamento manuale. Questo interruttore può essere utilizzato come dispositivo di emergenza per accendere/ spegnere l'apparecchio qualora non si trovi il telecomando o qualora non funzioni.

1. Afferrare e sollevare il pannello anteriore (1) fino a fissarlo sentendo un clic.

Attenzione

• I tasti SWING & FIX sono disattivati quando il condizionatore non è in funzione (anche quando è impostata la funzione TIMER ON).

• Non azionare il condizionatore per lunghi periodi con la direzione del flusso d'aria rivolta verso il basso nelle modalità freddo o deumidificazione. In caso contrario, si può formare della condensa sulla superficie dei deflettori orizzontali, con la conseguente caduta di gocce sul pavimento o sui mobili.

• Non spostare manualmente i deflettori orizzontali. Utilizzare sempre il tasto SWING & FIX. Spostando questo deflettore manualmente può causare il

2. Premere il pulsante del controllo manuale (2) fino a quando non si accende la spia AUTO; l'unità funziona in modalità forzata AUTO (la temperatura di default è 24° C).

3. Chiudere con decisione il pannello riportandolo nella posizione originale.

Attenzione

• Dopo avere azionato il tasto manuale, si passa da una modalità operativa al-

Altri suggerimenti e consigli

Temperatura operativa

Raffreddamento Riscaldamento Operazione di deu-

Temperatura ambiente

Temperature esterne

Attenzione

1. Se il condizionatore viene impiegato

in condizioni diverse da quelle precedenti, alcune funzioni di protezione possono essere attivate e causare un funzionamento anomalo dell'apparecchio.

2. Umidità relativa dell'ambiente inferio-

re a 80%. Se il condizionatore funziona in tali condizioni, la superficie può coprirsi di condensa. Aprire alla massima angolazione il deflettore verticale (verticalmente rispetto al pavimento) e impostare la modalità della ventola HIGH.

3. Le prestazioni migliori vengono rag-

giunte tra queste temperature operative.

Funzionamento ottimale

Per raggiungere le prestazioni ottimali, si noti quanto segue:

17 ° C ~ 32 ° C 17 ° C ~ 27 ° C 10 ° C ~ 23 ° C

18 ° C ~ 50 ° C 21° C ~ 52° C

(solo per i modelli speciali tropicali)

electrolux 19

l'altra secondo il seguente ordine: AUTO, COOL quindi OFF.

• Premere due volte il tasto, l'apparecchio funziona in modalità forzata COOL.

• Premendo il tasto una terza volta, l'unità si spegne

• La modalità forzata COOL è utilizzata per i test.

• Per tornare al funzionamento mediante telecomando, è sufficiente utilizzare direttamente quest'ultimo.

midificazione

10 ° C ~ 50 ° C

-15 ° C ~ 34 ° C

21° C ~ 52° C (solo per i modelli speciali tropicali)

• Indirizzare la direzione del flusso d'aria in modo che investa direttamente le persone.

• Regolare la temperatura per raggiungere il più alto livello di comfort. Non regolare l'unità a livelli eccessivi di temperatura.

• Chiudere porte e finestre nelle modalità COOL o HEAT per non ridurre le prestazioni.

• Mediante il tasto TIMER ON sul telecomando selezionare a che ora si desidera avviare il condizionatore.

• Non mettere nessun oggetto vicino all'entrata o all'uscita dell'aria per non ridurre l'efficacia del condizionatore o addirittura interromperne il funzionamento.

• Pulire frequentemente il filtro dell'aria per non ridurre la capacità di raffreddamento/ riscaldamento dell'apparecchio.

• Non azionare l'unità con i deflettori orizzontali nella posizione chiusa.

20 electrolux

Pulizia e manutenzione

L'unità è stata progettata per funzionare per lunghi periodi di tempo richiedendo interventi di manutenzione minimi. Tuttavia occorre

Elemento Operazioni di manutenzione Frequenza consigliata

Filtro polveri Pulire Ogni mese o più spesso, se neces-

Filtri aria Sostituire/pulire Ogni 4 mesi Unità interna Pulire Ogni mese o più spesso, se neces-

Vaschetta dell'acqua e la tubazione di evacuazione

Bobine interne/esterne Pulire Ogni stagione prima di avviare l'ap-

1) Questa operazione deve essere eseguita esclusivamente da personale qualificato.

Pulire ed eliminare eventuali intasamenti

Avvertenza È necessario spegnere il condizionatore e scollegare l'alimentazione prima di eseguire operazioni di pulizia.

Pulizia dell'unità interna e del telecomando

Attenzione

• Utilizzare un panno asciutto per pulire l'unità interna e il telecomando.

eseguire con regolarità le seguenti operazioni di manutenzione.

sario

sario Ogni stagione prima di avviare l'ap-

parecchio

• Se l'unità interna dovesse essere molto sporca, si può utilizzare un panno bagnato con acqua fredda.

• Il pannello anteriore dell'unità interna può essere smontato e pulito con acqua. Asciugare poi con un panno asciutto

• Per pulire l'unità non utilizzare panni o piumini imbevuti di sostanze chimiche.

Pulizia dei filtri Importante Prima di eseguire qualsiasi

operazione di pulizia occorre disattivare l'alimentazione elettrica.

Se il filtro antipolveri è intasato, l'efficienza di raffreddamento dell'unità è limitata. Pulire il filtro ogni mese o più spesso, se necessario.

1. Afferrare e sollevare il pannello anteriore dell'unità interna fino a fissarlo sentendo un clic.

2. Afferrare la maniglia del filtro antipolveri (A) e sollevarlo leggermente per estrarlo dal supporto del filtro, poi spingerlo verso il basso.

3. Togliere il FILTRO PER LA POLVERE dall'unità interna. – Pulire il FILTRO PER LA POLVERE con

un aspirapolvere o con acqua, poi asciugarlo in un luogo fresco.

electrolux 21

4. Togliere dal supporto i filtri per l'aria (B, C): collettore di polveri al plasma / filtro agli ioni di argento /Bio filtro/ filtro alla vitamina C /filtro purificatore dell'aria 3M (a seconda dei casi). L'installazione/rimozione del filtro è leggermente diversa da un modello all'altro. Seguire l'immagine seguente.

– Pulire il filtro purificatore dell'aria alme-

no una volta al mese e sostituirlo ogni 4-5 mesi.

– Pulire con un aspirapolvere (se dispo-

nibile).

Attenzione Non toccare il filtro collettore di polveri al plasma (se presente) per 10 minuti dopo avere aperto il pannello anteriore per non causare una scossa elettrica.

5. Rimontare il filtro purificatore dell'aria.

22 electrolux

6. Inserire la parte superiore del filtro antipolvere nell'unità, prestando attenzione che i bordi sinistro e destro siano correttamente installati e rimontare il filtro.

Manutenzione generale

Se non si prevede di utilizzare il condizionatore per lunghi periodi di tempo:

1. Azionare l'apparecchio nella modalità solo ventola per 3~4 ore per asciugare completamente l'unità.

2. Spegnere l'apparecchio e togliere la spina.

3. L'unità esterna richiedere operazioni di manutenzione e pulizia periodiche. Non

cercare di eseguire tali operazioni personalmente. Contattare il rivenditore o il centro di assistenza locale.

Controlli da eseguire prima della messa in funzione

• Controllare che i cavi non siano rotti o scollegati.

• Controllare che il filtro per la polvere sia installato.

• Controllare che l'entrata e l'uscita dell'aria non siano ostruite se il condizionatore è rimasto inoperativo per un lungo periodo di tempo.

Attenzione

• Quando si estrae il filtro dell'aria, non toccare le parti metalliche dell'unità. Attenzione a non ferirsi toccando le parti metalliche affilate.

• Non pulire la parte interna del condizionatore con acqua. La penetrazione di acqua all'interno può danneggiare l'isolamento e portare a scosse elettriche.

• Quando si pulisce l'apparecchio, verificare che l'alimentazione e il disgiuntore siano scollegati.

Come comportarsi se …

Spegnere immediatamente il condizionatore se si verifica uno dei casi seguenti. Scollegare l'alimentazione e contattare il più vicino centro assistenza.

Se appare uno dei codici di errore sulla finestra LED, scollegare l'alimentazione e contattare il centro assistenza: (FARE RIFERIMENTO ALLA TABELLA DEI CODICI DI ERRORE)

Problema

Problema Causa Intervento

L'apparecchio non si accende

Il fusibile brucia spesso o il disgiuntore scatta frequentemente. Altri oggetti o acqua entrano nel condizionatore. Il telecomando non funziona o funziona in maniera anomala. Altre situazioni anomale.

Interruzione alimentazione Attendere il ripristino della cor-

La spina può essere scollegata. Controllare che la spina sia cor-

Il fusibile può essere consumato. Sostituire il fusibile. La batteria del telecomando può

essere consumata. L'ora impostata con il timer può

non essere corretta.

rente.

rettamente inserita nella presa.

Sostituire la batteria.

Attendere o annullare le impostazioni.

Problema Causa Intervento

Impostazione sbagliata della temperatura.

L'apparecchio non raffredda o

non riscalda bene l'ambiente

(solo per i modelli con opzione

freddo/caldo) pur uscendo l'aria

dal condizionatore

Se non è possibile risolvere il problema, contattare il rivenditore locale o il più vicino centro di assistenza. Informare il personale contattato dei problemi riscontrati e del modello dell'unità.

Il filtro dell'aria è bloccato. Pulire il filtro dell'aria. Le porte o le finestre sono aper-

te. L'entrata o l'uscita dell'aria sul-

l'apparecchio interno o esterno sono ostruite.

La protezione del compressore di 3 minuti è stata attivata.

sempre ad un centro di assistenza autorizzato.

Prima di contattare il centro di assistenza, eseguire i seguenti controlli:

Importante Non cercare di eseguire tali riparazioni personalmente. Rivolgersi

Problema Intervento

Il condizionatore non si accende Controllare quanto segue:

Se il condizionatore non raffredda in maniera soddisfacente.

Se il telecomando non funziona. Controllare quanto segue:

• C'è corrente nella presa?

• Controllare il fusibile o il disgiuntore!

• È stato impostato il timer? Controllare quanto segue:

• È stata impostata una temperatura corretta?

• Il filtro per la polvere è sporco? Pulire e rimontare il filtro.

• Sono le entrate e le uscite dell'unità esterna bloccate?

• Sono chiuse le porte e le finestre?

• Importante! Il raggio operativo del telecomando è limitato a 8 metri dall'unità interna.

• Funzionano le batterie? Sostituire le batterie, se necessario.

• Sono state inserite correttamente le batterie? Controllare che sia stata rispettata la polarità + e -.

Quanto segue può verificarsi durante il normale funzionamento.

Problema Causa e rimedio

Una nebbia bianca esce dall'unità interna.

• La grande differenza di temperatura tra l'aria in entrata e quella in uscita in modalità COOL in un ambiente interno con un'elevata umidità relativa può determinare la formazione di una nebbia bianca.

• L'umidità derivante dal processo di sbrinamento può determinare la formazione di una nebbia bianca quando il condizionatore viene riacceso in modalità HEAT dopo lo sbrinamento.

electrolux 23

Impostare la temperatura correttamente. Per la descrizione dettagliata, fare riferimento al capitolo sul funzionamento dell'apparecchio.

Chiudere porte o finestre.

Eliminare le ostruzioni, poi avviare nuovamente l'unità.

Attendere.

24 electrolux

Problema Causa e rimedio

Leggero rumore del condizionatore • Quando il compressore funziona o ha appena smesso di

funzionare si può sentire un leggero suono sibilante. Si tratta dello scorrere o del fermarsi del refrigerante.

• Quando il compressore funziona o ha appena smesso di funzionare si può sentire anche un suono "cigolio". Si tratta dell'espansione dovuta al calore e della contrazione dovuta al freddo delle parti in plastica nell'unità quando la temperatura cambia.

• Un rumore può inoltre essere dovuto al ritorno alla posizione originale dei deflettori alla prima accensione.

Dall'unità interna esce della polvere. Si tratta di un fenomeno normale quando il condizionatore non

è stato utilizzato per un lungo periodo o al primo impiego dell'apparecchio.

Dall'unità interna esce un odore particolare.

Il condizionatore passa alla modalità FAN only dalle modalità COOL o HEAT.

Ciò è causato dal fatto che l'unità interna rilascia odori permeati da materiali di costruzione, mobili o fumo.

Quando la temperatura interna raggiunge la temperatura impostata sul condizionatore, il compressore si arresta automaticamente e l'apparecchio passa alla modalità FAN only. Il compressore si avvia nuovamente quando la temperatura interna si alza o si abbassa rispetto a quella impostata, rispettivamente nella modalità COOL o HEAT.

Sulla superficie dell'unità interna si formano delle gocce di acqua.

Si può verificare quando l'apparecchio funziona in modalità freddo in un ambiente con umidità relativa alta (superiore all'80%). Regolare i deflettori orizzontali alla posizione di massima uscita dell'aria e selezionare la velocità della ventola HIGH.

Modalità riscaldamento Il condizionatore assorbe calore dall'unità esterna e lo rilascia

mediante l'unità interna durante l'operazione di riscaldamento. Quando la temperatura esterna scende, cala di conseguenza anche il calore fatto entrare dal condizionatore. Al tempo stesso, aumenta anche il carico di riscaldamento del condizionatore, a causa di una maggiore differenza tra la temperatura interna ed esterna. Se il condizionatore non dovesse essere in grado di raggiungere una temperatura soddisfacente, è consigliabile utilizzare un ulteriore apparecchio di riscaldamento.

Funzione Auto-Restart Un problema nell'alimentazione durante il funzionamento ar-

resta completamente l'apparecchio. Per gli apparecchi non dotati della funzione Auto-restart, al ripristino dell'alimentazione la spia OPERATION sull'unità interna inizia a lampeggiare. Per riprendere il funzionamento, premere il tasto ON/OFF sul telecomando. Per gli apparecchi dotati della funzione Autorestart, al ripristino dell'alimentazione, trascorso un intervallo di 3 minuti per proteggere il compressore, l'unità riparte automaticamente ripristinando dalla memoria tutte le impostazioni precedenti.

Influenza di lampi o di apparecchi senza fili

I lampi o la vicinanza di telefoni senza fili possono determinare il cattivo funzionamento dell'unità. Scollegare e successivamente ricollegare l'alimentazione all'unità. Per riprendere il funzionamento, premere il tasto ON/OFF sul telecomando.

Problema Causa e rimedio

Protezione del condizionatore Protezione del compressore

• Dopo un'interruzione il compressore deve attendere 3 minuti prima di potere essere riacceso.

Dispositivo anti aria fredda

• L'unità è progettata per non soffiare aria fredda nella modalità HEAT quando lo scambiatore di calore interno si trova in una delle tre seguenti situazioni e la temperatura impostata non è stata raggiunta. a) Quando il riscaldamento è appena stato acceso. b) Sbrinamento c) Riscaldamento a bassa temperatura.

• La ventola interna o esterna smette di funzionare durante lo sbrinamento.

Sbrinamento

• Sull'unità esterna si può formare della brina durante il ciclo di riscaldamento quando la temperatura esterna è bassa e l'umidità è relativamente alta. Ciò comporta una minore efficienza di riscaldamento del condizionatore.

• In tali casi, il condizionatore interrompe il riscaldamento e avvia automaticamente lo sbrinamento.

• Il tempo necessario per lo sbrinamento può variare da 4 a 10 minuti, a seconda della temperatura esterna e del quantitativo di brina formatosi sull'unità esterna.

TABELLA DEI CODICI DI ERRORE

Applicabile ad unità interne di dimensioni: 710*200*250 e 790*198*265 e 850*225*305

Funzionamento Timer Problema

Non è stato possibile controllare la velocità della ventola interna per oltre 1 minuto

Temperatura interna o il sensore dell'evaporatore è in circuito aperto o in corto circuito

Si è attivata 4 volte la protezione contro i picchi di corrente del compressore

Errore EEROM

Nessun segnale over-zero

electrolux 25

(Acceso) (Spento) (Lampeggia a 5Hz)

Applicabile ad unità interne di dimensioni: 998*235*322

Codice guasto Problema

E1 Errore EEROM E4 Si è verificata 4 volte la protezione contro i picchi di corrente del com-

E5 Il sensore della temperatura interna è in circuito aperto o in corto circuito E6 Il sensore il sensore dell'evaporatore interno è in circuito aperto o in

E7 Il sensore Il sensore della temperatura del condensatore esterno è in

pressore

corto circuito

circuito aperto o in corto circuito (esclusi modelli solo di raffreddamento)

26 electrolux

Codice guasto Problema

E9 Errore di comunicazione tra l'unità intera ed esterna

Applicabile ad unità interne di dimensioni: 1250*325*230

Potenza Timer Sbrina-

mento

Auto Problema

Si è verificata 4 volte la protezione contro i picchi di corrente del compressore

Il sensore della temperatura interna è in circuito aperto o in corto circuito

Il sensore sull'evaporatore è in circuito aperto o in corto circuito

Il sensore sul condensatore è in circuito aperto o in corto circuito

Errore di comunicazione tra l'unità intera

Errore EEROM

Protegge l'unità esterna

(Acceso)

(Spento) (Lampeggia a 5Hz)

Informazioni legate alla protezione dell'ambiente

Lo smaltimento di prodotti in boschi o nella natura può costituire un rischio per la salute

Non smaltire questo apparecchio tra i rifiuti comuni. Smaltire l'apparecchio separatamente, in quanto richiede trattamenti speciali. Può essere vietato smaltire questo apparecchio fra i rifiuto domestico. Vi sono diversi metodi per lo smaltimento di questo prodotto:

1. A volte le organizzazioni comunali hanno predisposto la raccolta di apparecchiature elettroniche senza alcun onere aggiuntivo per l'utente.

2. Altre volte al momento dell'acquisto di un nuovo prodotto il rivenditore si incarica gratuitamente di ritirare il vecchio apparecchio.

3. Il produttore può ritirare gratuitamente il vecchio apparecchio per lo smaltimento.

4. Dal momento che i prodotti anche se obsoleti contengono materiali preziosi, possono essere venduti o forniti ai commercianti di metalli per essere riciclati.

se le sostanze pericolose si disperdono nelle acque sotterranee e si inseriscono nella catena alimentare.

La batteria fornita con questo prodotto contiene tracce di piombo. Per l'Unione Europea: Il simbolo del bidone con una croce significa che le batterie non devono essere smaltite tra i rifiuti domestici generali! Le batterie vengono raccolte separatamente per garantirne un corretto trattamento e riciclo, in base alle normative vigenti. Contattare le autorità locali competenti per conoscere i particolari della raccolta e del riciclaggio. Per la Svizzera: Le batterie usate devono essere riportate nel punto vendita.

Per gli altri paesi non appartenenti all'Unione Europea: Contattare le autorità locali

competenti per conoscere il metodo corretto per lo smaltimento delle batterie usate.

Garanzia/Servizio clienti

ITALIA - CERTIFICATO DI GARANZIA CONVENZIONALE

La presente Garanzia Convenzionale si attiva automaticamente dalla data di consegna dell’apparecchiatura ed è emessa da:

Electrolux Zanussi Italia S.p.A. Corso lino Zanussi, 26 33080 Porcia (PN)

La presente Garanzia Convenzionale copre i vizi e difetti derivanti dal processo di fabbricazione che possono manifestarsi entro il periodo di 24 mesi dalla data di consegna

dell’apparecchiatura.

La presente Garanzia è valida a condizione che:

• L’apparecchiatura venga utilizzata esclu-

sivamente per scopi domestici;

• L’apparecchiatura venga installata ed uti-

lizzata secondo le prescrizioni indicate nel Libretto Istruzioni;

• Tutte le riparazioni siano eseguite dal per-

sonale dei Centri di Assistenza Tecnica Autorizzati e vengano utilizzati ricambi originali.

Il consumatore decade dalla presente Garanzia ove non denunci il difetto di conformità entro il termine di due mesi dalla sua scoperta. Impegno per il rimedio al difetto

Durante il periodo di validità della Garanzia Convenzionale, nel caso in cui venga accertato un vizio di fabbricazione, Electrolux Zanussi Italia S.p.A. si impegna ad eliminare il difetto attraverso la riparazione o la sostituzione del singolo componente difettoso o dell’apparecchiatura. Salvo prova contraria, si presume che i difetti di conformità, che si manifestino entro sei mesi dalla consegna dell’apparecchiatura, esistessero già a tale data; pertanto, in questi casi, Electrolux Zanussi Italia S.p.A. si impegna all’eliminazione del difetto senza alcuna spesa per il Consumatore. Dal settimo al ventiquattresimo mese dalla consegna dell’apparecchiatura, anche qualora il consumatore non dimostri che il difetto di conformità era esistente al momento della consegna Electrolux Zanussi Italia S.p.A. continuerà a farsi carico delle spese relative alla manodopera e ai ricambi funzionali utilizzati, e all’utente verrà richiesto il solo

electrolux 27

pagamento del diritto fisso di chiamata. Per ogni richiesta di intervento il Consumatore può comporre il numero telefonico

199.100.100 (telefonata a pagamento), valido per le chiamate da tutta Italia, che lo metterà in contatto con il Centro di Assistenza Tecnica autorizzato più vicino. In ogni caso i numeri dei Centri di Assistenza autorizzati sono reperibili nel sito Internet

www.electrolux.it La riparazione o la sostituzione dei componenti o dell’apparecchiatura non estendono, in nessun caso, la durata prevista dalla Garanzia Convenzionale. Clausole di esclusione

Non sono coperti dalla presente Garanzia:

• I difetti derivanti dalla mancata osservanza delle prescrizioni relative all’installazione, all’uso e alla manutenzione riportate nel Libretto Istruzioni.

• I difetti derivanti dagli interventi eseguiti da personale non autorizzato e/o derivanti dall’utilizzo di ricambi non originali.

• I difetti derivanti dal trasporto dell’apparecchiatura.

• I difetti riscontrati nei particolari asportabili tra cui manopole, lampade, parti in vetro e smaltate, tubazioni esterne e gli eventuali accessori e materiali di consumo, salvo che non si tratti di vizio di fabbricazione.

• Gli interventi tecnici eseguiti per l’installazione e l’allacciamento delle apparecchiature agli impianti di alimentazione.

Limitazioni della responsabilità del Produttore

Electrolux Zanussi Italia S.p.A. declina ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, derivare a persone, cose o animali, in conseguenza dalla mancata osservanza di tutte le prescrizioni indicate nel Libretto Istruzioni relative all’installazione, uso e manutenzione dell’apparecchiatura.

La presente Garanzia Convenzionale non pregiudica i diritti previsti dalla Direttiva 1999/44/CE e dal D. Lgs. 6 settembre 2005 n. 206 di cui il Consumatore è e rimane titolare.

28 electrolux

Garanzia Europea

Questo elettrodomestico è garantito da Electrolux in ciascuno dei paesi elencati alla fine di questo manuale per il periodo specificato nella garanzia dell'apparecchiatura o, in alternativa, dalla legislazione vigente nel paese di utilizzo. Se vi trasferite da un paese ad un altro, tra quelli sotto elencati, anche la garanzia dell'apparecchiatura sarà trasferita alle seguenti condizioni:

• La garanzia dell'apparecchiatura inizia a decorrere a partire dalla data del primo acquisto, che dovrà essere dimostrato presentando un documento d'acquisto valido emesso dal venditore.

• La durata della garanzia e le condizioni offerte (es. manodopera e/o ricambi) faranno riferimento alle condizioni esistenti nel nuovo paese di residenza per la stessa tipologia di prodotti.

• La garanzia è strettamente personale ed è intestata all'acquirente originale dell'apparecchiatura e non può essere trasferita ad un altro utilizzatore.

• L'apparecchiatura deve essere installata e utilizzata in conformità alle istruzioni fornite da Electrolux ed utilizzata solo in ambito domestico e comunque non per attività imprenditoriali o professionali.

• L'apparecchiatura deve essere installata in conformità a tutte le normative vigenti nel nuovo paese di residenza.

Le disposizioni della presente Garanzia Europea non pregiudicano i diritti previsti dalla legislazione di cui il consumatore è e rimane titolare.

Electrolux. Thinking of you.

Saiba mais sobre a nossa filosofia em www.electrolux.com

Índice

Informações de segurança 29 Descrição do aparelho 32 Antes da primeira utilização 36 Funcionamento do aparelho 37 Indicações e sugestões adicionais 46

Sujeito a alterações sem aviso prévio

Limpeza e manutenção 47 O que fazer se... 49 Informação ambiental 53 Garantia/Assistência Técnica 53 Garantia Europeia 54

Informações de segurança

Importante Antes de usar o ar condicionado, leia atentamente este manual e guarde-o para consultas futuras. No interior irá encontrar várias dicas úteis sobre como usar a cuidar correctamente do ar condicionado. Basta algum cuidado preventivo da sua parte para lhe poupar bastante tempo e dinheiro durante a vida útil do seu ar condicionado. Irá encontrar muitas perguntas a problemas comuns na tabela com dicas para a resolução de problemas. Se consultar primeiro a tabela de dicas para a resolução de problemas, poderá não necessitar de chamar a assistência técnica.

Advertência Siga as seguintes

instruções para evitar ferimentos no utilizador ou terceiros e danos materiais. A operação incorrecta devido ao não cumprimento das instruções pode causar lesões ou danos.

Segurança geral Importante

• Contacte um instalador autorizado para a instalação do aparelho.

• Contacte um técnico de assistência autorizado para efectuar a reparação e manutenção do aparelho.

• A tomada necessária para a alimentação de energia tem de ser ligada e disponibilizada por um empreiteiro autorizado.

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais

reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

• As crianças devem ser vigiadas a fim de garantir que não brincam com o ar condicionado.

• Caso seja necessário substituir o cabo de alimentação, esta operação deve ser efectuada apenas por pessoal autorizado.

• A instalação tem de ser feita apenas por pessoal autorizado, em conformidade com as normas de cablagem nacionais e as regulamentações dos fornecedores de electricidade.

• Se o sistema tiver de ser deslocado para outro local ou eliminado, essa tarefa só pode ser efectuada por pessoal qualificado para o efeito.

• Tenha cuidado para não tocar na lâmina da ventoinha quando ajustar as lamelas verticais.

• Este ar condicionado pode usar refrigerante R22, R407C ou R410A (confirme antes da instalação).

• Não deixe o aparelho funcionar com a(s) grelha(s) de ventilação horizontal(ais) fechada(s).

• Não opere o aparelho sem o filtro de pó.

electrolux 29

30 electrolux

Avisos para a utilização

Advertência

• Ligue à corrente eléctrica de forma adequada. Caso contrário, pode causar choque eléctrico ou incêndio devido à criação de calor em excesso.

• Não altere o comprimento do cabo eléctrico ou partilhe a tomada com outros aparelhos. Pode causar choque eléctrico ou incêndio devido à criação de calor.

• Certifique-se sempre de que o aparelho está ligado à terra. Se o aparelho não estiver ligado à terra pode causar choque eléctrico.

• Desligue a alimentação de corrente se saírem ruídos estranhos, cheiro ou fumo do aparelho. Tal pode causar incêndio e choque eléctrico.

• Utilize um disjuntor ou fusível adequado. Existe risco de incêndio ou choque eléctrico.

• Não opere ou pare o aparelho ligando ou desligando a corrente. Pode causar choque eléctrico ou incêndio devido à criação de calor.

• Não opere com as mãos molhadas ou em ambiente húmido. Pode causar choque eléctrico.

• Não deixe que entre água para as partes eléctricas. Pode causar falhas no aparelho ou choque eléctrico.

• Não beba a água escoada do ar condicionado. Esta contém contaminantes prejudiciais para a sua saúde.

• Não utilize o cabo eléctrico junto a aparelhos de aquecimento. Tal pode causar incêndio e choque eléctrico.

• Não danifique nem utilize um cabo eléctrico não especificado. Tal pode causar choque eléctrico ou incêndio.

• Não direccione o fluxo de ar apenas para os ocupantes da sala. Pode ser prejudicial para a sua saúde.

• Instale sempre um disjuntor e um circuito eléctrico dedicado. Caso contrário, pode causar incêndio ou choque eléctrico.

• Não abra o aparelho durante o funcionamento. Pode causar choque eléctrico.

• Não utilize o cabo eléctrico na proximidade de gás inflamável ou combus-

tíveis, como sejam gasolina, benzina, diluente, etc. Pode causar uma explosão ou incêndio.

• Ventile o quarto antes de operar o ar condicionado caso haja uma fuga de gás de outro aparelho. Tal pode causar explosão, incêndio e queimaduras.

• Não desmonte ou altere o aparelho. Pode causar falhas e choque eléctrico.

electrolux 31

Cuidados para a utilização e limpeza

Cuidado

• Quando tiver de retirar o filtro de ar, não toque nas peças de metal do aparelho. Pode causar ferimentos.

• Quando tiver de limpar o aparelho, desligue-o e desligue o disjuntor. Não limpe o aparelho quando este estiver ligado à corrente, pois pode causar incêndio, choque eléctrico e ferimentos.

• Desligue o aparelho e feche a janela em caso de tempestade. Se mantiver as janelas abertas, o interior da casa e as mobílias podem ficar molhas e ensopadas.

• Não utilize detergente forte, como sejam cera ou diluente. Limpe com um pano macio. A aparência do aparelho pode ficar deteriorada devido à alteração da cor do aparelho ou a riscos na superfície.

• Não coloque objectos pesados sobre o cabo eléctrico tenha cuidado para que o cabo não fique esmagado. Existe perigo de incêndio ou choque eléctrico.

• Segure na ficha quando a retirar. Caso contrário, pode causar choque eléctrico e danos.

• Não limpe o ar condicionado com água. A água pode entrar no aparelho e danificar o isolamento. Pode causar choque eléctrico.

• Não coloque os animais domésticos ou plantas expostos directamente ao

fluxo de ar. Tal poderia causar lesões nos animais ou plantas.

• Não coloque obstáculos perto ou no interior das entradas de ar. Pode causar falhas no aparelho ou acidente.

• Certifique-se de que o suporte de instalação do aparelho exterior não está danificado devido à exposição prolongada. Se o suporte estiver danificado, pode haver perigo de danos devido à queda do aparelho.

• Tenha cuidado ao desembalar e instalar o aparelho. As arestas afiadas podem causar ferimentos.

• Ventile bem o quarto se utilizar o aparelho juntamente com um forno, etc. Pode dar-se uma falta de oxigénio.

• Não utilize para fins especiais. Não utilize este aparelho de ar condicionado para preservar dispositivos de precisão, alimentos, animais domésticos, plantas e objectos de arte. Tal pode causar deterioração da qualidade, etc.

• Desligue o interruptor de alimentação principal se não utilizar o aparelho durante um longo período de tempo. Pode causar falhas no aparelho ou incêndio.

• Coloque bem os filtros. Limpe o filtro quinzenalmente. O funcionamento sem filtros pode causar falhas.

• Se entrar água no aparelho, desligue-

-o no botão e da alimentação, contacte um técnico de assistência qualificado.

32 electrolux

Descrição do aparelho

Aparelho interior

4 5 6 7 8

A) Entrada de ar B) Saída de ar

1 Painel frontal 2 Moldura do painel 3 Chassis 4 Filtro de ar 5 Grelha de ventilação horizontal 6 Grelha de ventilação vertical

Aparelho exterior

1 2 3

1211109

7 Indicadores luminosos 8 Botão de controlo manual 9 Suporte do controlo remoto (se aplicá-

vel)

10 Controlo remoto 11 Tubo de refrigerante 12 Mangueira de escoamento 13 Cabo eléctrico (se aplicável)

1 Cabo de ligação 2 Tubo de refrigerante

3 Válvula de estrangulamento

A) Entrada de ar (traseira) B) Entrada de ar (lateral)

C) Saída de ar (frontal)

electrolux 33

Painel de indicadores LED no aparelho interior

HEAT/COOL

Defrost Operation Timer

1 2 3 4 5 6

COOL

Operation Timer

1 3 4 5 6

1 Indicador Auto

Acende-se durante o funcionamento no modo Auto.

2 Indicador de descongelação

(apenas para modelos de aquecimento e arrefecimento) Este indicador acende-se quando o ar condicionado começa a descongelar automaticamente ou quando a função de controlo de ar quente for activada no modo de aquecimento.

3 Indicador de temperatura

Exibe as regulações de temperatura quando o ar condicionado está operacional.

4 Indicador de funcionamento

Este indicador acende-se quando o ar condicionado está a funcionar.

5 Indicador do temporizador

Este indicador acende-se quando o temporizador está definido para ligar/desligar.

Funções adicionais Modo Sleep:

Esta função permite ao aparelho aumentar (arrefecimento) ou diminuir (aquecimento)

automaticamente a regulação em 1 °C por hora nas duas primeiras horas e, a seguir, mantê-la durante as próximas 5 horas, após as quais deixa de funcionar. Permite ao aparelho manter a temperatura mais confortável e poupar energia.

Função Reiniciar automático:

Em caso de falha de energia, quando esta for restabelecida, o aparelho regressa automaticamente às definições da função original.

Função Ar limpo (se aplicável):

A qualidade do ar é a chave para o conforto, este ar condicionado pode estar equipado com ionizador e colector de pó de plasma (dependendo dos modelos). O ionizador pode gerar aniões em abundância para encher o quarto com ar natural refrescante. Toda a família irá desfrutar de ar natural, puro e saudável todos os dias. O colector de pó de plasma pode gerar uma zona de ionização. O ar é passado por um campo de plasma, à medida que passa pelo gerador de iões de alta voltagem, 95% do pó, fumo e partículas de pólen são atraídas para o filtro electrostático.

Painel de fácil limpeza:

O painel frontal pode ser facilmente removido para uma limpeza periódica.

Função de autodiagnóstico e autoprotecção:

Esta função pode detectar electronicamente quaisquer erros e exibir o diagnóstico através de vários LEDs intermitentes no aparelho interior. Quando isto ocorre, o aparelho muda automaticamente para o modo de protecção.

Função Feel (se aplicável):

O controlo remoto serve de termóstato remoto, permitindo um controlo da temperatura preciso no local. Para activar a função Feel, aponte o controlo remoto para o aparelho e prima o botão Feel. O controlo remoto exibe a temperatura actual no seu local. O controlo remoto envia este sinal para o ar condicionado a cada 3 minutos até voltar a pressionar o botão Feel. Se o aparelho não receber o sinal Feel durante 7 minutos, o aparelho emite um bipe para indicar que o modo Feel terminou.

34 electrolux

Funções do controlo remoto

7 15

Botão ligar/desligar: Prima este botão para iniciar o funcionamento, volte a premir o botão para parar.

Importante O modo só COOL não tem a função HEAT.

3 Botão SWING: Prima este botão para a

grelha de ventilação oscilar automaticamente para cima e para baixo. Volte a premir para parar.

4 Botão SLEEP: Prima este botão para

entrar no modo de poupança de energia. Volte a premir para cancelar. Esta função só pode ser usada no modo COOL, HEAT e AUTO e mantém a temperatura mais confortável.

Importante Enquanto o aparelho estiver a funcionar em modo SLEEP, este será cancelado se premir o outro botão.

5 Botão FEEL (se aplicável): Prima este

botão para activar o termóstato remoto,

permitindo o controlo preciso da temperatura no local. Volte a premir para cancelar a função.

6 Botão AIM: Prima este botão para alte-

rar o ângulo de oscilação da grelha de ventilação. O ângulo de oscilação da grelha de ventilação é 6 para cada pressão. Se a grelha de ventilação oscilar num determinado ângulo que afecte o efeito de arrefecimento e aquecimento do ar condicionado, este muda automaticamente a direcção de oscilação . Não aparece qualquer símbolo no visor ao premir este botão.

Botão RESET rebaixado: Quando premir o botão RESET rebaixado, todas as regulações são canceladas e são repostas as regulações iniciais do controlo.

Botão TEMP/TIME: Prima o botão para aumentar a regulação da temperatura interior ou para ajustar o TEMPORIZADOR na direcção dos ponteiros do relógio. Prima o botão

para diminuir

electrolux 35

a regulação da temperatura interior ou para ajustar o TEMPORIZADOR na direcção oposta aos ponteiros do relógio.

9 Botão FAN: Usado para seleccionar a

velocidade da ventoinha em quatro passos - AUTO, LOW, MED ou HIGH. Cada vez que premir o botão, muda o modo de velocidade da ventoinha.

Botão TIMER: Este botão é usado para predefinir a hora de ligar (começa a funcionar) e a hora de desligar (pára de funcionar).

Botão CANCEL: Prima este botão para cancelar as definições de TIMER ON/ OFF.

12 Botão TURBO: Prima este botão no

modo COOL, o ar condicionado entra em funcionamento de elevado arrefecimento. Volte a premir para cancelar a função TURBO.

Botão CLOCK: Use para regular a hora.

Botão LED: Prima este botão para limpar o visor do ar condicionado, volte a premir para o activar.

15 Botão LOCK rebaixado: Quando pri-

me o botão LOCK, todas as regulações são bloqueadas e o controlo remoto não aceita qualquer operação excepto a de LOCK. Volte a premir para cancelar o modo LOCK.

Indicadores no controlo remoto

1 2 3

1 Indicador de transmissão

Este indicador acende-se quando o controlo remoto transmite sinais para o aparelho interior.

2 Indicador do modo

Exibe o modo de funcionamento actual. Incluindo AUTO ( (

), HEAT ( ) (não aplicável para os

), COOL ( ), DRY

modelos só de arrefecimento), FAN ONLY (

) e novamente AUTO ( ).

3 Indicador Ligado/Desligado

É exibido ao premir o botão ligar/desligar. Volte a premir o botão ligar/desligar para remover.

4 Temp. Display

Exibe a temperatura regulada (17 °C a 30 °C). Quando regular o modo de funcionamento para FAN ONLY, não é exibida qualquer temperatura.

5 Indicador de bloqueio

É exibido ao premir o botão LOCK. Volte a premir o botão LOCK para o remover.

Indicador da velocidade da ventoinha

Exibe a velocidade da ventoinha seleccionada, podem ser indicador AUTO e três níveis de velocidade da ventoinha "

" (LOW) " " (MED) "

" (HIGH). Exibe AUTO quando o modo de funcionamento for AUTO ou DRY.

7 Indicador Sleep

É exibido ao premir o botão SLEEP. Volte a premir o botão SLEEP para o remover. São exibidos todos os indicadores no controlo remoto apenas para fins de ilustração.

8 Indicador da hora

Indica a hora de ligar/desligar do temporizador (00:00 - 23:50 horas) ou a hora do relógio. A hora do relógio é indicada apenas quando não estiver regulado um temporizador de ligar/desligar automático. Se a função de AUTOTIMER estiver seleccionada, exibe a hora de ligar/desligar do temporizador. Para verificar a hora actual, prima o botão CLOCK e será exibida a hora.

36 electrolux

Antes da primeira utilização

Preparar para o funcionamento

Cuidado

• Contacte um instalador especializado para a instalação.

• Ligue a ficha de alimentação correctamente.

• Não utilize um cabo eléctrico danificado ou irregular.

• Não partilhe a mesma tomada com outros aparelhos.

• Não utilize um cabo de extensão.

• Não inicie/pare o funcionamento ao ligar/desligar o cabo eléctrico.

Localização do controlo remoto

não funcionar correctamente. Use cortinas para proteger o receptor da luz solar directa.

• Se outros aparelhos eléctricos reagirem ao controlo remoto, afaste esses aparelhos ou contacte o seu revendedor local.

Substituir as pilhas

O controlo remoto usa duas pilhas alcalinas (2 x AAA 1,5 Volt). Não use pilhas recarregáveis.

1. Abra a tampa do compartimento das pilhas (na traseira do controlo remoto) e substitua as pilhas velhas por novas, tal como descrito no interior do compartimento das pilhas. Certifique-se de que os pólos (+) e (-) na pilha são instalados correctamente.

2. Volte a fechar a tampa do compartimento da pilha.

• Mantenha o controlo remoto dentro do alcance do receptor do aparelho interior (a distância máxima permitida é de 8 m).

• Quando selecciona o funcionamento temporizado, o controlo remoto transmite automaticamente um sinal ao aparelho interior à hora especificada.

• Se mantiver o controlo remoto numa posição que dificulte a transmissão adequada do sinal, pode ocorrer um desfasamento de até 15 minutos.

Cuidado

• O ar condicionado não funciona se cortinas, portas ou outros materiais bloquearem os sinais do controlo remoto para o aparelho interior.

• Evite a entrada de líquido no controlo remoto. Não exponha o controlo remoto à luz solar directa ou ao calor.

• Se o receptor de sinais infravermelhos no aparelho interior for exposto à luz solar directa, o ar condicionado pode

Importante

• Quando substituir as pilhas, não use pilhas velhas ou de diferente tipo, caso contrário o controlo remoto pode não funcionar correctamente.

• Se não usar o controlo remoto durante algumas semanas, retire as pilhas, caso contrário, estas podem verter e danificar o controlo remoto.

• A duração média das pilhas em utilização normal é de aproximadamente seis meses.

• Substitua as pilhas quando deixar de ouvir o bipe de recepção do aparelho interior ou se o indicador de transmissão no controlo remoto deixar de se acender.

Regular o relógio

Antes de colocar o ar condicionado em funcionamento, regule o relógio do controlo remoto de acordo com os procedimentos indicados nesta secção. O painel do relógio no controlo remoto exibe a hora, esteja o ar condicionado a funcionar ou não.

Regulação inicial do relógio

Depois de colocar as pilhas no controlo remoto, o painel do relógio exibe "0:00" a piscar.

Botão de ajuste TEMP/TIME

– Prima este botão para regular a hora.

Para a frente. Para trás.

– Cada vez que premir o botão, a hora

avança ou atrasa um minuto, dependendo do lado em que premir. A hora altera à medida que prime o botão.

– Se mantiver o botão premido sem sol-

tar, a hora avança ou atrasa em 10 minutos, dependendo do lado em que premir.

electrolux 37

Botão CLOCK

quando alcançar a hora correcta, prima o botão CLOCK ou solte

aguarde 5 segundos, a hora do relógio pára de piscar e o relógio começa a funcionar.

3. Reajustar o relógio

Prima o botão CLOCK no controlo remoto durante aprox. 3 segundos, os dois pontos no indicador do relógio começa a piscar. Para regular a nova hora, siga os passos 1 e 2 de "Regulação inicial do relógio".

Importante A hora do relógio tem de ser regulada ante de accionar a função AUTOTIMER. Se reajustar a hora do relógio depois de regular o temporizador AUTO-ON/OFF, o controlo remoto irá enviar a informação da hora reajustada para o aparelho.

– A precisão do relógio é de aprox. 15

segundos por dia.

Cuidado A electricidade estática ou outros factores (em caso de tensão extremamente alta) podem fazer com que o relógio do controlo remoto inicialize. Se o controlo remoto tiver reinicializado ("0:00" a piscar), reajuste a hora antes de colocar o aparelho em funcionamento.

ou e

Funcionamento do aparelho

Funcionamento básico

Quando regular o ar condicionado para o modo AUTO, este selecciona automaticamente o funcionamento em arrefecimento, aquecimento (só sem arrefecimento) ou ape-

nas ventoinha, dependendo da temperatura seleccionada e da temperatura ambiente. Uma vez seleccionado o modo de funcionamento, as condições de funcionamento são guardadas na memória do microcomputa-

38 electrolux

dor do aparelho. A partir daí, o ar condicionado irá começar a funcionar com as mesmas condições quando premir apenas o botão ligar/desligar no controlo remoto.

Iniciar

Certifique-se de que o aparelho está ligado à corrente de que esta existe. O indicador de FUNCIONAMENTO no painel de indicadores do aparelho interior começa a piscar.

1. Botão de selecção do modo (MODE) Prima para seleccionar AUTO.

2. Botão TEMP/TIME Defina a temperatura desejada. Normalmente regulada para 22 °C.

3. Botão ligar/desligar Quando o controlo remoto está desligado, prima este botão para iniciar o ar condicionado.

Se o modo AUTO for desconfortável, pode seleccionar as condições pretendidas manualmente. Quando selecciona o modo AUTO, não tem de seleccionar a velocidade da ventoinha. A velocidade da ventoinha será controlada automaticamente.

Funcionamento de arrefecimento/ aquecimento/apenas ventoinha

Iniciar

Certifique-se de que o aparelho está ligado à corrente de que esta existe. O indicador de FUNCIONAMENTO no painel de indicadores do aparelho interior começa a piscar.

1. Botão de selecção do modo (MODE) Prima para seleccionar COOL, HEAT (não aplicável para modelos só de arrefecimento) ou FAN ONLY

2. Botão TEMP/TIME Regule a temperatura pretendida, a temperatura mais confortável é entre 21 °C e 24 °C.

3. Botão da velocidade da ventoinha (FAN SPEED) Prima para seleccionar "AUTO", "LOW", "MED" e "HIGH"

4. Botão ligar/desligar Quando o controlo remoto está desligado, prima este botão para iniciar o ar condicionado.

Parar

Botão ligar/desligar Volte a premir este botão para parar o ar condicionado.

Parar

Botão ligar/desligar Volte a premir este botão para parar o ar condicionado. O modo FAN ONLY não controla a temperatura. Assim, efectue apenas os passos 1, 3 e 4 para seleccionar este modo.

Funcionamento de secagem Iniciar

Certifique-se de que o aparelho está ligado à corrente de que esta existe. O indicador de FUNCIONAMENTO no painel de indicadores do aparelho interior começa a piscar.

electrolux 39

Quando o controlo remoto está desligado, prima este botão para iniciar o ar condicionado.

Parar

Botão ligar/desligar Volte a premir este botão para parar o ar condicionado. A velocidade da ventoinha não pode ser ajustada quando o aparelho está nos modos AUTO e DRY.

• O modo de secagem selecciona automa-

ticamente o funcionamento de secagem com base na diferença entre a temperatura regulada e a temperatura ambiente actual.

• A temperatura é regulada durante a desu-

midificação ligando e desligando o funcionamento de arrefecimento ou de apenas ventoinha. A velocidade da ventoinha é regulada para LOW.

1. Botão de selecção do modo (MODE) Prima para seleccionar DRY.

2. Botão TEMP/TIME Prima o botão "TEMP/TIME" para regular a temperatura pretendida.

3. Botão ligar/desligar

ab°C

xy°C

40 electrolux

Funcionamento do temporizador

1. Botão TIMER Prima o botão TIMER se pretendido. A regulação do temporizador actual é exibida ao lado do indicador TIMER ON ou TIMER OFF a piscar.

2. Botão TEMP/TIME Prima para seleccionar a hora pretendida.

Para a frente

Para trás Cada vez que premir o botão, a hora avança ou atrasa em 10 minutos, dependendo da direcção em que premir. A hora altera à medida que prime o botão.

3. Cada vez que premir o botão, a hora avança ou atrasa em 10 minutos, dependendo da direcção em que premir. A hora altera à medida que prime o botão.

Prima o botão CANCEL para cancelar a regulação do temporizador.

Alterar

Execute os passos 1, 2 e 3 para alterar as regulações.

Cuidado

• Quando seleccionar o funcionamento do temporizador, o controlo remoto transmite automaticamente o sinal do temporizador ao aparelho interior à hora definida. Assim, mantenha o controlo remoto num local de onde este possa transmitir o sinal correctamente ao aparelho interior.

• O tempo de funcionamento efectivo definido pelo controlo remoto está limitado a 24 horas.

Exemplos de regulações do temporizador

TIMER ON (Iniciar temporizador)

A função TIMER ON é útil para quando quer ligar o aparelho automaticamente antes, por exemplo, de regressar a casa. O ar condicionado começa a funcionar automaticamente à hora regulada.

Importante A hora é registada dentro de um período de 0,5 segundos (depois de premir o botão TEMP/TIME), assim, deve continuar a premir o botão até alcançar a hora pretendida. Caso contrário, tem de repetir os passos.

Cancelar

Botão CANCEL

Start

Off

6:00

Exemplo:

Para iniciar o ar condicionado às 6:00 a.m.

1. Prima o botão TIMER, o indicador TIMER ON e a hora regulada aparecem a piscar (se a hora exibida for apenas 6:00, 3 se-

gundos depois a função TIMER ON é activada automaticamente).

2. Use o botão TEMP/TIME para exibir "6:00" no indicador TIMER ON do controlo remoto.

3. Aguarde 0,5 segundos e o indicador TIMER ON pára de piscar e esta função é activada.

TIMER OFF (Parar temporizador) A função TIMER OFF é útil para quando quer desligar o aparelho automaticamente antes de ir para a cama. O ar condicionado pára automaticamente à hora regulada.

electrolux 41

Start

Stop

23:00

Exemplo:

Para parar o ar condicionado às 23:00 p.m.

1. Prima o botão TIMER até que o indicador TIMER OFF e a hora regulada pisquem no painel (se a hora exibida for apenas 23:00, 3 depois a função TIMER OFF é activada automaticamente).

2. Use o botão TEMP/TIME para exibir "23:00" no indicador TIMER OFF.

3. Esta função é activada após 0,5 segundos de ter soltado do botão TEMP/TIME.

TEMPORIZADOR COMBINADO (regular os temporizadores ON e OFFem simultâneo) TIMER OFF - TIMER ON (Ligar - Parar - Iniciar o funcionamento) Esta função é útil para quando pretende parar o ar condicionado depois de ir para a cama e voltar a ligá-lo de manhã quando acorda ou quando regressa a casa.

6:00

Exemplo:

Agora são 20:00. Pretende parar o ar condicionado às 23:00 e voltar a iniciá-lo na manhã seguinte, às 6:00.

1. Prima o botão TIMER que sejam exibidos o indicador TIMER OFF e a hora regulada a piscar.

2. Use o botão TEMP/TIME para exibir "23:00" no indicador TIMER OFF.

3. Volte a premir o botão TIMER para exibir TIMER ON.

4. Use o botão TEMP/TIME para exibir "6:00" no indicador TIMER ON.

5. Aguarde 0,5 segundos até que o indicador TIMER ON pare de piscar e esta função seja activada.

TIMER ON - TIMER OFF (Desligar - Iniciar - Parar o funcionamento) Esta função é útil para quando pretende iniciar o ar condicionado antes de acordar e voltar a pará-lo ante de sair de casa.

Stop

23:00

42 electrolux

Start

Off

6:00

Exemplo:

Para iniciar o ar condicionado às 6:00 da manhã seguinte e pará-lo às 8:00.

1. Prima o botão TIMER, o indicador TIMER ON aparece a piscar.

2. Use o botão TEMP/TIME para exibir "6:00" no indicador TIMER ON do controlo remoto.

3. Volte a premir o botão TIMER para exibir o indicador TIMER OFF.

4. Use o botão TEMP/TIME para exibir "8:00" no indicador TIMER OFF.

5. Aguarde 0,5 segundos até que o indicador TIMER OFF pare de piscar e esta função seja activada.

Modo Sleep

Quando premir o botão SLEEP (1) é activado o funcionamento económico.

Stop

8:00

No modo de arrefecimento, o ponto de regulação da temperatura de arrefecimento aumenta 1 °C por hora durante 2 horas depois de o modo ser seleccionado. Após 2 horas, o ponto de regulação continua nesta temperatura e o motor da ventoinha é regulada para a velocidade baixa (LOW). Após mais 5 horas, o aparelho pára.

1°C

xy°C

No modo de aquecimento, o ponto de regulação da temperatura de aquecimento diminui 1 °C por hora durante 2 horas depois de o modo ser seleccionado. Após 2 horas, o ponto de regulação continua nesta temperatura e o motor da ventoinha é regulada para a velocidade baixa (LOW). Após mais 5 horas, o aparelho pára.

1°C

1h 1h

xy°C

1°C

1h 1h

electrolux 43

2. Quando premir o botão RESET rebaixado (2), todas as regulações são canceladas e são repostas as regulações iniciais de fábrica.

Botão de funcionamento do visor digital

1°C

Defrost Operation Timer

No modo AUTO, a temperatura regulada aumenta ou diminui 1 °C por hora de acordo com o modo em execução na altura, durante 2 horas depois de o modo SLEEP ser seleccionado. Após 2 horas, o ponto de regulação continua nesta temperatura e o motor da ventoinha é regulada para a velocidade baixa (LOW). Após mais 5 horas, o aparelho pára. Com o modo SLEEP reduz o ruído e cria um ambiente confortável para dormir.

Botão Reset e Lock

1. Quando pressiona o botão rebaixado LOCK (1), todas as regulações actuais são bloqueadas e o controlo remoto não aceita qualquer operação excepto a de LOCK. Use o modo LOCK quando quiser evitar que as regulações sejam alteradas acidentalmente. Volte a premir o botão LOCK quando quiser cancelar o modo LOCK. Surge o símbolo de LOCK no canto inferior esquerdo do visor do controlo remoto quando a função LOCK é activada.

Operation Timer

OFF

Quando premir o botão LED, o indicador da temperatura regulada no aparelho interior é desligado. Volte a premir o botão e o indicador é activado. Esta função é útil quando quer desligar o visor quando estiver a dormir. (O modelo de arrefecimento não tem "Def")

Função do botão Turbo

Quando premir o botão TURBO (1) no modo de arrefecimento, o ar condicionado entra em modo TURBO com a velocidade ultra-

-elevada do compressor e atinge a temperatura regulada mais rapidamente. Depois de funcionar durante 20 minutos em modo TURBO, a ventoinha interior volta automaticamente à velocidade predefinida. Em alternativa, prima novamente o botão TURBO para cancelar a função TURBO.

44 electrolux

Função do botão Feel (se aplicável)

Quando premir o botão FEEL é activado o termóstato remoto. O visor no controlo remoto exibe a temperatura regulada e o aparelho funciona para manter a temperatura regulada no local onde se encontra o controlo remoto. Volte a premir o botão para cancelar esta função.

Controlo da direcção do fluxo de ar

• Ajuste correctamente a direcção do fluxo

de ar, caso contrário pode causar desconforto ou causar temperaturas diferentes no quarto.

• Ajuste as grelhas de ventilação horizontais

com o controlo remoto.

• Ajuste as grelhas de ventilação verticais (A)

manuais.

ventilação para a direcção pretendida. O ângulo de ajuste da grelha de ventilação horizontal é de 6° para cada pressão.

Para regular a direcção do fluxo de ar para a esquerda - direita (manualmente)

Execute estes ajustes antes de iniciar o aparelho, pois assim que tiver iniciado, existe o perigo de os dedos ficarem presos na ventoinha.

Para regular o fluxo de ar para cima baixo

Execute esta função enquanto o aparelho estiver a funcionar. Prima o botão AIM no controlo remoto para deslocar a grelha de

Para regular a direcção do fluxo de ar para cima e para baixo automaticamente

Execute esta função enquanto o aparelho estiver a funcionar.

• Prima o botão SWING no controlo remoto,

a grelha de ventilação horizontal vai oscilar para cima e para baixo automaticamente. Para parar a função, prima o botão SWING

• novamente.

electrolux 45

pre o botão SWING e FIX. Se deslocar esta grelha de ventilação manualmente pode causar falhas durante o funcionamento. Se a grelha de ventilação falhar, pare o ar condicionado e volte a iniciá-lo.

• Quando o ar condicionado é iniciado imediatamente após ter sido parado, a grelha de ventilação horizontal pode não se mover durante aprox. 10 segundos.

• O ângulo de abertura da grelha de ventilação horizontal não deve ser demasiado pequeno, pois o desempenho de arrefecimento ou de aquecimento pode ser prejudicado pela área de fluxo de ar demasiado restrito.

• Não deixe o aparelho funcionar com a grelha de ventilação horizontal fechada.

• Quando o ar condicionado é ligado à corrente (funcionamento inicial), a grelha de ventilação horizontal pode gerar um som durante 10 segundos, isto é normal.

Funcionamento manual

As unidades estão equipadas com um interruptor para activar o modo de funcionamento manual. Este interruptor pode ser usado como reserva para ligar e desligar o aparelho se perder o controlo remoto ou se este não funcionar.

1. Levante o painel frontal (1) até um ângulo em que permaneça fixo com um clique.

Cuidado

• Os botões SWING e FIX estão desactivados quando o ar condicionado não está a funcionar (incluindo quando TIMER ON estiver regulado).

• Não deixe o ar condicionado a funcionar durante longos períodos de tempo com o fluxo de ar dirigido para baixo no modo arrefecimento ou secagem. Caso contrário, pode ocorrer condensação na superfície da grelha de ventilação horizontal, fazendo com que a humidade pingue no chão ou na mobília.

• Não desloque a grelha de ventilação horizontal manualmente. Utilize sem-

2. Prima o botão de controlo manual (2) até o indicador AUTO se acender, o aparelho irá funcionar em modo AUTO forçado (a temperatura predefinida é 24 °C ).

46 electrolux

3. Feche o painel firmemente na sua posição original.

Cuidado

Indicações e sugestões adicionais

Temperatura de funcionamento

Funcionamento de

Temperatura ambiente

Temperatura exterior

Cuidado

1. Se o ar condicionado for usado fora das condições acima indicadas, determinadas funções de protecção de segurança pode sejam activadas e fazer com que o aparelho tenha um funcionamento anormal.

2. Humidade relativa do quarto inferior a 80%. Se o ar condicionado funcionar para além desta indicação, a superfície do ar condicionado pode atrair condensação. Regule a grelha de ventilação vertical para o ângulo máximo (verticalmente ao chão) e regule o modo da ventoinha HIGH.

3. Obterá um desempenho ideal dentro destas temperaturas de funcionamento.

Funcionamento ideal

Para obter o desempenho ideal tenha em atenção ao seguinte:

• Ajuste a direcção do fluxo de ar correctamente de forma a que não fique direccionado para as pessoas.

arrefecimento

17 ° C ~ 32 ° C 17 ° C ~ 27 ° C 10 ° C ~ 23 ° C

18 ° C ~ 50 ° C 21 °C ~ 52 °C

(Para modelos especiais para zonas tropicais)

• Quando premir o botão manual, o modo de funcionamento muda na seguinte ordem: AUTO, COOL e OFF.

• Prima o botão duas vezes, o aparelho funciona em modo COOL forçado.

• Ao premir a terceira vez, o aparelho desliga-se e deixa de funcionar

• O modo COOL forçado é usado para efeitos de teste.

• Para voltar ao funcionamento com controlo remoto, use o controlo remoto directamente.

Funcionamento de

aquecimento

-15 ° C ~ 34 ° C

Funcionamento de

secagem

10 ° C ~ 50 ° C 21 °C ~ 52 °C

(Para modelos especiais para zonas tropicais)

• Ajuste a temperatura de forma a alcançar o mais alto nível de conforto. Não ajuste o aparelho para níveis de temperatura excessiva.

• Feche as portas e janelas nos modos COOL ou HEAT, caso contrário, o desempenho pode ficar reduzido.

• Use o botão TIMER ON no controlo remoto para seleccionar a hora em que pretende iniciar o ar condicionado.

• Não coloque objectos junto da entrada de ar ou da saída de ar, pois a eficácia do ar condicionado pode ser reduzida e o ar condicionado pode parar.

• Limpe o filtro de ar regularmente, caso contrário o rendimento de arrefecimento ou de aquecimento pode ficar reduzido.

• Não deixe o aparelho funcionar com a grelha de ventilação horizontal fechada.

electrolux 47

Limpeza e manutenção

O aparelho foi concebido para funcionar durante longos períodos de tempo com uma manutenção mínima. No entanto, as seguin-

Itens Operações de manutenção Frequência recomendada

Filtro de pó Limpar Mensalmente ou mais frequente-

Filtros de ar Substituir/limpar De 4 em 4 meses Caixa do aparelho Limpar Mensalmente ou mais frequente-

Tabuleiro da água e tubagem de escoamento

Serpentinas interior/exterior Limpar Em cada estação, antes de iniciar o

1) Esta operação tem de ser executada apenas por pessoal qualificado

Limpar e verificar se existem obstruções

Advertência É necessário parar o ar condicionado e desligá-lo da alimentação de energia antes de o limpar.

Limpar o aparelho interior e o controlo remoto

Cuidado

• Use um pano seco para limpar o aparelho interior e o controlo remoto.

tes operações de manutenção devem ser executadas regularmente.

mente, se necessário

mente, se necessário Em cada estação, antes de iniciar o

funcionamento

• Pode usar um pano húmido com água fria para limpar o aparelho interior se estiver muito sujo.

• O painel frontal do aparelho interior pode ser removido e limpo com água. A seguir, limpe com um pano seco.

• Não use um pano ou espanador com químicos para limpar o aparelho.

Limpar os filtros Importante Desligue a alimentação de

energia antes de limpar. O filtro de pó entupido reduz a eficácia de

arrefecimento do aparelho. Limpe o filtro todos os meses ou mais frequentemente, se necessário.

1. Levante o painel frontal até um ângulo em que pare com um clique.

2. Segure na pega do filtro de pó (A) e levante-o ligeiramente para o retirar do res-

48 electrolux

pectivo suporte, a seguir, puxe para baixo.

3. Retire o FILTRO DE PÓ do aparelho interior. – Limpe o FILTRO DE PÓ com um aspi-

rador ou água, a seguir, seque-o num local fresco.

4. Retire o(s) filtro(s) de renovação do ar (B, C): Colector de pó de plasma/Filtro de iões de prata/Filtro biológico/Filtro de vitamina C/filtro purificador do ar 3M (se aplicável) do respectivo suporte. Há uma ligeira diferença na instalação/remoção do filtro, veja as figuras em baixo.

– Limpe o(s) filtro(s) de renovação do ar

pelo menos uma vez por mês, e substitua-o(s) de 4 em 4 ou de 5 em 5 meses.

– Limpe com aspirador (se aplicável).

Cuidado Não toque no filtro colector de pó de plasma (se aplicável) nos 10 minutos após a abertura do painel frontal, pois pode causar um choque eléctrico.

5. Volte a instalar o(s) filtro(s) de renovação do ar na posição original.

6. Insira a parte de cima do filtro de pó no aparelho, tendo o cuidado de alinhar as arestas esquerda e direita correctamente, e coloque o filtro de pó no local.

Manutenção geral

Se o ar condicionado não for usado durante um longo período de tempo:

1. Coloque em funcionamento no modo de apenas ventoinha durante 3-4 horas para que o aparelho seque completamente.

2. Desligue o aparelho e retire a ficha da tomada.

3. O aparelho exterior requer uma manutenção e limpeza periódica. Não tente fa-

electrolux 49

zê-lo. Contacte o seu revendedor ou um técnico da assistência técnica.

Verificações antes do funcionamento

• Verifique se a cablagem não está partida ou desligada.

• Verifique se o filtro de pó está instalado.

• Verifique se a saída ou entra de ar está bloqueada, caso o ar condicionado não tenha sido usado durante um longo período de tempo.

Cuidado

• Não toque nas peças de metal do aparelho quando retirar o filtro. O manuseamento de arestas metálicas afiadas pode causar ferimentos.

• Não use água para limpar o interior do ar condicionado. A exposição à água pode destruir o isolamento, podendo causar um choque eléctrico.

• Quando limpar o aparelho, certifique-

-se primeiro de que a alimentação de energia e o disjuntor estão desligados.

O que fazer se...

Pare imediatamente o ar condicionado se ocorrer uma das seguintes falhas. Desligue a alimentação de energia e contacte o centro de assistência técnica local.

Se o código de erro aparecer no visor de LEDs, desligue a alimentação de energia e contacte o pessoal da assistência técnica: (CONSULTE A TABELA DE CÓDIGOS DE ERRO)

Problema

Problema Causa O que deve fazer?

O aparelho não inicia

O fusível queima frequentemente e o disjuntor dispara frequentemente. Outros objectos ou água penetram no ar condicionado. O controlo remoto não funciona ou funciona mal. Outras situações anormais.

Falha de energia Aguarde que a energia seja res-

O aparelho pode estar desligado da corrente.

O fusível pode ter queimado. Substitua o fusível. A pilha no controlo remoto pode

estar gasta. A hora que regulou com o tem-

porizador está incorrecta.

tabelecida. Verifique se a ficha está bem co-

locada na tomada.

Substitua a pilha.

Aguarde ou cancele a regulação do temporizador.

50 electrolux

Problema Causa O que deve fazer?

Regulação da temperatura incorrecta.

O aparelho não arrefece ou

aquece (só aparelhos de arrefe-

cimento/aquecimento) a bem o

quarto enquanto o ar sai do ar

condicionado

Se o problema não for solucionado, contacte o revendedor local ou o centro de assistência técnica. Não se esqueça de os informar detalhadamente das falhas e do modelo do aparelho.

Problema O que deve verificar?

O ar condicionado não funciona Verifique o seguinte:

Se o ar condicionado não efectuar um arrefecimento satisfatório.

Se o controlo remoto não funcionar. Verifique o seguinte:

O filtro de ar está bloqueado. Limpe o filtro de ar. As portas ou janelas estão aber-

tas. A entrada ou saída do aparelho

interior ou exterior foi bloqueada.

A protecção de 3 minutos do compressor foi activada.

Importante Não tente reparar o aparelho. Consulte sempre um técnico de assistência autorizado.

Antes de contactar os serviços de assistência técnica, verifique o seguinte:

• Existe corrente na tomada?

• Verifique o fusível ou o disjuntor!

• A hora está regulada? Verifique o seguinte:

• Foi regulada uma temperatura adequada?

• O filtro de pó está sujo? Limpe-o e volte a colocá-lo no lugar.

• As entradas e saídas do aparelho exterior estão bloqueadas?

• As portas e janelas estão fechadas?

• Importante! Só funciona com um alcance de 8 m do aparelho interior.

• As pilhas estão OK? Substitua-as se necessário!

• As pilhas foram colocadas correctamente? Verifique se os terminais + e - estão correctos!

As seguintes situações podem ocorrer durante o funcionamento normal.

Problema Causa e solução

Sai uma névoa branca do aparelho interior.

• Pode-se originar uma névoa branca devido a uma grande diferença de temperatura entre a entrada de ar e a saída de ar no modo COOL num ambiente interior com uma elevada humidade relativa.

• Pode-se originar uma névoa branca devido à humidade gerada pelo processo de descongelação, quando o ar condicionado reinicia no modo HEAT após a descongelação.

Regule a temperatura correctamente. Para o método detalhado consulte o capítulo "Funcionamento do aparelho".

Feche as portas ou janelas.

Afaste primeiro as obstruções e, a seguir, reinicie o aparelho.

Aguarde.

electrolux 51

Problema Causa e solução

Ruído baixo vindo do ar condicionado • Pode ouvir um som sibilante quando o compressor está a

funcionar ou tiver acabado de funcionar. Este som corresponde ao refrigerante a circular ou a parar.

• Também pode ouvir um som baixo de "chiar" quando o compressor está a funcionar ou tiver acabado de funcionar. Tal é causado pela expansão pelo calor ou contracção pelo frio das partes plásticas do aparelho quando a temperatura está a mudar.

• Pode ouvir-se um ruído originado pela grelha de ventilação a regressar à sua posição original quando a energia é ligada pela primeira vez.

O pó é soprado para fora do aparelho interior.

Tal é uma situação normal quando o ar condicionado esteve sem funcionar durante um longo período de tempo ou durante a primeira utilização do aparelho.

Sai um cheiro estranho do aparelho interior.

O ar condicionado muda para o modo FAN only do modo COOL ou HEAT.

Tal é causado pelo aparelho interior que emite cheiros emanados do material de construção, da mobília ou de fumo.

A temperatura interior atinge a temperatura regulada no ar condicionado, o compressor pára automaticamente e o ar condicionado muda para o modo FAN only. O compressor volta a arrancar quando a temperatura interior subir, no modo COOL, ou descer, no modo HEAT, até ao ponto de regulação.

Forma-se água a pingar na superfície do aparelho interior

Tal pode acontecer no modo de arrefecimento com uma humidade relativa muito alta (humidade relativa superior a 80%). Ajuste a grelha de ventilação horizontal para a posição de saída máxima de ar e seleccione a velocidade da ventoinha HIGH.

Modo de aquecimento O ar condicionado extrai o calor do aparelho exterior e liberta-

-o através do aparelho interior durante o funcionamento de

aquecimento. Quando a temperatura exterior desce, a extracção de calor pelo ar condicionado desce em concordância. Ao mesmo tempo, o carregamento de calor do ar condicionado aumenta devido a uma maior diferença entre a temperatura interior e exterior. Se não for possível alcançar uma temperatura confortável através do ar condicionado, sugerimos que use um aparelho de aquecimento adicional.

Função Reiniciar automático Uma falha de energia durante o funcionamento pára o apa-

relho por completo. Para o modelo sem a função Reiniciar automático, quando a energia é restabelecida, o indicador FUNCIONAMENTO no aparelho interior começa a piscar. Para reiniciar o funcionamento, prima o botão ligar/desligar no controlo remoto. Para o modelo com a função Reiniciar automático, quando a energia é restabelecida, o aparelho reinicia automaticamente após um atraso de 3 minutos para proteger o compressor, mantendo todas as regulações anteriores graças à função de memória.

Influência de relâmpagos ou de aparelhos sem fios

Um relâmpago ou um telefone sem fios a funcionar nas proximidades podem causar falhas de funcionamento no aparelho. Desligue o aparelho e volte a ligá-lo. Prima o botão ligar/ desligar no controlo remoto para reiniciar o funcionamento.

52 electrolux

Problema Causa e solução

Protecção do ar condicionado Protecção do compressor

• O compressor não pode reiniciar durante 3 minutos depois de ter parado.

Anti-ar frio

• O aparelho foi concebido para não soprar ar frio no modo HEAT, quando o trocador de calor interior está numa das seguintes três situações e a temperatura regulada não foi alcançada. a) No início do aquecimento. b) Descongelar c) Aquecimento de baixa temperatura.

• A ventoinha interior ou exterior parou de funcionar durante a descongelação.

Descongelar

• Pode formar-se gelo no aparelho exterior durante o ciclo de aquecimento, quando a temperatura exterior é baixa e a humidade é alta, resultando numa eficácia de aquecimento mais baixa do ar condicionado.

• Nesta situação, o ar condicionado pára o funcionamento de aquecimento e inicia a descongelação automaticamente.

• O tempo de descongelação pode variar entre 4 a 10 minutos, em função da temperatura exterior e a quantidade de gelo formado no aparelho exterior.

TABELA DE CÓDIGOS DE ERRO

Aplicável a aparelhos interiores com as dimensões: 710*200*250 e 790*198*265 e 850*225*305

Funcionamento Temporizador Problema

A velocidade da ventoinha interior tem estado fora de controlo há mais de 1 minuto

O sensor da temperatura interior ou do evaporador está em circuito aberto ou em curto circuito

A protecção de sobrecorrente do compressor actua 4 vezes

Erro EEROM

Sem sinal sobre-zero

(Indicador luminoso) (Extinguir) (Flash a 5Hz)

Aplicável a aparelhos interiores com as dimensões: 998*235*322

Código de falha Problema

E1 Erro EEROM E4 A protecção de sobrecorrente do compressor actua 4 vezes E5 O sensor da temperatura interior está em circuito aberto ou em curto

E6 O sensor da temperatura no evaporador interior está em circuito aberto

E7 O sensor da temperatura no condensador exterior está em circuito

circuito

ou em curto circuito

aberto ou em curto circuito (excepto nos modelos de só arrefecimento)

Código de falha Problema

E9 Erro de comunicação entre o aparelho interior e o aparelho exterior

Aplicável a aparelhos interiores com as dimensões: 1250*325*230

Potência Tempori-

zador

Desconge-

lar

Automático Problema

(Indicador luminoso)

(Extinguir) (Flash a 5Hz)

Informação ambiental

O abandono de lixo no meio ambiente pode ser perigoso para a saúde uma vez que as

Não elimine este aparelho como lixo municipal indiferenciado. Separe o lixo para tratamento especial, se necessário. Pode ser proibido eliminar este aparelho como lixo doméstico. Existem vários métodos para eliminar o aparelho:

1. Os serviços municipalizados podem ter estabelecido sistemas de recolha, em que o lixo electrónico possa ser eliminado sem custos para o utilizador.

2. Ao comprar um aparelho novo, o revendedor pode aceitar o aparelho velho de volta sem custos.

3. O fabricante pode aceitar o aparelho velho de volta para eliminação sem custos.

4. Uma vez que os aparelhos velho contêm recursos com valor, podem ser vendidos ou dados a sucateiros para reciclagem.

substância perigosas vertem para os lençóis freáticos e entram na cadeia alimentar.

A pilha fornecida com este aparelho contém vestígios de chumbo. Para a UE: O caixote do lixo com uma cruz significa que as pilhas usadas não podem ser eliminadas junto com o lixo doméstico! Existe um sistema separado de recolha de pilhas para permitir o tratamento adequado e reciclagem de acordo com a legislação. Contacte o seu município para mais informações sobre os sistemas de recolha e reciclagem. Para a Suíça: A pilha usada deve ser devolvida ao local de compra. Para outros países não UE: Contacte o seu município para saber qual o método correcto de eliminação de pilhas usadas.

electrolux 53

A protecção de sobrecorrente do compressor actua 4 vezes

O sensor da temperatura interior está em circuito aberto ou em curto circuito

O sensor do evaporador está em circuito aberto ou em curto circuito

O sensor do condensador está em circuito aberto ou em curto circuito

Erro de comunicação entre o aparelho interior

Erro EEROM

Aparelho exterior protege

Garantia/Assistência Técnica

PORTUGAL Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa em-

54 electrolux

presa. O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-

-obra e peças. Se durante o período de ga-

rantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial. ASSISTÊNCIA TÉCNICA OFICIAL: 21 440 39 39 SERVIÇO DE APOIO AO CLIENTE: 21 440 39 00 (de 2a a 6a feira. das 10H-13H e das 14H-17H) CONDIÇÕES DE GARANTIA

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura de compra.

2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.

3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.

4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar deverão ser entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e danos provocados por

condições atmosféricas adversas; Intervenções por pessoal técnico não autorizado pelo ELECTROLUX SERVICE ; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores; Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem e explicações de funcionamento; Danos no esmalte e/ou na pintura provocados por cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.

• MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.

• INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou de água, ligações eléctricas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos. Deve conservar a factura de compra junto deste Certificado de Garantia. Para a validade desta garantia, no momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal autorizado o presente certificado junto da factura legal de compra do aparelho devidamente preenchida.

Garantia Europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de trás deste manual, para o período especificado na garantia do seu aparelho ou, caso contrário, pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do aparelho mudará também, estando sujeita aos seguintes requisitos:

• A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá como prova o documento válido de compra emitido pelo vendedor do aparelho.

• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo

tipo de trabalho e peças existente no seu novo país de residência para este modelo em particular ou gama de aparelhos.

• A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para outro utilizador.

• O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.

• O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país de residência.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

Electrolux. Thinking of you.

Többet is megtudhat elképzeléseinkrol a www.electrolux.com

címen

Tartalomjegyzék

Biztonsági információk 55 A készülék leírása 58 A legelső használat előtt 62 A készülék üzemeltetése 64 További ötletek és tanácsok 72

A változtatások jogát fenntartjuk

Ápolás és tisztítás 73 Mit tegyek, ha... 76 Környezetvédelmi információk 80 JÓTÁLLÁS 80 Európai Jótállás 82

Biztonsági információk

Fontos Kérjük, a klímaberendezés használata előtt gondosan olvassa el a kézikönyvet, majd tegye el, ha később szüksége lenne rá. A kézikönyvben rengeteg hasznos tanácsot talál arra nézve, hogyan kell rendeltetésszerűen használni és karbantartani a klímaberendezést. Rengeteg időt és pénzt takaríthat meg a klímaberendezés élettartama alatt, ha egy kis megelőző gondoskodással kezeli a készüléket. Az általános problémák megoldására számtalan választ megtalál a hibaelhárítási tanácsok táblázatában. Ha először átfutja a Hibaelhárítási tanácsok táblázatát, megspórolhatja magának a szerviz kihívását.

Vigyázat Ha meg akarja védeni a

felhasználót vagy más embereket a sérüléstől vagy a vagyoni kártól, tartsa be az alábbi utasításokat. Az utasítások figyelmen kívül hagyásából eredő nem rendeltetésszerű üzemeltetés sérülésekhez és károkhoz vezethet.

Általános biztonság Fontos

• A készülék szerelését bízza engedéllyel

rendelkező szakértőre.

• A készülék javítását vagy karbantartását

bízza engedéllyel rendelkező szervizszakértőre.

• Az áramellátás biztosításához szükséges

konnektort engedéllyel rendelkező vállal-

kozónak kell csatlakoztatnia és üzembe helyeznie.

• A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelős személy nem biz- tosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan.

• Gondoskodni kell a kisgyermekek felügyeletéről annak biztosítása érdekében, hogy ne játsszanak a klímaberendezéssel.

• Ha a villanyvezeték cserére szorulnak, a cserét csak engedéllyel rendelkező személyzet végezheti el.

• A szerelést az országos huzalozási szabványoknak és az áramszolgáltatók szolgálati szabályzatának megfelelően kizárólag engedéllyel rendelkező személyzet végezheti el.

• Amikor a rendszert másik helyre kívánják költöztetni vagy ki kell dobni, ezt a munkát csak megfelelően képesített személynek szabad elvégeznie.

• Ügyeljen rá, hogy a függőleges zsaluk beállítása közben a ventillátorlapát be ne kapja az ujját.

• A klímaberendezés által használt hűtőfo- lyadék lehet R22, R407C vagy R410A (Beszerelés előtt meg kell állapítani, hogy melyik).

•Ne működtesse a készüléket lezárt pozíci- óban lévő vízszintes zsaluval (zsalukkal).

• Ne üzemeltesse a készüléket a porszűr nélkül.

electrolux 55

56 electrolux

Használatra vonatkozó figyelmeztetések

Vigyázat

• Csatlakoztassa megfelelően az áramot. Ellenkező esetben a hőtermelés miatt áramütés érheti, vagy tűz üthet ki. többlet

• Ne változtassa meg a villanyvezeték hosszát, illetve ne csatlakoztasson más készüléket is ebbe a konnektorba. A hőtermelés miatt áramütés érheti, vagy tűz üthet ki.

• Mindig gondoskodjon a hatékony földelésről. A földelés hiánya áramütést okozhat.

• Szüntesse meg a készülék áramellátását, ha azt tapasztalja, hogy gyanús hang, szag vagy füst árad a készülékből. Ilyenkor tűz üthet ki, vagy áramütés érheti.

• Használjon megfelelő teljesítményű árammegszakítót vagy biztosítékot. Fennáll a tűz vagy az áramütés veszélye.

• Ne üzemeltesse vagy állítsa le a készüléket úgy, hogy rá- vagy lecsatlakoztatja a hálózatról. A hőtermelés miatt áramütés érheti, vagy tűz üthet ki.

• Ne üzemeltesse a készüléket nedves kézzel vagy nedves környezetben, mert áramütés érheti.

• Ne hagyja, hogy víz folyjon az elektromos alkatrészekre, mert meghibásodhat a készülék, vagy áramütés érheti.

• Ne igya meg a klímaberendezésből leengedett vizet, mert az betegséget előidéző szennyezőanyagokat tartalmazhat.

• Ne használja fűtőberendezések közelében a villanyvezetéket. Ilyenkor tűz üthet ki, vagy áramütés érheti.

• Ne használjon sérült vagy ismeretlen eredetű villanyvezetéket, mert áramütés érheti, vagy tűz üthet ki.

• Ne irányítsa közvetlenül csak a szobában lévőkre a levegőáramlatot, mert ez károsíthatja az egészségüket.

• Mindig telepítsen árammegszakítót és csak erre a célra szolgáló áramkört. Nem szabad, hogy a telepítés tüzet vagy áramütést okozzon.

• Üzemelés közben ne nyissa ki a készüléket, mert áramütés érheti.

• Ne használja a villanyvezetéket gyúlékony gáz vagy gyúlékony anyagok, például benzin, hígító stb. közelében, mert ez robbanást vagy tüzet okozhat.

• A klímaberendezés használata előtt szellőztesse ki a szobát, ha egy másik berendezésből gáz szivárog ki, mert ez robbanást, tüzet vagy égést okozhat.

• Ne szerelje szét vagy változtassa meg a készüléket, mert ettől tűz üthet ki, vagy áramütés érheti.

electrolux 57

Használatra és tisztításra vonatkozó figyelmeztetések

Figyelem

•A légszűrő levételekor ne érjen hozzá

a készülék fémrészeihez, mert megsérülhet.

• A készüléket - majd az árammegsza-

kítót - tisztítás előtt ki kell kapcsolni. Ne lásson neki a készülék tisztításának bekapcsolt állapotban, mert ez tüzet, áramütést vagy sérülést okozhat.

• Vihar vagy hurrikán idején szüneteltesse az üzemeltetést, és zárja be az ablakot. A nyitott ablakokkal végzett üzemeltetés a lakáson belül nedves légkört idézhet elő, és átáztathatja az otthoni bútorokat.

• Ne használjon olyan erős mosószereket, mint például a viasz vagy a hígító. Használjon a tisztításhoz puha ruhát. A termék elszíneződése vagy felületének megkarcolódása miatt romolhat a készülék külső megjelenése.

• Ne helyezzen nehéz tárgyat a villanyvezetékre, és ügyeljen arra, hogy a vezeték ne nyomódjon össze, mert tűz üthet, ki vagy áramütés érheti.

• A dugót a fejénél fogva húzza ki a hálózati konnektorból, ellenkező esetben áramütés érheti, vagy elromolhat a készülék.

• Ne használjon vizet a klímaberendezés tisztításához. A víz behatolhat a berendezésbe, és tönkreteheti a szigetelést. Továbbá áramütést is elő- idézhet.

• Ne tegyen háziállatot vagy szobanövényt olyan helyre, ahol közvetlenül éri

a légáram, mert az állat vagy a növény esetleg megsínyli ezt.

• Ne helyezzen akadályokat a levegő- bemenetek köré vagy a levegőkime- net belsejébe, mert ettől meghibásodhat a készülék, vagy baleset következhet be.

• Gondoskodjon róla, hogy a kültéri berendezés felszerelésére szolgáló konzol ne rongálódjon meg a hosszú használat során. Ha a konzol megsérül, a lezuhanó berendezés kárt okozhat.

• Óvatosan járjon el a készülék kicsomagolásakor és felszerelésekor. Az éles szélek sérülést okozhatnak.

• Ha a klímaberendezést tűzhellyel együtt használják, alaposan szellőztessék ki a szobát, különben oxigénhiány léphet fel.

• Ne használja különleges célokra. Ne használja a klímaberendezést precíziós berendezések, élelmiszerek, állatok, növények és szépművészeti tárgyak konzerválására, mert ez minő- ségromlást stb. idézhet elő.

• Ha hosszú ideig nem használja a készüléket, kapcsolja le a fő áramkapcsolót, különben meghibásodhat a készülék, vagy tűz üthet ki.

• Mindig biztonságosan helyezze be a sz

űrőket. Kéthetente tisztítsa meg a

szűrőt. A szűrő nélkül üzemeltetett készülék meghibásodhat.

• Ha víz kerül a készülékbe, kapcsolja ki, szüntesse meg az áramellátását, és forduljon képesített szervizszakemberhez.

58 electrolux

A készülék leírása

Beltéri egység

4 5 6 7 8

A) Levegőbemenet B) Levegőkimenet

1 Elülső lap 2 Lapkeret 3 Váz 4 Légszűrő 5 Vízszintes zsanér 6 Függőleges zsanér

Kültéri egység

1 2 3

1211109

7 Jelzőfények 8 Kézi szabályozógomb 9 Távirányító-tartó (ha a távirányító tarto-

zék)

10 Távirányító 11 Hűtőfolyadék-vezeték 12 Kifolyócső 13 Villanyvezeték (ha tartozék)

1 Csatlakoztató kábel 2 Hűtőfolyadék-vezeték 3 Zárószelep

A) Levegőbemenet (hátsó) B) Levegőbemenet (oldalsó) C) Levegőkimenet (elülső)

LED kijelzőpanel a kültéri egységen

electrolux 59

HEAT/COOL (fűtés/hűtés)

Defrost Operation Timer

1 2 3 4 5 6

COOL (hűtés)

Operation Timer

1 3 4 5 6

1 Auto üzemmód jelzés

Auto üzemeltetés alatt világít.

Kiolvasztás jelzés

(Csak a fűtő és hűtő modellek esetében) Ez a jelző akkor világít, amikor a klímaberendezés automatikusan elkezd kiolvasztani, vagy amikor fűtési üzemmódban bekapcsol a meleglevegő-szabályozási funkció.

Hőmérsékletjelzés

A hőmérséklet-beállítást mutatja, amikor a klímaberendezés üzemképes.

4 Üzem jelzés

Ez a jelzés akkor világít, amikor a klímaberendezés működik.

Időzítő jelzés

Ez a jelző akkor világít, amikor az időzítőt ON/OFF (ki-/bekapcsolt) állásba helyezik.

További funkciók Alvó üzemmód:

Ez a funkció lehetővé teszi, hogy a készülék az első két órában óránként 1°C-kal automatikusan növelje (hűtés) vagy csökkentse (fűtés) a beállítást, majd az elkövetkező 5 órában stabilan tartsa a hőmérsékletet, mely időtartam után a berendezés nem üzemel tovább. Lehetővé teszi a készüléknek a legkel-

lemesebb hőmérsékletet fenntartását és az energiával való takarékoskodást.

Automatikus újraindítási funkció:

Amikor a berendezés áramszünetnek van kitéve, majd az áramellátás helyreáll, a készülék automatikusan visszatér a funkció eredeti beállításához.

Tiszta levegő funkció (ha van ilyen):

A levegő minősége alapvető a kényelemérzet szempontjából. Az Ön klímaberendezése (modelltől függően) ionizálóval vagy plazma porgyűjtővel van felszerelve. Az ionizátor rengeteg aniont tud termelni, hogy frissítő, természetes levegővel töltse fel a szobát. Az egész család nap mint nap élvezni fogja a természetes, tiszta és egészséges levegőt. A plazma porgyűjtő ionizáló zóna létrehozására képes. A levegő átáramlik egy plazmamezőn, és amikor áthalad egy nagyfeszültségű iongenerátoron, a por-, füst- és pollenrészecskék 95%-át magához vonzza az elektrosztatikus szűrő.

Könnyen tisztítható panel:

Az elülső panel könnyen levehető az idősza- kos tisztántartás céljából.

Öndiagnózis és automatikus védőfunk- ció:

Ez a funkció elektronikusan képes észlelni minden hibát, majd megjeleníteni a beltéri egységen egy sor villogó LED kijelző segítségével a diagnózist. Amikor ez bekövetkezik, a készülék automatikusan átvált védő üzemmódba.

Érzékelő funkció (ha van ilyen):

A távirányító távoli termosztátként működik, lehetővé téve, hogy saját helyén pontos hő- mérséklet-szabályozást végezzen. Az Érzékelő funkció bekapcsolásához mutasson a távirányítóval a készülékre, majd nyomja meg a Feel gombot. A távirányítón a saját helyén érvényes hőmérséklet jelenik meg. A távirányító 3 perces időközönként elküldi ezt a jelet a klímaberendezésnek, amíg ismételten meg nem nyomják a Feel (érzékelés) gombot. Ha a készülék nem fogadja minden 7 perces időközönként az Érzékelés jelet, a készülék az Érzékelés üzemmód végét sípszóval jelzi.

60 electrolux

A távirányító funkciói

7 15

ki-/bekapcsoló gomb A gomb megnyomásával kezdje meg, majd a gomb ismételt megnyomásával állítsa le az üzemeltetést.

Fontos A COOL only (csak hűtés) modellen nincsen HEAT (fűtés) funkció.

3 SWING (lengés) gomb: Ennek a

gombnak a megnyomásával a zsalu automatikusan fel és le lebeg. A leállításához nyomja meg újra a gombot.

SLEEP (alvó üzemmód) gomb: Ennek a gombnak a megnyomásával lépjen be az Energiatakarékos üzemmódba. Újbóli megnyomásával tudja törölni. Ez a funkció csak COOL (hűtés), HEAT (fűtés) és AUTO üzemmódban használható, és a legkellemesebb hőmérsékletet tartja fenn az Ön számára.

Fontos Amikor a készülék SLEEP üzemmódban üzemel, ez az üzemmód a

másik gomb megnyomásával megszüntethető.

5 FEEL (érzékelés) gomb (Ha van ilyen):

Nyomja meg ezt a gombot a termosztátként aktiválásához, lehetővé téve, hogy saját helyén pontos hőmérséklet- szabályozást végezzen. Ismételt megnyomással lehet elvetni ezt a funkciót.

6 AIM (cél) gomb: Ennek a gombnak a

megnyomásával tudja megváltoztatni a zsalu lebegésének szögét. A zsalu lebegési szöge minden megnyomáskor 6 fokkal változik. Amikor a zsalu olyan meghatározott szögben lebeg, amely egyaránt befolyásolja a klímaberendezés hűtő és fűtő hatását, a készülék automatikusan megváltoztatja a lebegés irányát. Ennek a gombnak a megnyomásakor nem jelenik meg szimbólum a kijelzőterületen.

RESET süllyesztett gomb: A süllyesztett RESET gomb megnyomásakor minden aktuális beállítás törlésre kerül, a szabályozás pedig visszatér az eredeti beállításokhoz.

electrolux 61

TEMP/TIME (hőm/idő) gomb: A gomb megnyomásával tudja növelni a beltéri beállított hőmérsékletet vagy módosítani a TIMER időzítő kapcsolót az óramutató járásával megegyező irány-

ban. A

gomb megnyomásával tudja

csökkenteni a beltéri beállított hőmér- sékletet vagy módosítani a TIMER időzí- tő kapcsolót az óramutató járásával ellenkező irányban.

9 FAN (ventilátor) gomb: A ventilátor se-

bességének négyfokozatú - AUTO, LOW (kis), MED (közepes) vagy HIGH (nagy) - kiválasztására szolgál. A ventilátorsebesség üzemmód a gomb minden egyes megnyomásakor vált egyet.

10 TIMER (időzítő) gomb: Ez gomb az idő

bekapcsolására (ON = üzemelés kezdete), illetve kikapcsolására (OFF = üzemelés befejezése) szolgál.

11 CANCEL (törlés) gomb: Ennek a

gombnak a megnyomásával tudja törölni a TIMER ON/OFF beállításokat.

12 TURBO gomb: Ha ezt a gombot COOL

(hűtés) üzemmódban megnyomja, a klímaberendezés erőteljes hűtő üzemelésbe kezd. Ismételt megnyomással lehet elvetni a TURBO funkciót.

13 CLOCK (óra) gomb: Az idő beállítására

szolgál.

14 LED gomb: Ennek a gombnak a meg-

nyomásával tudja törölni, majd ismételt megnyomásával aktiválni a klímaberendezés digitális kijelzőjét.

LOCK süllyesztett gomb: A LOCK gomb megnyomásakor minden aktuális beállítás zárolásra kerül, a távirányító pedig a LOCK üzemeltetésén kívül semmi mást nem fogad el. Ismételt megnyomással tudja bekapcsolni a LOCK funkciót.

A távirányítón található kijelzők

1 2 3

Jeltovábbítás kijelző

Ez a jeltovábbítás kijelző akkor világít, amikor a távirányító jeleket továbbít a beltéri egység felé.

2 Üzemmódkijelző

Az aktuális üzemmódot jeleníti meg. Ilyen üzemmód az AUTO ( (

), DRY (szárítás) ( ), HEAT (fűtés) (

), COOL (hűtés)

) (a csak hűtő modellek esetében nem

használható), CSAK VENTILÁTOR ( majd vissza az AUTO (

BE/KI állapot kijelzése

) üzemmódhoz.

Kijelzés a be-/kikapcsoló gomb megnyomásakor. Megszüntetéséhez nyomja meg újra a be-/kikapcsoló gombot.

4 Hőmérséklet kijelzés

A hőmérséklet-beállítást mutatja (17°Ctől 30°C-ig ). Amikor az üzemmódot FAN ONLY (csak ventilátor) állásba kapcsolják, nem jelenik meg beállított hőmérsék- let.

5 Zárolás megjelenítése

Kijelzés a LOCK (zárolás) gomb megnyomásakor. Megszüntetéséhez nyomja meg újra a LOCK gombot.

6 Ventilátorsebesség kijelzése

A kiválasztott ventilátorsebességet mutatja, az AUTO és a három ventilátorse-

besség-szintet "

" (LOW) (kis) "

" (MED) (közepes) " " (HIGH) (nagy) Az AUTO kijelzés akkor jelenik meg, amikor az üzemmód vagy AUTO, vagy DRY (száraz).

62 electrolux

Alvó üzemmód kijelzése

Kijelzés a SLEEP (alvó üzemmód) gomb megnyomásakor. Megszüntetéséhez nyomja meg újra a SLEEP gombot. A távirányítón lévő minden kijelzés kizárólag bemutató célokat szolgál.

8 Időkijelzés

Időzítő ki-/bekapcsolási idejének (00:00 23:50 h) vagy a pontos idő kijelzése.

A legelső használat előtt

A működés előkészítése

Figyelem

• A beszerelésre kérjen fel egy telepítést

végző szakembert.

• Csatlakoztassa rendesen a dugót a konnektorba.

• Ne használjon sérült vagy nem szabványos villanyvezetéket.

•Ne működtessen több készüléket is ugyanarról a konnektorról.

• Ne használjon hosszabbítót.

• Ne indítsa el/állítsa le a készüléket úgy, hogy a hálózati vezetéket bedugja/kihúzza a konnektorból.

A távirányító elhelyezése

• A távirányítót olyan helyen tartsa, ahol a je-

lek eljutnak a beltéri egység vevőjéhez (a maximális megengedett távolság 8 m).

•Az időzítő üzemmód kiválasztásakor a táv- irányító a megadott időpontban automatikusan jelet továbbít a beltéri egységnek.

• Ha a távirányító pozíciója akadályozza a jel megfelelő továbbítását, egy akár 15 perces időkésleltetés is bekövetkezhet.

Figyelem

A pontos idő csak akkor jelenik meg, amikor nincs beállítva az AUTO-ON/OFF idő- zítő. Amikor az AUTOTIMER funkció üzemel, az AUTO-ON/OFF (automatikus üzemmód ki-/bekapcsolása) időt mutatja. A jelenlegi idő ellenőrzéséhez nyomja meg a CLOCK (óra) gombot, ekkor megjelenik az idő.

• A klímaberendezés nem működik ren-

desen, ha függöny, ajtó vagy más anyag akadályozza a jeleket abban, hogy a távirányítóról eljussanak a beltéri egységhez.

•Előzze meg, hogy bármilyen folyadék

kerüljön a távirányítóba. Ne tegye a távirányítót közvetlenül napfényre vagy hőforrás közelébe.

• Ha a beltéri egység infravörös jelvevő- jét közvetlen napfényre teszik, előfor- dulhat, hogy a klímaberendezés nem működik rendesen. A vevőt függönyökkel védje a közvetlen napfénytől.

• Ha bármelyik más elektromos berendezés is reagál a távirányítóra, vagy vigye arrébb ezeket a berendezéseket, vagy kérjen tanácsot a helyi szerviztől.

Elemcsere

A távirányító két száraz alkáli elemet használ (2 x AAA 1,5 volt). Ne használjon újratölthető elemeket.

1. Csúsztassa le az elemtartó rekesz tetejét (a távirányító hátulja felé), majd cserélje ki a régi elemeket újra az elemtartó rekesz belsejében látható utasítás szerint. Ügyeljen rá, hogy megfelelően helyezze be az elem (+) és (-) pólusait.

2. Csúsztassa vissza az elemtartó rekesz tetejét a helyére.

Fontos

• Elemcsere alkalmával ne használjon régi

elemeket vagy különböző típusú elemeket együtt, mert ez a távirányító hibás műkö- dését eredményezheti.

• Ha nem használja a távirányítót néhány hétnél hosszabb ideig, vegye ki az elemeket, különben az elemek szivárgása kárt okozhat a távirányítóban.

• Az elemek normál használat melletti átlagos élettartama megközelítőleg fél év.

• Cserélje ki az elemeket, ha nem jön jelvételi sípszó a beltéri egységből, illetve ha a távirányítón a jeltovábbítás jelző nem világít.

Az óra beállítása

A klímaberendezés működtetésének megkezdése előtt állítsa be a távirányítón az órát a jelen fejezetben megadott eljárások segítségével. A távirányítón lévő időpanel kijelzője mindenképpen működik, akár használatban van a klímaberendezés, akár nem.

Eredeti órabeállítás

Miután a távirányítóba behelyezik az elemeket, az órakijelző panel "0:00"-t mutat és villogni kezd.

electrolux 63

TEMP/TIME (hőm/idő) szabályozó gomb:

–Az idő beállításához nyomja meg ezt a

gombot.

Előre. Vissza.

– A gomb minden egyes megnyomásá-

val az idő egy perces ugrásokkal előre vagy visszafelé halad attól függően, hogy melyik oldal kerül megnyomásra. Az idő olyan gyorsan változik, amilyen gyorsan a gomb megnyomásra kerül.

– A gomb felengedés nélküli nyomva tar-

tásával az idő 10 perces ugrásokkal előre vagy visszafelé halad attól függő- en, hogy melyik oldal kerül megnyomásra.

2. CLOCK (óra) gomb

A pontos idő megjelenésekor nyomja meg a CLOCK gombot vagy engedje fel

vagy gombot, és várjon 5 má-

sodpercig; ekkor az órán látható időkijel-

64 electrolux

zés villogása megszűnik, az óra pedig működni kezd.

3. Az óra átállítása

A távirányítón lévő CLOCK gomb kb. 3 percig történő megnyomására az időki- jelző panelen a kettőspont villogni kezd. Új időpont beállításához kövesse "Az óra legelső beállítása" 1. és 2. pontját.

Fontos A CLOCK időpontot még az AUTO- TIMER funkció működtetése előtt be kell állítani. Ha az időzítő AUTO-ON/OFF üzemmódjának a beállítása után a CLOCK gombbal átállítja a pontos időt, a távirányító

A készülék üzemeltetése

Alapüzemelés

A klímaberendezés AUTO üzemmódjának a beállításakor a készülék automatikusan kiválasztja a hűtés, fűtés (ez a csak hűtő modellen nem található meg), vagy a csak ventilátor üzemmódot a megadott hőmérséklettől és a szoba hőmérsékletétől függően. Az üzemmód kiválasztása után a készülék mikroszámítógépes memóriája elmenti az üzemi feltételeket. Ezt követően a klímaberendezés ugyanolyan körülmények között kezdi meg az üzemelést, mint ha a távirányítón egyszerűen megnyomta volna az ON/ OFF gombot.

a módosított időpontadatot fogja elküldeni a készüléknek.

– Az óra napi 15 másodpercen belüli

pontossággal működik.

Figyelem A statikus elektromosság vagy más tényezők (rendkívül magas feszültség esetén) okozhatják a távirányító visszaállását az eredeti állapotba. Ha a távirányító inicializálásra kerül (villog a "0:00" kijelzés), a működtetés megkezdése előtt állítsa be újra a pontos időt.

2. TEMP/TIME (hőm/idő) gomb Állítsa be a kívánt hőmérsékletet. Az általános beállítás 22° C.

3. BE/KI gomb A távirányító kikapcsolt állapotában ennek a gombnak a megnyomása elindítja a klímaberendezést.

Elindítás

Ellenőrizze, hogy a készülék csatlakoztatva van-e, és van-e áram. A beltéri egység kijelzőpaneljén villogni kezd az OPERATION (üzemelés) kijelző.

1. Üzemmód-kiválasztó gomb (MODE) Nyomja meg az AUTO üzemmód kiválasztásához.

Leállítás

BE/KI gomb A klímaberendezés leállításához nyomja meg újra ezt a gombot. Ha az AUTO üzemmód nem ér el kellemes hatást, válassza ki kézzel a kívánt körülményeket. Az AUTO üzemmód kiválasztásakor nem kell beállítania a ventilátorsebességet. A ventilátor sebességét a készülék automatikusan szabályozza.

Csak hűtés/fűtés/ventilátor üzemmód Elindítás

Ellenőrizze, hogy a készülék csatlakoztatva van-e, és van-e áram. A beltéri egység kijel-

electrolux 65

zőpaneljén villogni kezd az OPERATION (üzemelés) lámpa.

1. Üzemmód-kiválasztó gomb (MODE) Nyomja meg ezt a gombot COOL (hűtés), HEAT (fűtés) (a csak hűtés modelleken nem elérhető) vagy a FAN ONLY (csak ventilátor) üzemmód kiválasztásához.

2. TEMP/TIME (hőm/idő) gomb Állítsa be a kívánt hőmérsékletet. A legkellemesebb a 21° C - 24° C közötti hő- mérséklet.

3. Ventilátorsebesség-szabályozó gomb (FAN SPEED) Nyomja meg az "AUTO" "LOW" (kis), "MED" (közepes) és "HIGH" (nagy) fokozatok kiválasztásához

4. BE/KI gomb A távirányító kikapcsolt állapotában ennek a gombnak a megnyomása elindítja a klímaberendezést.

BE/KI gomb A klímaberendezés leállításához nyomja meg újra ezt a gombot. A FAN ONLY üzemmód nem szabályozza a hőmérsékletet. Ennélfogva ennek az üzemmódnak a kiválasztásához

csak az 1., 3. és 4. lépést kell elvégeznie.

Szárítás Elindítás

Ellenőrizze, hogy a készülék csatlakoztatva van-e, és van-e áram. A beltéri egység kijelzőpaneljén villogni kezd az OPERATION (üzemelés) kijelző.

1. Üzemmód-kiválasztó gomb (MODE) Ennek a gombnak a megnyomásával válassza ki a DRY (szárítás) üzemmódot.

2. TEMP/TIME (hőm/idő) gomb A "TEMP/TIME" megnyomásával válassza ki a kívánt hőmérsékletet.

3. BE/KI gomb A távirányító kikapcsolt állapotában ennek a gombnak a megnyomása elindítja a klímaberendezést.

Leállítás

66 electrolux

Időzítő funkció

Leállítás

BE/KI gomb A klímaberendezés leállításához nyomja meg újra ezt a gombot. A ventilátorsebesség AUTO vagy DRY üzemmódban nem állítható be.

• A szárítás üzemmód automatikusan kivá-

lasztja a megadott hőmérséklet és a szoba tényleges hőmérséklete közötti különbség alapján a szárítás funkciót.

•A hőmérséklet szabályozása úgy történik, hogy a hűtés és csak ventilátor funkciók ismétlődő ki-/bekapcsolása kivonja a párát a levegőből. A ventilátorsebesség LOW fokozatba van állítva.

ab°C

xy°C

1. TIMER (időzítő) gomb:

Szükség szerint nyomja meg a TIMER gombot. A TIMER ON vagy a TIMER OFF kijelzőn kívül a beállított pontos idő is megjelenik és villogni kezd.

2. TEMP/TIME (hőm/idő) gomb Nyomja meg a kívánt idő beállításához.

Előre Vissza

A gomb minden egyes megnyomásával az idő 10 perces ugrásokkal előre vagy visszafelé halad attól függően, hogy melyik irányban kerül megnyomásra. Az idő olyan gyorsan változik, amilyen gyorsan a gomb megnyomásra kerül.

3. A gomb minden egyes megnyomásával az idő 10 perces ugrásokkal előre vagy visszafelé halad attól függően, hogy melyik irányban kerül megnyomásra. Az idő olyan gyorsan változik, amilyen gyorsan a gomb megnyomásra kerül.

electrolux 67

Törlés

Törlés gomb (CANCEL) Az időzítő beállításának törléséhez nyomja meg a CANCEL gombot.

Módosítás

A beállítások módosításához végezze el az

1., 2. és 3. lépést.

Figyelem

•Az időzítő üzemmód kiválasztásakor a távirányító a megadott időpontban automatikusan továbbítja az időzítő jelét a beltéri egységnek. Ezért tartsa olyan helyen a távirányítót, ahonnan megfelelően továbbítani tudja a jelet a beltéri egységnek.

• A távirányító által beállított érvényes üzemidő 24 órára korlátozódik.

Példa az időzítő beállításaira TIMER ON (Az időzítő elindítja az üzemelést)

A TIMER ON funkció akkor hasznos, ha azt szeretné, hogy a készülék automatikusan kikapcsoljon, mondjuk, azelőtt, mielőtt Ön hazaérne. A klímaberendezés a beállított idő- pontban automatikusan megkezdi a műkö- dést.

Fontos Az időpont 0,5 másodperces időszakokban közölhető (a TEMP/TIME gomb megnyomása után), így addig kell nyomnia a gombot, amíg a kívánt időpont be nem áll. Ellenkező esetben meg kell ismételni a lépéseket.

1. Nyomja meg a TIMER gombot, megjelenik a TIMER ON kijelzés, megjelenik és villogni kezd a beállított időpont (ha a kijelzett időpont éppen 6:00, akkor egy 3 másodperccel későbbi időpont, a TIMER ON funkció pedig automatikusan aktiválódik).

2. A TEMP/TIME gomb segítségével jelenítse meg a távirányító TIMER ON kijelzőjén a "6:00" időpontot.

3. Várjon 0,5 másodpercet, a TIMER ON kijelző villogása megszűnik, a funkció pedig aktiválódik.

TIMER OFF (Az időzítő leállítja az üzemelést) A TIMER OFF funkció akkor hasznos, ha azt szeretné, hogy a készülék lefekvés után automatikusan kikapcsoljon. A klímaberendezés a beállított időpontban automatikusan megkezdi a működést.

Stop

23:00

Start

Off

6:00

Példa:

A klímaberendezés reggel 6:00 órai elindítása

Példa:

A klímaberendezés éjjel 23:00 órai leállítása

1. Nyomja addig a TIMER gombot, amíg meg nem jelenik a TIMER OFF kijelzés, megjelenik és villogni kezd a kijelzőpanel (ha a kijelzett időpont éppen 23:00, akkor egy 3 másodperccel későbbi időpont, a TIMER OFF funkció pedig automatikusan aktiválódik).

2. A TEMP/TIME gomb segítségével jelenítse meg a távirányító TIMER OFF kijelző- jén a "23:00" időpontot.

3. A funkció a TEMP/TIME gomb elengedése után 0,5 másodperccel aktiválódik.

COMBINED TIMER (Az ON és OFF időzítés egyidejű bekapcsolása)

68 electrolux

TIMER OFF - TIMER ON (időzítő kikapcsolása - időzítő bekapcsolása) (Be - Leállítás - Elindítás) Ez a funkció akkor hasznos, ha azt szeretné, hogy a klímaberendezés lefekvés után leálljon, majd reggel ébredéskor vagy hazaérkezéskor újra elinduljon.

Start

Stop

6:00

23:00

Példa:

Most este 20:00 óra van. Ön azt szeretné, hogy a klímaberendezés 23:00 órakor leálljon, majd reggel 6:00 órakor újrainduljon.

1. Nyomja addig a TIMER gombot, amíg meg nem jelenik és villogni nem kezd a TIMER OFF kijelzés és a beállított idő.

2. A TEMP/TIME gomb segítségével jelenítse meg a TIMER OFF kijelzőn a "23:00" időpontot.

3. A TIMER gomb ismételt megnyomásával jelenítse meg a TIMER ON kijelzést.

4. A TEMP/TIME gomb segítségével jelenítse meg a TIMER ON kijelzőn a "6:00" időpontot.

5. Várjon 0,5 másodpercet, amíg a TIMER ON kijelző villogása megszűnik, a funkció pedig aktiválódik.

TIMER ON - TIMER OFF (időzítő bekapcsolása - időzítő kikapcsolása) (Ki - Elindítás - Leállítás) Ez a funkció akkor hasznos, amikor ébredés előtt el szeretné indítani a klímaberendezést, majd leállítani, miután elment otthonról.

Off

6:00

Stop

8:00

Példa:

A klímaberendezés elindítása a következő reggel 6:00 órakor, és leállítása 8:00 órakor.

1. Nyomja meg a TIMER gombot, megjelenik és villogni kezd a TIMER ON.

2. A TEMP/TIME gomb segítségével jelenítse meg a távirányító TIMER ON kijelzőjén a "6:00" időpontot.

3. A TIMER gomb ismételt megnyomásával jelenítse meg a TIMER OFF kijelzést.

4. A TEMP/TIME gomb segítségével jelenítse meg a TIMER OFF kijelzőn a "8:00" időpontot.

5. Várjon 0,5 másodpercet, amíg a TIMER OFF kijelző villogása megszűnik, a funkció pedig aktiválódik.

Alvó üzemmód

A SLEEP gomb (1) megnyomásakor aktiválódik a gazdaságos működés funkció.

Hűtés üzemmódban a hűtési hőmérséklet beállított értéke az üzemmód kiválasztását követően 2 órán keresztül óránként 1°C-kal fog emelkedni. 2 óra elteltével a beállított érték ezen a hőmérsékleten marad, a ventilátormotor pedig beáll a LOW (kis) sebességfokozatba. További 5 óra elteltével a készülék leáll.

electrolux 69

xy°C

1°C

1h 1h

AUTO üzemmódban a beállított hőmérséklet a SLEEP üzemmód kiválasztása után 2 órán keresztül az aktuális üzemmód értelmében óránként 1°C-kal emelkedik vagy csökken. 2 óra elteltével a beállított érték ezen a hőmér- sékleten marad, a ventilátormotor pedig beáll a LOW (kis) sebességfokozatba. További 5 óra elteltével a készülék leáll. A SLEEP üzemmód használata csökkenti a zajt, és kellemes környezetet teremt az alváshoz.

A Reset és Lock (zárolás) gomb funkciója

1°C

xy°C

Fűtés üzemmódban a fűtési hőmérséklet beállított értéke az üzemmód kiválasztását követően 2 órán keresztül óránként 1°C-kal fog csökkenni. 2 óra elteltével a beállított érték ezen a hőmérsékleten marad, a ventilátormotor pedig beáll a LOW (kis) sebességfokozatba. További 5 óra elteltével a készülék leáll.

1°C

1h 1h

1. A LOCK gomb (1) megnyomásakor minden aktuális beállítás zárolásra kerül, a távirányító pedig a LOCK üzemeltetésén kívül semmi mást nem fogad el. Használja a LOCK üzemmódot, amikor ki szeretné védeni, hogy a beállítások véletlenül megváltoztatásra kerüljenek. A LOCK üzemmód visszavonásához nyomja meg újra a LOCK gombot.

70 electrolux

A távirányító kijelzőjének bal alsó oldalán a LOCK funkció bekapcsolásakor megjelenik a LOCK szimbólum.

2. A süllyesztett RESET gomb (2) megnyomásakor minden érvényes beállítás törlésre kerül, majd felveszi az gyárilag beállított eredeti értéket.

A Digital Display (digitális kijelzés) gomb funkciója

Defrost Operation Timer

Operation Timer

OFF

A LED gomb megnyomásakor a beltéri egységen lezár a hőmérséklet-beállítás kijelzője. A kijelző aktiválásához nyomja meg újra a gombot. Ez a funkció akkor hasznos, ha az alvás idejére le szeretné állítani a kijelzőt. (Hűtő modell esetében nincs "Def")

A Turbo gomb funkciója

ismételt megnyomásával törölni tudja a TURBO funkciót.

Feel (érzékelés) gomb funkciója (ha van ilyen)

Amikor megnyomja a FEEL gombot, a távoli termosztát aktiválásra kerül. A távirányítón lévő kijelző mutatja a beállított hőmérsékletet, és az egy üzemel, hogy fenntartsa a beállított hőmérsékletet ott, ahol a távirányító található. A FEEL gomb ismételt megnyomásával törölheti a FEEL funkciót.

A légáram irányának szabályozása

• Állítsa be megfelelően a légáram irányát,

máskülönben kényelmetlen érzetet kelt, vagy egyenetlen hőmérsékleteket eredményez a szobában.

• Állítsa be a vízszintes zsalukat a távirányító segítségével.

• Állítsa be a függőleges zsalukat (A) kézzel.

Amikor a TURBO gombot (1) hűtés üzemmódban megnyomja, a klímaberendezés TURBO üzemmódba lép, a kompresszor ultragyors sebességet vesz fel, és gyorsan biztosítja a beállított hőmérsékletet. Miután a készülék 20 percig TURBO üzemmódban működik, a beltéri ventilátor automatikusan visszatér az előre beállított sebességhez. Ellenkező esetben a TURBO gomb

A légáram fel-/lemenő irányának beállítása

Ezt a műveletet működő készüléken végezze el. A zsalu kívánt irányba történő elmozdításához nyomja meg a távirányítón az AIM gombot. A vízszintes zsalu módosítási szöge minden megnyomáskor 6 fokkal változik.

A légáram jobbra/balra menő irányának beállítása (kézzel)

Ezeket a módosításokat még a készülék elindítása előtt végezze el, mert indítás után fennáll a veszélye, hogy az ujját bekapja a ventilátor.

electrolux 71

• A távirányítón a SWING (lebegés) gomb megnyomásával a vízszintes zsalu automatikusan fel- és lefelé fog lebegni. A műv- elet leállításához nyomja meg újra a SWING

• gombot.

A légáram automatikusan fel-/lemenő irányának beállítása

Ezt a műveletet a működő klímaberendezésen végezze el.

72 electrolux

Figyelem

• A SWING és a FIX gomb az üzemen kívüli klímaberendezésen le van tiltva (beleértve azt az állapotot is, amikor az időzítő beállított értéke: TIMER ON).

•Hűtés vagy szárítás üzemmódban ne üzemeltesse hosszú időn keresztül lefelé irányuló légáramirány mellett a klímaberendezést. A vízszintes zsalu felületen ugyanis páralecsapódás alakulhat ki, és ilyenkor a nedvesség lecsöpöghet a padlóra vagy a szoba berendezésére.

• Ne mozdítsa el kézzel a vízszintes zsalut. Mindig vegye igénybe a SWING és a FIX gombot. Ha kézzel mozdítja el ezt a zsalut, hibás működést válthat ki vele. Ha a zsalu rosszul működik, állítsa le a klímaberendezést, majd indítsa újra.

• Ha a klímaberendezést leállítás után azonnal újraindítják, előfordulhat, hogy a zsalu kb. 10 másodpercig nem mozdul meg.

• A vízszintes zsalu nyitószögét nem érdemes túl kicsire állítani, mert a légáramlási terület erősen korlátozott volta miatt romolhat a COOLING (hűtés) és a HEATING (fűtés) teljesítménye.

•Ne működtesse a készüléket lezárt pozícióban lévő vízszintes zsaluval.

• Amikor a klímaberendezést rákötik a hálózati áramra (legelső üzemeltetés), lehet, hogy a vízszintes zsalu 10 másodpercig hangot ad ki, ami a rendeltetésszerű működés jele.

Kézi üzemeltetés

A készülékek a kézi üzemmód aktiválását kiváltó kapcsolóval vannak ellátva. A kapcsoló tartalékként használható a készülék ki- és bekapcsolásához, ha elvész vagy nem mű- ködik a távirányító.

1. Fogja meg az elülső panelt (1) és emelje

fel egy olyan szögig, ahol egy kattanás kíséretében rögzített állapotba kerül.

2. Nyomja meg a kézi szabályozás gombját

(2), amíg az AUTO üzemmód jelzőlámpá- ja ki nem gyullad, ekkor a készülék kényszerített AUTO üzemmódban fog dolgozni (az alapértelmezett hőmérséklet-beállí- tás 24°C).

3. Zárja vissza a panelt szorosan az eredeti pozíciójába.

Figyelem

• Amint megnyomja a kézi üzemeltetés gombját, az üzemmódok az alábbi sorrendben váltják egymást: AUTO, COOL (hűtés), majd OFF (ki).

• A gomb kétszeri megnyomásával a készülék kényszerített COOL (hűtés) üzemmódba kerül.

• A harmadik megnyomás után a készülék kikapcsol (OFF) és nem műkö- dik tovább.

• A kényszerített COOL üzemmódot tesztelési célra szokták használni.

• Ha vissza szeretne térni a távirányítóval végzett üzemeltetéshez, kezdje el használni a távirányítót.

További ötletek és tanácsok

Üzemi hőmérséklet

Hűtés Fűtés Szárítás

Szobahőmérséklet 17 ° C ~ 32 ° C 17 ° C ~ 27 ° C 10 ° C ~ 23 ° C Kültéri hőmérséklet

18 ° C ~ 50 ° C

-15 ° C ~ 34 ° C

10 ° C ~ 50 ° C

Hűtés Fűtés Szárítás

21° C ~ 52° C (Speciális trópusi modellek esetében)

Figyelem

1. Ha a klímaberendezést a fenti hő-

mérséklet-tartományon kívül használják, életbe léphetnek bizonyos biztonsági védelmi funkciók, amelyek miatt a készülék esetleg nem rendeltetésszerűen fog működni.

2. 80%-nál kisebb relatív szobai páratartalom. Ha a klímaberendezés a fenti értéket meghaladó körülmények között működik, előfordulhat, hogy a klímaberendezés felületén páralecsapódás jelenik meg. Kérjük, állítsa be a függőleges légáramlatot biztosító zsalut a maximális szögre (a padlóhoz képest függőlegesre), és állítsa a ventilátort HIGH (nagy sebesség) fokozatba.

3. Az optimális teljesítmény ezen az üzemi hőmérséklet-tartományon belül biztosítható.

Optimális üzemelés

Az optimális teljesítmény eléréséhez az alábbiakat kell figyelembe venni:

electrolux 73

21° C ~ 52° C (Speciális trópusi modellek esetében)

• Állítsa be helyesen a légáramlat irányát, hogy ne közvetlenül a lakókat érje.

• Állítsa be a hőmérsékletet a legkellemesebb szintre. Ne állítsa be úgy a készüléket, hogy szélsőséges hőmérsékleteket kelljen produkálnia.

• COOL és HEAT üzemmódban zárja be az ajtókat és az ablakokat, ellenkező esetben romlik a készülék teljesítménye.

• A távirányítón a TIMER ON gomb segítségével válasszon ki egy időpontot, amikor el szeretné indítani a klímaberendezést.

• Ne helyezzen semmilyen tárgyat a levegő- bemenet vagy -kimenet közelébe, mivel ez csökkenti a klímaberendezés hatékonyságát, és esetleg le is állíthatja a készüléket.

• Tisztítsa meg rendszeresen a légszűrőt, különben romolhat a hűtési vagy fűtési teljesítmény.

•Ne működtesse a készüléket lezárt pozíci- óban lévő vízszintes zsaluval.

Ápolás és tisztítás

A készüléket arra tervezték, hogy hosszabb időn keresztül minimális karbantartással mű-

Tételek Karbantartási műveletek Ajánlott elvégzési gyakoriság

Porszűrő Tisztítás Havonta vagy szükség esetén még

Légszűrők Csere/tisztítás Négyhavonta Készülékház Tisztítás Havonta vagy szükség esetén még

Víztálca és leengedő cső- rendszer

Beltéri/kültéri tekercsek Tisztítás Minden szezonban a készülék elin-

1) Ezt a műveletet kizárólag szakképzett szerelőnek szabad elvégeznie.

Tisztítás és eltömődések ellenőrzése

Vigyázat Tisztítás előtt a klímaberendezést le kell állítani, és le kell kötni a hálózatról.

ködjön. Az alábbi karbantartási műveleteket azonban rendszeresen el kell végezni.

gyakrabban

gyakrabban Minden szezonban a készülék elin-

dítása előtt

A beltéri egység és a távirányító megtisztítása

74 electrolux

Figyelem

• A beltéri egység és a távirányító letörléséhez használjon száraz ruhát.

• Ha a beltéri egység nagyon koszos, a tisztítást hideg vizes nedves ruhával is elvégezheti.

A szűrők tisztítása Fontos Tisztítás előtt a hálózati áramot le kell

kapcsolni. Az eldugult légszűrő csökkenti a készülék

hűtési hatékonyságát. Havonta vagy szükség esetén még gyakrabban tisztítsa meg a szűrőt.

1. Emelje fel a beltéri egység elülső lapját

addig a szögig, ahol egy kattanás kíséretében megáll.

• A beltéri egység elülső lapja levehető

és vízzel megtisztítható. Ezután törölje le száraz ruhával

• Ne használjon vegyszerrel átitatott ruhát vagy porolót a készülék tisztításához.

2. Fogja meg a porszűrő nyelét (A) és kissé emelje ki a szűrőtartóból, majd húzza lefelé.

3. Vegye ki a DUST FILTER porszűrőt a beltéri egységből. – Tisztítsa meg a porszűrőt porszívóval

vagy vízzel, majd szárítsa meg egy hű- vös helyen.

4. Vegye ki a légfrissítő szűrő(ke)t (B, C): a Plazma porgyűjtőt / Ezüst ionszűrőt / Bioszűrőt / C-vitaminos szűrőt /3M légtisztító szűrőt (A) (amelyik érvényes) a

megtámasztó keretből. A szűrő behelye- zési/kivételi módjában enyhe különbség tapasztalható, ld. az alábbi képeket.

electrolux 75

6. Helyezze vissza a készülék porszűrő felső részét, ügyelve arra, hogy annak bal és jobb oldali szélei helyesen illeszkedjenek egymáshoz, majd tegye vissza a helyére a porszűrőt.

Általános karbantartás.

Ha a klímaberendezést hosszabb időn keresztül nem fogják használni.

1. Üzemeltesse a készüléket csak ventilátor üzemmódban 3-4 órán keresztül, hogy teljesen kiszáradhasson.

2. Kapcsolja ki a készüléket, és húzza ki a dugót a konnektorból.

3. A kültéri egységen időszakos karbantartást és tisztítást kell végezni. Ne próbálja meg saját maga elvégezni. Forduljon az eladóhoz vagy a szakszervizhez

– Havonta legalább egyszer tisztítsa meg

a légfrissítő szűrő(ke)t, 4-5 havonta pedig cserélje ki őket.

– Porszívózza ki (ha lehet).

Figyelem Az elülső lap kinyitása után 10 percig ne érjen a plazma porgyűjtő szűrőhöz (ha van ilyen), mert áramütés érheti.

5. Tegye vissza a helyére a légfrissítő szű- rő(ke)t.

Üzemelés előtti ellenőrzések

• Ellenőrizze, hogy a vezetékek nincsenek-e

megtörve vagy lekötve.

• Ellenőrizze, hogy a porszűrő be van-e sze-

relve.

• Ha a klímaberendezés hosszú időn keresztül használaton kívül volt, ellenőrizze, hogy nem záródott-e el a levegőkimenet vagy -bemenet.

76 electrolux

Figyelem

•A szűrő kivételekor ne érjen a készülék

fémrészeihez. Az éles fémszélek kezelése sérülést okozhat.

• Ne használjon vizet a klímaberendezés belsejének a kitisztításához. A víz

használata tönkreteheti a szigetelést, ez pedig áramütéshez vezethet.

• A készülék tisztításakor először győ- ződjön meg róla, hogy ki van-e kapcsolva az áram és az áramkör-megszakító.

Mit tegyek, ha...

Az alábbi hibák előfordulásakor haladéktalanul állítsa le a klímaberendezést. Szüntesse meg az áramellátást, és keresse fel a legközelebbi ügyfélszolgálati központot.

Ha hibakód jelenik meg a LED ablakban, szüntesse meg az áramellátást, és forduljon szervizszakemberhez: (LÁSD A HIBAKÓDTÁBLÁZATOT)

Hiba

Meghibásodás Ok Mit a teendő?

Nem indul a készülék

A készülék nem hűti vagy fűti

(Csak hűtő/fűtő modellek eseté-

ben) megfelelően a helyiséget,

miközben levegő áramlik ki a klí-

maberendezésből

Ha a hiba nem szűnik meg, forduljon a helyi eladóhoz vagy a legközelebbi ügyfélszolgálati központhoz. Ne felejtse el tájékoztatni a hiba részleteiről és megadni a készülék típusát.

Gyakran kiold a biztosíték vagy az árammegszakító. Idegen tárgy vagy víz került a klímaberendezésbe. Nem működik vagy rosszul működik a távirányító. Más rendellenes helyzet merül fel.

Áramszünet Várni kell, hogy helyreálljon az

Lehet, hogy a készülék nincs rákötve a hálózatra.

Lehet, hogy kioldott a biztosíték. Cserélje ki a biztosítékot. Előfordulhat, hogy lemerült a

távirányítóban lévő elem. Az időzítővel beállított időpont

nem helyes. Nem jól van beállítva a hőmér-

séklet.

Eldugult a légszűrő. Tisztítsa ki a légszűrőt. Nyitva vannak az ajtók vagy az

ablakok. Eldugult a beltéri vagy a kültéri

egység levegőbemenete vagy kimenete.

Bekapcsolt a kompresszor 3 perces védelme.

áramszolgáltatás. Ellenőrizze, hogy a dugó rende-

sen csatlakoztatva van-e a konnektorba.

Cserélje ki az elemet.

Várjon, vagy törölje az időzítő beállítását.

Állítsa be helyesen a hőmérsék- letet. A részletes módszert olvassa el "A készülék üzemeltetése" című fejezetben.

Csukja be az ajtókat vagy az ablakokat.

Először szüntesse meg az akadályokat, majd indítsa újra a készüléket.

Várjon.

Fontos Ne próbálkozzon házilagos javítással. Mindig kérjen tanácsot engedéllyel rendelkező szolgáltatótól.

Mielőtt az ügyfélszolgálathoz fordulna, elő- ször ellenőrizze az alábbiakat:

electrolux 77

Meghibásodás Mit kell ellenőrizni?

Nem indul a klímaberendezés Ellenőrizze a következőket:

Ha a klímaberendezés nem hűt kielégítően. Ellenőrizze a következőket:

Ha nem működik a távirányító. Ellenőrizze a következőket:

• Van áram a hálózati aljzatban?

•Ellenőrizze az áramköri biztosítékot vagy az árammeg-

szakítót!

• Be van állítva az időzítő?

•Megfelelő a beállított hőmérséklet?

• Nem piszkos a porszűrő? Tisztítsa meg és tegye vis-

sza a helyére.

• Nincsenek eldugulva a beltéri egység bemeneti és kimeneti nyílásai?

• Be vannak csukva az ajtók és az ablakok?

• Fontos! A távirányító csak a beltéri egység 8 méteres körzetében működik.

• Rendben vannak az elemek? Szükség esetén cserélje ki őket.

• Jól vannak betéve az elemek? Ellenőrizze az elemek + és - pólusainak illesztését!

Az alábbi dolgok történhetnek rendeltetésszerű üzemelés esetén.

Meghibásodás Ok és javítási módszer

Fehér pára száll a beltéri egységből. • A fehér pára keletkezésének lehet az az oka, hogy COOL

Halk zaj hallatszik a klímaberendezésből

A beltéri egység port fúj ki magából. Ez normális jelenség, ha a klímaberendezést hosszú időn ke-

Sajátos szag árad a beltéri egységből. Ezt az okozza, hogy a beltéri egység kibocsátja az építő-

A klímaberendezés COOL vagy HEAT üzemmódból FAN ONLY üzemmódra vált.

üzemmódban magas relatív páratartalom melletti beltéri környezetben nagy hőmérséklet-különbség lép fel a belépő levegő és a kilépő levegő között.

• Fehér pára keletkezhet az olvasztási eljárás során keletkező nedvességből, amikor a klímaberendezést olvasztás után HEAT üzemmódban indítják újra.

•Előfordul, hogy a kompresszor működése közben vagy közvetlenül a leállása után halk sziszegő hang hallatszik. Ez a hang a hűtőanyag áramlásának vagy leállásának a hangja.

• A kompresszor működése közben vagy közvetlenül a leállása után halk csikorgó hang hallatszik. Ezt a készülék mű- anyag részeinek a meleg miatt tágulása vagy hideg miatti összehúzódása okozza a hőmérséklet változása során.

• Hangot adhat az is, amikor a zsalu az áram legelső bekapcsolásakor visszatér az eredeti helyzetébe.

resztül nem használták, és most először kapcsolják be.

anyagokból, a bútorokból vagy a füstből beszivárgott szagokat.

Amikor a beltéri hőmérséklet eléri a klímaberendezésen beállított hőmérsékletet, a kompresszor automatikusan leáll, a klímaberendezés pedig FAN ONLY üzemmódba kapcsol. A kompresszor újra elindul, amikor a beltéri hőmérséklet COOL üzemmódban emelkedni kezd, vagy HEAT üzemmódban a beállított értékre esik.

78 electrolux

Meghibásodás Ok és javítási módszer

Csöpögő víz keletkezik a beltéri egység felületén

Fűtés üzemmód A klímaberendezés meleget szív be a kültéri egységből, és fű-

Automatikus újraindítási funkció Az üzemelés közben fellépő áramszünet teljesen leállítja a ké-

Villámlás vagy vezeték nélküli készülékek hatása

A klímaberendezés védelme Kompresszorvédelem

Ilyen akkor fordul elő, amikor a hűtés magas (80%-ot meghaladó) relatív páratartalom mellett történik. Állítsa be a vízszintes zsalut a maximális levegőkiengedő pozícióba, majd állítsa be a ventilátor HIGH (nagy) sebességfokozatát.

tés közben a beltéri egységen keresztül kibocsátja azt. A külső hőmérséklet csökkenésével a klímaberendezés által beszívott hőmennyiség ennek megfelelően csökken. Ugyanakkor a klímaberendezés hőterhelése a beltéri és a kültéri hőmérséklet nagyobb különbsége következtében megemelkedik. Ha a klímaberendezéssel nem lehet kellemes hőmérsékletet biztosítani, azt javasoljuk, hogy használjon kiegészítő fűtőberende- zést.

szüléket. Az automatikus újraindítási funkcióval nem rendelkező készülékek esetében az áramszolgáltatás helyreállása után a beltéri egységen villogni kezd az OPERATION (üzemelés) kijelzés. Az üzemelés elindításához nyomja meg a távirányítón az ON/OFF gombot. Az automatikus újraindítási funkcióval nem rendelkező készülékek esetében az áramszolgáltatás helyreállása után a készülék - a kompresszort védő 3 perces késleltetés betartásával - automatikusan újraindul a memóriafunkció által megőrzött összes korábban beállított értékkel.

Villámlás vagy a közelben üzemeltetett vezeték nélküli telefon a készülék hibás működését eredményezheti. Szüntesse meg a készülék áramellátását, majd csatlakoztassa újra. Az üzemelés újraindításához nyomja meg a távirányítón az ON/OFF gombot.

• A kompresszor leállás után 3 percig nem indítható újra.

Hideglevegő-letiltás

• A készüléket úgy tervezték, hogy HEAT üzemmódban ne fújjon ki hideg levegőt, amikor a beltéri hőcserélő az alábbi három helyzet valamelyikében van, a beállított hőmérsékle- tet pedig még nem érte el a készülék. a) A fűtés éppen hogy megkezdődött. b) Kiolvasztás c) Alacsony hőmérsékletű fűtés.

• A beltéri vagy a kültéri ventilátor kiolvasztás közben leáll.

Kiolvasztás

• A kültéri egységen fűtés közben dér keletkezhet, amikor alacsony a kültéri hőmérséklet, és magas a páratartalom. Ez a klímaberendezés alacsonyabb fűtési hatékonyságát eredményezi.

• Ebben az állapotban a klímaberendezés leállítja a fűtést, és automatikusan megkezdi a kiolvasztást.

• A kiolvasztáshoz szükséges idő a kültéri hőmérséklettől és a kültéri egységen kialakult dér mennyiségétől függően 4-10 percet vehet igénybe.

HIBAKÓDTÁBLÁZAT

A következő méretű beltéri egységre vonatkozik: 710*200*250 és 790*198*265 és 850*225*305

Működés Időzítő Meghibásodás

A beltéri ventillátor sebessége több mint 1 percig nem volt felügyelet alatt

A beltéri szobahőm. vagy a párologtató érzékelőjének áramköre nyitott vagy rövidzárlat történt

A kompresszor túláramvédelme 4-szer beavatkozott

EEROM hiba

Nincs zéró feletti jel

(világít) (kialszik) (villog 5 Hz-en)

A következő méretű beltéri egységre vonatkozik: 998*235*322

Meghibásodás kódja Meghibásodás

E1 EEROM hiba E4 A kompresszor túláramvédelme 4-szer beavatkozott E5 A beltéri szobahőm. érzékelőjének áramköre nyitott vagy rövidzárlat tör-

E6 A hőmérséklet- érzékelő vagy a beltéri párologtató áramköre nyitott vagy

E7 A hőmérséklet- érzékelő vagy a kültéri kondenzátor áramköre nyitott

E9 Kommunikációs hiba a beltéri és a kültéri egység között

tént

rövidzárlat történt

vagy rövidzárlat történt (a csak hűtő modellek nélkül)

A következő méretű beltéri egységre vonatkozik: 1250*325*230

Teljesít-

mény

Időzítő Felolvasz-

tás

Auto Meghibásodás

A kompresszor túláramvédelme 4-szer beavatkozott

A beltéri szobahőm. áramköre nyitott vagy rövidzárlat történt

A párologtató érzékelőjének áramköre nyitott vagy rövidzárlat történt

A kondenzátor érzékelőjének áramköre nyitott vagy rövidzárlat történt

Kommunikációs hiba a beltéri egység között

EEROM hiba

A kültéri egység védekezik

electrolux 79

(világít)

(kialszik) (villog 5 Hz-en)

80 electrolux

Környezetvédelmi információk

Ne dobja ki ezt a terméket a nem szelektív közösségi hulladékkal együtt. Szelektíven gyűjtse az ilyen hulladékot, mert különleges kezelésre van szüksége. Lehet, hogy nem is szabad a háztartási hulladékkal együtt kidobni ezt a készüléket. Több javasolt módszer is létezik a termék kidobására.

1. Lehet, hogy a helyi önkormányzat kiala-

kított gyűjtőrendszereket, amelyek keretében a felhasználók ingyenesen megszabadulhatnak az elektronikus hulladéktól.

2. Előfordulhat, hogy új termék vásárlásakor a kereskedő díjtalanul visszaveszi a régi terméket.

3. Lehet, hogy a gyártó minimum ingyen visszaveszi a kidobásra szánt régi berendezést.

4. Mivel a régi termékek értékes forrásokat jelentenek, újrahasznosítás céljából eladhatók vagy átadhatók fémgyűjtő telepeknek.

Az erdőben vagy mezőn kint hagyott hulladék veszélyezteti az emberek egészségét, mivel veszélyes anyagok szivároghatnak a talajvízbe, és akár be is épülhetnek az élelmiszerláncba.

A termékkel kapott elem nyomokban ólmot tartalmaz. Az Európai Unió esetében: Az áthúzott kerekeken guruló kuka azt jelenti, hogy a használt elemeket nem szabad bedobni az általános háztartási szemétbe! A használt elemeket külön szelektív hulladékgyűjtés keretében kell kidobni, hogy a jogszabályoknak megfelelő kezelésre és újrahasznosításra kerüljenek. A szelektív hulladékgyűjtés és az újrahasznosítási rendszerek részleteiről érdeklődjön a helyi hatóságnál. Svájc esetében: A használt elemeket vissza kell vinni a vásárlás helyére. Más EU-n kívüli országok esetében: A használt elemek kidobásának megfelelő módjáról érdeklődjön a helyi hatóságnál.

JÓTÁLLÁS

MAGYARORSZÁG

Az Electrolux Lehel Kft. (5101 Jászberény, Fémnyomó u. 1.) mint a jelen jótállási jegyen feltüntetett típusú és gyártási számú készülék gyártója vagy importõre, a termékre jótállást vállal az alábbi feltételek szerint:

JÓTÁLLÁSI FELTÉTELEK

1. A jótállási idõ: a 151/2003 (IX. 22.) sz. korm. rendeletben a fogyasztói szerzõdés alapján vásárolt tartós fogyasztási cikkekre kötelezõen elõírt, a vásárlás napjától számított 12 hónap. A hûtõszekrények, fagyasztók, klímaberendezések, gáztûzhelyek, gáz-elektromos kombinált tûzhelyek és gázüzemû vízmelegítõk esetében az Electrolux Lehel Kft 24 hónap jótállást vállal.

2. Valamennyi gázenergiával mûködõ készülék, valamint a több fázisra kötendõ berendezések esetében a jótállási igény csak akkor érvényesíthetô, ha a térítésköteles üzembe helyezést az erre feljogosított szerviz (ld. a mellékelt szervizlistán) elvégezte, és a jótállási jegyen ezt igazol-

ta. Az üzembe helyezés elofeltétele az, hogy a szabvány szerinti elektromos, gáz- és kéménybekötési lehetõség rendelkezésre álljon. Ebben az esetben a jótállás az üzembe helyezés napjától kezdõdik. A nem megfelelõ üzembe helyezésbõl adódó meghibásodásokra a garancia nem terjed ki.

3. A jótállási jogokat a fogyasztási cikk tulajdonosa érvényesítheti, feltéve, hogy fogyasztónak minõsül. (Fogyasztó: a gazdasági, vagy szakmai tevékenység körén kívül esõ célból szerzõdést kötõ személy – Ptk. 685.§ d) pont). Amennyiben a fogyasztó bemutatja az ellenérték megfizetését igazoló bizonylatot, úgy a fogyasztói szerzõdés megkötését bizonyítottnak kell tekinteni a 49/2003. (VII.30.) GKM rendelet 2.§ alapján. Mindezek érdekében kérjük tisztelt Vásárlóinkat, hogy õrizzék meg a fizetési bizonylatot is, amelyet a fogyasztói szerzõdés igazolásához kérhet a szerelõ.

electrolux 81

4. A jótállási igény érvényesítéséhez az értékesítõ szerv által az összes szelvényen hitelesített jótállási jegy szükséges. A hitelesített jótállási jegynek tartalmaznia kell: – a készülék típusát és gyártási számát, – az eladás keltét, – a kereskedelmi cég (kereskedõ) bé-

lyegzõjét. ELVESZETT JÓTÁLLÁSI JEGYET CSAK AZ ELADÁS NAPJÁNAK HITELT ÉRDEMLÕ IGAZOLÁSA (pl. dátummal és bélyegzõvel ellátott számla) ESETÉN PÓTOLUNK.

5. Nem érvényesíthetõ a jótállási igény, ha: – a hiba rendeltetésellenes (pl. nem ház-

tartási célú) vagy a keze-lési tájékoztatóban foglaltaktól eltérõ használat, szakszerûtlen szállítás vagy tárolás eredménye,

– a készüléken kívül álló ok (pl. hálózati

feszültség vagy gáz-nyomás megengedettnél nagyobb ingadozása, illetve a gáz szennyezettségének) következménye,

– a jótállási jegy a valóságnak nem meg-

felelõ adatokat tartalmaz,

– a készüléket a címlistában feltüntetett

szervizek szakemberein kívül más már javította,

– a készülék javítása lehetetlenné válik a

gyártó, az értékesítõ vagy a szerviz mûködési körén kívül álló okból (pl. ha a fogyasztó a szükséges javítás elvégzését bármilyen okból megakadályozza; ha a készüléket olyan helyen üzemeltetik, amely a javító felszerelést szállító gépkocsival nem közelíthetõ meg, illetve onnan a készülék elszállítása nem lehetséges; ha a szabadon álló készüléket házilagosan olyan helyre építették be, amely a készülék javításához szükséges mozgást lehetetlenné teszi).

ÉRVÉNYESÍTHETõ IGÉNYEK

1. Hibás teljesítés esetén a fogyasztó elsõsorban – választása szerint – kijavítást vagy kicserélést igényelhet, kivéve ha a választott jótállási igény teljesítés lehetetlen, vagy ha az a kötelezettnek a másik szavatossági igény teljesítésével összehasonlítva aránytalan többletköltséget eredményezne, figyelembe véve a termék hibátlan állapotban képviselt értékét, a

szerzõdésszegés súlyát, és az igény teljesítésével a jogosultnak okozott kényelmetlenséget.

JAVÍTÁS

2. Ha a fogyasztónak sem a kijavításra, sem a kicserélésre nincs joga, vagy ha a szerviz a kijavítást, illetve kicserélést nem vállalta, vagy e kötelezettségének a dolog tulajdonságaira és a fogyasztó által elvárható rendeltetésére figyelemmel megfelelõ határidõn belül, a fogyasztónak okozott jelentõs kényelmetlenség nélkül nem tud eleget tenni – választása szerint – megfelelõ árleszállítást igényelhet vagy elállhat a szerzõdéstõl. Jelentéktelen hiba miatt elállásnak nincs helye.

3. A fogyasztó a választott jogáról másikra térhet át. Az áttéréssel okozott kárt köteles az Electrolux Lehel Kft-nek megtéríteni, kivéve, ha az áttérésre a kötelezett magatartása adott okot (pl. a hiba rövid idõ alatt, vagy értékcsökkenés nélkül nem javítható ki, és a kijavítás a fogyasztó érdekeit sértené), vagy az áttérés egyébként indokolt volt.

4. Ha a szerviz a termék kijavítását megfelelõ határidõre nem vállalja, vagy nem végzi el, a fogyasztó a hibát az Electrolux Lehel Kft. költségére maga kijavíthatja vagy mással kijavíttathatja. (Az Electrolux Lehel Kft. ezen jótállási igény alkalmazását a javítás speciális feltételeire tekintettel és balesetvédelmi okokból NEM AJÁNLJA!)

5. A jótállás a fogyasztó törvénybõl eredõ szavatossági jogait nem érinti.

1. Ha a fogyasztó javítást kér, a javításra a mellékelt címlistán feltüntetett szervizek vehetõk igénybe.

2. A szerviznek törekednie kell arra, hogy az igény bejelentésétõl számított 15 munkanapon belül a javítást elvégezze.

3. Javítás esetén a jótállás meghosszabbodik a szerviz részére történõ átadástól – helyszíni javítás esetén a hiba bejelentésétõl – kezdve azzal az idõvel, amely alatt a készülék a hiba miatt rendeltetésszerûen nem használható.

4. A készülék jelentõs részének (fõdarabjának) kicserélése ese-tén a jelentõs rész tekintetében a jótállás újra kezdõdik. Az egyes készülékek fõdarabjegyzéke a következõ oldalon található.

82 electrolux

5. Rögzített bekötésû, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön kézi csomagként nem szállítható terméket az üzemeltetés helyén kell megjavítani. Ha a javítás az üzemelte-tés helyén nem végezhetõ el, a le- és felszerelésrõl, valamint az el- és visszaszállításról a szerviz gondoskodik.

6. A jótállási idõben végzett javítás elvégzése után a szerviz szerelõje a soron következõ „Jótállási javítási szelvény”-t és annak tõpéldányát kitölti, és a szelvényt leválasztja a tõpéldányról. A jótállási jegyen a jótálláson alapuló javítás esetén a szerviznek fel kell tüntetnie: – a javítási igény bejelentésének és a ter-

mék átvételének idõpontját, továbbá a javított terméknek a vevõ részére történõ visszaadása idõpontját,

– a hiba okát és a javítás módját, kód-

számmal és szöveggel, a javítás idõ-

pontját, valamint a munkalap számát, – a jótállás új határidejét, – jelentõs rész cseréjét és az arra vonat-

kozó új jótállási idõt.

KÉSZÜLÉKCSERE

1. A fogyasztó kérheti a készülék cseréjét akkor is, ha az a vásárlástól számított 3 munkanapon belül a rendeltetésszerû használatot akadályozó módon meghibásodott. A csere iránti igényt a vásárlás helyén lehet érvényesíteni. A kereskedõ a meghibásodás tényét a szerviz bevonásával ellenõrizheti.

2. Csere esetén a termék visszaszolgáltatásával egyidejûleg új, ugyanolyan típusú készüléket kell a fogyasztónak átadni. Ha ez nem lehetséges, a vételárat vissza kell fizetni, vagy a vételár-különbözet elszámolása mellett más típusú terméket kell részére kiadni.

3. Készülékcserét akkor is lehet kérni, ha a fogyasztó a korábban választott javítási vagy más igényrõl áttér a csere iránti igényre.

FONTOS TUDNIVALÓK

1. A fogyasztók jogait, valamint a gyártó és kereskedelmi cégek kötelezettségeit a Polgári Törvénykönyv, a 49/2003. (VII.

30.) GKM sz. rendelet, valamint a 151/2003 (IX. 22.) Korm. sz. rendelet tartalmazza.

2. A fogyasztó a termékkel kapcsolatos kifogásait a kereskedõhöz vagy a szervizhez intézheti, akinek egy jegyzõkönyvet kell errõl felvennie a 49/2003 GKM sz. rendelet szerint. Amennyiben a fogyasztó a kereskedõhöz fordul, a forgalmazó fenntartja magának azt a jogot, hogy a szervizhálózata bevonásával ellenõriztetheti a hibás teljesítés meglétét.

3. A javítással kapcsolatos reklamációval a szerviz vezetõjéhez lehet fordulni. Ha a panasz így nem rendezõdne, az Electrolux Lehel Kft. Vevõszolgálatához lehet fordulni (cím: 1142 Budapest, Erzsébet királyné útja 87., tel.: 252-1773).

4. Ha a hiba jellege (pl. a termék kijavíthatósága, a javítás módja, az árleszállítás mértéke stb.) tekintetében vita merül fel, a jótállásra kötelezett jogszabályban az erre feljogosított minõségvizsgáló szerv (pl. Fogyasztóvédelmi Fõfelügyelõség) szakvéleményét köteles beszerezni. Ha a kötelezett ezen kötelezettségét nem teljesíti, a vásárló maga is fordulhat a minõségvizsgáló intézethez.

AEG, AEG-ELECTROLUX, ELECTROLUX, ZANUSSI, PROGRESS VEVÕSZOLGÁLAT

1142 Budapest, Erzsébet királyné útja 87. Tel.: 252-1773 Fax: 251-0533

EREDETI GYÁRI ALKATRÉSZEK, TARTOZÉKOK ÁRUSÍTÁSA LUX-PARTS Kft.

1142 Budapest, Erzsébet királyné útja 87. Tel.: 467-3250 VALAMINT A SZERVIZLISTÁBAN *-GAL JELÖLT SZERVIZEKBEN

Európai Jótállás

A jelen készülékre az Electrolux a jelen kézikönyv hátlapján felsorolt országok mindegyikében a készülék garancialevelében vagy egyébként a törvényben megszabott időtar- tamra vállal jótállást. Amennyiben a vásárló az alábbiakban felsorolt országok közül va-

lamelyik másik országba települ át, az alábbi követelmények teljesítése esetén a készülékre vonatkozó jótállás szintén áttelepíthető: -

electrolux 83

• A készülékre vállalt jótállás a készülék ere-

deti vásárlásának napjával kezdődik, melyet a vásárló a készülék eladója által kiadott érvényes, vásárlást igazoló okmány bemutatásával tud igazolni.

• A készülékre vállalt jótállás ugyanolyan idő-

tartamra érvényes és ugyanolyan mértékben terjed ki a munkadíjra és alkatrészekre, mint a vásárló új lakóhelye szerinti országban az adott modellre vagy termékféleségre érvényben lévő jótállás.

• A készülékre vállalt jótállás a termékhez

kötődik, a jótállási jog másik felhasználóra átruházható.

• A készülék üzembe helyezése és haszná-

lata az Electrolux által kiadott utasításoknak megfelelően történt, és kizárólag háztartásban használták, kereskedelmi célokra nem.

• A készüléket az új lakóhely szerinti ország-

ban hatályos összes vonatkozó előírásnak megfelelően helyezték üzembe.

A jelen Európai Jótállás rendelkezései a törvény által biztosított vásárlói jogokat nem érintik.

84 electrolux

Electrolux. Thinking of you.

Více o nás naleznete na adrese www.electrolux.com

Obsah

Bezpečnostní informace 84 Popis zařízení 87 Před prvním použitím 91 Použití klimatizačního zařízení 92 Další rady a tipy 101 Čištění a údržba 101

Zmĕny vyhrazeny

Co dělat, když... 104 Informace k ochraně životního prostředí

Záruka/Zákaznická služba 107 Evropská Záruka 108

Bezpečnostní informace

Důležité Před uvedením jednotky do provozu si pečlivě přečtěte tento návod a uschovejte jej pro budoucí potřebu. Najdete v něm mnoho užitečných rad ke správnému použití a údržbě klimatizačního zařízení. Již malá preventivní údržba vám při používání klimatizačního zařízení může ušetřit spoustu času a peněz. V tabulce Řešení závad najdete mnoho odpovědí na běžné problémy. Jestliže se vždy nejprve podíváte do této tabulky, můžete někdy odstranit závadu sami a nemusíte volat do servisu.

Upozornění Dodržujte následující

pokyny, aby nedošlo ke zranění uživatele nebo jiných osob a škodám na majetku. Nesprávný provoz klimatizace z důvodu nedodržení těchto pokynů může způsobit zranění nebo škody.

Všeobecné bezpečnostní informace Důležité

• Instalaci této jednotky si nechte provést autorizovaným technikem.

•Potřebujete-li opravu nebo údržbu jednot- ky, obraťte se na autorizovaného servisního technika.

• Zásuvku vyžadovanou pro napájení klimatizace musí zapojit a uvést do provozu elektrikář s příslušnou licencí.

•Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za

jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče.

•Na malé děti je třeba dohlédnout, aby si s klimatizačním zařízením nehrály.

•Přívodní kabel smí v případě potřeby vy- měnit pouze autorizovaný pracovník.

• Instalaci smí provádět jen autorizovaní pracovníci v souladu s platnými elektroinstalačními předpisy a předpisy dodavatele energie.

• Chcete-li systém přemístit na jiné místo nebo ho zlikvidovat, smí tuto práci provést pouze vhodně kvalifikovaná osoba.

•Při seřizování vertikálních lamel dávejte po- zor, abyste nezachytili prsty o lopatky ventilátoru.

• V tomto klimatizačním zařízení se může používat chladivo R22, R407C nebo R410A (ověřte před instalací).

• Nepoužívejte jednotku s horizontální lamelou v zavřené poloze.

• Nezapínejte jednotku bez prachového filtru.

106

electrolux 85

Upozornění k použití

Upozornění

• Zapojte klimatizaci správně ke zdroji

napájení. Jinak by mohlo dojít k úrazu elektrickým proudem nebo požáru z důvodu přehřátí. .

•Neměňte délku přívodního kabelu, ani do zásuvky nezapojujte další spotřebi- če. Mohlo by dojít k úrazu elektrickým proudem nebo požáru z důvodu přehřátí.

• Vždy zajistěte účinné uzemnění. Neuzemněné zařízení může způsobit úraz elektrickým proudem.

• Pokud si všimnete zvláštních zvuků, pachu nebo kouře vycházejících z jednotky, odpojte ihned napájení. Mohly by způsobit požár nebo úraz elektrickým proudem.

• Použijte jistič nebo pojistku se správnou jmenovitou hodnotou. Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Nezapínejte ani nevypínejte jednotku zapnutím nebo vypnutím napájení. Mohlo by dojít k úrazu elektrickým proudem nebo požáru z důvodu přehřátí.

• Nesahejte na jednotku vlhkýma rukama, nepoužívejte ji ve vlhkém prostředí. Mohlo by dojít k úrazu elektrickým proudem.

• Dbejte na to, aby do elektrických částí nenatekla voda. Mohlo by dojít k poruše zařízení nebo úrazu elektrickým proudem.

• Nepijte vodu vypouštěnou z klimatizačního zařízení. Obsahuje nečistoty a mohli byste onemocnět.

•Neveď

te přívodní kabel v blízkosti top-

ných těles. Mohlo by dojít k požáru a úrazu elektrickým proudem.

• Nepoškozujte přívodní kabel a nepoužívejte neschválený přívodní kabel. Mohlo by dojít k úrazu elektrickým proudem nebo požáru.

•Nesměrujte chladný vzduch přímo na osoby v místnosti. Mohlo by to poškodit jejich zdraví.

• Vždy instalujte jistič a vyhrazený obvod. Jinak by mohlo dojít k požáru nebo úrazu elektrickým proudem.

• Neotvírejte jednotku během provozu.

Mohlo by dojít k úrazu elektrickým proudem.

• Nepoužívejte přívodní kabel v blízkosti hořlavých plynů nebo paliv jako benzín, benzen, ředidla apod. Mohlo by dojít k výbuchu nebo požáru.

• Pokud z jiného spotřebiče unikl plyn, dobře místnost před zapnutím klimatizace vyvětrejte. Mohlo by dojít k výbuchu, požáru a popálení.

• Jednotku nerozebírejte, ani ji neupravujte. Mohlo by dojít k poruše jednotky a úrazu elektrickým proudem.

86 electrolux

Bezpečnostní upozornění k použití a čištění

Pozor

• Jestliže je nutné odstranit vzduchový

filtr, nedotýkejte se kovových částí jednotky. Mohli byste se poranit.

• Pokud chcete jednotku vyčistit, vy- pněte ji a vypněte také jistič. Nečistěte jednotku, je-li pod napětím, mohlo by dojít k požáru, úrazu elektrickým proudem a poranění.

•V případě bouře nebo hurikánu vy- pněte zařízení a zavřete okno. Při provozu s otevřenými okny může místnost i nábytek zvlhnout.

• Nepoužívejte silné čisticí prostředky jako vosk nebo ředidlo. K čištění používejte měkký hadřík. Nevhodným či- štěním se může změnit barva zařízení nebo poškrábat jeho povrch.

•Na přívodní kabel nepokládejte těžké předměty a kontrolujte, zda není někde stisknutý. Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

•Při vytahování zástrčky ze zásuvky ne- tahejte za kabel. Hrozí úraz elektrickým proudem a poškození.

•Klimatiza

ční zařízení nemyjte vodou.

Voda by mohla natéct do jednotky a poškodit izolaci. Mohlo by dojít k úrazu elektrickým proudem.

• Domácí zvířata nebo květiny nedávej- te do přímého proudu vzduchu. Přímý

proud chladného vzduchu škodí zvířatům i květinám.

•Okolo přívodů vzduchu nebo vnitřních částí odvodu vzduchu nic nedávejte. Mohlo by dojít k poruše zařízení nebo úrazu.

• Zkontrolujte, zda není instalační držák venkovního zařízení poškozený půso- bením venkovních vlivů. Jestliže je držák poškozený, může zařízení spadnout a poškodit se.

•Při vybalení a instalaci jednotky postu- pujte opatrně. Ostré okraje vás mohou poranit.

•Při použití spolu s kamny apod. míst- nost dobře větrejte. V místnosti by mohlo být málo kyslíku.

• Nepoužívejte klimatizační zařízení k jiným zvláštním účelům. Nepoužívejte ho k uchovávání přesných přístrojů, domácích zvířat, květin a uměleckých děl. Mohly by se poškodit.

•Vypněte hlavní vypína

č, pokud nebu-

dete jednotku po dlouhou dobu používat. Mohlo by dojít k poruše zařízení nebo požáru.

• Vždy správně vložte filtry. Filtry vyči- stěte jednou za dva týdny. Provoz bez filtrů může mít za následek poruchu.

• Jestliže do jednotky nateče voda, vypněte ji, odpojte od zdroje napájení a obraťte se na kvalifikovaného servisního technika.

Popis zařízení

Vnitřní jednotka

electrolux 87

4 5 6 7 8

A) Přívod vzduchu B) Odvod vzduchu

1 Přední panel 2 Rám panelu 3 Nosný rám 4 Vzduchový filtr 5 Horizontální lamela 6 Vertikální lamela

Vnější jednotka

1 2 3

1211109

7 Světelné kontrolky 8 Tlačítko ručního ovládání 9 Držák na dálkový ovladač (je-li u zařízení)

10 Dálkový ovladač 11 Trubka s chladivem 12 Odvodňovací hadice 13 Přívodní kabel (je-li u modelu)

1 Spojovací kabel 2 Trubka s chladivem 3 Uzavírací ventil

A) Přívod vzduchu (zadní) B) Přívod vzduchu (boční) C) Odvod vzduchu (přední)

88 electrolux

Panel s displejem LED na vnitřní jednotce

TOPENÍ/CHLAZENÍ

Defrost Operation Timer

1 2 3 4 5 6

CHLAZENÍ

Operation Timer

1 3 4 5 6

1 Ukazatel Auto

Svítí, když je zařízení v chodu.

2 Ukazatel odmrazování

(pro pouze pro modely s topením a chlazením) Tento ukazatel se rozsvítí, jestliže klimatizační zařízení začne automaticky odmrazovat, nebo když je zapnutá funkce Ovládání teplého vzduchu v režimu topení.

Displej teploty

Zobrazuje nastavení teploty, jestliže je klimatizační zařízení v chodu.

Provozní kontrolka

Tato kontrolka se rozsvítí, když je zařízení v chodu.

5 Ukazatel časovače

Tento ukazatel se rozsvítí, když je časo- vač nastavený na ON/OFF (ZAP/VYP).

Doplňkové funkce Spánkový režim:

Funkce Sleep umožňuje jednotce automaticky zvýšit (chlazení) nebo zeslabit (vytápění) nastavením o 1° C za hodinu během prvních

dvou hodin, pak zachovat nastavení pro dalších 5 hodin, a pak jednotku vypnout. Umožňuje jednotce zachovat nejvhodnější teplotu a ušetřit energii.

Funkce Automatický restart:

Jestliže dojde k výpadku proudu, po obnovení dodávky proudu se jednotka automaticky vrátí k původnímu nastavení funkcí.

Funkce Čištění vzduchu (je-li u modelu):

Kvalita vzduchu je pro příjemný pocit nejdů- ležitější, a proto může být toto klimatizační zařízení vybaveno ionizátorem nebo plazmovým zachycovačem prachu (podle modelu). Ionizátor vytváří velké množství aniontů a v místnosti je pak svěží a přirozený vzduch. Všichni doma tak mohou celý den dýchat přirozený, čistý a zdravý vzduch. Plazmový zachycovač prachu vytváří ionizační zónu. Vzduch prochází plazmovým polem a při průchodu generátorem iontů s vysokým napětím se 95 % prachových, kouřových a pylových částic zachytí elektrostatickým filtrem.

Snadno omyvatelný panel:

Přední panel se dá snadno odstranit a pravidelně čistit.

Autodiagnostická a automatická bezpečnostní funkce:

Tato funkce umí elektronicky rozpoznat jakoukoli chybu a zobrazit diagnózu pomocí blikajících kontrolek LED na vnitřní jednotce. Pokud k tomu dojde, jednotka se automaticky přepne do ochranného režimu.

Funkce Pocit (je-li u modelu):

Dálkový ovladač slouží jako dálkový termostat umožňující přesnou kontrolu teploty v místě jeho umístění. Chcete-li zapnout funkci Feel (Pocit), nasmě- rujte dálkový ovladač směrem k jednotce a stiskněte tlačítko Feel. Na displeji dálkového ovladače se zobrazí skutečná teplota v místě ovladače. Dálkový ovladač bude odesílat tento signál klimatizačnímu zařízení v 3minutovém intervalu, dokud opět nestiskněte tlačítko Feel. Pokud jednotka nepřijme tento signál během 7minutového intervalu, zazní zvukový signál, který oznamuje ukončení režimu Pocit.

Funkce dálkového ovladače

electrolux 89

7 15

Tlačítko ZAP/VYP: Stiskněte toto tla- čítko ke spuštění zařízení, dalším stis-

knutím ho vypnete.

Důležité Model "Pouze CHLAZENÍ" nemá funkci TOPENÍ.

3 Tlačítko SWING: Po stisknutí tlačítka

natočení SWING se začne lamela automaticky natáčet nahoru a dolů. Dalším stisknutím se natáčení zastaví.

4 Tlačítko SLEEP: Stiskněte toto tlačítko

k přechodu do provozního režimu Úspora energie. Dalším stisknutím funkci zrušíte. Tuto funkci lze použít jen v režimu COOL, HEAT a AUTO (chlazení, topení a auto) k zachování nejvhodnější teploty v místnosti.

Důležité Jestliže je jednotka ve spánkovém režimu SLEEP, můžete ho zrušit stisknutím jiného tlačítka.

Tlačítko FEEL (je-li u modelu): Stiskněte tlačítko FEEL (pocit) k zapnutí dálkového termostatu, který umožňuje přesnou kontrolu teploty v místě jeho umístění. Dalším stisknutím tuto funkci zrušíte.

6 Tlačítko AIM: Stiskněte tlačítko AIM

(směr) ke změně úhlu natočení lamely. Úhel natočení lamely je 6 stupňů na každé stisknutí. Jestliže se lamela natočí do úhlu, který by ohrožoval správné chlazení nebo topení klimatizačního zařízení, automaticky změní směr natočení. Po stisknutí tohoto tlačítka se na displeji neobjeví žádný symbol.

7 Zapuštěné tlačítko RESET: Když stis-

kněte zapuštěné tlačítko RESET, všechna daná nastavení se zruší a ovladač se vrátí do výchozího nastavení.

Tlačítko TEPL/ČAS: Stiskněte tlačítko

ke zvýšení nastavení teploty v míst-

nosti nebo k seřízení TIMER (ČASOVA- ČE) ve směru hodinových ručiček. Stiskněte tlačítko

ke snížení nastavení te-

90 electrolux

ploty v místnosti nebo k seřízení ČASO- VAČE proti směru hodinových ručiček.

9 Tlačítko FAN: Tlačítko FAN (ventilátor)

použijte k volbě rychlosti ventilátoru ve 4 krocích - AUTO, LOW, MED, HIGH (automatická, vysoká, střední nízká). Po každém stisknutí tlačítka FAN se rychlost ventilátoru změní v daném pořadí.

Tlačítko TIMER: Tlačítko TIMER (časo- vač) se používá k přednastavení času ON (spuštění zařízení) a času OFF (konec provozu).

Tlačítko CANCEL: Stiskněte toto tla- čítko ke zrušení nastavení TIMER ON/

OFF.

12 Tlačítko TURBO: Stiskněte toto tlačítko

v režimu COOL (chlazení); klimatizační zařízení spustí velmi výkonné chlazení. Opětovným stisknutím tuto funkci zrušíte.

Tlačítko CLOCK: Tlačítko hodin CLOCK používejte k nastavení času.

14 Tlačítko LED: Stiskněte toto tlačítko k

vymazání digitálního displeje na klimatizačním zařízení, dalším stisknutím ho opět zapnete.

15 Zapuštěné tlačítko LOCK: Stisknutím

tlačítka zablokování LOCK se všechna současná nastavení zablokují a dálkový ovladač nepřijme žádný povel s výjimkou povelu LOCK. Opětovným stisknutím tlačítka režim LOCK zrušíte.

Ukazatele na dálkovém ovladači

1 2 3

Ukazatel přenosu signálu

Ukazatel přenosu svítí, když dálkový ovladač vysílá signály do vnitřní jednotky.

2 Zobrazení režimů

Zobrazuje aktuální provozní režim. Včet- ně AUTO ( DRY (sušení) (

), COOL (chlazení) ( ),

), HEAT (topení) ( )

(není u modelů pouze s chlazením), FAN ONLY (pouze větrání) ( (

) a zpět k AUTO

3 Ukazatel ZAP/VYP

Zobrazí se stisknutím tlačítka ZAP/VYP. Dalším stisknutím tlačítka ZAP/VYP ho odstraníte.

4 Ukazatel tepl.

Zobrazí nastavení teploty (17° C až 30° C ). Když nastavíte provozní režim na FAN ONLY (pouze větrání), žádné nastavení teploty se nezobrazí.

Ukazatel zablokování

Zobrazí se stisknutím tlačítka LOCK. Opětovným stisknutím tlačítka LOCK ho odstraníte.

6 Ukazatel rychlosti ventilátoru

Zobrazí zvolenou rychlost ventilátoru, AUTO a tři stupně rychlosti ventilátoru "

" (LOW) " " (MED) "

" (HIGH) - nízká, střední, vy-

soká. Zobrazí AUTO, jestliže je provozní režim AUTO nebo DRY (sušení).

7 Ukazatel spánku

Zobrazí se stisknutím tlačítka SLEEP: Opětovným stisknutím tlačítka SLEEP ho odstraníte. Všechny ukazatele na dálkovém ovladači jsou zobrazeny jen pro ilustrační účely.

8 Časový ukazatel

Ukazuje zapnutí/vypnutí časovače (00:00

- 23:50) nebo denní čas. Denní čas se zobrazí jen tehdy, není-li na- staveno AUTO-ON/OFF časovače. Když je zapnutá funkce AUTO - TIMER, zobrazuje se čas AUTO-ON/OFF. Chcete-li zkontrolovat aktuální čas, stiskněte tlačít- ko hodin CLOCK a čas se zobrazí.

Před prvním použitím

Příprava pro provoz

Pozor

•Obraťte se odborného instalačního

technika.

•Zasuňte zástrčku správně do zásuv-

ky.

• Nepoužívejte poškozený, nebo ne-

standardní přívodní kabel.

• Nepoužívejte zásuvku, do níž jsou za-

pojeny jiné spotřebiče.

• Nepoužívejte prodlužovací kabel.

• Nezapínejte, ani nevypínejte klimatiza-

ci zasunutím nebo vytažením zástrčky přívodního kabelu ze zásuvky.

Umístění dálkového ovladače

electrolux 91

•Pokud je přijímač infračerveného sig- nálu ve vnitřní jednotce vystaven přímému slunečnímu svitu, nemůže klimatizační zařízení správně fungovat. Chraňte přijímač před přímým sluncem zatažením závěsů.

• Jestliže na dálkový ovladač reagují jiné elektrické spotřebiče, přemístěte je jinam, nebo se obraťte na svého prodejce.

Výměna baterií

V dálkovém ovladači jsou dvě zásadité suché baterie (2x AAA 1,5 V). Nepoužívejte nabíjecí baterie.

1. Vysuňte kryt baterií (na zadní straně dálkového ovladače) ven, vyměňte staré ba- terie za nové a řiďte se značkami uvnitř prostoru na baterie. Dodržujte polaritu baterie (+) a (-).

2. Kryt prostoru na baterie opět zasuňte zpět.

• Uložte dálkový ovladač tak, aby jeho signály dosáhly k přijímači vnitřní jednotky (přípustná maximální vzdálenost je 8 m).

• Když použijete režim časovače, dálkový ovladač automaticky zašle vnitřní jednotce v určenou dobu signál.

• Jestliže ponecháte dálkový ovladač na místě, které brání správnému přenosu signálu, může dojít k časovému zpoždění až 15 minut.

Pozor

•Klimatizační zařízení nebude fungo- vat, pokud budou přenosu signálu z dálkového ovladače do vnitřní jednotky bránit záclony, dveře nebo jiné předměty.

• Dávejte pozor, aby do dálkového ovladače nenatekly žádné tekutiny. Nevystavujte ho přímému slunečnímu záření nebo horku.

Důležité

•Při výměně baterií nepoužívejte současně staré a nové baterie ani různé typy baterií, dálkový ovladač by nemusel správně fungovat.

• Nebudete-li dálkový ovladač používat po delší dobu než několik týdnů, baterie z něj vyjměte, aby v něm nevytekly, a nepoškodily dálkový ovladač.

•Průměrná životnost baterie je během nor- málního používání asi šest měsíců.

•Vyměňte baterie také tehdy, když z vnitřní jednotky nepřichází žádný zvukový signál, nebo když ukazatel přenosu na dálkovém ovladači slabě svítí.

92 electrolux

Nastavení hodin

Před spuštěním klimatizačního zařízení nastavte hodiny na dálkovém ovladači podle pokynů uvedených v této části. Hodiny na dálkovém ovladači zobrazují čas bez ohledu na to, zda je klimatizační zařízení v provozu nebo ne.

První nastavení hodin

Při vložení baterií do dálkového ovladače se na displeji zobrazí "0:00" a začne blikat.

Tlačítko nastavení TEPL/ČAS

–Stiskněte toto tlačítko k nastavení ča-

su.

dopředu dozadu.

–Při každém stisknutí tohoto tlačítka se

čas posune dopředu nebo dozadu o jednu minutu podle toho, zda ho stisknete nahoře nebo dole. Čas se mění tak rychle, jak tisknete tlačítko.

– Jestliže tlačítko stisknete a podržíte,

čas se bude měnit dopředu nebo dozadu po 10 minutách podle toho, kde ho stisknete.

TLAČÍTKO CLOCK

Po nastavení správného času stiskněte tlačítko hodin CLOCK, nebo uvolněte nebo , a počkejte 5 vteřin. Čas hodin přestane blikat a hodiny začnou fungo-

vat.

Seřízení hodin

Stiskněte tlačítko hodin CLOCK na dál- kovém ovladači na asi 3 vteřiny, dvojteč- ka na displeji hodin začne blikat. Při nastavení nového času se řiďte body 1 a 2 v "První nastavení hodin".

Důležité Čas HODIN musí být nastaven před spuštěním funkce AUTO-TIMER. Jestliže seřizujete čas HODIN po nastavení AUTO-ON/OFF časovače, dálkový ovladač zašle informaci o seřízení času jednotce.

–Přesnost hodin je do 15 vteřin za den.

Pozor Statická elektřina nebo jiné faktory (v případě extrémně vysokého napětí) může způsobit reset hodin na dálkovém ovladači. Jestliže dojde k resetu dálkového ovladače (blikající "0:00"), je nutné před spuštěním provozu hodiny opět nastavit.

Použití klimatizačního zařízení

Základní provoz

Jestliže nastavíte klimatizační zařízení do automatického režimu AUTO, automaticky se zvolí chlazení, topení (pouze chlazení u typu bez topení), nebo režim Pouze větrání podle toho, jakou teplotu jste vybrali a jaká je teplota místnosti. Jakmile zvolíte provozní režim, provozní podmínky se uloží v paměti mikropočítače jednotky. Poté bude klimatizační zařízení fungo-

vat za stejných podmínek pokaždé, když stisknete tlačítko ZAP/VYP dálkového ovladače.

electrolux 93

stavovat rychlost ventilátoru. Rychlost ventilátoru je řízena automaticky.

Provoz Chlazení/Topení/Pouze větrání

Spuštění

Zkontrolujte, zda je zástrčka jednotky zasunutá do zásuvky a přívod napájení je zapnutý. PROVOZNÍ kontrolka na displeji panelu vnitřní jednotky začne blikat.

Spuštění

Zkontrolujte, zda je zástrčka jednotky zasunutá do zásuvky a přívod napájení je zapnutý. PROVOZNÍ kontrolka na displeji panelu vnitřní jednotky začne blikat.

1. Tlačítko volby režimu (MODE) Stiskněte k

nastavení AUTO.

2. Tlačítko TEPL/ČAS

Nastavte požadovanou teplotu. Obvykle se nastavuje 22° C.

3. Tlačítko ZAP/VYP Když je dálkový ovladač vypnutý, stiskně- te toto tlačítko ke spuštění klimatizačního zařízení.

1. Tlačítko volby režimu (MODE) Stiskněte k nastavení COOL, HEAT chlazení, topení (není u modelů jen s chlazením), nebo FAN ONLY (pouze větrání)

2. Tlačítko TEPL/ČAS Nastavte požadovanou teplotu, nejvhodnější je mezi 21° C a 24° C.

3. Tlačítko nastavení rychlosti ventilátoru (FAN SPEED) Stiskněte k volbě "AUTO", "LOW", "MED" a "HIGH" (automatická, nízká, střední a vysoká).

4. Tlačítko ZAP/VYP Když je dálkový ovladač vypnutý, stiskně- te toto tlačítko ke spuštění klimatizačního zařízení.

Zastavení

Tlačítko ZAP/VYP Stiskněte toto tlačítko ještě jednou k zastavení klimatizačního zařízení. Pokud vám režim AUTO není příjemný, mů- žete ručně nastavit jiné požadované podmínky. Když zvolíte režim AUTO, nemusíte na-

94 electrolux

Zastavení

Tlačítko ZAP/VYP Stiskněte toto tlačítko ještě jednou k zastavení klimatizačního zařízení. Režim FAN ONLY (pouze větrání) neřídí teplotu. Proto k volbě tohoto režimu proveďte pouze kroky 1, 3 a 4.

Režim Odvlhčování Spuštění

Zkontrolujte, zda je zástrčka jednotky zasunutá do zásuvky a přívod napájení je zapnutý. PROVOZNÍ kontrolka na displeji panelu vnitřní jednotky začne blikat.

Zastavení

Tlačítko ZAP/VYP Stiskněte toto tlačítko ještě jednou k zastavení klimatizačního zařízení. Rychlost ventilátoru nelze nastavit v režimu AUTO a DRY.

• Režim DRY (odvlhčování) automaticky

zvolí odvlhčování na základě rozdílu mezi nastavenou teplotou a skutečnou teplotou místnosti.

•Teplota se během odvlhčování reguluje

opakovaným zapínáním a vypínáním chlazení nebo režimu Pouze větrání. Rychlost ventilátoru je nastavená na LOW (nízká).

ab°C

xy°C

1. Tlačítko volby režimu (MODE) Stisknutím zvolte DRY (odvlhčování).

2. Tlačítko TEPL/ČAS Stiskněte tlačítko TEPL/ČAS k nastavení požadované teploty.

3. Tlačítko ZAP/VYP Když je dálkový ovladač vypnutý, stiskně- te toto tlačítko ke spuštění klimatizačního zařízení.

electrolux 95

Časovač

1. Tlačítko TIMER Stiskněte tlačítko TIMER (časovač) podle potřeby. Aktuální nastavení časovače se zobrazí spolu s ukazatelem TIMER ON nebo TIMER OFF (zapnutí nebo vypnutí časovače) a bude blikat.

2. Tlačítko TEPL/ČAS Stiskněte k nastavení požadovaného času.

dopředu dozadu

Při každém stisknutí tohoto tlačítka se čas posune dopředu nebo dozadu o 10 minut podle toho, kde ho stisknete. Čas se mění tak rychle, jak tisknete tlačítko.

3. Při každém stisknutí tohoto tlačítka se čas posune dopředu nebo dozadu o 10 minut podle toho, kde ho stisknete. Čas se mění tak rychle, jak tisknete tlačítko.

Tlačítko CANCEL Stiskněte tlačítko CANCEL (zrušit) ke zrušení nastavení časovače.

Změna

Chcete-li nastavení změnit, proveďte kroky 1, 2 a 3.

Pozor

• Když zvolíte provoz s časovačem, dálkový ovladač automaticky zašle v určenou dobu signál časovače vnitřní jednotce. Ponechte proto dálkový ovladač na takovém místě, odkud může být signál vnitřní jednotce správně přenesen.

• Platný provozní čas nastavený časo- vačem je omezen 24 hodinami.

Příklady nastavení časovače TIMER ON (spuštění časovačem)

Funkce TIMER ON (spuštění časovačem) je užitečná, když si přejete, aby se jednotka automaticky zapnula před vaším příchodem domů. Klimatizační zařízení se automaticky spustí v nastaveném čase.

Důležité Čas se zaregistruje do 0,5 s (po stisknutí tlačítka TEPL/ČAS), takže musíte tisknout tlačítko až do nastavení požadovaného času. Jinak byste museli opakovat kroky znovu.

Zrušení

Start

Off

6:00

Příklad:

Chcete spustit klimatizační zařízení v 6 hodin ráno.

1. Stiskněte tlačítko TIMER, zobrazí se uka-

zatel TIMER ON a zobrazí se blikající nastavený čas (pokud je zobrazený čas prá-

96 electrolux

vě 6:00, po 3 vteřinách se funkce zapnutí časovače TIMER ON zapne automaticky).

2. Použijte tlačítko TEPL/ČAS k zobrazení

"6:00" na ukazateli TIMER ON dálkového ovladače.

3. Počkejte 0,5 s, ukazatel TIMER ON přestane blikat a tato funkce se zapne.

TIMER OFF (vypnutí časovačem) Funkce TIMER OFF je užitečná, když si přeje- te, aby se jednotka automaticky vypnula poté, co se uložíte k spánku. Klimatizační zařízení se automaticky vypne v nastaveném čase.

Start

Stop

23:00

Příklad:

Chcete vypnout klimatizační zařízení ve 23 hodin večer.

1. Stiskněte tlačítko TIMER až se zobrazí ukazatel TIMER OFF a blikající nastavený čas na displeji panelu (pokud je zobrazený čas právě 23:00, po 3 vteřinách se funkce vypnutí časovačem TIMER OFF zapne automaticky).

2. Použijte tlačítko TEPL/ČAS k zobrazení "23:00" na ukazateli TIMER OFF.

3. Tato funkce se zapne 0,5 s po uvolnění tlačítka TEPL/ČAS.

KOMBINOVANÝ ČASOVAČ (nastavení obou funkcí - zapnutí i vypnutí časovačem najednou) TIMER OFF - TIMER ON (zapnutí - vypnutí - spuštění) Tato funkce je užitečná, když si přejete, aby se klimatizační zařízení vypnulo poté, co se uložíte k spánku, a opět spustilo ráno, nebo po vašem návratu domů.

6:00

Příklad:

Je 8 hodin večer. Přejete si, aby se klimatizační zařízení vypnulo ve 23:00 a znovu spustilo ráno v 6:00.

1. Stiskněte tlačítko TIMER, až se zobrazí

ukazatel TIMER OFF a blikající nastavený čas.

2. Použijte tlačítko TEPL/ČAS k zobrazení

"23:00" na ukazateli TIMER OFF.

3. Stiskněte opět tlačítko TIMER k zobrazení

TIMER ON .

4. Použijte tlačítko TEPL/ČAS k zobrazení

"6:00" na ukazateli TIMER ON.

5. Počkejte 0,5 s, ukazatel TIMER ON přestane blikat a tato funkce se zapne.

TIMER ON - TIMER OFF (vypnutí - spuštění - vypnutí) Tato funkce je užitečná, když si přejete, aby se klimatizační zařízení zapnulo předtím, než vstanete, a opět vypnulo po vašem odchodu z domu.

Stop

23:00

Start

electrolux 97

Off

6:00

Příklad:

Přejete si, aby se klimatizační zařízení zapnulo v 6:00 druhý den ráno a vypnulo ráno v 8:00.

1. Stiskněte tlačítko TIMER, zobrazí se TI-

MER ON a bliká.

2. Použijte tlačítko TEPL/ČAS k zobrazení

"6:00" na ukazateli TIMER ON dálkového ovladače.

3. Stiskněte opět tlačítko TIMER k zobrazení

TIMER OFF.

4. Použijte tlačítko TEPL/ČAS k zobrazení

"8:00" na ukazateli TIMER OFF.

5. Počkejte 0,5 s, ukazatel TIMER OFF přestane blikat a tato funkce se zapne.

Spánkový režim

Když stiskněte tlačítko SLEEP (spánek), zapne se funkce úsporného provozu.

Stop

8:00

V režimu Chlazení se nastavená hodnota chladicí teploty zvýší o 1°C za hodinu po dobu 2 hodin po zvolení tohoto režimu. Po 2 hodinách se nastavená hodnota bude držet na této teplotě a motor ventilátoru bude běžet NÍZKOU rychlostí. Po dalších 5 hodinách se jednotka vypne.

1°C

xy°C

V režimu Topení se nastavená hodnota vytápěcí teploty sníží o 1°C za hodinu po dobu 2 hodin po zvolení tohoto režimu. Po 2 hodinách se nastavená hodnota bude držet na této teplotě a motor ventilátoru bude běžet NÍZKOU rychlostí. Po dalších 5 hodinách se jednotka vypne.

1°C

1h 1h

98 electrolux

Funkce tlačítka digitálního displeje

xy°C

1°C

1h 1h

V režimu AUTO se nastavená teplota zvýší nebo sníží o 1°C za hodinu v závislosti na daném režimu po dobu 2 hodin po zvolení spánkového režimu SLEEP. Po 2 hodinách se nastavená hodnota bude držet na této teplotě a motor ventilátoru bude běžet NÍZKOU rychlostí. Po dalších 5 hodinách se jednotka vypne. Použitím spánkového režimu se sníží hluk a vytvoří příjemné prostředí pro spánek.

Funkce Reset a Zablokování

Defrost Operation Timer

Operation Timer

OFF

Jestliže stiskněte tlačítko LED, displej nastavení teploty na vnitřní jednotce zhasne. Stiskněte tlačítko znovu a displej se znovu rozsvítí. Tato funkce je užitečná, když chcete zhasnout displej, aby vás nerušil ve spánku. (u modelů s chlazením není "Def" k dispozici)

Funkce tlačítka TURBO

1. Stisknutím zapuštěného tlačítka zablokování LOCK (1) se všechna současná nastavení zablokují a dálkový ovladač nepřij- me žádný povel s výjimkou povelu LOCK. Použijte režim zablokování LOCK, chcete-li zabránit náhodné změně nastavení. Opětovným stisknutím tlačítka LOCK režim LOCK zrušíte. Jestliže je funkce LOCK zapnutá, objeví se dole vlevo na displeji dálkového ovladače symbol zámku.

2. Když stiskněte zapuštěné tlačítko RESET (2), všechna daná nastavení se zruší a vrátí na výrobní nastavení.

Stiskem tlačítka TURBO (1) v režimu chlazení se klimatizační zařízení přepne do režimu TURBO s velmi vysokou rychlostí kompresoru a rychleji dosáhne nastavené teploty. Po 20 minutách v režimu TURBO se vnitřní ventilátor automaticky vrátí k přednastavené rychlosti. Nebo můžete funkci zrušit opětov- ným stisknutím tlačítka TURBO.

electrolux 99

Funkce tlačítka Feel (je-li u modelu)

Když stiskněte tlačítko FEEL (pocit), zapne se dálkový termostat. Na displeji dálkového ovladače se objeví nastavená teplota a jednotku bude fungovat k udržení nastavené teploty v místě umístění dálkového ovladače. Dalším stisknutím tlačítka FEEL funkci Pocit zrušíte.

Nastavení směru proudění vzduchu

• Nastavte správně směr proudění vzduchu,

abyste se cítili příjemně a v místnosti byla stejnoměrná teplota.

• Horizontální lamely natočte pomocí dálko-

vého ovladače.

• Vertikální lamely (A) musíte natočit ručně.

požadovaného směru. Úhel natočení horizontálních lamel je 6° při každém stisknutí.

Nastavení směru proudění vzduchu (ručně) doleva - doprava

Proveďte toto nastavení ještě před spuště- ním jednotky, protože po spuštění hrozí nebezpečí poranění prstů, které se mohou zachytit ve ventilátoru.

Nastavení směru proudění vzduchu nahoru - dolů

Tuto funkci proveďte při zapnutém klimatizačním zařízení. Stiskněte tlačítko směru AIM na dálkovém ovladači k natočení lamely do

Automatické nastavení směru proudění vzduchu nahoru - dolů

Tuto funkci proveďte při zapnutém klimatizačním zařízení.

100 electrolux

•Stiskněte tlačítko natočení SWING na dál-

kovém ovladači a horizontální lamela se automaticky natočí nahoru a dolů. Dalším stisknutím tlačítka SWING tuto funkci

•vypnete.

• Jestliže klimatizační zařízení spustíte okamžitě po jeho vypnutí, horizontální lamely mohou být asi 10 vteřin nehybné.

•Úhel otevření horizontální lamely ne- smí být příliš malý, protože výkon CHLAZENÍ nebo TOPENÍ se může z důvodu příliš omezeného proudu vzduchu zhoršit.

• Nepoužívejte jednotku s horizontální lamelou v zavřené poloze.

• Jestliže je klimatizač jené ke zdroji napájení (úvodní krok), může horizontální lamela asi 10 vteřin bzučet; nejde o závadu.

Ruční provoz

Jednotky jsou vybaveny spínačem k zapnutí režimu ručního provozu. Tento spínač lze použít jako záložní pro případ, že nemůžete dálkový ovladač najít, nebo se rozbije.

1. Uchopte a nadzdvihněte přední panel (1)

do takového úhlu, až uslyšíte klapnutí.

ní zařízení připo-

Pozor

• Jestliže je klimatizační zařízení vypnuté, tlačítka SWING a FIX nefungují (i když je nastaveno zapnutí časovače TIMER ON).

•Doporučujeme nenechávat klimati- zační zařízení v režimu Chlazení nebo Odvlhčování dlouho se směrem proudění vzduchu dolů. Na povrchu horizontální lamely by se mohl tvořit kondenzát a odkapávat na podlahu nebo nábytek.

• Horizontální lamely nenatáčejte ručně. Vždy používejte tlačítko SWING a FIX. Jestliže natočíte tyto lamely ručně, může se zařízení porouchat. Pokud lamely nefungují správně, vypněte klimatizační zařízení a restartujte ho.

2. Stiskněte tlačítko ručního ovládání (2), až

se rozsvítí ukazatel AUTO; jednotka bude fungovat v nuceném automatickém režimu (výchozí nastavení teploty je 24° C).

3. Zavřete dobře panel v jeho původní po-

loze.

AEG EXS24HS1WI, EXS21HS1WE, EXS09HS1WE, EXS24HS1WE, EXS18HS1WE User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
