AEG ESI 4142 User Manual [de]
Geschirrspüler
Bedienungsanleitung
Model ESI 4142
D
Wichtige Hinweise 3
Entsorgung 3
Wirtschaftliches und umweltschonendes Spülen 3
Installationsanweisung 4
Einbau 4
Justierung 4
Befestigung 4
Anschluss des Wasserzulaufschlauches 4
Zulaufschlauch mit Sicherheitsventil 4
Anschluss des Wasserablaufschlauches 5
Elektroanschluss 5
Gerätebeschreibung 6
Die Bedienungsblende 6
Funktion "3 in 1" 7
Vor der ersten Inbetriebnahme 8

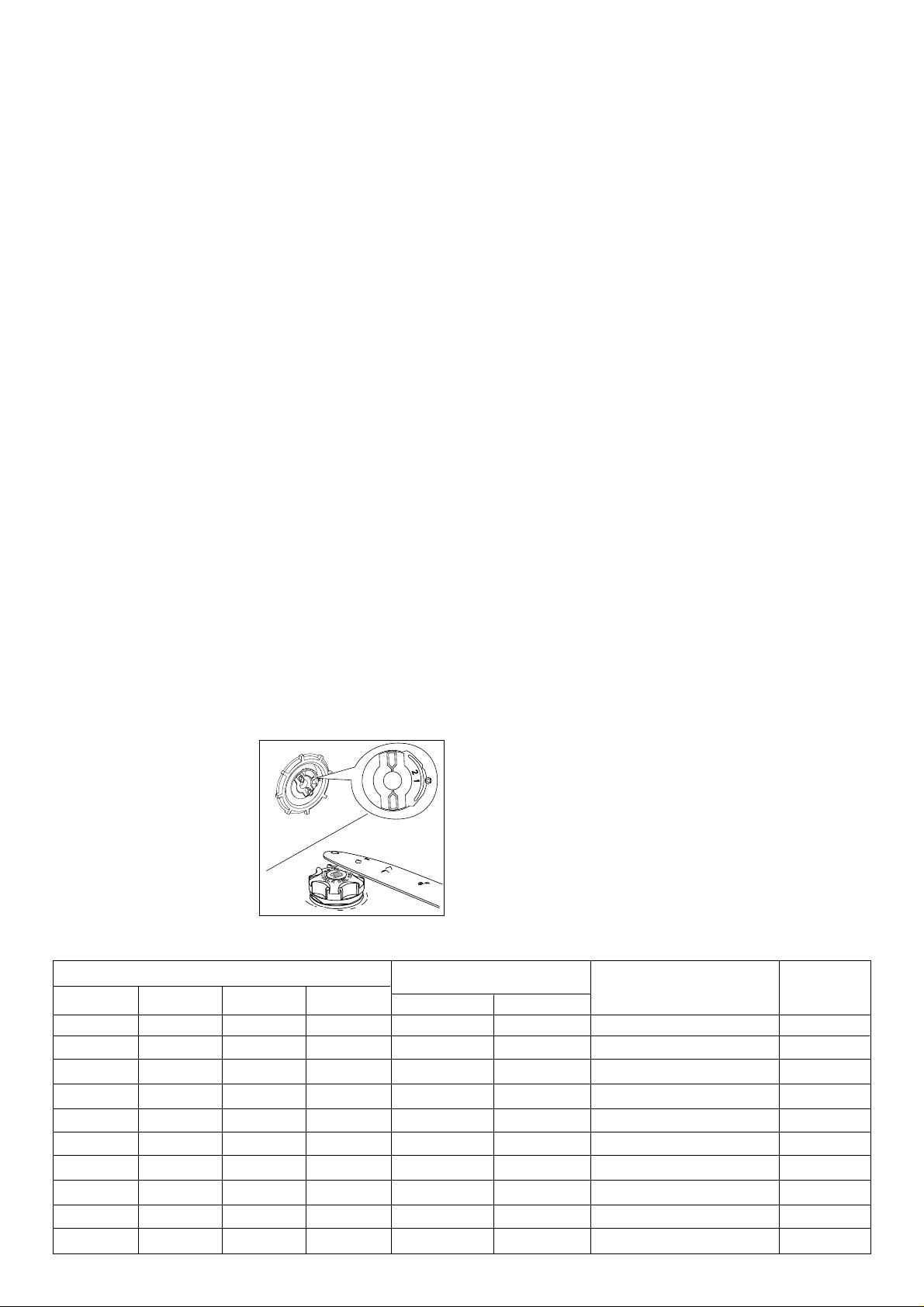

Wasserenthärteranlage 8

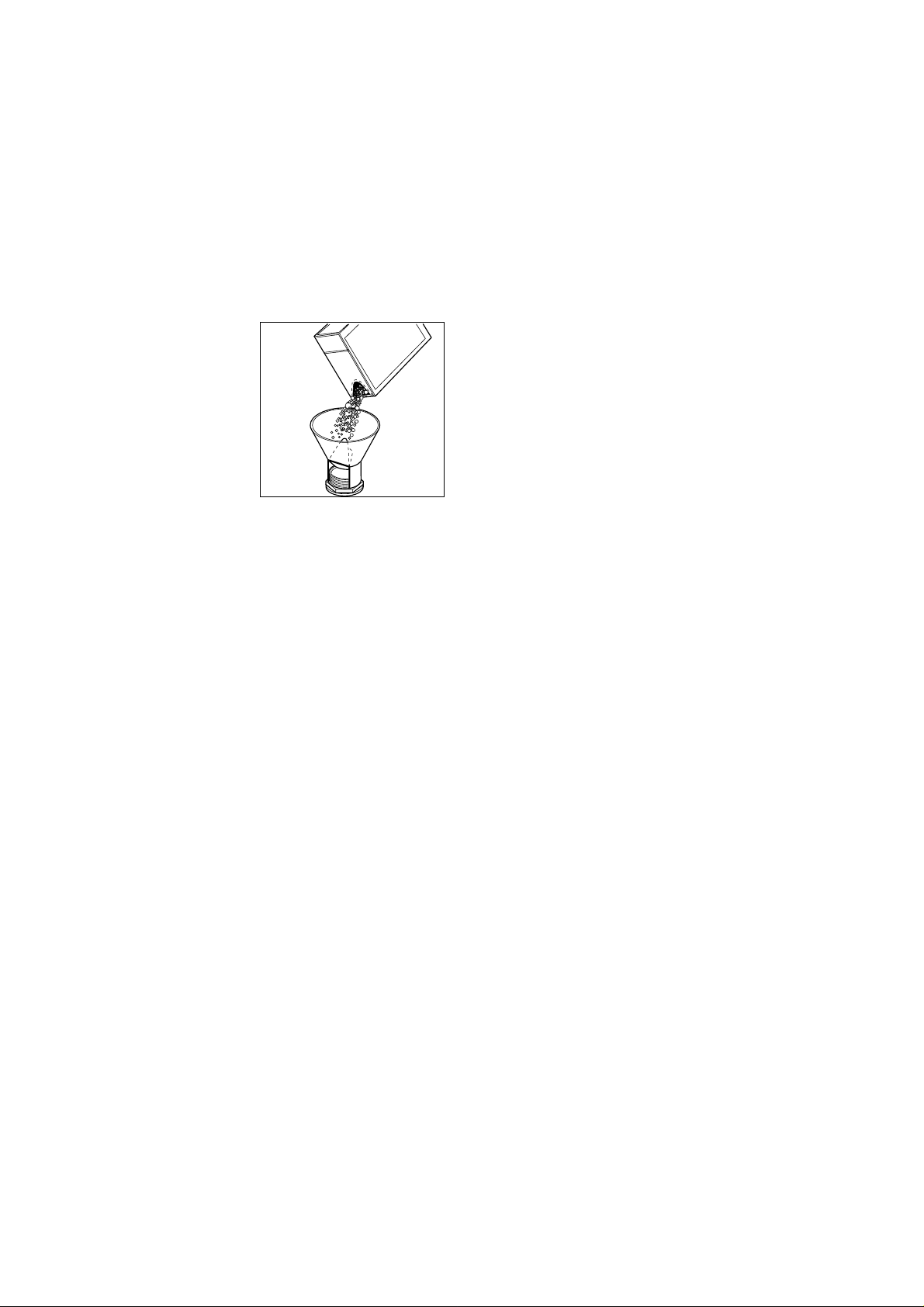

Einfüllen des regenerierenden Salzes 9

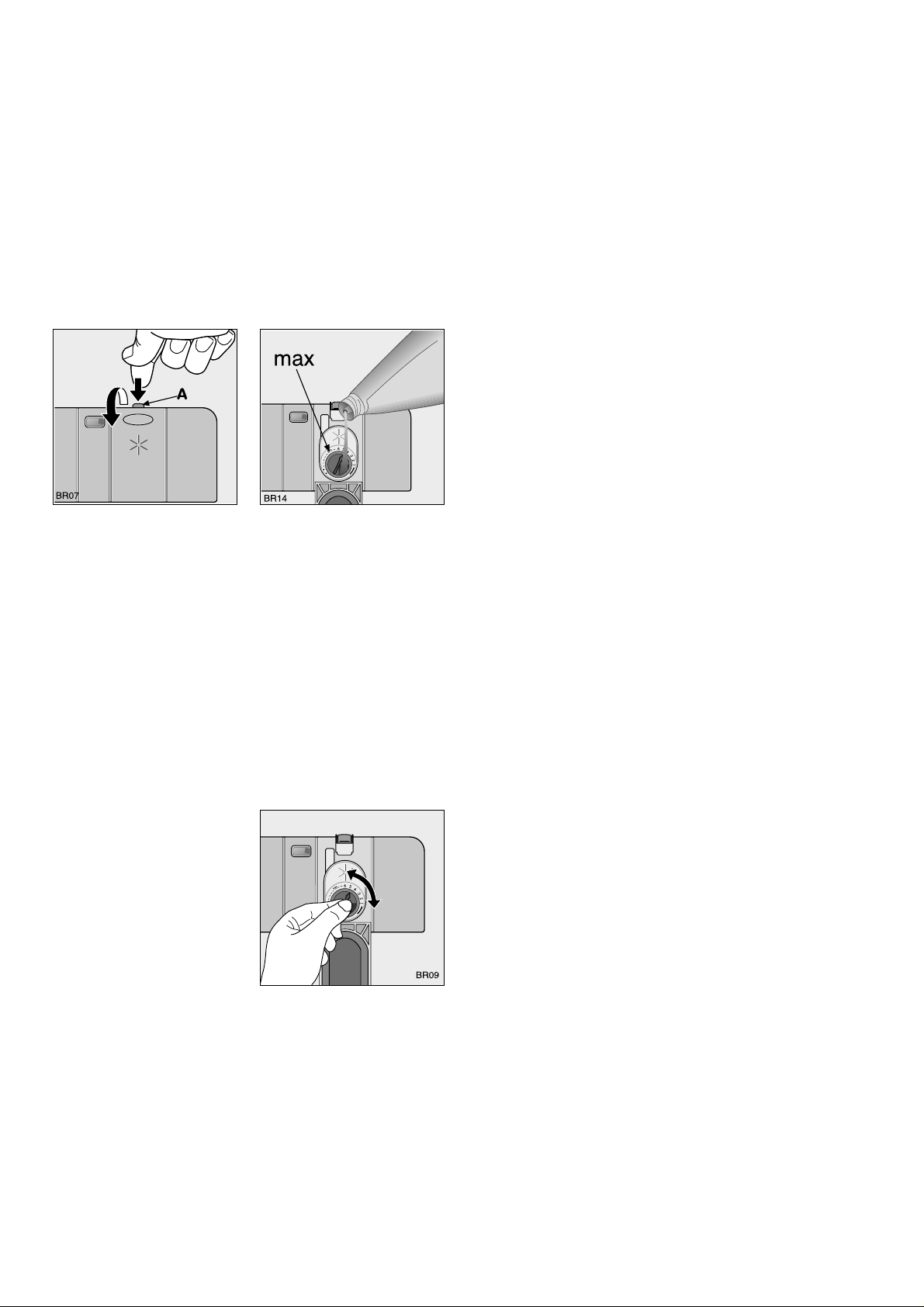

Klarspülmittel 10
Im täglichen Gebrauch 11

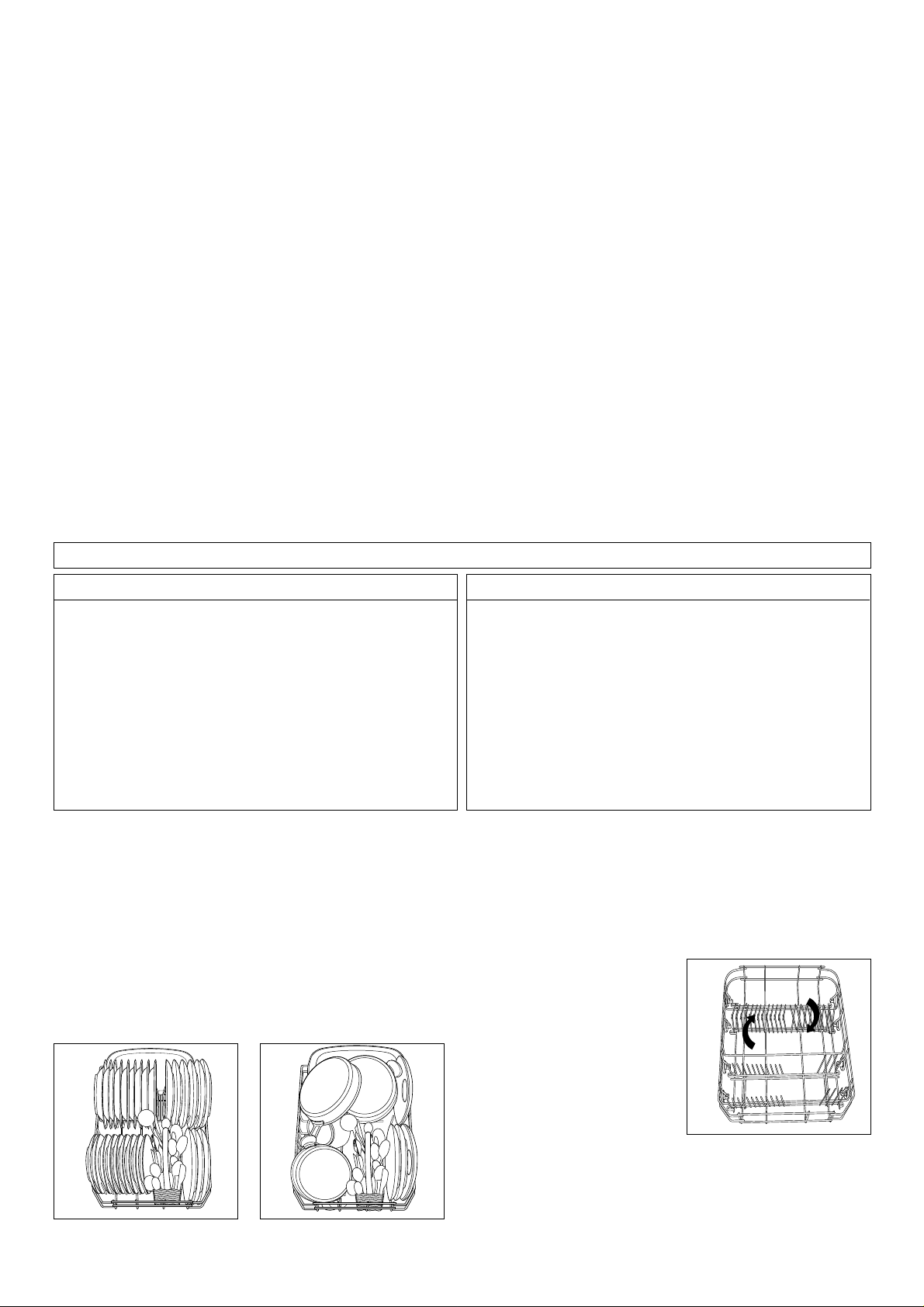

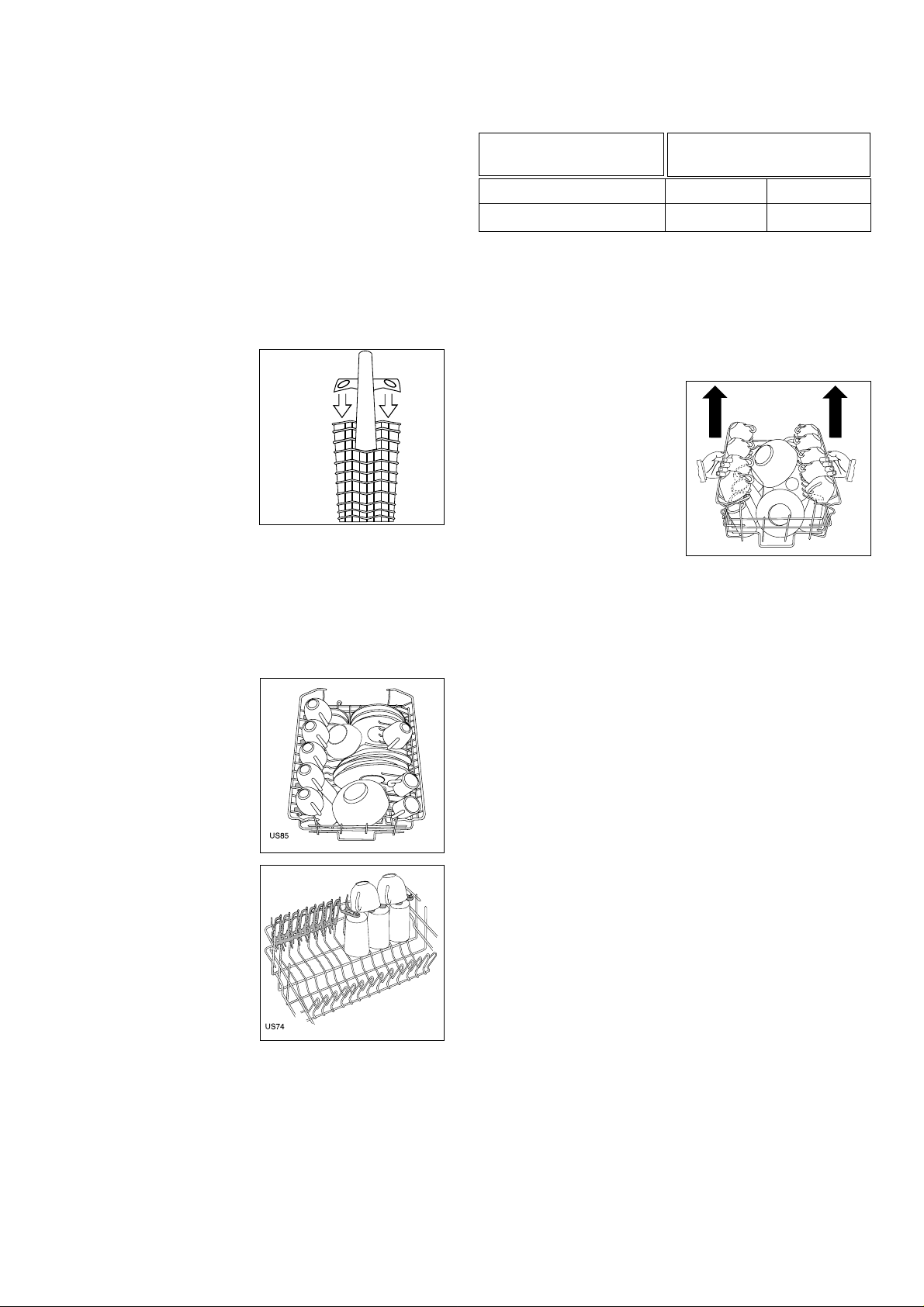

Besteck und Geschirr einordnen 11
Unterkorb 11
Besteckkorb 12
Oberkorb 12
Höhenverstellung des oberen Korbes 12

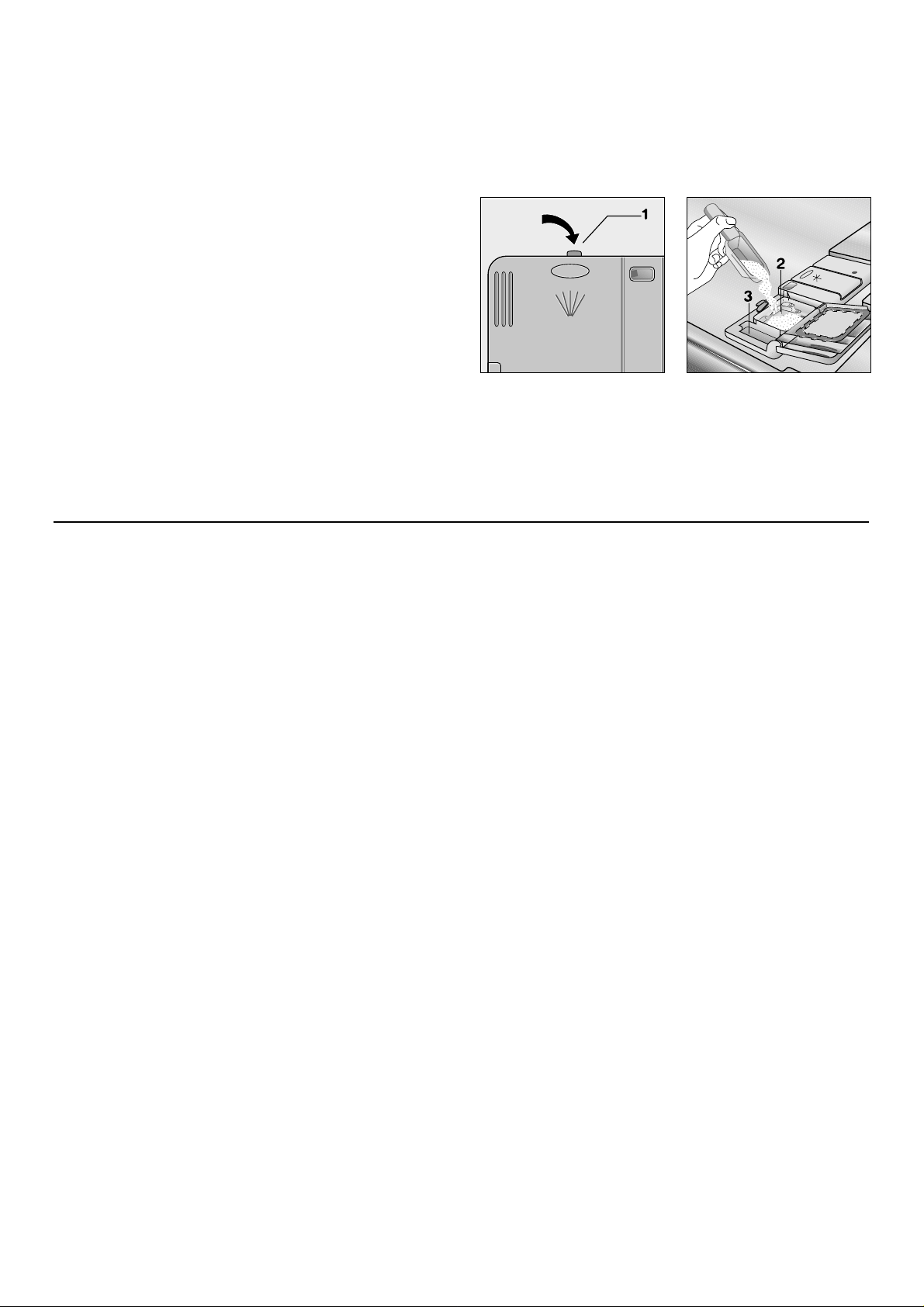

Reinigerzugabe 13
Verschiedene Reinigungsmittel 13
Spülprogramme 14
Spülprogramm starten 15
Pflege und Reinigung 16

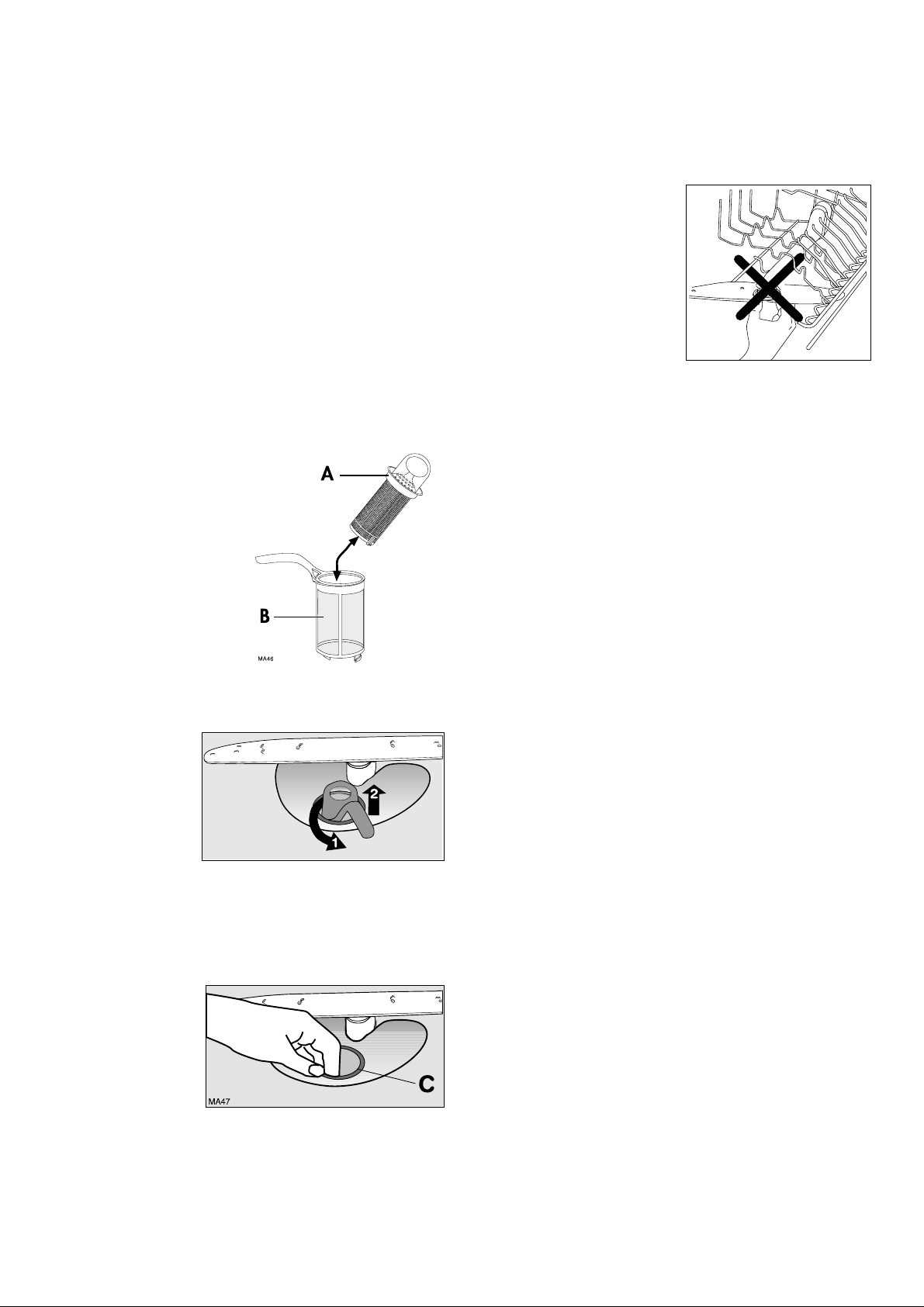

Reinigung der Siebe 16
Längerer Stillstand des Gerätes 16
Frostgefahr 16
Transport des Gerätes 16
Was tun, wenn... 17

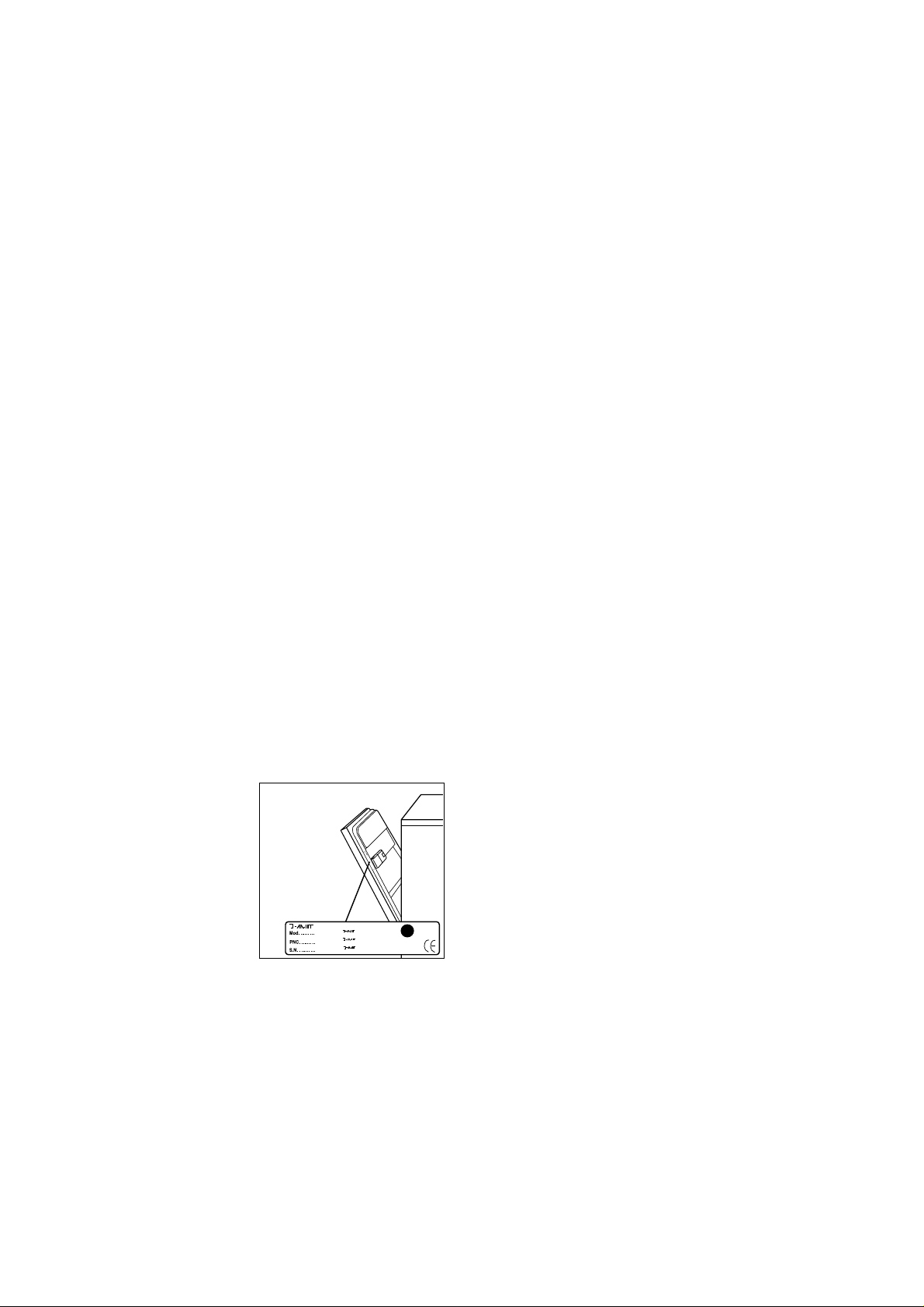

Kundendienst und Ersatzteile 18

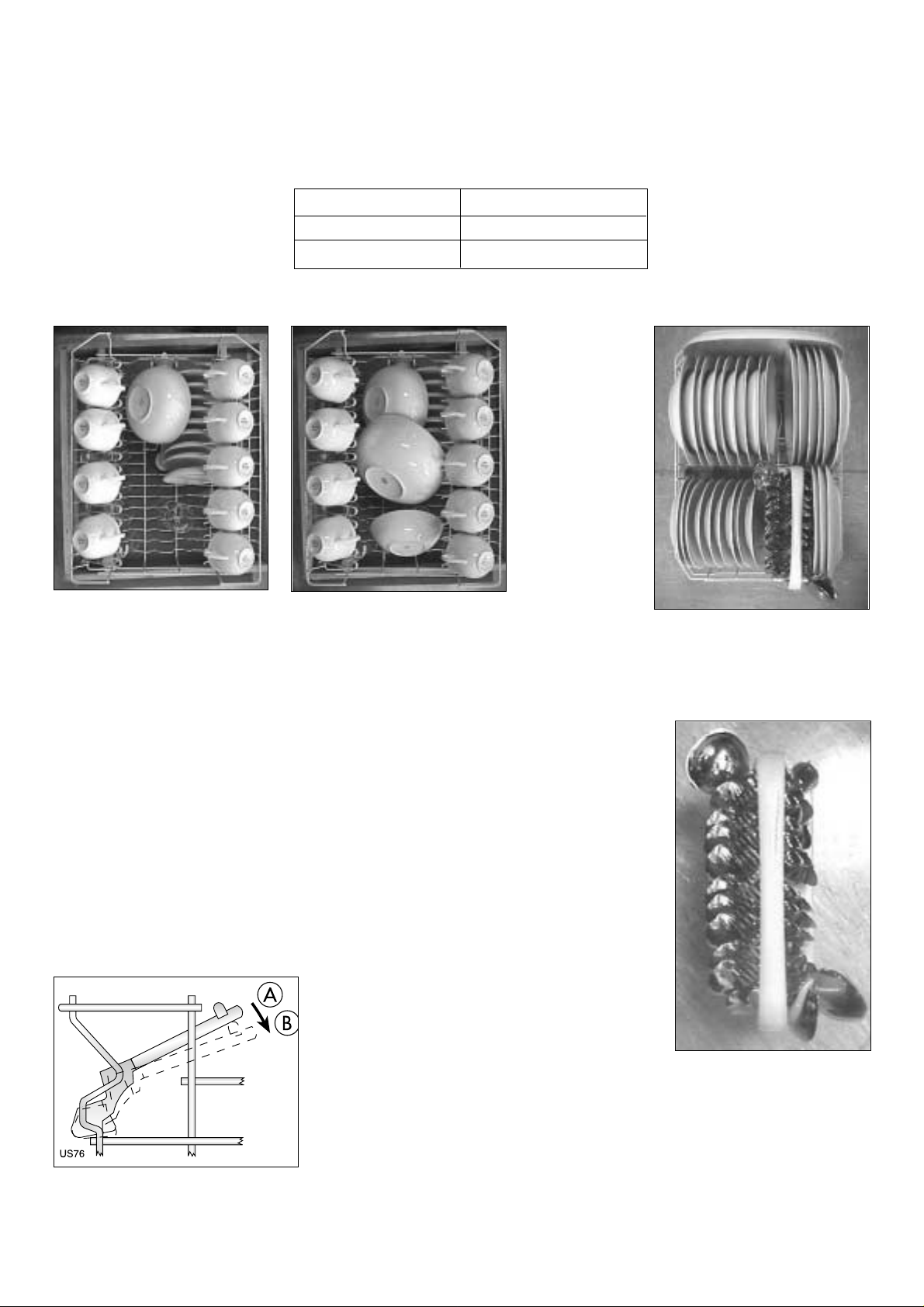

Hinweise für Prüfinstitute 19
Inhalt
2
Abmessungen Breite 44.6 cm
Höhe 81.8 - 87.8 cm
max. Tiefe 57.5 cm
max. Tiefe bei geöffneter Türe 114 cm
Elektroanschluss Die Nennwerte für den Stromanschluss sind auf dem Typenschild
Betriebsspannung/Frequenz an der Tür angegeben.
Gesamtleistung
Sicherung
Leitungswasserdruck min. 50 kPa (0.5 bar)
max. 800 kPa (8 bar)
Fassungsvermögen 9 Maßgedecke
Technische Daten
Dieses Gerät entspricht den folgenden EG Richtlinien:
- 73/23/EWG vom 19.02.73 - Niederspannungsrichtlinie
-89/336/EWG vom 03.05.89 (einschließlich Änderungsrichtlinie 92/31/EWG) - EMV-Richtlinie
Bewahren Sie diese Bedienungsanleitung sorgfältig zusammen mit dem Gerät auf, damit Sie sie auch in Zukunft zu Rate
ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen oder es im Falle eines Umzuges in der alten
Wohnung lassen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Besitzer
sich über die Arbeitsweise des Gerätes und die diesbezüglichen Hinweise informieren kann.
Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen
werden.
Installation
● Kontrollieren, dass das Gerät keine Transportschäden
erlitten hat. Niemals ein schadhaftes Gerät in Betrieb
nehmen.
Wenn Ihr Geschirrspüler beschädigt ist, verständigen Sie
Ihren Händler.
● Aus Sicherheitsgründen niemals etwas am Geschirrspüler
ändern.
● Die Anpassung der Strom- und Wasserleitungen für den
Anschluss des Geräts nur von qualifiziertem Fachpersonal
ausführen lassen.
● Darauf achten, dass der Geschirrspüler nicht auf dem
Stromkabel oder den Wasserzu- und Ablaufschläuchen
steht.
● Die Seiten des Geschirrspülers dürfen auf keinen Fall
angebohrt werden, da sonst die hydraulischen
Komponenten zwischen Behälter und Seitenwand
beschädigt werden können.
Sicherheit von Kindern
● Dieses Gerät ist nur für den Gebrauch durch Erwachsene
bestimmt
● Kinder dürfen auf keinen Fall am Bedienfeld oder mit dem
Gerät selbst spielen.
● Verpackungsteile können für Kinder gefährlich sein.
Erstickungsgefahr!
Verpackungsteile von Kindern fernhalten.
● Das Wasser in der Maschine ist kein Trinkwasser.
Spülmittelreste im Gerät stellen eine Gefahr für Kinder dar,
die deshalb vom geöffneten Geschirrspüler fern gehalten
werden müssen.
● Spülmittel für Kinder unzugänglich aufbewahren.
Während des Gebrauchs
● Die Geschirrspülmaschine ist für das Spülen üblichen
Haushaltsgeschirrs ausgelegt.
Gegenstände, die in Kontakt mit Benzin, Lack, Eisen- und
Stahlspänen, korrosiven Chemikalien (Säuren oder Basen)
gekommen sind, dürfen nicht in der Geschirrspülmaschine
gespült werden.
● Die Gerätetür während des Betriebs nicht öffnen, besonders
in der Heißspülphase, bei der heißes Wasser aus dem
Gerät heraustreten kann. Der Geschirrspüler ist in jedem
Fall mit einer Sicherheitssperre versehen, die den Betrieb
beim öffnen der Tür sofort abbricht.
● Verwenden Sie ausschließlich für Haushaltsspülmaschinen
geeignete Reinigungsmittel (Salz, Spülmittel, Klarspüler
usw.).
● Achten Sie darauf, daß die Tür des Geschirrspülers, außer
beim Ein- und Ausräumen von geschirr stets geschlossen
ist. So vermeiden Sie, daß jemand über die geöffnete Tür
stolpern und sich verletzen kann.
● Nach dem Einordnen oder Herausnehmen des Geschirrs
sollten Sie die Tür schließen, da eine offene Tür eine
Gefahrenquelle darstellt.
● Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das
Gerät könnte kippen.
● Ziehen Sie nach dem Gebrauch den Netzstecker aus der
Steckdose, und drehen Sie den Wasserhahn ab.
● Reparaturen nur von Fachpersonal ausführen lassen.
Unsachgemäße Eingriffe können zu ernsthaften Gefahren
führen.
Für Reparatureingriffe wenden Sie sich an die für Ihren
Bereich zuständige Kundendienststelle. Verlangen Sie stets
Original -Ersatzteile.
Entsorgung
Verpackungsmaterial des Geschirrspülers gemäß der
geltenden Abfallentsorgungsvorschriften entsorgen. Alle
verwendeten Materialien sind recyclefähig.
Die Kunststoffteile sind mit internationalen Abkürzungen
gekennzeichnet:
>PE< steht für Polyäthylen, z.B. die Verpackungsfolie
>PS< steht für Polystyrol, z.B. die Schutzfüllung im Karton
(absolut CFC-frei)
>POM< steht für Polyoxymethylen, z.B. Kunststoffklemmen.
Die Kartons sind aus Altpapier und sind in den entsprechenden
Altpapierbehältern zu entsorgen.
Wenn Sie das Gerät eines Tages endgültig außer Betrieb
setzen wollen, sorgen Sie dafür, dass es wirklich nicht mehr
benutzbar ist.
Hinweis! Da sich Kinder eventuell zum Spielen im Gerät
einschließen oder sich in andere gefährlichen Situationen
bringen könnten, immer das Stromkabel abschneiden und
entfernen. Den Schließmechanismus der Tür zerstören, damit
die Tür nicht mehr verriegelt werden kann.
Die Geschirrspülmaschine in der entsprechenden
Müllsammelanlage der Gemeinde entsorgen.
Wirtschaftliches und
umweltschonendes
Spülen
● Prüfen, dass die Wasserenthärtungsanlage richtig
eingestellt ist.
● Geschirr nicht unter fließendem Wasser vorspülen.
● Immer das richtige Spülprogramm in Funktion zu Geschirr-
und Schmutzart wählen.
● Auf keinen Fall Spülmittel, Spülmaschinensalz und
Klarspüler überdosieren.
Betriebsanleitungen in diesem Handbuch sowie die
Angaben der Spülmittelhersteller beachten.
Wichtige Hinweise
3
Sie sollten die beim Elektroanschluss des Gerätes
anfallenden Arbeiten von einem fachkundigen und
zugelassenen Elektriker ausführen lassen.
Lassen Sie die beim Wasseranschluss des Gerätes
entstehenden Arbeiten von einem fachkundigen und
zugelassenen Installateur ausführen.
Stellen Sie die Maschine in der Nähe eines Wasserzu- und
ablaufes auf.
Einbau
Dieses Modell lässt sich unter eine vorhandene Arbeitsplatte
bzw. Spülenabdeckung einbauen.
Achtung!
Beim Montieren der Platte an der Tür und beim Einbau des
Geschirrspülers die Angaben auf der beiliegenden Schablone
genau befolgen.
Zusätzliche Lüftungsöffnungen für den Geschirrspüler sind
nicht erforderlich, jedoch Öffnungen für den Durchgang des
Stromkabels und der Zu- und Ablaufschläuche.
Durch die Stellfüßchen mit großem Einstellbereich kann die
Höhe des Geräts reguliert werden.
Bei allen Arbeiten an internen Gerätekomponenten muss der
Stecker herausgezogen sein.
Achten Sie bitte beim Einschieben des Gerätes darauf, dass
die Schläuche und das Netzkabel nicht geknickt werden.
Justierung
Die Justierung ist Voraussetzung dafür, dass die Tür richtig
wasserdicht ist.
Sicherstellen, dass die Tür des Geschirrspülers richtig und
ohne seitliche Reibung schließt.
Die Stellfüßchen so lange drehen, bis sich die Tür optimal
schließt.
Befestigung
Das Gerät muss gegen Kippgefahr gesichert werden.
Zu diesem Zweck ist die Spülenabdeckung bzw. die
Tischplatte an der Wand oder an den anschließenden Möbeln
zu befestigen.
Anschluss des Wasserzulaufschlauches
Dieser Geschirrspülautomat kann an Kalt- oder Warmwasser
bis 60°C angeschlossen werden. Es ist jedoch
empfehlenswert, einen Kaltwasseranschluss zu wählen.
Beim Warmwasseranschluss werden die Spülzeiten erheblich
kürzer, jedoch könnte das Spülergebnis besonders bei stark
verschmutztem Geschirr beeinträchtigt werden.
Schließen Sie den Wasserzulaufschlauch an einen
Wasserhahn mit einem 3/4"-Anschlußgewinde oder an eine
Wasserschlauchschnellkupplung (Pressblock) an.
Prüfen Sie, dass der Wasserdruck des Versorgungsnetzes den
angegebenen "Technischen Daten" entspricht.
Vermeiden Sie Knicke oder Quetschungen des
Zulaufschlauches, da dadurch der Wasserzulauf verlangsamt
oder verhindert werden kann.
Das an der Maschine angeschlossenen Schlauchende kann
durch Lockern der Klemmschelle beliebig orientiert werden.
Klemmschelle wieder gut festziehen, damit kein Wasser
ausläuft. (Es wird darauf hingewiesen, dass einige Modelle
Schläuche ohne Klemmschellen haben, die deshalb nicht
verstellt werden können).
Wenn der Geschirrspüler an neue oder lange Zeit ungenutzte
Schläuche angeschlossen wird, lassen Sie das Wasser vor
dem Anschluss einige Minuten lang laufen, um eventuell
vorhandene Sand- oder Rostspuren auszuspülen, die den
Filter an der Zulaufleitung verstopfen könnten.
Zum Anschluss keine alten, bereits benutzen Schläuche
verwenden.
Der Geschirrspüler ist mit Sicherheitseinrichtungen
ausgestattet, die das Zurücklaufen des Wassers in die
Trinkwasserleitung verhindern und den geltenden
Sicherheitsbestimmungen entsprechen.
Wichtig!
Die Anschlüsse des Zulaufschlauches müssen fest
angezogen sein. Prüfen Sie, bevor das Gerät in seine
endgültige Position gebracht wird, ob kein Wasser
austritt! Auch geringe Mengen können im Laufe der Zeit
große Schäden verursachen.
Zulaufschlauch mit Sicherheitsventil
Das Sicherheitsventil ist im Zulaufschlauch angeordnet, der an
den Wasserhahn angeschlossen wird. Wenn der Schlauch
undicht ist, verhindert dieses Ventil den Wasserzulauf.
Zulaufschlauch sorgfältig anschließen.
- Das Stromkabel des Sicherheitsventils ist im Schlauch
selbst. Zulaufschlauch und/oder Sicherheitsventil nicht in
Wasser tauchen.
- Wenn der Zulaufschlauch oder das Sicherheitsventil
beschädigt ist, sofort den Stecker herausziehen.
- Zulaufschlauch und Sicherheitsventil dürfen nur von
qualifiziertem Fachpersonal oder durch den Kundendienst
ausgewechselt werden.
- Zulaufschlauch so anbringen, dass er niemals über dem
unteren Teil des Sicherheitsventils liegt.
Installationsanweisung
4
Anschluss des Wasserablaufschlauches
Der Wasserablaufschlauch kann angeschlossen werden:
1. am Syphonverschluss des Spülbeckens, mit einer
Schlauchschelle;
2. am Rand des Spülbeckens durch den Krümmer (es wird
darauf hingewiesen, dass dieser einigen Geschirrspülermodellen beiliegt);
3. an einem festen Wandanschluss mit Ablaufbelüftung, und
mit einem Innendurchmesser von mindestens 4 cm.
Der Anschluss des Wasserablaufes muss mindestens 30 cm
und darf höchstens 100 cm über dem Fußboden liegen.
Der Schlauch kann beliebig nach rechts oder links geführt
werden.
Knicke oder Quetschungen des Ablaufschlauches sind zu
verhindern, da dies den Wasserablauf verlangsamen oder
blockieren kann.
Eine eventuelle Verlängerung des Ablaufschlauches darf 2 m
nicht übersteigen und ihr Innendurchmesser darf nicht kleiner
sein, als der des Ablaufschlauches am Gerät.
Auch bei eventuellen Anschluss-Stücken für den
Schlauchanschluss darf der Innendurchmesser nicht kleiner
als der des Ablaufschlauches sein. Der Verlängerungsschlauch
soll am Boden liegen, und nur beim Ablauf emporsteigen.
Wichtig!
Unsere Geräte sind mit einer Rücklaufsicherung ausgestattet,
die das Geschirrspülmaschine verhindert.Wenn im
Ablaufsyphon Ihres Spülbeckens ein Rückschlagventil
eingebaut ist, so kann dies den korrekten Abwasserablauf der
Geschirrspülmaschine verhindern. Deshalb empfehlen wir,
dieses Rückschlagventil zu entfernen.
Elektroanschluss
Die Nennwerte für den Stromanschluss sind auf dem
Typenschild an der Tür angegeben.
Bevor Sie den Stecker in die Steckdose stecken, Folgendes
prüfen:
1. Prüfen, dass die auf dem Schild angegebene
Netzspannung mit den tatsächlich vorhandenen Werten
übereinstimmt.
2. Zähler, Begrenzungsventile, Stromleitung und
Anschlussbuchse sind für die Maximallast ausgelegt.
Sicherstellen, dass die Buche und der Stecker ohne
Reduzierer, Doppelstecker, Adapter usw.
zusammenpassen. Andernfalls lassen Sie die Buchse
auswechseln.
Zum Abtrennen des Geschirrspülers vom Netz den Stecker
herausziehen.
Achtung!
Der Stecker muss auch nach dem Einbau des
Geschirrspülers zugänglich sein.
Wenn das Stromkabel ausgewechselt werden muss,
wenden Sie sich bitte an den Kundendienst.
Achtung!
Im Sinne der Unfallverhütungsvorschriften ist der
Geschirrspüler an einen funktionstüchtigen
Erdleiter anzuschließen.
Falls das Gerät nicht ordnungsgemäß geerdet wird,
übernimmt der Hersteller keine Haftung.
5
CS18
Gerätebeschreibung
6
1. Geschirrkorbarretierung
2. Härtebereichsschalter
3. Salzbehälter
4. Behälter für Reiniger
5. Bedienblende
6. Typenschild
7. Behälter für Klarspüler
8. Siebe
9. Unterer Sprüharm
10. Oberer Sprüharm
11. Oberer Geschirrkorb
Die Bedienungsblende
Funktions-Taste
Programmtasten
Anzeigelampen
Handgriff
Betriebskontrolllampe
Ein/Aus-Taste
Taste Startzeitvorwahl
Funktions-Tasten: Zusätzlich zum angezeigten
Spülprogramm kann mit dieser Tastenkombination:
- Einstellung der Stufe des Wasserenthärters,
- Klarspülerzukauf ein-/ausschalten,
- die "3 in 1" Funktion ein- und abgeschaltet,
- ein laufendes Programm löschen.
Programmtasten: entsprechende Taste des gewünschten
Programms drücken (siehe Tabelle "Spülprogrammes").
Taste "Startzeitvorwahl": Ermöglicht es, den
Programmstart um 3, 6 oder 9 Stunden zu verzögern. Die
entsprechende Lampe aufleuchtet.
IN155
Loading...
